Отдельно стоящий молниеотвод – В каких случаях применяется отдельно стоящий молниеотвод

Отдельностоящий молниеприемник



Рабочая высота	Материал мачты	Материал молниеприемника	Цвет	Артикул
6 000 мм	Сталь	Сталь оцинкованная	Серый	M10214
8 000 мм	Сталь			M10215
10 000 мм	Сталь			M10216
12 000 мм	Сталь			M10217
14 000 мм	Сталь			M10218
18 000 мм	Сталь			M10219

Отдельностоящий молниеприемник -это часть изолированной молниезащиты. Устройство предназначено для непосредственного контакта с каналом молнии. Изолированный молниеприемник устанавливается отдельно от защищаемого объекта. Здания и сооружения I и II категории выполняются отдельностоящими молниеприемниками. Молниеотвод состоит из стальной мачты и молниеприемника.

Защитное покрытие молниеприемника:

• полимерная окраска;
• горячее цинкования по ГОСТ 9.307-89.

Выбор высоты мачты зависит от:

• уровня защиты объекта;
• габаритных размеров защищаемого объекта;
• допустимое расстояние по воздуху.

Особенности молниеприемников:

• простота установки;
• жесткая конструкция;
• высота до 20 метров;
• подключение токоотводов осуществляется непосредственно в основании мачты.
• установка активных молниеприемников.

Установка молниеприемника производится при помощи:

• бетонного основания;
• бетонного фундамента.

Установка молниеприемника из оцинкованной стали

Добавить комментарий

Рекомендуем посмотреть

Держатель плоского и круглого проводника — металл (держатель шин заземления)

Магистрали защитных проводников допускается прокладывать непосредственно по стенам помещения, при условии, что помещение сухое и без агрессивной среды

Подробнее…

Держатель проводника на натуральной черепице

Держатель для натуральной черепицы используется для фиксации токоотводов. Лепесток натуральной черепицы поднимается и держатель крепится под часть кровли

Подробнее…

Главная шина заземления

Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него

Подробнее…

Молниеприемник 16/32

Молниеприемник 16/32 — часть системы молниезащиты, рассчитанная на контакт с каналом молнии

Подробнее…

Металлрукав

Металлорукав Р3-Ц — рукав, изготовленная из оцинкованной стали. Рукав марки Р3 является негерметичным с хлопчатобумажным или асбестовым уплотнением

Подробнее…

Клемма параллельного и крестового соединения круглого проводника

Клемма применяется в системах молниезащиты, для соединения проводников. В качестве крестообразных, т-образных, параллельных соединений

Подробнее…

groundtech.ru

типовые схемы, расчет и монтаж

Сначала разберемся в сути понятия. Молниеотвод обозначает одно и тоже, что Грозозащита или Молниезащита и отличается от Громоотвода, которым называют чаще только молниеприемную часть системы защиты зданий и сооружений. То есть

молниеотвод – это «молниеприемник + токоотвод + заземление», или внешняя составляющая системы. Если посмотреть на схему любой комплексной молниезащиты, будь то частный дом или здание промышленного, офисно-административного назначения, то это ее часть, которая предназначена именно для защиты от прямых ударов молнии.

Конструкции (виды) молниеотводов

Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.

По количеству одинаковых молниеприемных частей – одиночный, двойной и т.д.

По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.



Тросовый – это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние  примерно 30 мм и загибают немного вверх.



Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.



Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.

Расчет молниеотвода

Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.

Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.

Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.

Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)

Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода. Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h₀ и радиусом его основания r₀.

В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.

Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.

Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения r_x на высоте h_x и откладываем его от оси молниеприемника до крайней точки объекта.

Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)

В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.

По ней могут быть применены следующие 3-и способа для разных случаев:

• метод защитного угла для простых по форме или маленьких частей больших сооружений
• метод фиктивной сферы для сооружений сложной формы
• защитная сетка в общем случае и в особенности для защиты поверхностей

В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).

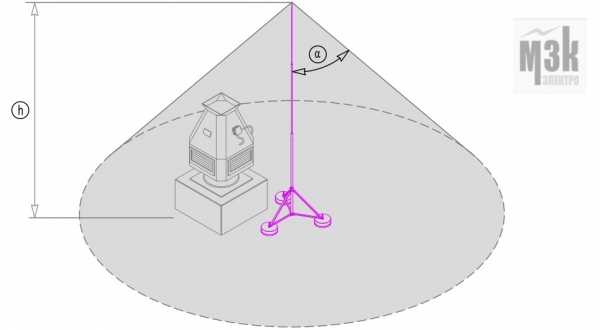

Метод угла защиты для кровельных надстроек

Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.

Зона защиты, как уже было сказано выше, – это круговой конус с вершиной в верхней точке стержня молниепремника.

Метод фиктивной сферы

Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла. Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.

Молниеприемная сетка

Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле».

Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).

Молниеприемная сетка монтируется с соблюдением ряда условий:

• проводники прокладывают наикратчайшими путями
• при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
• при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
• никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
• обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания

Материалы и сечения проводников молниеотвода

В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.

В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)

Монтаж молниеотвода для частного дома и промышленного здания

Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.

Соответсвующими номерами здесь обозначены следующие изделия и их наименования:

Круглые и плоские проводники, тросы





Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы



Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника



Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника



Токоотводы, держатели токоотводов



Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников



Клеммы для водосточных желобов, клеммы, соединительные компоненты



Молниеприемники, компоненты





Изолированная молниезащита





Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления. Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.

 Купить молниеотвод, цены на комплектующие

Компания МЗК-Электро предлагает отличные цены на молниеотводы и комплектующие. Ассортимент изделий на нашем складе составляет более 1.500 позиций, закупка осуществляется напрямую по дилерским контрактам у прямых производителей, что предполагает обязательную сертификацию и гарантию. Все изделия имеют необходимые сертификаты качества и гарантию. Мы также занимаемся проектированием и монтажом любых систем молниезащиты зданий и сооружений, как для частных домовладельцев, так и промышленных предприятий. Познакомиться с нашими ценами можно в соответствующем разделе.

www.mzke.ru

Молниеотвод, отдельно стоящий — это… Что такое Молниеотвод, отдельно стоящий?



Молниеотвод, отдельно стоящий

«…Отдельно стоящий молниеотвод — молниеотвод, молниеприемники и токоотводы которого расположены таким образом, чтобы путь тока молнии не имел контакта с защищаемым объектом…»

Источник:

Приказ Минэнерго РФ от 30.06.2003 N 280 «Об утверждении Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций»

Официальная терминология. Академик.ру. 2012.

• Молекулярно-генетическое тестирование наноматериалов
• Молниеотвод, установленный на защищаемом объекте

Смотреть что такое «Молниеотвод, отдельно стоящий» в других словарях:

• Отдельно стоящий молниеотвод — молниеотвод, молниеприемники и токоотводы которого расположены таким образом, чтобы путь тока молнии не имел контакта с защищаемым объектом. Источник: СО 153 34.21.122 2003: Инструкция по устройству молниезащиты зданий, сооружений и промышленных… …   Словарь-справочник терминов нормативно-технической документации

• МОЛНИЕОТВОД — устройство для защиты зданий и сооружений от прямых ударов молнии. М. включает в себя четыре основные части: молниеприемник, непосредственно воспринимающий удар молнии; токоотвод, соединяющий молниеприемник с заземлителем; заземлитель, через… …   Российская энциклопедия по охране труда

• СО 153-34.21.122-2003: Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций — Терминология СО 153 34.21.122 2003: Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций: Безопасное расстояние минимальное расстояние между двумя проводящими элементами вне или внутри защищаемого объекта, при… …   Словарь-справочник терминов нормативно-технической документации

official.academic.ru

Отдельно стоящий молниеотвод высотой 12м со склада в Ростове. / Отдельно стоящие молниеотводы от 6м до 25м в наличии! / Молниезащита и заземление

Молниеотводы отдельно стоящие из алюминия высотой 12м, предназначены для защиты зданий и сооружений от прямых ударов молний, устанавливаются на бетонный фундамент.

Молниеотводы выполняются из сплава алюминия с полимерным антикоррозионным покрытием.

• Молниеотводы устанавливаются на стальное основание, которое с помощью анкерных болтов закрепляется на бетонном фундаменте;

• Молниеотводы соответствуют требованиям:

 — Правила устройства электроустановок;

— «Инструкция по молниезащите зданий и сооружений» РД 34.21.122-87;
— «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» CO 153-343.21.122-2003;

— ГОСТ Р МЭК 62305-1-2010;



• расчеты и конструкции молниеприемников выполнены в соответствии с требованиями нормативных документов:
-СНиП 2.03.06-85 «Алюминиевые конструкции»;
-СНиП 2.01.07-85 «Нагрузки и воздействия» СП 20.13330.2011;
-СНиП 2.02.01-83 «Основания зданий и сооружений»;

Комплектация молниеотвода включает:

— верхняя секция — стрежневой молниеприемник с резьбой М16;

— секционная мачта;

— откидывающееся основание с закладным крепежом.

Технические характеристики	10 метров
Высота молниеприемника, м	10.0
Высота верхней секции, м	2.0
Высота мачты, м	10,0
Материал мачты	алюминиевый сплав 6060 Т6
Количество секций мачты, шт	3
Наружный диаметр нижней секции, мм	90
Наружный диаметр верхней секции, мм	60
Вес мачты, кг	17.4
Размер упаковки мачты(ДхШхВ), мм	3700х170х95
Вес основания, кг	9.6
Размер упаковки основания (ДхШхВ), мм	210х215х422
Рабочая температура	-45°C — +50°C
Ветровой район по СНИП 2.01.07-85, СП 20.13330.2011	IV
Допустимая скорость ветра, м/с	34,4
Размеры фундамента Д*Ш*Г, мм	650*650*1250

www.uziprov.ru

Отдельно стоящий молниеотвод — Большая Энциклопедия Нефти и Газа, статья, страница 3

Отдельно стоящий молниеотвод

Cтраница 3

Заземлители отдельно стоящих молниеотводов, установленных на прожекторных мачтах, должны быть присоединены к заземляющему устройству подстанции.  [31]

Установка отдельно стоящих молниеотводов исключает возможность термического воздействия на объект при поражении молниеотвода; для объектов с постоянной взрывоо-пасностью, отнесенных к I категории, принят этот способ защиты, обеспечивающий минимальное количество опасных воздействий при грозе.  [32]

Опоры отдельно стоящих молниеотводов могут выполняться из стали любой марки, железобетона или дерева.  [33]

Заземлители отдельно стоящих молниеотводов в ОРУ могут быть присоединены к заземляющему устройству ОРУ ( подстанции) при соблюдении указанных в 4.2.136 условий установки молниеотводов на конструкциях ОРУ. В месте присоединения заземлителя отдельно стоящего молниеотвода к заземляющему устройству ОРУ 35 — 150 кВ должно быть выполнено два-три направления по магистралям заземления.  [34]

При отдельно стоящих молниеотводах не рекомендуется присоединять тросы к порталам подстанции, а защита последнего пролета производится стержневыми молниеотводами.  [36]

Железобетонные конструкции отдельно стоящих молниеотводов обладают высокими технико-экономическими показателями, просты в монтаже, долговечны и надежны в эксплуатации.  [37]

Расстояние от отдельно стоящих молниеотводов до защищаемого здания и сооружения, а также до подземных коммуникаций не нормируется.  [38]

Опоры стержневых отдельно стоящих молниеотводов могут быть изготовлены из стали, железобетона или дерева. Допускается также использовать стволы деревьев, растущих вблизи защищаемого объекта.  [40]

Расстояние от отдельно стоящих молниеотводов до защищаемого здания и сооружения, а также до подземных коммуникаций не нормируется.  [41]

Для заземления отдельно стоящего молниеотвода следует использовать сосредоточенный заземлитель, наиболее эффективно отводящий ток молнии и занимающий наименьшую площадь, что позволяет лучше использовать зону молниеотвода.  [42]

При защите отдельно стоящими молниеотводами допустимые расстояния от них до здания, а также до подземных коммуникаций не нормируются. На зданиях, в которых верхние плиты перекрытия уложены на металлические фермы и использованы негорючие утеплители, установки молниеприемников или наложения мол-ниеприемной сетки не требуется. Нужно только соединить фермы токоотводами с заземлителями.  [43]

При невозможности установки отдельно стоящих молниеотводов из-за насыщенности подземными коммуникациями территории, прилегающей к защищаемому сооружению, допускается установка изолированных молниеотводов на защищаемом сооружении.  [44]

При защите подходов отдельно стоящими молниеотводами вероятность возникновения опасных перенапряжений от ударов молнии в пределах подхода очень мала.  [45]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Отдельно стоящий молниеотвод — Большая Энциклопедия Нефти и Газа, статья, страница 4

Отдельно стоящий молниеотвод

Cтраница 4

Выбор расстояния от токоотвода отдельно стоящего молниеотвода до защищаемого на основании подсчета потенциалов в тех точках, где наиболее вероятно перекрытие на защищаемый объект. Величина потенциала в разных точках молниеотвода изменяется в зависимости от его конструкции и положения точки поражения в момент удара молнии.  [47]

При установке на подстанции отдельно стоящих молниеотводов должны соблюдаться безопасные расстояния по воздуху от молниеотводов и в земле от их заземлителей до частей распределительного устройства.  [49]

Расстояние по воздуху между отдельно стоящими молниеотводами ( или тросовыми опорами) и защищаемой конструкцией должно быть не менее 5 м ( рис. 2 — 107) при условии, что предельное значение амплитуды тока молнии равно 200 кА при крутизне тока молнии 50 кА / мкс.  [51]

При защите металлических резервуаров отдельно стоящими молниеотводами корпуса резервуаров должны быть присоединены к заземлителям, к этим же заземлителям допускается присоединение токоотводов отдельно стоящих молниеотводов.  [52]

При защите стальных резервуаров отдельно стоящими молниеотводами корпуса резервуаров должны быть присоединены к заземлениям. К этим заземлениям допускается присоединение токоотводов отдельно стоящих молниеотводов.  [53]

Для заземлителей опоры ВЛ и отдельно стоящего молниеотвода рассчитываются стационарные сопротивления заземления R, Ом, при протекании тока частотой 50 Гц, и импульсные сопротивления заземления Rw Ом, при протекании тока молнии. Для обеспечения нормированных значений R ( см. табл. 44.4) используются естественные ( металлические и железобетонные фундаменты) и при необходимости искусственные ( горизонтальные и вертикальные электроды) заземлители. В табл. 44.6 и 44.7 приведены расчетные соотношения для вычисления R типовых элементов заземлителей опор.  [55]

В тех случаях, когда установка отдельно стоящих молниеотводов невозможна или нецелесообразна ( насыщенность территории подземными коммуникациями в расчетном месте установки молниеотвода, значительная высота защищаемого объекта), допускается установка изолированных молниеотводов непосредственно на защищаемом сооружении.  [56]

Следует оговориться, что грозозащитное заземление отдельно стоящих молниеотводов ( диверторов), тросов, разрядников, находящихся за оградой объекта, желательно выполнять, если это возможно, сосредоточенным и обособленным от станционные заземлений, чтобы предотвратить вынос высоких потенциал в на общую систему заземления, корпуса, каркасы и опорные конструкции оборудования.  [57]

При использовании прожекторных мачт в качестве отдельно стоящих молниеотводов провода к прожекторам должны иметь металлическую оболочку ( кабели), что. После спуска с молниеотвода кабели должны прокладываться в земле с тем, чтобы не выносить по оболочкам высокие потенциалы, возникающие при разряде молнии. Нулевой провод представляет для тока молнии значительно большее сопротивление, чем заземляющее устройство самого молниеотвода; на своем пути в пусковых ящиках и щитках он обычно имеет соединения с землей. Поэтому ( и это подтверждается практикой эксплуатации) разряд молнии не приносит какого-либо ущерба на питающем конце или опасности для находящихся там людей.  [58]

Защита открытых РУ 35 кв осуществляется отдельно стоящими молниеотводами, имеющими индивидуальные заземлите-ли, обособленные от заземляющего контура подстанции. Тросовые молниеотводы, защищающие линии 35 кв, должны оканчиваться на концевой опоре. Оставшийся без тросов пролет должен быть защищен стержневыми молниеотводами. Установку стержневого молниеотвода целесообразно производить непосредственно на концевой опоре.  [59]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Отдельно стоящий молниеотвод высотой 10м со склада в Ростове. / Отдельно стоящие молниеотводы от 6м до 25м в наличии! / Молниезащита и заземление

Молниеотводы отдельно стоящие из алюминия высотой 10м, предназначены для защиты зданий и сооружений от прямых ударов молний, устанавливаются на бетонный фундамент.

Молниеотводы выполняются из сплава алюминия с полимерным антикоррозионным покрытием.

• Молниеотводы устанавливаются на стальное основание, которое с помощью анкерных болтов закрепляется на бетонном фундаменте;

• Молниеотводы соответствуют требованиям:

 — Правила устройства электроустановок;

— «Инструкция по молниезащите зданий и сооружений» РД 34.21.122-87;
— «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» CO 153-343.21.122-2003;

— ГОСТ Р МЭК 62305-1-2010;



• расчеты и конструкции молниеприемников выполнены в соответствии с требованиями нормативных документов:
-СНиП 2.03.06-85 «Алюминиевые конструкции»;
-СНиП 2.01.07-85 «Нагрузки и воздействия» СП 20.13330.2011;
-СНиП 2.02.01-83 «Основания зданий и сооружений»;

Комплектация молниеотвода включает:

— верхняя секция — стрежневой молниеприемник с резьбой М16;

— секционная мачта;

— откидывающееся основание с закладным крепежом.

Технические характеристики	10 метров
Высота молниеприемника, м	10.0
Высота верхней секции, м	2.0
Высота мачты, м	8.0
Материал мачты	алюминиевый сплав 6060 Т6
Количество секций мачты, шт	3
Наружный диаметр нижней секции, мм	90
Наружный диаметр верхней секции, мм	60
Вес мачты, кг	13.4
Размер упаковки мачты(ДхШхВ), мм	3700х170х95
Вес основания, кг	9.6
Размер упаковки основания (ДхШхВ), мм	210х215х422
Рабочая температура	-45°C — +50°C
Ветровой район по СНИП 2.01.07-85, СП 20.13330.2011	IV
Допустимая скорость ветра, м/с	40.80
Размеры фундамента Д*Ш*Г, мм	500*500*1000
