Отличия узо от дифференциального автомата – Чем отличается узо от дифавтомата. Отличие узо от дифференциального автомата

electricvdome.ru

в чем разница и отличия, что лучше выбрать, как отличить визуально

Для большинства людей УЗО и дифференциальный автомат, да и просто автоматический выключатель неразличимы и они не видят разницы. Внешне очень похожи, надписи на корпусе практически одинаковые, есть кнопка теста и включения в работу, но всё же это разные устройства и давайте разберёмся чем отличается УЗО от дифавтомата. В материале рассмотрим назначение обоих устройств и их принципиальные различия по важным параметрам.

Понимание назначения этих устройств и того чем отличается УЗО от дифференциального автомата поможет сделать правильный выбор при проектировании электрической сети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Аппараты по внешнему виду схожи, однако отличие есть, так как выполняют они разные задачи. Устройство защитного отключения отслеживает проходящий через него ток и разрывает цепь (срабатывает) при возникновении каких либо утечек на землю после него. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе (от 10 мА до 500 мА).

Возникновение дифференциального тока (разность на входе и выходе УЗО), может произойти по разным причинам, например, неисправность бытовой техники или повреждение изоляции кабеля, при котором часть его начинает стекать на землю.

Обратите внимание! В том месте, где происходит утечка электрического тока при повреждённой изоляции электропроводки, повышается температура провода, что может привести к возгоранию и пожару.

Как проверить качество изоляции, читайте в нашей статье: Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?

Отметим, что в строениях со старой электропроводкой пожары по причине возгорания проводки происходят довольно таки часто.

Для человека смертельно опасным считается значение тока, проходящего через него, превышающее 30 мА. Поэтому в электрощитках для защиты розеточных групп, устанавливают УЗО с отсечкой тока 10 мА или 30 мА. УЗО с большим номиналом этого параметра (например, 100 или 300 мА) называют противопожарным и нужно оно не для защиты человека, а для того чтобы не допустить возгорания в месте повреждённой изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от сверхтоков, это является ключевым отличием его от дифавтомата. В случае возникновения короткого замыкания, он может сгореть, но не отработать (ведь при КЗ нет утечки тока на землю). Поэтому самостоятельно он не применяется, а устанавливается последовательно с автоматическим выключателем.

Таким образом основным назначением УЗО является защита от поражения человека электричеством (если оно будет протекать через тело человека на землю) и своевременное обесточивание участка сети с повреждённой изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный автомат представляет собой универсальное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения. Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя (два модуля). Таким образом в щитке места они занимают одинаковое, но дифференциальный автомат имеет дополнительно к функциям отслеживания утечек тока, еще и сработку по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощитке, следует устанавливать дифавтомат вместо связки УЗО + автоматический выключатель.

Дифавтомат имеет две защиты (два типа расцепителя):

1. электромагнитный;
2. тепловой.

Электромагнитный расцепитель сработает при превышении тока выше номинального в определённое количество раз. Это количество зависит от типа дифференциально автомата.

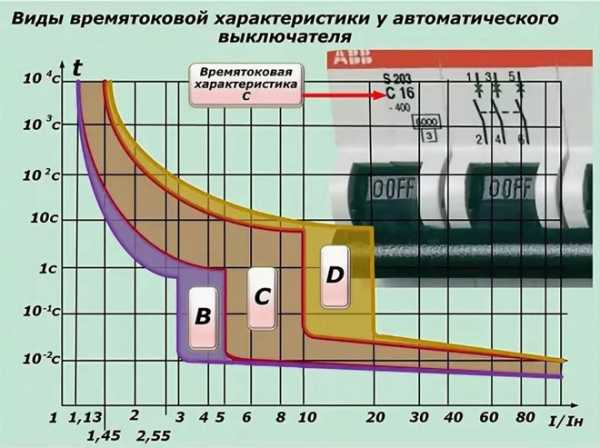

Справка! Для типа «А» превышение номинала будет в 2-3 раза, «В» – от 3 до 5, «С» – в 5-10 раз больше номинала, «D» – в 10-20 раз больше.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает при прохождении тока через автомат, превышающем номинальное значение, определённое время. Данное время нужно смотреть по времятоковой характеристике конкретного автомата. Чем больше превышение, тем быстрее отключится автомат.

Также стоит отметить, что стоимость дифавтомата существенно выше чем у УЗО.

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от дифавтомата и как можно использовать преимущества каждого из них.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть оно выступает исключительно индикатором, по которому контролируется утечка тока.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Давайте рассмотрим более подробно сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:

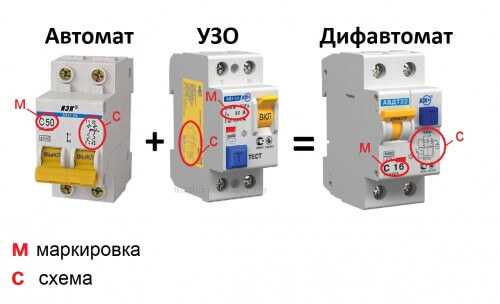

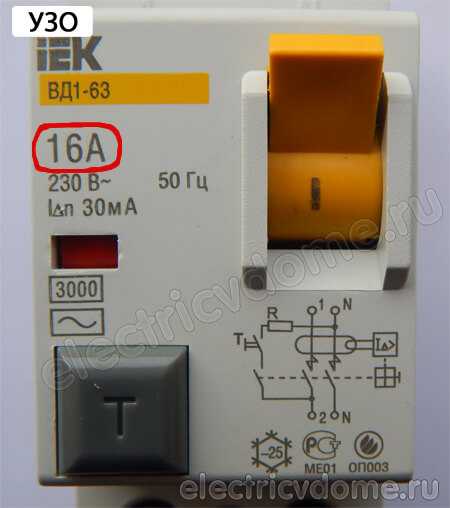

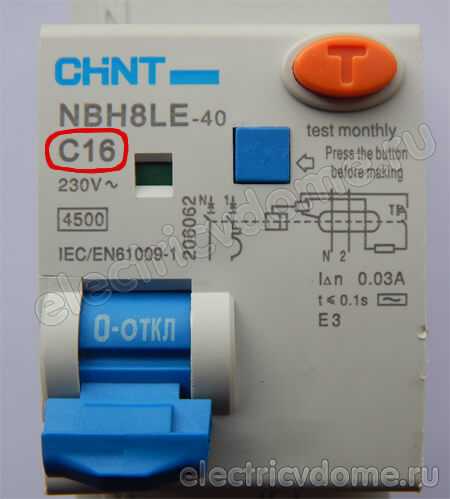

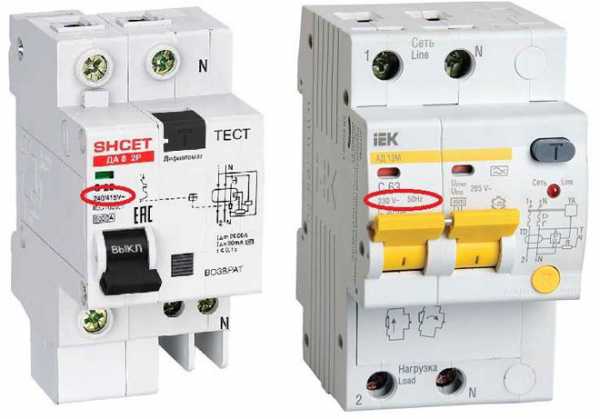

• маркировка номинального тока срабатывания электромагнитного расцепителя – одно из ключевых отличий УЗО от дифавтомата (она есть только у дифавтомата). На корпусе должны быть указаны рабочий ток (с буквой – С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это УЗО – на нём указывается величина тока утечки и коммутационная способность контактов.

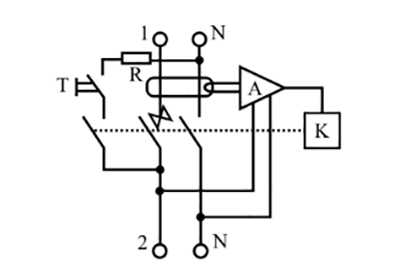

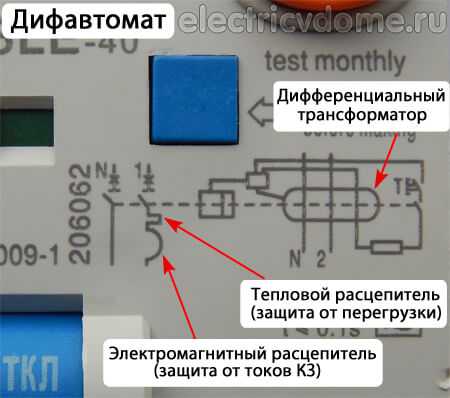

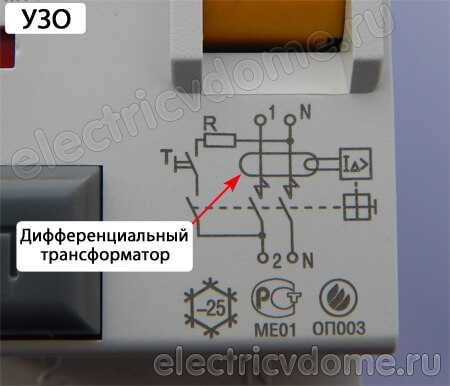

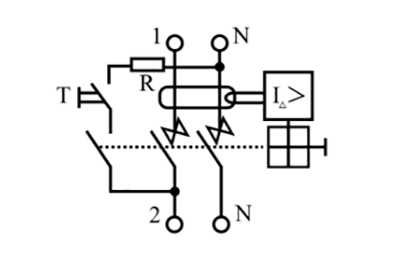

• электросхема на приборе – на корпусе изображены схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа.

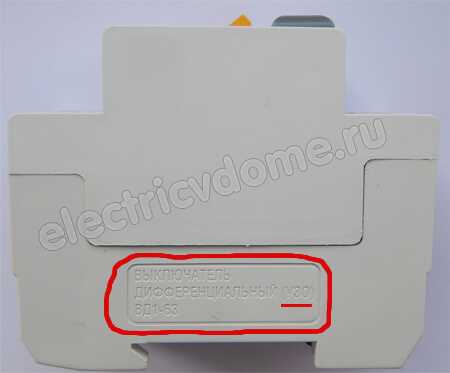

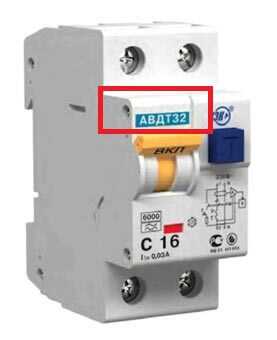

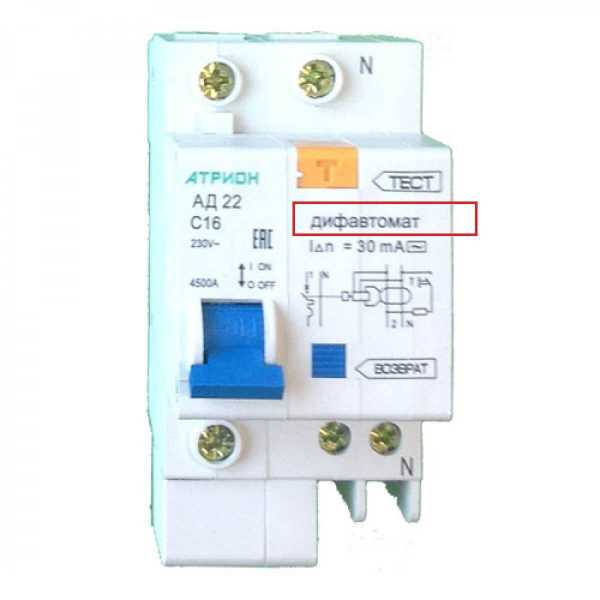

• наименование на корпусе прибора сбоку – наносится не на всех приборах;

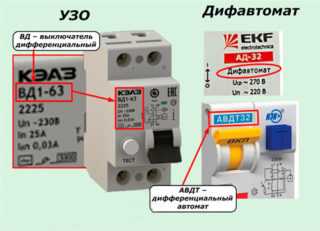

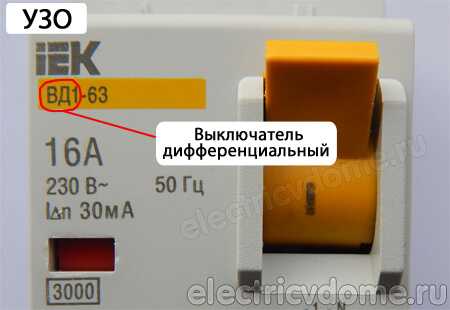

• аббревиатура на приборе – на устройствах отечественных производителей указано ВД (выключатель дифференциальный) или АВДТ (автоматический выключатель дифференциального тока).

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Какое устройство лучше выбрать

Вообще не принципиально, что устанавливать – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. Главное правильно подобрать номинал и значение тока утечки исходя из сечения и материала кабеля, а также селективности всей системы в целом.

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов.

Приведем некоторые модели, которые хорошо себя зарекомендовали среди пользователей:

• Legrand в электронно-механической или электронной модификациях;
• – имеют множество плюсов, универсальны;
• ABB – моментальное отключение в случае короткого замыкания;
• IEK АД 12 – сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
• EKF АД 32 – часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличия двух устройств действительно есть, как технически так и внешне. Собрать рабочую схему можно с обоими вариантами, но выбор остаётся за проектировщиком электрической сети дома или квартиры.

odinelectric.ru

Что лучше установить в щитке: «дифавтомат» или УЗО?

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео
  • Программы и приложения
  • Техника для дома
• Гейминг

ichip.ru

по назначению, по параметрам и схемам

Содержание статьи:

Все больше людей задумывается о необходимости обеспечения защиты домашней электросети от возможных утечек, перегрузок и коротких замыканий. Защитное оборудование чаще всего имеет немалую стоимость, однако негативное влияние указанных факторов приводит к еще более неприятным последствиям в виде дорогостоящего ремонта или необходимости полной замены бытовой техники. Чтобы подобрать подходящее оборудование, нужно знать, как оно работает, а также в чем заключается отличие УЗО от дифавтомата.

Функциональное назначение

УЗО защищает участок сети от перенапряжения, дифавтомат способен обезопасить всю электросеть

УЗО работает, если в подключенной к нему сети регистрируется разница между токами в нулевом и фазном проводах, так как это свидетельствует о возникновении утечки. Такая ситуация чревата серьезными последствиями, наиболее опасное среди которых – получение человеком удара током, если он дотронется до поврежденного оборудования.

Однако если сразу включить все электрические приборы, которые есть в помещении, и сформировать серьезную перегрузку, УЗО не будет работать. Проводка при отсутствии каких-либо других вариантов обеспечения безопасности сгорит вместе с этим устройством.

С помощью УЗО не получится обеспечить безопасность электросети от возможного возникновения в ней короткого замыкания или чрезмерной нагрузки. Устанавливая в своей сети такое оборудование, нельзя добиться защиты от любых аварийных ситуаций.

Дифференциальный автомат представляет собой специальный прибор, который объединяет в себе функции УЗО и автоматического выключателя. Установка в доме дифавтомата обеспечивает гарантированную безопасность электросети.

Разница между дифавтоматом и УЗО в том, что первый обеспечивает полноценную защиту от утечек, коротких замыканий и повышенных нагрузок, чего не получится добиться с помощью УЗО.

Есть несколько других обстоятельств, которым важно уделить внимание, выбирая то или иное устройство. В первую очередь это касается наличия свободного пространства на DIN-рейке электрощитка. УЗО незвисимо от того, о какой конкретно модели идет речь, должен иметь собственную защиту от короткого замыкания или перегрузки. Дополнительно к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного пространства. Если свободное место для установки всего этого оборудования на щитке отсутствует, вопрос выбора отпадает сам по себе.

Если основной задачей является обеспечение защиты от каких-либо неприятностей крупной бытовой техники наподобие стиральной машины или бойлера, вполне достаточно будет оборудовать электросеть простым дифференциальным автоматом. Главное в этой ситуации выбрать правильную модель, технические характеристики которой будут соответствовать имеющейся нагрузке.

Если требуется обеспечение защиты от повреждения целой линии электропроводки, в которую будет входить каждая розетка, светильник и все остальное оборудование, подключенное к электросети, можно будет поставить УЗО и автоматический выключатель. Зачастую именно такая комбинация используется в качестве наиболее рационального решения. Если нагрузка на электросеть с течением времени будет увеличиваться, дифференциальный автомат будет постоянно выключать питание внутри помещения под воздействием перегрузки, и его нужно будет заменить, чтобы рассчитывать на больший номинальный ток. При использовании УЗО достаточно просто поменять автоматический выключатель.

Следует учитывать и финансовый вопрос. Если защита отдельного участка проводки, которая будет обеспечиваться с помощью УЗО и автоматического выключателя, по тем или иным причинам выходит из строя, нужно будет поменять только одно устройство. Если ломается дифференциальный автомат, он полностью подлежит замене, а это выйдет на порядок дороже.

Если УЗО по каким-то причинам сломается, электропитание в доме или квартире при необходимости можно будет восстановить, поставив специальную перемычку между нагрузкой и выключателем. При возникновении аналогичных проблем с дифференциальными автоматами восстановление питания придется проводить только с использованием резервного автомата.

Почему устройства выключаются

Дифференциальный автомат и УЗО могут отключаться по-разному. УЗО выключаться, когда в электросети была зарегистрирована утечка тока. Если отключается автомат, которым обеспечивается защита УЗО, это говорит о возникновении короткого замыкания или чрезмерной нагрузки. Если отключился дифференциальный автомат, определить причину можно с помощью специализированного механического индикатора, которым оснащается большинство таких приборов. Срабатывает индикатор только при возникновении утечки.

Отличия по внешнему виду

Сами по себе УЗО и дифференциальный автомат имеют схожий внешний вид по размерам и по форме. В связи с этим лучше осуществлять покупку устройства при поддержке опытного электрика. Однако полезно знать основные тонкости выбора таких приборов.

Для начала следует обратить внимание на маркировку по току. Если на корпусе устройства присутствует только обозначение силы тока, речь идет об УЗО. Если стоит также латинская буква, это дифференциальный автомат. Довольно часто современные производители предпочитают писать на корпусе сразу полное название, но такой подход встречается далеко не всегда.

Если защитное устройство произведено в России, перед цифровыми обозначениями прописывают ВД (выключатель дифференциальный). В связи с этим проблемы с выбором чаще всего появляются, когда хочется купить оборудование от иностранных компаний.

Важные тонкости

Одно УЗО может подключаться к группе из нескольких автоматов в качестве одного из вариантов обеспечения экономной защиты.

Современные УЗО могут иметь разный порог срабатывания. Если говорить о защите оборудования, которое подключено, к примеру, к водопроводу или газопроводу, следует обратить внимание на устройство, в котором указан ток срабатывания 0.01 А. Для всех остальных можно использовать УЗО, в котором будет ток срабатывания 0.03 А.

Установка автоматических выключателей

Для комплексного обеспечения защиты вместе с УЗО нужно устанавливать дополнительно автоматический выключатель. Он представляет собой специальное устройство, с помощью которого осуществляется проведение тока нужной силы при нормальном состоянии цепи, когда в электросети отсутствует чрезмерная нагрузка.

Если при работе оборудования регистрируется появление короткого замыкания или чрезмерной нагрузки, автоматический выключатель полностью обесточивает сеть, но при этом он работает не так, как стандартные пробки автоматов или предохранители, которые рассчитаны на повышенное количество циклов срабатывания.

На рынке можно найти также большое количество моделей, которые срабатывают и при возникновении других нарушений в работе сети (к примеру, резкое падение напряжения).

Устанавливается такое оборудование внутри электрощитов или шкафов, где закрепляется на специальные DIN-рейки.

strojdvor.ru

1 главное отличие УЗО от дифавтомата (АВДТ) + фото отлич. внешне

Что дает установка устройства отключения или диф автомата? Какие параметры определяют качество их работы? Чем отличается УЗО от диф автомата в электрике? + Фото отличий внешне.

ДЛЯ ЧЕГО УСТАНАВЛИВАЮТ ДИФАВТОМАТЫ И УЗО? 2 причины.

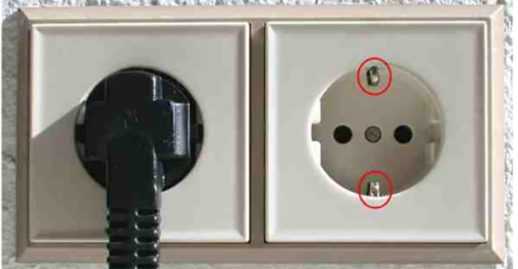

Современная проводка чаще всего содержит три провода. Например,  розетки (Рис.1) помимо фазового и нулевого контакта имеют третий  – защитное заземление. Этот вывод обычно подключается через вилку и шнур к металлическим корпусам электроприборов.

Если на корпус попадает напряжение, то  электричество «стекает» в землю, появляется так называемый дифференциальный ток или ток утечки. Из-за чего, во-первых, возникает вероятность электротравмы (при прикосновении к такому прибору), а во-вторых, возможно возгорание. Для предотвращения подобных случаев  служат устройства защиты — УЗО или диф автомат.

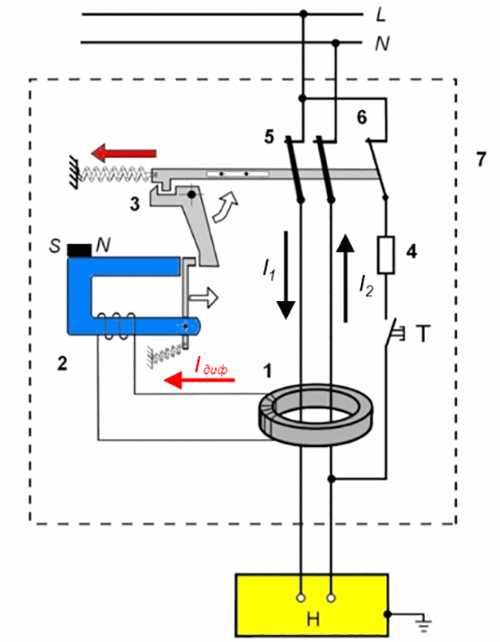

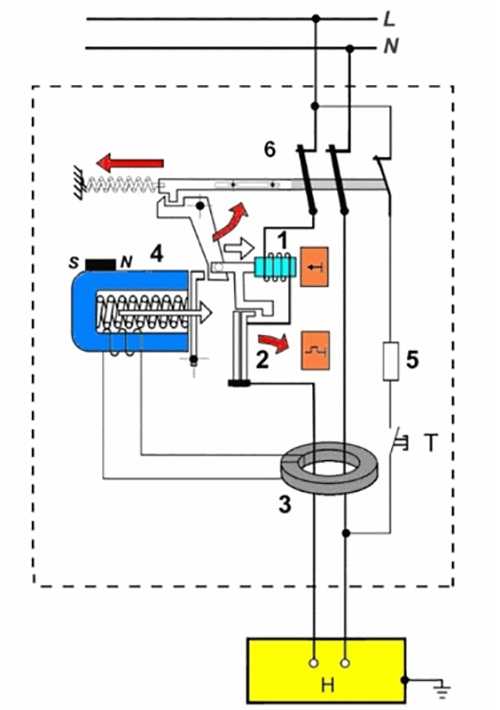

Устройство УЗО: 7 основных компонентов.

Проводники с фазной и нулевой линии проходят внутри корпуса 7 (Рис.2) через силовые контакты 5, внутри обмоток трансформатора 1  и затем подключаются к нагрузке Н. При отсутствии замыканий на землю, к нагрузке и от нее проходит одинаковое количество электричества, результирующий ток во вторичной равен нулю (Iдиф), пусковой элемент (магнитоэлектрическое реле) 2 не сработает. Если в защищаемом потребителе электроэнергии возникает утечка (часть электричества уходит через землю), то во вторичной обмотке генерируется напряжение и включается пусковое реле. Реле запускает исполнительный механизм 3, размыкающий силовые контакты цепи питания нагрузки и самого УЗО. При замыкании фазы на ноль, утечки не происходит и отключения не произойдет. Для проверки срабатывания служит цепь с резистором 4 и кнопкой Т.

ВАЖНО! При нажатии тестовой кнопки происходит отключение потребителей. Рекомендуется нажимать на нее хотя бы раз в месяц.

Устройство диф автомата — добавляем 2 компонента.

Диф автомат включает в себе те же элементы — трансформатор 3,  пусковое реле 4 и цепь теста с кнопкой 5. Технические отличия — теперь силовые контакты 4 отключают еще 2 элемента: катушка токовой отсечки 1, срабатывающая при возникновении КЗ и биметаллическая пластина 2, чувствительная к перегрузке.

ОПАСНО! УЗО не сработает при перегрузке и коротком замыкании. Для полноценной защиты дополнительно включают автомат.

1 главное отличие УЗО от АВДТ

В  чем же отличие автоматического выключателя от диф автомата? Как видно из внутреннего устройства УЗО (выключатель дифференциального тока – ВДТ) отличается от диф автомата (или автоматического выключателя дифференциального тока АВДТ), тем что АВДТ уже включает его в себя. Как на практике осуществить выбор?

• Экономное расходование места в щитке. Для подключения УЗО совместно с автоматом, необходимо как минимум 3 посадочных места. Современные АВДТ занимают пространство двух модулей. Вывод: использование АВДТ упрощает монтаж.
• Финансовая сторона. Дифференциальные реле (УЗО) вместе с автоматом стоит дешевле. Часто встречаются для экономии варианты, когда на одно УЗО приходится несколько автоматов. Также в случае выхода из строя их дешевле заменить.
• Простота соединений. АВДТ проще подключить и монтаж щитка в итоге получается наглядней.

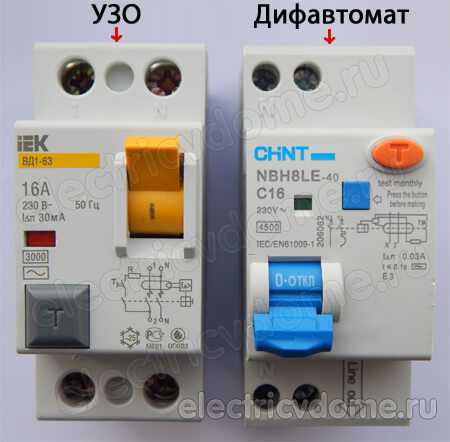

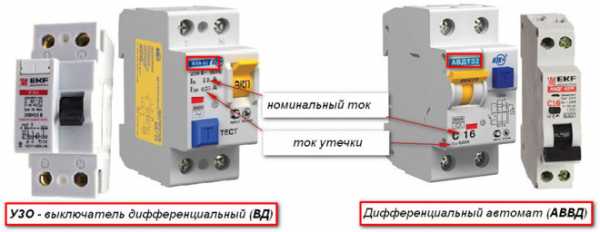

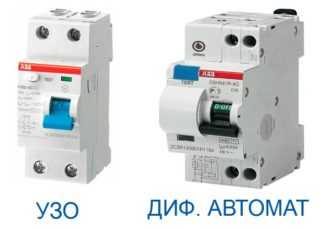

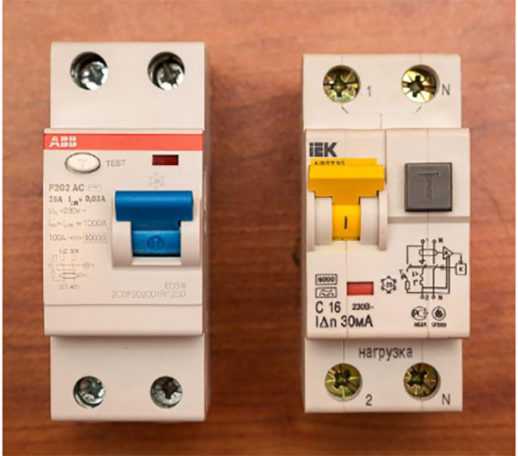

Пример №1. Как отличить УЗО от диф автомата по внешнему виду?

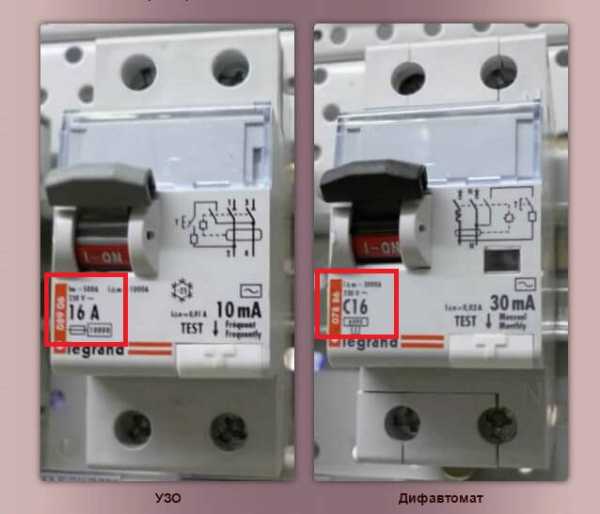

На рисунке представлены УЗО и диф автомат. Как их отличить? Если приглядеться к схеме, то можно заметить, что на устройстве справа есть два элемента, помеченные I> и t.  Это и есть токовая защита и защита от перегрузки. Часто же схема не такая информативная. Тогда диф автомат отличают по классу и току срабатыванию автомата (отмечено красным на рисунке). Всего бывает несколько классов автоматов – от A до D (зависит от быстродействия). Ряд значения тока – стандартный.

В этом видео рассматриваются нюансы,  выбора устройств диф защиты.

ВАЖНО! 3 способа КАК отличить электронное УЗО.

1. Как же отличить электронный тип от электромеханического? Технические отличия — во внутренней схеме прибора, нарисованной на лицевой панели. Структура электромеханической диф защиты не отличается от рассмотренной ранее схемы (Рис. 5).Рис. 6. Внутренняя схема на корпусе электромеханического устройства.Электронное УЗО отличается по отдельной линии питания для схемы усиления А, сравнивающая разность токов и управляющая коммутационным элементом К (Рис. 6).Рис. 7. Схема сравнения (А) электронной диф защиты питается отдельно.
2. -й способ заключается в подключении батарейки к фазовым или нулевым клеммам прибора как показано. Если мы имеем дело с электромеханическим устройством то произойдет отключение, в случае электронного — защита не сработает.
3. -й способ. Движение постоянного магнита около УЗО  заставляет генерировать напряжение во внутреннем трансформаторе. Поэтому происходит срабатывание.

Как выбрать диф защиту? 3 фактора.

1й фактор: электронное или электромеханическое

В электромеханическом типе дифференциальной защиты энергия, получаемая от трансформатора непосредственно питает реле, отключающее защищаемое устройство. Также выпускаются электронные приборы, где напряжение с трансформатора попадает на схему усиления запускающую отключение. Такой тип защиты нуждается в отдельном источнике энергии (получается после преобразования напряжения с нагрузки).

Для правильной работы электронной диф защиты необходимо обязательная подача фазы и нуля. При отключении нуля, но оставшейся фазе (такое событие не так уж редко) и сохраняющейся возможности получить электроудар, электронное реле работать не будет! Использовать такие устройства, зависимые от подачи напряжения питания недопустимо! В ряде европейских стран применяют электронные реле с фиксацией отключения при пропадании питающей сети. Зачем вообще продают  защиту с электронной схемой, если она не обеспечивает электробезопасность? Ответ один – такие приборы дешевле

2-й фактор: выбор по 5 основным параметрам

Рабочее напряжение стандартны для электросети – 220 и 380 (или значений близких к этим)

Ток срабатывания или дифференциальный ток — главный функциональный параметр. Для бытовой проводки выбирают минимальное опасное значение для человека — 30мА. В особо опасных помещениях (с большой влажности, проводящими поверхностями) – еще меньше. Остальной ряд (50 мА и выше) применяются для защиты от пожара, и такие УЗО устанавливаются на группы потребителей (например,  внутри вводных щитов).

Номинальный ток — стандартного ряда значений. Следует выбирать номинал больший, чем у совместно установленного автомата.

Параметры предельных  токов коммутации и включения/отключения по току утечки – максимально возможные значения, не приводящие к выходу устройства защиты из строя.

Одним из основных параметров также является ток короткого замыкания. Чем больше его значение – тем лучше.

Важно помнить:

• На самом деле дифференциальный ток срабатывания в два раза ниже номинального —  это указывается в паспорте

• Отличие между значениями срабатывания и отключения/включения по превышения утечки нет – они равны.

• Время отключения всегда ниже  0,3 секунд

3-й фактор: выбор по типу утечки

Утечка переменного тока — не единственный вид утечки. Современные электронные приборы работают на постоянном напряжении. В зависимости от характера утечки различают пять типов защитных устройств, которые маркируются буквами АС (только утечка по переменному напряжению), A (утечка носит переменный или постоянный пульсирующий характер), B (как и тип А плюс переменное выпрямленное напряжение), S и G (типы с задержкой срабатывания). Наиболее широко распространены УЗО только переменного тока (АС), а также переменного или постоянного (А и B, причем последний дороже).

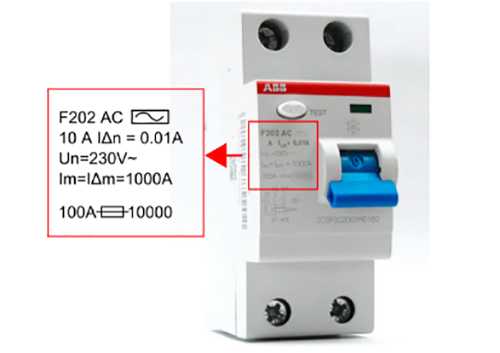

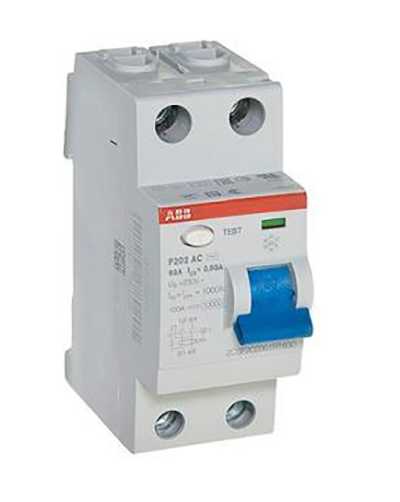

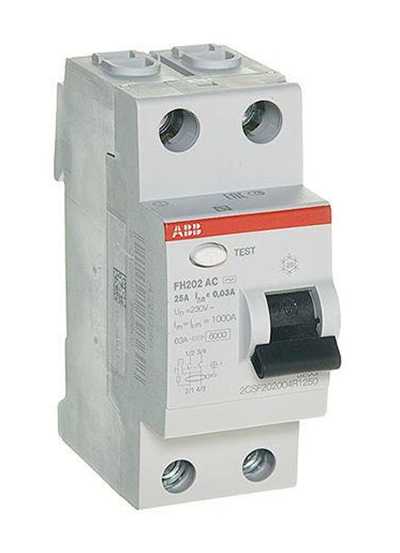

Пример №2. Маркировка диф защиты. УЗО abb f202.

Аббревиатура F202 – последняя 2-ка означает что реле двухполюсное, АС – тип тока утечки (также помещен значок переменного тока)

10А –рабочий ток IДn – дифференциальный ток (10 мА).

Un – номинальное напряжение – 230В переменного тока

Im и IДm – максимальный ток коммутации равен максимальному при отключении  по срабатыванию защиты и составляет 1000А

100А, значок предохранителя, 10 000 – ожидаемый (если бы перед УЗО стоял предохранитель на 100А) значение тока короткого замыкания, не выводящий из строя – 10000 А.

Отличие между F202 и Fh302.

Отличие – в температуре эксплуатации. Более широким температурным диапазоном обладает F202. По внешнему отличается по ручке выключателя синего цвета (часто еще по символу снежинки над ним). Fh302 (буква h – home) устанавливают внутри помещений, где температура не ниже нуля. Его различают по черной ручке выключателя.

ВАЖНО! В виду широкого распространением бытовой электроники, работающие на постоянном напряжении — компьютеры, телевизоры, кондиционеры, рекомендуется применять более универсальный тип А или B.

Ответы на 5 часто задаваемых вопросов:

1. Имеет ли смысл устанавливать диф защиту  в старых домах с двухпроводной линией?

Да, это повысит общую электробезопасность.

2. Защитит ли один диф автомат в вводном щитке?

Одно устройство на вводе способно предотвращает только возможность возникновения пожара.

3. Допустимо ли устанавливать модели ВДТ от разных производителей?

Это лишь усложнит монтаж.

4. Можно заменить автомат устройством УЗО?

Только если это будет АВДТ

5. Как быть если необходимо установить диф защиту, а электропроводка не подлежит модернизации?

Использовать мобильный вариант, устанавливаемый в розетку

ТЕСТ:

1. Какое значение дифференциального тока отключения следует выбрать для розеточной линии в квартире?

а. 50 мА; б. 30 мА

2. В чем отличие автоматического выключателя от дифференциального автомата?

а. это одно и то же;

б. автоматический выключатель содержится в диф автомате.

3. Если номинальный дифток отключения – 30 мА, при каком токе фактически сработает АВДТ?

а. 30;

б. 15.

4. Синяя ручка отключения у УЗО ABB со снежинкой. Что это значит?

а. рекомендуется для холодильных агрегатов;

б. допускается работа при пониженной температуре.

Ответы:

1. Для розеточной линии рекомендуется защищать от дифтока не более чем 30 мА(ток неотпускания)
2. УЗО + автомат = АВДТ
3. Дифток срабатывание равен половине от номинального – 15мА
4. Синяя ручка со снежинкой (в отличии от черной) для применения с отрицательными температурами.

elektro220v.ru

Как отличить УЗО от дифавтомата визуально

Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

Различие по функциям

Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

1. УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
2. Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузке сети.

В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат, вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

Визуальная разница

Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

1. Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
2. Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.
3. Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:

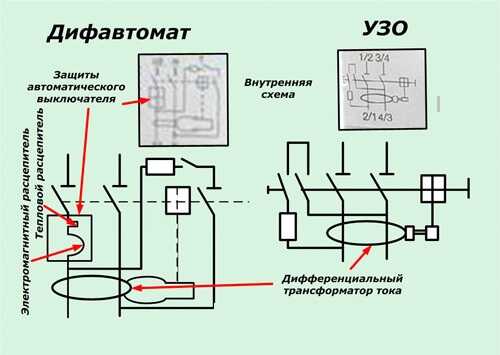

4. Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

Основные различия

Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

Будет интересно прочитать:

samelectrik.ru

Главное отличие УЗО от дифавтомата, разница ABB Fh302 и F202

ВД 63 1диф или УЗО как отличить по внешним признакам и с помощью проверки. Выбрать надежное устройство для защиты от токов утечки в доме и квартире. Чем отличается УЗО от дифавтомата, что из них выбрать, для чего нужно УЗО или дифференциальный автомат и многое другое читайте в статье.

Главное отличие двух устройств – это их функциональность. Устройство защитного отключения – электроаппарат, предназначенный для защиты человека от поражения электротоком, вызванным утечками в сети. Кроме этого осуществляет мониторинг параметров бытовых электросетей. УЗО не размыкает электрическую цепь при возникновении перегрузок и коротких замыканий.

Дифференциальный автомат – коммутационное устройство, которое совмещает функции УЗО и автоматического выключателя, т.е. дополненное функцией защиты от коротких замыканий.

Рис. 1. Основное визуальное отличие между автоматическими защитными выключателями

Отличия автоматического выключателя от диф. автомата

Внешне устройства практически идентичны. Различить их может быть затруднительно даже начинающим электрикам. Неправильный выбор устройства может привести не только к некорректной работе электроприборов, но и возникновению аварийных ситуаций. Есть несколько пунктов, по которым следует найти отличие УЗО от АВДТ.

1. Функциональность. УЗО срабатывает, если в цепи появляется ток утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию. Уставка отключает распределительную сеть с неисправностями раньше, чем электроток поразит организм.
   Дифференциальный выключатель – кроме всех перечисленных функций, отключает линии при перегрузках и коротких замыканиях.
   Устройство защитного отключения – индикатор неисправности сети, который фиксирует утечку.
2. Визуальные отличия. На боковой или лицевой стороне изделия ведущие производители электротехники, как правило, указывают тип электроприбора (ВД или УЗО).
3. Маркировка. Если в обозначении устройства перед значением номинального тока стоит латинская буква B, C, D (тип характеристики расцепителя), — это значит, что перед вами дифавтомат. В УЗО указывают только номинальный ток.


   Важно: технически не предусмотрено изготовление дифавтоматов, номиналом, выше 63 А. Если на устройстве написан ток 80 А или 100 А, то это, однозначно, УЗО.

4. Электрические схемы, изображенные на корпусе и паспорте, указывают на принцип действия защиты. Начертания дифференциального трансформатора (овального прямоугольника), теплового и электромагнитного расцепителя говорят о том, что перед покупателем дифавтомат.
5. Геометрические размеры. Оба типа электроаппаратов – модульные, т.е. размеры унифицированы. Не следует доверять мнению, что дифавтомат имеет большую ширину. Современные расцепители имеют минимальные размеры, за счет чего в без проблем умещаются в стандартные боксы (2 модуля – для сетей 220В, 4 модуля для сети 380 В).

В ролике подробно описано, какой электроаппарат выбрать для защиты дома от токов утечки, подробно описаны схемы подключения и этапы монтажа на электрический щит.

УЗО или дифавтомат? Что лучше выбрать?

Нюансы эксплуатации

Ценовая политика обоих типов устройств неоднозначна. Стоимость УЗО выше, чем аналогичного дифференциального автомата одного производителя. Это связано с обеспечением надежности и ремонтопригодности аппаратов. При выходе из строя связки автоматического выключателя и УЗО, замене подлежит, как правило, одно изделие. В случае с дифвыключателем, иначе: вышедшая из строя электрозащита не подлежит ремонту – требуется полная замена узла. Практика электриков показывает, что ломаются чаще дифавтоматы в виду некачественной электрической энергии, отсутствия реконструкции распределительных электрических сетей и электрооборудования на подстанциях.

При выходе из строя устройства защитного отключения возможно временное  восстановление электроснабжения объекта (квартиры, при обеспечении обесточивания поврежденного участка линии) путем включения автоматического выключателя, который находится в электрической схеме перед ним. В случае установки дифавтомата, потребуется установка исправного электрического изделия.

Дифвыключатели предпочтительно устанавливать в домах и квартирах, где редко происходят перебои с электроснабжением. Устройство защитного отключения в паре с автоматическими выключателями обеспечивают надежную защиту при минимальных финансовых вложениях.

Чем отличается УЗО от автомата в электрике

Отечественные производители производят изделия с достаточными характеристиками. Но уступают зарубежным по времени срабатывания, надежности отдельных элементов и качеству применяемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать аппараты электрозащиты разных производителей. Вводные УЗО на 300 и 100 мА отечественного производства, а разводку нагрузки выполнять через приборы ABB, Siemens, Schneider-Electric и аналогичные с токами утечки 10 и 30 мА.

Важно: при срабатывании дифавтомата сложнее определить причину отключения. Будь то перегрузка или ток утечки, для поиска неисправности необходимо полное снятие нагрузки и поочередное включение электроприборов в сеть. Некоторые производители снабжают устройства индикаторами срабатывания дифреле ,что облегчает поиск поломки.

Для каждого объекта электроснабжения набор электрозащит выбирается в индивидуальном порядке исходя из состояния проводки, типа реконструкции сетей, нагрузки и типом потребителей (электроприборов), финансовыми возможностями.

В чем разница УЗО ABB Fh302 и F202

Устройства защитного отключения – двухполюсные, рассчитанные для использования в сетях 230 В. Номинальные токи утечки одинаковы – от 16 до 300 мА. Отличие – отключающая способность образцов.

Серия Fh302 (home) разработана для установки в квартирах и частных домах, имеет более упрощенную конструкцию и отключающую способность 6000 А.

Электроаппараты серии F202 – продвинутые модели, с отключающей способностью 10000А, конструктивно более надежны. Выполнены с дополнительным зажимом для крепления шины, что позволяет беспрепятственно подключить несколько отходящих линий на один полюс.

Для влажных помещений (санузлы, ванные, бани и т.д.) и детских комнат необходимо использовать УЗО F202 на 10мА, т.к. только эта линейка обеспечит необходимое быстродействие защиты при появлении токов утечки.

Технические отличия электронного и электромеханического УЗО

По принципу действия УЗО делятся на два типа: электромеханические и электронные. Эффективность действия защиты  и рабочие характеристики не зависят от вида.

Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты неисправный электроприбор должен быть включен в электронную цепь. Основной элемент работы – электронная плата с усилителем, для работы которой необходимо напряжение из внешней сети 220 В. Т.е. устройство не фиксирует неисправности при выключенных электроприборах.

Электромеханические изделия способны зафиксировать ток утечки, независимо от наличия напряжения в электросети. «Сердце» устройства – дифференциальный трансформатор. При протекании тока утечки, через который во вторичной обмотке наводится напряжение, а поляризованное реле приводит в действие механизм защиты.

Как избежать покупки «неправильного» УЗО?

Для того чтобы знать, как отличить ВД1 63 диф или УЗО визуально, необходимо обратить внимание на схему, изображенную на корпусе. На электромеханических образцах вторичная обмотка дифференциального реле напрямую подсоединена к реле. Перемычки питания элемента от внешней сети нет.

Электронные УЗО снабжены схемой с электронным платой усилителя (в виде треугольника).

Для точной проверки устройств в домашних условиях необходим аккумулятор (или батарейка) 1,5..9В, заведомо заряженный. УЗО необходимо установить в положение «включено». К клеммам электроаппарата присоединить два проводка, затем на полюса аккумулятора.  При отсутствии изменений, следует поменять полярность.

Если защитный аппарат электромеханический, то при протекании электротока во вторичной цепи фиксируется скачок, на который срабатывает реле и отключает прибор. Отсутствие реакции на подключение батарейки свидетельствует о том, что УЗО электронное и не работает без внешнего напряжения.

Не менее действенный способ – с помощью постоянного магнита. Если подержать элемент вблизи лицевой части корпуса, включенное устройство сработает, если оно электромагнитное.

Для потребителя важно определиться, какой тип устройства необходим. Отсутствие нагрузки в сети может быть по нескольким причинам: выход из строя сети внешнего электроснабжения, ремонтные работы на линии. Причиной также может быть отгорание нулевого провода в щите. При этом защитный аппарат электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность аварийных ситуаций: при пробое изоляции, например, на бойлере, фаза попадает на корпус. И при случайном прикосновении человека начинает протекать ток утечки. В данном случае УЗО не сработает в виду отсутствия нормального электроснабжения.

При наблюдении частых скачков напряжения в сети, дифференциальный трансформатор подвергается быстрому износу и выходу из строя. Перегоревшая плата  с усилителем – причина поражения электрическим током со всеми вытекающими трагическими последствиями. При покупке УЗО электронного типа следует регулярно проводить тестирование образца. Еженедельные проверки помогут сохранить защитные функции сети.

Отличие между УЗО типа A и AC

По роду дифференциального  тока утечки аппараты защиты делятся на два типа. В бытовых сетях переменного тока напряжением 230 В не всегда возникает переменный ток. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линий.

Электроаппараты типа АС реагирует на нагрузки переменного тока, который возникает в первичных цепях электроприборов: стиральных машин, водогрейных баках и т.д. или при пробое фазы на корпус.

Устройство защитного отключения типа A реагирует на постоянный и переменный пульсирующий ток. Это дает более высокую чувствительность к изменению рабочих параметров прибора.

Постоянный пульсирующий ток утечки возникает в электроприборах, где в электрических схемах присутствуют вторичные цепи (микроволновые печи, светодиодные светильники, и другая электротехника с импульсными блоками питания и элементами электронного управления). При повреждении вторичной коммутации возникает утечка импульсного постоянного тока.

УЗО типа А стоят минимум в 2 раза дороже аналогов. Поэтому целесообразность покупки их должна быть оправдана.

Важно: согласно действующим ПУЭ (п.7.1.78 7-е изд.) для бытовых потребителей рекомендована установка защитных аппаратов с маркировкой А.

Устройства в зависимости от характера действия имеют соответствующую маркировку на корпусе: буквенная аббревиатура и эмблема в виде синусоиды.

elektro220v.ru
