Как работать индикаторной отверткой, способы ее применения

Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.

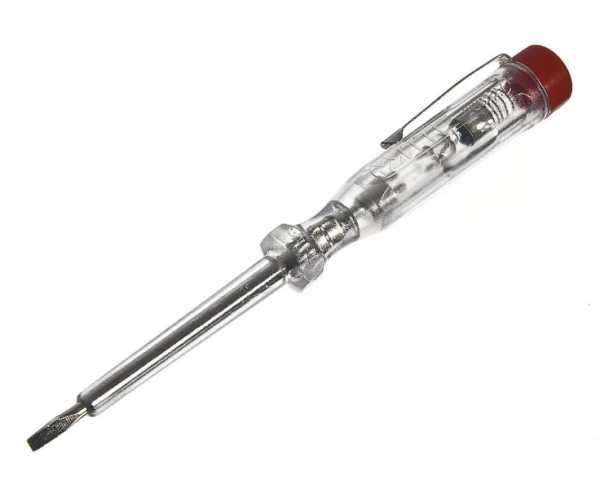

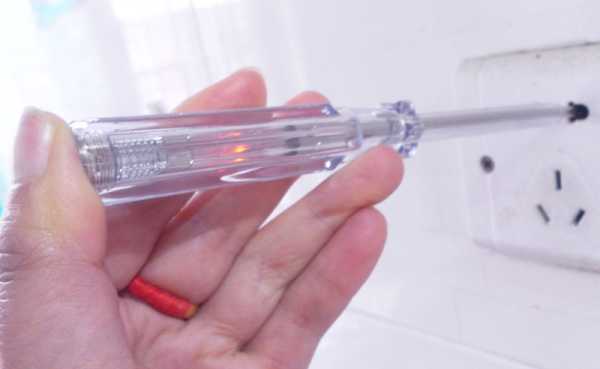

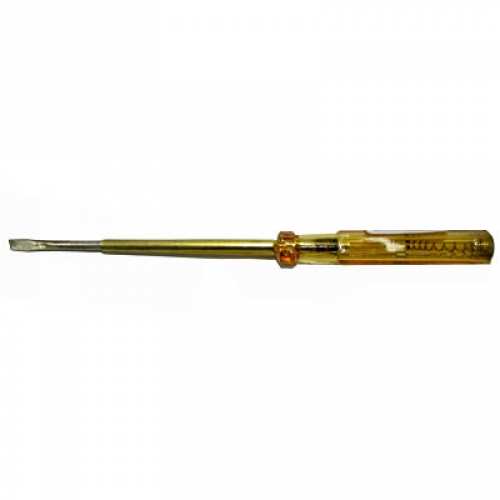

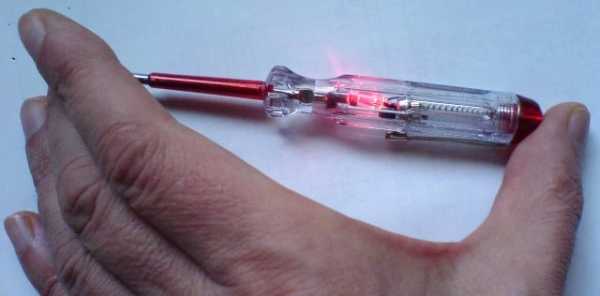

Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

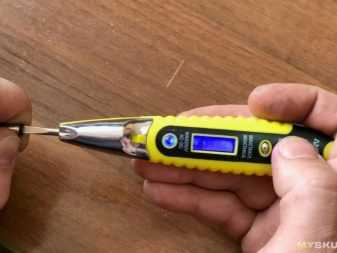

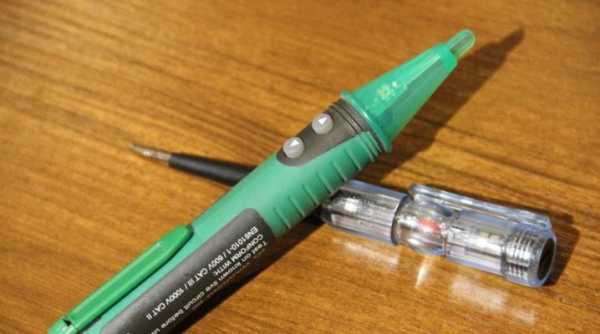

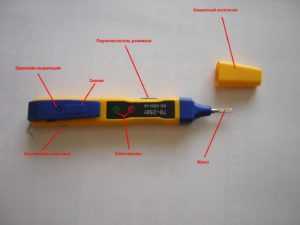

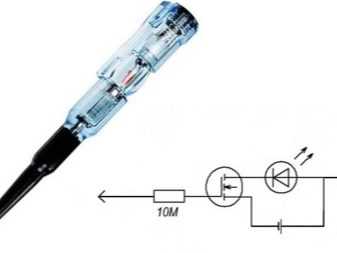

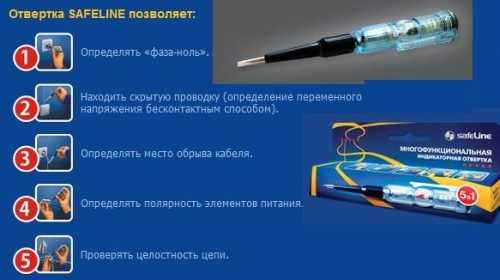

Более широким функционалом обладают варианты со встроенными элементами питания.

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

Как проверить индикаторную отвертку

Прежде чем приступать к поиску фазы, необходимо обязательно убедится в исправности индикаторной отвертки.

Для этого достаточно прикоснуться жалом к проводу, заведомо находящемуся под напряжением.

Отвертки с батарейками проверяются проще – нужно дотронуться одновременно до контакта на торце рукоятки и до жала.

Если инструмент рабочий, на его лицевой панели загорится за счет индукции свет индикатора.

Чтобы узнать как работать индикаторной отверткой рассмотрим основные виды проверки.

Основные виды проверки

Проверить наличие фазы на проводнике можно несколькими способами.

При использовании тестера с неоновой лампой подойдет только контактный способ, а вот индикаторы со встроенными батарейками позволяют определить присутствие напряжения, не прикасаясь к самому проводнику.

Разберем на примере обыкновенной розетки.

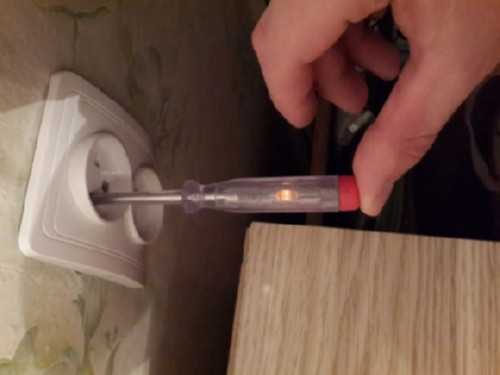

Контактный способ

Чтобы определить фазу в сети переменного тока, необходимо прикоснуться щупом отвертки непосредственно к одной из клемм розетки.

Если светодиод загорелся – это фаза.

В противном случае на выбранной клемме ноль.

Внимание!

Следует помнить, если провод отключен от сети, либо же цепь оборвана, индикатор не будет гореть и на фазовом проводе.

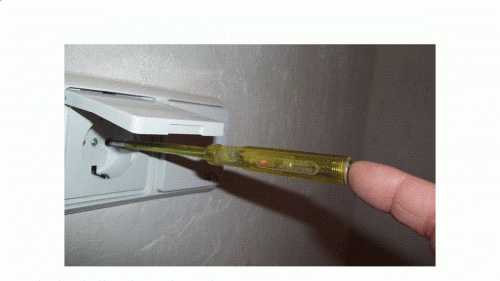

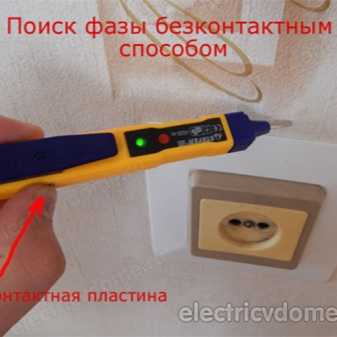

Бесконтактный способ

Этот способ позволяет определить наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за жало, и подносится пятачком – контактом ручки к розетке.

Индикатор загорелся – напряжение есть.

Такой вариант подходит для поиска скрытой проводки в стене.

Помните!

Трение корпуса отвертки о какую-либо поверхность приводит к возникновению статического напряжения, из-за чего возможны ложные срабатывания.

Точность поиска проводки в стенах дома бесконтактным способом минимальна, а совсем бесполезна, если в стеновых панелях есть арматура, искажающая сигнал.

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Сигнал индикатора свидетельствует о плюсе.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

Внимание!

Во избежание короткого замыкания при работе с проводкой автомобиля, плюсовую клемму аккумулятора необходимо отключить.

Поиск фазы и нуля

Что же касается бытовой сети, поиск фазы и ноля заключается в простой поочередной проверке проводов прикосновением жала отвертки к их токонесущим частям.

Если индикатор горит – это фаза.

Следовательно, второй провод является нулевым.

Помните!

Индикатор может показывать фазу на обоих контактах.

Происходит такое, когда оборван нулевой провод.

Если на одном из проводников свечение заметно слабее – это свидетельствует о возникновении “наведенного” напряжения от фазы.

Как правило, случается это при плохом заземлении нуля.

Определение утечки

При возникновении пробоя на корпус электроприбора происходит утечка тока.

Определить ее можно, прикоснувшись жалом пробника к контакту заземления розетки.

Если индикатор засветился – есть утечка.

В поиске причины поможет метод исключения.

Все электрические приборы отключаются от сети, а затем поочередно включаются.

Каждый раз проверяется утечка описанным способом.

Ищем обрыв провода

Если на входе в дом или квартиру ток есть, а в розетках комнат нет, это свидетельствует об обрыве контакта.

Место повреждения проводника приблизительно позволяет найти отвертка-индикатор.

Для этого жало проводится по месту укладки провода, замурованного в стену.

На обрыве индикатор престанет гореть.

Чтобы проверить целую линию проводки, нужно взять индикатор с батарейкой.

Дом необходимо обесточить, взять оголенный провод в одну руку, а жалом отвертки провести по жиле.

Индикатор перестанет гореть на обрыве.

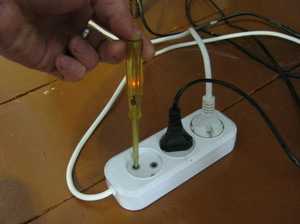

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Проверка исправности ламп накаливания

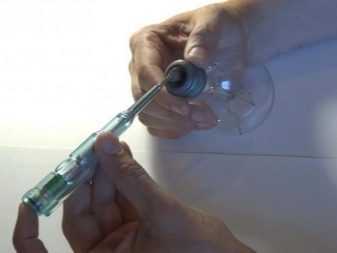

Этим способом можно проверять обыкновенные лампы накаливания прямо в магазине.

Нужно взять в руку индикаторную отвертку, пальцем коснуться контакту на рукояти, а жалом дотронуться до центрального контакта лампы.

Второй рукой взять лампу за металлический цоколь. Лампа будет исправна, если индикатор загорится.

Проверка нагревательного ТЭНа

Проверить нагревательный ТЭН на исправность, не вытаскивая его из нагревательного прибора, имея под рукой индикаторную отвертку, очень просто.

Нужно палец положить на ее торцевой контакт, жалом коснуться одного из контактов ТЭНа, а второй рукой дотронуться до другого контакта.

Индикатор загорелся – ТЭН исправен.

Внимание!

Перед проверкой нужно обесточить оборудование и отсоединить от нагревательного элемента все провода.

Определение правильного положения выключателя

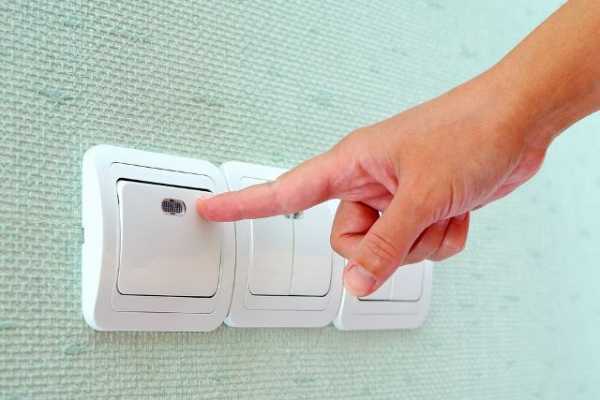

При монтировании выключателей, для удобства их устанавливают таким образом, чтобы в положении “вверх” они замыкали цепь, а в положении “вниз” размыкали.

Пробник позволяет до монтажа определить, какое положение за что отвечает.

Жалом отвертки с пальцем на торцевом контакте нужно дотронуться до одной из клемм выключателя, а скрепкой в другой руке – ко второй клемме.

Индикатор горит только во включенном состоянии.

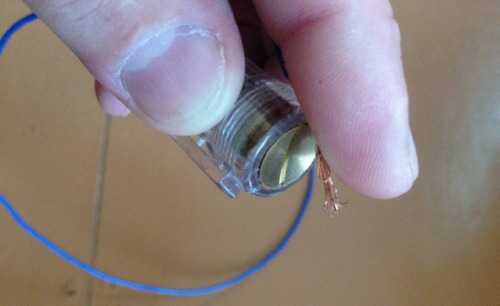

Проверка напряжения на изолированном проводе

Иногда случается так, что при ремонте под слоем старой штукатурки находится неизвестный провод.

Перекусывать его можно только в том случае, если он обесточен.

На помощь опять приходит отвертка с индикатором.

Инструмент берется рукой за жало, а торцевой контакт прислоняется к проводу.

Свечение индикатора сигнализирует о наличии тока в проводнике.

Теперь вы знаете как работать индикаторной отверткой, остается выбрать подходящую для себя модель.

Для этого ознакомьтесь с видами этого инструмента здесь

instrumentn.ru

как ею пользоваться? Как работает индикатор? Особенности тестера напряжения со светодиодом. Принцип работы отвертки-пробника

Нет различия в сфере использования простой и электронной отвертки — просто у второй функциональность шире. С помощью такого простого инструмента можно определить напряжение в сети. Для этого в ее конструкции предусмотрен специальный индикатор.

Особенности

Среди особенностей индикаторных отверток можно выделить наличие с одной из сторон индикатора, который загорается при прикосновении жала к току. Перед использованием такой инструмент обязательно требуется проверять, поскольку если его целостность будет нарушена, то пользователь может пострадать от поражения электричеством.

Когда ток проходит через резистор внутри корпуса такой отвертки, лампочка сверху начинает гореть, но для этого потребуется прикоснуться пальцем с другого конца, таким образом замкнув цепь.

Пользователю необязательно знать, как устроен такой инструмент, чтобы научиться им пользоваться. Он прост в обращении и не требует никаких дополнительных навыков и умений.

Устройство

Рассмотреть, как устроена такая отвертка, можно для общего развития, чтобы понимать, в чем принцип ее работы и почему в некоторых случаях она может не показывать ток, даже если он присутствует в сети.

Если положить рядом обычную и электрическую отвертки, то они не будут сильно отличаться друг от друга. Корпус такого инструмента изготавливается из материала, который по технике безопасности не пропускает ток. Тем самым пользователь не может пострадать при контакте отвертки с током.

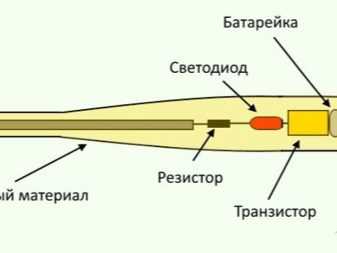

В конструкции не так много основных элементов:

• корпус, изготавливаемый из материала, не проводящего ток, с жалом с одного конца и изолированной рукояткой с другого;
• резистор;
• лампочка;
• контактная пластина.

Когда все эти элементы соединены, пользователь получает универсальный и доступный инструмент, который крайне необходим при устранении неполадки с подачей тока.

Принцип работы

Любой, независимо от типа, пробник работает для измерения напряжения. Его главный принцип — проведение электрического тока через металлическое жало при прикосновении к фазному проводу сквозь резистор напрямую к лампочке.

Использовать такой агрегат можно и для выполнения простых задач — закручивание саморезов, винтов. Но жало применяется и для проверки наличия тока в сети. Для этого им необходимо дотронуться до оголенного провода или воткнуть в отверстие розетки. Именно благодаря резистору, который имеется в конструкции и обладает высоким сопротивлением, пользователя не поражает током.

Роль индикатора чаще всего играет неоновая лампа. Пружина в конструкции необходима, чтобы улучшить контакт с пластиной. Как видно, принцип работы такого инструмента довольно прост.

Виды

В продаже есть много вариантов того, как может выглядеть тестерная отвертка. Одними из самых дорогих считаются варианты с функцией обнаружения скрытой проводки, цифровые со звуком.

Простая с неоновой лампой

Одна из самых простых моделей — с неоновой лампой в конструкции. Такая многофункциональная отвертка оснащается индикатором контактного типа. Как только ток попадает на жало, об этом сигнализирует загорающаяся лампочка. Торцевая часть на рукоятке — вторая часть конструкции, где замыкание производится за счет прикосновения человека, обычно ставят палец.

Если лампочка горит, значит, фаза есть. Порог индикации — от 60 Вт, и это один из недостатков такого оборудования. Лучше использовать подобное устройство с цепью переменного тока, поскольку найти обрыв электроцепи мастер с такой отверткой не сможет.

На батарейках со светодиодом

Светодиодная отвертка, работающая на батарейках, относится к инструментам, которые принято называть в профессиональном мире бесконтактными, многофункциональными. В конструкции имеется дополнение — биполярный транзистор, который позволит узнать, где произошел обрыв, какой провод фазный и какова полярность источника электричества. Такой активный тестер используется нередко в профессиональных кругах по той причине, что может помочь отыскать проводку под слоем штукатурки или другого покрытия.

Тестер бесконтактного типа

Этот тип отличается от других тем, что имеет низкий порог индикации при выявлении напряжения. Его можно использовать при показателе менее 60 В, в остальном использование и принцип работы ничем не отличаются от других индикаторных отверток.

Электронные индикаторы

Более современными стали индукционные пробники с диэлектрическим покрытием, в конструкции которых предусмотрен звуковой сигнал и дисплей. Освоить основные принципы работы такого устройства может даже неопытный пользователь. Если возникают сложности, к каждому изделию прикладывается подробная инструкция от производителя.

Рейтинг лучших производителей

Если говорить о рейтинге лучших, то китайские товары не на последнем месте, напротив, они занимают лидирующие позиции благодаря небольшой цене, удобству использования и качеству сборки.

При выборе подобного инструмента стоит обращать внимание на производителя, если не хочется, чтобы средства были потрачены впустую. Если планируется выполнять монтажные работы на электрических сетях, тогда стоит присмотреться к Wera. Их изделия поставляются в продажу с диэлектрическим покрытием и крестообразным шилом на конце. Изготавливаются отвертки из качественных и надежных материалов. При работе в сложных условиях лучше отверток от компании MATRIX просто не найти, поскольку они позволяют дотягиваться до точки даже в труднодоступных местах.

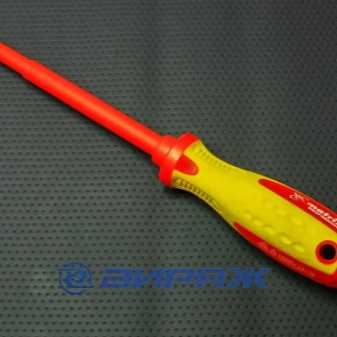

Изделия KRAFTTOOL используются при необходимости долго ввинчивать и выкручивать болты, а вместе с тем проверять напряжение по ходу выполнения поставленной задачи. Работают такие индикаторные отвертки от батарейки.

Китайский производитель FIT предлагает бюджетный инструмент с большим количеством функций. Что касается качества, то оно на среднем уровне.

Если хочется индикаторную отвертку, которая будет отвечать всем требованиям, тогда стоит обратить внимание на изделия немецкой фирмы GROSS. Эти изделия зарекомендовали себя только с хорошей стороны, поэтому и ценятся профессионалами.

Есть и американские изготовители, которых ценит потребитель, и один из них – Stanley. Первостепенно профессионалы и любители отмечают удобство использования индикаторных отверток этой марки.

Есть и наши отечественные модели, заслуживающие не меньшего внимания. Можно взять в качестве примера бренд STAYER, поставляющий на рынок изделия по доступной простому обывателю цене. При этом качество находится на высоком уровне, а кроме того, радует долговечностью.

Как выбрать?

Если индикаторную отвертку выбрать правильно, то и удовольствие от покупки не испортит неприятный осадок от разочарования, которое придет, когда станет понятно, что инструмент не выполняет поставленной задачи. В первую очередь покупателям советуют принимать во внимание технические характеристики товара. Очень многое, в том числе и удобство, зависит от формы и размера корпуса.

Рукоятка должна хорошо ложиться в руку, поэтому важно, чтобы она отличалась эргономичностью. Что касается цвета, то тут у каждого свои предпочтения.

Несмотря на то что такой инструмент обладает простой конструкцией, его функциональность играет немаловажную роль. Отвертка должна не только справляться с обычными задачами, то есть вкручивать и выкручивать болты, но и качественно и без перебоев показывать наличие напряжения (желательно, если с ее помощью возможно найти обрыв на линии под отделкой).

Лампочка в конструкции может быть как светодиодной, так и неоновой, правда, лучше второй вариант. На более дорогих моделях также может присутствовать дисплей, на который выводится необходимая пользователю информация, а при нахождении тока звучит сигнал.

Если рассматривать как определяющий фактор при покупке стоимость, то тут можно сразу отметить: от отвертки, у которой цена очень низкая, не стоит ждать чего-то особенного. Как правило, срок жизни таких изделий тоже минимальный.

Следует знать, что такой инструмент, независимо от его модели, рассчитан на работу при напряжении до 1000 В. Не стоит упускать из внимания тип, качество материалов, которые производитель использовал при производстве отвертки. Иногда случается так, что цена совершенно не оправдывает качество, и пользователь явно переплачивает за бренд, но не за качество.

В лучшем варианте стержень и наконечник изготавливаются исключительно из инструментальной стали. Это именно тот материал, который способен выдержать возлагаемую нагрузку в течение всего срока эксплуатации. Ручка в конструкции должна находиться дальше от наконечника. Покрытие сверху — только диэлектрик, который и обеспечивает безопасность пользователю.

Хорош тот производитель, который поставляет свой инструмент вместе с батарейками. На первом этапе это позволит сократить расходы на обслуживание индикаторной отвертки. Если их нет, то придется купить отдельно, разобрать корпус, вставить в разъем и снова собрать, только после проверить инструмент на работоспособность.

Есть наиболее часто встречающиеся ошибки, которые допускают покупатели при выборе товара описываемой категории.

• Если наконечник на отвертке будет меньше имеющегося крепежа, то пользователь столкнется с проблемой: в процессе эксплуатации прокрутить болт будет непросто, а если ставится крестообразный наконечник, то его зубья начнут изгибаться.
• При слишком большой величине толщины наконечника он просто не войдет в паз.
• Не стоит выбирать изделия, у которых ручка изготавливается из пластика, поскольку при длительной работе ладонь будет потеть, отвертка — прокручиваться, а корпус — натирать кожу. Лучше, если ручка прорезинена.
• Для каждого конкретного болта стоит подбирать соответствующий наконечник, а иначе либо качество работы будет низкое, либо срок эксплуатации инструмента снизится.

Как пользоваться?

Чтобы радоваться выполненной работе, необходимо правильно использовать даже такой простой инструмент, как индикаторная отвертка. Чтобы проверить заземление в розетке, потребуется взять инструмент за диэлектрическое покрытие и вогнать в розетку, прижав с обратной стороны палец.

Более дорогие модели могут помочь прозвонить провода. Как это делать, можно прочесть в инструкции от производителя, которая есть в коробке. Зачастую утечка тока — первая проблема, когда используется описываемый инструмент. Неважно, что пострадало: патрон в люстре или выключатель света, — найти пробой просто, если знать, где пролегают в стене провода.

Жало подносят к отделке и ведут им, пока не обнаружится сигнал. Именно в этом месте находится участок обрыва. Бывает так, что отвертка не реагирует на наличие напряжения. Решается проблема очень просто: необходима замена батареек. Бояться нечего, ведь разобрать и собрать изделие может даже новичок.

При помощи индикаторной отвертки можно определить ноль и фазу, что крайне необходимо, когда провода не имеют соответствующей маркировки. Для этого достаточно прижать жало отвертки к проводу:

• если лампочка горит, соответственно, это фаза;
• при ноле отвертка никак не отреагирует.

Нельзя забывать, что при использовании тестера с другой стороны необходимо обязательно прикасаться пальцем, а иначе лампочка не загорится, поскольку цепь не замкнется.

Бывает и так, что появляется необходимость проверить переноску, поскольку пользователю непонятно, есть в ней ток или нет, возможно, отсутствие электричества связано с неисправностью розетки. В этом случае все обстоит гораздо сложнее. На первом этапе пользователь должен отсоединить удлинитель от возможного источника электричества. Теперь цепь закорачивается, создается перемычка из проводов, а между ними устанавливается розетка. Жалом прикасаются к одному из концов вилки удлинителя:

• при наличии горящей лампочки можно говорить о том, что проблем нет;
• если она так и не загорелась, то переноска находится в нерабочем состоянии.

Если во время ремонта неизвестно, где находится проводка, в этом случае тоже можно использовать индикаторную отвертку. Правда, высокой точностью такой инструмент не обладает, но все же может стать незаменимым помощником. В среднем погрешность варьируется от 15 до 20 см. В любом случае и этого достаточно, чтобы можно было говорить о безопасном выполнении работы для пользователя. Но обнаружить обесточенный или экранированный провод такой инструмент не может и вовсе.

Чтобы отвертка функционировала нормально, ее требуется вовремя проверять и следить за качеством установленных батареек. Обязательно на корпусе должны отсутствовать любые повреждения, поскольку в этом случае эксплуатация может быть просто небезопасной для человека, — это не настолько дорогое оборудование, чтобы его нельзя было заменить на новое.

Если тестер не работает, возможно, причина в том, что батарейки сели. Хоть их и хватает на долгое время, все равно приходит срок, когда требуется производить замену. Как и в других случаях, важно соблюдать полярность, а иначе от смены батареек толку не будет.

Прелесть такого инструмента в том, что он прост в использовании. Освоить навыки управления с ним может каждый, главное — подробно изучить предлагаемую производителем инструкцию. Если следить за состоянием индикаторной батарейки, то ее замена потребуется пользователю нескоро. Важно не экономить вначале — не брать дешевую продукцию сомнительного качества от производителей, которые еще неизвестны рынку.

Обзор индикаторной отвёртки смотрите в видео ниже.
