Как отремонтировать педаль для швейной машины

Ножная электрическая педаль неисправна

Поломка ножной электрической педали для швейной машины, или оверлока ведет к невозможности использования вышеперечисленной техники. Может стать такое, что электромотор не откликается нажатием ногой на пускатель и швейная машинка не шьет.

Но также бывает что она срывается с места, как угорелая. Механизм работает на максимальной скорости, на какую только способен электропривод. И в первом и во втором случаях, становится ясным, что дальнейшее использование такой педали не представляется возможным.

Явно выраженные неисправности корректора оборотов легко устранить самостоятельно, своими руками. Немного сложнее исправляется плохая регулировка частоты вращения, или недобирание оборотов. Убедитесь, что неисправным является только пускатель швейной машины и попробуйте починить.

Пытаясь произвести ремонт электрической педали, вы ничего не потеряете. Если ничего не получится, всегда можно купить новую педаль, или электропривод хоть на машинку – хоть на оверлок. Сейчас такое приобретение не является проблемой, особенно в нашем интернет-магазине.

Ремонт швейной педали, с чего начать?

В ремонте ножной электрической педали для швейной машины, или оверлока существуют некоторые сложности, которые вам необходимо решить сразу. Во-первых убедитесь в том, что неисправна электрическая педаль швейной машины, что сломана только она и ничего больше. Проверьте отдельно мотор швейной машины, подсоединив к нему напрямую провод из розетки.

Далее убедитесь в целостности сетевого шнура электропривода швейной машины, проверьте его на обрыв, на повреждение изоляции и при необходимости подремонтируйте. Внимательно осмотрите контактный разъем ножной педали в месте соединения с контактной колодкой электрического шнура. Также проверьте соединение контактной колодки электрического шнура со швейной машинкой / оверлоком. На контактах не должно быть окислений и зеленой ржавчины. Пластик вокруг контактов не должен быть оплавленным.

Электрический шнур, соединяющий ножную педаль со швейной машинкой, имеющий видимое оплавление вокруг электрических контактов подлежит полной замене на новый. И лишь последовательно проделав наши рекомендации и устранив найденные неисправности, можно еще раз попробовать пошить на швейной машине с ножной педалью, которую вы считали неисправной.

Может всё и заработает, ну а если нет, то вы точно убедитесь в неисправности ножной электрической педали для швейной машины, что для ножной педали необходим ремонт или замена на новую.

Отличия в ремонте педалей с реостатом и электронных швейных педалей

Если ножная электрическая педаль для швейной машины / оверлока неисправна, то перед ремонтом убедитесь какого типа у вас педаль. Если электрическая ножная педаль для швейной машины реостатного типа, можете начинать её ремонтировать.

Если ножная педаль электронная ( внутри педали находятся различные микросхемы, радиодетали), то вам ещё потребуется специальная аппаратура и знания в области радиоэлектроники. Как отличить педаль реостатного типа от электронной педали? Реостатная ножная педаль для швейной машины тяжеленькая, увесистая, корпус ножной педали твердый, не прогибается при нажатии пальцем. А электронная ножная педаль такая легкая, как будто внутри у неё ничего нет.  Ремонт электронной ножной педали обычно доверяют специалисту-радиомонтажнику. Стоимость ремонта электронной ножной педали в сервисном центре обычно составляет 1500-2000 руб и является практически такой же, как и цена на покупку новой ножной педали для швейной машины.

Так что если у вас неисправная электронная ножная педаль для швейной машины / оверлока, лучше купите у нас новую и не тратьте свое драгоценное время впустую.

Если у вас электрическая ножная педаль реостатного типа, ремонт такой ножной педали будет произвести легче. Неисправности педалей реостатного типа можно выявить визуально. Чаще всего в ножной электрической педали с реостатом разбивается ее корпус. Так как реостатная педаль при длительной работе имеет свойство хорошо нагреваться, корпус такой педали изготавливают из специальный жаростойкой пластмассы.

Такой пластик очень хрупкий и любая ножная педаль, изготовленная из этого пластика, при падении на твердый пол – обязательно разобьется. Можно попытаться склеить воедино разбитые осколки ножной педали при помощи клея, но не забывайте что электрическая педаль для швейной машины имеет свойство к нагреву. При разогреве педали размягчается клей, соединяющий разбитые части педали, становится непрочным. И такая педаль может внезапно развалиться при нажиме ногой, а далее поразить вас электрическим током.

Склеивать ножную электрическую педаль реостатного типа можно, если от нее отвалилось  что-то незначительное. Но если в ножной педали разбилось соединение ( отвалилось ушко), соединяющее верхнюю и нижнюю половину педали, или она разбилась на несколько частей – такую педаль необходимо заменить на новую.

Специфика использования ножных электрических педалей реостатного типа также  не рекомендует резких нажатий на педаль, так дольше прослужит реостат. Нельзя надолго оставлять ножную электрическую педаль подключенной к сети. Если корпус ножной электрической педали для швейной машины не имеет визуальных повреждений, откройте педаль, осмотрите внутреннюю начинку, пошатайте провода, реостат педали и при необходимости укрепите их, если болтаются. Пропаяйте места соединений проводов, внутренних элементов педали паяльником. На этом можно сказать что ремонт ножной педали реостатного типа закончен, можете её пробовать в работе.

Если ничего не изменилось, значит в ножной педали прогорел реостат, необходима его замена. А так как реостаты для ножных педалей нигде не продаются, вам необходимо купить новую ножную педаль для швейной машины / оверлока.

Ремонт электронной педали для швейных машин похож на ремонт педалей реостатного типа. Все абсолютно также: вы открываете педаль, осматриваете, пропаиваете повторно паяльником подозрительные места. Вот и все, что вы можете сделать своими руками при ремонте швейной педали электронного типа.

Более сложный ремонт электронной ножной педали сможет осуществить только наладчик радиоэлектронной аппаратуры, имеющий у себя под рукой тестер, осциллограф и самое главное – знание своего дела. Далее мы предоставляем видео, в котором подробно расписано как отремонтировать ножную педаль для швейной машины своими руками, самостоятельно.

Как отремонтировать ножную педаль для швейной машины своими руками, видео

Электропривод, педаль и мотор для швейных машин Чайка, Подольск, Veritas (Веритас), Radom, Tikka и др., для наружной установки на швейную машину.

Ножная электрическая педаль для швейных машин BROTHER (БРАЙЗЕР), электромеханического типа с электрическим шнуром в комплекте, оригинальная.

Ножной корректор скорости, электрическая педаль для швейных машин JANOME (ДЖАНОМЕ) c электрическим шнуром, электронного типа.

Ножная педаль на швейные машины ASTRALUX (АСТРАЛЮКС), электрическая со встроенной защитой по перегрузке, обновлённая, усиленная.

Польский электропривод TUR-2, педаль-мотор-шнур электрический-приводной ремень-крепёж, для наружной установки на швейные машины старого типа.

Электрическая ножная педаль для оверлока JUKI (ДЖУКИ), на модели JUKI MO 654 DE, JUKI MO 644 DE, JUKI MO 51, для коверлока JUKI MO 735, электронного типа, родная.

Практическое руководство по ремонту ножных педалей для швейных машин и оверлоков своими руками. Посвящается тем, кто решил сэкономить ценой собственного здоровья. Последовательная методика добивания электрической швейной педали, вплоть до покупки новой в интернет-магазине.

Педаль для швейной машины | Швейная машина

Педаль для швейной машины: нажал и поехали!

Педаль для швейной машины — это пусковой механизм начала всей работы аппарата. Это что касается современных электрических вариантов. Мастера, которые пересели работать на них с ручных устройств, остаются в восторге от удобства и комфорта процесса. Они осознают, что неисправность педали может принести много неудобства в функционировании оборудования, поэтому готовы отремонтировать педаль для швейной машины своими руками. Если знать все особенности и составляющие её работы, сделать это будет несложно.

Что представляет собой педаль для швейной машины

Швейные устройства делятся на:

• механические;
• электрические.

Педаль для швейной машины с реостатом

Есть устройства, которые работают по механическому принципу — их педали представляют только реостат, который состоит из круглых пластинок графита. Когда последние «прогорают», на их поверхности начинает выступать налет — он-то и будет являться препятствием к тому, чтобы мог полноценно проходить электрический ток.

Обычно такое случается после многолетней службы и самым первым «тревожным звоночком» здесь будет являться медленность оборотов в работе устройства. Вторым симптомом станет то, что педаль швейной машинки будет срабатывать только под конец её нажатия.

Последствия игнорирования проблемы плачевны: такая педаль от швейной машины в один прекрасный день просто разлетится на осколки. В этом случае восстановление её работоспособности будет заключаться в том, чтобы склеивать её по кусочкам. Да и то, проще будет заменить деталь на новую.

Как понять, что в вашем швейном устройстве стоит именно реостатный вариант? По весу — он оказывается намного тяжелее из-за конструктивных внутренних особенностей.

Особенности работы педали для швейной машины с электроприводом

В отличие от своего более простого аналога, педали современных устройств работают от заложенного в них электропривода — такие варианты изготовлены из пластика и имеют легкий вес. В случае непредвиденной поломки восстановление будет являться более сложным процессом, в который не стоит «влезать» дилетанту. Здесь нужны будут специальные знания в области электроники: они позволят определить, целостна ли поверхность педали от швейной машины, нет ли повреждений на пайках, а, возможно, что и где-то оторваны проводки. Иногда для выяснения вопроса приходится применять даже специальные приборы — тестер и осциллограф (которые, разумеется, есть не у всех обывателей).

Такая педаль от швейной машины может начать «капризничать» следующим образом: устройство останавливается на полном ходу и возобновляет ход только после многократного нажатия опять же на педаль.

Как понять, что сломалась именно педаль, а не заложенный в ней электродвигатель? Во-первых, об этом даст знать отсутствие запаха: если нет сильно выраженного запаха горелой проводки, то электропривод здесь не при чем. Тем более, что он не будет и горячим.

Как отремонтировать педаль для швейной машины своими руками

Можно разобрать педаль для швейной машины своими руками: для этого достаточно будет вытащить втулку, которая надежно зажата винтом. Достаточно отвернуть его, чтобы втулка снялась и был получен доступ к «внутреннему миру» детали.

Возможно ли провести ремонт испорченной детали самостоятельно? Если она представляет собой реостатный образец, то можно попытаться сделать это даже самой мастерицы. Для этого при первых признаках возникновения проблемы можно попробовать просто сдвинуть корпус реостата. Возможно, этим самым методом получится отрегулировать плавную работу.

А вот с трудностями которые представляет собой поломка педали с электродвигателем, справится далеко не всякий специалист из ателье по ремонту швейных машин. Тут логичнее всего будет посоветовать обратиться даже к человеку, занимающемуся ремонтом в телемастерских. Такой профессионал обязательно проверит следующие моменты:

1. Не окислены ли контакты от соединительных вилок? Если да, их можно просто почистить наждачной бумагой.
2. Не оборвался ли провод, находящийся внутри изоляции? А вот здесь для определения проблемы как раз и пригодится тестер. Кстати, если есть обрыв в одном месте, лучше всего заменить всю проводку целиком (что опять же, логичнее доверить только специалисту).
3. Не вышла ли из строя главная радиодеталь под названием тиристор, который сможет поменять только сведущий в этом вопросе человек.

Профилактика возникновения проблем с педалью для швейной машины

Существуют такие педали, которые очень редко сталкиваются с насущным вопросом ремонта. Например, повезло обладателям «Чайки», «Веритаса» и «Подольска», которые идут в комплекте с электродвигателем TUR-2 (пользователи и специалисты отмечают хорошее качество обоих составляющих). А педали старых прямострочных устройств типа «Зингер» и вовсе имеют толстый провод с изоляцией внутри — такую будет очень трудно порвать.

Есть ряд мер, соблюдение которых отодвинет в сторону вопрос ремонта этого устройства (за его ненужностью). Правила просты:

1. Следует аккуратно обращаться с самой деталью, которая имеет хрупкий корпус.
2. Важно не оставлять швейную педаль на длительное время включенную в розетку. Это действие способно привести к перегреву детали.

Итак, важная составляющая работы швейного устройства под названием педаль — совсем не «капризна», если соблюдать элементарные основы обращения с ней. В случае же непредвиденной поломки следует доверить это дело специалисту.

---

Вам понравилась эта статья? Поделитесь ею с друзьями!

Возможно, Вас заинтересует

Метки страницы: Педаль для швейной машины, Педаль для швейной машины своими руками

ремонт своими руками, как разобрать

Швейная машинка — удобное оборудование для качественного и быстрого пошива одежды. Почему ломаются педали от этой машины, как они устроены и можно ли осуществить ремонт электропривода швейной машины? Об этом далее.

Первые модели педалей

Первые педали появились в 1830 году, когда Бартелеми Тимонье механизировал работу со швейной машинкой. Это были реостатные модели. Они состояли из реостата, выполненного с большим количеством графитовых пластин, и вплотную прилегают друг к другу. Работали в качестве включателя и выключателя электропривода. Работа с оборудованием происходит плавно и постепенно. Благодаря им возможно было осуществлять регулирование скорости труда и изменять показатель напряжения, подаваемый на автомобильный привод. В итоге, менялось частотное вращение вместе со скоростью работы.

Первые модели

Причины поломки

На данный момент педали бывают механическими и электроприводными. Ломаются они часто из-за контактного окисления в соединительных вилках или обрыва электропровода внутри шнуровой изоляции. Окисление появляется из-за слишком туго натянутого ремня в устройстве, тяжелого хода швейной машины, попадания влаги внутрь конструкции, ветхости, скрутки и плохого соединения контактов.

Оно устраняется несложно. Просто необходимо очищение контактов с помощью наждачки. Что касается проводного обрыва, следует воспользоваться тестером, чтобы его найти и починить провод.

Неправильное использование как основная причина поломки

Обрывается провод изнутри изоляционного процесса по разным факторам. Как правило, в итоге неправильного использования. К примеру, проводной обрыв происходит, если постоянно выдергивать вилку из розетки за шнур или наступать на контакт угловатыми и тяжелыми предметами. Устранить обрыв провода возможно, не выискивая место облома. Достаточно заменить всю проводку. Однако замена проводки обходится дороже новой швейной машины.

Обратите внимание! Причина поломки может быть в выходе из строя электродвигателя. Часто это происходит из-за перегрузки, недопустимого высокого или низкого напряжения, неисправности при двигательном монтаже, неисправности в механической машинной части, длительной непрерывной работы двигательной системы и повышенной тяговой нагрузки на систему.

Нередко двигатель не ломается, а сильно перегревается. Это происходит из-за зависания щеток и внутривиткового замыкания в двигательных обмотках.

Короткое замыкание

Как устроена педаль для швейной машинки

Швейные педали Brother или Singer (Зингер) устроены очень просто. Они состоят из выключателя, реостата, графитовых круглых пластинок, иглы по инструкции. Работают долго и выходят из строя без внешних признаков. Главный признак, указывающий на поломку, это медленный оборот, когда на педаль нужно надавливать до конца для стабильной работы. Это явный признак для покупки новой модели. Чтобы не покупать новую машинку с педалями, можно наладить электроприводную работу устройства.

Конструктивные особенности

Особенности работы с электроприводной моделью

Отличаются электроприводные педали от советских ножных пластиковым корпусом и легким весом, пластмассовым корпусом и легкостью работы. Внутри располагается лишь небольшая плата. Еще одним отличием является монтировка провода непосредственно в корпус.

При поломке починить электроприводные устройства сложно. Потребуется профессиональная помощь электрика. Нужно будет найти повреждение на пайке или оборванную проводку. Иногда требуется использовать в таком случае специальный тестер с осциллографом. Электроприводные модели капризничают. Они могут внезапно остановиться и возобновить свою работу только при частом нажатии.

Электроприводная модель

Можно ли сделать ремонт

Электронные педали часто даже мастер не может отремонтировать. Внутри них имеется микросхема с платой и поэтому обязательно нужно использовать схему с тестерами. Доверить работу потребуется профессиональному электрику. Перестают работать сразу и обязательно в тот момент, когда они особенно нужны. Происходит это из-за выхода из строя главной радиодетали (тиристора).

Самостоятельный ремонт

Как отремонтировать педаль для швейной машины своими руками

Педаль для швейной машины можно отремонтировать своими руками. Для начала нужно разобрать ее. Все, что нужно для этого, это убрать зажатую винтом втулку, отвернув винт.

Обратите внимание! Ремонт осуществить возможно с реостатным образцом. Чтобы понять, в чем причина его неисправности, нужно убрать корпус. Возможно, убрав корпус, получится обеспечить нормальную работу без вызова мастера и покупки новых деталей.

Что же касается поломки электродвигательной модели, то тут сможет справиться только электрик. Самостоятельно отремонтировать ее нельзя. Мастер сможет быстро найти причину и устранить ее. Дело может обстоять в окислении контактов, обрыве провода и выходе из строя тиристора — главной радиодетали. В предпоследнем и последнем случае, как правило, рекомендуется покупать новое оборудование.

Ремонт детали

Восстановление работоспособности педали швейной машины «Веритас»

Чтобы восстановить работоспособность педали «Веритас», нужно выяснить причину неисправности. Если она заключается в частоте вращения электродвигательного вала, то можно применить угольный резистор, трехступенчатый дискретный резистор. Переделывается модель с основания и подвижной части. Для этого удаляется соединяющая их в единое целое ось, а потом убираются все детали. Далее убираются выступы. Доработке подвергаются только языки. Их высота уменьшается при помощи паяльника. Затем в них проделывается паз

Восстановление работоспособности педали швейной машины «Веритас»

Как разобрать педаль от швейной машинки Janome

Разобрать педаль СССР можно, применяя плоскую отвертку с той стороны, где находится тонкая сторона педали и сочленение половин. С помощью инструмента нужно подцепить корпус и разделить половины устройства. Лучше всего разбор детали доверить профессиональному мастеру, поскольку при отсутствии понимания механизма ее работы, можно повредить контакты и тогда все, что останется пользователю, это купить новое устройство.

Разборка педали швейной машинки Janome

Подольск

Как и другие педали, модель «Подольск» состоит из нажимного рычага крышки и графитной кнопки, контактной кнопки, стяжного болта, керамического корпуса, внутренних угольных пластин, запорной планки, гайки, конденсатора и электропривода. Чтобы добраться и осмотреть две последние подольские детали, необходимо взять тонкую отвертку и открутить гайки и стяжные болты на керамическом корпусе запорной планки. Далее приспособить контактную электро кнопку, внутренний столбик угольных пластин и начать ремонт.

Не нужно оставлять без присмотра подсоединенную к сети педаль

После того, как будет выполнен самостоятельный ремонт, оставлять швейные педали, подключенные к розетке на длительный срок без присмотра, нельзя. Из-за плохой реостатной регулировки, педали могут начать перегреваться.

Выходные штекерные контакты, идущие к электродвигательному оборудованию, не должны иметь напряжения из-за полного разъединения электроцепи. Даже после снятия ноги с педалей, слабый ток все равно может там оставаться. Электроцепь замкнется и в итоге электрический двигатель начнет нагреваться. Потом может произойти пожар.

Обратите внимание! Если нельзя проверить наличие напряжения с помощью тестера, нужно просто машинку не оставлять подключенной к розетке.

Соблюдение техники безопасности

Советы по покупке педали для швейной машины

Чтобы купить качественные педали для швейной машины, нужно выбирать модели от производителей. Форма электрического разъема устройства должна совпадать с той, что имеют ножные педали.

Обязательно также стоит осматривать провода на целостность, чтобы не произошло быстрого окисления и возгорания.

Следует отдавать предпочтение тем моделям, которые имеют толстый изоляционный провод. Такой будет сложно порвать.

Необходимо подбирать педали, как и швейную машину, отталкиваясь от мощности и доступной мощности сети во избежание ее перенапряжения.

Критерии выбора швейной машины

В целом, швейная машинка часто ломается из-за неправильного использования инструмента. Отремонтировать ее можно с помощью мастера в Подольске или самостоятельно. Чтобы не пришлось ремонтировать инструмент, важно учесть приведенные выше рекомендации по покупке педалей и не оставлять без присмотра подключенные к сети педали.

Ремонт электропривода швейной машинки своими руками

Многие пользуются швейными машинками с электроприводами.

Бывает выходят из строя электроприводы швейных машин как отечественного, так и импортного производства.

Заменить электропривод дорого, а вот отремонтировать электродвигатель или педаль можно в частых случаях и самому своими руками, сэкономив при этом не малую сумму.

Конечно, встречаются и сложные неисправности, например полностью сгоревший якорь или статор мотора, но это бывает не часто, поэтому остальные неисправности можно устранить самому.

Электропривод для швейной машины

Электроприводов у швейных машин много разных, но принцип один. Ниже один из них:

Электродвигатель Тип МШ-2, 220В, 0,5А, 40Вт

Общие сведения

Электроприводы типов МШ-2 и МШ-2ЭР предназначены для бытовых швейных машин отечественного производства и некоторых моделей импортных машин, оверлоков и бытового инструмента (шлифмашин и т.д).

Структура условного обозначения

• МШ-2ЭР:
• МШ — электропривод для швейных машин;
• 2 — номер модификации;
• ЭР — электронный регулятор напряжения.
• Климатическое исполнение УХЛ,
• категория размещения 4.2 по ГОСТ 15150-69.

Условия эксплуатации

• Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69.
• Эксплуатация внутри помещений при температуре окружающего воздуха от 10 до 35°С.
• Среда невзрывоопасная, не содержащая химически активных смесей, приводящих к разрушению металла и изоляции.
• Эксплуатация на расстоянии не менее 1 м от электронагревательных приборов.
• Хранение в сухом отапливаемом помещении при температуре от 1 до 40°С.
• Защита человека от поражения электрическим током соответствует классу 2 по ГОСТ 12.2.007. 0-75.
• Электроприводы соответствуют требованиям ТУ 16-539.280-78.



Технические характеристики

• Номинальное напряжение, В — 220
• Частота питающей сети, Гц — 50
• Номинальная мощность, Вт — 40
• Номинальный ток, А, не более — 0,5
• Частота вращения вала электродвигателя, мин-1 — 6000±1200
• КПД, % — 45
• Номинальный вращающий момент, Н·м — 0,0635
• Расход электроэнергии, кВт·ч — 0,1
• Масса, кг, не более — 1,8
• Режим работы электродвигателя повторно-кратковременный с продолжительностью включения до 40% времени цикла.
• Наибольшая продолжительность цикла 10 мин: пауза 6 мин, работа 4 мин.
• Количество рабочих циклов не регламентируется.
• Плавность регулирования обеспечивается при установке привода на швейную машину.
• Средняя наработка на отказ — не менее 300 ч.

Конструкция и принцип действия

Электропривод МШ-2 состоит из однофазного коллекторного электродвигателя с последовательным возбуждением с кронштейном, работающего от сети переменного тока частотой 50 Гц и угольного пускорегулирующего реостата.
Электропривод МШ-2ЭР отличается от МШ-2 наличием электронного регулятора напряжения.
Регулирование частоты вращения вала двигателя осуществляется изменением напряжения, возникающим при изменении силы нажатия на педаль.
Направление вращения вала электродвигателя левое, если смотреть со стороны выходного конца вала.
Габаритные, установочные и присоединительные размеры электроприводов МШ-2 и МШ-2ЭР приведены на рисунке, ниже.

Электропривод МШ-2 (с угольным пускорегулирующим реостатом)

МШ-2ЭР (с электронной педалью)

Разборка электродвигателя

Первым делом необходимо снять щетки. Старайтесь делать это аккуратно и не спеша, сама щетка соединена с пружиной и если ее не придерживать может вылететь, а при падении разбиться.

Щетки снимаются с помощью отвертки, необходимо надавить на держатель щетки и повернуть его на 90 градусов.

Пружина, фиксатор, графитовые щетки

Состояние щеток нормальное, трещины и сколы отсутствуют.

Теперь необходимо снять шкив с вала электродвигателя. Делается это просто, как показано на фото, надавливаем на фиксатор и снимаем шкив с вала. Опять же будьте внимательны, фиксатор с пружиной и может улететь, потом будете долго искать.

Шкив, фиксатор

А здесь видно как установить шкив на место, фиксатор вставляем в отверстие на валу, придавливаем его отверткой и насаживаем шкив. Фиксатор под действием пружины войдет в отверстие шкива и зафиксирует его.

Осталось только раскрутить винты с гайками и снять корпус.

Ротор, статор, электродвигатель

Год выпуска 1965, старичок древний, и судя по всему его ни разу не разбирали, возможно меняли щетки. Со временем смазка подшипников высохла, поэтому он сильно и нагревается.

Если надавить на основание подшипника то оно отойдет, получаем хороший доступ для чистки и смазки, ничего не скажешь, удобно.

Здесь видно во что превратилась смазка за долгие годы эксплуатации, подшипник проворачивается с усилием. Для исправной работы двигателя все его подшипники необходимо содержать в чистоте и регулярно использовать качественную смазку для подшипников. На ухудшение смазки подшипника электродвигателя укажут следующие изменения: замедление вращения или остановка колец подшипника, его нагревание или расплавка. Менять смазывающее вещество нужно при его загрязнении и появлении более густой консистенции.

Перед полной заменой смазки необходимо:

• промыть подшипник керосином,
• набить свежую смазку.

Руки и инструменты (деревянные или металлические лопаточки) должны быть чистыми. Пространство между шариками и обоймами заполнить смазкой по всему диаметру.

Смазываем и второй подшипник со стороны крыльчатки.

После нехитрых операций, двигатель заработал как новенький!

А вот второй двигатель МШ-2ЭР (с электронной педалью). Не хотел работать, периодически останавливался или не запускался.

При тщательном осмотре была обнаружена некачественная пайка, может быть заводской брак, а может окисление припоя в результате неправильной эксплуатации. Провод практически болтался, в результате чего электродвигатель нестабильно работал.

Пайка, припой элементов двигателя

Все детали и провод необходимо хорошо залудить, и припаять.
И не забываем про смазку. Она уже сильно загустела. Поэтому сначала очищаем подшипник от старой смазки и забиваем новую.

Мотор заработал стабильно, теперь его ждет долгая жизнь!

Педаль электропривода

Скорость шитья обычно регулируется силой нажатия на педаль электропривода. Двигатель и регулятор оборотов присоединяются к электрической сети с помощью электрошнура. Запуск машины производится путем нажатия на педаль регулятора оборотов. Большему нажатию соответствует большая скорость шитья. После остановки машины необходимо снять ногу с педали во избежание непроизвольного пуска.

Существует множество типов регуляторов напряжения.
Основные типы:

• угольный пускорегулирующий реостат.
• электронный регулятор напряжения.

В педали с угольным реостатом имеется сборка угольных таблеток находящихся в керамическом корпусе. При надавливании на педаль, таблетки сжимаются, в результате чего сопротивление падает и двигатель запускается, чем сильнее сдавить таблетки тем меньше сопротивление и выше скорость двигателя. Основные неисправности в таких регуляторах как и везде, это неисправность кабеля, разъемов, вилки электропитания. Часто сгорают угольные таблетки, в этом случае необходима замена выгоревших таблеток. Если их нет то можно выточить их из графитовых щеток с помощью турбинки и надфиля.

Схема педали для электропривода МШ-2

1 — пускорегулирующая педаль,

2 — контакт шунтирующий,

3 — угольный реостат,

4 -конденсатор КГБИ-0,05 (С2),

5 — конденсатор «ЗБ» (С1),

6 — конденсатор МБГВ (МБГП-1) 0,5мкф х 400В (С3),

7 — эл. двигатель,

8 — обмотка возбуждения двигателя.

Вот такой вариант схемы педали для электропривода МШ-2. Разница с предыдущей — наличие дросселей L1, L2, сглаживающих пульсации от помех вместе с конденсаторами С1,2,3.

Педаль для швейной машины, регулятор напряжения.

Конструкция довольно простая, имеется устройство подавления помех из конденсаторов и дросселей.

Устройство педали. Конденсатор, подавление помех

Перестал крутиться электродвигатель, но не сразу, сначала он то работал, то не работал.
Очень часто встречающаяся причина, плохая некачественная пайка. На фото видно, что эмалированный провод идущий от дросселя перед пайкой не был очищен от эмали и залужен. Просто повесили соплю, решили что и так будет работать.

Пришлось исправлять чужую оплошность, убирать сопли припоя, зачищать эмаль-провод, и нормально припаивать.

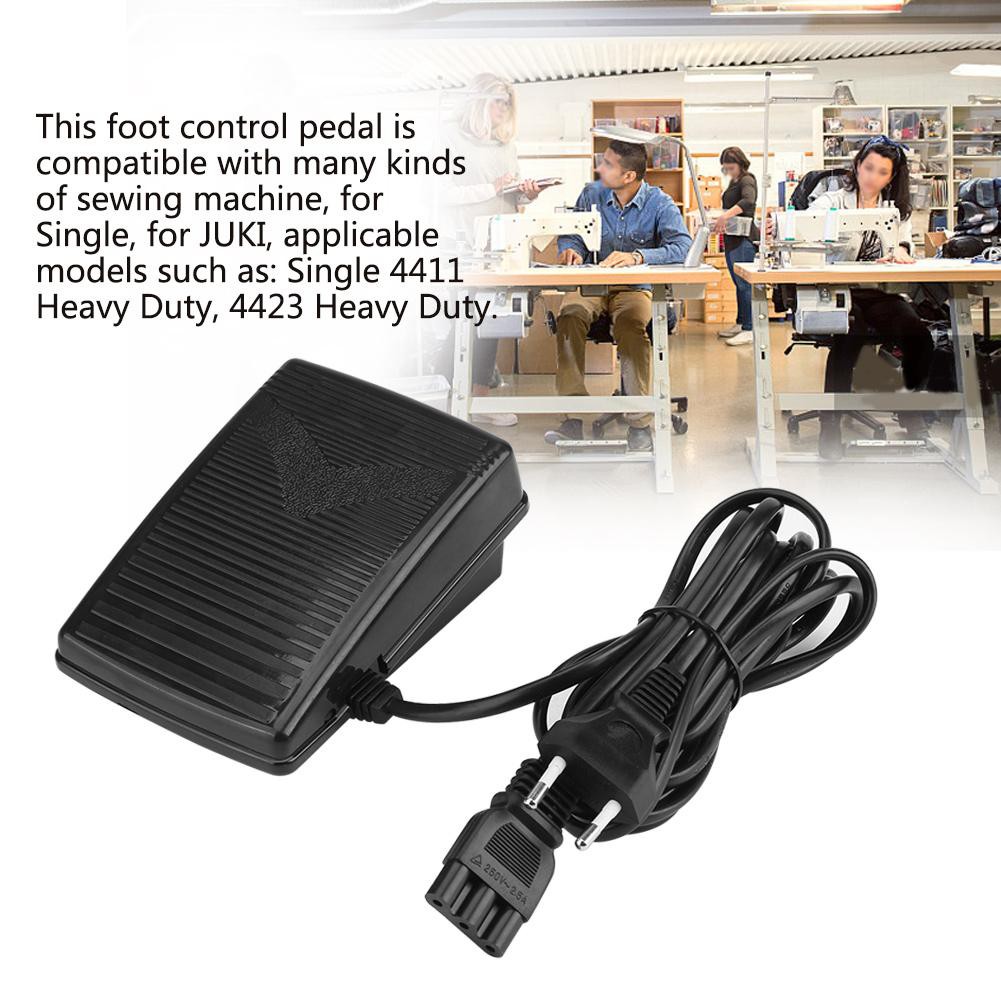

Попалась недавно педаль китайского производства (фото ниже).

Открывается легко, достаточно отверткой поддеть верхнюю крышку педали.

Регулировка напряжения ступенчатая, несколько скоростей. Достаточно простая и надежная, состоит из дросселя, диода и группы контактов.

Деталей мало, да и ломаться нечему, возможен выход их строя диода или подгорание контактов, иногда обрыв дросселя.



Источник: сайт «На коленке»

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

• Причины «зависания» компьютера и их устранение

У Вас «зависает» или выключается компьютер?

Возможная первая причина – это перегрев центрального процессора! В результате длительной работы компьютера происходит засорение радиатора процессора. В результате ухудшается теплообмен и вентилятор не справляется со своей задачей. При определённой температуре BIOS отключает центральный процессор. Подробнее…

• Как настроить телефон в качестве модема?

Как настроить Windows XP, чтобы через телефон на Андроид выйти в Интернет?

У меня возникла необходимость настроить выход в Интернет на компьютере через телефон, другой альтернативы не было. На телефоне установлен Андроид 6.0, на компьютере Windows XP.

Если в Win7 проблем с этим подключением не было, то в XP это не совсем быстро и просто. В этой статье рассмотрим как это сделать подробно в картинках.

Подробнее…

• Диагностические коды ошибок копиров, принтеров, МФУ PANASONIC

У Вас перестал работать копировальный аппарат, принтер, МФУ или ксерокс? Он на дисплее выдаёт ошибку? По ниже приведённой таблице Вы можете определить неисправность аппарата. Некоторые простые неисправности можно устранить своими руками. Например, замятие или кончилась бумага в лотке, неплотно закрыта дверца или  крышка, закончился тонер в катридже и т.п. Подробнее…

Популярность: 13 265 просм.

Делаем ремонт педали электропривода швейной машины своими руками!

Делаем ремонт педали электропривода швейной машины своими руками!

Постоянные пользователи швейных машинок периодически сталкиваются с различными поломками этой техники. А поскольку большинство неисправностей способны устранить только мастера, то владельцы техники вынуждены обращаться в специализированные сервисные центры. Хотя в некоторых ситуациях провести ремонтные работы можно и самостоятельно. Например, если понадобится выполнить ремонт педали электропривода швейной машины.

Главное в этом деле – точно определить причину неполадки. Если она известна, то ее устранение становится сугубо техническим вопросом. Если есть сомнения, то лучше позвать мастера. Швейная машина – дорогое и достаточно капризное устройство, а потому осознанно рисковать его функциональностью ради экономии финансов явно не стоит.

Как узнать о необходимости ремонта швейной машины?

Конструкция педали позволяет определить некоторые неполадки без применения специального оснащения, но это касается только простых неисправностей – вроде обрыва проводки или окисления контактов. Другие повреждения обнаружить не так просто. Для решения этого вопроса потребуется специальная диагностика, причем оборудование, необходимое для ее проведения, обычно есть лишь у профильных мастеров.

Впрочем, определить наличие неисправности можно и без пристального осмотра педали. Ремонт швейной машины стоит заказывать при малейших функциональных сбоях техники. Например, в ситуациях, когда при нажатии педаль срабатывает лишь через некоторое время, причем сразу начинает работать на больших оборотах. Отсутствие медленных оборотов – тревожный признак, подразумевающий необходимость заказа ремонта швейной машины в Хабаровске. Мастер оперативно отрегулирует педаль, вернув ей нормальную функциональность, или (в худшем случае) предложит варианты по замене механизма.

В каких случаях возможен самостоятельный ремонт швейной машины?

Осуществить ремонт своими руками можно в следующих случаях:

• Окисление контактов. Достаточно их почистить. Сначала надо отключить технику от электросети, а затем разобрать педаль, после чего очистить контакты наждачкой или другим способом. Далее останется собрать педаль, подключить аппарат к сети и наглядно оценить результат работы. Если опыта в чистке контактов нет, то работу следует поручить мастеру по ремонту швейных машин
• Повреждение проводки. При длительной и неправильной эксплуатации возможны определенные проблемы с проводами. Речь о перегибах и механических повреждениях кабелей, возникающих из-за неправильного использования или хранения машинки (и педали в частности). Поскольку точную область обрыва без использования тестера обнаружить затруднительно, то проще заменить всю проводку. Если хочется оставить старые провода и убрать локальное повреждение, то придется звать специалиста по ремонту швейных машин.

Другие виды поломок устранить гораздо сложнее. Поэтому не стоит тратить личное время. Тем более что вызвать мастеров довольно просто.

Проверка качества ремонта швейной машины

Если вы смогли отремонтировать агрегат самостоятельно, то следует убедиться в корректности проведенной работы. Сделать это можно несколькими способами. Самый простой – проследить за состоянием педали при включенной машинке. Если она нагревается, то потребуется дополнительная регулировка реостата.

Если на выходных контактах штекера остается напряжение (измеряется тестером), то происходит неполное рассоединение электрической цепи, что впоследствии приводит к перегреву техники. Решением становится восстановление цепи.

Во всех приведенных случаях при включении вилки в розетку машинка начнет нагреваться – с очевидными неприятными последствиями. Потому придется либо регулярно отключать аппарат от электросети, либо заказывать полноценный ремонт.

Во сколько обойдется ремонт швейной машины?

Если выполнять ремонт самостоятельно, то потратиться придется только на покупку кабеля (при замене) и наждачную бумагу (при чистке контактов). При условии, что тестер и другой необходимый инструмент уже есть в наличии.

При обращении к мастерам оплата производится согласно прейскуранту. Иногда возможны корректировки, так как особенности педалей в различных моделях машинок зачастую существенно различаются. Но приблизительная цена услуги остается неизменной.

Если вам понадобится недорогой, но качественный ремонт педали электропривода швейной машины в Хабаровске, то обратитесь в нашу компанию. Мы проведем нужные работы прямо на дому и восстановим функционал техники на выгодных для вас условиях.

устройство и ремонт электрической педали, схема настройки привода, причины неисправностей

Швейная машинка

Швейная машинка для многих является не только помощником в реализации своих творческих задумок, но и устройством, помогающим справиться с непосильной ежедневной монотонной работой швеи. Для того чтобы эта работа шла без перебоев, нужно позаботиться о том, чтобы все детали машины были исправными, особенно педаль.

Устройство

Схема педали для швейной машины устроена чаще всего очень просто. Особенно это касается той детали, в которой полностью отсутствуют электронные запчасти. Чаще всего они бывают у ножных электрических машинок. Называют их педалями реостатного вида. Такая педаль состоит из одной детали – реостата, которая имеет большое количество графитовых пластинок, прилегающих друг к другу очень плотно. Он действует как выключатель или включатель электрического привода машины.

В отличие от обычных выключателей, педали с проволочным реостатом плавно и постепенно как включают, так и выключают швейную машинку.

С его помощью можно регулировать скорость работы, а также менять напряжение, которое подается на привод машинки. В результате этого изменяется частота его вращения, соответственно, и скорость самой работы.

Принцип работы

Если графитовые пластинки будут находиться в свободном состоянии, их сопротивление по отношению к электрическому току будет слишком большое. В этом случае ток не будет проходить сквозь сложенные вместе графитовые пластины, а значит, мотор не будет вращаться.

Но стоит пластинки хоть на несколько минут сдавить, их сопротивление в ту же секунду уменьшиться.

Если сделать это сильнее, количество тока значительно увеличится. А значит, мотор будет работать значительно мощнее, и швейная машинка будет работать более быстро. То есть швея сможет выполнить намного больше работы за один день.

Виды

Если рассматривать бытовые швейные машинки, то педаль к электрическому приводу может идти электронная и реостатная. Отличить их легко и просто. Реостатная педаль будет гораздо тяжелее по весу педали электронной. Это зависит от того, корпус сделан ее из металла или твердого пластика, который не подвергается деформации при резком перепаде температур. К тому же металлическая педаль сможет прослужить в машинке для шитья гораздо дольше, чем пластиковая. Ведь при падении на нее тяжелого предмета она останется неповрежденной.

Внутри такой педали находится большое количество графитных пластинок, достаточно плотно прилегающих друг к другу. Однако через определенный промежуток времени от того, что пластинки постоянно взаимодействуют друг с другом, может произойти их разрушение. Чаще всего это происходит у тех мастериц, которые используют швейную машинку ежедневно. В этом случае изношенные детали необходимо поменять на новые. А так как сделать это невозможно, то необходимо просто приобрести другой реостат.

В отличие от реостатной педали, электронная практически не имеет веса. Ведь ее наполнение – это различные микросхемы и радиодетали. Регулировать такие педали можно при помощи изменения величины тока или же изменяя частоту импульсов напряжения, которое подается на электромотор.

Однако стоит отметить еще одну педаль швейной машинки, которая считается раритетной.

Она встречается в таких моделях, как «Подольск» или Singer. Конечно, в плане использования она очень неудобна; многие считают, что легче работать с ней пальцем руки, а не ноги. Однако сама по себе это достаточно надежная педаль. Многие считают ее просто не убиваемой. Внутри нее не может разорваться проводка, не смогут прогореть графитовые пластинки, а что касается самого корпуса, то его не сможет разбить ни один человек. Поэтому тем, кто увидел ее в комплекте к своей швейной машинке, нужно радоваться. Ведь она сможет прослужить своим хозяевам дольше, чем сама машинка.

Как их установить?

В случае поломки педали машинки для шитья необходимо определить, к какому типу принадлежит. Если электрическая педаль швейной машинки реостатного вида, ее можно будет либо отрегулировать, либо отремонтировать.

Тем, у кого швейная машинка дополнена такой деталью, как электронная педаль, необходимо на некоторое время прекратить свою работу. Ведь в случае ее поломки потребуется обратиться к специалистам. Для ее ремонта необходима специальная аппаратура, а также хотя бы минимальные знания в такой области, как радиоэлектроника.

Помимо всего прочего, педаль швейной машинки также служит и для регулировки скорости шитья. Современные швейные машинки можно регулировать 2 способами.

• специальным регулятором, установленным на корпусе швейной машинки. Особенно важен он в тех случаях, когда за машинкой часто работает ребенок. В этом случае можно выставить регулятор на самую низкую скорость.
• Педалью. От того, с какой силой на нее жать, будет зависеть скорость шитья. Также можно отрегулировать холостой ход самой педали и плавное изменение оборотов. В некоторых машинках педаль оснащена переключателем режимов. В этом случае на слишком сложных местах можно выбрать низкую скорость.

В любом случае, если педаль хорошо отрегулирована, швея будет получать удовольствие от своей работы, ведь машинка будет работать легко и плавно.

Причины неисправностей

Существует много различных причин поломки педали швейной машинки. Однако, это не значит, что в каждом случае понадобится производить ремонтные работы. Для начала нужно убедиться в том, что поломалась именно педаль, а не какая-то другая деталь.

Сначала нужно проверить исправность мотора. Для этого надо к нему напрямую подсоединить шнур, идущий от розетки. Если причиной поломки является не мотор, тогда нужно посмотреть, какого типа педаль у швейной машинки. В том случае, если она электрическая, можно будет приступать к ее ремонту. Электронную педаль отремонтировать самостоятельно невозможно. Стоит ознакомиться с самыми распространенными причинами ее поломки.

• В случае окисления контактов в самой педали или в вилке достаточно будет их просто зачистить, а затем восстановить. Тогда швейная машинка опять заработает. Сделать это можно при помощи обычной наждачной бумаги, которая не сможет их повредить при чистке.

• Достаточно часто обрывается электрическая цепь внутри изоляционного шнура. Происходит это в результате небрежного отношения к соединительным проводам, которые идут к педали. Например, если часто и без причины вытягивать шнур из розетки, при этом тянут ее за шнур, а не за вилку, машинка может сломаться. Кроме этого, очень часто на шнур падают тяжелые предметы или попадает ножка стула. В этом случае необходимо просто заменить провод.

Однако делать ремонт своими руками в этом случае опасно, поэтому будет лучше обратиться за помощью к электрику.

• Еще одна причина неисправности швейной машинки – это прогорание, а также замена графитовых пластинок. Первым признаком такой поломки считается снижение скорости в работе электрического привода швейной машинки. Кроме этого, при нажатии на педаль электромотор отзывается слишком слабо. Машинка начинает шить только через пару секунд после нажатия на педаль, а не сразу. Если открыть крышку и посмотреть на графитовые пластинки, можно увидеть только черную пыль. В этом случае их необходимо заменить на новые. Однако в магазине приобрести их будет невозможно. Кроме этого, напилить их при помощи ножовки тоже нельзя. Ведь толщина одной пластинки – всего 0,2 миллиметра.

Помимо этого, графит слишком быстро крошится и равномерно отпилить его будет невозможно. Поэтому в случае такой неисправности необходимо приобрести новую деталь полностью, а затем заменить ее.

• Чаще всего реостатная педаль швейной машинки делается из жаростойкого пластика, который отличается от других материалов своей хрупкостью. Поэтому при падении на пластиковую педаль тяжелых предметов или в случае нечаянного падения ее на пол она может разбиться. В этом случае некоторые швеи пытаются ее склеить при помощи качественного клея. Однако педаль электрической швейной машинки имеет свойство нагреваться, отчего клей при долгой работе размягчается и детали, которые были соединены им, станут непрочными. Поэтому при нажатии на педаль ногой, она может просто развалиться на части, а в некоторых случаях даже ударить швею током. Поэтому лучше заменить ее на новую.

• В электронных машинках для шитья также можно заметить, что не работает такая важная деталь, как педаль. Однако обнаружить неисправность можно только при помощи специальных приборов. Достаточно часто выходит из строя микросхема или же просто неисправен тиристор. В этом случае детали необходимо заменить на новые. Делать это лучше всего в специализированных центрах, где мастера после осмотра педали скажут свой вердикт. Однако некоторые опытные мастера, которые имеют немного навыков в работе с электронной техникой, пытаются сделать это самостоятельно.

Ремонт абсолютно не отличается от ремонта электрической педали. Также надо открыть педаль, тщательно осмотреть все подозрительные места, а затем пропаять их паяльником.

Кроме этого, каждая швея должна знать несколько правил пользования швейной машинкой. Прежде всего, после окончания ремонта, особенно если он был сделан самостоятельно, не стоит оставлять швейную педаль надолго включенной. Кроме этого, не стоит оставлять ее без присмотра, пока швея не убедится в ее полной исправности. В любом случае, когда швея уберет ногу с педали, к электродвигателю ни в коем случае не должен идти ток, особенно на выходных контактах, идущих к штекеру. Ведь в этом случае идет полное разъединение электроцепи.

Очень часто у новоиспеченных мастеров нет опыта в регулировке реостата. Поэтому достаточно часто они оставляют педаль включенной. А это приведет к ее постоянному перегреву, а значит, к скорой поломке.

Подводя итог, можно сказать, что такая деталь, как педаль швейной машинки, является достаточно важной. Ведь без нее не будет работать сама машинка. Поэтому в случае ее неисправности необходимо быстро бежать к мастеру или же решать проблему самостоятельно. В противном случае работа застопорится на долгое время.

.

Ремонт педали швейной машины продемонстрирован в видео.

Педаль для швейной машины – ремонт

Неисправная педаль для швейной машины может принести немало неприятностей при эксплуатации этого оборудования. Даже если машинка не остановится полностью и будет реагировать на нажатие педали, она может недобирать обороты, или же, наоборот, без плавного разгона срываться на максимальные обороты, а может откликаться только после нескольких нажимов на педаль… Как бы там ни было, при поломке педали к швейным машинам шить становится невозможно.

С чего начинается ремонт педали швейной машинки?

Первая сложность заключается в том, что все перечисленные трудности могут быть не обязательно следствие того, что поломана именно педаль для швейной машины. Это может быть мотор, провод, контакты. Только убедившись в их работоспособном состоянии, вывод очевиден: виновата именно неисправная педаль швейной машинки.

Сложность ремонта зависит от типа и устройства самой педали. Они бывают двух разновидностей в зависимости от модели машины: педаль с реостатом и с электронной начинкой. Определить, какая именно в вашей швейной машинке, можно по ее весу. Педаль с реостатом обычно намного тяжелее электронной. Это объясняется ее внутренней конструкцией.

Чем отличается ремонт реостатной и электронной педали к швейным машинам?

Педаль с реостатом чаще всего выходит из строя из-за своей хрупкости и неосторожного пользования потребителей. Ремонт педали швейной машинки такого типа обычно требуется после длительной ее эксплуатации. Причем угрозу поломки можно определить заранее, по первым признакам: швейная машинка начинает трогаться только под конец нажима на педаль. Если не обратить на это внимание своевременно, то педаль машины просто разлетится на осколки и суть ремонта будет заключаться в склеивании всех частичек очень хорошим и прочным клеем или заменой педали на новую. Второй вариант, разумеется, надежнее.

Чтобы избежать проблем с педалью машинки, желательно избегать резких и сильных нажатий и не оставлять ее включенной в сеть, если швейной машинкой не пользуетесь.

При поломке электронной педали отремонтировать ее самостоятельно маловероятно. Все, что может сделать далекий от электроники пользователь, – осмотреть ее внешнюю целостность, нет ли повреждений паек радиоэлементов, не оторваны ли проводки. Более детальный ремонт может осуществить специалист в электронике, обладающий необходимыми знаниями и приборами (осциллограф, тестер). Причем обращаться при такой поломке следует не в мастерскую швейных машин, а к настройщику радиоэлектронной аппаратуры.

Как держать ножную педаль швейной машины на месте (DIY Pad)

Шитье сопряжено со своими проблемами. Забудьте о правильной заправке иглы или правильном следовании рисунку. Есть и другие проблемы, связанные со шитьем, которые могут отвлекать вас и в конечном итоге добавить больше времени к вашему швейному проекту.

Как удерживать ножную педаль швейной машины на месте: Если вам нужно удерживать ножную педаль в неподвижном состоянии, вот быстрое решение. Возьмите немного картона и положите поверх него прорезиненную бумагу для полок.Используйте резинки, чтобы зафиксировать бумагу для полок. Затем поместите ножную педаль сверху. После этого ваша ножная педаль должна оставаться более неподвижной.

Чтобы узнать больше о том, как сделать это самостоятельно и не отпускать педаль швейной машины во время шитья, просто продолжайте читать нашу статью. Он содержит несколько хороших идей, которые помогут вам решить проблему с движущейся педалью

. Как держать педаль на месте 101

Как сделать подушку для ножной педали швейной машины

Вот хорошая идея, которая может решить проблему перемещения педали вашей швейной машины.Возьмите старый коврик с резиновой основой. Отрежьте его по размеру или по размеру, который вам нравится.

Поместите кусок коврика в удобное для вас место при использовании ножной педали, затем поместите ножную педаль на верхнюю часть коврика. Резиновые ножки должны удерживать педаль на коврике, а прорезиненная задняя часть должна удерживать кусок коврика на том месте, где вы его разместили.

Другой вариант — взять резиновую подкладку для ковров и вырезать кусок, который подошел бы под вашу швейную машину и был достаточно большим, чтобы справиться с вашей ножной педалью.Все, что вам понадобится, это ножницы, чтобы подогнать изделие по размеру, а затем поместить его под швейную машину.

Третий вариант — использовать старые коврики для мыши, которые валяются у вас дома. Все, что вам нужно сделать, это снять гладкую ткань с верхней части мыши, чтобы обнажить липкий резиновый материал под ней. Затем поместите на него свою ножную педаль.

Иногда вам даже не нужно резать материалы, которые вы хотите использовать. Те наклеивают все колодки, которые предназначены для авто.Эти прокладки удерживают сотовые телефоны и другие предметы на месте и обычно не отпускают их, когда вы делаете крутые повороты.

Просто поместите одну из этих маленьких подушечек под нее, а затем добавьте ножную педаль, и все будет в порядке. Ни беспорядка, ни суеты. Немного изобретательности и творчества, и вы сможете создать собственный держатель для ножной педали за считанные минуты.

Советы по хранению ножной педали швейной машины

Трудно отделить создание собственных накладок для ножных педалей от отдела советов, потому что обе темы идут рука об руку.Вы узнаете, как построить свою собственную педаль, а затем получите отличный совет по закреплению педали в одном месте.

Итак, в этом разделе мы по-прежнему дадим вам несколько идей «сделай сам» в сочетании с некоторыми полезными советами. Эти советы не должны стоить вам больших денег, чтобы их выполнить.

Во-первых, вам понадобится хорошо удерживаемая подкладка для полок и немного ватина. Отрежьте подкладку полки до нужного размера. Затем создайте мягкий бампер, используя ватин и пришив его к подкладке.Убедитесь, что бампер находится там, где он вам нужен больше всего, и вы можете развернуть его, если хотите. Наконец, положите готовый проект на пол и поставьте на него педаль.

Еще один совет, который вы можете попробовать, — липучка. Полы с ковровым покрытием — самая простая из поверхностей, чтобы этот материал смог добиться успеха. Все, что вам нужно сделать, это приклеить или приклеить небольшую липучку к нижней части ножной педали швейной машины, и она должна прилипнуть к волокнам ковра.

Для твердых пород дерева и других поверхностей, не являющихся коврами, вам, возможно, придется приклеить еще один кусок липучки на гладкий пол, чтобы педаль оставалась на месте.Как мы уже упоминали выше, картон — тоже хороший вариант.

Чтобы использовать картон, который не повредит ваши красивые чистые полы, вам нужно выбрать размер своей толщины. Людям невысокого роста может потребоваться более толстая деталь, чтобы педаль оставалась в удобном положении. Поэтому выбирайте толщину в соответствии с вашим ростом и предпочтениями.

Затем вам понадобится липкая или эластичная поверхность, чтобы прикрепить ее к картону. Выше мы упоминали прорезиненную бумагу для полок, но вы можете использовать липучку, коврик для мыши или другие липкие или жесткие материалы. Опять же, это ваш выбор, и у вас могут быть предметы по всему дому.

Если вы действительно отчаялись, вы можете попробовать двусторонний скотч, который действительно гарантирует, что ваша ножная педаль пересекает линии округа во время шитья. Двусторонняя лента эффективна, но ее может быть немного сложно удалить с пола и педали.

Наконец, поместите ножную педаль сверху и вернитесь к шитью. Надеюсь, ваше решение справилось с задачей путешествующей педали, и вы сможете шить, не отвлекаясь.

Держатель педали швейной лапки (колодка)

Если вы не обладаете творческими способностями и не любите делать такие мелкие детали своими руками, мы рассмотрим здесь несколько колодок для ножных педалей, которые вы можете купить на Amazon. Это самый быстрый способ решить вашу проблему шитья.

1. Pedal Sta II Накладка для педали швейной машины

Единственная цель этой накладки — удерживать ножную педаль швейной машины в устойчивом и неподвижном положении во время шитья. Он имеет нескользящее и нескользящее дно, которое должно удерживать педаль в наиболее удобном и удобном месте.

Нажмите, чтобы узнать больше

Размеры ковра прибл. Размер 8 на 9 дюймов, обеспечивающий достаточно места для ножной педали. Лента на липучке — это часть функций, которые помогают удерживать устройство в неподвижном состоянии. В целом, размер колодки для ножной педали составляет около 18 на 11 дюймов.

Это отличный инструмент для тех, кто хочет сосредоточиться на своем шитье, не прибегая к множеству творческих решений своими руками. Актуальную цену можно посмотреть здесь >>

2. Нескользящая накладка Martelli для ножной педали машины

Для достижения наилучших результатов необходимо очищать колодку от грязи, пыли и ниток.Эти предметы портят нескользящую поверхность и дают вашей ножной педали возможность избежать ее расположения.

Лучше всего подходит для гладких полов и может не работать для полов с ковровым покрытием. Мягкое моющее средство сделает его красивым и чистым, а мыло не должно повредить нескользящую поверхность этой накладки для педали. Последнюю цену можно посмотреть здесь >>

Нажмите, чтобы увидеть больше

При габаритах 11 на 10 дюймов вы получаете большую поверхность, на которой можно разместить ножную педаль и держать ее там, где вам будет удобнее всего.Кроме того, он не должен оставлять следов или повреждать паркетный пол. Подробнее >>

3. Педаль для педали швейной машины Подушка для педали

Внутренняя поверхность с ковровым покрытием на подушке для педали этой швейной машины помогает удерживать ее в неподвижном состоянии и гарантирует, что она не ускользнет от вас. Подложка из резиновой губки лучше всего подходит для полов, на которых нет коврового покрытия.

Plus, липучки в комплекте, чтобы добавить еще один уровень функции фиксации. Вы можете разместить эту подушечку в любом месте и ожидать, что она останется там на протяжении всего сеанса шитья.Это универсальный размер, который подходит для всех ножных педалей. Последнюю цену можно посмотреть здесь >>

Подробнее

Винил; конструкция, окружающая ковровое покрытие, прочная и должна легко справляться с частым и грубым шитьем. После установки он ни в коем случае не должен повредить ваш пол. Его общий размер составляет около 11 на 18 дюймов. Подробнее >>

4. Splinova Шитье Педаль для шитья остается на месте коврик

См. Здесь

Решите свою задачу с педалью для путешествий, купив эту резиновую заднюю накладку для педали.Надежная рукоятка гарантированно удержит педаль там, где она вам нужна. После того, как вы положите коврик на пол, используйте липучки размером 4 дюйма, чтобы прикрепить педаль к коврику. После этого ваша ножная педаль должна оставаться на месте. Актуальную цену можно посмотреть здесь >>

Кроме того, к коврику пришита липучка, чтобы он не соскочил в неподходящий момент. Благодаря декоративному верху ваша швейная комната будет выглядеть красиво. Все в этом коврике для швейной педали говорит о том, что ваша ножная педаль не уйдет от вас.

Щелкните, чтобы увидеть больше изображений

Здесь также говорится, что не имеет значения, какая у вас поверхность пола, ваша ножная педаль не будет двигаться по вам. Подробнее >>

Несколько заключительных слов

Некоторые швейные задачи не так легко преодолеть, и при этом их решение не является очень дешевым. К счастью, эти аспекты не применимы к путешествию с педалью. Независимо от того, решаете ли вы проблему с помощью собственного творчества или покупаете ее на Amazon или в магазине, вы ищете простое решение, которое не будет стоить вам больших денег.

Это способ решить проблему шитья до того, как проблема станет слишком большой.

Как сшить нескользящую накладку на педаль для швейной машины

В этом уроке я покажу вам, как сделать нескользящую накладку для педали .

Были ли у вас проблемы с тем, что ножная педаль танцует под столом швейной машины во время шитья? Бьюсь об заклад, вы это сделали.

Я люблю шить, но мне не нравится искать педаль каждый раз, когда я готов начать шов.

Примечание : Некоторые ссылки на этой странице являются партнерскими. Это означает, что я получу комиссию, если вы закажете товар по одной из моих ссылок. Я рекомендую только те продукты, в которые верю и использую сам.

На Amazon есть решение этой проблемы — взгляните на него.

Но я подумал, что могу сам сделать нескользящую подкладку (чтобы шитье было еще приятнее).

Некоторое время назад я сделал его из нескользящей подкладки для полок, и он отлично подошел для моего коврового покрытия. Но, к сожалению, каждая нить и каждый отрезанный кусок дерьма (извините, лом), который падает с моего стола, прикрепляется к нему.

Итак, я решил сделать новый и показать вам, как вы тоже можете его сделать. Хорошая вещь в том, что вы можете сделать его из ткани по вашему выбору и использовать любой цвет, который хотите, и сделать его не только функциональным, но и привлекательным, чтобы придать вашему месту шитья великолепный вид.

Для этого нам понадобится

Нескользящая подкладка для полок (я решила использовать коричневый цвет)

Небольшой кусок ткани для переплета (я использовала уличную ткань, которая устойчива к пятнам, потому что в конце концов она остается пол и не хочу сразу испачкаться)

Крепкая нить

Клеевой пистолет (или просто клей)

Швейная машинка

---

ШАГ 1

Нарезка всех частей (всего 4 штуки)

Сначала я вырезал подкладку полки — кусок 9 х 12 дюймов . У одного из моих сержантов широкая ножная педаль, так что этот размер мне подходит. Эта нескользящая подкладка для полок у меня довольно толстая, поэтому я использовал только один слой для своей подкладки. Если у вас очень тонкая подкладка для полок, вы можете использовать ее в два слоя.

Отрежьте кусок ткани (для какой-нибудь пробки) 9,5 x 9,5 дюйма . Я использовала уличную ткань более темного цвета, которая устойчива к пятнам.

Снова вырежьте небольшой кусок из подкладки полки — 7 x 4,5 дюйма .

Cut ткань для переплета — у меня шириной 2,5, и длиной 46 дюймов. Не по диагонали резал, для квадратной формы колодки это не обязательно.

ШАГ 2

Подготовьте швейную машину

Используйте качественную прочную нить соответствующего цвета

✅ Связанное руководство: Типы и применение швейных ниток

Замените иглу — тупая игла не подходит для вышивания нескольких слоев ткани и толстой резины. Используйте универсальную иглу размером 90/14.

Увеличьте длину стежка (3 — 3,3 мм)

✅ Связанное руководство: Какая длина стежка и как ее отрегулировать для разных тканей

ШАГ 3

Изготовление стопора и прикрепление его к части подкладки полки.

Эта деталь не особо важна, но колодка с ней работает лучше.

Возьмите кусок ткани, который мы вырезали на шаге 1, поместите на него небольшой кусок подкладки полки и скатайте их вместе, чтобы получился цилиндр.Приклейте длинный край, чтобы было красиво.

Поместите цилиндр на подкладку полки и пришейте его к подкладке — не используйте клей по бокам, потому что мы будем пришивать эти края при прикреплении переплета.

ШАГ 4

Закрепите переплет, сложенный пополам продольно

Здесь мы собираемся использовать ту же технику, которую мы используем для связывания лоскутного одеяла или салфетки.

Я использую зажимы Wonder clips , чтобы закрепить привязку на месте — штифты здесь бесполезны.

Начните размещать переплет где-нибудь посередине большей стороны. Поместите сложенную полоску для переплета на подушку, совместив необработанные края. Необработанные края переплета прилегают к краям подкладки полки.

В углу загните полоску для переплета вверх по диагонали так, чтобы образовался угол 45 градусов на сгибе, как показано на изображении ниже (угол 45 градусов).

Полоса для обвязки должна быть точно перпендикулярна стороне подкладки, которую вы только что подрезали, а необработанный край полосы для обвязки должен быть точно параллелен другой стороне подкладки.

Загните полоску вниз так, чтобы складка была на одном уровне с верхним краем, а необработанные края снова совпали с краями прокладки.

Держите полоску для обвязки немного натянутой, чтобы при шитье не осталось лишней ткани под иглой.

Припуски на швы составляют ¼ дюйма.

✅ Связанное руководство: Как связать лоскутное одеяло с идеально скошенными углами

ШАГ 5

Соедините концы переплета

Соедините края полоски переплета внахлест и сшейте их вместе.

Шаг 6

Прострочите переплет

Если вы хотите получить красиво скошенные углы, следуйте этой процедуре:

Остановите шитье, прежде чем дойдете до угла. Итак, когда остановиться? Расстояние до кромки равно ширине припусков на шов. В моем случае припуски на швы составляют дюйма, поэтому я должен останавливаться на дюйма от края. Если вы не уверены, где остановиться, сделайте отметку на одеяле. Лучше остановиться до точки входа (даже если вы остановитесь на несколько миллиметров раньше), а затем пришить поверх нее.Если вы шьете дальше этой точки, ваши углы никогда не будут выглядеть правильными.

Удалите проект из-под прижимной лапки.

Снова начните шить с самого края подушечки.

Обойдите всю площадку, повторяя эту процедуру на каждом углу.

Шаг 7

Обработка нескользящей накладки педали

Вот так выглядит переплет после прострочки. Мне нужно обрезать хвосты ниток.

Переверните переплет и сформируйте углы.

Просто нужно их как следует сложить — а это так просто сделать.

Мне нравится использовать зажимы Wonder, чтобы удерживать переплет на месте.

Обработайте все вокруг и пришейте переплет на месте.

Для этого я использовала широкую строчку зигзаг.

Вы нашли это руководство полезным? Если это так, сохраните эту булавку (см. Ниже) на своей швейной доске, чтобы вы могли вернуться к этому руководству позже, когда будете готовы сшить нескользящую накладку для ножной педали, и подписывайтесь на меня в Pinterest для получения дополнительных советов, руководств и вдохновения. !

Готовы сделать следующий шаг в своем швейном путешествии? Ознакомьтесь с другими пошаговыми инструкциями в моем блоге и не забудьте поделиться ими!

Как сделать подушку для ножной педали для швейной машины

Sewing Machine Fun поддерживается читателем! Если вы совершите покупку по партнерской ссылке, я могу заработать небольшую комиссию без каких-либо дополнительных затрат для вас.

Сегодня я хочу показать вам самый простой в мире способ сделать подушечку для ножной педали швейной машины, используя то, что у вас уже может быть дома: коврик для мыши!

Недавно я добавил в свою коллекцию швейных машин сержер. Сейчас я подбираю сержант, швейно-вышивальную комбинированную машину и сверхмощную швейную машину. Моя мастерская взрывается. Мне нравится мой сергер, но мне не нравится изящная ножная педаль, с которой он шел. Легкая вещь скользит по полу, и время от времени я обнаруживаю, что она свисает со своего швейного стола, если шнур цепляется за спину.Не круто!

Во время вспышки коронавируса у меня было много времени, чтобы проявить творческий подход дома, так как я застрял в том, что у меня нет магазинов, которые можно было бы просмотреть. Мне нужна была нескользящая накладка для ножной педали швейной машины, и я не мог просто искать вдохновение в проходах Джоанн или самой подушечки.

Таким образом, родилась идея сделать нескользящую подушечку для ножной педали швейной машины из того, что я мог легко приобрести во время пандемии! И что еще лучше, коврик для мыши, который я использовал, стоил мне менее 10 долларов!

В моей швейной комнате полы из твердых пород дерева, но я также протестировал свою новую нескользящую подушку для ножной педали швейной машины на ковре с низким ворсом, и у меня не было никаких проблем! Я ТАК взволнован, и я тоже хотел поделиться с вами этим простым советом по шитью!

Мои критерии для нескользящей пэда ножного контроллера

Мне нужна была накладка для педали ножного контроллера с резиновым основанием, которое было бы цепким и нескользким для любой поверхности! Я видел несколько швейных подушек для педалей, сделанных из вкладышей для полок, но я просто не был уверен, как долго тонкий вкладыш выдержит постоянное трение о пол. Мне также не понравилась идея супер гладкого гелеподобного дна коврика для мыши, потому что это просто магниты для грязи и пыли.

Ширина и длина основания колодки для ножной педали также должны быть относительно большими. Педаль для моей вышивально-швейной комбинированной машины Brother SE1900 большая (и, честно говоря, не доставляет мне особых проблем), в то время как педаль для моего сергера Brother 1034D довольно мала. Если бы я сделал одну нескользящую накладку для педали для своего сергера, я хотел бы убедиться, что смогу сделать другую такую ​​же колодку того же размера для моего SE1900.

Поскольку у меня есть сверхмощная швейная машина, которая хранится в шкафу и используется только время от времени, я хотел убедиться, что накладка швейной педали позволяет мне менять ножные педали, чтобы мне не пришлось делать третью подкладку. . Вот почему я позаботился о том, чтобы контроллер был взаимозаменяемым.

В итоге я нашел два коврика для мыши, соответствующие моим критериям. Что еще более удивительно в использовании коврика для мыши в качестве подставки для ножной педали, так это то, что вы получаете его с опорой для запястья, которая функционирует как стопор, чтобы ножная педаль не скользила вперед! Вот моя мышь сидит на коврике, которую я выбрал.

Хотя я уверен, что есть и другие коврики для мыши, которые отлично работают и имеют больше цветов, чем черный, есть два коврика для мыши, которые лучше всего соответствуют моим критериям. Сначала гелевый коврик для мыши Belkin WaveRest, а затем коврик для мыши Quality Selection.

Коврик для мыши Belkin был больше, поэтому я предпочитаю коврик для мыши. Тем не менее, название бренда было выбито снизу. Панель выбора качества была безымянной, но немного меньше по размеру. Я решил выбрать более крупный блокнот и добавить немного пикантности, чтобы скрыть название бренда! Читайте, как я это сделал!

Требуются припасы

Изготовление накладки на ножную педаль для швейной машины

Хорошая новость заключается в том, что это быстрое задание, на выполнение которого у меня ушла в общей сложности одна минута, прежде чем я решил добавить лишнего блеска, чтобы прикрыть имя Belkin.

Сначала я измерил, где именно должна располагаться ножная педаль. Переднее основание педали придвигается прямо к основанию опоры для запястья, действуя как стопор.

Затем я приклеил крючок моей застежки-липучки к коврику для мыши, где должна была находиться педаль. После этого я приклеил петлевую часть застежки к нижней части ножной педали, убедившись, что две части совпадают.

Затем я соединил две части.И готово! Между колодкой и ножной педалью было хорошее сцепление.

Затем я пошла дальше и решила вышить слово «Сшить!» на куске розовой ткани, которая подходила к ткани, которую я использовала при сшивании своего чехла.

Подвернула края ткани временным клеем для ткани. Затем я прошила край ткани и приклеила ее к коврику для мыши. Эта часть заняла минут 15, но неплохо! Мне нравится, что он скрывает название бренда.

Мой опыт после месяца использования

Так как моя ножная педаль теперь лежит на дереве под моим сергером, ну, там внизу становится довольно пыльно и грязно. Время от времени мне приходилось мыть пол и чистить нижнюю часть накладок для ножных педалей, чтобы обеспечить наилучшее сцепление. Мне действительно нужно больше пылесосить. Но я просто не могу заставить себя пылесосить, когда мои дети ложатся спать. Мне нужно шить и мастерить, а не чистить!

Застежка-липучка отлично зарекомендовала себя, и мне удалось отключить педали, когда я поменял место на рабочем столе на сергер и сверхмощную швейную машину.

В целом, я бы назвал этот проект дешевым и легким успехом!

Сделайте эту легкую нескользящую подушку педали и подставку для швейной машины легкими — Quilting Cubby

Не допускайте выскальзывания ножной педали на деревянных полах, плитке и ковре

Сделайте себе подушечку для ножной педали швейной машины, выбирая яркие цвета, подходящие к вашей швейной комнате! Дайте ноге отдохнуть во время шитья, чтобы расслабить спину. С помощью противоскольжения вы можете «поставить» ногу на педаль швейной машины, вместо того, чтобы пытаться удерживать ее, поскольку она угрожает соскользнуть.

Как только вы почувствуете мягкость этой нескользящей прокладки, вы больше никогда не будете без нее. Ножная педаль может быть немного простой для некоторых глаз, но с красивой тканью она может быть действительно красивой. Повеселитесь и добавьте несколько бантов или украшений, чтобы они соответствовали декору вашей швейной комнаты.

Чтобы подушка не соскальзывала, в конструкцию вшит слой нескользящей подкладки. На всю подкладку нужно не более четверти жира или собрать вместе разноцветные лоскутки ткани.Начните с измерения вашей ножной педали и решите, какого размера вы хотите, чтобы ваш коврик был. Чем больше вы его сделаете, тем больше у него будет сцепления.

Наденьте переплет, следуя простому руководству.

Рулон со слоем ватина внутри, который прикрепляется к накладке педали.

Готово! Zoom Zoom… готово к работе!

Если вы хотите чего-нибудь повеселее, сшейте это в виде огромных шлепанцев! Полноразмерный рисунок шлепанца подойдет для педали шириной до 6 дюймов. Если ваша ножная педаль больше, размер легко изменить. Однако есть небольшая плата за накладку для ножной педали.

Какой бы вариант вы ни выбрали, накладки на эти легкие ножные педали можно сшить из обрезков ткани и оставить поверх ватина. Прострочите одну, чтобы она соответствовала швейной комнате. Они тоже делают сладкий подарок, особенно приукрашенный небольшими украшениями!

Накладка для педали Flip flop доступна для покупки

DIY Нескользящая накладка для педали — 5 из 4 моделей

17 сентября 2020 г. в Учебное пособие Тиффани Боуши

Не знаю, как вы, но каждый раз, когда я шью, я в конечном итоге прижимаю педаль к стене, где я едва могу дотянуться до нее.Это постоянная борьба за то, чтобы сохранить все в одном месте. Чтобы решить эту проблему, я сделал нескользящую накладку для педали, и она меня не разочаровала!

Необходимые материалы

• Подкладка для полок или какой-либо другой нескользящий резиновый материал
• Ткань для стопора и переплета (я использовала квилтерский хлопок)
• Пистолет для горячего клея
• Швейная машина
• Дополнительно: игла и нитка

Получить все Готовая для вас новая педальная накладка

Для начала вам нужно отрезать нескользящий материал и ткань по размеру.

Измерений:

• Нескользящая подкладка для полок: 12 дюймов на 8 дюймов (я использовал 4 слоя тонкой подкладки для полок из долларового магазина)
• Бампер: подкладка полки: примерно 4 дюйма на 30 дюймов, сложенная до 4 дюймов на 7 дюймов
• Ткань для покрытия бампера: 9 ”X 9”
• Переплетная ткань: 3 ”X 45”
• Полоски кальки или пергаментной бумаги для прошивания резиновой прокладки

Изготовление бампера

• Согните кусок подкладки полки 4 ″ X 30 ″, чтобы получился прямоугольник 4 ”X 7”
• Возьмите ткань для бампера и вдавите один конец в ¼ ”
• На другой конец ткани бампера положите Захват бампера на длинной стороне с дополнительной тканью примерно 1 дюйм с каждой стороны
• Сверните захват в ткань, чтобы сделать буррито, и нанесите горячий клей вдоль конца, чтобы удерживать его на месте, и отложите на время в сторону

Соберем вместе

• Возьмите подкладку полки для захватов и разложите ее в виде прямоугольника 12 на 8 дюймов (у меня рулон очень тонкой подкладки для захватных полок из долларового магазина, поэтому я сделал ее толщиной в 4 слоя.Возможно, вам не понадобится столько, если ваша нескользящая деталь более тяжелая, чем та, что использовала я.)
• За несколько шагов вы собираетесь наметать все слои снаружи, чтобы удержать их вместе. Ткань захвата липкая и не проходит через швейную машину. Чтобы помочь в этом, используйте кальку или пергаментную бумагу и сделайте кайму по краям с обеих сторон захвата, которую вы будете пришивать и удалять позже. Приколите бумагу на место
• Отмерьте 3 дюйма от верхней части подушки захвата, приклейте горячим клеем бампер к подушке захвата стороной шва вниз и приколите края вниз
• Приметайте всю деталь (медленно проведите по часть бампера)

Пора получить обвязку!

• Снимите всю видимую бумагу и обрежьте выступающую ткань с бампера.
• Сделайте переплет по периметру.Для этого переплетное полотно сложите вдоль пополам и прижмите. Затем согните каждую сторону к центральной линии сгиба, которую вы только что сделали, и прижмите обе стороны. Сложите его пополам снова в длину, сложив обе стороны.

• Закрепите переплет, вставив подушечку захвата между складкой переплетной ткани и булавкой на месте
• По мере того, как вы доберетесь до каждого угла, вставьте переплет в петлю. угол и сложите (см. рисунки)

• Продолжайте шить по всей прокладке, стараясь очень медленно проходить через часть бампера
• Моя швейная машина не любила пришивать бампер, так что я вернулся с иглой и ниткой и вручную прошил каждый конец, чтобы закрепить его на месте
• У вас есть собственная нескользящая накладка для педали!

Идите к шитью с чувством выполненного долга и осознанием того, что ваша ножная педаль, наконец, останется на месте!

Как всегда, мы готовы помочь, если вам это нужно! Присоединяйтесь к нам ЗДЕСЬ и на Facebook, Instagram, Twitter, Youtube и Pinterest.Мы везде, где вы есть.

Взаимодействие с читателями

Этот сайт использует Akismet для уменьшения количества спама. Узнайте, как обрабатываются данные вашего комментария.

Модернизация швейной машины своими руками — scanlime

История этого проекта немного запутана. Об этом все ниже, если вам интересно. Я сделал видео, чтобы объяснить конечный продукт:

Предыстория

Все началось с того, что чуть больше года назад я купил швейную машину для изготовления тканевых RFID-меток и начал использовать ее для изготовления милых плюшевых предметов.Что ж, как бы мне ни нравилось делать плюшевые предметы, я не делал их очень много с тех пор, как купил машину. Итак, мой парень обвинял меня в том, что я сделала ему несколько подарков на Рождество, день рождения или день святого Валентина. Естественно, поскольку я отличный партнер, это заставляет меня думать о том, как сначала улучшить свою швейную машину 🙂

В оригинальной машине я действительно ошибался во многих отношениях при работе с мелкими деталями. Я ленива и плохо работаю с иглой, поэтому я стараюсь шить почти все на машине, даже когда отдельные стежки должны быть совмещены правильно.На самом деле, когда я пришивала части лица на свои плюшевые игрушки с мясом и крабами, я обнаружила, что зашиваю отдельные стежки, поворачивая маховик вручную.

Не знаю, лучше ли более дорогие швейные машины, но на моем дешевом Singer Inspiration 4210 стандартный мотор почти непригоден для работы на малых оборотах. Он легко глохнет, издает ужасный жужжащий звук, поддерживает неравномерную скорость и выдает очень маленький крутящий момент.

Датчики

Мои первые эксперименты заключались в оснащении швейной машины датчиками, которые я мог использовать для оценки скорости и угла поворота главного вала.Мне нужен был какой-то абсолютный угол отсчета, а также способ подсчитать, как далеко прошел вал. Что касается угла, я нашел действительно удобное место для установки датчика фотопрерывателя. Этот кулачок является частью механизма, который продвигает зубчатые рейки машины. Он удобно перемещает этот металлический стержень вперед и назад один раз за один оборот вала.

Для точного определения скорости вала я предпочел бы колесо энкодера с высоким разрешением, прикрепленное к двигателю или главному валу.Но это, по крайней мере, потребовало бы изготовления вращающегося диска энкодера и его каким-либо образом прикрепить к одной из движущихся частей швейной машины. Я хотел как можно больше не возиться с движущимися частями машины, поэтому искал бесконтактные решения. Я заметил, что с небольшой обработкой сигнала ИК-датчик отражения работает довольно хорошо для подсчета зубьев на приводном ремне машины. После переключения двигателей я изменил это, чтобы вместо этого определять зубцы на звездочке двигателя, но в любом случае работает одна и та же схема преобразования сигнала.Формирователь сигнала представляет собой двойной операционный усилитель, сконфигурированный как усилитель, полосовой фильтр и компаратор с гистерезисом.

И, наконец, самый важный датчик: ножная педаль! Я хотел сохранить ощущение оригинальной педали, но использовать ее как универсальное устройство ввода для микроконтроллера. Итак, я удалил все электронные части, кроме самого переменного резистора, и подключил его к разъему 1/8 дюйма. С небольшой модификацией гнездо вошло в то же отверстие, которое изначально использовалось для сетевого шнура.

Асинхронные двигатели Suck

Вот где проект немного вышел из-под контроля, и я начал ошибаться. Сначала я надеялся, что можно будет реализовать плавное управление с обратной связью, используя оригинальный двигатель и простой регулятор скорости на основе симистора для двигателя. Это казалось достаточно простым. Но у меня не было под рукой всех деталей, чтобы сделать нормальную схему драйвера на основе оптотриака и симистора. Итак, я пошел за покупками в HSC. Оптотиака нет, но были твердотельные реле.Увы, после того, как я принес их домой и просмотрел спецификации, оказалось, что это разновидность коммутации с переходом через нуль. Бесполезен для контроля скорости. Итак, вернемся к чертежной доске. Оптотиристов под рукой нет. Что ж, я мог бы переместить оптоизоляцию, подключив микроконтроллер к цепи с питанием от сети и вместо этого изолировав последовательный порт. Но это звучало очень раздражающе для безопасной отладки, особенно для меня без изолирующего трансформатора или вариатора. Но для этого в любом случае потребуется низковольтный источник питания на сетевой стороне оптоизолятора, и если бы мне пришлось столкнуться с этой проблемой, я мог бы просто использовать транзистор для включения симистора …

Итак, я снова начал рыться в своих мусорных баках и нашел старый модуль лампы X10.Я подумал, что в нем должен быть симистор. В нем не будет оптоизолятора, поскольку дешевые схемы X10 никогда не заботятся об изоляции от сети. Но он мог бы иметь источник питания и схему перехода через нуль, которую я мог бы использовать. Итак, я нахожу в Интернете удобную схему LM465 и начинаю разбирать схему на простой драйвер симистора, детектор перехода через ноль и источник питания +15 В. Я довольно далеко продвинулся в использовании этого регулятора скорости на основе симистора, прежде чем сменил тактику:

Я экспериментировал с сервоуправлением с обратной связью, используя этот симисторный контроллер, но результаты были довольно скучными.С симистором вы можете изменять скорость только вдвое быстрее, чем частота переменного тока. А контур управления 120 Гц недостаточно плотный, чтобы швейная машина работала плавно на низких скоростях. Ужасный крутящий момент двигателя на таких скоростях, конечно, не помогает.

У меня тоже было много проблем с EMI в этом дизайне. Со всеми частями, разбросанными по моему столу и электрически изолированными, но не защищенными от радиочастот, мой микроконтроллер произвольно сбрасывался после того, как двигатель работал в течение нескольких секунд или около того. Впервые я увидел это с моим верным Propeller.Я попытался переключиться на AVR Butterfly, наполовину, чтобы избежать электромагнитных помех, наполовину, чтобы использовать его ЖК-дисплей и джойстик в качестве пользовательского интерфейса. Но не повезло.

Мне было любопытно, как решают эту проблему в промышленности. Серводвигатели довольно распространены в промышленной автоматизации, и, безусловно, вам нужен более изящный способ управления скоростью большого двигателя, чтобы построить сверхмощный сервопривод. Ну вроде есть два решения:

• Просто используйте двигатель постоянного тока вместо переменного тока. Это дороже, но это просто и до недавнего времени это был единственный вариант.
• Преобразователь частоты. Вы по-прежнему используете двигатель переменного тока, но теперь вы используете источник питания переменного тока в постоянный плюс инвертор постоянного тока для управления частотой источника питания двигателя. В случае асинхронного двигателя он контролирует скорость.

VFD кажется довольно крутым, и я был действительно близок к попытке построить простой контроллер VFD, используя детали от неисправного ИБП. Но потом мои лучшие чувства настигли меня…

Итак, я собирался довольствоваться этой посредственностью и закончить свой симисторный контроллер некоторыми кнопками и монтажным оборудованием от HSC, когда случайно наткнулся на идеальный двигатель постоянного тока.В то время я не знал, что это идеально, но у меня было предчувствие. Как только я получил его домой и поставил рядом с оригинальным мотором, я понял.

Мне очень повезло. Диапазон скоростей был хорошим, звездочка имела такой же шаг, и у нее был большой крутящий момент на низких скоростях. Единственная проблема: он едва ли велик, чтобы поместиться в шкафу швейной машины. Так что монтаж пришлось немного импровизировать. Я закончил тем, что отрезал нижнюю панель швейной машины, прикрутил ее раму к какому-то прессованному картону и установил двигатель, используя хитроумную компоновку обрезков прессованного картона, шурупов и стяжек.

Я начал с создания простого регулятора скорости на МОП-транзисторе для двигателя, поскольку раньше я никогда не использовал МОП-транзистор для управления индуктивной нагрузкой. Но потратив час или два на попытки подавить переходные процессы и убедить мои полевые транзисторы переключаться с достаточно высокой частотой, я решил, что мне хватит боли на одну неделю. У меня был запасной чип LMD18200 с названием этого проекта.

LMD18200 — удивительно универсальный и прочный маленький чип. Некоторое время назад я использовал его для своего проекта лазерного проектора.Это было действительно излишним для этого, но для мощного нового мотора этой швейной машинки оно вполне подходит. Мне также нужен был довольно мощный конденсатор привода двигателя, поэтому в целях безопасности я установил LMD18200, конденсатор и преобразователь постоянного тока в небольшую металлическую коробку. Если конденсатор выйдет из строя, я бы предпочел, чтобы на моем лице не было горящего электролита и шрапнели.

Будущая работа?

А пока хватит болтовни. И я думаю, мне стоит перестать взламывать свою швейную машинку и начать шить милые вещи

В этой сборке я оставил достаточно места для дальнейшего расширения.Я хотел бы добавить какой-то пользовательский интерфейс для переключения режимов шитья. Прямо сейчас я использую для этого USB-порт, но маленький ЖК-дисплей с поворотной ручкой энкодера был бы просто великолепен. Я также придумал другие способы автоматизации швейной машины, чтобы упростить выполнение обычных задач. Например, было бы полезно иметь режим, который автоматически поднимает прижимную лапку между стежками в режиме одиночного стежка. Я уже нашел хорошее место для установки серводвигателя RC для этого.

И еще есть идея построить вокруг этого вышивальную машину с ЧПУ, используя Lego Mindstorms, чтобы сделать декартова робота…

Ссылки

Педаль для швейной машины

— купить педаль для швейной машины с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для педали швейной машины.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя педаль швейной машины вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели педаль для швейной машины на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в педали швейной машины и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести педаль для швейной машины по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
