на цепочке, кнопочный, проходной, какой лучше

Содержание статьи:

Осветительные приборы в виде настенных бра имеют интересную конструкцию. Усиливают декоративный эффект необычные способы их подключения. Так, выключатель для бра может иметь вид сенсорной панели, шнура, клавишного устройства и др. Выбирать электромонтажный элемент можно под общий стиль комнаты.

Виды выключателей для светильников и бра

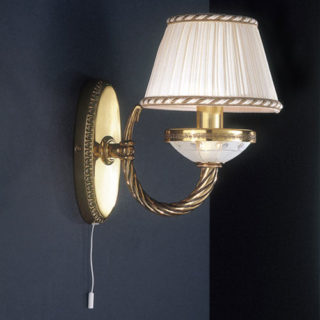

Бра с веревочным выключателем

Все подобные электромонтажные элементы классифицируют по нескольким параметрам. По технике крепления различают:

• наружные (накладные), которые монтируют без врезки в стену;
• внутренние (встроенные), требующие штробления панелей.

По способу подсоединения выключателей для лампы различают такие элементы:

• С безвинтовыми зажимами. Быстро и просто монтируются, провода в клеммах держатся надежно.
• С винтовыми зажимами. Менее надежный элемент, у которого клеммы периодически ослабевают. Приходится регулярно подкручивать их.

Различаются также электромонтажные элементы по способу включения:

• Клавишный. Самый знакомый для всех тип выключателя. Может быть одно-, двух-, трехклавишным. Благодаря такой конструкции можно управлять отдельными лампочками в светильнике.
• Кнопочный. Осветительный прибор приводит в действие механизм из пружины подвижного контакта. В результате воздействия на кнопку происходит замыкание и размыкание электрической цепи. Ярким примером кнопочного элемента является выключатель на проводе для бра. Часто светильники уже оснащены им.

• Выключатель с цепочкой или веревкой. Этот тип элементов работает по принципу кнопочных. При первичном натяжении шнура происходит замыкание цепи (лампа светится). Повторное натяжение цепочки размыкает цепь (светильник тухнет). Переключатель для бра с цепочкой или верёвочкой удобен в использовании и выполняет дополнительную декоративную функцию.
• Поворотный. Напоминает внешне тумблер, который можно сдвигать вверх/вниз или вправо/влево. Такой элемент используют при создании ретро дизайна.
• Сенсорный. В его основе лежат микросхемы. Главное отличие от всех предыдущих моделей — полное отсутствие выступающих деталей на панели (кнопок, клавиш, тумблеров). Выключатель реагирует на движение ладони. Дополнительно сенсорные элементы могут реагировать на температуру, уровень освещенности.

Накладной клавишный выключатель

Кнопочный

Поворотный

Сенсорный

В механизмах с электросхемами можно блокировать работу датчиков при необходимости.

Выключатель проходной для бра внешне ничем не отличается от клавишного, но при этом способен перекидывать питание с одной цепи на другую. Когда происходит размыкание на одном участке сети, тут же замыкается следующий ее участок. Подобные элементы особенно хороши для узких протяженных комнат (коридор, прихожая и др.). Проходные выключатели бывают одинарными, двойными и даже трехклавишными.

Варианты подключения бра через выключатель

Переключатель бра можно монтировать по одному из трех вариантов:

• Через настенный элемент (внутренний). Проводка к светильнику тянется в штробах или кабель-каналах. Под выключатель нужно сделать специальное гнездо, в которое сначала ставят стакан, а затем уже и сам электромонтажный элемент. Штробы нужно делать еще до финишной отделки стен. Если ремонт уже выполнен, проводку ведут параллельно плинтусу потом до светильника.
• Прямое подсоединение к электрической сети дома. Так монтируют выключатели для бра с цепочкой или веревкой. В этом случае сам замыкающий и размыкающий механизм находится в светильнике. Устраивают такие приборы посредством крепления к стене специальной пластины, в которую выводятся провода кабеля. Скручивают жилы между собой по цветам или маркировке — L для фазы, N — для нуля, РЕ — заземление.
• Подсоединение при помощи стандартной вилки. В этом случае светильник просто включают в розетку. Для проведения работ нужно просто дотачать кабель бра дополнительным токоповодником с вилкой на конце.

Способ подключения выбирают в зависимости от обстоятельств: наличие или отсутствие финишной отделки, близко расположенная розетка и др.

Монтаж бра с веревочным выключателем

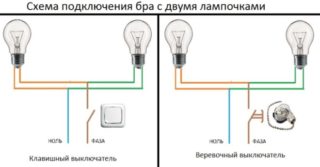

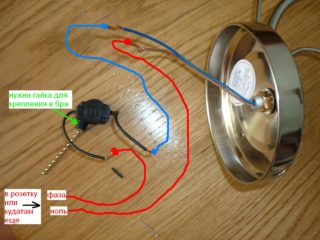

Схема подключения веревочного выключателя к бра

Выключатель-цепочку устанавливают по следующей схеме:

1. На стену наносят разметку под монтаж будущего светильника. Это просто две точки, расположены на некотором расстоянии друг от друга в соответствии с техническими зазорами на обратной стороне планки фиксации.
2. Чтобы избежать падения строительной пыли на пол, можно под разметку на скотч прикрепить полиэтиленовый пакет.
3. Сверлят отверстия перфоратором. В них забивают дюбели.
4. Теперь нужно привинтить фиксирующую светильник планку. Важно хорошо затягивать гвозди.
5. Из штробы подводят к пластине кабель, чтобы подключить его потом к осветительному прибору.
6. На корпусе светильника в нижней его части строго по центру нужно сделать метку. Здесь сверлится отверстие 8 мм под вывод выключателя шнурка для бра. С одного его конца имеется кнопка, которая и будет работать как скрытый стимулятор замыкания/размыкания цепи. Главное – не превысить сечение зажимного кольца, работающего как фиксатор выключателя.
7. В готовое отверстие пропускают цепочку и зажимают кнопку при помощи вышеупомянутого болта (гайки).

8. При подсоединении проводов фазу нужно всегда стыковать на выключение. Таким образом при случайном попадании пальца в пустой патрон человек не получает травмы. В советских квартирах этим правилом часто пренебрегали, и при контакте руки с лампочкой можно было получить электрический разряд.
9. При помощи ваг стыкуют провода. Коричневый кабель фазы соединяют с выключением кнопки. Синий провод на 0 подводят к проводке в стене, а второй провод от кнопки (на включение) – к кабелю фазы здесь же. При помощи индикаторной отвертки проверяют питание.
10. На пластину монтируют основание светильника, к которому уже подведен выключатель шнуровой для бра.
11. Осталось вкрутить в патрон осветительного прибора лампочку и надеть плафон.
12. Дергают за веревочку и видят полноценную изящную подсветку после правильного подключения.

Все работы желательно проводить только после полного обесточивания квартиры/дома.

strojdvor.ru

Выключатель для бра и настенных светильников: виды и конструктивные особенности

Все осветительные приборы настенного типа управляются с помощью электроустановочных устройств, которые отличаются между собой формой, конструкцией, функциональностью и техническими характеристиками. Не является исключением и выключатель для бра. Подбирается выключатель для светильника под конкретную модель прибора и в соответствии с личными требованиями покупателя.

Разновидности выключателей для бра и светильников

Из всех представленных на рынке моделей, наиболее распространенными являются настенные выключатели, которые отличаются между собой:

1. Способом крепления к стене:
   • Накладные (внешние). Монтаж данного варианта выполняется при наличии наружной проводки или невозможностью установить другим способом.
   • Встроенные (внутренние). Вариант самый распространенный и встречается практически везде, где требуется подключение к электросети.
2. Способом подсоединения:
   • Оснащены винтовыми подсоединением проводов. Недостатком первого варианта является ослабление контактов, поэтому периодически винты нужно подкручивать.
   • Безвинтовыми зажимами. Этот вариант отличается быстрым и простым монтажом, и благодаря надежной конструкции механизма, обеспечивается долговечный контакт между проводом и токопроводящей арматурой.
3. По типу включения/ выключения бывают:
   • поворотными,
   • клавишными,
   • кнопочными,
   • сенсорными,
   • веревочными и др.

Конструкционные решения и особенности

Каждый вид следует рассмотреть отдельно.

• Поворотные выключатели относятся к ретро стилю. Это изобретение прошлого века представлено линейкой качественных и надежных электроустановочных устройств. На сегодняшний день подобные изделия пользуются спросом у почитателей стиля ретро.
• Клавишные модели являются самыми распространенными. Простая конструкция позволяет управлять одним или одновременно несколькими светильниками, включая и выключая лампочки сразу или поочередно. На рынке представлены одно-, двух- и трехклавишные модели.
• Кнопочные устройства — вариант для повсеместного применения. Конструкция кнопочного механизма достаточно простая: состоит из подвижного контакта и возвратной пружины, при нажатии на которую замыкается и размыкается электрическая цепь. Отдельную линейку занимает кнопочный выключатель для настольной лампы. Подобная конструкция очень удобная в эксплуатации.

• Сенсорный выключатель — это инновационный способ управления светом, в основу которого заложены микросхемы. Главным отличием от стандартных моделей является отсутствие обычных клавиш и контактов. Такое устройство безопасное, так как в процессе эксплуатации полностью исключается короткое замыкание, а за счет низкого показателя износа увеличивается срок его службы. Чтобы включить светильник достаточно слегка задеть панель рукой.
• Выключатель для бра шнуровой или веревочный — электроустановочные устройства, оснащенные специальным капроновым шнуром, посредством которого включается и выключается светильник. Это самый необычный и практичный вариант, который также нашел применение там, где установить другие модели электроустановочных устройств не представляется возможным.

  Веревочный выключатель работает по принципу кнопочного варианта, при первом натяжении шнура лампочка загорается (электрическая цепь замыкается), при втором — тухнет (цепь размыкается).
  Крепится выключатель с веревочкой на настенные светильники, в том числе и к бра. Вместо шнура осветительные приборы зачастую оснащаются красивой металлической или пластиковой цепочкой, которая кроме основного предназначения выполняет декоративную функцию.
  Выключатель потолочный, оснащенный веревкой, является один из самых первых видов электроустановочных устройств, которые располагаются непосредственно под потолком. Такой вариант управления светом не утрачивает своей популярности на протяжении нескольких десятков лет и используется в торшерах, настенных бра и в настольных лампах.

Варианты подключения бра через выключатель

В зависимости от модели осветительного прибора, существует несколько вариантов подключения к электропитанию:

• Подключение через настенный выключатель. Если настенный светильник или бра подключаются через настенный выключатель, то провода к светильнику подводятся внутри стены (методом штробления) или по кабель каналу. Провода не видно, но необходимо проложить кабель еще до ремонта помещения. Сам выключатель монтируется в встраиваемом подрозетнике.
• Прямое подключение к электросети. То же самое, что и в предыдущем варианте, только выключатель находится не в стене, а в светильнике. Первое действие — к стене прикручивается крепежная пластина рядом с местом выхода проводки, после чего провода светильника соединяются с жилами проводки и изолируются.  Скручивание концов между собой осуществляется по следующей схеме: фаза — L, рабочий ноль — N, земля — PE. Располагать настенный прибор желательно на высоте от 1,5 до 2 метров.
• Посредством отдельного провода необходимой длины, оснащенного выключателем на проводе и вилкой на конце. Крепится проходной выключатель на провод на определенной высоте. По типу управления устройства бывают кнопочными и клавишными. Такие настенные светильники с выключателем позволяют не наносить урон сделанному в помещении ремонту, так как нет необходимости в прокладке внутренней электропроводки. Приборы можно переносить и размещать там, где нужно и удобнее всего.
  Как подключить выключатель на проводе для бра видео будет полезно посмотреть:

• На стене под потолком крепится выключатель со шнурком или цепочкой.


Совет! Узнать, как подключить бра с выключателем шнурком можно в интернет. На сайте размещено видео для наглядного просмотра инструкции.

electry.ru

Как подключить светильник через выключатель

Содержание:

electric-220.ru

Замена выключателя с цепочкой у настенного светильника

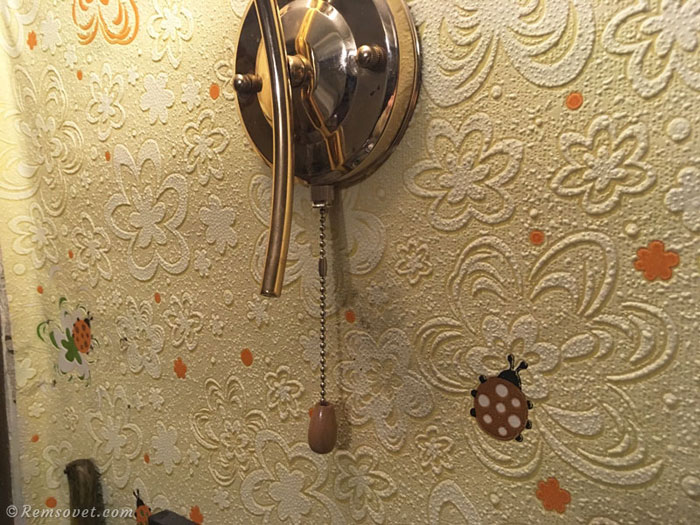

Широкое применение в освещении жилых помещений получили настенные светильники – бра. Такие светильники часто производятся с встроенным выключателем, который приводится в действие через цепочку (шнурок).

Случается, что цепочка обрывается или выходит из строя сам выключатель, но это ещё не повод менять сам светильник. Выключатель для настенного светильника можно приобрести отдельно и заменить своими руками.

В данной статье мы рассмотрим замену выключателя с цепочкой на настенном светильнике (бра).

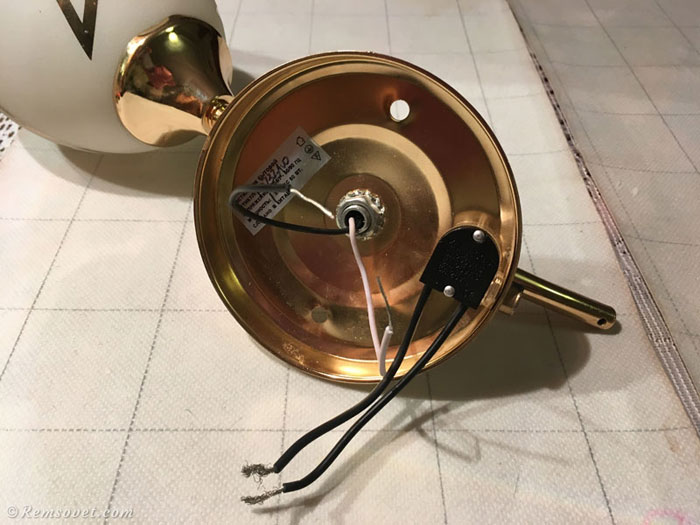

Шаг 1. Отключаем питание светильника (для этого отключаем автоматический выключатель в распределительном щитке). Снимаем настенный светильник, отсоединяем провода.

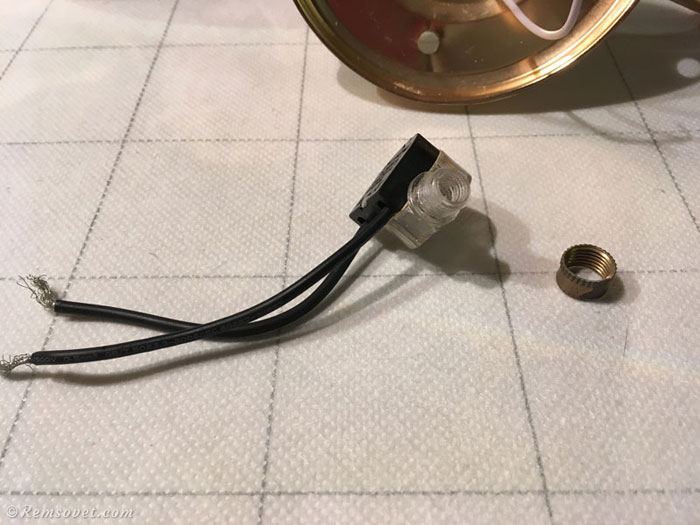

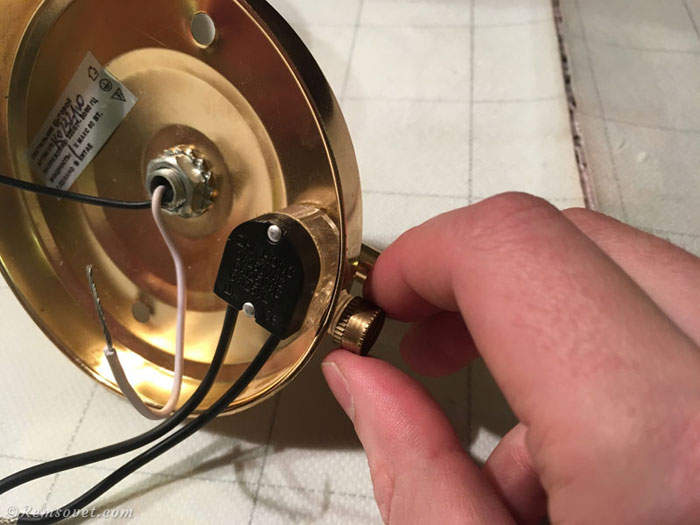

Шаг 2. Отсоединяем сломанный выключатель, для этого откручиваем гайку-фиксатор:

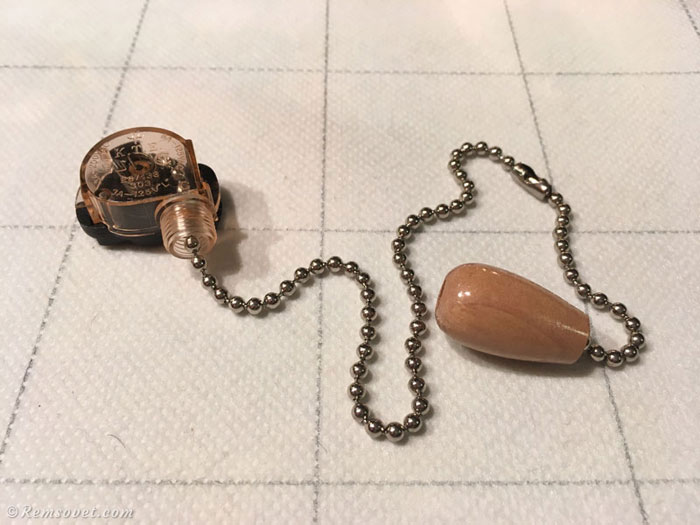

Шаг 3. Подготавливаем новый выключатель к установке:

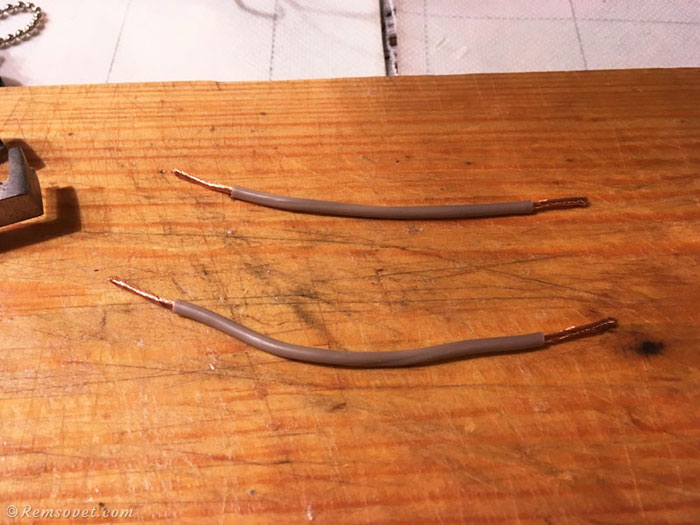

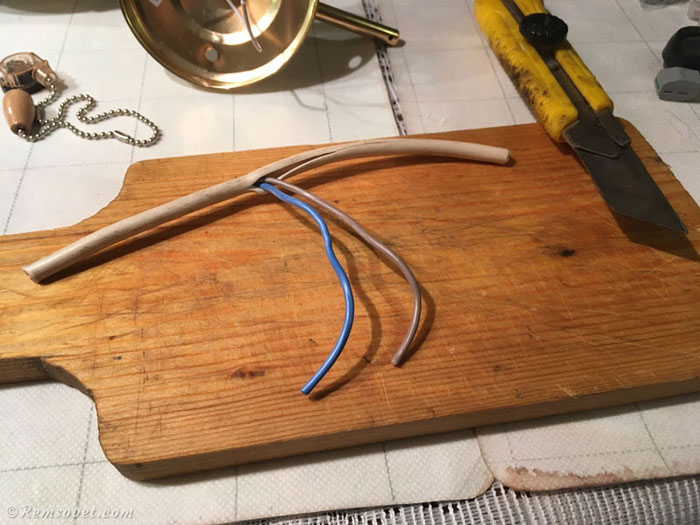

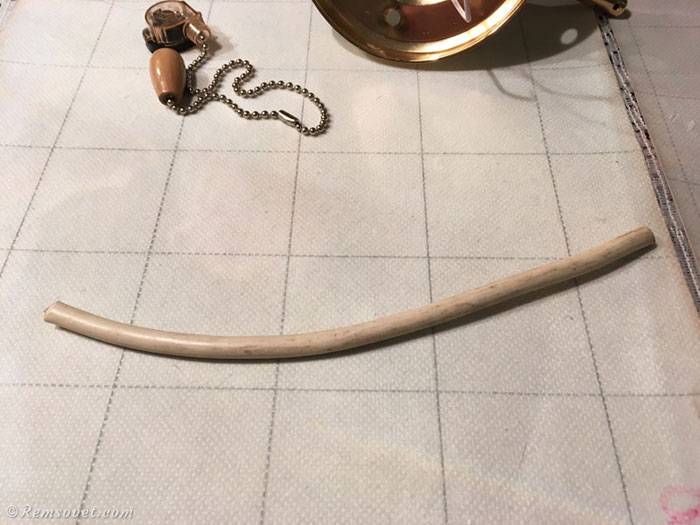

Как мы видим, у нового выключателя отсутствуют провода для подключения. Поэтому нам понадобится кусок витого провода (ПВС) сечением 1,5 мм². Из этого провода нам нужно извлечь жилу:

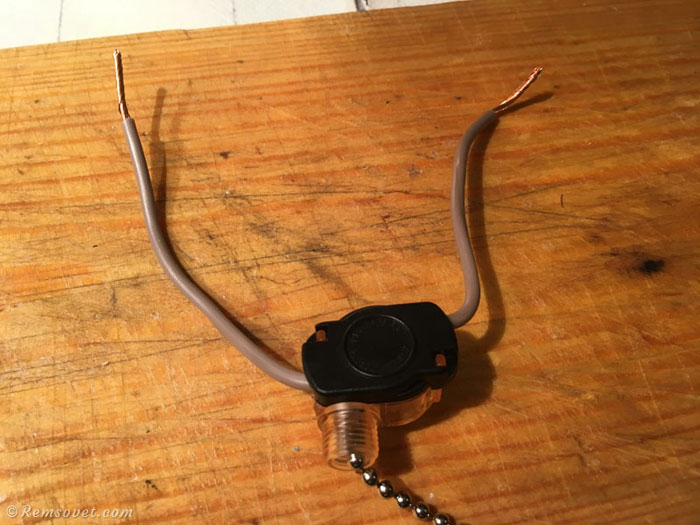

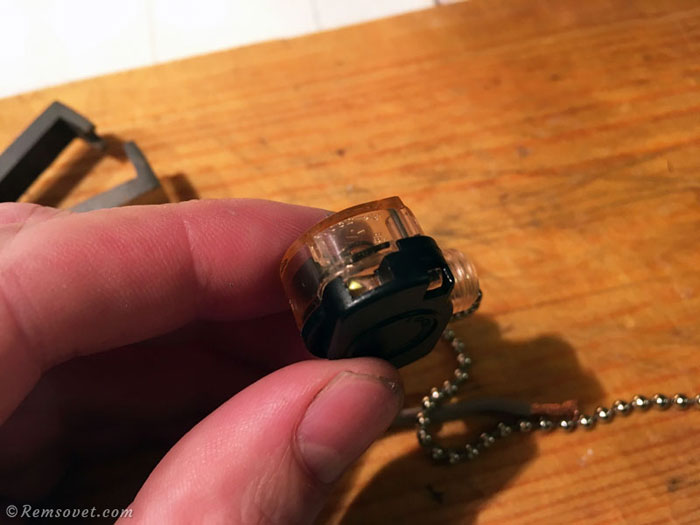

Зачищаем токопроводящие жилы от изоляции и подсоединяем их к выключателю, как показано на фото:

Подсоединение дополнительного провода не является обязательным, однако очень облегчает процесс подключения светильника

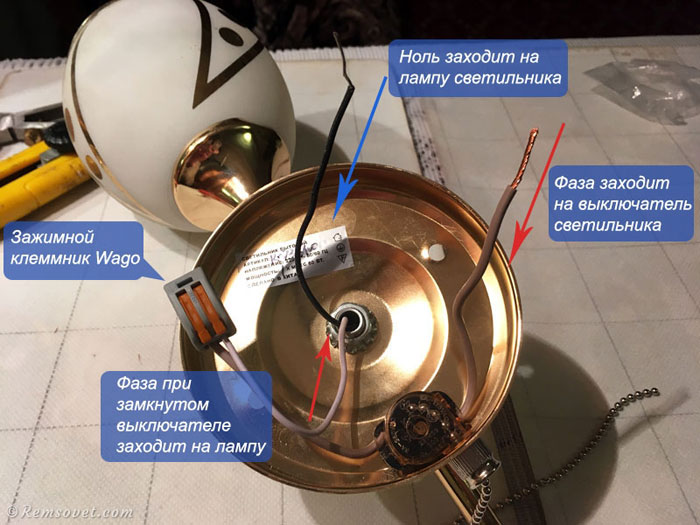

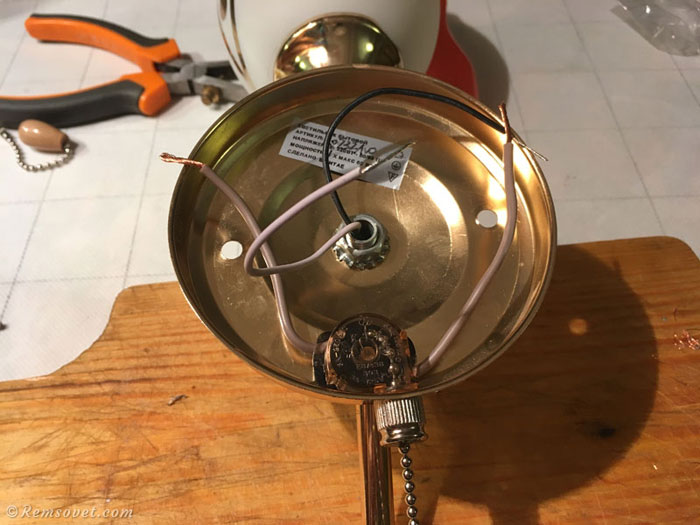

Шаг 4. Устанавливаем выключатель в светильник и подключаем провода через зажимной клеммник Wago:

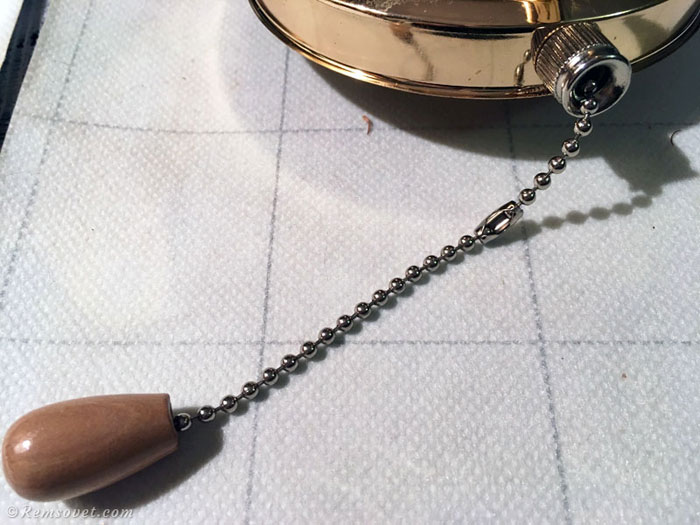

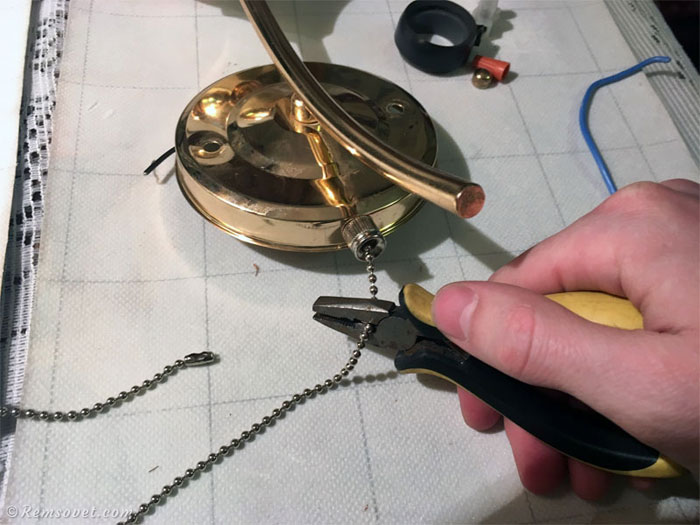

Шаг 5. Регулируем длину цепочки:

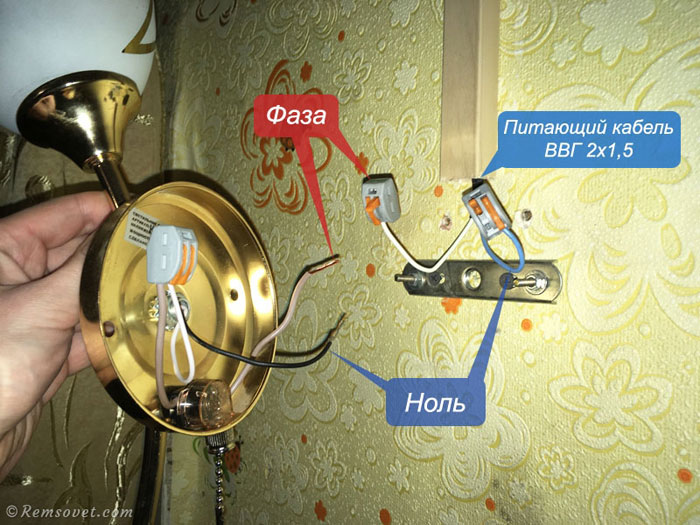

Шаг 6. Подключаем светильник к питающему кабелю. Для подключения удобно использовать зажимные клеммники Wago:

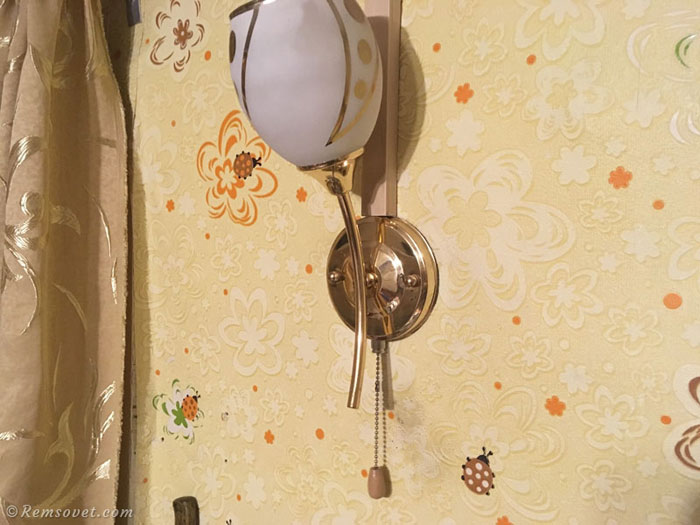

Замена выключателя настенного светильника завершена:
