своими руками, инструкция, как сделать
Плавно набирающий обороты электроинструмент отличается эргономичностью и способен прослужить дольше, чем при обычном резком запуске. Однако бюджетные модели электродрелей и шлифовальных машин (в разговорной речи — «болгарок»), как правило, не имеют БПП (блок плавного пуска). Но этот недостаток можно компенсировать доработкой стандартной переноски. Далее я расскажу о том, как это делал.
Что такое переноска с плавным пуском и ее преимущества
Данное устройство — это модернизированный электрический удлинитель, позволяющий плавно запускать питающиеся от сети устройства. Его плюсы заключаются в следующем:
- При включении рабочего инструмента нет скачка электроэнергии, что исключает перегрузки в бытовой сети.
- Меньше изнашиваются механические детали используемых приборов, ведь во время старта не осуществляется резкий удар по ним.
- Реже стачиваются и выгорают щетки.
- Менее подвержены выходу из строя обмотки ротора, а также статора.
- Исключается появление искорок на коллекторе якоря и выгорание ламелей этой детали.
- В момент включения электродрель и «болгарка» не будут внезапно вырываться из рук, что повышает безопасность осуществляемых работ.
Перечисленные преимущества несомненно важные, поэтому рекомендую заняться преображением переноски.
Материалы и инструменты
Сперва следует подготовить все необходимое. Для модернизации электроудлинителя понадобится сам удлинитель, а кроме него:
- розетка для наружного монтирования;
- термоусадочная трубка либо изоляционная лента;
- кусочек фанеры или доски;
- кусочек провода 3*2,5;
- паяльник и припой;
- нож;

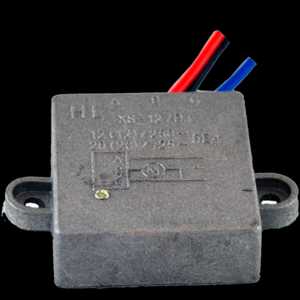

- электронный блок плавного пуска KRRQD12A.
Пошаговая инструкция модернизации обычной переноски
Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:

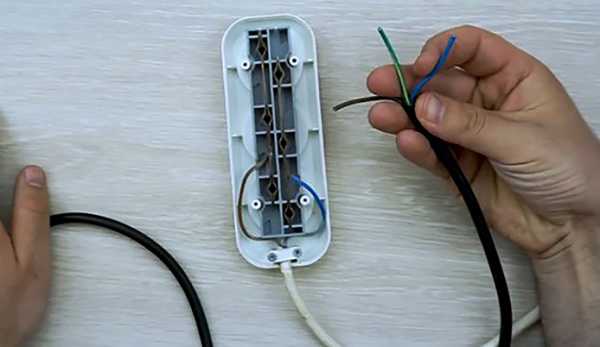

Разобрал имеющуюся переноску и осмотрел ее содержимое.
Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.
Зачистил с обоих концов ПВС 3*2,5.

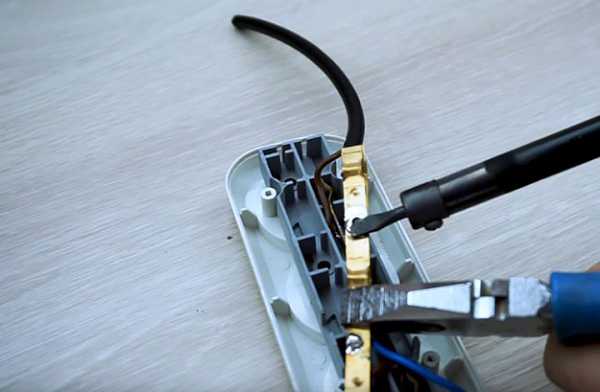

Припаял провода к контактным клеммам электроудлинителя.

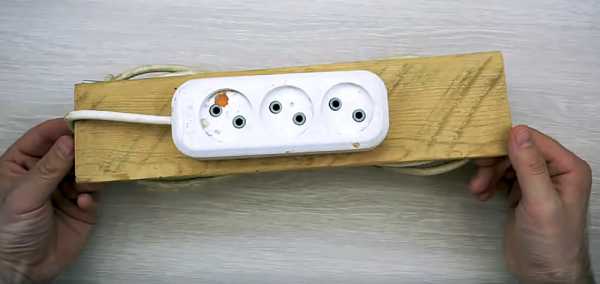

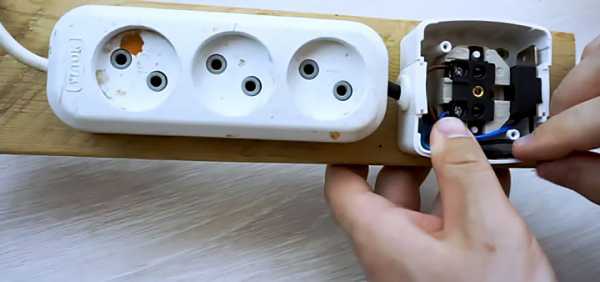

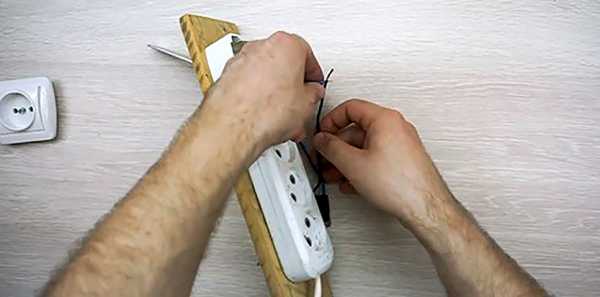

Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.
Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.
Подключил БПП (как видно из схемы выше — последовательно), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусадочной трубкой (вместо нее можно задействовать изоляционную ленту).
Аккуратно вставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.
Закрыл крышку розетки и проверил работоспособность своего устройства.
Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах (плавно запускать любой электроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.
В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.
Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.
БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.
В схеме указан симистор TS122-25-5, однако сгодится и другой, лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.
Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.
rubrowsers.ru
Удлинитель с функцией плавного пуска электроинструмента
Всем доброго времени суток. Предлагаю вашему вниманию вариант изготовления устройства плавного пуска электроинструмента на широко известной отечественной ИС фазового регулятора К1182ПМ1Р. Хотя аналогичных конструкций на просторах интернета достаточно много, хотелось поделиться своим вариантом компоновки устройства.
Идея была сделать плавный пуск для своей дисковой пилы «Интерскол ДП-800», с целью продления срока службы электроинструмента.
Устройство снижает пусковые токи в обмотках ротора и статора и защищает зубчатую пару редуктора от рывка при пуске инструмента. Так же в связи с тем, что заводской провод моей дисковой пилы относительно короткий, решил встроить плавный пуск сразу в удлинитель.
В данной конструкции использовано:

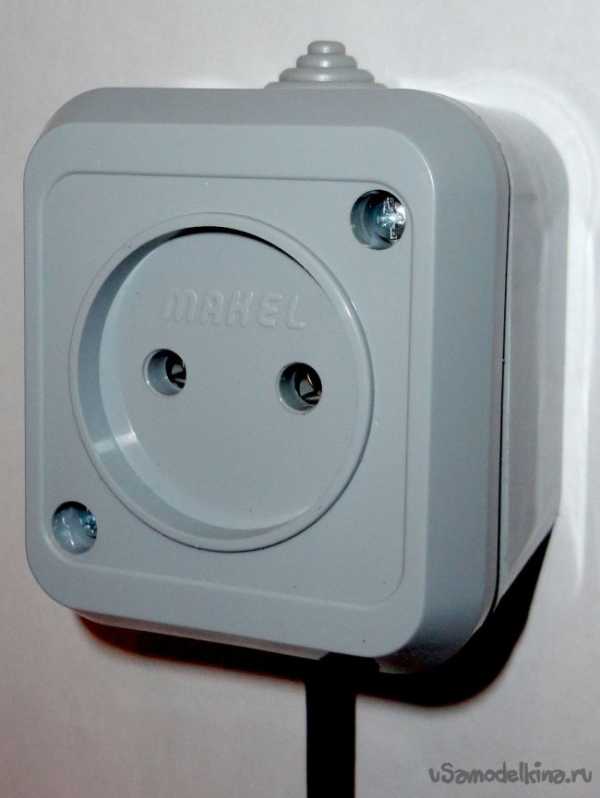

— Розетка фирмы «MAKEL» производства Турции.
— Сетевой провод с вилкой.
— Фольгированный стеклотекстолит.
— Крепеж М3.
— Радиодетали согласно схемы.
Из инструментов использовалось:
— Дрель.
— Паяльник.
— Термо-клеевой пистолет.
— Отвертка, кусачки и т.д.
Велосипед изобретать не стал, использовал типовую схему включения фазового регулятора К1182ПМ1Р. В конструкции использованы низкопрофильные конденсаторы от старых видеокарт. Поэтому плата удобно размещается в указанной модели розетки.
Принципиальная схема.

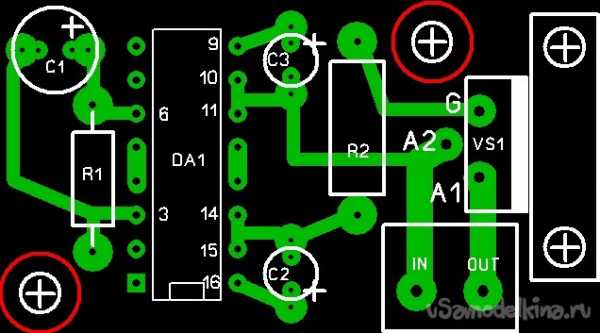

Печатная плата получилась размерами 45х25мм.

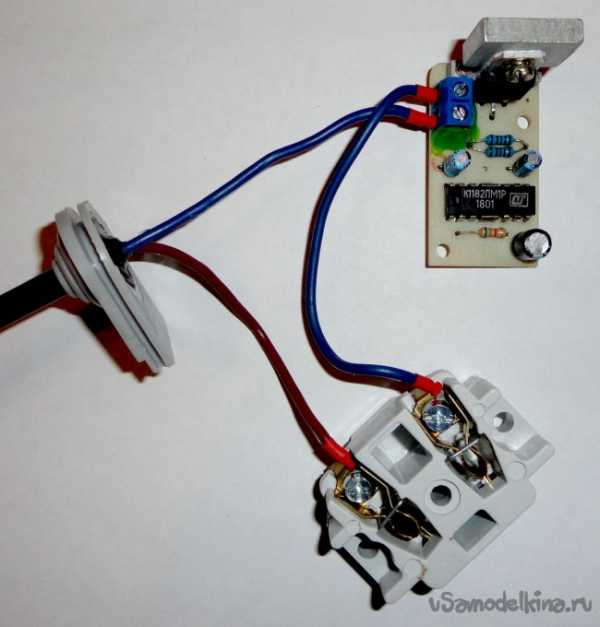

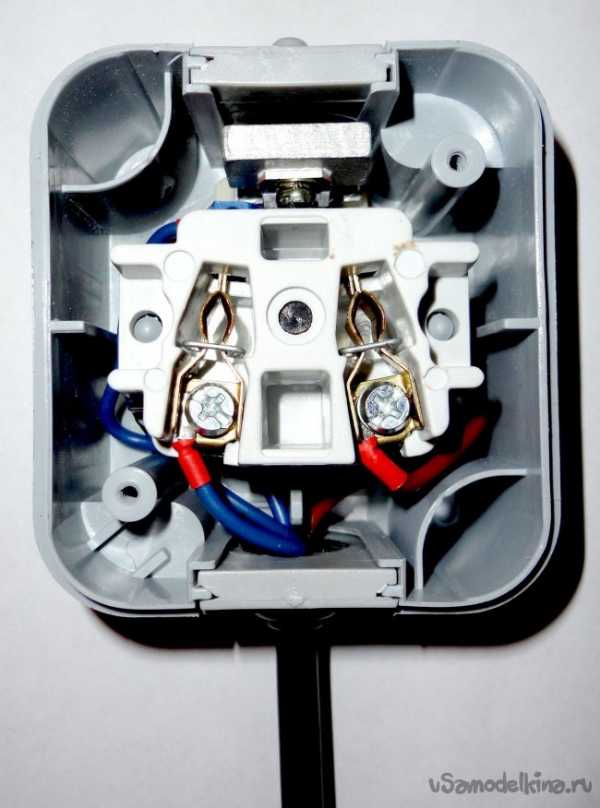

Плата крепится в корпусе розетки двумя винтами М3.

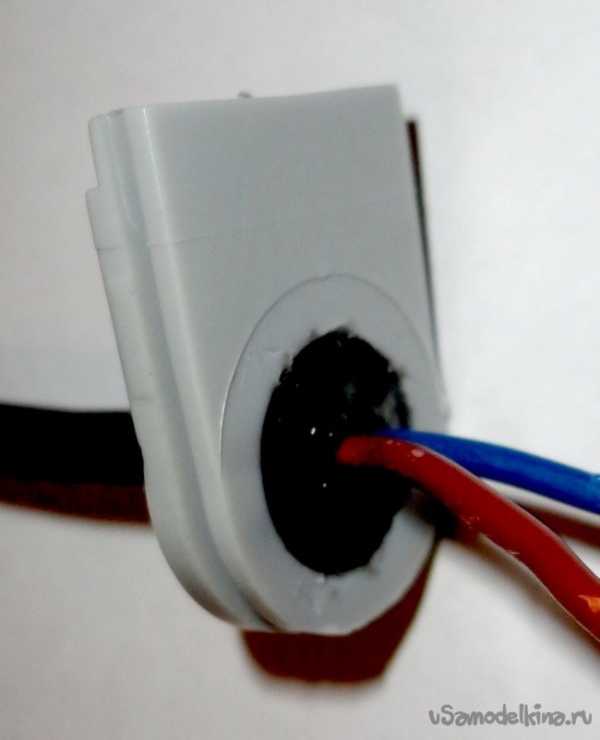

Сетевой провод закреплен в заглушке корпуса розетки с помощью термоклея.
В ходе монтажа был заменен резистор R2, на два параллельных общим сопротивлением 500 Ом (поэтому есть разница на фото). Время плавного разгона пильного диска 2-3 сек.
С необходимой мне задачей данное устройство справляется на 100%.
Внимание!!! Данная схема корректно работает только с электроинструментом без встроенных регуляторов оборотов и прочей дополнительной электроники!!!
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
Отзывы, предложения и комментарии очень приветствуются.
Май 2019г.
Станислав Шурупкин.
Email: [email protected]
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Плавный пуск электродвигателя своими руками: для болгарки, электроинструмента
У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.
Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.
Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.
Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.
Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.
Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.
- Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
- Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
- Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
- Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
- Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.
Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.
У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.
Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.
К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

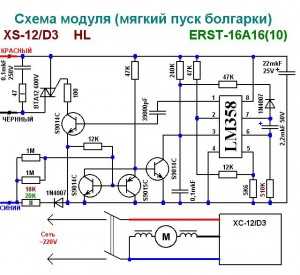

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.
Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.
Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).
Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.
Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.
volt-index.ru
Плавный пуск болгарки на доступных деталях
Люди, часто пользующиеся электроинструментом иногда сталкиваются со следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования стартует очень резко. Такой резкий старт таит в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.
Схема

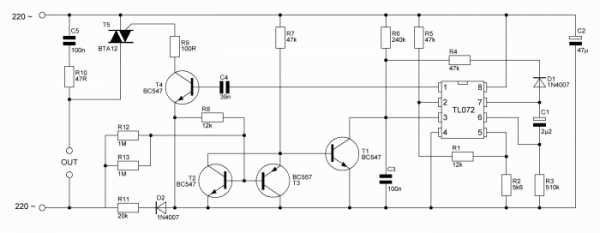

В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.
Изготовление плавного пуска

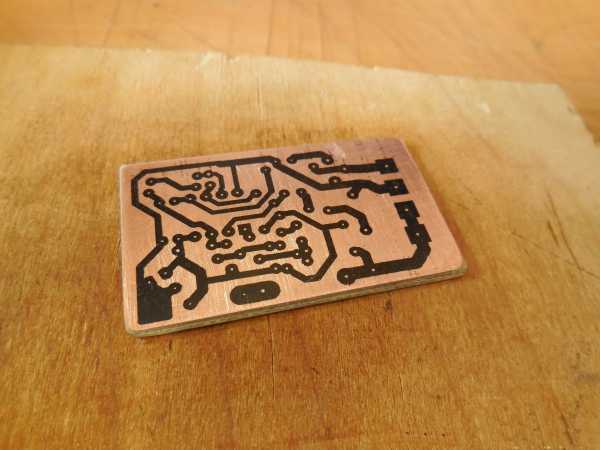

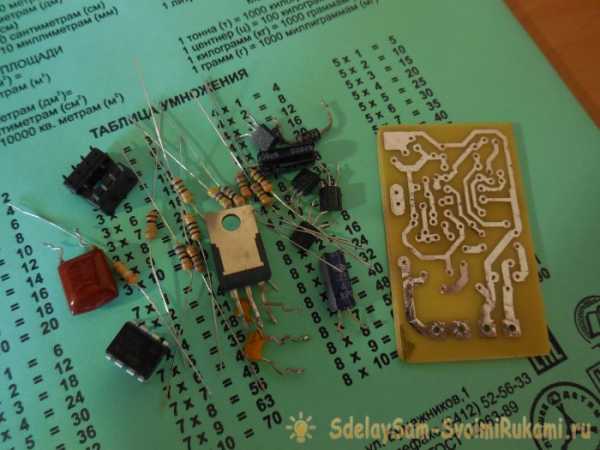

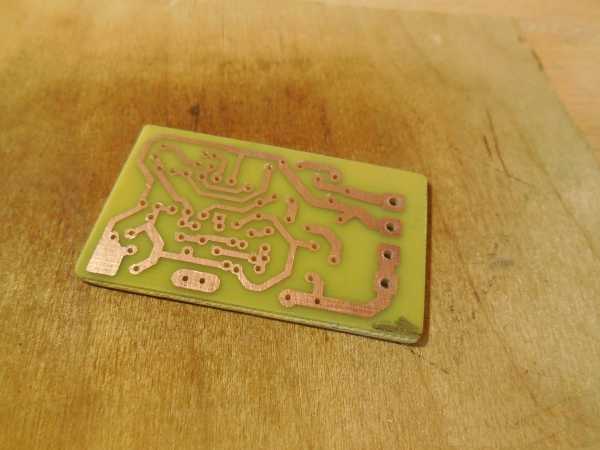

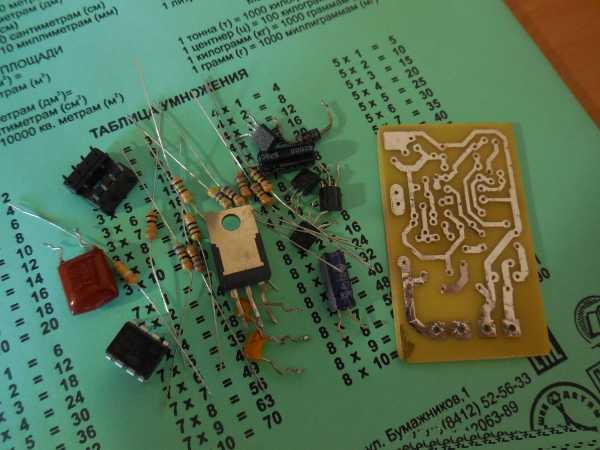

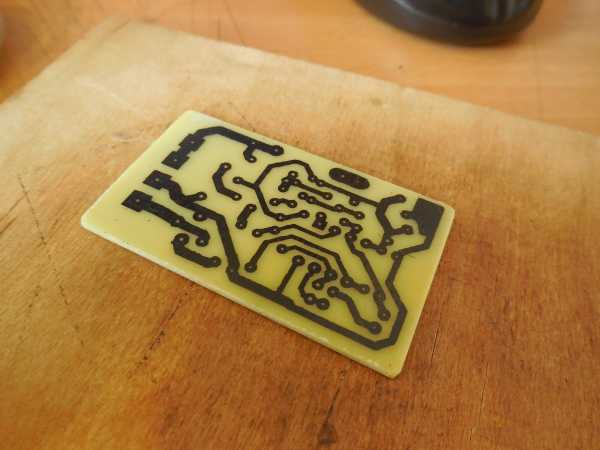

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.

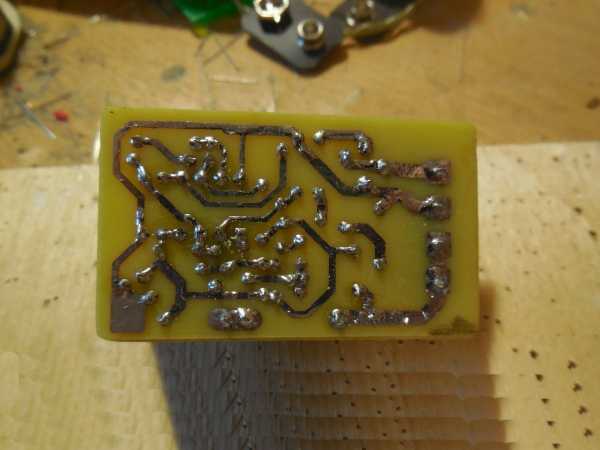

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.
Первый запуск и испытания

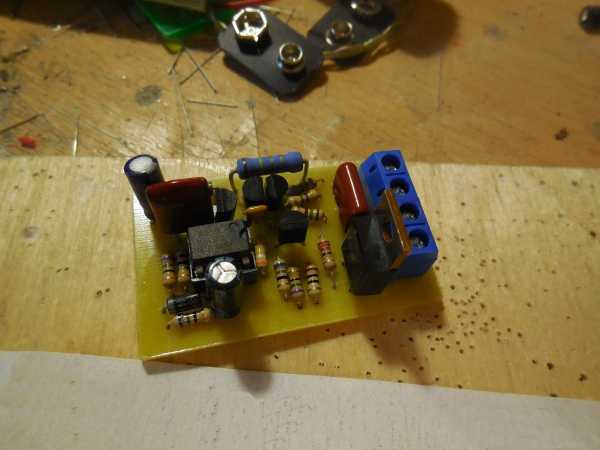

После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.
На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети. Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!
Смотрите видео работы
sdelaysam-svoimirukami.ru
Плавный пуск для болгарки своими руками
В этой статье будет рассмотрена схема плавного пуска болгарки из доступных деталей. Так как плавный пуск ставят не в весь инструмент, то это можно исправить и самостоятельность собрать простую схему плавного пуска для болгарки и сделать это своими руками. Данное устройство поможет модернизировать ваш инструмент и сделает его менее опасным и более удобным.

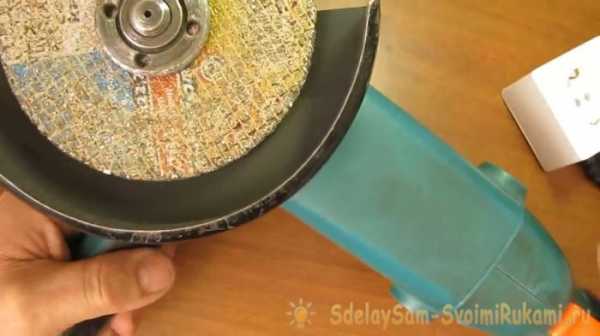

Если вы часто работаете инструментом то наверняка сталкивались с следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования пускается очень резко. Такой резкий пуски таят в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.
Схема плавного пуска
В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.
Изготовление плавного пуска

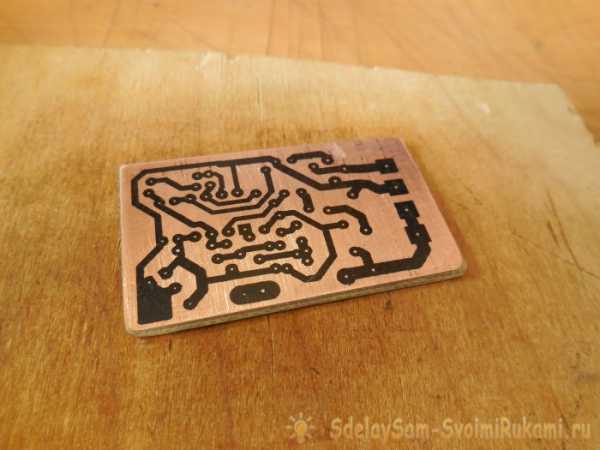

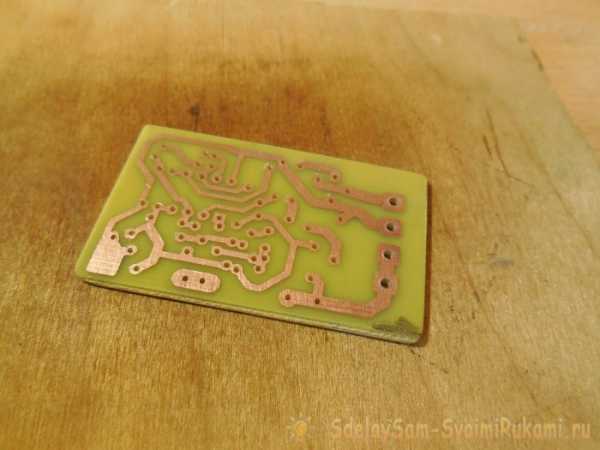

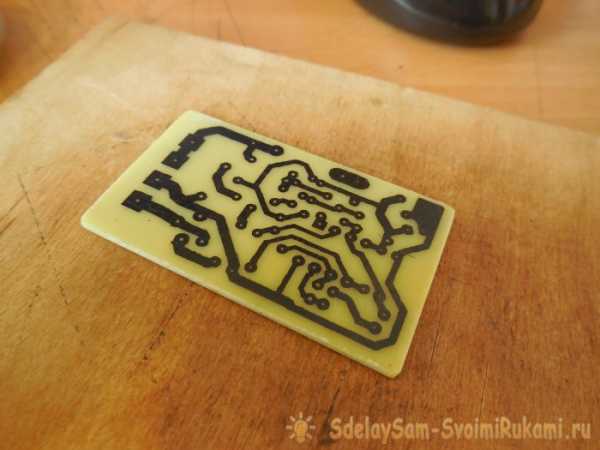

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.
Скачать печатную плату
Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.
Первый запуск и испытания

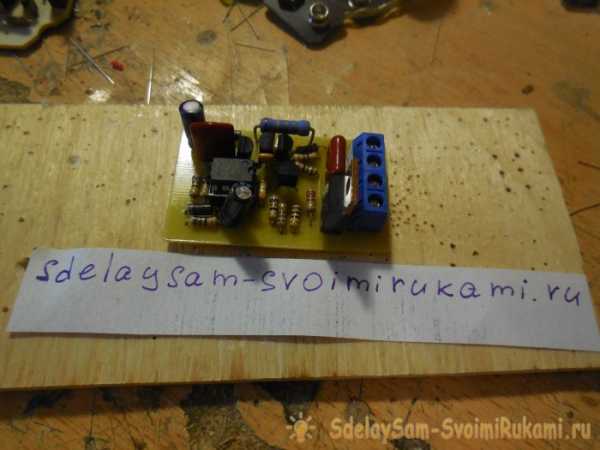

После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.
На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети. Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!
Видео работы плавного пуска
Похожее
kavmaster.ru
Плавный запуск болгарки. Плавный пуск для болгарки своими руками – экономия ваших средств и защита электроинструмента
Дешевую болгарку достаточно легко модернизировать, чтоб существенно увеличить срок ее эксплуатации так что у нее не заклинит редуктор и не перегорят обмоточные провода якоря. Обычно эти проблемы свойственны при, резком пуске недорогой болгарки.
Вся модернизация состоит только в сборке простой схемы во внешнем коробе.
Прототип конструкции на рисунке ниже использовался для регулировки накала ламп, то есть для работы на чисто активную нагрузку.

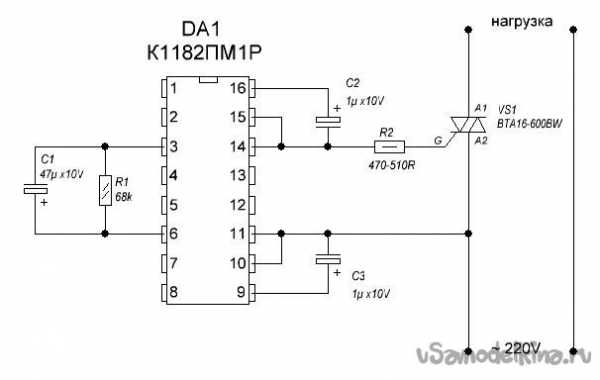

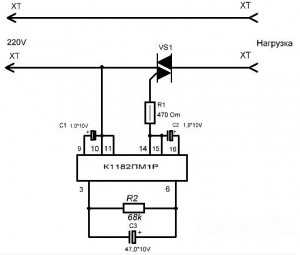

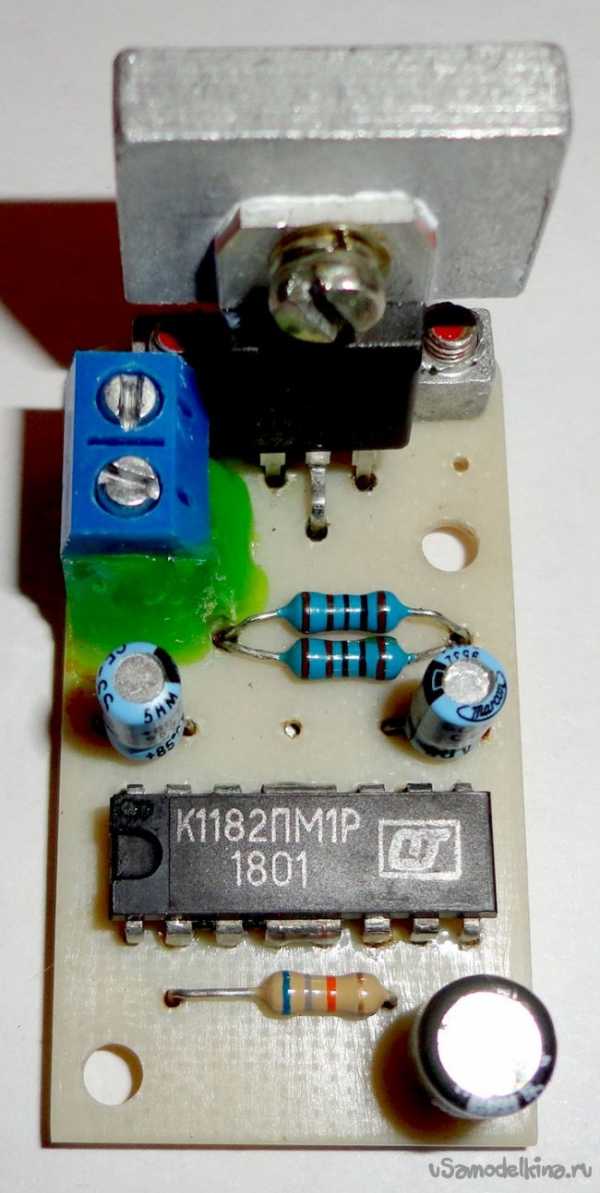

Основой конструкции является микросхема К1182ПМ1Р. Она узкоспециализированная, и как это сегодня не странно звучит, отечественного производства. В случае необходимости время старта можно увеличить, поставив большую емкость конденсатора С3. Пока идет заряд этого конденсатора, электродвигатель плавно увеличивает обороты до максимума. Резистор сопротивлением 68 кОм оптимально выбран для нашей схемы. Если хотите сделать регулятор мощности, тогда нужно заменить сопротивление R1 переменным. Сопротивление в 100 кОм, и больше.
В роли отличного корпуса из изоляционного материала подойдет типовая распределительная коробка. К ней привинчивается розетка и подсоединяется кабель с вилкой, что делает эту конструкцию очень похожей на удлинитель сделанный своими руками.
Если хотите можно собрать чуть более сложную схему плавного пуска. Она является типовой для модуля XS–12. Он устанавливается в электроинструмент при заводском производстве многих фирм.
Если хотите регулировать обороты подсоединенного электродвигателя, тогда конструкция немного усложняется: т.к устанавливается подстроечный резистор, на 100 кОм, и регулировочное сопротивление на 50 кОм.
В целях экономии, можно оснастить регулятором оборотов типовую болгарку. Такой регулятор для шлифования корпусов различной радиоэлектронной аппаратуры является незаменимым инструментом в арсенале радиолюбителя.
Болгарка, или шлифовальная машина, – зачастую в хозяйстве просто необходима для выполнения работ по металлу. Кроме того, с её помощью можно выполнять чистку и деревянных, и каменных материалов. Сложно представить выполнение промышленных работ без болгарки. Это такой инструмент, который подойдёт как профессионалу в его деятельности, так и любителю в домашних работах по хозяйству.
Болгарка с регулировкой оборотов и плавным пуском
При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента.
Бюджетный варианты угловых шлифовальных машин – УШМ – имеют ряд недостатков :
- У электроинструмента отсутствует возможность плавного, мягкого пуска. Это может привести к перебоям электроэнергии, так как болгарка в первые секунды после включения потребляет большое количество электричества. Также есть огромная вероятность порчи электродвигателя и поломки инструмента после того, как осуществлен не мягкий, пуск, а резкий, рывками.
- У электроинструмента, особенно простого китайского, нет в наличии регулятора оборотов (регулировкой оборотов можно обеспечить долгую работу инструмента без нагрузки на него).
Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность. Здесь основным показателем служит объём выполняемых работ.
Если работа не масштабная и не частая на бытовом уровне, то подойдёт электроинструмент с регулировкой в 125 мм и мощностью между 600-900 Вт.
Для объёмной работы в промышленных масштабах следует использовать УШМ мощнее примерно в два раза. Ещё к основным показателям кроме технических характеристик, относится безопасность. Болгарка должна быть безопасной. Что это значит? Во-первых, как уже было сказано, наличие плавного пуска, предотвращающего скачки напряжения во время включения. Автоматические предохранители, необходимые для экстренной остановки мотора во время сбоя системы. Предохранители служат регулятором, когда круг клинит. Обеспечивается защита от пыли. Она необходима при частом использовании болгарки, чтобы пыль не скапливалась в инструменте.
Важна функция теплоотвода. Теплоотвод защищает от перегрева. Во время работы, особенно если работы продолжительные, корпус машины подвержен сильному нагреванию, чтобы не было перегрева и необходим отвод тепла. При перегрузке УШМ останавливается – это происходит во время нагревания, приближающемуся к 200 о С. Ну и балансировка диска служит для снижения неприятной вибрации и биения инструмента при работе, особенно этому воздействию подвержены старые изношенные диски. Обращать внимание и уделять внимание безопасности при выборе инструмента и при дальнейшей работе с ним очень важно.
При выборе инструмента стоит отметить, что существуют болгарки с одной и с двумя ручками. Здесь следует полагаться исключительно на удобство. Двуручные модели скорее всего будут более удобными при держании, однако такие инструменты тяжелее по весу, одноручные модели также придётся держать двумя руками, но такие УШМ меньше по размеру и весу.
Лидерам на рынке электроинструментов является фирма Bosch. Инструменты данной фирмы обладают всеми необходимыми характеристиками от удобства до безопасности. Также плюсами инструментов фирмы Bosсh является то, что есть хорошая вентиляция.

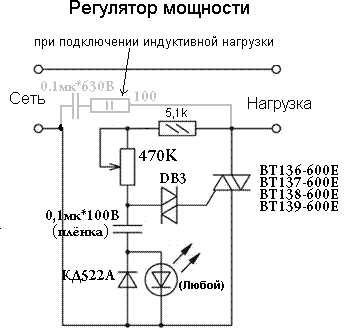

Bt136 600E: схема включения регулировки напряжения
Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.
Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.
Самодельный подход к созданию схемы будет заключаться в следующем :
- Для начала работы следует скачать плату, если её нет;
- В качестве силового звена используется симистор Bt136 600E;
- При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
sellprint.ru
Как своими руками изготовить устройство плавного пуска для электроинструмента
При запуске электрического двигателя возникает пусковой момент, просаживающий напряжение из-за возникновения пусковых токов. Они в 9 раз превышают рабочие токи. Это плохо влияет на стабильную работу электроприборов, уменьшает срок службы двигателя. Все потому что пуск двигателя начинает затягиваться и перегреваются его обмотки. Специалисты советуют в сеть мотора добавлять аппараты, способные сделать его пуск плавным. Домашние мастера тоже научились делать приборы для плавного пуска электрического двигателя своими руками.
Перегрузки при пуске электродвигателей
Момент пуска представляет собой начало движения вала двигателя, соединенного с передаточными устройствами. В этот момент движение ротора довольно нестабильное. Передаточные механизмы заставляют вращаться вал под большой нагрузкой. Подобная нестабильность обязательно приведет к ударным нагрузкам, а это плохо влияет на передаточные устройства. Очень сильно это сказывается на шпонке вала двигателя и на редукторе.
Прибор плавного запуска сглаживает нагрузки при запуске. Движение вала начинается с очень маленьких оборотов, а скорость постепенно повышается. Это значит, что отсутствуют удары и нагрузки на передаточные механизмы. В этом и заключается принцип работы плавного запуска электрического двигателя.
Стоит заметить, что приборы плавного запуска, которые изготавливаются на заводах, являются универсальными устройствами. Их можно применять для различных задач. Прежде всего, это плавный запуск электромотора, его постепенное торможение, защита электрической сети и приборов от опасных перегрузок. Любой человек сможет найти для определенных задач подходящее изделие. У таких аппаратов существует большой недостаток, который заключается в высокой стоимости. Но можно изготовить устройство плавного пуска электродвигателя своими руками, потратив на это минимальное количество денежных средств и времени.
Прибор плавного запуска своими руками
Стоит рассмотреть вид прибора плавного запуска асинхронного электродвигателя с использованием микросхемы КР1182П. Он необходим для трехфазного электрического двигателя напряжением 380 вольт.
В ней существуют некоторые полезные особенности, которые стоит описать:
- Обмотки в электрическом двигателе соединены звездой.
- Выходными ключами являются мощные тиристоры, соединенные по параллельно-встречной схеме.
- Демпфирующие цепочки включены в схему параллельно тиристорам. Тут они применяются целенаправленно. Их основной задачей является предотвращение ложного включения тиристоров.
- Варисторы необходимы для поглощения возникающих в цепи коммутационных помех.
Присутствует в цепи и блок питания, который состоит из выпрямителя, конденсатора и трансформатора. Подобный блок необходим для обеспечения питания переключающих реле. После выпрямительного моста на выходе стоит стабилизатор интегрального вида. Он обеспечивает на выходе стабильное напряжение в 12 вольт. Дополнительно он способен обеспечить защиту от короткого замыкания и различных перегрузок.
Как сделать устройство плавного пуска электроинструмента самостоятельно
Краткое описание устройства
Самая распространенная схема изготавливается при помощи управляющей микросхемы регулировки фаз КР118ПМ1, а ее силовая цепь реализуется на симисторах. Подобный прибор довольно легко собирается и не требует долгих настроек после монтажа. Следовательно, сделать ее способен человек без специальных навыков. Необходимо только уметь пользоваться электрическим паяльником.
Такой прибор можно подсоединить ко всем видам электроинструментов, которые питаются от сети переменного тока. Дополнительный вынос тумблера питания тут не нужен, так как модернизированный электрический инструмент будет включаться от заводской кнопки. Это устройство можно поставить внутрь болгарки или в разрыв шнура питания в самодельном футляре. Самым популярным принято считать подсоединение устройства плавного пуска напрямую к розетке, питающей электрический инструмент. На входной разъем приходит питание от сети напряжением 220 вольт, а к выходному разъему подсоединяется розетка, которая будет питать болгарку.
Модуль плавного пуска болгарки своими руками
Когда будет замыкаться кнопка запуска болгарки, то по схеме питания будет подаваться ток на управляющую микросхему. Управляющий конденсатор постепенно станет накапливать напряжение и по мере зарядки оно достигнет необходимого рабочего значения. После этого тиристоры под управлением микросхемы откроются не сразу, а с небольшой задержкой, величина которой зависит от заряда конденсатора. Управляемый тиристорами симистор откроется через такое же количество времени.
При каждом полупериоде переменного напряжения, время задержки снижается по закону арифметической прогрессии. В результате этого значение напряжения, подаваемого на болгарку, постепенно увеличивается. Подобный эффект и осуществляет плавный пуск мотора электроинструмента. Таким образом, его обороты увеличиваются плавно, и вал редуктора не подвергается инерционным нагрузкам.
Количество времени для набора оборотов до необходимого значения зависит от емкости входного конденсатора. Емкость в 46 микрофарад способна обеспечить плавный запуск за 3 секунды. При подобной задержке не ощущается сильный дискомфорт в начале работы с болгаркой, и сама она не будет подвержена сильным нагрузкам от внезапного старта.
При выключении электроинструмента, входной конденсатор начинает разряжаться при помощи специального резистора. Применяя номинал сопротивления в 67 килоом, количество времени до полного разряда составляет не более 4 секунд. Потом прибор плавного запуска снова готов для нового запуска электроинструмента.
Если немного поработать, то подобную схему можно усовершенствовать до качественного регулятора оборотов электродвигателя. Нужно разрядный резистор поменять на переменное сопротивление. Регулируя его, можно контролировать максимальную мощность мотора, изменяя тем самым обороты. Другими словами, в едином корпусе появляется возможность изготовить прибор плавного запуска болгарки и регулятор оборотов мотора.
Главные элементы подобного прибора работают так:
- Резистор способен контролировать значение силы тока, который протекает через управляющий вывод симистора.
- Два конденсатора помогают в управлении микросхемой, которые применяются в заводской схеме подсоединения.
- Чтобы компактно и легко сделать монтаж, необходимо конденсаторы и резисторы припаять напрямую к ножкам микросхемы.
- Симистор можно устанавливать совершенно любой, но с определенными техническими характеристиками. Допустимое напряжение должно быть до 380 вольт, а самый маленький пропускной ток необходим не ниже 24 ампер. Значение силы тока напрямую зависит от максимальной мощности болгарки.
Из-за плавного запуска электроинструмента, значение тока не будет выше номинального для определенной модели инструмента. При экстренных ситуациях, к примеру, заклинивании режущего диска болгарки просто необходим определенный запас по значению тока. Именно поэтому номинальную силу тока необходимо повысить минимум вдвое.
