поиск неисправности + как починить
Сегодня люди массово переходят на использование энергосберегающих осветительных приборов. Делается это с надеждой получить ряд важных преимуществ, среди которых экономичность, долговечность.
Но нередко случается так, что пользователи вместо ожидаемого результата сразу же встречаются с признаками неисправности. Поэтому вопрос о том, почему моргают светодиодные лампы встает довольно часто перед потребителем.
В этом материале мы рассмотрим все наиболее частые причины мигания светодиодных ламп, а также расскажем о способах найти неисправность в осветительном оборудовании.
Содержание статьи:
Почему дешевые лампы мерцают?
Вероятно, уже нет людей, которые не слышали о том, что дешевые продукты малоизвестных производителей покупать не стоит, так как это чревато различной сложности отрицательными последствиями.
Так происходит и в случае со светодиодными лампами, которые нередко даже сразу после покупки начинают мигать, что совсем не радует владельцев.

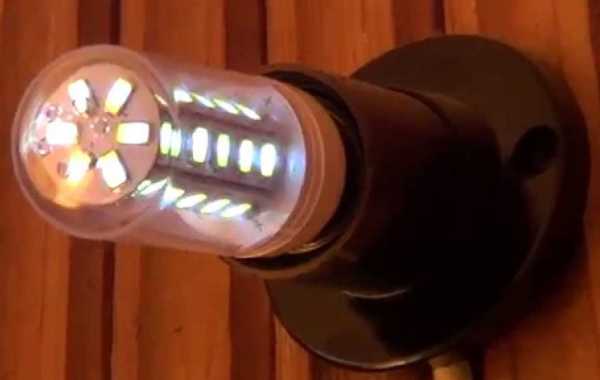

Мигание светодиодных ламп встречается довольно часто. При этом в большинстве случаев они сохраняют работоспособность и, если устранить причину, будут способны функционировать годами
Но такой режим работы в большинстве случаев не свидетельствует о наличии поломки. То есть осветительный прибор обычно исправен, но он подвергается воздействию каких-либо неблагоприятных факторов, мешающих нормально функционировать.
И если их устранить, то мерцание прекратиться, а рецидивов не будет. Но практичнее такие явления предотвращать и все, что для этого нужно это приобретать качественные продукты известных производителей.
На этапе покупки они обойдутся дороже, но высокие рабочие характеристики обеспечат долгосрочную эксплуатацию. Причем без потери лучших свойств, а это стоит дорогого. Так как дешевые осветительные приборы позволяют экономить только на цене.
А затем человек сталкивается с их предрасположенностью к различным неисправностям и другими отрицательными последствиями, включая негативное воздействие на здоровье.
Современные всегда являются сложными технологичными устройствами, состоящими из многих компонентов. Среди них драйвер, задача которого стабилизировать электрический ток.
А это важная задача, так как качественная и долговременная работа зависит именно от его характеристик, а не от напряжения, как считают многие.
Дополнительно драйвер способен справиться с различными побочными факторами, приводящими к мерцанию в выключенном/включенном положении выключателя.
Каждый пользователь должен знать о том, что к миганию предрасположены только дешевые светодиодные лампы, изготовленные различными малоизвестными производителями. Поэтому их просто не следует покупать
Но он является обязательной частью конструкции только качественных и, стало быть, недешевых ламп. А в их доступных аналогах китайского и даже отечественного происхождения для экономии этот ключевой элемент всегда заменяют на более дешевый блок питания.
Его основой являются такие элементы конструкции, как диодный мост, оснащенный емкостным фильтром, и гасящий конденсатор. Которые способны обеспечить качественное освещение, только когда характеристики электрического тока идеальные.
В таком случае рабочий цикл выглядит следующим образом:
- Изначально переменный ток проходит через диодный мост, там он преобразуется в нужный для светодиодных ламп постоянный, но с высокой пульсацией.
- Для придания электротоку стабильных характеристик он подается в емкостной фильтр. А оттуда на гасящий конденсатор, который окончательно сглаживает пульсацию.
- Ток с нужными характеристиками идет к осветительным приборам, позволяя им штатно выполнять свои обязанности.
Но при неидеальных параметрах электротока блок питания со своими дешевыми компонентами не способен справиться с пульсацией и ее выпрямлением, что в итоге является причиной моргания.
Мигать может, как одна лампа, так и целая отдельная группа. Тем не менее причины этого явления являются одинаковыми. И их следует оперативно устранить. В противном случае за короткое время ресурс осветительных приборов выработается
Кроме того признаки подобной неисправности могут проявляться как в выключенном, так и включенном состоянии.
И особенности каждой разновидности нештатной работы следует знать, так как это поможет устранить недочет. Причем оперативно и часто без каких-либо серьезных затрат.
Моргание при выключенном положении выключателя
Такой вид неисправности проявляется по причине того, что электрический ток, даже при нерабочем положении органа управления, попадает в сглаживающий конденсатор.
Там он накапливается и при заполнении всего имеющегося объема попадает на схему запуска, которая пытается привести светодиодную лампу в рабочее положение.
Но крошечного запаса электроэнергии хватает только для кратковременной вспышки. Далее процедура начинается по новой и может продолжаться до устранения причины или поломки осветительного прибора.
Причины нештатной работы
Частота моргания бывает разной и зависит от количества электрического тока, проходящего через блок питания дешевой лампы.
Но нужно понимать, что это является не причиной, а только следствием неправильного функционирования других элементов цепи. И их следует знать, чтобы справиться с задачей, причем без лишних затрат и потерь времени.
Следствие неисправности в виде мигания может проявляться в любом положении выключателя. Это следует понимать, чтобы вовремя диагностировать причину
Несмотря на признаки неисправности изделие, в большинстве случаев, остается рабочим. Просто блок питания не в силах предотвратить нестабильность, сгладив пульсацию.
Мигает же одна из светодиодных ламп из-за следующих раздражителей:
- подсветки выключателя;
- наведенного напряжения;
- наличия токов утечки.
Поскольку знание признаков причин неисправности поможет выявить их и оперативно устранить, то следует разобраться с каждым из них отдельно. Тем более что это удастся далекому от этой сферы пользователю.
Мигание из-за подсветки выключателя
Для удобства многие производители оснащают свои выключатели лампами подсветки. И в большинстве случаев они приносят пользу, повышая комфорт владельцев, так как их проще найти в темноте.
Но при использовании такого органа управления совместно с недорогими лампами ток, подающийся на светодиод подсветки, может спровоцировать мигание. Происходит это потому, что указанный элемент конструкции подключен параллельно самому выключателю.
Такая особенность приводит к тому, что во включенном положении весь электроток идет на питание используемых светодиодных ламп, а в выключенном обеспечивает выполнение подсветки.
Важно помнить, о том, что мигание бывает видимым и невидимым. Причем, если в первом случае чаще всего грозит досрочный износ элементов ламп, то во втором будет существенно страдать здоровье людей. А именно это грозит расстройствами нервной системы, частичной потерей работоспособности
При этом небольшое количество электричества способно попасть дальше к емкостному фильтру и гасящему конденсатору, а дальше, достигнув нужных рабочих характеристик, оно попадает к лампам, провоцируя мигание.
Причем указанная причина является наиболее распространенной, поэтому пользователю всегда стоит помнить о ней. И при восстановлении работоспособности освещения в помещении внимание на стоит обращать всегда, причем в первую очередь.
Моргание из-за наведенного напряжения
На постсоветском пространстве нередко любят экономить на качестве. Вот и наведенное напряжение является следствием этого. Так как чаще всего оно возникает, когда для электропитания нескольких приборов используется один многожильный провод, а не несколько, как положено.
Хотя иногда бывает, что при прокладке независимых магистралей электропроводки в одной штробе также могут возникать помехи из-за проявляющегося наведенного напряжения.
Но случается это только на отключенных участках. И обычно влияние оказывает проводка, которая питает электроприборы, работающие под большой нагрузкой.
Оперативно устранить мигание позволит даже самая маломощная лампа накаливания, которую необходимо установить вместо одной из светодиодных. Это не эстетично, но даст время предпринять другие меры
И хотя такие помехи незначительные, но для влияния на светодиодные лампы их возможностей хватает. Которые в результате активного воздействия начинают часто мигать, что приводит к их быстрому выходу из строя.
А самое плохое в том, что осветительный прибор, купленный на замену, столкнется с теми же отрицательными факторами.
Когда проблему создают токи утечки?
Эта причина является наиболее серьезной из всех возможных. Так как к нештатной работе любых светодиодных ламп могут приводить довольно пожароопасные причины.
К ним относятся:
- неправильный или некачественный электромонтаж;
- поврежденная или разрушающаяся изоляция;
- плохой контакт.
Нередко при выполнении работ оказывает свое влияние человеческий фактор и специалисты нарушают всевозможные элементарные правила.
В результате после разрывания цепи, то есть при установке переключателя в нерабочее положение, ток все равно поступает на электроприборы. Так происходит, если спутаны ноль с фазой.
Повреждение изоляции может произойти из-за неосторожного обращения с проводом при монтаже или эксплуатации. Кроме того, нередко она теряет свои рабочие характеристики после длительного использования, то есть, когда ее ресурс выработался.
Выключатель с подсветкой является самой частой причиной нештатной работы любых светодиодных ламп. Так как ток с этих элементов попадает на сглаживающий конденсатор, который выполняя свои функции, стабилизирует его и при достижении нужного объема подает к светодиодам
Еще одной причиной появления токов утечки является некачественный контакт между проводами и другими элементами цепи. Случается это даже при обычном окислении, что может произойти уже через несколько лет после начала их использования, а в сложных условиях еще быстрее.
Способы устранить причины мигания
Если мигание происходит из-за наличия лампы подсветки, то простейшим способом восстановления нормальной работоспособности будет разрыв ее цепи. То есть необходимо демонтировать выключатель и просто перекусить нужные провода.
На характеристики электроприбора это не повлияет, но подсветка в дальнейшем функционировать не будет. Кроме того, простым методом является замена выключателя — это получится сделать оперативно.
А также следует знать, что существует два вида подсветки: неоновая и светодиодная. И при использовании первой мерцание встречается гораздо реже — это информация для тех, кто не хочет усложнять поиски выключателя в темноте.
Если используется выключатель с подсветкой на каждой клавише и при этом мигают не все лампы, а только часть, то это значит, что ток попадает только через один орган управления и его следует заменить
Если используется группа светодиодных источников освещения, то вместо одного из них можно установить самую маломощную лампу накаливания. Она будет работать в качестве резистора, превращая ток в тепло и рассеивая его в воздух.
Таким образом мерцания удастся избежать, но эстетические свойства люстры ухудшатся существенно. Так как в большинстве случаев лампу накаливания замаскировать возможности не будет.
Еще одним проверенным вариантом устранения причин нештатной работы является добавление в цепь маломощного сопротивления в 50 кОм, при мощности в 2 Вт.
Но следует понимать, что такой элемент увеличивает пожароопасность. Поэтому работу необходимо выполнить качественно и не менее ответственно отнестись к изолированию контактов.
Последствия воздействия наведенного напряжения, чаще всего, устраняются вышеизложенными способами. Но бывает так, что признаки неисправной работы не исчезают.
К примеру, иногда можно наблюдать мигание даже после замены выключателя на аналог без подсветки. В таком случае эффективным вариантом будет только замена кабеля, а если их несколько, то необходимо будет разместить их на некотором расстоянии друг от друга.
Любое повреждение изоляции не только может привести к миганию ламп, но и является источником опасности для здоровья пользователей
Токи утечки устраняются только проверкой правильности выполнения электромонтажа и устранением недостатков, то есть заменой элементов цепи в плохом состоянии.
В самом тяжелом случае придется выполнять замену проводки во всей квартире. Особенно это касается случаев, когда в помещении с мигающей лампочкой используется давно устаревшая и неэффективная система заземления TN-C, которая не исключает возможность поражения человека электротоком.
Мигание при включенном выключателе
В этом случае причин может быть всего две, поэтому пользователю проще их найти и устранить . Но следует помнить, что делать это нужно быстро, так как от этого зависит долговечность светодиодных ламп.
Причины мигания могут быть такими:
- слабое напряжение;
- некачественный блок питания.
Все светодиодные лампы чувствительные к низкому напряжению, но качественные экземпляры с драйвером вместо блока питания способны стабильно работать в пределах 180 В. Тогда, как эконом-варианты полностью прекращают работу — тухнут, просто не включаются — уже при 200 В.
А, если напряжение несколько выше, но не достигает 220 В, то пользователь будет наблюдать мерцание с разной частотой. Причем оно будет прекращаться при стабилизации параметров сети до нормальных.
Плохой контакт между проводами, другими элементами цепи считается еще одной распространенной причиной нештатной работы ламп. Кроме того, они повышают пожароопасность и несут угрозу здоровью

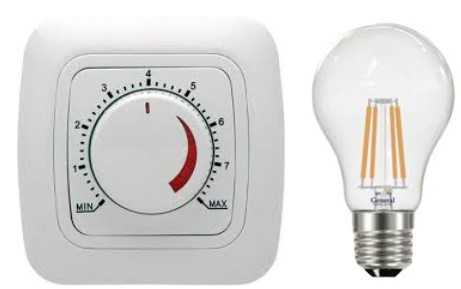

Также неисправность может проявляться и при попытке диммирования непредназначенной для этого светодиодной лампы. При этом ее работоспособность при максимальном положении регулятора яркости будет нормальной, а при попытке уменьшения начнется мерцание.
Инструктаж по подключению диммера можно прочесть в .
Если напряжение в сети окажется нормальным, то следует обратить внимание на блок питания используемого изделия. Причина, как описывалось выше, может быть в том, что его компоненты просто не могут сгладить пульсацию тока, которая приводит к морганию.
Любой многожильный провод, использующийся для обеспечения электропитанием нескольких приборов, часто является причиной мигания. Поэтому считается наглядным примером сомнительной экономии
Чтобы предотвратить нештатную работу в любом из указанных случаев можно установить , который обеспечит току нужные параметры, а одновременно предотвратит досрочные поломки электроприборов, используемых владельцем.
Если напряжение нормальное и причина в некачественных компонентах блока питания, то пользователь сможет модернизировать его. Для этого необходимо заменить установленный сглаживающий конденсатор на более мощный, а продвинутый пользователь сможет самостоятельно собрать надежный драйвер.
Причем эта характеристика ограничивается не параметрами, а размерами свободного пространства в блоке питания, цоколе лампы. Что гарантирует сглаживание пульсации тока и обеспечит его параметрам стабильность.
Как правильно отыскать причину?
Каждый пользователь должен помнить, что оперативность его действий по устранению мигания очень важна. Так как любая светодиодная лампа имеет ресурс на включение, который может быть выработан всего за несколько дней.
Кроме того, при повреждении проводки или ее изоляции может иметь место опасность для здоровья людей.
Наличие нескольких кабелей в одной штробе может привести к возникновению наведенного напряжения. Особенно сильным является воздействие проводки, предназначенной для питания мощного электроприбора
Сам поиск необходимо начинать с проверки правильного подключения фазового провода. Он всегда должен быть подсоединен к одному из контактов выключателя.
Если же обнаружится, что ток подходит к лампе подсветки, то это и будет причиной мигания. Проверку можно осуществить с помощью индикаторной отвертки, что может сделать каждый человек.
Когда этот этап пройден, а неисправность не устранена, следует заменить выключатель на аналогичное изделие без подсветки, вмонтировать маломощное сопротивление или использовать лампу накаливания. Если мерцание прекратилось, то можно считать, что человек справился с задачей.
Самым эффективным способом противодействовать миганию является покупка качественных ламп. Если нет желания тратиться, то необходимо проверять наличие скрытого мерцания у покупаемых дешевых аналогов. Что можно сделать быстро перемещая обычный карандаш, если силуэт не начнет двоиться, то лампа не предрасположена к миганию
Но, когда неполадка вновь проявила себя, следует выполнить осмотр проводки с целью выявления поврежденной изоляции, окислившихся контактов, проложенных рядом силовых кабелей и других проблем.
Которые и необходимо будет устранить даже если подобные операции окажутся трудозатратными и дорогостоящими. Так как только это сможет гарантировать отсутствие опасности здоровью людей.
Если же мерцание происходит во включенном положении выключателя, то изначально проверяется напряжение, его стабильность.
Когда параметры в норме, следует заменить светодиодную лампу на качественный аналог известного производителя. Которыми являются высокотехнологичные продукты компаний OSRAM, Philips и ряд других.
Выводы и полезное видео по теме
Как вернуть лампе работоспособность установкой сопротивления продемонстрировано в видеоролике:
В следующем видеоматериале сделан обзор еще нескольких способов устранения мигания всевозможных светодиодных ламп:
Мигание светодиодных ламп явление очень распространенное и пугаться этого не нужно, так как в большинстве случаев его легко устранить. В большинстве случаев достаточно сменить включатель.
Но само проявление такого недостатка свидетельствует о том, что используются дешевые и некачественные продукты, не внушающих доверия производителей. И мнимая экономия обходится дополнительными расходами и потерянным на пустяки временем.
Если у вас есть необходимый опыт или знания, пожалуйста, поделитесь им с нашими читателями. Пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
sovet-ingenera.com
5 причин почему моргает светодиодная лента
Зачастую случается так, что спустя некоторое время эксплуатации, светодиодная лента начинает моргать, мерцать как ”стробоскоп”, частично тускнеть или гореть не в полную силу.
Не стоит впадать в панику, такие проблемы можно выявить быстро и устранить их самостоятельно, не прибегая к помощи специалистов.
Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.
По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.
Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?
Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!
При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.
Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.
Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.
Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.
Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.
Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.
Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.
Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.
Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.
Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.
И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.
Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.
Некачественная пайка
Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.
Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.
Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.
А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.
Прижмешь его пальцем – свет есть, отпускаешь – исчезает. Отсюда и проблемы с мерцанием, морганием.
Окисление контакта на коннекторах
Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.
Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.
То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:
- для участка в 5м и мощностью 75Вт – 6,5А
- для лент мощность 30Вт на метр – 12,5А
Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.
Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».
Неисправный светодиод
Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.
В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.
И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.
В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.
Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.
Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.
Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.
Контроллер и пульт
Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.
Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.
И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.
Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.
Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.
Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.
Как найти неисправность
Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?
Всю светодиодную подсветку можно разбить на отдельные функциональные части:
- первым идет блок питания
- далее, блок управления RGB цветами (контроллер)
- усилители RGB, если таковые есть
- сама светодиодная лента
- коннекторы или соединители
Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.
Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).
Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.
Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.
Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.
Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.
При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.
В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.
Как найти не рабочий светодиод
Светодиоды в отдельных модулях подключаются последовательно.
Поэтому при перегорании или выходе из строя одного, перестает работать или начинает мерцать, глючить весь участок подсветки.
Чтобы найти неисправный, воспользуйтесь советами:
- визуальный осмотр
При более внимательном осмотре, иногда удается выявить не рабочий диод, даже без приборов. Если явных следов подгорания нет, то присмотритесь к его поверхности.
Посередине может быть черная точка, либо просто потемневшие места, которые явно отличаются от того, что можно увидеть на соседнем рабочем элементе.
- измерение мультиметром
Прозвоните подозрительный диод, а затем такие же измерения проделайте на соседних, заведомо исправных. При этом вовсе не обязательно знать технические характеристики диода в ленте. Достаточно их сравнить между собой.
Если нет под рукой мультиметра, то простым кусочком медной проволоки начните закорачивать диоды один за другим. Как только дойдете до неисправного, остальные загорятся как ни в чем не бывало.
Нельзя исключить и заводского брака, когда один из диодов плохо припаян.
Нажимаешь на него с усилием, и весь участок начинает светиться. Отпускаешь – потухает.
Тут спасает только повторная пайка.
svetosmotr.ru
Почему светодиодная лампа мигает: 5 причин
Современное освещение требует денежных затрат и может серьезно разочаровать владельца квартиры когда новый светильник из магазина не оправдал ожиданий.
Покупателю лучше заранее понять, почему мигают светодиодные лампы во включенном состоянии или при отключенном выключателе, какие электрические процессы влияют на их работу.
Эту тему я излагаю ниже.
Содержание статьи
Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов
Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.
При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.
Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.
Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.
На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.
Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.
Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока.
Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:
- сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
- самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.
Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.
Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.
Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.
Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.
Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.
Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.
Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.
Как проверить качество светодиодной лампы самостоятельно: 2 простых визуальных метода и опыт измерения коэффициента пульсаций
Мигание любой лампочки может быть:
- низкочастотным, когда оно явно раздражает наши глаза;
- высокочастотным, которое не так заметно сразу, но тоже отрицательно влияет на зрение.
Скрытые отклонения стабильности работы любого источника света можно визуально оценить по стробоскопическому эффекту.
Первый способ
Достаточно взять в руку карандаш, шариковую ручку или любую похожую палочку. Останется только поднести его к работающему источнику и создать возле него быстрые возвратно-поступательные движения на пути глаз человека.
В этой ситуации наш взгляд заметит небольшие области свечения, выдающие пульсации нестабильного освещения. Требуется небольшой навык.
Метод приблизительный, оценочный, но работающий.
Второй способ визуальной оценки
Сейчас в каждом мобильном гаджете встроен цифровой фотоаппарат, который позволяет сразу оценить состояние стабильности потока светового излучения.
Посредством любого смартфона или мобильника можно приблизительно оценивать качество освещения. В нем пульсации видны лучше.
Третий способ: определение коэффициента пульсаций
Более качественно и точно оценить качество свечения позволяет метод измерения.
Принцип его работы:
- свет лампы направляется на фотодиод широкого спектра;
- вырабатываемый ток направляется на операционный усилитель, преобразующий его в пропорциональное напряжение;
- подключенный осциллограф показывает состояние сигнала и величины колебаний напряжения;
- по полученным значениям рассчитывается коэффициент пульсаций.
Реализовать этот принцип позволяет сборка усилителя по нижеприведенной электрической схеме. Основные компоненты и их маркировка приведены подписями.
Коэффициент пульсаций оценивается отношением уровней минимального напряжения к максимальному, выраженному в процентных отношениях и вычисляемому по формуле:
К = 1 — (Uмин / Uмакс)
Весь этот процесс подробно объясняет владелец видеоролика Publikz.com. Тема познавательная, полезная. Смотрите и повторяйте.
А я перехожу от теоретического объяснения физических процессов к практическим рекомендациям.
Как влияет заниженное напряжение сети на мерцание светодиодов
Здесь работает тот же принцип, что и у «севшей батарейки», которая долго не проработает. Любой драйвер питания создается для эксплуатации в определенном диапазоне рабочего напряжения и имеет какой-то свой резерв.
У дорогих моделей создан запас побольше, а на бюджетных — ограничен, а то и занижен. Это необходимо учитывать.
Особенно характерно некачественное электроснабжение с просадками амплитуд для жителей сельской местности с протяженными воздушными линиями электропередач.
Такова суровая реальность, но ее можно исправить. Как поднять заниженное напряжение сети до 220 вольт в частном доме я специально изложил в отдельной статье. Читайте там.
Для нормальной работы светодиодной лампы необходимо создать ей оптимальное питание. Поэтому с проверки его величины я рекомендую начинать процесс ремонта и поиска места неисправности.
Уровень должен укладываться в 207÷253 вольта. Причем на нижних значениях некачественные драйверы могут уже нестабильно работать.
Какие проблемы создает наведенное напряжение
Термин наведенное напряжение используется для определения потенциала электрической энергии, передающегося за счет электромагнитного преобразования от действующего силового оборудования на замкнутую цепь.
В ней начинает протекать ток разряда. Нарисовал эти процессы упрощенной картинкой, показав электромагнитное преобразование символом трансформатора.
Прочувствовать, что это такое мне помогла прогулка не велосипеде. Я в сырую погоду возвращался по хорошо проверенной трассе. На ней автомобильное шоссе пересекается с действующей воздушной ЛЭП 330 кВ.
До этого момента я много раз проезжал в сухую погоду без каких-либо ощущений, а влажность сыграла злую шутку: небольшой по силе, но вполне ощутимый разряд пришлось почувствовать всем телом.
Точно так же силовые провода, расположенные параллельно или рядом с цепями освещения, могут наводить дополнительное напряжение на светодиоды.
Под действием приложенного потенциала возникнет их мерцание. В этой ситуации может спасти экранирование, как частный случай.
Однако лучше заранее исключить наводку на стадии проекта, не допускать близкой прокладки высоковольтных цепей, работу мощных нагрузок типа сварочных аппаратов и подобных устройств.
Как влияют на качество светодиодного освещения импульсные блоки питания
Вся современная бытовая техника имеет в своем составе ИБП. Их принцип работы основан на преобразовании 50 герц бытового напряжения в высокочастотный сигнал с последующим его выпрямлением и дальнейшей обработкой.
Эта высокая частота с техники должна отфильтровываться конденсаторами и дросселями, встроенными в блок. Но, они в каких-то ситуациях могут не справиться с этой задачей или быть повреждены.
Тогда наведенный в/ч сигнал, например, от включенной микроволновки, цифрового телевизора или другой техники будет проникать в бытовую сеть, создавать высокочастотные помехи.
Они тоже скажутся на работе драйвера светодиодной лампы, что особенно будет заметно на моделях, использующих резистивно-емкостной делитель напряжения или простое трансформаторное преобразование.
Проверить наводку высокочастотных импульсов от оборудования в своей квартире просто: достаточно отключить их из работы. Но этот прием может не сработать, когда помехи идут от соседей или из сети.
Здесь лучше всего оценивать качество синусоиды питающего напряжения осциллографом, но это дорогая проверка.
Некачественный монтаж проводки и дребезг контактов
О том, как выполнять электромонтажные работы в квартире и частном доме я уже написал отдельную статью. Электрические нагрузки должны надежно передаваться, не вызывать перегрев токоведущих жил и повреждение изоляции.
На качество работы электропроводки влияют способы соединения проводов между собой и с коммутационными аппаратами. Контакты выключателей, клеммников, соединителей необходимо подбирать по коммутируемой мощности.
Любое нарушение переходного электрического сопротивления сказывается на качестве питающего напряжения, а оно может повлиять на мерцание чувствительных светодиодов.
Если в лампе работает хорошо налаженный дорогой драйвер, то он справится с такими помехами. А вот упрощенные модели с простым преобразованием сигнала могут и подвести.
Отдельно остановлюсь на дребезге контактов. Он характерен практически для всех механических выключателей и переключателей, включая релейные устройства.
У них коммутации мощностей, особенно разрывы токоведущих цепочек под нагрузкой, происходят максимально быстро под действием сил отключающих пружин или электромагнитов.
Замыкание контактов сопровождается ударом металлической части подвижного контакта по стационарно закрепленному основанию. При этом создается усилие противодействия, под действием которого контакт отскакивает, как мячик или молоток при ударе по наковальне.
Пружина дожимает контакт на основание, преодолевая затухающее усилие сопротивления. Во время кратковременного протекания этих противоположных процессов ток меняется по величине. Дополнительно сказываются переходные процессы.
Качественно собранная проводка и хорошо подобранные и налаженные коммутационные аппараты не создают проблем владельцу квартиры, а всевозможные нарушения и упрощения вполне способны ухудшить эксплуатационные характеристики, привести к миганию светодиодов.
Диммирование светодиодных ламп: когда возникает мигание света
Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.
Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.
Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.
Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.
Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.
Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.
Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.
Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы
Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу.
Способ №1. Увеличение емкости выравнивающего конденсатора
Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.
Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.
Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.
Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?
Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.
Здесь же указал место для подключения дополнительного резистора R1.
Способ №2. Ограничение тока через светодиоды токогасящим резистором
Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.
Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.
Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.
Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.
Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.
Оба способа использования дополнительного конденсатора и резистора кардинально не устраняют мигание led лампы, но значительно его ограничивают. Такие доработанные светильники можно устанавливать в подсобных помещениях, где они будут работать вполне надежно.
Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.
Способ №3. Подключение самодельных фильтров
Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.
Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.
Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.
Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.
Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.
Почему моргает светодиодная лампа при выключенном свете
Поможет ответить на этот вопрос простая развернутая схема подключения лед источника с простым драйвером питания.
Чрез подсветку отключенного выключателя (с неонкой или светодиодами) течет маленький ток, который проходит по обмотке трансформатора или резистивно-емкостного делителя и трансформируется или поступает на диодный мост.
После него небольшие импульсы воздействуют на обкладки конденсатора C. Они постоянного его подзаряжают, повышая емкостной заряд.
Когда потенциал его энергии становится достаточным для пробоя сопротивления цепочки подключенных светодиодов, то происходит разряд через их полупроводниковые переходы.
В этот момент наблюдается кратковременное свечение, и процесс повторяется по циклу.
Исключить это явление можно двумя способами:
- Изъять цепь подсветки из выключателя, что проще всего сделать.
- Зашунтировать цепочку подачи импульсов на блок питания светодиодной лампы.
Во втором случае можно использовать металлопленочный неполярный конденсатор на общее напряжение 630 вольт. Его номинал надо подбирать опытным путем из расчета емкости на 0,1÷1 мкФ в зависимости от конструкции и мощности светильника.
Другой вариант исполнения шунта — резистивное сопротивление с номиналом порядка 50 Ом и мощностью не меньше 2 ватта. Номинал ориентировочный, дан для справки при наладке. Требуется проверка по местным условиям.
Резистору может потребоваться охлаждение и отвод тепла, на него больше тратится полезная мощность. Но выбор способа за вами.
Вот и все основные причины, почему светодиодная лампа мигает и как можно устранить эти неприятные явления. Если знаете другие методы, то поделитесь в комментариях. Там же можете задать вопрос. Будем обсуждать и совместно решать.
electrikblog.ru
Моргает светодиодная лампа: как избавиться от мерцания
Многие потребители при переходе на современные осветительные приборы сталкиваются с самой распространенной проблемой – моргает светодиодная лампа. Как показывает практика, постоянное мерцание не только раздражает глаза, но и не позволяет сделать отдых действительно комфортным. Важно понимать, что приборы освещения могут начать моргать не только во включенном, но и в выключенном состоянии. В данном случае нужно понять, в чем именно заключается проблема и незамедлительно устранить ее.
Почему моргают светодиодные лампочки – как найти причину
Существует большое количество проблем, из-за которых моргает светодиод в осветительном устройстве. Как правило, рекомендуется найти проблему как можно быстрее и устранить ее. Важно понимать, что если неисправность кроется в электрической проводке, то это может быть опасно для здоровья домочадцев.
Начинать поиски стоит с проверки правильного подключения фазового провода – он обязательно должен быть подключен к контакту выключателя. Если обнаружено, что ток поступает в лампу подсветки, то это и будет причиной мерцаний.
Если мерцание устройства освещения наблюдается во включенном состоянии, то стоит искать проблему в ненадлежащем качестве блока питания. Если все показатели в норме, то стоит заменить аналогом высокого качества.
Виды мерцания светодиодных светильников
Моргать светодиодный светильник может в выключенном состоянии и включенном. На сегодняшний день можно выделить 2 типа мерцания у осветительных элементов:
- низкочастотные – до 50 Гц;
- высокочастотные – от 50 Гц.
Если рассматривать причины мерцаний, то их можно условно разделить на несколько категорий:
- постоянный перепад электричества;
- низкое напряжение, в результате чего источник освещения не может функционировать полноценно;
- неисправность используемых элементов.
Как показывает практика, необходимо незамедлительно найти неисправность и полноценно устранить ее.
Моргает светодиодная лампа в выключенном состоянии
В некоторых случаях светодиодная лампа начинает мигать в выключенном состоянии. В большинстве случаев стал уже привычным тот факт, что коммуникационный аппарат способствует разрыву электрической цепи, в результате чего ток перестает поступать в осветительный прибор и лампа не функционирует. Со светодиодными светильниками дела обстоят совершенно по-другому. Обусловлено это тем, что такие элементы освещения намного чувствительнее, в результате чего способны улавливать даже самые незначительные изменения в электрической цепи.
На сегодняшний день существует несколько основных причин, которые приводят к мерцанию осветительных элементов. Сюда можно отнести:
- неисправность схемы электрической проводки;
- в процессе установки была неправильно осуществлена настройка подсветки;
- в целях упрощения конструкции был приобретен блок питания низкого качества.
Самой распространенной проблемой остается приобретение устройства ненадлежащего качества.
Светодиодная лампа мигает из-за неисправности проводки
В случае если светодиодный светильник моргает во включенном состоянии, то рекомендуется искать проблему в неисправности электрической проводки. Как показывает практика, мерцание может быть разным и полностью зависеть от количества электрического тока, проходящего через блок питания.
Несмотря на то что существует неисправность, осветительный прибор продолжает функционировать. Так как блок питания не способен сгладить пульсацию и предотвратить нестабильную работу, устройство начинает моргать.
Внимание! Для устранения проблемы иногда рекомендуется полностью заменить электрическую проводку.
Мерцание светодиодных ламп из-за выключателя с подсветкой
Многие производители оснащают выключатели специальной подсветкой. Как показывает практика, такое нововведение довольно полезное и приносит неоспоримую пользу пользователям, так как имеется возможность найти выключатель даже в темное время суток.
Важно понимать, что если использовать выключатель с подсветкой совместно с бюджетными вариантами, можно спровоцировать мигание. Данная особенность приводит к тому, что во включенном состоянии ток поступает в прибор освещения, а выключатель выполняет роль подсветки. В дальнейшем некоторое количество электричества может попасть в емкостный фильтр и гасящий конденсатор. После того как будут достигнуты рабочие характеристики, электричество попадает в осветительный прибор, тем самым вызывая мерцание.
Светодиодная лампа мерцает из-за плохого качества
Довольно часто можно увидеть, как мигает светодиодный светильник во включенном состоянии. Такое явление напрягает глаза, мешает полноценному и комфортному отдыху. Как показывает практика, очень часто причина заключается в том, что были приобретены приборы низкого качества. Такое случается в том случае, когда возникает желание сэкономить и причин этому может быть большое количество, как правило, самая распространенная – это ограниченный бюджет.
В таких ситуациях важно понимать, что экономия – не самый лучший вариант, так как от этого полностью зависит комфорт проживания в помещении. Если имеются некоторые ограничения в бюджете, то рекомендуется воздержаться от покупки и установить светодиоды через некоторое время, но выбрать приборы высокого качества.
Диодная лампа моргает из-за неправильной схемы подключения
При выборе светодиодов в качестве источника освещения стоит понимать, что при неправильном подключении могут появиться некоторые проблемы, среди которых самой распространенной является мерцание. В случае если лампа начинает мерцать в выключенном состоянии, то это может свидетельствовать лишь о том, что была неправильно выполнена схема подключения либо допущена ошибка в процессе укладки электрических проводов.
Бытовая электрическая сеть состоит из 3 цепей:
- фазы;
- нуля;
- земли.
Зачастую бывает так, что работы выполняет человек, не имеющий соответствующего опыта, в результате чего можно довольно легко перепутать контакты, а именно, фазу и ноль – именно это является причиной появления мерцания.
Как избавиться от мигания выключенных светодиодных ламп
Если найдена причина, по которой при выключенном выключателе мигает светодиодная лампочка, то устранить проблему не так сложно.
Если причиной является выключатель с подсветкой, то его рекомендуется разобрать и перекусить нужные провода, после чего проблема с постоянным миганием будет устранена.
Зачастую бывает, что проблема кроется в самих лампах и блоке питания – они могут быть низкого качества. Если имеется необходимость использовать такой вид освещения и в дальнейшем, стоит заменить приборы.
Совет! Экономия при выборе электрических приборов – не лучшее решение, так как в дальнейшем можно столкнуться с большим количеством проблем.
Мигает светодиодная лампа во включенном состоянии
Зачастую бывает так, что мерцает светодиодная лампа во время работы. В данном случае существует 2 причины. Именно поэтому можно быстро ее найти и устранить.
К причинам неисправности относят:
- низкое напряжение в сети;
- использование в работе некачественного блока питания.
Как показывает практика, все виды светодиодных ламп отличаются высоким уровнем чувствительности к низкому напряжению. Если приборы будут качественные, то блок питания будет обеспечивать стабильную работу без каких-либо мерцаний.
Важно! От скорости проделанных работ полностью зависит долговечность осветительных приборов.
Светодиодный светильник моргает из-за низкого напряжения в сети
Если светодиодный осветительный прибор начинает моргать в включенном состоянии, то это может свидетельствовать о том, что напряжение электрической сети довольно низкое и его не хватает для нормального функционирования прибора. Как правило, с данной проблемой преимущественно сталкиваются жители в сельской местности, городские встречаются с данным явлением гораздо реже.
В таких ситуациях рекомендуется приобретать оборудование исключительно высокого качества, которое может осуществлять работу при варьировании напряжения от 180В до 250В. Особенно это важно, когда проблема наблюдается постоянно. Когда напряжения для нормальной работы все также недостаточно либо наблюдаются перепады, стоит приобрести и установить стабилизатор.
Совет! Благодаря стабилизатору имеется возможность продлить эксплуатационный срок всех электрических приборов, находящихся в доме.
Светодиодный светильник мигает из-за некачественного блока питания
В быту можно встретиться с большим количеством проблем, при этом осветительные приборы исключением не являются. Лампочкам свойственно в процессе эксплуатации выходить из строя, перегорать, при этом встречаются случаи, когда они начинают себя вести совершенно не так, как нужно – появляется мерцание. Если мигает светодиодная лампочка во включенном состоянии, то стоит обратить внимание на блок питания. Зачастую бывает так, что прибор вышел из строя, так как изначально он был низкого качества. При этом рекомендуется учитывать, что мощности блока питания бывает недостаточно для нормального функционирования осветительных приборов. В результате этого светодиодные лампы начинают моргать.
Что делать, если светодиодная лампа мигает после включения
Когда замечено, что мерцают светодиодные лампы во включенном состоянии, необходимо незамедлительно найти причину неисправности и устранить ее как можно быстрее. Кроме этого, для предотвращения подобных проблем в будущем рекомендуется дополнительно устанавливать стабилизатор, благодаря которому будут достигнуты требуемые параметры тока.
Если уровень напряжений нормальный, а неисправность кроется в блоке питания, то при необходимости его можно модернизировать самостоятельно в домашних условиях либо заменить на более качественный. Если выбран первый вариант, то потребуется найти сглаживающий конденсатор и заменить его моделью с большим уровнем мощности.
Заключение
Моргает светодиодная лампа – самое распространенное явление, которое пугает многих потребителей. Многие специалисты советуют не пугаться данного явления, так как его при необходимости можно довольно легко и быстро устранить самостоятельно в домашних условиях. Как показывает практика, чтобы избавиться от постоянного светового мерцания, достаточно заменить выключатель. Кроме этого важно понимать, что данная проблема в большинстве случаев вызвана использованием оборудования и осветительных приборов низкого качества.
Отправить комментарий
2proraba.com
основные причины и методы их устранения
Мерцание компактных люминесцентных ламп (КЛЛ) и его негативное воздействие на самочувствие человека — давно известный факт. Более чужды случаи, когда мигает светодиодная лампа. Казалось бы, такой источник света лишен практически всех недостатков КЛЛ, но все равно находится масса причин, из-за которых может возникнуть отрицательный эффект.
Мерцание негативно воздействует на зрение, приводит к быстрому утомлению глаз, снижению умственной деятельности и трудоспособности. Если коэффициент пульсации превышает 20 %, крайне не рекомендуется писать, читать или смотреть на монитор компьютера.
Для начала определите, в каких ситуациях мигает лампочка — при включенном или выключенном свете. В зависимости от ответа причины бывают разными.
к содержанию ↑Причины мигания при выключенном свете
Нередки случаи, когда моргает лампочка при выключенном свете. При отсутствии напряжения есть две наиболее распространенные причины. Первая связана с применением выключателя с ночной подсветкой — происходит неполное размыкание цепи, из-за чего малый ток, поступающий на светодиод, со временем заряжает конденсатор изделия, расположенный в драйвере. Появляется небольшое свечение или мерцание.
Вторая причина связана с низким качеством изделия. Брендовые электротехнические приборы не будут мерцать при наличии выключателя с ночной подсветкой, поскольку установленные конденсаторы характеризуются повышенной емкостью. Придется заплатить большую стоимость, но зато полностью исключаются проблемы с миганием.
При установлении причин возникновения мерцания следует ориентироваться на периодичность (частоту) вспышек.
к содержанию ↑Неисправность и проблемы проводки
При регистрации мигания после отключения подачи электроэнергии проверьте, куда ведет кабель с фазой от распределительного щитка, поступает на контакт выключателя или непосредственно на осветительный прибор.
Правильная схема всегда построена через выключатель! В противном случае при соединении со светильником схема попадает под потенциал, поэтому избавиться от мигания не выйдет. Это первое, на что следует обратить внимание.
Важно! Чтобы определить фазовый провод, воспользуйтесь индикаторной отверткой.
Как только будет установлено правильное подключение, проверьте, перестала ли лампочка мигать. Если мерцание по-прежнему есть, причина кроется в наведенном напряжении. Потенциал на отключенном кабеле может появиться при близком расположении силового провода. Всерьез задумываться о полной замене электрической проводки нужно, если в цепи используется обычный выключатель без ночной подсветки.
Если эксплуатируется выключатель с подсветкой, сначала воспользуйтесь методом, описанным ниже.
к содержанию ↑Наличие выключателя с подсветкой
Неприятный сюрприз, связанный с миганием светодиодной лампы в светильнике, нередко связан с наличием выключателя с подсветкой. Возможно, ранее использовалась обычная «лампочка Ильича», на которую подсветка никак не влияла. Светодиодные изделия более чувствительны к такой цепи. Проблема актуальна для любых приборов, оснащенных электронным блоком управления, включая КЛЛ.
Если отсутствует возможность приобретения более дорогостоящего брендового товара, есть другой способ устранения мерцания — параллельное подключение резистора или конденсатора. Электротехнический элемент можно спрятать внутри патрона или с задней части выключателя. Для выключателя необходим конденсатор неполярного типа на 0,1 – 1 мкФ с максимальным напряжением 630 В.
Отличным вариантом станет металлопленочное изделие, на боковой части которого имеется надпись 104 – 630 V или 105 – 630 V. Оно не потребляет активную мощность, не нагревается в процессе эксплуатации и устраняет любые сетевые помехи от остальных приборов.
При подключении к патрону воспользуйтесь резистором на 0,5 – 1 Вт и сопротивлением 1 МОм. Элемент малогабаритен, что играет важную роль при установке в ограниченном пространстве. Характеризуется низкой стоимостью. Для выключателей на две клавиши следует монтировать два конденсатора или резистора.
И резистор, и конденсатор, независимо от электрической схемы, пожароопасные элементы. Важно соблюсти дополнительные меры безопасности — избежать касания с кабелем или корпусом арматуры, выполнить изоляцию термоусадочной трубкой.
Достаточно прост выход из ситуации при использовании люстры на множество плафонов: вкрутите в один из патронов обычную лампу накаливания любой мощности, выполняющую функции шунтирующего резистора.
к содержанию ↑Плохое качество
Причиной мерцания может стать низкое качество источника света. Дешевые светодиодные лампы оснащены блоком питания с гасящим конденсатором, использующимся вместо электронного драйвера. В нем есть емкостный фильтр, прикрепленный к диодному мосту, из-за чего устройство при неблагоприятном внешнем воздействии стабильно не функционирует.
к содержанию ↑Мигание нередко появляется из-за недостатков конструкции. Это происходит как во включенном, так и в отключенном состояниях. Их можно эксплуатировать в подсобках и коридорах, но для освещения жилых помещений, особенно детских комнат, рекомендуется покупать более качественные изделия.
Мерцание при включенном выключателе
Одна из причин мигания светодиодов — плохой монтаж. При ненадежной фиксации контактов и элементов цепи появляются неблагоприятные явления, включая мерцание LED-диодов. Подключая кабель, важно соблюдать полярность устройства. Значительно упрощается монтаж при цветной маркировке проводов.
В старых строениях используйте индикатор и мультиметр, позволяющие найти фазовый и нулевой проводники. Неправильное подключение приведет к постоянному напряжению в цепи (хоть и небольшому), поэтому лампа будет периодически мерцать. В редких случаях проблема решается путем замены старого трансформатора на блок питания для гибкой ленты.
к содержанию ↑Малое напряжение в электросети
Для измерения напряжения в сети используют специальное устройство — мультиметр или вольтметр. В случае нормального значения на индикаторе высветится 215 – 225 В. Такие погрешности считаются допустимыми. Если увидите что-то менее 200 или более 230 В, следует обращаться в ЖЭК или электросети по району. Организация должна самостоятельно произвести замеры и при несоответствии отрегулировать работу силового трансформатора на ближайшей подстанции.
к содержанию ↑На практике бывают случаи, когда ремонтники не могут отрегулировать напряжение в соответствии с ПУЭ. В таких ситуациях требуется подключение ограничителя тока или стабилизатора напряжения.
Применение диммера
Далеко не все светодиодные лампы пригодны для эксплуатации в цепи с диммером (устройством, предназначенным для изменения яркости). Если через данный элемент включить источник, может появиться мерцание. При повышении мощности мигание может исчезать.
Выход в данной ситуации — включить светильник без каких-либо приборов, снижающих напряжение, либо не выставлять тумблер диммера на крайние положения.
к содержанию ↑Устранение мерцания
Монтаж на разрыв нуля или ошибки при подключении выключателя приводят к неправильной схеме освещения. В таких ситуациях при отключении функционирование лампы не прекращается, что приводит к периодичному миганию.
Перед тем как исправить этот недостаток, убедитесь, что устранили все негативные факторы, поскольку паразитирующие импульсы тока на проводке появляются даже при повышенной влажности в помещении.
к содержанию ↑Отключение диода
Для выполнения процедуры понадобятся крестообразная отвертка со шлицом, кусачки, измеритель напряжения и пассатижи. Более дешевые разновидности приборов не оснащены устройствами для защиты от мерцания при выключенном состоянии. Это резистор, установленный на электронную плату и защищающий от малого тока, поступающего с подсветки выключателя. Попробуйте отключить диод.
Отключите подачу электроэнергии, обесточив автомат — необходимо для повышения безопасности во избежание поражения током. Используйте мультиметр для измерения напряжения на контактах. Демонтируйте выключатель с неоновой или диодной подсветкой, применив отвертку. Удалите накладки с устройства и оттяните их в сторону пола, приложив малое усилие.
Открутите два шурупа, используемых для фиксации выключателя и усиков, снимите провода с питания диода или перекусите нужный провод кусачками.
к содержанию ↑Замена коммутирующего аппарата
Для выполнения действия понадобятся отвертки, мультиметр, кусачки и пассатижи. Крупные отвертки необходимы для снятия выключателя из гнезда в стене, а мелкие — для обесточивания контактов.
Метод актуален, если нет возможности отключить питание диода, что может быть связано с конструктивными особенностями выключателя. Предпримите те же меры безопасности, что и в предыдущем способе — обесточьте квартиру, отключив автомат, а затем убедитесь в отсутствии напряжения на контактах при помощи мультиметра.
Снимите накладки и вытащите из стены выключатель (читайте метод, описанный в «Отключении диода»). Отсоедините кабели на коммутирующей устройстве, замените выключатель, сохраняя последовательность подключения проводников. Уложите кабель и установите фурнитуру. Не спеша закрутите шурупы, фиксирующие выключатель, избегая попадания питающих проводов под зажимы.
Перед выполнением демонтажа пронумеруйте проводники и гнезда, чтобы избежать в дальнейшем путаницы. Соблюдайте обратную последовательность при установке нового выключателя.
Включение дополнительной лампы
Метод уже был описан выше — достаточно вкрутить обычную лампу накаливания или галогенку в любое гнездо люстры. Включать ее необязательно.
Шунтирующий резистор
Подключите резистор к электрической схеме, заизолировав его термоусадочной лентой. Идеальным вариантом для монтажа станет распределительный щиток. Установите резистор между проводниками «фазы» и «нуля», параллельно цепи с лампой. Для этого используйте специальные зажимы.
Если нет возможности подключить резистор в распределительную коробку (запрятана глубоко в стене или внутри нет свободного пространства), припаяйте его к фазному или нулевому проводу на осветительном приборе, а концы спрячьте в клеммник.
У этого метода серьезный недостаток — резистор при эксплуатации нагревается, а если будет неправильно подобрана мощность, это может привести к возгоранию. Современный счетчик электроэнергии будет учитывать наличие резистора, за который взимается дополнительная плата.
к содержанию ↑Заключение
Мерцание светодиодной лампы негативно сказывается и на здоровье человека, и на функциональности самого прибора. Избавиться от мигания достаточно просто.
Если не разбираетесь в принципах и теории электротехники, вызовите компетентного специалиста. В остальных случаях рекомендуется выявить причину и оперативно устранить ее, используя один из методов, описанных выше.
Почему мигает светодиодная лампа: основные причины и методы их устранения
220.guru
Почему моргает светодиодная лампа во включенном состоянии
Светодиодные лампы медленно, но верно вытесняют все другие разновидности ламп из дома, офиса и даже в уличном освещении. Причины такой востребованности понятны – долгий срок службы, экономия на электроэнергии, прочная конструкция. Казалось бы, у таких источников почти нет недостатков. Ан нет. Есть. И главный – мерцание и когда работает, и даже когда выключена. Попробуем в статье разобраться, почему моргает светодиодная лампа во включенном и выключенном состоянии и что с этим делать.
Принцип работы и устройство
Причин, почему во время работы диодная лампа периодически моргает, несколько, но для начала нужно разобраться в ее конструкции. У традиционных накаливания, у которых в качестве элемента сопротивления выступает вольфрамовая нить, таких проблем нет. У светодиодных встроен драйвер, он же преобразователь, на который поступает напряжение, а после уже непосредственно на кристаллы. В современных моделях некоторых производителей преобразователь успевает выровнять напряжение, поэтому мерцания не наблюдается, тогда как большинство моделей реагируют на малейшие колебания в сети, что и приводит к изменению света.
Конструкция светодиодной лампы
Итак, теперь будем разбираться, почему могут мигать led светильники.
Некачественная модель
Для экономии производители устанавливают внутрь не преобразующий драйвер, а блок питания на основе диодного моста и гасящего конденсатора. Даже при условии наличия фильтра такая конструкция не в состоянии справится даже с минимальными помехами, что и приводит к постоянному миганию. Причем, не имеет значения, выключен или включен диод, раздражающие световые сигналы все равно продолжаются.
Дорогие и качественные лампы не мерцают
Можно сказать, что в целом на работу светодиодных приборов такое мерцание не оказывает критического влияния, поэтому такие дешевые модели покупают для общественных мест, вспомогательных помещений в доме, то есть там, где это не оказывает раздражающего воздействия. Но в комнатах, особенно в спальной и детской, лучше все же покупать дорогие модели, которые будут стабильно работать.
Мерцание включенной и выключенной лампы далеко не так безобидно, как может казаться. Это провоцирует быструю утомляемость, повышает нагрузку на глаза, при длительном нахождении в помещении может влиять на резкость зрения.
ВИДЕО: Как устранить мигание светодиодной лампы
Диод мерцает после включения
Основная причина – ошибки монтажа и неверно соблюденная полярность при подключении проводов.
Ошибка монтажа заключается в недостаточно надежном соединении электрической цепи, что и приводит к проблемам с LED-устройством.
Полярность – просто бич современных мастеров, которые часто узнают из интернета об особенностях работы и не имеют практического опыта. Хорошо, когда проводники заранее промаркированы, тогда и проблем нет, но при старой проводке приходится прозванивать сеть индикаторной отверткой – та, которая светится – чтобы определить, где ноль, а где фаза. Ноль идет к выключателю, фаза – к устройству. Если подключить наоборот, лампочка не перегорит, но за счет постоянного напряжения и будет мерцать.
Даже при правильном монтаже иногда проблема может быть из-за старого трансформатора. Его лучше сразу при установке поменять на блок питания светодиодной ленты.
Световые сигналы после выключения
Такое слабое свечение наблюдается не реже, чем мерцание
Это гораздо более частое явление, которое можно встретить едва ли не в половине домов. Причин, чаще всего, две:
- выключатель с подсветкой;
- некачественная модель.
Использование выключателя с подсветкой очень удобно, так как позволяет хорошо ориентироваться в темноте, особенно маленьким детям. Но плохо то, что электроцепь из-за этого постоянно находится в замкнутом состоянии и малые порции напряжения продолжают поступать на блок питания, что и приводит к периодическому мерцанию.
За счет постепенного накопления на драйвере тока лампочка либо слабо светится, либо вспыхивает через равные промежутки времени.
И снова возвращаемся к некачественным моделям с диодным мостом и гасящим конденсатором вместо драйвера. Решает такую проблему приобретение качественной продукции известных производителей – все последние модели оснащены конденсаторами с увеличенной емкостью, соответственно, нет свечения даже при подключении к выключателю с подсветкой.
Помехи в электросети
Ответом, почему мерцают выключенные лампочки, может стать недостаток напряжения в сети, что особенно характерно для множества населенных пунктов России. Заранее зная о том, что такая проблема есть, нужно выбирать LED-приборы с допустимым пределом 180-250V. А в целом, для подобных случаев лучше использовать стабилизатор, который не только избавит от вспышек, но и сохранит все электроприборы в доме.
Применение диммера
Светодиод с диммером
Диммируемые источники, то есть, в которых можно регулировать яркость, тоже склонны к таким вспышкам. Особенно часто это наблюдается на крайних позициях рычага. Стоит только повысить до нормального освещения, как мигание прекращается. Если диммер необходим, старайтесь не переходить на режим ночника, чтобы не начиналось мерцание.
При наличии в цепи диммера не рекомендуется использовать устройства, понижающие напряжение в сети.
Дополнительные электропомехи
Светодиодные светильники чутко реагируют на дополнительные помехи в электросети. Их могут давать как домание бытовые устройства, так и извне – высоковольтная линия электропередач, мощный источник у соседей и т.д. Здесь проблему решить достаточно просто – покупайте качественный лед лампы с напряжением 180-250V.
Производитель
Откроем вам секрет, но пульсирует свет в любом светодиоде, и если у качественных образцов он на пределе 1-2%, то у дешевых достигает пульсация и 20%, что крайне критично для здоровья человека.
Имеет большое значение производитель, который должен придерживаться определенных стандартов освещения и производства
Даже при малой пульсации, – более 5% — которую сложно определить без приборов, со временем происходит эффект накопления усталости, снижение резкости зрения, подавленное угнетенное состояние и т.д. Для того, чтобы понимать, что вас ожидает, добросовестные производители указывают параметры пульсации и на самом устройстве, и на упаковке. Недобросовестные стараются хранить тайну либо искажают действительность.
Как и во многих других случаях лучше отдавать предпочтение проверенным брендам и покупать качественные дорогие лампы. Да, они обойдутся дороже в 3-4 раза, но с ними вы не будете знать таких проблем, прослужат они минимум 15 лет, и никакие помехи в виде выключателя с подсветкой, перепадов напряжения в сети или проблемы с проводкой, не приведут к появлению даже самого малого мерцания.
Что делать
Порядок действий зависит от того, в чем причина такого «поведения»:
- проверить правильность монтажа – «ноль» должен быть на выключателе, «фаза» на устройстве;
- поменять трансформатор на блок питания светодиодной ленты;
- заменить выключатель, если он с неоновой или светодиодной подсветкой;
- поменять саму лампочку – купить ту модель, где есть драйвер и емкостный конденсатор.
Если речь идет о люстре с несколькими лампочками, можно поступить еще проще – вместо одного диода вкрутить обычную лампу накаливания. В данном случае она будет выступать как шунтирующий резистор и тогда моргание прекратиться полностью.
Этот способ применим при любом количестве LED-приборов в одной люстре – напряжение между ними распределяется равномерно.
Мы постарались перечислить основные причины заметной пульсации приборов или появления слабого свечения в выключенном состоянии. Надеемся, что вы сможете устранить такие проблемы, а чтобы в дальнейшем с ними не сталкиваться – не экономьте на своем здоровье и покупайте добротные лампы.
ВИДЕО: Две фазы в розетке – как такое может быть?
www.diodgid.ru
Почему моргают светодиодные лампы в авто?
Поверхностно изучив различные переписки на форумах автомобильной тематикой, можно сделать вывод, что с проблемой моргания светодиодных ламп в машине сталкивается огромная часть автолюбителей. Как правило, это автолюбители, пытающиеся своими руками улучшить освещение салона, модернизировать габаритные или осветительные фары.
Хаотичное мигание с последующим выходом из строя светодиодной лампы раздражает водителя, а в его голове возникает вопрос: «Почему это произошло?» Ведь на упаковках светодиодных ламп красуется яркая надпись: «Срок службы – 30 тыс. часов». Чтобы разобраться с подобными причинами и найти ответ, необходимо понять, как и чем нужно правильно «кормить» светодиоды.
Правильное включение светодиода
Важнейший параметр светодиода – номинальный ток потребления, то есть ток, при котором производитель гарантирует оптимальную светоотдачу в течение заявленного срока жизни изделия. В идеале функцию токового ограничителя должен выполнять стабилизатор тока, встроенный в осветительный прибор. Однако зачастую этого самого стабилизатора как раз-то и нет. В крупногабаритных приборах еще можно исправить ситуацию. А как быть с маломощными светодиодными лампами небольшого размера, которые часто ставят в габаритные огни, приборную панель или различные малогабаритные приборы салона автомобиля? Корпус этих приборов слишком мал даже для установки примитивного стабилизатора тока. Для решения этой проблемы разработаны специальные выносные стабилизаторы, но по разным причинам большинство автолюбителей почему-то обходят стороной такие изделия. Возможно, одни не знают о возможных последствиях, другие избегают дополнительных расходов, третьи слушают продавцов, для которых главное – реализовать товар.
В автомобиле светодиодные лампы получают питание от аккумулятора, выходное напряжение которого колеблется в пределе от 11,5 до 14,5В.
Большинство автолюбителей подключают светодиодные лампы к электросети машины через единственный токоограничивающий элемент – резистор. Резистор – линейный элемент электрической цепи, а значит, величина протекающего через него тока зависит от приложенного напряжения. Поэтому повышение напряжения на аккумуляторе приводит к росту тока через светодиоды. Светодиод, в свою очередь, – нелинейный элемент и даже небольшой скачок напряжения приводит к значительному росту тока через кристалл.
Превышение тока через светодиод ведет к нарушению температурного режима кристалла и его обвязки. От перегрева в p-n переходе появляется нестабильная область, которая пропускает ток не постоянно, а с определенной периодичностью. Это и есть основная причина моргания. В одних случаях данное явление скоротечное и светоизлучающий диод быстро выходит из строя. В других данный стробоскопический эффект может продолжаться довольно долго.
Причины мигания
При неправильном подключении, эффект моргания начинает проявляться спустя несколько месяцев использования светодиодной лампы. И причина этого явления – не только отсутствие стабилизации тока. Повышение температуры кристалла выше 85 °C наносит ему непоправимый вред. Наглядным примером служат многочисленные жалобы водителей, у которых светодиодные лампы установлены в непосредственной близости от обычных ламп головного света. Нить накала сильно разогревает окружающее пространство, а иногда даже оплавляют пластиковый корпус светодиодной лампочки. Стоит отметить, что зимой такие симптомы могут не проявляться, так как холодная погода прекрасно способствует охлаждению. А вот в летнюю жару температура внутри фары легко перешагнёт критическую отметку в 100 °C. И тогда не помогут не фирменные светодиодные лампочки, ни дорогие стабилизаторы. Вторая возможная причина мерцания – использование в авто светодиодных ламп со встроенным стабилизатором низкого качества. Встроенный стабилизатор в таких лампах не ограничивает ток на должном уровне. Замер параметров дешевых светодиодных лампочек китайского производства показывает плавный рост тока (и яркости) после включения до значения, больше номинального. Таким нечестным путём производители рекламируют высокую светоотдачу своего товара, не беспокоясь о непродолжительном сроке службы.
Третью причину неприятного мигания рассмотрим на примере светодиодов, предназначенных для монтажа в габаритах и салоне автомобиля. От них не требуется максимальной светоотдачи, а значит, подключить их можно через обычный резистор. Только рассчитывать его нужно не для 12В, а для 14,5В, а также узнать из справочника ток для используемого типа светодиодов.
Часто при тюнинге автомобиля применяются светодиодные ленты, рассчитанные на напряжение 12В. При подключении их напрямую к аккумулятору, неизбежно придётся стать свидетелем постепенной потери яркости, мерцания с окончательным перегоранием изделия спустя некоторое время. Избежать неприятной ситуации со светодиодными лентами поможет, как минимум, дополнительный резистор, рассчитанный на напряжение 14,5В.
Выводы
Чтобы мерцание светодиодных ламп в авто не было неприятным сюрпризом, нужно соблюдать два несложных правила:
- не размещать их вблизи сильно греющихся ламп головного света;
- не эксплуатировать светодиодные лампы без правильно подобранного стабилизатора.
В качестве ограничителя тока можно использовать недорогой LED контроллер с подходящим значением выходного тока и мощности. Благодаря малым размерам и герметичному корпусу, такое устройство будет эффективнее резистора.
Читайте так жеledjournal.info
