Двигатель асинхронный однофазный — устройство, принцип работы и схема подключения
Никто глубоко не задумывался о том, как бы жили люди без такого изобретения, как электродвигатель асинхронный однофазный. Казалось бы, что такое умное слово никого не касается и витает где-то в заоблачной дали. Но этот большой помощник в быту встречается на каждом шагу.
Скажите, как можно обходиться без холодильника или пылесоса. А ведь не будь двигателя, всего этого не было бы сейчас. Предлагаем в статье узнать все подробности об этом устройстве, а дочитавшим до конца будет бонус в виде полезного справочника по асинхронным двигателям
Так выглядит однофазный асинхронный двигатель.
История возникновения
Более 60 лет понадобилось многим ученым, пока однофазный асинхронный двигатель начал покорять просторы земного шара. Началось все с 1820-х годов, когда Джозеф Генри и Майкл Фарадей – открыли явления индукции и начали первые эксперименты.
Принцип работы асинхронного двигателя (однофазного) основан на этих основных физических законах. В 80-х годах позапрошлого столетия многие умы разрабатывают трансформаторы и генераторы переменного тока. Год 1885 принес идею первого многофазного двигателя переменного тока от Галилео Феррариса, вскоре Никола Тесла уже представил свой многофазный мотор (1888 год).В 1889-1891годах русский электротехник, поляк по происхождению, Михаил Осипович Доливо-Добровольский придумал ротор в виде “беличьей клетки”. К этому изобретению его подтолкнул доклад Феррариса «О вращающемся магнитном поле». С началом ХХ века пришло широкое внедрение электромеханических устройств.
Применение однофазных асинхронных двигателей
Известно, что однофазные двигатели уступают трехфазным по некоторым характеристикам. Однофазные моторы имеют в основном бытовое назначение:
- пылесосы;
- вентиляторы;
- электронасосы;
- холодильники;
- машины для переработки сырья.
Для того, чтобы выполнить подключение асинхронного двигателя нужна однофазная сеть переменного тока. Такие двигатели работают при напряжении 220 Вольт и частоте 50 Гц. Прилагательное «асинхронный» указывает на то, что скорость вращения якоря отстает от магнитного поля статора.

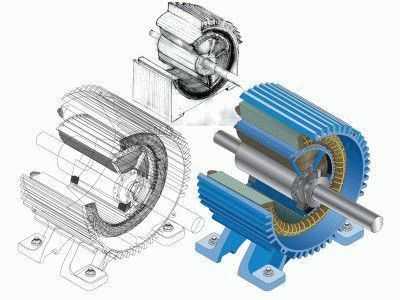

Однофазные двигатели имеют две независимых цепи, но работают они в основном на одной, отсюда и название. Основные части двигателя:
- Статор (неподвижный элемент).
- Ротор (вращающаяся часть).
- Механическое соединение этих двух частей.
- Поворотные подшипники.
Соединение состоит из внутренних колец, установленных на закрепленных втулках вала ротора, наружных колец в защитных боковых крышках, прикрепленных к статору.
Для запуска однофазного асинхронного двигателя с пусковой обмоткой установлена другая катушка. Обмотка стартера установлена со смещением от рабочей катушки на 900 С. Для создания сдвига тока, в цепи однофазного двигателя имеется схема сдвига фаз. Сдвиг можно получить при помощи различных элементов. Это могут быть:
- Активное сопротивление.
- Емкостное.
- Индуктивное.
В видео, представленном ниже, показан принцип работы однофазных асинхронных двигателей.
Принцип действия
Обмотки статора при помощи переменного тока образуют магнитные поля. Они имеют одинаковую амплитуду и частоту, но действуют в разных направлениях, поэтому статический ротор начинает вращаться.
Если в двигателе отсутствует пусковой механизм, ротор останавливается, потому что результирующий крутящий момент равен нулю. В случае, когда ротор начинает вращаться в одном направлении, соответствующий крутящий момент становится выше, когда вал двигателя продолжает вращаться в заданном направлении.
Принцип работы однофазного асинхронного двигателя.Момент запуска
Сигналом к запуску становится магнитное поле двух обмоток, вращающее подвижную часть двигателя. Оно создается 2 обмотками: главной и пусковой. Дополнительная обмотка меньшего размера является пусковой и подключается к основной схеме включения однофазного двигателя через ёмкостное или индуктивное сопротивление.
Подключение происходит только в момент пуска. При удержании пусковой кнопки короткое время (порядка 2-3 секунд) происходит разгон ротора. В момент отпускания кнопки электрический мотор переходит в режим работы основной фазы.
Пусковая обмотка может работать кратковременно. Более длительное время нахождения под нагрузкой может вызвать перегревание и воспламенение изолирующих элементов, что приведет к выходу из строя.
Надежность повышается за счет встраивания в схему однофазного асинхронного двигателя таких элементов как тепловое реле и центробежный выключатель. Последний отключает пусковую фазу в тот момент, когда ротор разгоняется до номинальной скорости. Отключение происходит автоматически.
Работа реле происходит следующим образом: когда обмотки нагреваются до предельного значения, установленного на реле, механизм прерывает подачу питания на обе фазы, предотвращая отказ из-за перегрузки или по любой другой причине. Это защищает от возгорания.
Возможно, вам будет интересно также почитать все, что нужно знать о шаговых электродвигателях в другой нашей статье.
Варианты подключения
Для того, чтобы мотор заработал необходимо иметь одну 220-вольтовую фазу. Это значит, что подойдет любая стандартная розетка. Благодаря этой простоте двигатели завоевали популярность в быту. Любой прибор, начиная от стиральной машины и до соковыжималки, имеет подобные механизмы в своем составе.
Известны два типа однофазных двигателей в зависимости от способа подключения:
- Однофазный асинхронный двигатель с пусковой обмоткой.
- Однофазный двигатель с конденсатором.

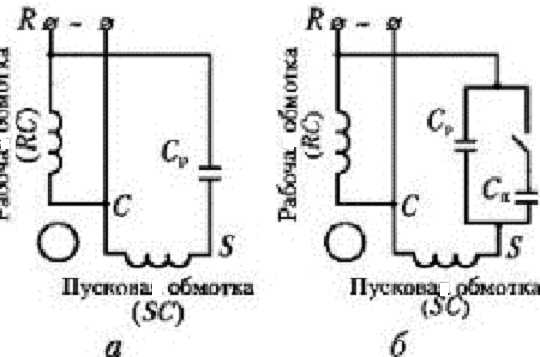

Схема подключения однофазного асинхронного двигателя с помощью конденсаторов изображена на рисунке.
Схема подключения однофазного асинхронного двигателя с помощью конденсаторов.
Схема содержит пусковую обмотку с конденсатором. После ускорения ротора происходит выключение катушки. Рабочий конденсатор не позволяет размыкаться пусковой цепи, и запускающая обмотка работает через конденсатор в постоянном режиме.
Одновременно с рабочей обмоткой пусковая катушка снабжена током через конденсатор. При использовании в режиме пуска у катушки более высокое активное сопротивление. Фазовый сдвиг при этом имеет достаточную величину, чтобы началось вращение.
Допускается брать пусковую обмотку, с меньшей индуктивностью и большим сопротивлением. Запуск конденсатора осуществляется при подключении его к пусковой обмотке и временному источнику питания.
Чтобы достичь максимального значения пускового момента требуется вращающееся магнитное поле. Для этого нужно добиться положения обмоток под углом 900. При правильно рассчитанной емкости конденсатора обмотки могут быть смещены на 900 градусов. Расчет однофазного асинхронного двигателя зависит от схем подключения, которые приведены ниже.

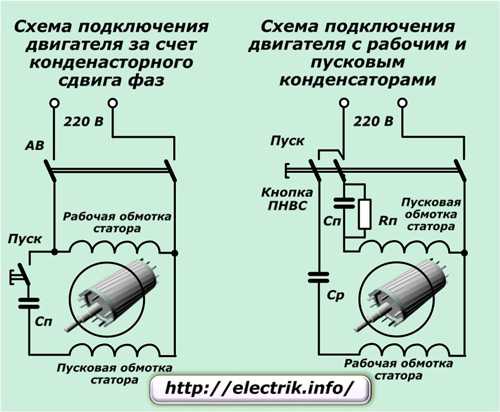

Схемы включения однофазного асинхронного двигателя.
Различные варианты подключения:
- временное включение электрического тока на стартовую обмотку через конденсатор;
- подача на пусковое устройство через резистор, без конденсатора;
- запуск через конденсатор на пусковую обмотку постоянно, одновременно с работой рабочей обмотки.
Расчет проводной принадлежности
Для расчета проводов, соединяющих рабочую и пусковую обмотки, понадобится омметр. Измеряется сопротивление обмоток. R рабочей обмотки должно быть ниже, чем у стартера. Например, если измерения составили 12 Ом для одной обмотки и 30 Ом для другой, то сработают обе. У рабочей обмотки поперечное сечение больше, чем у выходной.
Выбор емкости конденсатора
Чтобы определить емкость конденсатора, необходимо знать ток потребления электродвигателя. Если ток 1,4 А, то понадобится конденсатор емкостью 6 микрофарад. Также можно ориентироваться на таблицу расчета емкости конденсатора, приведенную ниже.
Таблица расчета емкости конденсаторов.
Проверка работоспособности
Тестирование начинается с визуального осмотра. Возможные неисправности:
- Если опорная часть на устройстве была сломана, это может привести к неисправностям.
- При потемнении корпуса в средней части идет перегрев. Бывает попадание в корпус различных посторонних предметов, это способствует перегреванию. При износе и загрязнении подшипников возможен перегрев.
- Когда однофазный электродвигатель на 220 вольт имеет в схеме подключения конденсатор увеличенного размера, он начинает перегреваться.
Если есть подозрение на наличие такого элемента, его необходимо отсоединить от пусковой обмотки, включить двигатель в сети и вращать вал вручную.
Запустить двигатель минут на пятнадцать, а затем проверить, не прогрелся ли он. Если двигатель не греется, причиной являлась увеличенная емкость конденсатора. Необходимо установить конденсатор, имеющий меньшую емкость.
Для лучшего понимания механизма работы двигателей, рекомендуем также подробнее прочитать, что такое трехфазный двигатель и как он работает.
Достоинства и недостатки
Основными плюсами являются:
- простота конструкции;
- повсеместная доступность однофазных сетей переменного тока 220 В при частоте 50 Гц (практически во всех районах).
К минусам можно отнести следующие обстоятельства:
- невысокий пусковой момент двигателя;
- низкая эффективность.
Основные достоинства и недостатки однофазных асинхронных двигателей
Заключение
Маломощные однофазные электродвигатели выпускаются в разной модификации и для разного назначения. Перед приобретением необходимо точно знать некоторые характеристики. Подробно с устройством данного типа двигателей можно ознакомиться, скачав книгу Алиева И. И. Асинхронные двигатели в трехфазном и однофазном режимах.
Российские производители предлагают некоторые серии устройств, имеющие мощность от 18 до 600 Вт, частоту вращения 3000 и 1500 об/мин. Все они предназначены для подключения в сеть с напряжением 127, 220 или 380 Вольт и частотой 50 Гц.
electroinfo.net
подключение на 220 вольт, советы и рекомендации
Бытовых ситуаций много, особенно у тех, кто проживает в своем собственном частном доме. К примеру, необходимо установить в гараже точильный станок с асинхронным электродвигателем, который работает от трехфазной сети переменного тока. А на участок проведена лишь однофазная сеть на 220 В. Что делать? В принципе, это не проблема, потому что любой трехфазный электрический движок можно подключить и к однофазной сети, главное знать, как это сделать. Итак, наша задача в этой статье разобраться в позиции – асинхронный двигатель подключение на 220 вольт.

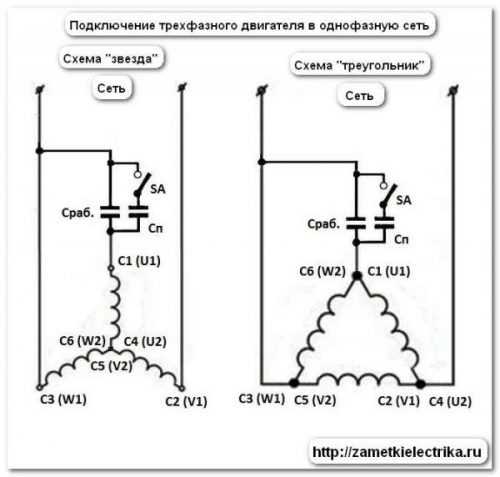

Существуют две классические схемы такого подключения, в которых присутствуют конденсаторы. То есть, сам электродвигатель становится не асинхронным, а конденсаторным. Вот эти схемы:
Конечно, это не единственные варианты, но в этой статье будем говорить именно о них, как о самых простых и часто используемых.
На схемах хорошо видно, что в них установлены конденсаторы: рабочий и пусковой, которые в свою очередь называются фазосдвигающими. А так как в данной схеме эти элементы являются основными, то самый важный момент – это правильно подобрать конденсатор по емкости, которая бы соответствовала мощности мотора.
Выбираем конденсаторы
Существует формула, по которой емкость можно рассчитать. Правда, для схемы звезда и треугольника она отличается коэффициентом. Для схемы звезда формула вот такая:
С=2800*I/U, где I – это ток, который можно замерить в питающем проводе клещами, U – это напряжение однофазной сети – 220 В.
Формула для треугольника:
С=4800*I/U.
Здесь загвоздка может быть только в определение силы тока, просто клещей может не оказаться под рукой, поэтому предлагаем упрощенный вариант формулы:
С=66*Р, где Р – это мощность электродвигателя, которая наносится на шильдик мотора или в его паспорте. По сути, получается так, что емкость рабочего конденсатора в размере 7 мкФ должно хватить на 0,1 кВт мощности двигателя. Обычно электрики берут именно это соотношение, когда перед ними ставиться вопрос, как подключить асинхронный двигатель с 380 на 220 В. И еще один момент – конденсатор контролирует силу тока, поэтому так важно правильно подобрать его емкость. И самое главное в подключении двигателя добиться того, чтобы значение тока при эксплуатации электродвигателя не поднималось выше номинальной величины.
Что касается пускового конденсатора, то его обязательно устанавливают в схему, если при пуске мотора действует хотя бы минимальная нагрузка. Включается он обычно буквально на пару секунд, пока ротор не наберет свои обороты. После чего он просто отключается. Если по каким-то причинам пусковой конденсатор не отключится, то произойдет перекос фаз, и двигатель перегреется.
Внимание! Так как в процессе пуска, тем более под нагрузкой, величина тока сильно возрастает, то и емкость пускового конденсатора должна быть раза в три больше конденсатора рабочего.
Есть еще один показатель, на который необходимо обратить внимание при выборе. Это напряжение. Правило здесь одно: напряжение конденсатора должно быть больше напряжения в однофазной сети на 1,5.
Тип конденсаторов
Специалисты рекомендуют в качестве пускового и рабочего конденсаторов использовать одинаковые модели. Самый простой вариант – это бумажные конструкции в герметичном металлическом корпусе. Правда, есть у них один существенный недостаток – большие габаритные размеры. Поэтому если перед вами стоит вопрос, как подключить небольшой мощности двигатель 380 на 220 вольт, то количество таких конденсаторов будет приличным, и вся конструкция будет смотреться не очень.
Можно использовать для этих целей электролитические приборы, но их схема подключения отличается от предыдущей, потому что в нее придется установить резисторы и диоды. К тому же эти конденсаторы при пробое взрываются. Есть более современные виды – это полипропиленовые модели металлизированного типа. Себя они зарекомендовали хорошо, претензий к ним сейчас у специалистов нет.
Полезные советы
- Обращаем ваше внимание на тот факт, что при подключении трехфазного двигателя к однофазной сети можно говорить и снижении мощности электрического агрегата. В общем, его фактический показатель не будет превышать номинальный 70-80%. При этом скорость вращения ротора не уменьшится.
- Если используемый движок имеет схему переключения 380/220, это обязательно указывается на шильдике, то в однофазную сеть его надо подключать только треугольником.
- В том случае, если на шильдике указаны схема подключения звездой и только трехфазное подключение на 380 вольт, то вам придется вскрыть клеммную коробку и добраться до соединения концов обмоток двигателя. Потому что внутри агрегата уже установлена схема звезда, ее-то и придется разобрать и вывести наружу шесть концов обмотки статора.
Установка реверса
Иногда возникает необходимость провести подключение так, чтобы трехфазный двигатель, подсоединенный к однофазной сети, вращался то в одну, то в другую стороны. Для этого необходимо установить в схему любой управляющий прибор. Это может быть тумблер, кнопка или ключи управление. Но здесь есть два основных требования:
- Обращайте внимание на силу тока, которую этот управляющий прибор может выдержать. Чтобы он был больше нагрузки, создаваемой электродвигателем.
- В конструкции управляющего прибора должно быть две пары контактов: нормально замкнутые и нормально разомкнутые.
Вот схема, по которой подключается этот элемент в питание электродвигателя:
Здесь видно, что реверс осуществляется подачей электроэнергии на разные полюса конденсаторов.
Заключение по теме
Схема трехфазного асинхронного двигателя с подключением к 220 вольт – дело реальное. Проблем с ним быть не должно. Здесь главное, и это было показано в статье, правильно подобрать конденсаторы (рабочие и пусковые) и правильно выбрать схему подключения. Особое внимание придется уделить правилам соединения, где в основе будет лежать сам двигатель, а, точнее, его возможности.
onlineelektrik.ru
Как подключить асинхронный двигатель
С момента изобретения асинхронного двигателя появились различные вариации его исполнения. Но способы подключения остались прежними. Наиболее популярны две схемы: звезда и треугольник. Рассмотрим преимущества и недостатки каждой из них. Выясним, какой метод подключения оптимален.
Подключение звездой
При соединении обмоток статора асинхронного двигателя по схеме «звезда их концы объединяют в одной точке. При питании от трехфазной электролинии вольтаж подается на их начала.
Способ подходит для подключения трехфазных двигателей к трехфазной линии по большему напряжению. Например:
- Двигатель 380 к сети 380 Вольт;
- Двигатель 220В к сети под напряжением 220 единиц;
- Двигатель 127 220В к сети 220 Вольт;
- Двигатель 220 380 к сети 380 Вольт.
Преимущество метода заключается в плавном запуске мотора и его мягкой работе. Это благоприятно сказывается на его эксплуатационном сроке. Но в этом кроется недостаток: схема «звезда» несет потери по мощности в полтора раза по сравнению с подключением способом «треугольник».
Остается вопрос: можно ли, и если да, то, как подключить асинхронный двигатель на 220 или 127 Вольт (низшие значения вольтажа из двух номинальных) звездой? Да, можно. Но это будет невыгодно из-за высокой потери мощности, которая прямо пропорциональна подающемуся напряжению и зависит от способа включения. Поэтому потери мощности по специфике соединения будут сочетаться с потерями по вольтажу (вместо 380 Вольт будет 220В).
Подключение треугольником
Схема «треугольник» отличается от предыдущей тем, что обмотки соединяются последовательно. Тогда конец первой обмотки соединяется с началом второй, конец которой – с началом третьей, вывод которой – с началом первой.
Преимущество способа заключается в том, что он обеспечивает достижение максимальной мощности. Но при запуске двигателя образуются высокие пусковые токи, которые могут привести к уничтожению изоляции. Поэтому не рекомендуется подавать высокое напряжение.
Треугольное соединение используется для подключения однофазного двигателя к однофазной сети 127 или 220 Вольт. Она же применяется для трехфазных электродвигателей с двумя номинальными напряжениями при включении в однофазную сеть (только на меньшее значение):
- Мотор 220 380 к сети с напряжением 220 Вольт;
- Мотор 127 220В к сети с вольтажом 127 единиц.
Внимание! Существуют трехфазные электросети: 600, 380, 220 и 127 Вольт. Но к бытовым из них относят только с напряжением в 380. А 220 в быту относится к однофазным линиям. Поэтому наибольшее распространение получили моторы 220/380В, которые можно подключить как в городе, так и в частном доме.
С технической точки зрения для высокого значения номинального напряжения схема «треугольник» тоже подходит. Но ввиду высоких пусковых токов это нецелесообразно и очень опасно: изоляция сгорит от тепла, выделяемого обмоткой.
Подключение методом «звезда-треугольник»
Для продолжительной эксплуатации электродвигателя важен мягкий запуск, а для высокой производительности – большая мощность. Для того чтобы сочетать преимущества описанных выше способов соединения обмоток, была разработана новая схема: треугольник-звезда. Она подходит для высокомощных моторов от 5 кВт.
Для подключения электродвигателя таким способом понадобится реле времени. Технически управление выглядит следующим образом:
- Через реле времени К1 и контакт К2 на участке электроцепи контактора, обозначаемого К3, подается оперативное напряжение;
- Контактор К3 замыкается, но размыкается контакт К3 на части электроцепи контактора, условно обозначаемого К2 для блокировки ошибочного включения. Одновременно в электроцепи контактора К1, совмещенного с клеммами временного реле, включается контакт К3;
- При подключении контактора К1 замыкается контакт К1, расположенный на участке электроцепи с его катушкой. Тут же срабатывает реле времени, которое разъединяет контакт К1 на участке цепи с катушкой контактора К3, но соединяет его с катушкой контактора, обозначаемого на схеме К2;
- Контактор К3 выключается, а контакт К3, расположенный на части цепи, где находится катушка второго контактора К2, замыкается;
- Включается контактор К2, но контакт К2 на участке третьего контактора К3 размыкается в целях блокировки ошибочного включения.
Описание принципа питания:
- После включения третьего контактора замыкается третий контакт. При этом на блоке расключения начал обмоток (БРНО) замыкаются концы обмоток по схеме «звезда»: U2, V2 и W2;
- После включения первого контактора замыкается первый контакт. При этом питание подается на концы обмоток: U1, V1 и W1;
- После срабатывания временного реле происходит переключение на соединение треугольником;
- Контактор третий отключается, но включается второй с замыканием второго контакта;
- Питание теперь подается на концы обмоток, расположенных на БРНО (U2, V2 и W2).
Описать можно простыми словами: включение в работу электродвигателя сначала происходит посредством соединения обмоточных выводов в звезду. Этим обеспечивается мягкий и плавный запуск без перегревания. Когда мотор наберет обороты, автоматические происходит переключение на треугольное соединение. Момент переведения сопровождается незначительным снижением скорости вращения. Однако она быстро восстанавливается.
Подключение многоскоростных моторов
Если работа асинхронного электродвигателя может иметь несколько режимов, отличающихся по скорости вращения ротора, то говорят, что он многоскоростной. Различают двухскоростной, трехскоростной и четырехскоростной вариант исполнения. Схемы их подключения сложные, но основываются на уже рассмотренных нами способах соединения: «звезда» и «треугольник».
Двухскоростной мотор может подключаться тремя способами:
- Треугольник/двойная звезда (на рисунках обозначен буквой «а»). Подходит для подключения электродвигателя, низшая частота вращения которого вдвое меньше высшей частоты (отношение 1 к 2). Схема «треугольник» активна при низких оборотах, а «двойная звезда» — при высоких;
- Треугольник/сдвоенная звезда с прибавочной обмоткой (на рисунках буква «б»). Схема хороша для двигателей со следующими отношениями частот: 2 к 3 и 3 к 4;
- Тройная звезда/тройная звезда без дополнительной обмотки (на рисунке буква «в»). Схема подходит в тех же случаях, что и треугольник/двойная звезда с использованием дополнительной обмотки.
Подключение трехскоростного асинхронного двигателя отличается лишь тем, что у такого мотора не одна, а две обмотки, которые не зависят друг от друга. Первая подключается так же, как двухскоростной мотор с одной обмоткой по схеме «а». Вторая соединяется звездой. Всего выводов – 9.
У четырехскоростного мотора тоже две независимые друг от друга обмотки. Но в отличие от трехскоростного двигателя подключение каждой обмотки производится по схеме треугольник/сдвоенная звезда.
Нахождение начал и концов обмоток
Для асинхронных электродвигателей, работающих на одной скорости, характерно наличие шести контактов для трех обмоток (по одному контакту на начало и конец для каждой из них). Если на моторе указано их предназначение, то можно сразу приступать к подсоединению. Но иногда следы меток стираются, или их нет совсем. Тогда перед подключением необходимо определить пары выводов, а также места, где намотка начинается, а где заканчивается.
Поиск парных клемм
Сначала нужно определить выводы, принадлежащие только одной обмотке. Всего получится три пары. Для этого используйте лампу и соединительные провода:
- Ко второму зажиму в сети подсоедините один из выводов. Свободных останется 5;
- Включите лампу в сеть через третий зажим;
- Второй конец провода соедините с одной из клемм статора;
- Если свечения нет, то разъедините их и подключите к другому выводу;
- Меняйте соединение лампы со свободными контактами до тех пор, пока не будет замечено накала в лампочке. Как только появился свет, подключенные к сети контакты статора пометьте. Это пара одной из намоток;
- Точно так же определите две оставшиеся пары;
- Пометьте каждую пару так, чтобы в последующем не приходилось вновь их искать.
Внимание! Во время работы следите, чтобы оголенные выводы намоток не касались друг друга. Иначе пары могут быть определены ошибочно.
Пометка начал обмоток и их концов
Есть два метода:
- Трансформационный;
- Подбор фаз.
Внимание! Для краткости: Н – начало, К – конец.
Описание метода трансформации:
- В одну пару включите лампу, а две оставшиеся соедините между собой последовательно, после чего подайте напряжение;
- Если свечения нет (рисунок б), то намотки были соединены К-Н-Н-К или Н-К-К-Н. Тогда нужно одну из намоток перевернуть, поменяв местами зажимы;
- Если появилось свечение (рисунок а), то на месте соединения двух пар можно смело пометить один из выводов концом, а другой – началом;
- Чтобы определить Н и К для обмотки, в которую включена лампа, нужно переставить ее на одну из намоток с уже определенными концами (рисунок в).
Описание способа поиска Н и К подбором фаз:
- Наугад попробуйте соединить двигатель звездой;
- Включите в сеть и следите за его работой. Если он гудит, то контакты одной из намоток поменяйте местами;
- Если мотор все равно гудит при работе, то верните контакты на место, но соедините с центром звезды противоположный вывод другой намотки;
- Если гудение пропало, то все выводы в центре – концы, а их противоположные стороны – начала. Если еще гудит, то поменяйте местами соединения третьей намотки.
Внимание! Метод подбора фаз подходит только для маломощных моторов до 5 кВт.
Однофазный мотор можно подключить только к однофазной линии. Трехфазный двигатель подходит как для однофазной, так и для трехфазной линии. Причем для однофазного подключения в сеть 127 или 220 Вольт выгодна схема «треугольник», а для линий 220 и 380 Вольт с тремя фазами – «звезда». В зависимости от технических характеристик мотора подключение может выполняться путем комбинаций этих методов.
electricdoma.ru
Схема Подключения Однофазного Электродвигателя — tokzamer.ru
Поэтому ток I2обр, имеющий большую индуктивную составляющую, оказывает сильное размагничивающее действие на обратный магнитный поток Фобр, значительно ослабляя его. Другие способы При рассмотрении методов подключения однофазных асинхронных двигателей нельзя обойти внимание два способа, конструктивно отличающихся от схем для подключения через конденсатор.
Значения КПД, мощности и пускового момента, у однофазных моторов существенно ниже, чем у трехфазных устройств тех же размеров. Пара, дающая максимальное сопротивление, означает, что измерение выполнено через две обмотки одновременно, как на схеме.
Обе фазы таких устройств являются рабочими и включены все время. Одна из них движется через экранированную часть полюса.
Однофазные двигатели. Включаем оптимально. (Обзор)
Чтобы обмотки статора создавали вращающееся магнитное поле токи IA и IB в обмотках должны быть сдвинуты по фазе относительно друг друга. Присутствует постоянное разделение емкости.
Во время удерживания частота вращения ротора достигала значения номинальной величины. В этом примере направление вращения, вы уже не измените, какое есть такое и будет.
Примерами их использования ДАК могут служить стиральные машины, электросоковыжималки и, конечно же, любой электроинструмент. Пример размещения конденсатора на внешней стороне корпуса электродвигателя В зависимости от места установки и других условий эксплуатации конденсаторы могут располагаться на внешней стороне двигателя рядом с коробкой расключения.
Это лишь один из вариантов бифиляров, которые имеют несколько другую сферу применения, поэтому, чтобы изучить их принцип действия, следует обратиться к отдельной статье. Существуют модели, в которых пусковая обмотка работает не только при запуске, а и все остальное время.
Электродвигатель может быть взят от одного прибора и подключен к другому.
Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.
Подключение однофазного асинхронного двигателя и принцип его работы
Использовать необходимо только конденсаторы, которые идут в комплекте поставки. Подбирать конденсаторы нужно с рабочим напряжением не меньше В. Только после того, как будет достоверно установлено, что нет короткого замыкания на корпусе, определены контакты каждой из обмоток, можно приступать к подключению.
Роторные обмотки намотаны в виде рамок и помещаются в специальных пазах, а их переключение происходит при помощи коллекторных выводов и контактов в виде графитовых щёток.
В данной статье будет рассказано о том, как подключить однофазный электродвигатель в сеть В, в зависимости от его типа. Такие электромоторы также называют индукционными.
Эти моторы также могут быть использованы в установках для мойки, генераторах теплого воздуха, системах централизованного обогрева.
С целью смещения фаз последовательно в пусковую обмотку включается конденсатор, при подключении однофазного асинхронного электродвигателя круговое магнитное поле наводит в роторе токи. Для этого выполняют подключение, как на схеме.
Рассмотрим, как подключить однофазный электродвигатель, чтобы он выполнял роль генератора трехфазного напряжения. В формулах выше Iном — это номинальный ток фазы электродвигателя.
Такие устройства имеют коэффициент мощности больший, чем у выше описанных короткозамкнутых приборов, развивают по сравнению с ними больший вращающий момент.
Как подключить двигатель от старой стиральной машины через конденсатор или без него
Расчет емкости конденсатора мотора
Проводку маркируют и убирают в сторону, а остальные контакты продолжают прозванивать по приведенной схеме.
Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше.
Именно в этом причина популярности двигателя среди населения. Кроме того, сдвиг фаз может быть получен путем использования пусковой фазы с большим значением сопротивления и меньшей индуктивностью. В результате их взаимодействия между собой ротор приводится в движение.
Конденсатор подбирается по потребляемому двигателем току. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на вольт. Почему так происходит? В рамках этой схемы конденсатор постоянно подключен к источнику электричества, а не только во время старта.
Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети В. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций: на 1 кВт мощности мотора необходимо 0,8 мкФ рабочего конденсатора; пусковая обмотка требует, чтобы это значение было в 2 или 3 раза выше. Только после того, как будет достоверно установлено, что нет короткого замыкания на корпусе, определены контакты каждой из обмоток, можно приступать к подключению.

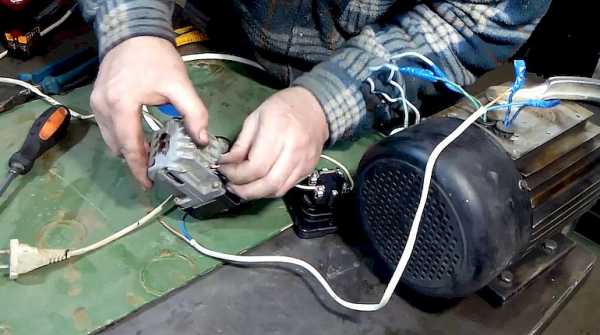

Подключение
Существует несколько режимов работы конденсаторного двигателя: С пусковым конденсатором и дополнительной обмоткой, которые подключаются только на время запуска. На практике для приборов, требующих создания сильного пускового момента используется первая схема с соответствующим конденсатором, а в обратной ситуации — вторая, с рабочим.
Подключение остальных типов электродвигателей либо требует использования специальных устройств запуска, либо, как, например, шаговые, управляются электронными схемами. Некоторые конденсаторные электродвигатели имеют центробежный контакт, используемый при запуске, размыкающийся при наборе оборотов.
Схема с рабочим конденсатором Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Запустить Остановить Пульсирующее магнитное поле Если поместить ротор, имеющий начальное вращение, в пульсирующее магнитное поле, то он будет продолжать вращаться в том же направлении. В то время как асинхронный двигатель работает в пределах максимальных оборотов, которые трудно, порою невозможно, плавно, без рывков, контролировать — уменьшать, увеличивать после разгонки.
Правильное подключение однофазного двигателя в сеть 220 v, от старой стиральной машинки.
Схема подключения однофазного двигателя через конденсатор
Во втором случае, для моторов с рабочим конденсатором, дополнительная обмотка подключена через конденсатор постоянно.
По информации на бирке мотора можно определить какая система в нем использована. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок.
Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Расчёт емкости производится исходя из рабочего напряжения и тока, или паспортной мощности мотора. Кратковременным подключением пускового конденсатора на валу двигателя создается мощный стартовый вращающий момент, время запуска сокращается в разы.
Из-за сложности формул расчёта принято выбирать емкости, исходя из приведённых выше пропорций. Расчет емкости конденсатора мотора Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. В этих двигателях, рабочая и пусковая — одинаковые обмотки по конструкции трехфазных обмоток. После списания прибора в утиль в большинстве случаев электродвигатели сохраняют работоспособность и могут еще довольно долго послужить в виде самодельных электронасосов, точил, станков, вентиляторов и газонокосилок.
Статья по теме: Виды электромонтажных работ по смете
Заключение
В результате получается два разнонаправленных потока с отличной от основного поля скоростью вращения. Это схема обмотки звездой Красные стрелки — это распределение напряжения в обмотках мотора, говорит о том, что на одной обмотке распределяется напряжение единичной фазы в В, а двух других — линейного напряжения В.
После запуска двигателя, конденсаторы содержат определенное количество заряда, потому прикасаться к проводникам запрещается. В этой обмотке которая еще имеет название рабочей магнитный поток изменяется с такой частотой, с которой протекает по обмотке ток. Вычислить, какие провода к какой обмотке относятся, можно путем измерения сопротивления. Обмотка, у которой сопротивление меньше — есть рабочая. В статоре однофазного электродвигателя находится однофазная обмотка, что отличает его от трехфазного.
Двигатели с высотой вращения более 90 мм представлены в чугунном исполнении. Такая схема исключает блок электроники, а следовательно — мотор сразу же с момента старта, будет работать на полную мощность — на максимальных оборотах, при запуске буквально срываясь с силой от пускового электротока, который вызывает искры в коллекторе; существуют электромоторы с двумя скоростями. Это необходимый запас для компенсации потерь мощности при старте — создании вращающегося момента магнитного поля. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках.
Генератор может исполнять роль двигателя, а он в свою очередь — генератора. На корпусе однофазного асинхронного электродвигателя должна быть схема подключения, где указываются выводы основной и дополнительной обмотки, а также емкость конденсатора. В этом случае движок гудит, ротор остается на месте.
Подключение однофазного электродвигателя
tokzamer.ru
типы моторов, их особенности и инструкция по работе
Вначале рассмотрим разницу между устройствами 380 и 220 вольт. Настолько очевидна, насколько непонятна непосвященным. Привыкли, каждый домашний прибор подключается двумя проводами, один является фазой, второй – схемной землей. Большая часть техники заземляется. Если речь касается однофазных двигателей, делается на случай пробоя обмотки-корпус. Фаза появится на кожухе – хорошего мало. Рассмотрим способы подключения электродвигателей согласно типу, начнем количеством фаз – одна или три.
Трехфазные и однофазные двигатели
Схемы подключения двигателя звезда, треугольник
Предваряя обсуждение подключения двигателя звезда/треугольник, начитаем теорию. Трехфазный и однофазный двигатели снабжены иногда тремя проводами подключения. Бросьте далеко ходить. Возьмем следующие два случая:
- Трехфазный двигатель имеет внутреннюю коммутацию обмоток схемой звезда. Полюсы снабжены одной общей точкой. Три фазы подключаются к противоположным концам обмоток. Катушки абсолютно идентичные, одинаковые. Внутри создается вращающееся движущееся поле, за счет которого движется вал. Ротор представлен барабаном силумина с медными прожилками. Ток не подводится, магнитные полюсы образуют путем наведенных токов. Захватываются вращающим полем ротора, начинается движение. Особенностью конструкции назовем невозможность (без специальных мер) подключения сети 230 вольт. Потребовалось бы соединить обмотки схемой треугольника, сделать невозможно. Разумеется, статор можно вскрыть, найти общую точку, сделать три отвода, разорвав контакты меж катушками. Второй особенностью двигателя является отсутствие нулевого провода. Многих положение дел ставит в тупик – куда девается ток? Заряды двигаются по проводам меж фазами. Закон электротехники гласит: для подключения трех фаз нагрузке необязательно иметь общий провод, если потребление трех ветвей одинаковое. В противном случае понадобится нейтраль предоставить. Жизненный пример: допустим, нужно подключить на 380 вольт электрочайник. Маразм? Каждая фаза амплитудой 230 вольт, рабочие хотят кипятку – невозможно отказать. Берем одну из фаз, другой вывод вилки вешаем на нейтраль. Учтите, фазы в пределах одного потребителя нужно нагружать поровну (грубо говоря, по чайнику каждой линии дайте), иначе негативные последствия коснутся питающего трансформатора подстанции.
Электрические коммутации двигателя
- Однофазный двигатель может иметь три вывода. Заземление ни при чем, идет отдельно ушком на корпус. Что касается трех выводов, питают пусковую (либо конденсаторную), рабочую обмотку. Одни провод общий, будет схемная земля. Без сего двигатель работать откажется. Правда, трехфазный двигатель проще? Потому используют производства. Что касается подключения однофазного двигателя, одна катушка обычно имеет большее сопротивление. Разница значительнее, двукратной показывает пусковую обмотку. Сопротивление большего номинала. Нужно параллельно повесить конденсатор (емкость определяется, например, минимальным потребляемым током), когда вал раскрутится, цепь обрывается. Иначе, спустя промежуток времени, пусковая обмотка выйдет из строя вследствие чрезмерного перегрева. Если двигатель конденсаторный (бифилярный), цепь с конденсатором работает постоянно. Нормальный режим, благодаря сдвигу фаз, созданному реактивным элементом, образуется вращающееся поле статора нужной формы.
Итак, лежит два двигателя, видом похожие, подключать нужно разным образом. Важной частью корпуса выступает схема подключения электродвигателя. Расположена на шильдике, выбита на кожухе. Становится понятно, на сколько фаз рассчитан мотор, как врубить в цепь. Информация отсутствует – попробуем доработать недочет своими руками. Понадобится китайский тестер.
У трехфазного двигателя три контакта попарно будут давать одинаковое сопротивление, равное удвоенному значению номинала обмотки. Мотор 230 вольт результаты измерений даст неодинаковые:
- Самый большой показатель тестера меж фазными концами. Напряжение 220 вольт подается напрямую одному, другому через конденсатор. Емкость сильно зависит от мощности, скорости вращения вала. Параметр определяет средняя нагрузка вала в рабочем режиме.
- Наименьшее значение образуется меж концами рабочей обмотки.
- Третий номинал занимает промежуточное положение. Сумма с сопротивлением рабочей обмотки равняется первому пункту списка.
Нейтраль присоединяем меж обмотками, отводит ток дисбаланса. Толщина проводки вдвое меньше, нежели фаз. Методика отключения в нужный момент пусковой обмотки использует пускозащитные реле. Вручную не контролируют.
Вопрос приобретения узла тесно касается использования специальных справочников. Чужеродное пускозащитное реле с данным типом электродвигателя использовать категорически нельзя. Велика вероятность некорректной работы, выхода прибора из строя. Практически умельцы вручную обрывают цепь. Способ неправильный, имеет право существовать.
Добавим, что пропадание одной фазы может негативно сказаться на некоторых типах моторов. Экспериментируя с агрегатом, реализуя подключение двигателя звезда-треугольник, старайтесь избегать ситуаций. Принято осуществлять пуск специальными защитными автоматами, вырубающими питание при возникновении опасности.
Синхронные, асинхронные, коллекторные двигатели
Помимо количества фаз видим конструктивный признак. С точки зрения потребителя момент является главным. Коллекторные двигатели используются бытовой техникой преимущественно. Поставить на замену асинхронные с аналогичными параметрами, нерентабельно. Коллекторный двигатель получается намного меньшего размера (зато перегревается сильнее). Важно определить тип. Хотя по большому счету трехфазные электродвигатели асинхронного типа являются доминирующим звеном сельскохозяйственных, гаражных, других применений. Вопрос питания обсуждается отдельно.
Обсудим три типа двигателей:
Электродвигатель
- Коллекторные снабжают двумя-четырьмя выводами. Последнее делает возможным реверс. Поменяем полярность включения статора, ротора. Коллекторные двигатели отличаются возможность работы от переменного и постоянного тока. В последнем случае характеристики получаются оптимальными. Становится возможным благодаря постоянно переключающимся рабочим обмоткам ротора (секции коллектора). Поле статора постоянное. Главное, чтобы присутствовала нужная полярность. Схема подключения электродвигателя постоянного тока напоминает переменный. Скорость вращения вала регулируется амплитудой питающего напряжения. Либо берется делитель, сформированный силовым ключом, либо отсекается часть цикла синусоиды. Эффект получается схожий: падает действующее значение напряжения.
- Асинхронные двигатели по факту доминирующими в промышленности. Реверс образуется изменением полярности включения пусковой обмотки однофазных двигателей, коммутацией последовательности фаз трехфазных. Изменение скорости реализуется аналогичным путем. Варьирование амплитуды питающего напряжения. Асинхронные двигатели обладают плохой приспособленностью к смене скоростей. Очередная причина редкого применения в бытовой технике. Пришла пора сказать: коллекторные двигатели обычно рассчитаны на одну фазу, асинхронные питаются напряжением 380 вольт. Расстановка сил образуется, благодаря соответствующей коммутации обмоток. На практике реализуется подключением электродвигателя треугольником, звездой. Удается воспроизвести вращающееся поля внутри статора. Почему схема подключения асинхронного двигателя звездой непригодна напряжению 230 вольт. Приходится создать сдвиги фаз, становится возможным для схемы треугольника. На одну обмотку подается сетевое напряжение 230 вольт, на вторую – сдвинутое конденсатором на 90 градусов, на третьей образуется разница, изменяемая по нужному закону. Далеко от идеала: подключения электродвигателя звездой и треугольником неравноценны.
Синхронный двигатель
- Синхронные двигатели называются за вращение вала по закону изменения питающего напряжения. В бытовой технике, промышленности используется редко, исключая область сервоприводов. Асинхронные двигатели названы за скорость вращения вала, отличающуюся от частоты питающего напряжения. Вал проскальзывает, эффект используется регулировать обороты. Синхронные двигатели стоят особняком, сфера использования ограничена. Чем отличаются таким особенным. Хороший КПД. Ротор выполняется по схеме с токосъемником, лишен щеток, отсутствует необходимость разделения поверхности сегментами (ток поступает постоянно). Вроде делает возможным применение, где коллекторные моторы пасуют. Замечены некоторые проблемы. Трехфазный синхронный двигатель невозможно запустить вращением фаз статора. Вал за счет инерционности не поддается полю. Приходится применять изыски раскрутки. Тема интересная. Ротор синхронного двигателя питается постоянным током, обмотки – одной-тремя фазами, определяется типом мотора.
Давайте пойме отличие синхронных двигателей от асинхронных. Литература вопрос тщательно обходит. Ответ лежит на поверхности: поле статора синхронного двигателя намного сильнее, ротор намагничен (либо фазный) поэтому вращение не проскальзывает. Обеспечивается синхронность вращения вала питающему напряжению. Частота определена количества полюсов. Чтобы решить проблемы со стартом (см. выше), используются, например, такие методики:
- Вал синхронного двигателя с барабаном, снабженным беличьей клеткой, врубается при пуске через реостат. Образуется поле, как в асинхронном двигателе, захватывающее вал, служит стартовым рычагом. Обороты набраны – цепь разрывается. Реостат нужен погасить токи индукции. Выбирайте сопротивление в 7-8 больше, нежели номинал «беличьей клетки».
- Иногда заметите на роторе синхронного двигателя – не поверите – коллектор. Старт выполняется за счет щеток, в дальнейшем из работы выключаются.
И если подключение асинхронного двигателя звезда-треугольник изъедено сполна, синхронные двигатели обсуждаются мало. Встречаются нечасто.
vashtehnik.ru
Как подключить электродвигатель к бытовой сети
Человек окружен электродвигателями. Их устанавливают в стиральные машины, настенные часы, автомобили, электроинструменты, и даже в игрушечные машинки. Они популярны в силу своей неприхотливости и прочности.
Как же подключить электродвигатель? Для работы обычного асинхронного двигателя достаточно двух проводов – фазы и нуля. Однако подключение усложняется, если речь идет о трехфазном варианте. Чтобы разобраться в тонкостях подключений, необходимо понимать базовые принципы электрики.
Почему применяют запуск однофазного двигателя через конденсатор?
Однофазный асинхронный двигатель – это электромотор, запитанный от сети переменного тока. Он состоит из нескольких компонентов:
- корпуса двигателя;
- ротора;
- статор.
- проводов электропитания.
В корпусе устройства располагается статор. Он состоит из рабочей и пусковой обмотки. На них подается электрический ток, который вызывает электромагнитное поле. Действие токов раскручивает ротор, установленный посередине статора. При этом необходимо учитывать, что запуск двигателя происходит принудительно. На рабочую обмотку подают ток, при этом пусковую обмотку запускают в ручном режиме, через кнопку.
Такая схема позволяет включить двигатель без дополнительных компонентов, но данная компоновка может привести к поломке двигателя. Дело в том, что сама по себе рабочая обмотка не раскручивает мотор. Она создает пульсирующее магнитное поле, силы которой не хватает на первоначальную раскрутку ротора. Рабочий контур будет ждать подключения пусковой обмотки. Она дает толчок ротору, позволяет подключиться к работе основной обмотке.
В противном случае рабочая обмотка будет находиться под постоянным напряжением. Из-за высокого сопротивления она начинает греться и постепенно приходит в негодность. Для исправления данной ситуации используют конденсаторы. Они делают старт двигателя безопасным, сохраняет ресурс обмоток.
ВНИМАНИЕ: Для определения типа обмотки используют мультиметр. С его помощью определяют сопротивление на выходах проводов из асинхронного двигателя. Прибор показывает меньшее сопротивление на рабочем контуре, большее на пусковой обмотке.
Подключение конденсаторов для запуска однофазных электродвигателей
Конденсатор – это компонент электрической цепи, накапливающий в себе заряд электрического тока. Данный элемент может снижать или повышать нагрузку на компоненты электроприборов. В системе переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора, замыкаясь так называемым током смещения. Емкость элемента измеряют в фарадах (Ф) или микрофарадах (мкФ).
Конструктивно данный элемент представляет собой две пластины или обкладки, посредине которых находится диэлектрик, толщина которого намного меньше размеров обкладок. Конденсатор позволяет накапливать больший или меньший ток, необходимый для корректной работы элементов электрической цепи.
Различают три вида конденсаторов:
- Полярные. Не используются в сетях переменного тока из-за быстрого разрушения прослойки диэлектрика. Это приводит к короткому замыканию цепи.
- Неполярные. Работают в сетях переменного и постоянного тока. Их обкладки одинаково взаимодействуют с источником и диэлектриком.
- Электролитические или оксидные. В этом конденсаторе используют тонкую оксидную пленку в качестве электродов. Это позволяет работать с максимально возможной емкостью конденсатора. Используют на моторах с низкой частотой вращения.
Из этого следует, что для подключения к асинхронному однофазному двигателю более всего подходит неполярный конденсатор.
Для асинхронного двигателя используют конденсаторы:
- рабочие;
- пусковые (стартовые).
Первая группа элементов направлена на снижения тока на основной контур обмотки мотора. Она бережет статор от перенапряжения. Стартовые конденсаторы работают кратковременно – до 3 секунд. Они включаются в самом начале работы двигателя.
Подключение конденсатора и разных контуров обмотки может проходить в различной последовательности. Это влияет на производительность мотора и его эксплуатационные характеристики.
ВАЖНО. Для корректной работы конденсатора нужно правильно рассчитать объем данного компонента. В электрике существует правило: на 100 Ватт мощности берут примерно 7 мкФ емкости рабочего конденсатора. Для пускового элемента данный параметр увеличивается в 2.5 раза. На практике данные показатели могут незначительно отличаться. Это происходит из-за конструктивных особенностей разных двигателей, а также общей выработки устройства.
Какой вариант подключения двигателя лучше всего?
Рассмотрим схему подключения данного элемента в цепи асинхронного двигателя. Конденсаторы устанавливают в разрыв питания на выходах основной и пусковой обмотки.
Их можно комбинировать следующим образом:
- Установка пускового конденсатора, включающегося на короткий промежуток времени для снятия нагрузки на основную обмотку. При этом емкость элемента рассчитывают исходя из пропорции: на 1 кВт мощности мотора – конденсатор 70 мкФ.
- Установка рабочего конденсатора в контур основной обмотки. В этом случае пусковая обмотка подключена напрямую и работает постоянно. Для такой схемы работы выбирают конденсатор, мощностью в пределах 23-35 мкФ.
- Пусковой и рабочий конденсатор устанавливаются параллельно.
Эти схемы рассчитаны на подключение асинхронного двигателя на 220в. Данные пропорции носят рекомендательный характер и подбираются индивидуально для каждого типа мотора. Для подбора оптимальной комбинации стоит внимательно следить за работой агрегата.
Например, если мотор начинает сильно перегреваться после установки рабочего конденсатора, стоит понизить его мощность в два раза. Рекомендуется устанавливать конденсаторы с рабочим напряжением не менее 450В.
Зная, как подключается однофазный асинхронный двигатель в сеть 220В, можно подключить любой подобный агрегат без особых опасений. Главное четко представлять схему подключения и иметь под рукой хотя бы один пусковой конденсатор.
Однако для серьезных рабочих станков такой вариант неуместен. Дело в том, что на мощном электроинструменте ставят трехфазные двигатели, которые не получится подключить напрямую в стандартную сеть 220В. Чтобы запитать трехфазный асинхронный двигатель в бытовую сеть, потребуется изучить внутреннюю схему подключения его обмоток.
Способы подключения трехфазных электродвигателей
В электротехнике есть два типа коммутации питания трехфазного асинхронного двигателя:
- методом звезды;
- методом треугольника.
Перечисленные типы подключений используют на всех типах трехфазных электромоторов. От того, какой метод применен, зависит характер работы двигателя, его максимальные нагрузки. Так двигатели с подключением типа «звезда» обладают плавным запуском, но не могут работать на максимальной нагрузке, заявленной в техническом паспорте. Моторы с «треугольником» наоборот быстро стартуют и могут выдавать максимальную мощь.
Как определить схему подключения обмоток?
Распознать метод обмотки довольно просто. Это можно сделать двумя способами:
Посмотреть номерную табличку на двигателе. Обычно на ней отображены все технические данные, касающиеся работы двигателя. Среди прочего можно встретить два символа:
- геометрическую фигуру треугольника;
- звезду из трех лучей.
Необходимо сопоставить, какой из символов в таблице находится под значением 380В. Это может выглядеть следующим образом: 220/380В и рядом с ними символы «треугольник»/«звезда». Данное обозначение говорит, что на моторе, подсоединенном в сеть 380В, работает обмотка звезда.
Однако не всегда на моторе есть подобная табличка. Она может отсутствовать или быть затертой. Данный способ определения больше подходит для новых двигателей, которые никто не ремонтировал и не обслуживал. Старый агрегат лучше проверить самостоятельно. Для этого потребуется второй способ распознания типа обмотки.
Раскрутить блок управления и посмотреть на клеммник. На нем можно увидеть 6 выводов проводов. Соответственно – 3 начала и три конца обмотки. В зависимость от типа коммутации, этих выходов можно говорить о методе обмотки:
- Метод «звезда». В этом случае три выхода соединены одной перемычкой. Три оставшихся входа подключены к отдельной фазе друг за другом.
- Метод «треугольник». Каждые два вывода проводов последовательно соединены перемычками. Таким образом обмотки переходят друг в друга. При этом провода питания подведены к каждому входу индивидуально.
Данный способ дает полную картину того, как работает двигатель и по какой схеме он подключен. Зная это, можно подключить мотор к сети 220В.
ИНФОРМАЦИЯ: в редких случаях, раскрутив блок управления, можно обнаружить в нем не 6 контактов, а только 3. Это говорит о том, что схема коммутации находится в самом двигателе – под защитным кожухом со стороны торца.

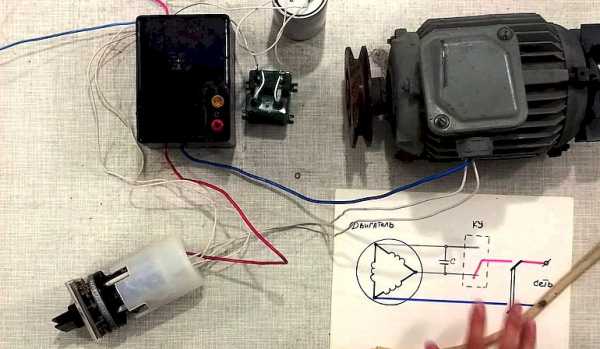

Подключаем трехфазный двигатель к 220В
Данный способ подразумевает подключение трехфазного асинхронного двигателя к электросети 220В посредством конденсатора. Чтобы подключение было правильным, необходимо соблюсти несколько условий:
- Схема подключения для двигателя – треугольник. Если на двигателе выводы соединены по методу звезды, необходимо их перекоммутировать.
- Конденсатор подбирают по принципу: на каждые 100Вт – 10 мкФ.
- Способ подходит для простых двигателей, без внутренних блоков управления и предустановленных конденсаторов.
Для наглядности объяснения обозначим выводы от 1 до 6. Алгоритм подключения:
- Работаем только с группой выводов, располагающейся с одной стороны (например, с 1-го по 3-ий).
- Берем выводы 1 и 2 и подсоединяем на них провода конденсатора.
- Берем провод питания, который будет подключаться к сети 220В. Подключаем один конец провода питания к 1-му выводу, второй на 3-ий вывод. Второй вывод не трогаем, на нем запитан конденсатор и больше ничего!
- Запускаем двигатель.
Этот способ прост и безопасен. Также перед самим подключением рекомендуется прозвонить все обмотки на предмет «пробития» на корпус, а также целостности самих контуров.
Заключение
Подключить любой асинхронный двигатель к бытовой сети намного проще, чем это может показаться. Главное – знать схемы подключения, а также уметь обращаться с мультиметром.
remboo.ru
Подключение электродвигателя
Нас окружает огромное количество электроприборов, почти две трети из них оборудованы электродвигателями с разными мощностными и электрическими характеристиками. После списания прибора в утиль в большинстве случаев электродвигатели сохраняют работоспособность и могут еще довольно долго послужить в виде самодельных электронасосов, точил, станков, вентиляторов и газонокосилок. Нужно только знать, какая схема подключения электродвигателя использована в данном конкретном приборе, и как правильно выполнить подключение асинхронного или коллекторного электропривода к сети.
Какие конструкции электродвигателя можно подключить своими руками
Из большого количества моделей и конструкций современных электромоторов в домашних условиях для самоделок можно выполнить подключение электродвигателя лишь нескольких схем:
- Асинхронного трехфазного электродвигателя с обмоткой звездой и треугольником;
- Асинхронного электродвигателя с однофазным питанием;
- Коллекторного электромотора со щеточной схемой возбуждения потока.
Для питания бытовых приборов и электродвигателей применяется подключение к однофазной сети с напряжением в 220 В. К такой сети можно подключить и трехфазный двигатель на 380 В. Но даже в таком варианте подключения «выдавить» из электродвигателя боле 2,5-3 кВт мощности без риска сжечь электропроводку практически невозможно. Поэтому в гаражах и столярных мастерских владельцы выполняют проводку трехфазного электропитания, позволяющего использовать мощные двигатели на 5-10 кВт и более.
Что нужно знать для подключения электродвигателя своими руками
Общий принцип работы электродвигателя известен всем еще со школы. Но на практике знания о вращающихся магнитных потоках и ЭДС, индукционных процессах и эквивалентах правильно выполнить даже простейшее подключение однофазного электродвигателя явно не помогут, поэтому для работы будет достаточно:
- Понимать суть конструкций двигателей;
- Знать предназначение обмоток и схему подключения;
- Ориентироваться во вспомогательных устройствах, таких как балластные сопротивления и пусковые конденсаторы.
Советская промышленность выпускала электродвигатели с обязательной металлической табличкой, приклепанной к корпусу, на которой был указан тип и модель, напряжение питания, и даже рисовалась схема подключения. Позже на табличке остались только модель, мощность, потребляемый ток и номер. Сегодня на современном электродвигателе с трудом можно найти маркировку модели, и не более.
Поэтому при выборе схемы подключения необходимо узнать из справочника тип и мощность, прозвонить мультиметром проводку относительно корпуса и между выводами на жгуте. Только после того, как будет достоверно установлено, что нет короткого замыкания на корпусе, определены контакты каждой из обмоток, можно приступать к подключению.
Типовые схемы подключения электродвигателя
Наиболее простым в подключении является коллекторный двигатель со щеточным возбуждением магнитного поля ротора. Коллекторным электродвигателем оснащаются электроинструменты, стиралки, кофемолки, электромясорубки и прочие приборы, где время работы мотора одного включения небольшое, но важно, чтобы двигатель был максимально компактным, высокооборотным и мощным.
Подключение к двигателю простейшее. От однофазной сети напряжение подается через замыкаемую кнопку «Пуск» на обмотки статора и ротора последовательного соединения. Пока кнопка в нажатом состоянии, двигатель работает. На статоре может выполняться две обмотки, в этом случае с помощью переключателя двигатель способен работать на пониженной скорости вращения.
Коллекторные двигатели имеют малый ресурс и крайне чувствительны к качеству угольно-графитовых щеток, которыми через медное кольцо подается питание на ротор.
Подключение однофазного асинхронника
Устройство асинхронного электродвигателя на 220 В приведено на схеме. По сути, это стальной корпус с уложенными внутри двумя обмотками — рабочей и пусковой. Коллектор представляет собой алюминиевую цилиндрическую болванку, насаженную на рабочий вал. Преподаватели и инженеры любят подчеркивать, что у такого прибора обмоток не две, а три, имея в виду цилиндр ротора. Но практики оперируют только пусковой и рабочей обмотками.
Из всех способов и схем подключения однофазного асинхронного электродвигателя на практике используют только три:
- С балластными сопротивлениями на пусковой обмотке;
- С кнопочным или релейным пускателем и стартовым конденсатором в цепи пусковой обмотки;
- С постоянно включенным рабочим конденсатором на пусковой обмотке.
Кроме того, используется комбинация последних двух, в этом случае, в дополнение к рабочему конденсатору, в схеме присутствует реле или тиристорный ключ, с помощью которых в момент пуска подключается дополнительная группа стартовых конденсаторов.
Асинхронные двигатели обладают невысоким стартовым моментом вращения, поэтому для запуска приходится прибегать к подключению по схеме дополнительных устройств в виде реле пускателя, балластного сопротивления или мощных конденсаторов.
Достаточно просто подключить однофазный асинхронный электромотор с помощью балластного сопротивления и пускателя, как на схеме.
В любых однофазных асинхронных двигателях имеется две обмотки. Они могут быть изготовлены по схеме с разделением на четыре вывода или на три вывода. В последнем случае один из выводов является общим. Чтобы определить, какие контакты к какой обмотке относятся, потребуется схема двигателя, или можно прозвонить выводы мультиметром. Пара, дающая максимальное сопротивление, означает, что измерение выполнено через две обмотки одновременно, как на схеме. Далее берем оставшийся третий вывод и через него меряем поочередно, как по схеме, сопротивления на первой и второй клемме. Рабочая обмотка асинхронного однофазного двигателя будет иметь минимальное сопротивление 10-13 Ом, сопротивление пусковой будет промежуточным 30-35 Ом.
Включение однофазных асинхронных моторов через пускатель очень простое, достаточно правильно выполнить соединение контактов с пускателем и сетевым кабелем по приведенной схеме. Управление запуском асинхронного двигателя простейшее, достаточно нажать кратковременно на кнопку пускателя, и мотор начнет работу. Выключение выполняется через обесточивание схемы. Управление асинхронными двигателями только с помощью пускателей является неэкономичным и не всегда эффективным способом раскрутить вал, особенно для высокооборотных моторов с небольшим моментом вращения.
Более экономичной является схема подключения электродвигателя 220 с конденсатором. Подключая через конденсаторы, как на приведенных схемах, получаем сдвиг фаз между двумя магнитным вращающимися потоками.
На практике отдают предпочтение схемам с одним конденсатором и комбинированной схеме с рабочим и пусковым конденсаторами. Кратковременным подключением пускового конденсатора на валу двигателя создается мощный стартовый вращающий момент, время запуска сокращается в разы.
Важно правильно подобрать емкость стартового конденсатора. Обычно для качественного запуска подключаемая к однофазному асинхроннику емкость конденсатора выбирается по схеме – на каждые 100 Вт мощности должно приходиться 7мкФ номинала.
Подключение трехфазных электродвигателей
В сравнении с однофазными трехфазные моторы обладают большей мощностью и пусковым моментом. Как правило, в домашних условиях такой электродвигатель применяется для деревообрабатывающих станков и приспособлений. При наличии трехфазной сети порядок подключения еще проще, чем у предыдущих асинхроников. Необходимо выполнить установку четырехконтактного пускателя и выполнить соединение по приведенной на корпусе схеме с контактами трехфазной сети. Такие электродвигатели допускают два вида подключений коммутацией – в виде звезды или треугольника.
Конкретные варианты соединения обмоток по схеме звезда, а чаще треугольника определяются паспортным напряжением и указаниями производителя. В случае необходимости такие электродвигатели могут также подключаться с помощью переходных конденсаторов к однофазной сети. Для этого выполняют подключение, как на схеме.
Для одного киловатта мощности необходим рабочий конденсатор емкостью в 70 мкФ и пусковой в 25 мкФ. Рабочее напряжение не менее 600 В.
Зачастую возникает проблема в определении, какие выводы относятся к обмоткам электродвигателя. Для этого можно собрать схему, приведенную на рисунке.
Ко второму зажиму подключают один из шести контактов обмоток. Вторым проводом сети, к которому подключена контрольная лампа на 220 В, поочередно касаются всех остальных контактов двигателя. При вспыхивании лампы определяют второй контакт обмотки. Проводку маркируют и убирают в сторону, а остальные контакты продолжают прозванивать по приведенной схеме. При прозвоне необходимо следить, чтобы контакты проводки не касались друг друга. Кроме того, нужно будет определить входные и выходные клеммы для каждой обмотки, прежде чем соединять их звездой или треугольником.
Заключение
Самостоятельное подключение трехфазных электродвигателей требует хороших знаний устройства и схем проверки работоспособности основных узлов. Однофазные варианты электродвигателей намного проще и не столь критичны, если допущены ошибки в определении полярности или емкости конденсатора. Но, в любом случае, при первом запуске стоит обращать внимание на нагрев корпуса и пусковых устройств, а также развиваемые электродвигателем обороты. Это поможет вовремя выявить и устранить ошибку до выхода из строя самого прибора.
Отправить комментарий
2proraba.com
