Для определения общего провода используется отвертка-индикатор.
Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.
Схема двухклавишного выключателя. Как правильно подключить двухклавишный выключатель
Монтаж двухклавишного выключателя света и подключение проводов Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя. Управление раздельными группами светильников.

Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.
В первую очередь выключатель нужно разобрать. По примеру трехрожковой люстры возможно подсоединение двумя способами — с и без заземления.
Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль.

Подключение люстры к двухклавишному выключателю. Схема подключения двухклавишного выключателя
Как подключить люстру на 3 лампочки к двойному выключателю
В первую очередь соединяем в одну кучу все синие выводы — это будет общий ноль люстры, который будет подключаться к потолочному нулю N. В этом случае у вас будет светиться только половина люстры.
Перед работой индикаторную отвертку необходимо проверить.
Для определения общего провода используется отвертка-индикатор.

Значит, включать или выключать можно будет только все лампы на люстре одновременно.

Не путайте его с проходными переключателями, которые играют другие роли. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Придется обесточивать помещение полностью, разбирать выключатель. В случае необходимости их можно поменять местами.
Схема подключения люстры с двойным выключателем на 4 лампочки В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Схема подключения одноклавишного выключателя

Назначение и конструкция
Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

Вся процедура осуществляется специальным инструментом — пресс-клещами.
Подключается он к точно такому же проводнику на люстре. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.
Частые ошибки при подключении Основные ошибки связаны с подключением к двойному выключателю. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом.

Порядок пподключения при этом будет следующий : Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка синий или бело-синий , а второй белый к одному из двух фазных проводов. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Также периодически нужно затягивать фиксирующие болты Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Ошибки при подключении двухклавишного выключателя Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.
Подключение осуществляется произвольно. Вторая управляет группой из трех ламп. При касании к двум проводам индикатор светится — третий провод будет общий.
Подключается он к точно такому же проводнику на люстре. Скорее всего, вы пустили вниз к выключателю нулевой провод. Стандартная маркировка по цветам: Проводник белого или коричневого цвета — фазный; Синего — нулевой; Желто-зеленого — заземление. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок
Схема подключения
Подключаем как есть. Надо только четко следовать инструкции и не торопиться.
Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу. У вас должно остаться 4 свободные не подключенные жилы.
То же самое и с фазами, но они от выключателя подключаются к фаза-проводу. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.
Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода: L1 — фаза первой клавиши выключателя; L2 — фаза второй клавиши; N — ноль. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены. Как правильно подключить люстру?
В этой статье мы разберемся с конструкцией и рассмотрим схему подключения двухклавишного выключателя. Свободны только 2 электропровода, соединяемые с потолочными контактами.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом.
Техника безопасности при монтаже люстр с подключением к выключателям Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. Нулевая жила сразу должна уходить на потолок. А два других — фазные, проходящие через разные клавиши выключателя. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости: Лампы не горят.
Если проводка имеет одинаковый цвет лучше разметить ее маркерами. От каждого места соединения коричневая и синяя точка отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.
Как подключить люстру своими руками. Схема подключения.
После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.
Подготовка к работе
Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.
Стандартная маркировка по цветам:
- Проводник белого или коричневого цвета – фазный;
- Синего – нулевой;
- Желто-зеленого – заземление.
Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.
До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.
Пошаговая инструкция прозвона проводов тестером:
Подключение светильника осуществляется с выключенным питанием
Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.
- После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
- Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
- Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
- Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
- При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.
Соединяем правильно
После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.
При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.
При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.
После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.
Установка люстры
Варианты подключения осветительного прибора зависят от:
- количество выходных электропроводов из осветительного прибора;
- количество выходных электропроводов из потолочного перекрытия;
- число клавиш на комнатном переключателе.
С двумя проводами
Подключение двух контактов прибора освещения к двум проводам:
- Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии, который выходит из распределительного короба.
- Соединение фазы, которой является коричневый или белый провод, с фазой в потолочном перекрытии, выходящей к выключателю.
Подключение двух проводов люстры к трем контактам:
- Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
- Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
- При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
- Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
- После к клемме осуществляется подключение пары жил от прибора освещения.
С тремя и более проводами
Соединение от трех проводов на люстре к двум потолочным контактам:
- В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
- Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
- Аналогично подключаются фазы.
Соединение от трех проводов на люстре к трем потолочным контактам:
- Этот вариант предназначен для выключателя с двумя клавишами.
- Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
- Провода от ламп должны быть распределены на две секции, соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
- Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.
Соединение от трех проводов на люстре к четырем потолочным контактам:
- Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
- Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.
Подключение люстры к одноклавишному выключателю
При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:
- Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
- Прибор освещения уже собран к двухклавишному выключателю, тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.
При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.
При наличии одноклавишного выключателя и трех контактов в электропроводке определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.
При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.
Подключение люстры к двухклавишному выключателю
Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.
По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:
- Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
- Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
- Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
- Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.
При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.
Подключение люстр с пультом управления
Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.
При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.
Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.
При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.
Блиц-совет
При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.
Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.
Подготовка: прозвонка и определение фаз на потолке
Содержание статьи
Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.
Провод заземления
Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных
Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером
Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
О правилах и способах соединения проводов в распределительной коробке читайте тут.
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
- Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
- игнорировать — если провода такого цвета (или похожего) нет на потолке,
- подключить к такому же по цвету.
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю

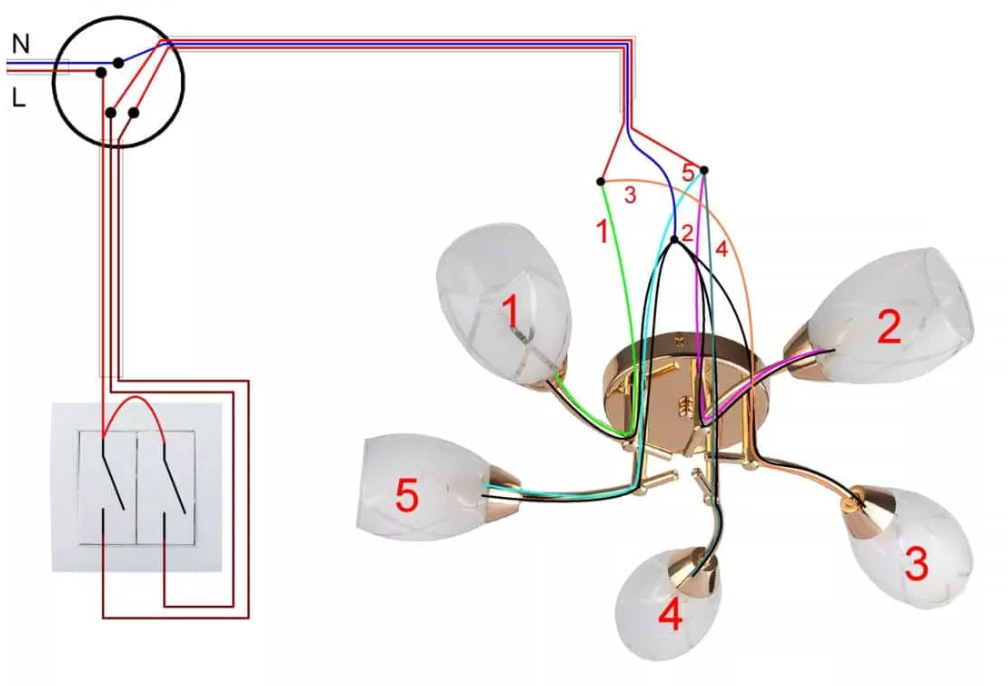

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

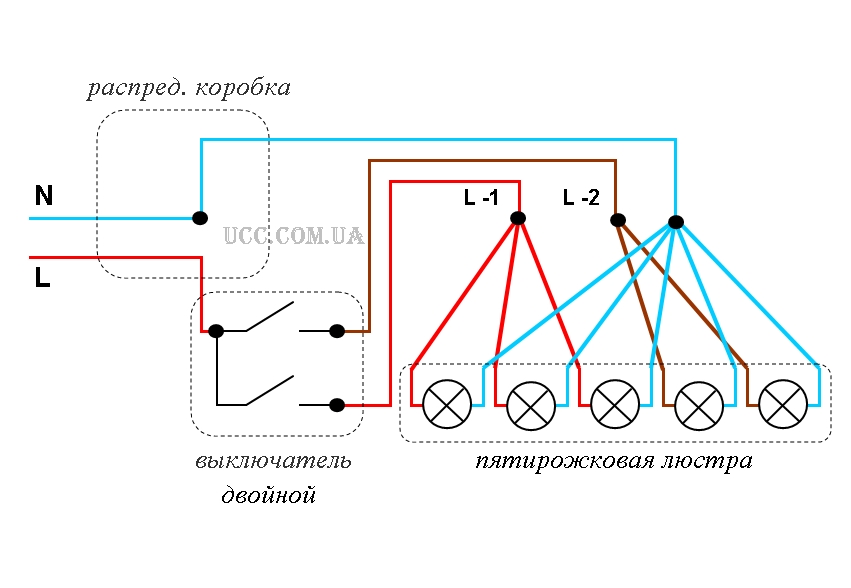

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют
Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.
Правильное соединение проводов в распределительной коробке описано тут.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Подключение галогенной люстры (с пультом и без)
Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.
Как подключить люстру с пультом смотрите в следующем видео.
Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила. Рассмотрим основные моменты, которые помогут при выборе люстры.
Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

К одинарной жиле, маркированной N, подсоединяются нулевые провода.
Как подключить люстру своими руками. Схема подключения.

Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Это самый молодой и быстрый вариант монтажа.

Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы.
Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене.
Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.
Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок
Принцип подключения люстры
Монтаж двухклавишного выключателя света и подключение проводов Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. Иногда, особенно в новостройках , есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же. Смело разбирайте выключатель и проверяйте общий контакт. Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.
Разбираемся с проводами и схемами люстр Варианты количества выводов под конкретный выключатель При выборе люстры с собранной схемой под конкретный выключатель обращайте внимание на количество выводов. Почему косвенным?

Как правильно соединять провода При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва.

Скрепляем их по цвету и все, не перепутайте.
Желто-зеленые провода заземления можно сразу же соединять между собой.
После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. В магазине Когда разобрались со схемой освещения идем в магазин и покупаем люстру.
Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.
Как подключить двухклавишный выключатель? Как установить в подрозетник?

Необходимые инструменты
Для этого придётся люстру разобрать.
Как действовать: из люстры нужно выкрутить лампу и визуально определить фазный пружина в центре и нулевой расположен сбоку контакты. В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. При одновременном нажатии трех клавиш горят все лампы.
Монтаж и подключение люстры Для начала мы снимаем все плафоны и проверяем патроны на наличие дефектов. В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление. В итоге должно получиться две скрутки.
Для подключения к двухклавишному выключателю лампы соединяют группами. Шесть нулевых жил следует объединить в одной клемме. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства.

Довольно распространенная ситуация — вы решили подключить к двухклавишному выключателю, однорежимную люстру. После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Следующие действия выполняются строго по пунктам и с полной осторожностью. Фаза L подключается на входной контакт выключателя и, разветвляясь на его выходных контактах L1 и L2, поступает на соответствующие выводы люстры.
Подключение люстры к двухклавишному выключателю
Электрическая часть сборки люстры Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один — фаза, другой — ноль. Если проводка имеет одинаковый цвет лучше разметить ее маркерами. Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов.
Если фаза исчезла, то также отмечаем или запоминаем, что это второй фазный вывод. Для примера мы будем монтировать вот такую советскую люстру: Так люстра будет выглядеть в конце работы. Подключается он к точно такому же проводнику на люстре. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре.
Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю. Все права на видео принадлежат: Школа Ремонтника Поделиться с друзьями:. Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на мм. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света
Электрическая проводка без заземления
Здесь обычная скрутка: Мы на неё поставим клеммы.
Подключение люстры к двойному выключателю на 2 лампы С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода.
Нож, изолента, маркер имеются практически в каждом доме. У вас должно остаться 4 свободные не подключенные жилы. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине.
Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек красный цвет , нулевой кабель N — синий Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Вот и всё! Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки.
Назначение проводов в люстре
Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. С потолка обычно выходит два или три провода.
На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы. Применяйте соединительные экспресс-клеммы, это быстро и надежно.
Поочерёдное зажигание рожков. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
Снимаем лампочки, чтобы закрепить плафоны. Три провода имеют светильники с одной рабочей лампочкой.
Схема двухклавишного выключателя. Как правильно подключить двухклавишный выключатель
Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.
Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:
Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.
Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.
Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.
Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.
У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.
Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.
1. Подключаем как есть.
При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.
Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.
Порядок пподключения при этом будет следующий :
Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.
Выглядит это так:
Но не спешите подключать так, есть еще один вариант монтажа.
2. Переделываем люстру под двухклавишный выключатель
Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.
Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.
В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.
Наша задача:
1. Найти место соединения всех проводов в люстре
2. Разделить лампы люстры на две группы
Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.
Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:
— Нулевые провода остаются соединены все друг с другом, их трогать не нужно
— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.
Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:
Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.
Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.
Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!
Подключить люстру на двойной выключатель: видео
Снабжать свои потолочные поверхности красивой люстрой принято во многих семьях. Это понятно, ведь подобный осветительный прибор используется не только в функциональных целях, но может еще являться «изюминкой» и акцентным элементом всей интерьерной композиции. Поэтому очень часто владельцы квартир задаются целью подключить люстру на двойной выключатель, прилагая лишь собственные силы.
С первого взгляда сам процесс подключений светильника не вызывает сложностей. Тем не менее, наличие разных по цвету проводов, как на потолке, так и в самом приборе, может поставить в тупик обывателя, незнакомого с электропроводными манипуляциями. Поэтому лучше заранее разобраться с тем, как подключить люстру собственноручно.
Разбор проводников потолка
Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления. Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.
После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.
Прозвон возможно осуществлять двумя способами:
- Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
- Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.
Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.
Разбор контактов осветительного прибора
Подключить люстру, обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.
При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:
- Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
- Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.
В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.
Подключаем прибор с тремя рожками
Чтобы подключить люстру к двухклавишному выключателю, которая имеет выходы на 3 лампочки, нужно внимательно ознакомиться с каждым рожком по отдельности. В едином патроне есть два контакта: фазный и «ноль». Зачастую нулевые окрашивают в синий оттенок, а оставшиеся могут иметь любой другой цвет. Трехрожковый светильник будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая – оставшиеся две. При включении одновременно обеих клавиш заработают все сразу же лампочки.
Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1+2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.
Подключение четырехрожковой модели
Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках, есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.
Подключать подобный прибор можно двумя вариантами:
- первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
- второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.
При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.
Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.
Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.
Работа пятирожковой модели
Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.
Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.
Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.
Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2+ 3 или 1+4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.
Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.
Подключаем люстру с шестью лампами
Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:
- две горящие лампы;
- четыре лампы;
- все 6 работающих лампочек.
Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2+4).
На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.
После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.
Как правильно соединять провода
При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.
При соединении проводов, идущих от прибора, с теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.
Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. В клеммный коробок вставляется свободный кончик припаянного проводника.
После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.
После того, как электромонтажные манипуляции по подключению люстры на двойную модель выключателя закончены, можно включить общее питание всей квартиры и проверить работу прибора.
Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.
Подключение люстры
Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.
Итак, любая лампочка горит, если к ней подведены два обязательных провода:
- фазный;
- и нулевой.

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:
- рабочий ноль-проводник должен быть синим или голубым;
- защитный ноль-проводник — желто-зеленым.


Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.
От потолка провода могут идти по-разному:
- Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
- Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
- Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
- Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Подключение одной люстры сразу на два выключателя

- общий вывод к фазовому проводу или напрямую к люстре;
- пара вспомогательных контактов для соединения выключателей между собой.
Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.
Техника безопасности при монтаже люстр с подключением к выключателям
Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:
- Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
- Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
- Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
- Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
- Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
- На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
- Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.
В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Как известно, освещение в комнате играет не последнюю роль. На этапе планирования важно учитывать интенсивность освещения, размер люстры и количество лампочек. Чем больше комната, тем больше требуется освещения. Но не всегда нужен яркий свет. Вот почему для светильников с пятью (а иногда и тремя) и более лампочками рекомендуется устанавливать двухключевой выключатель или два одиночных выключателя.Соединение люстры своими руками сложно назвать очень сложным процессом, но некоторые знания необходимы.
Подключение люстры с помощью двойного переключателя
Первое и самое важное при подключении люстры с помощью двухключевого переключателя — не забудьте отключить питание! Если ваша люстра имеет три лампочки, вы найдете два провода, для лампы с пятью лампами вам понадобятся уже три провода. Это позволит вам подключать только часть лампочек по мере необходимости.
Важным моментом является соблюдение полярности. Посмотрите на заполнение: почти всегда фаза на выводе обозначается буквой L, а ноль — буквой N. Определить, предусмотрено ли заземление, можно по изображению винта на корпусе светильника. , Для люстры с несколькими рогами маркировка выглядит следующим образом: L1 и L2 — две отдельные группы. Схема подключения люстры через выключатель имеет следующий вид.
У этого типа люстры есть 3 провода, поэтому от потолка должно идти ровно три провода.один из них равен нулю, два других — фазовые. После того, как вы разберетесь с проводами, вы можете приступить к установке и подключить люстру с помощью двухкнопочного переключателя.
- Включаем один ключ и кладем индикаторную отвертку на предполагаемый провод. Как только загорится индикатор, провод с фазой найден. Точно так же мы находим второй фазный провод.
- Чтобы найти ноль, ищите провода белого, синего или темного цветов. Прикрепите отвертку: если индикатор не горит, ноль найден.
- Теперь отключите напряжение и повесьте лампу на потолке.
- Затем подключите нулевой и фазовый провода к нему от распределительной коробки. Если вы найдете зеленый провод, найдите его в распределительной коробке и подключите его. Это провод заземления.
- В конце мы соединим все провода с зажимами люстры.
Подсоединение люстры к двум выключателям
Для такого подключения необходим специальный сквозной выключатель, в котором предусмотрено три контакта.На схеме показано, как соединить все элементы. Конструкция этого переключателя предусматривает три выхода: один непосредственно для питающей среды или люстры, два других для подключения двух сквозных переключателей друг к другу.
Фаза подключена к распределительной коробке и нулю, и уже от нее подключены провода. Ток фазы подается на один из сквозных переключателей, два других соединены между собой распределительной коробкой. Ноль идет прямо к люстре.
- Выберите место для распределительной коробки.Схема для проводов выключателей должна быть оптимальной. в этом месте вырезаем дыру в стене и кладем туда коробку.
- Далее или сделайте каналы для проводов в стене и накройте их шпаклевкой, или возьмите пластиковые каналы.
- Прокладываем все провода в проложенных каналах. Затем подключите провода по схеме.
- Фазный провод от одного из выключателей подается к люстре последним. После всех манипуляций мы включаем машины и проверяем работоспособность.
Для подключения люстры к двум выключателям лучше всего подходят медные провода сечением около 1,5 квадратных метров. мм. Соединять провода можно как простым скручиванием, так и специальными зажимами.
,Как повесить люстру в двухэтажном фойе | Home Guides
Хорошо расположенная люстра в двухэтажном фойе не только освещает вход, но и добавляет характер и атмосферу. Размещение люстры так же важно, как размер и стиль люстры. Светильник, подвешенный слишком высоко в высоком фойе, будет казаться слишком маленьким для области и не будет обеспечивать достаточно света. С другой стороны, люстра, расположенная слишком низко, вызовет блики и заставит высоких гостей нервничать от удара головой.
Установите строительные леса, которые позволят вам безопасно и легко добраться до электрической коробки на потолке фойе.
Определите высоту, на которой будет висеть люстра. Если над дверью есть окно, оно должно быть в центре окна. В противном случае, повесьте его на высоте не менее семи футов над полом на высоте, которая визуально привлекательна.
Измерьте расстояние от потолка до места, где будет висеть верхняя часть люстры. При необходимости попросите помощника временно удерживать люстру на месте во время измерения.
Отметьте цепь или провод люстры на том же расстоянии от верхней части люстры, что и измерение, выполненное на шаге 3.
Наденьте декоративный воротник на цепь, чтобы он мог скользить на месте после установки люстры.
Прицепите цепь к выходной коробке на звене, ближайшем к отметке, сделанной на шаге 4.
Пропустите проводку люстры из верхней части светильника через цепь.
Отключите питание в электрической коробке, где будет установлена люстра.
Проверьте провода в электрической коробке с помощью электрического тестера, чтобы убедиться, что через них не проходит питание.
Удалите последний дюйм проводов, прикрепленных к люстре.
Закрутите зеленый или заземляющий провод вокруг зеленого или заземляющего винта в электрической коробке.
Скрутите провода соответствующего цвета от люстры к электрической коробке и привинтите гайку. Например, скрутите черный провод от люстры к черному проводу от электрической коробки.Если цвета проводов не совпадают, ознакомьтесь с инструкциями изготовителя люстры по подключению проводов.
Вставьте провода в электрическую коробку так, чтобы они были скрыты от глаз.
Сдвиньте декоративный воротник вверх по цепи и привинтите его на место.
Удалить лишние звенья из цепи. Используйте плоскогубцы, чтобы открыть первое звено, которое нужно удалить, и отцепите дополнительную цепь от люстры.
Как переставить люстру в плагин | Home Guides
Люстра, как и любой другой электрический светильник, будет иметь горячие провода, нейтральные провода и, если это люстра более современного типа, заземляющий провод. Каждый провод будет окрашен по-разному, чтобы облегчить их соединение. Например, обычные цвета сегодня — черный для горячих проводов и белый для нейтральных проводов. Однако старинные люстры могут иметь черное тканевое покрытие для горячего и коричневое тканевое покрытие для нейтрального.Подходящие провода одинакового цвета имеют решающее значение для успешного подключения люстры к плагину.
Отключите питание прибора на коробке выключателя. Снимите люстру с потолочного крепления, если это применимо. Открутите крепежную гайку на навесе и дайте люстре свисать. Включите настенный выключатель, который питает люстру, и проверьте проводку с помощью бесконтактного тестера напряжения. Если выключатель выключен, но на люстре все еще есть питание, не пытайтесь снять его.Обратитесь к профессиональному электрику, чтобы решить проблему.
После отключения питания вытащите провода и открутите гайки, которые скрепляют их. Отвинтите заземляющий провод от монтажного ремня с помощью отвертки, если применимо, затем открутите монтажный ремень и опустите люстру.
Разделите провода по цвету их оболочки. Если оголенные провода не видны, снимите с проводов примерно 1/2 дюйма оболочки.
Подберите шнур лампы к типу проводов люстры.Большинство старых люстр будут иметь только два типа проводов: горячий провод и нейтральный провод. Современные люстры будут иметь трехпроводную установку: горячий провод, нейтральный провод и зеленый заземляющий провод. Выберите шнур лампы, который соответствует стилю проводки, который у вас есть, и поскольку он теперь подключен к сетевой розетке, он должен быть достаточно длинным, чтобы его можно было подключить.
Зачистите концы провода на шнуре лампы, чтобы на нем было видно 1/2 дюйма оголенного провода.
Свяжите провода вместе с помощью гаек. Горячие провода крепятся к горячим проводам, нейтральные провода — к нейтральным, а зеленые провода заземления — вместе.В зависимости от типа используемого шнура лампы, нейтральные провода могут быть белыми, с белой полосой, проходящей по боковой поверхности, или ребристыми.
Прикрепите вилку к концу шнура лампы. Если это всего лишь двухпроводная установка, вы можете вставить неразорванные провода в быстроразъемный штекер и закрепить их на месте. Если это трехпроводная установка, вам понадобится штекер, который может вместить заземляющий провод. Это двухкомпонентные заглушки: отвинтите верхнюю часть и снимите ее; корпус штекера скользит по проводам. Открутите винты клемм, прикрепите нейтральный провод к серебряному столбу, горячий провод к золотому столбу и зеленый провод к зеленому столбу.Скрутите каждый отдельный провод в оплетку, прежде чем наматывать их на клемму. Плотно завинтите клеммы, сдвиньте верхнюю часть вместе с корпусом штекера и скрутите их.
Установите люстру на оригинальное потолочное крепление, если применимо. Вам не нужно будет подключать провода. Поместите купол обратно на крепежный винт, затем привинтите стопорную гайку к куполу.
Как поменять люстру | Home Guides
Автор Emrah Oruc Обновлено 17 декабря 2018 г.
Люстра — или подвесной светильник — может освещать и украшать атриум или столовую. Вы можете изменить свою люстру, чтобы модернизировать внешний вид комнаты или обновить прибор. Существующую электрическую коробку и проводку в потолке можно оставить на месте, что сделает этот процесс менее сложным.
Снять старую люстру
Перед снятием люстры выключите автоматический выключатель, подающий электричество в комнату.Убедитесь, что провода не находятся под напряжением, прикоснувшись тестером напряжения к проводам, идущим вниз по цепи люстры. Если тестер загорается и подает звуковой сигнал, провода все еще находятся под напряжением. Снимите основание люстры, чтобы открыть электрическую коробку, затем открутите гайки, соединяющие провода. Опустите люстру и отложите ее в сторону. Помощник, взявшись за люстру, когда вы отсоединяете провода, может облегчить задачу.
Подготовка новой люстры
Многие люстры требуют сборки. Например, вы можете установить его цепи, стойки, основания ламп.Вам также может понадобиться проложить провода через звенья в подвесной цепи. Не устанавливайте лампочки на этом этапе.
Установка высоты
Люстрыпоставляются с длинными подвесными цепями и проводами с завода для размещения высоких потолков или для домовладельцев, которые хотят повесить люстру ниже на пол. Поднимитесь по лестнице и держите люстру за цепь примерно на той высоте, которая, по вашему мнению, будет выглядеть лучше всего. Попросите вашего помощника отойти назад и убедитесь, что высота обеспечивает достаточный зазор над столом или надстройкой.Обратите внимание на верхнюю ссылку, затем установите люстру вниз. Приподнимите ссылку двумя парами плоскогубцами и удалите лишние звенья. Протяните электрические провода через конец последнего звена и обрежьте провода примерно на 8 дюймов длиннее цепи.
Электропроводка и подвеска
Протяните провода через потолочную крышку люстры и зачистите концы, оставляя ½ дюйма оголенного провода незащищенным. Повесьте люстру, вставив открытое звено цепи в петлю у основания резьбового стержня, ввинченного в металлический ремень электрического блока.Сожмите ссылку, закрытую плоскогубцами. Подсоедините провода люстры к проводам в электрической коробке и закрепите их проволочными гайками. Черный соединяется с черным, белый соединяется с белым, а зеленый соединяется с зеленым или с голой медью. Вставьте провода в электрическую коробку и установите потолочную крышку.
