Подключение камеры видеонаблюдения к телевизору – Как подключить камеру видеонаблюдения к телевизору

Подключение камер наблюдения к телевизору обзор разных схем с описанием

Подключение видеокамеры к телевизору

Часто мы сталкиваемся с ситуацией, когда многих проблем можно было бы избежать, имея возможность увидеть, что происходит во дворе нашего дома, на месте парковки автомобиля или в подъезде.

В такие моменты мы сетуем на то, что оборудование для видеонаблюдения дорогостоящее и сложное, на самом деле это не совсем так, хотя и его установка требует определенных знаний и навыков.

Содержание:

Виды камер и особенности их подключения (аналоговые, ip, ahd)
Выбор места монтажа
Куда именно к телевизору подключают видеокамеру
Установка монтажного бокса
Совершенствуем систему — как настроить запись

Картинку с видеокамеры можно вывести на экран обычного домашнего телевизора, и в режиме реального времени наблюдать за тем, что происходит. Для организации такой системы понадобится видеокамера, блок питания к ней, разъемы для подключения, небольшой монтажный бокс и несколько метров кабеля.

Виды камер и особенности их коммутации

Современный рынок предлагает несколько технологий видеонаблюдения. Каждая из них имеет не только свои особенности передачи изображения, но и подключения к телевизору.

Коммутация аналоговых камер

Аналоговые камеры хороши дешевизной и простотой оборудования. Их, в отличие от всех остальных камер, можно напрямую подключить к телевизору. В то же время они дают картинку низкого разрешения, которая чаще всего не позволяет рассмотреть мелкие детали объекта. Аналоговые регистраторы (DVR) имеют ряд стандартных функций. Данная технология считается устаревшей, и в большинстве случаев поставщики отказываются от нее в пользу других решений.

Аналоговая камера видеонаблюдения

Коммутация IP-камер

IP-видеокамеры считаются одной из самых старых технологий. Они развивались параллельно с аналоговыми камерами, но всегда были намного сложнее и дороже. В первую очередь нужно понимать, что IP-камера – это сетевое устройство, для работы которого нужна компьютерная сеть. Подключаются к сети посредством компьютерного разъема RJ45, а некоторые оснащены и WiFi интерфейсом. Камера имеет свою прошивку, можно даже сказать операционную систему.

При установке IP-камеры недостаточно просто подключить ее к видеорегистратору. В большинстве случаев необходимо ее настроить, что простому пользователю сложно. В то же время IP-камеры позволяют получать картинку высокого разрешения (до 4 мегапикселей), имеют встроенные цифровые фильтры, позволяющие улучшать качество изображения, а также много других полезных функций. Бывают камеры со встроенным микрофоном и даже динамиком для двухсторонней связи. Кроме того, IP-камеру можно использовать без видеорегистратора: его можно заменить компьютером или планшетом/смартфоном со специальным программным обеспечением.

IP-камера

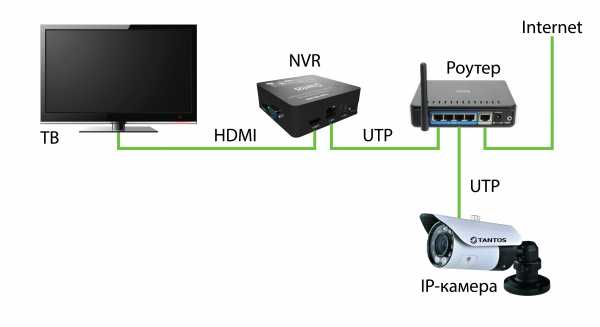

Схема подключения IP-видеокамер

Камеры TVI / HDCVI / AHD

TVI / HDCVI / AHD пришли на замену аналоговым камерам. В большинстве случаев это простые устройства, выдающие картинку высокого разрешения (от 1 до 3 мегапикселей). Некоторые, более дорогие решения, оснащены встроенными дополнительными функциями.

Стоят они дешевле IP-камер, но дороже аналоговых. Эти камеры можно использовать только с видеорегистраторами. По качеству изображения они уступают технологии IP, но одним из их плюсов считается отсутствие задержки получаемого изображения. В IP-камерах задержка есть, и иногда может быть довольно чувствительной.

Подключение подобной системы такое же, как и у обычных аналоговых камер, но к ТВ напрямую подключить их невозможно, так как сигналы несовместимы. Существуют модели, в которых есть кнопка переключения режима работы видео в высоком разрешении в режим аналогового видео – такие камеры подключаются как и аналоговые, все разъемы одинаковы. Картинка на телевизор поступит при переключении на аналоговый режим.

Схема подключения к телевизору HD-камер

Так как же соединить камеру и телевизор?

Картинку с видеокамеры можно вывести на экран обычного домашнего телевизора, и в режиме реального времени наблюдать за тем, что происходит, например, во дворе. Для организации такой системы понадобится видеокамера, блок питания к ней, разъемы для подключения, небольшой монтажный бокс и несколько метров кабеля.

Выбор места для монтажа видеокамеры

В первую очередь нужно выбрать место установки камеры. Ставить ее нужно так, чтобы объект наблюдения находился в большей части кадра (сцены). При монтаже стоит учитывать, например, деревья, листва которых будет мешать обзору. Кроме этого, в объектив камеры не должны попадать прямые лучи солнца – из-за засветки картинка будет нечеткой. То же касается осветительных приборов.

При покупке видеокамеры уточните характеристики модели. Обычно угол обзора варьируется в диапазоне 70-100 градусов, но бывают камеры с углом в 40 градусов, что может быть мало для полноценного наблюдения за объектом. В большинстве случаев 70 градусов вполне хватает.

Куда именно к телевизору подключать?

Рассмотрим самое простое и недорогостоящее решение – аналоговая камера, подключенная к телевизору через AV (он же композитный) вход. Подобным входом оснащены все современные телевизоры. Если телевизор устаревшей модели, возможно, вместо AV он оснащен разъемом SCART. В этом случае можно воспользоваться переходником SCART – AV.

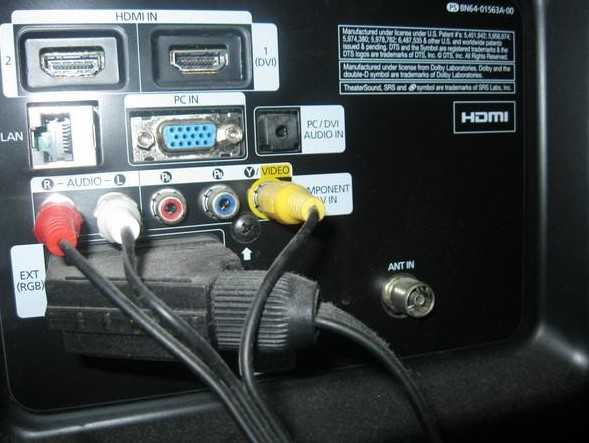

Композитный AV-вход телевизора

Для подключения воспользуемся коаксиальным кабелем RG6 (это тот, что обычно используется при установке телевизионных антенн). По нему на телевизор поступит картинка с камеры. Для подачи питания на камеру используем импульсный блок питания мощностью в 1 ампер и электрический кабель. Учитывая, что речь идет о 12 вольт, то если дистанция не превышает 15-25 м будет достаточно даже ШВВП сечением 0,5. Если дистанция больше, то лучше купить сечением 0,75, так как возможны просадки по силе тока.

Сам процесс монтажа сводится к протяжке кабелей от телевизора до самой камеры. Кабеля крепим между собой пластиковыми хомутами. Чем крепить к стене – выбирайте сами. В любом хозяйственном/строительном магазине вам предложат несколько вариантов крепежей.

Около камеры крепим монтажный бокс: в нем спрячем разъемы. Заводя кабеля и разъемы камеры в бокс постарайтесь сделать так, чтобы они входили снизу – при таком подходе в ненастную погоду в бокс по кабелям не будет затекать вода. Рекомендуется место, где кабель входит в корпус камеры герметизировать силиконом. Обычно производители видеотехники делают это на заводе, но встречаются случаи, когда камера из-за попадающей влаги выходит из строя.

Монтажный бокс с выведенными в нижнюю часть кабелями

В качестве разъема подключения камеры к коаксиальному кабелю используем BNC разъем. Они бывают разными, но рекомендуется использовать под болтик или зажим. Подобные разъемы показали более стабильную работу, и в отличие от тех, что накручиваются, со временем не создают проблем из-за того, что кабеля ссыхаются и теряется контакт.

Подключение BNC разъема к коаксиальному кабелю

Устанавливаем разъем питания на ШВВП кабель (разъем можно срезать с нашего блока питания), после чего все металлические части разъемов изолируем изолентой.

Со стороны телевизора устанавливаем на коаксиальный кабель разъем «тюльпан» (они тоже бывают под зажим), а кабель питания подключаем к блоку питания.

На пульте телевизора выбираем AV вход и видим картинку с нашей видеокамеры. Кстати, в большинстве случаев телевизоры оснащены двумя, а то и тремя AV входами. Соответственно, можно подключить несколько камер, по одной на каждый вход. Подобная видеосистема позволит в считаные секунды (по клику пульта) увидеть кто подошел к двери или крутится около вашего автомобиля во дворе. При необходимости четыре видеокамеры можно подключить на так называемый «квадратор», – небольшое устройство, подключаемое к телевизору и делящее экран на четыре части, в каждой из которых картинка с видеокамеры, но это устройство считается устаревшим, к тому же, то же самое делает любой видеорегистратор.

IP-камеры и камеры высокого разрешения

Подключение IP и камер высокого разрешения к телевизору возможно только посредством промежуточного устройства. В случае TVI / HDCVI / AHD таким устройством будет лишь видеорегистратор (не считая моделей, оснащенных переключателем в режим аналогового видео). Стоит заметить, что регистраторы оснащены разными видеовыходами – HDMI, VGA, композитный («тюльпан»). Соответственно, его можно подключить к телевизору или компьютерному монитору, что предпочтительнее, так как поддерживается видео высокого разрешения (FullHD и выше), в то время как телевизоры с такой опцией довольно дороги.

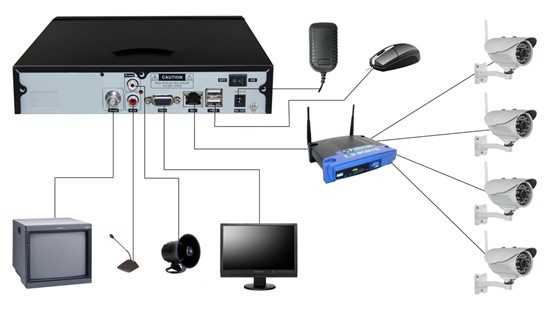

IP-камеры более универсальны. К телевизору можно подключить не только сетевой видеорегистратор, но и ноутбук или ПК, на которые посредством специального софта будет транслироваться картинка с IP-камеры.

Запись видео с камер

В описанной системе есть большой минус – мы не сможем узнать, что произошло, пока нас не было дома, а это в большинстве случаев очень важно. Для создания архива понадобится видеорегистратор. Он, как и камеры видеонаблюдения, бывает нескольких типов. Самые распространенные – аналоговые (DVR), сетевые (NVR, технология IP) и для камер высокого разрешения (TVI, HDCVI, AHD). Регистратор подключается к телевизору посредством HDMI или композитного выхода. Вместо телевизора можно использовать и компьютерный монитор: выход VGA у регистраторов также имеется.

В самом регистраторе устанавливается жесткий диск (HDD), на котором будут храниться записи. В зависимости от его объема архив может быть на одну неделю, месяц, а может и на год. Видеорегистраторы умеют различать движение в кадре и вести запись лишь при его наличии. За счет этого архив может быть на более долгий срок, но надо понимать, что для регистратора идущий человек или ветви дерева, качающиеся на ветру, – все это движение.

Просмотр архива ведется непосредственно с регистратора, подключенного к телевизору, или с компьютера с помощью специального программного обеспечения. Также они позволяют подключение с мобильных устройств (смартфоны/планшеты).

Заключение

Сделать выбор в пользу той или иной технологии видеонаблюдения поможет только специалист, имеющий ежедневный практический опыт. Современные устройства довольно сложные и требуют наличия определенных знаний и навыков. Безусловно, при желании вы справитесь и самостоятельно, но многие вещи останутся незамеченными. Часто бывает, что владелец видеосистемы не использует ее возможности на 100% лишь потому, что они ему неизвестны. Кроме того, грамотный специалист поможет подобрать оборудование, соответствующее конкретным задачам, требованиям и характеристикам объекта, что позволит сэкономить деньги и нервы. Правильно выбрать место установки видеокамеры тоже искусство. Не стоит забывать и о гарантийных обязательствах: неверно проведенный монтаж станет причиной потери гарантии на оборудование.

Наша компания более 5 лет занимается установкой видеонаблюдения. За это время было выполнено множество различных проектов по установке видеокамер. Чтобы не рисковать — обращайтесь к нам, мы гарантируем высокое качество и низкие цены. Наш телефон в Москве: +7 (495) 532-46-40.

Рекомендуем также прочитать:

Подключение камеры видеонаблюдения к компьютеру [ Установив одну или несколько видеокамер в квартире или на даче и подсоединив их к обычному персональному компьютеру, можно в любой момент проконтролировать обстановку, а в случае необходимости просмотреть видеозапись, сохраненную на винчестере ПК. ] С чего начинается видеонаблюдение? [ С чего начинают люди, когда решают что им нужна система видеонаблюдения? Иногда они начинают с конца (когда уже поздно). Иногда им на самом деле не нужна эта система. Как быть? Как не ошибитсья и не потерять деньги? Почему мы предлагаем… ] Схема построения IP-видеонаблюдения [ Схема построения IP-видеонаблюдения на словах выглядит (в упрощенном варианте) так: компьютер пользователя → пользовательская сеть → сервера камер, дисковые массивы → сеть камер → IP-камеры → объективы. ]

xn--5-ctbgen2b.xn--p1ai

Как подключить видеокамеру к телевизору: использование разного типа соединений

В последние годы электроника всё больше входит в домашний обиход практически каждой семьи. Если полвека назад это были телевизоры и магнитофоны, затем появились музыкальные центры, а относительно недавно компьютеры.

Но прогресс не стоит на месте, ко всему этому электронному многообразию постепенно добавились ноутбуки, смартфоны и планшеты, а вместе с ними и видеокамеры, как встроенные, так и наружные. Если до этого видеооборудование для наблюдения использовалось исключительно в промышленных масштабах, то сегодня оно перекочевало не только в каждый офис, но и личные владения граждан.

Услуги по монтажу систем видеонаблюдения довольно дорогое удовольствие, но обладая определёнными познаниями в этой сфере, каждый человек может выполнить эту работу самостоятельно. Эта статья посвящена как раз особенностям этой работы.

Особенности подключения видеокамеры к телевизору напрямую

Содержание статьи

Первое, с чего мы начнём, это создание блок-схемы подключения камеры к телевизору. Обычно эта схема имеет несколько блоков, а именно:

1. Непосредственно камера, формирующая изображение.
2. Блок питания, обеспечивающий её необходимым напряжением (обычно 12 вольт, но иногда и 24 вольта).
3. Сам телевизор, который отображает изображение с камеры на экран.

Иногда, на его месте может быть монитор, но суть подключения от этого не меняется.

Важно помнить, что сигнальный выход камеры может быть выполнен с помощью определённого типа разъёма, поэтому для того чтобы не переделывать схему желательно иметь такой же разъём на входе устройства, которое будет отображать изображение.

Что это могут быть за разъёмы:

Соединением типа тюльпан

Подключение видеокамеры к телевизору напрямую при помощи этого типа соединения распространено сегодня. Он присутствует на практически на всех видах телевизионных устройств и камер. Если выбранное оборудование использует этот вид соединения, то остаётся только подсоединить кабелем эти два разъёма. Для просмотра изображения достаточно дистанционным пультом выбрать нужный канал низкочастотного видеоизображения. И всё готово.

Использование VGA-входа

VGA-вход больше используется в компьютерных мониторах, но современные телевизионные приёмники также обладают таким входом. По своему качеству сигнал передаваемый по таким разъёмам более высокого качества и соответственно изображение на экране будет намного чётче. Но, если на камере нет такого разъёма, то возможно использование переходника.

Применение SCART-разъёма

Как подключить видеокамеру к телевизору? Если соединение типа тюльпан среди профессионалов называют «Азия», то SCART-разъём обычно называют «Европа». Это чисто телевизионный разъём, по своему качеству передачи сродни тюльпану. В видеокамерах такие разъёмы практически не применяются, поэтому для подключения к телевизионным приёмникам с таким разъёмом также необходим переходник.

Применение S-video-разъёма

Можно ли подключить видеокамеру к телевизору? S-video разъёмы могут применяться с обеих сторон соединения. Хотя это компьютерное соединение, тем не менее оно присутствует у большинства современных телевизоров. По качеству передачи изображения оно сродни VGA соединению. Поэтому при наличии входа и выхода S-video достаточно только приобрести кабель, соединяющий эти приборы.

Применение HDMI-разъёма

HDMI соединение считается наиболее качественным в домашних условиях, так как пропускной канал такого сигнала высокочастотный. На таком соединении можно добиться максимального результата в чёткости изображения. Если говорить о WEB камерах, то все они обладают таким разъёмом. Ещё одним из достоинств такого канала передачи информации является передача по нему не только напряжения питания, но и звука. HDMI соединители свободно передают информацию на приличное расстояние. Оно может достигать десятков метров. Причём современные телевизоры обязательно обладают таким входным разъёмом.

Применение CDI-разъёма

Это последний из современных видов соединителей. Он относится к профессиональной сфере применения. Хотя современные телевизоры комплектуются таким видом разъёмов. Основным достоинством является высочайшее качество передачи информации. Причём расстояние передачи без усиления может достигать 150 метров. Если камера не обладает таким разъёмом, то для соединения не подойдут переходники. Для этой цели существуют специальные конвертеры.

Как подключить камеру видеонаблюдения к телевизору

Иногда возникает задача подключить камеру видеонаблюдения к телевизору одному или нескольким. Такие камеры отличаются в основном наличием механизма поворота и тем, что может одновременно работать несколько камер. В этом случае понадобится профессиональное оборудование, которое сможет выводить разные сигналы на один телевизор. При наличии нескольких телевизоров понадобиться специальный видеоусилитель, который бы тиражировал один видеосигнал на несколько потребителей. Такая ситуация может понадобиться, если жильцы лестничной площадки договорились поставить у себя на площадке одну камеру, а изображения с её хотят видеть всё одновременно.

Как подключить видеокамеру наружного наблюдения к телевизору

Как подключить видеокамеру наружного наблюдения к телевизору? Если говорить о наружных камерах видеонаблюдения, то основной особенностью является большая удаленность их до телевизора или монитора. Поэтому соединение должно быть рассчитано на такое расстояние.

Как подключить уличную видеокамеру к телевизору? Второй особенностью является предохранение кабельного и питающего соединения от атмосферного воздействия. Поэтому эти соединения должны быть надёжно защищены от атмосферных осадков.

При решении задачи самостоятельного подключения видеокамеры к телевизору важно помнить, что выбор соединения очень повлияет на качество изображения.

Также проще всего осуществить такое соединение, если разъёмы с двух сторон будут однотипными. Используя эти знания, эту работу может выполнит каждый.

setafi.com

Камера видеонаблюдения к телевизору: схемы подключения

Содержание:

1. Как подключить видеонаблюдение к телевизору
2. Схема с одной видеокамерой и несколькими принимающими устройствами
3. Как передать изображение с нескольких камер на несколько приемников

Существуют различные причины, вызывающие необходимость подключения камер видеонаблюдения к телевизору, в первую очередь связанные с удобствами пользования видеосистемой. При использовании камер в домашних условиях компьютер должен быть постоянно включен, тогда как телевизор полностью снимает эту проблему. После определенных настроек можно легко получить изображение в нужный момент путем простого нажатия нескольких кнопок. Кроме того, подключение видеокамер к телевизору позволяет сэкономить на приобретении отдельного монитора, совместимого с видеорегистратором.

Как подключить камеру видеонаблюдения к телевизору

Видеокамеры уже давно используются не только для съемок, но и для наблюдения. С этой целью необходимо обязательное подключение к какому-либо экрану, чтобы получить качественное изображение наблюдаемого объекта. В качестве экрана может использоваться телевизор или монитор компьютера, схемы подключения которых различаются между собой.

Практически во всех современных камерах имеется разъем, представляющий собой вход-выход типа AV. Поэтому подключение таких устройств к телевизору не представляет особых сложностей. Непосредственное соединение выполняется с помощью провода, оснащенного разъемами «тюльпан», окрашенными в определенные цвета. Точно такие же цвета имеются у разъемов телевизора. То есть, провода подключаются в соответствующие разъемы. Другой конец провода таким же образом подключается к видеокамере.

Некоторые видеокамеры оборудуются разъемом S-video, благодаря которому картинка получается более четкой и качественной. Для него требуется специальный кабель, приобретаемый отдельно. Желательно выбирать высококачественное изделие, в противном случае изображение будет не самым лучшим. Данный вариант подключения считается наиболее простым. В случае необходимости применяются более сложные схемы подключения с несколькими видеокамерами и принимающими устройствами.

Схема с одной видеокамерой и несколькими принимающими устройствами

Данный вид подключения получил широкое распространение в подъездах многоквартирных жилых домов. В этом случае сигнал, поступающий от общей камеры, необходимо распределить по квартирам, находящимся под охраной. Для прямого просмотра изображения потребуется монитор, оборудованный разъемом HDMI VGA. Однако, чтобы избежать дополнительных затрат, можно обойтись и без него. Будет вполне достаточно воспользоваться модулятором ТВ сигнала, установленным на лестничной площадке.

Модуляторо ТВ сигнала выводит изображение, передаваемое видеорегистратором, на все модуляторы и соответственно на все телевизоры, подключенные к каждому модулятору. Основным техническим условием является подключение всех телевизоров к единой системе кабельного телевидения. То есть, количество модуляторов будет зависеть от количества провайдеров.

Принцип работы модулятора достаточно простой. К коллективному каналу передачи телевизионного сигнала добавляется еще один информационный поток, для вещания которого предусмотрена свободная частота. Настройка на определенный канал осуществляется в телевизоре.

Подключение модулятора происходит следующим образом:

• Модулятор устанавливается в разрыв передающего телевизионного кабеля.
• К нему же с помощью коннектора «тюльпан» поступает сигнал от видеокамеры или видеорегистратора.
• На корпусе модулятора имеются настройки, позволяющие задать частоту или номер канала, используемые при передаче изображения.

К стандартному телевизионному делителю, установленному на выходе, может быть подключено до 4-х телевизионных приемников. Сам модулятор относится к активным устройствам и способствует улучшению качества сигнала.

Как передать изображение с нескольких камер на несколько приемников

В этой схеме используется уже другой прибор – медиасервер, обладающий более широкими возможностями. С его помощью изображения выводятся сразу с нескольких камер и транслируются на любое количество телевизоров. Кроме того, при наличии Wi-Fi возможна передача сигнала на мобильные устройства. Камеры видеонаблюдения могут быть цифровыми или аналоговыми. Основным условием их нормальной работы по данной схеме является выход в интернет видеорегистратора.

Настройка медиасервера осуществляется следующим образом. Для подключения к телевизору используется HDMI-порт. На ресурсе Google Play устройству нужно создать учетную запись. После этого скачать программу, разработанную производителями камер и регистраторов, которая устанавливается на медиасервер.

Установленная программа открывается и через нее медиасервер подключается к устройствам видеонаблюдения. Вход и дальнейший доступ к программной оболочке осуществляется через канал передачи данных, имеющийся на телевизоре. Установка и настройка данной схемы достаточно сложная и не всегда может быть выполнена самостоятельно. Однако, если все действия выполнены правильно, в итоге получается эффективная система видеонаблюдения.

Одной из современных схем считается подключение камеры к телевизору с технологией Smart TV, обеспечивающей выход в Интернет. Настройки выполняются на основании данных, предоставленных провайдером. После входа в учетную запись выбирается нужная видеокамера для просмотра из общего списка зарегистрированных устройств.

electric-220.ru

Подключение камеры к телевизору обзор различных вариантов

Существует несколько причин, по которым может понадобиться подключение камеры видеонаблюдения к телевизору. Прежде всего, это вопрос удобства. Если система видеонаблюдения установлена дома, то не слишком удобно каждый раз включать компьютер, чтобы посмотреть кто пришел. Настроив передачу видео на телевизор, достаточно несколько кнопок. Вторая причина — это экономия денежных средств, в данном случае экономим на приобретении отдельного монитора, совместимого с интерфейсом видеорегистратора.

Существует множество частных случаев, когда экономически целесообразно. К примеру, разводка системы видеонаблюдения подъезда с одной камеры на несколько устройств приема.

[contents]

Smart TV + IP видеокамера — самый простой способ

Технология Smart TV, которая обеспечивает телевизору выход в Интернет, уже давно не является новинкой на рынке. К тому же существует множество аксессуаров – клавиатуры и мыши для телевизора облегчающие работу в интернете и ввод данных. Главное преимущество использования TV для просмотра IP видеокамер — это большой экран, изображение на котором можно рассмотреть с другой части комнаты.

Как подключить к телевизору камеру видеонаблюдения? регистрируются на сервисе видеонаблюдения iDOM24.Ru или любом другом, который предоставляет аналогичные услуги. Нужно зарегистрировать учетную запись и добавить все IP видеокамеры используя их уникальные номера. Устройства можно сгруппировать в зависимости от их реального местоположения или тематики передачи данных. Интерфейс оболочки довольно прост. Среди представленного списка можно выбрать и активировать подачу изображения с одной видеокамеры.

Телевизор со Smart TV настраивается для получения доступа в сеть, согласно данным, которые предоставляются провайдером. Осуществляется вход в интернет с телевизора, затем набирается адрес сайта iDOM24.Ru и осуществляется вход на собственную учетную запись, где и выбирается камера к просмотру.

Подключение аналоговой камеры через RCA

Рассмотрим, как подключить аналоговую камеру к телевизору. Для этого не нужна новая продвинутая модель TV, будет вполне достаточно устройства с интерфейсом подключения композитного сигнала – RCA.

Как правило, аналоговые камеры видеонаблюдения осуществляют передачу сигнала через BNC разъем, поэтому необходимо создать переходник с BNC на RCA. Для этого необходимо приобрести BNC коннектор папа и стандартный коннектор «тюльпан». Оба устройства соединяются коаксиальным кабелем на 75 Ом. Подключив переходник к соответствующим разъемам на камере и телевизоре, необходимо осуществить настройки принятия сигнала. У большинства моделей телевизоров режим Композит или AV.

Передача изображения с одной видеокамеры на несколько принимающих устройств

Ситуация довольно распространенная, если система . Сигнал от одной камеры необходимо распределить на все квартиры, учитывая, что не каждый захочет купить монитор с разъемом hdmi vga для просмотра. В этом случае придется приобрести дополнительное устройство из расчета одно на лестничную площадку – модулятор ТВ сигнала.

Устройство осуществляет выведение изображения передаваемого видеорегистратором на все телевизоры, находящиеся в здании, при условии, что все они подключены к одному провайдеру кабельного телевидения. В противном случае понадобиться столько устройств, сколькими провайдерами пользуются жильцы дома. Принцип действия устройства довольно прост, прибор добавляет в коллективный канал передачи телесигнала еще один информационный поток, который будет вести вещание на свободной частоте. Настроить его на определенный канал можно самостоятельно стандартными средствами настройки телевизора. Перебить/заменить реально вещающий канал выходит очень редко. Как подключить уличную видеокамеру к телевизору при помощи модулятора? Довольно просто — устройство устанавливается в кабель передачи ТВ «на разрыв», наиболее удобно это сделать уже непосредственно в квартире. В это же устройство через обычный коннектор типа «тюльпан» или непосредственно от видеокамеры. На корпусе устройства задается частота (номер канала) которая по которой теперь будет осуществляться передача изображения с видеокамеры. На выходе установлен стандартный телевизионный делитель, при помощи которого можно подключить до 4 телевизоров. Учитывая, что модулятор является активным устройством и улучшает качество сигнала, его приобретение будет весьма полезным.

Передача изображения из нескольких видеокамер на несколько телевизоров

Задача, которую решает следующий прибор несколько шире. Он не только выводит изображения из нескольких видеокамер на произвольное количество телевизоров, но и позволяет транслировать его на мобильные устройства в зоне уверенного приема Wi-Fi связи. При этом неважно являются ли камеры аналоговыми или IP устройствами, главное, чтобы имел возможность доступа в интернет.

Как настроить подключение камеры видеонаблюдения к телевизору через медиасервер?

• Медиасервер подключается к телевизору через HDMI порт;
• Создается учетная запись ресурса Google Play для медиасервера;
• Скачивается программа от производителя камеры или регистратора, под соответствующую операционную систему и устанавливается на медиасервер;
• В программе осуществляется подключение к регистратору или камере;
• Непосредственно на телевизоре находим канал передачи данных и после входа получаем доступ к программной оболочке.

Основным недостатком данного метода является сложная установка и настройка устройства, которую осилит не каждый пользователь. В качестве дополнительных преимуществ можно отметить недокументированные функции устройства. В местах приема Wi-Fi сигнала медиасервер может транслировать видео из камер на мобильные устройства. Принимать сигнал и пользоваться сервисом могут смартфоны и планшеты с установленной программой IVMS-4500.

Подключение WEB камеры

Существует несколько способов, как подключить веб-камеру к телевизору. Для начала оговоримся, что речь пойдет об обычных цифровых телевизорах, не предназначенных для работы со скайпом и веб-приложениями. Такие устройства имеют собственные веб камеры с более чувствительным микрофоном, в большинстве своем прошитые для работы с конкретной моделью, в лучшем случае отдельной линейкой телевизоров одного производителя. Попытки перенести веб-камеру на другой TV или обычный компьютер заранее обречены на провал. Точно так же практически несовместимы WEB камеры и регистраторы, несмотря на то, что у большинства современных моделей имеет USB выход для работы с мышью.

Для подключения WEB камеры необходимо, соблюсти ряд технических требований.

1. Во-первых, должна иметь разъем VA/In/Out, некоторые современные модели имеют исключительно USB коннектор и, к сожалению, тенденция перехода именно на этот стандарт сохраняется.
2. Во-вторых, необходимо иметь провод переходник. У некоторых камер он продается в комплекте с устройством. Провод имеет следующий вид: с одной стороны миниджек, с другой — тройник с коннекторами типа тюльпан, два из них отвечают за стереозвучание, а один за передачу видеосигнала. Разъемов может быть и два, если камера дает монофоническое звучание.

Разъемы вставляются в соответствующие гнезда в телевизоре с соблюдением цветной маркировки. Такой способ работает даже с самыми старыми телевизорами, у которых гнезда не маркированы. Угадывать какое гнездо, за что отвечает необходимо либо по надписям на задней панели, либо экспериментально. Метод проб абсолютно безопасен для обоих устройств, в случае ошибки пользователь просто не увидит изображения или не услышит звук.

ohranivdome.net

Подключение ip камеры к телевизору: смарт тв и тв модулятор

Содержание:

1. Подключаем через смарт ТВ
2. Подключаем через тюльпаны
3. Используем ТВ-модулятор
4. Как подключить несколько камер и ТВ

Случаются различные ситуации, которые могут потребовать подключения к телевизору камеры видеонаблюдения. И самая главная причина – организация удобной работы. Когда видеосистема наблюдения организована в доме, требуется постоянно включать и выключать компьютер при каждом приходе посторонних людей. А это не совсем удобно. Если же трансляция изображения будет передаваться на телевизор, то потребуется нажать лишь пару кнопок на пульте управления.

Есть ещё несколько других поводов синхронизации телевизора с IP-камерой:

1. В целях экономии. Для видеорегистратора нужно приобретать отдельный монитор, который будет совместим с интерфейсом камеры. При наличии подключения с телевизором эта покупка будет не нужна.
2. Когда с одной камеры, например, в подъезде, картинка передаётся на несколько устройств, также требуется синхронизировать видеонаблюдение с телевизором.

Подключение к Smart TV

Этот вариант наиболее предпочтителен, поскольку является самым простым. Как известно, телевизоры со Smart TV достаточно распространены, поэтому давно не могут называться рыночными новинками. Подключение камеры видеонаблюдения к такому телевизору обладает следующими преимуществами:

• благодаря Smart-технологии существует возможность выходить в интернет-сеть непосредственно с телевизора;
• для облегчения ввода информации и работы в сети можно воспользоваться дополнительными аксессуарами, например, мышами и клавиатурами для телевизоров;
• широкий экран, позволяющий подробно рассмотреть картинку с IP-камеры, даже находясь в другой комнате.

Чтобы подключить IP-камеру к Smart TV, нужно выполнить несколько действий. На сервисе видеонаблюдения требуется пройти регистрацию учетной записи, а затем при помощи уникальной нумерации добавить туда все IP-адреса камеры. При этом можно сделать группировку аппаратов по их истинному местонахождению или тематике передачи информации. Как правило, интерфейс сервиса не сложен, поэтому в списке можно будет легко выбрать и включить передачу картинки с одной камеры.

Далее проводят настройку телевизора для входа в интернет по данным, предоставленным провайдером. Как только войти в сеть удалось, в поиске нужно набрать адрес сервиса видеонаблюдения, войти в свой личный кабинет и выбрать необходимое устройство для просмотра.

Подключение через RCA

При отсутствии продвинутой модификации телевизора можно воспользоваться аппаратом, который обладает интерфейсом подключения RCA-сигнала. К такому устройству тоже можно подключить камеру видеонаблюдения.

Большинство IP-камер передают сигнал при помощи разъёма BNC. Соответственно, нужно обеспечить переход с одного сигнала на другой. Для этого потребуется приобрести два коннектора: обычный коннектор в форме тюльпана и коннектор типа «папа» для BNC. Их можно соединить посредством коаксиального кабеля сопротивлением в 75 Ом. После подключения переходника с обеих сторон к видеокамере и телевизору можно настраивать сигнал на вход. Это осуществляется, как правило, в режиме AV или «Композит».

Подключение через ТВ-модулятор

Довольно часто можно столкнуться с необходимостью установки системы видеонаблюдения внутри или снаружи подъезда. В данном случае требуется осуществить распределение сигнала из одной видеокамеры на каждую из квартир. При этом далеко не все жильцы будут согласны на покупку отдельного монитора, имеющего разъём HDMI VGA, который позволит просматривать изображение.

Поэтому большую популярность на рынке видеонаблюдения получили специальные аппараты – модуляторы телевизионного сигнала. Один такой модулятор может быть установлен на каждой лестничной клетке.

Модулятор помогает вывести картинку, которую передает регистратор, на любой из телевизоров, присутствующий в здании. При этом нужно учесть, что они должны иметь одного и того же провайдера кабельного ТВ. Иначе нужно приобретать по одному модулятору на каждого провайдера.

ТВ-модулятор работает по очень простому принципу. Он создаёт на канале передачи телевизионного сигнала дополнительный поток информации, осуществляющий трансляцию на свободной частоте. При этом настройку вполне по силам осуществить самому, используя стандартное меню телевизора.

Чтобы подключить IP-камеру к телевизору через модулятор, нужно установить последний в телевизионный кабель. Это можно сделать внутри квартиры. При помощи стандартного коннектора в модулятор подаётся сигнал, идущий с регистратора или камеры. Далее потребуется задать частоту вещания – на корпусе модулятора указать номер канала. А уже посредством делителя на выходе устройства к нему можно присоединить до четырёх телевизоров.

Подключение нескольких камер к нескольким телевизорам

Для вывода картинки с нескольких IP-камер на большое число телевизоров одного модулятора будет не достаточно. Здесь потребуется специальный медийный сервер. Подключить его можно, соблюдая следующую последовательность действий:

• при помощи порта HDMI подключить к телевизору медиасервер;
• зарегистрировать для медиасервера учётную запись в Google Play;
• скачать и установить на медиасервер специальную программу, предложенную изготовителем регистратора или камеры;
• зайти в программу и подключиться к устройству;
• произвести поиск канала передачи на телевизоре, войти на него и получить доступ к программе.

Указанный метод обладает некоторыми недостатками. Главным из них можно назвать достаточно не простую установку. Ведь настроить устройство по всем правилам будет сложно обычному пользователю телевизора. Тем не менее, есть и достоинства – например, недокументированные опции медиасервера. Там, где есть возможность подключиться к сети по Wi-Fi, данное устройство сможет передавать картинку с IP-камеры на смартфон или планшетный компьютер. Для этого на мобильном устройстве нужно будет установить специальную программу, которая называется IVMS-4500.

Другие статьи:

www.ip-nablyudenie.ru

Как подключить камеру видеонаблюдения к телевизору: способы соединения механизмов

В частном секторе осуществление видеоконтроля так же важно, как и на крупных предприятиях. Многие собственники, чтобы сэкономить на мониторе, зачастую применяют телевизор, который заменяет функцию дисплея. Процесс подключения камеры видеонаблюдения к телевизору производится практически по таким же правилам, как и к обычному компьютеру: единственным существенным различием является наличие разных разъемов для подсоединения. Кроме того, что телевизор может заменить монитор, он практически способен выполнять функции компьютера, но только при наличии определенной марки аппаратуры.

Способы подсоединения и необходимое оборудование

Подключить камеру к телевизору практически всегда можно несколькими способами:

• Соединением типа тюльпан;
• Использованием VGA-входа;
• Применением SCART-разъема.

Для проведения подключения потребуется следующее оборудование:

• Телевизионный аппарат с одним из представленных выше ходов;
• Видеокамера;
• Коаксиальный кабель;
• Переходники различной модификации, в зависимости от типа подключения.

Благодаря наличию в устройстве всех трех входов, произвести подключение практически несложно. Для соединения камеры видеонаблюдения с аппаратом просмотра при помощи штекеров тюльпан, достаточно взять соответствующий штекер и включить его в камеру и телевизор.

Если соединение производится на довольно большом расстоянии, то чаще всего приходится разрезать кабель, а подключение после добавления дополнительного коаксиального кабеля можно произвести по цветам.

Каждый цвет провода отвечает за определенный передаваемый сигнал. Кабель желтого – передача видео, красный и белый функционируют для воспроизведения звука.

На видео – подключение камеры к телевизору:

Подсоединение устройств с помощью переходников

Подключение камеры с помощью VGA-входа производят при помощи переходника, так как на видеокамере вход данного типа отсутствует. Переходник можно купить практически в любом магазине, где продают электронику.

Система наблюдения может соединяться с телевизором при помощи SCART-разъема, который представляет собой прямоугольный выступ на задней стенке устройства, изготовленный из металла.

На фото – задняя стенка изделия с различными входами

Схема подключения видеокамеры к телевизионному аппарату довольно проста, и правильное соединение нужных проводов может быть под силу даже любителю. Поэтому именно такой вариант просмотра видео используют люди, не имеющие хорошего технического образования.

Единственным недостатком соединения с телевизором является возможность только просматривать информацию, без дальнейшего ее сохранения, как это можно сделать на компьютере. Однако при наличии внешнего записывающего устройства можно сохранить данные на съемный носитель.

При подключении необходимо обращать внимание на цвета кабеля, так как неправильное соединение может привести к потере звука либо видео, что легко решается при перемене местами проводов.

camafon.ru

Как подключить аналоговую камеру к телевизору

Сохранить в соц. сети

Как подключить аналоговую камеру к телевизору

Если возникает необходимость подключения камеры напрямую к телевизору без использования видеорегистратора, то Ваша камера должна поддерживать старый аналоговый формат. Если у Вас многоформатная камера, которая поддерживает все четыре формата (старый аналоговый, AHD, CVI, TVI), то выполните переключение камеры в обычный аналоговый формат. Подключение камеры к телевизору выполняется с помощью видеокабеля, один конец которого подключается к камере штекером BNC, другой конец – к аналоговому видеовходу телевизора с помощью обычного штекера RCA («тюльпан»).

Более подробное подключение аналоговой камеры читайте в специальной статье – как подключить AHD камеру

Если Ваша камера не имеет возможности переключения в старый аналоговый формат, то подключение к телевизору осуществляется с помощью видеорегистратора. Сама камера подключается к видеорегистратору с помощью коаксиального кабеля, а видеорегистратор подключается к телевизору с помощью VGA или HDMI кабеля.

Дата публикации: 04.03.2018
Автор: Дримерс

Сохранить в соц. сети

Рейтинг статьи

4.2

8 оценок

Оцените статью

5

Комментарии

Чтобы прикреплять изображения и создавать свои публикации, войдите на сайт

demr.ru
