Монтаж распределительной коробки: установка, расключение

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Виды распред коробок

По материалу корпуса коробки делятся на:

Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
Примерная схема базовых коробок выглядит так:
По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

Классическое подключение, с использованием распаечной коробки.
В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
Проводка для светильника без распаечных коробок.
В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
«Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Итог

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Видео по теме

profazu.ru

Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

Итак:

Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

Итак:

Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

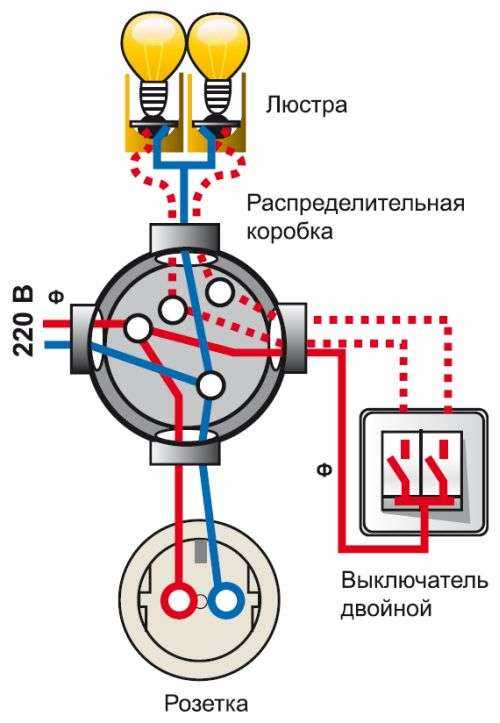

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

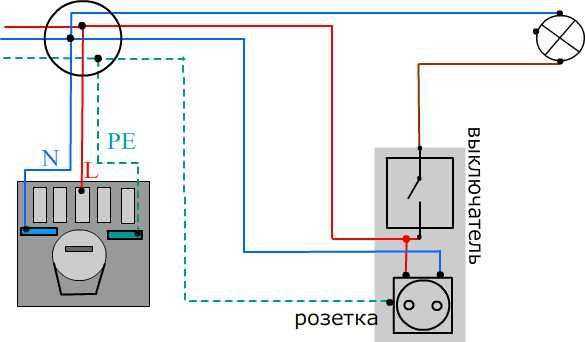

Схема подключения выключателя от розетки

Прежде всего по методике, описанной выше, подключаем розетку.
Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

elektrik-a.su

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

elektrik-a.su

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому — требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.

Опрессовка

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.

Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.

Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение. Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа.

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

rozetkaonline.ru

Способы соединения проводов в распределительной коробке

Одним из этапов электромонтажных работ является соединение проводов в распределительных коробках, который следует сразу после разводки и укладки кабелей. Согласно Правил Устройства Электроустановок (ПУЭ), электрические соединения проводов должны выполняться только в распределительных коробках.

На сегодняшний день существует множество способов соединения проводов в распределительной коробке. Выбор типа соединения зависит от следующих факторов: материал жил — медь, сталь или алюминий; условия работ — на улице или в квартире; количество проводников — два, три, четыре; сечение жил — одинаковое или различное. Исходя из этих факторов, выбирается наиболее подходящий и правильный метод.

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

Но при этом упускаются из виду некоторые вопросы:

В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
В плане пожарной безопасности преимущество такой коробки неоспоримо.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.
Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

соединяемые материалы. Это может быть алюминий, медь или их комбинация;
количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
нагрузка в цепи;
сечение и количество жил.

Скрутка проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайка проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:

необходимость навыков в работе, трудоемкость процесса;
использование специального инструмента;
неразъемное соединение, то есть для ремонта его нужно полностью удалять;
увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка проводов

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

Но есть и отрицательные моменты:

гильза деформируется при опрессовке и повторное ее использование невозможно;
необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
достаточно большие затраты времени на монтаж электропроводки.

С помощью зажимов (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

К недостаткам можно отнести:

постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:

соединение только двух проводов;
низкое качество самих колодок, из-за чего возможны нарушения в сети;
нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительные клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости.

Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

возможность монтажа разнородных металлов;
возможность фиксации одновременно более двух проводов;
аккуратная фиксация тонких проводов;
хорошее качество соединения;
компактные размеры.

Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение в распаечной коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

рассчитать нагрузку на электросеть;
сечение проводов;
разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

освещение;
силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

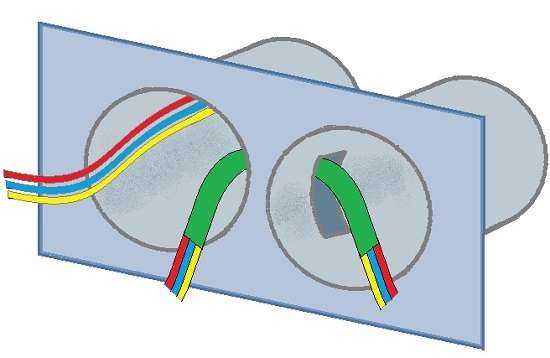

Как провести розетку от распределительной коробки? Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.

вход — от другой распределительной коробки или со щитка;
от люстры;
от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Материалы взяты с источника: first-apartment.ru

agrorus.ru

Как провести розетку от распределительной коробки

[desc][/desc]

Блок: 1/5 | Кол-во символов: 224
Источник: https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html

Способы расключения распредкоробки

Схемы подключения, расключения кабелей в распределительной коробке

Соединить провода в распределительной коробке которые подпитывают только розетки легче всего достаточно скрутить все кабеля по цветам , а вот если подключён хотя бы один выключатель схема усложняется.

Блок: 2/19 | Кол-во символов: 305
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Пример соединения распред. коробки с одним однаоклавишным выключателем

Соединения однооклавишого выключателя

двухклавишный выключатель и розетка

должно получится 4 спайки

Блок: 3/19 | Кол-во символов: 173
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Как подключить провода в распределительной коробке правильно. Как подключить розетку от распредкоробки

Как провести розетку от распределительной коробки, как подключить провода

Все кабеля идущие из электро щитов в стенах или коробах в полу или по чердаку приходят в распределительные коробки , где они скручиваются , спаиваются либо свариваются либо соединяются зажимами.В этой статье я хочу показать как соединить самые распространённые соединения , это соединение однаклавишного , двухклавишного , проходного выключателя.

И так проложив кабеля в месте соединения монтируются потайные либо накладные распределительные коробки заведя в них окончания кабелей, потайные обмазываются гипсом или клеем , накладные на 2 дюбель гвоздя , после снимается верхняя изоляция окончаний , обрезаются лишняя длина провода , зачищается около 3-4 см для скрутки провода , и в конце скручиваются , изолируются СИЗ-ой , улаживаем соединения разводя по разным углам коробки.

Способы расключения распредкоробки

Схемы подключения, расключения кабелей в распределительной коробке

Пример соединения распред. коробки с одним однаоклавишным выключателем

Соединения однооклавишого выключателя

двухклавишный выключатель и розетка

должно получится 4 спайки

Монтажа распаечной коробки: Видео

:

Как подключить выключатель от розетки своими руками

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем.

В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен.

Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя.

К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение.

Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.
Подробная схема подключения розетки
где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности ).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание!

В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

Еще один аспект, который следует учесть при выборе провода — это способ его прокладки.
Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минима

led-set.ru

Блок: 3/5 | Кол-во символов: 3859
Источник: https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html

Монтажа распаечной коробки: Видео

:

Как подключить выключатель от розетки своими руками

Подключаем выключатель от розетки

В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Блок: 4/19 | Кол-во символов: 650
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Блок: 4/8 | Кол-во символов: 719
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Подключение различных электроприемников в распределительной коробке

Подключение групповых проводов

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Подключение розетки в распределительной коробке

Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Подключение двухклавишного выключателя

Итак:

Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

Схема подключения выключателя от розетки

Прежде всего по методике, описанной выше, подключаем розетку.
Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Блок: 3/4 | Кол-во символов: 5109
Источник: https://Elektrik-a.su/energii/v-zhilyh/shema-podklyucheniya-provodov-v-raspredelitelnoj-korobke-204

Подготовительные работы

Выбор провода

Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.
Блок: 5/19 | Кол-во символов: 743
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/
Основные схемы расключения
Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.
Как подключить розетки
Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.
Схема расключения розетки в распределительной коробке
В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.
Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.
Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.
Подключение одноклавишного выключателя
При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть
вход — от другой распределительной коробки или со щитка;
от люстры;
от выключателя.
Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.
Подключение одноклавишного выключателя в распредкоробке
Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.
Подключение двухклавишного выключателя
Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.
Схема подключения двухклавишного выключателя
В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.
Схема подключения проводов для двухклавишного выключателя
Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.
Блок: 4/4 | Кол-во символов: 3104
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke
На какой высоте устанавливать розетки
Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.
Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.
Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.
Блок: 6/8 | Кол-во символов: 888
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html
Что такое распределительная коробка
От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.
Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.
Правила устройства электропроводки
Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.
По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.
Некоторые формы распределительных коробок
По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.
Что вообще дают распределительные коробки:
Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
Блок: 2/4 | Кол-во символов: 2885
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke
Здравствуйте, уважаемые посетители
На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!
Блок: 8/19 | Кол-во символов: 487
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/
Заключение
Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.
Блок: 8/8 | Кол-во символов: 116
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html
О раздел

lightika.com

Как провести розетку от распределительной коробки, как подключить провода

Способы расключения распредкоробки

Схемы подключения, расключения кабелей в распределительной коробке

Пример соединения распред. коробки с одним однаоклавишным выключателем

Соединения однооклавишого выключателя

двухклавишный выключатель и розетка

должно получится 4 спайки

Монтажа распаечной коробки: Видео

Подготовительные работы

Выбор провода

Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.
Подробная схема подключения розетки
где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности ).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание!

Еще один аспект, который следует учесть при выборе провода — это способ его прокладки.
Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель.

Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

В первую очередь, выбираем выключатель по номинальному току.
При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А.
Можно найти и более мощные выключатели, но они встречаются редко.
Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой.
Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

Также наша инструкция советует учитывать и место установки выключателя.
Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель.

Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней.

Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней.

Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы.
Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
На следующем этапе вскрываем розетку, к которой предстоит подключение. и проверяем отсутствие напряжения.
Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный.
Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание!

Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
На этом наше подключение окончено.
Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод.

Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки.
Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
Теперь вскрываем распределительную коробку.
Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание!

В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя.

Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Здравствуйте, уважаемые посетители.

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

О разделах:

Радио для дома — посвящен радиолюбительству.

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Как соединить провода в распределительной коробке

Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя.

Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»?

Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

Напряжение в собранной цепи повышается от первой розетки к последующим.
А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т.

д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук.

Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

От распред.
коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
Далее от розетки фазу зажимаем в клеммы выключателя.
От выключателя фазу тянем до светильника и так их подключаем.
От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

От розетки фаза проводится через выключатель и подключается к светильникам.
Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная.

Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

На лестничной площадке всегда есть распределительный щиток, с заземлением.
Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
Выполнение так называемого «зануления».
Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см.

Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке.

Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше.

Тройной выключатель можно подсоединить также двумя способами:

От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш.
Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок.

25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

В левое гнездо подрозетника вытягиваем провода.
Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

— проложен провод;
— выбрано место установки;
— установлены подрозеточные коробки;
— выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Подключение розетки в несколько этапов

1. Отключаем автомат. Подключение розетки — работа не сложная, однако не стоит пренебрегать такими вещами как электробезопасность.

Схема подключения одноклавишного выключателя

Для этого необходимо снять напряжение с подключаемой розетки. Сделать это можно отключив автоматические выключатели на вводе или выкрутив пробки ( при их использовании).

2. Проверяем отсутствие напряжения. Перед тем как откручивать крышку и прикасаться руками к оголенным проводом и контактам необходимо окончательно убедится в отсутствии напряжения.

Сделать это можно обычным указателем напряжения, индикатором или мультиметром.

Если вы решили заменить розетку на новую то сначала нужно демонтировать старую.

Для этого снимаем крышку, откручиваем винты прижимающих «лапок». Когда прижимающие «лапки» перестанут удерживать розетку, вытягиваем ее с коробки и аккуратно откручиваем питающие провода.

3. Зачищаем провод. Перед подключением розетки необходимо подготовить торчащий из подрозетника провод. Если проложенный провод или кабель с двойной изоляцией (типа ПВС, ШВВП, ВВГ) то с него снимают 15 – 20 см внешней изоляции. После этого он становится более гибким для подключения.

Если провожен сдвоенный провод с одинарной изоляцией (типа ППВ) то можно на 5 – 10 см отделить жилы друг от друга.

Подключаем новую розетку. Сначала нужно подсоединить питающий провод к контактам. Для этого примерно на 5 – 10 мм снимается изоляция с токопроводящих жил провода. Оголенная часть провода заводится в клемму для подключения и надежно затягивается винтом.

При затягивании винта не нужно оказывать чрезмерных усилий, иначе можно передавить провод.

Существует «хорошее» и «надежное» подключение проводов.

При хорошем подключении зачищенные провода заводятся в клеммы и затягиваются.

При надежном подключении зачищенные провода сгибаются в кольцо диаметром 4 – 5 мм.

Такой способ подключения контактов хоть и занимает больше времени, однако имеет несколько преимуществ:

— во-первых, соединение более надежно;
— во-вторых, при таком соединении площадь соприкосновения токопроводящего контакта с проводом будет больше, следовательно, контакт меньше будет нагреваться.

Если провод многожильный, то перед подсоединением его лучше залудить припоем.

Если производится подключение розеток с заземлением, заземляющий провод подсоединяется к соответствующей клемме – «клемма заземления».

Эта клемма соединяется с заземляющими усиками. Перед подключением заземляющей жилы провода необходимо убедится, что именно эта жила является заземляющей.

Установка розетки в подрозетник. После присоединения всех питающих проводов нужно установить рабочую часть розетки в подрозетник. Устанавливать ее нужно ровно без перекосов на одном уровне со стеной.

Питающие провода при этом аккуратно скрывают в подрозетнике.

Когда розетка будет выставлена ее необходимо надежно закрепить в этом положении. Для этого на ней имеются специальные прижимающие «лапки» с винтами. Закручивая эти винты, «лапки» раздвигаются, тем самым фиксируют розетку.

В розетках нового образца прижимающие «лапки» не предусмотрены.

Их фиксируют с помощью винтов, которые расположены в подрозетнике.

6. Прикручиваем крышку. Когда рабочая часть розетки будет надежно установлена в подрозетнике, можно прикручивать крышку.

Как подключить двойную розетку

Рассмотрим пример подключения двойной розетки двух типов:

— стационарная двойная;
— собранная двойная.

Стационарная двойная розетка

Для подключения двойной розетки в ней предусмотрены контакты с зажимами.

Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно«правильно» и «не правильно».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке.

Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.

Собранная двойная розетка

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?

Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

stroitel12.ru

Подключение распределительной коробки – [Инструкция] Соединение Проводов в Распред. Коробке

Монтаж распределительной коробки: установка, расключение

Что такое распределительная (распаечная) коробка

Виды распред коробок

Монтаж распределительной коробки своими руками

Планировка

Скрытый монтаж

Открытый монтаж

Различные способы подключения выключателя и осветительных приборов

Способы соединения проводов в распределительных коробках

Прямое соединение (расключение)

Итог

Видео по теме

Схема подключения проводов в распределительной коробке: рассмотрим подробно

Правила монтажа распределительных коробок

Подключение различных электроприемников в распределительной коробке

Подключение групповых проводов

Подключение розеток

Подключение выключателя

Подключение светильника и розетки

Вывод

Как подключить провода в распределительной коробке своими руками

Соединение проводов

Правила монтажа проводов в распределительной коробке

Варианты соединения проводов в распределительной коробке

Схемы соединения в распределительной коробке

Схема распределительной коробки

Схема подключения в распределительной коробке розетки

Схема подключения в распределительной коробке выключателя

Вывод

Способы соединения проводов в распределительной коробке

Опрессовка

Сварка

Сжим

Каким способом лучше всего соединять провода в распределительной коробке

Способы соединения проводов в распределительной коробке

Зачем нужна распределительная коробка

Способы соединения проводов

Скрутка проводов

Пайка проводов

Сварка проводов

Опрессовка проводов

С помощью зажимов (СИЗ)

Болтовые соединения

Винтовые зажимы

Зажим «орех»

Клеммные колодки

Соединительные клеммы WAGO

Подробная схема соединения

Ваги для соединения проводов

Механизм создания подключения

Соединение проводов в распределительной коробке согласно ПУЭ

Выбор сечения и марки провода

Расчет по мощности

Электрическая распределительная коробка и соединение проводов

Основные схемы расключения

Как подключить розетки

Схема расключения розетки в распределительной коробке

Подключение одноклавишного выключателя

Подключение одноклавишного выключателя в распредкоробке

Испытание соединений проводов в распределительных коробках

Как провести розетку от распределительной коробки

Способы расключения распредкоробки

Пример соединения распред. коробки с одним однаоклавишным выключателем

Как подключить провода в распределительной коробке правильно. Как подключить розетку от распредкоробки

Как провести розетку от распределительной коробки, как подключить провода

Способы расключения распредкоробки

Пример соединения распред. коробки с одним однаоклавишным выключателем

Монтажа распаечной коробки: Видео

:

Подготовительные работы

Выбор провода

Подробная схема подключения розетки

Монтажа распаечной коробки: Видео

:

Способ установки проводки и розетки

Подключение различных электроприемников в распределительной коробке

Подключение групповых проводов

Подключение розеток

Подключение выключателя
