Подключение точечных светильников своими руками в ванной – Как подключить точечные светильники: схемы, порядок работ

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.

Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

pod-potol.com

параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

  Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм². Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

elektroznatok.ru

Установка точечных светильников в ванной: порядок монтажа

Правильный выбор и расположение осветительных приборов в ванной играет важную роль. Помещение небольшой площади должно быть светлым. Это сделает его визуально просторнее. Хорошая освещенность необходима также для гигиенических процедур (стандарт ISO 8995 предписывает не менее 200 Лк). Лучшим решением  является установка точечных светильников в ванной: они не только дают яркий свет, но и имеют привлекательный внешний вид.

Нормативные документы предписывают для помещения санузла норму 200 Лк. Если площадь помещения равна 10 м², то для него требуется 200×10=2000 Лм (если перевести в световой поток). Пересчитаем этот показатель на мощность приборов, в Ватты.

Для потолочных светильников поток света является прямым, а значит 200 Лм/м² = 200Лк. Зная, что лампа накаливания мощностью 75 Вт излучает поток света, равный 935 Лм, можно утверждать, что для площади 10 м² почти достаточно двух лампочек. Аналогично можно рассчитать количество источников света другого типа – галогенных, люминесцентных, светодиодных. Последние являются наиболее экономичными, потому приобретают все большую популярность.

Расположение точек должно быть таким, чтобы освещались все функциональные зоны

Лампы накаливания постепенно уходят в историю. Причина не только в их высоком энергопотреблении: во время эксплуатации они сильно нагреваются, что опасно для пластика. От высокой температуры он желтеет, и возможен пожар. Не в их пользу и размеры, из-за которых приходится низко опускать обрешетку подвесного потолка.

Компактные энергосберегающие люминесцентные лампы меньше нагреваются, но их высокая стоимость не оправдывается сроком службы.

Многообразие форм позволяет подобрать вариант для любого интерьера

Галогенные приборы представляют собой колбу из стекла с размещенной в ней нитью накаливания. Внутри колбы находятся пары брома или йода, не позволяющие перегорать вольфрамовой нити. Это увеличивает срок службы галогенных ламп.

Светодиодные лампы собираются на основе светодиодов – полупроводниковых приборов. Они не нагреваются, а значит являются самыми экономичными и оптимально подходят для санузла. Пока они являются самыми дорогими, но по мере увеличения спроса цена снижается.

Светодиодные точки – самые экономичные

Предпочтительно использовать лампы, работающие от пониженного напряжения. Для этого под подвесным потолком устанавливается понижающий трансформатор 220/12 В. Мощность трансформатора выбирается в соответствии с суммарной мощностью всех ламп (плюс нужен некоторый запас).

Монтаж рекомендуется выполнять с использованием понижающего трансформатора

Установка требует правильного расположения источников света. Должны быть освещены все зоны помещения, поэтому выводы кабеля для подключения необходимо продумать заранее, нанести на основание потолка маркером. Располагаются светильники в определенном порядке, а не хаотично.

Кабель закрепляют и защищают гофрированной трубой

Для электропроводки используйте кабель с медными моножилами сечением 1,5 мм² (для розеточной применяют с жилами 2,5 мм²). Прокладывают кабель (например, ВВП-2×1,5) от распределительной (монтажной) коробки, расположенной вне помещения.

Таблица выбора сечения кабеля для точечного освещения 12в в зависимости от его длины

Схема монтажа

Если предполагается монтаж подвесного потолка – штробление не применяется: кабель крепится к потолку скобами. До окончания работ жилы должны быть изолированы.

Часто потолок делают из бесшовных пластиковых панелей. Их крепят к деревянной обрешетке (или обрешетке из металлических профилей). Расстояние от основания (бетонного перекрытия) до обрешетки должно быть таким, чтобы там помещалась скрытая часть светильников.

В тех местах, где намечена установка источников света, панели прорезают строительным ножом. Отверстия должны быть такого диаметра, чтобы неровные кромки пластика закрывались декоративной накладкой. Жилы кабеля подключают к клеммам прибора, который фиксируют на потолке с помощью пружинных защелок.

Светильник фиксируется

Другой способ отделки предполагает использование влагоустойкого гипсокартона. Это возможно в помещениях с хорошей вентиляцией. Гипсокартон крепят к обрешетке на необходимом расстоянии от основания. Отверстия в нем прорезают с помощью коронки-насадки и электрической дрели. Они получаются с ровными краями. Установка осветительных элементов выполняется аналогично вышеописанному способу.

Изготовление отверстий

Третий способ отделки – с помощью натяжной пленки из поливинилхлорида. Все подготовительные работы выполняются так же, как и в случае отделки потолка гипсокартоном и пластиком. Но на стадии установки света понадобятся специальные пластиковые кольца. Их диаметр соответствует диаметру скрытой части корпуса. Кольца крепятся к пленке, которую прорезают острым ножом. Действуйте осторожно: случайное прикосновение к пленке острой кромкой ножа может испортить потолок. Кольца из плотного пластика необходимы для того, чтобы пружинные защелки надежно держали точку. Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида.

Светильник на потолке из пленки ПВХ

Установка светильника в ванной может быть выполнена самостоятельно, если хозяин дома знаком с нюансами электромонтажных работ, основами электротехники, если нет, то стоит пригласить специалистов.

Пригодилась статья? Расскажите друзьям:

vannaguide.ru

монтаж светодиодного типа своими руками

Правильная подсветка в ванной комнате украшает интерьер и создает приятную атмосферу. Все чаще при организации освещения санузла используют светодиодные устройства – они удобны в монтаже, безопасны и экономически выгодны.

Прежде чем приступить к монтажу подсветки, необходимо больше узнать о специфике электрификации влажных помещений, изучить правила электробезопасности, составить план разводки, подобрать светильники и другие элементы системы. Все эти моменты подробно изложены в нашей статье.

Кроме того, мы описали порядок обустройства светодиодной подсветки, обозначили основные этапы монтажа и подключения LED-ленты.

Содержание статьи:

Электрика и высокая влажность

Большое количество воды, частые перепады температуры, влажность и горячий пар, конденсат – все эти характерные для ванной комнаты условия создают повышенную опасность при использовании электричества в ее пределах.

Чтобы обеспечить безопасность и правильную работу электроприборов, в таких помещениях при монтаже электрики применяют только защищенные от воздействия пара с водой элементы.

Прекрасно подходят для санузла влагозащищенные клеммники, которые способны длительное время переносить высокую влажность, и при этом они заметно облегчают монтаж.

Установка любых  и узлов должна осуществляться строго за пределами ванной комнаты. Внутри санузла следует, насколько возможно, избегать соединения отдельных проводов.

Если по какой-то причине все же необходимо сделать так называемую скрутку, то каждое такое место следует максимально тщательно защитить изоляционными материалами от проникновения влаги. Чаще всего подсветку в ванной комнате организуют с помощью слаботочных систем с потребляемой мощностью 12 В.

При монтаже основного и дополнительного освещения в ванной комнате рекомендуется использовать специальные клеммники, снабженные дополнительной защитой от влаги

Получить сколько-нибудь опасный удар током от такого светодиодного светильника даже при высокой влажности практически невозможно. Но это не значит, что о мерах безопасности можно забыть. Все устройства на светодиодах следует в обязательном порядке заземлять.

Осветительную систему необходимо подключить к , которое срабатывает при появлении утечки тока и прерывает подачу электропитания к конкретному объекту.

С помощью светодиодных светильников и Led-ленты можно значительно разнообразить оформление интерьера ванной комнаты, обеспечив необходимое количество света в помещении

В ванных комнатах рекомендуется организовать отдельную линию подачи электроэнергии к каждому объекту или группе объектов. Обычно выделяют линию для розеток и отдельно – для осветительных приборов.

Если в ванной комнате предполагается использование мощной техники (автоматической стиральной машины, гидромассажной кабины, электросауны и т.п.), то для каждого такого объекта следует сделать отдельную линию электропитания. И для каждой такой группы потребления электричества рекомендуется установить отдельное УЗО.

Подробная инструкция по установке розетки для стиральной машины представлена в .

Все осветительные и электроприборы, расположенные в ванной комнате, нужно подключать к распределительному щитку через устройство защитного отключения (+)

Подача электричества на слаботочные светодиодные системы осуществляется через специальный понижающий трансформатор. Этот прибор также нужно установить вне ванной комнаты, т.е. подальше от источника повышенной влажности. Практически все современные светодиодные светильники снабжены специальной клеммой для заземления.

Не стоит пренебрегать этим способом защиты. Даже слабые токи могут передаваться и накапливаться на влажных поверхностях. А благодаря пару и конденсату влажной может стать любая поверхность в ванной комнате: стены, пол, профильные конструкции, потолок, мебель, техника и т.п.

Каждый светильник, установленный в ванной комнате, следует правильно заземлить. Отсутствие такой защиты может принести владельцу помещения множество проблем (+)

Случайное прикосновение способно передать на тело человека разряд накопившегося электричества, что в отдельных случаях может не только вызвать неприятные ощущения, но и привести к серьезной электротравме.

Проектирование и особенности монтажа

Все перечисленные выше моменты необходимо учитывать перед тем, как составлять проектную схему . Установка светодиодных устройств будет учитываться в такой схеме.

Обычно нужно определиться с основным и дополнительным освещением, предусмотреть для них выключатели, определить  для подключения различных бытовых приборов.

Чтобы избежать путаницы и правильно соединить концы электрических проводов, выведенных в распределительную коробку, рекомендуется использовать цветную маркировку

После этого составляется план разводки, определяется расположение распределительных коробок и т.д. От общеквартирного электрощитка до распределительной коробки санузла прокладывают кабель с сечением 2,5 кв. мм. Он подойдет для светильников, а также для подсветки.

Отдельно прокладывают более мощный кабель, предназначенный для крупной техники. На разные кабели рекомендуется нанести цветную маркировку, чтобы случайно их не перепутать. После этого прокладывают провод к выключателю.

Если все осветительные приборы включаются одной клавишей, то достаточно будет использовать обычный двойной провод.

Но светодиодную подсветку в ванной обычно включают отдельно от основного освещения. В этом случае используют тройной кабель. Если же для освещения применяется выключатель с тремя клавишами, т.е. для трех отдельных групп светильников, то придется использовать два двойных кабеля. Сечение такого провода должно составлять 1,5 кв. мм.

После этого выполняют прокладку кабеля от выключателя непосредственно к осветительным приборам. Стоит сразу же учесть, что в ванных комнатах не рекомендуется выполнять открытую проводку, поэтому придется . В отдельных случаях допускается прокладка кабеля в специальном пластиковом коробе.

Группы вспомогательных точечных светильников можно подключать параллельно или последовательно. В первом случае понадобится подвести отдельную линию питания к каждому светильнику, во втором – соединять светильники по одной линии друг за другом.

При параллельном подключении в разы возрастает как расход кабеля, так и объемы работ. Во втором случае все значительно проще и дешевле.

Но последовательное подключение при этом имеет ряд недостатков. Например, если перегорит один светильник, то прервется подача электричества на всю цепь. Кроме того, нет возможности разнообразить систему управления светодиодной подсветкой.

При параллельном соединении перегоревший элемент никак не испортит работу остальных светильников.

Если же есть желание устроить возможность включения не всех ламп одновременно, а только некоторых, например, каждый второй светильник, то понадобится именно параллельное соединение. Это позволяет регулировать степень освещенности помещения.

При желании методы соединения светильников можно комбинировать, например, подсветку зеркала выполнить последовательным способом, а для украшения ванны или потолка применить параллельное подключение и т.п.

Для этого типа осветительных приборов рекомендуется брать гибкий многожильный провод. Монолитный кабель может затруднять правильную установку светильников, изменяя их положение. Монтажные работы с гибким проводом обычно несложно выполнить, но все скрутки следует тщательно пропаять и заизолировать.

Многожильный провод типа ШВВП имеет жилы, свитые из медной проволоки, укрытые полихлорвиниловым пластиковым покрытием, которое защищает конструкцию от воздействия посторонних факторов

Обычно для  рекомендуется использовать провода марок ШВВП, ПВС или аналогичные виды, в которых многопроволочные жилы надежно укрыты слоем пластиката из полихлорвинила.

Такая защита предотвратит распространение огня в случае возгорания, воспрепятствует образованию грибков, устойчива к воздействию влаги.

Вывод проводов через монтажное отверстие в стене и подключение их к двухклавишному выключателю

Подводящий кабель в обязательном порядке укладывают в защитный гофрированный канал. Для систем с клеммами заземления используют четырехжильный провод, если же такой элемент отсутствует, будет достаточно и конструкции из трех жил. Под точечные светильники в полотне навесного потолка проделывают отверстия подходящего размера.

Из них должны выводиться выпуски провода, по два отрезка для каждой клавиши выключателя, а также еще два провода для обратного подключения. Чтобы облегчить монтаж, рекомендуется оставить длину выпусков примерно 15-20 см. Концы выпусков одного цвета необходимо зачистить и соединить в скрутки.

В монтажное отверстие, предназначенное для установки точечного светильника, должны выходить не менее двух выпусков проводов длиной около 20 см

Если предполагается выполнить подключение к , то из каждого отверстия будут выходить по три скрутки. Одна из них будет общей для всех светильников, а две остальные – для клавиш выключателя.

Соответственно, первую скрутку присоединяют к каждому светильнику, а остальные – только к тем элементам, которые будут управляться определенной клавишей.

Один общий провод должен быть подключен к каждому светильнику и выведен на “ноль” (синий провод), остальные подключают к разным светильникам и подключают к “фазе” разных клавиш выключателей. 1 и 2 – это группы светильников

Общий провод в распределительной коробке будет подключен к нулевому проводу, а фаза должна быть подведена к выключателю и разделена на две линии, ведущие к соответствующим клавишам для разных групп светильников.

Полезные сведения по светодиодным лентам

Это исключительно удобный вариант , относительно недорогой и простой в монтаже. Светодиодные ленты, которые также называют Led-лентами, представляют собой полимерные планки, на которых установлены миниатюрные светодиоды с резисторами. Оборотная сторона планки обычно снабжена клеевым слоем.

Led-лента представляет собой гибкую пластиковую планку, с одной стороны которой установлены светодиоды, а с другой – клейкая основа

Установить такую ленту очень просто: нужно приклеить элемент в подходящем месте и подключить его к электропитанию. Светодиодная лента разделена на равные отрезки, каждый из которых содержит определенное количество светодиодов, последовательно соединенных между собой.

Места для разреза такой конструкции имеют специальные обозначения. В ванных комнатах можно применять только влагозащищенные Led-ленты, имеющие маркировку IP44. Такие элементы различаются по мощности. Есть чисто декоративный вариант, и сильные светодиоды, дающие большое количество света.

Отдельные отрезки Led-ленты соединяют с помощью специальных влагозащищенных коннекторов, разрезы можно выполнять строго по разметке, нанесенной производителем

Различают одно- и многоцветные Led-ленты. Последние имеют несколько более сложное устройство: помимо общего выхода там имеется еще три – по одному на каждый цвет.

Выбирая светодиодную ленту, следует учитывать такой показатель, как плотность светодиодов, т.е. их количество на каждый метр. Кроме того, клейкий слой нужен не всегда, существуют конструкции и без него.

Пайку одноцветных отрезков ленты спаивают по принципу “к плюсу – минус”. При монтаже многоцветной ленты соединяют участки, обозначенные индексами V+, G, R, B. Чтобы правильно подобрать блок питания и контроллер, нужно посчитать длину ленты и умножить этот показатель на мощность одного метра.

Монтаж светодиодной ленты выполнить просто. Для этого нужно зафиксировать ленту и подключить ее к блоку питания, контроллеру и электрической сети (+)

Если длина конструкции превышает 15 м, понадобится использовать еще один блок питания, если длина более 30 м – два блока питания и т.д. Подключение сетевого электропровода обычно выполняется к контактам, которые обозначены как N и L. Для многоцветной ленты сначала устанавливают контроллер.

Если при монтаже светодиодной подсветки ванны своими руками ленту нужно изогнуть, следует помнить, что допустимый диаметр изгиба составляет 20 мм.

Подсветку этого типа можно подключать не только к обычному выключателю, но и к . Это устройство позволяет регулировать яркость свечения светодиодов. Удобным вариантом управления подсветкой может стать переносной пульт.

При работе со светодиодной лентой следует строго соблюдать полярность, беречь конструкцию от механических повреждений, придерживаться правил пожарной и электробезопасности. Если предполагается закрепить ленту на металлическом основании, сначала следует укрыть его изолирующим материалом.

Светодиодная лента оставляет широкий простор для получения различных эффектов при украшении интерьера.

Помимо подсветки зеркала ее можно использовать:

• для украшения потолка по периметру;
• чтобы эффектно подсветить небольшие полочки;
• для оформления зеркала;
• чтобы визуально выделить ванну;
• для обустройства фальшивого окна и т.п.

Если установить светодиоды под ванной, можно добиться эффекта парения конструкции. Фальшивое окно, подсвеченное светодиодной лентой, может стать стильным украшением интерьера и визуально расширит небольшое пространство. Интересным дополнением считаются светящиеся насадки для крана и душа.

Если уложить светодиодную ленту внизу по периметру ванны, можно достичь эффекта ее парения. Подобным образом можно оформить и другие предметы обстановки

Такие элементы достаточно просто установить, их не нужно подключать к электросети. Конечно, использовать перечисленные приемы следует умеренно, чтобы не испортить внешний вид ванной комнаты ненужными деталями. При чрезмерном количестве элементов подсветка просто будет сливаться в одно невразумительное световое пятно.

Монтаж подсветки зеркала

Если уж запланировано в ванной светодиодное вспомогательное освещение, то обойти вниманием зеркало никак нельзя. Светильники, расположенные вокруг этого элемента не только интерьер украсят, но и сделают его использование более удобным. Для светодиодной подсветки зеркала обычно используется лента, одно- или многоцветная, подходящей длины.

Подсветка зеркала может быть выполнена как с помощью точечных светодиодов, так и с использованием Led-ленты, а также путем комбинирования этих методов

Если зеркало большое, и длина ленты превышает пять метров, придется запастись коннекторами для соединения отдельных отрезков ленты. Конструкцию подключают через блок питания с мощностью, которая должна быть хотя бы в полтора раза больше, чем потребляемая мощность использованной светодиодной ленты.

Разумеется, в ванной комнате следует использовать только влагозащищенную светодиодную ленту. Если ее необходимо разрезать, то делать это нужно ориентируясь на специальные метки, выполненные изготовителем, иначе ее можно просто испортить. Соединяют отдельные отрезки с помощью коннекторов.

Ленту можно наклеивать как непосредственно на поверхность зеркала, так и на находящуюся за ним стену, все зависит от того, какой дизайнерский эффект планируется получить. Но в любом случае перед наклеиванием светодиодов поверхность следует обезжирить. После этого ленту просто подключают к блоку питания.

Выводы и полезное видео по теме

Последовательное соединение светодиодных светильников описано здесь:

В этом ролике представлен порядок параллельного подключения светодиодов:

Здесь подробно показана процедура установки точечных светильников:

Светодиоды – удобный и экономически выгодный вариант организации основного и вспомогательного освещения в ванной комнате. Если разобраться со всеми требованиями и инструкциями, монтаж таких элементов вполне можно выполнить самостоятельно.

У вас есть личный опыт проектирования и обустройства подсветки в ванной комнате? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

параллельно или последовательно, монтаж трансформатора

Содержание статьи:

Установка точечных осветительных приборов подходит для создания основного освещения и добавочной местной подсветки. Благодаря разнообразию патронных конструкций для монтажа могут использоваться лампочки с разными видами цоколей. Конструкция устройств достаточно проста, поэтому даже новичку в электромонтажных работах под силу разобраться, как подключить точечные светильники и выполнить правильное подсоединение их к домашней сети.

Конструкция приборов и разновидности

Монтаж точечного светильника

Чаще всего подключение точечных светильников выполняют в навесную или накладную потолочную конструкцию, содержащую некоторое пространство между черновой и чистовой поверхностью. В этих пустотах располагаются задники приборов, а также проводка и иные элементы, ответственные за электроснабжение. Размещать такие светильники в ванной и других помещениях с повышенной влажностью нежелательно. Один или несколько приборов можно установить в шкаф для создания подсветки.

Каждый отдельный светильник включает в себя следующие элементы:

• Отражающее устройство с возможностью задания направления потока света.
• Лампа. Используются лампочки разных типов – с галогенным газом, на светодиодах, люминесцентные.
• Корпус с крепежными элементами (пружинный механизм и лапки).
• Наружная панель, ограничивающая площадь. Она может иметь самые разные дизайнерские исполнения, цвета, формы (звезда, цветок и проч.), быть выполненной из различных материалов – дерева, пластмассы, металла.

Конструкция точечного светильника

По способу монтажа светильники можно разделить на две категории. Первые принято встраивать в заранее обустроенные углубления, вторые – монтировать на саму поверхность посредством специальных зажимов. Последний вариант отличается крупными габаритами, для маленькой комнаты он не подойдет.

На эксплуатационные качества устройства влияет и тип используемых ламп. Галогенные варианты отличаются длительным сроком службы, яркостью и естественностью освещения, экологической безопасностью. Но у них есть и минусы: большое потребление энергии и недостаточная устойчивость к скачкам сетевого напряжения. Куда более экономичны устройства со светодиодами и люминесцентные лампы. При использовании последних нужно обращаться с колбой весьма аккуратно, так как в ней находится некоторое количество ртутных соединений. Не менее осторожным нужно быть с галогенками: до их колб вообще нельзя дотрагиваться руками.

Светодиодные лампы отличаются наиболее высокой ценой из всех типов. Зато они долго служат и хорошо переносят скачки напряжения до 60 В. В продаже можно найти лампочки с белым светом и с теплым желтоватым.

Материалы для монтажа

Выключатель с функцией подсветки в корпусе

Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:

• кабели,
• выключатель света,
• изоленту с термоусадочными свойствами,
• зажимные колодки и гильзочки для монтажа проводов.

Должно быть подготовлено требуемое число светильников и лампочек для них.

Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.

Требования к монтажу

Оптимальный вариант для натяжного потолка – светодиодные светильники

Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп. Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка. Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.

Пренебрежение правилами пожаробезопасности может привести к повреждению изоляционного слоя проводов и короткому замыканию.

Схемы подключения на 220 В

Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.

Последовательное подключение

Последовательная схема подключения

Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.

Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль. Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента. Организовать его можно через переключатель света или розеточное гнездо.

Схемы параллельного подключения

Параллельное подключение

Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.

При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим. Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя. Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.

При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.

Подключение точечных светильников на 12 В

Схема подключения с трансформатором на 12 В

Электросхемы имеют идентичны вид, но провод от переключателя ведут к преобразователю, а с его выходных зажимов к лампочкам. При использовании большого числа осветительных приборов используют двухклавишный выключатель и пару трансформаторов. Тогда схема имеет разветвленный на две линии вид. Для плавной регуляции степени освещенности рекомендуется использовать переключатель-диммер с кнопкой или округлой рукояткой.

Выбор мощности преобразователя/трансформатора

Для бесперебойной работы светильников требуется, чтобы мощность устройства на 12-20% превышала суммарный показатель подсоединенных к нему устройств. Если надо приобрести понижающий трансформаторный аппарат, чтобы подключать к нему 6 точечных осветительных элементов с 40-ваттными лампочками накаливания, оптимальный мощностный показатель для него будет равен (6*40)*1,2=288 Вт (на практике – 280).

Для подсоединения большого числа источников света требуются высокомощные трансформаторы, отличающиеся большими габаритами. Зачастую сложно подобрать оптимальное место для размещения такого устройства в комнате. Можно разделить источники на две группы и к каждой подключить подходящий по мощности аппарат.

Особенности монтажа

Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки

Монтаж светильника в натяжной потолок

Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона

Установка в гипсокартон

Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

Этапы монтажа

Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.

Расположение точечных светильников

Подготовка к установке натяжных потолков

На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.

Прокладка провода

Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.

Подготовка отверстий

Расположение светильника в натяжном потолке

Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.

Подключение точечных светильников

Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.

Закрепление

Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.

Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.

strojdvor.ru

Светильники точечные в ванную комнату

Не каждый знает о том, каковы особенности освещения ванных комнат, в чем заключаются подводные камни и как правильно обеспечить безопасность. Прежде всего, в этом помещении очень важна защита от влаги. И неудивительно, ведь такой светильник является, в первую очередь, электрическим устройством, эксплуатация которого сопряжена с определенными рисками. А уровень влажности в ванной всегда высокий. Причем даже в случае качественного современного ремонта не удается побороть чрезмерную влажность, поэтому контакты нужно защитить, дабы светильники были безопасными, долговечными и функциональными. Итак, сегодня мы поговорим про светильники в ванную комнату, рассмотрим их виды и критерии выбора, а также выполним монтаж своими руками. Но обо всем по порядку.

Обратите внимание! Осветительные приборы для ванной должны быть влагозащищенными – здесь не место обычным лампочкам и примитивным патронам. Но рядовой потребитель, увы, во всех этих тонкостях не всегда разбирается. Как результат – для комнаты, где постоянно наблюдаются температурные/влажностные перепады, а пар нередко больше похож на завесу, покупаются обычные светильники. Разве что мощность побольше, а размеры – поменьше. Однако такой подход в корне неверен!

Характеристики светильников для ванной

Бытует ошибочное мнение, что специальные влагозащищенные светильники выглядят непривлекательно, оснащены какой-то защитой, сразу же бросающейся в глаза. В действительности же такие осветительные приборы едва ли можно назвать уродливыми. Конструкция их продумана до мелочей, все – даже самые незначительные – нюансы учтены. Единственное отличие – устройство таких светильников несколько сложнее, чем традиционных.

На заметку! Невооруженным глазом не всегда удается отличить обычный светильник от того, что имеет защиту от влаги. О наличии специальной защиты будет свидетельствовать лишь соответствующая надпись.

Из всего, сказанного выше, следует еще один важный момент. Для покупки точечного светильника лучше посетить ту торговую точку, которая имеет хорошую репутацию и действительно заслуживает вашего доверия. Объясняется все тем, что такую продукцию довольно часто подделывают. А ввиду того, что класс защиты невооруженным глазом вы не определите, придется ориентироваться исключительно на доверие. Важно, чтобы вы были уверены: купленные светильники влагозащищенные и действительно предназначены для использования в ванной комнате.

Каков же секрет этих осветительных приборов? Все просто – у них имеется особая «начинка». Вся влагозащита скрыта именно во внутренней конструкции. Например, отверстия для подключения защищены резиновыми заглушками, а места, где стекло прилегает к лампочке, оснащено качественной резиновой прослойкой.

Какими бывают точечные светильники?

Все осветительные приборы делятся на группы на основе общих принципов. Рассмотрим их. Так, по способу монтажа приборы бывают внешние (или накладные) и внутренние (иными словами – встраиваемые).

Помимо того, осветительные приборы могут быть настенными, напольными, потолочными. Отметим, что в последнее время начали встречаться даже светильники, которые монтируются прямо в напольное покрытие – решение, прямо скажем, оригинальное, зато оно в один миг выводит комнату на качественно новый уровень в плане дизайна. Такое освещение особенно хорошо сочетается с полами, имеющими оригинальное художественное оформление (к примеру, с наливными 3D-полами).

Лампы в подобного рода светильниках также применяются разные. Это могут быть как традиционные лампы накаливания, так и люминесцентные, галогенные. Еще лампочки классифицируются по уровню температуры, которую излучают, по мощности, эргономичности, яркости и проч.

Цены на точечные светильники

точечные светильники

Для ванных комнат или саун – специфические светильники!

При выборе осветительных приборов для помещений с повышенной влажностью, следует учитывать еще один важный параметр – класс защищенности корпуса прибора. Подробнее об этом можете прочитать в специальной публикации нашего портала, посвященной влагозащищенным светильникам для ванных комнат.

Несколько слов о классах защиты

Если желаете, чтобы вашу ванную комнату освещали действительно влагозащищенные светильники, то обязательно выясните, какими бывают данные приборы в зависимости от класса защиты. Для этого всегда смотрите на маркировку товара, принимайте во внимание то, что именно она значит.

Таблица. Классы защиты – виды влагозащищенных светильников.

Выбирая точечные светильники, вы должны знать обо всех этих моментах и легко ориентироваться в маркировке. Благодаря этому вы сможете отыскать наиболее подходящие модели. Еще осветительные приборы лучше расположить в разных местах – так вы грамотно организуете пространство, обеспечите оптимальное освещение, получите уникальный и красивый дизайн. Каждую зону помещения в таком случае нужно оборудовать соответствующим светильником, выбранным с учетом влажности, особенностей использования, расположения источников воды, распространения брызг и т. д.

Группировка светильников

Ниже приведена классификация светильников в зависимости от группировки.

1. Одиночные модели. Пользуются популярностью, предусматривают освещение комнаты посредством настенного бра. Ламп обычно немного, но они хорошо выполняют свою декоративную функцию – являются яркой запоминающейся деталью ванной.

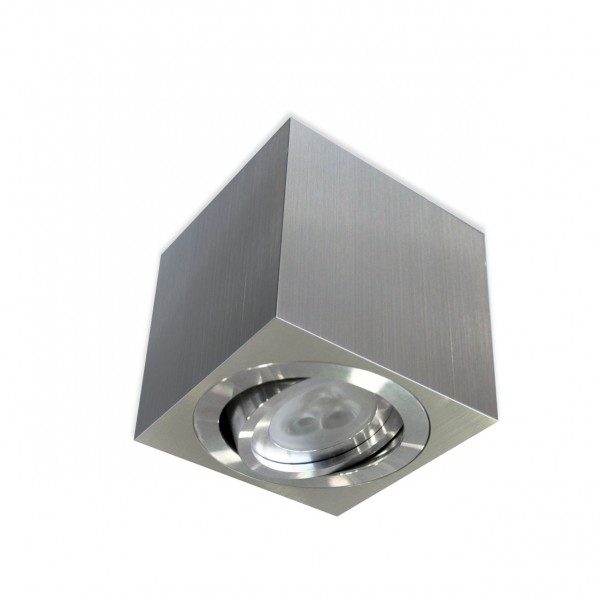

   Одиночный светильник

2. Выносные модели. Они порой используются в нишах, панелях настенных, мебели. Компактны, привлекательны, имеют небольшие крепежные элементы. Порой в ванных ставят даже напольные торшеры, что само по себе уже весьма оригинально.

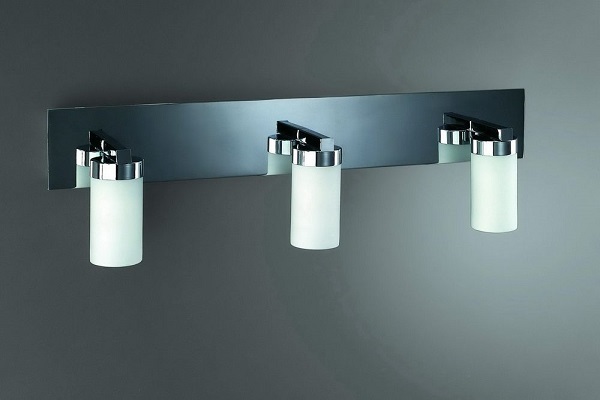

   Светильник для ванной комнаты настенный

3. Врезные модели – самые эффективные и удобные в плане рационального использования свободного пространства. Они с легкостью скрываются за обшивкой потолка, стен. В результате светильники становятся практически невидимыми источниками света (иными словами, их конструктивные элементы не видны глазу). Выглядит красиво, еще и визуально увеличивает пространство.

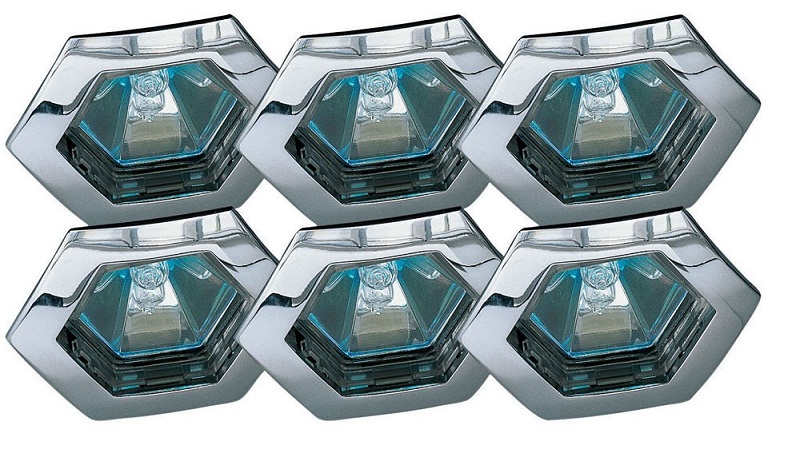

   Встраиваемые влагозащищенный светильник Premium Line Hexa 99556

Важная информация! Среди дизайнеров наибольшей популярностью пользуются именно врезные приборы – они в последние годы все чаще используются для организации освещения в ванных.

Способы установки

По методу крепления светильники бывают поворотными и неповоротными. Вторые встречаются гораздо чаще. У неповоротных моделей крепление жесткое, из-за чего свет попадает только на какую-то конкретную зону (ничего уже не изменить). В данном случае можно использовать несколько отличных вариантов, но без дизайнерского мастерства будет сложно. Опытный специалист поможет создать эффективную осветительную систему, грамотно расставит приборы и продумает оптимальное зонирование помещения, скрывая/выделяя отдельные места. Вместе с тем, количество светильников, скорее всего, будет большим, чем при использовании поворотных моделей.

Отличный вариант – это использование поворотных осветительных приборов. Выглядят такие модели красиво и эффектно, дают больше возможностей при обустройстве освещения в ванной.

Направление света у поворотных приборов легко меняется. Вы сами сможете выбирать зоны для подсвечивания, регулировать положение светильников. Но стоимость подобной системы будет выше.

Другие особенности точечных светильников

Мы выяснили, что у таких светильников больше всего преимуществ, ведь это современные приборы, идеально подходящие для использования в ванной комнате. Что характерно, многие по-прежнему считают такое освещение экзотическим, даже несмотря на стремительное развитие технологий. Люди привыкли, что в помещении есть только один источник света, но в действительности разделение на группы более привлекательно, экономно и эффективно.

Прежде всего, ознакомимся с преимуществами точечных светильников.

1. Весят они немного, что очень даже хорошо.
2. В них применяются эргономичные светодиодные лампочки.
3. Светильники обладают компактными размерами.
4. Современный ассортимент точечных светильников, имеющих влагозащиту, огромен, вы сможете подобрать модель любых форм и цветов.

Ввиду всего, сказанного выше, можно сделать вывод, что такие светильники – это поистине лучший вариант для ванной комнаты.

Видео – Какие бывают точечные светильники

О достоинствах влагозащищенных светильников

В любой ситуации безопасность – превыше всего. Но при проектировании/обустройстве освещения в ванной это особенно актуально. Дело здесь преимущественно в повышенной влажности, брызги воды вполне могут попасть на поверхность светильника. Более того, из-за влажности на светильниках оседает конденсат, ведь имеет место сильное испарение влаги.

Цены на потолочные светильники

потолочные светильники

Также стоит помнить и о других важных моментах.

1. Защищенные от влаги светильники безопасны в использовании, они предотвращают короткие замыкания в электросети, защищают пользователя от ударов током. А все это играет большую роль в обеспечении комфорта и безопасности жильцов.
2. В каждом конкретном случае сложность использования светильников в ванной должна объективно оцениваться. В этом помещении высокая влажность, как уже упоминалось выше, влага постоянно испаряется. Из-за этого работа с электричеством будет особенно опасной.
3. Важны также качество и продолжительность эксплуатации. Приборы с защитой от влаги будут работать без сбоев и достаточно долго (для сравнения: обычные светильники в таких условиях быстро выходят из строя). Как результат – затраты при покупке с лихвой окупаются в достаточно короткие сроки.

На заметку! Конечно, если отдавать предпочтение более технически сложным и, соответственно, более дорогим моделям, то стоит в обязательном порядке осведомиться и о подлинности продукции. Идти за покупками лучше идти в проверенный магазин, имеющий хорошую репутацию, иначе будет риск наткнуться на подделку.

На что обращать внимание при покупке?

При выборе приборов также стоит действовать осторожно. Ознакомьтесь с советами, которые помогут хотя бы примерно определить степень защищенности светильников. Такие советы приведены ниже.

1. Там, где корпус соприкасается со стеклом, требуется соблюдение принципа герметичности.
2. Пружины, которые удерживают усики, должны быть хорошо зафиксированы в одном положении.
3. Стекло прибора должно быть качественным, в особенности, если он будет использоваться в ванной комнате.
4. Для изготовления влагозащищенных моделей используются особые материалы, устойчивые к высокой влажности. Это, как правило, «нержавейка», сплавы алюминия.
5. Прочность упомянутых выше усиков необходимо проверить. Если они качественные, то будут прогибаться с трудом.

Помимо этого, точечные приборы могут быть дополнительно защищены от влаги, если крепежи и основной механизм находятся внутри стены, потолка.

Калькулятор расчета необходимого светового потока ламп для светильников

Как установить своими руками?

Для начала стоит определиться с некоторыми важными моментами, касающимися электрической проводки.

1. Напряжение должно быть низким – 12 В.
2. Распределительная коробка должна располагаться вне ванной комнаты.
3. Важно свести к минимуму кол-во соединений кабелей с высоким напряжением.

А сейчас ознакомимся с пошаговой инструкцией по монтажу.

Шаг первый. Для начала из электропроводки монтируются «гирлянда», к которой в дальнейшем будут подключены сами точечные светильники.

Шаг второй. В потолке в нужных местах необходимо проделать отверстия для светильников. Для резки в примере используется кольцевая пила с алмазным напылением. На электродрель или шуруповерт устанавливается коронка. После нанесения разметки можно приступать к вырезанию отверстий в соответствующих местах.

Шаг третий. Диаметр коронки подбирается максимально точно, иначе отверстие не будет подходить осветительному прибору. К слову, коронки покупают комплектами, а потому нужно выбрать вариант, подходящий по диаметру к корпусу светильника.

Шаг четвертый. Провод, уложенный ранее, извлекается из отверстия, чтобы подключить осветительный прибор.

Шаг пятый. Вместо традиционных патронов у описываемых светильников идет клеммный разъем (обычно есть в комплекте), представляющих собой пару проводов, которые должны подключаться к фазе и нулю. Очень важна здесь хорошая изоляция.

Шаг шестой. После этого устанавливается сам светильник. Его прижимные усики разжимаются и удерживаются, затем в середину продевается провод и прибор вставляется в вырезанное отверстие. Потом, когда усики отпустить, светильник самостоятельно зафиксируется в требуемом месте. Вам же останется только поправить его.

Цены на светодиодные светильники

светодиодные светильники

Шаг седьмой. Лампа крепится разжимным стопорным кольцом. Его следует удалить из прибора перед монтажом лампы.

Шаг восьмой. Лампа вставляется и проверяется на предмет работоспособности (просто нажмите выключатель).

Шаг девятый. Если все в порядке, то прибор окончательно закрепляется.

Важно делать все внимательно, осторожно и в полном соответствии с инструкцией производителя.

Видео – Светильник влагозащищенный «Филлипс»

Видео – Как установить точечные светильники

stroyday.ru

Монтаж проводки для точечных светильников: пошаговая инструкция

Оформление потолка точечными светильниками поможет сделать квартиру уютной и комфортной. Они практичны, но требуют особого подхода к монтажу проводки, который зависит от материала потолка.

Что собой представляет точечный светильник?

Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.

В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.

Схемы подключения

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

• к каждому источнику света подаются два кабеля;
• шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Особенности монтажа

Для того чтобы правильно подключить систему осветительных устройств, нужно подобрать оптимальную схему, мощность ламп и трансформатора. При этом разводка электропроводки под точечные светильники должна происходить в последовательности, которая напрямую зависит от типа потолка.

В натяжные потолки

Устанавливаться точечные светильники могут в подвесных или натяжных конструкциях. Во втором случае все провода нужно уложить до монтажа натяжного полотна. Можно прикрепить их к потолку, но не подключать к питанию, а сделать это после установки светодиодов. Дальше размещают и закрепляют на подвесах светильники, после этого подводят к ним провода и проверяют.

После проверки питание отключают, лампы вынимают и снимают все части, которые могут повредиться от высокой температуры. После монтажа натяжного полотна в материале делают отверстия под споты и производят окончательную установку ламп. Обычные лампы накаливания для таких конструкций использовать не рекомендуется. Лучше взять светодиоды, которые соответствуют мощности более 50 Вт.

В потолки из гипсокартона

При обустройстве в комнате потолка из гипсокартона последовательность монтажа светильников такая же, как и для натяжного потолка. То есть сначала нужно развести проводку, при этом концы кабелей должны свободно свисать. Длина проводов должна быть больше на 15–20 см. Это связано с тем, что крепление проводки производится на основной потолок.

Предварительно можно нарисовать схему, на которой указать места расположения осветительных приборов и точное расстояние от стен и друг от друга. После этого можно приступать к монтажу гипсокартонной конструкции. А монтаж источников света можно выполнять только после того, как поверхность потолка будет зашпаклевана.

Таким же образом поступают, если потолок реечный подвесной.

Выбор сечения проводов

Сечение провода для встроенных светильников зависит от силы тока, который по ним проходит. Она может возрастать при уменьшении напряжения. Рассчитать сечение провода можно двумя способами:

• суммировать мощность всех светильников, которые будут подключены к трансформатору, а затем разделить полученное значение на выходное напряжение распределителя;
• произвести расчет сечения провода на один осветительный прибор. При этом каждой точке будет выделена отдельная линия. В данном случае мощность светильника должна соответствовать выходному напряжению трансформатора.

Если же к этой сети будете подключать и люстру, осуществлять расчет нужно с учетом ее данных.

Трансформаторы

Трансформатором на 12 В пользуются тогда, когда для освещения используются споты аналогичного напряжения. Схема подключения может быть как последовательной, так и параллельной. Различие заключается лишь в том, что кабель от выключателя сначала заводится на трансформатор, а уже с выхода преобразователя идет на лампы.

Мощность трансформатора должна соответствовать количеству используемых ламп. Можно установить два преобразователя. В таком случае от распределительной коробки нужно провести две ветки.

Чтобы обеспечить полноценную бесперебойную работу точечных встроенных светильников в комнате, трансформатор нужно выбирать мощностью на 20% больше суммарной мощности всех подключенных ламп. Например, в комнате будет установлено 8 светильников по 40 Вт. Их суммарная мощность составляет 320 Вт. Значит, трансформатор нужно брать мощностью около 400 Вт.

Делаем проводку

После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.

Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.

Отверстия под светильники

Выбор способа обустройства отверстия для светильников данного типа зависит от вида потолочного покрытия.

В реечном потолке это можно сделать двумя способами. Вырезать отверстие в ламелях реечного потолка нужно еще до его установки. Для этого требуется поставить точку на детали в том месте, где будет располагаться центр светильника, а затем начертить окружность, диаметр которой равен диаметру прибора. В зависимости от инструмента алгоритм действий следующий:

• под ламель положить отрезок бруса, коронку по дереву зажать в дрель или шуруповерт, высверлить отверстие по разметке;
• в центре начерченной окружности высверлить небольшое отверстие, в которое вставить ножницы по металлу и разрезать алюминиевую деталь до края круга с шагом в 5 мм. Должны получиться лепестки. Их нужно загнуть на тыльную сторону и отрезать, оставив 4,5 мм у основания.

Отверстия в гипсокартоне делаются таким же образом. То есть отмечаются места, где будут располагаться светильники, чертится окружность, которая и является шаблоном для использования коронки на дрель. Вырезать отверстие в гипсокартоне можно любым острым инструментом.

Для установки подобной лампы в натяжном потолке не нужно просверливать круглые отверстия. Достаточно просто сделать надрез и установить фиксирующий крепеж.

Подключение

После того как выполнены разводка кабеля, монтаж потолочного покрытия, можно установить точечные светильники на потолок и подключить их к сети. Для этого нужно подвести провода по составленной схеме к соответствующим клеммам спота и надежно зафиксировать их.

Предварительно петли на проложенном проводе нужно разрезать по изгибу и оголить. Для каждой лампы понадобятся два небольших кабеля длиной около 10 см. Нужно оголить около 10–15 мм с каждой стороны и одним концом зажать в соответствующей клемме светильника, а вторым соединить с питающим кабелем. При этом необходимо следовать маркировке спота. Теперь можно пускать напряжение в сеть, чтобы проверить правильность подключения.

Закрепление

Для крепления спотов предусмотрены две скобы по бокам. Нужно перед установкой их отогнуть вверх до упора, изделие вставить в отверстие в потолочном покрытии. Делать это нужно таким образом, чтобы провода, идущие к светильнику, не попали под зацепы. Теперь эти крепления монтируют к точке на основном потолке. После этого можно подключить питающий кабель к выключателю и распределительной коробке.

Проводка для поворотных светильников

Поворотные конструкции способны изменять угол направления освещенности. Они имеют некоторые преимущества, поскольку могут подсветить труднодоступное место.

Последовательность действий для подключения их точно такая же, как было описано ранее.

electrika.online
