Схема подключения видеодомофона

В случае его потери — вызывная панель, камера, иные части технического решения — просто перестают работать. Проводные системы построены на достаточно понятном принципе.

В них используются:

1. средства отображения сигнала внутри дома;
2. камера, одна или несколько;
3. вызывная панель;
4. система энергообеспечения;
5. электромеханический или электромагнитный замок.

Как подключить видеодомофон в частном доме или на ином объекте — зависит от его конкретного инженерного решения, в частности, принципа распределения питания. Различаются по конструкции и типу монтажа и отдельные составляющие системы.

Составляющие части видеодомофона

От количества, принципа питания и типа составляющих видеодомофонной системы зависит порядок и рекомендуемый способ монтажа.

Схема подключения видеодомофона в частном доме может иметь разную конфигурацию, в зависимости от конкретных технических характеристик отдельных устройств.

Есть и определенные рекомендации относительно мест расположения блоков, которые позволят использовать оборудование комфортно, интуитивно.

Вызывная панель

Схема подключения видеодомофона всегда включает вызывную панель. Без нее система контроля доступа просто не имеет смысла.

Вызывные панели видеодомофонов

Данный блок может быть нескольких типов:

• только с кнопкой вызова, управление замком не производится;
• с кнопкой вызова и управления отпиранием двери;
• со встроенной видеокамерой, двух уже перечисленных типов.

Ответ на вопрос, как подключить видеодомофон, обязательно должен содержать информацию об удобном месте монтажа вызывной панели. Она располагается на высоте около 155 см от уровня земли.

Это позволит сразу ее идентифицировать и удобно нажимать. Одновременно, камера сможет держать в кадре лицо человека практически любого роста — от маленького до выше среднего.

Блок питания

Однозначно сказать, как подключить видеодомофон самостоятельно схема подключения — невозможно.

Блок питания для видеодомофона

Современные системы реализуют сразу три типа распределения питания:

1. с одним питающим кабелем, с блоком преобразования внутри переговорного устройства или внутреннего монитора;
2. с одним внешним блоком питания, располагаемым внутри помещения;
3. с отдельным блоком преобразования, к которому подключается вызывная панель или электромагнитный, электромеханический замок.

Одно можно сказать точно. Подключение видеодомофона в частном доме должно делаться согласно схеме и рекомендациям, приведенным в документации к купленной системе. При этом можно с некоторой свободой манипулировать конкретными местами расположения блоков питания и трансформаторов, используя удлинители или качественный кабель.

При этом не следует забывать об ограничениях некоторых типов линий. Например, если делается подключение видеодомофона по витой паре — рекомендуется не превышать длину прокладки трассы в 100 м.

Замок

Выбор замка зависит от желаемого функционала.

Замок для домофона с видеонаблюдением

При отключении питания отдельные классы устройств ведут себя по-разному.

• Электромеханический замок удобен, если рассматривать, как подключить видеодомофон в квартире. При отключении питания он остается в закрытом состоянии. Рекомендуется выбирать модель, которую можно открыть вручную при помощи ключа или ручки.
• Электромагнитный замок разблокируется при отключении питания. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти. Но совсем не привлекательный для частного дома.

Устанавливать устройство нужно согласно рекомендациям производителя. Лучший способом обеспечить постоянную работоспособность замка — покупка источника бесперебойного питания или дополнительного аккумулятора.

Монитор

В современных видеодомофонах используются удобные, плоские панели. Это может быть устаревшая модель с ламповой подсветкой или современная, в которой используются светодиоды.

Некоторые изделия позволяют провести подключение видеодомофона к видеорегистратору, имеют стандартизированные интерфейсы для цифровой или аналоговой передачи сигнала.

Установка и подключение монитора производится согласно инструкциям производителя. В отдельных системах данное устройство может играть роль головной распределительной станции питания.

Монитор для видеодомофона

У некоторых моделей есть возможность, как подключить веб камеру к домофону (кроме идущей в комплекте или встроенной в вызывную панель), что позволит значительно расширить возможности наблюдения.

Провода

Ответственные производители предлагают в комплекте поставки соединительные провода.

Однако в большинстве случаев такой набор неудобен. Кабели недостаточно длинные, чтобы обеспечить удобный монтаж даже в пределах квартиры.

Поэтому пользователи часто задаются вопросом, какой тип провода выбрать.

Особенно, когда решается задача, как подключить домофон с камерой. Ответить на все вопросы поможет документация на устройство.

В видеодомофонах используются три типа линий:

1. для распределения питания между отдельными составляющими удобно применять многожильный сигнальный кабель. Некоторые его типы позволяют вести прокладку даже в открытом грунте, на воздухе без дополнительной защиты;
2. для передачи видео и аудио чаще всего применяются коаксиальные кабеля. Они обеспечивают значительную длину прокладки;
3. цифровые устройства — используют для передачи витую пару. Не стоит покупать кабель пятой категории, предназначенный для высокочастотного сигнала. Достаточно недорогого, особенно, если он позволяет вести прокладку на открытом воздухе.

Все соединения в системе ведутся строго по рекомендациям производителя видеодомофона. Сложностей у пользователей практически не возникает.

Современные кабели имеют маркированные разными цветами жилами для их распознавания, а на выводах компонентов системы — имеются клеммные гребенки или интерфейсы, не дающие возможностей на ошибку.

Пайка или лужение концов кабеля не производится. Однако для защиты от возможных неприятностей в виде неустойчивого контакта — для прокладки линий рекомендуется выбирать медный провод.

Поэтапная самостоятельная установка домофона

Первое правило удачного монтажа — заранее определить места установки отдельных частей оборудования.

После этого:

• определяется достаточная длина кабеля с допусками для удобного соединения;
• проделываются штробы, снимается обшивка в местах прохода кабеля, прорезаются канавки в деревянных конструкциях под провода;
• если есть возможность — глубина посадочных мест под провод должна быть достаточной для укладки тонкой гофротрубы. При протяжке линии в зоне металлических конструкций — пластиковая трубка или кабельный канал устанавливаются обязательно.

После прокладки кабеля приступают к монтажу оборудования. Первым врезается замок. Для этого, возможно, стоит пригласить профессионального плотника или мастера, занимающегося установкой подобных устройств в стальных дверях.

Далее — размещают источники питания. Если при этом с внутриквартирными не возникает сложностей, то с отдельным трансформатором для подключения внешних камер и вызывной панели они могут возникнуть.

Данный блок должен устанавливаться в щиток подъезда. В частном доме для него выбирают защищенное от влаги место, по возможности монтируют короб с дверкой.

Закладка проводов при монтаже видеодомофона

В случае, если отдельные составляющие системы предусматривают вкладную установку — под них выбивают соответствующие углубления в стенах, вырезы в дверной коробке и другие достаточные по размеру места.

Для компонентов с накладным монтажом — размечают места посадки шурупов и другого крепежа, сверлят необходимые отверстия, проводят другие работы. Приборы на данном этапе не подключают.

Предпоследним этапом является соединение всех устройств в единую сеть. Для этого проводят коммутацию для каждого элемента видео домофонной системы, подключают кабеля, крепят оборудование на заранее подготовленные места.

Действовать нужно внимательно, чтобы потом не переделывать. Все устройства подключаются по одному, это упрощает работу.

Завершающим этапом является заделка. Штробы в стенах замазывают бетонным раствором или гипсовой штукатуркой, возвращают на место элементы отделки.

Приборы, которые устанавливались на выдолбленные или вырезанные места — закрепляют, замазывают, закрывают декоративными элементами или заделывают иным способом щели по периметру. После этого остается только проверить работоспособность видеодомофона.

Заключение

Главное при самостоятельной установке видеодомофонной системы — не отклоняться от рекомендаций производителя.

Играет роль абсолютно все: типы используемого кабеля, протяженность линий, расположение источников питания.

Если приобрести нужные провода не представляется возможным — нетрудно купить аналог. И тогда достаточно будет действовать внимательно, не торопиться.

Если все делать правильно — видеодомофонная система будет работать долго, стабильно, полностью показывая свою функциональность и несомненную полезность.

Видео: Подключение видеодомофона — вызывной панели, контроллера, считывателя, электро-механического замка

bezopasnostin.ru

Как подключить видеодомофон своими руками, подробные схемы и инструкции

В настоящее время видеодомофоны устанавливаются в целях безопасности не только в офисных помещениях, но и частных домах, квартирах. Они постепенно вытесняют более традиционные аудиоустройства. Решившись на подключение видеодомофона своими руками, необходимо знать о таком устройстве все: от стандартного комплекта до возможных вариантов подключения.

Одними из компонент видеодомофона являются монитор, выводящий картинку происходящего за дверью, и вызывная панель видеодомофона, в которую вмонтирована камера.

Хозяин дома будет заранее знать своего гостя. Современный рынок предлагает широкое разнообразие устройств в различных их вариациях, благодаря чему каждый желающий найдет для себя оборудование, устраивающее его функциональными возможностями и стоимостью.

Содержание:

1. Подробно — что необходимо для установки
2. Схема подключения и инструкция по монтажу
3. Дельные советы мастеров
4. Заключение

Что может потребоваться для выполнения работ

Прежде чем осуществить подключение домофона, необходимо подготовить все самое необходимое. В первую очередь это непосредственные составляющие системы:

• Блок питания
• Замок
• Монитор
• Соединительные провода
• Вызывная панель видеодомофона

Блок питания

Назвать требования, предъявляемые к блоку питания, очень трудно. Они во многом зависят от количества составляющих, которые он будет снабжать энергией (камеры, замок и т. д) и условий эксплуатации. Если его нет в комплекте с приобретенной системой, следует посчитать потребление всех подключаемых элементов и докупить.

Замок

Когда подключается видеодомофон, необходимо подумать о замке, с которым ему предстоит взаимодействовать.

Он бывает одного из следующих типов:

• Электромагнитный
• Электромеханический

Разница между ними проста и понятна. Электромеханическая модель основана на обычном механическом замке, который закрывается и открывается при помощи электрического привода.

Чему отдать предпочтение при установке видеодомофона своими руками – каждый определяет сам в зависимости от предъявляемых требований и эксплуатационных условий. Когда питание в системе падает, устройство продолжает надежно защищать дверь и может быть открыта/закрыта обычным ключом.

Электромагнитная модель представляет собой пару магнитов, которые не дают двери открыться. Недостаток очевиден – при падении напряжения его он отключается и не обеспечивает должной надежности.

Электромеханические замки – это прекрасное решение для пожароопасных помещений, на общих входных дверях, когда подключают видеодомофон к подъездному домофону или необходимо быстро и разово отпереть все двери. Выбирая видеодомофон для частного дома или квартиры предпочтение отдают второму типу.

Монитор

Монитор непосредственно контактирует с вызывной панелью видеодомофона и предназначен для отображения картинки, происходящей снаружи за калиткой или дверью. Он также используется для организации связи и дистанционного управления запорными замками. Устанавливать его можно в любом удобном месте.

Соединительные провода

Для подключения домофона необходимо проложить соединительные провода – от них будет непосредственно зависеть качество и надежность всей системы. Обязательное внимание обращают на изоляцию, чтобы она защищала передаваемый сигнал от внешних воздействий.

Чтобы соединить монитор и вызывную панель видеодомофона, рекомендуют модель провода ШСМ, который состоит из трех жил:

• Желтый (для трансляции видео)
• Синий (для звука)
• Оранжевый (питание, 12 V)

Такой кабель для подключения видеодомофона подходит только в случаях, когда расстояние между приборами не превышает 30-40 м.

Если оно более 50 м, следует прокладывать коаксиальный кабель (сопротивление – 750 Ом). Если имеются другие камеры, расположенные по территории – от них используют этот же провод.

Замок при подключении соединяют проводом, сечение которого не менее 0.75 мм. кв., например, ШВВП.

Вызывная панель для видеодомофона – голова системы

Одним из главных устройств системы является вызывная панель видеодомофона: от ее качества и возможностей зависит последующая организационная схема. Она является своеобразным заградительным барьером, посредством которого оператор или владелец сам принимает решение пускать гостя или нет.

Таким образом, вызывная панель видеодомофона – устройство, посредством которого происходит индикация посетителей и связь между сторонами. Чаще она напрямую подключается к монитору и получает от него питание.

В зависимости от модели и схемы вызывной панели домофона в корпусе могут быть следующие элементы:

• Предназначенное для управления замком реле
• ИК подсветка, обеспечивающая возможность снимать в темное время суток
• Микрофон и динамик, составляющие переговорное устройство для двусторонней связи
• Небольшая видеокамера

Выбирать вызывную панель видеодомофона, следует исходить из эксплуатационных условий. Если все части системы приобретаются отдельно друг от друга, придется учитывать, чтобы видеосигнал, передаваемый камерой, соответствовал принимаемому на мониторе.

Смотрим о вызывной панели:

Если вызывная панель видеодомофона монтируют непосредственно на улице, предлагаются более дорогостоящие, но безопасные антивандальные устройства. Они стойки к механическим воздействиям, защищены от капризов природы.

Для подключения домофона к подъездному домофону продаются многоабонентные модели.

Рабочие инструменты

Помимо основных составляющих для подключения видеодомофона потребуются:

• Кусачки и пассатижи
• Набор отверток
• Паяльник и припой
• Перфоратор, дрель, набор буров и сверл
• Тестер или мультиметр

Схема подключения и поэтапное выполнение работ

Д ля частного дома схема видеодомофона выглядит следующим образом:

• Центром всей системы является вызывная панель, расположенная на входе
• К ней подключаются замок, блок питания и монитор (последние два должны питаться от розетки 220 В)

Однако схему подключения видеодомофона в многоквартирном доме, придется немного изменить:

• Центром системы является специальный контроллер
• К нему подсоединяются электрический замок, блок вызова, монитор и кнопка выхода

Вначале необходимо определиться с месторасположением вызывной панели видеодомофона. Самое оптимальное место – непосредственно около входа на высоте 1.4-1.6 м от земли. Это значение можно выбрать самому, но необходимо, чтоб посетителю было удобно звонить, а не вставать на носки.

Смотрим видео, подробная инструкция:

Обзорный угол встроенный видеокамеры – около 60 градусов. При этом он должен охватывать все основное пространство около входа. Продаются специальные уголки, позволяющие развернуть панель на 35-50 градусов. По возможности ее можно замуровать в стену – улучшатся антивандальные свойства.

Оборудовав площадку для панели и сделав сквозное отверстие для провода, она крепится при помощи идущих в комплекте дюбелей. Осуществляя подключение оборудования с улицы, следует учесть возможность попадания солнечных лучей в объектив, при необходимости сделать козырек.

Затем наладка видеодомофона заключается в монтаже монитора. Располагать его можно в любом удобном месте: непосредственно у входной двери или в желаемой комнате. Но не следует увеличивать расстояние между ним и вызывной панелью, иначе затухающий видеосигнал будет нечетким.

Если осуществляется подключение к более чем одной камере, их пускают по разным линиям. Амплитуда стандартного сигнала – 0.7 В, поэтому чрезмерная нагрузка приведет к его потере.

Следующий этап установки видеодомофона – прокладка проводов. Чему отдать свое предпочтение – описывалось выше. При этом все провода должны располагаться в экранированной оплетке, исключающей возможные помехи.

Смотрим видео, стандартная установка:

Прокладывать соединительную линию рекомендуют по плинтусам или в специальных коробах по стенам. Она должна быть максимально недосягаема, чтобы посетитель случайно ее не оборвал.

Следует также придерживаться нескольких советов:

• Недопустима прокладка телефонной лапшой
• Поблизости не должно быть мощной электропроводки или силовых линий
• Линию нужно стараться делать из одного куска без соединительных колодок
• Строго нужно придерживаться обозначениям в прилагаемой к оборудованию инструкции

Смотрим видео, подключение к замку:

Продолжая подключение видеодомофона установкой электрического замка. Слесарные работы можно опустить, выделив лишь несколько главных моментов

• Питание проводят от отдельного источника с гальванической развязкой с монитором и панелью
• Если постараться запитать его от других элементов – мощности будет недостаточно, и он либо будет нестабильно работать
• Электрический замок соединяется с панелью двужильным кабелем
• Контактное реле, питающий блок и замок соединяются последовательно
• Устанавливая реле, учитывается потребность замка. Большинство моделей выдают 12 В и ток до 10. Если напряжение выше – ток понижают

Собрав все воедино и практически завершив подключение , остается последний этап: проверить систему. Если качество сигналов устраивает, все работает исправно – можно приступать к эксплуатации.

Несколько полезных советов

Независимо какова схема установки видеодомофона, следует придерживаться нескольких рекомендаций:

• Не нужно устанавливать панель на подвижных частях дверей – постоянные встряски могут стать причиной смещения объектива (даже доли миллиметра существенно уменьшают обзорный угол)
• На вызывной панели, с обратной стороны, имеется пломба – ее нельзя повредить подключая видеодомофон, чтобы не возникало проблем с гарантией
• Зажимать винты панели следует после того, как вся система будет собрана и проверена, это упростит внесение поправок
• Осуществляя подключение видеодомофона в многоквартирном доме и ведя проводку от входной двери на большое расстояние, устанавливают специальные усилители сигнала

Подводим итоги

Получив ответ на вопрос как правильно подключить видеодомофон своими руками, можно непосредственно приступать к работе. Однако чувствуя неуверенность в силах, следует обратиться к специалистам.

moysignal.ru

Как подключить видеомагнитофон к телевизору | Televizor-info.ru

Если у Вас есть видеомагнитофон и чувство ностальгии по фильмам из старой коллекции — не беда. Существует множество способов того, как подключить видеомагнитофон к телевизору.

data-ad-client=»ca-pub-2575503634248922″
data-ad-slot=»3433597103″
data-ad-format=»link»>

Подключение с помощью RCA кабеля

В старых видеомагнитофонах почти всегда присутствуют RCA разъемы, поэтому при наличии таковых на телевизоре, самым простым способом соединения будет использование RCA кабеля. Подключение видеомагнитофона требует двух наборов кабеля: один нужен для записи информации с телевизора на кассету, второй — для воспроизведения.

Кабели имеют цветовую маркировку желтого (видеосигнал), белого (левый аудиоканал) и красного (правый аудиоканал) цвета для упрощенного подключения, которое должно занять всего несколько минут.

1. Вставьте желтый, красный и белый штекеры кабеля в соответствующие AV OUT разъемы на телевизоре.

2. Подключите другие концы кабеля к гнездам AV IN на видеомагнитофоне. Это соединение передает сигнал на видеомагнитофон для записи телевизионных программ.

3. При помощи второго набора соедините AV IN разъемы на задней панели телевизора и гнезда AV OUT на видеомагнитофоне. Это соединение позволяет воспроизводить изображение с кассеты на телевизор.

Если Вы не планируете записывать телепередачи, можете использовать только один кабель.

Подключение с помощью SCART кабеля

Если на телевизоре отсутствуют RCA разъемы, не отчаивайтесь. Большинство новых телевизоров выпускаются с разъемом SCART. Если Вам повезет, то на видеомагнитофоне также есть подобный разъем. При помощи SCART кабеля можно осуществить соединение с высоким качеством передачи сигнала.

Если на видеомагнитофоне нет SCART выхода, можно использовать кабель SCART-RCA.

Может случиться так, что на Вашей модели магнитофона будет только S-Video разъем для передачи видеосигнала и пара «тюльпанов» для передачи аудио сигнала. Тогда лучшим выходом станет использование специального кабеля SCART-S-Video-RCA.

Подключение с помощью коаксиального кабеля

Соединить видеомагнитофон с телевизором можно также с помощью коаксиального кабеля с сопротивлением 75Ом. Для этого необходимо:

1. Приобрести соответствующий кабель.

2. Отсоединить антенну от телевизора.

3. С помощью коаксиального кабеля соединить гнездо антенны телевизора с выходом RF OUT на видеомагнитофоне.

4. Подключить антенну к видеомагнитофону в разъем RF IN.

Нужно сказать, что соединение с помощью коаксиального кабеля обеспечит не такое высокое качество передачи сигнала, как RCA и SCART соединение. Возможно наличие незначительных помех или шумов.

Вывод

Как Вы убедились, существует несколько способов соединить видеомагнитофон с телевизором. Все зависит от того, какие конкретно разъемы присутствуют на Вашей технике. Выберите наиболее оптимальный вариант, который Вам подойдет.

на Ваш сайт.

televizor-info.ru

Подключение камеры к телевизору обзор различных вариантов

Существует несколько причин, по которым может понадобиться подключение камеры видеонаблюдения к телевизору. Прежде всего, это вопрос удобства. Если система видеонаблюдения установлена дома, то не слишком удобно каждый раз включать компьютер, чтобы посмотреть кто пришел. Настроив передачу видео на телевизор, достаточно несколько кнопок. Вторая причина — это экономия денежных средств, в данном случае экономим на приобретении отдельного монитора, совместимого с интерфейсом видеорегистратора.

Существует множество частных случаев, когда экономически целесообразно. К примеру, разводка системы видеонаблюдения подъезда с одной камеры на несколько устройств приема.

Smart TV + IP видеокамера — самый простой способ

Технология Smart TV, которая обеспечивает телевизору выход в Интернет, уже давно не является новинкой на рынке. К тому же существует множество аксессуаров – клавиатуры и мыши для телевизора облегчающие работу в интернете и ввод данных. Главное преимущество использования TV для просмотра IP видеокамер — это большой экран, изображение на котором можно рассмотреть с другой части комнаты.

Как подключить к телевизору камеру видеонаблюдения? регистрируются на сервисе видеонаблюдения iDOM24.Ru или любом другом, который предоставляет аналогичные услуги. Нужно зарегистрировать учетную запись и добавить все IP видеокамеры используя их уникальные номера. Устройства можно сгруппировать в зависимости от их реального местоположения или тематики передачи данных. Интерфейс оболочки довольно прост. Среди представленного списка можно выбрать и активировать подачу изображения с одной видеокамеры.

Телевизор со Smart TV настраивается для получения доступа в сеть, согласно данным, которые предоставляются провайдером. Осуществляется вход в интернет с телевизора, затем набирается адрес сайта iDOM24.Ru и осуществляется вход на собственную учетную запись, где и выбирается камера к просмотру.

Подключение аналоговой камеры через RCA

Рассмотрим, как подключить аналоговую камеру к телевизору. Для этого не нужна новая продвинутая модель TV, будет вполне достаточно устройства с интерфейсом подключения композитного сигнала – RCA.

Как правило, аналоговые камеры видеонаблюдения осуществляют передачу сигнала через BNC разъем, поэтому необходимо создать переходник с BNC на RCA. Для этого необходимо приобрести BNC коннектор папа и стандартный коннектор «тюльпан». Оба устройства соединяются коаксиальным кабелем на 75 Ом. Подключив переходник к соответствующим разъемам на камере и телевизоре, необходимо осуществить настройки принятия сигнала. У большинства моделей телевизоров режим Композит или AV.

Передача изображения с одной видеокамеры на несколько принимающих устройств

Ситуация довольно распространенная, если система . Сигнал от одной камеры необходимо распределить на все квартиры, учитывая, что не каждый захочет купить монитор с разъемом hdmi vga для просмотра. В этом случае придется приобрести дополнительное устройство из расчета одно на лестничную площадку – модулятор ТВ сигнала.

Устройство осуществляет выведение изображения передаваемого видеорегистратором на все телевизоры, находящиеся в здании, при условии, что все они подключены к одному провайдеру кабельного телевидения. В противном случае понадобиться столько устройств, сколькими провайдерами пользуются жильцы дома. Принцип действия устройства довольно прост, прибор добавляет в коллективный канал передачи телесигнала еще один информационный поток, который будет вести вещание на свободной частоте. Настроить его на определенный канал можно самостоятельно стандартными средствами настройки телевизора. Перебить/заменить реально вещающий канал выходит очень редко. Как подключить уличную видеокамеру к телевизору при помощи модулятора? Довольно просто — устройство устанавливается в кабель передачи ТВ «на разрыв», наиболее удобно это сделать уже непосредственно в квартире. В это же устройство через обычный коннектор типа «тюльпан» или непосредственно от видеокамеры. На корпусе устройства задается частота (номер канала) которая по которой теперь будет осуществляться передача изображения с видеокамеры. На выходе установлен стандартный телевизионный делитель, при помощи которого можно подключить до 4 телевизоров. Учитывая, что модулятор является активным устройством и улучшает качество сигнала, его приобретение будет весьма полезным.

Передача изображения из нескольких видеокамер на несколько телевизоров

Задача, которую решает следующий прибор несколько шире. Он не только выводит изображения из нескольких видеокамер на произвольное количество телевизоров, но и позволяет транслировать его на мобильные устройства в зоне уверенного приема Wi-Fi связи. При этом неважно являются ли камеры аналоговыми или IP устройствами, главное, чтобы имел возможность доступа в интернет.

Как настроить подключение камеры видеонаблюдения к телевизору через медиасервер?

• Медиасервер подключается к телевизору через HDMI порт;
• Создается учетная запись ресурса Google Play для медиасервера;
• Скачивается программа от производителя камеры или регистратора, под соответствующую операционную систему и устанавливается на медиасервер;
• В программе осуществляется подключение к регистратору или камере;
• Непосредственно на телевизоре находим канал передачи данных и после входа получаем доступ к программной оболочке.

Основным недостатком данного метода является сложная установка и настройка устройства, которую осилит не каждый пользователь. В качестве дополнительных преимуществ можно отметить недокументированные функции устройства. В местах приема Wi-Fi сигнала медиасервер может транслировать видео из камер на мобильные устройства. Принимать сигнал и пользоваться сервисом могут смартфоны и планшеты с установленной программой IVMS-4500.

Подключение WEB камеры

Существует несколько способов, как подключить веб-камеру к телевизору. Для начала оговоримся, что речь пойдет об обычных цифровых телевизорах, не предназначенных для работы со скайпом и веб-приложениями. Такие устройства имеют собственные веб камеры с более чувствительным микрофоном, в большинстве своем прошитые для работы с конкретной моделью, в лучшем случае отдельной линейкой телевизоров одного производителя. Попытки перенести веб-камеру на другой TV или обычный компьютер заранее обречены на провал. Точно так же практически несовместимы WEB камеры и регистраторы, несмотря на то, что у большинства современных моделей имеет USB выход для работы с мышью.

Для подключения WEB камеры необходимо, соблюсти ряд технических требований.

1. Во-первых, должна иметь разъем VA/In/Out, некоторые современные модели имеют исключительно USB коннектор и, к сожалению, тенденция перехода именно на этот стандарт сохраняется.
2. Во-вторых, необходимо иметь провод переходник. У некоторых камер он продается в комплекте с устройством. Провод имеет следующий вид: с одной стороны миниджек, с другой — тройник с коннекторами типа тюльпан, два из них отвечают за стереозвучание, а один за передачу видеосигнала. Разъемов может быть и два, если камера дает монофоническое звучание.

Разъемы вставляются в соответствующие гнезда в телевизоре с соблюдением цветной маркировки. Такой способ работает даже с самыми старыми телевизорами, у которых гнезда не маркированы. Угадывать какое гнездо, за что отвечает необходимо либо по надписям на задней панели, либо экспериментально. Метод проб абсолютно безопасен для обоих устройств, в случае ошибки пользователь просто не увидит изображения или не услышит звук.

ohranivdome.net

Как подключить телефон к телевизору Самсунг: инструкция

В статье опишем, как подключить телефон к телевизору Самсунг. Остановимся на каждом из доступных вариантов. Прежде чем пошагово указать, как подключить смартфон к телевизору, в том числе и Самсунг, стоит разобраться на каких именно моделях есть функция «Screen Mirroring».

Функция «Screen Mirroring» позволяет дублировать экран смартфона / планшетного компьютера от Самсунг, без каких-либо кабелей. Таким образом, все действия, производимые с телефоном / планшетом будут отображаться на экране телевизора.

Хотелось бы отметить, что не все современные ТВ обладают вышеуказанной функцией. Если у вас модель серии F, J, K и M, для более точной информации, необходимо проверить возможности именно вашего устройства. Посмотреть данную информацию можно:

• открыв инструкцию пользователя, а именно раздел «Соединение с мобильным…», не нашли упоминания о «Screen Mirroring» — значит ваше устройство не поддерживает данную функцию;
• обратившись в online чат Самсунга ежедневно с 9 до 20 (МСК), по ссылке на официальный сайт поддержки пользователей http://livechat.support.samsung.com/Customer/Notice.aspx?Code=-200

Таким же образом проверьте смартфон и планшет. Убедившись в том, что ваше устройство и мобильные устройства, поддерживают функцию, переходим к настройкам. Хотелось бы оговориться сразу, что функция «Screen Mirroring» намного упрощает передачу информации, но при ее отсутствии возможность также есть.

Screen Mirroring

Функция поможет легко и быстро настроить доступ к мультимедиа на вашем устройстве, выглядит это как на скриншоте ниже.

Для удобства разделим инструкцию согласно версий Андроида.

Android 4.x и 5.x

 Android 6.x

• на планшете / смартфоне откройте панель быстрых настроек – проведя пальцем по экрану сверху вниз;

• «Быстрое подключение» и в результате поиска выберите в списке ваш ТВ;

Android 7.x

• на планшете / смартфоне открывает панель быстрых настроек, путем перемещения пальца сверху экрана вниз;

• разверните панель полностью потянув еще раз вниз → далее проведите слева – направо для отображения «Дополнительные настройки» → «Smart View».

• далее выбираем также из найденного списка наш ТВ и ждем подключения.

Переходник и кабели

Помимо зеркальной технологии, есть и другой способ подключить мобильный телефон к телевизору Самсунг, о том как — расскажем дальше. Итак, нам потребуется HDMI кабель и переходник MHL, ну и собственно телефон / планшет с поддержкой MHL технологии и смарт ТВ. Есть оригинальные переходники от Самсунг и прочие от разных производителей.

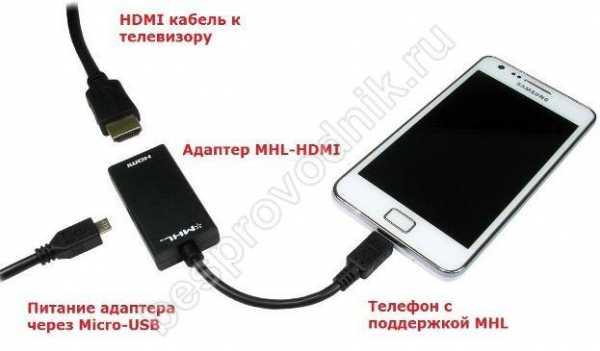

Переходим к подключению, детально показано на изображении:

• подключаете телефон / планшет к переходнику;
• кабель питания микро USB к розетке либо через power-bank – без дополнительного питания функционировать возможно не будет или передача будет затормаживать – читайте инструкцию производителя;
• HDMI соответственно в разъем на переходнике и в ТВ — разъем Самсунга.

Далее включаем телевизор и выбираем выход «HDMI …» номер зависит от номера на панели телевизора, и сразу видим экран нашего смартфона / планшета.
Вот несколько способов подключить телефон / смартфон к TV Самсунг.

besprovodnik.ru

Как подключить внешнее устройство к телевизору samsung при помощи

Описание

Одним из самых распространенных способов подключения внешних устройств к ТВ остается аналоговое композитное подключение (тюльпаны).

При композитном подключении используется 3xRCA кабель, состоящий из трех проводов, обычно промаркированных желтым, белым и красным цветами (по однуму из проводов передается видео, по двум другим — стереозвук). Цветовая маркировка используется для удобства, по своим характеристикам 3 кабеля идентичны (взаимозаменяемы).

Композитное подключение уступает по качеству передачи сигнала цифровому HDMI подключению, поэтому при наличии выходов HDMI на внешнем устройстве, рекомендуется использовать именно HDMI-подключение.
Для настройки:

[01] Подключите провода к внешнему устройству (приставке, видеоплееру): желтый — к видеовыходу, красный и белый — к аудиовыходам.

[02] Подключите провода к ТВ: желтый — в разъем VIDEO (Y), красный и белый — в разъемы AUDIO L и R.

• Расположение разъемов может отличаться в зависимости от модели ТВ.

• В некоторых моделях подключение осуществляется только через переходник.

[03] Выберите источник «AV».

Для этого нажмите кнопку «SOURCE» на телевизионном пульте > Отобразится список источников > Выберите «AV» > Нажмите кнопку ВВОД.

[04] Убедитесь, что питание внешнего устройства включено и оно работает.

[05] Если все вышеуказанные действия были выполнены, на экране ТВ отобразится сигнал с внешнего устройства.

Теперь для управления используйте пульт внешнего устройства.

[06] Если изображение и звук так и не появились, проверьте ещё раз правильность подключения проводов к устройству и к ТВ, проверьте исправность проводов, правильность настроек видеовыхода внешнего устройства, попробуйте подключить другое устройство для проверки.

mcgrp.ru
