Подключение лед лампы в светильник дневного света: Замена люминесцентных ламп на светодиодные

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные – База знаний Novolampa

Благодаря экономичному электропотреблению, безопасности и высокому сроку службы, в настоящее время светодиоды уверенно вытесняют многие традиционные источники света. В частности, на светодиодные аналоги повсеместно стали заменяться люминесцентные лампы типа T8.

Часто требуется не замена всего светильника целиком, а простая установка светодиодных ламп в уже существующие. И чтобы сделать этот процесс максимально простым, производители светодиодных ламп изготавливают их с таким же цоколем (G13), а размеры полностью повторяют размеры люминесцентных ламп (D=26мм L=600 мм / 900мм / 1200мм / 1500мм / 2400 мм). Остается только немного модернизировать электрическую схему и можно устанавливать светодиодные трубки.

Рассмотрим подробнее особенности установки светодиодных трубок (ламп) Т8 в светильники для люминесцентных ламп.

В зависимости от типа светодиодной лампы существует два варианта установки ламп:

• С подключением ламп на AC 220V (подходит для любой исходной ПРА).
• С подключением ламп на AC 110V (подходит только для светильников с ЭмПРА).

Обратите внимание!

1. При установке нескольких ламп в один светильник используйте параллельное подключение. Не допускается последовательное подключение, т.к. это приводит к перепадам напряжения и повреждению драйвера лампы.
2. Работы по замене должны выполняться квалифицированным персоналом в соответствии с нормами и требованиями безопасности.

1. Подключение ламп на AC 220V:
Первый вариант требует непосредственного питания ламп от электросети 50 Гц 220 В. В этом случае нужно предварительно удалить все элементы пускорегулирующей аппаратуры: электронный блок или элементы электромагнитной ПРА (стартер, дроссель и прочее). Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп.
Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
4. Вставьте светодиодные лампы.
5. Включите электропитание.

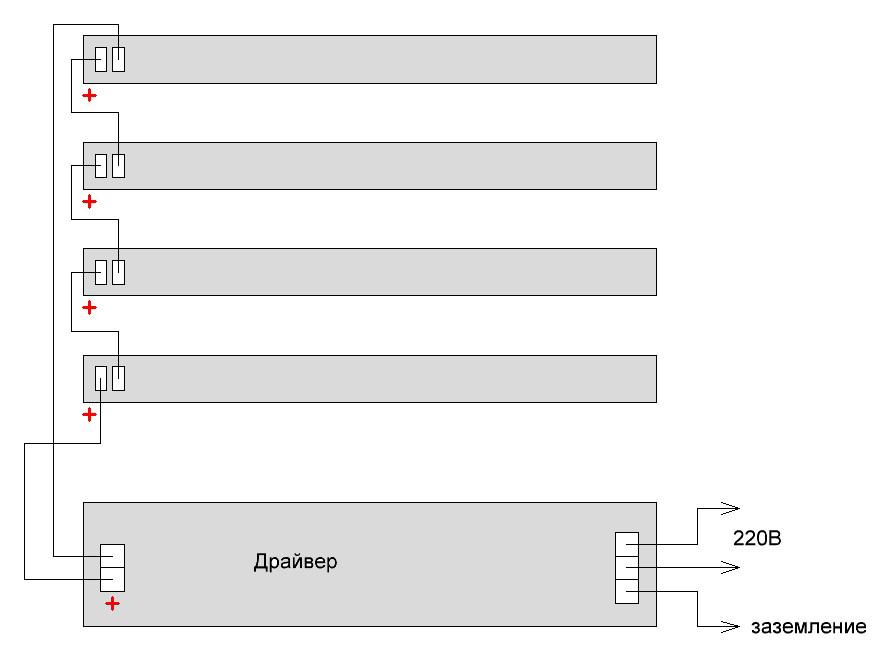

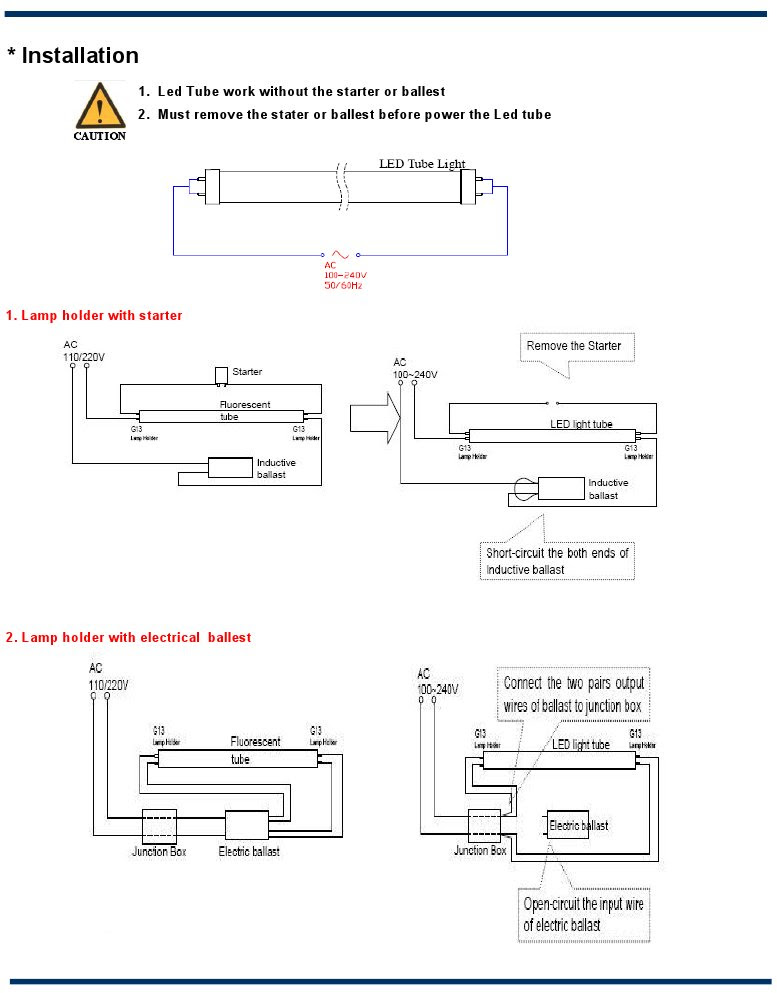

Схема подключения светодиодной лампы прямого включения 220В

После удаления ПРА светильники должны выглядеть примерно как на фото ниже (переделан светильник на две лампы длиной 1200 мм). Для соединения контактов используйте клеммы.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В. При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше. Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
4. Вставьте светодиодные лампы
5. Включите электропитание.

Поворотный цоколь. На что еще следует обратить внимание:

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом. Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон. Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам.

Цоколи светодиодных ламп: а) не поворотный б) поворотный.

Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Как заменить в светильнике лампы светодиодными

В настоящее время офисы, магазины и цеха промышленных предприятий, как правило, освещаются светильниками с люминесцентными лампами дневного света, в которых в качестве пускорегулирующего устройства используется балластный дроссель.

По сравнению с лампами накаливания люминесцентные лампы в пять раз экономичнее, срок службы у них в несколько раз больше, но, тем не менее, периодически их приходится заменять и нести расходы на покупку новых ламп и стартеров, оплату услуг электрика и утилизацию. К большому недостатку старых светильников также относятся низкий КПД (50% энергии теряется на балластном дросселе), мигание ламп при их старении и появляющийся дребезжащий шум балластного дросселя частотой 50 Гц.

В современных светильниках с люминесцентными лампами вместо балластного дросселя применен электронный балласт (пускорегулирующий аппарат), благодаря которому КПД стал более 90%, мигание ламп и шум больше не доставляют дискомфорт, но остальные недостатки остались. Примером таких светильников может служить модельный ряд ЛПО и ЛВО прямоугольной и квадратной формы (для потолков вида Armstrong) российского завода «Ксенон». Светильники дешевые и качественные, в моем кабинете на работе висят четыре двойных светильника, установленных более двух лет. Пока заменять лампы и ремонтировать светильники не приходилось.

Устройство линейных светодиодных ламп

В продаже появились светильники нового поколения, по габаритным размерам и внешнему виду похожие на светильники с люминесцентными лампами. Однако вместо люминесцентных ламп дневного света в них применены светодиоды. Светильники экономичны, долговечны, но пока еще достаточно дорогие.

Промышленностью освоен выпуск альтернативных LED ламп, по габаритным размерам, внешнему виду и яркости свечения, полностью соответствующих люминесцентным лампам. В качестве источника света в них используются светодиоды. Срок службы светодиодных аналогов в десятки раз больше и не требуется их утилизация. Благодаря наличию светодиодных аналогов люминесцентных ламп появилась возможность сэкономить – не покупая светильники нового поколения заменить своими руками в устаревших светильниках только люминесцентные лампы светодиодными, оставив прежнюю арматуру. Переделка старых люминесцентных светильников не требует от исполнителя высокой квалификации и при наличии инструкции ее может выполнить любой домашний мастер своими руками.

Светодиодная лампа трубка представляет собой прозрачную пластмассовую трубку, в которой установлена планка из гетинакса с распаянными на ней светодиодами и драйвер. Поэтому для светодиодной лампы трубки не требуется устанавливать внешний драйвер. Она подключается непосредственно к электрической сети 220 В.

На светодиодных лампах трубках, как и на люминесцентных трубках, установлен цоколь G13. С внутренней стороны светодиодной лампы трубки штыри соединены между собой отрезком медной проволоки, поэтому питающее напряжение можно подавать на любой из штырей. LED лампа трубка полностью адаптирована для замены в светильниках люминесцентных ламп без механической доработки их конструкции. Достаточно только провести небольшую работу по изменению разводки проводов – удалить лишние.

LED трубки выпускаются длиной 600 мм и 1500 мм, мощностью от 9 до 25 Вт, холодного и теплого света и экономят не менее 65% электроэнергии, по сравнению с люминесцентными лампами. Например, светодиодная лампа трубка мощностью 18 Вт подойдет для замены люминесцентной лампы мощностью 36 Вт. Так что есть возможность подобрать LED трубку для замены при переделке любого светильника. При этом если модернизируемый светильник недостаточно освещал помещение, то заодно можно увеличить яркость его свечения, установив светодиодные трубки большей мощности, или установить большее количество LED ламп.

Инструкция по замене люминесцентных трубок

Как снять светильник с потолка или стены

Прежде, чем приступить к модернизации светильника необходимо его отсоединить от электропроводки. Чтобы не попасть под опасное напряжение фазы, нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Хотя выключатель и должен быть установлен на размыкание фазного провода, но на практике это не всегда электрики соблюдают. Если фаза на клеммной колодке есть, то нужно найти автоматический выключатель, через который подается напряжение на светильники и временно отключить его.

На следующем шаге необходимо провода подводящей электропроводки отсоединить от клеммной колодки и оголенные концы заизолировать изоляционной лентой.

Обычно кроме нулевого N и фазного провода L к корпусу светильника подключен еще и заземляющий провод PL желто- зеленого цвета. Как правило, он прижат винтом к оголенному от краски месту корпуса светильника с помощью винта, как на фотографии. Этот провод, тоже нужно отпустив винт, освободить. Заземляющий провод PL изолировать не нужно.

Если в помещении или офисе установлен не один светильник, то теперь можно включить свет, чтобы продолжать работу при хорошем освещении и отвинтить винты, удерживающие светильник на потолке. Если снимается люминесцентный светильник с подвесного потолка типа Armstrong, то его достаточно вдавить вверх и, развернув вынуть по диагонали образовавшегося пустого квадрата в потолке.

Электрическая схема подключения

Подача питающего напряжения на каждый из двух патронов при подключении к нему люминесцентной линейной лампы осуществляется двумя проводами по следующей электрической схеме.

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала.

LED светодиодная линейная лампа работает на другом принципе и чтобы она начала светиться, достаточно подать непосредственно на противоположные штыри цоколя питающее напряжение переменного тока 220 В, как на приведенной выше электрической схеме. Поэтому к каждому из патронов необходимо подключить только по одному проводу. Какой из патронов будет подключен к фазному проводу, а какой к нулевому значения не имеет.

Удаление из светильника ненужных элементов

Светильник снят, и можно приступать к его переделке. В первую очередь необходимо снять из светильника люминесцентные лампы. Для этого нужно обхватить люминесцентную лампу двумя руками у цоколей и повернуть в любую сторону на 90°. После этого лампа легко извлечется из патронов. Прежде, чем снимать светильник с потолка полезно отметить маркером еще рабочие лампы, вполне возможно они еще какое-то время послужат в других светильниках. Удаление ламп нужно производить осторожно, чтобы их не разбить, так как внутри их колбы содержатся опасные для здоровья человека пары ртути.

Далее от стартеров (представляет собой по внешнему виду цилиндр в колодке) и дросселя (похож на трансформатор) отсоединяются электрические провода. Дроссель и стартеры с колодками удаляются, они больше уже не понадобятся.

Патроны старого типа для стартеров крепятся к арматуре светильника с помощью винтов или узких металлических полосок. Современные патроны стартеров крепятся с помощью защелок. Для того чтобы снять такой патрон не повредив крепление нужно пинцетом сжать цилиндры защелок и они легко выйдут из отверстий корпуса светильника. В противном случае патрон можно снять поддев его отверткой.

В старых патронах токоподводящие проводники крепятся с помощью винтов. В современных патронах использован безвинтовой способ крепления проводов. Для того чтобы отсоединить провод не повредив патрон, нужно вращать провод по часовой стрелке и обратно на 90° одновременно вытягивая с небольшим усилием. Если патрон не нужен, то провода можно откусить кусачками. Кстати, таким способом отсоединяются провода и от других установочных изделий с безвинтовым способом крепления, таких как выключатели, розетки и электрические патроны люстр и светильников.

Электрический патрон для линейных ламп G13

Патроны для цоколей G13 в люминесцентных лампах-трубках встречаются трех видов. Они отличаются друг от друга способом крепления к корпусу светильника и способом присоединения к патрону токоподводящих проводов.

Маркировка патрона или цоколя лампы обозначает: G – штыревая система подключения лампы, 13 – расстояние между штырями, выраженное в миллиметрах.

Так как для работы светодиодной трубки достаточно к каждому патрону подвести только один провод, то можно обойтись без демонтажа патрона, только присоединив по одному, идущему от патрона проводу к клеммной колодке. Один из проводов, выходящих из патрона обычно короткий, так как был подключен к ранее установленному стартеру. Этот провод можно укоротить и заизолировать. Если светильник рассчитан на установку нескольких ламп, то от всех патронов, установленных рядом, провода подключаются к одной клемме клеммой колодки. Провода, идущие от противоположного ряда патронов, подсоединяются к оставшейся свободной клемме клеммной колодки.

При замене люминесцентных ламп в светильнике на LED лампы, для того, чтобы монтаж выглядел аккуратно, можно воспользоваться клеммной колодкой типа Ваго. Не придется заниматься изоляцией проводов и повысится надежность подключения патронов, так как буду подключены оба его контакта.

На фотографии монтаж патронов выполнен с помощью двух колодок Ваго на четыре позиции каждая. Такие оказались под рукой. В данном случае целесообразнее было применить только одну колодку Ваго на пять установочных мест для проводов.

Если под рукой нет клеммных колодок Ваго, а хочется монтаж при переделке светильника сделать на высоком профессиональном уровне, то необходимо будет выполнить демонтаж патронов.

Патрон советского образца, изображенный на фотографии, крепится к корпусу светильника с помощью винтов или узкой полоски из тонкого металла. Провода в них заводятся в отверстия на тыльной стороне и закрепляются с помощью винтов, как в клеммной колодке. В крепежные отверстия патронов, установленных с одной из сторон, вставлены подпружиненные втулки. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника.

Как соединить между собой патроны советских времен видно на фотографии. Если патронов в светильнике больше двух, то от свободной клеммы патрона бросается еще одна перемычка. Такая схема монтажа имеет недостаток, если вынуть лампу из патрона, к которому подводится питающее напряжение, то все остальные лампы погаснут. Это связано с тем, что на соседние патроны напряжение передается через перемычку между штырями, сделанную внутри самой лампы.

После зажатия провода винтом обязательно за него нужно подергать, провод может попасть мимо клеммы, и поэтому остается не зажатым.

Современные патроны G13 для линейных ламп крепятся на арматуре светильников с помощью защелок. Для демонтажа патрона достаточно сжать защелки в направлении друг к другу с помощью пинцета и патрон легко выйдет из установочных отверстий. На одной из сторон светильника тоже установлены металлические пружины, только плоские.

При демонтаже и установке патронов нужно быть очень аккуратным и не прилагать большого усилия, чем необходимо, так как пластиковые крепежные защелки легко могут отломаться.

Присоединение проводов к современным патронам G13 для линейных ламп сделано безвинтовым быстрозажимным. Достаточно снять изоляцию с проводника на длину около 10 мм и с усилием вставить в одно из нужных отверстий, которые находятся на нижней плоскости патрона. Зажимные контакты в рядом расположенных отверстиях внутри соединены между собой и с контактом, который передает питающее напряжение на один из штырей лампы.

Поэтому чтобы подключить все патроны к питающему проводу нужно соединить их между собой перемычками, как монтажной схеме, показанной на фотографии. Длина перемычки между патронами выбирается исходя из расстояния, на котором установлены друг от друга патроны в корпусе светильника.

Поле монтажа проводов останется только установить патроны на прежние места в светильник и подключить отходящий от них провод к клеммной колодке подачи питающего напряжения. Такая же операция производится и с патронами, расположенными на противоположной стороне светильника.

Переделка светильника закончена и осталось его только закрепить на место, подключить к клеммной колодке питающее напряжение и вставить светодиодные лампы-трубки. При неспешной работе на модернизацию светильника для возможности замены люминесцентных линейных ламп светодиодными ушло не более часа.

Пример замены в светильнике

В моей мастерской для общего освещения висела трехрожковая люстра. Включал я ее редко, только при ремонте больших изделий или поиске, каких либо вещей на полках и в шкафчиках. Света она, даже с тремя стоваттными лампами давала недостаточно, да и электроэнергии потребляла много. Особенно недостаток освещенности был заметен при фотографировании, так как излучаемый свет был желтого оттенка.

Случайно попал мне в руки выброшенный люминесцентный светильник, рассчитанный на установку двух линейных ламп длиной 600 мм. Так как в моем распоряжении были отремонтированные и подходящие по размеру линейные светодиодные лампы-трубки, то решил заменить в светильнике люминесцентные лампы светодиодными и подвесить его вместо люстры.

Перед началом переделки выполнил прикидочный расчет. В наличии имелись светодиодные лампы-трубки мощностью 9 Вт. Если установить только две светодиодные лампы в штатные патроны светильника (9×2=18 Вт) то с учетом того, что яркость свечения светодиодов в 8 раз выше ламп накаливания, получалось освещенность, эквивалентная 144 ваттной лампе накаливания. Даже с учетом того, что светодиодные лампы были белого цвета излучения, все равно этого было недостаточно. Так как места в светильнике было достаточно, решил дополнить светильник еще двумя парами патронов для возможности установки четырех ламп. В таком случае суммарная мощность установленных светодиодных ламп уже составит 36 Вт. С учетом того, что планировалось применение светодиодных ламп белого света и благодаря конструкции светильника, обеспечивающей возможность направлять световой поток в нужную зону, то переделанный светильник с запасом по освещенности вполне заменит три стоваттных лампы накаливания.

Переделка светильника была выполнена по вышеизложенной инструкции со снятием патронов советского образца и установкой современных. Фотография светильника до переделки представлена первой на этой странице. Для закрепления патронов были просверлены на одной линии дополнительные отверстия ⌀ 4 мм на расстоянии 25 мм друг от друга.

Так как отверстия для крепления старых патронов были в диаметре больше 4 мм, то пришлось для надежной фиксации, вновь установленных современных патронов их защелки дополнительно зафиксировать с помощью силикона. Так как светодиодные лампы были легкими, то прижимающие пружины не устанавливались. Для того чтобы лампы цоколем упирались в патроны, боковые стороны светильника с патронами были на несколько миллиметров подогнуты навстречу друг к другу.

Один из законов оптики гласит: «Освещенность поверхности прямо пропорциональна световому потоку и обратно пропорциональна квадрату расстояния от источника». Например, если приблизить источник света находящийся на расстоянии одного метра на 30 см ближе к освещаемой поверхности, то освещенность поверхности увеличится не на треть, а в 2 раза! Таким образом, чем ближе любой светильник находится к освещаемой поверхности, тем лучше.

Высота потолков в моей мастерской 2,9 м, поэтому с учетом вышеприведенного закона, и для получения максимально возможной освещенности поверхности светильник потребовалось опустить от уровня потолка на 90 см. В качестве штанги для подвеса я использовал метровый отрезок пол дюймовой ПВХ трубки для прокладки водопроводных сетей. Трубка была распилена ножовкой по металлу вдоль по центру на 10 см. Далее трубка была в месте окончания пропила разогрета на газовой плите и половинки ее отогнуты на 90°. Далее на концах трубки и корпусе светильника были просверлены по 2 отверстия ⌀ 5 мм и сделанная штанга закреплена с помощью винтов с гайками М4.

В верхнем конце штанги были просверлены диаметрально противоположно два отверстия ⌀ 3 мм и в них продето полукольцо из медной проволоки ⌀ 2 мм. Внутри трубки концы полукольца были загнуты. Получилась петля, которую можно было надеть на крюк, установленный на потолке. От клеммной колодки светильника был через трубку продет двужильный провод и с помощью клемм Ваго подсоединен к сетевым проводам, выходящим из потолка. Место крепления и соединительные провода с клеммами были закрыты декоративным колпаком, снятым с старой люстры.

Благодаря конструкции патронов G13 для линейных ламп, имеется возможность проворачивать лампы вокруг оси в прямом и обратном направлениях на угол до 35°, что дает возможность направить центры световых потоков ламп в нужную сторону.

Светильник подвешен на потолок, подключен к электрической сети и в патроны установлены линейные светодиодные лампы. Теперь можно включить свет и оценить степень освещения мастерской.

Включение светильника подтвердили результаты предварительного расчета. В мастерской стало гораздо светлее, чем от люстры с тремя стоваттными лампочками. Измерения показали освещенность на рабочем столе при отключенных двух настольных лампах равную 310 лк, что соответствует даже требованиям по освещенности СНиП 23-05-95 (Естественное и искусственное освещение) для кабинетов и рабочих комнат, столярных и ремонтных мастерских. При включенных дополнительно двух настольных светодиодных лампах мощностью по 5 Вт освещенность на моем рабочем столе увеличилась до 720 лк, что удовлетворяет даже самые высокие требования по освещенности, например к конструкторским и чертежным бюро, для них достаточно освещенности 500 лк.

При желании можно вместо линейных светодиодных ламп на основание светильника наклеить светодиодную ленту. Подключению и монтажу светодиодных лент посвящена отдельная статья сайта «Как подключить светодиодную ленту».

Замена люминесцентных ламп на светодиодные

Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т. е. люминесцентных светильников (обычно это приборы мощностью 36 Вт.).

Действительно, еще буквально 5–7 лет назад казалось, что для офиса это самый экономичный вид световых приборов. Но время идет, появляются новые варианты освещения, куда более энергосберегающие и долговечные. Сейчас повсеместно в целях экономии внедряются LED-лампы. Конечно, если в кабинете висит обычная люстра, то все, что нужно сделать для модернизации – это поменять лампочки накаливания на LED.

А возможно ли поставить светодиодные лампы в люминесцентные светильники, если было решено перейти на более энергосберегающий вид освещения или придется их выбросить, чтобы после на их место установить светодиодные трубки? Торопиться с этим не стоит. Ведь совершенно ясно, что покупка такого светильника в магазине обойдется в разы дороже, чем приобретение отдельного элемента. Нужно разобраться, возможно ли переделать люминесцентный светильник в светодиодный.

Изменение конструкции лампы дневного света

Ответ на этот вопрос положительный. Остается понять, как заменить ЛДС на LED. Переделка люминесцентной лампы в LED-лампу не составляет практически никакого труда, и по своей сути это простая доработка старого светильника. Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Для этого требуется выполнить несколько простых действий:

• Сначала необходимо отключить питание старого светильника. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. к. неизвестно, кто и как производил электромонтаж и не пущен ли через выключатель ноль вместо фазы. Обязательно после отключения нужно удостовериться в отсутствии напряжения с помощью отвертки-индикатора.
• Следующим шагом демонтируется старый светильник, далее снимаются трубки ЛДС, т. е. производятся те же действия, которые требуются, чтобы заменить люминесцентные лампы, с той лишь разницей, что на место их уже ставить не придется.
• Все провода, идущие от стартера (это алюминиевый либо пластиковый цилиндр), а также от дросселя или пускового регулирующего аппарата (прямоугольный элемент в форме удлиненной коробки из металла) отсоединяются. Эти части тоже больше не пригодятся.

• Несмотря на то, что при подключении люминесцентной трубки на патрон с каждой стороны подавалась фаза на одно гнездо патрона и ноль на другое, в работе светодиодной лампы используется совершенно иная схема подключения. Необходимо так собрать светильник, чтобы по одной стороне патронов на оба их контакта подавалось напряжение только лишь с одного, фазного провода, ну а по противоположной стороне так же на два контакта шел только нулевой, т. к. на светодиодные лампы (в том числе и Т8) подается разнополярное напряжение на противоположные стороны. Таким образом, получится схема подключения, показанная на рисунке.
• На этом переделка люминесцентной лампы на светодиодную окончена. Теперь остается только повесить светильник на место и поставить в него лампы Т8 с цоколем G13, которые являются светодиодными аналогами люминесцентных, после чего подать напряжение.

Преимущества светодиодных ламп перед люминесцентными

Обычно заявленное производителем рабочее время LED-лампы составляет не менее 30 000 часов, и все же многое будет зависеть от производителя драйвера, т. е. электронного балласта, и самих светоэлементов. Но в любом случае установка Т8 вместо люминесцентных ламп выгодна по нескольким причинам:

• Переделка люминесцентного светильника, т. е. изменение схемы старой лампы, не представляет никаких проблем и занимает минимум времени. И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.
• LED-светильники не нужно обслуживать и ревизировать, достаточно иногда вытирать с них пыль и очень редко менять трубки.
• До 60% электричества экономится при их работе, если сравнивать с энергозатратами люминесцентных ламп.
• Они более долговечны в работе, средний показатель срока службы – 40 000 часов.
• Светодиодные трубки не мерцают, как это происходило с их предшественниками, а значит, их вполне целесообразно монтировать в детских садах и школах.
• Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя.
• Даже если напряжение в сети упадет до 110 В, светодиодные аналоги люминесцентных ламп продолжат работать так же, как и при 220 В. И еще одно важное преимущество – это то, что у светодиодных светильников отсутствуют недостатки, за исключением, может быть, высокой цены в их премиум-вариантах.

Одним словом, переделка люминесцентного светильника в светодиодный своими руками – дело выгодное, и пренебрегать им по возможности не стоит. Ну а вопросов, как переделать лампу, теперь остаться не должно.

Подключение светодиодной лампы вместо люминесцентной – легко и надежно

Использование более экономичных и экологически чистых осветительных приборов становится актуальным трендом в офисах, на различных предприятиях и в частных домах. Светодиодным лампам все чаще отдают предпочтение перед люминесцентными. Отсутствие шума, мерцаний и полная безопасность для здоровья – серьёзные причины сделать выбор в пользу светодиодного освещения.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13.  Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

экономию электроэнергии (в 2 раза)

большую освещенность

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

без демонтажа патронов

с демонтажем и установкой перемычек через их контакты

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.

Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ.  При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Источник: svetosmotr.ru

Это интересно: Покраска межкомнатных дверей своими руками — что необходимо знать

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

Элемент	Описание
Рассеиватель	Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодов	Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрика	Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)	Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
Конденсатор	Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
Драйвер	Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХ	Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
Цоколь	Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Обратите внимание! LED-лампочки быстро меняют спектр свечения, поэтому они широко применяются для декораций, украшений различных витрин, логотипов.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

1

Выбор новых светодиодов для замены

Важно помнить, что при выборе светодиодных ламп для замены старой люминесцентной нужно учитывать технические характеристики и габариты обеих. При выборе светодиодов следует обращать внимание на основные характеристики, в первую очередь интенсивность светового потока (в люменах, лм). Потребляемую мощность можно не учитывать, потому что светодиоды более экономичны в работе. На сегодняшний день такие источники света поставляются в различных форм-факторах. Преимущества светодиодных источников света:

низкий расход электроэнергии,естественный спектр света,экологическая чистота, отсутствие вредных веществ.

Новые лампочки работают от стандартной электросети с напряжением 220 В. Если сам осветительный прибор при этом остаётся тем же (меняется только лампа), то нельзя гарантировать работоспособность или достаточно длительный срок службы. Питающие трансформаторы выдают на выходе 12 В переменного тока, поэтому обычная LED лампа будет некорректно работать.

Сравнительная характеристика светодиодов, ламп накаливания и люминесцентных ламп

Соответствие светодиодов люминесцентными лампами по их сравнительной характеристике:

900 лм, 9 Вт – соответствует примерно 18–22 Вт,1180 лм, 13 Вт – соответствует 30–35 Вт,1620 лм, 18 Вт – соответствует 36–42 Вт,1900 лм, 22 Вт – соответствует 58–68 Вт.

Таким образом, если у вас был установлен источник света на 40 Вт, то вам нужно искать новую светодиодную лампочку на 18 Вт и примерно 1600 люменов. Чаще всего заменяются лампы Т8 и Т10, у которых подключение G13 с расстоянием между контактами 13 мм. Их длина составляет 60, 90, 120 и 150 см.

Подключение и замена люминесцентных ламп на светодиодные

Конструкция светодиодов

По внешнему виду светодиоды похожи на обычные люминесцентные светильники, которые давно используются во многих производственных, административных и общественных помещениях. В их конструкцию входит блок питания, корпус выполнен в форме трубки и может быть изготовлен из таких материалов:

матового или прозрачного поликарбоната;
алюминия.

Первый вид — это цельный поликарбонатный элемент диаметром 26 мм. У второго тыльная сторона изготовлена из круглого алюминиевого профиля, а наружная — из химического сплава. Рассеиватель может быть прозрачным или матовым. Первые модели при невысоком расположении ослепляют, поэтому их лучше помещать в закрытые плафоны. Но матовый элемент скрывает часть света, что учитывается при расчёте мощности.

У некоторых моделей есть поворотный храповый механизм, благодаря которому можно направлять поток света под определённым углом. Во время монтажа легко отследить расположение контактов лампы внутри патрона, что очень удобно. Стандартная длина трубок — 1500, 1200, 900 или 600 мм. Наиболее распространены модели с габаритами 600 и 1200 мм, они обладают подходящей для жилого помещения мощностью, не слепят и дают достаточное количество лучей.

У светодиодных ламп дневного света несколько ниже поток, чем у люминесцентных. Но у вторых моделей показатель падает с увеличением срока эксплуатации, а у первых остаётся неизменным на протяжении всей службы. Средний срок работы ламп составляет 30—40 тысяч часов.

Преимущества и недостатки

Длительность эксплуатации зависит от её условий и производительности блока питания, самих светодиодов. Замена обычных ламп светодиодными имеет несколько преимуществ:

безопасная и быстрая работа по их установке;
кроме периодической протирки от пыли, не нужно никакого ухода;
большая экономичность;
длительный срок эксплуатации;
нет мерцания, благодаря чему лампы можно устанавливать в помещении с детьми;
высокий показатель светопередачи;
в составе конструкции нет ртути;
широкая вариация рабочего напряжения — от 110 до 240 В.

У светодиодов практически нет недостатков, но некоторые пользователи отмечают как минус их высокую стоимость. Но покупать дешёвые модели не стоит, так как можно нарваться на некачественную подделку.

Разновидности ламп

Как только светодиодные лампы появились на рынке, люди стали ими интересоваться. Они экономичны и долговечны, а внешний вид, габариты и яркость свечения практически не отличаются от обычных светильников. Их не нужно утилизировать, а срок службы превышает длительность эксплуатации люминесцентных моделей в десятки раз. Сэкономить можно в том случае, если не заменять полностью всю систему, а в прежнюю арматуру вместо старых ламп вмонтировать новые светильники. Сделать это можно самостоятельно без наличия особой квалификации или опыта.

Светодиоды разделяют по нескольким признакам:

габаритам — их длина варьируется от 600 до 1500 мм;
мощности — от 9 до 25 Вт;
виду излучаемого света — он может быть тёплым и холодным.

Для замены люминесцентной лампы можно подобрать светодиод с меньшей производительностью, при этом он даст такое же количество света. Если необходимо увеличить яркость освещения, то выбирают более мощные модели или монтируют больше светильников.

Инструкция по замене

Затем отсоединяют провода, изолируют их концы, находят заземляющий кабель. Обычно он подключён к корпусу, прижат к нему винтом. Его нужно освободить, а изолировать необязательно. Если в помещении установлены несколько светильников, то остальные можно включить, ведь работать при свете удобнее. Отсоединяют винты, удерживающие трубки на потолке. Если они привинчены к подвесным конструкциям, то достаточно вдавить светильник вверх, развернуть и вынуть по диагонали. На его месте образуется пустой квадрат.

Особенности схемы

Напряжение подаётся на два патрона проводами по определённой схеме с электромагнитным балластом. Такая конструкция обуславливает безопасную эксплуатацию лампы. В случае, когда из светильника выходит ртуть, её пары могут при небольшом напряжении воспламениться. Для устранения пожара на двух концах люминесцентной лампы нужно создать два облака из электронов на обоих концах прибора. Сделать это можно с помощью раскалённых накаливаемых нитей.

Светодиоды работают по иному принципу. Для того чтобы они засветились, необходимо подать напряжение на противоположные цокольные штыри. Поэтому к патронам подключают только по одному проводящему кабелю. При этом нет разницы, будет это фаза или нулевой показатель.

Устранение лишних элементов

Проводники, подводящие ток, монтируют винтами, но в некоторых моделях используется безвинтовый способ. Для отсоединения провода нужно поворачивать его по часовой стрелке и обратно под прямым углом, постепенно вытягивая. Если деталь в конструкции не нужна, то провода просто отрезают. Таким образом отсоединяют безвинтовые крепления в розетках и выключателях, патронах светильников и люстр.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Источник: 220v.guru

Схема LED-лампы на 220 В

Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.

Внутреннее устройство LED-лампы

Обратите внимание! Свет от диодов имеет широкий угол рассеивания, поэтому не требуется установка дополнительной оптики, здесь достаточно рассеивающего плафона. При длительной работе происходит перегревание деталей микросхемы и светодиодов, поэтому не получится обойтись без теплового отвода.

К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.

В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.

В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.

В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.

Внутреннее строение светодиодной лампочки

Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.

Интересные факты о LED-лампах

Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор. Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Источники:

• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminescentnyx.html
• https://derevyannie-doma.com/materialy/zamena-lyuminescentnyh-lamp-na-svetodiodnye.html
• https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-svetodiodnoj-lampy-vmesto-lyuminescentnyx.html
• http://fb.ru/article/323684/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminestsentnoy-samostoyatelno

Схема подключения ламп дневного света

Лампы дневного света уже достаточно прочно и давно вошли в жизнь большинства людей. Сейчас они становятся все более популярными, ведь постоянно дорожает электроэнергия и пользованием обычными лампами накаливания слишком дорогое удовольствие. Также известно, что компактные энергосберегающие лампы могут приобрести далеко не все, кроме того, большинство современных люстр нуждаются в большом количестве подобных ламп, из-за чего возникают сомнения в их экономичности. Именно поэтому во многих современных квартирах устанавливают люминесцентные дневного света, в чем помогает схема лампы дневного света, на которой можно увидеть принципы ее работы.

Устройство люминесцентных ламп

Для понятия принципов работы лампы дневного света необходимо изучить ее устройство. Она состоит из тонкой цилиндрической колбы из стекла, которая имеет разные формы и диаметры. Люминесцентные лампы бывают нескольких видов:

• U-образные;
• прямые;
• кольцевые;
• компактные (со специальными цоколями Е14, а также Е27).

Все они имеют разный внешний вид, однако их объединяет наличие электродов, люминесцентного покрытия и закачанного инертного газа с парами ртути внутри. Электроды являются небольшими спиралями, раскаляющимися на небольшой временной промежуток, зажигая, таким образом, газ, благодаря которому тот люминофор, который нанесен на стенки лампы светиться. Известно, что спирали для розжига небольшого размера, поэтому стандартное напряжение, которое есть в домашней электросети, не подходит для них. Поэтому, в этих целях пользуются специализированными приборами под названием дроссели, с их помощью ограничивается сила тока до нужного значения, благодаря их индуктивному сопротивлению. Кроме того, чтобы спираль сумела быстро разогреться, однако не перегореть, схема лампы дневного света показывает еще и стартер, отключающий накал электродов после того, как газ в трубках лампы зажигается.

Принципы работы ламп дневного света

Во время работы на клеммы подается напряжение 220В, проходящее через дроссель прямо на первую спираль данной лампы. Потом она переходит на стартер, срабатывающий, а также пропускающий ток на спираль, которая подключена к сетевой клемме. Это демонстрирует схема подключения ламп дневного света.

Достаточно часто на входных клеммах может устанавливаться конденсатор, который играет роль специализированного сетевого фильтра. Именно благодаря его работе, частица реактивной мощности, вырабатываемой в процессе работы дросселем, гасится. В результате получается, что лампа потребляет меньшее количество электроэнергии.

Проверка ламп дневного света

Если ваша лампа перестала зажигаться, вероятная причина данной неисправности – обрыв вольфрамовой нити, разогревающей газ и заставляющей светиться люминофор. Во время работы вольфрам со временем испаряется, начиная оседать на стенках лампы. В процессе, стеклянная колба на краях имеет темный налет, который предупреждает о возможном выходе из строя данного устройства.

Проверить целостность вольфрамовой нити очень просто, нужно взять обычный тестер, измеряющий сопротивление проводника, после чего надо прикоснуться щупами к выводным концам данной лампы. Если прибор покажет, например, сопротивление, составляющее 9. 9 Ом, тогда это будет значить, что нить цела. Если же во время проверки пары электродов тестер покажет полный ноль, данная сторона имеет обрыв, поэтому включение ламп дневного света не совершиться.

Спираль может оборваться из-за того, что на протяжении времени ее использования нить истончается, поэтому постепенно возрастает напряжение, которое сквозь нее проходит. Благодаря тому, что напряжение постоянно возрастает, стартер выходит из строя, что можно увидеть по характерному «морганию» данных ламп. После того, как будут заменены сгоревшие лампы и стартеры, схема будет работать без наладок.

Если же во время включения ламп слышны посторонние звуки либо же ощутим запах гари, тогда необходимо сразу же обесточить светильник, проверив работоспособность его элементов. Может быть, что на самих клеммных соединениях появилась слабина и подключение проводов прогревается. Кроме этого, в случае некачественного изготовления дросселя, может случиться витковое замыкание обмоток, что приведет к выходу ламп из строя.

Как подключить люминесцентную лампу?

Подключение лампы дневного света является очень простым процессом, схема его предназначается для розжига только одной лампы. Чтобы подключить пару ламп дневного света, нужно слегка изменить схему, действуя при этом по единому принципу последовательного соединения элементов.

В подобном случае необходимо пользоваться парой стартеров, по одному на лампу. Во время подключения пары ламп к единому дросселю, необходимо обязательно учитывать его номинальную мощность, указанную на корпусе. К примеру, если его мощность составляет 40 Вт, тогда есть возможность подключить к нему пару одинаковых ламп, максимальная нагрузка которых равна 20 Вт.

Кроме того, бывает подключение лампы дневного света, в котором не используются стартеры. Благодаря применению специализированных электронных балластных устройств, лампа разживается мгновенно, при этом не «моргая» стартерными схемами управления.

Подключение люминесцентной лампы к электронному балласту

Подключать лампу к электронным балластам очень просто, ведь на их корпусе есть детальная информация, а также схематически показано соединение контактов лампы с соответственными клеммами. Однако, чтобы было более понятно, как же подключить лампу дневного света к данному устройству, можно просто тщательно изучить схему.

Главное преимущество данного подключения – отсутствие дополнительных элементов, которые нужны для стартерных схем, управляющих лампами. Кроме того с упрощением схемы значительно увеличивается надежность работы всего светильника, ведь исключаются дополнительные соединения со стартерами, которые достаточно ненадежные устройства.

В основном, все провода, которые нужны для сборки схемы, идут в комплекте с самим электронным балластным устройством, поэтому отпадает необходимость изобретать велосипед, что-нибудь придумывать и нести при этом дополнительные расходы на приобретение недостающих элементов. В этом видео-ролике Вы сможете Более подробно ознакомиться с принципами работы и подключения люминесцентных ламп:

Подробная схема подключения люминесцентной лампы, устройство

Люминесцентные лампы обычно используют для освещения супермаркетов, учебных аудиторий, промышленных объектов, общественных закрытых помещений и прочего. С появлением более современных видов, которые выпускаются со стандартным цоколем E27, их начали использовать и в домашних условиях.

По истечении времени они набирают всё большей популярности. Но схема включения люминесцентных ламп достаточно сложная и требует особых познаний в этой области. Обычно подключают двумя схемами, о которых мы и поговорим дальше. Но сначала следует разобраться в принципе работы и строении такого светильника.

Принцип работы

Давайте разберём, что такое люминесцентная лампа, и как она работает. Представляет из себя стеклянную трубку, которая начинает работать за счёт разряда, который зажигает газы внутри её оболочки. На обоих концах установлен катод и анод, именно между ними и происходит разряд, который вызывает пусковое загорание.

Пары ртути, которые помещают в стеклянный футляр, при разряде начинаю излучать особый невидимый свет, который активизирует работу люминофора и других дополнительных элементов. Именно они и начинают излучать тот свет, который нам необходим.

Принцип работы лампы

Благодаря разным свойствам люминофора, такой светильник излучать большой спектр разнообразных цветов.

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются. Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать.

Какими недостатками она обладает:

1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

• Стартерная система продлевает период работы светильника.
• Особый принцип работы также продлевает период службы примерно на десять процентов.
• Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
• Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
• Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Как установить люминесцентный свет: советы и рекомендации

Вы можете подумать о замене некоторых из ваших старых ламп накаливания на люминесцентные лампы. Флуоресцентный свет обеспечивает равномерное освещение без теней, но, что лучше всего, люминесцентные лампы более эффективны, чем лампы накаливания. В лампе накаливания большая часть электроэнергии выделяется в виде тепла, а не света. Люминесцентная лампа, напротив, остается прохладной.

Как работает люминесцентная лампа? В флуоресцентной цепи, начиная с левого штыря вилки, ток проходит через балласт, через одну из нитей лампы, через замкнутый переключатель в стартере, через другую нить накала в лампе и выходит через правую нить. вилка вилки.Ток нагревает два маленьких элемента на концах люминесцентной лампы; затем стартер открывается и через лампу течет ток.

Балласт представляет собой магнитную катушку, которая регулирует ток через трубку. Он вызывает выброс дуги через трубку, когда пускатель открывается, а затем поддерживает ток, протекающий с правильной скоростью, когда лампа накаляется. В большинстве люминесцентных светильников стартер представляет собой автоматический выключатель. Как только он обнаруживает, что лампа горит, он остается открытым.Стартер закрывается всякий раз, когда вы обесточиваете прибор.

Многие люминесцентные светильники имеют более одной лампы для обеспечения большего количества света. Эти лампы должны иметь индивидуальные стартеры и балласты для каждой лампы. Может показаться, что приспособление имеет две трубки, работающие от одного балласта, но на самом деле в одном корпусе встроено два балласта. Светильники с четырьмя трубками также имеют четыре стартера и четыре балласта. В некоторых светильниках стартеры встроены и не могут быть заменены по отдельности.Поскольку в люминесцентной лампе всего три основные части, любой ремонт обычно можно выполнить самостоятельно. Все люминесцентные лампы с возрастом тускнеют и могут даже начать мерцать или мигать. Это предупреждающие сигналы, и вам следует произвести необходимый ремонт, как только вы заметите какие-либо изменения в нормальной работе лампы. Тусклая трубка обычно требует замены, и если ее не заменить, это может вызвать деформацию других частей светильника. Аналогичным образом, повторяющееся мигание или мигание приведет к износу стартера, что приведет к ухудшению изоляции на стартере.

Люминесцентные светильники достаточно просто обслужить методом замены. Если вы подозреваете, что какая-то деталь неисправна, замените ее на новую. Начните с люминесцентной лампы или лампы. Вы можете установить новую или, если вы не уверены, что лампа перегорела, проверить старую лампу в другом люминесцентном светильнике. Снимите старую трубку, вывернув ее из гнезд в приспособлении. Установите новую трубку таким же образом — вставьте выступы трубки в гнездо и поверните трубку, чтобы зафиксировать ее на месте.

Если проблема не в лампе, попробуйте поменять стартер. Пускатели люминесцентных ламп оцениваются по мощности, и важно, чтобы вы использовали правильный стартер для лампы в вашем светильнике. Снимите старый стартер так же, как вы снимали старую трубку, вывернув ее из гнезда в приспособлении. Установите новый, вставив его в гнездо и повернув, чтобы зафиксировать на месте.

Балласт также рассчитывается в соответствии с мощностью, и заменяемый балласт, как и сменный стартер, должен соответствовать мощности лампы и типу приспособления.Балласт — это наименее вероятная деталь, которая выйдет из строя и ее сложнее заменить, поэтому оставьте балласт напоследок, когда начнете заменять детали. Если ни трубка, ни стартер неисправны, проблема должна быть в балласте. Чтобы заменить неисправный балласт, обесточьте цепь, разберите приспособление, перенесите провода от старого балласта к новому — по одному, чтобы избежать неправильного подключения — и, наконец, снова соберите приспособление

.

Если трубка, стартер и балласт исправны, но лампа по-прежнему не горит, проверьте выключатель на предмет неисправности.Если лампой управляет настенный выключатель, замените выключатель, как описано в следующем разделе. Если в лампе есть кнопочный выключатель, старый выключатель можно заменить новым такого же типа. Чтобы обесточить цепь перед работой с переключателем, удалите предохранитель цепи или отключите автоматический выключатель.

В большинстве случаев переключатель ввинчивается в крепежную гайку с резьбой на внутренней стороне лампы. Два провода от переключателя соединяются, обычно с помощью гаек, с четырьмя проводами от люминесцентной лампы.Разберите приспособление настолько, насколько это необходимо, чтобы получить доступ к задней части переключателя, затем вкрутите новый переключатель и перенесите провода от старого переключателя к новому, по одному, чтобы избежать неправильного подключения. Соберите приспособление и снова включите цепь.

На следующей странице мы обсудим шаги, которые необходимо предпринять для установки нового люминесцентного светильника.

Электропроводка люминесцентных ламп — электрические 101

Схема подключения балласта с мгновенным запуском двух ламп с шунтированными патронами, отличными от

Схема подключения балласта для быстрого пуска двух ламп с шунтированными патронами не

Как отсоединить провод от проталкивания —

Возьмитесь за провод и скрутите его (поверните), осторожно потянув за провод, пока он не выйдет.Если не сделать это правильно, провод может оборваться до того, как он отсоединится от разъема.

Люминесцентные патроны для замены клемм на шунтированных патронах, отличных от

Люминесцентные патроны удерживают люминесцентные лампы на осветительной арматуре. Провода от штепсельной вилки балласта вставляем в разъемы в патронах, которые подключаются к контактам лампы.

Шунтированные патроны

Шунтированные патроны для пусковых балластов с мгновенным запуском вмещают до двух проводов 18 AWG, соединены между собой внутри и подключаются к обеим сторонам патрона патрона.

На схеме ниже (балласт для мгновенного пуска 2 ламп) отдельные синие провода подключаются от балласта к каждому патрону на одной стороне каждой лампы.

Общий красный провод соединяет балласт с обоими патронами на другой стороне каждой лампы. Дополнительный красный провод соединяет вместе два общих боковых патрона.

Схема подключения балласта с двумя лампами мгновенного пуска с шунтированными патронами

Шунтированные патроны без

Шунтируемые патроны без для балластов с быстрым запуском, каждый удерживает четыре провода 18 AWG. Два разъема push- in на левой стороне соединены вместе и с левой стороны держателя внутри. Два разъема push- in с правой стороны соединены вместе и с правой стороны держателя изнутри.

На схеме ниже отдельные синие провода подключаются от балласта к вставным разъемам на каждой стороне левого патрона лампы 1. Другие отдельные красные провода подключаются от балласта к вставным разъемам на каждой стороне лампы. левый патрон лампы 2.

Общие желтые провода подключаются от балласта к вставным разъемам на одном из правых держателей лампы 1 или 2. Два желтых провода соединяют общие патроны вместе.

Как подключить люминесцентную лампу в гараже | Руководства по дому

После того, как люминесцентная лампа была повешена в гараже, следующим шагом является подключение проводки. Обычно вы вешаете лампу в том месте, где был установлен существующий свет, и используете существующую переключаемую цепь для питания осветительной арматуры. Как вариант, электрик устанавливает потолочную коробку и протягивает провода к выключателю. Независимо от того, подключаете ли вы люминесцентную лампу с одной лампой или люминесцентную лампу с несколькими лампами, определенные цветные провода в приборе подключаются к черному и белому проводам электрической цепи. Для подключения подвесного люминесцентного светильника требуется несколько источников электропитания, несколько ручных инструментов и возможность работать на лестнице.

Подключение электрического шкафа

Выключите прерыватель цепи освещения.Если прерыватель не маркирован или не может быть идентифицирован, попросите электрика идентифицировать и выключить прерыватель. Работайте с стремянки, чтобы получить доступ к электрической коробке. Проверьте между оголенными концами черного и белого проводов в коробке, чтобы убедиться, что цепь отключена, с помощью электрического тестера.

С помощью универсального ножа снимите 4 дюйма внешней изоляции с одного конца куска двухпроводного ромекса калибра 14. Для этого уложите провод ровно и сделайте 4-дюймовый надрез по средней линии детали на одном конце, а затем загните наружную изоляцию.Отрежьте лишнее, чтобы обнажить черный и белый провода.

Зачистите 1 дюйм изоляции на концах черного и белого проводов с помощью приспособлений для зачистки проводов. Вставьте концы проводов в открытый порт на 1/2-дюймовом пластиковом разъеме romex. Вытягивайте их, пока внешняя изоляция не войдет в разъем надежно.

Сожмите рукой внутренний конец разъема. Вставьте концы проводов и внутренний конец разъема в порт 1/2 дюйма на пластиковой электрической пластине.Защелкните соединитель на пластине.

Подключите оголенные концы белого и черного проводов romex к соответствующим белым и черным проводам в электрической дуге с помощью проволочных гаек. Для этого держите оголенные концы проводов одного цвета рядом друг с другом. Убедитесь, что концы ровные, а затем накрутите гайку вручную. Закрепите каждое соединение несколькими обмотками изоленты там, где провода входят в гайки, и вокруг основания гаек.

Приложите электрическую пластину к лицевой стороне электрической коробки и совместите отверстия для винтов с резьбовыми отверстиями на внешних краях коробки.Прикрепите пластину к коробке, заворачивая один из прилагаемых винтов на каждом креплении с помощью отвертки.

Подключение осветительной арматуры

Снимите люминесцентные лампы с осветительной арматуры. В зависимости от приспособления поверните лампу так, чтобы контактные выступы на каждом конце выдвинулись из пазов в основании держателей на каждом конце. Как вариант, прижмите лампу к внутренней пружине и опустите ее из держателей.

Поверните и снимите барашковые гайки, которыми крышка крепится к тросам и балласту в приспособлении.Опустите пластину вручную, чтобы снять ее. Отложите крышку в сторону.

Удалите одну из электрических заглушек на верхней стороне приспособления, используя отвертку и плоскогубцы. Для этого прижмите кончик отвертки к внешнему краю пули и постучите по рукоятке одной рукой, чтобы освободить край пули. Захватите свободный край плоскогубцами. Поверните, чтобы удалить слизь.

Удерживайте установленную часть romex, подключенную к электрической коробке, вертикально рядом с осветительной арматурой.Отрежьте все лишнее, что ниже нижнего края приспособления, кусачками. Положите конец romex на верхнюю часть приспособления и снимите 4 дюйма внешней изоляции с конца, как и раньше. Снимите 1 дюйм черно-белой изоляции с этих проводов, как и раньше.

Установите 1/2-дюймовый разъем romex на конец провода источника, как и раньше. Сожмите внутренний конец разъема и пропустите провода через порт на приспособлении, где была удалена заглушка.Защелкните разъем на приспособлении.

Снимите прилагаемые гайки с черного и белого проводов на осветительной арматуре. Соедините оголенные концы черного и белого проводов romex с соответствующими черными и белыми проводами крепления, используя проволочные гайки. Оберните каждое соединение изолентой, как и раньше.

Прижмите оба соединения проводов к верхней внутренней поверхности светильника. Установите крышку на приспособление и поверните барашковые гайки, чтобы удерживать ее на месте.Переустановите сохраненные люминесцентные лампы в светильник.

Ссылки

Наконечники

• Подключение проводов может отличаться в зависимости от производителя люминесцентного светильника. См. Инструкции по установке или схему подключения на внутренней стороне крышки для приспособления.

Предупреждения

• Никогда не пытайтесь выполнить какие-либо электрические работы, если вы не уверены, что цепь отключена или неактивна.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе.За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Как подключить 3-х ламповый балласт | Home Guides

В осветительных приборах с люминесцентными лампами используется балласт для управления величиной тока, проходящего через лампу. Балласт также обеспечивает начальный скачок электричества для инициирования дугового разряда внутри трубок.Тип балласта, необходимого для освещения, зависит от количества трубок в приспособлении. Если вам нужно подключить балласт на 3 лампы к люминесцентному прибору, вы можете подключить новый балласт и запустить прибор в течение нескольких минут.

Выключите автоматический выключатель, который управляет цепью люминесцентного света на панели выключателя. Снимите крышку выключателя люминесцентного света с помощью отвертки и прижмите кончик бесконтактного электрического тестера к проводам на боковой стороне выключателя.Если индикатор горит, значит в цепи все еще есть питание. Отключите дополнительные выключатели или главный выключатель в доме, пока индикатор тестера не перестанет светиться. Установите на место крышку переключателя.

Снимите рассеиватель объектива, если он оборудован люминесцентным светильником. Поверните и снимите каждую из люминесцентных ламп с осветительной арматуры. Затем ослабьте винты и снимите крышку панели, открывающую балласт и проводку.

Ослабьте каждую проволочную гайку, соединяющую балласт с гнездами осветительной арматуры.Если розетки имеют жесткую проводку, отрежьте каждый из проводов в пределах нескольких дюймов от корпуса балласта парой кусачков.

Ослабьте гайки, которыми балласт крепится к корпусу светильника, с помощью гаечного ключа. и снимаем балласт. Вставьте новый балласт в раму и затяните гайки, чтобы удерживать его на месте.

Зачистите 1/2 дюйма изоляции на концах каждого провода как внутри приспособления, так и на балласте.

Скрутите все красные провода от розеток вместе и оберните ими красный провод от балласта.Соедините концы проволочной гайкой. Затем повторите процесс, соединив все синие провода вместе, затем два белых и два черных провода. Оберните несколько витков изоленты вокруг каждой гайки для проводов и связанных с ними проводов.

Установите на место крышку панели, затем вставьте люминесцентные лампы в прорези гнезда и поверните лампы, пока они не встанут на место. Снова вставьте рассеиватель объектива, если ваш фонарь оборудован им, прежде чем включать питание цепи и проверять прибор.

Ссылки

Ресурсы

Предупреждения

• Не пытайтесь заменить балласт, не выключив сначала автоматический выключатель и не проверив отключение питания с помощью бесконтактного электрического тестера.

Писатель Bio

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшее приобретение электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

Установка люминесцентных светофильтров | Make Great Light

Советы по установке крышек люминесцентных ламп

Светильники сильно различаются в зависимости от производителя производителю. Хотя установка немного сложнее, чем фильтры с люминесцентными лампами, преимущество состоит в том, что фильтр нужно устанавливать только один раз, и его никогда не нужно снимать при замене люминесцентных ламп.

Крышки люминесцентных ламп — это простой проект, сделанный своими руками, и на каждый светильник уходит не более 1-2 минут.

Шаг 1 — Измерьте дважды

В соответствии с инструкциями производителя светильника откройте дверцу светильника. Некоторые приспособления закреплены на шарнирах с одной стороны и имеют фиксаторы с другой.

После открытия дверцы измерьте внутренние размеры (длину и ширину) приспособления. Флуоресцентный светофильтр будет лежать поверх параболической лампы между лампами.

Пока у вас есть доступ к осветительной арматуре, это прекрасное время для проверки ламп. Если ваши лампы затемнены на концах, вероятно, срок службы лампы приближается к . Прежде чем продолжить, замените лампы. Лампы, срок службы которых близок, выделяют много тепла, что может повредить ваши фильтры.

Шаг 2 — Отрежьте один раз

Положите флуоресцентный накладной фильтр на плоскую поверхность и закрепите лентой. Перенесите свои измерения на фильтр наложения, используя длинную прямую кромку.С помощью ножниц, острой бритвы или ножа X-Acto отрежьте фильтр по размеру.

При использовании бритвы или ножа X-Acto убедитесь, что вы не повредили поверхность под фильтром.

Шаг 3 — Лента на место

Перед тем, как приклеить ленту на место, убедитесь, что отражающая сторона направлена ​​ВЕРХ к лампам. Это упростит очистку от пыли и грязи в будущем.

Для параболических накладок

Заклейте каждый угол лентой, убедившись, что фильтр находится под прямым углом к ​​креплению, чтобы фильтр флуоресцентного света оставался на месте.

Для призматических линз и рассеивателей

Совместите накладку на линзе и ленту на место.

Мы рекомендуем прозрачную ленту, например упаковочную.

Шаг 4 — Закройте его

После того, как накладной фильтр установлен и закреплен лентой, вы можете закрыть его в соответствии с инструкциями производителя и наслаждаться естественным светом полного спектра на долгие годы. Поскольку наши продукты на 100% пригодны для вторичной переработки, выбрасывайте отходы в ближайшую пластиковую корзину.

Устранение неисправностей и ремонт люминесцентных ламп и ламп

По шкале домашнего ремонта от 1 до 10 (10 — самый тяжелый), ремонт люминесцентный светильник — это 3 или 4 … довольно простых, но некоторые основные электрические необходимы навыки, такие как умение идентифицировать провода по цвету, зачистка изоляция концов обрезанных проводов, установка гаек проводов и снятие показаний инструкции. Я добавил первый и последний язык в щеку … Я знаю большинство из вас не дальтоник и большинство из вас умеют читать… иначе бы тебя здесь не было!

Вот некоторые общие флюоресцентные уроды и некоторые рекомендуемые решения! Обратите внимание, что в первую очередь я буду иметь в виду светильники, использующие прямые люминесцентные лампы в этом обсуждении. Изогнутые трубы работают в аналогичны, но имеют разные способы крепления.

Я использую термины «лампочка» и «трубка» несколько случайно и непоследовательно. Мои извинения. И правильно, хотя «трубка» — более правильный термин и, вероятно, немного менее запутанный.

Люминесцентные лампы, предназначенные для замены ламп накаливания в стандартные светильники, такие как встраиваемые светильники или настольные лампы, имеют все те же особенности люминесцентного светильника.Увы, ремонту не подлежат … они необходимо заменить, если они вышли из строя.

Наконец, пусть покупатель остерегается !! Детали для небольших люминесцентных ламп светильники могут стоить больше, чем новое приспособление!

Устранение неисправностей мертвых или мерцающих флуоресцентных ламп … может быть лампочка, стартер или балласт !!

Неисправность люминесцентной лампы может быть вызвана отсутствием электроэнергии (сработал автоматический выключатель). или перегоревший предохранитель), неисправный или умирающий балласт, неисправный стартер или неисправная лампочка (и). Проверять для власти прежде всего… затем стартер (если есть), а затем лампочки. Когда все остальное терпит неудачу, балласт необходимо заменить. Поскольку это самый дорогой предмет, будьте уверен, что он действительно мертв !! Уточняйте цену перед покупкой … балласты дороже новых светильников !!

Если проблема в мерцании, вы все равно должны сделать то же самое. устранение неполадок с все те же проблемы , которые могут привести к тому, что лампа не работа также может вызвать мерцание … неисправные стартеры, неисправные лампы или бракованный балласт.

ВАЖНАЯ ИНФОРМАЦИЯ: Мерцающие люминесцентные лампы могут вызвать переполнение балласта. перегреваются и преждевременно выходят из строя! Они могут даже вызвать перегорание стартера! Не ждите слишком долго, чтобы исправить проблему, иначе у вас может получиться ремонт!

Проверка люминесцентных ламп …

Первый и прежде всего … посмотрите на лампочки! Если одна из лампочек очень темная рядом с любым концом лампа неисправна или близка к отказу. Примечание верхняя лампочка на левом рисунке… он определенно приближается к своему золотому годы! Хотя эта лампочка все еще излучает свет, дни ее сочтены.

Там представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть два видимых штифта, которые входят в монтажные гнезда на обоих концах приспособление. Путем тестирования этих контактов вы можете определить, электроды целы. Говоря электрически, если есть преемственность поперек контактов электрод должен работать. Однако , даже если электроды целы, лампочка может не загореться. Это может произойти если часть или весь газ протек из лампы … состояние, при котором нет нюхательного теста! Кроме того, может быть небольшое короткое замыкание в электроды, которые дают положительное значение, но на самом деле электрод каблоой !

Таким образом, самый надежный способ проверить люминесцентную лампу — это установить ее в известный рабочий приспособление. Если вы устраняете неисправность 4-лампового люминесцентного приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп. пробирки и замените каждую из сомнительных пробирок по очереди.99% время это будет одна из трубок, которая является виновником.

А как насчет пар люминесцентных ламп?

Мерцающая люминесцентная лампа означает, что она или одна из зависимых пар лампочек в светильнике уже купил в колхозе . Во многих люминесцентных светильниках мощность передается через пару лампочек. Если одна из ламп неисправна, они могут оба мерцают, или один может мерцать, а другой не показывает жизни.

Моя философия разумного ремонта — всегда заменять обе лампы.

Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с учетом за исключением некоторых лампочек «естественного света»), что не имеет смысла экономить.

Я признаю, что замена всех лампочек — не самое экономичное решение . .. это просто практическая точка зрения кого-то (меня), кто получил оплату за выполнение этой работы для других (вас). Люминесцентные лампы — это в целом экономичный выбор по сравнению с альтернативами! Просто имеет смысл заменить обе трубки сразу.Чтобы получить второй вызов в сервисный центр за месяц из-за того, что одна из других лампочек вышла из строя, нежелательно с точки зрения клиента ($$) или моей (гордость за работу сделано правильно).

Однако, если обе трубки исправны, проблема в балласте или, если применимо, стартер . Сначала заменяют стартер, и если это не решает проблему, балласт необходимо заменить. Читайте дальше …

Есть ли у вашего прибора стартер? Может быть… хотя, наверное, нет!

А люминесцентный стартер представляет собой маленький серый металлический цилиндр, который вставляется в розетку. крепится к раме светильника. Его функция — отправить отсроченный снимок высоковольтное электричество для газа внутри люминесцентной лампы. Задержка позволяет газу стать ионизированным, чтобы он мог проводить электричество. Поскольку этот процесс не происходит мгновенно, лампочки будут мигать несколько секунд. секунд до зажигания. Следовательно, неисправный стартер может вызвать либо мерцание или полная темнота!

В большинстве современных люминесцентных светильников не используются стартеры, поэтому вы можете не найти один, если вашему прибору меньше 15–20 лет.При определении Если в вашем приспособлении используется стартер, обязательно загляните под лампочки … иногда необходимо сначала удалить луковицы, чтобы получить доступ к стартер. Если вы не видите стартер … они никогда не прячутся ни под каким крышки или «люки» … ваш светильник — современный «самозапускающийся» тип.

оцениваются по мощности ламп, которые они будут контролировать. если ты есть приспособление, но вы потеряли стартер, запишите мощность любого люминесцентных ламп и отнесите эту информацию в хозяйственный магазин, чтобы тебя не отругал подлый клерк и не отправил домой без ужина. .. или стартер.

К сожалению, домашний разнорабочий не может устранить неисправность стартера, кроме как заменив его. Однако перед заменой существующего стартера убедитесь, что он надежно закреплен в основании, сняв и снова установив его. А Стартер устанавливается путем вдавливания его в розетку и последующего поворота по часовой стрелке. пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните против часовой стрелки … затем снимите стартер.

Если у вас есть люминесцентные светильники, в которых используются стартеры, всегда держите под рукой несколько для устранения неполадок! И не забудьте выбросить использованные … в большинстве случаев невозможно отличить хорошее от плохого. стартер!

Замена балласта (или нет) может иметь непредвиденные побочные эффекты на вашем кошельке!

Я уверен, что многие из вас задаются вопросом, откуда взялось название «балласт» из. В конце концов, есть морской термин «балласт», который относится к содержимому баков подводной лодки, которое контролирует ее плавучесть. Заполните балластные цистерны водой, и подводная лодка тонет … воздухом, и он поверхности.

Неисправный балласт в вашем люминесцентном светильнике может заставить вас потопить его. в ближайшем пруду! Действительно, стоимость замены балласта в приспособление может конкурировать по стоимости нового приспособления… особенно если вы хотите использовать современный электронный балласт, который зажигает лампочки быстрее, работает холоднее и практически без гула. (Да, Вирджиния, этот гул, когда ты включаешь люминесцентная лампа стоит от балласта, а не от лампочек!)

Когда мои клиенты спрашивают моего совета в этом вопросе, я всегда склоняюсь к эстетика в первую очередь. Нравится ли им внешний вид светильника? Если не, добавьте одну точку в сторону «заменить». Затем я противостою вопрос ремонта потолка. Если новое приспособление меньше или имеет другой «след», чем исходный светильник, потолок, возможно, потребуется перекрашиваем, чтобы закрыть неокрашенный участок под старым приспособлением. Иногда, Текстура потолка также должна быть подкрашена после демонтажа светильника!

Люминесцентные светильники меньшего размера, например, для освещения кухонь. столешницы или встроенные в мебель, следуйте тем же основным критериям. С у вас могут возникнуть проблемы с поиском точного приспособления для замены (особенно если приспособление имеет очень точные размеры), замена балласта может быть лучшим выбором.

Таким образом, если приспособление не является абсолютно безобразным, замена балласта обычно самый дешевый ремонт в целом, когда все остальные факторы считается!

Замена балласта… просто следите за цветами!

Слева изображение люминесцентной лампы с двумя балластами и четырьмя лампами. системы, при снятой крышке балласта, чтобы оголить проводку. Один взгляд на подобную спагетти проводку может заставить кого угодно потерять аппетит! Но получите Ролайдов … еще не все потеряно! Внутри этого рычания беспорядок порядок … просто следите за цветами!

К счастью, большинство современных балластов имеют правильную схему подключения. на корпусе балласта, с четко обозначенными цветами проводов. Если не, диаграмма будет упакована в коробку или напечатана на ней. В виде если этого было недостаточно, обычные балласты часто используют одну и ту же цветовую схему, сделать работу настолько простой, насколько это возможно!

Universal Lighting Technologies имеет множество технических информация и даже довольно тщательный инструмент выбора балласта. Посетите их сайт http://www.unvlt.com )

ПРИМЕЧАНИЕ: Ваш новый балласт может иметь такую ​​же проводку, что и старый, но цвета проводки могут отличаться от . Обязательно сравните их перед отключением старого балласта.

Выбор правильного балласта…

Само собой разумеется, что когда вы идете по магазинам, возьмите с собой старый балласт убедитесь, что вы получили правильный размер. Однако размер — это еще не все. Поскольку вы должны приобрести балласт, который подключен точно так же, как , к существующий, ваш единственный выбор — тип балласта, магнитный или Электронный .

Магнитные балласты — старые рабочие лошадки в мире люминесцентных ламп. Они недороги и прослужат от 10 до 20 лет. Было некоторые люминесцентные светильники на заправке моего отца, которым было больше 40 лет и все еще работает !!

Электронные пускорегулирующие аппараты — новички в этом вопросе.У них есть особые преимущества перед магнитными балластами. Во-первых, они начинают быстрее чем магнитные балласты. Во-вторых, они не гудят. Магнитные балласты жужжание прямо из коробки. Звук исходит от внутренних вибраций вызвано магнитным сердечником, который подает питание на лампочки. Так как они с возрастом магнитные балласты становятся все громче и громче … пока, наконец, неудача. Электронные балласты из коробки бесшумны и остаются такими … до смерть тебя разлучит.

Стоит ли дополнительная стоимость электронного балласта в два раза больше стоимость зависит от вас.Лично я предпочитаю электронные балласты, потому что гул сводит меня с ума. Тебе решать!

Можно ли использовать диммер с люминесцентными светильниками?

Да и нет. Да, есть специально разработанный диммер, который будет работать с и . люминесцентные светильники. Однако этот тип диммера «зависимые от балласта», что означает, что люминесцентные диммеры каждой марки будет работать только с определенными балластами от определенных производителей . Другими словами, попытка найти диммер, подходящий для вашего прибора, может оказаться непростой задачей. умопомрачительная рутинная работа.Идеальная ситуация — выбрать диммер и светильник вместе, чтобы гарантировать совместимость. Кроме того, эти диммеры будут не работает для ламп накаливания. Вы не можете смешивать люминесцентные светильники и лампы накаливания на одном диммерном переключателе.

«Нет» в этом вопросе заключается в том, что «обычные» диммерные переключатели, которые можно приобрести в строительном магазине, предназначены для Только лампы накаливания, а не лампы дневного света. Если вы попытаетесь использовать их, люминесцентный светильник может работать, но только в крайнем положении, если вообще.

Оставляя люминесцентные лампы включенными … Экономия энергии ??

Не обязательно! Как и в большинстве случаев в жизни, умеренность — ключ к долголетие! Прочтите нашу статью о фактах и ​​мифах о великом люминесцентное отключение! Нажмите ЗДЕСЬ за полную статью!

Другие ресурсы …

Если вам нужна хорошая техническая информация об испытании балластов, Полный источник, который я нашел в Интернете, — это Центр освещения по адресу http: //www.thelightingcenter.com / lcenter / technica.htm.

Если вы хотите подробно изучить, как работают люминесцентные светильники, посетите «How Stuff Works» с подробным и увлекательным объяснением на http://www.howstuffworks.com/fluorescent-lamp.htm.

Вернуться к списку электротехнических изделий

Как заменить люминесцентные ламповые лампы на светодиодные лампы T8

Как заменить люминесцентные лампы T8 на светодиодные лампы T8

Флуоресцентные лампы когда-то были экономичным и экологически предпочтительным решением для освещения. Эти дни давно прошли, поскольку за последние годы технологии выросли, переломив ситуацию в пользу светодиодов и затруднив поиск люминесцентных ламп. Тем не менее, миллионы люминесцентных ламп все еще используются, ожидая дооснащения светодиодами. Несмотря на то, что люминесцентные лампы сами по себе эффективны, светодиоды T8 обладают рядом преимуществ по сравнению с ними.

• Качество света — светодиоды излучают свет с различными цветовыми температурами, которые похожи на флуоресцентные, но не проявляют проблем с мерцанием.
• Регулируемая яркость — Существует множество вариантов светодиодов с полным регулированием яркости. Приглушить флуоресцентные лампы дорого, и они не так эффективны, как светодиоды.
• Энергетическая эффективность — В среднем новые светодиодные лампы T8 примерно на 30% эффективнее люминесцентных ламп T8.
• Без ртути — светодиоды не содержат ртути, что делает их экологически безопасными и не требует платы за переработку.
• Легче управлять — Люминесцентные лампы перегорают быстрее, когда используются элементы управления (например, датчики присутствия).У светодиодов нет такой проблемы, так как их срок службы не зависит от включения или выключения.
• Направленное освещение — Светодиоды обеспечивают эффективное направленное освещение, позволяя освещать свет там, где это необходимо. Флуоресцентные лампы излучают разнонаправленный свет, что означает, что часть света теряется внутри прибора.
• Срок службы — Средний срок службы линейной люминесцентной лампы T8 составляет 30 000 часов, а светодиодной лампы T8 — 50 000 часов. Тем не менее, существуют новые линейные люминесцентные лампы T8, которые могут работать до 84 000 часов.

Первоначальным фактором сдерживания продаж светодиодных трубок была стоимость, но теперь, когда трудно найти люминесцентные лампы, а стоимость качественных светодиодов коммерческого класса снижается, это не проблема. Также рассмотрите налоговые льготы и местные скидки, и вы обнаружите, что светодиоды будут приносить рентабельность инвестиций, которая очень быстро окупается. Premier Lighting будет работать с вами, чтобы проанализировать вашу уникальную ситуацию и предоставить анализ затрат / выгод для вашего переключателя LFL на светодиодный. У вас будет несколько вариантов развития светодиодных T8.

Тип A — светодиодная лампа имеет встроенный драйвер для использования с существующим люминесцентным балластом

Светодиодные лампы типа A нуждаются в существующем электронном балласте T8 для работы. Если у вас есть электронные балласты T8, установка будет очень простой. Все, что вам нужно сделать, это удалить имеющуюся люминесцентную лампу T8 и установить новую светодиодную лампу T8 типа A. Однако использование существующего балласта не так эффективно, как методы, описанные ниже, поскольку на их срок службы влияет необходимость замены балласта перед самим светодиодом.Это также зависит от совместимости светодиодной трубки типа A с вашим конкретным балластом. Балласты бытового класса редко работают хорошо в этом случае, но если у вас есть балласт промышленного класса, вам может повезти больше. Но не забудьте проверить таблицы совместимости балласта, если вы пойдете по этому пути.

Тип B — светодиодная трубка имеет внутренний драйвер и подключена к основному напряжению

типа B требуют, чтобы балласты были сняты с существующего светильника, а затем питание было подключено непосредственно к розеткам.Это не приводит к потере мощности, поскольку мощность не расходуется в балласте, что делает их намного более эффективными, чем лампы типа A. Отсутствие балласта также снижает будущие затраты на техническое обслуживание, поскольку его не нужно будет заменять. Естественно, к недостаткам относятся модификации при первоначальном обслуживании, поскольку балласты удаляются, а также может потребоваться замена розеток. Тем не менее, большинство светодиодных ламп типа B в наши дни могут быть одинарными или двухсторонними, а это означает, что если ваши розетки в хорошем состоянии, вы можете оставить шунтированные розетки как есть и просто обойти балласт. Также установка может быть опасной с подключением розеток к проводам питания — требуются строгие меры безопасности. Это увеличивает общую стоимость установки, хотя долгосрочная эффективность намного превосходит установку типа A.

Тип C — светодиодная трубка имеет дистанционный драйвер для питания светодиода

Большая разница между светодиодными трубками типа B заключается в том, что вместо внутреннего драйвера в светодиодных трубках типа C используется удаленный драйвер для питания светодиода. Один удаленный драйвер может питать несколько светодиодных трубок; эта система очень похожа на то, как работает линейное люминесцентное освещение.Установки типа C по-прежнему требуют удаления люминесцентных балластов. Они могут похвастаться максимальной функциональностью, такой как системы управления на основе движения и четкое регулирование яркости 0-10 В. Как и установка типа B, тип C требует длительного процесса установки, который стоит дороже, чем установка типа A.

Тип D или Тип AB — Светодиодные лампы T8 с комбинированным приводом, работающие от балласта и сетевого напряжения

Новинкой на рынке светодиодов T8 являются лампы ComboDrive LED T8, также известные как Dual Mode. Лампы ComboDrive LED T8 будут работать от существующих люминесцентных балластов (если они совместимы), а затем, когда балласт умирает, их можно подключить напрямую к сети (120–277 В).Как всегда, если вы собираетесь повторно использовать существующий балласт, убедитесь, что вы проверили лист совместимости, поскольку они, как правило, работают только с качественными балластами коммерческого класса. В режиме байпаса вы обнаружите, что некоторые из этих ламп имеют одностороннее или двухстороннее подключение.
