Подключение одинарного выключателя света: Как подключить выключатель с одной клавишей: схемы подключения и видео

Как подключить выключатель с одной клавишей: схемы подключения и видео

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм².

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм².

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

• электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

  При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

• скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки.

  Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Нож.
2. Электротехническая отвёртка.
3. Бытовой индикатор напряжения.
4. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Распределительная коробка.
3. Клеммники или электромонтажная изолента.
4. Патрон для лампы (и сама лампа).
5. Одноклавишный выключатель.

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: https://aqua-rmnt.com/ehlektrosnabzhenie/rozetki-i-vyiklyuchateli-vidyi.html.

Фотогалерея: материалы для монтажа выключателя

Длина кабеля предварительно измеряется рулеткой на месте проведения работ

В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки

Патрон крепится к потолку саморезами

Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

   К патрону подводятся два провода и крепятся винтами к соответствующим контактам

2. После этого подсоединяется выключатель. Для этого нужно разобрать его — отсоединить клавишу, крепящуюся на пластмассовых защёлках, и достать керамический (или пластмассовый) цоколь.

   При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

   Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм².

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

   Для соединения розеток друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Оцените статью: Поделитесь с друзьями!

Как подключить выключатель с одной клавишей своими руками

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Необходимые инструменты и материалы

Перед тем, как выполнить подключение выключателя света, в комнате должна быть сделана разводка электрических проводов и подготовлено место (отверстие) в стене, куда непосредственно будет монтироваться коммутационный аппарат. Если этого нет, для начала вам придётся сделать штробы в стене (для прокладки электрического провода) и смонтировать распределительную коробку (в ней будут производиться соединения проводов). Для этого запаситесь следующими материалами и инструментами:

• Шпаклёвкой или алебастром.
• Перфоратором и болгаркой с кругом по бетону.
• Шпателем и ёмкостью для замешивания раствора.

Есть вариант немного проще – отыскать в комнате ближайшую установленную распределительную коробку и произвести подсоединение проводов в ней.

Имейте в виду! Распределительные коробки всегда монтируются под потолком (на расстоянии 10-30 см от него), поэтому для работы вам обязательно понадобится стремянка.

Чтобы самостоятельно произвести элементарный монтаж, а потом проверить, насколько правильно выполнена схема подключения выключателя к лампочке, вам понадобятся следующие материалы и инструменты:

• Выключатель с одной клавишей внутреннего исполнения.
• Полипропиленовый или пластмассовый подрозетник (монтажная коробка).
• Светильник на одну лампочку.
• Изоляционная лента.
• Отвёртка с индикацией напряжения.
• Нож для зачистки изоляционного слоя на проводах.

Подключение

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
9. Включите вводной автомат и опробуйте в действии выключатель.

Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу». Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

Видео

Теперь вы знаете, как подключить выключатель с одной клавишей. Можно, конечно, пригласить для этого дела специалистов-электриков. Но в случае именно с этим устройством нет ничего сложного, а результат, сделанный своими руками, радует всегда вдвойне.

Установка наружного (накладного) выключателя

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.



В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.





Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии «Этюд» со степенью защиты IP44.





УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2.Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.



3.Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.



Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,



После этого ее можно с легкостью отсоединить.



4.Достаем механизм наружной розетки из корпуса.



5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.



6.Намечаем на стене места расположения крепежных отверстий выключателя.



7.Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.



В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.



8.Фиксируем корпус розетки на стене, с помощью дюбель-гвоздей.





9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.



После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.



10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.



11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.





После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.



13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.



И ставим в посадочное место клавишу.



14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.





Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

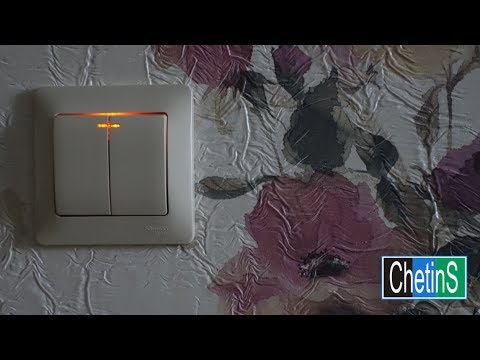

Выключатель с подсветкой – схема подключения и монтаж

Всё в жизни человека основано на мелочах. Внимание к ним определяет то, насколько жизнь будет приятной и удобной. Кажется, что выключатель с подсветкой – мелочь, не заслуживающая особого внимания, однако это вовсе не так, ведь такая вещь имеет огромное количество плюсов.

В этой статье подробнее раскроем особенности данного устройства, начиная с источника подсветки индикатора, заканчивая тем, как именно должно быть проведено подключение.

1

О видах выключателей с подсветкой

Как правило, сегодня можно встретить два варианта подсвечиваемых током элемента в электрических выключателях. Речь идет о неоновой лампочке и светодиоде. Внешне они очень похожи, но вот по спецификациям они все же различаются.

Для большего понимания мы предлагаем таблицу, в которой видна разница между ними по отношению к минимальному току и падению напряжения.

Вид подсветки	Минимальный ток	Падение напряжения
Светодиод	2 мА	2 В
Неоновая лампочка	0.1 мА	70 В

При выборе такого рода устройства эти данные нужно учесть, поскольку неоновая лампочка создаёт большее падение напряжения.

Интересно то, что не со всеми лампами световая индикация работает корректно. Здесь остановимся чуть поподробнее.

Когда вы планируете подключать такой выключатель, смотрите, какая у вас лампа. Если это лампа накаливания или же галогеновая, подключайте ее без какой-либо боязни. Если речь идёт об энергосберегающих или светодиодных лампах – стоит призадуматься. У вас в таком случае есть два варианта решения задачи.

1. 1. Не подключать вовсе.
2. 2. Принять все необходимые меры по подключению.

В случае выбора второго варианта пути нужно пересматривать схему подключения во избежание таких проблем, как потухшая подсветка или моргание лампочки, отсутствие подачи тока к ней.

Световой индикатор может выглядеть и как маленькая точка, и как небольшая линия

Можно обратить внимание и на более мелкие детали устройства, например:

• клавиши и их количество;
• местонахождение подсветки.

2

Строение выключателя с подсветкой

Такое устройство не так уж и сложно подключить, как кажется на первый взгляд, однако все равно надо быть внимательным. Нужно выбирать только качественное оборудование, но в крайнем случае можно работать и с тем, что есть.

За подсветку, как правило, отвечает неоновая лампочка или светодиод, подсоединенный параллельно контакту выключателя. А раз соединение параллельное, то это значит, что световой индикатор работает 24/7, независимо от того, работает устройство или нет.

У подсветки имеется свое сопротивление, отличное от других звеньев цепи.

Получается, что при выключенном освещении, но при включенной подсветке ток проходит через токоограничивающий резистор, оттуда он идёт к световому индикатору, после – к лампочке через клеммы подключения и в конце – на нейтраль, преодолевая путь через нить накаливания.

Когда освещение включено, цепь подсветки, подключенная параллельно общей цепи, шунтируется замкнутым контактом. Поскольку у него гораздо меньшее сопротивление, чем у цепи подсветки, это приводит к выключению светового индикатора.

Общая схема того, как работает подсветка в таком устройстве

Вышеупомянутый токоограничивающий резистор подключен последовательно, его задача – снижение показателей тока до приемлемого значения. Поскольку оба вида лампочек требуют разную величию тока, ставятся отличные друг от друга резисторы.

Вид светового индикатора	Рассеиваемая мощность, Вт	Сопротивление
Светодиод	1	100-150 кОм
Неоновая лампочка	0,25	0,5-1 МОм

Подключение через резистор светодиодную подсветку — неидеальный выход, и этому есть причины.

1. 1. Греется резистор, причем достаточно сильно.
2. 2. Есть вероятность появления обратного тока, который может испортить работу светодиода.
3. 3. Устройства со светодиодной лампочкой потребляют более 300 Вт в месяц.

3

Видео – Ремонт подсветки в выключателе

3.1

Подключение выключателя с диодом

Итак, чтобы решить проблему обратного тока, нужно установить диод параллельно светодиоду подсветки. Рассмотрим, как сделать это правильно.

Еще одна схема работы подсветки, но уже с диодом

Если использовать данную схему подключения, нужно подобрать подходящий диод. Он по параметрам должен быть схож со светодиодом подсветки, подключенным параллельно.

Для модели светодиода AL307 можно использовать диод КД521 или его аналог.

Недостатки у данной схемы есть, и их два.

1. 1. Сильный нагрев резистора
2. 2. Подсветка «ест» много энергии.

Устройство со светодиодом плохо работает со светодиодными или энергосберегающими лампами.

3.2

Подключение выключателя с конденсатором

Для снижения нагрева резистора и затрат энергии на подсветку в цепь можно добавить еще один элемент – конденсатор. Резистор в таком случае уже подлежит замене, поскольку его задачей становится ограничения заряда конденсатора.

Обратите внимание на схему подключения, представленную ниже.

Вариант схемы с конденсатором в цепи

Резистор подбирается чаще всего лишь путем проб и ошибок, поскольку каждому конденсатору требуется свой «ограничитель» в виде этого самого резистора.

Ничто не мешает подключить вместо обычного диода еще один светодиод.

Плюс этой схемы в том, что решается проблема чрезмерного использования электричества светодиодной лампочкой подсветки (речь идёт от 50 Вт в месяц).

Однако есть и минус – трудности прокладывания конденсатора в корпус устройства и отсутствие гарантии работы с энергосберегающими и светодиодными лампами.

4

Как подключить выключатели с подсветкой

Вы, наверное, не удивитесь, но подключать выключатели с подсветкой нужно абсолютно таким же образом, что и без неё. Сложностей нет – если вы уже разобрались в этой теме, вы легко справитесь и с такой задачей.

В подключении нет никаких отличий, а дополнительная цепь светового индикатора не влияет на сам процесс.

Напомним ТБ при монтаже такого рода устройства.

1. 1. Заводим фазу на выключатель. Это нужно сделать для последующего отсутствия напряжения на контактах патрона.
2. 2. Ноль и землю вести напрямую на люстру или светильник.

Главное – внимательность при работе. Она должна быть максимальной. Напряжения в проводе быть не должно. Выкручивать пробки или снимать предохранитель тоже можно – видимый разрыв ничуть не навредит.

Важно! Пусть на автомате висит табличка или записка о том, чтобы никто не включал питание – это нужно для вашей безопасности.

5

Куда подключать провода

Хотя вопросов с монтажом может быть достаточно много, на самом деле, все достаточно просто.

Первое, что нужно сделать перед установкой выключателя – разобраться в его конструкции. Для этого делается разборка, благодаря которой можно взглянуть поближе на основные компоненты и выяснить что и куда подключать.

Как правило, чтобы внимательно рассмотреть «внутренности» устройства, достаточно снять клавишу(-и) и корпус. Так и у именитых, и у неизвестных брендов.

Итак, поскольку клавиши держат защелки или штырьки из пластика, достаточно взять отвертку с прямым наконечником, потянуть на себя и чуть вниз клавишу. Также потихоньку снять и другие, если на выключателе более одной клавиши. Рамку корпуса держат пара шурупов, которые можно легко найти и открутить.

Для доступа к внутренней части выключателя надо обязательно снять рамку с клавишами

Добравшись до основы прибора, можно найти клеммы (медные пластины с винтами), к которым подключают провода. Предварительно их надо зачистить от изоляции, после – просовывать под винты и контактные пластины, а затем – затягивать, но не перебирать с силой.

Совет! Стоит подождать полчаса и потом еще раз подтянуть винты – так будет легче и лучше. После – удостоверьтесь в качестве соединения.

Чуть по-другому выглядят выключатели, у которых разъём для подключения провода не винтового, а пружинного типа. Как правило, такое можно встретить у европейских моделей. Они, что удивительно, легче в монтаже и лучше подходят для тех, у кого нет опыта в этом деле. С проводом нужно делать все то же самое – зачистить и просунуть в разъём. Отличие лишь в том, что пружина сама захватит и обеспечит контакт провода с поверхностью, а значит – ничего делать не надо, только лишь собирать.

Важно! Простота подключения – главная черта моделей выключателей с ценой выше среднего.

Виды разъемов на выключателях, куда вставляются провода, на примере модели Etika

5.1

Подключение одноклавишного выключателя своими руками

Одинарные выключатели, как правило, больше подходят для небольших осветительных приборов, а значит – включение люстр на потолке, например, на кухне можно сделать гораздо удобнее.

Подключить по такой схеме достаточно просто.

1. 1. Ноль от щитка напрямую подать на светильники.
2. 2. Фаза – на одной из клемм выключателя.
3. 3. От оставшейся клеммы провести второй провод ко второму выводу светильника.

Простая и доступная схема по подключению выключателя с одной клавишей

У одинарного выключателя две клеммы, в подрозетнике – столько же проводков. Запутаться просто невозможно. Нужно лишь найти клеммы на корпусе выключателя. Впоследствии на одну кидается провод от щитка, на вторую клемму — провод от люстры.

6

Двухклавишные выключатели с подсветкой: самостоятельное подключение

Подключить двухклавишный выключатель так же нетрудно, как и одноклавишный. Просто в подрозетник ставится не два, а три жила. Одна из жил – фаза, оставшиеся две – на светильники или люстры. Вот и все отличия.

Подключение проводов по этой схеме несколько сложнее и требует наличия отвертки-пробника или же тестера. Главное – найти «фазу» и подключить куда нужно.

Фазу, как правило, скорее всего, выделяют красным или же коричневым цветом, а от люстры – черные или белые цвета. Взяв в руки необходимый инструмент, проверяется «фаза» перед подключением, после – маркируется провод (можно чем угодно – изолентой, лаком, маркером).

Отключив питание, настает пора подключения устройства к сети на 220 вольт.

Подсоединение выключателя с двумя клавишами к сети имеет незначительные отличия с подключением одинарного выключателя, так что с этим легко справиться

Зная, что у двухклавишной версии устройства три клеммы, одна из которых – для фазы, а две другие – для проводков от светильника, нужно в первую очередь найти маленькую схему или букву L — она обозначает место подключения провода для «фазы».

Нашли такое? Тогда подключение нужно проводить с ориентиром на эти обозначения. Так вы не запутаетесь.

При отсутствии опознавательных знаков делается следующее: подключение фазы проводится лишь к верхней единичной клемме, к нижним двойным нужно подключать провода от люстры.

Три контакта для подключения. Тот, что вверху, — для фазы. Те, что снизу, – для проводов от люстры

По окончании работы надо провести проверку освещения. Сначала нажать на одну клавишу, затем на другую. Если нет проблем и все включается, остается лишь установить в подрозетник и собрать.

6.1

Видео – Как подключить выключатели с подсветкой

7

Мигает лампа – как избавиться от такой проблемы

Все модели выключателей в рассматриваемой в этой статье категории хороши по-своему — они красивы, удобны, по цене, как правило, недорогие, а главное – практичные. Однако идеальная совместимость у них лишь с лампами обычными или же галогенными, иначе говоря – с лампами накаливания. Совсем другие отношения у них с энергосберегающими и светодиодными лампами — с такими выключателями они начинают постоянно моргать.

Энергосберегающие и светодиодные лампы совместимы лишь с той группой рассматриваемых в этой статье выключателей, у которых диммируемые светодиодные лампочки. А они достаточно дорогие.

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Не всегда первый же вариант решения проблемы срабатывает. Так что нужно пробовать одно решение за другим.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).


   Если подключать группу такого рода светильников, конденсатор ставится лишь перед первым светильником в этой группе.

3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

   Можно вытащить подсветку из конструкции, если не хочется «мучений»

4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.

7.1

Видео – Избавление от проблемы мигающих ламп

8

Итоги

Выключатели с подсветкой – крайне удобное и практичное устройство, которое можно использовать в квартире или доме. Его установка достаточно проста, и с ней может справиться каждый, но процесс требует большой концентрации. Выбор одно- и двухклавишных моделей добавляет вариативности – одной-двумя кнопками можно включить весь свет в комнате. Это очень удобно и практично.

Как подключить проходной выключатель: пошаговая инструкция

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить переключатель света для управления точкой освещения с помощью одностороннего или одностороннего переключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

Перед тем, как перейти к деталям, мы должны показать основную конструкцию и рабочий механизм однополюсного переключателя , который показан на рисунке ниже:

Конструкция и работа одностороннего однополюсного однополюсного переключателя

. простое пошаговое руководство со схемой и схемой подключения, которое показывает , как подключить выключатель света для управления лампочкой / лампой из одного места с помощью одностороннего или одностороннего переключателя?

Требования:

• Односторонний выключатель (SPST = однополюсный, сквозной) x 1 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей x 3 Нет


Процедура :

Это похоже на последовательную схему i.е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к переключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и его положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, выключатель S ₁ должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.

Подключение переключателя света

На рис. Ниже показаны принципиальные схемы и схемы подключения переключателей света, которые показывают , как подключить переключатель света?

Как подключить выключатель света

Также обратите внимание, что цвета домашних проводов могут отличаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к переключателям и электроприборам от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасности), который не показан на рисунках выше.

Полезно знать:

• Переключатели и Предохранители должны быть подключены через линию (под напряжением).
• Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
• При таком подключении проводов требуется меньше проводов и кабелей.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, знающих, как обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Учебные пособия по монтажу соответствующей электропроводки:

.

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное переключающее соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная разводка, при которой световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя

Двухпозиционный переключатель

также известен как однополюсный двухпозиционный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двусторонний переключатель. переключать и управлять лампочкой из двух разных мест.

Примечание:

• Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
• Подключите заземляющий провод к подключенному электроприбору, а также к выключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутируемое соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенным использованием двухсторонних переключателей является управление точкой освещения из разных мест, таких как верхний и нижний этаж, т.е. входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена электрическая схема, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четыре промежуточных переключателя.Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двусторонней коммутации

• Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
• Он также используется при соединении проводов на лестнице, где световой точкой можно управлять из двух или более разных мест.
• Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
• Основная цель двухстороннего переключения — управление электроприбором, устройством или оборудованием переменного или постоянного тока, особенно световыми точками, с двух мест.

Вы также можете прочитать:

.

Как подключить переключатели последовательно?

Как соединить два переключателя последовательно для управления одной нагрузкой?

В сегодняшнем базовом руководстве по установке домашней электропроводки мы изучим , как подключить и подключить два переключателя серии для управления и управления одной световой точкой.

По большей части, это не предлагаемый метод последовательного подключения односторонних переключателей, поскольку при установке общей электропроводки используется параллельное или последовательно-параллельное соединение.В некоторых случаях соединение может показаться бесполезным, но есть некоторые возможности, когда мы должны управлять отдельной нагрузкой из двух мест, в то время как оба переключателя должны быть включены для работы нагрузки.

Прежде чем переходить к деталям, мы рассмотрим базовую конструкцию и рабочий механизм однополюсного переключателя , который показан на рис. Ниже:

Конструкция и работа одностороннего однополюсного переключателя SPST (однополюсный однополюсный)

Ниже представлен простое пошаговое руководство со схемой и схемой подключения, которое показывает , как последовательно подключать односторонние переключатели?

Требования:

• Односторонние переключатели (SPST = однополюсный, сквозной) x 2 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей x 4 Нет


Процедура :

Подключите два однонаправленных переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже.Имейте в виду, что оба переключателя S ₁ и S ₂ должны быть замкнуты, чтобы замкнуть цепь.

Если к электрическому устройству последовательно подключено несколько переключателей, то есть световая точка, все они должны быть в положении ВКЛ, чтобы нагрузка работала. Если один из переключателей разомкнут, цепь не будет работать.

Как подключить переключатели последовательно?

Цепь завершится, только если оба переключателя находятся в положении ON. Другими словами, если один из переключателей разомкнут или находится в положении OFF, лампочка не будет гореть.То же самое и с другими нагрузками, которые подключены последовательно для управления двумя односторонними переключателями.

Ниже показаны различные положения односторонних переключателей и световой точки при последовательном подключении.

Щелкните изображение, чтобы увеличить

Последовательные переключатели Различные положения переключателей и лампочки

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична приведенной ниже таблице истинности цифровой логики и логического элемента.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	0 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Простой Словом, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет гореть.С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, так как цепь ведет себя как разомкнутая цепь, следовательно, лампа не будет светиться. Независимо от того, что все остальные подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

Полезно знать:

• Переключатели и Предохранители должны быть подключены через линию (под напряжением).
• Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
• При таком подключении проводов требуется меньше проводов и кабелей.
• Это не самый надежный и удобный способ подключения.
• Используйте это электрическое соединение только тогда, когда это необходимо.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения в электрическое подключение.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Учебные пособия по монтажу соответствующей электропроводки:

.

Как подключить переключатели параллельно? Управление светом с помощью Parlallel Switching

Как подключить два переключателя параллельно для управления одной нагрузкой?

В предыдущем руководстве по установке домашней электропроводки мы узнали, как последовательно подключать односторонние переключатели. Сегодня мы узнаем , как подключить и подключить два переключателя параллельно для управления и управления одной световой точкой.

В основном, это предпочтительный метод параллельного подключения односторонних переключателей, поскольку в наши дни в обычных электрических установках используются параллельные или последовательно-параллельные соединения из-за преимуществ перед последовательным подключением.

Прежде чем перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

Конструкция и работа одностороннего SPST (однополюсного однополюсного) переключателя

ниже это простое пошаговое руководство со схемой и схемой подключения, в котором показано, как подключить односторонние переключатели параллельно?

Сопутствующие руководства по подключению:

Требования:

• Односторонние переключатели (SPST = однополюсный, сквозной) x 2 шт.
• Лампа (лампочка) x 1 шт.
• Короткие отрезки кабелей x 5 шт.


Процедура:

Подключите два однопозиционных переключателя, лампочку параллельно источнику питания, как показано на рисунке ниже.Имейте в виду, что один из переключателей S ₁ или S ₂ должен быть замкнут, чтобы замкнуть цепь.

Если есть несколько переключателей, подключенных параллельно электрическому устройству, то есть световая точка, один из них должен быть в положении ВКЛ, чтобы нагрузка работала. Однако лампочка не погаснет, если вы выключите один из переключателей. Другими словами, все переключатели должны быть замкнуты (положение ВЫКЛ.), Чтобы отключить нагрузку от источника питания.

Как подключить переключатели параллельно?

Цепь замыкается, если один из двух переключателей находится в положении ВКЛ.Другими словами, если один из переключателей замкнут или находится в положении ON, лампочка будет гореть. То же самое и для других нагрузок, а также для управления двумя (или более) односторонними переключателями, подключенными параллельно.

Связанные руководства по подключению:

Ниже представлены различные положения односторонних переключателей и световой точки при параллельном подключении.

Переключатели в параллельном положении Переключатели и лампочка в разных положениях

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифрового логического логического элемента ИЛИ, которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	0 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	1 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	1 = ВКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Простыми словами, есть четыре положения переключения, и если оба переключателя находятся в положении ВЫКЛ, лампочка не горит.С другой стороны, если один из переключателей находится в положении ON, ток будет течь в цепи, поскольку цепь ведет себя как замкнутая цепь, поэтому лампа будет светиться. Независимо от того, что все остальные подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

Соответствующие руководства по подключению:

Полезно знать:

• Переключатели и , предохранители должны быть подключены через линию , (под напряжением).
• Параллельное подключение переключателей — предпочтительный способ подключения бытовой техники.параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный.
• Для параллельного подключения проводов требуется больше проводов и кабелей.
• Это надежный и удобный способ электромонтажа.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, знающих, как обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие учебные пособия по установке электропроводки:

.

No related posts.
