Подключение видеодомофона в частном доме: схема и советы по самостоятельной установке

схема и советы по самостоятельной установке

Именно подключение видеодомофона — наиболее простой, но в то же время эффективный способ повысить степень защиты вашего дома или квартиры. В отличие от наиболее распространенных голосовых устройств видеодомофон позволяет видеть того, кто стучится в вашу дверь. Благодаря этому вы сможете отказаться от встречи с нежданными или нежелаемыми гостями, посетителями.

Типовые схемы подключения

Такое решение подходит не только для многоквартирных домов, все чаще практикуется установка домофона в частном доме, причем именно в видеоисполнении. Благодаря этому удается управлять доступом во двор, не покидая уютного жилого помещения. Такая несложная охранная система будет оценена по достоинству зимой, когда выходить на улицу нет никакого желания.

Обращаем внимание, что в стандартные комплекты оборудования могут входить считыватели ключей, позволяющие всем членам вашей семьи пройти в дом, не беспокоя лишними звонками. Именно такая схема применяется и при установке видеодомофонов в многоквартирных домах. Но если у вас есть охрана или обслуживающий персонал, можно установить упрощенную схему, которая обеспечит только видеосвязь и возможность открывания двери по команде.

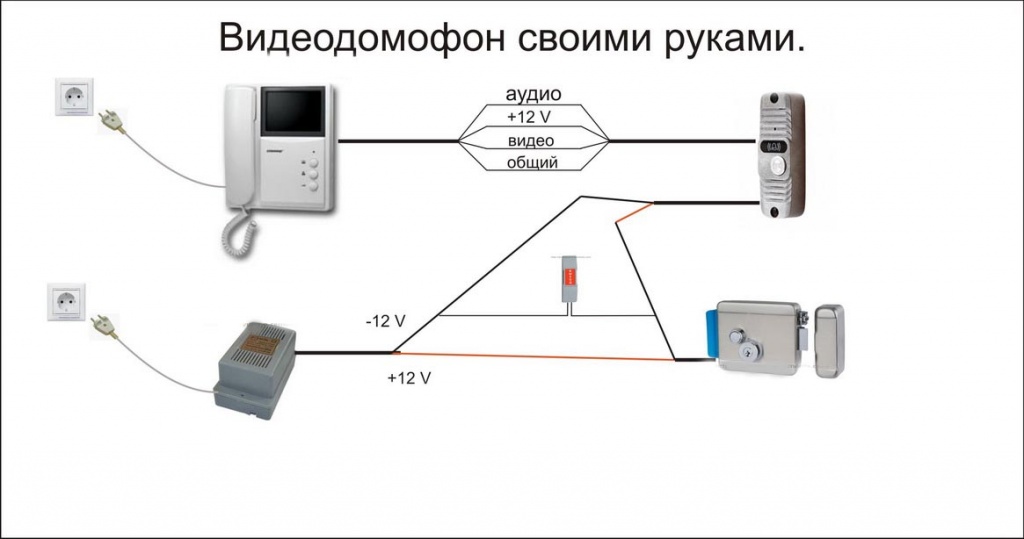

Для наиболее простых вариаций устройств применяется несложная схема подключения следующего типа:

В эту схему подключения видеодомофона не включены считыватели ключей, поэтому в основном она используется только для установки в частных домах. Открыть въездные ворота или калитку можно будет только при помощи нажатия кнопки у монитора. Но стоить такой комплект будет существенно дешевле.

В многоквартирных домах обычно реализуют более сложную схему подключения домофона с применением контроллеров:

Подобная схема более практична и удобна. Она позволяет обеспечить доступ на контролируемую территорию всем, у кого есть соответствующий электронный ключ. При этом для такого домофона схема подключения практически не усложняется. Электронный блок управления с контроллером имеет четкую и интуитивно понятную маркировку, объясняющую, к каким разъемам подключается соответствующее оборудование.

Необходимый комплект оборудования

Если у вас нет опыта в комплектации подобных систем видеонаблюдения и контроля доступа, то рекомендуется приобретать полный комплект аппаратуры. В этом случае есть гарантия того, что все оборудование совместимо, а значит, и возможность сбоев в работе будет сведена к минимуму.

В стандартный комплект оборудования входят следующие устройства и комплектующие.

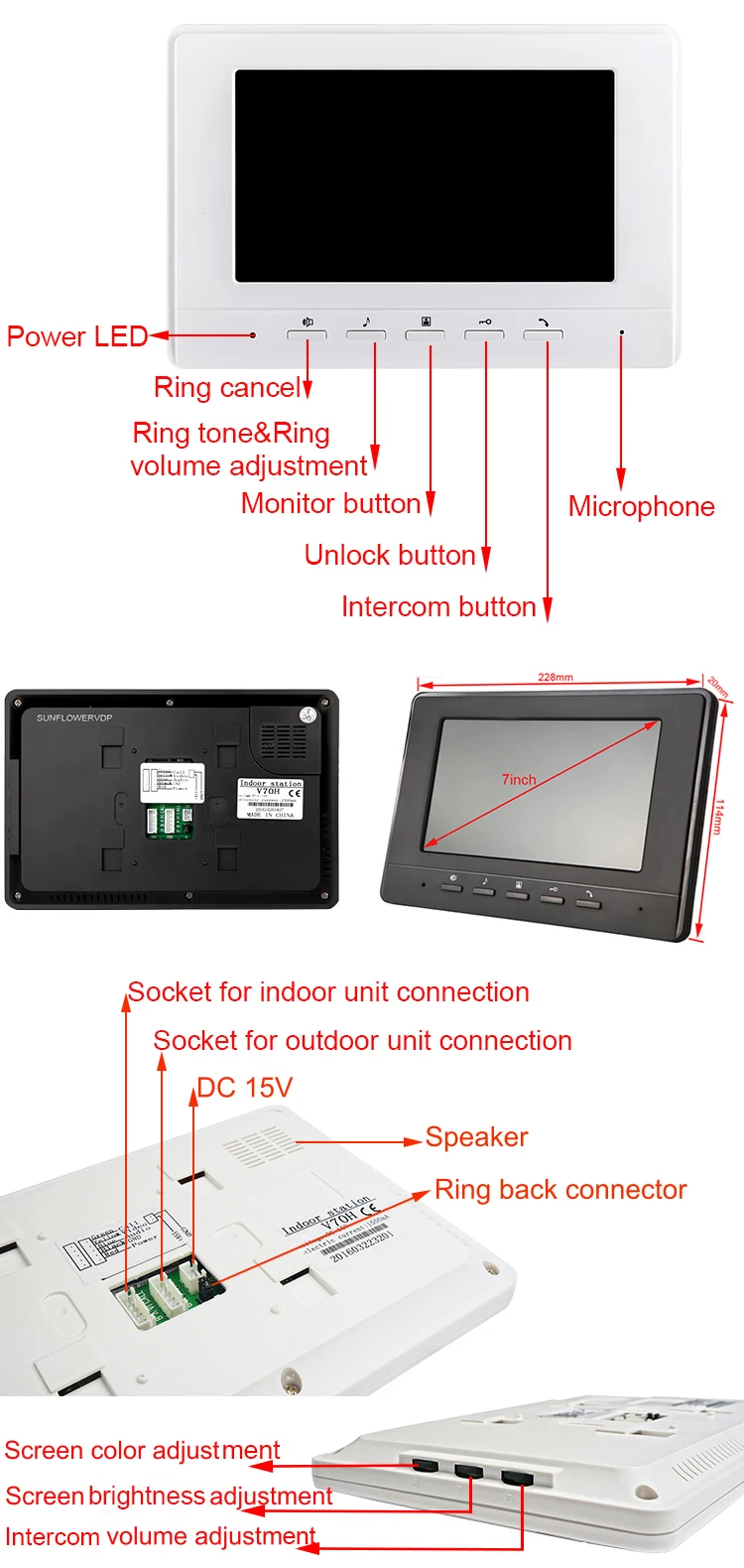

Монитор

Монитор с блоком управления электромеханическим или электромагнитным замком отображает картинку с камеры, установленной на вызывной панели. Различные модификации могут воспроизводить черно-белое и цветное изображение. Первые из них стоят существенно дешевле, но доля таких мониторов в продаже существенно сократилась.

Обычно это устройство монтируется внутри дома или квартиры у входной двери, такое расположение наиболее удобно.

Блок питания

Основное требование, выдвигаемое к блоку питания для комплекта аппаратуры, — общая мощность должна на 15–20% превышать общее потребление электроэнергии. Кроме того, напряжение питания также должно соответствовать техническим характеристикам оборудования.

В большинстве случаев отдельный блок необходим только для подключения контроллера и электромеханического замка, мониторы с панелью управления обычно укомплектованы встроенными преобразователями напряжения.

Замок

В качестве запорных механизмов применяют два основных типа замков, а именно:

  • Электромагнитные замки отличаются невысокой стоимостью. При подаче питающего напряжения электромагнит фиксирует двери в закрытом положении. Замки надежны, но имеют один существенный минус — при отключении электричества устройство перестает работать и дверь сможет открыть любой посторонний.

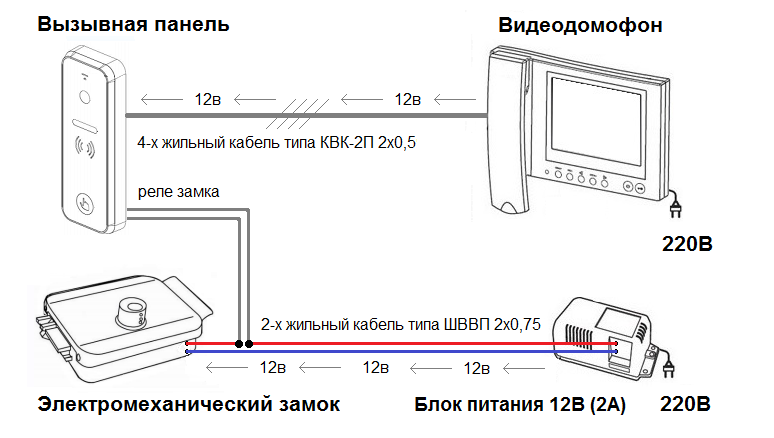

  • Более предпочтительна схема подключения видеодомофона с электромеханическим замком, который не имеет свойственных магнитным моделям недостатков. По сути, это обычный замок, который применяют для установки на входные двери. Но в действие он приводится электроприводом после поступления соответствующей команды с панели управления или контроллера.

Комплекты оборудования первого типа чаще всего устанавливают в подъездах многоквартирных домов, чтобы обеспечить свободный доступ при отключении электричества. А вот видеодомофоны для частных домов обычно поставляются с электромеханическими замками.

Вызывная панель видеодомофона

Одна из основных частей всего комплекта оборудования. Вызывная панель видеодомофона обеспечивает голосовую и видеосвязь между владельцем дома или квартиры и посетителем. Именно на ней обычно размещены и считыватели ключей, необходимые для самостоятельного открывания дверей.

В зависимости от модификации панель укомплектована следующей аппаратурой:

  • Малогабаритной видеокамерой, обеспечивающей съемку и передачу изображения на монитор.
  • Устройством ИК подсветки, позволяющей камере получить четкую картинку в темное время суток.
  • Микрофоном и динамиком для голосовой связи.
  • Кнопкой вызова, позволяющей оповестить владельца дома о посетителе.

В отдельных случаях схема подключения видеодомофона дополняется выносной камерой, позволяющей снимать картинку с другого ракурса.

Соединительные провода

Прокладываемая проводка требуется для подачи питания на электромеханический или электромагнитный замок, подключения вызывной панели к видеодомофону для передачи аудиосигнала и изображения.

Для снижения уровня возможных помех рекомендуется использовать только кабели в экранирующей оплетке. Это требование касается видеодомофонов, работающих с аналоговым и цифровым сигналом.

Наибольшее применение получили:

  • Обычные коаксиальные кабели РК-75 и их аналоги. Следует учитывать, что для подключения по четырехпроводной схеме потребуется прокладка двух таких кабелей.

  • Подобный недостаток был устранен в комбинированных кабелях типа КВК. В них, кроме экранированной жилы, имеются два дополнительных проводника. Благодаря этому обеспечена передача видео и аудиосигнала, подача питания.

  • Если предполагается монтаж видеодомофона, работающего в цифровом формате, то используют провода типа «витая пара». Требование к наличию экранирующей оплетки в этом случае сохраняется, поэтому используют проводники с маркировкой FTP (все проводники защищены общим экраном).
  • Если расстояние между устройствами не превышает 60 метров, обходятся более дешевым проводом марки ШВЭП 4 х 0,12. Для подключения исполнительного механизма замка достаточно многожильного провода ШВВП с сечением жил 0,75 мм2.
При выборе провода обращают внимание именно на расстояние от входной калитки до дома. Если оно превышает 60 м, целесообразно выбирать кабели РК-75, КВК.

Особенности подключения устройства

Перед тем как подключить и соединить между собой отдельные комплектующие, необходимо изучить инструкцию, предоставленную производителем оборудования. При установке вызывной панели видеодомофона и прокладке линии связи необходимо предусмотреть защиту от механических повреждений и воздействия осадков.

Чтобы снизить уровень возможных помех и улучшить качество передаваемой картинки, соединительные провода необходимо укладывать на удалении от силовых линий.

Подключение отдельных устройств выполняется только при обесточенной сети питания. Если забыть это правило, то при случайных коротких замыканиях возможен выход аппаратуры из строя.

Установка своими руками

Если есть навыки работы по обустройству электросетей, то установить и подключить домофон можно самостоятельно. Общая схема работ в этом случае следующая:

  1. В помещении монтируют монитор, подключают к домашней электросети. Особых сложностей на этом этапе не возникает.
  2. Вызывную панель устанавливают на стену у входной двери или калитки. Рекомендуется углубить ее в кладку, это повысит защиту устройства от влаги и механических повреждений. Высота установки от 1,4 до 1,6 м. Это позволит сфокусировать камеру на лице человека среднего роста.
  3. Соединительные провода желательно прокладывать подземным способом. Значительного заглубления не требуется, вполне достаточно 25–30 см. Для укладки используют пластиковые или стальные трубы соответствующего диаметра.
  4. В комплектах без считывателей ключей все основные устройства подключаются непосредственно к вызывной панели. А в видеодомофонах с такими считывателями основным считается управляющий контроллер, к которому и подключается другое оборудование.
Настоятельная рекомендация: перед тем как подключить видеодомофон, обязательно проверьте соблюдение принципиальной схемы соединений.

Полезные советы по установке

Рекомендуется обратить внимание на рекомендации специалистов, занимающихся монтажом систем видеонаблюдения:

  • Лучшую картинку обеспечивают камеры с углом обзора в пределах 30–60 градусов.

  • Нормальное изображение в темное время суток обеспечит только видеодомофон с ИК-подсветкой.
  • Не стоит устанавливать вызывную панель на дверях или входной калитке. При открывании соединительные провода быстро выходят из строя.
  • Больше всего служат видеодомофоны с вызывной панелью в антивандальном исполнении.

Если у вас нет опыта в монтаже и подключении устройств такого класса, то комплектацию и установку стоит доверить квалифицированному мастеру.

Устанавливаем видеодомофон в частный дом своими руками

Автор Исхаков Максим На чтение 10 мин. Просмотров 1.9k. Опубликовано Обновлено

Устанавливаем видеодомофон в частный дом своими рукамиУстанавливаем видеодомофон в частный дом своими руками

Сегодня владельцы собственных домов думают о том, нужно ли устанавливать в свое жилище домофон. Также их посещают мысли касающиеся того, какую компанию-производителя выбрать для собственного строения и можно ли, если постараться, установить домофон собственными силами, не обращаясь к специальным компаниям.

Такая вещь как СКУД давно и довольно прочно вошла в жизнь обычного человека, именно к этой системе и относятся домофоны.

В данной статье пойдет речь о том, как верно и качественно установить видеодомофон в частном доме. Из статьи вы узнаете, что из комплектующих понадобится, какие расходные материалы и инструменты пригодятся при монтаже.

Типы домофонов и их основные производители

Исходя из функциональности, системы домофонов можно разделить на 2 группы: аудиодомофоны и видеодомофоны.

Первый вид работает с человеком только исходя из его голоса, второй способен определить человека и с помощью голоса, и используя видео.

Второй тип может работать не только как обычный домофон, но и способен служить как видеорегистратор, который может записывать происходящее на любой вид носителей.

Однако установка видеодомофона в частном доме не требует лишних затрат и умений. Такой домофон отличается от обычного только тем, что передает видеосигнал, а чтобы у вас появился видеодомофон достаточно приобрести специальный экран и протянуть 2 дополнительных провода для успешного соединения.

Таким образом, установка видеодомофона в частном доме вполне простая процедура.

Также существуют производители домофонов, которые создают устройства, которым почти не нужны провода, она способны работать через радиосигнал или Интернет, только стоимость таких СКУД также увеличится, за счет необходимых новых модулей для связи.

На российском рынке много производителей домофонов, рекомендуем обратить на одного из этих производителей:

  • COMMAX
  • CTV
  • Falcon Eye
  • Kocom
  • Tantos
  • Hikvision
  • Dahua

Товары одной цены от этих компаний имеют во многом схожие характеристики и функциональную базу для работы.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

состав видеодомофонасостав видеодомофона

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромагнитный замокЭлектромагнитный замок

Бесперебойный источник питания – блок питания с установленным аккумулятором.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромеханический замокЭлектромеханический замок

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

БузБуз

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

  • Домофонная трубка
  • Вызывная панель
  • Электромеханический замок
  • Блок питания или заменяющий его БУЗ
  • Считыватель
  • Контроллер
  • Доводчик для двери
  • Кнопка для открытия калитки со двора

Состав системы видеодомофонаСостав системы видеодомофона

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

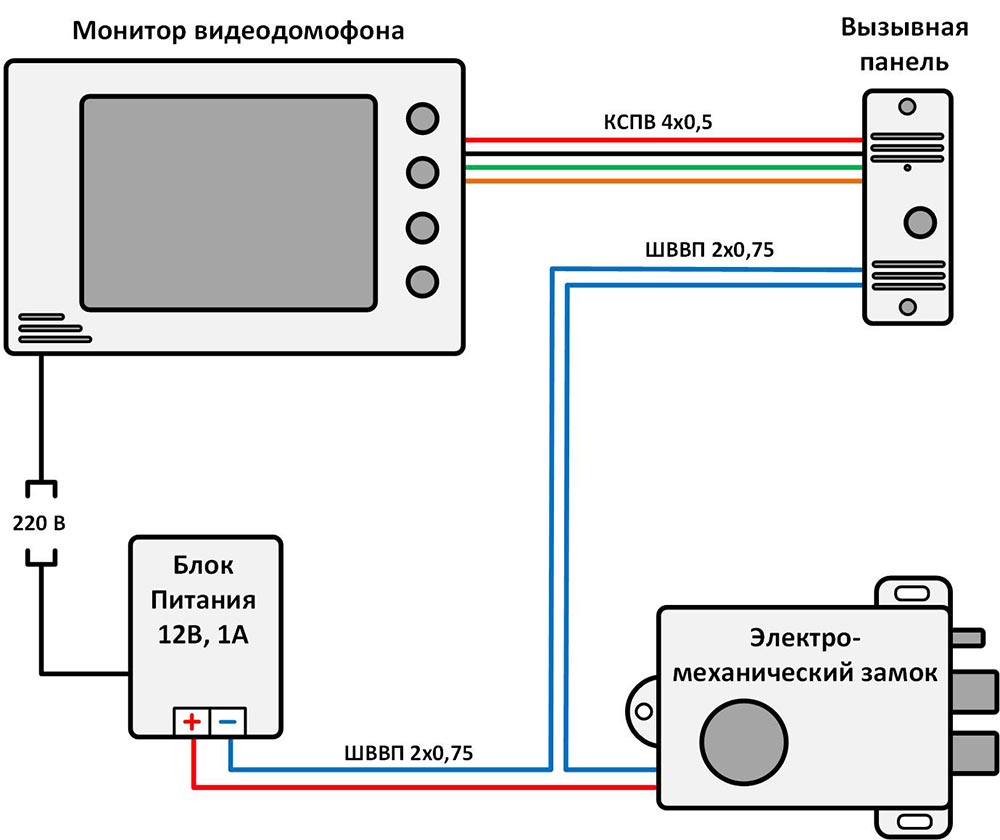

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

  • Оконцовка для множественных проводов
  • Трубки с термоусадкой различных размеров
  • Обычная лента для изоляции
  • Клеммники
  • Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Популярные схемы, чтобы подключить домофон

В этом подзаголовке будут описаны стандартные схемы подключения домофона, лучше всего устанавливать их, если вы разбираетесь в электротехнике, если нет, то можете просто-напросто испортить недавно купленный прибор. Если не понимаете что делаете, то лучше обратитесь к специалистам.

Перед тем, как начать устанавливать домофон внимательно изучите инструкцию от продавца, там можно подчеркнуть массу полезного.

Вот так выглядит один из способов соединения обычного домофона с устройством для вызова, а также электромеханическим замком:

схема подключения вызывной панели и трубкисхема подключения вызывной панели и трубки

Заметьте, что тут обычный разомкнутый контракт, который управляет замком, находится внутри разговорной трубки.

Также следите, чтобы выходное напряжение и мощность БУЗ или блока питания соответствовали параметру замка.

На данном рисунке изображена модель подсоединения видеодомофона, тут уже контакт контролирующий замок находится внутри вызывной панели:

схема подключения вызывной панели видеодомофонасхема подключения вызывной панели видеодомофона

Часто чтобы установить блок питания приходится к нему проводить провода в 220 В, а это не всегда удобно, тут на помощь придет БУЗ, о котором уже говорилось выше, вот рисунок, который показывает как подключить домофон с БУЗ:

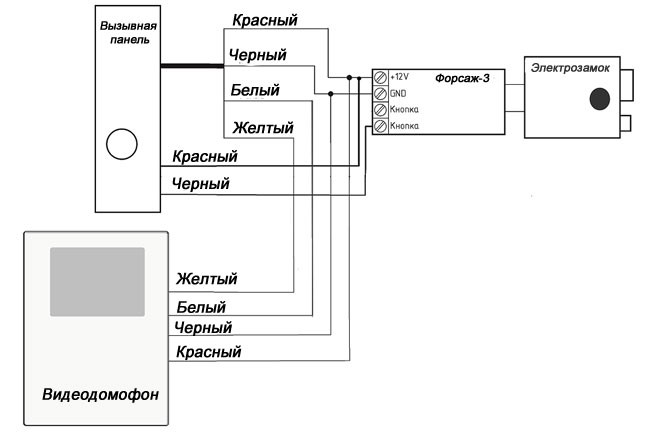

Схема подключения видеодомофона с бузСхема подключения видеодомофона с буз

Сам по себе БУЗ имеет маленькие размеры, поэтому многие специалисты ставят этот накопитель внутри самого замка.

При установке данного вариант следует понимать, что он будет функционировать только в том случае, если напряжение блока вызова будет совпадать с параметром напряжения открывающего замка.

Последней будет схема того, как подключить домофон, у которого есть считыватель электронного ключа и контроллер для работы с электромагнитным замком:

схема подключения видеодомофона с контроллеромсхема подключения видеодомофона с контроллером

В каком месте устанавливать элементы домофона?

Перед тем как начать монтаж всех составляющих домофона, следует определить, где они будут находиться, особенно внимание следует уделить тому, где будут располагаться трубка для разговора или терминал с монитором, отличным вариантом для расположения этих элементов может стать кухня или прихожая, другими словами те места, где люди бывают чаще всего.

Следующим шагом будет укладывание проводов, как силовых, так и сигнальных, только после этого начинается сама установка домофона.

В завершении работы проводят соединение электрических частей и проверяют общую работоспособность устройства.

Как прокладывать кабеля?

Провода и кабеля можно проводить с помощью специальных труб из гофры, а также используя пластиковые или металлические трубы.

Первый вариант отлично подойдет, если вам надо протянуть провода снаружи или за стеной из гипсокартона, также дополнительной возможностью будет укладка проводов с помощь кабель-канала.

Под землей лучше всего использовать трубы из полиэтилена с низким давлением и закапывать их стоит примерно на глубины в полметра.

Помните, что при прокладке кабеля для домофона силовые и сигнальные провода не стоит размещать в одном месте, при их близком расположении с большой вероятностью появятся наводки в виде звуковых сигналов во время разговора и помех на видеосвязи.

Вот еще немного советов, которые помогут качественно установить домофон:

  • При монтаже на концах проводов оставляйте немного длины для запаса, сейчас это поможет в более простой установке, а в будущем значительно облегчит ремонт
  • Если общий провод приходится соединять из нескольких частей, то следует использовать паяльник и специальные трубочки для термоусадки
  • При прокладывании провода к открывающему замку появится изгиб, на его место следует надеть гибкую защиту

Монтаж видеодомофона

Как установить вызывную панель?

Когда будете устанавливать панель для вызова для видеодомофона, то следует это делать так, чтобы перед калиткой был максимальный обзор, хорошим вариантом будет развернуть панель в сторону калитки.

Высота монтажа вызывной панелиВысота монтажа вызывной панели

Как установить разговорную трубку?

В большинстве случаев в комплекс в домофону всегда идут удобные крепежи и дополнительные вещи, по причине этого серьезных проблем возникнуть не должно.

Рядом с трубкой следует поставить розетку, а саму трубку поставить на такой высоте, чтобы было удобно всем членам семьи.

Как установить контроллер?

Контроллер следует ставить рядом с вызывным устройством и считывателем виртуальных ключей, его можно убрать в специальный герметичный бокс или спрятать где-нибудь в нише. Следите за тем, чтобы на контроллер не попадала вода или прямые лучи Солнца.

На видео: Контроллер Z-5R программирование ключей touch memory

Как подключить и наладить домофон?

Соединять блоки домофона следует исходя из схемы монтажа, перед этим, чтобы не запутаться, на самой схеме надо отметить все провода разными цветами.

При использовании проводов с большим количеством жил следует надевать на них специальные наконечники, она улучшат соединение контактов.

Исходя из множественной практики, следует сказать, что хорошо настроенный домофон начинает работать сразу и его не нужно настраивать несколько раз.

На видео: Подключение видеодомофона, вызывной панели, контроллера, считывателя, электро-механического замка

Как программировать электронные ключи?

При пользовании контроллером как устройства для считывания ключей можно запрограммировать чип.

Это можно выполнить, используя как специальный мастер-ключ, так и перейдя в режим программирования, используя перемычки.

Вот как выполняет программирование с использованием мастер-ключа: сначала к устройству для считывания подносится этот самый ключ, при этом контроллер должен быть переведен в режим программирования. Затем к тому же устройству подносят ключ, который в будущем будет открывать калитку, после этого контроллер включает номер ключа в базу и он может спокойно открывать дверь.

Если специального ключа нет, то помогут перемычки, как ими пользоваться, подробно написано в инструкции.

Вывод

Из статьи вы узнали, какова установка домофона в частном доме своими руками.

Надеемся, что вам это помогло.







Схема Подключения Видеодомофона — tokzamer.ru

Подключение видеодомофона к подъездному домофону В том случае если на двери подъезда есть домофон, а вы установили свой на двери квартиры, то их можно объединить. При таких особенностях функционирования злоумышленникам достаточно обесточить дом, чтобы замок открылся.


На месте установки панели не должно быть вибраций. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т.

Лицевая панель, защитный козырек и угловой кронштейн для позиционирования Схема монтажа электромагнитного замка Ключевым устройством, которое предохраняет катушку электромагнитного замка от постоянной подачи напряжения, является БУЗ — блок управления электромеханическим замком. Сегодня такое оборудование можно легко приобрести в розничной продаже.
Какие провода закладывать для подключения домофона в квартире

Далее рассмотрим основные моменты правильного монтажа гаджета у себя дома. Поэтапная самостоятельная установка домофона Первое правило удачного монтажа — заранее определить места установки отдельных частей оборудования.

Как выбрать Выбор домофона при необходимых познаниях в этой области не составит труда, но если охранная система такого плана является первой для вас, то, безусловно, необходимо изучить, как работает эта система, для чего она предназначена, этапы установки и элементы, необходимые для монтажа устройства.

Если качество сигналов устраивает, все работает исправно — можно приступать к эксплуатации.

Если расстояние больше необходимо использовать проводку с сечением 0, Все электрические соединения проводов стоит проверить, возможно, пропаять и тщательно изолировать, чтобы быть уверенным в их надежном контакте.

Так, можно использовать провод ШСМ при расстоянии до метров.

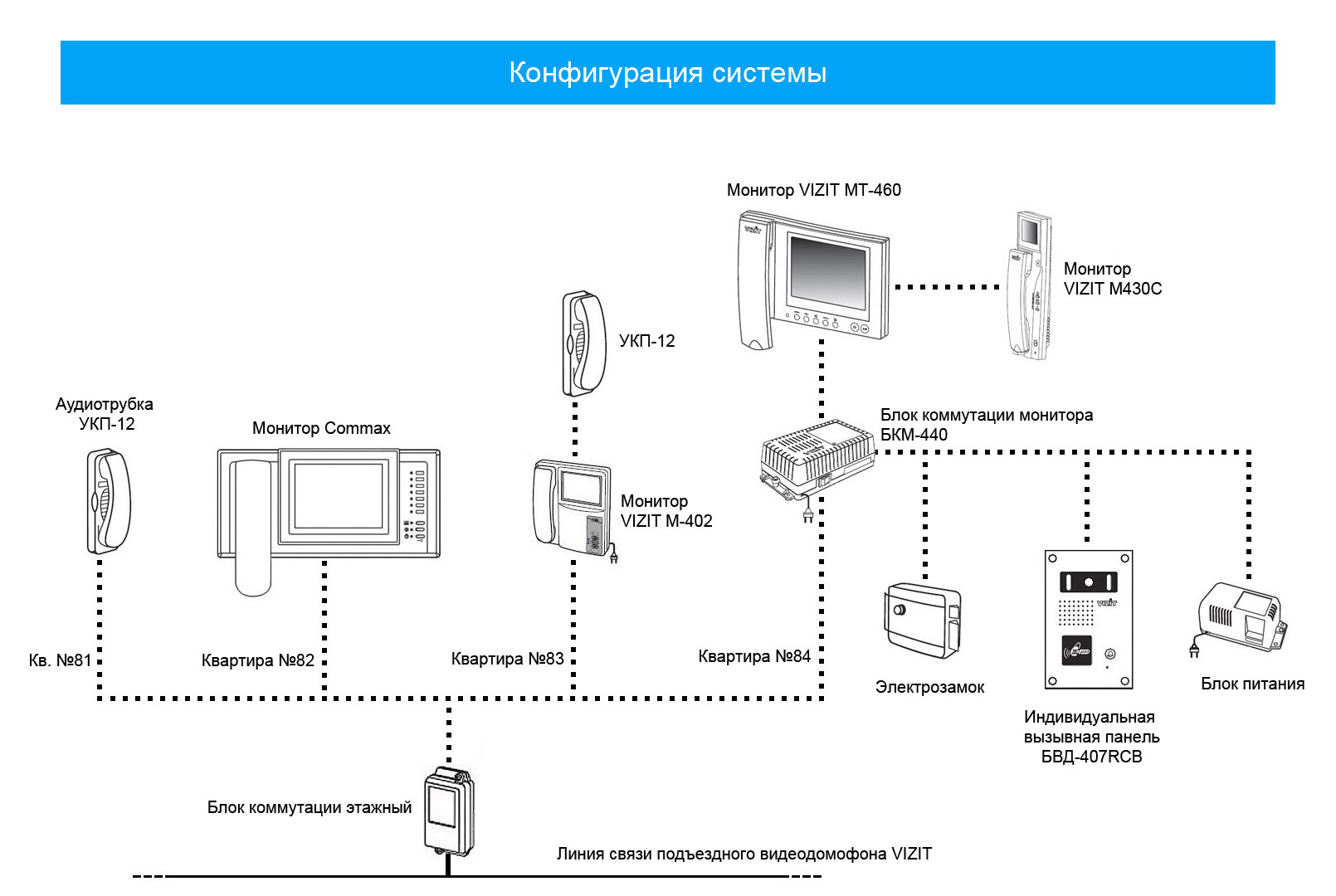

Как подключить видеодомофон к VIZIT своими руками.

Что может потребоваться для выполнения работ

В видеодомофонах используются три типа линий: для распределения питания между отдельными составляющими удобно применять многожильный сигнальный кабель. Если расстояние между устройствами более 40 метров, то информацию следует передавать, используя коаксиальный кабель для домофона.


Похожие записи:.

ШСМ, коаксильный и ШВВП кабеля Правила прокладки кабеля рекомендуют избегать нахождения в непосредственной близости силовых линий и электропроводов.

Именно поэтому при выборе этой охранной системы нужно руководствоваться исключительно теми потребностями, которые необходимо удовлетворить с помощью этого устройства.

Подключать провода нужно не по расцветке, а по функциональному назначению. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном.

В случае если расстояние между элементами не более метров, для подключения, можно использовать комбинированный кабель или витую пару. Удаленность провода системы от электропередач обязана быть не менее сантиметров.

В отдельных системах данное устройство может играть роль головной распределительной станции питания. Завершающим этапом является заделка.
Как установить домофон (видеодомофон) в квартиру и подключить его к многоквартирному домофону самому

Читайте также: Пуэ прокладка кабеля

Видеодомофон – ваше надежное будущее

Возможно, вам также придется собирать данную систему по частям.

Замок Выбор замка зависит от желаемого функционала. При этом все провода должны располагаться в экранированной оплетке, исключающей возможные помехи. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.


Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.

Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП. При протяжке линии в зоне металлических конструкций — пластиковая трубка или кабельный канал устанавливаются обязательно. Промышленность выпускает специализированные кабели для СКУД. Предпоследним этапом является соединение всех устройств в единую сеть.

Подключение видеодомофона в частном доме должно делаться согласно схеме и рекомендациям, приведенным в документации к купленной системе. Соединить замок, блок питания и домофон можно двухжильным кабелем с сечением не менее 0,75 кв. При таких особенностях функционирования злоумышленникам достаточно обесточить дом, чтобы замок открылся. В частном доме для него выбирают защищенное от влаги место, по возможности монтируют короб с дверкой.


При необходимости также производится установка экрана, через монитор может производиться оптический контроль; Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети; После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности. Каждая трубка в свою очередь оснащена микросхемами. К каждому модулю подключается четырехжильный провод в соответствующий разъем.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Благодаря видеодомофону можно не только слышать, но и видеть визитера, находясь в нескольких десятках метров от него. Сложностей у пользователей практически не возникает. Связь между отдельными блоками осуществляется по радиоканалу или посредством беспроводных компьютерных протоколов.

Она располагается на высоте около см от уровня земли. Подключение схема это четко иллюстрирует выполняется благодаря незамысловатой цепи: сеть-блок питания-замок-домофон-сеть.
Домофон в частном доме — провода

Что это такое

Далее рассмотрим основные моменты правильного монтажа гаджета у себя дома.

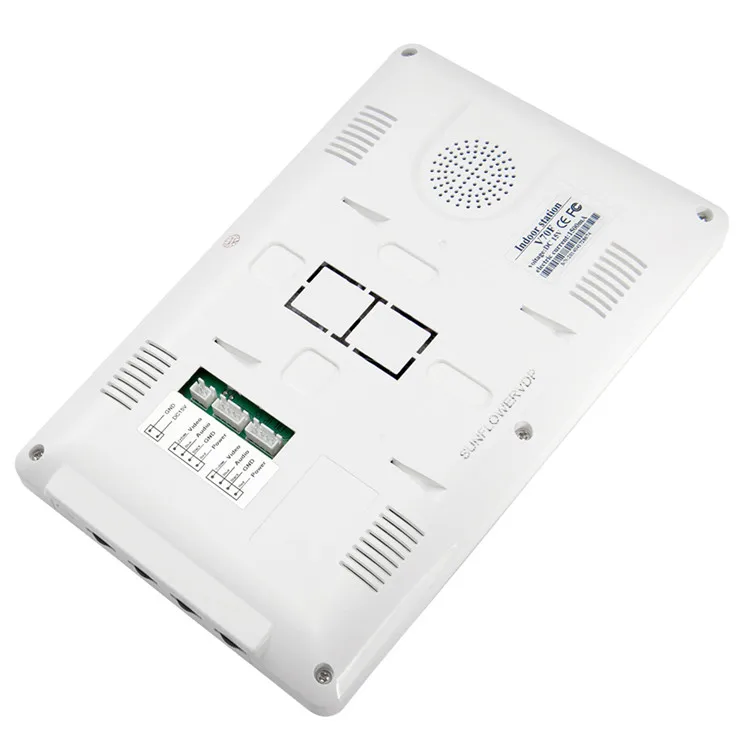

В большинстве комплектов видеодомофонов предусмотрен блок питания только для видеопанели. Для этого с обратной стороны существует 4 контакта.

Устанавливаем монитор видеодомофона Необходимо учитывать, что устройство питается от сети V, так что в пределах досягаемости должна находиться розетка. Специалистами рекомендуется устанавливать все элементы в специальных монтажных боксах. Подключая вызывную панель к видеомонитору, необходимо принять во внимание расстояние между ними.

Подключение видеодомофона в частном доме должно делаться согласно схеме и рекомендациям, приведенным в документации к купленной системе. Видеодомофон: подключение, схема Для того чтобы самостоятельно установить данный прибор дома, нужно обладать некоторыми знаниями в области электротехники и умениями работать с такими инструментами, как дрель, отвертки, молоток, щипцы, и другим подобным оборудованием, которое может понадобиться при монтаже. Причина — нужно постоянно следить за уровнем заряда батарей блоков. Специалистами рекомендуется устанавливать все элементы в специальных монтажных боксах.

Некоторые его типы позволяют вести прокладку даже в открытом грунте, на воздухе без дополнительной защиты; для передачи видео и аудио чаще всего применяются коаксиальные кабеля. Основные бренды, хорошо зарекомендовавшие себя на рынке видеодомофонов: Commax, Kocom, Slinex,Kenwei, и Gardi.

Подрозетник Высота установки должна примерно соответствовать уровню глаз взрослого человека 1,,5 м. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения.

Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение. Если расстояние между устройствами более 40 метров, то информацию следует передавать, используя коаксиальный кабель для домофона. Последний — самый редкий вид, он используется для охраны промышленных или государственных объектов; Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного.

Иногда все материалы, необходимые для самостоятельной установки, идут в комплекте с системой. Основным отличием этих замков, является то, что электромеханический оснащен обычным механическим замком, работающим с помощью привода, в отличие от электромагнитного работающего от электричества. Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются. Обе проблемы решаются очень просто, однако не обратить ваше внимание на них мы не можем. Подключение Конструкция домофона Домофон — это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним.
Монтаж видеодомофона в квартире своими руками. Подробная видеоинструкция для новичков!

Схема подключения видеодомофона: подробная инструкция по установке
