Подсветка полки светодиодной лентой

Современные светодиодные технологии позволяют создавать потрясающе красивые подсветки в интерьерах квартир, один из самых удачных примеров этого – подсветка полок.

Особенно эффектно светодиодная лента смотрится на отдельно установленных консольных полках.

Сегодня, я расскажу, как можно самому, своими руками, сделать светодиодную подсветку такой полки. При этом в примере будет использован специальный алюминиевый профиль для led ленты с установленным экраном — рассеивателем, что значительно повысит как общую привлекательность инсталляции, так и безопасность, и долговечность такой подсветки в эксплуатации.

В итоге получится вот так:

Итак, дано: консольная стальная полка, под ней установлена тумба, к месту установки полки проложен кабель для питания светодиодной ленты (шввп 2х0.5мм.кв.), от места установки трансформатора, который будет располагаться в одном из отделений тумбы.

Так же, заранее, еще на этапе ремонта, к месту установки трансформатора был проложен питающий кабель 220В, идущий через выключатель.

Если же вы не запланировали заранее разводку под подсветку полки – не беда. Небольшой выключатель можно установить прямо на провод идущий к светодиодной ленте, а трансформатор запитать от розетки.

Схема проводки для подсветки вот такая:

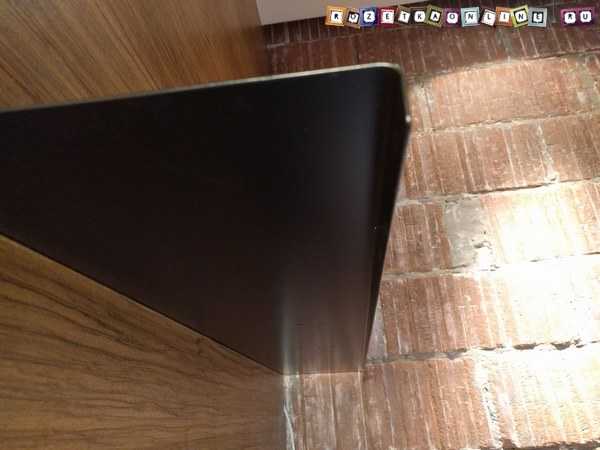

Сама же полка стальная, с небольшим загибом спереди, установлена между декоративными стеновыми панелями. Но на её месте может быть консоль или полка любого типа, орядок инсталяции не меняется. Полка выглядит вот так:

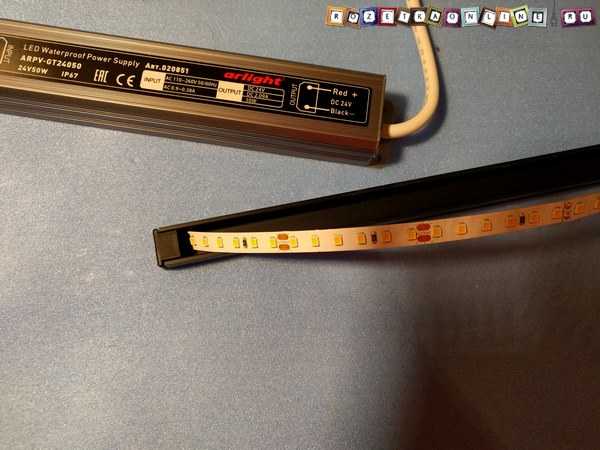

Для подсветки были приобретены:

— светодиодная лента arlight 24в, мощность которой 19,2 ватт/метр

— источник питания arlight 24в, максимальной мощность 50 Ватт

— профиль для светодиодной ленты arlight с рассеивателем и заглушками черный

Приступаем к монтажу светодиодной ленты

В первую очередь, измеряем длину полки и отрезаем соответствующий длины профиль и светодиодную ленту. Профиль очень удобно пилить обычной ножовкой по металлу, необходимо учесть запас на торцевые пластиковые заглушки – по несколько милимметров с каждой стороны.

LED лента, как вы знаете, сегментирована, все возможные линии отреза на ней обозначены и расположены с определенной периодичностью. Мы укорачиваем светодиодную ленту по самой ближайшей возможной отметке к нашему размеру.

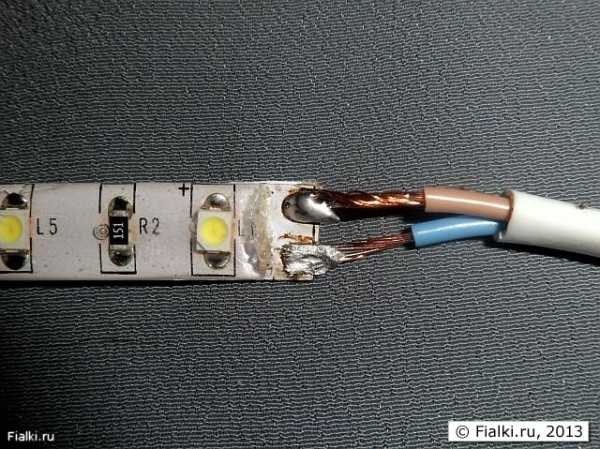

Далее, припаиваем заранее проложенные провода к светодиодной ленте. Помните, что к светодиодной ленте подходит постоянный ток (в нашем примере 24в), поэтому

очень важно соблюдать полярность подключения, нельзя перепутать плюс и минус. Поэтому запоминаем какого цвета провод, к какому полюсу припаян.

В нашем случае: коричневый это плюс, синий это минус. Полярность указана на ленте у каждого места возможного подключения, в виде маленького плюса или минуса.

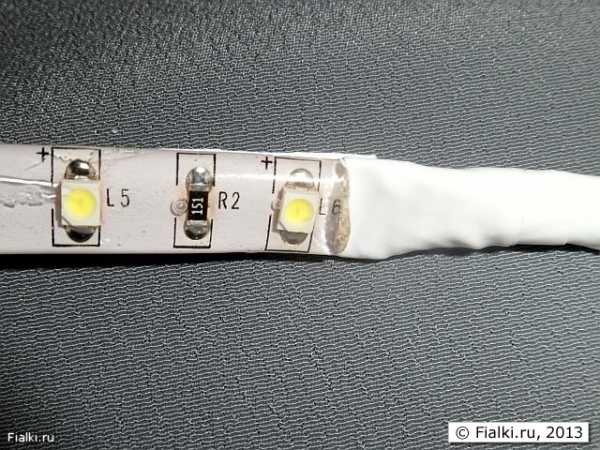

Место подключения обязательно изолируем, я обычно использую для этого кусок термоусадочной трубки, но можно воспользоваться и изолентой.

На этом этапе лучше сразу проверить работоспособность ленты, прежде чем продолжать монтаж. Для этого необходимо подключить трансформатор.

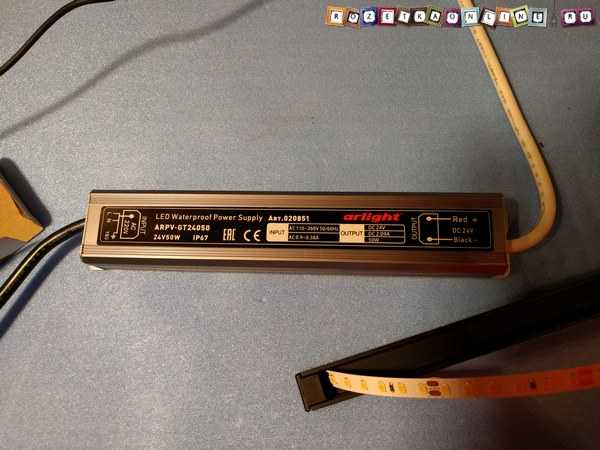

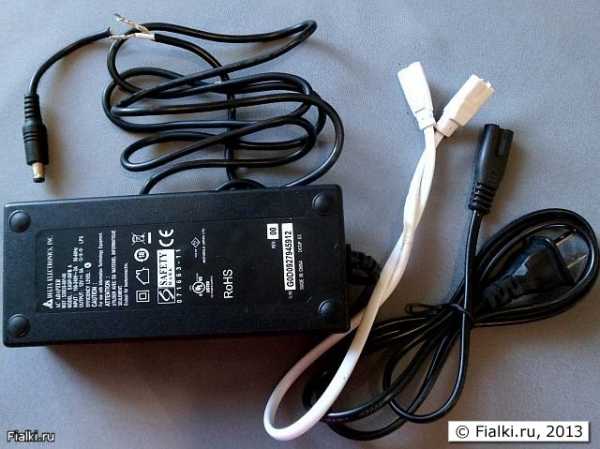

У источника питания светодиодной ленты с одной стороны подключается питание 220 Вольт переменного тока, а с другой уже выходит 24В постоянного.

Питающий ввод у адаптера трехжильный кабель:

    Фаза – коричневый провод
    Ноль – синий провод
    Заземление – желто-зеленый провод
Вывод же на светодиодную ленту — двухжильный кабель:
    Плюс – красный провод
    Минус – черный провод
Схема подключения и цветовая маркировка у источника напряжения указана на корпусе, перепутать достаточно сложно.

Для удобства подключения, используем клеммы. Лучше заранее установить их на проводники трансформатора:

Дальнейшее подключение необходимо проводить только на полностью обесточенной сети! Для этого обязательно отключите автоматический выключатель этой группы электросети, после чего дополнительно убедитесь в отсутствии тока, прежде чем продолжать монтаж.

Подключаем трансформатор для светодиодной ленты. С одной стороны, подсоединяем питающий кабель 220в по цветам, с другой стороны подключаем кабель, идущий к светодиодной ленте, плюс к плюсу, минус к минусу, в нашем случае коричневый к красному, синий – к черному, именно так мы подсоединили светодиодную ленту.

Теперь можно включить питание — светодиодная лента должна загореться. Если всё нормально, и она светится, то продолжаем монтаж, если нет, проверяем все компоненты и точки подключения.
Следующим шагом мы крепим светодиодную ленту к профилю, для этого пользуемся описанным мною ранее, способом, помогающим надежно фиксировать ленту, ведь клеевой слой, который есть у каждой led ленты, к сожалению, не всегда справляется со своей задачей.

После этого устанавливаем на профиль белый матовый экран, который сделает свечение равномерным и полностью скроет ленту. Обращаться с этим экраном, рассеивающим све,т нужно очень аккуратно, он хрупкий, по длине его укоротить можно всё той же ножовкой по металлу.

Теперь осталось закрепить профиль со светодиодной лентой на нижней части нашей полки. Если бы она была деревянная, то проблемы бы не было, можно было бы просто зафиксировать на саморезы. Но к счастью, современные строительные технологии позволяют блестяще выходить и из таких ситуаций – мы просто приклеим профиль со светодиодной лентой в консольной полке.
Для этого в продаже есть различные клеевые составы, в частности очень хорошо зарекомендовал себя вот такой – FixAll, держит очень надёжно, при этом остаётся пластичным, не трескается со временем.

Наносим клей на обратную сторону нашего профиля аккуратным тонким слоем. Слишком много клея не используйте, он всё равно вылезет и его придётся оттирать.

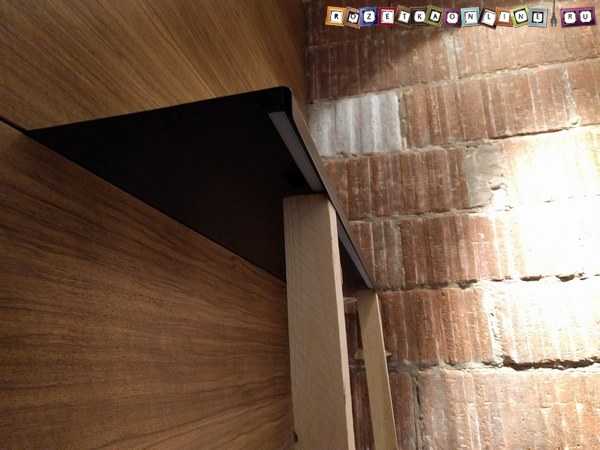

После того, как клей наложен на профиль, прижимаем его к нижнему краю полки и фиксируем подпорками. Время высыхания полного высыхания клеевого состава около суток, в это время лучше ничего не трогать, не двигать и т.д. просто оставляем так и ждем.
После чего снимаем подборки и любуемся получившимся результатом. Можете не беспокоится, что лента с профилем отпадёт, клей держит очень надежно.

Такая подсветка полки очень эффектна, особенно в общем интерьере комнаты. Кроме того, в нашем случае, использована довольно мощная светодиодная лента, у которой часто расположены диоды и при использовании экрана – свечение получилось совершенно однородное. Алюминиевый профиль значительно увеличивает теплоотвод, можно не переживать, что лента перегреется и выйдет из строя.

Если же вы решите сделать подсветку полок и у вас появятся какие-то вопросы, обязательно задавайте их в комментариях к статье.
Кроме того, очень интересно посмотреть на результаты ваших инсталляций, как выглядят полки с подсветкой другой конфигурации, в другом интерьере. Узнать с какими сложностями столкнулись вы при монтаже и как вышли из ситуации — пишите, прикладывайте фото.
rozetkaonline.ru
Подсветка стеклянных полок светодиодной лентой своими руками
Стеклянные полки с LED подсветкой не только красивы, но и удобны. Выбрав соответствующую яркость светодиодов можно получить исключительно декоративный эффект либо использовать полки в качестве ночного освещения. Дизайнеры интерьера широко используют такие полки в своей практике для визуального увеличения пространства помещения.
При кажущейся простоте конструкции для действительно качественного и красивого освещения требуется ряд технических решений.
Материалы для монтажа
Для изготовления подсветки полок светодиодной лентой своими руками нам понадобится:
Стеклянная полка;
собственно лента;
блок питания на 12В;
паяльник, монтажные провода;
дрель либо шуруповёрт;
алюминиевый П-образный профиль.
Особенности светодиодной подсветки стеклянных полок
Обработка наружной кромки
Поскольку стекло обладает низким коэффициентом преломления света, оно выполняет функцию световода. Если с обратной стороны стеклянной полки установить диодную ленту, светодиоды будут проецироваться на переднюю кромку. При использовании мощных светодиодов, полка находящаяся на уровне глаз может даже слепить.
Для красивого равномерного свечения наружная кромка стеклянной полки должна быть матированой. Простейший способ матирования – обработать кромку мелкой наждачной бумагой, которая создаст множество царапин. Свет, доходя до этого участка будет многократно отражаться, обеспечивая равномерное свечение по всей поверхности.
Монтаж светодиодной ленты
Можно прикрепить LED ленту непосредственно к задней стенке на двухсторонний скотч. Недостаток такого способа монтажа – засветка окружающего пространства. Что бы сфокусировать свет, используют П-образный алюминиевый профиль. В строительных магазинах можно приобрести специальный профиль для подобных полок.
В качестве бюджетного решения приемлемо использовать и обыкновенный П-образный алюминиевый профиль.
Такой профиль заодно будет дополнительным теплоотводом. Фиксировать профиль к корпусу нет необходимости. При желании закрепить конструкцию можно непосредственно к стеклянной полке нанеся в двух-трёх точках каплю клея либо жидкие гвозди.
Бизнес-дизайн
Использование освещения в витринах и торговых шкафах способно существенно изменить конверсию потенциальных покупателей.
Как сделать светодиодную подсветку в торговом шкафу с уникальным дизайном? Кроме классической светящейся кромки на самой поверхности стекла можно нанести рисунок который будет светиться, привлекая внимание.
Интересные решения рассматривались в статье про изготовление светодиодных лайтбоксов.
Комбинируя светоотражающие материалы при помощи куска диодной ленты и обыкновенного стекла можно создавать креативные решения.
Внутримебельная подсветка

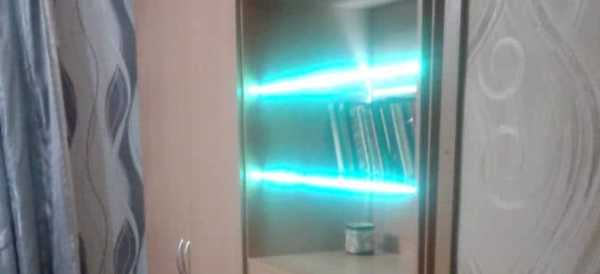

Кроме подсветки стеклянных элементов мебели, диоды широко используют и для освещения внутреннего пространства шкафов. Для светодиодной подсветки шкафа рекомендации по выбору LED ленты остаются те же.
Особенности монтажа света на внутреннем пространстве мебели – необходимость автоматизации включения диодов при открытии дверцы. Реализовать это можно при помощи простой кнопки, встроенной в торец полотна двери. Единственное условие – кнопка должна быть размыкающего типа. То есть при нажатии контакт размыкается.
Правильный выбор светодиодной ленты
Если вы планируете делать стеклянные полки с подсветкой диодами в ванной комнате либо на кухне, обыкновенную светодиодную ленту использовать не рекомендуется из-за риска образования конденсата и короткого замыкания.
Существует три основных класса защиты осветительных лент:
IP 33 – обыкновенная, для использования внутри помещений.
IP 65 – имеет силиконовое напыление для условий повышенной влажности, например для кухни.
IP 67/68 – полная гидроизоляция, можно использовать даже в душевых кабинках и бассейнах.
Для декоративного света хорошо подойдут матрицы cmd 3528. Небольшая мощность позволяет запитать такую ленту от любого блока питания на 12В мощностью 1-2А, сэкономив на дорогостоящем драйвере питания.
Изготовление подсветки полок своими руками не только существенно экономит бюджет, но и позволяет применять индивидуальные дизайнерские и технические решения.
Понравилась статья? Расскажите о ней! Вы нам очень поможете:)
svetodiodinfo.ru
Светодиодная подсветка полок своими руками
Если вы хотите освежить дизайн вашего жилища, то можно воспользоваться современной фишкой многих дизайнеров – подсветкой стеклянных полок светодиодной лентой. Например, их можно установить в ванной комнате, гостиной, кухне и не только. Светодиодная подсветка стеклянных полок своими руками делается очень быстро.

Особенности стеклянных полок с подсветкой
Подсветка светодиодами
Хотя в большей степени подсветка выполняет декоративную роль, на практике она визуально расширяет пространство помещения. При этом цвет подсветки может быть абсолютно разным, начиная от белого и заканчивая фиолетовым. Есть возможность изменять оттенки подсветки полок из стекла по своему вкусу, использую ленту RGB. Так, подсветка будет плавно меняться по вашему желанию. Управлять очень просто. Достаточно на расстоянии установить специальный радиопередатчик или контроллер, который подключен к системе подсветки с помощью проводов. С использованием контроллера можно менять цвета подсветки и добавлять при этом разные эффекты, например, изменять яркость или добавлять мерцание. Это особенно эффектно, когда есть желание постоянно менять образ помещения в зависимости от времени суток. Как правило, светодиодная подсветка не занимает много места и по весу она очень легкая. Это позволяет использовать ее и в других элементах интерьера, например, на хрустальных статуэтках.

Монтаж светодиодной ленты
Если вы используете стеклянные полки для хранения цветов, то им абсолютно не повредит светодиодная подсветка. Она не перегревает цветы и прослужит много лет.
Чтобы соорудить подсветку для полок, изготовленных из стекла, нередко используется специальный анодированный алюминиевый профиль. Толщина этого профиля, в который вставляется стекло, составляет 8 мм. Так, свет будет «течь» сквозь стекло, отражаясь от краев поверхности. При этом сама лента остается незаметной. Преимущество такой методики в том, что светодиодная лента не излучает УФ, поэтому ее можно использовать в качестве альтернативы или дополнения к основному освещению жилища. Кроме лент также можно использовать точечную подсветку, которая значительно проще, а для сложных вариантов можно применить модульную светодиодную подсветку.

Точечная подсветка
Виды и методы монтажа подсветки
Сделать подсветку полок самостоятельно можно в самом разном исполнении. При этом работа в большинстве случаев проста. Рассмотрим виды установок светодиодной подсветки для стеклянных полок:
Торцевая

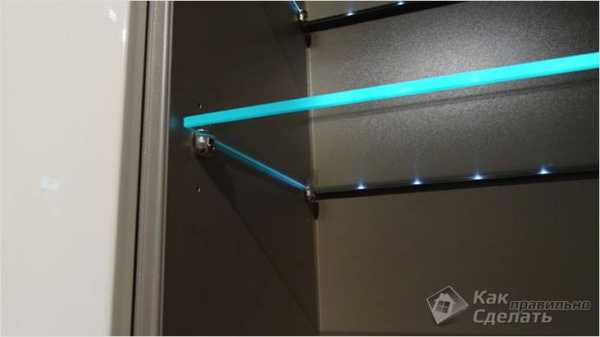

Торцевая подсветка. Чтобы подсветка была с торца стеклянной полки, лента устанавливается с оборотной стороны полкодержателя. В другом случае ее можно приклеить к плоскости полкодержателя.
Традиционная подсветка. В таком варианте изготавливается обычная подсветка для предметов, расположенных на стеклянной полке. Лента приклеивается к стене в верхнем или нижнем положении.
Важно выбрать такое положение, чтобы лента не светила в глаза.

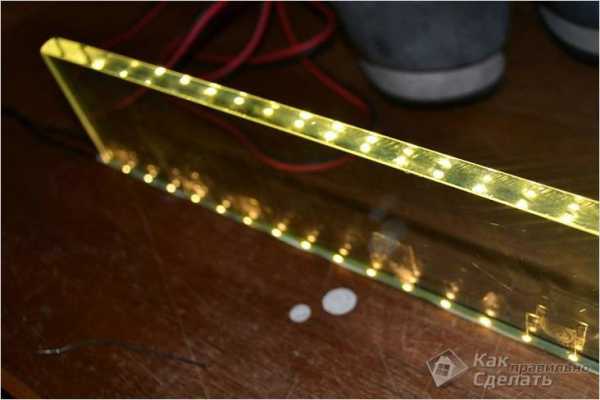

Торцевая подсветка стеклянной полки
Подсветка с торца полки. В таком варианте подсветки получиться сделать равномерное свечение с внешнего торца полки.
Подсветка матового стекла. Если в вашем интерьере используется матовое стекло, то смонтировать светодиодную ленту можно в любом из перечисленных вариантов. Например, приклеить в алюминиевый профиль.
Монтаж светодиодной подсветки в 4 шага!
Подсветка, организованная с помощью спецпрофиля
Весь процесс работы по приклеиванию светодиодной ленты к стеклянным полкам может быть выполнен в четыре шага. Выполняется работа в такой последовательности:
Профиль Первым делом отрезается алюминиевый профиль для подсветки полки. Предварительно покупается профиль соответствующий толщине стекла. После отреза необходимой длины с профиля важно удалить все выступы иначе вставить подсветку будет крайне сложно.
Далее, в профиле просверливаются отверстия. Для его крепления можно использовать обычные пластиковые дюбеля и саморезы. При креплении планки проверьте ее уровнем.
При открытых торцах профиля светодиодная подсветка очень просто вставляется в специальный паз. Если же паз закрыт, то саму ленту можно слегка согнуть домиком по всей длине, а после приклеивания разровнять деревянной линейкой.
На заключительном этапе в профиль плотно вставляется стекло. Если стекло туго входит, то при помощи резинового молотка и деревянной наставки можно вбить его в профиль.
Установка светодиодной ленты в профиль
Обычно в таких профилях присутствует вставка из пластика. Удалять ее нельзя. Эта вставка будет защищать ленту от соприкосновения с алюминием. В ином случае произойдет замыкание.
Разнообразие светодиодной подсветки
Весь процесс состоит из простых технологических этапов. Поэтому с работой сможет справиться каждый, кто задумал сделать подсветку для стеклянных полок. Самое главное, правильно подключить светодиодную ленту к электрической сети. Ну это уже другой вид работы. Если у вас есть личный опыт изготовления подсветки для полки из стекла, то можете об этом написать в комментариях к этой статье!
Видео
Вот так осуществляется монтаж торцевой подсветки стекла:
Советуем также прочесть:
kakpravilnosdelat.ru
Подсветка стеклянных полок светодиодной лентой своими руками

Одним из наиболее часто встречаемых элементов домашнего интерьера является стекло. Из стекла сегодня делают разнообразные полочки, как в шкафах, так и в отдельном виде, а также дверцы для гарнитуры. Настенные стеклянные полки сами по себе в интерьере уже имеют отличный внешний вид. Но светодиодная подсветка, которая легко устанавливается на такие полки своими руками, поможет им заиграть неповторимыми цветами.
Но чтобы настенные полки засверкали в интерьере, необходимо знать, как особенности стеклянных изделий, так и этапы установки светодиодной ленты. О том, как сделать светодиодную подсветку своими руками расскажет наша сегодняшняя статья.
Особенности полок из стекла
В современном интерьере изделия из стекла стали неотъемлемой частью внутреннего убранства дома или квартиры. Из стекла сегодня делают следующие изделия, которые пользуются у населения особой популярностью:
настенные полки;
этажерки;
стеклянные секции шкафов;
обычные полки.
Обратите внимание! Стекло также часто является элементов межкомнатных дверей, осветительных приборов (настенные или потолочные светильники), а также в качестве разнообразных декоративных элементов в интерьере.

Стекло в интерьере
Использование стеклянных элементов допускается практически во всех домашних помещениях. Исключением является лишь детская комната, так как здесь стекло может привести к травмированию детей.
Вышеописанные элементы являются обыденностью. Но вот использование светодиодной подсветки таких стеклянных изделий позволит добиться следующих положительных моментов:
визуальное расширение пространства комнаты. Такое дизайнерское решение актуально для малогабаритных помещений. Оно позволяет совершенно по-иному взглянуть на помещение;
позволяет сделать помещение более светлее;
придает помещению изысканности и необычности, а также воздушности и атмосферы праздника;
Освещение стеклянных полок для придания соответствующей атмосферы
создает локальное и декоративное освещение в помещении;
позволяет визуально разграничить пространство;
дает возможность создать в любой комнате дома определенную атмосферу.
Стоит отметить, что светодиодное освещение в силу ряда своих особенностей, особенно при использовании светодиодной ленты, дает возможность абсолютно любому человеку сделать такую подсветку своими руками.
Особенности создания локального освещения
Подсветка стеклянных изделий (например, полок) с помощью светодиодной ленты обладает массой преимуществ, среди которых стоит выделить следующие моменты:
подходит для подсветки любых полок;
каждую полку можно оборудовать лентой разного цвета, что добавит красок в любой интерьер;
Разноцветная подсветка
led можно установить на любую поверхность, в том числе и стекло;
простой монтаж, который легко реализуется своими руками;
подсветка, при использовании одновременно с многоцветной светодиодной лентой (RGB-изделия) контроллера, может быть разноцветной и управляться с помощью пульта дистанционного управления.
Обратите внимание! Сегодня для светодиодной подсветки доступны все цвета радуги и оттенки. Для этого в схему работы светодиодной ленты необходимо подключить своими руками контроллер. Такая подсветка полок в интерьере будет иметь особенно привлекательный внешний вид.
Использование в схеме контроллера позволит совершать следующие манипуляции:
менять цвета свечения подсветки;
изменять яркость свечения;
добавлять мерцание.
Такие режимы позволят создать в вечернее время наиболее подходящую ситуации атмосферу и привнесут в вашу жизнь яркости и красок. При этом наиболее эффектно свечение светодиодной ленты будет характерно именно для стеклянных полок.

Освещение полок с цветами
Особенно полезным и эффектным будет освещение тех стеклянных полок, на которых размещены комнатные горшки с цветами. Для них дополнительное освещение, особенно для тропических сортов, будет очень полезной, так как является неотъемлемой частью удачного выращивания растений в домашних условиях.
Варианты и способы установки локального освещения
Торцевая подсветка

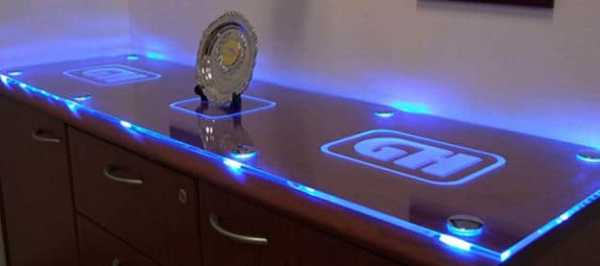

Сделать своими руками подсветку с помощью led для стеклянных полок можно несколькими способами. Настенные полки из стекла можно подсветить следующими способами:
торцевая подсветка. Для того чтобы создать такую подсветку полки, led нужно устанавливать на обратной стороне полкодержателя. Допускается крепление к плоскости полкодержателя. В результате такого расположения осветительного прибора, свет получается равномерным;
классическая или традиционная подсветка. Здесь настенные полки будут освещаться снизу или сверху.
Обратите внимание! Какой бы способ монтажа led своими руками на стеклянную полку вы бы не выбрали, свет от нее не должен светить в глаза.

Традиционная подсветка полок
Очень часто настенные стеклянные полки изготавливаются не из прозрачного, а из матового стекла. При наличии матовых полок в интерьере размещение led можно проводить любым из вышеописанных методов.

Пошаговая инструкция создания локального освещения
Установить на настенные полки светодиодную подсветку можно в несколько этапов:
подключение изделия к компонентам схемы;
установка на поверхность полки.
Рассмотрим каждый этап более детально.
Подключение компонентов схемы
Прежде, чем приступать к монтажу led, необходимо сказать, что это низковольтная продукция. Поэтому, чтобы она работала от стандартной сети питания в 220 вольт, к ней нужно подключить блок питания соответствующей мощности. Схема подключения изделия к такому преобразователю приведена ниже.

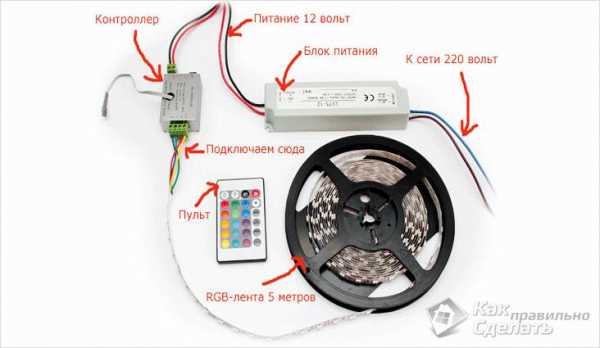

Схема подключения ленты к блоку питания

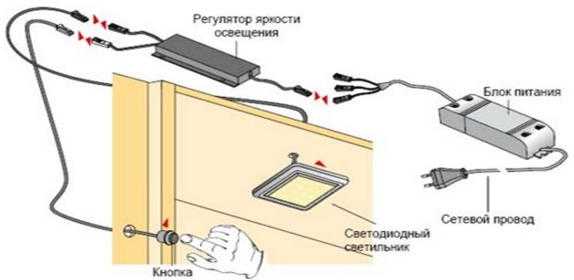

Кроме блока питания, в данную схему может подсоединяться контроллер (при использовании многоцветной продукции). Его подключение осуществляется по следующей схеме.

Схема подключения ленты с контроллером
Главное здесь правильно подсоединить провода, с соблюдением их полярности. Если этого не сделать, то подсветка не будет работать.
Размещение источника света на поверхности изделий
Очень часто для подсветки полок из стекла с помощью led используют специальный анодированный профиль из алюминия.

Алюминиевый анодированный профиль
Этот профиль вставляется в стекло. Оптимальным решением будет использовать профиль шириной в 8 мм. При этом сам источник света останется незаметным, что является основным требованиям для такого рода работ.
Обратите внимание! Использование специального профиля поможет создать эффект отражения света от краев полок.
При установке профиля работа проводится по следующему алгоритму:
вначале необходимо обрезать профиль под длину полки;
с отрезанного куска профиля следует удалить все выступы. В противном случае дальнейшая установка источника света будет проводиться со значительными трудностями;
после этого в профиле сверлим отверстия для его крепления;
крепление профиля к стеклянной поверхности может осуществляться с помощью пластиковых дюбелей и саморезов.
Обратите внимание! При креплении профиля, его ровность размещение необходимо проверить с помощью уровня. Иначе в интерьере подсветка будет выглядеть криво.
Если профиль имеет открытые торцы, то установить в него led будет достаточно легко.

Вставленная в профиль лента
Кроме этого следует знать, что поскольку сама светодиодная лента оснащена самоклеящейся поверхностью, ее монтаж на поверхность стеклянной полки может проводиться и без специального профиля. Но, в такой ситуации испускаемый источником света световой поток может бить в глаза. Чтобы это избежать, сверху на края полок можно наклеить декоративную аппликацию.
Монтаж led без профиля проводится следующим образом:
поверхность, на которую будет крепиться изделие, следует хорошо очистить от пыли и грязи, а также обезжирить. Для этого лучше всего использовать чистящие средства, специально разработанные для стеклянных поверхностей;
после этого аккуратно удаляем с основы изделия полосу, предохраняющую самоклеющийся слой от загрязнения;
устанавливаем led на нижней стороне полки. При этом ее лишь легонько прикрепляем к поверхности, чтобы при необходимости иметь возможность отрегулировать ее положение;
после этого, когда вы убедились в том, что лента размещена правильно, плотно прижимаем ее.
Установленная подсветка
Теперь осталось только замаскировать провода и элементы электрической схемы, после чего подсветка стеклянных полочек будет закончена.
Заключение
Для создания своими руками светодиодной подсветки стеклянных полок понадобится минимум материалов и времени. Подобная работа будет по силе всем желающим украсить интерьер своего дома такой необычной декоративной локальной подсветкой.

1posvetu.ru

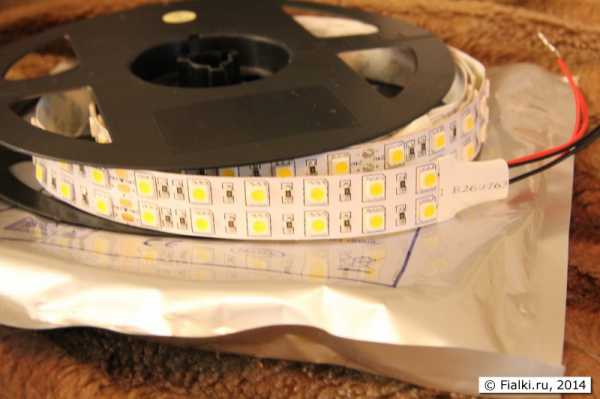

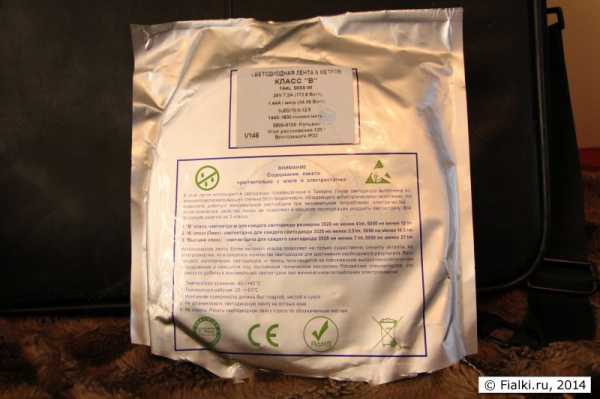

Светодиодные ленты для фиалочных полок и выводы об их использовании через месяц.

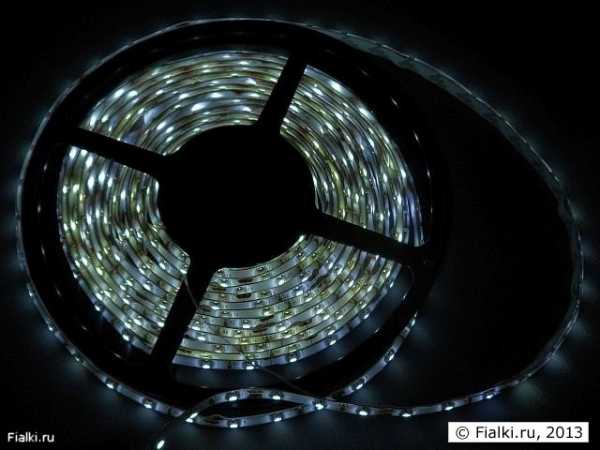

Недавно мне попала на глаза информация о том, что для подсветки стеллажей используют светодиодные ленты. Чуть позднее зашла я магазин электрооборудования, полюбопытствовать, что это такое и решила, что мне это нужно.

Зачем и почему эти ленты мне понадобились, и что с ними, вообще, делать хочу рассказать и Вам.

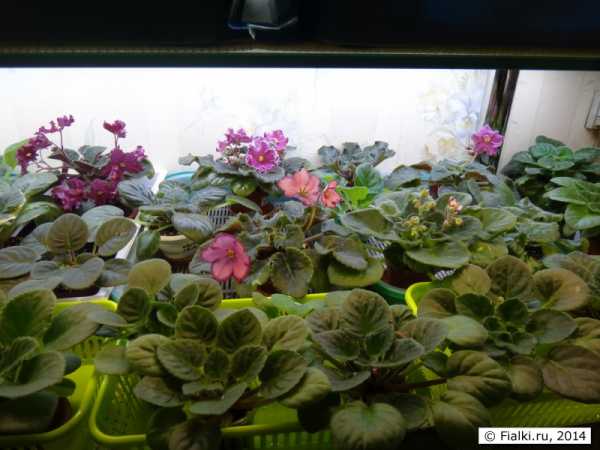

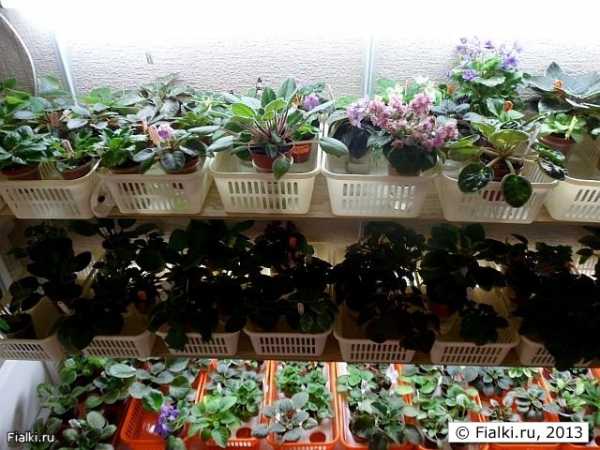

Зачем? Об этом хочу рассказать сразу. Есть у меня полочки под мини фиалки. Растения на них вроде бы неплохо себя чувствуют, розетки ровные, да и цветут исправно, но цветоносы у них получаются очень вытянутые. Еще на выставочной полочке цветущие растения стоят в несколько рядов и чем они выше — тем ближе к стене, чтоб любоваться ими было удобней. Но проблема в том, что лампа расположена почти у стены, и передний ряд фиалок получает света мало. Они стоят как бы в тени более высокого ряда. И через некоторое время розетки начинают тянуться к свету. Я их страюсь периодически поворачивать, но если цветы только с одной стороны, то розетку уже не покрутишь.
Обратите внимание, как центр розетки повернут к лампе.

А этот трейлер очень светолюбивый и постоянно поворачивается к свету за пару дней.

Такая же проблема возникла и по бокам полок.
Детки постоянно вытягиваются в сторону лампы.

Покажу еще одно очень характерное фото. Со временем по этим фотографиям хочу оценить качество дополнительного светодиодного освещения.
Трейлер, стоит с краю полки с сентября, не поворачивала его вообще. Он сам нашел дорогу к свету. Горшок стоит на краю, куда основной поток света не достает, а макушка уже под лампой. Очень любопытно как он поведет себя в дальнейшем.

Почему именно светодиоды? Скорее всего из-за любопытства. Это ведь очень интересно. А вообще можно было все сделать проще. Использовать отражатели под низом верхней полки или переместить лампу на центр полки. Не знаю, может быть я выбрала не самый лучший вариант.
Здесь же хочу сразу сказать о цене. Светодиодные ленты бывают разной цены от 330 р до 1500р. за метр. Продавцы говорят, что цена зависит от качества, но в чем это выражается никто объяснить не смог. Потому купила эконом вариант 330 р за метр. Чтобы Ваша светодиодная лента работала, к ней необходимо еще приобрети блок питания. Мой обошелся 615р, но это самый дешевый. Пока смотрела информацию в Интернете, поняла, что цены у на завышены и чтобы сэкономить нужно было сделать заказ в интернетмагазине.
Светодиодная лента. Как выглядит и что с ней делать. Светодиодная лента на бобине, 5 метров. У нас в некоторых магазинах ее режут по метру.

Блок питания нужно выбирать по следующим характеристикам. Моя светодиодная лента на 12 Вольт, соответственно и выход с блока питания должен быть 12 Вольт. А вот Ваты подсчитываются сумарно. У моей ленты 8Вт на метр, 5 метров, сумарно будет 40Вт. Более дешевый блок питания. рассчитанный на 30 Вт мне не подошел. Блок нужно выбирать с к-вом Вт большим или равным сумме Вт Вашей ленты.
Блок питания.

Обратите внимание. К этому блоку питания от ленты нужен был переходник, но его искать не стали. Просто край отрезали и соединили провода.

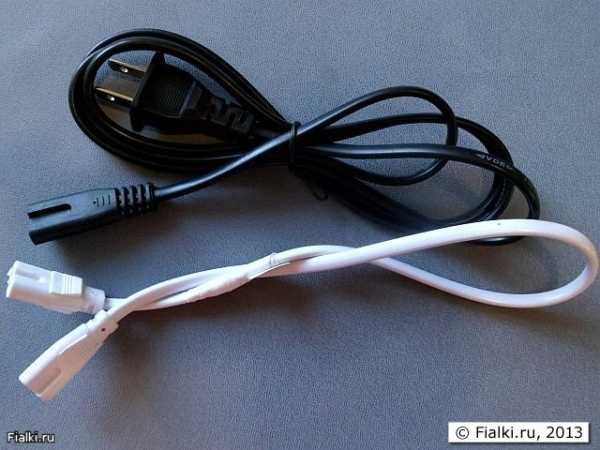

Что бы не искать розетку для блока питания, мы заменили входной провод на приспособление, которыми у меня на полке поочередно соединены все лампы. Блок питания подключили к последней лампе, разъемы у них одинаковые.

Светодиодная лента покрыта сверху силиконовой оболочкой и вблизи выглядит так.

С изнаночной стороны у нее есть самоклеящаяся полоска, под защитной лентой.

Я долго думала, как распорядится своими заветными пятью метрами светодиодной ленты. Сначала хотела ее просто пропустить змейкой между полками, чтоб не резать. Этого к-ва метров мне хватало на две с половиной полки. Резать ленту было очень боязно, ведь затем нужно впаять в промежутки между кусками ленты кусочки провода. Но все же решилась резать, так можно было растянуть удовольствие на целых три полки. Сынуля помог разрезать и спаять.
Режется лента кратно 5 см, у моей это три диода. Посмотрите на фото, разрез нужно производить по черточке в центре рыжего пятна. Через каждые 50см попадаются эти рыжие пятнышки с металлическим пятном. Когда присмотрелись, то оказалось, что вся лента собрана из 50 см кусочков, а это места спайки.

Во время спайки кусков нужно строго соблюдать полярность. Пока сын не приловчился, ему очень мешало паять силиконовое покрытие ленты. Сначала он как бы срезал паяльником это покрытие с краю ленты, а потом уже присоединял проводки.

Места спайки заизолировали.

Все готово. Лента разделена на три части и каждой части хватило расположить на трех сторонах полки. Вставленные кусочки проволоки равны расстоянию между полками. Самоклейка крепится и держится очень хорошо. Проблема возникла только по углам, ленту сложить удалось, но в углах она плохо держалась и ее пришлось дополнительно прикрепить полосками тонкого скотча.
Вот такая праздничная иллюминация теперь у меня на полках.

Пока очень трудно сказать, довольна ли я этим приобретением. На первый взгляд мне показалось, что света прибавилось очень мало. Поживем увидим, я ведь ничего не теряю ( кроме может впустую потраченных 2300 р.), ведь на полках и так все росло и цвело.
В заключении хочу показать несколько фотографий для сравнения освещения со светодиодными лентами и без.
На следующем фото: верхняя полка лампы+светодиод, вторая только светодиоды, третья только лампы.

На следующем фото: верхняя полка — лампа + светодиоды, вторая — без света, третья — только лампа.

На следующем фото: на верхней полке — только светодиоды, на второй — лампа + светодиоды, на третьей — без подсветки.

Светодиодную ленту я установила два дня назад и со временем планирую добавить сюда свои наблюдения за изменением растений.
——————————————————————————————-
!6.02.2012 г., прошел месяц с момента публикации этого материала.
Уже можно сделать некоторые выводы. Своей светодиодной подсветкой я очень недовольна, для фиалок от нее мало пользы. Но это не значит, что такая подсветка не может быть использована, просто светодиодные ленты нужно правильно выбрать. И прежде чем Вы будете организовывать для своих растений данный вид подсветки внимательно ознакомьтесь с положительным опытом Елены Белых и ее супруга. Кроме самой статьи здесь Вы найдете много полезной информации еще и в комментариях. Как правильно подобрать к светодиодам блок питания, можно посмотреть здесь.
А теперь немного сравнительных картинок.
Моей ошибкой в выборе было то, что светодиодная лента оказалась в силиконовой оболочке. На упаковке стояла маркировка «белый», без уточнения холодный белый или теплый. Силиконовая оболочка придавала ленте голубоватый оттенок свечения, а я решила что свет холодный белый. После того как сняла силикон, то увидела что свет от диодов теплого оттенка. Теплый белый свет это 2700 К, а холодный 6500 К, что лучше для растений, да и выглядит ярче для наших глаз.

Когда очистила от силикона ленту на одной полке, стала очень заметна разница оттенка в освещении. Но светлее на этой полке не стало, по крайней мере для восприятия глаз.

Теперь сравнительные картинки самих растений. Некоторые из контрольных растений были переставлены и проследить их изменения не получилось, но все же есть две пары сравнительных фотографий.
Корзина с детками до эксперимента:

Эта же корзинка, но через 3 недели:

Как Вы можете видеть, мало что изменилось. Но все же очень хочется найти позитивные изменения.
Следующая пара фотографий трейлера BiscayneTrail, который стоял на краю полки и нашел дорогу к свету самостоятельно. Растение так наклонилось, что все время пыталось упасть. Его пришлось развернуть стороной наклона к стенке. Но это даже лучше, для чистоты эксперимента.

Фото BiscayneTrail через месяц:

На первый взгляд кажется что он продолжает стоять ровно, но если посмотреть на центр роста, то ясно видно, что он уже развернулся к люминесцентной лампе.

Вообщем растения не оценили дополнительное освещение. Но вывод все же будет другой, оптимистичный. Нужно правильно выбирать светодиодные ленты для подсветки растений.
www.fialki.ru
Освещение полок светодиодной лентой — web-electric.ru
Стеклянные элементы довольно часто используются в различных интерьерах, поскольку они придают помещению оригинальности и создают в нем необычный акцент. Сегодня мы вам расскажем, каких ярких результатов можно добиться, выполнив освещение полок светодиодной лентой. На самом деле это не так сложно, как может показаться на первый взгляд, однако здесь, как и везде, необходимо учитывать ряд особенностей данного процесса.
Полки из стекла
Стекло в последнее время используется в дизайне современных квартир наиболее часто. Из этого материала производят разные виды полок – как для дизайнерских ниш в стенах, так и для шкафов. Проблема же таких полочек в том, что стекло никак не выделяется и не играет цветами. Это упущение приводит к ухудшению визуальной составляющей всего дизайна в целом.
Чтобы избежать подобного, необходимо вдохнуть немного яркости в стекло и оживить его. Сделать это можно при помощи грамотно выстроенной подсветки. Кроме того, такое изменение повлечет за собой целый ряд положительных моментов.
Дополнительные плюсы в освещении полки
Если комната, в которой находятся полочки, отличается маленькой площадью, то их подсветка сделает визуально внутреннее пространство помещения шире.
Также свет, переливающийся в плоскости стекла, сделает ярче и саму комнату.
Не смотря на то, что подсветка полочек уже достаточно распространена, подобные дизайны до сих пор выглядят очень оригинально и стильно.
Подсветка стекла дает возможность самостоятельно настроить стиль комнаты, задать ей определенную атмосферу и характер.
Светящиеся полочки также могут быть использованы и в качестве разделителя пространства, если это необходимо.
Произвести установку светодиодной ленты может даже человек, который не имеет опыта монтажа осветительных приборов.
Преимущества освещения полок светодиодной лентой
Теперь давайте разберемся с тем, какими основными плюсами обладает подсветка определенных элементов интерьера, а в нашем конкретном случае – полок.
Кстати, подсветку полок также можно использовать на лоджии. Посмотрите оригинальные идеи и мастер-класс в статье «Освещение на балконе».
Подсветка будет удачно смотреться, вне зависимости от размера и типа стекла, из которого изготовлена полочка.
Светодиоды бывают разного цвета. Эта особенность позволяет «окрасить» полки в различные оттенки, что будет выглядеть очень красиво и оригинально с точки зрения дизайна.
Быстрота монтажа позволяет создать оригинальную задумку не затрачивая на это слишком много времени.
Можно пойти дальше и приобрести для полок разноцветную ленту. Управление оттенками при этом будет производиться со специального пульта, так что у вас будет возможность в любой момент кардинально поменять цветовую палитру полок, а вместе с тем и помещения, где они монтированы.
Разновидности светодиодного освещения
Итак, на данный момент существует две основных разновидности подсветки.
Классическая подсветка – в этом случае светодиодную ленту приклеивают непосредственно к поверхности стены, подбирая либо верхнее, либо нижнее положение.
Торцевая подсветка – данная разновидность подсветки отличается равномерностью и мягкостью свечения. Чтобы добиться такого эффекта, светодиодную ленту приклеивают к задней стенке полкодержателя.
Перечисленные способы подсветки могут применяться как для обычного глянцевого стекла, так и для матового. Особенно красиво получается, если скомбинировать матовое стекло с торцевой подсветкой. При этом визуально создается впечатление, будто вся полочка является одним большим осветительным элементом.
В интерьере зала стеклянные полки с подсветкой очень актуальны. А как сделать освещение в зале узнайте в нашей статье.
Как сделать полоску с подсветкой своими руками при помощи алюминиевого профиля
Если у вас возникло желание самостоятельно сделать полку с подсветкой, то рекомендуем обратить внимание на данный способ. Сделать такую полочку будет довольно просто, но при этом результат вас, несомненно, порадует.
По-шаговый мастер-класс с фото-инструкцией
Для начала вам нужно определиться с тем, какого размера должна быть ваша полочка. Если вы собираетесь установить ее в нишу, то у нее должна быть соответствующая ширина и глубина – чтобы не было зазоров и стекло не выходило за границы ниши. Также в этом случае нужно будет озаботиться вопросом подвода проводки.
Стекло необходимо отполировать с той стороны, где будет находиться светодиодная лента.
Другие грани нужно зашлифовать до матового состояния. Таким образом свет будет проходить сквозь стекло и создавать эффект свечения.
Алюминиевый профиль отрезается по длине стекла. Толщина щели в нем должна соответствовать толщине стекла, но не быть больше – иначе оно будет выпадать. Края нужно тщательно зачистить.
Внутри профиля просверливаем несколько крепежных отверстий, а затем монтируем ее на стену. Вы можете прикрепить его на дюбеля.
Вставляем светодиодную ленту внутрь профиля. В нем имеется специальный паз и лента легко в него войдет.
Вставляем стекло, оно должно войти очень плотно. Подключаем ленту к блоку питания и ставим на боковые части специальные заглушки.
К слову, внутри профиля вы обнаружите пластиковые элементы, которые находятся как раз за лентой. Трогать их не нужно, поскольку они являются защитной прослойкой между металлом и лентой.
Также вы можете ознакомиться с техникой изготовления полки с подсветкой в нише, без использования алюминиевого профиля.
Фото-примеры стеклянных полок с подсветкой

Подводя итог, хочется сказать, что освещение полок светодиодной лентой – это по-настоящему великолепная находка современных дизайнеров. Благодаря этим простым махинациям с доступными материалами, которые при необходимости можно приобрести в любом строительном магазине, вы сможете придать обыденным вещам необычный и действительно уникальный вид. Удивительно, но даже такой незначительный элемент как полка, может заиграть новыми цветами и стать центральным объектом в дизайне вашей комнаты, если с ней творчески поработать.
Вам это будет интересно
Какое освещение лучше для ванны и туалета
Освещение на балконе-дизайн
Аварийное освещение своими руками
web-electric.ru
Стеллаж, освещенный светодиодами — полтора месяца использования.
Под впечатлением статей на сайте созрела и я рассказать о своем стеллаже со светодиодами. Еще в середине лета нашла я фирму стекольную по Интернет, где было вполне приемлемое соотношение «цена-качество», и радостно заказала стеллажик аж в 8 полочек шириной 140 см и глубиной 50 см из закаленного стекла с хромированными трубами. Приехал милый такой замерщик, который впоследствии «замылил» таки своими замерами одну полку — вместо заказанных 8 их в итоге оказалось 7 при прежней цене, разумеется. Ну, ничего, рассматриваю это как задел на будущее, так как не менее милые сборщики этой фирмы и просто милейший директор с нескрываемым энтузиазмом обещали в кратчайшие сроки изготовить недостающую полочку и нарастить стеллаж, за дополнительную плату, разумеется. К слову, собирали эти деятели стеллаж вечерами (раньше приезжать они, ну, никак не могли из-за пробок) в течение недели, и всю эту неделю мы наслаждались соседством со стеклами у стен и хромированными трубами на полу. Но «и это пройдет», стеллаж собран, светодиоды с запчастями мной закуплены, и я спрашиваю у мужа, как бы его знакомого электрика привлечь к монтажу освещения. Мой муж, гордо сообщив, что в школе он сам светомузыку монтировал, мужественно взялся выполнить все работы по электрике и был немедленно мною снабжен светодиодной лентой 3-х модификаций:
1- Светодиодная лента SMD 5050, 600 Led, IP33, 24V, MIX-White, LUX. Светодиодная лента LUX с изменяемой цветовой температурой (холодный+теплый белый), 24V, 120 светодиодов на метр, угол свечения 120°, мощность 28,8Вт/м, светоотдача 2280lm/m. Упаковка не сохранилась, к сожалению. Эта лента установлена у стены на четырех верхних полках.
2 — Светодиодная лента SMD 5050, 600 Led, IP33, 24V, Standart. Цвет теплый белый.                       Светодиодная лента, 24V, 120 светодиодов на метр, угол свечения 120°, мощность 28,8Вт/м, светоотдача 1320lm/m. Эту ленту мы установили с края стеллажа на всех полках.

3- Светодиодная лента SMD 5050, 720 Led, IP33, 24V, Standart. Цвет холодный белый. Светодиодная лента, 24V, 144 светодиода на метр, угол свечения 120°, мощность 34,6Вт/м, светоотдача 1590lm/m. Эта лента установлена у стены на трех нижних полках.

Сама светодиодная лента выглядит вот так:

Ну, и вдогонку к светодиодным лентам я вручила мужу два импульсных блока питания (выходное напряжение DC24V, для светодиодных лент и линеек; мощность 350Вт, с вентилятором) и две розетки-таймеры. В собранном виде конструкция из этих запчастей к светодиодам получилась вот такой:

Получив все это богатство, которое явно не соответствовало познаниям о школьной светомузыке, супруг на месяц затих – ушел в себя изучать проблему. Очень большое беспокойство у него вызвал класс безопасности ленты: IP33 – открытая, не влагозащищенная лента. Были предприняты попытки закупить дополнительную защиту, но консультант в магазине – умничка, сказал, что если поливать цветочки, а не саму ленту, то ничего ей не будет, даже если она IP33 – открытая. Итак, все хорошенько изучив, обдумав, вспомнив зачем-то закон Ома для участка цепи и спросив, что же я все-таки хочу, новоявленный электромонтажник принялся ваять – паять. Паял он три дня и три ночи, шипение паяльника изредка вплеталась в шипение мужа, из которого я узнала много нового о китайской промышленности вообще и о светодиодах в частности, и еще немножко, ну совсем чуть-чуть – о себе .
Совершенно неожиданно для себя, результатом месяца осмысления задачи и тремя днями исполнения я осталась очень довольна, и 01 октября состоялся торжественный переезд. Вот что в итоге явилось результатом стараний стекольщиков и мужа:

Фиалки, видимо, тоже оценили заботу и затраты и немедленно бросились (другого слова подобрать не могу) расти. В момент переезда остались свободными полторы полки, я рисовала в уме список новых сортов . Но уже спустя три недели розетки разрослись так, что я уже прикидываю список кандидатов на отчисление из коллекции .
Начнем с нижних полок. На трех нижних ярусах живут стандарты, расстояние для них я сделала 30 см.

Световой поток там получается 2910 lm/m, а светимость (люменов на кВ. метр) составляет 5820 люксов. Вообще, почти все фиалки я, отступив от общепринятых правил хорошего тона, поселила в кошачьих туалетах (лотках), заложив под решетки где сфагнум, а где синтетический синтепон (который, к слову, в данном конкретном месте мне нравится больше) и залив туда воду с фитоспорином. Данная конструкция дает постоянное увлажнение, испарения худо-бедно охлаждают воздух, а 1,5 см мха с водой + решетка не дают перегреваться донышкам горшков. Правда, воду приходиться подливать каждую неделю граммов 300 – 400 на каждый лоток. Вот как выглядят стандарты на полочках:

На самой нижней полке по краю пришлось соорудить частокол из промышленных фиалок – хоть какое-то ограждение от моих пушистых зубастиков, ведь рядом со стеллажом идет насыщенная жизнь.

На четвертой и пятой полочках живут минюшки, а на шестой обосновались детки. Световой поток там составляет 3600 lm/m, а светимость (люменов на кВ. метр) составляет 7200 люксов. Будет время, выясню, много это или мало, и не закралась ли где ошибка в мои расчеты.

И фото вдоль полочки:

На седьмой полочке живут и дают деток черенки, высота этой полочки – творчество стекольных дел мастеров, где-то сантиметров 40. Наберусь мужества и закажу им еще одну полочку, как изначально и было задумано. Но черенки, подогреваемые снизу светодиодами, деток дают шустро, видимо, и света им хватает.
Освещение работает с 10 утра до 10 вечера с перерывами: в 10 утра включается лента у стены, в 11 – у края стеллажа. Первой на перерыв уходит также лента у стены в 13 часов, включается в 14, крайняя лента отдыхает с 15 до 16 часов. Выключается сначала тоже лента у стены в 21 час, крайняя лента – в 22 часа.
Есть у меня мысли перевести фиалки на ночное освещение, у нас тариф на электроэнергию ночью в 4 раза дешевле. К сожалению, не нашла информации о влиянии ночных подсветок на жизнь фиалок, сама экспериментировать пока побаиваюсь.
Растут мои фиалочки на стеллаже полтора месяца, можно делать предварительные выводы. Однозначно, фиалкам там нравиться значительно больше, чем на подоконниках, о чем свидетельствует бурный (не побоюсь этого слова) рост и дружное начало цветения. Вероятно, этому способствует и повышенная влажность за счет испарения из кошачьих туалетов. По крайней мере, увлажнитель в комнате включать больше нет нужды. Цветки под светодиодами не выгорают, как на солнце.
Но, тем не менее, я так и не определилась, перебор у меня со светом или недобор. Некоторые фиалки тянут руки вверх, несколько дней назад подняла парочку ради эксперимента так, чтобы расстояние от розетки до светодиодов составляло сантиметров 15, жду результатов.
Из минусов. Светодиоды конкретно греются. Температура у задней стенки поднимается где-то до 30-32 гр., а стекла непосредственно над светодиодами разогревается до 35 гр. Весь стеллаж работает как печка, поднимая и без того немалую температуру в квартире. Это первое. Во-вторых, в местах, где проводка спрятана в гофрированные трубочки, светодиодная лента постоянно норовит отклеиться от стекла, получается как-то неаккуратно. И, в-третьих, блоки питания с вентиляторами регулярно себя проветривают, и вентиляторы их совсем не бесшумные, это вам не кулеры в компьютерах (ах, прелести китайской промышленности). Вероятно, надо было остановить свой выбор на менее мощных блоках питания, тех, которые в дырочку, без вентиляторов, уж они-то шуметь не будут.
Ну, вот так как-то и сформировались мои первые впечатления от использования «нанотехнологий и инноваций» в разведении фиалок .
www.fialki.ru
No related posts.
