Полярность проводов по цвету – обозначение фазы, нуля и земли в сетях 220, 380 В

Кодировка, маркировка и история

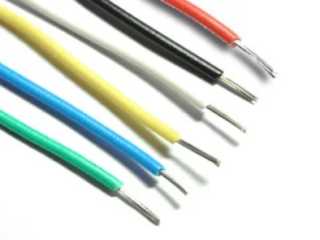

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

• Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
• Ноль — синий цвет;
• Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

Читайте также

dacha.ahuman.ru

Маркировка проводов (N, PE, L)

Маркировка провода домашней электросети

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

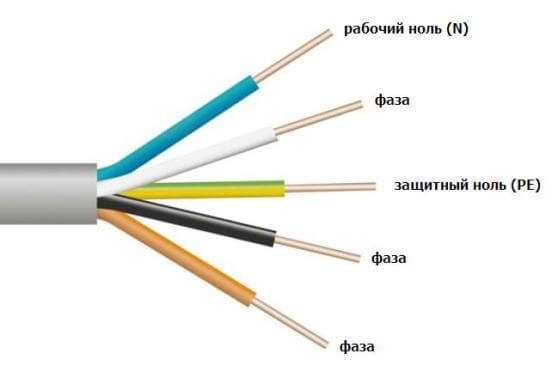

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать  т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Оцените качество статьи:

electric-tolk.ru

плюс или минус, цветовое обозначение заземления и нуля на проводах

Содержание статьи:

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

• Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
• Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
• Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
• Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
• Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

• Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
• Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
• Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

• Вкрутить в патрон лампочку.
• К клеммам патрона зацепить провода с зачищенной изоляцией.
• Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

strojdvor.ru

Обозначения маркировки цвета проводов в электрике в сети 220 W

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека, проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки, необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

• Фазным проводом (фаза) называют ту часть проводки, по которой ток передается к прибору. Неверно говорить о том, что если прикоснуться к фазе, то со стопроцентной вероятностью это приведет к поражению электрическим током. Чтобы получить удар током, необходимо стать частью цепи, то есть быть проводником. Поэтому нельзя одновременно прикасаться к фазе и нулю одновременно, а также необходимо следовать правилам безопасности при работах: пользоваться изолированными инструментами, обязательны к использованию диэлектрическая обувь или коврики (так как роль нуля может сыграть земля) и специальные прорезиненные перчатки. Символьное обозначение принято буквами A, B, C или L 1, L 2, L 3.
• Ноль — провод, по которому электрический ток возвращается, но ионы уже поменяли свой заряд, основной его задачей является выравнивание фазного напряжения. Принято буквенное обозначение N.
• Земля — провод заземления, не имеющий напряжения и предназначенный для защиты от поражения электрическим током, обозначается PE (защитный провод).

Буквенные обозначения применяются на схемах в электрике.

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности.

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

• Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

• Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

elektro.guru

Какого цвета провод плюс и минус — советы электрика

Как определить плюс и минус при помощи мультиметра

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя.

В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса). Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Обратите внимание

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу.

Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов.

Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

• черный, отвечает за отрицательный заряд;
• красный, отвечает за положительный заряд;
• желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный.

Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Источник: https://EvoSnab.ru/instrument/avo/kak-opredelit-poljarnost-multimetrom

Как определить полярность провода

Вам понадобится

• мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт, черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA.

Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный – к положительной клемме зарядного устройства.

В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

Для проверки полярности динамиков кратковременно коснитесь его выводов проводами от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи.

При движении внутрь полярность выводов динамика противоположна полярности батареи.

Важно

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода, подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания, желтый провод тоже относится к «плюсу» питания, только подключается к аккумулятору.

В любом случае провод с предохранителем является «силовым плюсом» питания.При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру. В этом случае поможет определить фазный (опасный) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля.

С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Источники:

• как узнать какой проводник был у меня

Довольно часто возникает необходимость проверить полярность источника постоянного тока – аккумулятора, генератора или, например, выпрямителя – без нужного прибора под рукой.

Вам понадобится

• – картофель;
• – банка с водой;
• – свеча.

Инструкция

В любительской практике можно поступить следующим образом. Два оголенных конца проводов, подключенных к выводам батареи, опустите в банку с теплой водой, в которой растворена столовая ложка поваренной соли. Затем сближайте их до того момента, пока на конце одного из проводов не начнут появляться пузырьки газа – водорода.

Этот провод будет соответствовать отрицательному полюсу источника.Клубень сырого картофеля разрежьте пополам, в одну из частей со стороны среза воткните оголенные (зачищенные) провода на расстоянии 15-20 мм друг от друга.

Рядом с проводом, присоединенным к положительному полюсу батареи, поверхность картофеля окрасится в зеленый цвет (процесс окисления).Третий способ. Зажгите обычную бытовую свечу. В пламя свечи погрузите два проводника, подключенных к более высокому источнику напряжения.

Под его воздействием пламя свечи станет низким и широким, а на проводе с отрицательным зарядом появится тонкая полоска сажи. Кроме этого, можно изготовить простой индикатор для многократного определения полярности неизвестного источника.

Для этого нужно взять обычную стеклянную трубку с пропущенными электродами внутри (например, от перегоревшей электролампы) и закрытую пробками.

Внутрь трубочки залейте раствор, состоящий из одной части селитры, 4 частей воды, лучше дистиллированной или кипяченой, пяти частей глицерина, смешайте с одной десятой части фенолфталеина и частью винного спирта. Имеет смысл пользоваться химическими пробирками.

Подобный индикатор может служить очень долго, при этом при помещении отрицательного заряда будет возникать красное окрашивание. Если источник тока переменный, то электроды будут давать розовое окрашивание. Чтобы перепроверить полярность, достаточно будет легонько встряхнуть индикатор.

В автомагазинах продаются свинцово-кислотные аккумуляторные батареи прямой (ими комплектуются все отечественные автомобили) и обратной полярности (устанавливаются на некоторых машинах зарубежного производства). Перед покупкой батареи, необходимо точно определить ее полярность.

Вам понадобится

Инструкция

Срок службы любой аккумуляторной батареи ограничен и составляет, как правило, не более пяти лет. Отработав положенное время, обязательно наступает момент замены энергоблока.

И если у владельцев автомобилей отечественного производства проблема заключается в том, чтобы выбрать АКБ соответствующей емкости и отдать предпочтение определенной торговой марке, то обладателям импортных машин необходимо выяснить перед покупкой полярность аккумулятора.

Для достижения поставленной задачи батарея извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы должны быть внизу. Обратите внимание, что одна из них немного тоньше другой (она минусовая).

Если минусовая клемма расположена на аккумуляторе слева (внизу), то батарея обратной полярности.

Чтобы окончательно убедиться в правильности определения полярности аккумулятора, присоедините к нему вольтметр. При этом красный щуп прибора снимает напряжение с толстой клеммы, а черный – с тонкой. Показание на шкале без знака «минус» подтверждает исследуемые параметры АКБ.

Обратите внимание

Установка аккумулятора ненадлежащей полярности в автомобиль грозит тем, что к его клеммам не получиться присоединить кабели.

Источники:

• как определить полярность батареи

При подключении силовых трехфазных, однофазных и сигнальных проводов ошибки недопустимы. Они могут привести к нарушению работоспособности оборудования, работы систем заземления и поражению обслуживающего персонала электрическим током. Большое значение имеет соответствие цветовой маркировки кабеля подключаемым цепям.

Вам понадобится

• Техническое описание кабеля

Инструкция

Чтобы определить провода по цвету в трехфазной проводке, воспользуйтесь следующим правилом.

Современная маркировка трехфазных кабелей такая: фазы A, B, C, маркируются соответственно белым, черным и красным цветом.

Нейтральный провод обозначен синим цветом, а провод заземления – желто-зеленым.

В маркировке проводов однофазной сети используется три цвета: белый – фазный, синий – нулевой, заземление обозначено проводом желто-зеленого цвета.

При случайном обрыве USB-провода, восстановите его, следуя следующей схеме цветовой маркировки: плюсу питания соответствует провод красного, минусу питания – черного цвета, белому проводу соответствует отрицательный провод данных, а зеленому – положительный.

Самые сложные расцветки проводов в многожильных кабелях.

Совет

Например, для быстрого поиска места повреждения коммуникаций кабелей СБЗПУ или СБПУ потребуется определить целостность жил между соседними отводами магистрального кабеля (как правило, такие типы кабелей используются на железной дороге). Для уточнения цветовой разводки кабеля конкретной марки воспользуйтесь соответствующим техническим описанием.

Так, например, если произошел обрыв в кабеле СБЗПУ или СБПУ, то определить цвет провода можно по следующей схеме: Пара 1. Цвет жилы Б – голубой, жилы А – белый.Пара 2. Цвет жилы Б – желтый, жилы А – белый.Пара 3. Цвет жилы Б – зеленый, жилы А – белый.Пара 4. Цвет жилы Б – коричневый, жилы А – белый.Пара 5.

Цвет жилы Б – серый, жилы А – белый.Пара 6. Цвет жилы Б – красный, жилы А – белый.Пара 7. Цвет жилы Б – голубой, жилы А – красный.Пара 8. Цвет жилы Б – желтый, жилы А – красный.Пара 9. Цвет жилы Б – зеленый, жилы А – красный.Пара 10. Цвет жилы Б – коричневый, жилы А – красный.Пара 11. Цвет жилы Б – серый, жилы А – красный.

Пара 12.

Цвет жилы Б – красный, жилы А – красный.

Источники:

Светоизлучающий диод, в отличие от лампочки, работает только при соблюдении полярности. Но на самом приборе она обычно не указана. Определить расположение выводов светодиода можно опытным путем.

Инструкция

Изготовьте прибор для проверки полярности светодиодов. Для этого возьмите батарейный отсек на три элемента AA, резистор сопротивлением в 1000 Ом и два щупа: красный и черный. Отрицательный вывод батарейного отсека соедините напрямую с черным щупом, а положительный – через резистор с красным щупом. Поместите прибор в подходящий корпус. Вставьте в отсек батарейки.

Чтобы проверить светодиод, подключите к нему щупы сначала в одной полярности, а затем, если он не засветится, в другой. Когда диод светится, черный щуп подключен к его катоду, а красный – к его аноду. Резистор в приборе выбран таким, чтобы свечение было неярким, зато можно было проверять даже самые маломощные светодиоды.

При работе со светодиодами изумрудного, синего, фиолетового и белого цветов предохраняйте их от воздействия статического электричества.

Изготовьте для хранения изготовленного вами прибора чехол. В нем предусмотрите места для раздельного хранения щупов. Это необходимо для того, чтобы они при переноске не замкнулись между собой.

Замыкание не повредит прибору, но если держать щупы замкнутыми долго, элементы питания постепенно разрядятся через резистор.

Определив полярность светодиода, в дальнейшем не подавайте на него обратное напряжение. Вероятность выхода его из строя при этом невелика, но она имеется.

Обратите внимание

Если вы приобрели большое количество светодиодов одного типа, определите полярность лишь нескольких из них. Убедитесь, что у всех них цоколевка одинакова. В дальнейшем для экономии времени определяйте полярность светодиодов перед впайкой по форме и длине выводов.

Но так поступайте лишь в том случае, если вы точно уверены, что все диоды относятся к одному типу.Никогда не используйте светодиоды без резисторов. Даже превышение тока через такой прибор всего в два раза способно сократить его срок службы почти в сто раз.

Десятикратное превышение выведет его из строя мгновенно.

Источники:

На первый взгляд, обозначать на динамике полярность нет смысла, поскольку подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их необходимо включать синфазно. Принято обозначать на выводах головки такую полярность, при которой диффузор перемещается вперед.

Инструкция

Изготовьте для проверки динамиков специальный пробник. Для этого возьмите обыкновенный карманный фонарь на основе лампочки накаливания. Удалите из него выключатель, а вместо последнего подключите два щупа.

У них обязательно должны быть изолированные ручки, поскольку в момент отключения напряжения на выводах головки возникает напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра.

Нанесите на них соответствующие обозначения. Убедитесь, что если щупы замкнуть, лампочка светится.

Выключите усилитель и весь стереокомплекс (в том числе и из розетки). Отключите оба вывода динамической головки от остальных цепей акустической системы. Подключите щупы к выводам головки, не касаясь ни последних, ни металлических частей щупов. В этот момент внимательно смотрите на диффузор.

Если при подключении он перемещается наружу, а при отключении – внутрь, полярность правильная. Если же наблюдается обратная картина, поменяйте полярность подключения щупов, после чего повторите проверку.

Важно

Затем обозначьте на каркасе динамической головки несмываемым фломастером полярность, соответствующую полярности подключения щупов.

Осуществите аналогичную операцию в отношении остальных динамиков в предела одной акустической системы. Независимо от того, как они подключены (напрямую или через кроссовер), подключите их синфазно таким образом, чтобы красному контакту на задней стенке колонки соответствовали плюсовые выводы головок.

Так же проверьте и при необходимости переделайте вторую акустическую систему. Закрыв корпуса обеих колонок, проверьте, правильно ли они подключены к усилителю. На кабеле, которым осуществляется такое соединение, имеются специальные красные метки. Во всех случаях проводник с меткой подключайте к красной клемме, а проводник без метки – к черной.

Включите стереокомплекс. Сравните его звучание с тем, которое имело место до переделки.

Если динамиков несколько, они лучше звучат, когда подключены в одинаковой полярности. Но соответствующая маркировка на их клеммах есть не всегда. Тогда определять полярность придется самостоятельно.

Вам понадобится

• – пальчиковая батарейка;
• – провода;
• – карандаш;
• – отвертка;
• – фонарик или настольная лампа;
• – паяльник.

Инструкция

Перед проверкой полярности динамика обязательно отсоедините его от усилителя. Для этого сначала отключите сам усилитель. Затем, если между ним и динамиком имеются разъемные соединения, для отключения используйте именно их. Если же таковых нет, громкоговоритель придется временно отпаять, предварительно записав, какие провода куда шли.

Проверьте, хорошо ли просматривается диффузор через решетку или ткань, закрывающую его. Попробуйте осветить его фонариком или настольной лампой – вдруг он после этого станет лучше виден? Если не получится и это, придется тем или иным способом открыть доступ к диффузору.

Совет

Иногда проще снять решетку, а иногда – саму динамическую головку с обратной стороны. Главное – выбрать тот способ, при котором колонка не будет повреждена, и можно будет затем собрать все обратно.Теперь можно приступать к определению полярности. Кратковременно подключите к динамику проводами пальчиковую батарейку.

Диффузор либо втянется, либо выдвинется наружу. Если он втянулся, батарейка была подключена в неправильной полярности, а если выдвинулся – в правильной. Теперь достаточно карандашом обозначить около выводов динамика правильную полярность, то есть то положение «плюса» и «минуса», при котором диффузор выталкивается.

Если проверять полярность динамиков вам приходится часто, можно сделать для этого удобное приспособление, поместив батарейку в держатель, а к проводам припаяв щупы. В этом случае последовательно с одним из щупов включите предохранитель на 0,1 А на случай, если щупы вдруг замкнутся при транспортировке.

Когда вы не пользуетесь приспособлением, вытаскивайте батарейку из держателя и помещайте ее в изолирующий футляр. Провода хорошо взять разноцветными, например, черный – «минус», красный – «плюс».Уберите батарейку и провода, соберите акустическую систему обратно. Все динамики при этом подключите к усилителю в одинаковой полярности.

Если усилитель стереофонический, то в одинаковой полярности надо присоединить и обе колонки. Проверьте, как они зазвучат теперь по сравнению с тем, что было ранее.

Обратите внимание

Батарейки с напряжением более 1,5 В использовать нельзя – динамик может сгореть! Учтите, что некоторые трехвольтовые литиевые батарейки очень похожи на 1,5-вольтовые пальчиковые.Подключать батарейку следует кратковременно.

Нельзя проверять полярность, когда динамик подключен к усилителю.

Полезный совет

Если динамик всего один (монофоническая и однополосная акустическая система), заниматься определением его полярности нет смысла.

Распечатать

Как определить полярность провода

Источник: https://www.kakprosto.ru/kak-44906-kak-opredelit-polyarnost-provoda

Маркировка проводов по цветам: «плюс», «минус», маркировка цветом электрических проводов и СИП-кабелей

Без проводов и кабелей невозможно функционирование производств, энергетики, связи и многих других отраслей промышленности. И ни один дом или квартира не обходятся без проводки.

Насколько разнообразны задачи, решаемые с помощью электрических сетей, и условия, в которых им приходится функционировать, настолько же велика классификация существующей продукции.

Чтобы потребитель мог безошибочно приобрести нужный товар и грамотно осуществить подключение к сети, производители должны соблюдать общепринятые стандарты в вопросе маркировки проводов по цветам.

Безопасность превыше всего

Для людей, чья работа постоянно связана с электричеством, не составит труда распознать провода и по цвету, и по буквенно-цифровой маркировке. Она расскажет о:

• материале, из которого изготовлены жилы и изоляция;
• назначении кабеля;
• площади сечения;
• рабочем напряжении и других особенностях.

А человеку, сталкивающемуся с электричеством на бытовом уровне, достаточно разбираться в маркировке проводов по цветам. Тогда ему не составит труда определить местонахождение фаз и заземления. Риск поражения током уменьшается в разы, а ремонтные или монтажные работы выполняются гораздо быстрее и без привлечения специалистов.

Специфика различных видов кабельной продукции

Различные виды кабелей могут использоваться не только на поверхности, но и под землей, в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой. Она может быть из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

Обратите внимание

Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:

1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Цвет как источник информации

Маркировку проводов по цветам применяют давно, она доказала, что является удобной и информативной. В связи с этим менять ее никто не собирается, и знания о ней будут актуальны в любое время.

Цепь постоянного тока предполагает использование всего двух проводов: положительного («+» плюс) и отрицательного («-» минус). Проводники заряда со знаком минус маркируются черным (или синим) цветом. Провода, которые несут положительный заряд, облачены в красную изоляцию. Средний проводник в цепи постоянного тока имеет окрас голубого цвета.

Бывают случаи, когда требуется выполнить двухпроводную проводку, ответвив ее от сети с постоянным током и тремя проводниками. Тогда проводник со знаком плюс получит цвет того провода, от которого он отводится.

Постоянный ток используется в строительстве и промышленности. Он обеспечивает работу погрузочных электрокаров, троллейбусов, трамваев. На электрических подстанциях при запитке цепей автоматики тоже применяется цепь постоянного тока.

Цветовое обозначение силовых и других видов кабельной продукции

Маркировка цветом для СИП или ВВГ-проводов сводится к таким правилам:

• Желто-зеленая расцветка будет обозначать заземление.
• Ноль выдаст синий или голубой оттенок изоляционного материала.
• Фазный проводник будет коричневого или черного цвета. Но правила устройства электроустановок допускают изменение цвета маркировки на красный, серый и даже фиолетовый оттенки.

В однофазных сетях, где имеется практика применения кабелей СИП, нулевой рабочий проводник может быть совмещен с заземляющим. В этом случае маркировка будет выглядеть как желто-зеленый провод с отметками голубого цвета, которые при монтаже проставляются с обоих концов линии.

Трехфазные сети с переменным током предполагают, что жилы СИП-кабеля будут иметь следующие цвета:

• желтый, зеленый и красный для фаз А, В и С соответственно;
• синий цвет отводится для выделения рабочей нулевой;
• зелено-желтый колер обозначит заземление.

Когда кабель СИП применяется при монтаже ЛЭП, на нем дополнительно закрепляют бирки с информацией о назначении и параметрах. Эта маркировка позволяет ориентироваться и на объектах, где много однотипных проводов.

Благодаря тому, что сети переменного тока создаются с использованием проводов СИП, маркированных по цветам, упрощается не только работа на стадии монтажа. Цветовая маркировка облегчает обслуживание и ремонт сетей, способствует сокращению несчастных случаев.

А неприятные последствия при поражении током могут быть и со смертельным исходом.

Поэтому обозначение проводов СИП и других разновидностей по цветам – это необходимая мера предосторожности и грамотное решение, облегчающее труд монтажников и пользователей электрических сетей.

Источник: https://osobnyachkom.ru/cosiness/dom/markirovka-provodov-po-cvetam.html

orenburgelectro.ru

Провода – маркировка цветом в электротехнике

Цветовая маркировка проводов стала применяться с тех пор, как техника усложнилась, и выполнять работы по монтажу и ремонту без ошибок стало сложно. Ошибки в электрических цепях приводят к неисправностям, имеющим иногда очень высокую цену. Так или иначе, маркировать проводники в технике начали рано, но делать цветные провода научились только с появлением поливинилхлоридной изоляции.

Расцветка проводов

Изоляцию ПВХ или полиэтиленовую можно окрасить в любой цвет, химики подобрали для этого все необходимые красители. Наиболее актуальна цветовая маркировка была сначала в телефонных кабелях, до сих пор существуют правила для подсчета пар и четверок по цвету. В них используется тонкая медная жила, покрытая пластиковой разноцветной изоляцией. Позднее стандарты на цвет пришли в силовую электротехнику.

Например, алюминиевые и медные шины в силовых шкафах раньше окрашивались в желтый, зеленый и красный цвета для обозначения фаз A, B и C. Чередование фаз очень важно во многих случаях, например, от этого зависит направление вращения электродвигателей.

Существуют простые правила, позволяющие уверенно определить по цвету назначение проводника. Защитная земля (проводник PE) всегда окрашивается в желто-зеленый или желтый или зеленый цвет. Это цвет провода заземления – никакой другой не может быть такого цвета.

Нейтраль N (это общая точка соединения обмоток генератора соединенных по схеме звезда) всегда синего или голубого цвета. Все остальные цвета используются для маркировки фаз, при условии, что их нельзя спутать с проводами нуля и земли даже при плохом освещении. То есть, наиболее предпочтительны контрастные цвета:

Чаще всего фазный проводник в однофазной цепи обозначается коричневым цветом. Трехфазный трехжильный провод маркируют цветами: коричневый, черный, серый. Такие кабели подключают обычно к электромоторам на металлической раме при соединении обмоток треугольником (краны, погрузчики, оборудование в промышленности).

Несколько слов нужно сказать о цепях постоянного тока. В таких случаях применяют расцветку для обозначения полярности: плюс – предпочтительно коричневый (или красный), минус – серый. Если какой-либо из проводников цепи постоянного тока соединяется с нейтралью переменного тока, то для него используют синий цвет.

Цвета проводов в электрике должны соблюдаться во всех случаях (ГОСТ Р 50462 – 2009). Электрические провода находятся под напряжением и цветная маркировка повышает безопасность. Это никоим образом не отменяет остальные правила безопасности. Даже после снятия напряжения с цепи, следует использовать индикатор фазы, выпускаемый в виде небольшой отвертки.

Установочные провода (для монтажа электроустановок и аппаратуры) почти всегда расположены так, что обязательно требуют прозвонки перед подключением: либо их много в пучке, либо они идут неизвестно откуда. Многожильный кабель может быть использован для различных нужд не только для подачи питания, но и в схемах управления и автоматики.

Раньше установочные провода часто представляли собой белый провод из алюминия в котором не было разницы между фазой и нулем. При необходимости установить, например, кнопочную станцию с несколькими кнопками, возникали сложности с прозвонкой и частые ошибки. Иногда это обходилось слишком дорого.

Как разобраться с проводами в пучке

И сегодня не помешает знать, как определить провода в пучке или жилы в кабеле, если они одного цвета. Более того, провода могут где-то соединяться, и приходить в конечную точку уже другим цветом. Это неправильно, но в жизни случается, и соединять провода просто по цвету слишком рискованно. Поэтому прозванивать цепи после монтажа и ремонта надо обязательно.

Для этой цели изготавливают специальные кабельные тестеры, но они оправданы только при постоянном и частом использовании, на таких сложных объектах, как самолеты, ракетная техника, морские суда, электростанции и т. п. В домашних условиях или даже при выполнении электромонтажных работ на небольших производствах или строительстве можно обойтись простейшими приемами, которые дают вполне надежные результаты.

Для этого можно протянуть контрольный провод, но это далеко не всегда доступно. Часто все, что есть – это батарейка и контрольная лампочка. Чтобы однозначно определить в этом случае провода, в пучке должно быть не менее трех жил. Сначала на одном конце трассы замыкают все три провода. Если на другом конце все они звонятся, значит, все в порядке, обрывов нет. Затем на первом конце маркируется один из проводов, например, A, и эту жилу отключают.

На другом конце ищут провод, который перестал звониться с остальным пучком. Он и есть A, его также маркируют. Таким образом выбирается «опорный» провод. Затем на первом конце размыкают все провода и замыкают с A провод B, маркируют, на другом конце он, естественно, звонится с проводом A. Это B и его так же маркируют, как и на первом конце. Эту процедуру повторяют для всех остальных жил при необходимости.

Определить даже всего два провода однозначно можно при помощи батарейки и мультиметра. На одном конце батарейку подключают известными полюсами к проводам, а на другом конце мультиметр покажет полярность измеренного постоянного напряжения. Можно также использовать простой светодиод вместо мультиметра или любой диод с обычной лампочкой. Такая цепь будет работать только при правильной полярности, причиной чего является односторонняя проводимость, как обычного диода, так и светодиода.

Сейчас используются почти исключительно медные провода. Алюминий применяют только для воздушных линий. Все виды проводов производители окрашивают в любой из цветов, так что потребители могут выбрать цвета по каталогу.

Для бытовых потребителей это не столь важно. Однако никогда не должно быть неясностей по поводу того какого цвета провод заземления. Поэтому все многожильные провода и шнуры питания соответственно маркируют зеленым или желто-зеленым. Любой другой провод фаза или ноль и должен быть окрашен в подходящий цвет (ноль всегда синий).

Телефонные провода и ЛВС

Обычная телефонная линия состоит из двух проводов (абонентской пары). Один из этих проводов плюс, другой – минус. В линии 60 В. Старые аппараты с импульсным набором можно подключать как угодно, новые могут не работать при несоответствующей полярности. Розетка подключается к аппарату через разъем RJ11, RJ12 или RJ25.

Розетка с четырьмя проводами имеет пару для абонентской линии: зеленый (прямой, плюс) и красный (обратный, минус) провода. Еще два провода — черный и желтый — используются либо для подачи питания на некоторые устройства: черный – плюс, желтый – минус; либо для второй абонентской линии, местной, или офисной.

Такую розетку используют и для подключения телефонной трубки или гарнитуры (handset). При этом зелено-красная пара подключается к телефону (наушникам), а черно-желтая – к микрофону.

Шестиконтактная розетка содержит дополнительную пару проводов: белый и синий. Телефонные розетки стали сразу же использовать для подключения локальных сетей, выделяя для этого нужное число пар.

Сейчас используют восьмиконтактные модульные коннекторы по ошибке называемые «RJ45», для телефона и медленной сети T1 (1.544 Мбит/с). Для современных скоростных локальных сетей используют стандарт T568A или B, в котором подключение витых пар различается, и используют кабель 5-й категории.

Основным цветом считается первый, указанный в паре. Основной принцип разъемов и розеток RJ состоял в том, что пары последовательно идут от центра к краям, но это плохо сказалось на быстродействии сетей, так как при этом возникают взаимные помехи между витыми парами.

RJ48

T568A

Советы

Для маркировки одноцветных проводов можно использовать термоусадочную трубку, которую теперь продают всех цветов. Небольшой отрезок этой трубки надевают на маркируемый провод и слегка подогревают воздух рядом с трубкой феном, зажигалкой или газовым паяльником. Трубка усаживается и плотно обжимает изоляцию провода.

Если нет термоусадочной трубки, то можно использовать бумагу требуемых цветов или сделать аккуратные надписи, таким образом, чтобы они читались вдоль изоляции провода. Затем взять полоску скотча, наклеить на нее полоску бумаги с надписями.

Края скотча должны позволить наложить бумагу на провод и зафиксировать ее так, чтобы она вся была под скотчем. Нужно отметить, что этот способ лучше всего применять там, где точно не появится сырости, ведь маркировка проводов должна сохраняться как можно дольше, а не только на время монтажа.

electriktop.ru

Как определить полярность провода 🚩 как определить плюс и минус 🚩 Естественные науки

3 августа 2011

Автор КакПросто!

Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода, выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевых проводов фазный, а какой нулевой или прозвонить кабель, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.

Статьи по теме:

Вам понадобится

• мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

Для проверки полярности динамиков кратковременно коснитесь его выводов проводами от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру. В этом случае поможет определить фазный (опасный) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Видео по теме

Источники:

• как узнать какой проводник был у меня

Совет полезен?

Статьи по теме:

www.kakprosto.ru
