Провод для прокладки в земле – Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

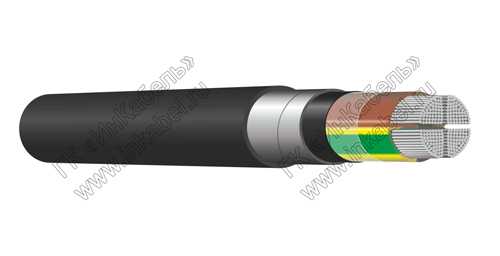

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.



Подготовка траншеи

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.



Прокладка кабеля

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

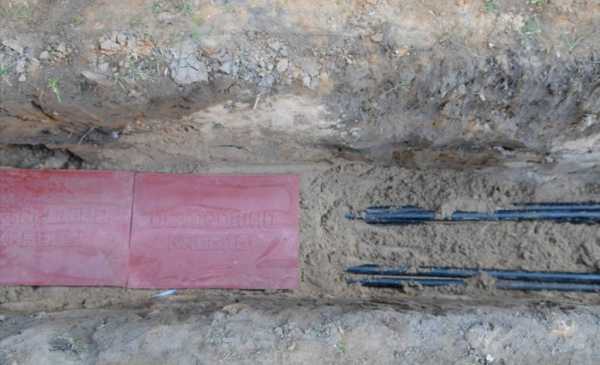

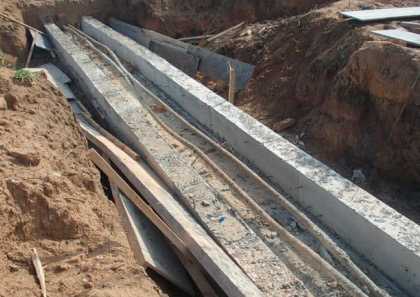

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.



Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

• бумажная пропитанная изоляция;
• пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).



Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.



А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

cable.ru

Прокладка кабеля в траншее — марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;
• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

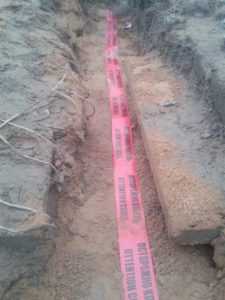

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

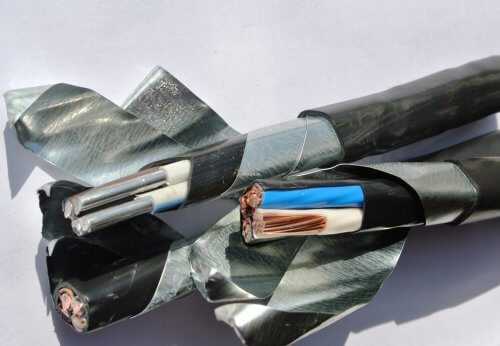

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил	1-5	2-5	1-5	3.4	1,3,4	3
Сечение жил, мм2	2,5-625	1,5-240	2,5-240	16-240	16-800	25-240
Изоляция	ПВХ	ПВХ	СПЭ	СПЭ	бумага	бумага
Экран	нет	нет	нет	нет	электро-проводящая бумага	электро-проводящая бумага
Броня	2 стальные ленты	2 стальные ленты	2 стальные ленты	круглые стальные оцинк. проволоки	2 стальные ленты	круглые стальные оцинк. проволоки
Наружная оболочка	ПВХ-шланг	нет	ПВХ-шланг	ПЭТ-шланг	волокнистые материалы	волокнистые материалы
Напряжение, кВ	до 6	до 1	до 6	до 1	до 10	до 10
Предельная длительная температура нагрева жилы, °С	70	70	90	90	80	80
Особенности прокладки в земле	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

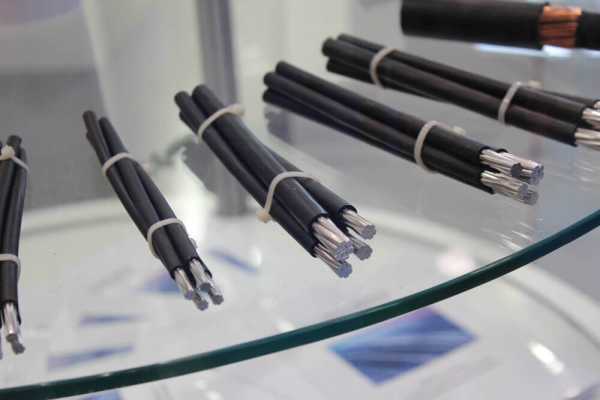

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

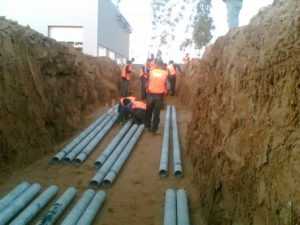

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

xn—-jtbncduncbo1j.xn--p1ai

Как выбрать кабель для прокладки в земле

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электрифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей дачи.

Способы прокладки кабеля

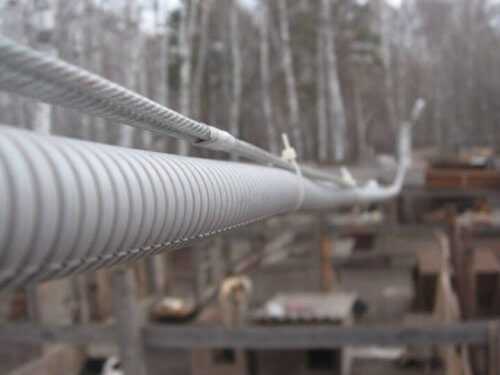

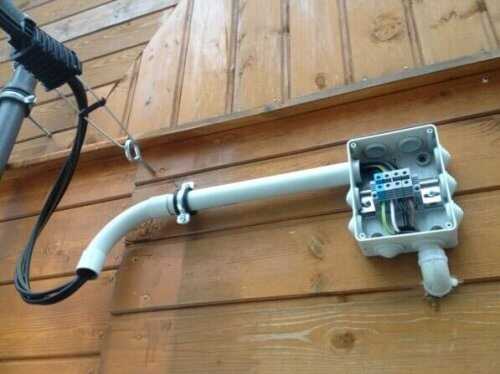

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

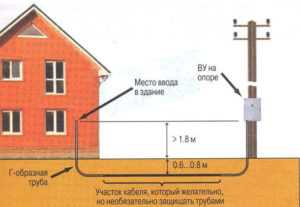

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Правила прокладки кабеля под землей

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке. Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например, площадка, которая используется для стоянки Вашего автомобиля на даче. Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Используемый материал

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте.

Для этого необходима пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле к примеру это,  в грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

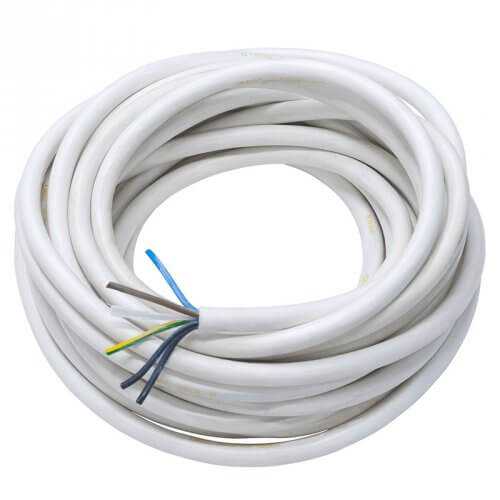

Установочные провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно  прокладывать под землей или в воде.

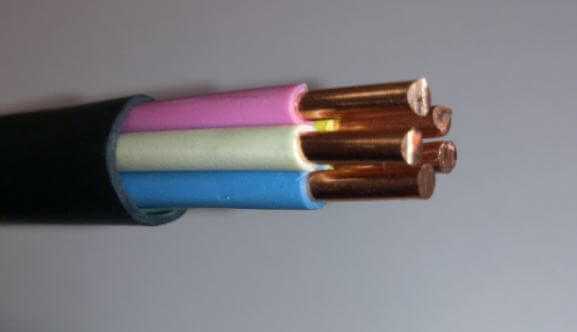

Силовые кабели ВВГ (особенно ВВГ), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.

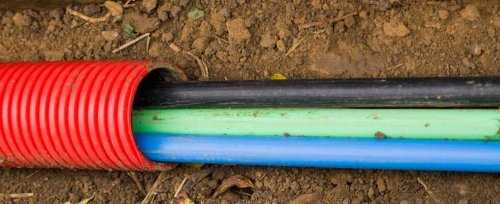

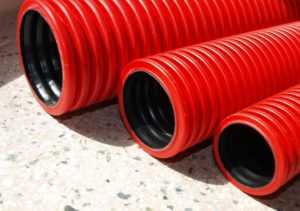

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Базовый цвет труб чёрный, но присутствие вторсырья может давать различные оттенки. По техническим требованиям разрешается присутствие вторичного полиэтилена низкого и высокого давления определенных марок. Трубы должны быть круглые, гладкие и ровные как снаружи, так и изнутри.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты. А так же в траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

Для прокладки кабеля под землей на даче между строениями очень рекомендуется использовать именно их.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

inkabel.ru

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля

При осуществлении монтажа кабеля до 20 кВ и меньше (исключая кабели, относящиеся к горэлектросети) в земле на глубине не ниже 1 м, допустимо не защищать кабели от всевозможных повреждений.

При проведении прокладки кабеля до 1 кВ, мероприятия по их защите производятся только в местах с высокой возможностью их выхода из строя, например, на участках, где часто проводятся раскопки. Асфальтовое покрытие к такого рода участкам не относится.

Для защиты кабеля до 20 кВ, смонтированного в траншее и  (кабели свыше 1 кВ под это правило не попадают) запитывающего электроприемники I категории, возможно использование сигнальных лент, которые монтируются на отдалении 0,25 м от кабеля, но только в том случае, если в траншее находится не более двух КЛ.

В случае, когда осуществляется параллельная прокладка кабелей в земле, между ними соблюдаются установленные правилами и нормативными документами расстояния.

• Силовые кабели до 10 кВ – от десяти сантиметров.
• Силовые и контрольные кабели, смонтированные рядом – свыше 10 см.
• Кабели 20-35 кВ – от двадцати пяти сантиметров.
• Кабели до 25-30 кВ и находящиеся рядом другие кабели – свыше 25 см.
• Кабели, имеющими различных потребителей – как минимум 50 см.
• Силовыми кабелями и кабели, используемые для монтажа линий связи связи – как минимум 50 см.
• Между кабелями, наполненными маинеральным маслом, 110-220 кВ и иными кабелями – свыше 50 см. Линии, проложенные с помощью кабелей, наполненных маслом, которое находится под низким давлением, давлением разделяются поставленными на ребро плитами, изготовленными из железобетона. А рассчитатывается электромагнитное влияния, оказываемое на кабель связи.

Электромонтаж кабеля в грунте, представляющем опасность для сохранности кабеля, а также на участках с блуждающими токами повышенных значений, должна осуществляться с использованием катодной защиты, а также электродренажей или протекторов.  Стоит учитывать, что в подобного рода местах не рекомендуется использовать для прокладки кабели в оболочке из алюминия и с пластмассовой изоляцией.

Какой кабель подходит для прокладки в земле

Все работы, проводимые при осуществлении электромонтажа кабеля в земле строго регламентируются ПУЭ и ПТЭЭП

Прокладка кабеля в земле в частном доме

Для осуществления электромонтажных работ на участке рационально выбирать бронированный кабель ВБШв, а также ВБШнг, для прокладки в земле, цена которого выше по сравнению с другими типами кабелей, однако преимуществ также больше – он защищен от повреждений извне, а также от атак грызунами. Дополнительно применять трубы в качестве защиты данного типа кабеля не обязательно.

Требования, предъявляемые к электромонтажу кабеля в земле:

• Перед началом осуществления работ по электромонтажу кабеля выбирается подходящее место для прокладки КЛ. Прокладываемый кабель располагаеют на отдалении как минимум метра от деревьев, а также от стоянки личного автотранспорта. Если планируется прокладка не одной кабельной линии или если рядом находится КЛ, проложенная ранее, трасса рассчитывается таким образом, чтобы эти кабельные линии не пересеклись. Обязательно стоит учитывать тот факт, что КЛ и другие инженерные сети пересекаться не должны. В случае прохождения кабельной линии неподалеку от фундамента жилого дома, располагать траншею с кабелем нужно на расстоянии как минимум 0, 6 м. Электромонтаж кабеля под домом запрещен.
• После определения места пролегания кабельной линии, роется траншея. Глубина траншеи для прокладки кабеля в земле не может быть меньше 80 см, в случае прохождения кабеля под стоянкой личного автотранспорта или проведения ее через дорогу, глубина траншеи увеличивается до 1, 25 м.
• Траншею перед электромонтажом необходимо очистить от камней, а также мелкого мусора, способных вывести кабель из рабочего состояния.
• На дно траншеи до начала монтажных работ засыпается десятисантиметровый слой песка.
• Выбор кабеля для прокладки в земле зависит от мощности, которая потребляется на данном объекте.

Марки бронированного кабеля для прокладки в земле:

• если мощность потребителя 11 кВт, то рекомендован кабель ВБШв 4х6;
• если мощность потребителя 15 кВт, то – кабель ВБШв 4х10 используют для прокладки в земле;
• если мощность потребителя 21 кВт, то – ВБШв 4х16.

Если необходим электромонтаж нескольких кабелей, то лучше выбрать марки:

• если мощность потребителей в сумме 11 кВт, то – ВБШвнг (А) 4х6;
• кабель ВБШвнг (А) 4х10 используют для прокладки под землей, если мощность потребителей в сумме 15 кВт;
• если мощность потребителей в сумме 21 Квт, то – ВБШвнг (А) 4х16.

Если в местах кабельной линии встречаются места с увеличеной нагрузкой на грунт, то должна быть использована труба ПНД для прокладки кабеля в земле, заранее одетая на кабель и используемая для его защиты.

• Кабель при электромонтаже в траншее необходимо укладывать «змейкой», не натягивая. Рационально проводить укладку кабеля исключительно целыми длинами, а при расположении в одной траншее ряда кабелей, выдерживать между ними расстояние свыше 10 см.
• После осуществления работ составляется план, на котором обязательно должно быть обозначение места, где был проложен кабель, а также повороты КЛ, расстояния до выхода линии из здания и места, где кабель выходит на землю.
• По завершении всех работ производится засыпка кабеля «подушкой» из песка, слоем свыше 10 сантиметров.
• Следующим этапом производится засыпка «подушки» песком или очищенной землей 15-ти сантиметров толщиной и последующее тщательное уплотнение слоя.
• Важным этапом в проведении мероприятий при электромонтаже кабеля в земле становится монтаж сигнальной ленты, предупреждающей о наличии вблизи кабельной линии. Установка сигнальной ленты происходит так, чтобы ее середина располагалась над прокладываемым кабелем, а предупреждающая надпись находилась сверху.
• После монтажа сигнальной ленты необходимо окончательно засыпать вырытую траншею. Стоит помнить о том, что грунт имеет свойство через некоторое время просаживаться, поэтому земли лучше насыпать с излишком.
• Завершающим измеряется сопротивления кабеля, располагающегося в земле на целостность и отсутствие короткого замыкания. Также важно выполнить заземление кабеля.

Прокладка кабеля до 10 кВ в земле

Электромонтаж кабельных линий 6-10 кВ

Наша компания осуществляет работы по прокладке и электромонтажу кабельных линий как в черте города, так и за его пределами. Способов электромонтажа кабеля существует множество, но самым простым и надежным является прокладка кабеля в земле, поскольку кабели, находящиеся под землей, не подвергаются воздействию негативных факторов природы, таких как ливни, мороз, порывы ветра и т.п. КЛ, в отличии от ВЛ, меньше подвергаются электромагнитным воздействиям, которые могут возникать в различных цепях, ЛЭП, а  также в результате влияния атмосферного перенапряжения вследствие грозы.

Прокладка кабеля в земле гарантирует надежность передачи электроэнергии, бесперебойность подачи, долговечность кабельной линии, а также относительную простоту в обслуживании и ремонте. Минус может считаться то, что проложить кабельную линию оказывается более затратно, нежели линию, протянутую по воздуху.

Бронированный кабель считается универсальным для использования при электромонтаже в земле, он более долговечен и лучше противостоит различным внешним воздействиям. Если производится прокладка иного типа кабеля, то для того, чтобы его защитить, используют трубы, изготовленные из асбестоцемента или ПВХ. Однако прокладка бронированного кабеля в отдельных случаях не является гарантом того, что линия не повредится. Например, в случае перехода кабельной линией железной или автодорого, а также трамвайных путей и проезжих частей, других коммуникаций под землей, выполняется прокладка бронированного кабеля в земле в трубах, выходящих на метр за пределы участков пересечения, а также в случае введения кабеля в здание.

Кабели также подлежат дополнительной защите в случае их электромонтажа в каменистом грунте на глубине 50 см, всадах и на дачных участках, при электромонтаже в одной траншее от 10 и более различных кабелей, а также при электромонтаже в траншее на глубине менее метра силовых кабелей свыше 1 кВ. В перечисленных случаях необходимо закрыть кабель плитами из бетона или кирпичом красного цвета в один слой.

Этапы и особенности электромонтажа кабеля в земле

Прокладка силового кабеля под землей происходит в несколько шагов, происходящих в определенном порядке, который нельзя нарушать:

1. определение участка для создания кабельной линии и его утверждение местной администрацией;
2. разметка трассы будущей линии;
3. рытье траншеи для прокладки кабеля;
4. засыполнение траншеи из песком или очищенной землей;
5. в случае необходимости, укладка труб для защиты кабеля;
6. проверка готовности кабеля к электромонтажу;
7. электромонтаж кабеля, при необходимости – прокладка кабеля в трубах с предварительной протяжкой кабеля;
8. размещение соединительных муфт;
9. присыпка кабеля песком или мелко просеянной землей, без примесей мусора;
10. проведение работ по защите кабеля посредством укладки асбестоцементных плит или красного кирпича;
11. протяжка сигнальной ленты, если это необходимо по условиям проекта;
12. оформление акты на скрытые работы;
13. тестирование кабельной линии на работоспособность и возможную утечку тока, в случае положительного результата, окончательная засыпка траншеи.

Подбор места для построения кабельной линии и его согласование с администрацией местах

Правильный выбор места нахождения будущей кабельной линии крайне важен, ведь именно от него зависит насколько будет долгим срок службы КЛ, ее бесперебойная работа и надежность при эксплуатации. При выборе трассы КЛ следует учитывать, что рационально выбирать для этих целей наиболее безопасный, короткий маршрут, с учетом того, чтобы обслуживать КЛ и осуществлять ремонтные работы было максимально удобно.

Не допускается начала работ на объекте без согласования действий с администрацией на местах, поскольку есть опасность повредить уже существующие сети и коммуникации. Все необходимые документы оформляются заказчиком и передаются подрядчику.

Подрядчик в свою очередь, на основании выданного разрешения на проведение земляных работ, оформляет ордер на выполнение работ по электромонтажу кабеля. В оформленном ордере указываются:

• Ф.И.О. и должностное положение лица, ответственного за выполнение электромонтажа;
• срок проведения работ, согласно представленному проекту;
• перечень организаций, которые по завершении электромонтажа будут восстанавливать разрушенные асфальтовые покрытия, пересадку деревьев и кустарников, а также сроки исполнения этих работ;
• перечень организаций, представители которых обязаны посетить объект до начала проведения на нем работ.

Вся документация, необходимая для проведения работ, ордер, а также копия письменного извещения всегда находятся на объекте.

Если электромонтаж кабеля происходит с пересечением иных кабельных линий, различных сооружений и дорог, необходимо письменно согласовывать свои действия с ответственными за состояние этих мест лицами. Все эти нюансы должны быть отражены  в проекте. За 3 дня до начала работ на таких участках, необходимо письменно уведомлять ответственных лиц о скором начале работ на объекте, а за день до начала электромонтажа приглашают на объект представителей организаций, чьи сооружения и коммуникации располагаются рядом с будущей КЛ и согласовать с ними трассу прокладки кабеля для того, чтобы исключить любые нештатные ситуации и аварии. До того как на место объекта прибудут вызванные лица, производить какие-либо работы запрещено.

Перед тем как начать работы по созданию траншеи, производится внимательный осмотр объекта на наличие в грунте опасных для кабеля примесей и мусора. Если обойти такие места невозможно, то кабель защищается трубами, которые дополнительно герметизируются. Перед проведением работ по засыпке кабеля. Траншею предварительно углубляют на 30-40 см и расширяют с двух сторон на 50-60 см.

Прокладка кабеля под землей, также как и в канализации для прокладки кабеля, в населенных пунктах рационально выполняется по улицам.

Электромонтаж кабеля в земле в траншее в городах осуществляется под тротуарами, по дворам и местам, где находится минимальное количество иных сооружений и коммуникаций, расположенных под землей, и так, чтобы не мешать движению по улице во время осуществления работ, а также в период функционирования КЛ. При электромонтаже кабельной линии в местах размещения большого количества различных коммуникаций, необходимо дополнительно защитить кабель и проложить его в туннеле и коллекторе. Если при электромонтаже КЛ пересекает улицы с большим трафиком транспортных средств или современными покрытиями, то рационально осуществить прокладку кабеля в блоках или трубах.

Перед осуществлением работ в местах массового скопления различных коммуникаций, ответственный за работы на объекте под расписку инструктирует специалистов, которые будут производить работы, показывает им места расположения коммуникаций в живую и на чертежах, а также обозначает границы, в пределах которых запрещается использовать механизмы, предназначенные для рытья земли, а также в процессе своей работы производящие удары.

Необходимо произвести предварительную разведку для того, чтобы выяснить точное расположение всех подземных коммуникаций, которые будут пересекаться с кабельной линией или трубопроводом кабельной канализации. Для этого осуществляется рытье отверстий длиной не менее метра по пути следования кабельной линии, если другие коммуникации будут идти параллельно с будущей КЛ, то отверстия роются под углом девяносто градусов через каждые двадцать метров. Длина этих отверстий должна быть больше кабельной траншеи не меньше чем на 30 см с каждой стороны.

В случае, когда при создании стандартных шурфов коммуникации не обнаруживаются, следует заглублять отверстия на 20 см больше, чем глубина траншеи. Данные действия необходимо производить при наблюдении представителей организации, отвечающих за подземные коммуникации.

Все подземные сооружения, вскрываемые во время разведки и рытье траншей, защищаются специальными коробами, которые подвешиваются способом, указанным в проекте.

Если в процессе выполнения работ находятся сооружения и коммуникации, не нашедшие отражения в чертежах, то работы прекращаются до выяснения подробностей о назначении сооружений, а также их владельце.

Если электромонтаж кабеля выполняется параллельно иным кабелям, работающим на соседних линиях, или различным коммуникациям, находящимися неподалеку от зданий, соблюдаются следующие промежутки:

• кабели до 10 кВ – длинее 10 сантиметров;
• параллельно размещенные кабели до 10 кВ – как минимум 10 см;
• кабелей 35 кВ – как минимум 25 см;
• кабели связи и кабели иных предприятий – свыше 50 см;
• до лесных насаждений – свыше 3 м;
• до стволов деревьев –как минимум 2 м;
• до кустарников – свыше 75 см;
• до основания зданий и сооружений — как минимум 60 см;
• до систем водоснабжения, канализации, трубопровода, по которому совершает движение газ, находящийся под воздействием невысокого давления, дренажных сооружений – как минимум 1 м;
• до газопровода, в котором газ находится под высоким давлением, и теплопровода – как минимум 2 м;
• до железной дороги, по которой совершает движение электротранспорт–как минимум 10,76 м;
• до трамвайных путей – свыше 2,76 м;
• до края автодороги – не менее 1 м;
• до бордюров – как минимум 1,6 м;
• до провода ЛЭП 110 кВ, находящегося с краю – как минимум 10 м;
• до опоры ЛЭП 1 кВ – как минимум 1 м.

Если условия на объекте не позволяют выдерживать эти расстояния, возможно их сокращение, но только после согласования работ и занесения изменений в проект, а также при наличии защиты кабеля – электромонтаж кабеля в трубах или блоках.

Если КЛ пересекает другие линии и инженерные коммуникации, то предписано соблюдать определенные расстояния:

• до кабелей до 10 кВ – как минимум 25 см;
• до систем снабжения водой, теплом и газом – как минимум 50 см;
• до трамвайных и ж/д путей и автодороги – как минимум 60 см.

Если при электромонтаже кабеля случайно происходит повреждение сооружений, находящихся под землей, все производимые работы прекращаются и принимаются меры по защите рабочих на объекте. Ответственный на участке сообщает о случившемся руководителю, а также аварийной службе, которой принадлежит поврежденное сооружение.

В случае обнаружения в выкопанной траншее следов газа, необходимо срочно принять меры по эвакуации людей из опасной зоны, работы, соответственно, приостанавливаются и продолжаются только после устранения неполадок.

Повреждения, которые происходят на местности при электромонтаже кабельной линии подлежат обязательному восстановлению.

Плодородные земли после произведенных работ восстанавливаются до первоначального состояния в соответствии с условиями, оговоренными в проекте.

Электромонтаж сигнальных кабелей в земле допустим в одной траншее с силовыми кабелями до 500 В с отсутствием каких-либо ограничений.

Если при электромонтаже сигнальные кабели будут пересекаться с силовыми или различными сооружениями, находящимися в земле, то расстояние между ними должно быть как минимум 50 см. В случае, когда характеристики объекта не допускают соблюдение этих ограничений, то не запрещено сокращение расстояния до 30 сантиметров, но при условии создания еще одного варианта защиты сигнального кабеля в месте его перекрещивания с силовым с помощью протяжки кабеля в трубу. Если сигнальные кабели пересекаются, то между ними следует выдерживать расстояние, минимальное значение которого равно 10 см.

© 2019, wpadmincheg963. Все права защищены.

www.zaosi.com

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

• Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
• Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
• Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
• Место проводки скрыто от взора, поэтому не портит внешний облик местности;
• Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

• • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

• Обозначение места проведения электролинии;
• Выбор подходящего для данного вида работ кабеля;
• Обустройство траншеи под проводку;
• Укладка кабеля в грунт;
• Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
• Проведение проверочных работ по функционированию линии;
• Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

• Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
• При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
• Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
• Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
• Существует вариант — дно траншеи выкладывается красным кирпичом;
• Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
• Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
• Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
• Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
• Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

• Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
• Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
• При температуре минус 7допустима укладка защищенного изоляцией проводника;
• Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
• Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

• Для проводки применяется бронированный кабель;

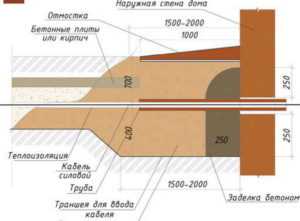

• В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
• При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
• Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
• Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

electry.ru

Кабель для прокладки на улице по воздуху и в земле

Зачастую люди сталкиваются с необходимостью провести электропитание от дома до бани, или от дома до хозблока, или же смонтировать провод для освещения приусадебного участка. Задача на первый взгляд не сложная, однако, существует множество нюансов для такого вида работ. И самый главный из них – определить какой кабель можно использовать на улице. В этой статье мы рассмотрим марки кабеля для улицы и какой именно вариант подходит в тех или иных условиях.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

СИП – самонесущий изолированный провод. Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

• стойкость к УФ-лучам;
• высокая прочность изоляции;
• не требует дополнительных тросов для подвески.

Недостатки:

• требует дополнительной защиты при прокладке по стене.

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

• гибкость;
• стойкость к истиранию;
• толстая изоляция;

Недостатки:

• малый срок службы;
• ограниченная сфера применения.

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

• В – виниловая изоляция жил;
• В – виниловая оболочка;
• Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

• ВВГнг – не поддерживающий горения;
• ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
• ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

• универсальность;
• большой срок службы.

Недостатки:

• требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

ВБбШв. Материал жил – медь, есть алюминиевые аналоги с буквой «А» в начале марки (АВБбШв). Производители выпускают данные кабели с количеством жил от 1 до 5. Расшифровывается марка как:

• В – виниловая изоляция жил;
• Бб – броня без подушки;
• Шв – шланг из винила.

Данный кабель предназначен для прокладки на улице в земле без дополнительной защиты. Допускается его монтаж в лотках по стенам зданий, однако ввиду малой гибкости, большого веса и габаритов делать это затруднительно. Заводить проводник в трубу рекомендуется только при проходе его под дорогой, для уменьшения давления грунта.

Достоинства:

• высокая стойкость к механическим повреждениям;
• не требует дополнительной защиты.

Недостатки:

• большой вес;
• неудобны в монтаже;
• требуется заземление брони.

Отдельно хотелось бы рассказать про телефонные кабели. Технология монтажа телефонных проводников схожа с прокладкой электрических. Прокладывать их можно по воздуху на тросу, по стенам зданий, по заборам. При монтаже в земле стоит поместить телефонный кабель в трубу или использовать бронированные проводники.

При протягивании по воздуху применяется кабель ПРППМт. У такого проводника в конструкции существует трос для подвешивания.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
3. Без троса можно прокладывать СИП.
4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

samelectrik.ru

Какой кабель нужен для прокладки в земле? — ЗАО «СИ»

Какой кабель нужен для прокладки в земле?

Для электромонтажа в земле можно использовать как кабель с токоведущими жилами из меди, так и из алюминия. Не стоит соединять вместе кабели с жилами из разных материалов, поскольку это приведет к излишнему нагреву кабельной линии. Марки медных и алюминиевых кабелей, рекомендованных к использованию для прокладки в земле, можно посмотреть в нормативных документах.

При электромонтаже кабеля в земле, а также иного скрытого способа создания кабельной линии, рекомендовано, согласно ПУЭ, использовать кабели с токопроводящими жилами из алюминия.

Как правильно выбрать сечение  кабеля для прокладки в земле

В ПУЭ подробно описано, каким способом рассчитать необходимую величину сечения кабеля и их количество, но есть ряд общих правил, которыми необходимо руководствоваться при выборе кабеля для прокладки в своём доме:

• сечение медных жил должно быть не меньше 12 мм²;
• сечение алюминиевых жил — не меньше 17 мм².

В случае, если при расчете по формулам получилось значение, превышающее средние показатели, необходимое руководствоваться именно полученным результатом.

Однако специалисты советуют выбирать кабели, в которых сечение жил превышает 20 мм², поскольку такие кабели лучше выдерживают смещение грунта во время перемены времен года, служат около 40 лет, а также такой выбор кабеля в итоге может помочь передать больше мощности, но при этом тариф на электроэнергию останется прежним.

На рынке представлен большой ассортимент кабеля, используемого для прокладки в земле. При осуществлении выбора, необходимо не только подробно изучить информацию о производителе и продавце, но и определиться с конструкцией кабеля. Хорошим ориентиром для покупки станут кабели по строению идентичные кабелям АВБбШв или ВБбШв, аббревиатура которых расшифровывается следующим образом:

• «А» означает, что токоведущие жилы изготовлены из алюминия, если этой буквы в начале нет, значит жилы медные;
• «В» означает, что у кабеля ПВХ изоляция;
• «Бб» означает, что кабель бронирован двумя лентами из стали;
• «Шв» означает, что в качестве защиты используется ПВХ шланг.

Количество жил в данных кабелях может быть разнообразным:

• от 1 до 3 для проводки с одной фазой и заземляющим устройством;
• 3 фазы + нейтраль с меньшим сечением — для сетей, имеющих три фазы и заземленную нейтраль;
• 4 или 5 — для сетей, в которых нейтраль изолирована.

Токоведущие жилы могут быть: круглыми, секторными, цельными с сечением 2,5 — 626 мм², а также витыми с сечением 2,5-240 мм².

Кабель для прокладки в земле АВБбШв или ВБбШв применяется при монтаже КЛ в обычном грунте, сохраняя возможность выполнять свое предназначение при температуре от +50°С до -50°С.

Кабели ПвБбШв и ПвБбПг для прокладки в земле

Аббревиатура данных кабелей расшифровывается следующим образом:

• «Пв» означает, что токоведущие жилы изготовлены из сшитого полиэтилена;
• «Бб» означает, что кабель имеет броню, состоящую из двух стальных лент;
• «Шп» означает, что в качестве защиты использован полиэтиленовый шланг;
• «Пг» означает, что в качестве защиты использован шланг из полиэтилена, усиленный герметизацией с применением лент, не пропускающих внутрь воду.

Кабели ПвБбШп и ПвБбПг применяются для прокладки в неблагоприятных условиях, а также допустимо их использование при прокладке в водоемах с твердым дном. Для прокладке в болотистых местностях данные кабели не используются, за исключением случаев, если осуществляется прокладка кабеля над землей по опорным конструкциям.

Допустима прокладка кабелей без проведения мер по дополнительной защите на участках, где существуют блуждающие токи. При осуществлении прокладки КЛ допустим уклон не более 40° на участке не более 30 м и 30° на участке не более 100 м. Кабели сохраняют свою работоспособность при температуре от +50°С до -50°С.  Максимальный нагрев кабелей не должен быть больше 120°С за 6 часов.

При проведении работ запрещено подвергать кабели сильному растяжению, в связи с этим при протяжке частей кабеля длиной более 30 м, используют промежуточные чулки. Прокладка кабелей в каналах рядом с кабелями иных организаций возможна только после согласования работ с органами на местах и  владельцами соседних кабельных линий. В заплывшие каналы прокладка кабеля запрещена.

Данные типы кабелей предназначаются исключительно для трехфазных  сетей и имеют в составе 3+1, 4 или 5 токоведущих жил из меди. У четырехжильного однопроволочного кабеля сечение равно 50 мм², у витого — 16-240 мм².

В состав кабелей ПвБбШп и ПвБбПг входят следующие элементы:

• токоведущие жилы;
• изоляция токоведущих жил;
• несущий стеклопластиковый сердечник;
• обмотка, выполненная в виде спирали;
• изоляция, расположенная поверх всех жил;
• броня;
• защитный шланг.

Существуют также кабели в оболочке из свинца, имеющие срок службы больше века, однако их стоимость довольно высока.

Тип жил, используемых в кабеле, имеет большое значение, поскольку в зависимости от них меняются и характеристики кабеля.  Например, кабель, в составе которого находятся витые токоведущие жилы рекомендуется использовать при прокладке в подвижном, но легком грунте, таком как песок, суглинок и т.п.

При прокладке кабеля необходимо помнить о том что все жилы маркируются цветом, однако если в работе используются кабели, произведенные за границей, маркировки могут не совпадать, за исключением PE и N. В связи с этим, мастера советую при прокладке строго соблюдать цветовые обозначения заземления (провод жёлтого цвета с зелёной полосой, идущей вдоль) и нейтрали (синего или голубого цвета), а оставшиеся провода подключать к уже имеющимся.

Также стоит опасаться  блуждающих в земле электротоков, которые наносят непоправимый вред кабелю, разрушая его оболочки, а на отключенный кабель подать опасное напряжение. Блуждающие токи чаще всего образовываются на участках, рядом с которыми проходят электрифицированные железные дороги, трамвайные пути, металлургические заводы, а также различное электрооборудование, оснащенное заземлителями, и водопроводы. Защитить кабель от блуждающих токов можно несколькими способами, но самым популярным и недорогим является прокладка кабеля в  шланге из пластика, уложенном в изолирующий канал.

Допустима прокладка небронированного кабеля в земле, однако при этом выполняется ряд мероприятий по дополнительной защите кабеля:

• использовать пластиковые трубы для прокладки кабеля в земле, которые предотвратят его повреждение грызунами или в случае проведения земляных работ с применением лопаты
• внешнюю оболочку необходимо выбирать такую, которая смогла бы противостоять атакам грызунов, а также вредным химическим воздействиям;
• прокладка кабеля на своем участке под землей осуществляется в месте, где не проводится никаких земляных работ, а также стоит зарисовать или сфотографировать схему расположения кабельной линии;
• за пределами участка проложенный кабель необходимо дополнительно защитить, а также проложить сигнальную ленту шириной, превышающей стандартное значение

Марки небронированного кабеля для прокладки в земле

• NYY-J с толстой резиновой или пластиковой внешней оболочкой и его аналоги надежно защитят кабель от влаги и атак грызунов.
• ПвПг надежно защищен от влаги, однако не так стоек к атакам грызунов, поэтому рекомендуется прокладывать его в металлическом рукаве или гофре.
• Также хорошо себя зарекомендовали кабели с маркировкой «нг» , отличающиеся стойкостью при возникновении возгорания.

При этом следует помнить, что прокладка небронированного кабеля типа ПУНП, ПУГНП, КГ, ВВГ, АВВГ, ПВС, ПВП, ПБПП, NYM и т.п. в земле запрещено.

© 2019, wpadmincheg963. Все права защищены.

www.zaosi.com
