Люстра с пультом управления. Устройство и работа. Как выбрать

Осветительные приборы постоянно совершенствуются, технологии их изготовления обновляются. Это дает возможность сделать каждую квартиру или дом комфортным и уютным. На сегодняшний день наиболее популярной стала люстра с пультом управления. Она очень удобна в пользовании, не требует сложной установки и подключения.

В случае возникновения неисправности в люстре не обязательно обращаться к специалистам. Изучив ее конструкцию, и имея элементарными навыками монтажных работ по электротехнике, можно самостоятельно устанавливать, подключать и ремонтировать люстру и другие приборы освещения.

Устройство и работа

Люстра с пультом управления может функционировать на значительном удалении, а необходимый режим освещения настраивается кнопками на пульте управления набором определенных комбинаций кнопок. Число функций зависит от устройства люстры. Чем сложнее устройство, тем выше стоимость люстры.

Разновидности исполнений

Все люстры, оснащенные пультом управления можно разделить на виды:

Со светодиодными лампами. Устройство состоит из различных цветных светодиодов, которые оказывают влияние на меняющуюся по цвету подсветку. Чаще всего подобные люстры используются для выполнения декораций, и часто выходят из строя. Светодиоды подключены к питанию через конденсатор, который уменьшает напряжение до необходимой величины. Светодиоды подключаются по последовательной схеме. В связи с этим, если выйдет из строя хотя бы один светодиод, то остальные светодиоды также не будут функционировать. При ремонте обычно меняют весь блок, а не отдельные диоды.
С галогенными лампами. Чтобы подключить такие лампы, применяют трансформаторы с импульсным преобразователем напряжения. При возникновении неисправности ламп, их тестируют мультиметром по очереди каждую лампу. При исправности всех ламп, проверяют работоспособность трансформаторов.
Комбинированные. Такая конструкция имеет более сложную структуру. В ней сочетается работа галогенных и светодиодных ламп. Их можно включать все вместе, либо по очереди. При неисправностях пользуются методами, которые применялись для светодиодных и галогенных видов люстр.

Все люстры оснащены радиоуправляемыми реле, в которых находится приемник радиосигнала, приходящего с пульта управления. Каждая отдельная люстра с пультом управления отличается своим числом электромагнитных реле, которые выполняют подключение разных по величине токов.

Напряжение на реле подводится через конденсатор, который гасит часть напряжения, а лишняя энергия компенсируется с помощью балластного конденсатора. Серьезным недостатком такого элемента является место припайки реле к общей плате. При длительной работе прочность пайки снижается, и реле в любое время может отсоединиться от платы, что приведет к выходу из строя всего блока.

Важным составным элементом конструкции люстры является пульт управления.

Он имеет простое устройство, небольшое число кнопок и несколько функций. Простая электросхема позволяет пульту работать длительное время, без неисправностей. Он может перестать работать только из-за разрядившихся элементов питания.

Особенности управления

Каждый человек мечтает регулировать освещение в своей квартире с помощью пульта управления. Такие устройства отличаются удобством применения, функциональностью. Свет можно выключать, не вставая с дивана. Люстра с пультом управления – это хорошая возможность достичь наибольшего удобства и комфорта, при этом экономя электрическую энергию. Основным достоинством такой люстры является удаленное управление.

Подобные приборы освещения, оборудованные пультами управления, дают возможность управлять ими на удалении от 30 до 100 метров. Свет можно включить даже, находясь в другой комнате. Внешнее оформление люстр практически не отличается от обычных моделей без управления.

Люстра с пультом управления может функционировать в различных режимах. Это зависит от числа и вида ламп, наличия подсветки. Обычно она заключается в нескольких цветах. Некоторые цвета можно отключить, а другие оставить.

Существуют модели люстр, в которых имеется функция плавной замены цветового освещения. Люстра с пультом управления может изменять цвет по вашему желанию. В это время основной свет может быть различным из-за частичного отключения ламп. Управляемая потолочная люстра вполне подходит для оформления интерьера помещений, создания красивого и удивительного дизайна.

Стационарными выключателями света можно не пользоваться при наличии дистанционного пульта управления, кроме случаев, когда батарейки в пульте отслужили свой срок. На пульте есть кнопки, определяющие режим работы освещения, комплексное освещение разными видами ламп, либо раздельное включение света. От модели люстры зависит наличие функций разных режимов освещения.

Вот некоторые из них:

Режим выключения.
Задействована в работе половина ламп внутреннего круга.
В работе другая половина ламп наружного круга люстры.
Все лампы включены и светят одновременно.

Как выбрать

Люстра с пультом управления выбирается по определенным признакам:

Особенности конструкции. Их необходимо учесть, если планируется установка люстры на натяжном потолке. Особенность таких потолков заключается в том, что материал его изготовления не способен выдерживать повышенные температуры. Люстру необходимо выбирать светодиодную, так как она меньше других нагревается при работе. Галогенная люстра с пультом управления сильно нагревается, и может испортить покрытие потолка. Энергосберегающие лампы в люстре, как и светодиодные, также вполне подходят для натяжного потолка.
Внешний вид и дизайн. Размеры помещения играют большую роль в этом вопросе, так же как цветовое решение и стиль интерьера комнаты.
Дальность работы пульта управления. При установке люстры в обычной квартире подходит любой пульт, так как дальности работы даже самого слабого пульта вполне хватит. Для загородного дома может понадобиться более мощный пульт, а следовательно, и основной блок устройства должен быть большей мощности.
Уровень освещения и мощность люстры. Эти данные зависят от вида комнаты, в которой будет устанавливаться люстра. Необходимо соблюдать некоторые правила: в столовой, кухне или гостиной освещенность должна быть не менее 200 люкс, а в детской комнате или спальне хватит и 150 люкс. Для прихожей нормальным уровнем считается 100 люкс.
Тип ламп. Наиболее дешевые модели люстр включают в себя лампы накаливания. Люстра с пультом управления с галогенными и энергосберегающими лампами стоит намного дороже. Однако они намного надежнее в применении, и обладают большей эффективностью освещения комнат.

При выборе качественной люстры необходимо внимательно выбирать ее производителя. Современная торговая сеть предлагает большой выбор моделей. Большую долю составляют люстры китайского изготовления. Но не все китайские люстры имеют низкое качество. В Китае множество фабрик работает под руководством владельцев США и стран Европы.

Стоимость люстр известных фирм, действующих в Китае, значительно ниже, однако не уступает по качеству продукции других производителей. При выборе люстры рекомендуется проверить наличие сертификата качества. При его отсутствии не стоит делать покупку, так как большая вероятность нарваться на подделку низкого качества.

Установка и подключение

Рассмотрим подробнее, как правильно выполняется установка и подключение люстры, оснащенной пультом управления.

Установка люстры с пультом не имеет особых отличий от установки обычной люстры без пульта управления. Перед приобретением необходимо проверить комплектность люстры, наличие инструкции по эксплуатации и установке.

Также нужно проверить исправность патронов для ламп, хотя бы визуальным осмотром, на отсутствие повреждений. Можно попросить торгового работника собрать устройство люстры и проверить ее работу от пульта управления. В комплекте люстры должна быть планка с установочными отверстиями и болты с гайками.

Потолок необходимо внимательно осмотреть и разметить на нем места будущих отверстий в плите для крепления планки, чтобы не попасть сверлом в проводку. Если потолок выполнен из гипсокартона, то для этого применяются специальные болты.
Закрепить планку на потолке с помощью дюбелей.

После установки планки необходимо отключить питание сети с помощью автоматического выключателя в распределительном щитке.

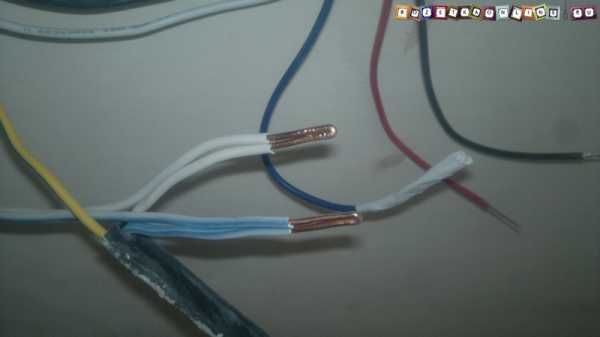

Далее можно начинать работу по подключению выходящих из потолка проводников. Их необходимо выпрямить и сделать одинаковыми по длине. Обращаться с этими проводами нужно с особой аккуратностью, во избежание их повреждений и переламывания. В противном случае, если проводники отломятся возле потолка, то придется долбить поверхность потолка, и выполнять наращивание проводов. Это намного усложнит задачу.
Зачистить изоляцию проводов с их концов на длине 1,5 см.
Найти фазный проводник. Если провода цветные, то чаще всего красный провод – это фаза. Но для верности лучше перестраховаться и проверить фазу специальным индикатором в виде отвертки с прозрачной ручкой. Если провода одинакового цвета, то проверять придется в любом случае. Для поиска фазы необходимо развести проводники в стороны, включить питание сети автоматом, и индикатором определить фазный провод. Далее, можно снова отключить питание сети.
Если в вашей квартире был установлен двухклавишный выключатель, а из потолка выходят три проводника, то два из них – фазные, а третий нулевой. Проверку фаз выполнить по аналогии с двумя проводами. Для удобства можно отметить фазные проводники маркером. Один фазный провод придется заизолировать, из-за его ненадобности, и произвести замену двухклавишного выключателя на одноклавишный.
В корпусе чаши люстры находится блок управления и клеммник для соединения жил проводов. На клеммник чаще всего подходят три цвета проводов: черный или синий, красный или коричневый, желто-зеленый. Необходимо подключить подводящие провода к красному (фазе) и черному (нулю). Третья клемма с желто-зеленым проводом в домах старой постройки не используется.

Обычно контроллер уже подключен к группам ламп. На корпусе контроллера может быть изображена схема подключения, однако можно изменить схему групп ламп по своему усмотрению.

Установку люстры рекомендуется выполнять с помощником. Он должен держать люстру, когда вы будете выполнять подключение проводов к клеммам. Если помощника нет, то целесообразно временно подвесить люстру на веревку или проволоку с помощью крючка. Так будет удобнее подключать электропроводку.
Заключительным этапом является сборка остальных элементов люстры, включая лампы и абажур. При вкручивании ламп следует обратить внимание на обеспечение качественного контакта цоколя с лампой. При этом следует соблюдать аккуратность, во избежание повреждения ламп.
Подать питание в сеть освещения, включив автомат в распределительном щите, и проверить работоспособность всей системы освещения с помощью пульта управления. Нельзя забывать, что люстра может работать от пульта управления, если выключатель включен, и подано напряжение.

Неисправности и их устранение

Люстра с пультом управления и эксплуатируемая в разных режимах, больше других приборов освещения подвержена выходу из строя и возникновению различных неисправностей. Проблемы могут начинаться от необходимости замены батареек, и заканчиваться выходом из строя программной платы, контроллера или блока питания.

Пример самостоятельного ремонта люстры

После обнаружения неисправности люстры, необходимо начать работы по ее восстановлению. Для примера рассмотрим распространенные неисправности и методы их устранения.

Люстра не включается и не реагирует на команды с пульта, а также не включается от выключателя. Чаще всего при такой неисправности выходит из строя реле управления. Чтобы проверить его работоспособность, используют мультиметр, подключив к нему провод реле. Если реле оказалось неисправным, то оно подлежит замене, так как его восстановление нецелесообразно. Дешевле обойдется купить новое реле, чем отремонтировать старое.
Галогенные и светодиодные лампы не включаются от пульта управления, при этом нормально работают от выключателя. Перед самостоятельным выполнением ремонта люстры с пультом, необходимо сначала проверить работоспособность аккумуляторов или батареек. Если после их замены люстра не работает, то можно попробовать открыть корпус пульта, взять обезжиривающее средство и протереть им плату. Это в большинстве случаев помогает, так как контакты для кнопок на плате со временем замасливаются, и не обеспечивают качественного контакта. Также нужно внимательно осмотреть плату и обратить внимание на то, не нарушена ли пайка деталей платы. Пульты часто роняют, поэтому необходимо тщательно осмотреть, нет ли мелких трещин на плате, обрывов дорожек, ослабления паяных мест элементов платы. В случае обнаружения отпаявшихся деталей, взять маломощный паяльник и осторожно подпаять все проблемные места.
В галогенном типе люстры несколько ламп не работают, ни от выключателя, ни от пульта управления. В этом случае необходимо будет заниматься ремонтом люстры. Следует обратить внимание, сколько ламп не включается. Если перегорела одна лампочка, то возможно, что она отслужила свой срок, и ее просто пора менять. А если сгорели сразу все лампы, то вероятнее всего вышел из строя электронный трансформатор. В таком случае его проверяют мультиметром. Если электронный трансформатор оказался неисправным, то он подлежит замене. При проведении замены трансформатора необходимо использовать чистые перчатки.
Не включается люстра, оснащенная светодиодными лампами. Никакие способы включения не помогают. При такой неисправности требуется проведение ремонта люстры, а именно проверка балластного конденсатора. Из конденсатора выходит проводник, который необходимо зачистить и соединить с мультиметром, настроенным на режим замера напряжения. При нормальных показаниях напряжения измерительным прибором, можно сделать вывод, что неисправность скрывается в последовательной цепи лампочек. Если при измерении мультиметром выявлено недостаточное напряжение, либо его полное отсутствие, то необходима замена конденсатора.

При самостоятельном производстве ремонта, люстра с пультом управления требует к себе повышенной осторожности, так как на проводах подается опасное для жизни напряжение. При невнимательной работе и несоблюдении элементарных правил безопасности можно получить электрическую травму.

Как работают светодиодные люстры с пультом дистанционного управления

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

люстр;
бра;
точечных источников.

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.

Содержание статьи

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

стационарным выключателем;
мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

радиопередатчика, расположенного внутри малогабаритного пульта;
радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

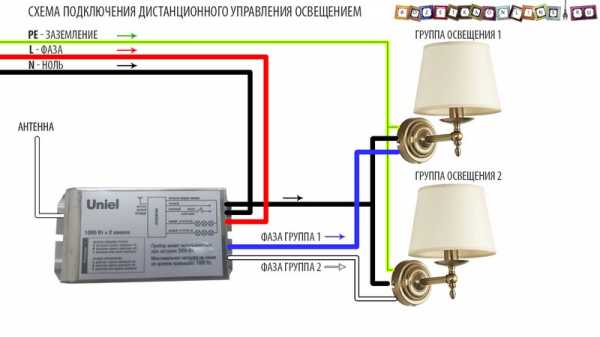

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

питания:
приема радиосигналов;
логики;
коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

контроллера;
пульта;
источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

номинальный и пусковой ток;
напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

вместо настенного выключателя;
в потолочное пространство закрепления люстры;
внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

патронами для ламп;
гирляндами из светодиодных лент;
дополнительными уникальными осветителями спецэффектов.

Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

Внутренние платы люстры

Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

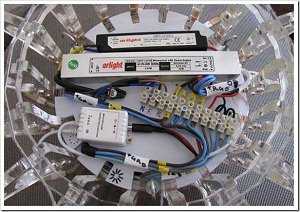

Внутри полого основания размещают электронные блоки и компоненты.

Они показаны на фотографии и подписаны. К ним относят:

контроллер с выведенной антенной;
провода подключения питания к фазе и рабочему нулю;
клеммник РЕ-проводника;
светильники;
гирлянды из светодиодных лент;
схему формирования спецэффектов.

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.

Надежная фиксация жестяного основания не исключает возможности удобного изъятия электронной платы, расположенной на стеклопластиковой пластине. Плата показана более подробно.

Четкий монтаж позволяет наблюдать:

каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
канал D, выполняющий задачи включения и отключения блока;
радиоприемник, выполненный на отдельной микросхеме.

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.

Расположение дорожек явно демонстрирует возможности одновременного включения всех светильников для обеспечения максимального светового эффекта или использование их поодиночке в различных режимах освещения. Для этого красный фазный провод припаян к общей части питания каналов, от которой разводятся остальные потребители включением релейных модулей.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

подачи нулевого потенциала на блок питания;
разводки на лампы, гирлянды, осветители.

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

местными точеными источниками;
электрическими приводами перемещения штор;
проектором;
дополнительными приборами.

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

подбирать цветовую гамму осветительной системы;
изменять алгоритмы коммутации светильников;
регулировать яркость источников;
запускать таймер, выполняющий освещение по графику.

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.

Недостатки схем освещения с дистанционным управлением

Электронные и полупроводниковые элементы требуют соблюдения эксплуатационных характеристик, которые нормированы состоянием окружающей среды: показателями влажности и температуры.

Особую опасность в жилых помещениях представляет перегрев контроллера более 85 градусов. Этот показатель указывается на упаковке, его необходимо учитывать. Однако, расположение электронных блоков вверху потолка, да еще помещенных в закрытый корпус, усугубляет нагрев. Особенно это опасно в жару.

Предусмотреть решение этого вопроса можно обдувом или расположением корпуса на мощном, отводящем тепло радиаторе отдельно от нагреваемых силовых частей.

Вопрос подключения и эксплуатации люстры с дистанционным управлением интересует многих людей. Поэтому он подробно здесь объяснен. Рекомендую дополнительно посмотреть видеоролик “Схема подключения и ремонт люстры с пультом управления”, размещенный автором сайта «Заметки электрика».

Видеоматериал подробно дополняет принципы, изложенные в статье.

Комментируйте материал статьи в специальном разделе, делитесь своим мнением. Сейчас у вас самое благоприятное время для ознакомления своих друзей с прочитанной темой. Используйте для этого кнопки социальных сетей.

Полезные товары

housediz.ru

Пульт от люстры. Люстра с пультом дистанционного управления: устройство и подключение

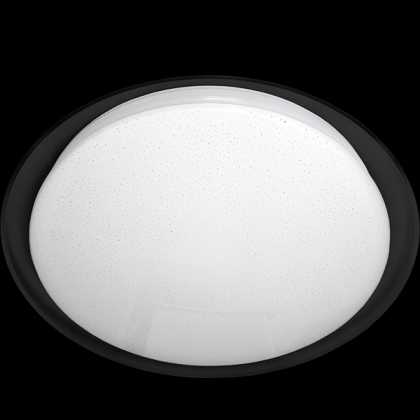

Не работает пульт от светильника Сатурн?

Если при этом люстра моргает, то вам сюда >>.

Сатурн 2017 года выпуска перестал работать с пультом и пульт не синхронизируется?

Тут все дело в том, что при синхронизации пульта НЕ нужно смотреть в инструкцию. Как бы парадоксально это не звучало. Производитель светильники каждый раз меняет на другие, но забывает поправлять инструкцию. Светильники «Сатурн» 2017 года выпуска (с пластиковым основанием, и на пульте у которых красная лампочка светится внутри, а не белая снаружи) синхронизируются ПОСЛЕ включения светильника. Т.е. сначала включили светильник, а после того, как он загорится, нажимаем кнопку 7 (со значком вайфай).

Проблемы при синхронизации светильника сатурн с пультом 2016 года выпуска.

Самая простая причина — это севшая батарейка. Проверьте индикатор у пульта. При нажатии кнопок он должен светиться постоянно. Если моргает, или вовсе не светит — замените батарейку. В пульт идут батарейки типа CR 2032, CR 2025, CR 2016. В зависимости от производителя батареек, или если батарейка не совсем новая, модель CR 2016 может не сработать.

Следующая причина — не синхронизируется пульт через кнопку 7, как написано в инструкции. Обратите внимание на тыльную (металлическую) часть со светодиодами. Если черная прокладка наклеена в форме квадрата, значит через кнопку 7 пульт и не синхронизируется.

Это новая партия светильников, которая пришла в октябре 2016г. В этой партии «умные Китайцы» перепрограммировали пульт, а инструкцию оставили старую. Такой светильник синхронизируется по инструкции, но только через кнопку М1 или М2 (бывшие кнопки памяти). Кнопка 7 с радиоволнами теперь запускает режим демонстрации. Кнопка М2 — заблокирует пульт, если он был настроен через кнопку М1, или наоборот. Если Вы случайно заблокировали пульт кнопкой М1 или М2, просто пересинхронизируйте его заново. Как Вы понимаете, кнопки памяти в таких светильниках больше не работают. Эта проблема была только у saturn 60w. Во второй половине ноября 2016г. пришла новая партия светильников almaz 60w, естественно с такими же симптомами и старой инструкцией по настройке. Ведь отличаются они только формой рассеивателя, все остальное в них абсолютно одинаковое: и функции, и тыльная часть, и пульт.

ВАЖНЫЙ МОМЕНТ!!! По каким-то непонятным причинам, в партиях светильников с черной прокладкой в форме квадрата, попадаются светильники (очень редко), которые синхронизируются через кнопку 7. Пробуйте разные варианты.

Зачем нужны кнопки М1 и М2.

Так для чего же тогда кнопки М1 и М2, кроме синхронизации? Мы ответим на этот вопрос, ответ на который не знает даже поставщик!!!

Вот простой пример:

У Вас большое помещение, в которое Вы захотели установить например, четыре светильника. Плюс ко всему захотелось, что бы они управлялись одинаково не все сразу, а попарно ( два светят одним светом, два другим). Раньше для такого случая нужно было иметь под рукой два пульта. Теперь всё гораздо проще. Синхронизируйте кнопкой М1 первые два светильника, и кнопкой М2 другие два светильника. Всё!!! Теперь имея один пульт, управляем группами светильников в одном помещении, переключая кнопки М1 и М2.

Можно ли иметь в квартире много светильников и один пульт?

Если Вы приобрели не один светильник, а несколько, и по каким-то причинам у Вас остался всего один пульт, не спешите покупать новые, т.к. одним пультом можно управлять всеми светильниками, причём не всеми сразу, а по отдельности. Просто синхронизируйте светильник в каждом помещении на один пульт. Проблема так же решена, но есть один минус: один пульт — это один пульт, и его всегда придётся носить с собой, в какое бы помещение Вы не пошли. А ещё, купив новый пульт из новой партии, к Вашему светильнику он может вовсе и не подойти. С такой проблемой мы сталкиваемся не редко, и это факт.

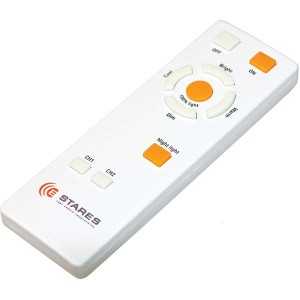

Главная неисправность пульта от светодиодного светильника SATURN.

Проблема практически не встречается, т.к. была в поставках до марта 2016-го года. А вот на светильниках старого образца saturn 25w и almaz 25w эта проблема была актуальна до мая 2017-го года.

Теперь, после новой партии, эта неисправность не самая главная. Но, если такие светильники еще остались в продаже, мы поможем Вам устранить неисправность самостоятельно. На таких светильниках, прокладка на тыльной части наклеена в форме круга, и пульт синхронизируется по инструкции, через кнопку 7 (с радиоволнами).

Не работает кнопка плавного увеличения яркости света, или плохо срабатывают другие кнопки.

Эта проблема встречается у saturn 60w, saturn 25w, almaz 60w, almaz 25w, galaxy saturn 60w.

Причина тому — фоновое излучение от руки человека. По статистике эта проблема в 50% случаев. На самом деле нет ничего страшного. Эту неисправность можно устранить самостоятельно. В нашем магазине этой процедуре подвергается каждый пульт, т.к. перед продажей каждый светильник проверяется на работоспособность. Если Вы приобрели светильник в другом месте и столкнулись с такой проблемой, необходимо проделать следующие этапы:

1. Вскройте пульт. Вскрывать пульт нужно с той стороны, где находится батарейка (предварительно извлечь). Нижняя часть очень просто открывается ногтем.

Боковые части открываются сложнее. Для этого лучше всего взять канцелярский нож, т.к. паз между задней и передней частью пульта очень узкий. Ещё очень удобно вскрывать пульт обычной пластиковой карточкой.

2. Возьмите металлизированную фольгу. Подойдет пленка от солнца для окон, обертка от шоколадки KitKat, Twix, все, что имеет металлизированную поверхность. Защитная металлизированная упаковка от электронных плат(звуковая карта, материнская плата и т.д.)

ВНИМАНИЕ!!! Не использовать пищевую фольгу, и тому подобное.

3. Отрезаем полоску по размеру тыльной части пульта.

4. Укладываем в пульт

5. Собираем пульт в той же последовательности.

Теперь кнопки будут работать 100%. Если у Вас ничего не получилось, значит пульт изначально был полностью неисправен, либо неисправен драйвер. Такое редко, но бывает. Сдайте его в ремонт туда, где покупали, или купите новый пульт или драйвер.

У нас есть комплектующие для светильников Estares. Привозите его к нам, и мы поможем разобраться, что именно в нём неисправно.

Если Вы приобрели светильник GALAXY, проделайте с ним тоже самое. Этот светильник производится на том же заводе.

svet-domoi.ru

пульт для люстры

У многих знакомых в интерьере стали появляться китайские светодиодно-галогеновые люстры.Дизайн у них различный, но объединяет их одно-Беспроводной Пульт…

Впервые вживую управление светом с пульта видел ещё в девяностых.но как то не особо заморачивался по этому поводу, а тут у всех есть, а я чё?Брюнет же.Да и жизненная необходимость подталкивает.дочка иногда засыпает исключительно со светом и когда она заснёт самому в полудрёме вставать неохота.Короче надо брать.

Логично предположив что раз люстры китайские, то и пульты тоже.полез копать китайшопы и ебей.Предложений много.В результате виновника обзора купил на ебее и ещё один в пути с китайшопа(о нем позже когда приедет).Почему не в одном месте купил? Потому что пульты разные, каждый под свою задачу и люстру, данный пульт только вкл-выкл, потому что люстра в спальне с тремя рожками и включаются все три одновременно.Тот который придёт для зала полный аналог от китайских люстр…Итак собственно сабж.Пришёл в пупырчатом конверте.в нём всё как на фото продавца.Сделан из матового пластика, собран хорошо без щелей и облоев.Кнопочки прозрачный пластик, на них снизу обозначения ON/OFF.Гарантированно не сотрутся весь срок службы.Ну пульте во время использования загорается маленькая красная точка.Монтаж приёмника(он небольшой где то 3х4 см) делал в люстру.На самом приёмнике имеется схема монтажа.Кто хоть раз ставил розетку, тот справится без проблем.Приятно порадовало что пульт работает на радиочастоте.Спокойно бьёт с любого положения и через стену, максимальная заявленная дальность 20 метров.В моей двухкомнатной хрущёвке эта дальность избыточна).Добавлю что нагрузка на приёмник не более 500 ватт.В большинстве случаев этого достаточно.Апгрейд люстры удался, теперь у меня понт не хуже чем у других)Обзор первый, поэтому здоровая критика приветствуется. И ещё, продавец шлёт пультик с треком и фото на странице лота соответствуют действительности, поэтому своих фото по минимумуyoutu.be/PLXCksqN_ug

mysku.me

Как из обычной люстры сделать люстру с пультом

Содержание:

Принцип работы люстр с дистанционным управлением
Сборка люстры
Монтажные работы
Видео

Сравнительно недавно в продаже появились люстры с дистанционным управлением, сразу же ставшие популярными среди большого числа потребителей. Но как быть тем, кто недавно приобрел современный и качественный светильник, работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить проблему, как из обычной люстры сделать люстру с пультом. Поскольку многие модели в процессе подключения все равно требуют определенной доработки, стоит попытаться установить своими руками схему дистанционного управления данным осветительным прибором. Следует отметить, что эта задача достаточно сложная, требующая определенных знаний и практических навыков в электротехнике.

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания – адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Для управления через пульт используется радиоканал, поэтому его вовсе необязательно направлять непосредственно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала входит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью действия, в зависимости от необходимости и конкретной обстановки. Для небольших люстр будет достаточно 10-ти метров, а у светильников из общественных мест этот параметр может достигать и 100 метров.

Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один комплект. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах используются преимущественно разноцветные светодиоды, которые в совокупности с другими элементами, позволяют добиться нужного результата. Для размещения приемника и контроллера используется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.

Включение и переключение эффектов выполняется путем нажатия кнопок, расположенных на пульте. В случае необходимости он может выполнять функцию обычного выключателя, то есть полностью отключать свет, а затем снова включать его. Сам выключатель, подключенный к домашней электрической сети используется по своему прямому назначению. Очень часто бывает удобнее воспользоваться именно выключателем, нежели искать пульт. При подаче питания на контроллер со стационарного выключателя происходит смена световых режимов и эффектов. То есть, после каждого выключения и включения появляется новый световой режим, что является важным при утере пульта или посаженных батарейках. Таким образом, управление люстрой не прерывается.

Сборка управляемой люстры

Сборка люстры с дистанционным управлением отнимает довольно много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. При решении вопроса как сделать из обычной люстры люстру с пультом, нужно учитывать ряд факторов.

Если люстра новая и еще ни разу не использовалась, то ее нужно предварительно собрать, то есть вставить и прикрутить все элементы на свои места. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить прозвонку. Проводники должны разделяться на группы и подходить к соответствующим цоколям. При подключении проводов очень важно не допустить соединений, вызывающих короткое замыкание. Для того чтобы избежать этого, все проводники окрашиваются в разные цвета в соответствии с их предназначением. Например, к цоколям подключаются провода красного цвета, а к нейтрали – белого.

Надежность контакта объединенных проводников существенно повышается за счет использования наконечников. После соединения их с цоколями, далее следует подключение к выходам контроллера через небольшую колодку. Все детали, в том числе контроллер и блоки питания нужно хорошо закрепить, чтобы они не болтались внутри конструкции люстры во время монтажа. Все крепления происходят с помощью двустороннего скотча.

В светодиодную группу обычно входит от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверить подключение каждой группы. После этого необходимо подготовить к работе пульт дистанционного управления. Для этого нужно всего лишь вставить на свое место элемент питания на 12В.

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один – нулевым. Таким образом, управление люстрой может осуществляться с помощью двухклавишного выключателя. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

electric-220.ru

Ответы@Mail.Ru: Сломался пульт от люстры.

Свет дома есть?

В люстре питание радиоканала ДУ сдохло, на прямую от сети через резистор сделано. В ремонт

а может и не пульт

Я бы попробовал перезагрузить люстру-отрубить автомат (питание) и через пару минут включить.

доброго времени суток. у нас дома тоже была люстра с пультом. и спустя год накрылся наш пульт. а сделать его было невозможно. в итоге пришлось покупать новую люстру. хорошо что нашла здесь по низким ценам <a rel=»nofollow» href=»http://msveta.ru/» target=»_blank»>http://msveta.ru/</a>

touch.otvet.mail.ru

Люстра с дистанционным управлением: устройство и подключение

Признайтесь честно, сколько раз бывало так, что, устроившись удобно на диване, вы включаете телевизор, выставляете комфортную температуру на кондиционере, берете в руку чашку с кофе и вдруг понимаете, что свет слишком ярок, или наоборот, его недостаточно? И вот вы откладываете чашку в сторону и идете к выключателю… Именно в этой ситуации и может пригодиться люстра с дистанционным управлением, функционал, который в последнее время становится все более популярным одновременно и у покупателей, и у производителей осветительной техники.

Как это работает

Внешне люстры, оборудованные такой системой, ничем не отличаются от традиционных аналогов. Разница только в наличии двух дополнительных блоков:

Кнопки управления устройством, расположенные на ПДУ, позволяют включать или выключать как все лампы, так и часть из них в зависимости от выбранного режима. В разных моделях этих режимов может быть 2 и более, а также присутствовать возможность управления мощностью ламп, диммер.

Контроллер является исполнительным устройством, принимающим сигнал от ПДУ и включающий соответствующий режим работы светильника.

Как видно, устройство у люстры с дистанционным управлением довольно простое, что позволяет говорить о надежности и долговечности системы.

Используемые лампы

Основная функция любой люстры – освещение, а источником света является лампа. В настоящее время используются следующие виды ламп:

Накаливания. Давно используемый тип, дешевые, но малоэффективные и неэкономичные. Выпускаются с цоколем Е27 и Е14 (миньон).
Галогенные. Этот тип ламп отличается длительным сроком службы, эффективностью, дают приятный белый свет. Одним из преимуществ является компактность, что позволяет дизайнерам создавать самые разнообразные модели люстр. Наиболее часто используются типы G4 и G9.
Люминесцентные (энергосберегающие). Долговечные, высокоэффективные лампы. Минусы этого вида – они недешевы и большинство из них нельзя использовать с диммером. Выпускаются с цоколями, аналогичными лампам накаливания.
Светодиодные. Экономичные, долговечные, с высокой световой отдачей, компактные, не боящиеся многократных включений и отключений. Один из основных недостатков — высокая стоимость.

Установка

Может сложиться впечатление, что подключение к сети люстры с дистанционным управлением – дело непростое. На самом деле – нет, все сводится к подсоединению ламп к контроллеру. На вход данного блока подводится стандартное напряжение питания 220В, а к выходам подключаются соответствующие лампы или их группы.

Здесь можно заметить одно преимущество использования дистанционного управления. Даже если существующая проводка двухжильная, т.е. ранее не было возможности включения люстры по частям, то теперь такая возможность появится, например, кнопка 1 ПДУ будет зажигать 1 лампу, кнопка 2 – две других, кнопка 3 – еще несколько и т.д.

Работу по подключению можно разделить на несколько этапов:

Определяем при помощи измерительного прибора, какой из проводов на потолке является «нулем», а какой «фазой».
Отключаем питание для обеспечения безопасности работ.
Подключаем провода, идущие из потолка, на вход контроллера.
Определяем, какие провода идут к конкретным лампам и, в зависимости от необходимости, объединяем некоторые из них в группы в соответствии с будущими режимами работы. Пользуясь прилагаемой схемой расположения контактов контроллера, подключаем к нему лампы.
Включаем питание, проверяем работоспособность.
Собираем люстру и закрепляем ее окончательно на своем месте.

Как видим, ничего сложного нет, главное – определиться с режимами включения и делать все аккуратно.

Несколько советов

Выбор люстры – дело сугубо индивидуальное, зависящее от многих факторов, от подробного изучения характеристик и советов дизайнера о том, какая именно люстра больше всего согласуется со стилем помещения и до простого «хочу вот эту, и все». Тем не менее, планируя покупку, дадим несколько общих советов, не претендующих на абсолютную истину и не являющихся догмой.

Используемые источники света. Решите, готовы ли вы доплатить, например, за светодиодные лампы, отличающиеся экологичностью, долговечностью, экономным расходованием электроэнергии, или вполне устраивают обычные лампы накаливания.
Мощность. Люстра должна обеспечить комфортный уровень освещения.
Радиус действия ПДУ. Если квартира небольших размеров, вполне достаточно, если значения этого параметра будут в пределах 30-40 метров.
Размеры и дизайн. Главный критерий покупки – ваш вкус, представление о том, какая люстра максимально органично впишется в дизайнерское решение помещения.

Заключение

Люстра с пультом дистанционного управления уже не является сложным устройством или какой-то экзотикой.

Среди достоинств этой системы:

большое количество режимов работы люстры без необходимости проведения ремонтных работ по прокладке дополнительных проводов питания;
удобство управления; большая, до 100 м, дальность действия ПДУ;
возможность программирования специальных режимов работы.

Недостатки? Пожалуй, главным недостатком можно считать то, что в вашем доме появится еще один (какой по счету?) пульт дистанционного управления.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

les66.ru

Дистанционный пульт для люстры на 4 канала с управлением по радио.

Я продолжаю свои изыскания на тему беспроводного управления домашним освещением.

Ранее я писал оwi-fi розетке от EDUP, которая нормально не заработала, и поэтому послужила корпусом для самоделки. Так же я описывал комплект из четырех розеток, управляемых по радиоканалу, успешно задействованных мной для коммутации различной нагрузки. И в этот раз это будет четырехканальный выключатель для люстры, управляемый пультом дистанционного управления по радиоканалу.

Приехал он ко мне в таком, слегка примятом, блистере.

с обратной стороны нет ничего интересного, лишь данные о производителе, да небольшой список спецификаций и предупреждений, среди которых интересны только «дистанция управления до 30 метров» и «устанавливать должен квалифицированный электрик»

А вот и комплектация:

сам коммутатор
инструкция
держатель пульта ДУ
батарейка 23A 12V для пульта ДУ
двухсторонний скотч
пульт ДУ

Пульт ДУ небольшой, примерно 114 х 48 х 18 мм. Вот ААА элементы для сравнения

На обратной стороне пульта наклеена наклейка с буквенно-цифровым кодом, я так понимаю, это код управления.

Размеры блока коммутации 103(88 без ушек крепления) х 52 х 22мм

на его лицевой стороне есть указание модели, максимальной рабочей температуры, максимальной мощности коммутации и схема подключения. А сбоку наклейка с такими же кодами, как на пульте.

И тут же написано о том, что при коммутации энергосберегающих ламп суммарная мощность не должна превышать 200 Вт на канал, а светодиодных — не более 100Вт на канал и не более 6 ламп. Связано это с пусковой мощностью ламп, ведь пусковая мощность люминесцентных ламп превышает номинальную в 2 – 3 раза.

Дальше можно долго описывать как это устройство работает, мои впечатления от использования и т.д. но, как говорится, лучше один раз увидеть, чем сто раз прочитать. Но т.к. пакет со светодиодами и драйверами ещё в пути, поэтому я собрал стенд с использованием четырех ламп накаливания по 25Вт и записал небольшое видео:

Ну а теперь, конечно же, и мои впечатления:

В пределах квартиры управление работает стабильно, задержки коммутации я не заметил.

У устройства есть одна особенность: если пропадало питание, то при его появлении будет включен первый канал. Вот что удалось выудить из описаний аналогичных устройств:

Также переключение режимов работы контроллера можно осуществить без пульта ДУ. На схеме подключения выключатель обозначен буквой «К». Кратковременное выключение и включение выключателя «К» приводит к последовательному переключению режимов. Продолжительное отключение питания приводит к сбросу в исходное состояние.

когда садиться пульт то можно переключать режимы включая и выключая общий выключатель, режимы будут изменяться по-очереди

Впрочем, меня это мало расстраивает, т.к. все равно в той конструкции, что я задумал как люстру, будут три канала освещения и один «ночник».

Так что устройство можно использовать для переключения освещения в многоуровневом гипсокартонном потолке, или для обычной люстры. Не обязательно использовать все 4 канала, можно задействовать 2 или сколько вам нужно. На стену, при необходимости, монтируется один общий выключатель.

Также в продаже имеются комплекты с другим дизайном пульта и количеством каналов от одного до четырех и под другими торговыми марками.

mysku.ru

Управление светом с пульта в квартире

Допустим, вам потребовалось установить где-то новый светильник, в месте, где для него нет специальной проводки, а такое бывает достаточно часто. В таких случаях достаточно подключить этот светильник в ближайшую розетку и установить компактный блок дистанционного управления, связанный с пультом. После чего вы сможете пользоваться светильником, управляя его работой этим самым пультом.

Кроме того, с помощью системы дистанционного управления светом, вы сможете разделять имеющиеся группы освещения на несколько, изменять режимы работы осветительных приборов и многое другое.

Для большей наглядности и подтверждения моих слов, давайте рассмотрим процесс установки системы дистанционного управления светом с пульта в обычной квартире.

Постараюсь описать установку управления светом с пульта максимально подробно, по пунктам, с приведением схем подключения, чтобы вы могли использовать эту инструкцию как пошаговое руководство по монтажу.

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта, идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001.

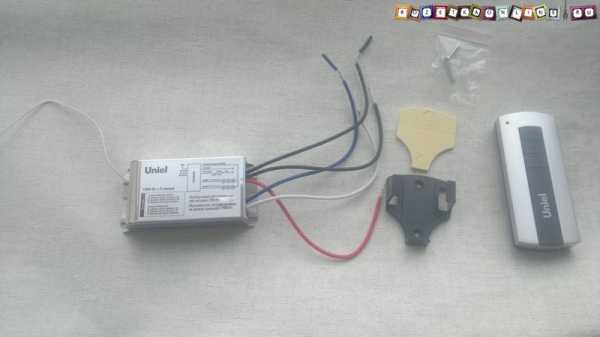

В комплект поставки системы входят:

1. Контроллер – приемник радиосигнала со встроенным реле

2. Пульт дистанционного управления (ПДУ)

3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами

4. Элемент питания для ПДУ типа A23

5. Инструкция

Основные характеристики системы управления светом с пульта:

Тип : Дистанционный выключатель с пультом

Количество подключаемых приборов (групп) : 2

Максимальная нагрузка на канал, Вт : 1000

Максимальная суммарная нагрузка, Вт : 2000

Радиус действия, м : 30

Размер приемника, мм : 90*45*22

Если говорить простым языком получается, что пульт дистанционного управления Uniel UCH-P001, может одновременно управлять двумя различными группами освещения или другими электроприборами, максимальная потребляемая мощность каждой группы не более 1000Вт или 1кВТ.

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Кроме системы управления светом с пульта, так же были куплены – светодиодная лента и блок питания для неё, согласно поставленной задаче. А вообще, как вы уже догадались, пультом можно управлять любым светильником и даже электроприбором мощностью до 1000Вт.
Блок питания от светодиодной подсветки и приемник дистанционного управления было решено разместить на потолке, рядом с питающим кабелем, идущим на группу розеток.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.

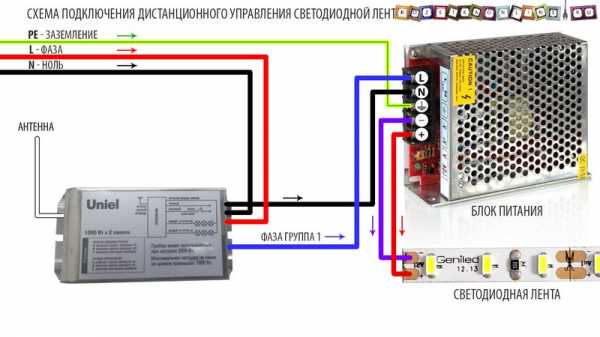

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Белая — Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Затем все надежно заизолировано.

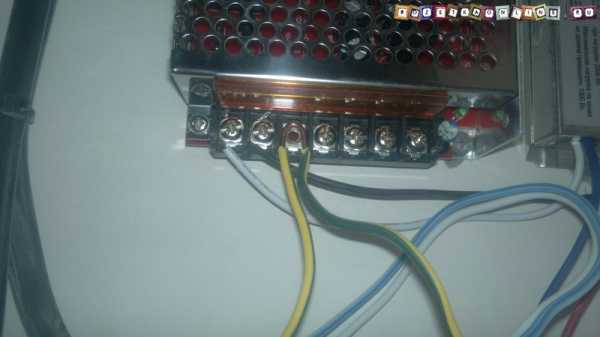

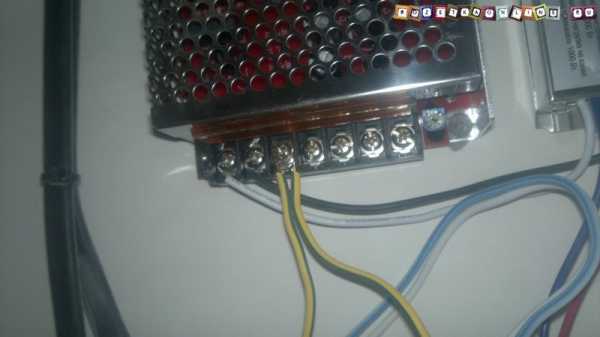

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

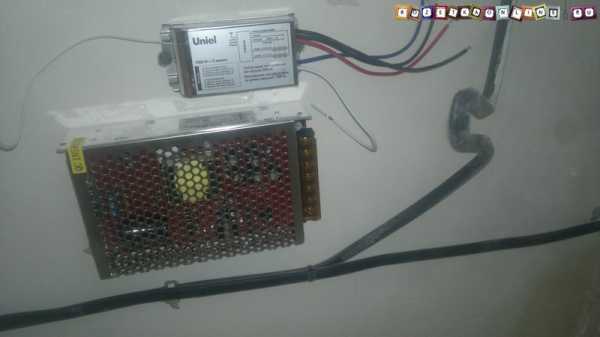

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

А вообще, тема управления освещением в квартире с пульта достаточно интересная и большая, поэтому не стесняйтесь, пишите ваши вопросы, предложения или опыт использования дистанционного управления светом в комментариях к статье, считаю, что это будет полезно многим.

rozetkaonline.ru

Светильник Saturn estares а03 инструкция по настройке пульта ДУ

Для начала предыстория и короткий обзор.
Как — то прогуливаясь с киндерами по ТЦ Эпицентр нам понравился светильник SATURN A03 50W

Мы даже сняли про него небольшое видео.

Напряжение: AC170-265 V. Мощность: 50 W. Световой поток изменяемый 3800-4500 lm. Цвет свечения: Градация цвета от холодного до теплого. Угол рассеивания света: 120 °. Степень защиты: IP44. Рабочая температура: — 20+ 50 °C. Габаритные размеры: 555 x h95 мм. Срок службы: 50 000 часов. Пульт управления: В комплекте. Индекс цветопередачи: > 80 Ra. Коэффициент пульсации: 0,2%.

Выглядит сие чудо вот так:

а еще к нему идет вот такой вот пульт ДУ.

Всё с ним хорошо. Легкий, яркий, экономный, функция ночника позволяет любоваться вкраплениями в плафон, которые очень похожи на искрящийся на свету зимний снег. Работая в приглушенном режиме с добавлением желтых светодиодов создается атмосфера теплоты и уюта. Включенный на всю мощь в белом свете резко меняется атмосфера на торжество и праздник.

Управляется данный девайс с пульта, который позволяет менять интенсивность освещения, цветовую гамму путем добавления интенсивности белым или желтым светодиодам. Есть возможность включения и выключения с пульта, управления другими устройствами этого производителя с одного пульта при помощи разных частотных каналов (кнопки ch2 ch3), а так же быстрый переход в ночной режим.

Но вот незадача, по моему жизненному опыту, всё, что включается в розетку имеет возможность глючить. Так и в нашем случае настройки пультика, то ли от шаловливых ручек детишек, то ли по какой — то иной причине слетели и светильник перестал реагировать на пульт ДУ.

Конечно сразу пришла в голову мысль, что надо где — то там в каком — то из подвалов найти упаковку, в ней инструкция от девайса, почитать информацию по настройке, но это ж так долго … полез в интернет в поисках инструкции, но увы. Во всемирной паутине была только информация, что сделан сей девайс в Днепропетровске, а инструкция к нему имеется в комплекте. На радость, на сайте производителя http://estares.com.ua/ нашлись телефоны для связи и не смотря на субботу кто-то с приятным голосом на другом конце провода мне пояснил, что инструкции я в интернете не найду, но для настройки нужно сделать следующее:

1. Выключить питание светильника на выключателе.
2. Зажать кнопку СН1 на пульте ДУ и держать.
3. Включить выключатель светильника и дождаться пока панель включится, выключится, а затем снова включится, всё время удерживая кнопку СН1.

После этого можно снова радоваться жизни.

Доброму человеку из Днепропетровска моя благодарность и извинения за беспокойство в выходной день.

А если сели батарейки и нечем их заменить, то быстренько включаем и выключаем выключатель светильника и режимы будут меняться белый, желтый, самый яркий, ночной.

Надеюсь информация кому-то будет полезной.

stephan-dupo.livejournal.com

Люстры с пультом управления светодиодные

В современном обществе заслуженную популярность приобретают устройства, оснащённые пультом управления. Люстра с пультом ДУ является очень удобным решением для любого дома. Долгое время массовое применение светодиодов было весьма ограничено. Такое ограничение зависело от условий передачи сигнальных функций в бытовых и осветительных приборах.

XXI век дал возможность по достоинству оценить невероятные преимущества диодного освещения. Именно тогда был дан старт массовому развитию промышленности на основе таких источников света. Современные и инновационные светодиодные технологии расширили область дизайнерских и архитектурных решений по оформлению не только жилых помещений, но и офисных зданий.

Принцип работы дистанционно управляемого осветительного прибора

Внешний вид люстры с пультом управления совершенно не отличается от уже привычных конструкций. Единственной разницей является система включения/выключения, и возможность регулировать интенсивность освещения при помощи специального устройства — ПДУ.

Действие сигнала рассчитано на диапазон 30 – 100 метров. Такие значения допускают включение/выключение света даже на значительном расстоянии, а также из соседнего помещения.

Пульт работает от батареек, но это не исключает возможность использовать при необходимости стационарный выключатель. Принимающий сигналы элемент монтируется внутри самой люстры и абсолютно не заметен. Такая технология совершенно не сказывается на внешнем виде и дизайнерских особенностях осветительного прибора.

Ещё одним немаловажным моментом является оснащение схемы люстры с пультом управления светодиодами или галогенными лампами.

Это даёт возможность максимально сократить расходы электроэнергии, и гарантирует отсутствие вредного воздействия на организм человека. Таким образом, довольно высокая стоимость оборудования очень быстро окупается.
Параметры, влияющие на выбор, можно обозначить следующим образом:
Тип источника света
Мощность прибора и уровень освещения
Радиус действия пульта управления
Дизайн и размеры люстры
Конструктивные и технические особенности
Как подключить люстру с пультом — особенности установки
Прежде, чем приобрести такую люстру, необходимо определиться с её предназначением и особенностями помещения. Для гостиной комнаты будут весьма уместны люстры с ПДУ, оснащённые большим количеством ламп. В детскую комнату или спальню разумно приобрести небольшой светильник, который подчеркнёт атмосферу уюта и комфорта.
Радиус действия пульта напрямую зависит от площади помещения, и чем выше этот показатель, тем мощнее должен быть сам сигнал.
Если в помещении подвесной потолок, который плохо переносит высокий температурный режим, то следует соблюдать осмотрительность при монтаже люстры. Выходом в такой ситуации может стать применение здесь светодиодных ламп.
Основной процесс сборки люстры с пультом управления следует начинать с внимательного прочтения прилагаемой инструкции. Это не только даст возможность узнать все конструкционные особенности осветительного прибора, но и поможет избежать грубых нарушений при подключении.
Процесс установки начинается с крепления источника света на потолке. Необходимо снять с люстры легко бьющиеся или хрупкие элементы. Основание прибора крепится к потолку при помощи трёх – четырёх дюбелей. Посредством контактов клеммника следует выполнить подключение питающих проводов к первичной обмотке трансформатора.
Управлять осветительным прибором с несколькими лампами с одного места можно, если правильно сделать подключение люстры к двойному выключателю, предварительно изучив подходящую схему установки.
Для самой элементарной задачи — подсоединения кабелей от выключателя до лампы — существует самая простая, но очень полезная инструкция.
Провода первичной обмотки более тонкие, чем провода вторичной. Обязательным условием является подключение к люстре заземляющего провода. Затем, при помощи декоративных болтов следует закрепить внешнюю панель на основании.
Следующий этап – проверка рабочего состояния люстры во всех режимах и возврат всех демонтированных деталей на место.
Если люстра на пульте вешается на крюк, то остаётся только присоединить все питающие провода и при помощи декоративного колпачка замаскировать места соединения проводов и сам крюк. Далее проверяется работоспособность люстры и устанавливаются демонтированные детали.
Схема подключения люстры с пультом предусматривает её использование не только как осветительный прибор, но и в качестве таймера или светомузыки. Такие приборы оснащены несколькими светодиодными светильниками и контроллером. Некоторые модели имеют дистанционный и стационарный пульт.
Установленный на стене стационарный пульт при помощи звукового зуммера позволяет определить местоположение дистанционного ПУ.
Светильники с одним ПДУ подключаются без заземления.
Процесс установки люстры следует начинать с отключения питания. Затем необходимо снять выключатель, а провода развести в разные стороны. Соединение общего провода с одни из двух проводится на потолке. Далее, включается питание и проверяется наличие напряжения между присоединёнными проводами. Если всё соответствует норме, то провода присоединяются к клеммам N и L, расположенным на стационарном ПУ. Оставшийся провод нужно закрепить на клемме «выход».
Соединение потолочных проводов со светильником выполняется по следующей схеме:
Первый провод – к сдвоенному проводу
Второй провод – к одиночному проводу
Заземляющие провода – друг к другу
Люстры с ПДУ, оснащённые электронным контроллером, можно подключить непосредственно через него. Это позволит увеличить количество режимов работы.
Люстры, оснащённые пультом управления являются эффективным и современным решением интерьерного оформления. Эти осветительные приборы по-настоящему функциональны, безопасны, надёжны и долговечны.
Как подсоединить люстру с пультом управления на видео
elektrik24.net
No related posts.

Пульт от люстры инструкция – Люстра с пультом управления. Устройство и работа. Как выбрать
