Работы монтажу теплого водяного пола: Монтаж теплого водяного пола под ключ: цена за м2

Монтаж водяных теплых полов в Нижнем Новгороде

Теплый пол — сантехнические работы

Что же делает монтаж системы водяных тёплых полов популярными? Чтобы ответить на этот вопрос, достаточно перечислить их преимущества в сравнении с традиционными сантехническими работами по установке отопительных приборов.

В первую очередь сантехнические работы по монтажу системы тёплого пола отличаются принципом работы от традиционной системы отопления. Радиаторы и конвекторы служат по большей части для нагрева воздуха. Это приводит к активной циркуляции воздуха в помещении, а вместе с ним и пыли. Кроме того, распределение тепла неравномерно — ближе к потолку воздух тёплый, у пола — холодный. Возникает дискомфорт: вроде бы вокруг тепло, но ноги мёрзнут.

Сантехнические работы по монтажу тёплого пола позволяют избежать этого недостатка — всей своей площадью он излучает тепло. Инфракрасные волны передают его непосредственно находящимся в помещении предметам и людям, поэтому комфортное ощущение достигается даже при меньшей температуре воздуха, чем при использовании радиаторов и конвекторов. Впрочем, воздух тоже нагревается от поверхности тёплого пола и, постепенно поднимаясь вверх, заполняет всё помещение. Наиболее прогретым оказывается нижний слой воздуха, поэтому неприятного холода в ногах нет.

Сантехнические работы по монтажу тёплых полов относятся к установке низкотемпературного отопления — температура воды в их контурах не превышает 50 °С, в то время как радиаторам и конвекторам обычно требуется более горячий теплоноситель. Поэтому прокладка системы тёплых полов подходит для работы с любыми видами теплогенераторов, в том числе как с современными энергоэффективными конденсатными котлами, так и с тепловыми насосами и солнечными коллекторами.

Сантехнические работы по прокладке водяных тёплых полов не создают большой нагрузки на электросеть, они более экономичны при длительной эксплуатации, так как не потребляют много электроэнергии, стоимость которой непрерывно растёт.

Кроме того, монтаж тёплого пола остается незаметен. Прокладка труб тёплого пола не видна глазу, не занимает место под окнами. Если с радиаторами и конвекторами существует проблема подбора дизайна и варианта окраски, с сантехническими работами по установке тёплых полов об этом можно забыть.

Впрочем, недостатки монтажа водяных систем тёплых полов тоже есть. Так, сантехнические работы по прокладке тёплого пола должны применяться только в зданиях, рассчитанных в том числе на такой способ обогрева. В многоквартирных домах подобные полы использовать запрещено, так как зачастую в теплоцентралях не соблюдаются требования по качеству и характеристикам теплоносителя. Поэтому монтаж водяных тёплых полов более широко применяется в частных домах с собственными котельными. Так как срок службы проложенных труб тёплого пола составляет 50 лет, их можно заливать бетоном. Причиной любых повреждений и течи труб в полах могут быть только нарушения технологии укладки, поэтому монтаж лучше доверить квалифицированным специалистам.

Трубы для монтажа водяных тёплых полов широко представлены на российском рынке. При этом производители и торговые компании зачастую поставляют не только отдельные составляющие системы, но и полный перечень необходимых компонентов для сантехнических работ по созданию и монтажу тёплого пола.

Прокладка системы тёплых полов в доме может выполнять разные задачи. В зависимости от назначения различают сантехнические работы по монтажу тёплых полов как комфортные и отопительные.

Сантехнические работы по установке тёплого пола первого типа — наиболее востребованы и часто встречается в России, его задача — подогревать напольное покрытие до температуры 22-24 °С Известно, что пол — наиболее холодная зона в помещении, вниз опускается остывший воздух, поэтому ходить по полу босиком или тем более сидеть на нём неприятно, если не сказать — опасно для здоровья. Монтаж системы комфортного тёплого пола решает эту проблему. Особенной популярностью пользуется прокладка подогрева полов в ванных комнатах, кухнях и детских.

При этом монтаж комфортного тёплого пола не даёт высокой тепловой мощности и не играет существенной роли в системе отопления в целом. Основная нагрузка по обогреву помещений ложится на другие средства — сантехнические работы по установке радиаторов и конвекторов отопления.

Сантехнические работы по монтажу отопительного тёплого пола основаны в целом на тех же принципах, но решают совсем другие задачи и существенно отличается от комфортного. Он — основной источник тепла при обогреве помещения, а потому характеризуется более высокой мощностью и температурой поверхности (до 29°С). Чтобы обеспечить его эффективную работу, требуется иная, чем в случае монтажа комфортного тёплого пола, укладка, другое управление, другие параметры теплоносителя, определённые виды напольного покрытия и т.д. При этом укладка отопительного тёплого пола требует качественной теплоизоляции дома, так как мощность системы ограничена — слишком завышать температуру поверхности нельзя. Чаще они представляют собой монтаж комбинированых систем отопления с тёплыми полами и радиаторами или конвекторами. В такой связке укладка тёплого пола способена обеспечивать нужную температуру воздуха в межсезонье и при незначительных морозах, а при сильном похолодании, когда теплоотдачи напольного обогрева окажется недостаточно, радиаторы и конвекторы дополнят его и помогут поддерживать комфортный климат.

монтаж водяного теплого пола | теплый пол под ключ — Услуги монтажа — Kotel24

            Теплый пол вошел в наш обиход относительно недавно, и сразу завоевал свою нишу среди потребителей, так как наличие его позволяет не только ощущать комфорт в нижней части помещения на поверхности пола, но и полностью отапливать помещение при температурах улицы до -5 градусов (весной и осенью) не используя радиаторную систему отопления.

            Эффективность теплого пола будет ощутима в случаях с высокими потолками, так как тепло распространяется по всей площади и не так быстро поднимается вверх, в бесполезную зону под потолком как это происходит при использовании радиаторов.

            Работы по монтажу теплого пола предполагают предварительное утепление стяжки специальными
матами с отражающей пленкой, или экструдированым пенополистиролом. Толщина утеплителя должна быть не менее 80 мм при монтаже теплого пола на первых этажах, стяжка которых лежит на грунте, и от 50 мм на стяжках верхних этажей. Перед укладкой теплоизолятора, как правило устилают пленку которая выполняет функцию гидроизоляции. В стоимость работ по укладке теплого пола водяного входит укладка гидроизоляции, укладка и прибивка утеплителя к стяжке, а так же приклеивание пристенной ленты.

            После монтажа утеплителя устанавливают распределительный коллектор с собственным циркуляционным насосом, подмешивающей линией для возможности регулирования температуры входящего теплоносителя. Каждый контур теплого пола должен иметь возможность регулировки протока теплоносителя.

            Цена укладки теплого пола включает в себя укладку труб, прибивку их к утеплителю специальными скобами, и подключение всех контуров теплого пола к коллектору. Заливка пола как правило производится другими бригадами, которые выполняют общестроительные работы. Перед заливкой стяжки, трубы теплого пола опресовываются водой под давлением от 2 до 4 атмосфер. В случаях, когда монтаж водяного теплого пола осуществляется перед зимой, и в эту зиму отопление еще не планируется, то опрессовка производится воздухом.

            Пропорции раствора для стяжки пола: Цемент марки 500 смешивается с гран отсевом самой мелкой фракции 0-5 мм в пропорции 1 кг цемента к 5 кг гран отсева. Перед заливкой этой смеси водой в воду добавляется специальный пластификатор в пропорции на один кг цемента десять грамм пластификатора. После заливки стяжки проверяется давление в коллекторе.

            Водяной теплый пол цена за м2 в городе Харьков составляет от 100 до 180 грн за метр квадратный в
зависимости от объема работ количества контуров, и условиями укладки утеплителя. Соответственно теплый пол без укладки утеплителя будет стоить 100 грн за метр квадратный, а с приклейкой и прибивкой утеплителя будет стоить 150 грн.

            Наша компания выполняет монтажные работы по теплому полу в городе Харьков и с выездом по области. На все наши услуги мы предоставляем гарантию в течении двух лет.

10 лучших схем + инструкции!

Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

Сравнение отопительных систем

Каков принцип работы «теплого пола»

Эстетика и гигиеничность «теплого пола»

Содержание статьи

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

   Энергоэффективность системы

2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

   Водяной теплый пол может быть как дополнительным, так и основным источником тепла

   Можно ли отопить дом с помощью системы «теплого пола», без радиаторов

3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

   Отопление балкона теплым полом от радиаторов

   Схемы установки теплого пола, где запрещено устанавливать систему

   Схема теплого водяного пола с трехходовым клапаном

   Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

1. Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.

   Расстеленная на полу пленка выполняет роль гидроизоляции

2. Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.

   Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м³, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Теплоизоляционные маты

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

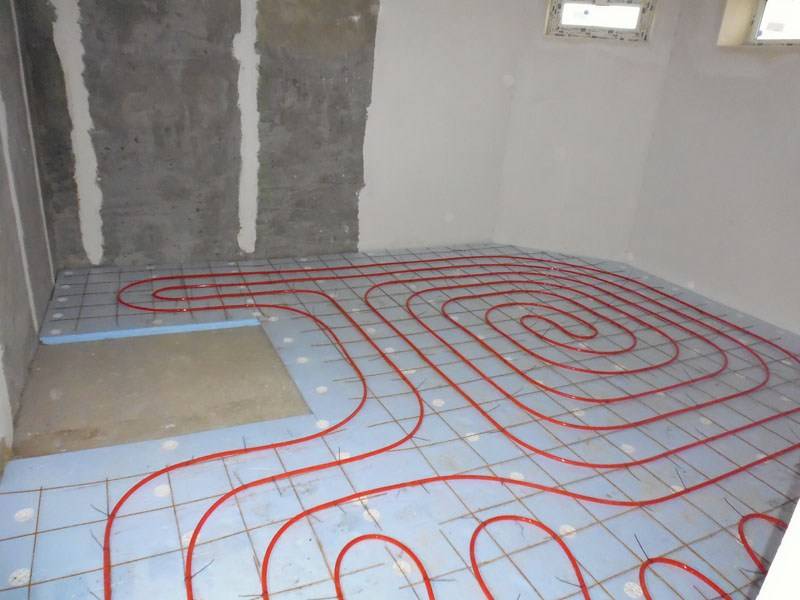

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Деформационный шов

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м², то сухой не более 30 кг/м². Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

• гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
• по периметру приклеивается лента, компенсирующая расширения во время нагрева;

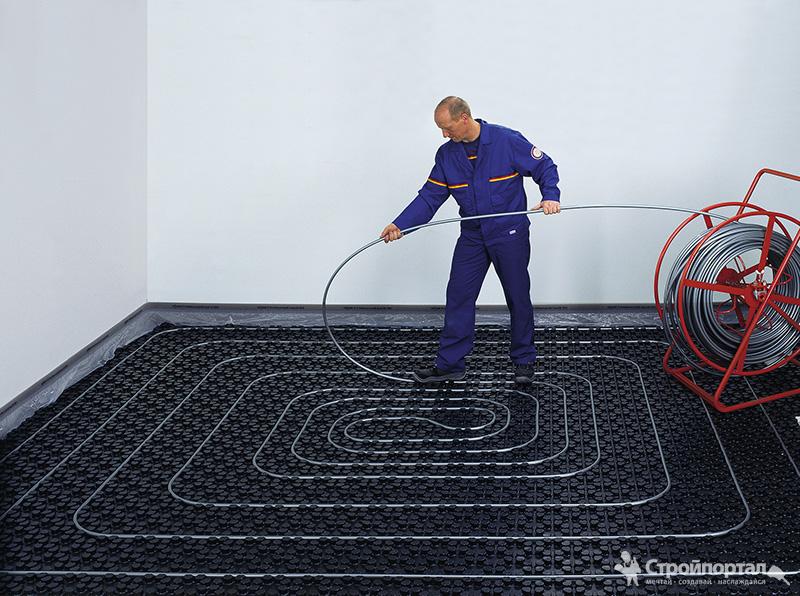

• на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
• плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
• производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
• завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Видео – Конструкция теплого пола для установки на бетонное основание

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Содержание:

  Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.

  Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.

Монтаж электрического теплого пола

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.

  Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный
теплоизолятор или на теплоизолятор и штукатурную сетку

  В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

  Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.

  Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

Мы хотим проконсультировать Вас

  2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания  AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!

  3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола.  В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.

Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

  4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.


Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.

Итоги

  Итак, как же правильно укладывать теплый пол. Для создания эффективного  и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:

1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;


2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;


3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;


4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.

Статьи на подобную тему:

15 ошибок при монтаже тёплого пола

Компания ДаблДом имеет большой опыт работы по устройству тёплых полов. Поэтому мы сформулировали для вас 15 наиболее часто встречающихся ошибок вовремя монтажа и просчета водяного пола. Прочитав данную статью вы сможете избежать типичных ошибок, а также отличить опытных монтажников от дилетантов.

1. Не рассчитываются тепловые потери объекта

Перед монтажом не рассчитываются тепловые потери объекта. Поэтому одновременно с теплым полом устанавливаются радиаторы под каждым окном. При этом количество секций в батареях определяется по площади помещения (один конструктивный элемент на 10 м2). В итоге могут быть поставлены лишние приборы или их будет недостаточно для отопления комнаты. Расчет тепловых потерь позволяет принять правильное решение, ведь он выполняется с учетом мощности теплого пола.

2.

Очень часто прокладка труб выполняется с неправильным шагом, который принимается произвольно и может составлять 200, 250, 300 и даже 400 мм. Причиной незнания точного расстояния является отсутствие расчета тепловых потерь. Поэтому мастер не знает, какую мощность нужно компенсировать теплым полом. Когда шаг прокладки превышает 200 мм, часто возникает температурная зебра. Поэтому поверхность нагревается полосами.

3. Отсутствие или недостаточная изоляция под трубами

Отсутствие или недостаточная изоляция под трубами системы. Поэтому происходит рассеивание большой части тепла в стяжке, так как у бетона теплопроводность минимум в 30 раз выше по сравнению с воздухом. Это приводит к перемещению тепловой энергии в направлении наименьшего сопротивления. Тот же самый эффект возникнет, если трубы системы укладываются без изоляции на грунт.

4. Пренебрежение созданием компенсационных зазоров

Пренебрежение созданием компенсационных зазоров — демпферов. Это приводит к появлению трещин в стяжке и деформации напольного покрытия, потому что бетону при нагреве некуда расширяться. Поэтому по периметру теплого пола, занимающего до 40 м2, устанавливаются демпферные ленты. Если же система создается на большей площади, тогда поверхность разделяется на отдельные зоны с помощью компенсационных зазоров.

5. Большая длина теплового контура системы

6. Подключение более 8 тепловых контуров к одной группе

7. Установка неправильно подобранного насоса

8. При монтаже не выполняется установка смесительных узлов или регуляторов

При монтаже не выполняется установка смесительных узлов или регуляторов, что приводит к перегреву системы, коллекторы которой подключаются напрямую к высокотемпературной отопительной сети. Неправильно реализованная регуляция становится причиной духоты и жары в помещении. Максимальная температура поверхности полов должна составлять 35 OC. Поэтому низкотемпературные системы комплектуются регуляторами, специальными клапанами и смесительными узлами.

9. Слишком толстая или тонкая стяжка над теплым полом

Создание слишком толстой или тонкой стяжки над трубопроводами. При большом слое бетонного раствора напольное покрытие долго нагревается и остывает. При тонкой стяжке происходит неравномерный прогрев поверхности. Больше всего проблем связано с остыванием покрытия, которое продолжит нагревать комнату в течение нескольких часов даже после автоматического отключения котла, когда в доме температура достигнет заданного значения. В результате пол становится очень горячим. Вечером или ночью температура в помещениях снижается и происходит включение котла, но напольное покрытие достигнет нужной температуры только через некоторое время. Из-за неправильной толщины стяжки такой процесс будет продолжаться в течение всего срока эксплуатации системы.

10. Укладка напольного покрытия с низкой теплопроводностью

Укладка напольного покрытия с низкой теплопроводностью. Не рекомендуется делать полы из дерева или застилать поверхность коврами. При расчете тепловых потерь необходимо учитывать материал напольных покрытий. Только в этом случае теплый пол обеспечит требуемый уровень комфорта.

11. Отсутствие воздушных клапанов на коллекторных группах

Отсутствие воздушных клапанов на коллекторных группах. Поэтому из системы невозможно выпустить воздух, который становится причиной образования «пробок», препятствующих циркуляции теплоносителя. В итоге теплый пол полноценно не выполнит свое предназначение. На распределительных коллекторах чаще устанавливают автоматические воздушники или краны Маевского.

12. Неправильное подсоединение труб к распределительным коллекторам

Неправильное подсоединение труб водяного пола к распределительным коллекторам. Например, подающий и обратный трубопровод системы подключается к одной гребенке. В результате создается контур, представляющий собой мертвую петлю. Неквалифицированный мастер также может нарушить последовательность подсоединения подающих и обратных трубопроводов на распределительных коллекторах. На двух гребенках места подключения труб одного контура должны совпадать. Нарушение порядка подсоединения подачи и обратки затрудняет регуляцию системы. В результате не будет работать неправильно подключенный контур, отдельная зона или весь теплый пол.

13. Засорение или повреждение трубопроводов во время монтажа

Засорение или повреждение трубопроводов контуров во время монтажа или при выполнении строительных работ. Неаккуратно и неправильно проведенные процессы приводят к сдавливанию труб при устройстве стяжки, появлению заломов, проколов, образованию цементных и песчаных пробок. Такие и другие повреждения и засорения становятся причиной нарушения циркуляции теплоносителя.

14. Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола

Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола. Трубы этих систем имеют разное сопротивление. Их подсоединение к одной и той же коллекторной группе затруднит балансировку. Тем более рабочий температурный диапазон батарей составляет 60-80 OC. Эти значения превышают максимальную температуру теплоносителя теплого пола, равную 35 OC.

15. Применение материалов низкого качества

Применение материалов низкого качества с целью снижения затрат на монтаж теплого пола. Не разумная экономия впоследствии выйдет боком. Например, установка некачественных вентилей приведет к утечке теплоносителя. В результате придется заново выполнять монтажные и строительные работы.

Вывод

С первого раза удастся выполнить качественный монтаж, если ответственно подойти к процессу и не делать хотя бы распространенных ошибок. Рекомендуется также на каждом этапе работ проводить опрессовку системы. Гидравлические испытания нужно выполнять после прокладки труб и установки всех элементов теплого пола, по завершению монтажа гипсокартонных конструкций и других черновых работ в помещении с системой. Это позволит выявить все ошибки устройства теплого пола и спокойно начать чистовые отделочные работы на объекте.

Но самым оптимальным решением будет доверить монтаж профессионалам с большим опытом. Помните, ошибки допущенные во время работ уже так просто не исправить, т.к. все элементы тёплого пола будут скрыты.

Расчет теплопотерь дома и проектирование отопления можно заказать у нас. Мы занимаемся просчетом теплопотерь и проектированием домов не только в Новосибирске, но и по всей России!

Каким способом смонтировать конструкцию теплого водяного пола

Для собственного жилья следует выполнять все самое лучшее и современное. Особенно если дело касается отопления. Здесь лучше всего подойти к монтажу теплого водяного пола, который требует четкого соблюдения технологии. Спрос на него постоянно растет, но при этом остаются неизменными этапы проведения укладки трубопровода и всех составляющих. В завершении данного процесса останется лишь выполнить качественную заливку из подготовленного раствора или же выбрать настильный метод, позволяющий отойти от «мокрых» методов.

Ознакомление с теплыми полами

Для теплого пола характерны определенные нюансы, без знания которых нельзя получить положительный результат. Если технология будет нарушена, то в процессе эксплуатации нельзя будет достичь эффективного прогрева основания пола в помещении. Кроме этого, стоит обратить внимание на то, что такой монтаж осуществим для частного строительства. В многоквартирных домах вряд ли получится специальное разрешение на устройство. Да и отопительный сезон будет влиять на степень прогрева воздуха в комнате.

Новостройки закладывают системы водяного теплого пола в проект. Чтобы не было сбоев работы отопления, вместо центрального, работает автономный котел. За счет провести обогрева помещения можно в любое время и по собственному усмотрению, корректируя температурные режимы.

Наибольшую популярность при устройстве стяжки имеет именно бетонная, обладающая достаточным количеством положительных качеств, имеющая одновременно простой монтаж. Но если обратить внимание и на другие основные варианты – настильный или полусухой, то выполнить все работы также можно будет без особых сложностей. К тому же иногда результаты получаются даже лучше, чем при заливке бетона.

Существует несколько основных и очень важных этапа, по которым производиться монтаж теплого пола водяного типа, выбирается шаг укладки теплого пола. Всех их следует придерживаться в обязательном порядке и тратить все необходимое время для достижения результаты. Сюда стоит отнести:

1. Проектирование и расчет теплого пола.
2. Подготовительные мероприятия.
3. Сборка коллекторной группы, трубопровода.
4. Стяжка теплого пола.
5. Настил напольного покрытия.

Положительные качества и недостатки

Теплый пол можно сравнить с радиаторным отоплением. И здесь сразу же проявляется большое количество плюсов, которые и привлекают исполнителей на выбор именно этой конструкции для обогрева всего помещения.

• Снижение расходов на процесс отопления. Для стандартных помещений энергоресурсов тратиться примерно на 25% меньше, а если помещение будет иметь очень высокие потолки более трех метров – то на 50-60 процентов. Именно в экономичности и заключается основное преимущество использования теплых водяных полов.
• Ни один компонент теплого пола не создаст препятствий во время планировки и прорисовки дизайна комнаты. Радиаторное отопление таким качеством похвастаться не сможет. Постоянно приходиться обходить обогревательные элементы и придумывать способы привести помещение в надлежащий вид.
• Равномерный прогрев всего помещения от основания пола и до потолка. К тому же, при правильном выборе схемы расположения трубопровода, все участки пола будут иметь одинаковую температуру. Особенно это актуально для детских комнат, когда дети постоянно находятся в играх на полу. Главное правильно подобрать шаг укладки водяного пола.
• О нагревательные элементы нельзя обжечься или получить какую-либо травму. Все они надежно спрятаны в основании пола.

Но в любой технологии нельзя обойтись без минусов, с которыми сталкиваются исполнители при монтаже и использовании теплого пола. Очень сложен сам процесс укладки теплого пола. Здесь нужны определенные навыки, которые касаются подключения всех компонентов к коллекторной группе, а также размещения трубопровода по основанию. Так что лучше всего работу доверить специалистам в данном направлении.

При несоблюдении правил укладки теплого пола или некачественно выбранных компонентов и материала для теплого пола, большая вероятность протечки. С данной проблемой справиться уже будет проблематично по той причине, что придется производить демонтаж напольного покрытия и стяжки на отдельном участке. Стоит помнить о том, что поврежденный участок может находиться на разном растоянии. Все будет зависеть от протяженности всего трубопровода системы теплого пола.

Возможные ограничения

Если в доме устроено автономная система отопления, то такую систему можно выполнить без проблем. Эффективность от ее работы будет заметна с первых дней. Но жители многоквартирных домов при центральном отоплении задумываются о том, как положить теплый пол. Необходимо, чтобы все было заложено в проект. В противном случае придется получать соответствующее разрешение, которое вряд ли кто даст. Это все ориентировано за изменение давления в центральных сетях. К тому же может возникнуть опасность для жильцов дома, а также для инженерных сетей.

При желании все же устроить теплый водяной пол в жилом многоквартирном доме, должен быть оборудован теплообменник. После этого происходит согласование с эксплуатирующей организацией.

Особое внимание следует уделить выбору напольного покрытия. Применяться может даже линолеум. Но если его сорт будет низкий, то большая вероятность выделения постороннего запаха. Самый оптимальный вариант – плитка или ламинат.

При выборе системы обогрева важно следить за температурой воды в контуре она не должна превышать 50 градусов. Для этого ставят автоматические трехходовые клапаны температуры.

Не рекомендуется использовать в качестве напольного покрытия ковролин или паркет. Это все связано с их высокой теплоизолирующей способностью. Также у них низкая теплоотдача. Эффективность в таком случае от работы системы теплого водяного пола заметно снижается.

Выбор способа и схемы

Для устройства «пирога» теплого пола может быть выбрано два основных способа:

1. Бетонный. Самый простой и распространенный вариант. Контур теплого пола укладывается под бетонную стяжку. Работ придется производить достаточно много. Иногда даже собственными силами выполнить монтаж будет проблематично. Здесь потребуется выбирать оптимальную толщину слоя, чтобы качество теплого пола было наилучшим. До настила напольного покрытия к тому же потребуется выждать время до полного высыхания раствора.
2. Настильный. Бетонные работы тут вообще не проводятся, а также отсутствует «мокрый» способ. В процессе выполнения не применяется вообще вода. Основные компоненты – готовые материалы. Это позволяет несколько снизить растраты на монтаж теплого пола, а также период его проведения. Но стоит отметить, что чем больше слой «пирога» получится, тем больше средств будет потрачено. В зависимости от выбранного материала в работе выделяют и несколько разновидностей: полистирольная система, а также деревянная (реечная или модульная).

В каждом из случаев следует знать, как уложить теплый пол. Все тонкости заключены в технологию, которая должна соблюдаться.

Оптимальное расстояние при укладке труб теплого пола составляет 150мм.

Особое внимание стоит уделить выбору схемы укладки трубопровода теплого пола. Здесь может быть несколько основных вариантов: змейкой или улиткой. Наибольшую эффективность имеет способ «улитка», когда трубы располагаются по всей площади помещения по кругу, начиная от стен и направляясь к центральной части. После достижения центра трубопровод направляется обратно. Эффективность заключается в том, что горячий теплоноситель будет распределен по всей плоскости в комнате. Он будет располагаться, чередуясь с обратным потоком, который будет холодным. При этом очень важно выбрать шаг теплого пола по укладке труб, который позволит передать тепло всей поверхности пола.

Что касается схемы «змейка», то его меньше использует в качестве основного и единственного варианта. Дело в том, что основное тепло будет концентрироваться на участке выхода горячего теплоносителя. Вторая половина, куда будет направляться холодный поток к отводу, будет прогреваться заметно меньше. Альтернативный вариант и более действенный – двойная змейка. Но процесс монтажа занимает больше времени и требует внимания. Есть особенности и по расстоянию правильной укладки теплого пола, от которой будет зависеть степень передачи тепла, а также его равномерное распределение.

Существует и комбинированная схема, когда оба вышеуказанных варианта сочетаются друг с другом. Так, например, можно устроить схему «змейка» на входе в помещение, а в центральной его части, где проводиться большая часть времени – выбрать схему «улитка».

Проектирование

Предварительно все следует грамотно продумать. Из представленных вариантов следует выбрать какой-то конкретный, после чего схематически все отобразить на бумаге в масштабе, относительно площади комнаты. Проведя трубопровод на бумаге, можно рассчитать необходимое его количество в действительности.

Особое внимание стоит уделить коллекторной группе и выбору отопительного котла. Мощности последнего должно хватать на весь контур. При этом он не должен работать на износ. Должен оставаться запас мощности. Среди нюансов, на которые обращается внимание:

• Параметры всего помещения, его конфигурация и площадь.
• Температура в комнате, которая будет необходима в процессе эксплуатации системы теплого пола.
• Особенности трубопровода, его диаметр, а также и всех остальных компонентов. Когда устраивается теплый пол, шаг укладки трубы укажет на необходимое ее количество.

Что касается  туб, то необходимо рассчитать его предварительно онлайн калькулятором водяного отопления, чтобы в процессе устройства всей конструкции теплого пола не было отклонений. Лучше всего обратить внимание на целые системы для теплого пола, где будут все необходимые комплектующие.

Видео:

Подготовительные мероприятия

Любая допущенная ошибка, даже самая незначительная, может привести к серьезным последствиям. По этой причине следует четко следовать технологии и инструкции по монтажу. Все основание под теплый пол должно быть выравнено черновой стяжкой. В противном случае контур водяного пола начнет деформироваться, что приведет к «завоздушиванию» системы. При наличии трещин или других дефектов, они должны быть устранены и заделаны раствором.

Первоначально производиться укладка теплоизоляции, чтобы тепло сохранялось и передавалось именно внутрь помещение, а не тратилось на обогрев нижерасположенных этажей. Самый оптимальный материал для этого – пеноплекс или полистирол. Если в материале нет специальных креплений для труб (бобышки), то дополнительно устраивается слой армирования из металлической сетки.

Производиться крепление демпферной ленты по периметру помещения, чтобы стяжка была в надлежащем виде в процессе эксплуатации и обогрева помещения теплым полом. В качестве гидроизоляционного материала выбирается обычная пленка из полиэтилена.

Чтобы надежность всей конструкции была высокой, слой армирования укладывают и поверх трубопровода.

Основные узлы

Проложенные трубы должны быть в обязательном порядке подключены к коллекторной группе. Чаще всего это сопряжено с установкой коллекторного ящика, который монтируется в стену. За бесперебойную циркуляцию теплоносителя в системе трубопровода отвечает смеситель. Коллекторы позволяют распределять потоки горячего и холодного носителя.

Отопительный котел выбирается исходя из требуемой мощности. Не малое значение здесь сыграет и финансовая составляющая вопроса. Ведь можно купить котлы с автоматической настройкой подачи теплоносителя, выбора температуры и других параметров. В действительности же достаточно будет один раз грамотно настроить систему, выбрав соответствующий шаг укладки водяного теплого пола и в последующем пользоваться ей в удовольствие. Правильно рассчитать мощность котла поможет онлайн калькулятор.

Отлично работу котлов обеспечивает циркуляционный насос. Избыточного давления не образуется, а просто направляется теплоноситель в трубопровод. Самый оптимальный вариант насоса –  трехскоростной, позволяющий менять скорость теплоносителя в системе, в зависимости от времени года.

Особое внимание во время покупки обращается на его производительность и напор. Производительность рассчитывается по формуле:

Q=0,86*Pн/(tпод.-tобр.)

Pн – мощность контура отопления.

Напор вычисляется:

Н=(П*L + K)/(1000)

П – гидравлическое сопротивление каждого м.п. трубы

L – длина самого длинного контура.

K – коэффициент запаса мощности.

Опрессовка

Когда завершены все основные виды работ по устройству, выбран шаг укладки труб водяного теплого пола, следует провести мероприятия по проверке системы на работоспособность и выявить возможные дефекты. Для этого выполняются гидравлические испытания. Этим система проверяется не только на герметичность, но и прочность.

Первоначально подается вода или другой выбранный теплоноситель под давлением, которое будет примерно наполовину большим, чем обычное рабочее. Возможно колебание давления в системе. Допустимое отклонение составляет 0.02 Мпа. В любом случае температура теплоносителя должна оставаться неизменной.

Стандартное давление, при котором проводиться опрессовка системы – 3-4 бар. Работы выполняются в течение как минимум суток, чтобы убедиться в отсутствии проблем. Лучший инструмент для работы – гидропресс или воздушный компрессор.

Если будут обнаружены какие-либо погрешности и проблемы с трубопроводом, другими составляющими теплого пола, придется производить ремонт. В любом случае продолжать дальше монтажные мероприятия нельзя.

Заливка стяжки

Чаще всего для покрытия всего контура теплого пола используют именно бетонную стяжку. Она широко используется, но обычный бетон подойти не сможет. Если использовать пескобетон то быть не ниже М300, чтобы получить высокое качество. Обязательно добавляется пластификатор и другие возможные добавки, позволяющие с эффективностью произвести заливку.

Для стяжки следует выбрать оптимальную толщину, которая позволит прогревать помещение от системы в необходимом количестве и при грамотном применении энергоресурсов. Нельзя допускать очень толстой стяжки, которая будет превышать 10 см. Здесь потребуется очень много средств для устройства «пирога» и большое количество финансовых вложений для оплаты отопления а эффективность будет низкой.

Когда все произведено последовательно, соблюдая технологию, получится действительно качественная конструкция всего «пирога». Основание пола в комнате будет качественно прогреваться по всей площади. Комфорт и уют не уйдет из помещений, где устроена система.

Видео:

Видео:

Видео:

Видео:

Видео:

Монтаж водяного теплого пола — поэтапная инструкция

Монтаж водяного пола как метод обогрева помещений (кстати говоря, не только жилых), имеет ряд неоспоримых преимуществ перед радиаторной или конвекционной системой отопления. Во-первых, теплые полы обеспечивают прогрев помещения равномерным образом, причем направление прогрева снизу вверх благотворно для человеческого организма. Использование таких систем не наносит даже теоретического вреда здоровью – наоборот, водяной теплый пол снижает концентрацию пыли в воздухе и не сшит воздух, как его электрические аналоги. С эстетической точки зрения отсутствие громоздких радиаторов и батарей позволяет добиться дизайнерской привлекательности и расширяет жилое пространство. Экономически устройство водяного теплого пола  недешево – но это единовременные вложения. Эксплуатация качественно выполненных теплых полов с циркуляцией горячей воды продолжается несколько десятилетий, а обслуживание не требует больших материальных затрат.

1. Устройство теплого водяного пола
2. Монтаж водяного пола – поэтапная инструкция
3. Правила монтажа водяного пола

Конструктивно водяной пол представляет собой сеть из одного или нескольких контуров труб, вмонтированных в бетонную основу.  Возможно обустройство таких систем на деревянной основе, но эффективность теплопередачи при этом снижается и уменьшается выбор вариантов декоративной отделки. Циркулирующая в трубопроводах горячая вода прогревает пол и прилегающий к нему слой воздуха, обеспечивая тепло во всем помещении. Ходить в самую морозную погоду босиком по своей квартире возможно только при обогреве «теплыми полами» — ни один радиатор или тепловая пушка вам такого не позволят. Отделка верхней (рабочей) поверхности может быть самой различной. Керамическая плитка, ламинированные панели и другие покрытия могут вписаться в различные ремонтные концепции и при этом служить функциональным финишным покрытием для теплых полов.

Типовое устройство водяного теплого пола сравнивают со слоеным пирогом – очень меткая аналогия. Каждый слой «пирога» выполняет свою задачу, игнорирование любой составляющей не позволит получить качественную «выпечку» в этой ремонтной «кулинарии»:

• Основание. Оно должно быть бетонным. Допускается устройство водяных теплых полов на черновых деревянных полах, на песчаной или земляной засыпке (обычно при работе вне помещений) – но бетонное основание является наилучшим строительным решением, особенно в плане долгосрочной и надежной эксплуатации.
• Слой гидроизоляции. В большинстве случаев комбинируется с прокладкой демпферной ленты по периметру помещения для компенсации механических нагрузок.
• Слой теплоизоляции. Предназначена теплоизоляция для направленного действия теплового излучения – вверх, к финишному покрытию и для снижения нецелевого нагрева материала основания.
• Система контуров из труб. Главная часть любого водяного теплого пола, обеспечивает все его функциональные достоинства.
• Несущая прослойка. Трубы имеют достаточную прочность, но укладывать плитку или линолеум непосредственно на них нельзя. Кроме равномерного распределения давления, несущая прослойка из стяжки способствует прогреву всей поверхности пола, без локальных зон с высокой/низкой температурой.
• Финишное покрытие. Выполняет декоративно-эстетические задачи, должно обладать хорошими теплопроводящими качествами.

Еще до начала переоборудования системы отопления по методу водяных теплых полов важно учесть не только стоимость комплектующих и сроки работы. Следует принять во внимание размеры конструкции – различные варианты устройства водяного теплого пола имеют толщину от 80 до 160 мм. Конкретный размер зависит от диаметра используемых труб, вида утепления, толщины стяжки и пр., но в любом случае высота помещения уменьшится.

Рассмотрим основные этапы монтажа водяных полов с той степенью подробности, которая не мешает универсальности советов и рекомендаций.

1. Подготовка основания. Главным требованиями к основанию является его прочность, сухость и ровная поверхность (уклон не более пяти миллиметров на погонный метр). Если основание потеет или имеются потеки сырости – с ними нужно разбираться на самой ранней стадии работ. Повышенный сверх нормы перепад высот выравнивается стяжкой, именно поэтому бетонно-цементное основание предпочтительнее деревянного или песчаного. К дальнейшим этапам можно приступить только после полного отвердения выравнивающей стяжки.
2. Монтаж гидроизоляции. Наибольшее распространение получили гидроизоляционные полиэтиленовые пленки. Их толщина должна быть не менее 0.25 мм, многие специалисты-монтажники рекомендуют толщину от 0.4 мм. Нахлест полиэтиленовых полотнищ друг на друга должен быть существенным – не менее 12-15 см, его следует тщательно проклеить строительным скотчем. Кроме того, необходим припуск полиэтиленовой гидроизоляции на стены, ведь устройство водяного теплого пола предполагает  значительную толщину сооружаемой конструкции. Впоследствии излишек гидроизоляции на стенах можно срезать.
3. Укладка демпферной ленты. Этот этап монтажа водяных полов преследует две цели – снижает охлаждающе влияние вешних стен помещения и компенсирует расширение цементно-песчаных смесей при их заливке и высыхании. Производится специальными лентами по периметру помещения на всю высоту будущего пола.
4. Монтаж теплоизоляции. Сейчас имеется большой выбор готовых материалов для укладки теплоизоляционного слоя при устройстве водяных полов. Наилучшими качественными показателями характеризуется вспененный полистирол со слоем металлизированной фольги. Теплоотдача сквозь такую поверхность минимальна – наоборот, происходит эффективное отражение тепла к финишному покрытию. Вспененный полистирол бывает рулонный или листовой, его недостатком следует признать разве что значительную стоимость. Теплоизолирующий слой можно выполнить из профильных прессованных плит. У них имеются специальные углубления, облегчающие монтаж трубопроводов. Профильные плиты собираются аналогично с ламинированными панелями – в замок, быстро и практически без отходов. В любом случае на теплоизоляции лучше не экономить – качество теплых полов с циркуляцией горячей воды напрямую зависит от должного уровня теплоизолирующего слоя. Толщина теплоизоляции может достигать 50 мм и не должна быть меньше 15 мм, даже для самых новых фольгированных плит с высоким прессованием материала.
5. Укладка труб. Выполняется из трубных элементов двух типов – металлопластиковых и полиэтиленовых. Безусловным требованием является однотипность труб – стыковать один вид с другим недопустимо.

Металлопластиковые трубы предпочтительнее за счет высокой теплопередачи – от них пол прогревается лучше и быстрее. Полиэтиленовые трубы используются при многочисленных перегибах и вообще при сложном монтаже, они прочнее на изгиб, растяжение и внешнее давление. Читайте как сделать стяжку под теплый пол.

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

• Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.

• Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.

• Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.

• Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.

• Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.

• Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

• Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм², а размер ячеек – не менее 10 на 10 см
• Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
• Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей. Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении. При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице подробно описаны многие из наших самых популярных методов установки излучающих труб, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла.Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вам следует проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые предлагают использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть тепловых потерь в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

Установлена ​​алюминиевая теплообменная пластина.

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать вдвое больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Фотография алюминиевого световозвращающего барьера, установленного в одной балке перекрытия для водяного теплого пола.

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими тепловыми потерями, следует добавить R-19. Если нет, вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменников?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

В новостройках иногда используются подвесные плиты излучающего отопления.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой облегченную бетонную смесь или материал на основе гипса, называемый «гипербетон», который, по-видимому, является наиболее распространенным.

Как правило, это не лучший вариант для модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц в час на квадратный фут, тогда как на подвесных плитах мы можем получить до 40 британских тепловых единиц в час на квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые после факта решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

 112106
