Онлайн расчет длины нихромовой проволоки, спирали, для нагревателя

Для одного знакомого связиста расчет длины проволоки для нагревателя было мегазадачей. Он вообще не парился этим вопросом, а просто сопел и замерял сопротивление проволоки спирали омметром каждые двадцать-тридцать витков, весь окутанный сигаретным дымом от «Примы». И матерился, если наматывал слишком мало или много. Впрочем, мужик и специалист в телефонии он был классный.

На данном этапе жизни намотка обогревателей для меня не особо актуальна, но я все равно решила написать этот онлайн калькулятор расчета длины проволоки. Может кому-то будет полезен.

Для использования калькулятора вводим необходимые параметры обогревателя или электроплиты в соответствующие поля и нажимаем кнопку «Рассчитать длину проволоки для спирали нагревателя«.

Полученные результаты не учитывают рост электрического сопротивления проводника с ростом его температуры. Поэтому фактическая мощность (как и потребляемый ток от сети) всегда несколько ниже расчетных величин.

Требуемая мощность обогревателя или электроплиты
  Вт

Напряжение питания
  В

Выберете материал проволоки для намотки спирали
НихромКонстантанХромальФехраль

Выберете диаметр проволоки из стандартных промышленных размеров. Не забываем, что сечение и диаметр проволоки — разные понятия. Если не знаем диаметра — пользуемся микрометром или штангельциркулем. Интересно, для чего нужен нихром диаметром в 10 мм, что им вообще такое мотать? Наверно, детонатор для термоядерного реактора.

0.10.20.30.40.50.60.70.80.91.01.21.52.02.22.53.03.54.04.55.05.56.06.57.07.58.08.59.010.0  мм

Постоянный адрес страницы  http://nemezida.su/online_raschet_dlini_provoloki_plita_nagrevatel.htm

www.nemezida.su

Расчет нихромовой нити для 12 вольт. Расчет проволочного нагревателя электрической печи

Электрический паяльник, это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В. Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка. Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение

gkyzyl.ru

методика проведения вычислений, справочные таблицы

Наиболее значительной деталью электротепловой установки является нагревательный элемент. Основная составляющая часть приборов косвенного нагрева — резистор с высоким удельным сопротивлением. А одним из приоритетных материалов — хромоникелевый сплав. Так как сопротивление нихромовой проволоки высоко, этот материал занимает лидирующее место в качестве сырья для различных видов электротепловых установок. Расчёт нагревателя из нихромовой проволоки проводят с целью определения размеров нагревательного элемента.

Основные понятия

В целом производить расчёт нагревательного элемента из нихрома необходимо по четырём вычислениям: гидравлическому, механическому, тепловому и электрическому. Но обычно подсчёты проводят лишь в два этапа: по тепловым и электрическим показателям.

К тепловым характеристикам относятся:

• тепловая изоляция;
• коэффициент полезного действия по теплоте;
• необходимая теплоотдающая поверхность.

Основной целью расчёта нихрома является определение геометрических размеров нагревательного сопротивления.

К электрическим параметрам обогревателей являются:

• напряжение питания;
• способ регулирования мощности;
• коэффициент мощности и электрический коэффициент полезного действия.

При выборе питающего напряжения для устройств обогрева отдают предпочтение тому, что несёт минимальную угрозу животным и обслуживающему персоналу. Напряжение сети в установках сельского хозяйства составляет 380/200 вольт с частотой тока 50 Герц. В случае применения электроустановок в особо сырых помещениях, при повышенной электроопасности напряжение следует снизить. Его значение должно не превышать 12, 24, 36 вольт.

Регулировать температуру и мощность нагревателя можно двумя способами:

• меняя напряжение;
• переменой величины сопротивления.

Наиболее распространённым способом изменять мощность является включение в работу определённого числа секций трехфазной установки. В современных нагревательных установках мощность меняют регулировкой напряжения с помощью тиристоров.

Расчёт по рабочему току основан на табличной зависимости, которая связывает токовую нагрузку на проводник из нихрома, его площадь сечения и температуру.

Табличные данные были составлены для проволоки из нихрома, которая натягивалась в воздухе без учёта колебаний и вибраций при температуре 20 °C.

Для того чтобы перейти к реальным условиям, в расчётах необходимо использовать поправочные коэффициенты.

Алгоритм расчёта для однофазных установок

Расчёт спирали из нихрома следует проводить поэтапно, используя начальные сведения о нагревателе: необходимая мощность и марка нихрома.

Мощность одной секции:

Рс = Р/ (mn)

P — мощность установки, Вт;

m — количество фаз, для однофазной m = 1;

n — число секций в одной фазе, для установок мощностью около 1 квт n = 1.

Рабочий ток одной секции нагревателя:

Ic = P с/(Un)

U — напряжение сети, для однофазных установок U = 220 в

Расчётная температура проволоки:

θр = θд/(Км Кс)

θд — допустимая рабочая температура, выбирается из таблицы 1 в зависимости от материала, °C.

Таблица 1 — Параметры материалов для электрических нагревателей.

Материал	Удельное сопротивление при 20 °C, x10-6Ом·м	Температурный коэффициент сопротивления, x10— 6 °C -1	Допустимая рабочая температура, °C	Температура плавления, °C
Нихром двойной (Х20Н80-Н)	1,1	16,5	1200	1400
Нихром тройной (Х15Н60-Н)	1,1	16,3	1100	1390

Км — коэффициент монтажа, выбирают из таблицы 2 в зависимости от конструктивного исполнения.

Таблица 2 — Коэффициент монтажа для некоторых видов конструкций нагревателей в спокойном потоке воздуха.

Конструктивное исполнение нагревателя	Км
Провод при горизонтальном размещении	1,0
Спираль из провода без тепловой изоляции	0,8 — 0,9
Спираль из провода на огнеупорном каркасе	0,7
Провод на огнеупорном каркасе	0,6 — 0,7
Нагревательные сопротивления между двумя слоями тепловой изоляции	0,5
Нагревательные сопротивления с хорошей тепловой изоляцией	0,3 — 0,4

Роль коэффициента монтажа в том, что он даёт возможность учитывать повышение температуры нагревателя в реальных условиях по сравнению с данными справочной таблицы.

Кс — коэффициент окружающей среды, определяется из таблицы 3.

Таблица 3 — Коэффициент поправки на некоторые условия окружающей среды.

Условия окружающей среды	Кс
Спираль из провода в потоке воздуха со скоростью движения, м /с
3	1,8
5	2,1
10	3,1
Нагревательный элемент в неподвижной воде	2,5
Нагревательный элемент в потоке воды	3,0−3,5

Коэффициент среды даёт поправку на улучшение теплоотдачи из-за условий окружающей среды. Поэтому реальные результаты расчётов будут немного отличаться от табличных значений.

Диаметр d, мм и площадь поперечного сечения S, мм ² выбирается по рабочему току и расчётной температуре из таблицы 4

Таблица 4 — Допустимая нагрузка на нихромовую проволоку при 20 °C, подвешенную в спокойном воздухе горизонтально.

Длина проволоки одной секции:

L = (U ф²S*10^-6)/(ρ 20 [1+α(θ р -20)] Рс x10³)

ρ 20 — удельное сопротивление при температуре 20 °C, выбирается из таблицы 1;

α — температурный коэффициент сопротивления, определяется из соответствующего столбца в таблице 1.

Диаметр спирали:

D = (6…10) d, мм.

Определяем шаг спирали:

h = (2…4) d, мм

Шаг спирали влияет на производительность работы. При его больших значениях теплоотдача увеличивается.

Количество витков спирали

W = (lx10³)/ (√h²+(πD)²)

Длина спирали:

L = h W x10^-3

Если назначением проволочного нагревателя является повышение температуры жидкости, рабочий ток увеличивают в 1,5 раза от расчётного значения. В случае расчёта нагревателя с закрытым типом рабочий ток рекомендуется снизить в 1,2 раза.

Классификация нагревателей по температуре

Нагреватели по предельно допустимой температуре подразделяются на пять классов:

1. 200° C. В этом диапазоне температур наиболее широко распространено использование трубчатых электрических нагревателей. Для того чтобы в рабочем пространстве соблюдалась оптимальная температура, при монтаже ТЕНов необходимо уделить внимание их правильному расположению.
2. От 200 до 400° C. Используются ленточные нагреватели. Для создания необходимой температуры в рабочей камере охватывают весь её периметр.
3. От 400 до 600° C. Материалом для нагревателей должен служить лишь резистивный элемент высокого сопротивления. Распространёнными являются константан, фехраль, нихром. С целью обеспечения необходимой температуры нагреватель должен быть открытым для доступа воздуха. Поэтому расположен внутри или снаружи трубки.
4. От 600 до 1250° C. В печах старого образца используется нихром. Но в этом диапазоне температур он значительно уступает сплаву из алюминия, железа и хрома (фехрали). Поэтому в более современных образцах печей нихром заменён фехралью.
5. От 1250 до 1700° C. Высокотемпературные нагреватели изготавливают из дисилицида молибдена, карбида кремния. Основным недостатком обогревателей является их дефицит и высокая стоимость.

Параметры, способствующие неполадкам

Наиболее велика вероятность выхода из строя электрических нагревателей вследствие окисления поверхности нагревательного сопротивления.

Факторы, которые влияют на скорость разрушения нагревателя:

• рабочая температура;
• условия окружающей среды, в которых работает нагреватель;
• частота включений.

Из-за того, что электронагревательные установки работают с превышением допустимых значений этих параметров, происходят наиболее частые поломки: обгорание контактов, нарушение механической прочности нихромовой проволоки.

Ремонт нагревательного элемента из нихрома осуществляется с помощью пайки или скручивания.

220v.guru

Как рассчитать нихромовую спираль на 12 вольт: нихром провод

Онлайн расчет нихромовой проволоки для нагревателя

Применение нихромовых проволок в качестве нагревательных элементов обусловлено сочетанием следующих характеристик этих сплавов:

— высоких показателей жаростойкости сплавов никеля с хромом;
— высоким удельным электрическим сопротивлением;
— хорошей пластичностью;
— низким температурным коэффициентом электрического сопротивления.

Предложенный калькулятор может быть использован для подсчета и примерной оценки необходимой длины нихромовой проволоки наиболее распространенных в настоящее время марок Х20Н80, Х20Н80-Н и Х15Н60 для нагревателей.

Для расчета потребуются следующие данные: желаемая мощность нагревателя. питающее напряжение и стандартное значение диаметра используемой проволоки.

Вначале, исходя из заданных параметров определяется сила тока (I=P/U). Далее, производится расчет сопротивления всего нагревательного элемента (R=U/I).

Затем, используя данные удельного электрического сопротивления (ρ) упомянутых выше марок проволоки находим ее необходимую длину (l=SR/ρ), которая обеспечит сопротивление нагревателя R.

После проведения расчета рекомендуется убедиться в соответствии полученного расчетного тока его допустимому значению из приведенной ниже таблицы:

Если полученный ток превышает допустимый, необходимо повторить расчет, выбрав большее значение диаметра нихромовой проволоки или снизив мощность нагревательного элемента.

Обязательно следует учесть, что допустимые значения тока в зависимости от выбранного диаметра проволоки и температуры нагрева, приведенные в таблице стоит рассматривать для нагревателей, закрепленных в горизонтальном состоянии в воздушной среде.

Так, в случае если спираль погружена в нагреваемую жидкость, то допустимый ток может быть увеличен в 1,1-1,5 раза, а закрытое расположение спирали в связи с гораздо худшим охлаждением наоборот, предполагает уменьшение допустимого тока в 1,2-1,5 раза.

Электрические нагревательные элементы, ТЭНы, виды, конструкции, подключение и проверка

Электрические нагревательные элементы применяются в бытовой и промышленной технике. Применение различных нагревателей известно всем. Это электрические плиты, жарочные шкафы и духовки, электрокофеварки, электрические чайники и отопительные приборы всевозможных конструкций.

Электрические водонагреватели, чаще именуемые бойлерами, тоже содержат нагревательные элементы. Основой многих нагревательных элементов служит проволока с высоким электрическим сопротивлением. И чаще всего эта проволока изготовлена из нихрома.

Открытая нихромовая спираль

Самым старым нагревательным элементом является, пожалуй, обычная нихромовая спираль. Когда-то давно, в ходу были самодельные электрические плитки, кипятильники для воды и обогреватели типа «козёл». Имея под рукой нихромовый провод, которым можно было «разжиться» на производстве, изготовить спираль требуемой мощности не представляло никаких проблем.

Конец провода нужной длины вставляется в пропил воротка, сам провод пропускается между двумя деревянными брусками. Тиски нужно зажать так, чтобы вся конструкция держалась, как показано на рисунке. Усилие зажима должно быть таким, чтобы провод проходил сквозь бруски с некоторым усилием. Если усилие зажима будет велико, то провод попросту оборвется.

Рисунок 1. Навивка нихромовой спирали

Вращением воротка проволока протаскивается сквозь деревянные бруски, и аккуратно, виток к витку, укладывается на металлический стержень. В арсенале электриков был целый набор воротков различного диаметра от 1,5 до 10 мм, что позволяло навивать спирали на все случаи жизни.

Известно было, какого диаметра провод и какая длина требуется для намотки спирали нужной мощности. Эти магические числа до сих пор можно найти в сети интернет. На рисунке 2 показана таблица, где приведены данные о спиралях различной мощности при напряжении питания 220В.

Рисунок 2. Расчет электрической спирали нагревательного элемента (для увеличения нажмите на рисунок)

Здесь все просто и понятно. Задавшись требуемой мощностью и диаметром нихромового провода, имеющимся под рукой, остается только отрезать кусок нужной длины и навить его на оправку соответствующего диаметра. При этом в таблице указана длина получившейся спирали. А что делать, если имеется провод с диаметром не указанным в таблице? В этом случае спираль придется просто рассчитать.

Как рассчитать нихромовую спираль

При необходимости рассчитать спираль достаточно просто. В качестве примера приведен расчет спирали из нихромовой проволоки диаметром 0,45мм (такого диаметра в таблице нет) мощностью 600Вт на напряжение 220В. Все расчеты выполняются по закону Ома.

О том, как перевести амперы в ватты и, наоборот, ватты в амперы:

Сколько в ампере ватт, как перевести амперы в ватты и киловатты

Сначала следует рассчитать ток, потребляемый спиралью.

I = P/U = 600/220 = 2,72 A

Для этого достаточно заданную мощность поделить на напряжение и получить величину тока, проходящего через спираль. Мощность в ваттах, напряжение в вольтах, результат в амперах. Все согласно системе СИ.

По известному теперь току рассчитать требуемое сопротивление спирали достаточно просто: R = U/I = 220/2,72 = 81 Ом

Формула для подсчета сопротивления проводника R=ρ*L/S,

где ρ – удельное сопротивление проводника (для нихрома 1.0÷1.2 Ом•мм2/м), L — длина проводника в метрах, S – сечение проводника в квадратных миллиметрах. Для проводника диаметром 0,45 мм сечение составит 0,159 мм2.

Отсюда L = S * R / ρ = 0.159 * 81 / 1.1 = 1170 мм, или 11,7 м.

В общем, получается не столь уж сложный расчет. Да собственно и изготовление спирали не так уж и сложно, что, несомненно, является достоинством обычных нихромовых спиралей. Но это достоинство перекрывается множеством недостатков, присущих открытым спиралям.

Прежде всего, это достаточно высокая температура нагрева – 700…800˚C. Нагретая спираль имеет слабое красное свечение, случайное прикосновение к ней может причинить ожог. Кроме того возможно поражение электрическим током. Раскаленная спираль выжигает кислород воздуха, привлекает к себе пылинки, которые выгорая, дают весьма неприятный аромат.

Но главным недостатком открытых спиралей следует считать их высокую пожароопасность. Поэтому пожарная охрана попросту запрещает применение обогревателей с открытой спиралью. К таким обогревателям, прежде всего, относится, так называемый «козел», конструкция которого показана на рисунке 3.

Рисунок 3. Самодельный обогреватель «козел»

Вот такой вот получился дикий «козел»: сделан он нарочито небрежно, просто, даже очень плохо. Пожара с таким обогревателем ждать придется недолго. Более совершенная конструкция подобного отопительного прибора показана на рисунке 4.

Рисунок 4. «Козел» домашний

Нетрудно видеть, что спираль закрыта металлическим кожухом, именно это предотвращает прикосновение к разогретым токоведущим частям. Пожароопасность такого устройства намного меньше, чем показанного на предыдущем рисунке.

Смотрите по этой теме: Почему опасны «козел» и самодельный кипятильник

Когда-то давно в СССР выпускались обогреватели-рефлекторы. В центре никелированного отражателя имелся керамический патрон, в который наподобие лампочки с цоколем E27, вворачивался нагреватель мощностью 500Вт. Пожароопасность такого рефлектора тоже очень высока. Ну, вот как-то не задумывались в те времена, к чему может привести использование таких обогревателей.

Рисунок 5. Обогреватель рефлекторного типа

Совершенно очевидно, что различные обогреватели с открытой спиралью можно, вопреки требованиям пожарной инспекции, использовать лишь под неусыпным присмотром: ушел из помещения – выключи обогреватель! Еще лучше просто отказаться от использования обогревателей подобного типа.

Нагревательные элементы с закрытой спиралью

Чтобы избавиться от открытой спирали, были изобретены Трубчатые Электрические Нагреватели – ТЭНы. Конструкция ТЭНа показана на рисунке 6.

Рисунок 6. Конструкция ТЭНа

Нихромовая спираль 1 спрятана внутри тонкостенной металлической трубки 2. Спираль изолирована от трубки наполнителем 3 с высокой теплопроводностью и высоким электрическим сопротивлением. В качестве наполнителя чаще всего применяется периклаз (кристаллическая смесь окиси магния MgO, иногда с примесями других окислов).

После заполнения изолирующим составом трубку опрессовывают, и под большим давлением периклаз превращается в монолит. После такой операции спираль жестко фиксируется, поэтому электрический контакт с корпусом – трубкой исключен полностью. Конструкция получается настолько прочной, что любой ТЭН можно изгибать, если того требует конструкция отопительного прибора. Некоторые ТЭНы имеют весьма причудливую форму.

Спираль соединяется с металлическими выводами 4, которые выходят наружу через изоляторы 5. Подводящие провода присоединяются к резьбовым концам выводов 4 с помощью гаек и шайб 7. Крепление ТЭНов в корпусе устройства осуществляется при помощи гаек и шайб 6, обеспечивающих, при необходимости, герметичность соединения.

При соблюдении условий эксплуатации подобная конструкция достаточно надежна и долговечна. Именно это и привело к весьма широкому применению ТЭНов в устройствах различного назначения и конструкции.

По условиям эксплуатации ТЭНы делятся на две большие группы: воздушные и водяные. Но это просто такое название. На самом деле воздушные ТЭНы предназначены для работы в различных газовых средах. Даже обычный атмосферный воздух является смесью нескольких газов: кислорода, азота, углекислого газа, имеются даже примеси аргона, неона, криптона и т.д.

Воздушная среда бывает самой разнообразной. Это может быть спокойный атмосферный воздух или поток воздуха, движущийся со скоростью до нескольких метров в секунду, как в тепловентиляторах или тепловых пушках.

Разогрев оболочки ТЭНа может достигать 450 ˚C и даже более. Поэтому для изготовления внешней трубчатой оболочки применяются различные материалы. Это может быть обычная углеродистая сталь, нержавеющая сталь или жаропрочная, жаростойкая сталь. Все зависит от окружающей среды.

Для улучшения теплоотдачи некоторые ТЭНы снабжаются ребрами на трубках в виде навитой металлической ленты. Такие нагреватели называются оребренными. Применение таких элементов наиболее целесообразно в движущейся воздушной среде, например, в тепловентиляторах и тепловых пушках.

Водяные ТЭНы также применяются не обязательно в воде, это общее название различных жидкостных сред. Это может быть масло, мазут и даже различные агрессивные жидкости. Жидкостные ТЭНы применяются в электрических котлах, дистилляторах, электрических опреснителях морской воды и просто в титанах для кипячения питьевой воды.

Теплопроводность и теплоемкость воды намного выше, нежели у воздуха и других газовых сред, что обеспечивает, по сравнению с воздушной средой, лучший, более быстрый, отвод тепла от ТЭНа. Поэтому при одинаковой электрической мощности водяной нагреватель имеет меньшие геометрические размеры.

Тут можно привести простой пример: при выкипании воды в обычном электрическом чайнике ТЭН может разогреться докрасна, после чего прогореть до дыр. Такую же картину можно наблюдать и с обычными кипятильниками, предназначенными для кипячения воды в стакане или в ведре.

Приведенный пример наглядно говорит о том, что водяные ТЭНы ни в коем случае нельзя применять для работы в воздушной среде. Воздушные ТЭНы для нагрева воды использовать можно, вот только придется долго ждать, пока вода закипит.

Не на пользу водяным ТЭНам пойдет и слой накипи, образующийся в процессе работы. Накипь, как правило, имеет пористую структуру, и ее теплопроводность невелика. Поэтому тепло, выделяемое спиралью, в жидкость уходит плохо, зато сама спираль внутри нагревателя разогревается до весьма высокой температуры, что рано или поздно приведет к ее перегоранию.

Чтобы такого не произошло, желательно периодически очищать ТЭНы с помощью различных химических средств. Например, в телевизионной рекламе для защиты нагревателей стиральных машин рекомендуется средство «Calgon». Хотя по поводу этого средства существует множество самых различных мнений.

Как избавиться от накипи

Кроме химических средств для защиты от накипи используются различные устройства. Прежде всего, это магнитные преобразователи воды. В мощном магнитном поле кристаллы «жестких» солей меняют свою структуру, превращаются в хлопья, становятся мельче. Из таких хлопьев накипь образуется менее активно, большая часть хлопьев просто вымывается потоком воды. Этим и достигается защита нагревателей и трубопроводов от накипи. Магнитные фильтры-преобразователи выпускаются многими зарубежными фирмами, такие фирмы существуют и в России. Подобные фильтры выпускаются как врезного, так и накладного типа.

Электронные умягчители воды

В последнее время все более популярными становятся электронные умягчители воды. Внешне все выглядит очень просто. На трубу устанавливается небольшая коробочка, из которой выходят провода-антенны. Провода накручиваются вокруг трубы, при этом даже не надо счищать краску. Установить прибор можно в любом доступном месте, как показано на рисунке 7.

Рисунок 7. Электронный умягчитель воды

Единственное, что потребуется для подключения прибора, это розетка на 220В. Прибор рассчитан на долговременное включение, его не надо периодически отключать, поскольку выключение приведет к тому, что вода снова станет жесткой, опять будет образовываться накипь.

Принцип работы прибора сводится к излучению колебаний в диапазоне ультразвуковых частот, которые могут достигать до 50КГц. Частота колебаний регулируется с помощью пульта управления прибора. Излучения производятся пакетами по нескольку раз в секунду, что достигается использованием встроенного микроконтроллера. Мощность колебаний невелика, поэтому никакой угрозы для здоровья человека подобные приборы не представляют.

Целесообразность установки подобных приборов определить достаточно легко. Все сводится к тому, чтобы определить, насколько жесткая вода течет из водопроводной трубы. Тут даже не надо никаких «заумных» приборов: если после мытья ваша кожа становится сухой, от брызг воды на кафельной плитке появляются белые разводы, в чайнике появляется накипь, стиральная машина стирает медленнее, чем в начале эксплуатации – однозначно из крана течет жесткая вода. Все это может привести к выходу из строя нагревательных элементов, и, следовательно, самих чайников или стиральных машин.

Жесткая вода плохо растворяет различные моющие средства – от обычного мыла до супермодных стиральных порошков. В результате порошков приходится класть больше, но это помогает мало, так как кристаллы солей жесткости задерживаются в тканях, качество стирки оставляет желать лучшего. Все перечисленные признаки жесткости воды красноречиво говорят о том, что необходимо устанавливать умягчители воды.

Подключение и проверка ТЭНов

При подключении ТЭНа должен использоваться провод подходящего сечения. Здесь все зависит от тока, протекающего через ТЭН. Чаще всего известны два параметра. Это мощность самого нагревателя и напряжение питания. Для того, чтобы определить ток, достаточно разделить мощность на напряжение питания.

Простой пример. Пусть имеется ТЭН мощностью 1КВт (1000Вт) на напряжение питания 220В. Для такого нагревателя получается, что ток составит

I = P/U = 1000/220 = 4,545A.

Согласно таблицам, размещенным в ПУЭ, такой ток может обеспечить провод сечением 0,5мм2 (11А), но с целью обеспечения механической прочности лучше применить провод сечением не менее 2,5мм2. Как раз таким проводом чаще всего выполняется подвод электричества к розеткам.

Но перед тем, как производить подключение, следует убедиться в исправности даже нового, только что купленного ТЭНа. Прежде всего, надо измерить его сопротивление и проверить целостность изоляции. Сопротивление ТЭНа достаточно просто рассчитать. Для этого надо напряжение питания возвести в квадрат, и поделить на мощность. Например, для нагревателя мощностью 1000Вт этот расчет выглядит так:

220*220/1000=48,4Ом.

Такое сопротивление должен показать мультиметр при подключении его к выводам ТЭНа. Если же спираль оборвана, то, естественно, мультиметр покажет обрыв. Если взять ТЭН иной мощности, то сопротивление, естественно, будет другим.

Для проверки целостности изоляции следует измерить сопротивление между любым из выводов и металлическим корпусом ТЭНа. Сопротивление наполнителя-изолятора таково, что на любом пределе измерений мультиметр должен показать обрыв. Если окажется, что сопротивление равно нулю, то спираль имеет контакт с металлическим корпусом нагревателя. Такое может случиться даже с новым, только купленным ТЭНом.

Вообще для проверки изоляции применяется специальный прибор мегаомметр, но не всегда и не у всех он есть под рукой. Так что вполне подойдет и проверка обычным мультиметром. Хотя бы такую проверку надо сделать обязательно.

Как уже было сказано, ТЭНы можно изгибать даже после наполнения изолятором. Существуют нагреватели самой разнообразной формы: в виде прямой трубки, U-образные, свернутые в кольцо, змейку или спираль. Все зависит от устройства нагревательного прибора, в который предполагается установить ТЭН. Например, в проточном водонагревателе стиральной машины применяются ТЭНы свитые в спираль.

Некоторые ТЭНы имеют элементы защиты. Самая простая защита это термопредохранитель. Уж если он сгорел, то приходится менять весь ТЭН, но до пожара дело не дойдет. Есть и более сложная система защиты, позволяющая использовать ТЭН после ее срабатывания.

Одной из таких защит является защита на основе биметаллической пластины: тепло от перегретого ТЭНа изгибает биметаллическую пластину, которая размыкает контакт и обесточивает нагревательный элемент. После того, как температура снизится до допустимого значения, биметаллическая пластина разгибается, контакт замыкается и ТЭН снова готов к работе.

ТЭНы с терморегулятором

При отсутствии горячего водоснабжения приходится пользоваться бойлерами. Конструкция бойлеров достаточно проста. Это металлическая емкость, спрятанная в «шубу» из теплоизолятора, поверх которого находится декоративный металлический корпус. В корпус же врезан термометр, показывающий температуру воды. Конструкция бойлера показана на рисунке 8.

Рисунок 8. Бойлер накопительного типа

Некоторые бойлеры содержат магниевый анод. Его назначение защита от коррозии нагревателя и внутреннего бака бойлера. Магниевый анод является расходным материалом, его приходится периодически менять при обслуживании бойлера. Но в некоторых бойлерах, видимо, дешевой ценовой категории, такая защита не предусмотрена.

В качестве нагревательного элемента в бойлерах применяется ТЭН с терморегулятором, конструкция одного из них показана на рисунке 9.

Рисунок 9. ТЭН с терморегулятором

В пластмассовой коробке расположен микровыключатель, который срабатывает от жидкостного термодатчика (прямая трубка рядом с ТЭНом). Форма собственно ТЭНа может быть самой разнообразной, на рисунке показана самая простая. Все зависит от мощности и конструкции бойлера. Степень нагрева регулируется за счет положения механического контакта, управляемого белой круглой рукояткой, расположенной внизу коробки. Здесь же находятся клеммы для подвода электрического тока. Крепление нагревателя производится при помощи резьбы.

Мокрые и сухие ТЭНы

Подобный нагреватель находится в непосредственном контакте с водой, поэтому такой ТЭН называют «мокрым». Срок службы «мокрого» ТЭНа находится в пределах 2…5 лет, после чего его приходится менять. В общем-то, срок службы невелик.

Для увеличения срока службы нагревательного элемента и всего бойлера в целом французской компанией Atlantic в 90-х годах прошлого века была разработана конструкция «сухого» ТЭНа. Если сказать проще, то нагреватель был спрятан в металлическую защитную колбу, исключающую прямой контакт с водой: нагревательный элемент греется внутри колбы, которая передает тепло воде.

Естественно, что температура колбы намного ниже, чем собственно ТЭНа, поэтому образование накипи при той же жесткости воды происходит не столь интенсивно, в воду передается большее количество тепла. Срок службы таких нагревателей достигает 10…15 лет. Сказанное справедливо для хороших условий эксплуатации, прежде всего стабильности напряжения питания. Но даже и в хороших условиях «сухие» ТЭНы тоже вырабатывают свой ресурс, и их приходится менять.

Вот здесь обнаруживается еще одно достоинство технологии «сухого» ТЭНа: при замене нагревателя нет никакой необходимости сливать воду из бойлера, для чего следует отключать его от трубопровода. Достаточно просто вывернуть нагреватель и заменить его на новый.

Компания Atlantic, конечно же, запатентовала свое изобретение, после чего стала продавать лицензию другим фирмам. В настоящее время бойлеры с «сухим» нагревательным элементом выпускают и другие фирмы, например, Electrolux и Gorenje. Конструкция бойлера с «сухим» ТЭНом показана на рисунке 10.

Рисунок 10. Бойлер с «сухим» нагревателем

Кстати, на рисунке показан бойлер с керамическим стеатитовым нагревателем. Устройство такого нагревателя показано на рисунке 11.

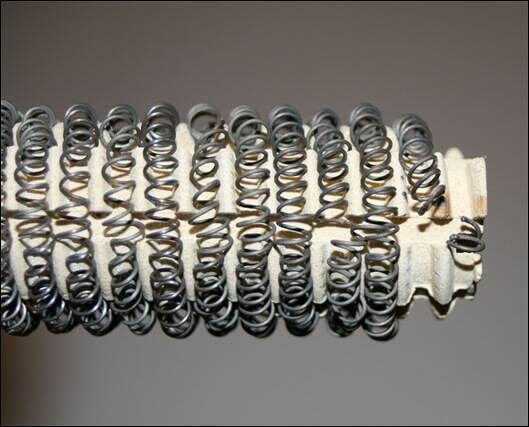

Рисунок 11. Керамический нагреватель

На керамическом основании закреплена обычная открытая спираль из проволоки с высоким сопротивлением. Температура нагрева спирали достигает 800 градусов и передается в окружающую среду (воздух под защитной оболочкой) конвекцией и теплоизлучением. Естественно, что такой нагреватель применительно к бойлерам может работать только в защитной оболочке, в воздушной среде, прямой контакт с водой попросту исключен.

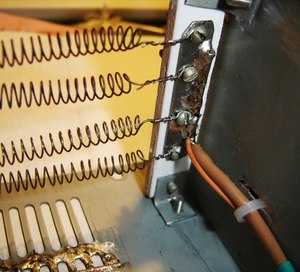

Спираль может быть намотана в несколько секций, о чем говорит наличие нескольких клемм для подключения. Это позволяет менять мощность нагревателя. Максимальная удельная мощность подобных нагревателей не превышает 9Вт/см2.

Условием нормальной работы такого нагревателя является отсутствие механических нагрузок, изгибов и вибраций. На поверхности не должно быть загрязнений в виде ржавчины и масляных пятен. И, конечно же, чем более стабильным будет напряжение питания, без выбросов и скачков, тем более долговечна работа нагревателя.

Но электротехника не стоит на месте. Технологии развиваются, усовершенствуются, поэтому кроме ТЭНов в настоящее время разработаны и успешно применяются самые разнообразные нагревательные элементы. Это керамические нагревательные элементы, карбоновые нагревательные элементы, инфракрасные нагревательные элементы, но это будет темой для другой статьи.

Продолжение статьи: Современные нагревательные элементы

Основные понятия

В целом производить расчёт нагревательного элемента из нихрома необходимо по четырём вычислениям: гидравлическому, механическому, тепловому и электрическому. Но обычно подсчёты проводят лишь в два этапа: по тепловым и электрическим показателям.

К тепловым характеристикам относятся:

• тепловая изоляция;
• коэффициент полезного действия по теплоте;
• необходимая теплоотдающая поверхность.

Основной целью расчёта нихрома является определение геометрических размеров нагревательного сопротивления.

К электрическим параметрам обогревателей являются:

• напряжение питания;
• способ регулирования мощности;
• коэффициент мощности и электрический коэффициент полезного действия.

При выборе питающего напряжения для устройств обогрева отдают предпочтение тому, что несёт минимальную угрозу животным и обслуживающему персоналу. Напряжение сети в установках сельского хозяйства составляет 380/200 вольт с частотой тока 50 Герц. В случае применения электроустановок в особо сырых помещениях, при повышенной электроопасности напряжение следует снизить. Его значение должно не превышать 12, 24, 36 вольт.

Регулировать температуру и мощность нагревателя можно двумя способами:

• меняя напряжение;
• переменой величины сопротивления.

Наиболее распространённым способом изменять мощность является включение в работу определённого числа секций трехфазной установки. В современных нагревательных установках мощность меняют регулировкой напряжения с помощью тиристоров.

Расчёт по рабочему току основан на табличной зависимости, которая связывает токовую нагрузку на проводник из нихрома, его площадь сечения и температуру.

Табличные данные были составлены для проволоки из нихрома, которая натягивалась в воздухе без учёта колебаний и вибраций при температуре 20 °C.

Для того чтобы перейти к реальным условиям, в расчётах необходимо использовать поправочные коэффициенты.

Алгоритм расчёта для однофазных установок

Расчёт спирали из нихрома следует проводить поэтапно, используя начальные сведения о нагревателе: необходимая мощность и марка нихрома.

Мощность одной секции:

Рс = Р/ (mn)

P — мощность установки, Вт;

m — количество фаз, для однофазной m = 1;

n — число секций в одной фазе, для установок мощностью около 1 квт n = 1.

Рабочий ток одной секции нагревателя:

Ic = P с/(Un)

U — напряжение сети, для однофазных установок U = 220 в

Расчётная температура проволоки:

θр = θд/(Км Кс)

θд — допустимая рабочая температура, выбирается из таблицы 1 в зависимости от материала, °C.

Таблица 1 — Параметры материалов для электрических нагревателей.

Материал	Удельное сопротивление при 20 °C, x10-6Ом·м	Температурный коэффициент сопротивления, x10— 6 °C -1	Допустимая рабочая температура, °C	Температура плавления, °C
Нихром двойной (Х20Н80-Н)	1,1	16,5	1200	1400
Нихром тройной (Х15Н60-Н)	1,1	16,3	1100	1390

Км — коэффициент монтажа, выбирают из таблицы 2 в зависимости от конструктивного исполнения.

Таблица 2 — Коэффициент монтажа для некоторых видов конструкций нагревателей в спокойном потоке воздуха.

Конструктивное исполнение нагревателя	Км
Провод при горизонтальном размещении	1,0
Спираль из провода без тепловой изоляции	0,8 — 0,9
Спираль из провода на огнеупорном каркасе	0,7
Провод на огнеупорном каркасе	0,6 — 0,7
Нагревательные сопротивления между двумя слоями тепловой изоляции	0,5
Нагревательные сопротивления с хорошей тепловой изоляцией	0,3 — 0,4

Роль коэффициента монтажа в том, что он даёт возможность учитывать повышение температуры нагревателя в реальных условиях по сравнению с данными справочной таблицы.

Кс — коэффициент окружающей среды, определяется из таблицы 3.

Таблица 3 — Коэффициент поправки на некоторые условия окружающей среды.

Условия окружающей среды	Кс
Спираль из провода в потоке воздуха со скоростью движения, м /с
3	1,8
5	2,1
10	3,1
Нагревательный элемент в неподвижной воде	2,5
Нагревательный элемент в потоке воды	3,0−3,5

Коэффициент среды даёт поправку на улучшение теплоотдачи из-за условий окружающей среды. Поэтому реальные результаты расчётов будут немного отличаться от табличных значений.

Диаметр d, мм и площадь поперечного сечения S, мм 2 выбирается по рабочему току и расчётной температуре из таблицы 4

Таблица 4 — Допустимая нагрузка на нихромовую проволоку при 20 °C, подвешенную в спокойном воздухе горизонтально.

Длина проволоки одной секции:

L = (U ф2S*10-6)/(ρ 20 Рс x103)

ρ 20 — удельное сопротивление при температуре 20 °C, выбирается из таблицы 1;

α — температурный коэффициент сопротивления, определяется из соответствующего столбца в таблице 1.

Диаметр спирали:

D = (6…10) d, мм.

Определяем шаг спирали:

h = (2…4) d, мм

Шаг спирали влияет на производительность работы. При его больших значениях теплоотдача увеличивается.

Количество витков спирали

W = (lx103)/ (√h3+(πD)2)

Длина спирали:

L = h W x10-3

Если назначением проволочного нагревателя является повышение температуры жидкости, рабочий ток увеличивают в 1,5 раза от расчётного значения. В случае расчёта нагревателя с закрытым типом рабочий ток рекомендуется снизить в 1,2 раза.

Классификация нагревателей по температуре

Нагреватели по предельно допустимой температуре подразделяются на пять классов:

1. 200° C. В этом диапазоне температур наиболее широко распространено использование трубчатых электрических нагревателей. Для того чтобы в рабочем пространстве соблюдалась оптимальная температура, при монтаже ТЕНов необходимо уделить внимание их правильному расположению.
2. От 200 до 400° C. Используются ленточные нагреватели. Для создания необходимой температуры в рабочей камере охватывают весь её периметр.
3. От 400 до 600° C. Материалом для нагревателей должен служить лишь резистивный элемент высокого сопротивления. Распространёнными являются константан, фехраль, нихром. С целью обеспечения необходимой температуры нагреватель должен быть открытым для доступа воздуха. Поэтому расположен внутри или снаружи трубки.
4. От 600 до 1250° C. В печах старого образца используется нихром. Но в этом диапазоне температур он значительно уступает сплаву из алюминия, железа и хрома (фехрали). Поэтому в более современных образцах печей нихром заменён фехралью.
5. От 1250 до 1700° C. Высокотемпературные нагреватели изготавливают из дисилицида молибдена, карбида кремния. Основным недостатком обогревателей является их дефицит и высокая стоимость.

Можно ли заменить сгоревшую нихромовую спираль?

В промышленности и быту не обойтись без электрических нагревательных приборов, особенно в осенне-зимний период. Хотя к ним относятся не только обогреватели, но и электроплиты, кофеварки и чайники и многие другие полезные приборы. Нихромовая спираль является важным их элементом, ведь именно она осуществляет нагрев. Если спираль сгорела, то вовсе не обязательно выбрасывать вашу любимую кофеварку. Достаточно лишь купить нагревательный элемент, и вы снова будете пить по утром свой любимый кофе.

Спирали нихромовые изготовлены из материала имеющего высокое электрическое сопротивление. Заменить сгоревшую спираль своими силами можно, но все же нежелательно. Лучше обратиться к специалистам, ведь электроприборы должны быть безопасными в эксплуатации, а это не всегда под силу обеспечить человеку без технического образования.

Покупая нихромовую спираль, учитывают ее главный параметр – электрическую мощность. В оптово-розничном магазине «Усадьба142» вы найдете самый широкий ассортимент этих изделий. А если вы не уверены, какая спираль вам необходима, наши опытные специалисты готовы помочь вам в выборе.

svyazist-izh.ru

Расчет нихромовой спирали 12 вольт

Расскажи всем! Исследование выдвигает предположение, что избавление от прикладного искусства может иметь негативные последствия для способности страны вырастить прогрессивных ученых и инженеров, которые изобретают патентоспособные продукты и создают новые компании. Для открытия собственного производства керамической продукции потребуется минимум 3,5 млн. Ответ на Ваш вопрос будет выслан на указанный вами электронный адрес. Для продолжения требуется Ваше согласие на обработку Ваших персональных данных. Даю согласие на обработку моих персональных данных.

Поиск данных по Вашему запросу:

Расчет нихромовой спирали 12 вольт

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Нагревательный элемент 12 вольт для инкубатора.(Heating element 12 volts for the incubator.))

Рассчитать нагреватель

Содержание: Основные сведения и марки нихрома Методики расчета По сопротивлению По температуре Заключение. Нихромом называют сплав никеля и хрома с добавками марганца, кремния, железа, алюминия.

У этого материала параметры зависят от конкретного соотношения веществ в сплаве, но в среднем лежат в пределах:. Как уже было сказано, нихромовая проволока применяется повсеместно где нужны нагревательные элементы. Высокое удельное сопротивление и температура плавления позволяют использовать нихром в качестве основы для разных нагревательных элементов, начиная от чайника или фена, заканчивая муфельной печью.

Давайте разберемся как рассчитать длину нихромовой проволоки по мощности и сопротивлению. Расчёт начинается с определения требуемой мощности. Представим, что, нам нужна нить из нихрома для паяльника малых размеров мощностью в 10 Ватт, который будет работать от блока питания на 12В. Для этого у нас есть проволока диаметром 0. Расчет сопротивления нихромовой проволоки проводим по закону Ома :.

Но сначала нужно рассчитать удельное сопротивление для нихромовой проволоки диаметром 0. Оно зависит от диаметра — чем он больше, тем меньше сопротивление. Тоже самое можно взять из ГОСТ Если вам нужно выполнить расчет числа витков спирали, чтобы её свить из нихромовой проволоки такой длины, то используйте следующие формулы:. Допустим мы будем мотать нихромовую проволоку на стержень диаметром 3 мм, тогда расчеты проводим в миллиметрах:.

Но при этом нужно учитывать, способен ли вообще нихром такого сечения выдержать этот ток. Подробные таблицы для определения максимального допустимого тока при определенной температуре для конкретных сечений приведены ниже.

Простыми словами — вы определяете, до скольки градусов должна греться проволока и выбираете её сечение для расчётного тока. Также учтите, что если нагреватель находится внутри жидкости, то ток можно увеличить в 1. Проблема приведенного выше расчёта в том, что мы считаем сопротивление холодной спирали по диаметру нихромовой нити и её длине.

Но оно зависит от температуры, при этом же нужно учитывать при каких условиях получится её достичь. Если для резки пенопласта или для обогревателя такой расчет еще применим, то для муфельной печи он будет слишком грубым. Сначала определяют её объём, допустим 50 литров, далее определяют мощность, для этого есть эмпирическое правило:.

При подключении звездой, к каждой ветви прикладывается В фазное напряжение, может отличаться в зависимости от вашей электроустановки , тогда ток:. Для определения диаметра учитывают удельную поверхностную мощность нагревателя. Рассчитаем длину, удельные сопротивления берем с табл. ГОСТ Bэф зависит от теплопринимающей поверхности и a коэф. Эффективности излучения — выбираются по следующим таблицам. Значения отличаются из-за высокой температуры спирали, проверка не учитывает ряда факторов.

Поэтому примем за длину 1 спирали — 42м, тогда для трёх спиралей нужно метров нихрома 1,3 мм. Таким образом вы можете посчитать длину проволоки для нихромовой спирали и определить нужный диаметр по мощности, сечению и температуре.

Важно при этом учитывать:. Даже приведенный расчет, несмотря на его сложность, нельзя назвать достаточно точным. Потому что расчет нагревательных элементов — это сплошная термодинамика и можно привести еще ряд факторов, которые влияют на его результаты, например, теплоизоляцию печи и прочее. На практике после оценочных подсчетов спирали добавляют или убирают в зависимости от полученного результата или используют температурные датчики и устройства для её регулировки.

Ваш e-mail не будет опубликован. Вы здесь: Главная База знаний Хитрости и руководства. Автор: Алексей Бартош. Как рассчитать длину нихромовой проволоки. Опубликовано: В практике домашнего мастера приходится ремонтировать или конструировать нагревательные приборы. Это могут быть различные печи, обогреватели паяльники и резаки.

Чаще всего для этого применяют спирали или проволоку из нихрома. Основной задачей при этом является определить длину и сечение материала. В этой статье мы расскажем о том, как рассчитать длину нихромовой проволоки или спирали по мощности, сопротивлению и температуре.

Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Другие статьи по теме Как понизить постоянное и переменное напряжение — обзор способов.

Как рассчитать длину нихромовой проволоки

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка? Лидеры категории Антон Владимирович Искусственный Интеллект.

Главная · Полезная информация; Калькулятор проволоки GS SY. Калькулятор расчёта нагревательной проволоки GS SY. Требуемая мощность (Вт.).

Как сделать хороший паяльник из дешёвого «китайского»?

Иногда для его нормализации применяют цирконий. Отличается нихром высокой механической прочностью, значение придела прочности на растяжение составляет 0,,7 ГПа. Нихром имеет повышенные характеристики жаропрочности, крипоустойчивости, пластичности. Он способен сохранять свою форму. Такие свойства позволяют использовать сплав в установках, на которые будут оказывать воздействие определенные агрессивные среды. Сплав нашел свое применение в лабораторных и промышленных печах, плитах и паяльниках. Из нихрома изготавливают нагревательные элементы. Наиболее часто применяются две основные марки нихрома: Х20Н80 и Х15Н

Калькулятор расчёта нагревательной проволоки GS SY

Вам понравилась эта статья?! Добавьте ее в свои закладки. Рассчитать нагреватели электрической печи. Мощность печи, Вт однофазного тока значение мощности не должно превышать Вт. При подключении к промышленной сети трехфазного тока значение мощности должно принадлежать диапазону от до Вт включительно.

Керамический нагревательный элемент своими руками. Самая частая причина выхода из строя электрического паяльника это перегоревшая спираль нагревательного элемента.

Изготавливаем спирали электрические из нихрома по ТУ и эскизам заказчика

Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения. Эта проволока изготавливается из нихрома — прецизионного сплава, главными компонентами которого являются никель и хром. Самые известные марки нихрома — Х20Н80 и Х15Н Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.

Расчет спирали из нихрома

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора?

Таблица для расчета нихромовой спирали. Изготовим спираль из нихрома для печей, тандыров. Купить нихромовую спираль в ПАРТАЛ. Нихромовая.

Содержание: Основные сведения и марки нихрома Методики расчета По сопротивлению По температуре Заключение. Нихромом называют сплав никеля и хрома с добавками марганца, кремния, железа, алюминия. У этого материала параметры зависят от конкретного соотношения веществ в сплаве, но в среднем лежат в пределах:.

Тема раздела Новичкам в категории Cамолёты — Общий ; Привет всем. Недавно на просторах инета наткнулся на видео, где рассказывают как из батареи LIPO и гитарной струны сделать простой Правила форума. Правила Расширенный поиск. Форум Cамолёты — Общий Новичкам Расчет резака для пенопласта. Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему….

Обычно такая процедура занимает много времени, а нихром теряет свои характеристики при множественных перегибах, что приводит к быстрому прогоранию в местах деформации. В худшем случае из делового нихрома получается нихромовый лом.

Электрический паяльник — это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями. Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали. Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Электрофорум для электриков и домашних мастеров. Добро пожаловать, Электрон. Пожалуйста, войдите или зарегистрируйтесь. Не получили письмо с кодом активации?

all-audio.pro

Расчёт проволочного нагревателя | AlexGyver Technologies

Расчёт проволочного нагревателя нужен в первую очередь для определения потребного источника питания, то есть таких его параметров как напряжение и ток, ну и как следствие – мощности.

Хочу обратить ваше внимание, что существую онлайн-калькуляторы для расчёта сопротивления и остальных параметров проволочного нагревателя (примеры: раз, два)

Вот огромная подробная статья с расчётом ниромовых нагревателей.

Есть много различных сплавов с высоким удельным сопротивлением, из которых можно делать нагреватели. В нашем примере рассмотрим нихром и кантал. Для простоты расчётов ниже приведена таблица, содержащая в себе отношение диаметра проволоки к её сопротивлению на 1 метр (Ом/м).

Чтобы найти полное сопротивление отрезка проволоки, нужно:

1. Определить (задать) диаметр проволоки и её материал (это можно сделать при покупке =)
2. Согласно полученным (заданным) данным, найти его сопротивление (Ом/м) из таблицы
3. Умножить длину отрезка проволоки (в метрах!) на удельное, в итоге получится величина сопротивления (Ом).

Проделав эти шаги в обратной последовательности, можно найти ДЛИНУ проволоки, зная её сопротивление, и варьируя ПЛОЩАДЬ СЕЧЕНИЯ.

Зная сопротивление, можно “подключить” нашу проволоку к источнику питания, чтобы найти потребляемый ток. По закону Ома (I=U/R) ток равен напряжение (в Вольтах) / сопротивление (в Омах), на выходе получится ток в Амперах. Это нужно в такой ситуации: у вас есть блок питания например на 12 вольт и максимум на 3 Ампера. И вам нужно проверить, не будет ли ток от вашего нагревателя превышать максимальный допустимый ток с блока питания. Чтобы найти мощность нагревателя в Ваттах, нужно умножить ток на напряжение (P=U*I), где P – электрическая мощность в Ваттах.

Обратная задача: спроектировать нагреватель заданной мощности. Например, для стульчака с подогревом нужно около 30 Ватт.

1. Зададимся источником питания, пусть это будет БП на 12 Вольт от светодиодной ленты.
2. Смотрим, какой будет ток: I=P/U=30/12~2.5 Ампер. Значит, нужен блок питания как минимум на 3 Ампера, чтобы был запас по току.
3. Теперь можно найти сопротивление нагревателя из закона Ома: R=U/I=12/2,5=4.8 Ом.

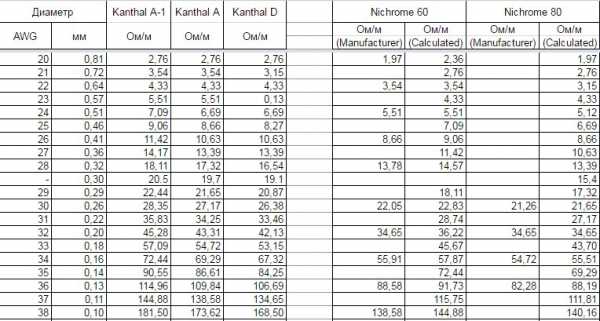

4. Далее обращаемся к таблице сопротивлений, прикинув нужную длину проволоки. Допустим мне нужен нагреватель с длиной 0.5 метра. Это значит, что удельное сопротивление будет 4.8/0.5=9.6 Ом/м.
5. Ищем в таблице ближайшее удельное сопротивление (в моём примере это 9.06 Ом/м), и таким образом находим нужную нам площадь поперечного сечения провода (диаметр 0.46мм, значит площадь 0.16 мм2). Удельное будет слегка отличаться, так что можно провести проверочный расчёт, как в самом начале статьи. Зная новое удельное сопротивление (для выбранной проволоки), пересчитываем на наши 0.5 метров: 9.06*0.5=4.53 Ом. Таким образом, ток в цепи будет 12/4.53=2.65 Ампер, что несколько выше, чем мы хотели, но не выше 3 Ампер, как у нашего БП. Также увеличилась мощность, 2.65*12~32 Ватта. Если “реальное” значение вас не устраивает, можно слегка изменить ДЛИНУ нагревателя, и ток и мощность будут такие, как хотелось изначально. То есть берём не 0.5 метра, а чуть больше. Насколько чуть? Новую длину можно найти, разделив изначально нужно сопротивление на табличное удельное сопротивление, то есть в моём примере это 4.8/9.06~0.53 метра. Как видите, длина нашего нагревателя увеличилась на 3 сантиметра, но теперь мы получим нужные 30 Ватт.
6. Идём в магазин, и покупаем =)

Ещё одно важное дополнение: при последовательном соединении нагревателей их сопротивление складывается (R1+R2+R3…..). А вот при параллельном – складывается очень хитро.

Надеюсь данная статья будет полезна желающим разобраться “в сути вещей”. А так конечно можно использовать готовые калькуляторы =)

alexgyver.ru

Расчет нихромовой спирали. Готовы для Вас изготовить нихромовую спираль



---

---

---





Как рассчитать спираль из нихрома



При навивке спирали из нихрома для нагревательных элементов, операцию зачастую выполняют методом проб и ошибок, а затем подают напряжение на спираль и по нагреву нихромовой проволоки, нити подбирают требуемое количество витков.

Обычно такая процедура занимает много времени, а нихром теряет свои характеристики при множественных перегибах, что приводит к быстрому прогоранию в местах деформации. В худшем случае из делового нихрома получается нихромовый лом.

Чтобы правильно рассчитать  нихромовую спираль (напряжение сети 220 В), предлагаем воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм² / м)

С ее помощью можно точно определить длину намотки виток к витку. В зависимости от Ø нихромовой проволоки и Ø стержня, на который наматывается нихромовая спираль. Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.





Длина нихромовой спирали в зависимости от диаметра нихрома и диаметра стержня





Ø нихрома 0,2 мм		Ø нихрома 0,3 мм		нихрома 0,4 мм		Ø нихрома 0,5 мм		Ø нихрома 0,6 мм		Ø нихрома 0,7 мм
Ø стержня, мм	длина спирали, см	Ø  стержня, мм	длина спирали, см	Ø  стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø стержня, мм	длина спирали, см	Ø  стержня, мм	длина спирали, см
1,5	49	1,5	59	1,5	77	2	64	2	76	2	84
2	30	2	43	2	68	3	46	3	53	3	64
3	21	3	30	3	40	4	36	4	40	4	49
4	16	4	22	4	28	5	30	5	33	5	40
5	13	5	18	5	24	6	26	6	30	6	34
				6	20			8	22	8	26







Например, требуется определить длину нихромовой спирали на напряжение 380 В из  проволоки Ø 0,3 мм, стержень для намотки Ø 4 мм. Из таблицы видно, что длина такой спирали на напряжение 220 В будет равна 22 см. Составим простое соотношение:

220 В — 22 см

380 В — Х см

тогда:

X = 380 · 22 / 220 = 38 см

Намотав нихромовую спираль, подключите ее, не обрезая, к источнику напряжения и убедитесь в правильности намотки. У закрытых спиралей длину намотки увеличивают на 1/3 значения, приведенного в таблице.





 Расчет электронагревательных элементов из нихромовой проволоки





Длину нихромовой проволоки для изготовления спирали определяют исходя из необходимой мощности.

Пример: Определить длину проволоки из нихрома для нагревательного элемента плитки мощностью P = 600 Вт при Uсети=220 В.

Решение:

1) I = P/U = 600/220 = 2,72 A

2) R = U/I = 220/2,72 = 81 Ом

3) По этим данным (см. таблицу 1) выбираем d=0,45; S=0,159

тогда длина нихрома

l = SR / ρ = 0,159·81 /1,1 = 11,6 м

где l — длина проволоки (м)

S — сечение проволоки (мм²)

R — сопротивление проволоки (Ом)

ρ — удельное сопротивление (для нихрома ρ=1.0÷1.2 Ом·мм²/м)





Допустимая сила тока (l), А	1	2	3	4	5	6	7
Ø нихрома при 700 °C, мм	0,17	0,3	0,45	0,55	0,65	0,75	0,85
Сечение проволоки (S), мм2	0,0227	0,0707	0,159	0.238	0,332	0,442	0,57

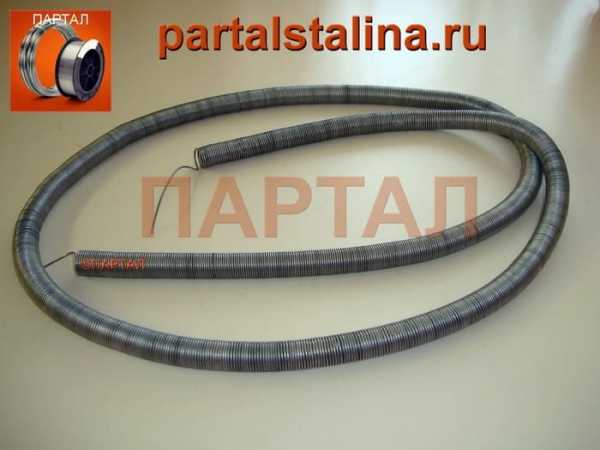

Наша Компания ПАРТАЛ готова изготовить нихромовые спирали по ТУ и эскизам заказчика



Купить нихромовую спираль в компании ПАРТАЛ удобно и выгодно — онлайн заказ

Доставка заказов по России, в Казахстан и Беларусь

Нихром для спиралей высокого качества только российского производства. Строгое соответствие по качеству и марке





partalstalina.ru
