Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки

Всем доброго времени суток! И в статье мы поговорим про правильную распиновку витой пары. В свое время обжал достаточно кабелей и розеток, поэтому могу поделиться некоторыми полезными советами с юными сетевыми инженерами и администраторами. Распиновка RJ45 имеет несколько схем, о которых я расскажу в статье, поэтому настоятельно рекомендую читать всё от начала и до конца.

Чаще всего используется категория кабеля UTP E5. Так что если ваш начальник заказал протянуть сеть, то лучше использовать именно данный тип провода, так как он наиболее дешевый и имеет отличные характеристики по пропускной способности. Про другие категории «витухи» вы можете прочесть тут. Там же есть информация по маркировке. Если будут какие-то вопросы, предложения или вы нашли ошибку – пишите в комментариях.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

1. Снимаем верхнюю оплетку.

2. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

3. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

4. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

5. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

6. А теперь проделываем все вышеперечисленные пункты с остальным концом.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

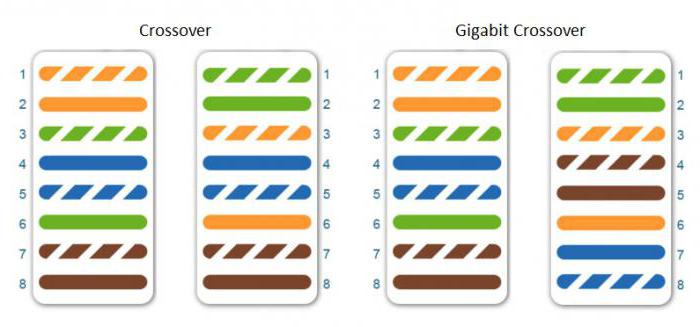

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

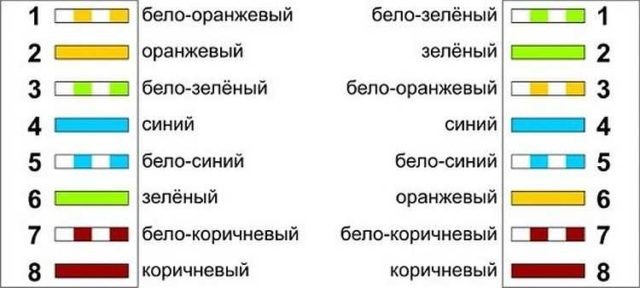

Перекрестная распайка патчкорда по цветам

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Стандарт обжимки 4 проводов

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

ПРИМЕЧАНИЕ! Различается разъем RJ-45 100 Мбит/с от 1000 Мбит/с аналогично. У первого 4 жилы, а у второго все 8.

Проверка

После обжима витой пары по нужной схеме вам нужно проверить подключение. Для этого лучше всего использовать специальное устройство LAN-тестер. Просто включаем устройство и подключаем к одному концу кабеля одну часть аппарата, а вторую часть ко второму концу. Если все жилы просветились в правильно порядке – значит вы обжали все верно. Если какой-то из проводков не горит или мигнул неправильно – придётся переобжимать кабель.

Как обжать витую пару без специальных щипцов (Видео)

Распиновка RJ-45 по цветам

• Обслуживание компьютеров в офисе / Локальные сети в офисе
• 5321
• 0

Важно! Не пропустите эту информацию!

Я не знаю почему коннекторы для витой пары на 8 контактов называют RJ 45, но этот термин очень сильно вжился в наш лексикон! На самом деле он называется 8P8C. А такой стандарт как RJ 45 вообще не подходит для нашей сети и рассчитан на 4 провода. Еще более интересный случай, это когда люди ищут схему распиновки RJ45, но по факту такой схемы вообще не существует, и им на самом деле им необходима схема 8ЗP8C.

Далее в статье мы будем использовать RJ45 и 8P8С как синонимы и иметь введу коннектор, который нужен для обжима витой пары для компьютерной сети или интернета.

Необходимые инструменты

• Провод витой пары на 2 или 4 пары,
• обжимные клещи для 8P8C (официальное название кримпер),
• коннектор RJ-45 (8P8C).

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

• От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
• От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):
   1. Бело оранжевый,
   2. оранжевый,
   3. бело-зеленый,
   4. синий,
   5. бело-голубой,
   6. зеленый,
   7. бело-коричневый,
   8. коричневый.

2. Выравниваем провода ровно в одной плоскости, и отрезаем лишнюю длину пар, чтобы до внешней изоляции осталось примерно 1 сантиметр не больше.
3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 1.
4. Берем коннектор 8P8C в правую руку зажимом в низ и вставляем провод в коннектор так чтобы каждый проводок попал в отдельную ячейку. Ячеек там 8.
5. Еще раз проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора, чтобы все проводки были глубже, чем зубцы контактов коннектора. И тщательно зажимаем клешни.
7. Все точно так-же повторяем со вторым концом провода. По той же схеме.

Примечание.

Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.

Поможем с локальной сетью в СПб

Если у Вас нет времени самостоятельно проектировать, монтировать и настраивать локальную сеть у Вас в организации, мы готовы помочь, если вы находитесь в СПб. Переходите по ссылке, оставляйте заявку, и мы решим Вашу проблему.

Распиновка RJ-45 (8P8C) по цвету на 4 жилы (2 пары до 100 Мбит/с)

1. Подготавливаем витую пару к обжиму об этом уже писал выше.
2. Раскручиваем пары и выставляем по схеме:
   1. Бело оранжевый,
   2. оранжевый,
   3. бело-зеленый,
   4. нет провода,
   5. нет провода,
   6. зеленый,
   7. нет провода,
   8. нет провода,


   Есть риск что ваши провода будут других цветов. Тогда нужно понять некоторую логику. Мы чередуем:

   1. бело-[цвеn-1];
   2. [цвет-1];
   3. бело-[цвет-2];
   4. нет провода,
   5. нет провода,
   6. [цвет-2];
   7. нет провода,
   8. нет провода,

   Главное, чтобы с обоих концов с первого по восьмой контакт схема была одинаковая.

3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 2.
4. Берем тот-же коннектор 8P8C в правую руку так, чтобы зажим был снизу.
5. Коннектор у нас на 8 контактов, так что 4,5,7 и 8 мы оставляем пустыми. Вставляем провода в 1,2,3,6 гнездо в соответствии с схемой в пункте 2.

6. Проверяем правильность расположения проводов.
7. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора чтобы все проводки были дальше, чем зубцы контактов коннектора. Тщательно зажимаем клешни.
8. Все точно так-же повторяем со вторым концом провода.

Видео инструкция обжима витой пары на 8 проводов

Если есть вопросы или что-то не получается, пишите в комментариях. Обязательно отвечу!

схема для 4 и 8 жил, цветовая распиновка RJ45

Витая пара являет собой пару изолированных проводников, скрученных между собой. Данный тип кабеля также называют RJ-45 или Ethernet 10/100, о схеме обжима витой пары своими руками расскажем в материале.

После прокладки интернет кабеля, на его конце необходимо закрепить коннектор, чтобы была возможность его подключения. Для этого необходимо обжать кабель при помощи специального инструмента. После этого можно подсоединять его к сетевой карте и выполнять настройки подключения к сети интернет. В материале разберемся, как выполнить подключение витой пары к сетевой розетке и как самостоятельно обжать провод на 4 и 8 жил.

Что собой представляет витая пара

Название витой пары обусловлено тем, что кабель имеет 8 медных проводников, скрученных парами, имеющих разные цвета.

Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.

При помощи витой пары можно создать соединение со скоростью передачи данных до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 проводами, то есть 4 витые пары.  По данной причине рекомендуется обжимать все 8 проводов. Но имеются также кабели, предусмотренные на 4 жилы.

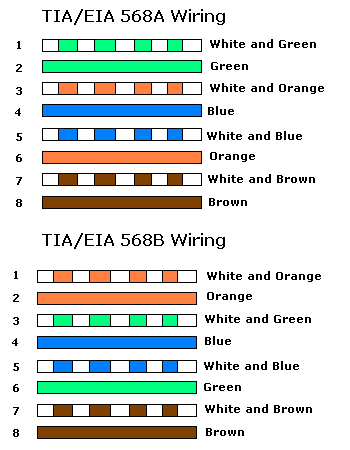

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

• стандарт T568A;
• стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.

Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Технология обжимки

Приведем пошаговый порядок обжима 8-проводного кабеля:

• удалите изоляцию и зачистите провод на 3 см;
• разъедините жилы так, чтобы они были расположены отдельно друг от друга;
• вставьте провода в коннектор;
• при вставке проводов в коннектор ориентируйтесь на контактную группу. Стандартные способы обжима предполагают расположение цветов по схеме:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый;

• после вставки всех проводов по схеме необходимо проверить, чтобы они были вставлены до упора. Далее при правильном подсоединении выполняется обжим интернет кабеля;
• кабель с оголенным 3-сантиметровым концом подрезается, благодаря чему он надежно фиксируется в неподвижном состоянии;
• затем проводочки вставляются в коннектор, и всё это помещается в клещи. Конструкцией предусмотрено единственно правильное положение коннектора, поэтому вы сразу поймете положение для установки. Надавите для вставки до упора, после этого процесс считается завершенным.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

• по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

• по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Кабель на четыре жилы

Обжать витую пару на 4 жилы можно аналогично 8 жилам, разница состоит только в количестве проводов, которые используются для передачи данных.

Инструкция, как обжать 4-жильный кабель для интернета:

• используются 1,2,3 и 6 каналы разъема RJ45. Первая пара жил вставляется в 1 и 2 каналы, вторая пара – в 3 и 6 каналы. Процедура выполняется с обеих сторон кабеля;
• снимите несколько сантиметров изоляции;
• расплетите и выпрямьте все жилы;
• составьте их по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый;
• при других цветах необходимо правильно попасть первой и второй парой в соответствующие каналы, указанные выше;
• коннектор RJ45 держите пластиковым фиксатором вниз;
• затем на другом конце кабеля выполните аналогичные действия.

При помощи данной инструкции можно обжать кабель самостоятельно и получить максимальную скорость передачи данных до 100 Мбит/сек.

Обжим без инструмента

Выполнить обжим 8-жильной витой пары можно без специальных инструментов, а только при помощи следующих имеющихся в любом доме предметов:

• с помощью обычной отвертки выполняется обжим коннектора RJ 45;
• ножом можно выполнить зачистку витой пары на несколько сантиметров;
• кусачки для подравнивания проводов. Можно использовать кусачки на плоскогубцах или ножницы.

Выполняется процедура двумя способами:

• прямой обжим витой пары предполагает способы T568A и T568B, когда обжим витой пары выполняется аналогично с обоих концов кабеля;
• также обжать провод можно по перекрестной схеме, он используется для соединения двух компьютеров без роутера.

Последовательность обжимки такова:

• зачистить кабель при помощи ножа;
• расправить проводки и вставить их согласно выбранным цветам так, чтобы они не переплетались;
• кусачками подрежьте проводки и оставьте примерно 1 см;
• проверьте правильность раскладки по схеме и вставьте их в коннектор, который необходимо держать защелкой от себя;
• вставьте проводки до упора, чтобы они уперлись в переднюю стенку коннектора;
• при помощи отвертки выполните обжим, то есть по очереди вдавливайте контакты с силой. Контакты должны немного быть вдавленными в корпус коннектора;
• защелкните фиксатор шнура, вдавив его внутрь и прижав внешнюю изоляцию;
• выполните аналогичные действия с другой стороны, после чего процедура обжима кабеля считается завершенной.

Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самостоятельно в домашних условиях. Основная задача состоит в правильном подсоединении проводов в зависимости от категории кабеля, после чего выполняется обжим при помощи отвертки или специальных клещей.

Распиновка витой пары (8 проводов): цветовая схема, последовательность соединения

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм². Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

1. Бело-изумрудный.
2. Изумрудный.
3. Бело-рыжий.
4. Голубой.
5. Бело-голубой.
6. Рыжий.
7. Бело-шоколадный
8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

1. Бело-рыжий.
2. Рыжий.
3. Бело-изумрудный.
4. Голубой.
5. Бело-голубой.
6. Изумрудный.
7. Бело-шоколадный.
8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

1. Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
2. Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
3. Кримпер — специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.
4. Стриппер — специальный ручной инструмент для снятия изоляции с жил. При отсутствии такового подойдет нож.
5. Мультиметр – для проверки качества обжима.

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Распиновка RJ-45 – цветовая схема обжима utp

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

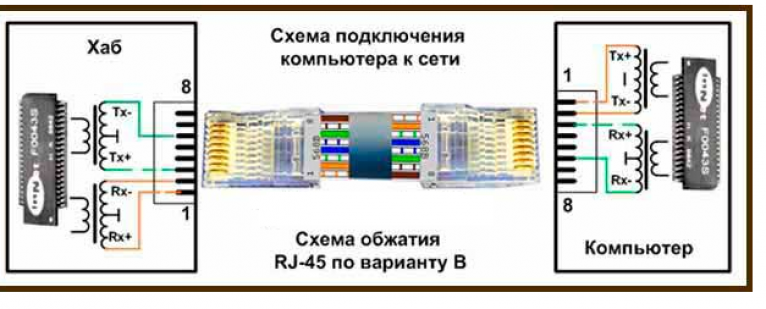

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая, а на место зеленой витой пары – оранжевая.

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя, а вместо синей – оранжевая.

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45
по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.

Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой, а зеленая – синей.

Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей, а зеленая – коричневой.

Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой.

Цветовая схема обжима RJ-45
для подключения двух компьютеров к хабу по одному кабелю.

Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.

Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.

Цветовая схема обжима RJ-45 кабеля витой пары 4 провода
для подключения компьютера и телефона по одному кабелю

Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, и

Схема Подключения Интернет Кабеля — tokzamer.ru

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Рисунок По этой же схеме производят и подключение проводов.

В результате металл контактов-микроножей плотно прилегает к металлу проводника.
Как подключить wi-fi роутер самостоятельно. Установка роутера

Кроссовое подключение витой пары Второй способ — кроссовый или перекрестный. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся .

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Если с первого раза не получилось, процесс обжима нужно повторить.

Как обжать сетевой кабель?

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Давайте кратко рассмотрим перечисленные схемы подключения.

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность.

Обжим кабеля витой пары 8 жил, 4 жилы на канале inrouter

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ. Инструменты и материалы Сетевой кабель. Обжатие коннектора кримпером Обжим отверткой Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой.

Это опасно для жизни и может вывести из строя компьютер. Если с первого раза не получилось, процесс обжима нужно повторить.

Тем более, что подобные специалисты возьмут за это немалую сумму.

Разведенные провода зажимаются между большим и указательным пальцами. Можно другим способом проверить качество обжимки витой пары 8 жил.

Следует лишь помнить о том, что существует две схемы по, которым осуществляется подключение розетки к разъёму.

Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Выбираем кабель.
Как подключить маршрутизатор к компьютеру

Основные понятия

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки.

Это значит, что он стал на место и изоляция прорезана.

Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.

Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть.

Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.

Компьютерные сети

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации. Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке.

Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.

Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии.
Как соединить интернет кабель.

Что понадобится для обжимки?

Мультиметр — для проверки качества обжима.

Видео урок: обжим коннектора RJ Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Стриппер — специальный ручной инструмент для снятия изоляции с жил.

Практически все современные локальные сети используют для подключений разъем RJ

Цветовая схема обжима RJ 8P8C utp кабеля витой пары компьютер — хаб при ремонте Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Для обжима такого кабеля используются специальные коннекторы RJ Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Как правильно подключить интернет кабель к розетке. Схема подключения для RJ 45

С кабеля снимают защитную изоляцию где-то на см. Кабели подразделяются на два вида: экранированные и неэкранированные и обозначаются следующим образом: Цветовые схемы обжима в вилке RJ Существуют несколько схематических решений по обжиму витой пары, которые будут рассмотрены ниже на примере интернет-кабеля, используемого для построения сетей LAN и DSL.

Такой способ подключения получил несколько меньшее распространение. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят. При этом зачищать тонкие проводки не нужно.

Подключение интернет розеток Легранд, Шлейфом (схема)

Для того чтобы это сделать сначала следует расплести провода и выровнять, а затем разложить их рядом в корректной последовательности и как можно плотнее прижимаем друг к другу. Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.

Его длина оставляется достаточной, чтобы осуществлять необходимые работы. Тем более, что подобные специалисты возьмут за это немалую сумму. Данный тип подключения был продемонстрирован на рисунке 12 В.
Как подключить два роутера в одну сеть с помощью кабеля

Разъем распиновка Ethernet-коннектора схема подключения кабеля

---

Разъем распиновка коннектора RJ45 — пошаговая инструкция подключения кабеля

Разъем распиновка RJ45, где использовать эти коннекторы? Это тип протокола связи, который используется для Ethernet и других междугородных коммуникаций. При таком типе связи данные передаются между двумя электронными устройствами, такими как микроконтроллеры или микропроцессоры, на очень большое расстояние без потери.

Обычно для передачи этих данных используются протоколы связи, такие как SPI, USART, IIC. Эти два устройства связаны с помощью кабеля например, такого как CAT. Кабели CAT подключаются к цепи через этот разъем RJ45, которые поддерживают любой тип интернет-кабеля, например, USP, CAT5e, CAT6 и т.д.

Существует также много типов разъемов RJ45, все они практически одинаковы, кроме внешнего вида и качества сборки, но выполняют одну и ту же функцию. Так что если вы ищете разъем для связи по протоколу RJ45, то этот разъем может быть правильным выбором для вас.

Как использовать разъем RJ45

Разъем RJ45 имеет 8 контактов, как показано выше. Очень важно выбрать соответствующие выводы для ваших данных и заземления, чтобы выполненная разъем распиновка RJ45 работала эффективно. Основное преимущество использования связи RJ45 заключается в том, что они подключаются с помощью кабелей CAT. Эти кабели CAT состоят из скрученных парных проводов, а провода помещены в специальную изоляционную оболочку, которая защищает их от повреждений и внешних шумов.

Поскольку провода скручены попарно, то один из этих двух проводов будет использоваться для передачи сигнала или данных, а другой будет заземляющим проводом, который препятствует возникновению посторонних помех в проводе, по которому идет информация на большие расстояния.

Простой пример схемы подключения для соединения USART с двумя линиями данных RX и TX показан ниже:

Линией передачи данных может быть, что угодно от USART, SPI или даже IIC. Обратите внимание, что в каждой витой паре один провод несет данные, а другой — заземлен. Другими альтернативными методами для этого протокола являются связь RS232 и протокол связи RS485. Эти кабели также поддерживают POE (питание через Ethernet) и, следовательно, могут также подавать питание на модули при необходимости.

Особенности

• Обычно используется в соединении Ethernet
• Передача данных на большие расстояния
• Передача данных в шумной обстановке
• Междугородняя проводная связь
• Поддерживает питание через Ethernet

Разъем распиновка подключения к сети RJ45

Существует два стандарта для кабельной проводки RJ45: EIA/TIA 568A и EIA/TIA 568B. Оба верны. Вы можете использовать любой из них для обжима сетевого интернет-кабеля RJ45.

Схема подключения кабеля ETP Ethernet EIA/TIA 568A

Схема подключения кабеля ETP Ethernet EIA/TIA 568B

Примечание: очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8. Если нет, производительность будет ухудшаться.

Как подключить собственный кабель RJ-45 Ethernet

Интернет-кабель прост в подключении. У вас должно быть несколько разъемов RJ-45, кабель UTP, обжимной модуль Rj-45 и прямые руки. Кабель, разъемы и обжим для соединителя доступны в местном компьютерном магазине или в большинстве электрических центров.

Отмотайте провод с катушки на нужную длину и обрежьте.

Внутри интернет-кабеля есть 8 проводов с цветовой кодировкой. Они скручены в 4 пары проводов. Один провод в паре однотонного цвета, а другой в основном белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (около 2-3 см) с помощью съемника или ножа. Изоляция проводов кабеля должна оставаться неповрежденной!

Раскрутите пары и выровняйте провода в правильном порядке (см. Схему контактов EIA/TIA 568B или EIA/TIA 568A выше). Выровняйте провода и обрежьте концы проводов, оставляя примерно 12-14 мм длины провода.

Удерживая разъем RJ-45 (зажим), осторожно вставьте провода в разъем. Каждый провод должен быть вставлен как можно глубже (к передней части коннектора RJ45).

Проверьте порядок проводов еще раз. Аккуратно держите провод и надежно обожмите RJ-45 модульным обжимным соединителем.

Повторите вышеуказанное для второго разъема RJ45 на другом конце кабеля.

Вот и все. Проверьте кабель Ethernet.

Что если ваш кабель Ethernet не работает?

Проверьте следующее:

1. Вы выровняли провода в правильном порядке на обоих концах кабеля?
2. Соединен ли контакт 1 разъема с бело-оранжевым (EIA/TIA 568A) или бело-зеленым (EIA/TIA 568B) на обоих концах кабеля?
3. Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.
4. Вы плотно прижали все металлические контакты разъема RJ45?
5. Плотно обожмите разъем с помощью обжимного устройства еще раз.

В настоящее время существует четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

Длина кабеля Ethernet UTP:

Длина каждого сегмента сетевого кабеля может достигать 100 метров, хотя некоторые производители различных устройств требуют 150 метров. Автосогласование является требованием для использования 1000BASE-T, в соответствии со стандартом. Несколько драйверов устройств позволят вам установить полнодуплексный режим 1000 Мбит/с для устранения проблем автосогласования.

Схема расположения выводов

RJ45 для Ethernet кат. 5, 6 и 7

Схема расположения выводов кабеля Ethernet RJ45

Кабели локальной сети Ethernet могут быть двух типов — перекрестный или прямой сквозной. Большинство современного коммуникационного оборудования может автоматически определять, какой тип вы используете, но для некоторых по-прежнему требуется правильная распиновка кабеля. Ниже приведены распиновки для разъемов RJ45 , поэтому вы можете проверить, какой из них у вас есть, или создать свой собственный. Неважно, делаете ли вы кабели Cat5e, Cat6 и Cat7, распиновка для кабелей Ethernet всегда одинакова.

Схема расположения выводов прямого сетевого кабеля

Прямые кабели локальной сети являются наиболее распространенными, и их распиновка одинакова для категорий Cat5e, Cat6 или Cat 7. Различные типы кабелей (категории или категории) обеспечивают более быструю передачу и прием скорости, это достигается за счет увеличения скручивания проволоки, лучшего экранирования, дренажного провода и увеличения диаметра проволоки.

В мире используются два разных стандарта распиновки, и в зависимости от вашего местоположения будет определено, какой из них вам следует использовать.Простой способ запомнить две разные распиновки разъема RJ45: T568A используется в Америке и Азии, а T568B используется в Великобритании (Великобритания) и Европе. Различные распиновки будут работать, если вы их перепутаете.

• T-568 A — Наиболее часто используется в США A и Азия — Подумайте, A для Америки
• T-568 B — B ritain (Великобритания) и Европы

Расположение выводов кабеля Ethernet T568A и T568B

Распиновка RJ45 для кабеля локальной сети

• Контакт 1 → Белый и зеленый (передача +) провод
• Контакт 2 → Зеленый провод (передача -)
• Контакт 3 → Белый и оранжевый (прием +) провод
• контакт 4 → синий провод
• контакт 5 → бело-синий провод
• контакт 6 → оранжевый (прием -) провод
• контакт 7 → белый и коричневый провод
• Контакт 8 → Коричневый провод

Распиновка кабеля Ethernet RJ45

Помните, что контакт 1 находится слева от разъема RJ45, а зажим — сзади.

Перекрестный кабель Ethernet

Перекрестный кабель Ethernet используются для соединения двух устройств одного типа вместе. Например, вы хотите подключить два роутера или два ПК. Большинство современного ИТ-оборудования может автоматически определять необходимость кроссовера и вносить изменения в сигнал, это называется MDI-X. Перекрестный кабель LAN соединит прием на одном конце с передающим на другом. Необходимо внимательно идентифицировать перекрестный кабель, чтобы он не использовался по ошибке, поскольку это может вызвать сбои в сети.Эти кабели иногда изготавливаются с кабелем с красной внешней оболочкой .

Распиновка перекрестного кабеля Ethernet

Распиновка RJ45 для перекрестного кабеля LAN

• Контакт 1 ← Белый и зеленый провод → Контакт 3
• Контакт 2 ← Зеленый провод → Контакт 6
• Контакт 3 ← Бело-оранжевый провод → Контакт 1
• Контакт 4 ← Синий провод → Контакт 4
• Контакт 5 ← Бело-синий провод → Контакт 5
• Контакт 6 ← Оранжевый провод → контакт 2
• контакт 7 ← Белый и коричневый провод → контакт 7
• контакт 8 ← Коричневый провод → контакт 8

RJ45 Cross Over Ethernet Cable Pinout

Как сделать Обожмите кабель Ethernet RJ45

Чтобы убедиться, что вы сделали идеально обжатый разъем RJ45, выполните следующие действия:

1. Обрежьте внешнюю оболочку примерно на 10 мм, чтобы обнажить внутренние проводники.
2. Обрежьте все нейлоновые нити или направляющие для проводов
3. Выпрямите провода
4. Отсортируйте их по цветовой кодировке для распиновки
5. Обрежьте провода, чтобы они были одинаковой длины
6. Вставьте провода в разъем
7. Убедитесь, что внешняя оболочка внутри обжима RJ45.
8. Обожмите разъем.
9. Проверьте кабель Ethernet.

Какова максимальная длина кабеля Ethernet?

Рекомендуемая максимальная длина любого структурированного кабеля составляет 100 м.Сюда входят 5 м соединительных кабелей на обоих концах кабельной трассы, поэтому фактическое расстояние для фиксированной кабельной разводки составляет 90 м. Все, что находится на этом расстоянии, вы начнете вносить помехи и потери в кабеле, и это будет рассматриваться как ошибки, отброшенные пакеты трафика и снижение пропускной способности.

Структурированная кабельная разводка = 90 м

Соединительные кабели LAN = 2 x 5 м

Хорошая практика установки заключается в том, чтобы длина кабеля была как можно короче и не оставалось ненужных избыточных петель для обслуживания кабеля.

Какие контакты использует Ethernet?

Разъем RJ45 кабеля Ethernet имеет 8 контактов. Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.

Сколько контактов Ethernet использует в разъеме RJ45?

В кабелях Ethernet используется разъем RJ45 с 8 контактами. Контакт 1 находится с левой стороны, удерживая разъем язычком от вас.

Какая максимальная длина кабеля Ethernet?

Максимальная длина любого кабеля Ethernet (Cat 5, Cat 6 или Cat 7) составляет 100 м или 328 футов, прежде чем произойдет потеря трафика.На расстоянии более 100 м трафик начнет получать ошибки и снижается скорость.

Что такое разъем RJ45?

Разъем RG45 обычно используется на кабеле Ethernet в компьютерных сетях. RG45 расшифровывается как Registered Jack No. 45, имеет 8 контактов и крепится к кабелю.

.Типы

Распиновка — Cat 5, 5e, 6, 6a, 7, 8 »Примечания по электронике

Для передачи Ethernet используются различные кабели: в настоящее время распространены типы кабелей Cat 5, 5e, Cat 6, 6a, 7 и Cat 8, а разъем RJ45 широко используется.

---

Ethernet IEEE 802.3 Включает:
Ethernet — введение Стандарты Структура кадра данных Ethernet 100 Мбит / с Fast Ethernet Гигабитный Ethernet, 1GE 10 Gigabit Ethernet, 10GE Кабели Ethernet Как купить кабели Ethernet Маршрутизаторы, концентраторы, коммутаторы — отличия Питание через Ethernet, PoE Операторский Ethernet

---

Можно купить много кабелей Ethernet.Часто эти кабели бесплатно поставляются с оборудованием, которое так или иначе использует подключение к сети Ethernet.

Существует несколько различных разновидностей кабеля Ethernet, которые можно приобрести: вариации скорости, перекрестные кабели, Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 и т. Д.

Обычно покупаются кабели Ethernet, и нет особой необходимости разбираться в том, что находится внутри или на разъемах, хотя в некоторых случаях это может быть как интересным, так и полезным. Даже в этом случае полезно знать различные типы кабелей Ethernet и максимальную длину, которую следует использовать.

Обычно используемые сетевые кабели: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7 имеют разные уровни производительности, поэтому необходимо купить или выбрать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых элементов от коммутаторов Ethernet и маршрутизаторов Ethernet к компьютерам, серверам и другим сетевым элементам — при наличии интерфейса Ethernet их можно подключить с помощью кабелей Ethernet.

Стандартный кабель Ethernet, поставляемый со многими компьютерами, маршрутизаторами и т. Д.

Основы кабеля Ethernet

Кабели Ethernet для подключения в большинстве офисных и домашних сред используют витые пары проводов в одном кабеле — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат.Скручивание проводов вместе позволяет токам уравновешиваться, то есть в одном проводе ток движется в одном направлении, а в другом проводе пары ток идет в другом, что позволяет нейтрализовать общие поля вокруг витой пары.

Таким образом, данные могут передаваться на значительную длину без чрезмерных мер предосторожности.

Поскольку в одном сетевом кабеле содержится несколько витых пар, количество витков на единицу длины должно быть различным для каждой пары — скорость основана на простых числах, так что никакие два витка не совпадают.Это снижает перекрестные помехи внутри кабеля.

Доступны кабели Ethernet различной длины в виде патч-кабелей, или сам кабель доступен для встраивания в системы, здания и т. Д. Затем можно выполнить заделку на требуемый разъем с помощью обжимного инструмента. Эти сетевые кабели доступны различной длины — доступны длинные кабели Ethernet, одни из самых длинных — до 75 метров.

Раньше сетевые кабели были неэкранированными, но более поздние были экранированы для повышения производительности.Например, неэкранированная витая пара (UTP) может быть подходящей для короткого пути между компьютером и маршрутизатором, но экранированный фольгой кабель FTP лучше всего подходит для более длинных участков или там, где кабель проходит через области с высоким электрическим шумом.

Плоский кабель Ethernet и разъем

Есть разные методы, которые можно использовать для экранирования кабелей Ethernet. Наиболее распространенным является размещение экрана вокруг каждой витой пары. Это не только обеспечивает экранирование кабеля снаружи, но также снижает перекрестные помехи между внутренними витыми парами.Производители могут дополнительно улучшить характеристики, разместив экранирование вокруг всех проводов кабеля непосредственно под оболочкой кабеля. Для обозначения различных типов экранирования используются разные коды:

• U / UTP — неэкранированный кабель, неэкранированные витые пары
• F / UTP — Кабель с фольгированным экраном, неэкранированные витые пары
• U / FTP — Неэкранированный кабель, витые пары с фольгированным экраном
• S / FTP — кабель с экранированной оплеткой, витые пары с фольгированным экраном

Где: TP = витая пара, U = неэкранированная, F = экранированная фольгой, S = экранирующая оплетка.

Еще одно различие в кабелях Ethernet, будь то Cat 5, Cat 5e, Cat 6, Cat 6e или Cat 7, может заключаться в том, используются ли в кабеле одножильные или многожильные провода. Как следует из описания, в одножильном кабеле используется один кусок меди в качестве электрического проводника внутри каждого провода кабеля, а в многожильном проводе используется серия медных жил, скрученных вместе. Хотя при покупке патч-кабеля это может быть необязательно, но при установке длинного кабеля это может быть важно, поскольку каждый тип немного больше подходит для различных приложений.

• Многожильный кабель: Этот тип провода более гибкий и больше подходит для кабелей Ethernet, где кабель можно перемещать — часто это идея для коммутационных выводов на столах или общих подключений к ПК и т. Д., Где может быть некоторое движение быть нужным и ожидаемым.
• Жесткий кабель: Жесткий кабель не такой гибкий, как многожильный, но он также более прочный. Это делает его оптимальным для использования в стационарных установках, таких как прокладка кабелей под полом, встраивание в стены и т.п.

Категории кабелей Ethernet

Доступно множество различных кабелей для Ethernet и других телекоммуникационных и сетевых приложений. Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (ассоциация телекоммуникационной отрасли), и их краткое содержание приводится ниже:

• Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной проводки (POTS) или для ISDN.
• Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с.
• Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования с сетями Ethernet 10 Мбит / с (100Base-T), но теперь его заменили кабелем Cat-5.
• Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц.Он часто использовался в сетях Token Ring со скоростью 16 Мбит / с.
• Cat-5: Это не признано TIA / EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку он обеспечивает производительность, позволяющую передавать данные со скоростью 100 Мбит / с и немного выше (125 МГц для 1000Base-T) Ethernet. Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабелей Ethernet. Кабель Cat 5 теперь устарел и поэтому не рекомендуется для новых установок.В кабеле

  Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT.

  Кабель категории 5, хотя и не стандартизирован, обычно использует 1,5–2 витка на сантиметр.

• Cat-5e: Этот вид кабеля признан TIA / EIA и определен в TIA / EIA-568, последний раз пересматривался в 2001 году. Он имеет чуть более высокую частоту, чем кабель Cat-5, поскольку характеристики расширяются. до 125 Мбит / с.

  Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для Cat 5 улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как и Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Витые пары в сетевых кабелях, как правило, имеют такой же уровень скручивания, как и кабели категории 5.


• Cat-6: Этот кабель, определенный в TIA / EIA-568-B, обеспечивает значительное улучшение производительности по сравнению с Cat5 и Cat 5e.Во время производства кабели категории 6 наматываются более плотно, чем кабели категории 5 или 5e, и часто имеют внешний экран из фольги или оплетки. Экранирование защищает витые пары проводов внутри кабеля Ethernet, помогая предотвратить перекрестные помехи и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с, но могут делать это только на расстоянии до 55 метров, даже если это делает их относительно длинными кабелями Ethernet.

  Кабели Ethernet категории 6, как правило, имеют 2+ витка на см, а некоторые могут включать нейлоновые шлицы для уменьшения перекрестных помех, хотя на самом деле это не требуется стандартом.

• Cat-6a: Буква «a» в Cat 6a означает «расширенный», и стандарт был пересмотрен в 2008 году. Кабели Cat 6a способны поддерживать вдвое большую максимальную пропускную способность и способны поддерживать более высокие скорости передачи в течение длительного времени. длина сетевого кабеля. В кабелях категории 6a используется экранированный кабель, который практически полностью устраняет перекрестные помехи. Однако это делает их менее гибкими, чем кабель Cat 6.
• Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F.Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с.
• Cat-8: Эти кабели все еще находятся в разработке, но в обозримом будущем будут выпущены для дальнейшего улучшения скорости и общих характеристик.

Дополнительные описания кабелей Cat-5 и Cat-5e приведены ниже, поскольку они широко используются сегодня для сетевых приложений Ethernet.

Сводка характеристик кабеля Ethernet

Категория	Экранирование	Макс.скорость передачи (на 100 метров)	Макс.пропускная способность
Кот 3	Неэкранированный	10 Мбит / с	16 МГц
Cat 5	Неэкранированный	10/100 Мбит / с	100 МГц
Cat 5e	Неэкранированный	1000 Мбит / с / 1 Гбит / с	100 МГц
Cat 6	Экранированный или неэкранированный	1000 Мбит / с / 1 Гбит / с	> 250 МГц
Cat 6a	экранированный	10000 Мбит / с / 10 Гбит / с	500 МГц
Кот 7	экранированный	10000 Мбит / с / 10 Гбит / с	600 МГц
Cat 8	Подробности будут опубликованы позже

Разъемы для кабеля Ethernet

Разъем RJ45, Registered Jack 45 используется почти повсеместно в качестве физического разъема, используемого для кабелей Ethernet, и в целом для сетевых кабелей.От Ethernet категории 3 до категории 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть оснащены разъемами RJ45, но часто используются специализированные версии, называемые GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в новой установке при переходе на Cat 7.

Разъем Ethernet RJ45 на кабеле Ethernet

Разъем RJ45, используемый на концах кабелей Ethernet, представляет собой небольшие пластмассовые заглушки с фиксирующей защелкой, которую можно освободить, когда необходимо отсоединить кабель.Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а «гнездо» относится к порту или гнезду и обычно находится на оборудовании.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии около 1 мм друг от друга, а провода вставлены и обжаты для обеспечения надежного соединения. Фактический тип разъема известен как 8P8C — восемь контактов — восемь контактов.

Строго говоря, фактический тип разъема следует рассматривать как 8P8C, а схему разводки — RJ45, но в действительности термин RJ45 для кабелей Ethernet используется почти повсеместно.

Распиновка кабеля Ethernet

Хотя детали проводки и изготовления кабеля могут различаться для разных категорий кабелей, основные возможности подключения остаются неизменными. Таким образом, можно надежно использовать кабели Ethernet для соединения между элементами оборудования и т. Д.

Краткое описание передаваемых сигналов, а также соответствующих проводов и соединений приведено в таблице ниже:

Распиновка и подключение RJ-45 / Cat 5 / Cat 5e
Пин No	Телефон	10Base-T	100Base-T	1000Base-T	PoE Режим A	PoE Режим B
1		+ TX	+ TD	+ BI_DA	48 В выход
2		-TX	-TX	-BI_DA	48 В выход
3		+ RX	+ RX	+ BI_DB	48 В возврат
4	Кольцо			+ BI_DC		48 В выход
5	Наконечник			-BI_DC		48 В выход
6		-RX	-RX	-BI_DB	48 В возврат
7				+ BI_DD		48 В возврат
8				-BI_DD		48 В возврат

В таблице TX — это передаваемые данные, а RX — полученные данные.BI_Dn — двунаправленные данные, A, B, C и D.

Имеются две стандартные распиновки RJ45 для индивидуального расположения проводных соединений к разъемам RJ45 в кабеле Ethernet: стандарты T568A и T568B.

Следует соблюдать одно или другое соглашение, так как это обеспечит требуемую связь, хотя, поскольку это всего лишь цветовое соглашение, и одни и те же провода и пары подключаются к одним и тем же контактам, не имеет значения, какой из них соблюдается. На практике чаще всего используется T568B, и поэтому, вероятно, лучше всего использовать его.Используемый стандарт также может быть указан на оболочке готового кабеля Ethernet.

Распиновка и подключение RJ-45
Штифт	T568A	T568B
1	Белый с зеленой полосой	Белый с оранжевой полосой
2	Зеленый	оранжевый
3	Белый с оранжевой полосой	Белый с зеленой полосой
4	Синий	Синий
5	Белый с синей полосой	Белый с синей полосой
6	оранжевый	Зеленый
7	Белый с коричневой полосой	Белый с коричневой полосой
8	Коричневый	Коричневый

Кабель Ethernet с зачищенной внешней оболочкой, чтобы показать внутренние провода витой пары

Перекрестные кабели Ethernet Cat 5

Существует ряд различных конфигураций кабеля, которые можно использовать в зависимости от оборудования и требований.Наиболее распространенный тип — это прямые кабели, которые подключаются по схеме «1 к 1». Однако иногда требуются перекрестные кабели Cat-5.

Обычно кабель Cat-5, используемый для подключения компьютера (ПК) к коммутатору, представляет собой прямой кабель. Однако, если два компьютера или два коммутатора соединены вместе, используется перекрестный кабель Cat5.

Многие интерфейсы Ethernet, используемые сегодня, способны определять тип кабеля, будь то прямой или перекрестный кабель, и могут адаптироваться к требуемому формату.Это означает, что требования к перекрестным кабелям Cat-5 меньше, чем они могли бы быть в противном случае.

При использовании перекрестных кабелей Cat-5 Ethernet на них не указывается, что это перекрестные кабели. Соответственно, часто бывает целесообразно отметить их, чтобы в дальнейшем избежать путаницы.

Максимальная длина кабеля Ethernet

Часто необходимо использовать длинные кабели Ethernet, однако существуют ограничения на расстояние, на которое можно надежно передавать данные. При использовании длинных кабелей Ethernet возникает дополнительный шум, и в конечном итоге данные искажаются кабелем.

Сводка кабелей Ethernet и их максимальная рабочая длина приведены ниже:

Максимальная длина длинных кабелей Ethernet
Спецификация	Тип кабеля	Максимальная длина
10BaseT	Неэкранированная витая пара	100 метров
10Base2	Тонкий коаксиальный кабель	180 метров
10Base5	Толстый коаксиальный кабель	500 метров
10BaseF	Волоконно-оптический кабель	2000 метров
100BaseT	Неэкранированная витая пара	100 метров
100BaseTX	Неэкранированная витая пара	220 метров

Указанные длины являются общепринятыми как максимальные, но не включены в стандарт IEEE.

Видны различные кабели, соединяющие вместе различные элементы Ethernet — маршрутизаторы Ethernet, коммутаторы Ethernet, компьютеры, сетевые серверы и т. Д. Видны Cat5, Cat5e и Cat6. В кабелях используется экономичный, но эффективный патч-разъем RJ45, и с его помощью эти кабели Ethernet могут соединять или соединять вместе несколько элементов оборудования на базе Ethernet. В некоторых случаях, когда требуется специальное подключение, могут потребоваться перекрестные кабели — они должны быть четко обозначены как таковые, поскольку они могут быть использованы в другом месте по незнанию и привести к тому, что подключение не будет работать.Помимо этого, использовать кабели Ethernet Cat 5, Cat5e и Cat 6 очень просто, и обычно возникает очень мало проблем.

Темы беспроводного и проводного подключения:
Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай-фай IEEE 802.15.4 Беспроводные телефоны DECT NFC — связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN
Вернуться к беспроводному и проводному подключению

.Схема подключения сетевого кабеля

Ethernet 10/100 Мбит (RJ45 cat 5) @ pinouts.ru

Обычно бывает 2 типа проводки. Оба верны .:

Таблица электрических соединений TIA / EIA 568B:

Имя	Штифт	Цвет кабеля	Штифт	Имя
TX +	1	Белый / Оранжевый	1	TX +
TX-	2	оранжевый	2	TX-
RX +	3	Белый / зеленый	3	RX +
	4	синий	4
	5	Белый / Синий	5
RX-	6	Зеленый	6	RX-
	7	Белый / Коричневый	7
	8	коричневый	8

Вот инструкция, как подключить собственный кабель Ethernet.

Сторона + каждой пары называется кончиком, а сторона — называется кольцом, отсылка к розеткам старых ручных телефонных коммутаторов.

Кабель категории 5, обычно используемый в этом кабеле, широко известный как Cat 5, представляет собой неэкранированную витую пару, предназначенную для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA / EIA-568-B, спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.

Первоначальная спецификация для кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95.В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 состоял из четырех витых пар в единой кабельной оболочке. Чаще всего он использовался для сетей 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов 24 калибра внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.Еще одна важная характеристика — провода изолированы пластиком (FEP). Особое внимание также следует уделять минимизации рассогласования импеданса в точках подключения.

Кабель

Cat 5e — это расширенная версия Cat 5, которая добавляет спецификации для перекрестных помех на дальнем конце, обычно используемых для гигабитных сетей Ethernet. Кабель Cat 5e не позволяет использовать более длинные кабели для сетей Ethernet: максимальная длина горизонтальных кабелей по-прежнему ограничена 90 м. Характеристики кабеля Cat 5e и методы испытаний определены в TIA / EIA-568-B.2-2001.

.

Справочник схем оборудования, разводки кабелей и распиновки разъемов @ pinouts.ru

Мы собираем и исследуем информацию об интерфейсах современного и устаревшего электронного оборудования: распиновки интерфейсных портов, схемы слотов расширения, информацию о других разъемах компьютеров и различных электронных устройств. Информация о функциях контактов в разъеме (распиновка) важна для всех, кто хочет исследовать современное компьютерное оборудование, изучить, как оно работает, подключать различные устройства к компьютеру, делать электронные устройства своими руками.

В нашем справочнике 2793 документов с:

Все распиновки доступны на английском и русском языках.

Описанное здесь оборудование включает современные и устаревшие компьютеры, периферийные устройства, мобильные телефоны и другие электронные устройства. Мы не публикуем распиновки интегральных схем (ИС) или их спецификации.

Содержание сайта разделено на несколько категорий.

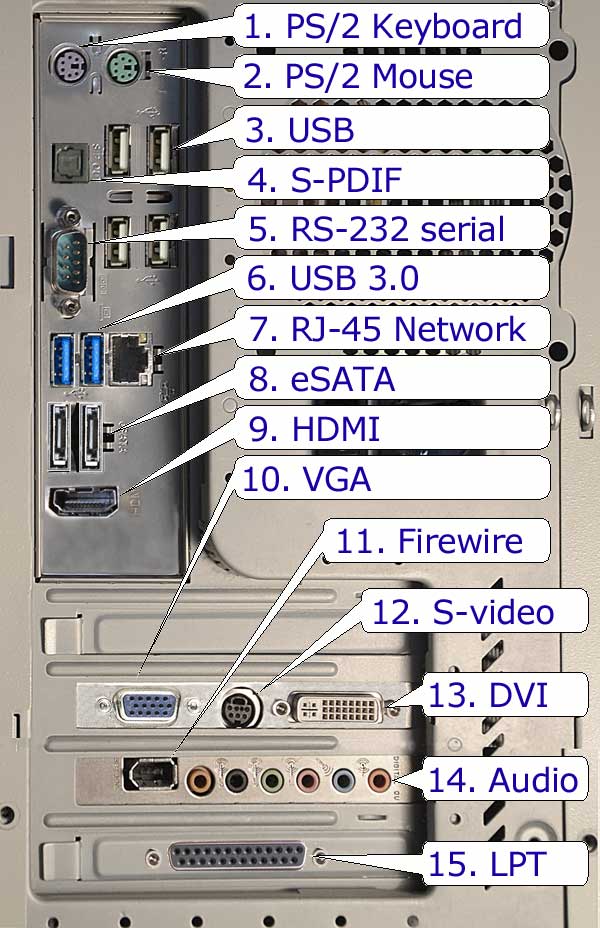

Распиновка компонентов компьютерной техники: видеокарты, блоки питания, жесткие диски в разделе «Компьютерное железо».Он также включает информацию о некоторых стандартных электрических интерфейсах.
Распиновка внешних разъемов различных устройств (сотовые телефоны, GPS, ИБП) и их периферии (гарнитуры, БП) находится в разделе «Разъемы устройств».
Раздел «Кабели и адаптеры» охватывает схемы кабелей для широкого спектра электронного оборудования. Обратите внимание, что схемы кабелей могут быть размещены и в других разрезах.
«Распиновка от поставщика» охватывает в основном сотовые телефоны, другие портативные устройства и автомобили. Распиновку компонентов компьютера здесь не найти.
Если вам известен вид вашего разъема, вы можете поискать его в разделе «Коннекторы». Обратите внимание, что чертеж может отличаться от оригинального разъема (пересчитайте контакты и найдите разъем аналогичной формы).

Большинство наших документов создано нашими посетителями, написано командой pinouts.ru (pinoutguide.com) или собрано из общедоступных источников (со ссылкой (-ями) на источник (-и)).

Содержание этого сайта — результат нашей коллективной работы, начатой ​​в 2000 году.

Что-то осталось открытым? Помогите нам вырасти. Можно добавлять новые распиновки! Отправьте свою информацию мастеру распиновки, и для всех нас будет создана новая веб-страница с распиновкой.

Любые вопросы по распиновке, разъемам и разводке можете задать на форуме.

Не стесняйтесь исправлять существующие документы, добавлять пояснения, исправлять ошибки, предлагать ссылки по теме на этом форуме (не забудьте указать заголовок затронутых документов).
Кроме того, вы можете отправлять свои предложения и комментарии через гостевую книгу.

.

No related posts.
