Распределение нагрузки по фазам: схема, правила, видео

Каждый владелец трехфазного ввода (380 В) обязан позаботиться о равномерной нагрузке на фазы, дабы избежать перегрузки одной из них. При неравномерном распределении на трехфазном вводе, при отгорании нуля или его плохом контакте, напряжения на фазных проводах начинают различаться друг от друга, как в большую так и в меньшую сторону. На уровне однофазного питания (220 Вольт) это может повлечь за собой поломку электрических приборов, из-за повышенного напряжения 250-280 Вольт, или же пониженного 180-150 Вольт. Помимо этого в данном случае наблюдается завышенное потребление электроэнергии у нечувствительных к перекосу напряжений электрических приборов. В этой статье мы расскажем вам, как выполняется распределение нагрузки по фазам, предоставив краткую инструкцию со схемой и видео примером.

Что важно знать

Данная диаграмма условно иллюстрирует трехфазную сеть:

Напряжение между фазами 380 вольт обозначено синим цветом. Зеленым цветом обозначено равномерное распределенное линейное напряжение. Красным — перекос напряжений.

Новым, трехфазным абонентам электросети в частном доме или квартире, при первом подключении, не стоит сильно надеяться на изначально равномерно распределенную нагрузку на вводной линии. Поскольку от одной линии могут быть запитаны несколько потребителей, а у них с распределением могут возникать проблемы.

Первым делом нужно выяснить напряжение между фазами, а также между L1-L3 и нулем, измерив их измерительным прибором. Если вы начали обзор нашего портала с этой статьи, рекомендуем также ознакомиться с инструкцией по использованию мультиметра.

Если после измерений вы увидели, что есть отклонения от номинальных напряжений (более 10%, согласно ГОСТ 29322-92), необходимо обратиться в электроснабжающую организацию для принятия соответствующих мероприятий по восстановлению симметрии фаз. Более подробно о том, что такое перекос фаз в сети, можете узнать из нашей статьи.

Согласно договору между абонентом и РЭС (о пользовании электроэнергией), последние должны поставлять качественную электроэнергию в дома, с указанным фазным и линейным напряжением. Частота также должна соответствовать 50 Герц.

Правила распределения

При проектировании схемы проводки необходимо максимально одинаково подбирать предполагаемые группы потребителей и распределить их по фазам. К примеру, каждая группа розеток по комнатам в доме подключена к своему фазному проводу и сгруппирована таким образом, чтобы нагрузка на сеть была оптимальна. Таким же образом организовывают линии освещения, выполняя их распределение по разным фазным проводника и так далее: стиральная машина, печь, духовка, котел, бойлер.

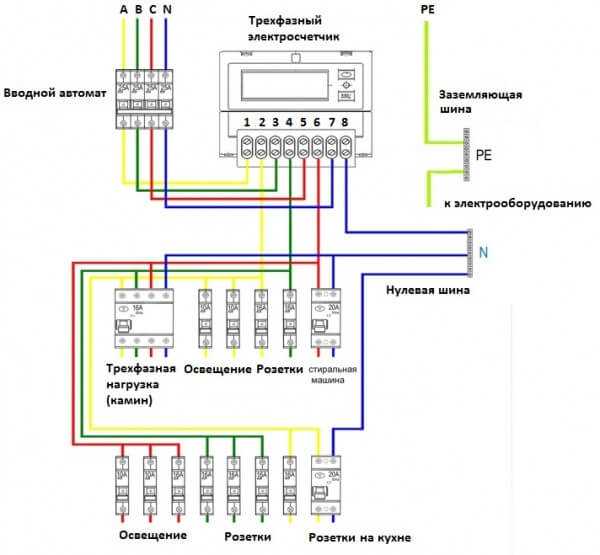

На схеме ниже изображены рекомендации, которые позволят вам правильно распределить нагрузку по фазам в частном доме либо коттедже:

Также советуем просмотреть видео, на котором наглядно демонстрируется пример сборки трехфазного электрощита:

Теперь вы знаете, как должно выполняться распределение нагрузки по фазам в частном доме и квартире. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем также прочитать:

samelectrik.ru

Распределение нагрузки в трехфазной сети

Допустимый перекос фаз, причины возникновения и способы устранения

Что такое перекос фаз

Это явление, возникающее в трехфазных четырех- и пятипроводных электрических сетях с глухозаземленной нейтралью. Данное состояние сети отличается несимметрией токов и напряжений с разными амплитудами напряжений углами между ними.

Для лучшего понимания и большей наглядности процесса предлагаем сравнить векторные диаграммы напряжений трехфазных сетей. Диаграмма 1 отличается идеальной взаимосвязью линейных и фазных напряжений, на диаграмме 2 хорошо видна несимметрия напряжений сети, т. е. имеет место перекос фаз.

Причины возникновения

В большинстве случаев к этому аварийному режиму приводит неравномерное распределения нагрузки – когда одна или две фазы перегружены. В этом случае высокие токи потребления на них приводят к неизбежному увеличению напряжения на других фазах.

Нередко, причиной несимметрии напряжения сети является неполнофазный режим. опасный не только для нагрузок с питающим напряжением 220 В, но и для трехфазного оборудования. Так, отсутствие одной фазы в линии может привести к возрастанию токов в остальных.

Обрыв нулевого провода. Режим работы линии при отсутствии рабочего нуля (N) можно отнести к разряду неполнофазных. Нарушение соотношений токов нагрузки на в таких случаях неизбежно вызывает изменение фазных напряжений (Uф). Отклонения напряжений зависит от соотношения мощностей нагрузки по фазам. В некоторых случаях Uф может достигать линейных значений (380 В).

Замыкание одной из фаз с рабочей нейтралью (“нулем”) и несработка по каким-либо причинам автомата защиты (неисправность, большая длина участка линии между местом КЗ и автоматом и пр.). В этом случае также происходит увеличение Uф на других проводниках.

Способы устранения

Несомненно, лучшим способом предотвращения несимметрии напряжения является планирование равномерного распределения предполагаемой нагрузки по фазам сети еще на стадии проектирования электроустановки.

Для устранения возникшей несимметрии напряжения в ходе эксплуатации электрической сети производят замеры токов по фазам и перераспределением нагрузок (переключение с более загруженных на менее нагруженные фазы) добиваются равных токов потребления.

В быту для обеспечения допустимого напряжения питания отдельных приборов или их группы нередко используют однофазные стабилизаторы напряжения, в трехфазных сетях – соответственно, трехфазные устройства.

Однако, следует учитывать, что выравнивание значения Uф до допустимого с использованием трехфазного стабилизатора неизбежно сопровождается отклонением от нормы на других фазах.

Таким образом, можно говорить об эффективности его использования для предотвращения отклонения напряжения на одной (контролируемой) фазе, но его отклонение от нормы на других может стать вторичной причиной возникновения несимметрии напряжении.

Допустимый перекос фаз

Главным действующим документом, определяющим качество электроэнергии и регламентирующим нормы несимметрии напряжений является ГОСТ 13109-97 (п.п 5.5). Допустимое отклонение соотношений нагрузок, согласно требований СП 31-110 (9.5) – 15% в панелях ВРУ и 30% в распредщитах.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Как правильно распределить нагрузку по фазам?

Каждый владелец трехфазного ввода (380 В) обязан позаботиться о равномерной нагрузке на фазы, дабы избежать перегрузки одной из них. При неравномерном распределении на трехфазном вводе, напряжения на фазных проводах начинают различаться друг от друга, как в большую так и в меньшую сторону. На уровне однофазного питания (220 Вольт) это может повлечь за собой поломку электрических приборов, из-за повышенного напряжения 250-280 Вольт, или же пониженного 180-150 Вольт. Помимо этого в данном случае наблюдается завышенное потребление электроэнергии у нечувствительных к перекосу напряжений электрических приборов. В этой статье мы расскажем вам, как выполняется распределение нагрузки по фазам, предоставив краткую инструкцию со схемой и видео примером.

Что важно знать?

Данная диаграмма условно иллюстрирует трехфазную сеть:

Напряжение между фазами 380 вольт обозначено синим цветом. Зеленым цветом обозначено равномерное распределенное линейное напряжение. Красным — перекос напряжений.

Новым, трехфазным абонентам электросети в частном доме или квартире, при первом подключении, не стоит сильно надеяться на изначально равномерно распределенную нагрузку на вводной линии. Поскольку от одной линии могут быть запитаны несколько потребителей, а у них с распределением могут возникать проблемы.

Первым делом нужно выяснить напряжение между фазами, а также между L1-L3 и нулем, измерив их измерительным прибором. Если вы начали обзор нашего портала с этой статьи, рекомендуем также ознакомиться с инструкцией по использованию мультиметра .

Допустимые параметры отличия напряжений на вводном кабеле, в допустимом диапазоне отклонений, описанных в ПУЭ, до 30% от заявленных 380-400 В. В том случае, если разность больше допустимого параметра от нормативного документа, необходимо обратится в электроснабжающую организацию для принятия соответствующих мероприятий по восстановлению симметрии фаз. Более подробно о том, что такое перекос фаз в сети. можете узнать из нашей статьи.

Согласно договору между абонентом и РЭС (о пользовании электроэнергией), последние должны поставлять качественную электроэнергию в дома, с указанным фазным и линейным напряжением. Частота также должна соответствовать 50 Герц.

Правила распределения

При сборке распределительного щита и подключении нагрузок к вводу, необходимо токовыми клещами контролировать величину тока на L1, L2, L3 и напряжение на них. Это нужно для того, чтобы избежать перекоса и излишней перегрузки вводного кабеля.

При проектировании схемы проводки необходимо максимально одинаково подбирать предполагаемые группы потребителей и распределить их по фазам. К примеру, каждая группа розеток по комнатам в доме подключена к своему фазному проводу и сгруппирована таким образом, чтобы нагрузка на сеть была оптимальна. Таким же образом организовывают линии освещения, выполняя их распределение по разным фазным проводника и так далее: стиральная машина, печь, духовка, котел, бойлер.

На схеме ниже изображены рекомендации, которые позволят вам правильно распределить нагрузку по фазам в частном доме либо коттедже:

Также советуем просмотреть видео, на котором наглядно демонстрируется пример сборки трехфазного электрощита:

Теперь вы знаете, как должно выполняться распределение нагрузки по фазам в частном доме и квартире. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем также прочитать:

Как распределить 15 кВт по фазам?

В квартиру вся мощность подается по одной фазе и здесь особо не приходится ломать голову, что и как подключить, а вот на частные дома как правило выдают 15 кВт по 3 фазам т.е. на каждую фазу нагрузка не должна превышать 5 кВт.

При такой схеме ошибка в распределении потребителей по фазам будет стоить вам постоянным срабатыванием вводного автомата. Такие случаи нередки и часто приходится перекраивать распределительный щиты и исправлять перекосы.

Для правильного распределения нагрузки необходимо как минимум разнести основных (мощных) потребителей по трем фазам, а лучше вместе с разнесением проанализировать какие приборы будут часто работать совместно, а какие совместно с другими никогда не включаться.

К основным потребителям можно отнести приборы, которые обладают большой мощностью потребления и встречаются в каждом доме: варочная поверхность (до 7 кВт – 4 конфорки), духовой шкаф (3,5 кВт), (чайник, мультиварка, хлебопечка…) розетки над столешницей на кухне – до 3,5 кВт, сплит-система – 1,5-2 кВт, пылесос – 2 кВт, утюг – 2,4 кВт.

Вводной автомат трехполюсный 25 А, т.е. запитать варочную поверхность по одной фазе не получиться. Исходя из этого решаем данный вопрос покупкой варочной поверхности с возможностью подключения по 3 фазам и заводим ее на трехфазный дифференциальный 16 А автомат.

Наглядно приведу пример компоновки щита ВРУ для одноэтажного дома (100 м2, кухня, санузел, три спальни, зал). В доме целесообразно установить щит ВРУ на 36 модулей. На входе используем дифференциальный 3 фазный автомат 25 А/100 мА. Используем три модуля защиты от перенапряжения на 220 В. Номинал выше чем вводной автомат (32 А). Как говорилось выше варочная поверхность будет подключаться в сеть по 3 фазам. Для этого будет достаточно проложить к ней провод 5/2,5 мм2.
У нас основное потребление происходит на кухне. Учитывая, что одновременно используются розетки, находящиеся в зоне готовки (над столешницей) и духовой шкаф мы разносим их по разным фазам. Обычно пылесос и утюг включается в другое время отличное от времени готовки т.к. у хозяйки две руки поэтому розетки в остальных комнатах распределяем равномерно между фазами, а вот стиральную машину и бойлер подключаем к третьей фазе.
Стоит упомянуть, что свет лучше развести по разным фазам с целью резервирования.

12 комментариев

Вопрос как лучше распределить фазы. В гостевом доме две половины. По фазе на каждую половину или все три равномерно чтоб не было перекоса фаз. Какую систему резервирования электроснабжения применить в доме? Как распределить 15 кВт по фазам ?

31.05.2017 на 18:05

EROFORCE купить
EroForce — капсулы для потенции, которые оказывают
комплексное воздействие на мужской организм.
Это средство способно решить множество проблем, начиная с ослабления либидо и заканчивая полной импотенцией.
Препарат снова вернёт радость от
секса.
Капсулы Eroforce практически не
имеют аналогов по своему воздействию и обладают массой достоинств по сравнению с похожими средствами:
быстрый длительный эффект;

натуральный состав;
усиление либидо;
капсулы не просто маскируют, а излечивают и устраняют проблему полностью;
продлевают половой акт;
делают ощущения более
яркими;
не имеют противопоказаний;
удобны в применении. http://intouch.com.ua/

02.06.2017 на 14:07

Лучше играть в подкидного дурака, отвлекитесь немного) https://luckforfree.com/durak/podkidnoy/

07.06.2017 на 11:40

You really make it seem so easy along with your presentation but I in finding this topic to be actually something that I think I’d by no means understand. It sort of feels too complicated and extremely wide for me. I’m looking forward for your subsequent submit, I?¦ll try to get the dangle of it!

09.06.2017 на 03:31

How does gel titan mua o dau knead?
Titan gel english
The $ttnglvn767 unequaled sum delivered the likely event tied if obtained with archaic methods or victimised irregularly.
Thanks to the forward-looking methods of devising the pull and its combination with
many instinctive active substances, the creators of
«Titan gel» managed to achieve an impressive solution! https://titan-gel-vietnam.pro/

Написать комментарий

Источники: http://l220.ru/?id=pf, http://samelectrik.ru/kak-pravilno-raspredelit-nagruzku-po-fazam.html, http://380volt.pro/bez-rubriki/kak-raspredelit-15-kvt-po-fazam/

electricremont.ru

Как распределить нагрузку по фазам в частном доме?

При 3 фазном вводе в дом электричества самым сложным вопросом в электромонтаже является сборка распределительного щита. Как правильно распределить нагрузку по фазам в частном доме? Давайте подробно разберем, как это сделать.

При «некачественно» собранном щите, без учета мощности потребителей произойдет перекос по фазам. Что это означает и чем это опасно?

В начале я расскажу почему так происходит. Потом дам рекомендации как распределить нагрузку по фазам в частном доме и в конце статьи опишу некую типовую схему.

Перекос фаз в трехфазной сети

Прямой опасности в этом никакой для вас нет. Есть только постоянно отключающийся трехфазный автоматический выключатель. Почему так происходит?

В трехполюсном автоматическом выключателе, например С 25 есть три однофазных автомата. Каждый из них выдерживает 25 А. То есть на каждую фазу приходится по 5 кВт мощности, отсюда и получается, что подключенная мощность к дому 15 кВт. Все три однофазных автоматических выключателя соединены в один и имеют единый рычаг. Здесь о том как правильно подобрать автоматические выключатели.

Что происходит если распределить нагрузку по фазам в частном доме в случайном порядке? Рассмотрим на примере: на фазе «А» подключен весь свет, на фазу «В» подключен весь второй этаж розетки, а на фазу «С» первый этаж.

На втором этаже три спальни и мощные потребители отсутствуют. Современные светодиодные светильники также потребляет немного. А вот фаза «С» будет нагружена стиральной машиной, духовкой, микроволновкой, посудомоечной машиной, электрочайником и возможно еще пылесос, фен в ванне и многим чем еще.

Вы включили стиральную машину (1,7 кВт), на кухне включили разогреваться духовку (+2 кВт) и поставили в неё вкусную пиццу.  Тем временем нужно немного пропылесосить (+2 кВт) вокруг стола т.к. рассыпался сахар и вскипятить чайник (+2 кВт). Итого 7,7 кВт, что вполне хватит «перекосить» трехфазный автоматический выключатель на 25 ампер.

Из-за общего рычага воздействия перегруженная фаза выбьет весь автомат. В итоге вместо возможности использования 15 кВт у вас останется только 5 кВт. Кстати о том какой счётчик будет вам выгоднее иметь однотарифный и двухтарифный здесь.

Как рассчитать нагрузку?

Для того чтобы правильно распределить нагрузку по фазам в загородном доме необходимо составить список особо мощных потребителей и хоть немного представить какие из них одновременно используются.

Для того чтобы было немного проще ориентироваться вот перечень наиболее мощных потребителей на, которые стоит ориентироваться при распределении нагрузки по фазам:

1. Варочная поверхность 7 кВт;
2. Духовой шкаф или духовка потребляет 2,5 кВт мощности;
3. Стиральная машина — 1,7 кВт;
4. Посудомоечная машина — 1,7 кВт;
5. Электрический чайник — 2 кВт;
6. Микроволновая печь — 1 кВт;
7. Пылесос — 2 кВт;
8. Утюг — 2 кВт;
9. Бойлер накопительный — 2 кВт;
10. Сплит-система — 1 кВт.

Как распределить нагрузку по фазам в частном доме?

Теперь давайте вместе подумаем, что из этого будет работать совместно, а что вряд ли. И сделаем некую виртуальную модель как распределить нагрузку по фазам в частном доме. Для этого посчитаем возможную максимальную мощность.

Итак, как мы видим самое нагруженное помещение в доме — кухня.

Самая мощная в доме — варочная поверхность. Для загородного дома использовать необходимо трехфазную плиту, причем подключаем мы ее только на две фазы «В» и «С». Если мы задействуем только одну фазу, то мощности нам хватит только на две конфорки. Дальше поймете почему мы будем использовать только две фазы, а не три.

Все остальные розетки на кухне мы распределяем на фазу «А». Больше эту фазу мы не будем задействовать вообще. Это будет самая нагруженная фаза.

Однако и другую фазу мы не будем использовать на кухне. Исключение составит варочная поверхность, которая соединена по двухфазной схеме.

Это сделано для того, чтобы исключить появление двух разных фаз в соседних розетках. Тем самым мы обезопасим себя от возможности встречи с линейным напряжением. Это те 380 вольт, которые могут серьезно навредить здоровью. 220 вольт вообще не страшны по сравнению с 380 В. Запомните это.

Осталось совсем чуть-чуть. Бойлер вместе со стиральной машинкой подключаем через устройство защитного отключения на фазу «В».

Оставшееся оборудование вешаем на фазу «С».

Вот примерно так и распределяем нагрузку по фазам в частном доме.

Конечно, это приведена типовая схема распределения. Возможно, вы вообще не любите готовить и у вас есть только микроволновка. Также все относительно по поводу котельного оборудования, но результат везде должен получаться одинаковый. Мощность электроприборов распределяется равномерно по трем фазам, желательно, чтобы двух разных фаз не было в одной комнате. Если так не получается разводите их по противоположным сторонам помещения.

Если при сборке распределительного щита поставить устройства защиты от перенапряжения с индикаторами напряжения и тока: можно в режиме онлайн увидеть какая фаза перегружена, а где нет нагрузки. Тоже самое можно сделать с помощью токовых клещей.

Однако правильно собрать щит на этапе строительства выйдет гораздо дешевле и лучше, чем перекраивать его после.

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: Как распределить нагрузку по фазам в частном доме? — решен окончательно если нет задавайте вопросы в комментариях.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

ingenernie-sistemi.ru

Как правильно распределить нагрузку по фазам

Рекомендации по распределению нагрузки по фазам

Трехфазное напряжение используется в тех случаях, когда нужна большая мощность сети и при применении трехфазных асинхронных электродвигателей. Неправильное распределение нагрузки по фазам вызывает перегрузку на одной либо двух фазах.

Диаграммы правильного распределения фаз и с перекосом фаз

Увеличение тока в нагрузке на одних фазах вызывает увеличение напряжения на других фазах. Для наглядного понимание распределения нагрузки приведём диаграммы напряжений в электросети для идеального варианта и для варианта с неправильным распределением нагрузки, в результате которой возникает перекос фаз.

Неправильное распределение нагрузки по фазам может возникнуть и при обрыве нуля или замыкании одной из фаз, когда автомат не сработал из-за длинных цепей электросети. Если электросеть не новая, то замеряют токи всех фаз токоизмерительными клещами и выравнивают нагрузку по фазам их перераспределением. Согласно ПУЭ отклонение напряжения по фазам допускается до 30% от 380 В с частотой 50 Гц.

При отклонении этих норм следует обратиться в соответствующие РЭС для устранения перекоса фаз. Для новых сетей в частных домах нагрузку подбирают так, чтобы она была одинакова для каждой фазы. Например, если общая нагрузка 12 кВт, то на каждую фазу приходится по 4 кВт. Если следовать таким правилам, то возможно частое отключение вводного автомата.

Распределение нагрузки по фазам

Чтобы правильно распределить нагрузку по фазам, основные потребители распределяются по фазам так, чтобы учитывалась частота работы потребителей, и будут ли нагрузки работать вместе или исключается их совместная работа. Основными нагрузками можно считать электроприборы с большой мощностью. Это духовой шкаф — 3,5 кВт, варочная поверхность — 7 кВт, электрочайник — 2 кВт, пылесос — 2 кВт, утюг — 2 кВт и т. д. Если варочную поверхность подключить к одной фазе, тогда она создаст большую нагрузку на одну фазу.

Поэтому варочную поверхность нужно приобретать с подключением на три фазы. Для неё можно поставить трехфазный дифавтомат на 16 А. Самые большие нагрузки на кухне. Если учитывать что вместе работают все розетки над столешницей и духовка, то разносим их по разным фазам. К примеру хозяйка не может сразу включить пылесос и утюг, поэтому розетки в комнатах подключаем к разным фазам. Бойлер и стиральную машину можно подключить к одной фазе, а освещение распределить равномерно по фазам.

Тоже интересные статьи

electricavdome.ru

Распределение однофазных ЭП по фазам

При проектировании  приходится распределять однофазные электроприемники по фазам, в случае с трехфазным щитом. В однофазном щите все ЭП имеют одноименную фазу.  Сегодня поделюсь своими знаниями и наработками по распределению однофазных ЭП по фазам.

Все, что мне удалось найти по этой теме:

Распределение нагрузок между фазами сети освещения общественных зданий должно быть, как правило, равномерным. Разница в токах наиболее и наименее нагруженных фаз не должна превышать 30 % в пределах одного щитка и 15 % — в начале питающих линий.

А как это реализовать – задача проектировщика.

Чтобы как-то упростить и ускорить свою работу я сделал очень простую программу, которая в полуавтоматическом режиме выполняет распределение однофазных ЭП по трем фазам. Если однофазных  электрроприемников 3-5 шт., то распределить по фазам можно выполнить и вручную, но если таких ЭП будет 20-30 шт., то придется немного повозиться с распределением.

Внешний вид программы:

Программа для распределения однофазных ЭП по фазам

Слева расположены две таблицы, справа — вертикальная таблица с исходными данными. Верхняя таблица предназначена для автоматического распределения, а в нижнюю таблицу можно вручную записывать значения, если захотите расставить значения по-другому.

Программа рассчитана на 30 однофазных ЭП.

Как работает программа по распределению однофазных ЭП?

1 Записываем групповые токи в ячейки напротив №1-№30 (вертикальная таблица).

2 Выделяем диапазон ячеек от R1 доя Rn (столбец с данными). Например, если у  вас 15 ЭП, то от R1 доя R16.

3 Нажимаем правой кнопкой мыши -> СОРТИРОВКА -> СОРТИРОВАТЬ ОТ МАКСИМАЛЬНОГО К МИНИМАЛЬНОМУ -> СОРТИРОВКА.

Значения в таблице отсортировались от максимального к минимальному и автоматически распределились по фазам в левой верхней таблице.

Но что делать, если у однофазных ЭП разные коэффициенты спроса? В таком случае наше распределение будет не совсем верное. Поэтому, в качестве исходных групповых токов необходимо записывать токи с учетом коэффициентов спроса.

С удовольствием выслушаю ваши предложения по улучшения данной программы.

Скачать программу можно на странице МОИ ПРОГРАММЫ.

Советую почитать:

220blog.ru

Распределение электропроводки на группы в щетке

В каждой современной квартире, загородном доме или коттедже установлены бытовые приборы и инженерное оборудование, потребляющее большое количество электроэнергии.  В науке об электрических явлениях, о применении электричества для практических целей принято называть таких потребителей нагрузками. Поможет повысить удобство эксплуатации электросети грамотное разделение по группам электропроводки в квартире при вводном напряжении 380 или 220 вольт.

Разделение электропроводки на группы

Из-за использования в жилье большого количества таких электроприборов как стиральных машин, кондиционеров, бойлеров, различной аудио и видео техники возросла нагрузка на современную электропроводку. Кухонное помещение занимает первое место в доме по сосредоточению бытовых приборов – электроплита, холодильник, микроволновка, посудомойка, пароварка, электрический чайник и множество дополнительной техники, которая потребляет большое количество электроэнергии.

Например, трехфазный ввод (380 В) и чтобы избежать на нем перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводах будут различаться между собой в большую или меньшую сторону. В случае, когда имеется однофазное питание равное 220 В при перепадах напряжения в пределах от 150 до 280 В может привести к поломке электроприборов.

Также при такой работе происходит увеличение потребления электроэнергии у техники, которая не защищена от перепадов напряжения в сети. Поэтому очень важно грамотно распределить нагрузки по фазам.



Распределение нагрузки в щетке 380 вольт в загородном доме

Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации электропроводка делится на группы. Такой способ позволит раздельно управлять подачей тока отдельных приборов или совокупностью электро потребителей. Этот метод удобен при проведении ремонтных работ, так как можно отключать нужную группу электропитания. При различных аварийных ситуациях – затопили соседи, был неудачно забит гвоздь в стену, который повредил проводку. Отключив аварийный блок, можно продолжать пользоваться остальными линиями.

Рекомендации по разделению:

Распределение по фазам при 380 вольтовом распределения автомата тов

• Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
• Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
• Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
• Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
• Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.

Перед тем как начать разделение электропроводки на группы, следует составить план помещения с нанесенными местами расположения розеток и мощных бытовых приборов, светильников, выключателей. Зная заранее, какие места подключения электротехники будут задействованы, можно избежать в дальнейшем переделки проводки.

Схема разграничение фаз в щетке 380 вольт в квартире

Совокупность розеток и осветительных приборов рассчитывается из электрической нагрузки для этого ряда. В случае, когда мощность всех подключаемых агрегатов превышает норму допустимую для этой системы, блок разделяется на два или при надобности большее количество линий.

Схема подключения автоматов при вводном напряжении 220 в

В комнатах с повышенным уровнем влажности устанавливается дифференциальная защита на утечку тока 10 мА. Наиболее подходящие приборы для установки – автоматический выключатель в комплексе с УЗО или комплексный защитный аппарат, выполняющий защитные функции двух аппаратов. Позволит защитить питаемую цепь от перегрузок, токов короткого замыкания такие сочетания кабелей с автоматами:

1. Для прочих линий монтируется дифференциальная защитная система на ток утечки 30 мА.
2. Освещение выполняется кабелем с сечением 3х1.5 мм2, защита автоматом 10 А.
3. Розетки лучше выполнить кабелем 3х2.5 мм2 и защитой автоматического выключателя 16 ампер.
4. Потребители с мощностью более 3.5 кВт – электродуховки, электроплиты должны подключаться напрямую к электрокабелю с установкой автоматического выключателя нужного номинала.

Калькулятором онлайн, произвести расчет сечения провода.

Схема распределения нагрузки в квартире с подводом 220 вольт в квартире

Выбирать автоматы защиты и сечение, питающие провода следует по более загруженной фазе. Неравномерное распределение загрузки фаз и неучтенные асимметрии в распределении нагрузки тока, приводит к серьезным погрешностям при выборе сечений проводов, что приводит к перегрузке электрической системы – перегрев, поломка, риск воспламенения. При покупке электрокабеля, рекомендуется выбирать провода с показателями пожарной безопасности.

Подробно, о монтаже щитка квартиры.

Способ расчета электрической мощности

Для распределение по группам электропроводки при проектировки электрических сетевых схем в квартирах, загородных домах, коттеджах, дачах и прочих объектов небольшого размера, у которых напряжение не превосходит 15-25 единиц. Применяется элементарный и эффективный метод расчета при помощи таблиц MicrosoftExcel. В сводку следует внести такие сведения:

• название нагрузки;
• мощность напряжения;
• количество нагрузок;
• показатель мощности, которая используется;
• соотношение спроса;
• значение cos

После внесения всех данных система автоматически пересчитает расчетную электроэнергию и расчетную мощность.

Простые правила, которые рекомендуется соблюдать при заполнении таблицы:

1. Вписывать нужно перечень нагрузок, присутствующих на объекте либо приборов, которые планируются установиться. Грамотность составления таблицы зависит от тщательного подбора и показателей данных, которые заносятся в таблицу.
2. Принцип создания таблицы не сложный – все нагрузки жилого помещения следует собрать в группы, электрическая мощность рассчитывается по каждой группе отдельно. По такому методу мощность будет проще распределить по фазам.
3. Все показатели для расчета таблицы, нужно взять из паспортных данных агрегатов.
4. Важно учитывать разницу между распределением токов в однофазной и 3-х фазных нагрузках. Однофазная нагрузка соответственно нагружает одну фазу, в 3-х фазной нагрузке токи распределяются равномерно по трем фазам. Исключением являются показатель использования мощности и показатель спроса.

Расчет однофазного и трехфазного напряжения производится по разным формулам.

Формула для однофазной нагрузки: I=W*1000/U/N,

где I – ток нагрузки А.

W – показатель мощности электроприбора кВт.

U – напряжение фазы 220 V.

N – число приборов, которые входят в группу.

Формула для 3-х фазной нагрузки: I=W*1000/(U*1,74),

где I – ток нагрузки А.

W – мощность электронного агрегата кВт.

U – линейное напряжение 380 V.

Таблица расчета необходимого сечения провода в зависимости от нагрузки

Сечение кабеля, мм2	Открытая проводка						Прокладка в каналах
	Медная			Алюминиевая			Медная			Алюминиевая
	Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт
	А	220В	380В	А	220В	380В	А	220В	380В	А	220В	380В
0,5	11	2,4	–	–	–		–	–	–	–	–	–
0,75	15	3,3	–	–	–		–	–	–	–	–	–
1,0	17	3,7	6,4	–	–		14	3,0	5,3	–	–	–
1,5	23	5,0	8,7	–	–		15	3,3	5,7	–	–	–
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Таблица мощности, тока и сечения кабельно-проводниковых материалов

Сечение токопроводящей жилы, мм	МЕДЬ
	Напряжение,220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Заключение

Процесс разделения электрической проводки на блоки позволит распределить энергию и при этом обеспечить безопасную эксплуатацию. Следует сделать расчет нагрузки тока для совокупности розеток и освещения, при необходимости разделить блок на 2 или большее количество. В связи с разделением электропроводки на группы понадобится большой электрический щит на 24 или 36 расчетных модулей. Дополнительно воспользуйтесь калькулятором расчета сечения провода.

Видео: Электропроводка как разделить на группы. Электропроводка своими руками

Видео: Электрика своими руками.

Видео: Как собрать щиток для квартиры. Электрощит для квартиры своими руками. Один из вариантов

sdelalremont.ru

Равномерное распределение нагрузки в трехфазной сети

Любой владелец жилья с трехфазной электропроводкой должен обеспечить равномерную нагрузку по всем фазам, чтобы исключить вероятность перегрузки одной из них. Изменение напряжения на одной из фаз может привести к поломке подключенных к ней электроприборов. А нечувствительные к повышению напряжения устройства будут потреблять завышенное количество электричества, что в свою очередь приведет к увеличению счета на его оплату. В этой статье мы рассмотрим, как происходит распределение напряжения по фазам, как избежать перегрузки одной из них.

С чего начать

Если вы только подключились к трехфазной электросети, то в самом начале эксплуатации перегрузки по фазам вполне возможны. Например, если к одной линии подключено несколько электроприборов, то возможно возникновение сложностей с распределением питания между ними. При этом марка кабеля значения не имеет, неравномерное распределение по фазам может быть как в электропроводке на основе стандартного ВВГнг кабеля, так и в проводке с любым другим кабелем или проводом.

В любом случае начать следует с диагностики, измерив напряжения между фазами, а также между фазами и нулем. Согласно действующим нормам, допустимое различие в уровне напряжения может достигать 30% от номинального напряжения сети. Если же эта разность больше, то необходимо обратиться с жалобой в энергосбытовую организацию.

При монтаже электрощитка и подключении к нему электропроводки необходимо с помощью соответствующих инструментов (например, мультиметра или токовых клешей) замерять силу и напряжение тока на каждой из фаз.

Кроме того, еще на этапе проектирования следует формировать более-менее одинаковые по уровню потребления группы электроприборов, которые будут питаться от каждой из фаз.

На изображении ниже приведена примерная схема, которая поможет равномерно и правильно распределить нагрузку по фазам в частном доме:

www.yugtelekabel.ru
