Расшифровка маркировки кабелей – Маркировка кабеля, проводов: таблица, расшифровка

Маркировка проводов, кабелей: расшифровка, цветовая маркировка

При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.

Показатели, которые поможет определить заводская маркировка:

  • Особенности конструкции;
  • Материал жил;
  • Номинальное напряжение;
  • Поперечное сечение;
  • Тип изоляции;
  • Назначение.

Помимо этого провода маркируются во время монтажа.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

  • Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется  при использовании на открытом воздухе и дорого обходится заказчикам.
  • Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

  • Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
  • Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

  • Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
  • Силовые провода применяют внутри помещений для устройства электропроводки.
  • Установочные.

Кабель

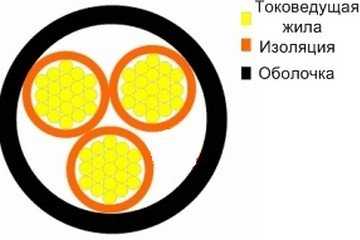

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

  • Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
  • Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
  • Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
  • Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
  • Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

  • Количество жил: одножильные или многожильные изделия;
  • Поперечное сечение жил проводника;
  • Напряжение;
  • Защитная оболочка и материал, из которого она выполнена;
  • Изоляция, материал;
  • Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

Маркировка

Для шифрования проводов и кабелей на заводах применяют одни и те же нормы ГОСТ. На сам кабель или провод на заводе наносят буквенное и цифровое обозначение, помогающее как можно скорее узнать характеристики изделия. Благодаря повсеместному использованию стандартной маркировки любой человек без труда сможет расшифровать ее.

Расшифровка буквенного значения провода

Расшифровку маркировки любых кабелей и проводов производят в соответствии с установленными стандартами.

Первая буква будет характеризовать материал, из которого выполнена жила. Медь не требует присвоения ей обозначения, а алюминиевые жилы обозначены буквой «А».

Вид провода характеризуется второй буквой шифра. У проводов она обозначает следующее:

  • Плоский — «П»;
  • Контроль — «К»;
  • Монтаж — «М»;
  • Установка — «П(У)»;
  • Монтаж, отличающийся гибкими жилами — «МГ».

С помощью следующей, третьей, буквы определяют вещество, из которого произведена изоляция жил:

  • Поливинилхлоридную изоляцию отличают по букве «В» или «ВР»;
  • Капроновая изоляция обозначается буквой «К»;
  • Для резиновой свойственна «Р»;
  • «МЭ» отличает эмалированную изоляцию;
  • «Н» или «НР» свойственна негорючему резиновому материалу найриту;
  • Полиэтилен обозначают буквой «П»;
  • Лак. Изоляция — «Л»;
  • Изоляция может обладать несущим тросом, тогда второй буквой будет «Т»;
  • Стекловолокно — «С»;
  • Гибкой жиле свойственно обозначение «Г»;
  • Фальцновая или металлическая — «Ф»;
  • Экранированная — «Э»;
  • Полиэтиленовая — «П»;
  • «О» — так обозначают использование в качестве оплетки шелка полиамидного.

Помимо этого резиновая изоляция может обладать защитой из разных оболочек: «Н» — найрит и «В» — пвх. Эти обозначения идут сразу после маркировки материала, использованного для изоляции жил.

Четвертая буква будет характеризовать отличия конструкций того или иного провода:

  • «О» — защищенный оплеткой проводник;
  • «А» — асфальтированный провод или кабель;
  • «К» — бронировано с помощью круглых проволок;
  • «Г» — если речь идет о кабеле, то эта буква означает отсутствие защитного покрова, а если о проводе, то указывает на его гибкость;
  • «Т» — создан для применения при прокладке в трубе.

Цифровое обозначение

Когда расшифровка маркировки кабеля в буквенном значении проведена, можно приступать к выяснению обозначений, выполненных цифрами:

  • Первая из цифр сообщает о количестве жил. Если маркировка не предполагает присутствия цифр перед буквами, то можно смело заявить, что проводник является одножильным.
  • Вторая из цифр сообщает площадь поперечного сечения обязательно в миллиметрах квадратных.
  • Последняя из цифр говорит о номинальном напряжении сети.

Таблица для расшифровки

Для удобства использования всех гостов маркировки проводов были созданы специальные таблицы. С их помощью маркировка проводов и кабелей становится гораздо понятней. Некоторые из таблиц помогут разобраться в назначении проводов, а не только в их характеристиках.

Кабельные линии

На всех кабелях, расположенных на открытом воздухе и на каждой из муфт обязательно наличие обозначений, расположенных на бирках. На каждой из соединительных муфт указывают дату монтажа и индивидуальные номера, а на остальных элементах кабельной линии должна быть информация, позволяющая определить марки кабелей, их номера, диаметры сечения и напряжения.

Маркировка всех контрольных кабелей по российским стандартам выполняется в соответствии со следующим списком обозначений:

  • Первая буква говорит о материале жилы, если это «А», то кабель выполнен из алюминия, в ином случае она будет медной;
  • Во-первых, следует выделить контрольный кабель из многообразия других проводников. Для этого его обозначают буквой «К». Она располагается либо в самом начале, либо после «А».
  • При отсутствии первой «А» вторая буква будет «В», что говорит об изоляции из ПВХ;
  • Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ;
  • Если в качестве изолирующего материала применяют полиэтилен, то третье буквой будет «П»;
  • Самозатухающий пожаробезопасный полиэтилен обозначен буквенным сочетанием «Пс»;
  • Если кабель не имеет защитного слоя, о это обозначается буквой «Г»;
  • Гибкие изделия обозначают сочетанием «КГ»;
  • Фотопласт отличают по букве «Ф»;
  • Если в конце маркировки или в середине встречается буква «Э», то такой проводник экранирован.

Если кабель находится в специализированном месте, то бирки располагаются по его длине с частотой в 50 м. если линия находится в месте без застройки, то она отмечается специальными знаками, располагаемыми через 500 м или в местах, где меняется направление.

Если линия в кабельном сооружении, то обозначения располагают в местах, где происходит изменение направления и с двух сторон при переходе межэтажного перекрытия. Так же они имеются в местах ввода и вывода в траншеи.

Если кабельная трасса скрыта, то бирки располагаются на ее конечных муфтах, в каждом из колодцев и на каждой соединительной муфте.

Если бирка будет помещена в закрытое пространство, предполагающее некоторую защиту от окружающей среды, то ее выполняют из пластмассы, алюминия или стали. В случае установки бирок в сырых сооружениях, в земле или просто снаружи здания их делают только из пластмассы.

Все информационные знаки на бирках, находящихся в местах с агрессивной средой следует наносить штамповкой или выжиганием. Если условия не являются экстремальными, то допускается выполнять маркировку несмываемой красной.

При закреплении бирок в положенных местах используют оцинкованную проволоку, пластмассовую ленту с кновкой или нить из капрона. Диаметр проволоки должен составлять 1–2 мм. Проволоку дополнительно покрывают битумом, что обеспечивает защиту от негативного воздействия влаги.

По российским нормам маркировка силовых кабелей выполняется по следующим стандартам:

  • Как и в случае с контрольным кабелем, «КГ» обозначает гибкость изделия.
  • «э» говорит о наличии экрана из спирально наложенной ленты из меди и проволок из того же материала.
  • «Пв» — в качестве материала для изоляции выбран вулканизированный полиэтилен.
  • «нг» — если полиэтилен не горит.
  • «LS», что означает Low Smoke — если он обладает пониженным дымовыделением.
  • «нг-LS» если материал сочетает в себе оба вышеуказанных свойства.
  • «FR» говорит о высокой способности сопротивления горению.
  • «FR LS» сочетает высокое сопротивление огню и малое выделение дыма.
  • «Пс» — это изолиция, способная самостоятельно затухать и не поддерживающая горение.
  • «П» — так обозначают тепмопластический полиэтилен.
  • «НР» — если в качестве материала изоляции применяется резина или резина, не способная поддержать горение.
  • «Р» обычная резиновая оболочка.
  • «О» говорит об отдельных для каждой фазы оболочках.
  • «С» — это оболочка из свинца.
  • «К», расположенная в самом начале маркировки сообщает, что кабель является контрольным, если же эта буква расположена в другом месте, то кабель защищен броней из стальных проволок. К тому же поверх этого наложен еще один защитный слой.
  • «Шп» — защита, имеющая вид впрессованного шланга из полиэтилена.
  • «Шв» — защита, имеющая вид впрессованного шланга из ПВХ.
  • Если последняя буква в маркировке «Г», то поверх оболочки или брони не предусмотрен защитный слой.
  • «АС» — это жила из алюминия со свинцовой оболочкой.
  • «АА» — жила и оболочка выполнены из алюминия.
  • «Бн» — броня выполнена из двух стальных лент и обладает антикоррозийным покрытием и негорючим защитным слоем.
  • «Б» — то же самое, что и «Бн», но без обеспечения пожарной безопасности.
  • При отсутствии «А» вторая буква будет «В», что говорит об изоляции из ПВХ.
  • Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ.

Маркировка кабельных линий производится после окончания монтажных работ. Каждая кабельная линия в обязательном порядке имеет личный номер. В случае наличия нескольких кабелей в линии, их маркируют одинаковыми цифрами и присваивают различные буквенные значения.

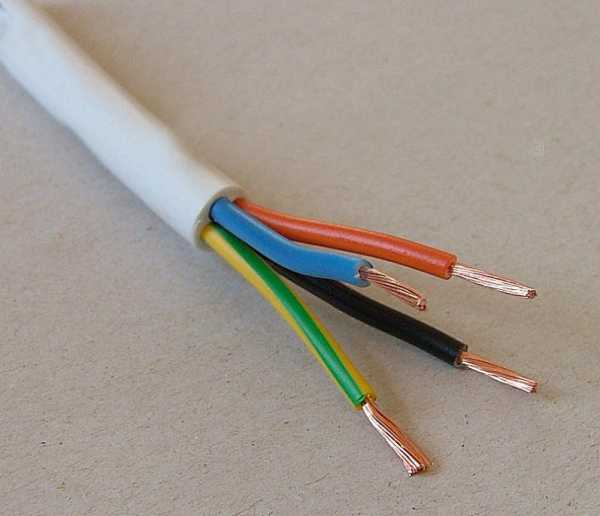

Цветовая маркировка

Для маркировки и обозначения электрических проводов применяют различные цвета, это позволяет очень быстро, а при некоторой сноровке и вовсе «на автомате» определять предназначение провода. Благодаря стандартам, использующимся повсеместно, такая маркировка позволяет разобраться в работе незнакомого мастера-электрика и безошибочно определить все необходимое для производства дальнейших работ.

Цветовая маркировка помогает найти заземление, фазу, ноль, в момент монтажа это помогает сэкономить время на определении вышеуказанных факторов.

Заземление, или просто «земля» по нормам окрашивается в зеленожелтые оттенки. Для обозначения «земли» применяют обозначение «РЕ». Так же стоит обратить внимание на название: иногда желто-зеленый провод именуют нулевой защитой, очень важно не перепутать го с обычным «нулем».

Нулевой рабочий контакт, или просто «ноль» имеет синий оттенок изоляции, допускается и голубой вариант.

Цвет «фазы» может отличаться в зависимости от производителя. Фазный провод может быть любого из не указанных в предыдущих пунктов цветов.

Благодаря этому не придется применять другие способы поиска фазы и нуля. Но при неимении цветовой маркировки можно определить это при помощи индикаторной отвертки в случае наличия только двух проводов, или с помощью мультиметра, если проводов три.

В случае с нестандартным окрасом «ноль» всегда будет окрашен в синий цвет, что сильно упрощает поиск «земли» и «фазы». Тогда можно найти черный или белый провод, так обозначали когда-то «землю», тогда другой провод будет фазным. Но такой способ является крайне опасным и не рекомендуется к применению.

Маркировка проводов очень важна, ведь электричество не щадит никого и в случае ошибки последствия могут быть плачевными.

Видео по теме

profazu.ru

Маркировка кабеля: расшифровка, примеры

Кабельная и проводниковая продукция довольно разнообразна. Но как разобраться в таком многообразии, как понять, что зашифровано в названии? Для более легкой идентификации была разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале жил, оболочек и области применения данного конкретного изделия.

Общие принципы маркировки кабельной продукции

Содержание статьи

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифрЧто обозначаетИспользуемые буквы и их расшифровка
1-я букваМатериал жил — нет буквы — медь
А — алюминий
2-я букваСтепень гибкостиГ — гибкий, многожильный
ничего нет — одножильный
3-я букваМатериал изоляцииВ — поливинилхлорид (ПВХ)
П — полиэтилен
Р — резина
НР- негорючая неделя
Ф — фторопласт
Ц — пленочная изоляция (для монтажных проводов)
4-я букваМатериал оболочки или тип брониБбГ — броня из стальной профилированной ленты
Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
В — ПВХ
Д — оплетка из двойного провода
К — броня из круглых стальных проволок, заключенных в стальной поклов
СБ — свинцовая броня
5-я букваТип защитного покрова, назначение наружного слоя, обозначение конструкции жилыВ — ПВХ (если стоит в конце обозначает бумажную изоляцию)
Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений
О — изолированные провода объединены общей оплеткой
Шв — защитный слой — выпрессованный шланг из ПВХ
Шп — защитный слой — выпрессованный шланг из полиэтилена
Шпс — тоже, но полижтилен самозатухающий
Э — экранированный
Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм2.

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А),  изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

  1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
  2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

  • круглые — в маркировке это никак не отображается:
  • плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

  • СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
    • СИП-1 тоже с неизолированной нейтралью;
    • СИП-2 — то же, но нейтраль изолирована;

      Самонесущие провода

    • СИП-4 — изолированные жилы одинакового сечения.
  • А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
  • АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

stroychik.ru

Расшифровка маркировки кабелей и проводов

Расшифровка (маркировка) обозначений кабелей и проводов

1. Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А – (первая буква) алюминиевая жила, если буквы нет – жила медная.
АС – Алюминиевая жила и свинцовая оболочка.
АА – Алюминиевая жила и алюминиевая оболочка.
Б – Броня из двух стальных лент с антикоррозийным покрытием.
Бн – То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В – (первая (при отсутствии А) буква) ПВХ изоляция.
В – (вторая (при отсутствии А) буква) ПВХ оболочка.
Г – В начале обозначения – это кабель для горных выработок, в конце обозначения – нет защитного слоя поверх брони или оболочки («голый»).
г – Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г – Алюмополимерная лента поверх герметизированного экрана .
Шв – Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп – Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О – Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР – Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П – Изоляция или оболочка из термопластичного полиэтилена.
Пс – Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв – Изоляция из вулканизированного полиэтилена.
БбГ – Броня профилированной стальной ленты.
нг – Не поддерживающий горение.
LS – Low Smoke – низкое дымо- и газовыделение.
КГ – Кабель гибкий.

Кабель с БПИ – бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ – Алюминиевая броня.
СБ – (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П – Броня из плоских стальных оцинкованных проволок.
К – Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л – В составе подушки дополнительная 1 лавсановая лента.
2л – В составе подушки дополнительная двойная лавсановая лента.
Г – Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв – Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У – Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию.
В – (вторая (при отсутствии А) буква) ПВХ изоляция.
В – (третья (при отсутствии А) буква) ПВХ оболочка.
П – Изоляция из полиэтилена.
Пс – Изоляция из самозатухающего полиэтилена.
Г – Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К – (первая или вторая (после А) буква) – кабель контрольный.
Kроме КГ – кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий. в середине или в конце обозначения – кабель экранированный.

А – Алюминиевый голый провод.
АС – Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП – Самонесущий Изолированный Провод.
нг – Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

М – Монтажный провод (ставится в начале обозначения).
Г – Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш – Изоляция из полиамидного шелка.
Ц – Изоляция пленочная.
В – Поливинилхлоридная изоляция.
К – Капроновая изоляция.
Л – Лакированный.
С – Обмотка и оплетка из стекловолокна.
Д – Двойная оплетка.
О – Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ – Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ – Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ – Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ – Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ – Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 – Провод с Виниловой изоляцией. 1, 3 – класс гибкости жилы.
ПВС – Провод в Виниловой оболочке Соединительный.
ШВВП – Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП – Провод Универсальный Плоский.
ПУГНП – Провод Универсальный Плоский Гибкий.

2. Расшифровка (маркировка) Кабели и провода зарубежного производства

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M – Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR – кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F – corda flessibile – гибкая жила.
R – polivinilclorudo – PVC – ПВХ-изоляция
O – anime riunite per cavo rotondo – круглый, не плоский кабель.
R – polivinilclorudo – PVC – ПВХ-оболочка.

Y – ПВХ-изоляция.
SL – Кабель контрольный.
Li – Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N – Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C – Медный экран.
FE 180 – При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 – В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

H – Гармонизированный провод (одобрение HAR).
N – Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 – Номинальное напряжение 450/750 В.
V – ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S – Медный экран.
(F) – Продольная герметизация.
(FL) – Продольная и поперечная герметизация.
E – Трехжильный кабель.
R – Броня из круглых стальных проволок.

Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 – данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) – исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.
В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

– АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
– АВВГз. С заполнением, заполнение из резиновой смеси.
– АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

Б – броня из стальных лент
Ш- шланг защитный из ПВХ пластиката.
в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

С – свинцовая оболочка.
2л – две лавсановые ленты
Г – голый. Защитный покров из двух стальных оцинкованных лент.
К – защитный покров из круглых стальных оцинкованных проволок.
Ц – изоляция бумажная, пропитанная нестекаемым составом.

К – контрольный
Э – экран общий из алюминиевой фольги поверх скрученных жил

П – изоляция из силанольносшитого полиэтилена.
п – наружная оболочка из полиэтилена.

у – усиленная оболочка из полиэтилена
2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,
В — ПВХ (поливинилхлоридная) изоляция
П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
СИП-1 – с неизолированной нейтралью
СИП-2 – с изолированной нейтралью
СИП-4 – с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок
АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Что обозначает маркировка кабелей

Т – провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм 2 .

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

  1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
  2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

  • круглые — в маркировке это никак не отображается:
  • плоские, тогда ставится буква П.

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

  • СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
    • СИП-1 тоже с неизолированной нейтралью;
    • СИП-2 — то же, но нейтраль изолирована;

  • СИП-4 — изолированные жилы одинакового сечения.
  • А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь — все реже.
  • АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.
  • Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

    Расшифровка кабелей и проводов в таблице

    При проведении монтажных работ электрической сети в частном доме или квартире очень важно уметь отличать несущие жилы в силовом кабеле. Для не имеющего специальных познаний в области электротехники, необходимо использовать таблицы или инструкции, которые содержат информацию по данному вопросу. Маркировка силовых кабелей как раз один из особых типов обозначений, позволяющий точно и быстро определять все их характеристики по ГОСТу.

    Для чего нужна маркировка

    Маркировка проводов и кабелей является специфическим обозначением на внешней оплетке. Использование краткого шифра позволяет отличать один вид провода от другого, не нарушая его целостности. Маркировка строго стандартизирована, все производители электротехники должны изготавливать кабеля с соответствующим обозначением на наружной изоляции. Маркировка проводов представляет собой особую последовательность букв и цифр. Расшифровка символов для всех производителей электротехники одинакова. Такой способ предназначается для отображения всех важных характеристик конкретного шнура.

    Материал. В первую очередь возникает необходимость определения материала, и которого производился определенный кабель. Так как при покупке сразу уточняется этот показатель. Самый распространенный материал – алюминий и медь. Назначение. Следующий показатель, для каких целей был изготовлен провод. Он может использоваться для подключения мощного электрического оборудования, для прокладывания электрической сети в зданиях разного назначения (жилые, промышленные, общественные) или же для стандартной бытовой техники. При несоответствии назначения определенного типа проводов снижается срок его эксплуатации, и возникает вероятность пробоя фазы, что может привести к опасным последствиям.

    Изоляция. Далее маркировка должна кратко отображать, какой тип изоляции применялся для данного силового кабеля. После определения типа и материала изоляционной обмотки можно понять, какими свойствами и характеристиками она обладает (повышенная прочность, огнеупорность, устойчивость к влаге и другое). Особенность конструкции. Этот параметр также очень важен, так как от этого будет зависеть схема всей проводке и доме. Исходя из конструкции кабеля, нужно будет определить, какие типы защитных устройств можно будет подключить к электрической сети, будет ли подключен заземляющий контур, громоотвод и другое оборудование. Так в их конструкции может быть одна, две и больше фазных жил, ноль, а также заземляющая жила, которая используется для заземления.

    Сечение. Очень важно знать, какое сечение у кабеля. который используется для монтажных работ в доме. Материал и толщина сечения позволит узнать, какую нагрузку электрическая сеть на данном отрезке может выдержать. Напряжение. Также маркировка позволяет определить номинальное напряжение, которое будет проходить по силовой линии.

    Расшифровав по маркировке данные характеристики, можно понять, подходит ли для монтажных работ конкретный тип силового кабеля. Данные обозначения должен уметь расшифровывать специалист в области электротехники, а также продавец-консультант в магазине. Покупатель может дать интересующие его параметры, а продавец, исходя из них, должен подобрать подходящий тип провода с нужными характеристиками.

    Видео «Ошибки при выборе кабеля»

    Буквенно-цифровые обозначения

    Маркировка на внешней изоляции наносится в соответствии со стандартами ГОСТ. Данные нормы ГОСТ позволяют отличать между собой виды конечной продукции – шнур, кабель, провод. Если обозначения не наносятся на внешней оплетке, то на нее крепится специальная бирка с нанесенной информацией. По стандартам ГОСТ проводом называется одна или большее количество жил, которые покрываются изоляционным материалом по всей поверхности или без него. Самая простая конструкция.

    По ГОСТу кабель представляет собой несколько отдельно изолированных друг от друга жил, которые одновременно заключены в герметичную прочную внешнюю оболочку. Оболочка может быть металлической или из различного вида пластика. Шнуром стоит называть две и больше гибкие жилы, которые по всей длине соединены между собой методом скручивания или неметаллической оплеткой.

    Таким образом, ГОСТ устанавливает их отличия по конструкции. Кроме различия их маркировка на изоляционном материале, они также имеют свой номер ГОСТ. Номер ГОСТ можно узнать в техническом паспорте, который прилагается к бухте провода. В связи с этим производство кабеля, которые относятся к определенной группе (по назначению), должно основываться на стандартах ГОСТ. Выпускаемые провода разделяются на группы: силовые, контрольные, связные, управление, радиочастотные.

    При обнаружении буквенно-цифровых обозначений на изоляции, их можно расшифровать самостоятельно:

    Первая буква в маркировке – материал жилы.

    • А — алюминиевая жила;
    • АС – со свинцовой оболочкой;
    • АА – оболочка из алюминия.

    Если буквы нет, то жила из меди. Вторая буква – сфера применения конструкции.

    • Б – провода для самолетов;
    • К — контрольный кабель;
    • КГ – гибкая конструкция;
    • Г – предназначен для горной местности;
    • М – для монтажа;
    • П — провод;
    • ПП – плоская конструкция;
    • О — оптический;
    • У — установочный кабель;
    • Ш — шнур;
    • ШБ – для бытового использования;
    • Э — для шахт.

    Если же второй буквы нет, то это силовой кабель. Третья буква. Отображает степень их гибкости. Г – многожильный, гибкий. Без буквы – одножильный. Четвертая буква. Изоляционный материал.

    • В – поливинилхлоридный пластикат;
    • П – особый полиэтилен;
    • Р – резиновая изоляция;
    • НР — негорючая резина;
    • Ф — фторопласт;
    • Ц — изоляция из пленки.

    Для обмотки используются другие обозначения. Их материал может быть очень разнообразным. Пятая буква. Материал внешней оболочки продукции или бронированный корпус.

    • БбГ — броня из стальных негорючих лент;
    • Бн – корпус из стальных лент, наличие огнеупорного защитного покрова;
    • В – ПВХ;
    • Д — провод с двумя сердечниками;
    • К – корпус из круглых оцинкованных стальных проволок, помещается в защитные покрова;
    • СБ – броня из свинца.

    Шестая буква. Защитный покров, назначение слоя и конструкции.

    • В — изоляция из прессованной бумаги;
    • Г – защита от коррозии;
    • Без буквы Г — защищенность от внешних механических повреждений;
    • О – проводники, которые находятся в изолированной одной оболочке или оплетке;
    • Шв — прессованный шланг из поливинилхлорида;
    • Шп – из полиэтилена;
    • Шпс — из тугоплавкого полиэтилена;
    • Э — экранированный;
    • Бн — броня из стальных лент и в защитных покровах, не горит;
    • Т — провод используется для прокладывания по трубам

    Прописные буквы также позволяют уточнить некоторые особенность конструкции и их свойства. Затем следуют цифровые обозначения. Первая цифра – номинальное напряжения линии. 1 – один кВ, а без цифры – 600 вольт. Вторая – количество жил в конструкции. От 1 до 37. Третья – площадь сечения, в зависимости от их типа.

    Кроме буквенно-цифровых обозначений также используется цветовая маркировка. По ГОСТу определенные цвета указывают на назначение жил – фаза, рабочее заземление и защитное заземление.

    Варианты обозначений

    Так, например, рассмотрим один из основных проводов, которых используются при монтаже электрической линии и другого оборудования. ВБбШв. Маркировка ВБбШв позволяет определить, что это кабель из жил с медным сечением. Изоляционный материал ВБбШв кабеля – поливинилхлоридный пластикат. ВБбШв представляет собой конструкцию из скрученных между собой проводников. Также имеется внешняя ПВХ изоляция. Поверх ВБбШв расположены бронированные покрова из стальных лент, а также герметичный поливинилхлоридный шланг для защиты.

    ВБбШв кабели имеют однопроволочную основу каждой жилы, их сечение от 2,5 до 50 мм 2. ВБбШв используется для распределения и передачи электроэнергии в стационарном оборудовании. ВБбШв может эксплуатироваться на воздухе, если нет опасности механического повреждения, и в грунте. ВБбШв представляет надежный тип силовой линии, которая устойчива к перепадам температур и влаге. Имеет высокий срок эксплуатации (до 35 лет) и доступную цену. Кроме ВБбШв маркировки, также пользуются спросом АВБбШВ, АППВ, ПВ-2, ПВТО конструкции.

    Видео «Как правильно подобрать сечение для проводов»

    Выбор сечения — важный момент при монтаже электропроводки. Неправильно подобранные комплектующие способны свести на нет все ваши старания. Советуем к просмотру видео ниже, которое поможет вам разобраться с этим вопросом.

    Источники: http://www.eti.su/articles/kabel-i-provod/kabel-i-provod_958.html, http://stroychik.ru/elektrika/markirovka-kabelej, http://otoke.ru/provodka/provoda/rasshifrovka-kabelej-v-tablitse-840/

    electricremont.ru

    Маркировка проводов и кабелей: таблицы, расшифровка, обозначения

    Одним из главных правил организации проводки является верный выбор кабелей и проводов, которые будут использованы для различных целей – подключения источника и потребителей электроэнергии.

    Человеку, впервые столкнувшемуся с выбором кабельной продукции, обозначения, состоящие из нескольких букв и цифр, могут показаться сложными. Проще ткнуть пальцем в понравившийся образец и купить бухту нужной длины. Чаще всего такой выбор оказывается неудачным.

    Маркировка или буквенно-цифровое обозначения отражает важнейшие характеристики – диаметр жил и их количество, материал проводника и изоляции, допустимые условия прокладки и эксплуатации, другую информацию. Для использования она имеет первостепенное значение.

    Для выбора особое значение имеют несколько показателей.

    Виды материалов проводника

    В качестве токопроводящей жилы используются металлы с высокой проводимостью, чаще всего, электротехнические алюминий и медь. Производители выпускают и экзотические варианты, использующие монокристаллическую медь, серебро и золото. Однако все они имеют специальное назначение и практического применения для бытовых нужд, как правило, не находят.

    В маркировке эл проводов и кабелей, которые выпускаются отечественной промышленностью, материалу жил отводится первое место.

    Обозначения алюминиевых проводников начинаются с буквы А, для медных маркировка (за редкими исключениями) не предусмотрена. Если маркировка провода начинается с буквы отличной от А, значит, материал – электротехническая медь.

    Распространено мнение, что для качественной проводки медь лучше, чем алюминий. Связывают это с тем, что второй быстро окисляется, имеет меньшую проводимость и менее гибок. Но все эти недостатки для практических нужд не имеют большого значения:

    • Гибкость играет важную роль там, где провод подвергается частым деформациям. Для стационарной электропроводки разница между материалами в этом отношении невелика. Единственный участок, где стоит использовать исключительно медную проводку– подключение осветительных приборов, поскольку меняются они достаточно часто.
    • Пленкой окислов покрывается только поверхность алюминия. В дальнейшем процесс прекращается и на проводимость влияния не оказывает. Для монтажа в клеммники и зажимные контакты розеток и выключателей можно использовать специальные проводящие пасты, которые разрушают оксидную пленку и гарантируют постоянный надежный контакт.
    • По проводимости алюминий уступает меди не более 20%, что легко компенсируется незначительным увеличением диаметра провода при покупке.

    При этом для кабельной продукции из обоих материалов установлены абсолютно одинаковые сроки службы, а цена на алюминиевые образцы оказывается ниже почти в 3 раза.

    Количество жил и диаметр (сечение)

    В маркировке монтажных электро проводов этот параметр отображается набором цифр. Первая цифра означает количество жил. Следующие – площадь сечения одного проводника.

    Если в обозначениях присутствует надпись 3х1,5, значит, кабель – трехжильный, с сечением каждой (без учета изоляции) 1,5 кв. мм. Для проводников прямоугольной (плоской) формы указываются линейные размеры (длина и ширина), хотя для широкого частного потребителя такие предлагаются достаточно редко.

    Каждая жила может быть выполнена в виде одиночного проводника, или множества более тонких в общей изоляции. Во втором случае указывается их суммарная площадь.

    Для некоторых проводов, в частности, большинства одножильных и множества двухжильных, к примеру, используемых при производстве электрических шнуров для бытовой техники, количество жил может не указываться. В этом случае в маркировке присутствует только площадь (или диаметр).

    Диаметр (площадь сечения) – важнейшая характеристика. Она определяет, прежде всего, нагрузка какой мощности может быть подключена, допустимую силу тока при длительной эксплуатации и его ударного (максимального в случае аварийной ситуации) значения. Ограничение связано с нагревом материала при протекании по нему электрического тока.

    Если приведенные в нормативных документах требования не выполняются, при длительном использовании возможен перегрев, разрушение изоляции, возникновение пожара.

    Верный расчет

    Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

    Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

    Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

    Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

    Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

    В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

    Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.

    Следует учитывать, что при прокладке проводов в рядах или жгутах (групповая проводка), а также под действием температуры окружающей среды тепловые нагрузки на них могут увеличиться. Поэтому выбор сечения необходимо производить с запасом. В практике 30%-50% увеличение результатов расчета позволяет избежать любых неприятностей. Решили самостоятельно собрать электрощиток, но не знаете с чего начать? В следующей статье мы подробно расскажем, как правильно собрать электрощит своими руками.

    Читайте здесь о нюансах подключения частного дома к электросети и монтаже электропроводки разных типов.

    Пошаговая инструкция по обустройству проводки от щитка в квартире своими руками находится тут.

    Покрытие изоляции и другие характеристики, обозначение по буквам

    Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

    Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

    Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

    Для примера – несколько расшифровок обозначений кабельной продукции:

    • АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
    • ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
    • ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
    • АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

    Узнайте из данного видео, как определить маркировку провода:

    Видео о правилах и способах нанесения маркировки на кабель:

    Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала. Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции. В общественных зданиях особое внимание уделяется уровню выделения дыма и газа. Важным является наличие экрана и т.д.

    Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

    В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

    elektrik24.net

    Расшифровка (маркировка) обозначений кабелей и проводов

    Расшифровка (маркировка) обозначений кабелей и проводов

    1. Расшифровка (маркировка) Кабели и провода российского производства

    Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

    А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
    АС — Алюминиевая жила и свинцовая оболочка.
    АА — Алюминиевая жила и алюминиевая оболочка.
    Б — Броня из двух стальных лент с антикоррозийным покрытием.
    Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
    б – Без подушки.
    В — (первая (при отсутствии А) буква) ПВХ изоляция.
    В — (вторая (при отсутствии А) буква) ПВХ оболочка.
    Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
    г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
    2г — Алюмополимерная лента поверх герметизированного экрана .
    Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
    Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
    Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
    К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
    С – Свинцовая оболочка.
    О — Отдельные оболочки поверх каждой фазы.
    Р – Резиновая изоляция.
    НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
    П — Изоляция или оболочка из термопластичного полиэтилена.
    Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
    Пв — Изоляция из вулканизированного полиэтилена.
    БбГ — Броня профилированной стальной ленты.
    нг — Не поддерживающий горение.
    LS — Low Smoke — низкое дымо- и газовыделение.
    КГ — Кабель гибкий.

    Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

    А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
    Б – Броня из плоских стальных лент (после символа материала оболочки).
    АБ — Алюминиевая броня.
    СБ — (первая или вторая (после А) буква) свинцовая броня.
    С – Материал оболочки свинец.
    О – Отдельно освинцованная жила.
    П — Броня из плоских стальных оцинкованных проволок.
    К — Броня из круглых стальных оцинкованных проволок.
    В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
    б – Без подушки.
    л — В составе подушки дополнительная 1 лавсановая лента.
    2л — В составе подушки дополнительная двойная лавсановая лента.
    Г — Отсутствие защитного слоя («голый»).
    н – Негорючий наружный слой. Ставится после символа брони.
    Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
    Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
    Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
    (ож) – Кабели с однопроволочными жилами (в конце обозначения).
    У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
    Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

    Контрольный кабель (по ГОСТ 1508-78):

    А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
    В — (вторая (при отсутствии А) буква) ПВХ изоляция.
    В — (третья (при отсутствии А) буква) ПВХ оболочка.
    П — Изоляция из полиэтилена.
    Пс — Изоляция из самозатухающего полиэтилена.
    Г — Отсутствие защитного слоя («голый»).
    Р – Резиновая изоляция.
    К — (первая или вторая (после А) буква) — кабель контрольный.
    Kроме КГ — кабель гибкий.
    Ф – Изоляция из фторопласта.
    Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

    Подвесные провода:

    А — Алюминиевый голый провод.
    АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
    СИП — Самонесущий Изолированный Провод.
    нг — Не поддерживающий горения.

    Силовые, установочные провода и шнуры соединительные:

    А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
    П (или Ш) – вторая буква, обозначает провод (или шнур).
    Р – Резиновая изоляция.
    В – Изоляция из ПВХ.
    П – Полиэтиленовая изоляция.
    Н – Изоляция из наиритовой резины.
    Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
    В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
    Д — Двойной провод .
    О — Оплетка.
    Т — Для прокладки в трубах.
    П — Плоский с разделительным основанием.
    Г — Гибкий.

    Монтажные провода:

    М – Монтажный провод (ставится в начале обозначения).
    Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
    Ш — Изоляция из полиамидного шелка.
    Ц — Изоляция пленочная.
    В — Поливинилхлоридная изоляция.
    К — Капроновая изоляция.
    Л – Лакированный.
    С — Обмотка и оплетка из стекловолокна.
    Д — Двойная оплетка.
    О — Оплетка из полиамидного шелка.
    Э – Экранированный.
    МЭ — Эмалированный.

    Расшифровка (маркировка) некоторых особых аббревиатур:

    КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
    КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
    КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
    ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
    ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
    ПВС — Провод в Виниловой оболочке Соединительный.
    ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
    ПУНП — Провод Универсальный Плоский.
    ПУГНП — Провод Универсальный Плоский Гибкий.

    2. Расшифровка (маркировка) Кабели и провода зарубежного производства

    Силовой кабель:

    N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
    Y – Изоляция из ПВХ.
    H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
    M — Монтажный кабель.
    C – Наличие медного экрана.
    RG – Наличие брони.

    FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

    F — corda flessibile — гибкая жила.
    R — polivinilclorudo — PVC — ПВХ-изоляция
    O — anime riunite per cavo rotondo — круглый, не плоский кабель.
    R — polivinilclorudo — PVC — ПВХ-оболочка.

    Контрольный кабель:

    Y – ПВХ-изоляция.
    SL — Кабель контрольный.
    Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

    Кабель безгалогеновый огнестойкий :

    N — Изготовлен по немецкому стандарту VDE (см.выше).
    HX – Изоляция из сшитой резины.
    C — Медный экран.
    FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
    E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

    Монтажные провода:

    H — Гармонизированный провод (одобрение HAR).
    N — Соответствие национальному стандарту.
    05 -Номинальное напряжение 300/500 В.
    07 — Номинальное напряжение 450/750 В.
    V — ПВХ изоляция.
    K – Гибкая жила для стационарного монтажа.

    Кабели с изоляцией из сшитого полиэтилена:

    N – Изготовлен согласно немецкому стандарту VDE (см.выше).
    Y – ПВХ изоляция.
    2Y – Изоляция из полиэтилена.
    2X – Изоляция из сшитого полиэтилена.
    S — Медный экран.
    (F) — Продольная герметизация.
    (FL) — Продольная и поперечная герметизация.
    E — Трехжильный кабель.
    R — Броня из круглых стальных проволок.

    Как расшифровать марку кабеля?

    Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

    4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

    0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

    (ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

    Г – гибкий или небронированный.
    В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
    В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
    А – алюминий. Алюминиевая токопроводящая жила.

    Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

    В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

    — АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
    — АВВГз. С заполнением, заполнение из резиновой смеси.
    — АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

    АВБбШв:

    Б – броня из стальных лент
    Ш- шланг защитный из ПВХ пластиката.
    в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

    АСБ2лГ, АСКл, ЦСБ:

    С – свинцовая оболочка.
    2л – две лавсановые ленты
    Г – голый. Защитный покров из двух стальных оцинкованных лент.
    К — защитный покров из круглых стальных оцинкованных проволок.
    Ц – изоляция бумажная, пропитанная нестекаемым составом.

    АКВВГЭ:

    К – контрольный
    Э – экран общий из алюминиевой фольги поверх скрученных жил

    АПвБбШп:

    П – изоляция из силанольносшитого полиэтилена.
    п – наружная оболочка из полиэтилена.

    АПвПу2г:

    у – усиленная оболочка из полиэтилена
    2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

    КГ – кабель гибкий.

    Расшифровка маркировки проводов.

    Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

    Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

    Р — резиновая изоляция,
    В — ПВХ (поливинилхлоридная) изоляция
    П — изоляция из полиэтилена

    Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

    Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

    Провода для воздушных ЛЭП расшифровываются следующим образом:

    СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
    СИП-1 — с неизолированной нейтралью
    СИП-2 — с изолированной нейтралью
    СИП-4 — с равными по сечению изолированными жилами.

    А – неизолированный провод, скрученный из алюминиевых проволок
    АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

    www.eti.su

    Расшифровка маркировки кабеля, провода

    Возьмем как пример очень распространенный кабель: ВВГнг (ож)-0,66 кВ 3х1,5 и разберем его маркировку.

    Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая.

    Буква В — винил оболочка из поливинилхлоридного (ПВХ)пластика, обозначение (нг) не распространяющий горение при групповой прокладке материал.

    Количество жил у большинства групп кабелей от 1 до 5.

    У контрольных, к примеру, от 4 до 37.

    Каждая жила имеет сечение.

    У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

    0,66 кВ — напряжение. У данного кабеля оно составляет 660 В.

    Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

    (ож) — исполнение — одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп), многожильное (мн). Индекс (А) в маркировке кабеля ВВГнг(А) обозначает соответствие категории А по  нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми безопастными по нераспространению горения.

    Так же буквы (мс,мк) обозначение по ГОСТ Р 53769-2010:

    О — однопроволочные

    М — многопроволочные

    К — круглые

    С — секторные или сегментные

    FR — от английского fire resistant что значит «огнестойкий»

    Г — гибкий или небронированный.
    В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
    В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
    А — алюминий. Алюминиевая токопроводящая жила.

    Ф — фторопласт.

    Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

    В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:
    • АВВГ-П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
    • АВВГз. С заполнением, заполнение из резиновой смеси.
    • АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» ( пониженное дымовыделение), ПВХ пониженной пожароопасности.
    Расшифруем АВБбШв:
    Б — броня из стальных лент
    Ш— шланг защитный из ПВХ пластиката.
    в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

    Расшифруем АСБ2лГ, АСКл, ЦСБ:
    С — свинцовая оболочка.
     — две лавсановые ленты
    Г — голый. Защитный покров из двух стальных оцинкованных лент.
    К — защитный покров из круглых стальных оцинкованных проволок.
    Ц — изоляция бумажная, пропитанная нестекаемым составом.

    Расшифруем АКВВГЭ:
    К — контрольный
    Э — экран общий из алюминиевой фольги поверх скрученных жил

    Расшифруем АПвБбШп:
    П — изоляция из силанольносшитого полиэтилена.
    п — наружная оболочка из полиэтилена.

    Расшифруем  АПвПу2г:
    у — усиленная оболочка из полиэтилена
     — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.
    КГ — кабель гибкий.

    Расшифровка маркировки проводов.

    Провода  как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

    Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:
    Р — резиновая изоляция,
    В — ПВХ (поливинилхлоридная) изоляция
    П — изоляция из полиэтилена

    Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

    Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

    Провода для воздушных ЛЭП расшифровываются следующим образом:
    СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
    СИП-1 — с неизолированной нейтралью
    СИП-2 — с изолированной нейтралью
    СИП-4 — с равными по сечению изолированными жилами.
    А — неизолированный провод, скрученный из алюминиевых проволок
    АС — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

    inkabel.ru

    Расшифровки кабельных обозначений (маркировок) — Профсектор

    ШОГ Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300В для систем 300/300В. Шнур марки ШОГ может изготовляться в спиральном исполнении мерными длинами, при этом к марке шнура через дефис добавляют букву С»: ШОГ-С Для присоединения электробритв, массажных и других подобных приборов с номинальной токовой нагрузкой не более 0,2 А
    ШВП То же, повышенной гибкости Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
    ШВД Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300В для систем 300/300В Для декоративных осветительных гирлянд, для неподвижного защищенного монтажа внутри приборов (установок)
    ШВВП Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380В для систем 380/380В Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
    ШВЛ То же, со скрученными жилами
    ПВС

    Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Предназначен для армирования неразборной арматурой (вилками и т.д.).

    Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных
    ПВСн Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Не предназначен для армирования неразборной арматурой (вилками и т.д.).
    ПВСП То же, с параллельными жилами
    ШРО Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380В для систем 380/380В Для присоединения бытовых электроутюгов
    ПРС Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380В для систем 380/660В Для присоединения электронагревательных приборов
    ПРМ Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380В для систем 380/660В Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, средств малой механизации для садоводства и огородничества, электронагревательных приборов, контактируемых с маслами и смазками, и для изготовления удлинительных шнуров
    ПСГ Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450В для систем 450/750В Для передвижных токоприемников и механизмов

    profsector.com

    0 comments on “Расшифровка маркировки кабелей – Маркировка кабеля, проводов: таблица, расшифровка

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
