Правильная установка подрозетников. Установка подрозетника в бетон и гипсокартон

Эта информация может пригодиться всем, кто когда-либо сталкивался или столкнется с установкой подрозетников. Опишем максимально коротко и лаконично, что такое подрозетник, как его правильно устанавливать и сколько может стоить его установка. Также вы узнаете как вставить обратно выпавший подрозетник и что можно использовать вместо него.

Запомните три основных правила качественной установки:

Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.

Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.

Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.

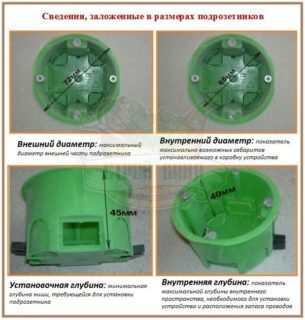

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Виды подрозетников

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

Коммутация проводов в подрозетнике вместо распаечной коробки

Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.

Установка подрозетника в бетон

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении, в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

Будущие лунки необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

Самый простой способ сделать метки, — это приложить группу подрозетников к стене.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Важно! Заход кабеля в подрозетник никак не должен мешать будущей розетке, особенно со стороны распорок. Очень частая ошибка при установке подрозетников, — это перебив провода распорокой от розетки, — в этом случае на корпусе розетки может появиться опасный потенциал, или произойти короткое замыкание при включении электричества.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда.

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.

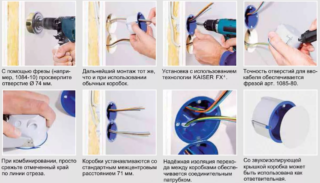

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм. Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, –

вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Заключение

Вот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.

И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!

xn--e1agfbb6an8f.org

Как сделать шаблон для установки подрозетников своими руками

При монтаже современных розеток или выключателей внутренней установки их механизмы должны размещаться в специальной пластиковой коробочке — подрозетнике. На сегодняшний день практически вся электрическая фурнитура выполняется таким образом, что позволяет установить в один ряд несколько розеток или выключателей.

Согласитесь, что одной розетки на кухне уже не хватает, а розетками, установленными на разных концах стены не всегда удобно пользоваться. Поэтому зачастую электрика проектируется таким образом, чтобы в одном месте размещалось несколько точек для подключения бытовой техники. Это очень практично и функционально.

Некоторые мастера по незнанию выполняют сборку не под одну многопостовую рамку, а устанавливают рядом отдельно стоящие розетки. Такая конструкция не создает впечатления единого целого устройства, из-за этого такой монтаж не совсем красиво смотрится.

Профессионалы при монтаже блока розеток всегда используют декоративную рамку на два, три или четыре окна. Но порой бывает так, что на завершающем этапе монтажа розетки с трудом удается установить в коробки, из-за того что они накладываются друг на друга.

Декоративная рамка в этом случае также не стает на свое место. Связано это с тем, что при установке подрозетников не соблюдалось расстояние между их центрами. В идеале расстояние между центрами подрозетников должно составлять 71 мм. А при установке большого числа коробок они начинают смещаться друг относительно друга или деформируются под действием шпаклевочной смеси.

Добрый день дорогие друзья! Я снова рад приветствовать вас на сайте «Электрик в доме». В этой статье поговорим об одной простой и, наряду с тем, полезной штуке для установки подрозетников в стены из кирпича, бетона и газоблоков. Те люди, которые профессионально занимаются электромонтажом, знают, как порой непросто ровно установить блок из пяти розеток.

При помощи несложного приспособления, о котором пойдет речь в данной статье, можно осуществлять установку подрозетников с точностью до миллиметра. Подобные штуки не вырабатываются промышленными предприятиями, поэтому мастера самостоятельно делают подходящие для них самоделки. Данное приспособление на сленге электриков называется шаблон для установки подрозетников. Также встречаются такие названия как кондуктор или макет, но все они выполняют одну и туже функцию.

Планка для установки подрозетников

Большинство пластиковых коробок для монтажа розеток имеют размеры 68 мм в диаметре и глубину порядка 45 мм. Коробки у разных производителей могут немного отличаться между собой по размерам и характеристикам, но функционал у всех одинаковый — будучи собранными в блок, они обеспечивают межцентровое расстояние устанавливаемых механизмов в 71 миллиметр.

Чтобы при монтаже коробки не плясали друг относительно друга их необходимо жестко зафиксировать между собой. Как коробки собираются в блок? Рассмотрим подрозетники фирмы Schneider Electric для внутренней установки. Если внимательно присмотреться на передней части имеются специальные защелки для стыковки нескольких коробок.

Состыковать коробки можно также при помощи специальных соединителей – заглушек.

На первый взгляд, дело кажется простым – после сбора коробок в блок автоматически получаются требуемые межцентровые размеры. Зачем вообще необходим какой-то шаблон для установки подрозетников? Все итак отлично стыкуется.

Однако следует учитывать, что для закрепления подрозетника следует заполнить раствором все пространство между стенками отверстия в стене и самим подрозетником. Поэтому закладка раствора в гнездо осуществляется с избытком. И когда коробку начинаешь вдавливать на место, раствор начнет выходить со всех щелей, заполняя пустоты, в результате чего получается очень прочное фиксирование подрозетника.

Но при вдавливании коробки необходимо приложить изрядное усилие, под действием которого пластиковый подрозетник может попросту лопнуть или изменить форму (стать овальным), а блок из нескольких коробок обязательно расплывется в разные стороны. На финальной стадии установки механизмов розеток и выключателей компенсировать все эти недочеты суппортами невозможно.

Более того коробки при установке должны быть четко установлены по уровню, чтобы торцы не выпирали и небыли утоплены, а находились заподлицо со стеной. При установке блока подрозетников голыми руками такое сделать можно, но на это тратится очень много времени и усилий.

Именно для решения таких задач я сделал себе такое приспособление, как шаблон для установки подрозетников которое позволяет экономить не только время, но и нервы.

Как сделать шаблон для установки подрозетников своими руками

Приступим непосредственно к изготовлению нашего устройства. Для этого я взял алюминиевый уголок размером 40х40 мм. Длина уголка зависит от количества устанавливаемых в блоке подрозетников, плюс необходимые отступы от каждого края для крепления уголка к стене (примерно 10 – 15 см с каждой стороны). Я решил сделать макет для пяти подрозетников поэтому взял уголок длиной 60 см.

Да кстати совсем не обязательно делать шаблон из уголка и тем более из алюминиевого. Можно взять любой жесткий материал произвольной формы, у кого что есть, например трубопрофиль. Удобство шаблона из алюминия в его легкости. Кстати возникали идеи сделать макет из дин-рейки, там и отверстия сверлить не нужно.

Теперь по центру ребра, где будут крепиться коробки необходимо разметить линию. С обеих сторон уголка с помощью рулетки находим центр и отмечаем карандашом линию.

По намеченной линии будем сверлить отверстия для крепления подрозетников с помощью саморезов. Наш шаблон для установки подрозетников практически готов. Приступаем к высверливанию отверстий. Для этого нам в помощь шуруповерт и сверло по металлу размером 3 мм.

Отступаем от края уголка 12 см и сверлим первое отверстие. Чтобы сверло не соскальзывало с намеченного места сверления, рекомендую его накернить.

Затем замеряем расстояние между центрами саморезов подрозетника и переносим его на наш шаблон. У меня получилось 60 мм. Это будет точка для высверливания второго отверстия. Аналогичным образом высверливаем отверстия для всех подрозетников в блоке.

Примеряем коробку на планке

По краям уголка отступаем по 5 см и высверливаем еще два отверстия. При монтаже это поможет прижать к стене всю конструкцию.

Теперь закрепим на готовом макете все подрозетники, получается ровная конструкция, которую удастся вставить в стену без перекосов и изгибов.

Давайте посмотрим, какое расстояние у нас получилось между центрами коробок относительно высверленных отверстий:

Для установки блока подрозетников с помощью шаблона накидываем в отверстие в стене немного раствора, просовываем провода в подрозетники и крепим шаблон к стене. Предварительно нужно пробурить в стене отверстия. Уголок к стене фиксируем дюбелями.

Удобство такой конструкции в том, что все коробки устанавливаются с точным расстоянием друг относительно друга, и нет необходимости постоянно выверять и поправлять каждую коробку до полного высыхания раствора. Также исключается деформация коробок, и все они выставляются заподлицо со стеной.

Можно по краям сделать заточки, чтобы удобно было выставлять шаблон по горизонтали.

Надеюсь, дорогие друзья статья была для вас интересной, и данное устройство поможет вам облегчить и ускорить монтаж. У кого какие мнения? Может уже кто-то пользуется данной конструкцией или есть мнения как ее улучшить. Давайте делиться опытом.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

Содержание статьи:

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Монтаж подрозетника в гипсокартон

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

strojdvor.ru

Как установить подрозетник в бетонную стену

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Но сперва, нужно не ошибиться с их выбором.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Правила монтажа подрозетника

Порядок работы следующий:

буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)

Глубина сверления — 5см.

выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.
Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.
Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.
Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.
Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.
Так как выходное отверстие в самом подрозетнике находится сбоку.
Раствор закидывается в просверленное отверстие ниши.
В нишу вставляется подрозетник.
Все затирается шпателем и снаружи убираются остатки раствора.
Основная задача — выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.
Как только раствор схватится, можно удалить все лишнее изнутри.
После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.
Частые ошибки
монтаж подрозетников рекомендуется делать после штукатурки стен
В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.
Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.
Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:
установка розеток в бетонную стену без подрозетника
Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).
обязательно проверяйте горизонтальность установки строительным уровнем
Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.
В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.
Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.
Но проще воспользоваться данным не хитрым приспособлением.
Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.
использование монтажной пены вместо раствора
Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.
Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.
неправильная укладка кабеля
При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.
Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!
выскакивание подрозетника из стены
Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.
Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.
арматура в несущей стене
Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.
Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.
сверление алмазной коронкой на полную глубину со вставленным сверлом
Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.
Статьи по теме
domikelectrica.ru
Разметка и установка подрозетников в гипсокартон
Очень часто в квартирах при перепланировке устанавливают гипсокартонные перегородки. Так вот, сегодня мы рассмотрим как устанавливать в них подрозетники. Какие потребуются инструменты.
Гипсокартонные конструкции заняли достаточно серьезные позиции как в квартирном строительстве, так и в промышленном. Вместо кирпича часто изготавливают перегородки из гипсокартона. Плохо это или хорошо решать каждому для себя. Лично мне они не очень нравятся в жилых помещениях.
Если есть перегородки из гипсокартона, то в них нужно делать электропроводку, в частности устанавливать подрозетники и распределительные коробки. Как выбрать подрозетники для гипсокартона вы можете прочитать в статье о выборе подрозетников. А сейчас приступим к установке подрозетника в гипсокартон.
Для того, что бы установить подрозетники, нам необходимо приготовить следующие инструменты
коронка по гипсокартону – без нее нам будет трудно сделать аккуратные отверстия. Можно использовать коронки по дереву и по металлу. И первые и вторые хорошо справляются с поставленной задачей. Диаметр коронки для установки подрозетника нам потребуется на 68 мм.
линейка – для разметки расстояний между центрами подрозетников.
уровень – необходим для того, что бы мы могли установить наши подрозетники горизонтально или вертикально. Если нам требуется установить много подрозетников и есть желание начертить один уровень для всех, например, для розеток на высоте 300 мм, устанавливаем лазерный уровень и делаем отметки по всему периметру, в итоге подрозетники будут установлены одинаково.
карандаш – куда же без него, нам же нужно чем то на стенах рисовать.
строительный пылесос – работа с ним будет не пыльной, а гипсовая пыль это не самое приятное в нашей жизни, да и работать в чистоте намного приятнее.
Разметка стены для установки подрозетников.
Приступаем к разметке стены. Берем в руки проект, на котором обозначены все необходимые нам размеры, а это высота от пола и расстояние до ближайшей стены. Следует помнить, что высота указывается от пола до центра подрозетника, а расстояние от ближайшей стены – это расстояние от центра группы подрозетников до стены. В проекте так же могут быть особые отметки, например указано расстояние до края рамки подрозетников.
Давайте рассмотрим разметку группы из пяти подрозетников. Как же поступить, ведь рамки в основном идут на 4 штуки, а нам нужно сделать 5. Давайте разбираться на примере фурнитуры фирмы шнайдер. Вся разметка подойдет и для любой другой.
L – расстояние от стены до центра группы подрозетников
h – высота установки группы подрозетников
желтым цветом отмечены подрозетники
зеленым цветом обозначена рамка, которую мы установим для розеток
Согласно проекту отмеряем от стены и пола указанные расстояния и ставим на стене крестик. Это будет центр нашей группы.
Берем уровень, и наносим на стену горизонтальную линию. Эта линия будет проходить через все центры розеток и именно на ней мы будем производить всю разметку. Что же мы имеем – 5 мест для подрозетников, которые нам необходимо установить. Производим разметку согласно рисунку.
Расстояние между центрами подрозетников, находящихся в одной группе, равно 71 мм. Если нам необходимо добавить еще один подрозетник или еще одну группу подрозетников справа или слева – отмеряем от правого или левого центра подрозетника расстояние в 100 мм и продолжаем разметку.
При такой разметке, в получившуюся группу подрозетников, мы сможем установить любую фурнитуру. Расстояние между рамками розеток будет в 5 мм. В процессе монтажа мы выяснили, что такое расстояние самое оптимальное и, при аккуратно выполненной разметке и последующих работах, внешне все выглядит очень красиво.
Теперь у нас на стене имеется пять крестиков, как мы уже написали выше – это центры будущих подрозетников. Теперь нам предстоит изготовить отверстия для них.
Установка подрозетников в гипсокартон
Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.
Приступаем к изготовлению отверстий для подрозетника
Если вы сомневаетесь, что сможете сделать все достаточно точно – можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 – 4 мм и немного облегчить себе задачу.
Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий.
Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия.
Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля. Заводим кабель в подрозетник и устанавливаем его.
В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону. Проделываем эту операцию со всеми подрозетниками.
Вот и все. Наши подрозетники установлены. Если требуется расключение в подрозетниках без рапределительных коробок, то делаем расключение и устанавливаем фурнитуру. Если же расключение у вас происходит в распределительных коробках, делайте их правильно.
Распределительные коробки так же можно устанавливать в гипсокартонные стены. Как сделать качественное расключение, а так же как установить распределительную коробку в гипсокартонную перегородку вы можете прочитать в наших статьях. Теперь же давайте остановимся на важных моментах в установке подрозетников в гипсокартонную стену
В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников. Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль. Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.
На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!
www.glhouse.ru
Диаметр подрозетника, его размеры и особенности установки
Такое понятие как диаметр подрозетника не совсем правильное, когда речь идет именно про монтаж. Если размеры розетки и подрозетника подходят друг к другу, то высчитывать надо диаметр отверстия, которое необходимо высверлить в стене. Здесь уже надо смотреть на ее материал (к примеру, есть много нюансов при монтажу на керамическую плитку), какое будет установлено количество розеток и насколько близко они будут располагаться друг к другу.
Что надо знать про монтаж подрозетника для выбора диаметра отверстия
Установка с некоторыми нюансами может производиться в стены из любых материалов. Основные отличия есть между сверлением отверстий в бетоне, кирпичах, гипсокартоне и дереве, а монтаж в стенах из других материалов будет проводиться по аналогии с перечисленными.
Существенная разница есть между установкой одной единственной розетки и их блоком, состоящих из двух и более точек подключения. Во втором случае кроме расположения надо рассчитывать расстояние между центрами подрозетников, впрочем, это несложно, так как оно будет равно расстоянию между центрами декоративных накладок крышек розеток.
Монтаж одиночного подрозетника
Вся разметка, что делается в этом случае, касается расположения самой розетки, а угол ее наклона регулируется уже при установке внутренней части.
Значительно облегчает работу наличие нужных инструментов, таких как хорошая дрель и коронка для подрозетников, с помощью которой сделать отверстие в стене становится делом двух-трех минут. Если коронка дрели под розетку в бетоне не входит в имеющийся набор инструментов, то подойдет сверло с победитовым наконечником.
Диаметр самого подрозетника выбирается с таким расчетом, чтобы в него свободно (но без особого просвета) заходила внутренняя часть розетки. Это совсем не сложно – размеры подавляющего большинства устройств делается по единому стандарту, а редкие исключения скорее всего будет видно невооруженным глазом. Что касается диаметра самих отверстий для подрозетников, то их размеры зависят от материала стены, в которой их будут вырезать.
Делая разметку центральные линии можно и нужно расчерчивать немного дальше, чем необходимый диаметр окружности, по которой будет подбираться коронка. Если вдруг сверло соскочит с центра, то это будет заметно и впоследствии можно будет выровнять сам подрозетник при замазывании его раствором. Лишние линии, даже если они не сотрутся, закроются декоративной крышкой розетки.
Бетон
Самое главное, что надо помнить – коронка по бетону подбирается такого диаметра, чтобы между подрозетником и стеной был зазор 0,5-1 см. Это нужно для того, чтобы туда можно было натолкать раствора, который после застывания будет надежно удерживать подрозетник в стене. Больше не рекомендуется, в таком случае есть вероятность, что раствор не зацепится как положено за стену и вся конструкция рано или поздно выпадет.
Само сверление отверстий делается очень просто – в центре разметки сверлом делается небольшое углубление, чтобы там закрепить центральную ось коронки. Сверление начинается на небольших оборотах, чтобы коронка прорезала первоначальный канал.
Обязательно следует учитывать эффект нагревания и расширения материалов от трения – чтобы этого избежать, при сверлении надо лить на коронку воду. Для этого можно пригласить помощника, либо сделать приспособление, надевающееся на саму дрель.
Когда коронка углубится в стену на требуемую глубину, то остается вынуть ее, выбить вырезаемый кусок и подровнять само отверстие.
Если коронки для розеток нет, то можно использовать «дедовской» способ как сделать отверстие под розетку – по диаметру размеченной окружности насверлить углублений (как можно ближе друг к другу) а внутреннюю часть уже удалить зубилом или перфоратором.
Эти два способа можно объединить, если коронка уже старая или бетон слишком твердый. Надо насверлить сверлом отверстий по периметру окружности, после чего уже будет применяться коронка под розетку.
В этом видео показан пример установки подрозетников в бетонную стену:
Кирпич
Методы высверливания здесь такие же, как и для бетонной поверхности и размеры отверстия подбираются по тому же принципу – оно делается несколько большим по ширине, чтобы можно было натолкать туда раствора. Различие в том, что по другому высчитывается глубина подрозетника, ведь по кирпичу должна делаться дополнительная отделка – в основном штукатурка, а корпус подрозетника должен быть заподлицо к стене.
Самый простой метод, позволяющий решить этот вопрос, это прокладка провода в стене, еще до ее оштукатуривания. Когда ложится штукатурка, то конец провода выводится наружу, а когда раствор застынет, то выполняется монтаж подрозетника. Отверстие под него сверлится чуть ниже провода и очень осторожно, чтобы его не зацепить. Потом зубилом или перфоратором пробивается канавка к проводке и можно устанавливать подрозетник.
Керамическая плитка
Кроме того, что надо решить как сделать отверстие в плитке под розетку, здесь есть такая же сложность, как и при монтаже подрозетника в оштукатуренную стену – он должен быть заподлицо к поверхности стены.
Более сложный вариант предполагает укладывать плитку в последнюю очередь, а установку подрозетника проводить с самого начала на основной стене. Здесь придется высчитать на сколько он должен из нее выступать – учитывается слой плиточного клея и толщина самой плитки. Недостаток такого способа – вероятность плохого крепления подрозетника, ведь раствор будет связывать его только с несущей стеной, а остальная часть будет закреплена не так жестко, как требуется.

Дополнительная сложность это необходимость точного расчета места, где должна быть вырезана дырка в самой плитке – несколько миллиметров несоответствия и подрозетник просто не встанет на свое место – придется пересверливать стену или резать другую плитку.
Упрощенный вариант делается по тому же принципу, но несколько в другом порядке. В основной стене сверлится отверстие, в котором прячется провод (штробу самой проводки на входе в подрозетник при этом надо сделать по возможности глубже), а сама дырка закрывается. Это место запоминается (высота от пола и расстояние до стены) и дальше делаются работы по оштукатуриванию стены (если надо) и укладке плитки. Когда штукатурка и плиточный клей полностью застынут, то можно вырезать отверстие под подрозетник.
Основных способов как вырезать отверстие в плитке когда она уже наклеена на стену, два – это использование коронки с алмазным напылением (она вместе с плиткой прорежет и стену) или применение «балеринки» – инструмента, предназначенного именно для плитки. В первом случае методика такая же, как и для бетонной стены, а во втором на сверло надевается подобие циркуля, который будет процарапывать в плитке отверстие заданного диаметра – потом надо будет отдельно сверлить стену.
Самое главное здесь это вовремя остановиться, чтобы не испортить провод. Если есть уверенность в расчетах, то можно высверливать дырку сверху уже имеющейся, где спрятан провод. Также можно сделать отверстие для подрозетника в стороне, достать провод, в дырку, где он находился, натолкать раствора.
Подробнее о нюансах установки подрозетников в стену облицованную плиткой можно посмотреть в этом видео:
Гипсокартон
Обычный подрозетник сюда не подойдет – для этого материала надо приобретать стаканы с прижимными лапками. Их отличительной особенностью является то что отверстия в гипсокартоне надо сверлить точно по размеру подрозетника – его не надо будет «сажать» на раствор. Фиксация происходит за счет окантовки, которая прижимается к гипсокартону снаружи, и крепежных лапок, что притягиваются к нему изнутри.
Единственным исключением в этой процедуре может быть случай, когда используется лист гипсокартона, из которого розетка может выломаться. В таком случае изнутри его надо усилить фанерой – лапки подрозетника упрутся в нее и усилие распределится по большей площади.
Подробная инструкция по установке подрозетников в гипсокартон в этом видео:
Монтаж двух и больше подрозетников
Все выполняется точно в таком же порядке, в зависимости от материала стены, на которой производится монтаж. Единственное различие в необходимости вычислять расстояние между устанавливаемыми подрозетниками, для чего есть три основных метода.
Проще всего использовать блок подрозетников. Это все те же пластиковые стаканы, но между ними есть перемычка – она делается там изначально и отрезается в магазине, если человеку нужно купить только один подрозетник. В этом случае уже все высчитано заранее и остается только перенести на стену размеры между центрами подрозетников.
Примерно так же можно делать с крышками от розеток. Они ведь будут устанавливаться вплотную друг к другу, поэтому надо просто выложить их на стол, измерить расстояние между центрами и перенести это на разметку.
Электромонтажники, которые постоянно занимаются установкой, чтобы не измерять каждый раз расстояние между розетками, делают трафареты. Для этого берется гладкая дощечка, по ее центру проводится горизонтальная линия, на которой размечается расстояние между центрами будущих розеток. Теперь осталось высверлить в рамке дырки, чтобы в них можно было вставить коронку. При сверлении стен главной задачей становится выставить рамку и высверлить центральные углубления на которые равняется коронка.
готовый шаблон для установки подрозетников
В этом видео рассмотрен рабочий способ установки подрозетников с помощью самодельных шаблонов:
Коротко о главном
Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.
Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.
Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.
yaelectrik.ru
размеры и виды. Оптимальный диаметр подрозетника.
Во время капитального ремонта часто приходится менять проводку выключатели и розетки. Немаловажную роль при этом играют подрозетники, в которые устанавливаются эти детали. От правильного выбора модели и размера зависит то, как будут держаться и выполнять свою функцию электророзетки.

Стандартные размеры подрозетников
Стандартные подрозетники отечественных производителей имеют наружный диаметр 68 мм, а глубину — 45 мм. Следовательно, наружный диаметр розетки в стене будет составлять 65 мм, а ширина — 40 мм. При монтаже цельным блоком диаметр отверстия в стене должен быть около 71 мм. Однако он может быть иным — 60 или 72 мм по внешней стороне, в зависимости от производителя. Это касается и глубины подрозетников, которая варьируется в пределах 40, 60, а иногда 75-80 мм.
Подрозетники подбираются в зависимости от типа и диаметра розетки. Поэтому кроме стандартных подрозетников, существуют особые модели, встраиваемые в гипсокартонную конструкцию. Их размеры, особенно глубина и фиксирующие элементы, отличаются. Минимальная высота стаканов для гипсокартона может составлять 25 мм.
Подрозетники конкретных производителей
У каждого производителя существуют свои стандарты на розетки и подрозетники. Но все они стараются придерживаться госстандартов, поэтому различия могут быть незначительны. Но если постоянно пользоваться каким-либо отдельным видом розеток, то и подрозетники лучше приобретать этой же фирмы.

На сегодняшний день выделяют несколько популярных брендов:
Стандартные стаканы для розеток от российской фирмы производителя Schneider Electric имеют следующие размеры — диаметр 65 мм, а глубина — 45 мм.
Тамбовский производитель Hegel придерживается несколько других стандартов. Глубина подрозетников составляет 60 мм, а внешний диаметр — 68 мм. Их часто используют для монтажа переключателей.
LeGrand — это французский производитель, занимающий лидирующие позиции по производству и сбыту данной продукции. Внешний диаметр фирменных розеточных коробов составляет 70 мм, при глубине 65 мм. Кроме этого, фирма выпускает подрозетники со стандартными размерами с глубиной стакана в 40 и 60 мм. Такие элементы больше подходят для группированных розеток.
Методика установки подрозетников в стены
Монтаж подрозетников осуществляется в определенном порядке. Но прежде чем начать установку, необходимо убедиться, что короба подходят к розеткам. В противном случае их придется купить в магазине.
После того как место для установки розеток определено, приступают к разметке. Обычно ее наносят на стену простым карандашом. Когда разметка готова, можно начинать штробление, которое обуславливается высверливанием отверстий (ниш) для непосредственной установки стаканов, с учетом прокладки проводов. Для этого обычно используют перфоратор или дрель.

Если отверстия для монтажа розеток готовы, можно начинать установку подрозетников. Если подрозетник не входит в отверстие, его нужно расширить. Однако слишком большое гнездо тоже не нужно, так как розетка будет шататься, и тогда придется делать лишнюю работу — замазывать лишнее пространство гипсом или другим раствором.
Разметка стены для установки подрозетников
Разметка стены под установку розеток осуществляется независимо от наличия проводки и штроб для нее. Если место определено точно, то ниши под кабели можно сделать при сверлении отверстий для монтажа подрозетников.
Точное место для розеток определить сложно, ведь многие хозяева часто делают переустановку мебели. Поэтому розетки монтируют в соответствии с некоторыми правилами:
Для многофункционального применения рекомендуется устанавливать розетки на высоте 30 см от покрытия пола.
Для холодильников или стиральных машин это значение приравнивают к 1 метру.
При установке блочных розеток в фартучной зоне кухни, это расстояние измеряется от поверхности столешниц на уровне 10 см.

Для групповой установки нужно учитывать расстояние между подрозетниками, которое по стандартам должно составлять 71 мм.
Если розетка предназначена для подвесного телевизора, то здесь, скорее всего, нужен индивидуальный подход.
Кроме этого, нужно учитывать боковые и верхние зазоры. От потолка, углов, дверных проемов, расстояние должно быть не менее 15 см. А от отопительных приборов — не менее 50 см.
Как сделать шаблон для установки подрозетников своими руками
Чтобы упростить процесс установки групповых подрозетников используют специальные шаблоны, которые можно сделать собственноручно. Материалы для их изготовления могут быть разными. Могут подойти пластмассовые пластины, обрезки фанеры, металлические или алюминиевые профиля. Также шаблон может иметь различную по сложности форму, это зависит от желания хозяина.
Приспособление может выглядеть в виде прямоугольного трафарета с отверстиями, соответствующими диаметру подрозетников. Они высверливаются на одном уровне, на определенном расстоянии друг от друга (зависит от промежутков между подрозетниками блочного типа). Длина заготовки зависит от количества стаканов в блоке. По краям высверливаются отверстия для фиксации шаблона к стене.

Также можно сделать шаблон, представляющий собой вышеописанную конструкцию, напополам распиленную вдоль. По внешнему виду она напоминает морские волны.
Планка для установки подрозетников
Более простым вариантом блочных шаблонов, является планка для монтажа подрозетников. Обычно ее изготавливают из алюминиевого профиля или уголка. Делается она очень просто. Для стандартных подрозетников подойдет уголок со сторонами в 40 мм. Длина учитывается от количества розеточных стаканов, так чтобы от краев оставалось не менее 10 см для крепления планки к стене.
По центру одного из ребер уголка проводиться горизонтальная линия. Далее нужно приложить блок с подрозетниками и отметить отверстия, под саморезы для каждого стакана. Блок должен располагаться таким образом, чтобы от краев планки получилось одинаковое расстояние. Далее просверливаем намеченные отверстия соответствующего диаметра. На последнем этапе нужно высверлить еще два отверстия по краям шаблона, на которые он будет крепиться к стене.
Данная конструкция не отнимет много времени и облегчит работу. Она позволит ровно выставить подрозетники и зафиксировать, чтобы в процессе накидывания раствора, они не сдвигались.
Монтаж одиночного подрозетника

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.
Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.
После монтажа необходимо поправить приспособление и удалить лишний раствор. Как только он высохнет можно приступать к подключению и установке самой розетки.
Монтаж двух и больше подрозетников
Установка нескольких подрозетников осуществляется аналогичным образом, что и установка одиночного. Только в данном случае придется измерить расстояние между розетками в рамке, а затем перенести эти размеры на стену. Но лучше использовать блочные короба, которые продаются в магазинах от двух и более стаканов, что облегчит процесс работы.

Группированные элементы легче монтировать, если применять шаблоны или планки для установки подрозетников. Так делают многие электромонтажники, особенно при строительстве многоэтажных зданий.
Прочный металлический подрозетник
В последнее время мало кто использует металлические подрозетники, ввиду того что они обладают отличной электропроводимостью. Этот фактор увеличивает риск короткого замыкания в стакане розетки. Но с другой стороны — металл будет препятствовать возгоранию. Но дело даже не в этом, так как современные пластиковые короба имеют долгий срок эксплуатации и многие годы не расшатываются и не выпадают. Однако некоторые люди предпочитают использовать именно модели из металла, так как они значительно прочней и надежнее.
Установка подрозетников в гипсокартон
Монтаж подрозетников в гипсокартонные перегородки осуществляется аналогичным образом, но имеет некоторые нюансы. Для листов ГКЛ существуют специальные модели, оснащенные крепежными лапками, которые фиксируются с обратной стороны. Поэтому блочные подрозетники заводят под определенным углом.

Кроме этого, нужно учитывать, что гипсокартон является хрупким материалом, поэтому работать с ним нужно предельно аккуратно. Все будет зависеть от правильности и точности разметки.
Монтаж подрозетников в бетонные и кирпичные стены
Кирпичные или бетонные стены имеют высокую прочность, поэтому для установки розеток в бетонную стену необходимо использовать перфоратор со специальными насадками. Они представляют собой цилиндрическую коронку с направляющим победитовым сверлом. С их помощью можно быстро справиться с бетонной стеной.
После того, как контуры для подрозетников готовы нужно удалить бетон посередине отверстия. Если не получается сделать это обычными инструментами, то нужно использовать перфоратор в ударном режиме. После того, как ниша готова, нужно убрать пыль и убедиться, что ничего не будет мешать монтажу короба.
Деревянные подкладки в качестве подрозетников
На сегодняшний день подкладки для розеток из дерева практически не используют. Ранее их подкладывали под выключатели и розетки, чтобы обеспечить безопасное расстояние от оголенных контактов, до воспламеняющихся материалов и покрытий. Сами розетки использовались из фарфора или карболита — материалы, которые не плавятся и не горят.

Характерные ошибки при монтаже подрозетников
При установке подрозетников совершаются одни и те же ошибки, особенно если работа выполняется самостоятельно, без всяких навыков.
Самыми распространенными являются:
Установка розеток до нанесения слоя штукатурки при капитальном ремонте. Таким образом, невозможно угадать глубину, и розетка будет не на уровне поверхности стенки.
Часто монтажники забывают пропустить проводку в подрозетник перед тем как вставить его в нишу.
Установка должна происходить строго параллельно по отношению к полу, иначе при заполнении ниши раствором она перекосится или поплывет.
Нельзя использовать монтажную пену вместо раствора.
Возможна неправильная укладка проводов.
Коррекция размера отверстия
Очень часто случается, что отверстие получается несколько больше чем нужно, и розетка выпадает из него. Чтобы это исправить потребуется корректировка. В этом случае необходимо полностью демонтировать все устройство и очистить нишу. Затем при помощи дрели, перфоратора или другого инструмента (в зависимости от крепости стены) необходимо расширить и углубить проемы.
Несколько миллиметров будет достаточно. После корректировки необходимо выставить подрозетник, используя вспомогательную фиксирующую планку и заполнить нишу алебастром или другим быстро застывающим раствором.
На этом установка подрозетника завершена.
pauk.top
No related posts.
