Регистратор электрических процессов НоваТек РПМ-16-4-3: Общий обзор на CS-CS.Net: Лаборатория Электрошамана

Регистратор НоваТек РПМ-16-4-3

В продолжение темы регистраторов и анализаторов опишу ещё один девайс, который по карману уже гораздо бОльшему количеству камрадов, а не как предыдущий, а его функционала вполне хватит для решения нескольких бытовых задач в пределах квартиры. Какие же задачи можно отнести к бытовым? Тут всё зависит от степени паранойности. Я опишу то, что возникало в моей голове и из-за чего я часто матерился, приходя домой.

Это было связано с напряжением сети и с температурой воды =) Про всякую сантехнику я писал (и напишу ещё), и упоминал что из-за каких-нибудь кулибиных в сантехнике может быть нарушена циркуляция воды в стояке ГВС, из-за чего мы можем получать водичку не обжигающую руки, а парное молоко. И вот было бы здорово мерить температуру воды (для этого у меня стоят термометры) и ещё и запоминать её значения, чтобы потом ткнуть носом в них УК (управляющую компанию).

А с электричеством мне интересны две вещи. Во-первых, совершенно неприятно видеть обнулённые часы на технике, заходя в кватиру, и было бы прикольно бы знать о том, сколько же часов назад это случилось (и как поживал холодильник). А во-вторых, лично у меня стояк в доме всего 4-6 кв.мм меди. Конкретно мой ЖСК на моё предложение «дайте мне разрешение — я сам лично перепротяну стояк на наш подъезд за свой же счёт» отреагировал мутно и странно — видимо, им ещё ни разу не давали денег просто так, и они не могут понять КАК ЭТО, что их не надо тырить =) В общем, если таки авария с отгоранием нуля будет (а она — будет, потому что по вечерам напряжение доходит до ~203 вольт, и стояк стоит под защитой автомата на 63А) — было бы здорово опять же узнать о том, что защита от перенапряжения сработала и хоть раз этот факт задокументировать.

В общем, искал я, искал, рыл всякие конторы, попадая на зверски дорогие и зверски навороченные системы (причём преимущественно щитовые, а не на DIN-рейку), пока не нашёл сей девайс: Регистратор РПМ-16-4-3. Сейчас я пропою ему дифирамбы, выдам ссылки, покажу как он работает, а потом налью дёгтя в мёд. Поехали разбираться =)

Итак, регистратор. Делает его неплохая контора Новатек-Электро, которая занимается промышленной автоматикой. Первое впечатление от этой конторы у меня было недоверчиво-отрицательное, потому что мне показалось, что ничего умнее реле напряжения РН-111м они сделать не могут. Не было ни фотореле, ни реле времени… А потом я понял, что занимаются они вещами, более заточенные на другие вещи, нежели бытовые реле.

Один из их продуктов — наш регистратор, и вот ссылка на его описание с сайта конторы: http://novatek-electro.com/registrator_elektricheskih_protsessov_rpm-16-4-3.html; программу для обработки его данных можно скачать вот тут: http://novatek-electro.com/programmnoe_obespechenie.html. На всякий случай даю ссылки на сайте КИП СПБ (http://www.kipspb.ru/catalog/6616/element292696.php) и на сайте Фортус-Электро (http://www.foel.ru/magazin?mode=product&product_id=76536203), в которой его можно купить в Москве (лучше позвонить и просить — есть ли он в наличии), и где я же его и покупал.

Итак, регистратор задуман следующим образом. Он может питаться от двух источников питания (и ему пофигу на переключение или пропадание одного из питаний) — от сети ~220 Вольт (ток потребления примерно 20 мА — данные выяснены у производителя) и от постоянного или переменного напряжения 9-15 вольт (внутри стоит диодный мост, поэтому род тока и полярность без разницы; ток потребления около 180-200 мА при 12 вольтах). То-есть, запитать его от какого-нибудь аккумулятора на 12 (а на деле 13,8) вольт — плёвое дело, он будет работать.

Всё измеренное пишется на обычную компьютерную USB-флешку в текстовые файлы. Это одновременно удобно и одновременно плохо: флешку можно взять любую, но вот посмотреть данные онлайн не выйдет — запись данных придётся остановить, воткнуть флешку в комп, слить данные и изучать их уже оффлайн. Такого, чтобы смотреть данные на компе онлайн, от этой машинки ждать не стоит.

Вид на регистратор сбоку (и на USB-разъём для флешки)

Самым главным плюсом данного регистратора является его доступность, устанавливаемость на DIN-рейку и цена (10-12 тыр), которая позволит купить его бОльшему числу людей, и даже самостоятельно установить (ниже будет видно, как это просто). Но за такую цену приходится мириться с некоторыми ограничениями и багами (которые обещают исправить в следующей версии девайса — но до неё ещё далековато).

Первый серьёзный баг — это расположение USB разъёма для флешки. В данном регистраторе он расположен в нижней части корпуса и вставленная флешка не даст из-за своей длины закрыть корпус щитка, в котором установлен регистратор:

Вставленная флешка выпирает над корпусом регистратора и не даст закрыться щитку

Это может быть и недоработкой. Но с другой стороны это может быть «фичей» такого вида, что, скажем, ставится этот регистратор в большой промышленный шкаф (где нет панелей, а всё монтируется прямо на DIN-рейках при помощи перфокороба — в статье про него есть такая фотка), шкаф запирается нахрен и никакой супостат не вынет флешку. А ещё, как я понимаю, проще подрезать дырку в щитке, чем мучиться с тем, что флешка торчит слишком «высоко» над щитком, и не даёт закрыть его крышку. На самый крайняк, были ещё и вот такие флешки, которые сюда влезут. А ещё можно просто подобрать USB-удлинитель с мелким разъёмом (кажется, у Mac такие есть — и, кстати, мне такой нужен — можно кто посоветует в комментах?), и вывести разъём для флешки там, где удобно.

И что касается флешки, есть ещё одно неудобство: данная модель регистратора работает с файловой системой FAT16, видимо потому что сложно программно написать код для FAT32 (или он будет жрать много памяти, что потребует использовать более дорогой и производительный микроконтроллер). Это даёт ещё одну сложность в поиске флешки. Что же касается объёма флешки, то на удивление, 2Gb хватает за глаза. Я тут уже наблюдаю и считаю. Мой регистратор пишет примерно 3-8 мегабайт в день. 2048/8 = 256 дней, при условии съёма показаний каждую секунду. Каждые полгода архивировать данные — не так страшно, ИМХО. Объём записываемых данных будет зависеть от использованных каналов. Однако, флешка на 2Gb идёт в комплекте с регистратором и, кроме вопроса с форм-фактором, проблема флешки уже решена.

А вот вам бонус: мой будущий домашний щиток (тсссс ^_^!), в котором данный регистратор и будет стоять:

Мой новый щиток с установленным регистратором

Про щиток будет отдельная статья (когда я его поставлю), а пока — возвращаемся к регистратору. Для подключения датчиков тут тоже использованы клеммные колодки, которые пронумерованы на корпусе, а соответствие контактов и сигналов можно посмотреть в документации.

Клеммники для подключения датчиков и питания

Вопрос с питанием регистратора я решил в лоб: он у меня будет питаться строго по 12 вольтам от блока бесперебойного питания. Обычный UPS тут не подойдёт, потому что его задачи несоклько другие: питать оборудование 220 вольтами. А так как данный регистратор заточен под никзовольтное питание, то можно сделать такую вещь: взять низковольтный UPS, и уже на него подавать 220 вольт.

Именно так я и сделал, сначала попытвашись найти красивый и хороший UPS от Mean Well, и сразу же расстроившись: они перестали работать с частниками ВООБЩЕ. То-есть, если раньше можно было оплатить квитанцию через банк, принести её в офис на Преображенке и сразу же забрать блок, то теперь выходит полный курьёз: нужная модель блока была у них на складе, а купить её низя — только у дилеров =)

Я мотался по городу злой и расстроенный, и в итоге совершенно случайно, проезжая на трамвае, увидел вывеску «Охранные системы» на каком-то здании за забором. Точнее, я упустил один пункт своего мышления: что такие UPSы используются как раз в охранке (ОПС) для бесперебойного питания всяких сигнализаций как раз 12ю вольтами. Садиться за интернет и обзванивать всех мне было лень и я решил, катаясь по городу, просто взять и НАЙТИ такую контору и купить у них блок питания.

И я её нашёл =) Случайно! Я дам небольшую рекламу моим спасителям: http://v-ts.ru/ и их другой сайт http://videoplus-sb.ru/. Так вот дальше было смешно. Ехал в на трамвае, спрыгнул, увидев вывеску и забор. Пошёл — а там СМУ Метростроя (!!!), и проходная. Оформил пропуск, зашёл и.. оказался перед запертой дверью. Позвонил, постучал и подумал о том, кто же мне пропуск-то назад отметит, если никого нет.

Но нет! Ищущий — да обряшет, как я люблю издеваться над теми, кто спрашивает прописные истины в надежде на то, что их ему разжуют на блюдечке, и потому не хотящий думать. Мимо прошёл человек: «Вы сюда? Ааа, ну сейчас они спустятся и вам откроют». Действительно, спустился дяденька и открыл дверь. Я к нему сразу в лоб: хочу, мол, вот здесь и сейчас какой-нибудь блок бесперебойного питания. Можно не такой дорогой и не слишком навороченный. Дяденька приветливо поулыбался, и сказал, что вообще-то они не торгуют, а занимаются тем, что монтируют ОПС. Но что-нибудь найти и продать можно без проблем проямо сейчас.

На складе нашлась суровая и кондовая конструкция вида ББП-20м. Она не содержит никаких наворотов вида отслеживания заряда аккумулятора, но умеет переключать питание на него и обратно. В данном случае от этого блока бОЛьшего не требуется: регистратор потребляет мало, напряжение в городской квартире отключает редко, а 2-3 часа он проживёт (надо бы сделать замер и потренировать заодно аккумулятор).

Блок бесперебойного питания для регистратора (простейший)

Важно было то, что UPS нашёлся вот прямо здесь и сейчас — мне очень хотелось закончить систему и всё испытать. Правда, статью удалось написать примерно через месяц, но тогда мне было важно купить все компоненты сразу. Это (покупать всё сразу) очень хороший приём в ремонте или ещё где-то. Я поясню, почему я так считаю.

Это позволяет вам вести ремонт в нужном вам темпе. Скажем, нужен кабель? Он у вас уже лежит. Нужен щиток? Уже есть. Нужны розетки? Есть! Нужна ванна — уже есть =) Ещё это позволяет получить законченный комплект системы. Так как у нас текущее общество — потребительское, то на рынке вполне бывают ситуации вида «вчера было, а сейчас поставки прекращены». И если, скажем, вы купили что-то полгода назад, то ещё через полгода дополнительных аксессуаров можно и не найти. Ну а ещё это всё может устареть, но у вас же будет полный комплект — и значит вы можете его кому-то перепродать, полностью готовым к работе

Ну а я соорудил тестовую схему, аналогичную для анализатора качества сети для измерения напряжения, тока и двух температур.

Тестовая схема для измерения напряжения и тока через ТТ

И тут следует как раз очень вовремя упомянуть о том, что же этот регистратор может измерять и в каких количествах. Он меряет:

• 4 напряжения до 400 вольт постоянного или переменного тока. Это может быть очень удобно для того, чтобы замерить три фазы питания и ещё что-нибудь. Конкретно у меня оно и будет мерить три фазы стояка и напряжение на ББП по низкой стороне. Измерение сразу трёх фаз (скажем, можно использовать прокалывающие сжимы для временных замеров) позволяет очень легко выявить перекос фаз, характерный для начинающегося отгорания (или плохого контакта) нулевого провода в стояке. То-есть, если по трём фазам у вас будет для примера 210-205-208 вольт — это просто хилый стояк или подстанция. А если у вас на одной фазе 190 вольт, на другой 200, а на третьей — 235 — пора бить тревогу!
• Три тока (через трансформаторы тока) до 1000А. Опять же заточено это под три фазы. Хошь — двигатель какой отлаживай. Хошь — следи потребление по трёхфазному вводу в своей квартире (если такое имеет место быть), а хошь — используй один токовый вход для замера по одной фазе.
• Две температуры при помощи терморезисторов NTC. Вот этого, на мой взгляд, мало. Было бы здорово, чтобы температурных входов было бы больше. Скажем, тоже 4 штуки. Например, в квартире здорово отвести две температуры под ГВС и ХВС. Одну — в помещении, другую — в «серверной» (или шкафу с оборудованием). А если вспомнить ещё и о том, что в новостройках есть стояки отопления (подача и обратка), то их тоже было бы полезно регистрировать.
• Два стандартных входа для промышленных датчиков (4..20 мА), на которые можно повесить какие-то специфические преобразователи величин типа датчиков массы, давления, кислотности жидкости и прочего.
• 5 цифровых входов (1-0) для регистрации каких-нибудь контактов или дискретных датчиков.

Все эти входы можно включать в лог или не включать, чтобы не тратить память флешки. Как это делается, я покажу ниже.

В качестве термодатчиков используются обычные NTC терморезисторы на 10 кОм (про это тоже не сказали в документации и пришлось выяснять у производителя). У НоваТек’а есть штатный термодатчик, который можно купить и использовать. Я же, не зная про него, нашёл вот такие вот EPCOS’овские терморезисторы (их модель указана прямо на бумажке):

Терморезисторы NTC EPCOS для измерения температуры

К ним были допаяны провода (подписанные ГрафоПласт’ом), чтобы их было удобнее подключать:

Напаиваем на терморезисторы провода

И они были запихнуты под утеплитель труб стояка и притянуты со всей дури стяжками:

Устанавливаем терморезисторы контактным спосбом на трубы стояка

Резисторы довольно чувствительны: даже если на него просто подуть, он отмечает повышение температуры. Единственное, что я не делал — это их не калибровал, потому что получаемые результаты соответствуют логике и практике. Наверное, так и оставлю, фиг с ним.

Всё это было подключено к витой паре, которая идёт в мой 19″ шкаф на патч-панель. В нужный разъём патч-панели будет воткнут RJ-45, а витая, отходящая от него, будет подключена к контактам регистратора =)

Итак, врубаем ПИТАНИЕ. Для статьи фоткался второй регистратор, который один из моих клиентов (тот самый маньяк) попросил ему и купить, и мне повезло зафоткать полностью ненастроенный девайс. Естественно, что время и дата у него не выставлены:

Включаем питание регистратора: надо настроить дату-время

Поэтому первым делом идём в меню. Меню у него довольно простое. При помощи тыканья кнопок «Вверх», «Вниз», «Вправо», «Влево» выбираем нужный пункт меню, который отмечается скобками <> и тыкаем кнопку «ОК» (или как ещё её назвать?).

Меню настроек регистратора

Выставляем дату-время. В данном девайсе время записывается при нажатии на «ОК», и это позволяет выставить его точно, скажем, слушая сигналы точного времени.

Установка времени. Время установится после нажатия на кнопку «ОК»

Теперь проверим, сколько раз в секунду мы будем опрашивать наши каналы. Частота опроса для всех каналов одна и та же.

Меню настройки частоты опроса датчиков

Загоняем её в максимум — 1 секунду. Этого, как уже показала практика, вполне хватает для замеров квартирной сети.

Выбор и установка частоты опроса датчиков

Теперь начинается более интересная штука. Настройка порядка отображения каналов. Тут придётся дать небольшой ликбез. Регистратор, когда пишет данные, может их же и отображать на экране. Обычно туда влезает всего три канала, но список можно листать кнопками «Вверх» и «Вниз». Так вот было бы здорово, не листая список, создать свою последовательность вывода каналов так, чтобы было удобно на всё смотреть. Скажем, из всех данных вывести напряжение сети и две температуры — они всегда будут перед глазами.

Вот для этого мы лезем в пункт меню «Индикация» и видим такой список:

Изменение списка отображения каналов в режиме индикации

Теперь, если встать на нужный канал и нажать среднюю кнопку, то стрелками можно менять назначение строки. То-есть, сделано вот как. В этом режиме меню есть заранее заготовленный список из пунктов 0, 1, 2, 3… И пользователь может на места этого списка поставить любые каналы. Вот как-то так (00 — напряжение, 07 и 08 — температуры):

Изменение выбранной позиции (перестановка списка)

Теперь полезем в ещё один пункт, который для нас важен. Что будет делать регистратор при отключении питания: ждать команды или сразу продолжать запись?

Выбор поведения регистратора при отключении питания

Пункт меню называется туманно (см фото ниже), но если ответить «Да» — то регистратор будет продолжать запись после включения питания.

Если выбрать «ДА», то регистратор начнёт запись после перерыва в подаче питания

Ну а теперь самое важное: пробежимся по настройкам самих каналов:

Меню настроек режимов каналов

Около каждого канала есть подписть «ОК» или «ОТМ». Если канал включен («ОК»), то он будет записываться в лог-файл. Если канал выключен («ОТМ»), то он будет измеряться, но не писаться, не отжирая лишнее место. Оставим только нужные каналы:

Выбор нужных каналов для сбора данных

А вот для каналов тока (и специальных датчиков) есть некоторые настройки. Скажем, для канала тока нам надо задать системе коэффициент трансформации. Переводим курсор на «I» справа:

Возможность выбора дополнительных настроек канала с током

Теперь можно настроить коэффициент трансформации:

Выбор коэффициента трансформации ТТ для измерения тока

Ну а теперь осталось только дать команду на запись. Регистратор думает некоторое время, а потом начинает писать байты данных.

Инициализация регистратора перед началом записи

Выглядит это вот так, и никакой информативности не имеет (а именно такие скриншоты производитель и ставит в качестве фоток девайса):

Состояние: Запись

А чтобы было веселее, всего-то надо нажать на пункт «ИЗМ». Тогда получается очень удобная картина:

Режим измерений при записи — самый ценный

Выводятся значения каналов по списку из меню «ИНДИКАЦИЯ» с текущими значениями величин, признак записи («>W»), текущее время и количество свободных и записанных байт.

А теперь — развлекаемся! Ставим кипятиться отладочный чайник!

Врубаем чайник для кипячения

Смотрим изменения параметров (тут я перенастроил каналы на напряжение и ток):

Процесс кипячения — регистратор показывает напряжение и ток

После эксперимента я всё разобрал, а регистратор с ББП оставил вот так вот валяться на столе, где он пока что в отладочном режиме пишет мне напряжение и температуру водоснабжения. С этим произошла ещё одна весёлая история, но о ней я расскажу позже.

Регистратор шо-то меряет =)

Теперь же мы посмотрим на то, что можно делать с данными, которые мы сняли. Тут тоже есть некоторые особенности работы девайса, которые надо знать, чтобы не потерять данные.

Во-первых, чтобы извлечь флешку, надо остановить запись! Причём при этом полностью снимается питание с USB-порта. А ещё остановку записи можно защитить паролем, но вопрос «злоумышленник выдернет флешку» всё равно остаётся.

Итак, для эксперимента я взял и воткнул в регистратор свою флешку на 2Gb, на которой уже были файлы. Регистратор скушал её без проблем, и никакие файлы не потерялись.

В регистратор была засунута не пустая флешка: данные на ней сохранены

Лезем в папку NOVATEK_, которую для себя создаёт регистратор. Тут и лежат наши данные. И одновременно есть глобальный косяк разработчиков, которые обещают его исправить в следующей версии девайса (Блин! Дождусь её выхода — куплю новую прям под замену!). Косяк проявляется очень неаккуратно и сразу не заметен. Он состоит в выборе имени файла. Сейчас я расскажу про него.

Разработчики решили использовать простой принцип: Один регистратор = Одна флешка. Именно поэтому она и даётся с ним в комплекте. Это позволило, видимо, сэкономить часть памяти программы микропроцессора, чтобы не писать подпрограмму поиска свободного имени файла. Регистратор запоминает имя следующего файла ВНУТРИ СВОЕЙ ПАМЯТИ!!! Поэтому если вы воткнёте в него флешку с другого регистратора, или поудаляете на ней файлы, ему будет пофигу! И он продолжит нумерацию со своего имени.

А дальше возникает ещё большее интересный косяк. Если вы знаете, то всякие там имена файлов типа XXX.YYY на правильность проверяет операционная система, а не ещё кто-то. То-есть, программно можно в имя файла написать хоть $#\\»№;+» — и это так и сохранится. Только файл будет, конечно, не открыть, потому что система будет говорить что файла нет. А ещё имена файлов на уникальность проверяет тоже система.

И если вы втыкаете флешку от одного регистратора в другой (а именно так у меня и вышло, потому что регистраторов я проверил два подряд), то он(и) смело создают файлы так, как им хочется. То-есть, если один остановился на номере 7, а другой на номере 3, то ему будет плевать на уже существующие файлы с номерами 4, 5, 6,7 — и он ещё раз их создаст, не проверяя имена!

Поэтому, пока этот глюк не поправят, будьте внимательны!

Ну а мы обнаруживаем список файлов (мне пришлось его подправить для статьи). В текущей версии с ним лучше ничего не делать и оставить как есть. Если только слить всё на жёсткий диск компьютера и полностью форматнуть флешку.

Содержимое папки NOVATEK_ на флешке

Внутри файлов валяются текстовые данные, разделённые пробелами. Это позволяет импортировать их куда попало. Скажем, в Excel или в базу данных (например тот же Access из комплекта Office). Или хоть распечатать и изучать так:

Один из файлов TEST_x.TXT внутри

Ну а чтобы пользователь мог без аналитических программ порадоваться и получить результат сразу, «из коробки», есть штатная программа от производителя. Работать с ней просто и она более дружелюбная, чем обычные поделки такого рода. Достаточно воткнуть флешку в комп, ткнуть на кнопку «Флэш» и, подождав, получить список файлов с данными:

Использование программы для поиска данных на флешке

Файлы сортируются по номеру, выводятся дата и время создания:

Список найденных файлов

Теперь, чтобы построить по ним график, надо выделить один или несколько файлов, нажать кнопочку «Смотреть график» и подождать:

Обработка данных перед построением графика

Сколько ждать — зависит от количества данных. Через некоторое время вы получите офигенно красивую картинку графика:

Исходный адский график, который построила программа

Если она вам не нравится, то вы можете настроить цвета линий и используемые каналы как вам понравится:

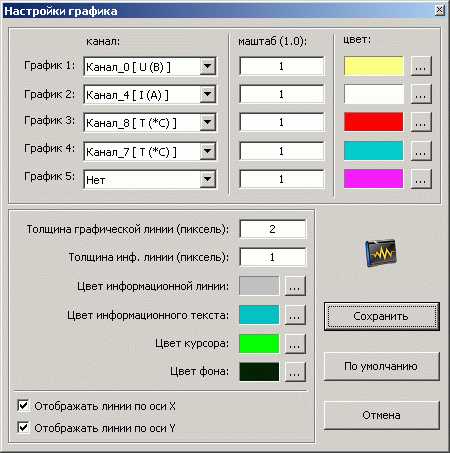

Настройки режима отображения каналов и цветов в графике

Я вот немного покрутил настройки, и получил вот такие графики:

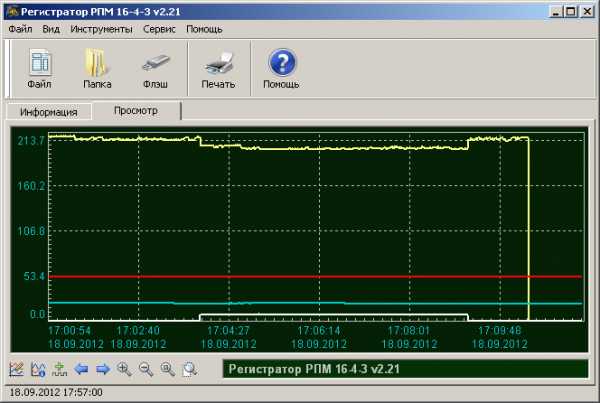

Более наглядный график

Для скриншота на блог они выглядят вполне нормально. Красным и голубым показана тампература ГВС и ХВС, жёлтым — напряжения сети, белым — ток. Вот тут наглядно видно, как мы кипятили чайник. Единственное неудобство в программе — неудобный масштаб. Было бы здорово, если программа округляла сетку по вертикали до целых чисел. Скажем, числа на скриншогте выше могли бы быть такими: 0; 50; 100; 150; 200 и сетка на 250. Или можно было бы в диалоге настройки графика сделать возможность вручную указать цену деления.

И ещё пусть была бы возможность сохранить настройки графика. Ну что-то типа файла, в котором хранились бы: список исходных файлов данных и настройки всех каналов (тот самый диалог свойств графика), и выбранные пользователем масштабы и границы графика. Чтобы можно было не заново строить график, а открывать файлы вида «Провал напряжения 18 сентября», «Авария на трубопроводе подачи топлива» и радоваться.

А вот про «аварию на трубопроводе» я вам сейчас и расскажу. Так как раз и вышло, что купив «вчера» ББП и терморезисторы, на следующий день я проснулся рано и решил их сразу испытать. И прикрутил терморезисторы к трубам. И как раз попал на отключение горячей воды. По объявлению писали, что отключат с 10 до 12 часов дня.

Вот вам классный графичек, который случайно (и ОЧЕНЬ вовремя) был снят, распечатан и ткнут в нос ЖЭКовским товарищам:

» width=

Тут меня меряется температура ГВС и ХВС. С ХВС всё просто: её температура повышается потому что водой никто не пользуется, и вода нагревается до комнатной температуры.

А вот в ГВС прикольно. Если идти по времени, то воду отрубили гораздо раньше 10 утра, с которых обещали (примерно в 9-30). График у меня тут стал строиться уже позже, когда ГВС вырубили, и труба охлаждалась опять до комнатной температуры. Около 12ти часов дали горячую воду, и она радостно заполнила стояк (это важно!). То-есть, свежая горячая вода залилась в трубы стояка, заменив воздух, который там был после слива стояка.

Далее, с 12ти до 15ти (тут вы можете видеть размер моего терпения) циркуляция в стояке отсутствовала то ли из-за заужения, то ли из-за воздуха в нём. Так как из-за этого свежая горячая вода не поступала (и в это время все на работах, водой никто не пользовался), то стояк стал остывать. Самая низкая температура, которую я видел на дисплее — около 30-32 градусов ГОРЯЧЕЙ ВОДЫ. И вот тут я не выдержал, и позвонил в ДЭЗ (или как он там у нас зовётся).

Припёрся сантехник, посмотрел на мою разводку, пошёл в подвал, а потом — ррррраз, и график подскочил. Прямо как мультиках: тыдыщь — и всё. Только перед этим «тыдыщь» было ещё и «Ёб вашу мать, идиоты, где моя вода!!! За что я плачу денег?!»

А дальше было интереснее ещё. Почему-то вода сразу поднялась примерно до 60 градусов! А обычно её температура держится на уровне 50-52… и вот шо это было? Реальная температура воды, которая должна у меня быть, и которой нет, или случайный косяк — мне предстоит выяснить. Дело в том, ещё, что у меня подача сверху, и я живу на 8м этаже из 9ти. А значит что ко мне залилась свежая горячая водичка температурой, я так понимаю, в 60 градусов. Аж с паром.

Теперь же температура снова 50-52-54 градусов. И, кажется, это из-за хреновой циркуляции: вода застаивается и остывает. И вот за это я буду потихоньку трахать ЖЭК, ДЭЗ и ЖСК.

Кому охота посмотреть на наши логи в действии, я даю ссылку на архивчик: NTek_DataDemo.rar (431 кб). Осторожно, после распаковки архив сжирает 17,8 мб! В архиве есть следующие файлы:

• TEST_0.TXT — Этот самый случай с отключением ГВС и траханьем ЖЭКа. В этом файле включено много лишних каналов, чтобы посмотреть объём записываемых данных, поэтому каналы на графике придётся настроить;
• TEST_1.TXT — Просто запись параметров моей сети и воды с 05.09 по 07.09. Можно заценить, что у меня там с ней творится;
• TEST_2.TXT — Пример с кипячением чайника. Настройки каналов отличаются от двух других файлов.

А теперь давайте подведём итоги! Весь дёготь я равномерно размазал по статье, так уж вышло. Итак, данный регистратор — простая и неприхотливая штука, дешёвость которой по сравнению с промышленными разработками обеспечивается отсутствием ГосРеестра средств измерений и некоторыми косяками разработки. Его удобно использовать в качестве записывающего устройства при всяких экспериментах, когда надо снимать кучку параметроы для наблюдения, отладки.

Я вот думаю, что в некотором роде я могу оказывать такую вот услугу: припираться к вам с регистратором, ставить его на несколько суток и оставлять вам собранные данные для борьбы с УК или коммунальщиками. Эта идея возникла спонтанно, когда один из заказчиков, которому я пришёл заменить автоматы в этажном щитке, рассказал о том, что их щиток выгорел напрочь из-за проблем со стояком. Что стояк им польностью перетянули, но проблемы сохраняются: то стиралка глючит, то сдохла индукционная варочная. Кажется, мол, это перепады напряжения где-то в щитовой или подвале (там стояк не менялся). И вот тут как раз бы поставить регистратор и посмотреть что творится днём/вечером/ночью.

Я предполагаю, что если новая версия регистратора с устранением косяков выйдет быстро (и не понадобится её допиливать), то тогда я куплю себе регистратор новой версии, а старый буду носить по измерениям. Скажем, поставить родственникам, друзьям… дать погонять хорошим клиентам или знакомым. Скажем, мне было бы самому интересно узнать, какова всё же температура воды у моих друзей, которым я помогал переделать сантехнику, потому что у них из крана идёт вода аж с паром!

Из минусов всего это больше всего мне доставляют минусы человеческие. Пожалуй, они мне испортили настроение, потому что ошибки в работе регистратора (вот хоть этот самый косяк с именами файлов: ведь можно было бы сделать всего лишь просто поиск имени последнего файла и продолжение нумерации подряд) настолько ну… детские что ли, что складывается впечатление, что прошивку писали чуть ли не студенты или пофигисты, типа «Ааа, и так сойдёт!»

UPDATE. Ещё есть пара мыслей по такому регистратору.

Было бы здорово иметь возможность хранить параметры каналов и настройки записи прямо на самой флешке. Скажем, сделать ещё один файлик, в котором будут храниться имя последнего файла, настройки каналов и записи. И чтобы в регистраторе была опция вида «Использовать параметры с флешки, если есть» (считывает параметры с флешки в регистратор и сразу начинает запись) и опция «Сохранить текущие настройки на флешку» (из памяти регистратора записать их на флешку) и «Загрузить настройки с флешки» (считать их с флешки и записать в память самого регистратора). Тогда, например, один и тот же прибор можно было бы не перенастраивать под разные задачи, а просто менять флешки.

И ещё было бы здорово иметь какую-то сигнализацию о заполнении флешки. Скажем, это мог бы быть злобно-ярко-красный светодиод, который светился бы на передней панели регистратора (или красно-жёлтый: мало места и место закончилось), и ещё, по возможности, релейный контакт с выходом на клеммы. Ведь прибор может стоять в закрытом щитке или шкафу — никто не прочитает надпись «Нет места», а так контактами можно включить звонок, тревогу и вызвать оператора.

И, если уж заговорили про запись на флешку, то можно сделать настройку её цикличности (вкл-откл). То-есть, если флешка заполняется, то мы или останавливаемся, или стираем самый давний файл на флешке (первый по номеру) и пишем туда. Тогда, например, можно постоянно иметь архив длиной в полгода-год и вообще не обслуживать регистратор.

Я отошлю ссылку на эту статью в НоваТек в качестве отзыва и баглиста и надеюсь, очень, что они исправятся!

UPDATE2. Вышел пост о том, как я вскрыл регистратор и посмотрел что у него внутри и заодно сделал внешний разъём для USB-флешки. Читать тут: http://cs-cs.net/reg-rpm-16-4-3-preparing

cs-cs.net

12V реле напряжения/задержки для автоматизации работы автомобильного видеорегистратора

Типовые подключения регистраторов, или введение

К регистратору подключается адаптер питания от прикуривателя. При включении адаптера в прикуриватель на регистратор подается внешнее питание, он включается и начинается запись.
Минусы: лишние телодвижения, можно забыть включить/выключить, гнездо прикуривателя занято когда включен регистратор.

Перед тем как мы продолжим, давайте вначале подумаем, при каких событиях регистратор должен включаться/выключаться автоматически? Разумеется – после запуска/остановки двигателя. Событие начала/остановки движения – ни о чем (например, регистратор отключится, когда Вы остановитесь на светофоре). Событие включения зажигания – чуть лучше, чем ничего. Еще вариант – при пристегивании/отстегивании ремня безопасности водителя. Логика такая — регистратор включается, когда водитель садится в машину и пристегивается. Интересно, кому-нибудь еще кроме меня идея увязки с пристегиванием ремня приходила в голову? Т.к. прогуглив русские и английские ключевые слова, не нашел никого, кто бы так делал подключение регистратора. Уточняю — регистратор должен включаться при пропадании сигнала массы с датчика ремня безопасности. А так многие берут питание регистратора с контактов подсветки ремня безопасности, по сути это вариант подключения к плюсу зажигания.

Как еще подключают регистратор:

Вариант Б. Адаптер постоянно подключают к бортовой сети 12V (к аккумулятору) через дополнительную кнопку на панели. При этом гнездо прикуривателя свободно, но минусы «лишние телодвижения» и «забыть включить/выключить» остаются.

Как большинство водителей, я долгое время использовал обычное включение регистратора, втыкая адаптер в прикуриватель. Потом поставил дополнительную кнопку в консоль. Звоночком к необходимости автоматизации процесса включения послужил эпизод, когда забыл включить регистратор, выезжал со второстепенной за газелью, он высунулся на полкорпуса, увидел помеху и сдал назад, покорежив мне капот и фару. Газелист выходит и с ходу заявляет, что это я сам в него въехал. Я молча показываю пальцем «видишь у меня регистратор стоит выключенный». Газелист тогда свою вину признал, запись ДТП к счастью предъявить никто не попросил, страховку мне выплатили.

Альтернативные идеи автоматизации работы видеорегистратора

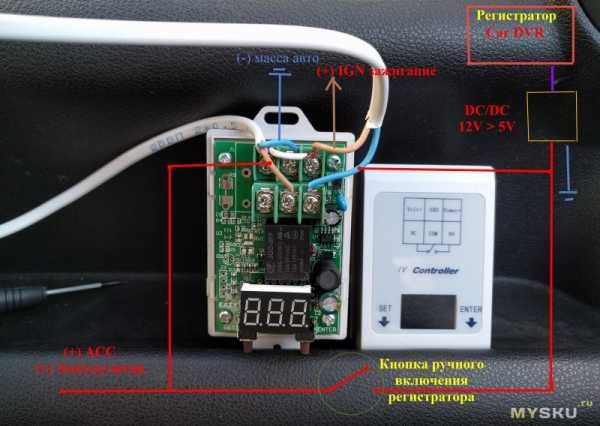

Вариант Б. Постоянное подключение к зажиганию через реле контроля напряжения на примере обозреваемого. Полагаю, вначале нужно пояснить принцип как это реле определяет, что двигатель запущен. Итак, когда двигатель выключен, напряжение в бортовой сети примерно 12 В. После запуска двигателя начинает работать генератор и напряжение в бортовой сети поднимается до 13.8- 14.5 В. Как видите, все просто. Тогда продолжаем — есть варианты реле подешевле моего, без корпуса за $9.99 с доставкой в РФ с треком. Есть и российский аналог в автомобильном форм-факторе с шифром 362.3787. Цены от 360р без учета доставки. Производитель указывает, что

Дополнительная информация

«реле контроля напряжения представляют собой четырехконтактные реле с микропроцессорным управлением, предназначенные для автоматического включения/выключения различных устройств (автохолодильники, обогреватели сидений, разъемы прикуривателя, магнитолы, антирадары и другие). Включение устройств происходит при достижении напряжения бортовой сети значения «напряжения включения» и удержания его не ниже этого уровня в течение 5с. Выключение — при достижении напряжения бортовой сети значения «напряжения выключения» и удержания этого значения не выше этого уровня в течение 3с. Реле 362.3787 и 362.3787-03 позволяют автоматически подключать устройства только при запущенном двигателе, не подвергая их негативному воздействию бросков напряжения при пуске двигателя, и автоматически выключать их при остановке двигателя, что обеспечивает защиту аккумулятора от чрезмерного разряда.»

Вариант В. Постоянное подключение к зажиганию через реле задержки (опциональной – можно не использовать, т.к. здесь она не нужна) типа такого с управлением по сигналу массы с датчика ремня безопасности водителя. Цена $3.97 с безтрековой доставкой в РФ.

Или решение проблемы в лоб — постоянное подключение к зажиганию через кнопку без фиксации на фиксаторе ремня. Вставили ремень, кнопка нажалась, цепь питания замкнулась, регистратор включился. Вынули ремень, кнопка отжалась, регистратор выключился. Как свет в старых холодильниках, короче.

Вариант Г. Постоянное подключение к тем участкам бортовой цепи, где напряжение появляется только если работает двигатель. Необходимы знания конструктивных особенностей конкретной марки автомобиля. Пример – цепь обогрева заднего стекла. Еще примеры, по увеличению степени сложности и возможного негативного влияния на мозги контроллера автомобиля – выводы регулятора напряжения генератора, цепь датчика давления масла.

На этом с матчастью закончим и перейдем наконец к сабжу

Параметры реле:
рабочее напряжение 8~35 В пост. тока.
Измеряемое напряжение 0~99.9 В пост. тока (±0.1 В)
Регулируемая инерционность отображения напряжения от 0.1 до 0.9 сек.
Регулируемая задержка срабатывания реле от 0 до 999 секунд
Характеристики реле: нагрузка 10 A/277 В пер. тока, 10 A/30 В пост. тока
Ток в режиме простоя 15 mA/12 В
После обесточивания реле сохраняет настройки 30 лет (!)
Размеры корпуса 78x53x30 мм

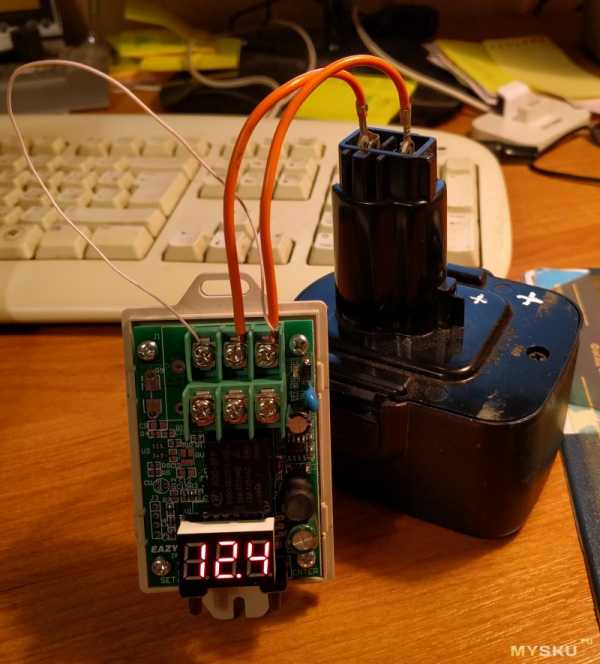

При подключении к источнику питания реле показывает его напряжение

Реле имеет 4 режима программирования работы:

P1: Выставление задержки включения и выключения в секундах, от 0 до 999 секунд, и время работы дисплея, от 1 до 9 мин.

P2: Выставление напряжения включения и выключения. При достижении заданных значений напряжения включения и выключения реле меняет состояние. Состояние реле по умолчанию в данном режиме – ВЫКЛ.

P3: Все то же самое, что в P2, только состояние реле по умолчанию в данном режиме – ВКЛ.

P4: Реле меняет состояние при выходе контролируемого напряжения за рамки выставленного в режимах P2/P3 верхнего и нижнего пределов, как в минус, так и в плюс. Статус реле при таком событии (ВКЛ. либо ВЫКЛ.) выставляется флагом «ON L» или «ON H» соответственно.

Полное описание со страницы товара на английском

Specification:

Working Voltage: DC 8~35V

Voltage Detection Range: DC 0~99.9V (±0.1V)

Input Voltage Detection Sensitivity is adjustable. Adjustable range 0.1 to 0.9 second.

Delay time for relay out is adjustable. Delay time range 0 to 999 seconds.

Relay spec: load 10A/277V AC, 10A/30V DC

Stand-by current: 15mA/12V

After power off, can memorize settings for 30 years.

Enclosure box size: 78x53x30mm (L*W*H)

Work Mode:

P1: Setting of delay details (delay time, lit-up time of LED)

P2: Upper/lower voltage limit — a (setting upper/lower limit voltage. The set voltage limit will trigger relay to change status: relay initial status is off)

P3: Upper/lower voltage limit — b (setting upper/lower limit voltage. The set voltage limit will trigger relay to change status: relay initial status is on)

P4: Set relay status (on or off) within the upper/lower limit of P2/P3.

Details about work modes;

P1: under the P1 mode, we can set the delay time for relay to go off (T1), and delay time for relay to go on (T2), Time rage 0~999 seconds.
If off time is set 005, on time is set 000, then relay will wait 5 seconds to go off, then will be always on. If off time is set 000, on time is set 005, then relay immediately goes on, then, after 5 seconds, goes off. If delay off time is set 005, on time set 006, relay will wait 5 seonds to go on, remain on for 6 seonds, then go off.

The minimal stand-by current of the LED is 6mA(12V). When the LED displays «d-0», it means the off time of LED is 0, in other words, it is always on. We press Enter button to set time 1~9 minutes delay off: under any mode, when there is no operation on the unit, the LED will turn off at set time; if there is any operation, the off time of LED will be delayed accordingly.

P2: Upper/lower voltage limit (relay initial status is off)
When we enter P2 mode, the unit will detect DC voltage between «Voltage Detection+» and «GND». The detected voltage will show on LED. When detected voltage is higher than set upper limit, relay will go on; when detected voltage is below the lower limit, relay will go off.

We can also change the setting to: When detected voltage is higher than set upper limit, relay will go off; when detected voltage is below the lower limit, relay will go on.

Voltage detection range: 0~99.9V. Relay load: 10A 277VAC/30VDC. Please pay attention: when load voltage is higher than DC30V, the high voltage arc will damage relay contact point, so we’d need an external DC solid state relay.

If we have already set delay time in P1 mode, relay will follow the setting to make the delay. For example:

P1 set off time T1 to be 003, when detected voltage reaches trigger voltage, relay will wait 3 seconds, then go on. We can use this method to check delay turn-on function for the circuit.

Here are another four examples:
A. T1 set 000, T2 set 000, P2 mode set at «ON H». When detected voltage goes over upper limit, relay immediately goes on. When detected voltage goes under lower limit, relay immediately goes off.

B. T1 set 003, T2 set 000, P2 mode set at «ON H». When detected voltage goes over upper limit, relay will wait for 3 seconds, then goes from off to on.

C. T1 set 003, T2 set 000, P2 mode set at «ON L». When detected voltage goes below lower limit, relay will wait 3 seconds, then goes from off to on.

D. T1 set 003, T2 set 002, P2 mode set «ON H». When detected voltage goes over upper limit, relay will delay 3 seconds to go on, then, after 2 seconds, goes off.

P3: Upper/lower voltage limit (relay initial status is on)
P3 mode is almost identical to P2, only that the initial status of relay is reversed from off of P2 to on of P3.

P3 mode is usually used for delay going off of circuit: for example, we set at «ON H», when detected voltage is higher than upper limit, delay time counting begins. When detected voltage is below lower limit, relay goes on.

Another example: T1 set 000, T2 set 003, P3 mode set «ON L». When detected voltage is below lower limit, relay will wait 3 seconds to go from on to off.

P4Circuit Over-Voltage / Under-Voltage Low-Voltage Controller: Set relay status (on or off) within the upper/lower limit of P2/P3
Under this mode, we can set status of relay to be on or off, when detected votlage is within upper and lower limit. Once detected voltage goes out of the range, delay time (set at P1) begins the counting down.

For example: T1 set 003, T2 set 000, P4 set «ON L». When detected voltage is out of the range, relay will wait 3 seconds, then goes from off to on.

And, when T2 set 000, T2 set 003, P4 set «ON H», when detected voltage goes out of the range, relay will wait 3 seconds, then goes from on to off.

Перейдем теперь к программированию реле под мой сценарий использования, в качестве примера.

Визуализированная схема подключения

Как видите, я решил оставить старую кнопку безусловного включения регистратора в любой момент в обход реле.

Резюме

На этом все, спасибо что уделили время моему первому обзору!

mysku.ru
