Регулятор напряжения от 0 до 30 вольт: Регулятор напряжения 12 вольт купить дешево

4 схемы на Регулятор напряжения своими руками 0-220в

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

2. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

3. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

4. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

а,а,б,а.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

СНиП 3.05.06-85

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

СНиП 3.05.06-85

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так
   симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.

СНиП 3.05.06-85

Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
2. Питание микросхем производится только постоянным током.

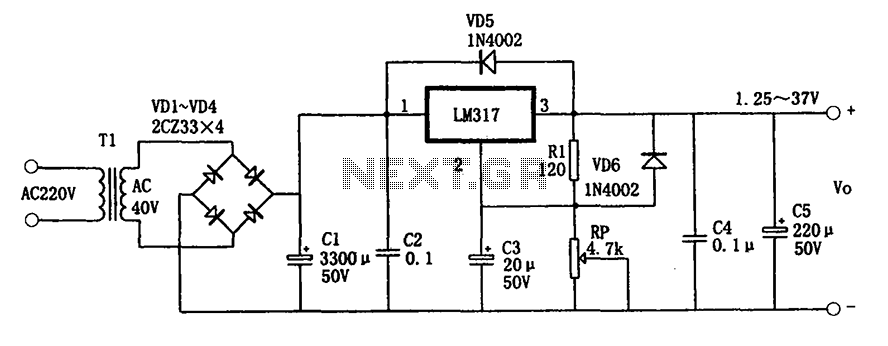

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

• Первый вывод – входной сигнал.
• Второй вывод – выходной сигнал.
• Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.

СНиП 3.05.06-85

Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

1. КР1157 – отечественная микросхема, с пределом по входному сигналу  до 25 вольт и током нагрузки не выше 0.1 ампер.
2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.

СНиП 3.05.06-85

Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия

симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

СНиП 3.05.06-85

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.

СНиП 3.05.06-85

Схема 4.

Схема, предназначенная для управления уровнем освещения в комнате. Может регулировать степень накала лампочки. Выполнена на основе одного тиристора, который управляется диммером. Поворотом ручки резистора, изменяется воздействие на ключевой вывод тиристора, что изменяет его пропускную способность по электрическому току.

СНиП 3.05.06-85

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Название	Мощность	Напряжение стабилизации	Цена	Вес	Стоимость одного ватта
Module ME	4000 Вт	0-220 В	6. 68$	167 г	0.167$
SCR Регулятор	10 000 Вт	0-220 В	12.42$	254 г	0.124$
SCR Регулятор II	5 000 Вт	0-220 В	9.76$	187 г	0.195$
WayGat 4	4 000 Вт	0-220 В	4.68$	122 г	0.097$
Cnikesin	6 000 Вт	0-220 В	11.07$	155 г	0.185$
Great Wall	2 000 Вт	0-220 В	1.59$	87 г	0.080$

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Подборка тематических выдержек из статей

Силовой модуль для линейного блока питания 30 Вольт 10 Ампер.

Обзор и тест силового модуля для блока питания 30 Вольт Недавно я опубликовал обзор комплекта для сборки регулируемого линейного блока питания с выходным напряжением до 60 Вольт и током до 20 Ампер (по крайней мере в теории). Сегодня у меня обзор товара от того же продавца и из той же серии, но это будет не комплект, а лишь отдельный модуль, который также можно использовать с платой управления от предыдущего набора.
Впрочем обо всем подробнее в обзоре, также будет и схема релейного модуля из предыдущего обзора.

Для начала, зачем вообще был куплен данный модуль, ведь в прошлый раз был показан вполне действующий комплект с более интересными характеристиками.
На самом деле все предельно просто:
1. При покупке у одного продавца немного выгоднее купить несколько товаров.
2. В планах сделать не один, а два БП, но с разными характеристиками и управлением.

Но перейдем к платке.
Упаковка очень простенькая, немного мягкой ленты и прозрачный пакет, причем последнее уже от посредника, а не продавца.

Платка, довольно увесистая, около 260 грамм. Данную плату я также не видел на других торговых площадках, причем не только её, а и наверное большинство товаров из этого магазинчика на Тао.

Размеры платы — 100х82мм, но если считать с выступающими элементами, то 100х104мм. Высота 60мм, при этом высота определяется по высоте входных конденсаторов, без них высота около 35мм.

Комплект прост до предела, плата и кабель для подключение к плате управления.
Впрочем здесь я наверное сделаю небольшую оговорку, в предыдущем обзоре я писал что в комплекте дали много прокладок из слюды и крепежных винтов. Уже в процессе написания данного обзора я подумал, что скорее всего продавец ссыпал в один пакет комплектацию к двум заказам. Хотя даже с учетом этого всего было с запасом.

К сожалению в процессе доставки плата пострадала. Я не знаю на каком этапе это произошло, когда ее везли по Китаю к посреднику или когда она ехала почтой ко мне, но судя по качеству упаковки подозреваю первый вариант.
Были отогнуты силовые транзисторы и диодный мост. Проблем вернут все это обратно не возникло, но все равно заставило немного поволноваться.

Кроме того был поцарапан один из входных конденсаторов, но здесь я уже больше грешу на продавца. Почему так, поясню чуть позже.

Как и в прошлый раз, плата разработана так, что предполагает установку непосредственно на радиатор, что и показывает фото на странице товара. Довольно удобно, но я бы поставил стойки и около транзисторов. Правда угадать с высотой будет заметно сложнее, но я привык, что компоненты не должны нести на себе никакой нагрузки, т.е. не являться крепежными элементами.

Здесь же высота стоек и их расположение подобрано так, что плата частично держится за счет них, а частично за счет компонентов.

Силовые провода подключаются при помощи таких же клеммников, как и у предыдущего набора, левее виден разъем для подключения кабеля управления и питания реле.

На плате присутствует предохранитель, причем также как и в прошлый раз, с заниженным током, из-за чего выходной ток может быть ограничен. Скорее всего переставлю предохранитель с предыдущего комплекта, а туда куплю на больший ток.
Все контакты клеммной колодки подписаны, но не везде хорошо видно надписи, хотя по большому счету рассмотреть их надо только один раз.

Пара фильтрующих конденсаторов выпрямителя, заявлено что по 12000мкФ каждый и довольно известный производитель.
Реле также применены как в прошлом наборе, но с той разницей, что здесь обмотка на 24 Вольта, а там была на 12. А вот по току они здесь смотрятся куда как лучше, выходной ток заявлен 10 Ампер, а не 20.

А вот теперь можно вернуться к тому, что конденсаторы были поцарапаны. Я ради эксперимента измерил их емкость, прибор показал 18 760мкФ, т.е. каждый по 9380 мкФ вместо 12000 заявленных. Конденсаторы БУ или просто подделка, неизвестно, но даташит говорит что:
1. Конденсаторов на 63 Вольта и с размерами 30х50мм в серии LA5 нет.
2. Конденсатор 12000мкФ 63 Вольта в этой серии есть, но имеет размеры 35х45мм.

Так как выходной ток данной платы в два раза меньше, чем у предыдущей, то здесь установлено всего три штуки транзисторов TIP35C, точно таких же, как и у предыдущей. Но при этом здесь есть диодный мост KBJ2510, до 25 Ампер с радиатором длительно и 350 импульсно.
По сути данная плата является почти «половинкой» предыдущей и имеет суммарный ток транзисторов до 75 Ампер длительно или 120 кратковременно. Но стоит учитывать, что в регулируемом БП такие броски тока вполне реальны.

Управляются транзисторы как и в прошлый раз, еще одним транзистором, только в данном случае применен TIP41C, который установлен на отдельном радиаторе.
В цепи эмиттеров силовых транзисторов также стоят резисторы по 0.1 Ома, но в цепи управляющего номинал повыше, 2.2 кОм.

Выше вы видели пару реле, а так как данная плата по сути является гибридной, то здесь размещен и компаратор для управления этими реле. Левее белого разъема заметно пустое место, судя по разводке контактов, туда должен был подключаться вентилятор, но самого разъема нет. Думаю что можно вполне спокойно этот разъем припаять и поставить 12 Вольт вентилятор, правда регулироваться он не будет, а жаль.

Плата снизу грязновата, есть какая-то пыль, следы флюса, но силовые дорожки пролужены основательно, здесь вопросов нет.
Когда вертел плату в руках, то не покидало некоторое ощущение «топорности» трассировки, причем как в плане ширины и конфигурации дорожек, так и в плане самой топологии.

В прошлый раз я перечертил схему платы управления и силовой части регулятора, а вот схему платы реле не приводил. Сделано это было не из-за забывчивости, а просто потому, что уже на том этапе планировался обзор данной платы и я хотел сразу «убить двух зайцев».
Все дело в том, что данная плата является упрощенным вариантом сразу целого комплекта и также содержит узел переключения обмоток и компаратор.

Для начала как и обещал, схема платы переключения обмоток из предыдущего обзора. По сути эту плату можно использовать саму по себе для модернизации линейного БП. Количество каналов выбирается по своему желанию.

А это плата реле из обзора, можно заметить, что во многом они довольно похожи, но при этом и отличаются.
Отличие состоит в том, что у обозреваемой платы нет стабилизатора напряжения и ей не требуется еще одна обмотка трансформатора, компаратор и реле питаются от платы управления используя одновременно оба канала 12 Вольт (положительный и отрицательный).
Кроме того несколько по иному решен контроль выходного напряжения, по сути узел компаратора вывернут «наизнанку», это сделано из-за отсутствия своего питания.
Попутно я выяснил, как реализован гистерезис. Оказалось, что за это отвечает резистор R6 в этой схеме и R1 в предыдущей. Логика проста, чем больше включено реле, тем больше они потребляют и соответственно тем большее напряжение падает на резисторе. Но в случае с обозреваемой платой немного смещается измерительное напряжение компараторов, а в предыдущей — опорное, подаваемое от подстроечных резисторов (они запитаны также после резистора).

Ну а как же проверить плату….
Все просто, я в прошлый раз обозвал набор конструктором, по сути это так и есть и данную плату можно использовать совместно с платой управления, а для этого надо только заменить разъем подключения платы управления к силовой.
Дело в том, что теперь надо иметь 12 Вольт, -12 Вольт, землю и управление и всё это выведено, причем даже в том же порядке как требуется.
У продавца отдельно продается плата управления, стоит она около 11.5 доллара, ссылка есть в предыдущем обзоре, собственно она и ведет на страницу где все продается по частям.

Временно устанавливаем плату на радиатор, который также использовался в предыдущем обзоре. Под плату пришлось подложить кусок пластмассы так как она оказалась длиннее радиатора. Но в итоге я все равно умудрился закоротить вход переменного напряжения 36 Вольт и выход постоянного (я не изолировал транзисторы от радиаторов), ничего, стресс тест прошел успешно 🙂

Ну а дальше все предельно просто, даже гораздо проще чем в прошлый раз.
Сначала подключаем выводы трансформатора, здесь все помечено на плате, 0/12/24/36 Вольт.

Затем выходы + и — силовой платы соединяем с входами платы управления.

Подключаем кабель управления и питания от силовой платы к плате управления. Здесь также все просто, если разъем заменен правильно (как выше на фото) то надо просто подключить пятижильный кабель, всё!
На фото уже подано питание.

Не удержался и все таки подключил нагрузку, но больше чем 12 получить пока не смог.

А получить больше 12 Вольт без регулировки и не выйдет, опишу этот процесс, тем более что он полностью идентичен настройке платы реле из предыдущего обзора, только там больше шагов.
1. Подключаем тестер, выставляем на выходе около 8 Вольт.
2. Находим на плате пару подстроечных резисторов, верхний помечен PR1, нижний — PR2. Если реле 1 не включено, то вращаем влево, если включено, то вправо. Вращением добиваемся изменения состояния реле, а затем выставляем положение движка резистора так, чтобы реле было включено. Корпус у реле прозрачный, потому будет видно.
3. Так как первое реле подключило дополнительную обмотку, то можно выставить большее напряжение, выставляем 21 Вольт, повторяем операцию из п2, только уже со вторым подстроечным резистором и вторым реле.
У меня во втором случае реле включалось раньше чем надо, а в первом позже, выставил как описал выше.

С платой из предыдущего обзора производим регулировку резисторов 3 и 4, контролируя одноименные реле, только пороги 35 и 48 Вольт.

Не обошлось и без сюрпризов, если попытаться поднять выходное напряжение еще больше, то реле начинают «сходить с ума», происходит это при напряжении 38-40 Вольт, но в любом случае было заявлено до 30, так что здесь вопросов нет.

Пока настраивал, почувствовал легкий запах чего-то горячего, потыкал палочкой тепловизором, греются два резистора, параллельно входному конденсатору (справа на первом фото) и параллельно выходу (слева).
Попутно посмотрел нагрев платы управления, здесь все почти холодное (фото справа).

В прошлый раз пошла речь о том, какой же ток будет до диодного моста, а какой при этом после. Но как говорится: я парень простой, если есть вопросы, то еру и измеряю 🙂
На самом деле я просто не очень люблю симуляторы и предпочитаю «аппаратные решения», потому я взял два мультиметра и одновременно измерил ток до диодного моста (по переменному току) и после (по постоянному). На всякий случай до диодного моста был включен UT 181A, которому я доверяю немножко больше, чем его «коллеге» UT 61E в плане TrueRMS-ности.

И так, я менял ток нагрузки от 1 до 6 Ампер кратно 1 Амперу, при этом разница в величине тока составляла:
1,93
1,72
1,66
1,60
1,57
1,53

Получается, что с ростом тока нагрузки разница уменьшается и я думаю что все таки при максимальных значениях она будет ближе к 1.42-1.45, потому для расчета максимального тока вполне можно выходной ток умножить примерно на 1.5

А в результатах этого теста я особо и не сомневался, да и провел я его просто потому, что рядом на столе стояла электронная нагрузка.
Я нагрузил комплект током 6.3 Ампера, при этом напряжение на выходе было около 20 Вольт, т.е близкое к верхней границе, но еще без подключения дополнительной обмотки. На выходе все ровно и красиво.
В планах к следующему обзору провести импульсные нагрузочные тесты, но может кто подскажет как это лучше сделать и при каких условиях.

Видеоверсия обзора

Осмотр и небольшой тест завершен, можно подвести некоторые итоги.
Как и в прошлый раз, налицо неправильный расчет предохранителя, но я реле ситуация немного проще, контакты рассчитаны на 16 Ампер по переменному току, что уже сильно ближе к выходным 10 Ампер по постоянному.
Конденсаторы скорее всего поддельные, хотя имеют довольно неплохие характеристики. Выходной узел пропорционально сокращен по отношению к предыдущей плате, применено 3 транзистора вместо 7, но и рассеиваемая мощность здесь ниже.

В остальном довольно неплохая платка, по сути к ней нужна только плата управления получается весь комплект электроники для довольно мощного БП. При этом у продавца есть разные платы, рекомендую заглянуть на страничку, я и сам думаю еще что нибудь у него прикупить, жаль что доставка каких нибудь радиаторов дорого выйдет 🙁

На этом все, как обычно буду рад комментариям, а также вопросам. Ну а за мной еще обзор контроллера для цифрового управления, который я планирую использовать вместо платы управления.

Заказ делался через посредника yoybuy.com, ссылка реферальная, вам дает купон 10 от 50, мне может тоже какой нибудь бонус перепадет 🙂
Стоимость платы вместе с доставкой ориентировочно выходит 25 долларов, но сильно зависит от многих факторов.

Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)

Приведена принципиальная схема простого в изготовлении стабилизированного и мощного блока питания с регулируемым выходным напряжением от 5В до 35В и током нагрузки 5А, 10А, 20А, 30А, 40А и более (в зависимости от количества микросхем).

Источник питания может обеспечить токи до 5А (одна микросхема), 10А(две микросхемы), 20А(4шт), 30А(6шт), 40А(8шт) и т.д. Напряжение можно регулировать, например можно выставить часто используемые напряжения 5В, 12В, 24В, 28В, 30В и другие.

Принципиальная схема

В основе блока питания лежат мощные интегральные стабилизаторы LM338, каждый из которых может обеспечить выходной ток до 5А при напряжении от 1,2 до 35В (данные из даташита).

Рис. 1. Принципиальная схема мощного блока питания на напряжение 5В-30В и ток 5А, 10А, 20А, 30А и более.

Вторичная обмотка силового трансформатора должна выдавать переменное напряжение со значением не менее 18-25В. Мощность трансформатора желательно выбрать с запасом, в зависимости от требуемого напряжения и тока на выходе будущего блока питания.

Детали

Транзистор BD140 нужно установить на небольшой радиатор. Все интегральные стабилизаторы LM338 должны быть установлены на отдельные радиаторы достаточной площади для надежного отвода тепла.

Рис. 2. Внешний вид мощных интегральных стабилизаторов LM338.

Рис. 3. Цоколевка (расположение выводов) у микросхем LM338.

Все мощные микросхемы можно установить на один общий радиатор через слюдяные прокладки, поскольку корпуса микросхем не должны соединяться вместе.

Ток выдаваемый на выходе блока питания может быть увеличен или уменьшен соответственно добавлением или уменьшением количества применяемых пар «стабилизатор LM338 + резистор Rx».

К радиатору можно применить активное охлаждение — установить небольшой вентилятор от компьютера, подав для него питание через стабилизатор на 5-12В (7805, 7812), это позволит уменьшить размеры радиатора и увеличить эффективность теплоотвода.

Диодный мост можно применить готовый на нужный ток, также его можно собрать из четырех отдельных мощных диодов (D1-D4). Эти диоды должны быть рассчитаны на ток, который планируется получить на выходе стабилизатора.

Рис. 4. Цоколевка транзистора BD140 (P-N-P).

Например, диодный мост из четырех выпрямительных диодов Д242 обеспечит рабочие токи до 10А. Диоды или диодный мост желательно установить на отдельный небольшой радиатор.

В качестве резисторов R3, R4…Rx можно установить керамические цементные или использовать проволочные, поскольку на каждом таком резисторе будет рассеиваться примерно 4-7 Ватт мощности (в зависимости от общей нагрузки на стабилизатор).

Печатная плата

Разводку печатной платы в формате Sprint Layout 6 нам прислал Александр. На ней отсутствует конденсатор С4 — его припаиваем к выводам переменного резистора R1, который будет крепиться на корпусе устройства и послужит для регулировки напряжения.

Рис. 4. Печатная плата для схемы мощного блока питания на микросхемах LM338.

Печатная плата в формате Sprint Layout 6 — Скачать (330 КБ):

• PCB+High+power+regulater+0-30V+20A.jpg  — печатная плата с зарубежного сайта, конденсатор 4700мкФ установлен на выходе стабилизатора.
• lm338-power-supply-layout-v1 — первый вариант печатной платы: на входе и выходе стабилизатора установлены конденсаторы 4700мкФ (C1 и C6), защитный диод (D6) отсутствует. Мощные резисторы по 0,3 Ом.
• lm338-power-supply-layout-v2 — конечный вариант печатной платы: на входе два конденсатора по 4700мкФ (C1), на выходе — 22мкФ (C6), установлен защитный диод D6. Мощные резисторы по 0,1 Ом.

Даташит на микросхему LM338 — Скачать (220 КБ).

Подготовлено для сайта RadioStorage. net.

Прочая электроника — объявления OLX.ua

Донецк, Ворошиловский Сегодня 17:10

Днепр, Шевченковский Сегодня 17:07

Волноваха Сегодня 17:05

100 грн. Договорная Харьков, Московский Сегодня 17:03

Софиевская Борщаговка Сегодня 17:03

Продам Электроника » Прочая электроника 250 грн. Договорная Новая Каховка Сегодня 16:54

Регулированный стабилизатор напряжения от 0 до 30 вольт схема

Главная » Разное » Регулированный стабилизатор напряжения от 0 до 30 вольт схема

Самодельный лабораторный блок питания 0 – 30 вольт.

Регулированный стабилизатор напряжения от 0 до 30 вольт схема

ГлавнаяСхемаРегулированный стабилизатор напряжения от 0 до 30 вольт схема

Регулируемый блок питания 0-30 в | РадиоДом

Подробная схема лабораторного блока питания для домашней лаборатории радиолюбителя. Основой схемы блока питания является операционный усилитель TLC2272. Схема позволяет плавно изменять выходное напряжение в диапазоне от 0 до 30 вольт, а также регулировать ограничение тока нагрузки на прибор.Выходное напряжение с трансформатора подается на диодный мост. Выпрямленное напряжение в 38 вольт сглаживается конденсатором С1 и поступает на параметрический стабилизатор, состоящий из транзистора VT1, диода VD5, конденсатора С2 и резисторов R1, R2. С помощью этого стабилизатора происходит питание операционного стабилизатора DA1. Диод VD5 (в схеме стабилитрон TL431) является регулируемым стабилизатором напряжения. На операционном усилителе DA1.1 собран регулирующая часть блока питания, а на элементе DA1. 2 блок защиты от короткого замыкания и ограничения по току нагрузки. Светодиод HL1 является индикатором короткого замыкания.Сперва настраивают напряжение питания операционного усилителя DA1 (для этого перед включением прибора, микросхему необходимо извлечь из панели). Настройка заключается в подборе сопротивления резистора R2, при котором напряжение на коллекторе кремниевого транзистора VT1 будет в районе 6,4 в. После этого микросхему DA1 можно установить снова на плату.Далее переменный резистор R15 переводят в нижнее по схеме положение до 0 в. Путем подбора сопротивления резистора R6 устанавливают напряжение примерно 2,6 вольт на верхнем по схеме выводе переменного резистора R15. Затем переменный резистор R15 переводят в верхнее по схеме положение и устанавливают максимальное напряжение (т.е. 30 вольт) подстроечным резистором R10.Подстроечные резисторы – СП5. Трансформатор ТР1 любой, мощностью не менее 120 вт. Транзистор VT1 – любой кремниевый небольшой мощности не менее 60 Вольт. Соблюдайте технику безопасности при работе с устройствами имеющие прямую электрическую связь с сетевым напряжением. Включайте собранное устройство только после тщательной проверки и сверки со схемой. Похожие статьи:

radiohome.ru

Мощный регулируемый блок питания 0-28 вольт — Меандр — занимательная электроника

Читать все новости ➔

Принципиальная электрическая схема регулируемого универсального БП с пределами 0-28 В и максимальным током нагрузки 8A, собранным на основе LM317 и 2N3055. Хотя LM317 и имеет защиту от короткого замыкания, перегрузки и перегрева, предохранители в цепи сети трансформатора и предохранитель F2 на выходе не помешают. Выпрямленное напряжение: 30 х 1.41 = 42.30 вольт, измеренное на С1. Так что все конденсаторы должны быть рассчитаны на 50 вольт. Внимание: 42 вольт-это напряжение, что может быть на выходе, если один из транзисторов будет пробит!

Регулятор P1 позволяет изменять выходное напряжение на любое значение между 0 и 28 вольт. Так как в LM317 минимальное напряжение 1,2 вольта, то чтобы получить нулевое напряжение на выходе БП — поставим 3 диода, D7, D8 и D9 на выходе LM317 к базе 2N3055 транзисторов. У микросхемы LM317 максимальное выходное напряжение — 30 вольт, но с использованием диодов D7, D8 и D9 произойдёт наоборот падение выходного напряжения, и оно составит около 30 — (3х0,6В) = 28.2 вольта. Калибровать встроенный вольтметр нужно с помощью подстроечника P3 и, конечно, хорошего цифрового вольтметра.

Примечание. Помните, что нужно изолировать транзисторы от шасси! Это делается изоляционными и теплопроводными прокладками или, по крайней мере, тонкой слюдой. Можно применить термоклей и термопасту. При сборке мощного регулируемого блока питания не забывайте использовать толстые соединительные провода, которые подходят для передачи большого тока. Тонкие проводки нагреются и поплавятся!

Список использованных в схеме деталей:

Трансформатор 2 x 15 вольт 10 амперD1…D4 = четыре MR750 (MR7510) диода или 2 x 4 1N5401 (1N5408).F1 = 1 амперF2 = 10 амперR1 2k2 2,5 ваттR2 240 ОмR3,R4 0.1 Ом 10 ваттR7 6k8R8 10kR9 47 0.5 ваттR10 8k2C1,C7,C9 47nFC11 22nFC2 two times 4700uF/50vC3,C5 10uF/50vC4,C6 100nFC8 330uF/50vC10 1uF/16vD5 1N4148, 1N4448, 1N4151D6 1N4001D10 1N5401D11 светодиодD7, D8, D9 1N4001IC1 LM317Два транзистора 2N3055P1 5kP2 47 или 220 Ом 1 ваттP3 10k подстроечник

Чтобы увидеть ссылку войдите или зарегистрируйтесь

Возможно, Вам это будет интересно:

meandr. org

Самодельный лабораторный блок питания 0 – 30 вольт

Особенностью данного самодельного блока питания является отсутствие дополнительных обмоток на выпрямительном трансформаторе. Микросхема DA1 функционирует с однополярным питанием. Путем плавной регулировки выходное напряжение можно установить в пределах от 0 до 30 вольт. Также имеется модуль ограничения тока нагрузки.

Описание самодельный блок питания

Пониженное напряжение с вторичной обмотки выпрямляется диодным мостом, затем поступает на транзисторы VT2 и VT1. На диоде VD2, транзисторе VT1, емкости С2 и сопротивлениях R1, R2, R3 построен стабилизатор, который применяется для обеспечения питания микросхемы DA1.

Диод VD2 — регулируемый стабилизатор напряжения. На выходе стабилизатора, сопротивлением R2 выставляется потенциал +6,5 вольт, т. к. максимальное напряжение питания микросхемы DA1 составляет 8 вольт.

На ОУ DA1.1 TLC2272 построен регулирующий узел модуля питания. Сопротивлением R14 выставляется выходное напряжение блока питания. На один из выводов сопротивления R14 поступает опорное напряжение, примерно 2,5 вольта. Подбор этого напряжения, в небольшом диапазоне, осуществляется путем подбора сопротивления R9.

Через сопротивление R15, регулируемое сопротивлением R14, напряжение поступает на ввод 3 ОУ DA1.1. При помощи данного операционного усилителя осуществляется регулирование напряжения нВ выходе лабораторного блока питания. Сопротивлением R11 выставляется максимальный уровень выходного напряжения. На микросхеме DA1.2 собран модуль защиты блока питания по току и от короткого замыкания.

К настройке блока питания приступают с подачи напряжения в районе +37…38 вольт на емкость С1 (микросхему DA1 в панельку пока не устанавливают). С помощью сопротивления R2 устанавливают на коллекторе VT1 напряжение +6,5В. Далее выключают питание, и ставят микросхему на место. После включают питания, в случае если потенциал на ножке 8 DA1 не равен +6,5В, осуществляют его подстройку. Сопротивление R14 должно быть установлено на 0, то есть в нижнее по схеме положение.

Затем выставляют опорное напряжение +2,5В на верхнем контакте потенциометра R14 путем подбора сопротивления R9. После этого сопротивление R14 перемещают в верхнее по схеме положение и подстроечным сопротивлением R11 выставляют верхнюю границу напряжения на выходе+30В.

В этой конструкции возможно применить следующие детали:

Подстроечные резисторы R2 и R11 марки СП5. Диоды VD2, VD3 — KPU2Eh49. Сопротивление R16 с характеристикой ТК не хуже 30 ppm/ Со и должно быть проволочного типа. Взамен транзистора VT2 TIP147 возможно применить отечественный транзистор КТ825, VT3 — BD139, BD140, VT1 — произвольной кремневый средней мощности транзистор с напряжением Uк более 50в. Сетевой трансформатор возможно применить с мощностью от 100 до 160Вт.

источник

fornk.ru

Блок питания 0-30 Вольт своими руками

Блок питания 0-30 Вольт своими руками

Сколько всяких интересных радиоустройств собирают радиолюбители, но основа, без которой не будет работать практически ни одна схема — блок питания. .Часто до сборки приличного блока питания просто не доходят руки. Конечно промышленность выпускает достаточно качественных и мощных стабилизаторов напряжения и тока, однако не везде они продаются и не у всех есть возможность их купить. Проще спаять своими руками.

Схема блока питания:

Предлагаемая схема простого (всего 3 транзистора) блока питания выгодно отличается от аналогичных точностью поддержания выходного напряжения — тут применена компенсационная стабилизация, надёжностью запуска, широким диапазоном регулировки и дешёвыми недефицитными деталями.

Скачать LAY

После правильной сборки работает сразу, только подбираем стабилитрон согласно требуемому значению максимального выходного напряжения БП.

Корпус делаем из того, что под рукой. Классический вариант — металлическая коробочка от компьютерного БП ATX. Уверен, каждый имеет их немало, так как иногда они сгорают, а купить новый проще, чем чинить.

В корпус прекрасно влазит трансформатор на 100 ватт, и плате с деталями найдётся место.

Кулер можно оставить — лишним не будет. А чтоб не шумел, просто питаем его через токоограничительный резистор, который подберёте экспериментально.

Для передней панели не поскупился и купил пластиковую коробочку — в ней очень удобно делать отверстия и прямоугольные окна для индикаторов и регуляторов.

Амперметр берём стрелочный — чтоб хорошо были видны броски тока, а вольтметр поставил цировой — так удобнее и красивее!

После сборки регулируемого блока питания проверяем его в работе — он должен давать почти полный ноль при нижнем (минимальном) положении регулятора и до 30В — при верхнем. Подключив нагрузку пол ампера — смотрим на просадку выходного напряжения. Она должна быть тоже минимальной.

В общем, при всей своей кажущейся простоте, данный блок питания наверное один из лучших по своим параметрам. При необходимости можно добавить в него узел защиты — пару лишних транзисторов.

Мощный лабораторный БП 0-30В, 0-8А

Всех приветствую. Эта статья является дополнением к видео. Рассмотрим мы мощный лабораторный блок питания, который пока не полностью завершен, но функционирует очень хорошо.



Лабораторный источник одноканальный, полностью линейный, с цифровой индикацией, защитой по току , хотя тут имеется еще и ограничение выходного тока.

ю

Блок питания может обеспечить выходное напряжение от нуля до 20 вольт и ток от нуля до 7,5-8 Ампер, но можно и больше, хоть 15, хоть 20 А, а напряжение может быть до 30 Вольт, мой же вариант имеет ограничение в связи с трансформатором .



На счет стабильности и пульсаций — очень стабильный, на видео  видно, что напряжение при токе в 7Ампер не проседает даже на 0,1В, а пульсации при токах 6-7Ампер около 3-5мВ! по классу он может тягаться с промышленными профессиональными источниками питания за пару-тройку сотен долларов.

При токе в 5-6 Ампер пульсации всего 50-60 милливольт, у бюджетных китайских блоков питания промышленного образца — такие же пульсации, но при токах всего в 1-1,5 ампера, то есть наш блок гораздо стабильней и по классу может тягаться с образцами за пару тройку сотен долларов

Не смотря на то, что бок линейный, у него высокий кпд, в нем предусмотрена система автоматического переключения обмоток, что позволит снизить потери мощности на транзисторах при малых выходных напряжениях и большом токе.



Эта система построена на базе двух реле и простой схемы управления, но позже плату убрал, поскольку реле не смотря на заявленный ток более 10 Ампер не справлялись, пришлось купить мощные реле на 30 Ампер, но плату для них пока не сделал, но и без системы переключения блок работает отлично.

Кстати, с системой переключения блок не будет нуждаться в активном охлаждении, хватит и громадного радиатора сзади.



Корпус от промышленного сетевого стабилизатора, стабилизатор куплен новый, с магазин, только ради корпуса.



Оставил только вольтметр, сетевой тумблер, предохранитель и встроенную розетку.



Под вольтметром два светодиода, один показывает то, что на плату стабилизатора поступает питание, второй, красный, показывает, что блок работает в режиме стабилизации тока.

Индикация цифровая, разработана моим хорошим другом. Это именной индикатор, о чем свидетельствует приветствие, прошивку с платой найдете в конце статьи, а ниже схема индикатора



А по сути это вольт/ампер ваттметр, под дисплеем три кнопки, которые позволят выставить ток защиты и сохранить значение, максимальный ток 10 Ампер, Защита релейная, реле опять же слабенькое, и при больших токах наблюдается довольно сильное нагревание контактов.

Снизу клеммы питания, и предохранитель по выходу, тут к стати реализована защита от дурака, если использовать БП в качестве зарядного устройства и случайно перепутать полярность подключения, диод откроется спалив предохранитель.



Теперь о схеме. Это очень популярная вариация на базе трех ОУ, также китайцы штампуют массово, в этом источнике применена именно китайская плата, но с большими изменениями.



Вот схема, которая у меня получилась, красным выделено то, что было изменено.

Начнем с диодного моста. Мост двухполупериодный, выполнен на 4-х мощных сдвоенных диодах шоттки типа SBL4030, на 40 вольт 30 ампер, диоды в корпусе TO-247.

В одном корпусе два диода, я их запараллелил, в итоге получил мост, на котором очень малое падение напряжение, следовательно и потерь, при максимальных токах ‘тот мост еле теплый, но не смотря на это диоды установлены на алюминиевый теплоотвод , в лице массивной пластины. Диоды изолированы от радиатора слюдяной прокладкой.



Была создана отдельная плата для этого узла.

Далее силовая часть. Родная схема всего на 3 Ампера, переделанная спокойно может отдать 8 Ампер с таким раскладом. Ключей уже два Это мощные составные транзисторы 2SD2083 с током коллектор 25 Ампер. уместно замена на КТ827, они покруче. Ключи, по сути запараллеляны, в эмиттерной цепи стоят выравнивающие резисторы на 0,05 Ом 10 ватт, а точнее для каждого транзистора использовано 2 резистора по 5 ватт 0,1Ом параллельно.



Оба ключа установлены на массивный радиатор, их подложки изолированы от радиатора, этого можно не сделать, поскольку коллекторы общие, но радиатор прикручен к корпусу, а любое короткое замыкание может иметь плачевные последствия.

Далее заменил токовый шунт в лице низкоомного резистора, в родной схеме он на 0,47Ом, заменил на 4 резистора, сопротивление каждого 0,33ом плюс минус, мощность 5 ватт, все резисторы стоят параллельно.

Сглаживающие конденсаторы после выпрямителя имеют суммарную емкость около 13.000 мкФ, подключены параллельно . Токовый шунт и указанные конденсаторы расположены на одной печатной плате.



Поверх (на схеме) переменного резистора, отвечающего за регулировку напряжения, был добавлен постоянный резистор. Дело в том, что при подачи питания (скажем 20Вольт) от трансформатора, мы получаем некоторое падение на диодном выпрямителе, но затем конденсаторы заряжаются до амплитудного значения ( около 28 Вольт), то есть на выходе блока питания максимальное напряжение будет больше, чем напряжение отдаваемое трансформатором. Поэтому при подключении нагрузки на выход блока будет большая просадка, это неприятно. Задача ранее указанного резистора ограничить напряжение до 20 Вольт, то есть если даже крутить переменник на максимум, более 20Вольт выставить на выходе невозможно.

Трансформатор — переделанный ТС-180, обеспечивает переменное напряжение около 22-х вольт и ток не менее 8 А, имеются отводы на 9 и 15 вольт для схемы переключения. К сожалению, под рукой не было нормального обмоточного провода, поэтому новые обмотки были намотаны монтажным, многожильмым медным проводом 2,5кв.мм, Такой провод имеет толстую изоляцию, поэтому мотать обмотку на напряжение более 20-22В было невозможно (это с учетом того, что оставил родные обмотки накала на 6,8В, а новую подключил параллельно с ними).



Дисплей и плату с кнопками прикрепил к лицевой панели хитрым способом, вместо того, чтобы сверлить отверстия под винты , решил эти же винты запаять к корпусу с обратной стороны, в итоге все получилось отлично за исключением того, что от перегрева местами пострадала кожаная пленка, которой обклеена лицевая панель.



Чтобы и вовсе убрать всякие шумы с от трансформатора, последний прикручен через резиновые прокладки, это обеспечивает снижение вибраций и одновременно шума.





На этом думаю все, следите за новостями, поскольку статья будет дополняться по мере завершения проекта

Скачать архив можно тут

Архив с прошивками тут

БЛОК ПИТАНИЯ 0-30В

   Сколько всяких интересных радиоустройств собирают радиолюбители, но основа, без которой не будет работать практически ни одна схема — блок питания. От чего только не пытаются запитывать начинающие мастера свои устройства — батарейки, китайские адаптеры, зарядки от мобильных телефонов… И часто до сборки приличного блока питания просто не доходят руки. Конечно промышленность выпускает достаточно качественных и мощных стабилизаторов напряжения и тока, однако не везде они продаются и не у всех есть возможность их купить. Проще спаять своими руками.   Предлагаемая схема простого (всего 3 транзистора) блока питания выгодно отличается от аналогичных точностью поддержания выходного напряжения — тут применена компенсационная стабилизация, надёжностью запуска, широким диапазоном регулировки и дешёвыми недефицитными деталями. Печатная плата в формате Lay — в архиве.

   После правильной сборки работает сразу, только подбираем стабилитрон согласно требуемому значению максимального выходного напряжения БП.

   Корпус делаем из того, что под рукой. Классический вариант — металлическая коробочка от компьютерного БП ATX. Уверен, каждый имеет их немало, так как иногда они сгорают, а купить новый проще, чем чинить.

   В корпус прекрасно влазит трансформатор на 100 ватт, и плате с деталями найдётся место.

   Кулер можно оставить — лишним не будет. А чтоб не шумел, просто питаем его через токоограничительный резистор, который подберёте экспериментально.

   Для передней панели не поскупился и купил пластиковую коробочку — в ней очень удобно делать отверстия и прямоугольные окна для индикаторов и регуляторов.

   Амперметр берём стрелочный — чтоб хорошо были видны броски тока, а вольтметр поставил цировой — так удобнее и красивее!

   После сборки регулируемого блока питания проверяем его в работе — он должен давать почти полный ноль при нижнем (минимальном) положении регулятора и до 30В — при верхнем. Подключив нагрузку пол ампера — смотрим на просадку выходного напряжения. Она должна быть тоже минимальной.

   В общем, при всей своей кажущейся простоте, данный блок питания наверное один из лучших по своим параметрам. При необходимости можно добавить в него узел защиты — пару лишних транзисторов. Как это делается смотрите на форуме. Схему собрал и испытал — Mars.

   Форум по обсуждению схемы БП

   Обсудить статью БЛОК ПИТАНИЯ 0-30В

Блок питания 1,5в, 3,3в, 5в, 12в, 24в, самому собрать из подручных деталей мощный блок. Схемы блоков питания. Сборка простого блока питания.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.
Блок питания 12в



Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник …
Шаг 1: Какие детали необходимы для сборки блока питания …
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок ….
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ — 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты ….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие …



Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.



Блок питания 12в 30а

Схема блока питания 12в 30А.
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт,  при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения . ..
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0. 1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.
Трансформаторный блок питания
Ремонт и доработка китайского блока питания для питания адаптера.
Доработка блока питания

Схемы блоков питания

Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805

Регуляторы мощности



Регулятор мощности — прибор изменяющий выходное напряжение с 220 Вольт до 0 Вольт, тем самым изменяет выходную мощность подключенного прибора (ТЭН, лампа накаливания, вентилятор, паяльник, болгарка, двигатель, элементы теплого пола и прочие). Уменьшает мощность любых нагревательных элементов (ТЭН) до 30А (6000Вт) в зависимости от модификации модуля. Может использоваться как диммер — изменять яркость ламп накаливания. Схема построена на симисторе или тиристоре – в котором применен принцип фазового управления. Предлагаем широкий выбор регуляторов максимальной подключаемой мощности током 220В/ 8А до 30А (1500-6000W).



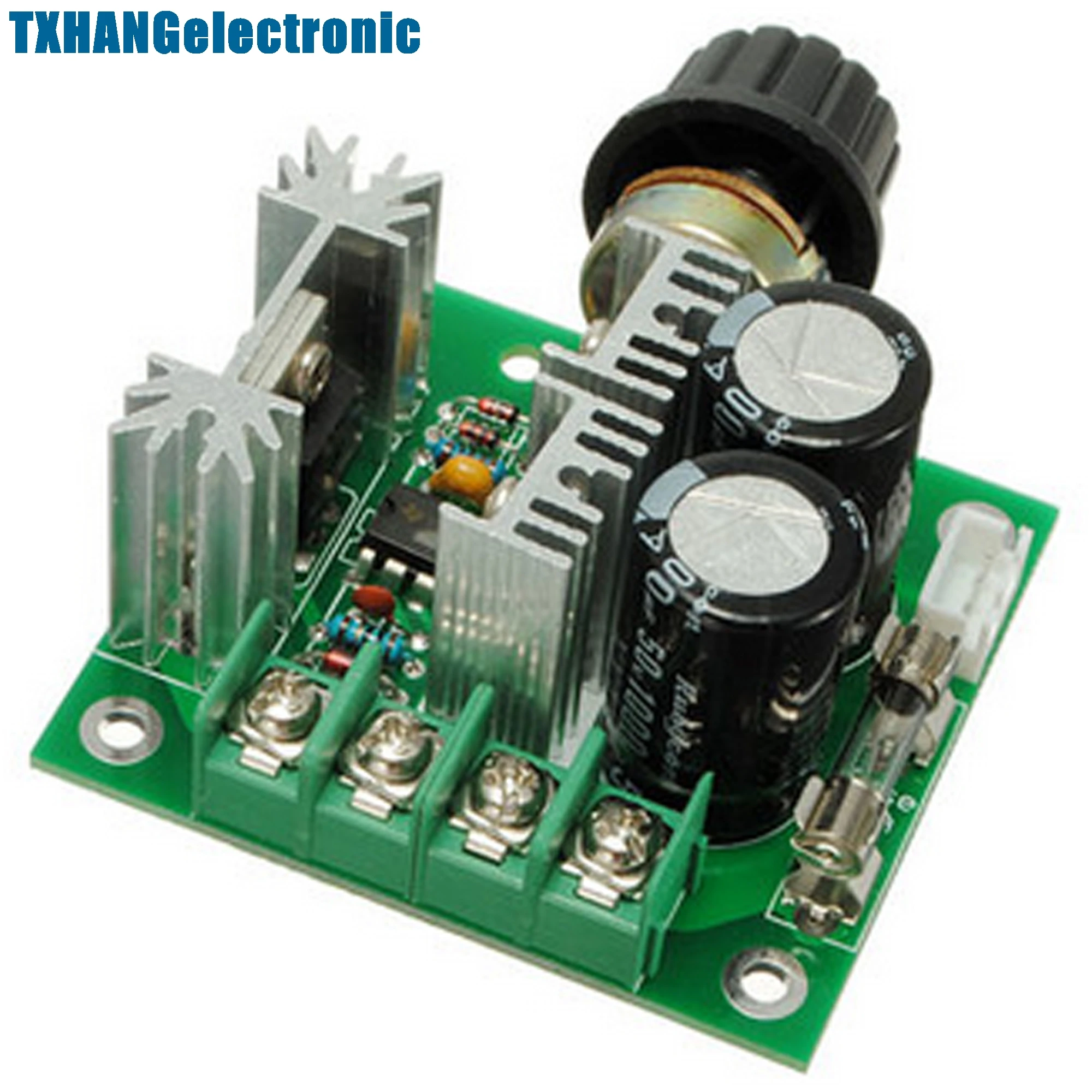

Для регулировки мощности прибора, с напряжением питания от 6 Вольт до 24 Вольт и постоянным током до 50А (коллекторный двигатель постоянного тока, компьютерный вентилятор «куллер», светодиодные ленты, ТЭНы и прочее), предлагаем регулятор мощности постоянного тока (ШИМ регулятор).

Регулятор оборотов коллекторного двигателя с поддержанием мощности на TDA1085 — плата позволяющая изменять число оборотов на валу коллекторного двигателя без потери мощности. Широкий диапазон регулировки, трансформаторная схема питания. Плата подходит ко всем двигателям от стиральной машины автомат.



Для коллекторных двигателей без таходатчика, предлагаем плату с обратной связью на тиристоре. Плата позволяет регулировать обороты всех электроинструментов (болгарка, электролобзик, дрель и пр.) с обратным увеличением силы тока и сохранением мощности.



Используем только оригинальные и проверенные компоненты!



Наличный и безналичный расчет.

Сильноточная схема регулируемого регулятора напряжения, 0-30 В 20A

Если вам нужна сильноточная схема регулируемого регулятора напряжения . Это может быть лучшим выбором для вас.

Он может выдавать выходной ток 20 А или 400 Вт и может регулировать напряжение от 4 до 20 В или легко подавать напряжение от 0 до 30 В. Это хорошее качество, отличная производительность и долговечность с печатной платой.

Для использования в электронной телекоммуникации, радиопередатчике большой мощности и т. Д.

В этом проекте используются несколько компонентов.Из-за использования четырех стабилизаторов напряжения LM338-5A и популярного операционного усилителя IC-741 в режиме линейного питания.

Попробуйте построить и вам понравится!

Как это работает

LM338K, который мы предлагаем для использования, представляет собой схему регулятора напряжения постоянного тока плавающего типа. Простой прикладной стиль этой ИС, как показано на рисунке 1

Как использовать LM338 IC в basic

Рисунок 1 Схема , в нормальных условиях напряжение между выводом Adj и выводом равно 1. 25 В стабильно, что поток R1, R2 также будет постоянным.

Выходное напряжение равно напряжению на выводе Adj + 1,25 В или Рассчитывается следующим образом

Vo = 1,25 (R1 + R2) / R1

Высокий ток при параллельном подключении LM338

Нормально IC-LM338 Может подавать до 5 ампер, но чтобы ток нагрузки не превышал 20 ампер, мы приведем его в параллель.

На что следует обратить внимание при параллельном подключении множества ИС, так это на средний ток, протекающий по цепи.Каждому одинаково.

Самый простой способ — подключить резистор к выходному выводу IC, как показано на рис. 2 .

Номинал резисторов-R, используемых к нему, будет намного меньше, чем R1.

Исходя из схемы, мы можем установить.

IoRs = 1,25 — Vo (R1 / (R1 + R2))

И от работы цепей набора вниз, будет.

IiRs = 1,25 — Vo (R1 / (R1 + R2))

Из этих двух одинаковых уравнений следует, что Io = Ii.

Или просто, ток через микросхему LM338 одинаков.

Подключение LM338 параллельно

На практике мы не используем схемы для его использования. Поскольку падение напряжения Rs будет изменяться в зависимости от тока, протекающего через нагрузку, и эталонного напряжения IC. Кроме того, они отличаются друг от друга.

Внешнее управление LM338 с использованием uA741

Следовательно, нам необходимо управлять внешними цепями.Для управления напряжением на выводе adj, как показано на Рис. 3.

Из схемы мы увидим, что на отрицательном выводе IC должно быть половинное напряжение от выходного напряжения. И на положительном выводе должно быть равное номинальному напряжению.

Это вызвано постоянным током, протекающим через транзистор к Rs и P1.

От свойств схемы операционного усилителя до регулируемого уровня выходного напряжения, что. Пока не будет такое же напряжение на штыревом входе.

Итак, напряжение на базе вывода транзистора Q1 равно напряжению на отрицательном выводе IC.

Напряжение, которое изменяет сопротивление транзистора, вызывая изменение напряжения в опорной точке.

Сопротивление транзистора обратно пропорционально выходному напряжению, чтобы компенсировать потерю напряжения в размере Rs. Из-за неравномерного протекания этих нагрузочных токов.

Регулятор постоянного тока большой мощности 4-20 вольт 20 ампер от LM338

• Исходя из всех вышеперечисленных принципов, у нас есть приложения для схем, как показано на Рисунок 4 , если вы хотите добавить IC-LM338, что позволяет они должны быть выше по току.
• Для трансформатора, который может подавать не менее 30 ампер, а напряжение вторичной обмотки должно быть не менее 18 вольт.

Для оптимизации схемы конденсатора-С2 лучше использовать 20000uF.

Чтение: Как использовать LM317 Техническое описание и распиновка

Список деталей
IC1: LM741
IC2-IC5: LM338K или LM338P
Q1: BD140
D1: Мостовой диод 35A

4 Diodes, 75 В, диод. R1: 150 Ом резистор 0,5 Вт
R2: 100 Ом резистор 0.5 Вт
R3, R4: резисторы 4,7 кОм 1/2 Вт
R5-R8: резисторы 0,3 Ом 5 ​​Вт
C1: 0,01 мкФ 200 В, полиэфирный конденсатор
C2, C5: 4700 мкФ 50 В, электролитические конденсаторы
C3: 0,1 мкФ 63 В, полиэфирный конденсатор
C4: 10 мкФ 25 В Тантал
C6: 47 мкФ 35 В, электролитические конденсаторы

Печатная плата регулятора постоянного тока большой мощности-4-20-вольт-20-ампер

Build 20A Сильноточный регулируемый источник питания

• Все устройства в схемах. Устройства можно припаять к печатной плате, как показано на Рисунок 5 .Если вы не измените входной конденсатор-C2, они увеличились. Мне придется установить его за пределами печатной платы.
• Мостовой диод должен быть аккуратно прикреплен к радиатору. Чтобы продлить срок службы и долговечность.
• Для IC-LM338, который также необходимо установить на радиатор большого размера. Будьте осторожны, корпус ИС к радиатору Коротко решительно.
• Когда все будет готово к пайке оборудования, протестируйте вход переменного тока для этого проекта.
• Затем отрегулируйте VR1 до необходимого выходного напряжения, проверьте нагрузку и отрегулируйте VR1 до тех пор, пока выходное напряжение не останется неизменным.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Схема регулируемого источника питания 30 В

Этот регулируемый источник питания для рабочего стола 0–30 В обеспечивает превосходное регулирование линии и нагрузки, а также плавно регулируемый выходной сигнал от 0 до 30 В с выходными токами до одного А. Выход имеет ограничение по току, а также является защитой от обратного напряжения или перенапряжения на выходных клеммах.

Описание схемы

Схема основана на популярном стабилизаторе 723 IC. Посетители, которые, возможно, реализовали эту микросхему, знают, что минимальное выходное напряжение, обычно доступное для этой микросхемы, составляет +2 В в соответствии с клеммой V — микросхемы (которая обычно подключается к 0 В).

Проблема может быть исправлена ​​путем соединения вывода V с минимальным отрицательным потенциалом около -2 В, чтобы выходное напряжение могло упасть до +2 В в соответствии с этим, т.е.е. до нуля вольт.

Чтобы воздержаться от использования трансформатора с множеством вторичных обмоток, дополнительное отрицательное питание обеспечивается через удвоитель напряжения, содержащий C1, C2, D1 и D2, и регулируется на уровне -4,7 В через R1 и D4.

Использование -4,7 В вместо -2 В означает, что дифференциальный усилитель внутри IC 723 продолжает нормально работать, используя свой синфазный диапазон, независимо от того, равно ли выходное напряжение нулю.

Первичное положительное напряжение питания снимается с трансформатора с помощью мостового выпрямителя B1 и накопительного конденсатора C3.Источник микросхемы IC 723 стабилизируется на уровне 33 В с помощью D3, чтобы избежать максимальных значений его мощности, а пара Дарлингтона T2 / T3 увеличивает функциональность выходного тока до 1 A.

Ограничение тока постоянно регулируется с помощью P3. Выходное напряжение можно настроить с помощью P2, хотя предустановку P1 можно использовать для получения нулевого выходного напряжения. Входной источник питания защищен от обратной полярности, используемой для выходных проводов с помощью D7, и от перенапряжения до 63 В с помощью D6.

Для предварительной настройки выходного напряжения до нуля, P2 сначала переворачивается против часовой стрелки (стеклоочиститель вращается в направлении R8), а затем P1 регулируется до тех пор, пока выходное напряжение не станет равным нулю.

После полного поворота P2 по часовой стрелке выходное напряжение должно впоследствии составить около 30 В. В случае, если из-за ограничений компонентов, оптимальный выход будет ниже 30 В, значение R6 может нуждаться в небольшом снижении.

При создании цепи регулируемого источника питания 0–30 В необходимо уделить особое внимание тому, чтобы линия 0 В имела минимальное сопротивление (большой шнур SWG или широкая дорожка на печатной плате), поскольку падение напряжения рядом с этой шиной питания потенциально может вызвать плохое регулирование. и пульсация на выходе.

Схема двойного переменного регулируемого источника питания от 0 до 50 В, от 0 до 10 ампер

Привет всем,

Я построил источник питания Swagatams и хочу внести свой вклад в это описание моего подхода. Если я укажу на некоторые проблемы, это отнюдь не означает, что я критикую Свагатам. Я очень уважаю людей, публикующих что-то бесплатно, и даже больше, когда они поддерживают свой проект так же тщательно, как Swagatam. Это мой опыт настройки.

Так вот, у меня был очень хороший настольный блок питания, который точно регулируется до мВ и мА.Проблема была в том, что он имеет только + -15 В на 3 А, и у меня было несколько случаев, когда мне нужно было больше, + -30 В на 1-2 А было бы неплохо. Еще одним важным требованием была защита от сверхтоков. В комплекте идет дизайн Swagatams.

В собранном виде он делает то, что и следовало ожидать. Я запускаю его с + -42В при 3А. Регулировка напряжения и тока немного грубая, но это не имеет значения, поскольку это единица «ворчания».

Какие детали я использовал? Это может быть хорошо известный трюк, но на самом деле я выпотрошил старый ресивер Denon AV 5.1.Старые без HDMI выбрасываются, а когда повезет, можно получить очень дешево. У меня было 10 долларов, правда, со сгоревшими выходами.
Что вы от этого получите? Мощный трансформатор, радиатор, способный на многое. И 2, может быть 4 конденсатора фильтра, рассчитанные на напряжение, поступающее от трансформатора. Это, безусловно, самые дорогие части нашего проекта. Если вам повезет, вы получите вентиляторы, ножки, кастрюли, силиконовые термопрокладки и множество других полезных деталей.

Я разработал печатную плату с KiCad, чтобы она соответствовала корпусу, который у меня был от другого заброшенного проекта.Он идеально подходил к креплению и был очень дешево изготовлен JLCPCB.
Это можно было сделать на прототипной плате, но мне нравится оттачивать свои навыки работы с KiCad.

На печатной плате я добавил небольшой регулируемый блок питания на 12 В от другой вторичной обмотки AV-трансформатора, опять же с использованием розеток, выпрямителя, колпачков и регулятора, взятых от Denon.
Я также добавил небольшую схему с использованием триггера 4013, который переключается и выключается при нажатии кнопки для переключения реле и активации светодиода. Это необходимо для легкого отключения нагрузки.

В корпусе смонтирована плата контроллера вентилятора с вентилятором с регулируемой температурой. Их можно дешево купить на eBay, и у меня их было несколько. Для этого я использовал 8-сантиметровый ШИМ-вентилятор от старого ПК. Он также получает питание от небольшого блока питания 12 В.

Потом добавил два вольт / амперметра. Опять же, эти измерители панельного типа дешевы на eBay. Они не очень точны, но достаточно хороши для моих нужд. Они тоже получали питание от 12 вольт.
Я обнаружил, что эти дешевые счетчики измеряют только положительное напряжение.И они получают свою ссылку от земли амперметра. Это сработало для положительной части проекта, но при подключении обратной стороны к отрицательной, все не работало или закорачивалось. Решение заключалось в том, чтобы дать отрицательному счетчику собственное питание 12 В, чтобы он был отделен от остальных и мог установить свое собственное заземление. Поэтому я добавил небольшой регулируемый источник питания на 12 В от резервного трансформатора Denon, построенного на прототипной плате. Счетчик потребляет всего 15 мА.

При всем этом питание работало, но у меня были проблемы с токоограничивающим потенциалом P1 конструкции.Это ничего не дало. Однако одинокий R4 отлично справляется со своей задачей. После нескольких бесплодных попыток я отказался от этого, снял горшок и реализовал 6-позиционный двухполюсный селектор для включения 6 различных R4, что дало мне ограничение тока 0,1, 0,2, 0,5, 1, 3 и 5 ампер. Обратите внимание, что мой переключатель рассчитан на 5 ампер, но при переключении только 150 мА. При изменении текущей настройки защиты необходимо отключить нагрузку.

Тестирование положительного результата продолжено. Выпрямленное напряжение без нагрузки 48 вольт, с нагрузкой 42.Между прочим, крупные производители не так щедры со своими ограничениями по напряжению, как Svagatam, экономя там несколько копеек. Крышки фильтров в Denon имели 10000 мкФ при 50 В. Близко, но работает. Когда я проверил полные 42 вольта с током примерно 3 ампера, волшебный дым вышел и сгорел предохранитель.

Расследование показало, что сгорел R2. Это произошло, потому что BC546 T3 не выдержал нагрузки и закоротил. С ним потребовался T1 (я использую TIP142), также закорачивающий, что привело к перегоранию предохранителя.
Проблема, связанная с недооценкой T3, упоминается в комментариях.Поэтому я заменил детали, увеличил R2 до 1/2 ватта и заменил T3 на BD139. Это сработало нормально, и BD139 выдерживает нагрузку. Я соответствующим образом изменил отрицательную сторону с помощью BD140.

Теперь питание работает нормально, и я очень им доволен. Я также многому научился, и в этом вся суть DIY, верно?

Еще раз спасибо Swagatam за прекрасный проект.

С уважением

Регулируемая цепь источника питания постоянного тока от 0 до 30 В, 2 А (Часть 1/13)

Источники питания являются основой электронных схем.Схемы питания могут быть спроектированы разными способами. Могут быть регулируемые блоки питания или блоки питания с фиксированным напряжением. Схема источника питания рассчитывается по напряжению или диапазону подаваемого напряжения, а также по максимальному току, который она позволяет потреблять нагрузкой. Во-вторых, домохозяйства обеспечиваются источником переменного напряжения в качестве основного источника питания. Многие электрические приборы, такие как вентиляторы, люминесцентные лампы и другие, могут напрямую использовать переменное напряжение, но для работы большинства электронных устройств требуется преобразование переменного напряжения в постоянное.Любая схема внешнего источника питания должна преобразовывать переменное напряжение в постоянное для использования электронными устройствами. В этом проекте разработана регулируемая схема источника питания, которая вводит сеть переменного тока и обеспечивает выходное напряжение от 0 до 30 В 2 А постоянного тока.

Блок питания, разработанный в этом проекте, представляет собой регулируемый линейно регулируемый источник питания, поэтому выходное напряжение схемы является постоянным и изменяется механически с помощью переменного резистора. В этом типе питания к выходу подключается последовательно с нагрузкой линейный регулирующий элемент (переменный резистор).Линейный элемент, такой как BJT или FET, используется для обеспечения требуемых токов на выходе.

В разработанной здесь схеме питания биполярный переходной транзистор 2N3055 работает в линейном режиме с переменным сопротивлением. Переменное сопротивление помогает обеспечить соответствующее напряжение на выходе для любого тока в рабочем диапазоне. Нагрузки, запитываемые по цепи, могут иметь разную номинальную мощность. Нагрузки с высокой номинальной мощностью потребляют более высокие токи. В этой схеме блока питания транзистор 2N3055 помогает увеличить выходной ток блока питания до предела до 2 А.

Проектирование схемы источника питания представляет собой пошаговый процесс, включающий понижение напряжения переменного тока, преобразование напряжения переменного тока в напряжение постоянного тока, сглаживание напряжения постоянного тока, компенсацию переходных токов, регулирование напряжения, изменение напряжения, усиление тока и защиту от короткого замыкания.

Необходимые компоненты —

Рис.1: Список компонентов, необходимых для регулируемого источника питания постоянного тока от 0 до 30 В, 2 А

Блок-схема —

Фиг.2: Блок-схема регулируемого источника питания постоянного тока от 0 до 30 В, 2 А

Подключение цепей —

Схема собирается поэтапно, каждая ступень служит определенной цели. Для понижения 230 В переменного тока используется трансформатор 18 — 0 — 18 В. Вторичная обмотка трансформатора соединена с мостовым выпрямителем. Полный мостовой выпрямитель создается путем соединения друг с другом четырех диодов SR560, обозначенных на схемах как D1, D2, D3 и D4. Катод D1 и анод D2 подключены к одной из вторичной катушки, а катоды D4 и анод D3 подключены к другим концам вторичной катушки.Катоды D2 и D3 подключены, из которых одна клемма снята с выхода выпрямителя, а аноды D1 и D4 подключены, из которых другая клемма снята с выхода двухполупериодного выпрямителя. Предохранитель на 2 А последовательно подключается к выходной клемме катодных переходов D2-D3 для безопасности.

Конденсатор емкостью 470 мкФ (обозначенный на схеме как C1) подключен между выходными клеммами двухполупериодного выпрямителя для сглаживания. Для регулирования напряжения два стабилитрона номиналом 12 В и 18 В подключены последовательно параллельно сглаживающему конденсатору.Переменное сопротивление последовательно подключено к стабилитронам для регулировки напряжения, а конденсатор емкостью 10 мкФ (обозначен на схеме как C1) подключен параллельно для компенсации переходных токов. Два NPN-транзистора (показаны как Q1 и Q2 на схеме) подключены в качестве усилителя пары Дарлингтона к одной из выходных клемм последовательно для достижения желаемого усиления по току. Выход пары Дарлингтона дополнительно подключен к NPN-транзистору (показан как Q3 на схемах) и сопротивлению (показанному как R3 на схемах) для защиты от короткого замыкания.

Нарисуйте схематическую диаграмму или распечатайте ее на бумаге и тщательно выполняйте каждое подключение. Только после проверки правильности каждого подключения подключите силовую цепь к источнику переменного тока.

Как работает проект —

Силовая цепь работает по четко определенным стадиям, каждая из которых служит определенной цели. Схема работает в следующих этапах —

1. Преобразование переменного тока в переменный

2. Преобразование переменного тока в постоянный — полноволновое выпрямление

3.Сглаживание

4. Компенсация переходного тока

5. Регулирование напряжения

6. Регулировка напряжения

7. Усиление тока

8. Защита от короткого замыкания

Преобразование переменного тока в переменный

Напряжение основных источников питания (электричество, подаваемое через промежуточный трансформатор после понижения линейного напряжения от генерирующей станции) составляет приблизительно 220–230 В переменного тока, которое необходимо дополнительно понизить до уровня 30 В. Для снижения напряжения 220 В переменного тока до 30 В переменного тока используется понижающий трансформатор.

В схеме наблюдается некоторое падение выходного напряжения из-за резистивных потерь. Поэтому необходимо использовать трансформатор с высоким номинальным напряжением, превышающим требуемые 30 В. Трансформатор должен обеспечивать на выходе ток 2А. Наиболее подходящий понижающий трансформатор, отвечающий указанным требованиям по напряжению и току, — 18–0–18 В / 2 А. Эта ступень трансформатора снижает сетевое напряжение до 36 В переменного тока, как показано на рисунке ниже.

Рис.3: Принципиальная электрическая схема трансформатора 18-0-18 В

Преобразование переменного тока в постоянный — полноволновое выпрямление

Пониженное напряжение переменного тока необходимо преобразовать в напряжение постоянного тока путем выпрямления. Выпрямление — это процесс преобразования переменного напряжения в постоянное. Есть два способа преобразовать сигнал переменного тока в сигнал постоянного тока. Один — это полуволновое выпрямление, а другое — полноволновое выпрямление. В этой схеме двухполупериодный мостовой выпрямитель используется для преобразования 36 В переменного тока в 36 В постоянного тока.Двухполупериодное выпрямление более эффективно, чем полуволновое выпрямление, поскольку оно обеспечивает полное использование как отрицательной, так и положительной стороны сигнала переменного тока. В конфигурации двухполупериодного мостового выпрямителя четыре диода соединены таким образом, что ток течет через них только в одном направлении, что приводит к возникновению сигнала постоянного тока на выходе. Во время двухполупериодного выпрямления одновременно два диода становятся смещенными в прямом направлении, а еще два диода смещаются в обратном направлении.

Рис.4: Принципиальная схема полноволнового выпрямителя

Во время положительного полупериода питания диоды D2 и D4 проходят последовательно, в то время как диоды D1 и D3 смещены в обратном направлении, и ток протекает через выходной контакт, проходя через D2, выходной контакт и D4. Во время отрицательного полупериода питания диоды D1 и D3 проходят последовательно, но диоды D1 и D2 смещены в обратном направлении, и ток протекает через D3, выходную клемму и D1. Направление тока в обоих направлениях через выходную клемму в обоих условиях остается неизменным.

Рис. 5: Принципиальная схема, показывающая положительный цикл полнополупериодного выпрямителя

Рис. 6: Принципиальная схема, показывающая отрицательный цикл полнополупериодного выпрямителя

Диоды SR560 выбраны для построения двухполупериодного выпрямителя, поскольку они имеют максимальный (средний) номинальный прямой ток 2 А и в состоянии обратного смещения они могут выдерживать пиковое обратное напряжение до 36 В.Поэтому в этом проекте для двухполупериодного выпрямления используются диоды SR560.

Сглаживание

Как следует из названия, это процесс сглаживания или фильтрации сигнала постоянного тока с помощью конденсатора. Выход двухполупериодного выпрямителя не является постоянным напряжением постоянного тока. Частота на выходе выпрямителя в два раза выше, чем у основного источника питания, но все же присутствует пульсация. Следовательно, его необходимо сгладить, подключив конденсатор параллельно выходу двухполупериодного выпрямителя.Конденсатор заряжается и разряжается в течение цикла, давая на выходе стабильное постоянное напряжение. Итак, конденсатор (обозначенный на схеме как C1) большой емкости подключен к выходу схемы выпрямителя. Поскольку постоянный ток, который должен быть выпрямлен схемой выпрямителя, имеет много всплесков переменного тока и нежелательных пульсаций, для уменьшения этих выбросов используется конденсатор. Этот конденсатор действует как фильтрующий конденсатор, который пропускает через него весь переменный ток на землю. На выходе среднее оставшееся постоянное напряжение более плавное и без пульсаций.

Рис.7: Принципиальная схема сглаживающего конденсатора

Компенсация переходных токов

К выходным клеммам силовой цепи параллельно подключен конденсатор (обозначенный на схеме как C2). Этот конденсатор помогает быстро реагировать на переходные процессы нагрузки. При изменении тока нагрузки на выходе возникает начальная нехватка тока, которая может быть восполнена этим выходным конденсатором.

Изменение выходного тока можно рассчитать с помощью

.

Выходной ток, Iout = C (dV / dt), где

dV = Максимально допустимое отклонение напряжения

dt = переходное время отклика

С учетом dv = 100 мВ

dt = 100 мкс

В этой схеме используется конденсатор емкостью 10 мкФ, так что,

C = 10 мкФ

Iout = 10u (0.1 / 100u)

Iout = 10 мА

Таким образом, можно сделать вывод, что выходной конденсатор будет реагировать на изменение тока 10 мА при переходном времени отклика 100 мкс.

Рис. 8: Принципиальная схема компенсатора переходных токов

Регулирование напряжения

Силовая цепь должна обеспечивать регулируемое и постоянное напряжение без каких-либо колебаний или колебаний. Для регулирования напряжения в схеме нужен линейный регулятор.Цель использования этого регулятора — поддерживать на выходе постоянное напряжение желаемого уровня.

Рис.9: Принципиальная схема регулятора напряжения для регулируемого источника питания постоянного тока от 0 до 30 В, 2 А

В этой схеме максимальное напряжение на выходе должно быть 30 В, поэтому стабилитрон 30 В идеально подходит для регулирования напряжения на выходе. Здесь последовательно соединены два стабилитрона на 12 В и 18 В, что дает на выходе 30 В. Стабилитрон на 30 В мощностью 1 Вт или другую комбинацию стабилитронов также можно использовать для получения 30 В. на выходе.

Регулировка напряжения

Для регулировки выходного напряжения от 0 до 30 В к выходу подключен переменный резистор (на схемах RV1). Переменный зонд RV1 подключен к коллектору переключающего транзистора BC547 (на схемах показан как Q3). Изменяя этот резистор, эмиттер переключающего транзистора будет обеспечивать переменное напряжение от 0 до 30 В.

Усиление тока

Стабилитрон может выдавать ток только в миллиамперах.Следовательно, для получения высокого тока нагрузки на выходе какой-либо линейный элемент должен быть подключен последовательно с нагрузкой, которая могла бы потреблять требуемый ток. В этой схеме в качестве линейного элемента используется биполярный переходной транзистор NPN. Транзистор BC547 (показан на схеме как Q2) используется для обеспечения достаточного базового напряжения на биполярный транзистор 2N3055 NPN (на схемах показан как Q1). Транзистор 2N3055 способен обеспечивать на выходе ток 2А. Транзисторы соединены в конфигурации парного усилителя Дарлингтона для вывода желаемого усиления по току.В конфигурации пары Дарлингтона чистый коэффициент усиления по току представляет собой произведение коэффициентов усиления по току двух транзисторов.

Общий коэффициент усиления по току (hFE total) = коэффициент усиления по току транзистора 1 (hFE t1) x коэффициент усиления по току транзистора 2 (hFE t2)

Следовательно, текущий коэффициент усиления BC547 равен 800, а коэффициент усиления 2N3055 составляет от 20 до 70, поэтому в среднем принимаем 50. Тогда

Общий прирост тока (всего hFE) = 800 * 50 = 40,000

Этого достаточно, чтобы поднять токи в миллиампер до уровня в амперах.

Защита от короткого замыкания

Для защиты от короткого замыкания переключающий транзистор BC547 (на схемах показан как Q3) и сопротивление, показанное на схемах как R2, подключаются последовательно перед выходом схемы.

Тестирование и меры предосторожности —

При сборке схемы следует соблюдать следующие меры предосторожности —

• Номинальный ток трансформатора, мостового выпрямителя и транзистора должен быть больше или равен требуемому выходному току.Только тогда схема может обеспечить достаточный ток на выходе.

• Номинальное напряжение понижающего трансформатора должно быть больше максимального требуемого выходного напряжения. Это связано с тем, что в цепи происходит падение напряжения из-за некоторых резистивных потерь. Таким образом, входное напряжение от трансформатора должно быть на 2–3 В больше максимального выходного напряжения.

• Конденсатор C1 на выходе выпрямителя используется для подавления сетевых шумов и устранения пульсаций.

• Конденсатор C2 на выходных клеммах силовой цепи помогает справляться с быстрыми переходными процессами и шумом на выходной нагрузке.Величина этого конденсатора зависит от отклонения напряжения, колебаний тока и переходного времени отклика используемого конденсатора.

• Конденсаторы, используемые в цепи, должны иметь более высокое номинальное напряжение, чем входное напряжение. В противном случае конденсатор начнет пропускать ток из-за превышения напряжения на их пластинах и выйдет из строя.

• Используемые в цепи стабилитроны должны иметь номинальную мощность 1 Вт, в противном случае они будут повреждены из-за нагрева.

• По мере увеличения потребления тока на выходной нагрузке транзистор 2N3055 начинает нагреваться.Чтобы решить эту проблему, необходимо установить соответствующий радиатор, чтобы отводить избыточное тепло. В противном случае транзистор может перегореть.

• Поскольку схема предназначена для потребления максимального тока на выходе 2А, ​​предохранитель на 2А должен быть подключен к выходу двухполупериодного выпрямителя. Этот предохранитель не позволит цепи потреблять ток более 2 А. При токе, потребляемом выше 2А, ​​предохранитель перегорает, отключая входное питание от цепи.

После того, как схема собрана, самое время ее протестировать.Подключите цепь к электросети и измените переменное сопротивление. Снимите показания напряжения и тока на выходной клемме силовой цепи с помощью мультиметра. Затем подключите фиксированные сопротивления в качестве нагрузки и снова проверьте показания напряжения и тока.

Во время тестирования без нагрузки выходное напряжение на регулируемом переменном сопротивлении изменялось на величину от 0,3 В до 30,3 В. Следовательно, при вычислении ошибки получается следующий процент ошибки —

% Ошибка = (Экспериментальное значение — Ожидаемое значение) * 100 / Ожидаемое значение

% Ошибка = (30. 3-30) * 100/30

% Ошибка = 1%

Когда на выходе подключена нагрузка, максимальное напряжение считывается 30 В. При нагрузке с сопротивлением 1 кОм выходное напряжение составляет 29,1 В, при этом падение напряжения составляет 0,9 В. Измеренный выходной ток составляет 29,1 мА, поэтому рассеиваемая мощность при нагрузке с сопротивлением 1 кОм следующая —

Pout = Iout * Iout * R

Pвых = 0,0291 * 0,0291 * 1000

Pout = 0,84 Вт

Если используемое сопротивление нагрузки 470 Ом, тогда напряжение 28.Измеренное значение 9 В показывает падение напряжения 1,1 В, а измеренный ток составляет 61,4 мА. Итак, рассеиваемая мощность при нагрузке 470 Ом —

.

Pout = Iout * Iout * R

Pвых = 0,0614 * 0,0614 * 470

Pout = 1,7 Вт

Эту схему можно использовать в качестве адаптера питания для поддержки широкого спектра электронных приложений, таких как радиовещание, цифровые камеры, принтеры, ноутбуки и другие портативные электронные устройства. Его также можно использовать в качестве регулируемого источника постоянного тока для электронных устройств.

Маленький разговор о будущих поставках —

В ближайшем будущем высоковольтный постоянный ток (HVDC) может стать более популярным средством передачи энергии, поскольку все больше внимания уделяется возобновляемым источникам энергии. HVDC обычно используется только для межгосударственной и подводной передачи электроэнергии. Это сделано для уменьшения потерь на индуктивную индуктивность и емкость на больших расстояниях. Сопротивление, индуктивность и емкость провода практически невозможно изменить.Для передачи электроэнергии внутри страны в настоящее время предпочтительным методом является переменный ток. Переменный ток предпочтителен для передачи электроэнергии внутри страны, несмотря на потери из-за индуктивности и емкости, поскольку понижение напряжения переменного тока намного дешевле, чем понижение напряжения постоянного тока.

Напряжение переменного тока можно легко понизить с помощью трансформатора. Таким образом, в настоящее время домохозяйства получают электроэнергию переменного тока. Электростанции поставляют высокое напряжение переменного тока для снижения потерь мощности.Подобно тому, как напряжение переменного тока, подаваемое в дом, составляет 230 В, 50 Гц, генерирующая станция подает 2300 В по проводу передачи, которое понижается до 230 В с помощью промежуточного трансформатора. Возможно, в тот день, когда HVDC из возобновляемых источников станет обычным источником электропитания в домашних условиях, силовые цепи на основе полупроводников будут использоваться для понижения и регулирования напряжения.

Принципиальные схемы

Project Video

---

Filed Under: Tutorials

---

Лабораторный источник питания 0-30 В

Лабораторный источник питания 0-30 В Лабораторный источник питания 0-30 В

Линейный источник питания, показанный на схеме, обеспечивает 0–30 вольт при максимальном токе 1 ампер с использованием дискретного транзисторного регулятора с обратной связью на операционном усилителе для управления выходным напряжением. Источник был построен в 1975 году и имеет режим постоянного тока, который используется для подзарядки аккумуляторов.

& nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp

Что касается схемы, лампа LP2 является индикатором включения. Другой индикатор (нижний) загорается, когда блок достигает заданного предела тока. R5, C2 и Q10 (корпус TO-3) работают как конденсаторный умножитель. Стабилитрон на 36 В на C2 ограничивает максимальное напряжение питания на выводах питания операционного усилителя.D5, C4, C5, R15 и R16 обеспечивают небольшое количество отрицательного питания для операционных усилителей, так что операционные усилители могут работать при понижении напряжения до нуля на выходных контактах (контакты 6). Более современный дизайн может устранить эти 4 компонента и использовать операционный усилитель CMOS rail-to-rail. Ограничение по току устанавливается R3, D1, R4, R6, Q12, R10 и R13, обеспечивающими смещение для U2, которое частично отключает транзисторы Q9 и Q11 при достижении ограничения по току. R4 — это потенциометр на передней панели, который устанавливает предел тока, R22 — это потенциометр на передней панели, который устанавливает выходное напряжение (0–30 вольт), а R11 — это внутренний подстроечный потенциометр для калибровки.Измеритель представляет собой 1 миллиамперметр с внутренним сопротивлением 40 Ом. Переключатель S1 определяет, показывает ли счетчик 0–30 вольт или 0–1 ампер.

Загрузите файл схемы Orcad

Более современная схема может использовать один стабилизатор IC, такой как серии MC78XX или MC79XX, сразу после однополупериодного выпрямителя, чтобы заменить примерно 30 компонентов, или, по крайней мере, стабилитрон высокой точности для замены D10. в качестве опорного напряжения. LM4040 является одним из таких источников опорного напряжения и имеет отличную стабильность при температуре.Регуляторы IC, такие как серия MC78XX, могут в конечном итоге стать устаревшими по мере разработки новых регуляторов IC, однако дискретные транзисторы, операционные усилители и стабилитроны являются более универсальными, имеют более длительный срок службы и позволяют разработчику продемонстрировать, что он понимает принципы работы линейно регулируемого источника питания.

Авторские права 1999 г., Майк Эллис, Все права защищены

Дом

Вы номер посетителя

Схема источника питания 0–28 В, 6–8 А с использованием LM317 и 2N3055

Вы когда-нибудь пытались разработать источник питания с регулируемой величиной? В этой статье описывается, как спроектировать схему переменного источника питания.До сих пор мы видели множество схем питания, но главное преимущество этой схемы питания состоит в том, что она может изменять выходное напряжение и выходной ток.

Сделай сам — Как работает схема зарядного устройства аккумулятора мобильного телефона?

Переменный источник питания, который может изменяться от 1,2 В до 30 В при токе в 1 ампер

Выходное видео

Принципиальная схема

Источник переменного тока постоянного тока очень важен для проектов электроники, прототипирования и любителей . Для меньшего напряжения мы обычно используем батареи как надежный источник.

Вместо батарей с ограниченным сроком службы можно использовать переменный источник питания постоянного тока, который реализован в этом проекте.

Это прочный, надежный и простой в использовании источник постоянного тока переменного тока. Схема работы следующая.

Трансформатор используется для понижения напряжения переменного тока до 24 В при токе 2 А. Мостовой выпрямитель используется для преобразования этого напряжения в постоянный ток.

Этот пульсирующий постоянный ток фильтруется с помощью конденсатора, чтобы получить чистый постоянный ток, и подается на LM317, который представляет собой ИС регулятора переменного напряжения.

Для изменения выходного напряжения используются два переменных резистора номиналом 1 кОм и 10 кОм. POT 10 кОм используется для больших изменений напряжения, а POT 1 кОм используется для точной настройки.

В зависимости от настроек POT, вывод ADJ LM317 получает небольшую часть выходного напряжения в качестве обратной связи, и выходное напряжение изменяется.

Конденсатор используется на выходе регулятора напряжения, поэтому выходное напряжение не имеет скачков.

С помощью этого регулируемого источника постоянного тока выходное напряжение может быть изменено от 1.От 2В до 30В при токе 1А. Эта схема может использоваться как надежный источник постоянного тока и служить заменой батареям.

Важно прикрепить микросхему регулятора напряжения LM317 к радиатору, так как он имеет тенденцию нагреваться во время работы.

Примечание

В приведенной выше схеме на входе используется только трансформатор 15 В, поэтому его можно изменять максимум до 15 В. Чтобы увеличить до 30 В, необходимо применить вход 30 В.

Схема источника питания 0–28 В, 6–8 А с использованием LM317 и 2N3055

Эта конструкция может производить ток до 20 ампер с небольшими изменениями (используйте соответствующий номинальный трансформатор и огромный радиатор с вентилятором).В этой схеме требуется огромный радиатор, поскольку транзисторы 2N3055 выделяют большое количество тепла при полной нагрузке.

Компоненты цепи

• Понижающий трансформатор 30 В, 6 А
• Предохранитель F1 — 1 А
• Предохранитель F2 — 10 А
• Резистор R1 (2,5 Вт) — 2,2 кОм
• Резистор R2
• 9010 Резистор R3, R4 (10 Вт) — 0,1 Ом
• Резистор R7 —
• 6,8 кОм
• Резистор R8 — 10 кОм
• Резистор R9 (0.5 Вт) — 47 Ом
• Резистор R10 — 8,2 кОм
• Конденсаторы C1, C7, C9 — 47 нФ
• Электролитический конденсатор C2 — 4700 мкФ / 50 В
• C3, C5 — 10 мкФ / 50 В
• C4, C105 9010 нФ C8 — 330 мкФ / 50 В
• C10 — 1 мкФ / 16 В
• Диод D5 — 1n4148 или 1n4448 или 1n4151
• D6 — 1N4001
• D10 — 1N5401
• D11 — Светодиодный красный D9103 — D1
• , D1
• , красный светодиод D9 регулируемый регулятор напряжения
• Pot RV1 — 5k
• Pot RV2 — 47 Ом или 220 Ом, 1 Вт
• Pot RV3 — подстроечный резистор 10k

Схема схемы

Хотя регулятор напряжения LM317 защищает цепь от перегрева и перегрузки предохранителей F1 и F2 используются для защиты цепи питания. Выпрямленное напряжение на конденсаторе C1 составляет около 42,30 В (30 В * SQR2 = 30 В * 1,41 = 42,30).

Итак, нам нужно использовать все конденсаторы, рассчитанные на 50 В в цепи. Pot RV1 позволяет изменять выходное напряжение от 0 до 28 В. Минимальное выходное напряжение регулятора напряжения LM317 1,2В.

Для получения на выходе 0В используются 3 диода D7, D8 и D9. Здесь транзисторы 2N3055 используются для увеличения тока.

Pot RV2 используется для установки максимального тока, доступного на выходе.Если вы используете потенциометр 100 Ом / 1 Вт, то выходной ток ограничен 3 А при 47 Ом и 1 А при 100 Ом.

Регулятор напряжения LM317

LM317 — трехконтактный регулируемый регулятор напряжения. Этот регулятор обеспечивает выходное напряжение от 1,2 В до 37 В при 1,5 А. Эта ИС проста в использовании и требует всего двух резисторов для обеспечения переменного питания.

Он обеспечивает внутреннее ограничение тока, тепловое отключение и обеспечивает большее регулирование линии и нагрузки по сравнению с фиксированными регуляторами напряжения. Благодаря всем этим характеристикам эти ИС в основном используются в самых разных приложениях.

Применение цепей питания 0–28 В, 6–8 А

• Используется в различных усилителях мощности и генераторах для обеспечения питания постоянного тока.
• Эта схема используется в приборах
• Используется как RPS (регулируемый источник питания) для подачи постоянного тока на различные электронные схемы.

Примечание

Эта схема изучена теоретически и может потребовать некоторых изменений для реализации ее на практике.

Цепь переменного напряжения от регулятора фиксированного напряжения

Регулятор фиксированного напряжения используется для подачи фиксированного напряжения на выходной клемме и не зависит от подаваемого входного напряжения. Вот схема, производящая источник переменного напряжения, разработанный с использованием стабилизаторов постоянного напряжения.

Принципиальная схема

Рабочий

• Мостовой выпрямитель используется для преобразования переменного тока в постоянный.
• Затем напряжение подается на регулятор напряжения 7805.
• Выход регулятора можно изменять, изменяя сопротивление, подключенное к общему выводу 7805.

Как рассчитать значение сопротивления для разного напряжения?

Представьте, что резистор, который подключен между клеммой com и выходной клеммой регулятора, имеет значение 470 Ом (R1). Это означает, что значение тока составляет 10,6 мА (поскольку V = 5V, кроме того, V = IR), существующее между com и выходом. Между поворотным переключателем и землей имеется некоторое количество тока в режиме ожидания, равное 2.5 мА прибл.

Следовательно, общий ток составляет около 13,1 мА. Теперь предположим, что из схемы нам нужно от 5В до 12В. С выхода регулятора мы напрямую получили минимум 5В. Если есть потребность в 12 В, то между com и выходом доступно 5 В, а для остальных 7 В нам нужно выбрать соответствующее значение резистора.

Здесь R =?

В = 7 В

I = 13,1 мА

Следовательно, V = I * R

R = 543 Ом

Следовательно, мы должны подключить резистор 543 Ом с сопротивлением 470 Ом, чтобы получить желаемый выход i. е. 12 В. Хотя нам трудно получить такое значение резистора на рынке, мы можем использовать близкое значение резистора, то есть 560 Ом.

Теперь, если мы хотим иметь другое напряжение от 5 В до 12 В, мы должны добавить другое значение резистора.
Предположим, нам нужно 6 В, тогда

В = 6 В

I = 10,6 мА

R = 6 В / 10,6 мА

R = 566 Ом

Но резистор R1 уже на 470 Ом, который уже подключен к цепи, следовательно для 6В значение резистора будет примерно 100 Ом (566-470 = 96).Таким же образом для разных напряжений рассчитывается разное значение сопротивления.

Несмотря на разные номиналы резисторов, переменный резистор может быть использован в схеме для получения разного значения напряжения.

Связанная статья

Источник питания 0–28 В, 6–8 А (LM317, 2N3055)

Хотя регулятор мощности LM-317 сработает при коротком замыкании, перегрузке и тепловом перегреве, предохранители в первичной части трансформатора и предохранитель F2 на выходе защитят ваш источник питания. Выпрямленное напряжение: 30 вольт x SQR2 = 30 x 1,41 = 42,30 вольт, измеренное на C1. Таким образом, все конденсаторы должны быть рассчитаны на 50 вольт. Внимание: 42 вольта — это напряжение, которое может быть на выходе, если один из транзисторов перегорит.

P1 позволяет «регулировать» выходное напряжение в диапазоне от 0 до 28 вольт. Наименьшее напряжение LM317 составляет 1,2 В. Чтобы на выходе было нулевое напряжение, я поставил 3 диода D7, D8 и D9 на выходе LM317 на базу транзисторов 2N3055. Максимальное выходное напряжение LM317 составляет 30 В, но при использовании диодов D7, D8 и D9 выходное напряжение составляет примерно 30 В — (3x 0.6В) = 28,2В.

Откалибруйте встроенный вольтметр с помощью P3 и, конечно же, хорошего цифрового вольтметра.

P2 позволит вам установить предел максимально доступных ампер на выходе + Vcc. При использовании варистата 100 Ом / 1 Вт ток ограничивается прибл. 3 ампера на 47 Ом и + — 1 ампер на 100 Ом.

Примечание:
Коллекторы выводов необходимо спаять проводом все вместе, если транзисторы, даже если они изолированы от радиатора или нет.Если вы не изолировали выводы от радиатора, убедитесь, что радиатор не касается корпуса (металлического корпуса, в который вы планируете встраивать PS).
Не забудьте использовать толстые провода, подходящие для передачи тока, необходимого в соответствии с источником питания, который вы собираетесь построить.

Список деталей для регулируемого источника питания 6/8 А (PSR28A68):

2 x 15 вольт (всего 30 вольт) 6 + — ампер

D1 … D4 = четыре диода MR750 (MR7510) (MR750 = диод 6 ампер) или 2 х 4 диода 1N5401 (1N5408).

F1 = 1 ампер

F2 = 10 ампер

R1 2k2 2,5 Вт

R2 240 Ом

R3, R4 0,1 Ом 10 Вт

R7 6k8

R8 10 тыс.

R9 47 0,5 Вт

R10 8k2

C1, C7, C9 47 нФ

C11 22 нФ

C2 два раза 4700 мкФ / 50 В

C3, C5 10 мкФ / 50 В

C4, C6 100 нФ

C8 330 мкФ / 50 В

C10 1 мкФ / 16 В

D5 1N4148, 1N4448, 1N4151

D6 1N4001

D10 1N5401

Светодиод D11

D7, D8, D9 1N4001

IC1 LM317

Два транзистора 2N3055

P1 5k

P2 47 Ом или 220 Ом 1 Вт * (убедитесь, что вы можете достичь 0 Ом, поскольку любое сопротивление ограничивает ток)

Триммер P3 10k
Калибровка:
— Возьмите откалиброванный цифровой измеритель или хороший аналоговый измеритель и измерьте напряжение на выходе блока питания.
— Включите P1 на максимум (максимальное напряжение нашего блока питания).
— Отрегулируйте P3, пока стрелка измерителя не покажет максимальный результат (конечная шкала)
— Если вы хотите откалибровать шкалу, поверните P1 на несколько значений напряжения (например, на каждый вольт) и каждый раз подтверждайте это откалиброванным измерителем напряжения. Сделайте отметку на шкале измерителя источника питания, чтобы откалибровать измеритель.
— Если у вас линейный счетчик, вы должны увидеть на самодельной шкале одинаковые отметки напряжения.

Требуется меньшее максимальное выходное напряжение?
В работе LM317 развивает номинал 1.Опорное напряжение 25 В, VREF, между выходом и клеммой настройки.
Опорное напряжение подается на программный резистор R1, и, поскольку напряжение является постоянным, постоянный ток I1 затем течет через выходной резистор R2, давая
выходное напряжение

Поскольку ток 100 мкА с клеммы настройки представляет собой фактор ошибки, LM317 был разработан для минимизации IADJ и обеспечения его постоянства при изменении линии и нагрузки.
Для этого весь рабочий ток покоя возвращается на выход, устанавливая минимальное требование тока нагрузки.Если на выходе недостаточно нагрузки, выход будет расти.

Требуется меньше ампер?
Ну, без особых доработок можно:
— всего один 2N3055, выдаст 4 … 5 ампер.
— для мостового выпрямителя (D1 … D4) требуется только 4 x 1N5401 (любые диоды +/- 3 А, поскольку требуется только половина максимального тока, поэтому у нас есть место при коротком замыкании)
— достаточно одного 4700 мкФ (C2)
— F2 = 6 ампер
— D5, D10 = 1N4001

Блок питания внутри

Радиатор
Не забудьте изолировать транзисторы от шасси / радиатора! Используйте радиатор (радиатор) подходящего размера и площади; изоляционная и теплопроводная прокладка или хотя бы тонкая слюда; горячий клей и термопаста.

Готовый блок питания:
Примечание. Вы можете добавить 3-й 2N3055 и использовать его для R9 = 27 Ом, чтобы сделать источник питания 10/12 ампер указанной выше конструкции.

Комплект вольт-амперметра PIC

---

Вольт-амперметр
PIC был разработан для измерения выходного напряжения 0-70 В или 0-500 В с разрешением 100 мВ и током 0-10 А или более с разрешением 10 мА. Это идеальное дополнение к любым лабораторным источникам питания, зарядным устройствам для аккумуляторов и другим электронным проектам, где необходимо контролировать напряжение и ток.Благодаря добавленной калибровке с помощью кнопок SETUP, UP и DOWN теперь можно откалибровать измеритель для измерения напряжения выше 70 В и тока выше 10 А. Больше информации … .

No related posts.
