Реле напряжения. Виды и работа. Применение и устройство

Чтобы защитить от поломок бытовую технику от скачков и перепадов напряжения, применяют прибор, который называется реле напряжения (РН). Это устройство поддерживает напряжение электрической сети в номинальном режиме. Прибор имеет свои особенности и способ подключения.

Как устроено реле напряжения и принцип его действия

Принципиальная схема действия РН заключается в недопущении возникновения излишнего или недостаточного сетевого напряжения питания. Чтобы понять причину необходимости установки РН, назовем некоторые способствующие причины:

  • При обрыве проводов линии питания частных домов, возможен перепад напряжения сети на 160 вольт выше нормы, что обуславливает выход из строя незащищенных электроприборов, которые быстро сгорают и становятся неисправными.
  • В ненастную погоду, либо по другим обстоятельствам отключение провода нейтрали приводит к увеличению нагрузки и неисправностям бытовой и другой техники.
  • При большой протяженности линии сети питания от трансформатора, напряжение уменьшается до значения, ниже критического, что негативно отражается на электрических устройствах, подключенных к этой линии.
  • При запуске мощного электроустройства происходит перегрузка фазы, напряжение падает, возможны проблемы с приборами, подключенными к сети.

Реле напряжения включает в себя микросхему, которая следит за величиной напряжения в сети. Если напряжение повышается или снижается, то от микросхемы поступает сигнал на электромагнитное реле, которое быстро включает аппарат, выравнивающий напряжение.

Рабочий интервал РН 100-400 В. Во время грозовой погоды разряд молнии создает превышение этих пределов, поэтому нельзя включать электрические устройства во время грозы с молнией, реле напряжения не справится с этой задачей. Для этого существуют приборы, ограничивающие напряжение.

РН состоит из силовой и электронной частей. Электронная часть занимается контролем напряжения, силовая часть распределяет нагрузки. Главной частью РН является микропроцессор. РН с микропроцессором превосходит по своим параметрам другие типы реле, так как производит плавную регулировку напряжения.

Основным параметром РН служит его быстродействие. Предел срабатывания настраивается потенциометром. Принцип действия этого прибора отличается от работы стабилизатора. При перепадах напряжения сети реле производит отключения участков, не достигших нормы напряжения, а стабилизаторы работают по всей сети равномерно. При возникшей аварии с задачей лучше справится РН, оно произведет отключение участков, на которых произошла авария.

Где применяются РН и их достоинства

Чтобы предотвратить перегрузки электрических приборов во время скачков напряжения в сети питания, применяют РН. Такими приборами могут быть котел отопления, бойлер, холодильник и другие приборы.

Широкая область использования РН обуславливается множеством приборов во всех областях жизни человека, во многих учреждениях и организациях.

Места применения реле напряжения:
  • Защита сетей с 1-й и 3-мя фазами.
  • Защита фаз сети от перекоса, слипания, обрыва.
  • Блокировка неправильного порядка действия фаз.
  • Защита электрооборудования от неисправностей.
  • Применение в эксплуатации приборов с длительным периодом перехода.
  • В устройствах с нагруженным электромотором.
  • В спецустановках с требованием качества сети питания (полные фазы, качественное напряжение).
  • Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
  • В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящие электроприборы от неисправностей.
  • На заводах и фабриках, для бесперебойной и безаварийной работы по выполнению технологических процессов.
Преимущества применения
  • Применение при любых температурных условиях, внутри и снаружи помещений (интервал температур -20 +40 градусов).
  • Множество модификаций реле обуславливает выбор прибора по финансовым возможностям и функциям устройства.
  • Реле защищает дорогостоящее оборудование от излишнего и недостающего напряжения, от возникновения неисправностей.
  • Большой ассортимент моделей и изготовителей реле дает возможность покупателю выбрать прибор по индивидуальным запросам.
  • Установка прибора не требует высокой квалификации, вызов электромонтера не потребуется.
  • Приборы имеют оригинальный внешний вид, при установке в помещении легко впишутся в интерьер.
  • При работе реле во время возникновения перепадов в сети питания освещение работает нормально, без видимых изменений светового потока.
  • Реле исключает из схемы сети участки, которые повредились во время аварии или грозы.
Виды
По типу подключения реле делятся:

  • В форме корпуса с вилкой и розеткой.
  • По типу удлинителя.
  • С монтажом на рейку DIN.

Первый тип реле выполнен с вилкой, которая втыкается в обычную розетку, не вызывает никаких трудностей. Этот прибор защищает несколько потребителей, питающихся от него. Управляющим элементом служит микроконтроллер, анализирующий напряжение питания. Текущее напряжение выдается на цифровой экран. Силовым элементом отключения и регулирования служит электромагнитное реле. На корпусе есть кнопки, которые дают возможность регулировать интервал напряжения и отключать питание.

Реле контроля напряжения в виде удлинителя подобно первому типу. Отличие заключается в том, что в удлинителе есть несколько розеток, под защитой оказывается несколько включенных устройств.

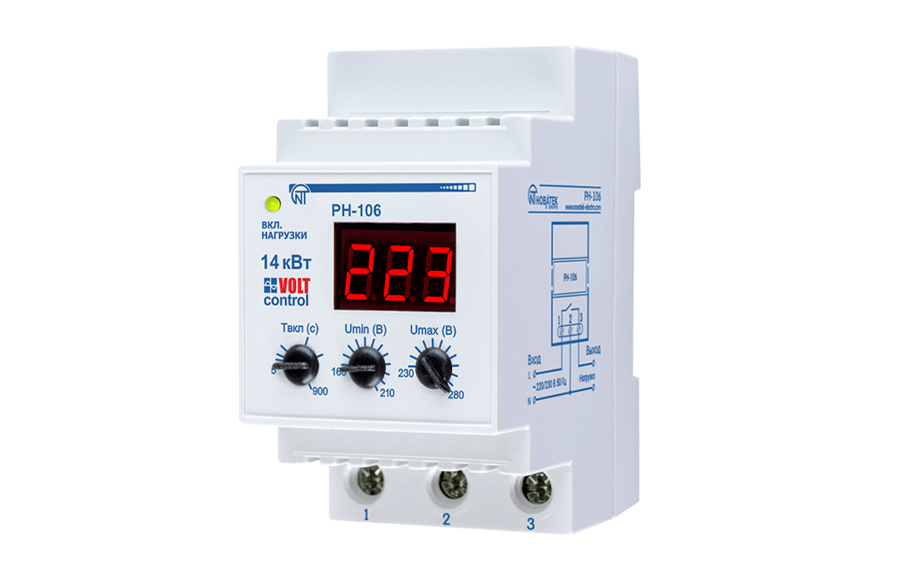

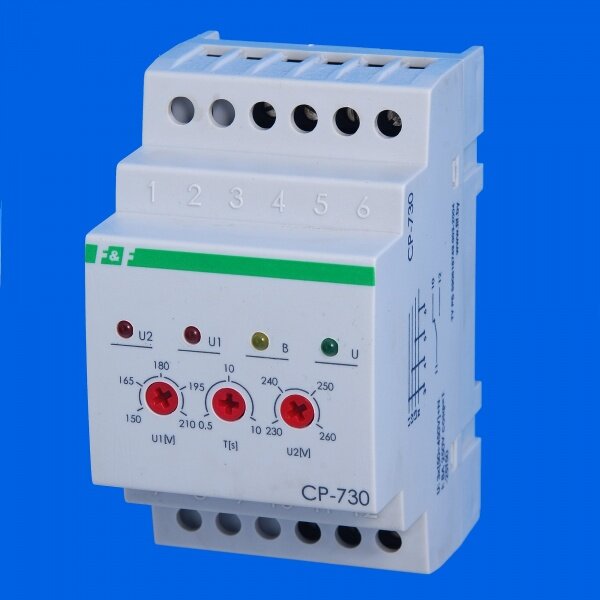

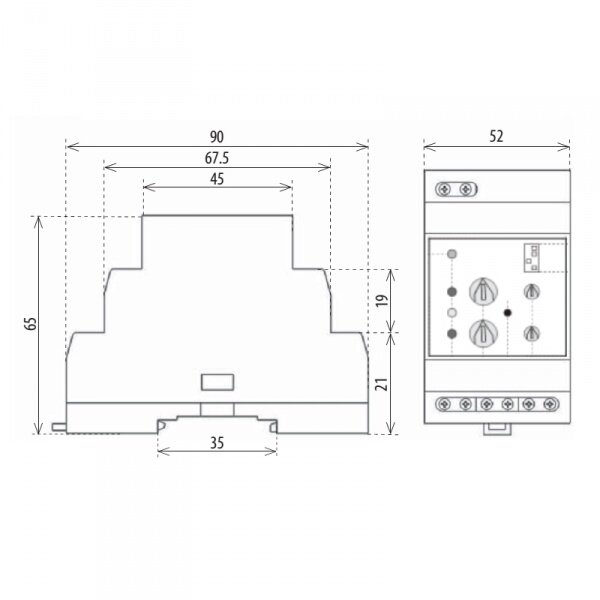

Третий тип реле устанавливается в распределительный шкаф на DIN рейку. Это более функциональное устройство, позволяющее защитить от перепадов напряжения квартиру или дом. В приборе имеется несколько дополнительных настроек и опций, несколько режимов эксплуатации.

По типу нагрузки реле делятся:

  • 1-фазное.
  • 3-фазное.

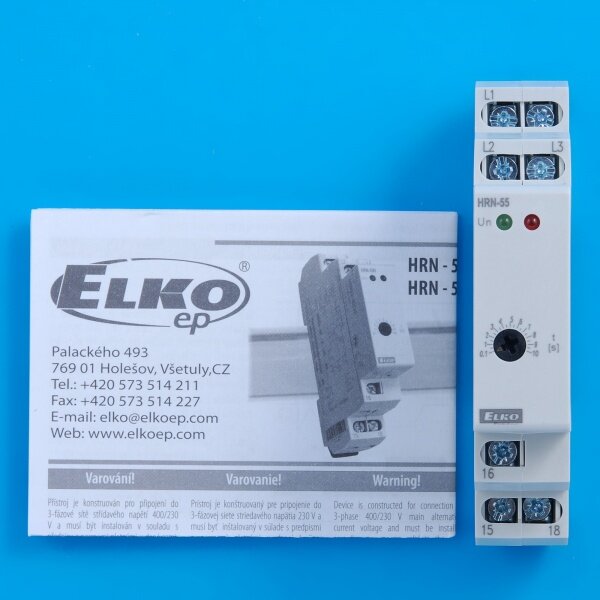

Для защиты трехфазных электромоторов и установок применяют приборы первого типа. Они защищают компрессоры, холодильники, кондиционеры и другие устройства с приводом от электромотора.

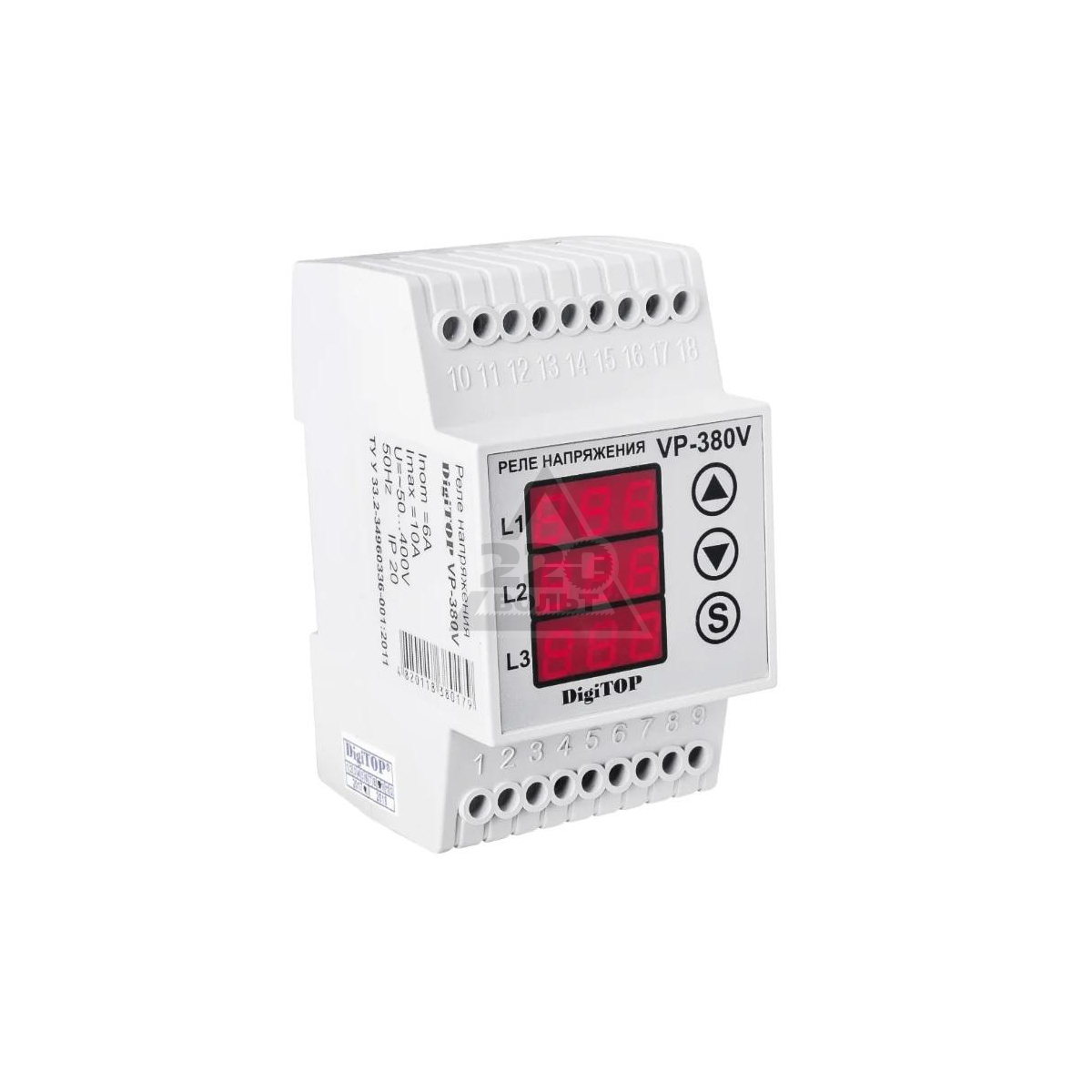

В помещениях, имеющих подводку сети питания на трех фазах, применяются также 3-фазные реле. Если отключится одна фаза, то остальные две отключатся с помощью реле. При небольших перекосах фаз, перепадах, скачках напряжения реле сразу сработает. Если на одной фазе будет 220 В, а на другой 210, то все фазы мгновенно обесточатся, хотя это не является причиной для отключения, такое напряжение не выведет из строя электроприборы.

Если в помещении имеются три фазы питания входа, то целесообразно будет монтировать отдельные реле защиты на каждую фазу. Во время выбора реле 1-фазного типа необходимо обращать внимание на то, что на корпусе прибора указана пропускная мощность, при которой цепь не размыкается. Поэтому, при выборе следует делать поправку на несколько ампер выше мощности сети питания.

Как выбрать тип РН
  • Для приобретения реле лучше обратиться в магазин, специализирующийся на реализации приборов такого типа, в магазине вас проконсультируют о безопасной эксплуатации прибора, оформят гарантию.
  • Стоимость реле зависит от факторов:
    — Тип прибора, реечный тип стоит дороже, с удлинителем – средняя цена, в виде розетки – самый дешевый.
    — Изготовитель, импортные реле стоят дороже, отечественные более доступны в цене.
    — Вспомогательные опции, наличие авторегулировок, ручных настроек.
    — Внешнее оформление, наличие разных цветов, красивый вид предполагают выше стоимость прибора.
  • Если решили приобретать 1-фазное реле, определите мощность прибора. Реле бытовые имеют силовые контакты на 100 А. Желательно повысить мощность реле на 25%, и с учетом этого результата выбрать покупку.
  • 3-фазные реле выбрать проще, так как они изготавливаются на одну силу тока в 16 А.
  • Перед приобретением прочитайте инструкцию, проверьте талон на гарантию, проверьте на соответствие характеристики устройства, материал корпуса, эксплуатационные температуры.
  • Перед монтажом сначала установить автоматический выключатель для аварийного отключения сети, если оно не соответствует норме.

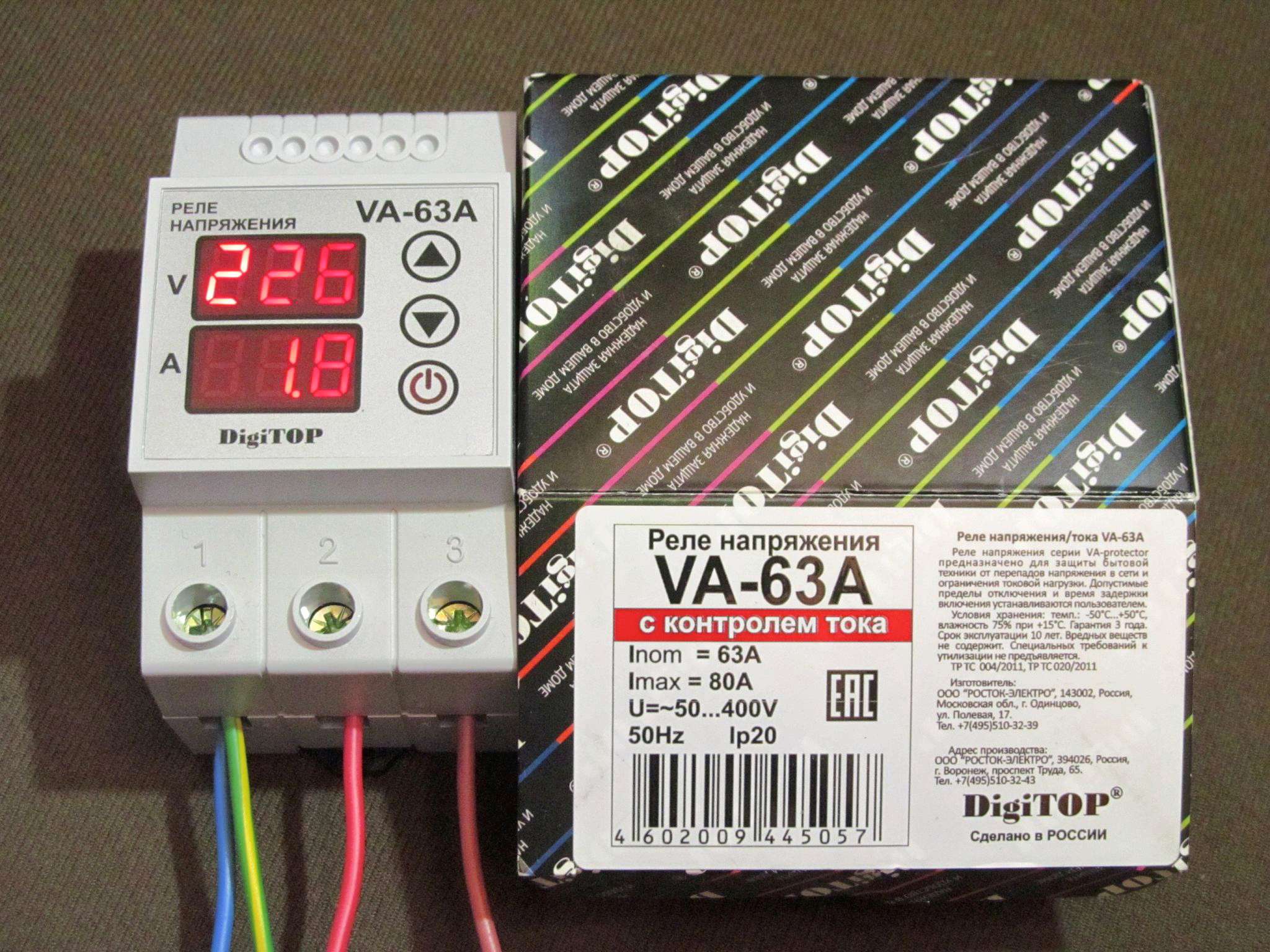

  • Предпочтительно наличие на корпусе реле дисплея, показывающего параметры.
  • Если купили розеточные типы реле, то подключите к нему дорогостоящие двигатели.
  • Необходимо обратить внимание на негорючесть корпуса реле, лучше, если материалом его будет поликарбонат.
  • Опция контроля времени сработки реле желательна в составе.
  • Блокировка от перегрева, определение мощности сети питания дает возможность реле выполнять свои функции качественнее.
Как установить и подключить РН

Перед установкой реле следует определить, если необходимость в монтаже такого устройства. Если ваша сеть питания имеет напряжение 150-180 В, то электроприборы не смогут проработать весь срок службы, определенный изготовителем. В вашем случае реле не окажет помощи, потому что будет отключать снабжение питанием, электроприборы будут постоянно отключаться. Для этой ситуации лучше поставить стабилизатор.

Если в электрической сети частые перепады и скачки напряжения, пропадания фаз, то реле необходимо.

Для монтажа реле необходимо иметь:
  • Реле.
  • Кусок провода сечением 0,5 мм2.
  • Рейка для монтажа автоматического выключателя.
  • Саморезы.
  • Плоскогубцы с изолированными ручками.
  • Индикатор напряжения.
  • Отвертка.

Перед началом установки обесточьте сеть питания, отключите автоматы входа напряжения. Возле автоматов закрепите на стене DIN рейку с помощью саморезов и отвертки. Реле легко защелкивается на рейке с помощью специального механизма, расположенного сзади.

На автомате входа индикатором найдите фазу. Разрежьте входной провод в месте входа. Один конец подключается к контакту входа, второй к контакту выхода. Возьмите провод, соедините его с нулем автомата, второй конец подсоедините к РН на клемму нуля.

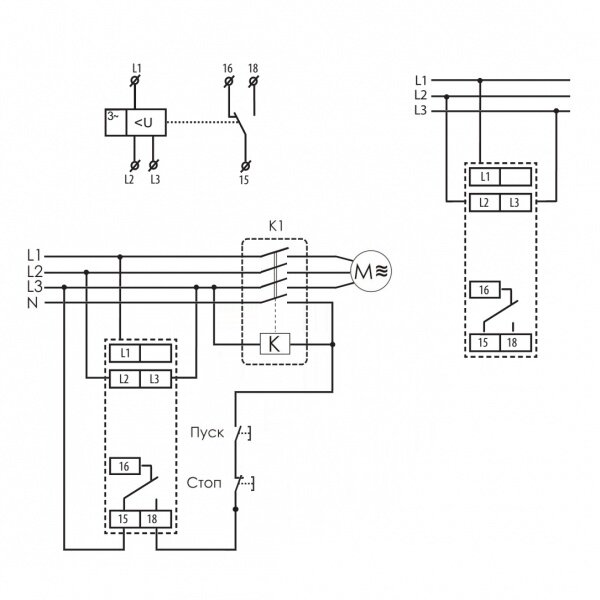

Включите сеть питания, проконтролируйте работу реле. Самая простая схема – розеточного типа. Такое устройство втыкается в розетку, вилка электроприбора втыкается в розеточное гнездо реле.

Вводной автомат– обязательный элемент защиты реле напряжения, ставится рядом с реле напряжения. Значение номинала автомата выбирается на одну ступень ниже номинала реле.

Если ток реле выше 65 А, то лучше применить устройство вспомогательного пуска, во избежание частых сработок реле.

Похожие темы:

принцип работы и назначение. Подключение реле контроля напряжения

a:2:{s:4:»TEXT»;s:11867:»Зачем устанавливать реле?

     Некоторые обладатели техники считают, что сеть достаточно стабильна и проблемы их не коснутся, однако это не так, и перегрузки могут возникнуть из-за различных явлений. В этом случае https://techtrends.ru/catalog/rele-kontrolya/» target=»_blank»>реле контроля напряжения может спасти технику от сгорания, а ее владельцев — от больших трат.


    Если на воздушной линии случайно произойдет обрыв, это может привести к большому скачку напряжения, который будет значительно превышать обычные параметры. Чувствительная техника не выдержит таких перемен и сгорит без дополнительной защиты. Причиной обрыва легко может стать непогода, например, разбушевавшийся ветер. Из-за повреждения нейтрального провода может возникнуть схожая проблема с такими же итогами.
    На уровень напряжения может повлиять и расположение трансформатора. Если он находится далеко от здания, то при передаче тока уровень может упасть до слишком низких значений, что отрицательно скажется на технике при ее работе в этот момент.
    Если в сеть включается мощный прибор, потребляющий большое количество энергии, то на другой фазе в этот момент может упасть напряжение. Это негативно скажется на других приборах, которые находятся на пустой фазе, они могут повредиться и даже сгореть.


     Все эти проблемы могут возникнуть в любое время, никто не застрахован от них, поэтому лучше заранее позаботиться о защите своей техники, установив реле контроля напряжения.




Принцип работы устройства и его конструкция

     Механизм управляется специальной микросхемой, которая контролирует работу и отслеживает уровень напряжения в сети. Если оно приближается к опасным параметрам, оборудование включается и выравнивает уровень.
Стоит помнить, что реле работает только в определенном диапазоне — от 100 до 400 Вт, поэтому не нужно надеяться на его помощь во время грозы. От попадания молнии это устройство не защитит, тут потребуется ограничитель напряжения, который устанавливается отдельно.


Как устроено реле контроля напряжения?

    У него есть две части, которые отвечают за работу — электронная и силовая. Первая отслеживает уровень напряжения и контролирует его, а вторая отвечает за регулирование нагрузки.
    Самой важной частью в этом устройстве является специальный микропроцессор, который контролирует всю деятельность. По-другому он называется компактор. Оборудование на основе таких процессоров считается лучшим вариантом, поскольку оно способно регулировать напряжение наиболее плавно, без лишних скачков.
    Главными свойствами для реле являются быстрое срабатывание и действие, чтобы устройство могло защитить технику. Уровень быстродействия зависит от установленных настроек.

    По своему действию реле отличается от стабилизаторов, оно не распределяет все напряжение по сети, а просто отключает аварийные участки, где напряжение отличается от нормы. Именно поэтому использование таких устройств считается более эффективным.




Где используется реле?

     Сфера использования этого устройства достаточно широкая, поскольку оно применяется для защиты от перегрузки в электросети и обеспечении безопасности приборов. Поскольку техника и различное оборудование используется повсюду, то и реле может быть установлено в любом заведении и помещении, где имеются приборы, которые необходимо защитить.


    Реле справляется с защитой как однофазной, так и трехфазной сети, помимо этого, оберегая ее от обрывов, слипаний и перекосов.
    Может использоваться для защиты устройств, которые имеют значительную нагрузку на мотор во время работы, также помогает при взаимодействии с приборами, имеющими длительный переходный цикл.
    Некоторые установки требуют определенного качественного напряжения или полных фаз, в этом случае не обойтись без реле.
    Применяется также в обычных квартирах и домах, чтобы защитить бытовую технику и приборы, в общественных заведениях, где используется дорогостоящее и высокоточное оборудование, на производстве — чтобы не допустить сбоя в работе промышленной техники.




Преимущества устройства

     Использование реле имеет немало плюсов. Это удобное и современное оборудование позволяет защитить технику и не беспокоиться о ее сохранности, а также обладает положительными качествами, которые обеспечивают широкие возможности для работы.


    Агрегат способен работать в условиях значительного температурного диапазона от -20 до +40 градусов по Цельсию, поэтому его можно использовать не только в помещении, но и на улице, если регион не отличается слишком холодными зимами.
    Производители выпускают довольно большое количество различных устройств со своими функциями и особенностями, поэтому не составит труда подобрать подходящий вариант, как по характеристикам, так и по бюджету.
    Использование реле экономит расходы на ремонт или покупку новой техники, защищая имеющиеся приборы.
    Прибор не требует сложной установки, поэтому можно провести монтаж самостоятельно, имея минимальные навыки обращения с подобными устройствами.
    Модели выглядят достаточно приятно, чтобы не выделяться на фоне обстановки и не нарушать гармоничность интерьера своим присутствием.
    Интенсивность света не меняется во время перемены напряжения в сети. Если произошел обрыв линии из-за каких-то погодных явлений, то устройство просто отключит аварийный участок во избежание проблем.



«;s:4:»TYPE»;s:4:»HTML»;}

Реле контроля напряжения. Принцип работы и подключение

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Оглавление:

  1. Устройство и принцип работы реле контроля напряжения
  2. Сфера использования и преимущества применения реле контроля напряжения
  3. Разновидности реле контроля фаз и напряжения
  4. Рекомендации по выбору реле контроля напряжения
  5. Реле контроля напряжения: подключение и монтаж

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

  • во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
  • в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
  • при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
  • во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема — определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

  • электронной,
  • силовой.

Первая часть контролирует напряжение, а вторая — выполняет действия по распределению нагрузки.

Основная часть реле — это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание.

Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы — регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

  • защита однофазной или трехфазной сети;
  • защита от возникновения обрыва, слипания, перекоса фазы;
  • предотвращение нарушения последовательной работы фаз;
  • защита электрического оборудования от поломок;
  • использование при защите приборов, которые имеют длительную переходную работу;
  • при использовании устройств с нагрузкой на электродвигатель;
  • специальные установки требующие качественного напряжения и наличия полных фаз;
  • используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;
  • применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
  • в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

  • высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
  • разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;
  • реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
  • широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
  • легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
  • современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
  • во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
  • прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

  • вилко-розетчастой формы;
  • в виде удлинителя;
  • устанавливаемое на рейку.

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

3. Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

  • однофазное,
  • трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы. Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

Рекомендации по выбору реле контроля напряжения

1. Чтобы реле контроля напряжения купить обратитесь в специализированный магазин, в котором предоставят гарантию и консультацию по безопасному использованию данного устройства.

2. Реле контроля напряжения цена зависит от таких факторов:

  • тип устройства: розетное — самое дешевое, удлинительное — средней стоимости, реечное — более дорогое;
  • производитель: отечественные реле дешевле, так как не требуют оплаты за транспортировку, в отличии от заграничных;
  • дополнительные функции — возможность ручной или автоматической регулировки предела мощности прибора;
  • дизайн — некоторые модели имеют привлекательный внешний вид, характеризуются наличием нескольких цветов, и стоят, соответственно, дороже.

3. При выборе однофазного реле следует правильно рассчитать мощность устройства. Бытовые реле характеризуются наличием силовых контактов, мощность которых не превышает 100 А. Рекомендуется увеличить размер необходимой мощности реле на 25 %, а затем исходя из полученного результата, выбирать устройство однофазного типа. Например, если мощность номинального аппарата 20 А, то мощность реле, необходимого для обеспечения нормальной работы электросети, составит 35, 30 А.

4. Трехфазные реле выбрать легче, так как они все выпускаются мощностью в 16 А.

5. Во время покупки реле обязательно ознакомьтесь с инструкцией по эксплуатации, потребуйте гарантийный талон на товар. Обратите внимание на технические характеристики прибора, материал, из которого выполнен корпус, максимальная и минимальная рабочая температура.

6. Перед установкой реле следует монтировать устройство автоматического выключения, которое способно выключить электросеть, в том случае если напряжение выше или ниже допустимой нормы.

7. Выбирайте устройство с наличием дисплея, который постоянно будет высвечивать значение напряжения.

8. При выборе розетных реле контроля напряжения, установите их на все дорогостоящие приборы, которые оснащены электродвигателем.

9. Материал корпуса должен быть негорючим, наиболее приемлемый вариант — поликарбонат.

10. Обратите внимание на наличие функции контроля времени срабатывания устройства.

11. Дополнительная защита прибора от перегрева, измерение точного значения мощности электросети — позволят реле контроля напряжения работать более качественно.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

  • прибора реле контроля напряжения,
  • небольшого провода, сечение которого составляет 0,4 0,6 см,
  • железной рейки для крепления автомата,
  • саморезов,
  • плоскогубцев,
  • индикатора,
  • отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Далее возьмите отрезок провода и подсоедините его к нулевому проводу автомата, а второй конец провода подсоединяется к реле контроля напряжения, на нулевой контакт.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.



Принцип работы реле контроля напряжения

Реле напряжения — это устройства с автоматическим срабатыванием, которые защищают электрическую технику от возможного понижения / повышения напряжения (относительно номинального значения 230 В) в однофазных сетях. Есть приборы, предназначенные для тех же функций при трехфазном питании. При отклонении значений напряжений в любую сторону такое реле отключит нагрузку. Что, в свою очередь, исключит негативное влияние бросков напряжения на эксплуатируемое электрооборудование.

Причинами отклонений напряжения в сети могут быть такие факторы:

— При обрыве воздушной линии электропередач напряжение может достигать 380 В, что вызовет перегорание большинства бытовых электроприборов.

— Разрыв нулевого провода ветром либо по другим причинам приводит к возрастанию напряжения и выходу электроприборов из строя.

— Если объект (здание) находится на большом расстоянии от понижающего трансформатора, возрастают потери в соединительных проводах, что ведет к сильному понижению значений напряжения на входе в дом с последующей поломкой техники.

— Если в сеть включен потребитель значительной мощности, то эта фаза перегружена. В результате напряжение на ней падает ниже номинального, приводя к сгоранию электротехники.

Следует помнить, что реле напряжения работают в диапазоне напряжений 100 – 420 В. Поэтому они не в состоянии защитить электрические приборы от импульсных молниевых разрядов, достигающих несколько тысяч вольт.

Конструктивная схема всех типов реле напряжений состоит из 2-х основных частей – силовой и электронной. В составе электроники имеется микропроцессор, предназначенный непосредственно для контроля напряжения. Если его значение вышло за заданные границы, микропроцессор подает сигнал на силовую часть реле. А она оперативно (от долей до нескольких секунд) отключает напряжение от нагрузки. Эта характеристика реле напряжения называется его быстродействием.

Пределы срабатывания (по напряжению) у всех реле RBUZ составляют:

— Нижний 120 – 210 В.

— Верхний 220 – 280 В.

После стабилизации напряжения в сети у реле срабатывает таймер задержки подключения приборов (3 — 600 с). Это дополнительный фактор защиты компрессорного оборудования, которое чувствительно к частым повторным пускам. Для него рекомендуется устанавливать время задержки 120 — 180 с.

Настройка реле (пороги срабатывания, время задержки и т. д.) осуществляется при помощи трех кнопок (механических либо сенсорных).

У всех реле торговой марки RBUZ (кроме D16, D25-63) реализован алгоритм True RMS, который обеспечивает более точное измерение напряжения и отключение питания от нагрузки до того, как последняя получит повреждения. Благодаря True RMS уменьшается влияние сетевых помех на измерение напряжения, форма которого отлична от синусоиды.

Во всех моделях реле напряжения RBUZ (исключая D16, D25-63) имеется профессиональная модель времени отключения нагрузки. Она не отключает защищаемое оборудование при безопасных по величине и длительности отклонениях напряжения. За основу взята кривая «ITIC (CBEMA) Curve» (http://www. home.agilent.com/upload /cmc_upload/All/1.pdf?&cc=UA&lc=eng). Она называется графиком терпимости подключаемого оборудования и содержится в прошивке микропроцессора реле напряжения. В том случае, когда забросы напряжения, а также их продолжительность не больше, чем запас прочности подключаемой нагрузки, отсоединение питания с нее не делается.

Все реле контроля напряжения RBUZ снабжены энергонезависимой памятью, с помощью которой сохраняются все настройки параметров их работы и критические значения напряжения.

Также они (кроме линии D) имеют встроенную защиту от перегревов. А в линейке Dt применена интересная функция. С целью увеличения продолжительности ресурса ее контактной группы и снижения ее искрения нагрузку коммутируют в максимальной близости к моменту перехода синусоиды через нулевое значение.



Оцените новость:

назначение, устройство, установка и схемы подключения

Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения. Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др.). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

  • для защиты однофазных и трехфазных сетей;
  • для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
  • для защиты оборудования от неисправностей;
  • в устройствах с применением высоконагруженных моторов;
  • в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

Устройство и принцип работы

Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:

  • силовая часть;
  • электронная схема.
Устройство реле напряжения

Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства. Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.

Технические характеристики

Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.

Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:

  • номинальное входное напряжение;
  • контроль перенапряжения;
  • задержка срабатывания защиты;
  • контроль снижения напряжения;
  • частота входного напряжения;
  • степень защиты по корпусу, силовым контактам автомата;
  • габаритные параметры, масса, диапазон рабочих температур, др.

Разновидности

Реле контроля напряжения – широко распространенное устройство, используемое как в быту, так и для защиты оборудования на промышленных объектах. Это обуславливает отличие устройств друг от друга по габаритам, допустимым пределам нагрузки, исполнению, способам подключения.

По типу исполнения (подключения)

Весь модельный ряд защитных устройств по типу подключения укрупненно разделяют на три категории:

  • удлинители (фильтры) на 1-6 розеток;
  • портативные переходники «розетка-вилка»;
  • «пакетники» для монтажа в комплексе с DIN-рейкой.
Портативный переходник «розетка-вилка»

Первый и второй типы реле работают по одному принципу и конструктивно схожи друг с другом. Единственное отличие – удлинители обычно имеют более одной точки подключения (розеток), что позволяет организовать защиту сразу на несколько отдельных потребителей. Принцип работы устройств следующий – реле втыкается в обычную розетку электросети помещения, а к нему выполняют подсоединение бытовых приборов. Встроенный микроконтроллер анализирует напряжение в сети и выполняет защиту потребителей.

Индикация напряжения, а также другие рабочие параметры могут быть выведены на цифровое табло устройства. Непосредственно за отключение отвечает электромагнитное реле. Допустимые верхние, нижние пороги напряжения регулируют специальными кнопками управления, выведенными на корпус РКН.

Устройства типа «пакетников» — многофункциональное оборудование, предназначенное для установки в распределительном шкафу на DIN-рейку. Благодаря комплектации, способу подключения, заданным параметрам, изделие способно вести мониторинг параметров электросети полностью объекта и снимать напряжение в аварийных случаях полностью с комплекса или его отдельных секторов.

По виду нагрузки

По виду нагрузки и области применения элементы защиты делят на следующие категории:

  • однофазные реле;
  • трехфазные реле.
РКН однофазное

Для защиты однофазных потребителей, сетей используют защитные РКН первого типа. Таким способом защищают моторы практически всех распространенных бытовых электроприборов: холодильник, кондиционер, компрессор, др.

Реле контроля напряжения трехфазное

Трехфазные потребители защищают посредством установки реле защиты второго типа. Работа таких устройств позволяет контролировать напряжение на каждой фазе и защищать технику при аварии на одной из фаз. У этой системы есть свой недостаток – это полное обесточивание даже при небольшом перекосе напряжения между фазами, что зачастую не является опасной ситуацией. Поэтому в таком случае часто прибегают к установке однофазных реле защиты на каждую фазу в отдельности. При этом стоит обратить внимание на один нюанс – пропускная способность устройства по силе тока в сети. Для нормальной работы РКН необходимо использовать устройства с максимальным током несколько выше номинальных токов сети питания.

Установка и схемы подключения РКН

При подключении РКН в электрическую сеть объекта следует помнить несколько основных условий. Защитное реле напряжения устанавливают после счетчика напряжения, разрывая провод соответствующей фазы. То есть, устройство должно контролировать именно фазу и при необходимости воздействовать на нее. Другие способы подключения работать не будут или будут некорректно выполнять свои функции.

На практике зачастую при монтаже однофазных реле используют стандартные схемы подключения через реле с прямой нагрузкой на нем. Само же защитное реле может быть подключено двумя способами:

  1. с прямой нагрузкой на РКН;
  2. через контактор.
Пример схемы подключения 3 фазного реле контроля напряжения

Для схем, которые монтируют внутри помещения преимущественно применяют первый вариант подключения реле. Для организации системы приобретают необходимый по мощностным характеристикам устройство и монтируют его в распределительной коробке.

Пример схемы подключения РКН ZUBR D63 в однофазной сети

Непосредственно подключение не вызовет никаких трудностей. На корпусе однофазного РКН расположены три силовые клеммы (точки подключения проводников). Одна – «ноль», две другие – вход и выход фазы. Задача персонала состоит лишь в том, чтобы не перепутать метки. При подключении трехфазных устройств необходимо внимательно развести входы и выходы соответствующих фазных проводников, чтобы в будущем вся система работала корректно, безаварийно.

Для подключения реле защиты электромонтеру необходим следующий набор оборудования и приспособлений:

  • само РКН;
  • металлическая рейка для установки автомата;
  • провод соответствующего сечения;
  • ручной инструмент, контрольные приборы.

Перед началом работ необходимо обесточить электросеть объекта. Это делают посредством отключения входного питающего автомата. Реле контроля устанавливают возле входных защитных автоматов, поэтому в выбранном месте монтируют металлическую рейку для дальнейшего крепления «пакетника». Далее разрывают провод фазы. Один конец подключают к входной клемме, второй – к выходной. Следующий этап – отрезком ранее приготовленного провода подсоединяют «ноль» на входном защитном автомате к нулевому контакту на реле контроля напряжения. Монтаж на этом окончен, на объект подают напряжение и проверяют работоспособность системы.

Советы по выбору РКН

Чтобы правильно и рационально выбрать устройство для защиты приборов и техники, необходимо следовать следующим советам:

  1. оборудование целесообразно приобретать в специализированных торговых точках, где окажут консультационную помощь по подбору, монтажу, эксплуатации изделия и предоставят гарантию на проданный товар;
  2. чем сложнее и функциональней устройство, тем стоимость его будет выше. Цена РКН зависит от следующих факторов:
  • тип устройства – розеточного типа будет наименее дорогим, реечное – наиболее дорогостоящее;
  • производитель;
  • дизайн, материал деталей реле;
  • дополнительные функции изделия;
  1. правильный подбор устройства по мощности защищаемых бытовых приборов. Для нормальной работы системы целесообразно использование реле с мощностью на 25% выше номинальной по сумме всех включенных в электрический контур потребителей. То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
  2. наличие цифрового индикатора (дисплея) для визуального контроля рабочих параметров сетей;
  3. материал корпуса желательно должен быть выполнен из материалов, не поддерживающих горение;
  4. наличие функции регулировки время защитного отключения для предотвращения частого срабатывания устройства;
  5. наличие паспорта с техническими характеристиками прибора, электрической схемой;
  6. наличие функции защиты прибора от перегрева, измерения мощности сети для отключения нагрузки.



Типовые часто задаваемые вопросы от читателей

Как подключить реле контроля напряжения РКН 3-15-15 в трёхфазную цепь?

При подключении любого реле необходимо пользоваться паспортными данными устройства или инструкцией завода изготовителя. Для подключения реле контроля напряжения РКН 3-15-15 в трехфазную цепь используется следующая схема.

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-podklyucheniya-rele-rkn-3-15-15.jpg

На зажимы реле контроля напряжения L1, L2, L3 подключаются фазные проводники соответствующих фаз. К зажиму N обязательно подключается нейтральный проводник согласно требований паспорта устройства. При подаче напряжения на вводные зажимы, реле проверяет его соответствие контролируемым параметрам:

• Наличие напряжения во всех трех фазных проводниках;
• Величина напряжения находится в установленных пределах;
• Порядок чередования фаз соответствует заданному;
• Отсутствует обрыв или слипание фазных проводников;
• Отсутствует обрыв нейтрального проводника.

Если параметры напряжения соответствуют вышеперечисленным критериям, реле РКН 3-15-15 переведет контакт 11-14 и 21 – 24 во включенное положение. К выводам этих зажимов подключается пускатель или контактор для коммутации трехфазной нагрузки. В данном примере включение осуществляется от зажимов 11 – 14, а зажимы 21 – 24 применяются для питания цепей сигнализации. Но такая распиновка не критична, при желании, вы можете поменять их местами или задействовать только одну пару.

В случае выявления неисправности, в зависимости от ее характера, реле контроля напряжения либо включит соответствующий индикатор, либо разомкнет контакты зажимов 11 – 14.

Использованная литература

  • Корогидский В.Н. «Релейная защита электродвигателей» 1987
  • Шабад М.А. «Защита трансформаторов распределительных сетей» 1981
  • Фигурнов Е. П. «Релейная защита» 2004
  • Темкина Р.В. «Измерительные органы релейной защиты на интегральных микросхемах» 1985
  • Шалимов М. Г., Маценко В.П. «Релейная защита тяговых подстанций» 1981
  • Андреев В.А. «Релейная защита и автоматика систем электроснабжения» 1991

Как работает реле контроля напряжения?

Реле контроля напряжения заняло достойное место в домашней электрике из -за нестабильности напряжения  в электросети.

Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом,  испытывая  “стресс”, а то и совсем могут выйти из строя.

Что такое реле контроля напряжения?

Реле контроля напряжения – это устройство, которое контролирует опасное напряжение,  завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т.д.  Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.

Какие есть причины для установки реле контроля напряжения?

  • Обрыв воздушной линии в частном секторе. Попадание линейного провода (L)на провод нейтрали (N). В итоге в доме окажется линейное напряжение 380 В, вместо 220 В.
  • Обрыв нейтрали (N) —  нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380В. Это тот опасный момент в «жизни» электросети,  который может оказаться «смертельным» приговором для бытовой техники.
  • Если дом находиться далеко от трансформаторной подстанции, напряжение, по мере распределения, может упасть до критически низкой отметки.
  • Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения. На “опустошенной” фазе может “сидеть” холодильник, в итоге из-за нехватки напряжения может сгореть электродвигатель.

Как работает реле контроля напряжения?

Пример:  человеку, прежде чем совершить какое-либо действие, нужен сигнал из мозга.“Мозгом” реле является микросхема (микроконтролер). У прибора есть  «руки» — это электромагнитное реле. “Мозг” четко контролирует напряжение и, если пошло что- то не так, он подает сигнал.  Электромагнитное реле тут же срабатывает, причем весь этот процесс занимает доли секунд. После того как “мозг” определил, что напряжение вошло в допустимые пределы работоспособности приборов, он подает сигнал на включение.

Область применения реле контроля напряжения?

Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля.

  • Для эффективной защиты электрооборудования.
  • Там, где требуется наличие полноценного напряжения.

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания.

реле контроля напряжения: РНПП — 311

Автономное реле напряжения РН-101

Работает от розеточной сети. Допустима нагрузка не более 3,5 кВт (16А).

  • Минимальный порог срабатывания 160-210 В.
  • Максимальный порог срабатывания 230 – 280 В.
  • Время повторного включения 5 – 250 сек.
реле контроля напряжения: РН-101

Однофазное реле напряжения РН -111

Устанавливается на DIN-рейку в распределительном щите.

  • При нагрузке до 3,5 кВт разрывает питание самостоятельно.
  • На превышающюю нагрузку более 3,5 кВт требуется магнитный пускатель.
реле контроля напряжения: РН-111

Удлинитель реле напряжения ZUBR / P316y

Отличная возможность защитить одновременно несколько приборов. Общая мощность до 3,5 кВт.

Реле ZUBR/P316y

Может ли реле контроля напряжения защитить от молнии?

Нет, не может. Реле работает в диапазоне 100В – 400В. Импульсный разряд молнии может достигать нескольких тысяч вольт. Для защиты от молнии используются четырех ступенчатые газонаполненные разрядники об этом можно прочитать в статье Ограничитель перенапряжения — эффективная защита от молнии. Первая ступень устанавливается на вводе опорного столба, другие ступени в металлическом распределительном щите. Устанавливают при наличии заземления, для того чтобы импульсное перенапряжение отвести в землю.

Вся подробная информация про УЗО собрана в статье «Что такое УЗО?»

Видео: реле напряжения ZUBR

Оцените качество статьи:

назначение, принцип работы, схема подключения

Современная жизнь невозможна без большого количества электроприборов, однако эти устройства могут работать только при определённых параметрах сети. Слишком высокое или слишком низкое напряжение приводит к выходу приборов из строя.

Для защиты техники от аварий, связанных с перепадами напряжения, обрывом нейтрали или перекосом фаз необходимо использовать реле напряжения.

Зачем нужно реле напряжения

Согласно нормативным документам, номинальное напряжение в розетке должно быть 220, а по новому ГОСТу 29322-92 230В, однако добиться этого значения невозможно. Причиной этого являются различные факторы:

  • Потери в проводах. Из-за этого на дальнем конце линии падает напряжение ниже допустимого предела.
  • Завышенное выходное напряжение питающих трансформаторов. Это необходимо для обеспечения необходимых параметров сети на дальнем конце линии.
  • Обрыв нейтрали. В этом случае появляется перекос фаз и колебания напряжения. Их величина зависит от неравномерности нагрузки. Замыкание между нейтральным и фазным проводами. Это может привести к появлению в розетке не фазного напряжения 220(230)В, а линейного 380(400)В.
  • Сезонные и суточные колебания нагрузки и другие факторы.
Информация! Согласно ГОСТу напряжение в электросети нашей страны допустимым является отклонение напряжения от нормы ±10%.

Вредным, а иногда опасным для электроприборов является как повышенное, так и пониженное напряжение. Слишком высокое напряжение может привести к выходу аппаратуры из строя, а при слишком низком электронные устройства не будут работать, а электродвигатели в кондиционерах, холодильниках и других приборах могут сгореть.



Теоретически, ответственность за подобные аварии лежит на электроснабжающей компании, но на практике добиться возмещения ущерба очень трудно.

Для защиты от подобных ситуаций во вводном щитке устанавливается реле напряжения РН, другое название этого прибора реле контроля напряжения — РКН. Эти приборы производят постоянный контроль параметров сети и отключают защищаемые устройства при повышенном или пониженном напряжении.

Что делает реле напряжения

Основное назначение реле напряжения — это отключение электроприборов при повышенном или пониженном напряжении. Такие ситуации могут продолжаться как несколько секунд при авариях или переключениях в питающих линиях, так и длительный период времени при сезонных или суточных колебаниях нагрузки.

Выход из строя аппаратуры в этом случае не является основанием для гарантийного ремонта. Кроме того, возможен перегрев и возгорание электроприборов, что может привести к пожару.

Установка РН не обеспечивает постоянное напряжение сети. Для защиты особочувствительных приборов необходимо установить стабилизатор напряжения. Этот прибор выравнивает выходное напряжение и гарантирует постоянные параметры вне зависимости от напряжения в розетке.

Совет! Для уменьшения необходимой мощности стабилизатора к нему можно подключить не всю аппаратуру, а только некоторые особо чувствительные к параметрам сети устройства.

Кроме колебаний напряжения опасность для аппаратуры представляют высоковольтные импульсы, появляющиеся в грозу. Для защиты от этих импульсов необходимо установить модуль грозозащиты или разрядник.

Принцип работы реле напряжения

Реле контроля напряжения состоит из нескольких основных частей:

  • Измерительный блок. Производит постоянный контроль напряжения в сети.
  • Плата управления. Отключает питание подключённых к аппарату электроприборов.
  • Кнопки или реостаты управления. При помощи этих элементов производится настройка прибора.
  • Индикаторы. Находятся на передней панели, могут быть из отдельных светодиодов или цифрового табло.
  • Электромагнитное реле. Отключает питание защищаемых электроприборов и от него зависит номинальный ток аппарата.

Принцип работы реле напряжения заключается в сравнении показаний измерительного блока с заданными параметрами. При выходе параметров сети за допустимые пределы отключает питание реле и защищаемых электроприборов.

Повторное включение производится через заданный промежуток времени. Перед включением производится повторное измерение параметров сети. Если они не соответствуют заданным, то включение не производится и отсчёт времени начинается заново.

Справка! Для обеспечения работы устройства номинальное напряжение платы управления составляет 50-400В

Что обозначается на корпусе

По маркировке изделия можно определить его параметры. Надписи нанесены на крышке устройства. Чаще всего это название фирмы изготовителя, цифры указывают на номинальный ток устройства. На передней панели некоторых других устройств указывается тип изделия. В этом случае номинальный ток можно определить только по паспорту устройства.

Кроме названия, на аппарате есть регуляторы или кнопки управления, а так же дисплей или сигнальные светодиоды. Все эти элементы имеют обозначения, указывающие на функцию этих деталей.

Сбоку на корпусе РН, предназначенных для установки на DIN-рейку, нанесена схема подключения, а клеммы отмечены цифрами или буквами, соответствующими обозначениям на смене.

Сколько нужно реле контроля напряжения для квартиры

В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.

Однофазный ввод

В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии. Устанавливать реле на каждую линию нет необходимости — все защитные устройства будут срабатывать одновременно.

Трёхфазный ввод

Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:

  • Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.
  • Однофазные нагрузки разделены по фазам для уменьшения сечения вводного кабеля. В этом случае допускается установка трёх однофазных РН — по одному на каждую фазу или одного трёхфазного устройства. Такая схема предотвращает срабатывание защиты при перекосе (разности напряжения) фаз, не выходящем за допустимые параметры отклонения для однофазной сети.

Схема подключения реле напряжения

Главное правило при подключении РКН — контакты реле должны размыкать фазный провод. Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.

Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.

Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:

  1. 1. N — ноль или нейтраль;
  2. 2. L1 — подвод питания от сети;
  3. 3. L2 — отвод напряжения к электроприборам.

Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.

Совет! Так как нейтральный провод «N» служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов «L», сечение которых определяется вводным автоматом.

Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:

  • Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.
  • Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.

Основные характеристики при выборе

Перед тем, как выбрать реле напряжения, необходимо определить необходимые параметры защитного устройства.

Токовая нагрузка

Главным фактором при выборе модели РН является номинальный ток устройства. Он определяется мощностью встроенного реле и при превышении тока над номинальным его контакты могут выйти из строя.

Поэтому номинальный ток реле напряжения должен быть равен или больше, чем ток вышестоящего автоматического выключателя.

Количество фаз

Второй по значимости фактор — это количество фаз. Это зависит от места установки прибора:

  • Однофазные реле. Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора — по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.
  • Трёхфазные реле. Применяются для защиты трёхфазных электродвигателей, которые могут подключаться как непосредственно, так и через пускатель.

Эти устройства кроме колебаний напряжения защищают электродвигатели от перекоса фаз и нарушения чередования. Могут устанавливаться для всей установки или рядом с отдельно расположенным устройством.

Способ управления

Кроме номинального тока и числа фаз реле напряжения отличаются способом настройки. Это не самый важный фактор, но он так же имеет значение при выборе модели защитного устройства:

  • Кнопочные. В таких аппаратах выставление верхнего и нижнего пределов, а так же задержки времени до повторного включения производится при помощи последовательного нажатия кнопок. Этот процесс более сложный, чем в моделях с механическими регуляторами, и требует знания или наличия инструкции.
  • Механические регуляторы. В устройствах такого типа настройка производится при помощи потенциометров. В некоторых моделях это делается поворотом ручки, в других аппаратах для настройки необходима отвёртка. РКН с механическими регуляторами проще настраивать, но при этом немного ниже точность и есть возможность случайного поворота регулятора.
  • Сенсорный. Является аналогом кнопочного управления, но вместо нажатия кнопки настройка производится прикосновением к сенсору.
  • Без регулировки. Все настройки производятся заводом-изготовителем, для защиты электроприборов чаще всего этого достаточно, но для некоторых приборов параметры «по умолчанию» не подходят.

Способ индикации

Защитные устройства могут иметь два способа индикации своего состояния:

  • Светодиоды разного цвета. Показывают причину срабатывания и состояние реле — включено или выключено. В отличие от моделей с дисплеем не требуют знания кода ошибки.
  • Цифровой дисплей. Показывает величину напряжения, (код ошибки) причину срабатывания и время до повторного включения. Некоторые модели имеют два дисплея, при этом на втором показывается ток потребления электроприборов.

Метод установки

Есть несколько способов подключения РН, выбор конкретной модели зависит от назначения аппарата:

  • Удлинители (сетевые фильтры). Имеют вид блока розеток со шнуром. Используются для защиты рядом расположенных электроприборов, чаще всего компьютеров и другой оргтехники.
  • В розетку. С одной стороны этих устройств есть вилка, с другой ручки или кнопки настройки, индикатор и розетка. Устанавливаются для защиты отдельных приборов, например, холодильника или газового котла.
  • Розеточные реле. Устанавливаются в обычную монтажную коробку вместо розетки.
  • В щиток на DIN-рейку. Используются для защиты всех электроприборов, находящихся в квартире или доме.

Дополнительные возможности

Кроме базовых функций реле напряжения может иметь дополнительные возможности, не улучшающие защиту, но делающие более удобной эксплуатацию устройства:

  • Термозащита. Модели с этой функцией имеют букву «t» или «Т» в конце маркировки. Кроме защиты электрооборудования от повышенного или пониженного напряжения, эти приборы отключают сеть при перегрузке линии или перегреве самого реле, например, из-за плохого контакта.
  • Реле многофункциональное — устройство «2 в 1». Производят контроль не только напряжения, но и потребляемого тока.
  • Wi-Fi. Используется в системах «умный дом».
  • Журнал. Запоминает причину и время последних срабатываний.

В современном доме РКН является необходимым устройством защиты и знание того, что такое реле напряжения, поможет выбрать необходимую модель и способ установки прибора.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Реле

— принцип работы, конструкция, типы, применение

Типы реле

Они имеют широкий спектр классификаций. Здесь мы классифицировали их на основе их применения следующим образом:

Классификация реле

Вспомогательные или миниатюрные реле

Вспомогательные или миниатюрные реле — это реле, которые используются в цепях управления для переключения любого устройства / цепи при выполнении некоторых условий. Это основная форма реле с катушкой и набором контактов для переключения.Они доступны в различных конфигурациях контактов.

Реле блокировки с

Реле с защелкой удерживают положение контактов неопределенно долго, даже если питание катушки отключено. Он состоит из двух отдельных катушек, одна для фиксации, а другая — для отпускания. Когда ток течет через первую катушку (катушка A), York намагничивается, и якорь притягивается к сердечнику. York изготовлен из специального магнитного материала, который удерживает якорь в притянутом состоянии, даже если напряжение, приложенное к катушке, снимается.

Чтобы вернуть якорь в исходное положение, на вторую катушку (катушка B) подается напряжение. Вторая катушка намотана на Йорк таким образом, что ток, протекающий через катушку, генерирует магнитный поток, противоположный существующему полю. Это ослабляет существующее магнитное поле, и якорь освобождается. Следовательно, контакты возвращаются в исходное положение.

Реле таймера с

Таймеры задержки являются примером реле времени.Они сделаны таким образом, что контакты срабатывают через короткое время после подачи напряжения на катушку.

Контакторы Контакторы

используются для переключения электродвигателей, конденсаторов, осветительных нагрузок и других мощных устройств, с которыми реле не может справиться. Принцип действия контакторов такой же, как и у реле. Контакторы рассчитаны на больший ток, чем реле. У них есть специально разработанные дугогасительные камеры для уменьшения электрических дуг, образующихся при переключении сильноточных нагрузок.

Контактор

Реле для станков

Они используются для логического управления оборудованием. Это электромеханические реле с большим количеством контактов. Сейчас они устарели и заменены ПЛК.

Реле перегрузки Реле перегрузки

используются для защиты электродвигателей от перегрузок и обрывов фаз. Они могут быть как электронного, так и теплового типа. В электронных реле перегрузки используются электронные схемы и трансформаторы тока для измерения тока, протекающего к двигателю, в то время как тепловые реле имеют внутри биметаллические полоски, которые деформируются, когда ток через них превышает заданные пределы.

Подробнее: Реле перегрузки — Принцип работы, типы, подключение

Реле утечки на землю

Реле утечки на землю или замыкания на землю (ELR) используется для защиты устройства или цепи от замыканий на землю, а человека — от поражения электрическим током. Он определяет утечку тока на землю и помогает безопасно изолировать цепь или устройство. Их контакты подключены к цепи отключения автоматического выключателя. ELR активирует цепь отключения, как только ток утечки превышает заданное значение, и размыкает автоматический выключатель.

Помимо вышеуказанной классификации, реле также классифицируются по типу рабочего напряжения, подаваемого на катушку, как реле постоянного и переменного тока, классифицируются по конструкции как герметичные, шарнирные, плунжерные реле и т. Д.

Роль реле и принцип его работы

Теплые подсказки: эта статья содержит около 4000 слов, а время чтения составляет около 18 минут.

Введение

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока. Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

Каталог


Ⅰ Что такое реле

1.1 Определение реле

Реле — это устройство автоматического управления, которое изменяет выход, когда входная величина (электричество, магнетизм, звук, свет, тепло) достигает определенного значения.

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока.Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока. Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

1.2 Символ реле

Поскольку реле состоит из двух частей: катушки и контактной группы, графический символ реле на принципиальной схеме также включает две части: один длинный квадрат обозначает катушку; и один набор символов контактов указывает комбинацию контактов. Когда бесконтактная схема относительно проста, контактная группа часто рисуется непосредственно на одной стороне рамки катушки. Этот рисунок называется централизованным представлением.

1.3 Принцип работы реле

Зачем и как использовать реле | Принцип работы реле

Реле обычно относится к электромагнитным реле, которые имеют механическое действие. Суть реле заключается в использовании контура (обычно с небольшим током) для управления включением и выключением другого контура (обычно с большим током), и в этом процессе управления два контура обычно изолированы, и его основной принцип заключается в использовать Электромагнитный эффект используется для управления механическим контактом для достижения цели переключения, и на катушку с сердечником подается напряжение — ток катушки генерирует магнитное поле — магнитное поле поглощает переключающий контакт действия якоря, и весь процесс » малый ток — магнито-механический — большой ток »процесс.

На рисунке выше изображена динамическая диаграмма контрольной лампы реле. Реле имеет нормально разомкнутый контакт и нормально замкнутый контакт. Подвижный контакт — это общий конец. Это реле постоянного тока, то есть когда катушка реле пропускает питание постоянного тока (на рисунке используется батарея). Источник питания), катушка с железным сердечником будет выводить соответствующее магнитное поле, якорь будет притягиваться, и подвижный контакт будет перемещаться от стороны нормально замкнутого контакта к стороне нормально разомкнутого контакта, что эквивалентно нормально разомкнутому контакту.Это. Как показано на рисунке, кнопка пуска / останова, аккумулятор и катушка реле образуют контур управления. Пока этот контур включен, через катушку будет проходить ток и будет создаваться магнитное поле.

Нормально открытый контакт, лампа и источник питания другой лампы (другой аккумулятор на рисунке) образуют петлю. Когда нормально разомкнутый контакт замкнут, контур замкнут, и ток будет от источника питания управления. Положительный конец, протекающий через лампочку, проходит через замкнутый нормально разомкнутый контакт и затем возвращается к отрицательному полюсу, так что лампочка загорается.

Когда кнопка пуска / останова отключена, катушка теряет ток, так что якорь не имеет магнитного притяжения и будет сброшен пружиной, так что другой конец подвижного контакта вернется со стороны нормально разомкнутого контакта в нормально замкнутый контакт. Здесь цепь лампочки под напряжением отключена принудительно, а в лампочке нет тока, и, естественно, она будет темной.

Структура реле

Поэтому и реле некоторые старые электрики называют «магнетизмом». Он использует функцию электромагнита для управления включением или отключением другой цепи. Внутри электромагнитного реле нужны катушки, железные сердечники и пружины. Он состоит из основных аксессуаров, таких как контакты. Контакты обычно имеют нормально разомкнутые контакты и нормально замкнутые контакты. У этих двоих часто общий конец.

Когда катушка не находится под напряжением, нормально закрытый контакт и общий конец закорочены, а нормально открытый контакт и общий конец разомкнуты.После того, как катушка находится под напряжением, нормально открытый контакт и общий конец закорочены, а нормально закрытый контакт и общий конец разомкнуты, просто поменяны местами, так что можно управлять напряжением (током) катушки, и цепь серией контактов можно управлять.

При проектировании выберите подходящую контактную емкость, напряжение катушки (AC DC), чтобы можно было реализовать контроль изоляции двух цепей. Например, кнопка, которая может быть сконструирована для контакта с людьми, имеет напряжение 12 вольт, а катушка — 12 вольт.Это безопаснее, люди просто прикоснутся к напряжению катушки, и они не смогут сами подключиться к электричеству. На стороне контакта можно управлять напряжением 220 В или выше, чтобы напрямую управлять запуском и остановом устройства, такого как двигатель, или других нагрузок с относительно большим током, так что функция управления «четыре или два фунта «могут быть реализованы.

Реле было изобретено американскими учеными около 1831 года. Его именем назван блок индуктора.Электромагнитный эффект был открыт раньше Фарадея, но не был запатентован. После более чем 100 лет разработки реле сформировали различные формы, такие как реле времени, реле температуры, герконовые реле, тепловые реле, дифференциальные реле, оптические реле, акустические реле, реле Холла, а теперь и твердотельные реле, начиная с механических. в электронную, в различных формах.

Ⅱ Назначение реле

2.1 Обзор функций реле

a. Расширьте диапазон управления: например, когда управляющий сигнал многоконтактного реле достигает определенного значения, он может переключать, отключать и включать несколько цепей одновременно в соответствии с различными формами контактной группы.

г. Усиление : например, чувствительные реле, промежуточные реле и т. Д. С очень небольшим объемом управления могут управлять цепью очень высокой мощности.

г. Интегрированный сигнал: Например, когда несколько сигналов управления вводятся в реле с множеством обмоток в заданной форме, после всестороннего синтеза достигается заданный эффект управления.

г. автомат, дистанционное управление, мониторинг: Например, реле на автомате вместе с другими электрическими приборами может образовывать схему программного управления, таким образом достигая автоматической работы.

2.2 Роль промежуточного реле

2.2.1 Промежуточное реле

Общая схема часто делится на две части: главную цепь и цепь управления. Реле в основном используется для цепи управления.Контактор в основном используется для главной цепи. Реле может реализовать функцию управления одним или несколькими сигналами с помощью одного управляющего сигнала для завершения запуска и остановки. Управление, связь и другие органы управления, основным объектом управления является контактор; Контакты контактора относительно большие, а несущая способность высокая, благодаря чему осуществляется контроль от слабого электричества к сильному электричеству, а объектом управления является электрический прибор.

2.2.2 Использование промежуточного реле

а. Вместо малогабаритных контакторов

Контакты промежуточного реле имеют определенную нагрузочную способность. Когда грузоподъемность мала, ее можно использовать для замены небольших контакторов, таких как электрические жалюзи и некоторые мелкие бытовые приборы. Это имеет то преимущество, что может не только служить целям управления, но также экономить место и делать управляющую часть устройства более хрупкой.

г.Увеличить количество контактов

В системе управления цепями контакт контактора должен управлять несколькими контакторами или другими компонентами. Его не следует подключать к другим формам, потому что это не способствует техническому обслуживанию, но к линии добавляется промежуточное реле, которое не изменяет форму управления. И легко ремонтируется.

г. Увеличьте контактную емкость

Хотя контактная емкость промежуточного реле не очень велика, оно также имеет определенную нагрузочную способность, а ток, необходимый для его управления, небольшой, поэтому промежуточное реле можно использовать для увеличения контактной емкости.

г. Преобразование типа контакта

В промышленных линиях управления такая ситуация часто возникает. Управление требует использования нормально замкнутого контакта контактора для достижения цели управления, но нормально замкнутый контакт самого контактора израсходован, и задача управления не может быть выполнена. В это время промежуточное реле может быть подключено параллельно с исходной катушкой контактора, а нормально замкнутый контакт промежуточного реле может использоваться для управления соответствующими компонентами, а тип контакта переключается для достижения требуемой цели управления. .

эл. Преобразование типа контакта

В некоторых схемах управления для переключения некоторых электрических компонентов часто используются промежуточные реле, которые управляются размыканием и замыканием их контактов. Например, схема автоматического размагничивания, обычно используемая в цветных телевизорах или дисплеях, триоды управляют включением и выключением промежуточных реле, тем самым обеспечивая управление катушками размагничивания. Роль преемственности.

ф.Напряжение преобразования

Напряжение в линии управления промышленной линии управления составляет 24 В постоянного тока. Контактор KM2 должен управлять включением и выключением электромагнитного клапана KT, а напряжение катушки электромагнитного клапана составляет 220 вольт переменного тока. Подключение катушки электромагнитного клапана непосредственно к контакту контактора не принципиально, но при этом учитываются правила обслуживания и вопросы безопасности. Промежуточное реле должно быть установлено в другом месте для управления электромагнитным клапаном через промежуточное реле.Это может отделить постоянный ток от переменного, высокого и низкого напряжения. Это удобно для будущего обслуживания и способствует безопасному использованию.

г. Устранение помех в цепи

В промышленных системах управления или компьютерных линиях управления, хотя существуют различные меры по подавлению помех, явление помех более или менее присутствует. Общий наведенный ток не вызывает срабатывания промежуточного реле. Только при нажатии кнопки в исходной строке промежуточное реле будет активировано, чтобы дать ПЛК нормальный входной сигнал, таким образом достигая цели устранения помех.

Ⅲ Типы реле

a. В соответствии с принципом работы или структурными характеристиками реле
1) Электромагнитное реле: Электрическое реле, которое работает за счет силы всасывания, создаваемой между сердечником электромагнита и якорем цепью внутри входной цепи.

2) Твердотельное реле: Тип реле, в котором электронный компонент выполняет свою функцию без механических движущихся частей, а вход и выход изолированы.

3) Реле температуры: Реле, которое срабатывает, когда наружная температура достигает заданного значения.

4) Герконовое реле: реле, которое размыкает, замыкает или переключает линию с помощью геркон, который герметизирован в трубке и имеет двойное действие электрической пружины и магнитной цепи якоря.

5) Реле времени: При добавлении или удалении входного сигнала выходной части необходимо задержать или ограничить время на замыкание или размыкание своего управляемого линейного реле до указанного времени.

6) Реле высокой частоты: Реле, используемое для переключения высокочастотных РЧ линий с минимальными потерями.

7) Поляризованное реле: Реле с поляризованным магнитным полем и управляющим действием, которое работает вместе с магнитным полем, создаваемым катушкой управления. Направление срабатывания реле зависит от направления тока, протекающего через управляющую катушку.

8) Другие типы реле: , такие как оптические реле, акустические реле, тепловые реле, контрольно-измерительные реле, реле на эффекте Холла, дифференциальные реле и т. Д.

г. В зависимости от размера реле
1) Микрореле
2) Ультра-маленькое миниатюрное реле
3) Маленькое миниатюрное реле

Примечание: Для герметичных или закрытых реле размеры являются максимальными размерами корпуса реле в трех взаимно перпендикулярных направлениях, за исключением размеров монтажных, извлекаемых, выступающих, обжимных, фланцевых и уплотнительных швов.

г. В соответствии с классификацией нагрузки реле
1) Реле малой мощности
2) Реле слабой мощности
3) Реле средней мощности
4) Реле высокой мощности

г.Согласно защитным характеристикам реле
1) Герметичное реле
2) Закрытое реле
3) Открытое реле

эл. В соответствии с принципом действия реле
1) Электромагнитного типа
2) Индуктивного типа
3) Выпрямленного типа
4) Электронного типа
5) Цифрового типа и т. Д.

ф. В соответствии с физическими величинами реакций
1) Реле тока
2) Реле напряжения
3) Реле направления мощности
4) Реле импеданса
5) Реле частоты
6) Газовое реле

г.В соответствии с ролью реле в схеме защиты
1) Пусковое реле
2) Измерительное реле
3) Реле времени
4) Промежуточное реле
5) Сигнальное реле
6) Выходное реле

Ⅳ Обнаружение реле

4.

1 Инструкция по тестированию

a. Измерьте диапазон рабочего напряжения реле (включая минимальное напряжение включения и максимальное напряжение отключения).
г. Измерьте потребляемую мощность (номинальный ток) и внутреннее сопротивление реле.
г. Долговременные условия работы реле, выдерживаемое напряжение.
г. Описание иконки:

Источник постоянного тока, амперметр, вольтметр, измерение сопротивления, зуммер

4.2 Процесс тестирования

a. Измерение внутреннего сопротивления и номинального тока
1) Тест внутреннего сопротивления: проверьте сопротивление между реле 1 и 8 футов, как показано ниже

2) Проверка номинального тока: 24 В постоянного тока для реле 1 и 8 и 30 секунд для считывания данных амперметра

Примечание: Для проверки тока вставьте мультиметр в порт ввода тока и отрегулируйте положение диапазона (мА), соответствующее текущему файлу.

г. Измерение диапазона рабочего напряжения реле

1) Проверка минимального напряжения замыкания: Источник питания постоянного тока начинается с 0 В, и напряжение постепенно повышается до срабатывания зуммера, записывая текущее значение напряжения U1. (Сохраняйте текущее значение подачи постоянного напряжения)

Примечание: Файлы вольтметра и зуммера на рисунке реализованы с помощью мультиметра.

2) Тест на самое высокое напряжение отключения: источник питания постоянного тока начинается с U1, и напряжение постепенно снижается до тех пор, пока зуммер не перестанет подавать сигнал тревоги и не будет записано текущее значение напряжения U2.

г. Измерьте выдерживаемое напряжение нормально разомкнутого нормально замкнутого типа и выдерживаемое напряжение катушки и контакта

1) Подготовка перед испытанием: поверните ручку «ток утечки» на измерителе выдерживаемого напряжения на «0,5» мА, «время»

Ручка нажимает «60» с, ручка «Диапазон напряжения» достигает «5» кВ, ручка «Регулировка напряжения» достигает 0 В, ручка «power» достигает «ВЫКЛ», и две выходные линии подключены к высоковольтному выходу «_DC» » , земля.

2) Измерьте испытание выдерживаемого напряжения нормально разомкнутого нормально замкнутого типа: «мощность» -> «ВКЛ», «регулирование напряжения» -> увеличьте до значения аварийного напряжения срабатывания тестера выдерживаемого напряжения, считайте напряжение в это время, как показано ниже:

3) Выдерживаемое напряжение катушки и контакта: «мощность» -> «ВКЛ», «регулировка напряжения» -> 5 кВ или более, срабатывание тестера выдерживаемого напряжения не срабатывает, выдерживаемое напряжение катушки и контактов больше или равно 5 кВ, как показано ниже:

4.3 Меры предосторожности при тестировании реле

a. При проверке номинального тока катушка в реле будет генерировать электромагнитную индукцию при внезапном приложении напряжения. Ток будет становиться все меньше и меньше. После стабилизации напряжения электромагнитная индукция исчезает, и ток становится стабильным в определенном диапазоне. Как и у OMRON G5RL-14-E, ток при включении составляет около 16–17 мА, а стабильное напряжение составляет около 14–15 мА через 4–5 минут. Но наш тест — это считывание напряжения сразу после 30 секунд включения.

г. При значении выдерживаемого напряжения нормально замкнутого нормально разомкнутого реле после первого срабатывания реле будет генерироваться электромагнитная индукция. Исчезновение электромагнитной индукции требует времени, и второе напряжение срабатывания будет намного меньше. Но тестируем напряжение при первом чтении.

г. Если вы прочитали стабильное значение номинального тока, вы должны прочитать второе значение выдерживаемого напряжения нормально замкнутого нормально разомкнутого типа. Если вы считываете значение номинального тока в течение 30 секунд, вы должны прочитать значение выдерживаемого напряжения нормально замкнутого нормально разомкнутого типа первого действия.

Часто задаваемые вопросы о принципе работы реле

1. Что такое реле и как оно работает?
Что такое реле и как оно работает? Реле — это переключатель с электрическим приводом. Они обычно используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включает питание цепи при активации катушки.

2. Каково основное применение реле?
Реле используются для обеспечения функций задержки времени.Они используются для отсчета времени задержки размыкания и задержки замыкания контактов. Реле используются для управления цепями высокого напряжения с помощью сигналов низкого напряжения. Точно так же они используются для управления сильноточными цепями с помощью сигналов низкого тока.

3. Каков принцип работы реле?
Реле работает по принципу электромагнитной индукции. Когда на электромагнит подается некоторый ток, он индуцирует вокруг себя магнитное поле. На изображении выше показана работа реле.Переключатель используется для подачи постоянного тока на нагрузку.

4. Как работают реле на 12 В?
Большинство реле на 12 В управляют аксессуарами в автомобилях и других транспортных средствах. Когда вы подаете небольшой ток на катушку реле, это замыкает контакты, которые, в свою очередь, подают питание на аксессуар, для работы которого обычно требуется большой ток. … Подключите провода к катушке вашего реле.

5. Каково назначение реле тока?
Назначение реле тока состоит в том, чтобы удалить пусковую обмотку или пусковой конденсатор последовательно с пусковой обмоткой из цепи при запуске.Его можно либо надвинуть на рабочие и пусковые штифты терминала компрессора, либо установить дистанционно на удалении от компрессора.

Вам также может понравиться

Электрическое реле

: обзор контактов реле
Как работают реле? Функции и применение реле
Как проверить реле с помощью мультиметра?

Работа реле — принцип работы реле, основы, проектирование, конструкция, применение

Реле рабочее

В этой статье подробно объясняются основы реле, такого как реле под напряжением и реле без напряжения. Также подробно объясняется конструкция, конструкция, работа, применение, а также выбор реле.

Что такое реле?

  Реле - это электромагнитный переключатель, который используется для включения и выключения цепи с помощью сигнала малой мощности или когда несколько цепей должны управляться одним сигналом.

Мы знаем, что большинство высокопроизводительных промышленных устройств имеют реле для их эффективной работы. Реле — это простые переключатели, работающие как электрически, так и механически.Реле состоят из электромагнита, а также набора контактов. Механизм переключения осуществляется с помощью электромагнита. Есть и другие принципы его работы. Но они различаются в зависимости от их применения. В большинстве устройств есть реле.

Почему используется реле?

Основная операция реле происходит там, где для управления цепью может использоваться только сигнал малой мощности. Он также используется в местах, где только один сигнал может использоваться для управления множеством цепей. Применение реле началось с изобретения телефонов. Они сыграли важную роль в переключении звонков на телефонных станциях. Они также использовались в междугородной телеграфии. Они использовались для переключения сигнала, поступающего из одного источника в другой пункт назначения. После изобретения компьютеров они также использовались для выполнения логических и других логических операций. Для высокопроизводительных реле требуется большая мощность, приводимая в движение электродвигателями и т. Д. Такие реле называются контакторами.

ПОСМОТРЕТЬ: ТИПЫ РЕЛЕ

ПОСМОТРЕТЬ: КАК ПРОВЕРИТЬ РЕЛЕ

Конструкция реле

В реле всего четыре основные части. Их

  • Электромагнит
  • Подвижная арматура
  • Контакты точки переключения
  • Пружина

На рисунках ниже показана реальная конструкция простого реле.

Конструкция реле

Это электромагнитное реле с проволочной катушкой, окруженное железным сердечником. Для подвижного якоря, а также для контактов точки переключения предусмотрен путь с очень низким сопротивлением для магнитного потока. Подвижный якорь соединен с ярмом, которое механически связано с контактами точки переключения. Эти детали надежно удерживаются с помощью пружины. Пружина используется для создания воздушного зазора в цепи при обесточивании реле.

Как работает реле?

Функцию реле можно лучше понять, объяснив следующую схему, приведенную ниже.

Конструкция реле

На схеме показан внутренний разрез реле. Железный сердечник окружен управляющей катушкой. Как показано, источник питания подается на электромагнит через переключатель управления и через контакты на нагрузку. Когда через управляющую катушку начинает течь ток, на электромагнит подаётся питание и, таким образом, усиливается магнитное поле. Таким образом, верхний контактный рычаг начинает притягиваться к нижнему фиксированному рычагу и, таким образом, замыкает контакты, вызывая короткое замыкание для подачи питания на нагрузку. С другой стороны, если реле уже было обесточено, когда контакты были замкнуты, то контакт перемещается в противоположную сторону и замыкает цепь.

Как только ток в катушке отключится, подвижный якорь силой вернется в исходное положение. Эта сила будет почти равна половине силы магнитного поля. Эта сила в основном обеспечивается двумя факторами. Это весна, а также сила тяжести.

Реле

в основном предназначены для двух основных операций. Один — это приложение низкого напряжения, а другое — высокого напряжения.В приложениях с низким напряжением больше предпочтение будет отдаваться снижению шума всей цепи. Для приложений с высоким напряжением они в основном предназначены для уменьшения явления, называемого дуговым разрядом.

Основы реле

Основы для всех реле одинаковы. Взгляните на 4-контактное реле, показанное ниже. Показаны два цвета. Зеленый цвет представляет цепь управления, а красный цвет — цепь нагрузки. К цепи управления подключена небольшая катушка управления. К нагрузке подключен выключатель. Этот переключатель управляется катушкой в ​​цепи управления. Теперь давайте предпримем различные шаги, которые происходят в эстафете.

релейная операция

Как показано на схеме, ток, протекающий через катушки, представленные контактами 1 и 3, вызывает возникновение магнитного поля. Это магнитное поле вызывает замыкание контактов 2 и 4. Таким образом, переключатель играет важную роль в работе реле. Поскольку он является частью цепи нагрузки, он используется для управления подключенной к нему электрической цепью.Таким образом, когда электрическое реле находится под напряжением, ток будет проходить через контакты 2 и 4.

Реле под напряжением (ВКЛ)
  • Реле без напряжения (ВЫКЛ)

Как только ток через контакты 1 и 3 прекращается, релейный переключатель размыкается и, таким образом, разомкнутая цепь предотвращает протекание тока через контакты 2 и 4. Таким образом, реле обесточивается и, таким образом, находится в выключенном положении.

Обесточенное реле (ВЫКЛ)

Проще говоря, когда на контакт 1 подается напряжение, электромагнит активируется, вызывая развитие магнитного поля, которое затем замыкает контакты 2 и 4, вызывая замкнутую цепь.Когда на контакте 1 нет напряжения, не будет электромагнитной силы и, следовательно, магнитного поля. Таким образом переключатели остаются разомкнутыми.

Шест и бросок

Реле

работают как выключатели. Итак, применяется та же концепция. Говорят, что реле переключает один или несколько полюсов. На каждом полюсе есть контакты, которые можно перебросить тремя способами. Их

  • Нормально открытый контакт (NO) — NO контакт также называется замыкающим контактом. Он замыкает цепь при срабатывании реле.Он отключает цепь, когда реле неактивно.
  • Нормально замкнутый контакт (NC) — нормально замкнутый контакт также известен как размыкающий контакт. Это противоположно замыкающему контакту. Когда реле срабатывает, цепь размыкается. Когда реле деактивировано, цепь подключается.
  • Переключающие (CO) / двухходовые (DT) контакты — Этот тип контактов используется для управления двумя типами цепей. Они используются для управления нормально разомкнутым контактом, а также нормально замкнутым контактом с общей клеммой.По своему типу они называются , замыкают перед замыканием и замыкают до размыкания контактов.

Реле можно использовать для управления несколькими цепями одним сигналом. Реле переключает один или несколько полюсов, каждый из контактов которых может быть сброшен при подаче напряжения на катушку.

Реле

также имеют обозначения вроде

.
  • Single Pole Single Throw (SPST) — Реле SPST имеет всего четыре клеммы. Эти две клеммы могут быть подключены или отключены.Две другие клеммы необходимы для подключения катушки.
  • Однополюсное двойное переключение (SPDT) — Реле SPDT имеет в общей сложности пять клемм. Из этих двух клемм катушки. Также имеется общий терминал, который подключается к любому из двух других.
  • Double Pole Single Throw (DPST) — Реле DPST имеет в общей сложности шесть клемм. Эти клеммы делятся на две пары. Таким образом, они могут действовать как два SPST, которые приводятся в действие одной катушкой.Из шести выводов два являются выводами катушки.
  • Double Pole Double Throw (DPDT) — Реле DPDT является самым большим из всех. Он имеет в основном восемь релейных клемм. Эти два ряда предназначены для переключения терминалов. Они предназначены для работы в качестве двух реле SPDT, которые активируются одной катушкой.

Применение реле

  • Релейная схема используется для реализации логических функций. Они играют очень важную роль в обеспечении критической для безопасности логики.
  • Реле используются для обеспечения функций задержки времени. Они используются для отсчета времени задержки размыкания и задержки замыкания контактов.
  • Реле используются для управления цепями высокого напряжения с помощью сигналов низкого напряжения. Точно так же они используются для управления сильноточными цепями с помощью сигналов низкого тока.
  • Они также используются как реле защиты. С помощью этой функции все сбои во время передачи и приема могут быть обнаружены и изолированы.
Применение реле перегрузки

Реле перегрузки — это электромеханическое устройство, которое используется для защиты двигателей от перегрузок и сбоев питания.Реле перегрузки устанавливаются в двигатели для защиты от внезапных скачков тока, которые могут повредить двигатель. Реле перегрузки работает по характеристикам с изменением тока во времени и отличается от автоматических выключателей и предохранителей, где происходит внезапное отключение для выключения двигателя.
Наиболее широко используемым реле перегрузки является тепловое реле перегрузки, в котором биметаллическая полоса используется для отключения двигателя. Эта полоса предназначена для контакта с контактором, изгибаясь при повышении температуры из-за чрезмерного протекания тока.Контакт между полосой и контактором приводит к обесточиванию контактора и ограничивает мощность двигателя, и, таким образом, выключает его.

Другой тип электродвигателя перегрузки — это электронный тип, который непрерывно отслеживает ток электродвигателя, тогда как тепловое реле перегрузки отключает электродвигатель в зависимости от повышения температуры / нагрева полосы.

Все реле перегрузки, доступные для покупки, имеют разные спецификации, наиболее важными из которых являются диапазоны тока и время срабатывания.Большинство из них предназначены для автоматического возврата к работе после повторного включения двигателя.

Выбор реле

Вы должны учитывать некоторые факторы при выборе конкретного реле. Их

  • Защита — Необходимо учитывать различные меры защиты, такие как защита от прикосновения и защита катушки. Защита контактов помогает уменьшить искрение в цепях с использованием индукторов. Защита катушки помогает снизить импульсное напряжение, возникающее при переключении.
  • Ищите стандартное реле со всеми нормативными разрешениями.
  • Время переключения — Запросите высокоскоростные переключающие реле, если они вам нужны.
  • Номинальные значения — Существуют номинальные значения тока и напряжения. Текущие параметры варьируются от нескольких ампер до примерно 3000 ампер. В случае номинального напряжения они варьируются от 300 до 600 вольт переменного тока. Есть также высоковольтные реле примерно на 15000 вольт.
  • Тип используемого контакта — нормально разомкнутый, нормально разомкнутый или замкнутый.
  • Выберите «Сделать перед разрывом» или «Разорвать перед». Разумно связывайтесь.
  • Изоляция между цепью катушки и контактами

принципы работы и варианты применения

Что такое реле?
Реле обычно представляет собой электромеханическое устройство, которое приводится в действие электрическим током. Ток, протекающий в одной цепи, вызывает размыкание или замыкание другой цепи. Реле похожи на переключатели дистанционного управления и используются во многих приложениях из-за их относительной простоты. долгий срок службы и подтвержденная высокая надежность.Реле используются в самых разных областях промышленности, например, в телефонных коммутаторах, цифровых компьютерах и системах автоматизации. Очень сложные реле используются для защиты электроэнергетических систем от неисправностей и перебоев в подаче электроэнергии, а также для регулирования и управления производством и распределением энергии. В домашних условиях реле используются в холодильниках, стиральных и посудомоечных машинах, системах управления отоплением и кондиционированием воздуха. Хотя реле обычно связаны с электрическими схемами, существует много других типов, таких как пневматические и гидравлические.Вход может быть электрическим, а выход напрямую механическим, или наоборот.

Как работают реле?
Все реле содержат чувствительный элемент, электрическую катушку, питаемую переменным или постоянным током. Когда приложенный ток или напряжение превышает пороговое значение, катушка активирует якорь, который работает либо на замыкание открытых контактов, либо на размыкание закрытых контактов. Когда на катушку подается питание, она создает магнитную силу, которая приводит в действие механизм переключения.Магнитная сила, по сути, передает действие от одной цепи к другой. Первый контур называется схема управления; второй называется схемой нагрузки.
Реле выполняет три основные функции: управление включением / выключением, управление предельными значениями и логическая работа.
Управление включением / выключением: Пример: Управление кондиционером, используемое для ограничения и управления высокой мощностью
нагрузки, такой как компрессор
Ограничение управления: Пример: Управление скоростью двигателя, используется для отключения двигателя, если он работает медленнее или
быстрее, чем желаемая скорость
Логическая операция: Пример: испытательное оборудование, используемое для подключения прибора к ряду
контрольных точек на тестируемом устройстве
Типы реле
Существует две основных классификации реле: электромеханические и твердотельные. Электромеханические реле имеют движущиеся части, тогда как твердотельные реле не имеют движущихся частей. Преимущества электромеханических реле включают более низкую стоимость, отсутствие необходимости в теплоотводе, наличие нескольких полюсов и возможность переключения переменного или постоянного тока с одинаковой легкостью.

A.) Электромеханические реле
Реле общего назначения: Реле общего назначения рассчитывается по величине тока, которую могут выдерживать его переключающие контакты. Большинство версий универсального реле имеют от одного до восьми полюсов и могут быть одно- или двухходовыми.Они используются в компьютерах, копировальных аппаратах и ​​другом бытовом электронном оборудовании и приборах. Силовое реле: силовое реле способно выдерживать большие силовые нагрузки 10-50 ампер и более. Обычно они бывают однополюсными или двухполюсными. Контактор: особый тип реле высокой мощности, оно используется в основном для управления высокими напряжениями и токами в промышленных электрических приложениях. Из-за требований к высокой мощности контакторы всегда имеют контакты с двойным замыканием. Реле с выдержкой времени: контакты могут не открываться или закрываться до тех пор, пока на катушку не будет подано питание.Это называется задержкой при срабатывании. Задержка срабатывания означает, что контакты будут оставаться в активированном положении до некоторого интервала после отключения питания от катушки. Третья задержка называется временной задержкой. Контакты возвращаются в свое альтернативное положение через определенный интервал времени после подачи питания на катушку. Время этих действий может быть фиксированным параметром реле или регулироваться ручкой на самом реле, или регулироваться дистанционно через внешнюю цепь.

Б.) Твердотельные реле
Эти активные полупроводниковые устройства используют свет вместо магнетизма для приведения в действие переключателя. Свет исходит от светодиода или светодиода. Когда управляющая мощность подается на выход устройства
, световое реле общего назначения включается и светит через открытое пространство. На стороне нагрузки этого пространства часть устройства определяет наличие света и запускает твердотельный переключатель, который либо размыкает, либо замыкает цепь под контролем. Часто твердотельные реле используются там, где Контур под управлением
должен быть защищен от внесения электрических помех.Преимущества твердотельных реле включают низкий уровень электромагнитных / радиочастотных помех, длительный срок службы, отсутствие движущихся частей, отсутствие дребезга контактов и быструю реакцию. Недостатком твердотельного реле является то, что оно может выполнять только однополюсное переключение.
Контактная информация
Контакты являются наиболее важной составной частью реле. На их характеристики существенно влияют такие факторы, как материал контактов, приложенные к ним значения напряжения и тока (особенно формы сигналов напряжения и тока при включении и выключении контактов), тип нагрузки, рабочая частота и дребезг. .Если какой-либо из этих факторов не соответствует заданному значению, возникают такие проблемы, как деградация металла между контактами, контактная сварка, может произойти износ или быстрое увеличение контактного сопротивления. Количество электрического тока, протекающего через контакты, напрямую влияет на характеристики контактов. Например, когда реле используется для управления индуктивной нагрузкой, такой как двигатель лампы. Контакты будут изнашиваться быстрее, и разложение металла между сопряженными контактами будет происходить чаще, по мере увеличения пускового тока контактов.
Для продления срока службы реле рекомендуется использовать схему защиты контактов. Эта защита подавит шум и предотвратит образование нагара на контактной поверхности при размыкании реле. Примеры этих синергетических компонентов, обеспечивающих защиту контактных цепей, включают резистивные конденсаторы, диоды, стабилитроны и варисторы.
Расположение контактов / полюса
Расположение контактов на реле зависит от форм-фактора и количества полюсов. Описание каждого форм-фактора приведено ниже.
Форма A — это нормально разомкнутый (NO) или замыкающий контакт. Он открыт, когда катушка обесточена, и закрывается, когда катушка находится под напряжением. Контакты формы A полезны в приложениях, которые должны переключать один источник питания высокого тока из удаленного места. Примером этого является автомобильный звуковой сигнал, который не может иметь сильный ток, подаваемый непосредственно на рулевое колесо. Реле формы A может использоваться для переключения высокого тока на звуковой сигнал. Форма B — это нормально замкнутый (NC) или размыкающий контакт.Он закрыт в обесточенном состоянии и открывается при подаче напряжения на катушку.
Форма B Контакты полезны в приложениях, где требуется, чтобы цепь оставалась замкнутой, и когда реле активируется, цепь отключается. Примером этого является двигатель машины, который должен работать все время, но когда двигатель должен быть остановлен, оператор может сделать это, активировав реле формы B и разорвав цепь.
Форма C представляет собой комбинацию форм A и B, использующих один и тот же подвижный контакт в схеме переключения.Контакт формы C полезен в приложениях, где требуется, чтобы одна цепь оставалась разомкнутой; при срабатывании реле первая цепь отключается, а другая цепь включается. Примером этого является часть оборудования, которая работает постоянно: когда реле активируется, оно останавливает эту часть оборудования и размыкает секунду. цепь к другому элементу оборудования.
Контакт «замыкающий перед размыканием»: контактное устройство, в котором часть коммутационной секции используется совместно как контактами формы A, так и контактами формы B.Когда реле срабатывает или размыкает, контакт, замыкающий цепь, срабатывает до размыкания контакта. Таким образом, оба контакта замыкаются на мгновение одновременно. Обратный контакт замыкающего контакта перед размыканием является контакт размыкания до размыкания. Полюсы — это количество отдельных коммутаций. цепи внутри реле. Наиболее распространенными версиями являются однополюсные, двухполюсные и четырехполюсные.
Типы нагрузки
Параметры нагрузки включают максимально допустимое напряжение и максимально допустимую силу тока, которую может выдержать реле, как в вольтах, так и в амперах. Важны как размер груза, так и его тип. Существует четыре типа нагрузок: 1.) резистивная, 2.) индуктивная, 3.) переменный или постоянный ток, и 4.) высокий или низкий бросок тока.
1.) Резистивная нагрузка — это нагрузка, которая в первую очередь оказывает сопротивление протеканию тока. Примеры резистивных нагрузок включают электрические нагреватели, плиты и духовки, тостеры и утюги.
2.) Индуктивные нагрузки включают дрели, электрические миксеры, вентиляторы, швейные машины и пылесосы. Реле, которые будут подвергаться высоким пусковым индуктивным нагрузкам, такие как двигатель переменного тока, часто будут рассчитаны в лошадиных силах, а не в вольтах и ​​амперах.Этот рейтинг отражает мощность, которую могут выдержать контакты реле в момент включения (или переключения) устройства.
3.) Переменный или постоянный ток. Это влияет на цепь контактов реле (из-за ЭДС) и временную последовательность и может привести к проблемам с производительностью в коммутационной способности реле для различных типов нагрузки (т. е. резистивной, индуктивной и т. Д.) .
4.) Высокий или низкий бросок тока — некоторые типы нагрузок потребляют значительно большее количество тока (силы тока) при первом включении, чем при последующей стабилизации цепи (нагрузки также могут пульсировать, когда цепь продолжает работать, увеличивая и уменьшая ток) .Примером высокой пусковой нагрузки является лампочка, которая при первом включении может потреблять в 10 или более раз превышающий нормальный рабочий ток (некоторые производители называют это ламповой нагрузкой). В дополнение к указанным выше параметрам нагрузки вы Теперь нужно определить, какие параметры связаны с цепью управления или цепью катушки, как ее иногда называют. К ним могут относиться: Чувствительность: катушки, которые приводят в действие реле при очень низком напряжении или низком токе, называются чувствительными. Чувствительность — это относительный термин, который отличает катушки малой мощности от катушек большой мощности.
Polarized: Катушки некоторых реле, требующих постоянного напряжения, поляризованы. Это означает, что есть специальные клеммы для положительного и отрицательного напряжения для питания катушки. Информация о катушке Характеристики катушек следует понимать как часть выбранного реле. Некоторые важные характеристики включают:
Сопротивление катушки: (применимо только к реле постоянного тока) сопротивление прохождению электрического тока. Это сопротивление измеряется при температуре, зависящей от производителя. Сопротивление катушки
реле переключения переменного тока может быть указано для справки, если указана индуктивность катушки.
Максимальное напряжение: максимальное значение допустимого перенапряжения при рабочем питании катушки реле.
Номинальное напряжение катушки: опорное напряжение, приложенное к катушке, когда реле используется в нормальных условиях эксплуатации
.
Потребляемая мощность: мощность, потребляемая катушкой при подаче на нее номинального напряжения.
Стабильный односторонний: контакты переключателя в реле остаются в нормальном или стабильном положении до тех пор, пока на катушку не подается питание. Когда на катушку подается питание, контакты перемещаются в новое положение
, но остаются в этом положении, пока на катушку подается питание.Однообмоточный, фиксируемый тип: у этого типа одна катушка, которая служит как катушкой установки, так и катушкой сброса, в зависимости от направления тока. Когда ток течет через катушку в прямом направлении, она служит установленной катушкой; когда ток течет в обратном направлении, он действует как катушка сброса. Двухобмоточное реле с защелкой: это реле с защелкой имеет две катушки: установка и сброс. Он может сохранять включенное или выключенное состояния, даже когда подается пульсирующее напряжение или когда напряжение снимается.
Реле с защелкой часто имеют один набор клемм, предназначенных для положительного напряжения, а другой — для отрицательного напряжения, используемого для питания катушки. Такая поляризованная катушка позволяет выполнять одно действие, когда напряжение катушки положительное, и противоположное действие, когда напряжение катушки меняется на противоположное. Разница между реле с односторонним стабильным действием и реле с фиксацией аналогична разнице между переключателем мгновенного действия и переключателем поддерживаемого действия.
Импульсное реле: Специальная версия реле с фиксацией.Импульс тока на катушку приводит к изменению положения контакта
. Контакт остается в этом положении до тех пор, пока катушка не получит еще один импульс тока, который вернет контакты в исходное положение. Для импульсного реле полярность не важна; следовательно, он может приводиться в действие переменным или постоянным током.
Шаговое реле: каждый раз, когда на катушку реле подано напряжение, переключатель приводится в действие с новым набором контактов. Это похоже на поворотный переключатель.
Внутренняя работа механических реле
Стандарт: односторонний стабилизатор с любым из следующих трех различных методов замыкания контактов:
1.Тип изгиба: Якорь приводит в действие контактную пружину напрямую, и контакт
приводится в действие неподвижным контактом, замыкая цепь
2. Тип отрыва: подвижная деталь приводится в действие якорем, а контакт
замыкает
3. Тип плунжера: действие рычага, вызванное подачей питания на якорь, производит действие с длинным ходом
Геркон
: односторонний стабильный контакт, который включает в себя низкое контактное давление и простую точку контакта. .Постоянный магнит используется для притяжения или отталкивания якоря, управляющего контактом. Для катушки реле требуется определенная полярность (+ или -). Опция фиксации делает поляризованное реле двойной обмоткой, что означает, что оно остается в текущем состоянии после обесточивания катушки.
Релейные блоки
Пластиковый корпус: Большинство реле заключено в пластиковый корпус. Это негерметичный корпус, и только пальцы и провода не мешают работе релейного механизма.
Полугерметичный: Специальная конструкция предотвращает проникновение флюса в базовый корпус реле.Этот тип реле не подлежит очистке погружением.
Уплотнение для легких условий эксплуатации: также изготовленное из пластика, это уплотнение используется для реле, которое будет устанавливаться на печатных платах. Легкое уплотнение позволяет очищать печатную плату погружением. Этот тип уплотнения не следует рассматривать как постоянное уплотнение или защиту от всех загрязнений. Очень маленькие молекулы могут проходить через пластиковый корпус через некоторое время. Герметичное уплотнение: этот тип уплотнения защищает почти от всех видов загрязнений.Это всегда металл реле в корпусе. Он используется там, где требуется высокая надежность в суровых условиях и стоит дороже, чем другие пакеты.
Unsealed: Реле этого типа предназначены для ручной пайки. Не принимаются меры против попадания флюса и чистящего растворителя внутрь реле. Этот тип реле не подлежит очистке погружением.

Монтаж реле
Существует несколько типичных способов установки и подключения реле.
Гнездо Лопаточные выступы реле могут быть вставлены в ответный язычок или в ответное гнездо.На клеммах реле находится одна сторона заделки. Сторона сопряжения может быть подключена к ответной планке
или смонтирована в разъеме, предназначенном для этого блока реле.
Монтаж на печатной плате Имеются пайки волной пайки, которые выступают изнутри реле наружу и разнесены (расстояние и высота) в соответствии с конструкцией, определенной производителем. Контакты реле вставляются через отверстия в печатной плате (PCB), предназначенные для соответствия разводке контактов реле, и припаяны волной для прикрепления реле к печатной плате.

Монтаж на шасси Монтажные проушины, выступы или отверстия являются частью механического блока реле. В этих местах обычно используются гайки, болты или винты, чтобы закрепить реле на каком-либо шасси. Это шасси может функционировать только как место для установки или также может использоваться для управления температурным режимом (в приложениях с более высокой мощностью). Реле также может быть прикреплено к печатной плате для обеспечения устойчивости.

Как указать реле
1.Каковы требования к переключению: какое напряжение? Какая сила тока переключается?
2. Напряжение катушки: переменный или постоянный источник питания? Какое напряжение доступно для питания катушки?
3. Каково расположение контактов:
— Контакты формы A
— Контакты формы B
— Контакты формы C
4. Сколько полюсов требуется? (количество переключаемых цепей)
5. Тип монтажа:
— Монтаж на поверхности
— Печатная плата
— Съемная розетка
— Съемная клеммная колодка
— Верхнее крепление
— Верхнее крепление — Печатная плата

Что такое реле? Как работает реле и различные типы реле

Реле можно найти повсюду, от небольшого контроллера светофоров до сложной высоковольтной распределительной станции.В общем, реле такие же, как и любой другой переключатель, который может либо включать, либо разрывать соединение, то есть может либо соединять две точки, либо отключать их, поэтому реле обычно используются для включения или выключения электронной нагрузки. Но это очень обобщенное утверждение, существует множество типов реле , и каждое реле ведет себя по-разному, в зависимости от его применения, одним из наиболее часто используемых реле является электромеханическое реле , и поэтому мы сосредоточимся на нем больше. эта статья.Несмотря на различия в конструкции, основной принцип работы реле одинаков, поэтому давайте подробнее обсудим основные принципы работы реле и более подробно рассмотрим его конструкцию

Что такое реле?

Реле — это электромеханическое устройство, которое можно использовать для включения или отключения электрического соединения. Он состоит из гибкой движущейся механической части, которой можно управлять электронно с помощью электромагнита, в основном, реле похоже на механический переключатель, но вы можете управлять им с помощью электронного сигнала, а не вручную включать или выключать.Опять же, принцип работы реле подходит только для электромеханического реле.

Существует множество типов реле , и каждое реле имеет свое собственное применение, стандарт, и обычно используемое реле состоит из электромагнитов, которые обычно используются в качестве переключателя. Словарь говорит, что реле означает акт передачи чего-либо от одного объекта к другому , то же значение может быть применено к этому устройству, потому что сигнал, полученный с одной стороны устройства, управляет операцией переключения на другой стороне. Таким образом, реле — это переключатель, который управляет цепями (размыканием и замыканием) электромеханически. Основная операция этого устройства заключается в включении или выключении контакта с помощью сигнала без участия человека. Он в основном используется для управления цепью высокой мощности с использованием сигнала низкой мощности. Как правило, сигнал постоянного тока используется для управления цепью, которая управляется высоким напряжением, например, управление бытовой техникой переменного тока с помощью сигналов постоянного тока от микроконтроллеров.

Строительство реле и его эксплуатация:

На следующем рисунке показано внутреннее оформление реле и его конструкция.

На кожухе размещен сердечник с намотанными на него медными обмотками (образующими катушку).Подвижный якорь состоит из пружинной опоры или конструкции, подобной стойке, соединенной с одним концом, и металлического контакта, соединенного с другой стороной, все эти устройства размещены над сердечником так, что, когда катушка находится под напряжением, она притягивает якорь. Подвижный якорь обычно рассматривается как общий вывод, который должен быть подключен к внешней схеме. Реле также имеет два контакта, а именно: , , нормально замкнутый и нормально разомкнутый (NC и NO), , нормально замкнутый штифт подключен к якорю или общей клемме, тогда как нормально разомкнутый штифт остается свободным (когда катушка не находится под напряжением. ).Когда катушка находится под напряжением, якорь перемещается и подключается к нормально разомкнутому контакту до тех пор, пока не появится ток через катушку. Когда он обесточен, он возвращается в исходное положение.

Общая схема реле показана на рисунке ниже

Что внутри реле — Разборка

Электромеханическое реле в основном сконструировано с использованием нескольких механических частей, таких как электромагнит, подвижный якорь, контакты, ярмо и пружина / рама / стойка, эти части показаны на внутренних изображениях реле ниже. Все они логически организованы и образуют реле.

Здесь мы объяснили внутренних механических частей реле :

Электромагнит: Электромагнит играет важную роль в работе реле . Это металл, не обладающий магнитными свойствами, но его можно превратить в магнит с помощью электрического сигнала. Мы знаем, что когда ток проходит по проводнику, он приобретает свойства магнита.Таким образом, когда металл намотан медной проволокой и приводится в действие достаточным источником питания, этот металл может действовать как магнит и притягивать металлы в пределах своего диапазона.

Подвижный якорь: Подвижный якорь — это простая металлическая деталь, которая балансируется на шарнире или стойке. Это помогает установить или разорвать соединение с подключенными к нему контактами.

Контакты: Это проводники, которые существуют внутри устройства и подключены к клеммам.

Ярмо: Это небольшая металлическая деталь, закрепленная на сердечнике, чтобы притягивать и удерживать якорь, когда катушка находится под напряжением.

Пружина (опция): Некоторым реле не нужна пружина, но если она используется, она подключается к одному концу якоря, чтобы обеспечить его легкое и свободное движение. Вместо пружины можно использовать металлическую подставку.

Принцип работы реле

Теперь давайте разберемся, как реле работает в нормально замкнутом состоянии и нормально разомкнутом состоянии.

Реле в НОРМАЛЬНО ЗАКРЫТОМ состоянии:

Когда на сердечник не подается напряжение, он не может генерировать магнитное поле и не действует как магнит. Следовательно, он не может притягивать подвижную арматуру. Таким образом, само исходное положение — это якорь, подключенный в нормально закрытом положении (NC).

Реле в НОРМАЛЬНО ОТКРЫТОМ состоянии:

Когда на сердечник подается достаточное напряжение, он начинает создавать вокруг него магнитное поле и действует как магнит. Поскольку подвижный якорь находится в пределах своего диапазона, он притягивается к магнитному полю, создаваемому сердечником, поэтому положение якоря изменяется. Теперь он подключен к нормально разомкнутому контакту реле, и внешняя цепь, подключенная к нему, работает по-другому.

Примечание: Функциональность внешней цепи зависит от подключения к контактам реле.

Итак, наконец, мы можем сказать, что когда катушка находится под напряжением, якорь притягивается, и можно увидеть действие переключения, если катушка обесточена, она теряет свои магнитные свойства, и якорь возвращается в исходное положение.

Вы можете проверить работу реле в реальном времени в анимации ниже:

Различные типы реле:

Помимо электромагнитного реле, существует множество других типов реле , которые работают по другим принципам. Его классификация выглядит следующим образом:

Типы реле по принципу действия

Когда два разных материала соединяются вместе, они образуют биметаллическую полосу.Когда эта полоса находится под напряжением, она имеет тенденцию изгибаться, это свойство используется таким образом, что природа изгиба обеспечивает соединение с контактами.

С помощью нескольких механических частей и на основе свойств электромагнита соединение выполняется с контактами.

Вместо механических частей, таких как электротермические и электромеханические реле, используются полупроводниковые устройства. Таким образом, скорость переключения устройства можно сделать проще и быстрее. Основными преимуществами этого реле являются его больший срок службы и более быстрое переключение по сравнению с другими реле.

Это комбинация электромеханических и твердотельных реле.

Типы реле в зависимости от полярности:

Они похожи на электромеханические реле, но в них есть как постоянный магнит, так и электромагнит, движение якоря зависит от полярности входного сигнала, подаваемого на катушку. Используется в приложениях телеграфии.

Катушка в этих реле не имеет полярности, и ее работа остается неизменной даже при изменении полярности входного сигнала.

комбинаций ударов и бросков:

Выключатели

также можно классифицировать по количеству комбинаций полюсов и переключателей. Полюс можно рассматривать как входной зажим и подвижную часть, подключенную к нему, тогда как бросок можно рассматривать как выходной зажим. Его классификация выглядит следующим образом:

Однополюсное, одноходовое реле (SPST):

Он состоит только из одного шеста и одного броска.Обычно путь либо закрыт, либо открыт (остается нетронутым для любого терминала). Нажимная кнопка — лучший пример этого типа. Когда мы нажимаем кнопку, контакт находится в закрытом положении, а при отпускании контакт находится в открытом положении, что можно понять из изображения ниже.

Однополюсное, двухходовое реле (SPDT):

Этот тип переключателей состоит только из одного полюса, но имеет два положения. Таким образом, контакт всегда устанавливается на любой из выводов.В качестве примера можно рассмотреть ползунковый переключатель. Ползунок всегда подключен к любому из контактов, т.е. замкнутый путь всегда существует, если оба контакта подключены к цепи.

Двухполюсное, одноходовое реле (DPST):

Имеет две шесты и бросок. Его контакты либо разомкнуты, либо замкнуты, что делается одновременно. Тумблер работает на этом свойстве. Когда переключатель переводится из одного положения в другое, оба контакта перемещаются одновременно.

Двухполюсное, двухходовое реле (DPDT):

Этот тип переключателей имеет два полюса, но отдельный полюс имеет два положения. Таким образом, это называется двойным ходом, и действие переключения выполняется одинаково и одновременно для обоих полюсов. Переключатель на стандартном триммере имеет DPDT, потому что, когда мы заряжаем триммер и когда переключатель на триммере находится в состоянии ВКЛ, он автоматически прекращает зарядку, что означает, что переключатели в цепи зарядки внутренне размыкаются.

Применение реле:

Применение реле безгранично, его основная функция заключается в управлении цепью высокого напряжения (цепь 230 В переменного тока) с помощью источника питания низкого напряжения (напряжение постоянного тока).

  • Реле используются не только в больших электрических цепях, но также используются в компьютерных цепях для выполнения в них арифметических и математических операций.
  • Используется для управления переключателями электродвигателя.Чтобы включить электродвигатель, нам потребуется питание 230 В переменного тока, но в некоторых случаях / приложениях может возникнуть ситуация, когда двигатель будет включен с напряжением питания постоянного тока. В этих случаях можно использовать реле.
  • Автоматические стабилизаторы — одно из применений реле. Когда напряжение питания отличается от номинального, набор реле определяет колебания напряжения и управляет цепью нагрузки с помощью автоматических выключателей.
  • Используется для выбора цепи, если в системе существует более одной цепи.
  • Используется в телевизорах. Внутренняя схема старого телевизора с кинескопом работает с напряжением постоянного тока, но кинескопу требуется очень высокое напряжение переменного тока, чтобы включить кинескоп от источника постоянного тока, мы можем использовать реле.
  • Используется в контроллерах светофоров, регуляторах температуры.

Что такое защитные реле? — Описание и принцип действия реле защиты

Защитное реле работает как чувствительное устройство, оно определяет неисправность, затем определяет ее положение и, наконец, подает команду на отключение выключателю.Автоматический выключатель после получения команды от защитного реле отключит неисправный элемент.

Благодаря быстрому устранению неисправности с помощью быстродействующего защитного реле и соответствующего автоматического выключателя, повреждение устройства уменьшается, а возникающие в результате опасности, такие как пожар, риск для жизни уменьшается, за счет удаления особенно неисправной секции.

Но непрерывность питания сохраняется, хотя секция остается исправной, благодаря быстрой очистке неисправности время возникновения неисправности сокращается, и, следовательно, система может быть восстановлена ​​в нормальное состояние раньше.Следовательно, предел стабильности переходного состояния системы значительно улучшен, предотвращается необратимое повреждение оборудования и возможность развития самого простого короткого замыкания, такого как однофазное замыкание на землю, в наиболее серьезное замыкание, такое как двойное замыкание фазы на землю. уменьшен.

Неисправность может быть уменьшена только в том случае, если защитное реле является надежным, обслуживаемым и достаточно чувствительным, чтобы различать нормальное и ненормальное состояние. Реле должно срабатывать при возникновении неисправности и не должно срабатывать, если неисправности нет.Некоторые реле используются для защиты энергосистемы. Некоторые из них являются первичной эстафетой, что означает, что они являются первой линией защиты. Такие реле обнаруживают неисправность и посылают сигнал соответствующему автоматическому выключателю для отключения и устранения неисправности.

Неисправность не может быть устранена, если автоматический выключатель не срабатывает или реле неправильно работает. Неисправность реле происходит по трем причинам, таким как неправильная настройка, плохие контакты и разрыв цепи в катушке реле. В таких случаях вторая линия защиты обеспечивается резервными реле.Резервное реле имеет более длительное время работы, даже если они обнаруживают неисправность вместе с первичными реле.

Для достижения желаемой надежности сеть энергосистемы разделена на две разные зоны защиты. Общая защита системы разделена на разные зоны защиты. Это защита генератора, защита трансформатора, защита шины, защита линии передачи и защита фидера. Реле, используемое для защиты аппаратуры и линий передачи:

  • Реле максимального тока
  • Реле минимальной частоты
  • Реле направления
  • Тепловые реле
  • Реле последовательности фаз
    • Реле обратной последовательности фаз
    • Реле прямой последовательности
  • Реле расстояния или импеданса
    • Реле фазового сопротивления
    • Реле углового сопротивления
    • Ом (или реактивное сопротивление) Реле
    • Реле углового сопротивления
    • Смещение реле Mho или реле с ограничениями
  • Контрольные реле
    • Реле пилот-сигнала несущего канала или СВЧ-пилот-реле

Реле защиты не исключают возможность возникновения неисправности в энергосистеме, а их схемные действия начинаются только после того, как неисправность возникла в системе.Основными характеристиками хорошей релейной защиты являются ее надежность, чувствительность, простота, скорость и экономичность. Для ознакомления с защитным реле мы должны понимать некоторые важные термины.

Активизирующая величина — Это электрическая величина, которая представляет собой слияние напряжения или тока или только напряжения или тока, необходимое для работы реле.

Цепь отключения — это цепь, которая управляет выключателем для размыкания и включает катушку отключения, контакты реле, питание вспомогательной батареи выключателя и т. Д.

Характеристика Количество — Предназначена для определения срабатывания реле. Некоторые реле имеют дифференцированный отклик на одну или несколько величин, называемых характеристической величиной.

Рабочее усилие или крутящий момент — Это сила, которая стремится замкнуть контакты реле.

Сдерживающая сила или крутящий момент — Это сила или крутящий момент, которые противодействуют крутящему моменту и стремятся прервать замыкание контактов реле.

Настройка — это фактическое значение возбуждающей величины, при которой реле работает при заданных условиях.

Потребляемая мощность реле — это значение мощности, потребляемой цепью реле при номинальном токе или напряжении, выраженное в ВА для переменного тока и в ваттах для постоянного тока.

Подъем — Считается, что реле срабатывает, когда оно перемещается из выключенного положения в положение включения, или срабатывание реле называется срабатыванием реле.

Рабочее реле или реле срабатывания — Это значение срабатывающей величины (тока или напряжения), которая находится на пороге, выше которого реле срабатывает и замыкает свои контакты.Если ток в реле меньше значения срабатывания, реле не срабатывает, а выключатель срабатывает от него, остается в замкнутом положении.

Уровень отключения или сброса — Это значение тока или напряжения и т. Д., Ниже которого реле размыкает свои контакты и возвращается в исходное положение. Отношение отпускаемого напряжения или значения сброса к значению срабатывания или рабочего значения называется коэффициентом отпускания или сброса.

Быстрое значение — задается временем, которое проходит между моментом, когда ток или напряжение превышает значения срабатывания срабатывания, до момента, когда контакты реле замкнуты.

Время возврата — Это время, которое проходит между моментом, когда ток или напряжение (управляющая величина) становятся меньше, чем значение сброса в то время, когда контакты реле замкнуты.

Seal-in-coil — Эта катушка не позволяет контактам реле размыкаться, когда через них протекает ток.

Время перерегулирования — это время, в течение которого сохраненная рабочая энергия рассеивается после того, как характеристическая величина была внезапно восстановлена ​​с заданного значения до значения, которое оно имело в исходном положении реле.

Время устранения неисправности — Это время между наличием неисправности и моментом окончательного гашения дуги в автоматическом выключателе называется временем устранения неисправности.

Время выключателя — Время между прекращением повреждения и окончательным гашением дуги в автоматическом выключателе называется временем выключателя.

Время реле — Интервал между наличием неисправности и замыканием контактов реле называется временем реле.

Зона действия — определяется как предельное расстояние, покрываемое защитой, неисправности, выходящие за пределы которого не находятся в пределах досягаемости защиты, и должны перекрываться другим реле.

Принцип действия реле защиты

Работа реле зависит либо от электромагнитного притяжения, либо от электромагнитной индукции. Реле электромагнитного притяжения имеет соленоид, который притягивается к полюсам электромагнита. Это реле работает как от источника переменного, так и от постоянного тока.

В реле типа электромагнитной индукции используется асинхронный двигатель, внутри которого крутящий момент создается за счет процесса электромагнитной индукции.Такой тип реле работает только от переменного тока.

Принцип действия системы защиты

Основной принцип работы системы защиты:

Основной принцип работы системы защиты — Каждое реле в схеме защиты выполняет определенную функцию и определенным образом реагирует на определенный тип изменения параметров цепи. Например, один тип реле может срабатывать, когда ток превышает определенную величину, в то время как другой может сравнивать ток и напряжение и работать, когда отношение V / 1 меньше заданного значения.Первое реле известно как реле перегрузки по току , а второе реле с пониженным сопротивлением .

Точно так же различные комбинации этих электрических величин могут быть разработаны в соответствии с требованиями в конкретной ситуации, потому что для каждого типа и места отказа есть некоторые отличительные различия в этих величинах, и существуют различные типы оборудования защитных реле, каждое из которых разработан, чтобы распознавать конкретное различие и действовать в ответ на него.

Экономические соображения:

В повседневной жизни нам хорошо известно, что существует экономический предел суммы, которую можно потратить на различные виды страхования для защиты жизни и имущества. Точно так же в энергосистеме существует экономический предел суммы, которая может быть потрачена на защиту системы. Обычно это очень сложное дело, поскольку вероятность отказа или неисправности является функцией компонента, местоположения, времени и т. Д. Все эти факторы могут привести к различным альтернативам для одной и той же проблемы; и выбор должен быть сделан с учетом экономической целесообразности.

Стоимость защиты связана со стоимостью защищаемого растения и увеличивается с увеличением стоимости растения. Обычно защитное снаряжение не должно стоить более 5% от общей стоимости. Однако, когда устройство, которое необходимо защитить, имеет первостепенное значение, такое как генератор или главная линия передачи, экономические соображения часто подчиняются надежности. В таблице 1.3 показаны средние затраты в единицах на контур.

Основная терминология, используемая в защитных реле и коммутационных устройствах:

Ниже мы определяем некоторые важные термины, используемые при изучении защитных реле и коммутационных устройств.

Реле защиты. Электрическое устройство, предназначенное для отключения части электроустановки или для подачи сигнала тревоги в случае ненормального состояния или неисправности.

Единица или Элемент. Автономный релейный блок, который вместе с одним или несколькими другими релейными блоками выполняет сложную релейную функцию, например направленный блок в сочетании с блоком максимального тока дает направленное реле максимального тока.

Количество возбуждения. Электрическая величина, то есть ток или напряжение, отдельно или в сочетании с другими электрическими величинами, необходимыми для функционирования реле.

Характеристика Кол-во. Величина, на которую рассчитано реле, например, ток в реле максимального тока, полное сопротивление в реле полного сопротивления, фазовый угол в направленном реле и т. д. Некоторые реле имеют откалиброванный отклик на одну или несколько величин, такие величины называются характеристическими величинами.

Настройка. Фактическое значение возбуждающего или характеристического значения, при котором реле рассчитано на работу в данных условиях.

Энергопотребление (нагрузка). Мощность, потребляемая цепями реле при номинальном токе или напряжении. Он выражается в вольт-амперах для переменного тока. и ватт для постоянного тока. в положение «включено». Значение характеристической величины, выше которой происходит это изменение, называется значением срабатывания.

Пропадание или сброс. Считается, что реле отключается, когда оно перемещается из включенного положения в выключенное. Значение характеристической величины, ниже которой происходит это изменение, называется значением отпускания или сброса.

Время работы. Время, которое проходит между моментом применения характеристической величины, равной значению срабатывания, и моментом, когда реле срабатывает своими контактами.

Время возврата. Время, за которое сработавшее реле возвращается в исходное положение в результате заданного внезапного изменения характеристической величины, отсчитывается от момента, когда происходит изменение.

Время превышения. Время, в течение которого накопленная рабочая энергия рассеивается после того, как характеристическая величина была внезапно восстановлена ​​с заданного значения до значения, которое она имела в исходном положении реле.

Характеристический угол. Фазовый угол, при котором заявлены рабочие характеристики реле.

Характеристики (реле в установившемся состоянии). Геометрическое положение срабатывания или сброса при нанесении на график. В некоторых реле две кривые совпадают и становятся точкой баланса или нулевого крутящего момента.

Реле усиления. Реле, запитываемое контактами главного реле, и его контакты параллельны контактам главного реле, освобождает их от токоведущей нагрузки. Пломбированные контакты обычно имеют более высокий номинальный ток, чем у главного реле.

Уплотнение реле. Аналогично усиливающему реле, описанному выше, за исключением того, что оно подключено, чтобы оставаться до тех пор, пока цепь его катушки не будет прервана переключателем на автоматическом выключателе.

Первичные реле. Те, которые подключены непосредственно к защищаемой цепи.

Вторичные реле. Те, которые подключены к защищаемой цепи через трансформаторы тока и напряжения ее рабочей цепи, чтобы помочь другому реле в выполнении своей функции. Вспомогательное реле может быть мгновенным или иметь временную задержку и может работать в больших пределах характеристической величины.

Реле резервного копирования. Реле, которое обычно срабатывает после небольшой задержки, если обычное реле не срабатывает, чтобы отключить свой автоматический выключатель.Резервное реле действует как вторая линия защиты.

Согласованность. Точность, с которой реле может повторять свои электрические или временные характеристики.

Флаг или цель. Устройство, используемое для индикации срабатывания реле, обычно с пружинным или гравитационным управлением.

Вылет. Дистанционный предел зоны защиты, обеспечиваемой реле, используемым в основном вместе с дистанционными реле, чтобы указать, насколько далеко по линии простирается зона срабатывания реле.

Превышение или недостижение. Ошибки в измерении реле, приводящие к неправильной работе или отказу от работы соответственно.

Блокировка. Предотвращение срабатывания защитного реле из-за его собственных характеристик или из-за дополнительного реле.

0 comments on “Реле напряжения устройство и принцип действия: Реле напряжения. Виды и работа. Применение и устройство

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
