Розетка с подрозетником – То, что вам не скажут про подрозетники в магазине – какие выбрать Legrand или Schneider Electric?

Если с покупкой и установкой самих розеток всё более менее понятно (выбрали дизайн, тип сети, определились с ценой), то с подрозетниками начинаются проблемы. Типов электрических коробов для розеток на рынке очень много. По-идее выбор не должен быть сложным, ведь это всего лишь кусок пластика, но неосмотрительные покупки могут закончиться проблемами как во время установки розеток или переключателей в них, так и просто переплаты за вещь, которая оказалась не нужна (не подошло по типу и размеру).

Да практический каждый электрик допускал ошибки с ними, которые стоят немало нервов и времени при выполнении электромонтажных работ. Именно от их расхода редакция 2Схемы.ру вас предохранит, выложив этот большой справочный материал.

Давайте взглянем на самые популярные скрытые электрические коробы, используемые главным образом для сборки электрических розеток, выключателей освещения и телекоммуникационных гнезд (интернет, ТВ). По ходу дела постараемся ответить на все возможные возникающие вопросы и показать нужные для выбора и монтажа подрозетников фото.

Насколько глубокие бывают подрозетники?

• 40 мм (мелкие)
• 60 мм (глубокие)
• 80 мм (большая глубина)

Есть несколько факторов, которые влияют на выбор такой банки с соответствующей глубиной:

• Дополнительные элементы — если розетка / переключатель должен быть установлен в коробке без дополнительных элементов, таких как электрические разъемы, реле или диммеры, достаточно 40 мм. Для квалифицированного электрика установка в них 40 миллиметровых переключателей не проблема, но для тех, кто редко выполняет подобную деятельность, лучше взять по-глубже. Если вы планируете добавить промежуточный элемент (реле, диммер), необходимо использовать короб глубиной не менее 60 мм.
• Материалом из которого изготовлены ​​стены часто выступает железобетон. Сверлить или долбить его тяжело. В этом случае следует рассмотреть возможность покупки подрозетника 40 мм.
• Толщина стены
  — если имеется стена толщиной 50 мм, установка 60-мм банки будет проблематична.

В общем если позволяют стены, стоит покупать подрозетники с глубиной не менее 60 мм, даже если в этом нет необходимости, дополнительное пространство в банке может быть полезно в будущем при доработках или переделках.

Как выбрать одиночный подрозетник?

Сейчас мы расскажем об электрических коробках с простейшей конструкцией и естественно самой низкой ценой всех представленных в продаже.

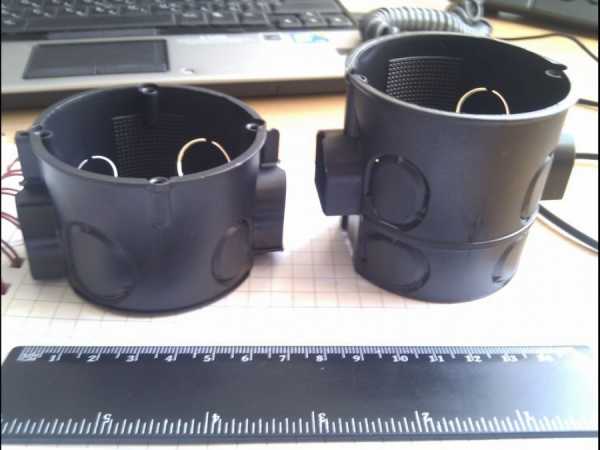

На рисунках ниже показаны коробы с глубиной 40 мм и 60 мм.

В одном подрозетнике нет никаких дополнительных элементов для соединения с другими, поэтому размещение двух одиночных рядом друг с другом для установки розеток в двойном исполнении требует большой точности.

На нижней части пластиковой банки могут быть четыре элемента, подготовленные — в зависимости от потребностей — для отлома (например, с плоскогубцами) и прохождения проводов. Аккуратнее с этим, потому что пластик может треснуть.

Стандартная коробка имеет два винта, которые могут быть полезны при установке розетки / переключателя. Способ их использования и сборки показан в статье о замене электрической розетки.

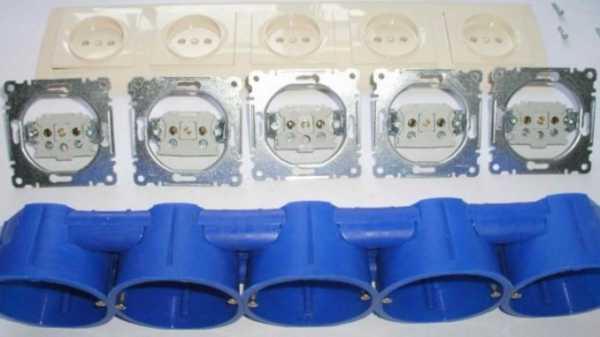

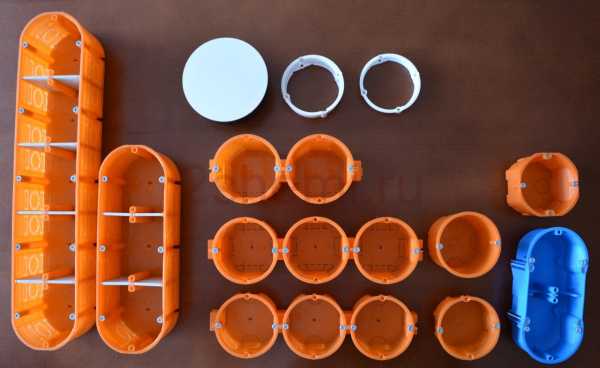

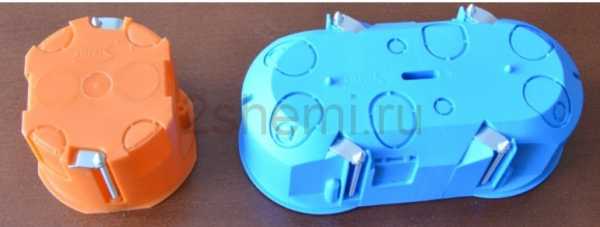

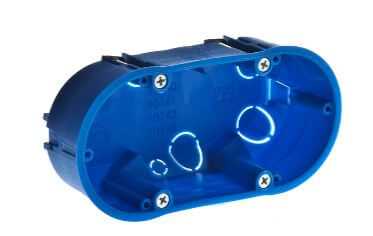

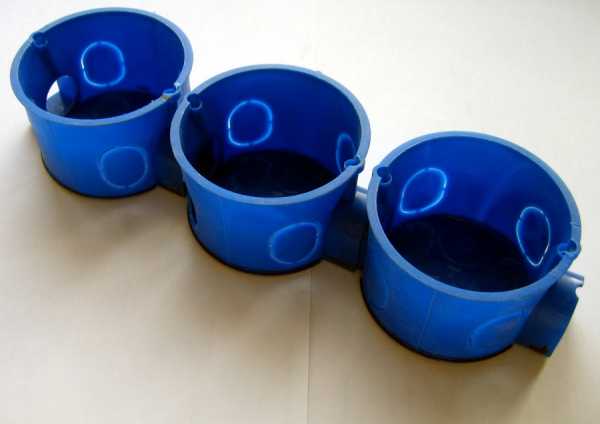

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

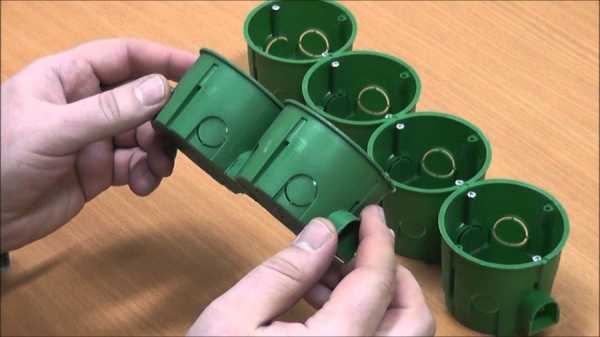

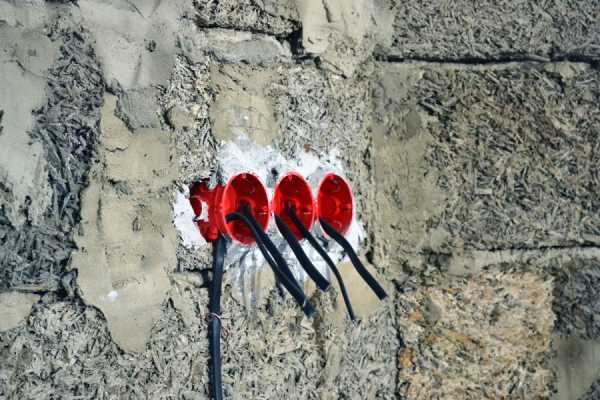

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

При необходимости без проблем можете соединить банки различной глубины.

Покупать ли подрозетник на несколько элементов?

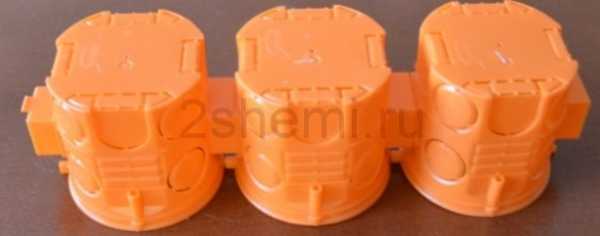

Групповой подрозетник является скрытым элементом, в котором можно устанавливать от 2 до 5 (в зависимости от типа) выключателей или розеток.

Основным преимуществом этого решения является удобство. Здесь нет необходимости ничего вырезать, нет необходимости уделять особое внимание тому, находятся ли отдельные переключатели по прямой линии и отделены ли отсеки друг от друга.

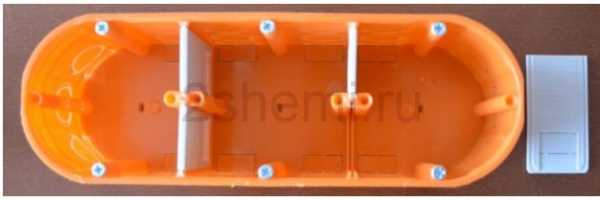

Конечно конструкция эта не супер жесткая, теоретически существует вероятность того, что после установки между первым и пятым отсеком появится определенная нелинейность, но она по-прежнему является лучшим решением, чем одиночные короба.

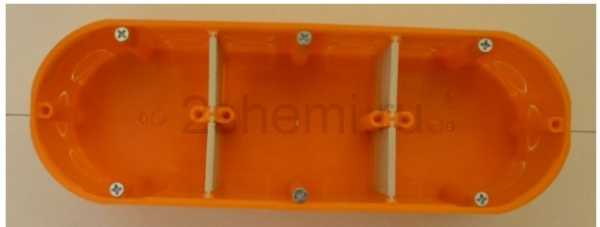

С нижней стороны виден ряд потенциальных кабельных вводов в виде готовых к отрыву пластин (16 на 4 отсека, 8 вверху и 8 внизу).

Когда дело доходит до прокладки кабелей между отсеками, просто удалите пластик разделяющий отсеки и пропустите провода в отверстия.

Этот пластик также имеет разрушаемые элементы, поэтому после прохождения проводов его можно снова собрать в любой комбинации.

Как установить короб ровно

Дополнительным преимуществом которое также присутствует во многих типах распределительных коробок, является возможность нанесения на стену точных обозначений, где должны быть просверлены отверстия для крепежа короба.

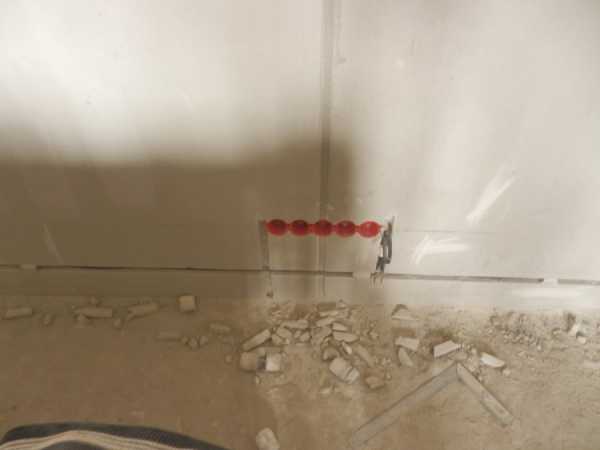

Рисуем горизонтальную или вертикальную линию на стене, используя уровень и карандаш.

Прикладываем подрозетник к линии таким образом, чтобы проведённая линия была видна в каждом из отверстий, расположенных посередине отсеков.

Отмечаем точки в каждом отсеке карандашом.

И получаем точные пометки для сверления отверстий в стене.

Главный недостаток такого решения — цена. Придётся заплатить более чем в два раза больше, чем за комплект из стольких-же одиночных распределительных коробок с одинаковыми параметрами. На фоне общих расходов по ремонту эта стоимость может показаться незначительной, но тут уже каждый решает себе стоит ли платить дополнительные деньги.

Какие подрозетники нужны для гипсокартона?

Установка стандартных подрозетников в стене из гипсокартона не является лучшим решением. Разумеется, можно посадить их на клейкий раствор в плите, однако это не является ни прочным, ни эстетическим решением.

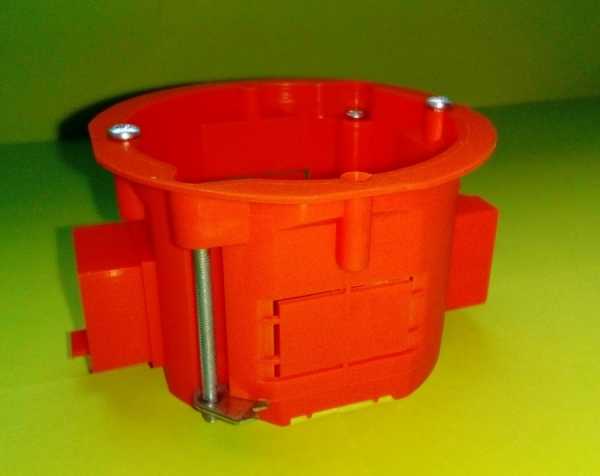

Короба, предназначенные для таких материалов, имеют дополнительные винтовые элементы с вкладками.

Кроме набора винтов с прикрепленными язычками такие банки не выделяются ничем особенным, там тоже есть в разных местах коробки отламывющиеся пластмассовые детали для ввода проводов.

Затянув винт, язычок перемещается к поверхности банки. После вставки банки в отверстие просверленное в пластине гипсокартона и затягивании винта, в какой-то момент язычки прижмут её изнутри, фиксируя банку в отверстии.

По цене такие подрозетники чуть дороже, чем обычные распределительные короба, но тут альтернативы мало.

Как углубить подрозетник?

Чтобы не пришлось покупать новые более глубокие банки, если в стене позволяет место приобретите так называемые углубляющие кольца. Они доступны в двух стандартных глубинах, 12 и 24 мм.

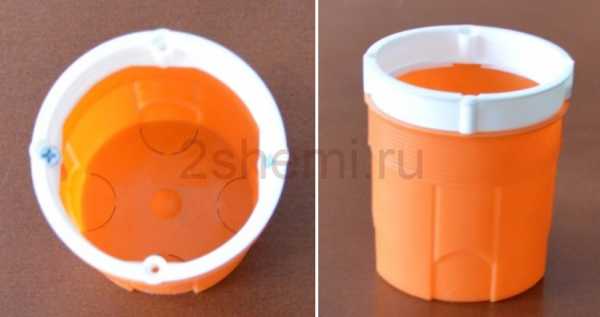

Кольцо монтируется сверху коробки с помощью винтов, входящих в комплект. Эти винты не могут быть использованы одновременно для сборки сетевого гнезда / выключателя, поэтому закупайте дополнительные винты при покупке колец.

Кроме того на рынке есть негорючие и не содержащие вредных веществ короба. В случае пожара они не выделяют вредных веществ.

Также в продаже существует множество специализированных коробов произвольного профиля, например где можно разместить большое количество электронных компонентов. Но это уже экзотика. В подавляющем большинстве случаев, достаточно для установки розеток и выключателей указанных тут обычных подрозетников.

Если вы хотите что-то добавить к сказанному выше, задать вопрос или оставить комментарий — пишите в поле ниже.

2shemi.ru

Подрозетники: размеры, виды, различия

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).

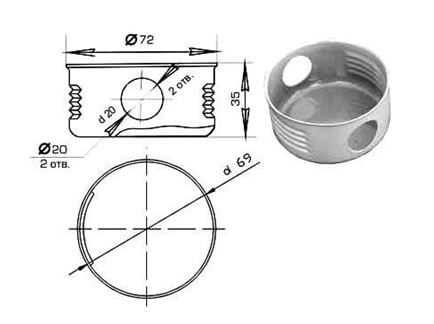

2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.

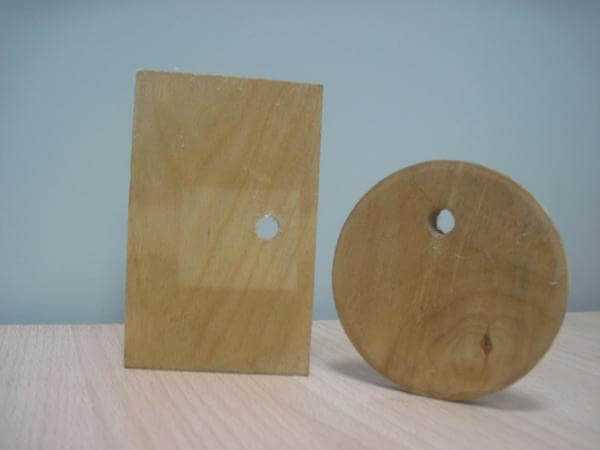

3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

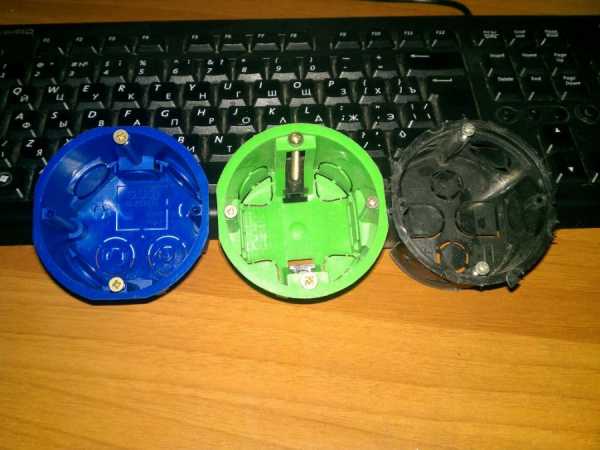

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

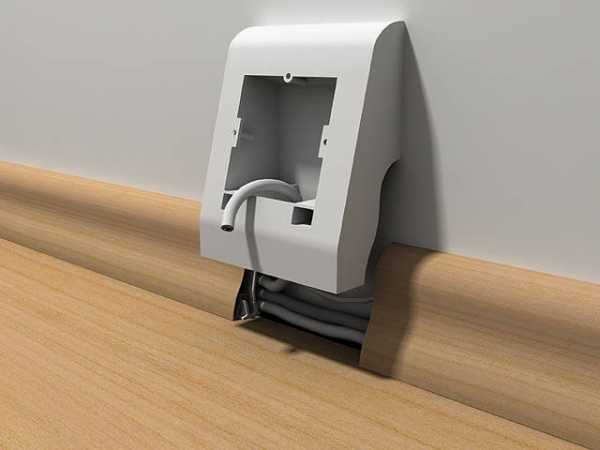

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

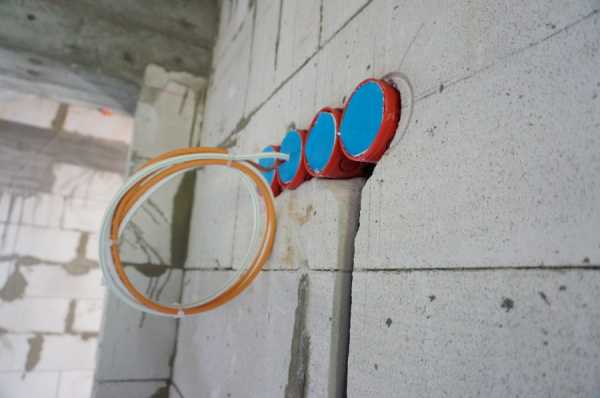

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

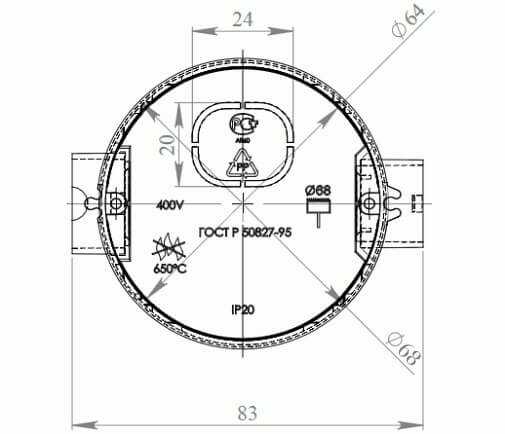

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

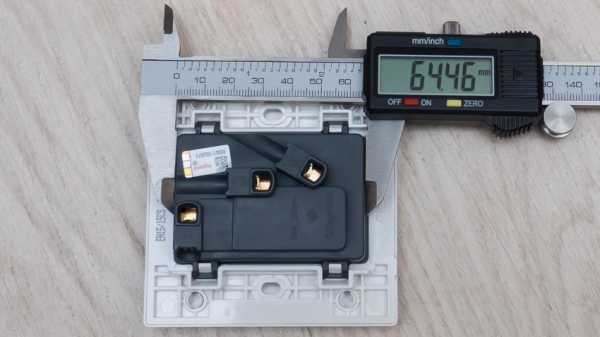

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

samelectrik.ru

О розетках, выключателях и других установочных компонентах.

Поставить новую розетку или поменять выключатель — задачи не из сложных. В принципе, с ними справится любой, умеющий пользоваться отверткой. Существует множество мелочей, существенно облегчающих выбор и монтаж этих установочных изделий. Предлагаю ознакомиться с этой статьей, вполне вероятно, что вы узнаете что-то новое о простых вещах.

Два принципиально разных вида розеток

Одной из самых важных конструктивных особенностей является модульность — модульность либо есть, либо ее нет. По простому, модульность — это возможность поместить несколько электроточек в одну общую рамку, корпус. Совсем не важно, какая электроточка будет стоять рядом с соседней. Это может быть розетка и выключатель, две розетки и два выключателя, выключатель и терморегулятор теплого пола. Конфигурация установочных мест может быть различна, главное, чтобы они все были модульными и одного производителя, часто даже одной коллекции. Именно поэтому рекомендуется покупать все электроустановочные изделия за раз.

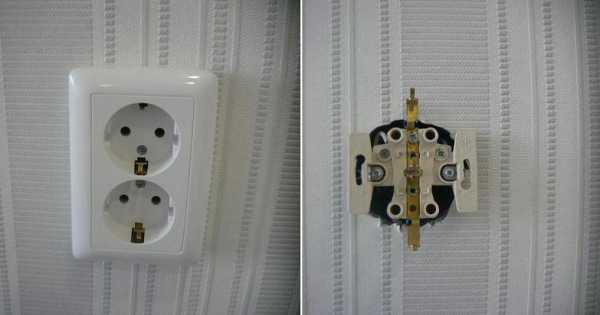

Розетки и выключатели, не обладающие модульностью, конечно могут устанавливаться рядом по несколько штук, но внешне они не будут вписываться в эстетический вид. Более того, если в стене установлено несколько подрозетников подряд по современным стандартам — не модульные розетки попросту не влезут. Каждая розетка будет закрывать своим корпусом часть пространства соседней.

Однако простые розетки дешевле стоят и при одиночной установке вполне прекрасно себя чувствуют. Другое дело эстетичный внешний вид — качественную, дорогую электрику делают, как правило, модульной. Иногда, простые розетки незаменимы, например когда нужно поставить двойную розетку в один подрозетник — такие модели простых розеток достаточно распространены.

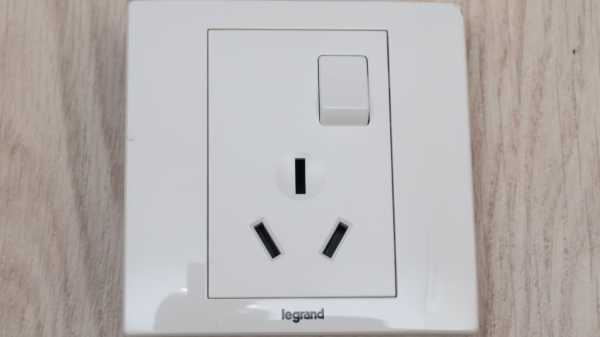

Отличить простую розетку/выключатель от модульной довольно просто — у простой середина и края крышки являются одним целым, в то время как у модульных четко различима середина и рамка, часто есть третья, средняя рамка.

Для модульных электроточек важны ровно установленные ряды подрозетников, ряды могут быть как горизонтальные, так и вертикальные. Так же имеет значение расстояние между подрозетниками — обычно они имеют возможность стыковки друг с другом, расстояние заданно производителем.

С заземлением или без?

Когда заземляющий провод заведен в подрозетник, таких вопросов не возникает. Однако до сих пор, сплош и рядом встречается электропроводка без земли. Выбирать розетку с землей или без — разницы никакой нет, в случае с заземляющим контактом, он просто будет не подключен. Современные вилки, как правило, подходят и к тем, и к тем.

Случается так, что при замене проводки, заземляющий проводник прокидывают во всех проводах, спаивают в коробках, выводят до щита. И если в щите защитный ноль (заземление) отсутствует — заземляющий конец новых проводов оставляют «висеть» до лучших времен, реконструкции электросетей. В таком случае, заземляющий провод в подрозетнике не стоит подключать к розетке. Иначе таким образом все приборы в доме будут соединены в один контур, который «висит» в щите. При неисправности одного прибора, на корпусе которого появился потенциал, это напряжение по заземлительному проводнику перейдет на корпуса всех остальных приборов. И «щипаться» будут все приборы с металлическими корпусами, открытыми элементами.

Высота от пола розеток и выключателей

На самом деле никаких четких правил по высоте установки нет ни в евростандартах, ни в Российских ПУЭ. Все утверждения носят рекомендательный характер. Если ориентироваться на европейские ремонты, розетки следуе располагать на высоте 30-40 см от пола (центр), выключатели 80-90 см от пола. Следует выбрать для себя более удобную высоту и использовать ее во всей квартире.

Подрозетники

Современная электрика подразумевает установку подрозетников под все розетки, выключатели и прочие установочные изделия (ТВ, интернет, телефон, термостат теплого пола). Уже давно в прошлом времена, когда для установки было достаточно отверстия в стене, отдаленно напоминающего окружность. При ремонте и реконструкции электропроводки настоятельно рекомендуется ставить подрозетники. В советские времена существовали металлические подрозетники — по возможности их следует удалять и ставить новые, под современные установочные компоненты они не очень подходят.

Конечно, новые розетки и выключатели можно установить и в круглое отверстие в стене без подрозетника, но это не надежная установка, все это дело быстро расшатывается.

Новые подрозетники следует устанавливать так, чтобы отверстия под винты были четко горизонтально или вертикально. Иначе обязательно возникнут трудности с ровной установкой розеток. Ряды из нескольких подрозетников должны составлять четкую горизонтальную или вертикальную линию, тогда все модули четко встанут в общую рамку.

Расстояние между соседними подрозетниками так же должно быть определенным. Нормальные подрозетники имеют специальные выступы по бокам для составления в группы, если таковых нет — эти подрозетники лучше устанавливать в одиночных местах.

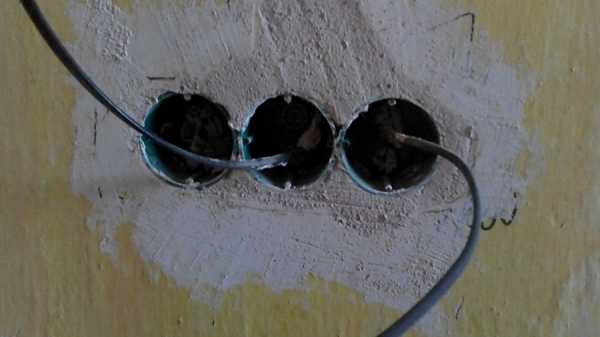

Для ровной установки подрозетников, после всех операций по штроблению, на стене размечаются все линии (оси) каждого подрозетника. Расстояние между центрами рядом стоящих подрозетников должно составлять 71 мм, чем большее количество подрозетников в ряду (не более пяти), тем с большей точностью следует выполнять этот интервал.

В бетоне, кирпиче и других твердых материалах подрозетники закрепляются гипсовой шпаклевкой, штукатуркой или алебастром. Алебастр удобен тем, что очень быстро твердеет и не дает подрозетнику «оплыть».

Для крепления в гипсокартоне, гипсоволкне, деревянной вагонке и прочих листовых материалах используются специальные подрозетники для гипсокартона. Для установки нескольких подрозетников в ряд, обязательно нужно преобрести дополнительные соединения, они должны иметься в продаже!

Установка без подрозетников

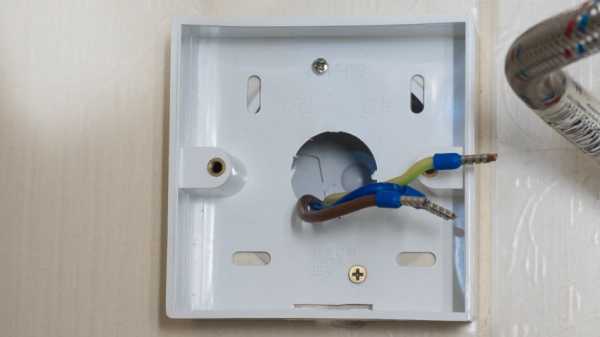

При мелкосрочном ремонте бывает, что нужно по быстрому поменять розетку/выключатель и времени на вмазывание подрозетников нет. Изделия придется устанавливать в то, что есть, в лучшем случае это советский металлический подрозетник, в худшем — просто дырка непонятной формы. В обоих случаях, зачастую распорных лапок розеток не достаточно, чтобы надежно «распереть» и зафиксировать изделие. Я в таком случае использую какие-либо накладки, например кусочки толстого линолеума, наклеив их в места «распирания» лапок на акриловый герметик.

Установка розеток

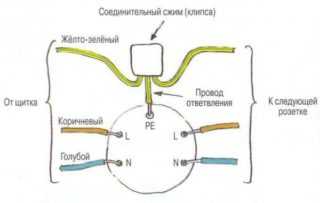

Несколько розеток в одной группе соединияются шлейфом — вводной провод заводится в клемму первой розетки, в эту же клемму заводится отрезок провода для второй и так далее. Следует использовать перемычки из тогоже типа провода, как и вводной — алюминий с алюминием или медь с медью. Однако лично я не имею ничего против того, чтобы на старой алюминиевой проводке делать перемычки медью — провода обжимаются клеммой и врят-ли появится плохой контакт. В любом случае клеммы нужно затягивать с приличным усилием.

Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были не слишком большими и позволяли беспрепятственно одеть рамку.

Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать. Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого не видно.

Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные розетки продают в упаковке с одиночными рамками — в этом случае нужно купить отдельную общую рамку. Если крышка розетки разделяется на три части — внутрение рамки берутся с одиночных и переставляются в общую рамку. Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует уделить внимание совместимости рамок с конкретными модулями!

Установка выключателей

Существенных отличий в монтаже копруса выключателей нет, главное сориентироваться с различными моделями кнопок, разобраться с защелкиванием пластиковой накладки под кнопками. Все эти мелочи легко осознать в процессе. Мы же обратим внимание на другие моменты.

Вот первый момент, где порой «тупят» даже опытные мастера — если положение вкл/выкл на установленном выключателе не соответствует привычному, откручивание и перекидывание проводов не поможет!. Нужно банально перевернуть весь выключатель, а рамку с кнопками оставить как есть.

Для Русского человека привычное положение клавиш: когда верх клавиши утоплен — свет горит, утоплен низ — свет выключен. Самое интересное, что видимо у европейцев наоборот: при установке выключателей, ориентируясь по надписи на металле, при нажатой вверх клавиши свет выключен. Здесь два выхода — привыкать к европейским стандартам или попросту устанавливать выключатели надписями вверх ногами! При этом крышки ставятся правильно в обоих случаях и не нарушают эстетику.

Для устранения последних сомнений скажу: в одноклавишных выключателях абсолютно не важно, как подключать два провода к двум клеммам!. Прошу не путать с двух и трех-клавишными выключателями! Исключение составляют выключатели с неоновой подсветкой.

У многоклавишных выключателей провода путать нельзя. Один контакт всегда общий и несколько индивидуальных, их количество соответствует числу клавиш. К общему подключается фаза, к остальным клеммам прикручиваются соответствующие проводники. Чтобы наверняка знать, какой проводник какой лампочке соответствует, перед установкой, при включенном электричестве следует аккуратно позамыкать фазу на другие проводники.

Часто бывает, что выключатели размыкают ноль вместо фазы. Манипуляциями с выключателями этого не исправить и придется делать по обстоятельствам: общий ноль, а фазы это группы.

При установке выключателей с подсветкой следует знать несколько моментов. Подсветка может стать причиной мигания или тусклого свечения светодиодных ламп. Если подсветка выключателя выполнена на неоновой лампе, а не на светодиоде — клавиши будут светиться только при правильном подключении фазы — она должна попадать на контакт с лампой. Другими словами, добиться свечения клавиш можно путем перекидывания проводов местами (не актуально для многоклавишных).

Установка в кафель

При установке в кафель любых розеток и выключателей ничего не меняется. Подрозетник обычно устанавливают до укладки плитки, потом лишь прорезают в кафеле круглое отверстие. Для прикручивания понадобятся саморезы, немного длиннее чем обычно.

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь, не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение клемной колодкой.

Какие бывают модули помимо розеток и выключателей?

В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи. Очень часто, продавцы в профессиональных магазинах электрики попросту не обладают должным опытом, да и прогресс развивается слишком быстро. Поищите в интернете, поспрашивайте на форумах, возможно вашей задумке есть готовое решение.

Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!

Смотрите так же другие статьи

yserogo.ru

схема монтажа, с заземлением и без, разновидности

Содержание статьи:

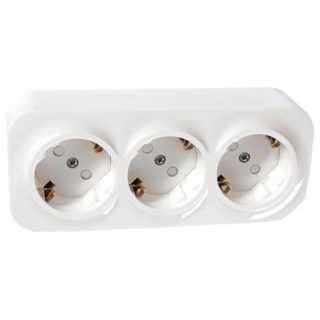

Комплект из трех розеток в одном корпусе обеспечивает подключение большого количества приборов к единому источнику питания. Трехмодульное устройство также сокращает число используемых проводов. Тройная розетка востребована на кухне, в спальне или рабочем кабинете.

Необходимость монтажа тройных розеток

Внутренняя тройная розетка

Применение трехмодульной розетки позволяет пользоваться бытовой техникой и электрическими приборами с комфортом. Совместный механизм отличается рядом преимуществ:

• низкая стоимость в сравнении с одномодульными изделиями;
• прочный и безопасный крепеж;
• отсутствие затрат на организацию дополнительной проводки;
• оперативность ремонта при поломках;
• быстрая и легкая установка.

При монтаже тройных устройств понадобится просверливать подрозетник на три модуля. Такой прием существенно сэкономит место в квартире и повысит функциональность электропроводки.

Разновидности изделий

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

• внутренние – подойдут, если в квартире скрытый тип проводки;
• внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
• встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

• лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
• пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

• универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
• экономичностью – потребуется минимум монтажных траншей и отверстий;
• простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
• скоростью разметки поверхности за счет одинаковых размеров изделий;
• возможностью одновременного управления источниками света и включения электроприборов.

При выходе из строя одного элемента нужно заменять весь блок.

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

• С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
• С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Подсоединение электроточек

Соединение подрозетников для тройной розетки

Подсоединять конструкцию следует с учетом сечения провода. При наружном монтаже проверяется способность проводки выдержать 3 потребителя. Наличие раздельных подрозетников предусматривает прокладку дополнительно кабеля по вертикали или горизонтали. После этих работ:

1. Раздельные подрозетники подключаются к зажимам кабеля и прижимаются при помощи клемм.
2. Концы проводников скручиваются внутрь прибора.
3. Устанавливается центральная деталь и фиксируется накладная крышка.

При установке розетки к существующей группе заменяется автомат.

Комплектующие для сборки

Розетка, подходящая на три посадочных гнезда, не всегда соответствует потребностям покупателя или отличается высокой стоимостью. Выходом из ситуации будет самостоятельная сборка блока из одномодульных изделий.

Сделать трехмодульник можно из внутренних частей стандартных розеток с показателем номинального тока 16 А. Накладные рамки убираются, остальные элементы сажаются в специальную накладку с тремя нишами. Получается цельный блок.

Установка подрозетника

Использование тройной розетки на кухне

Монтаж блока начинается после выбора места расположения конструкции:

• на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
• в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
• при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Работы по установке выполняйте до чистовой отделки помещения.

Разметка поверхности стены

Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
2. Штробу ведут строго по вертикали или горизонтали.
3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
4. Остатки бетона удаляются зубилом.
5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
6. На задней части корпуса подрозетника проделываются три отверстия под провода.
7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Допустимое сечение кабеля под розетку – не меньше 2,5 мм2.

Фиксация подрозетника в бетонной стене

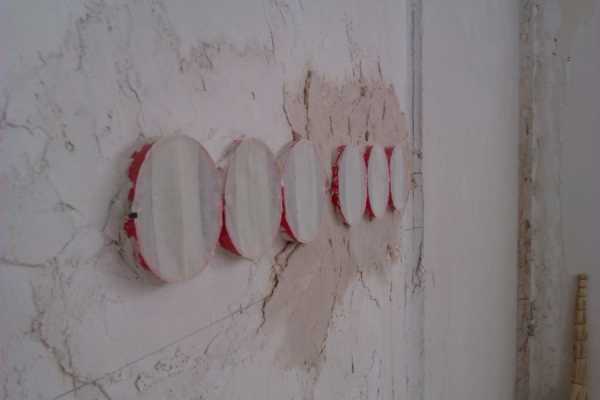

Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Перед посадкой розетки на алебастр проверьте горизонтальность и вертикальность крепежных винтов.

Подключение тройных розеток

Схема подключения тройной розетки

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

1. Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
2. Индикаторной отверткой находят фазу и нейтраль.
3. Выключают питание от щитка.
4. Проделывают перемычки от одного розеточного механизма к другому.
5. Кабель защиты подкидывают на контакты заземления (желто-зеленые).
6. Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
7. Соединения фиксируют при помощи винтов.
8. Жилы скручивают внутрь короба.
9. Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без

Схема подключения розетки с заземлением

Тройную розетку в один подрозетник при наличии заземления подключают так:

1. Обесточивание помещения и проверка поступления тока индикаторной отверткой.

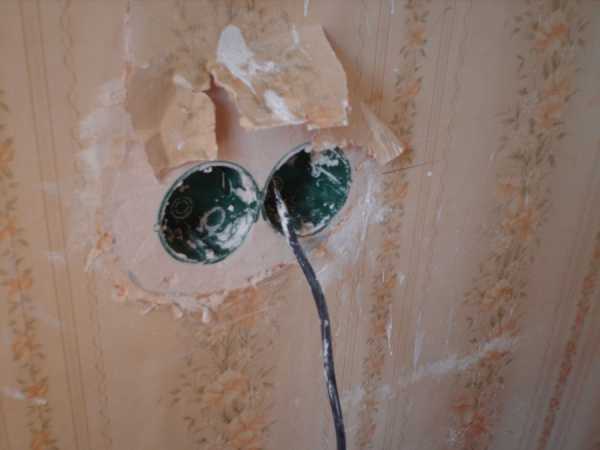

2. Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
3. Из ниши удалятся мусор.
4. С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.

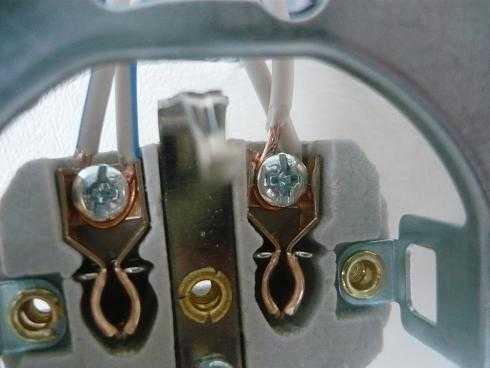

5. Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
6. Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
7. Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

В домах старой постройки прокладывается двухжильная проводка TN-C с фазой и зануленной землей (PEN-проводник). Подключать розетки без заземления нужно только после проверки напряжения мультиметром. Электрический ток в этот момент в квартиру не подается. Для установки лучше выбирать модели, снабженные механизмом заземления. Полную безопасность обеспечит только замена проводки.

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

1. Выключите электричество и разорвите цепь.
2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
3. Соединяйте провода спайкой.
4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
6. Нарастите короткий провод, скрыв контакты.
7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Строенный блок розеток удобен в использовании. При наличии навыков и знаний коммутационный прибор можно подключить самостоятельно. Главное – соблюдать последовательность работ.

strojdvor.ru

Избавляемся от переходников — монтаж розетки Legrand EN15 Type I / Kvazis House / iXBT Live

Здравствуйте друзья

Сегодня я расскажу о монтаже розетки Legrand EN15 — рассчитанной на тройную китайскую (австралийскую) вилку Type I и монтажную коробку 86*86 мм. Цель монтажа — избавится от переходников, задействовать заземление и конечно же более эстетичный вид. Подробнее — далее в моем обзоре

Предыстория

В своем обзоре Умная розетка Xiaomi Mi Smart, ZigBee версия — управляем бойлером я рассказывал о своем методе автоматизации работы бойлера — работа по расписанию и мониторинг энергопотребления. Благодаря этой схеме мне удалось точно зафиксировать уровень потребления бойлера на отметке 3 кВт/сутки, совершенно без ущерба для использования, что дает мне 40% экономии на горячей воде в месяц. Кстати — вопреки всем «предсказателям» — схема прекрасно и без сбоев работает уже третий месяц.

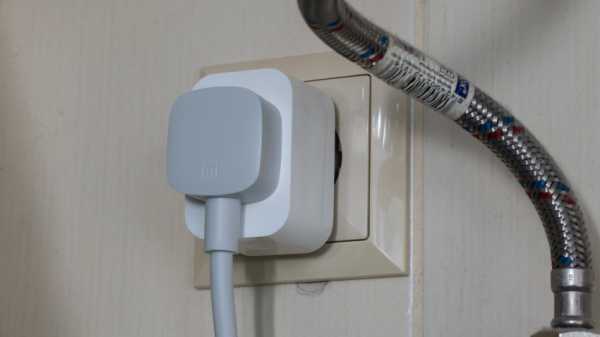

На тот момент электрическое соединение бойлер — умная розетка — сеть электропитания выглядело так —

И я сказал что это временный вариант — и будут дальнейшие преобразования, так как минусов у такого соедиенния — масса, это и использование переходника, и работа без заземления и не самый эстетичный вид.

Кабель питания

Про следующую модификацю (не последнюю) уже этого узла, я и расскажу в своем обзоре.

Первым что я заменил — это кабель питания, я использовал лишний фрагмент кабеля от удлинителя Xiaomi CXB6  — безотходное производство — наше все. Эта замена сама по себе, кроме более аккуратного вида, на данный момент ничего не принесла, но все равно была необходимой.

Так же дам ссылку на поисковый запрос в Aliexpress — который выдаст вам варианты сборных вилок такого типа (как оказалось это довольно нетривиальная задача) — найти

Розетка

Далее мне нужна была розетка для такого типа вилок — Type I. Практически вся электрофурнитура у меня дома используется от Legrand, на Aliexpress варинатов найти не удалось, зато несколько розеток этого производителя нашлось на GearBest.

Рассматриваемая в этом обзоре розетка — Legrand EN15

На момент написания обзора их в наличии нет, но есть парочка других — посмотреть

Поставляется розетка в кулечке —

Так же к розетке полагается комплект монтажных винтов.

Если присмотреться внимательно, то видно что два нижних контакта — это фаза и ноль, имеют пластиковые шторки, защищающие их во время отсутсвия вилки.

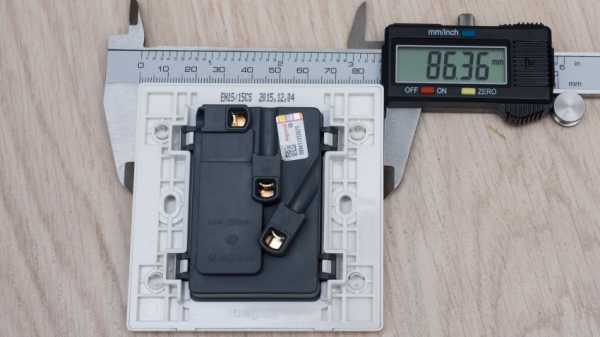

Внешние размеры розетки — 86 на 86 мм, рассчитана она на установку в соответсвующего размера квадратную монтажную коробку

 Размеры внутренней части розетки — 64 на 43 мм, не позволяют установку в привычную, круглую монтажную коробку.

По качеству изготовления розетка мне понравилась, никаких заметных огрехов в изготовлении я не нашел. На задней части имеется три массивных винтовых зажима с соответсвующими подписями — фаза, ноль и заземление.  Имеется так же фабричная наклейка от производителя, с серийным номером и QR кодом.

Монтажная коробка

Установку можно выполнить двумя способами — первый подразумевает демонтаж круглого подрозетника, расширения выемки в стене и установку квадратной монтажной коробки. Этот метод я использовал при установке умного выключателя Aqara — обзор

Второй способ — это монтаж при помощи накладной коробки. Именно этот способ я и выбрал по следующим причинам — во первых — стена в ванной комнате выложена плиткой, расширение существующей выемки для подрозетника несет риски расколоть плитку, во вторых — если понадобится, то в течении буквально 5-10 минут можно будет все восстановить до первоначального состояния — снять наклкдную коробку, установить в оставшийся подрозетник старую розетку и заменить кабель питания у бойлера.

Для такого монтажа я купил набор из трех накладных коробок 86 на 86 мм — здесь

Доставка — упаковка — все как обычно, сами коробки запакованы в обычные кулечки

Обычная белая пластиковая коробка, квадратной формы, рассчитана на накладной монтаж — боковые грани гладкие. В коробке имеется два резьбовых крепления. На одной из граней имеется возможность наружного подвода кабеля питания.

Задняя сторона — имеет 4 овальных отверстия для крепления и большое, закрытое заглушкой, отверстие по центру для завода кабеля питания со стороны стены.

Коробка квадратная, с длиной стороны в 86 мм и толщиной в 30 мм

Розетка идеально подходит и по форме и по цвету

Установка

Первым делом аккуратно демонтируем старую розетку. Старый подрозетник отлично смонтирован в стене, отверстие в плитке хорошо подогнано — нарушать такую красоту рука не поднимается. Единственная доработка — оконечивание проводов НШВИ

Устанавливаю поверху монтажную коробку. Тут меня здорово выручил гравер WLXY P-800 позволивший ювелирно просверлить отверстия сквозь коробку в  ребрах стенок круглого подрозетника — дрелью я бы это никогда не сделал. И надежно закрепить на двух саморезах.

Теперь — закрепление проводов в контактах розетки — коричневый фаза, синий — ноль, желто-зеленый — земля. Вопрос по заземлению на бойлер  — снят.

Стоит ли говорит что отверстия на розетке в точности совпадают с резьбовыми креплениями на коробке и коплектные винты от нее — идеально закручиваются в коробку ?

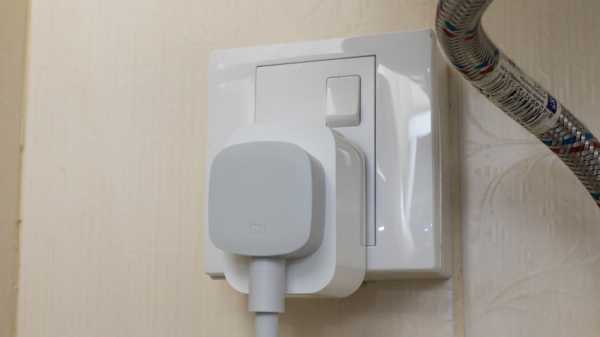

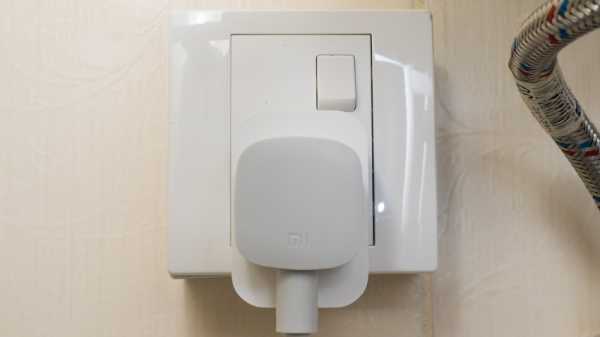

Собранный вариант —

Проведенная модификация убрала переходник между настенной и умной розеткой, позволила использовать заземления, и сама по себе намного эстетичнее выглядит.

На момент написания обзора — в таком виде соединение отлично работает уже вторую неделю. Но как я и сказал в начале обзоре — это не последняя модификация. Третья — финальная модификация, будет заключаться в установке вместо Legrand EN15 и накладной розетки Xiaomi — встраиваемой модификации умной розетки от Aqara. Которая в данный момент уже прошла таможню и ждет доставки ко мне. А работа как для умной розетки так и Legrand EN15 — всегда найдется 🙂 В частности Legrand — планируется на замену одной из неиспользуемых настенных розеток для включения в нее умного шлюза Xiaomi с тем, что бы он еще мог эффективно использоваться как подсветка.

На этом все, всем хорошего дня и настроения, до новых встреч. Спасибо за внимание.

Таблица (обновляется) по экосистеме Xiaomi

Все мои видео обзоры — YouTube

www.ixbt.com

Две розетки с одним подрозетником — Портал о стройке

Электричество является неотъемлемым элементом нашей жизни. Если вдруг пропадает электроэнергия, то кажется, что вся жизнь остановилась. Именно поэтому при ремонте своей новой квартиры нужно подобрать необходимое количество розеток и выключателей, а затем удобно их расположить и правильно подключить.

Содержание статьи:
