Розетки и выключатели по евростандарту высота – Стандарт установки розеток и выключателей

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

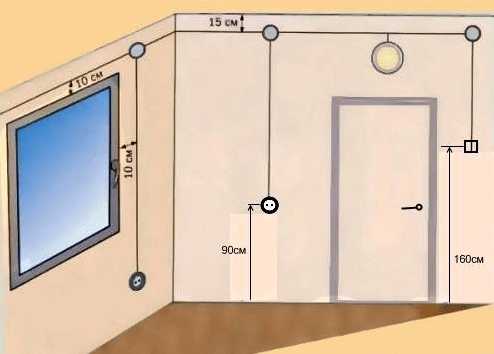

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

   — выключатели устанавливались на уровне плеча 160см от пола

   — электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   — Выключатель расположен в поле зрения

   — Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   — Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   — более эргономичный

   — Человек управляет освещением, не поднимая руки, «не глядя»

   — Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Подробно об этом читайте в статье — как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.

Спальная комната

— над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

— над прикроватными тумбочками: 600 — 700мм

— для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

На кухне

Над столешницей на фартуке – 110 см

Для холодильника 10 — 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.

В ванной

Для стиральной машины — 100см, подробнее о розетке для стиральной машины — здесь.

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

   — Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

   — Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте — 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

   — Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

   — в длинном коридоре или на лестнице, удобнее установить в начале и в конце

   — в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

 Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

rozetkaonline.ru

Расположение розеток и выключателей освещения

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схему расположения розеток и выключателей. рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу .

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

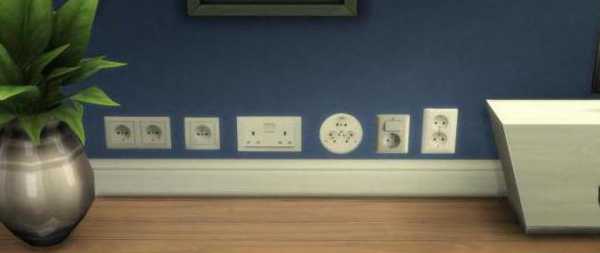

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Высота установки розеток и выключателей, ГОСТ и евростандарт

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться.  При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

монтажные высоты выключателей и розеток

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО. что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

 На что обратить внимание при выборе розеток

Какой должна быть высота установки розеток по правилам?

Высота установки розеток от пола должна быть такой, что бы отсутствовала угроза их механического повреждения и попадания воды внутрь. Так же необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения изделий, а так же существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Дело в том, что многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Что бы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а так же для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
• На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
• Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать изделия:

Ванная комната

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, что бы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Источники: http://electricvdome.ru/rozetki-i-vukluchateli/raspolojenie-rozetok-i-viklyuchatelei.html, http://sdelalremont.ru/vysota-ustanovki-rozetok-i-vyklyuchatelej-gost-i-evrostandart.html, http://samelectrik.ru/vysota-ustanovki-rozetok-po-evrostandartu.html

Комментариев пока нет!

Поделитесь своим мнением

restart24.ru

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

• высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
• для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

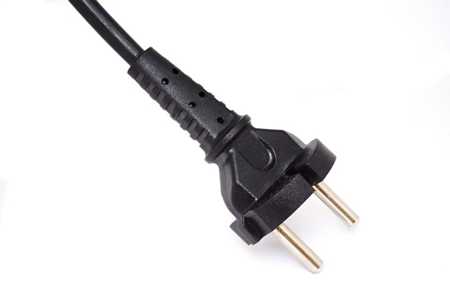

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

1. Заранее продумать расстановку мебели и электроприборов по квартире.
2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

profazu.ru

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

• Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
• Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

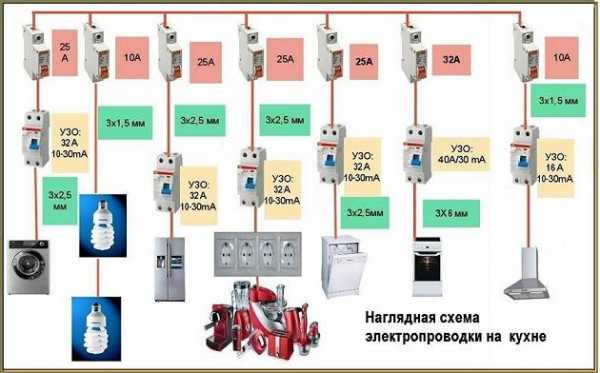

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.
• Соединение проводов происходит в распределительной коробке

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

stroychik.ru

www.pmsr.ru

способы установки и правильное расположение электросети по евростандарту

Осветительные приборы, выключатели, электрические розетки размещаются во всех помещениях строящихся зданий, квартирах, офисах предприятий в наиболее приемлемых местах, способствующих максимальному удобству пользования.

Высота розеток от пола регламентируется строительными стандартами по эксплуатации промышленных приборов.

…

Вконтакте

Facebook

Twitter

Мой мир

Нормативы по монтажу узлов энергопотребления

Так человеку наиболее комфортно включать свет и вставлять вилки электроприборов.

Для электрических выключателей правила предписывают расположение на расстоянии от полового покрытия до одного метра, в любом удобном месте на плоскости стены комнаты.

Количество и расположение розеток в квартире никак не регламентируется стандартами. До недавнего времени российские новостройки комплектовались электрическими выходами  для сетей на расстоянии 100 см до плоскости полового покрытия комнаты.

Поскольку правила установки розеток предписывают только один параметр – высоту, их монтаж часто осуществляется в различных точках помещения. Приборы располагаются рядом с дверным косяком, в середине стен, возле оконных откосов. Часто новоселы, получив квартиру в новом доме, переделывают электросети по своему усмотрению.

Правила безопасности при размещении розеток и выключателей

Осуществляя монтаж электрооборудования, необходимо соблюдать следующие нормы и правила:

1. Планируемое количество выходов для подключения электрических приборов должно соответствовать объему техники, которая будет получать питание через них. Во избежание последующего загромождения сетей несметным количеством переходников и сетевых удлинителей следует учитывать все бытовые электроприборы – компьютеры, телевизоры, утюги, пылесосы, детские сетевые игрушки, устройства для зарядки мобильников. Высота установки розеток допускается до более низкого расстояния от пола – менее одного метра.
2. Осуществляя монтаж розеток по обе стороны общей стены квартиры, необходимо их располагать зеркально по отношению друг к другу. В таком случае их можно подключить параллельно, осуществляя соединение через сплошную нишу в стене. Такое соединение практиковалось в домовом строительстве прошлых лет. В данном случае высота размещения розеток и выключателей должна соответствовать российскому стандарту – до одного метра.
3. Подключение общего блока к распределительной сетевой системе должно осуществляться исключительно через автоматы с УЗО.

Евростандарт

В соответствии с европейскими правилами расстояние от пола до розетки по евростандарту может быть разным для различных электрических устройств.

Пылесос, работая в нижней зоне квартирного пространства, удобнее всего включать на высоте 30 см от пола. Для компьютеров, утюгов, стиральных машин наиболее комфортная высота включения вилки в гнездо – на высоте опущенной руки человека. Следовательно, расстояние от пола до розетки для них должно соответствовать высоте 1 метр. Поэтому евростандартом и предусмотрен подобный уровень для розеток в жилых помещениях и офисах.

Обратите внимание! Евростандарт считается более удобным вариантом расположения электрических выключателей в жилых квартирах и офисных помещениях. Разъемы для пылесосов позволяют подключать машины при уборке помещений, не поднимаясь до высоты 1 метра. Выключателями света гораздо комфортнее пользоваться, когда они расположены на высоте опущенной руки.

Как выполнить установку розеток

В процессе устройства электропроводки стоит придерживаться следующего порядка:

1. Составить масштабную схему, на которой определить расстановку мебели и всех электрических приборов в планируемом помещении. Отметить на схеме габаритные размеры мебели и точки включения приборов в электрическую сеть.
2. Обозначить на схеме с запасом все необходимые выходы для Интернета, зарядных устройств мобильных телефонов, бытовой техники.
3. Под технику стационарного пользования – телевизоры, установки для просмотров видеофильмов – гнезда подключения следует устанавливать в зонах свободного доступа. Желательно их размещать за корпусами техники.
4. Розетки, используемые время от времени, установленные на видимых участках, ставятся на расстоянии 30 см от уровня пола. Их количество должно позволять пылесосу доставать до всех удаленных уголков дома.
5. Сверху над столами, тумбами, комодами, пеналами расположение розеток в комнате осуществляется на расстоянии 15 см от верхней плоскости предметов мебели.

Полезные рекомендации

Расположение и высота розеток на кухне

Количество мест для подключение к электросети в кухне прямо пропорционально объему используемого оборудования. По правилам электрических установок, собственные ветки обязательно должны быть у следующей бытовой техники:

• электроплита;
• машина для стирки;
• машина для мытья посуды;
• холодильник;
• духовой шкаф, мощность которого более 5 кВт.

Важно! Собственной веткой оборудуются потребители кухонной рабочей зоны: электрочайник, микроволновая печь, телевизор, миксер, кофемолка, блендер. Две машины – посудомоечную и стиральную, установленные в одном кухонном блоке, подключают к одной ветке, защищенной УЗО. Мощность в сумме не должна превышать 4 кВт. Нежелательно, чтобы обе машины работали одновременно.

Для длительной бесперебойной работы холодильник необходимо подключать к собственной ветке потребления электроэнергии.

Подобрать соответствующие вилку с розеткой, установить заземление.

Высота розеток на кухне равняется расстоянию до плоскости полового покрытия 30 см. Это касается газовой плиты, посудомоечной, стиральной машины, духового шкафа.

Для электрочайника, микроволновой печи, блендера высота розеток над столешницей на кухне должна быть на уровне 15 см.

Расположение и высота розеток в ванной комнате

В ванных комнатах используются специальные устройства с защитой от попадания влаги. Они оснащены резиновыми уплотняющими кольцами. Снаружи корпус закрыт плотными шторками из пластика. Электровыходы  в ванной располагаются по безопасной схеме:

• помещение разделяется на зоны: 0 – критическая, 1 – опасная, 2 – менее опасная, 3 — нейтральная;
• высота розеток в ванной в данных зонах должна быть не менее 60 см;
• от места подключения до ближайшего источника воды должно быть не менее 60 см.

Устанавливать электромонтажные устройства можно в зонах 2 и 3 с соблюдением всех мер безопасности.

Полезное видео: как правильно расположить розетки по высоте

Правильное расположение розеток и выключателей в квартире способствует рациональному потреблению электроэнергии, соблюдению всех правил техники безопасности и противопожарной безопасности. Продуманный, технически грамотный монтаж всех источников электрической энергии создает удобства для их использования, длительную и надежную эксплуатацию.

stroim.guru

Высота установки выключателей и розеток

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Нож;
• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

bouw.ru

Высота розеток и выключателей по евростандарту

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

1. Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
2. ГОСТ Р 50571.11-96
3. СП 31-110-2003

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
• На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
• Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Рекомендуем использовать следующие значения:

• для подключения электрического бойлера на стене – 1,5 метра;
• для фена и бритвы – 1 метр;
• стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

• точное место размещения всей мебели в комнате;
• виды бытовой техники с ее точным местом размещения;
• области прохождения газо- и водопровода;
• трасса прохождения электропроводки по стенам;
• окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками, а не покупать его в магазине!

Материалы по теме:

• Светильники для ванной комнаты
• Как найти провод в стене
• На какой высоте вешать бра

Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.

Установка розеток по «советскому стандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

• Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
• Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
• Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

• Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
• Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

• Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
• Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
• Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
• Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
• Запрещается размещать в банях и саунах.

Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

• Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
• Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
• Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

Рекомендации для кухни

Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

• Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
• Стиральная машина – 1 м;
• Водонагреватель – 1,8 м.

Рекомендации для спальни

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.

В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток — 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.

Фото оптимального размещения розеток по высоте

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в установке розеток и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно. При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота установки розеток и выключателей (евростандарт) – это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

— Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель. Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

— Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

— Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

— Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

— Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода. При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию. Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские – от 10 до 16 А, что увеличивает возможность использования различной техники.

Рекомендации по установке

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

— Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

— В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

— Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

— Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

— Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

— Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Розетки на кухне. Общие нормы

Высота установки выключателей и розеток на кухне – это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

— За рабочим столом высота розеток от пола 10 см.

— Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

— Провод от прибора до розетки не должен быть длиннее 150 см.

— От вытяжки до прибора не должно быть больше 20 см.

— Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

— Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей. Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола. Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток – залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно монтаж розеток и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

— Значительно улучшается дизайн.

— Можно увеличить количество необходимых розеток.

— Расположение приборов выбирается с учетом расстановки мебели.

— Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

— Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

— Мощность и надежность проводки увеличиваются.

stroyka-electro.ru
