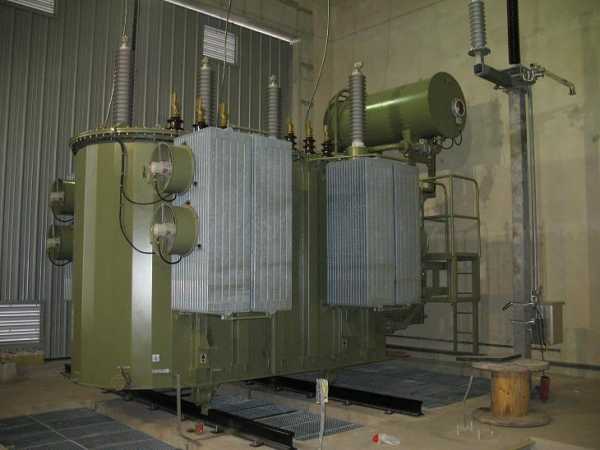

РПН трансформатора: разновидности, принцип работы
Трансформатор позволяет преобразовывать переменное напряжение электрической цепи в целях обеспечения конечного источника необходимыми (фиксированными) параметрами энергопотребления.
В то же время, часто возникают и такие проблемы (в частности, для поддержания необходимого уровня напряжения в сетях потребителей), когда необходимо его оперативное регулирование.
Самый простой способ – изменение так называемого коэффициента трансформации, когда меняется число витков в первичной или вторичной обмотке. Современные силовые трансформаторы оборудованы специальными устройствами, позволяющими добавлять или отключать необходимое количество витков.
Точная настройка предусматривается с помощью специального тумблера.
Уровень сложности такого регулирования при использовании переключателя витков зависит частоты применения, а также от функциональных особенностей трансформатора и его габаритов.
Согласно известным законам электротехники, при изменении нагрузки цепи происходит изменение и напряжения. И для того, чтобы потребители были обеспечены необходимым его уровнем в допустимых пределах, и применяются различные методы его регулирования.
{xtypo_quote}Как уже отмечалось выше, самый простой и действенный способ – изменение соотношения числа витков первичной и вторичной обмоток. {/xtypo_quote}
Такие переключения возможны как под нагрузкой — РПН (регулирование под нагрузкой) или на холостом ходу – ПБВ (переключение без возбуждения). В любом из этих вариантов в силовом трансформаторе должны быть предусмотрены соответствующие ответвления от витков, позволяющие менять их задействованное в процессе электромагнитной индукции количество. Тем самым, соответственно, меняя и коэффициент трансформации. Испытания высоковольтных трансформаторов проводятся при новых включениях, после капитального ремонта или плановых ремонтов.
•Переключение без возбуждения
Такой вид переключений является сезонным – так как изначально предполагает невозможность отключения трансформатора от сети без возникновения проблем для потребителей. Схема регулирования позволяет варьировать коэффициентом трансформации в пределах плюс/минус 5 %, и использовать более простые и дешевые переключающие устройства. Главная проблема здесь – прекращение подачи электроэнергии в процессе коммутации, поэтому такой метод используют, в основном, для коррекции напряжения на выходе силовых понижающих трансформаторов, которое зависит от входного в соответствии с сезонными нагрузками.
•Регулирование под нагрузкой (РПН)
Данный тип регулировки подразумевает уже динамическое отслеживание изменений нагрузки в сети. В зависимости от конкретной модели трансформатора, его конструкция позволяет менять коэффициент трансформации в режиме РПН в пределах от ±10 до ±16 %. Регулировка производится со стороны высоковольтной обмотки, так как там значительно меньше силы тока, что позволяет осуществлять процесс с меньшими затратами при высокой надежности. Управление может быть как ручным, так и автоматическим.
Основные проблемы, которые возникают в процессе изменения числа витков в этом режиме, заключается в следующем:
— невозможность простого размыкания цепи из-за возникновения электрической дуги;
— необходимость многоступенчатого переключения, что опять же приводит к проблеме, указанной выше.

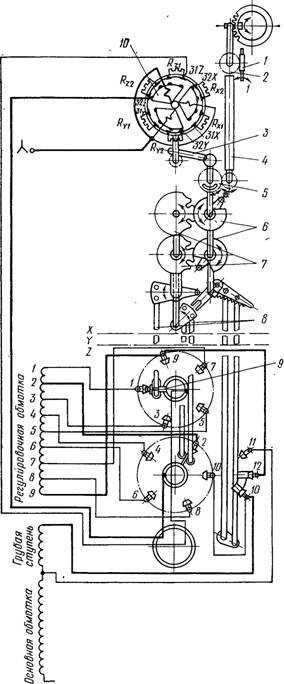

Чтобы уменьшить токи в короткозамкнутых обмотках, используют специальные токоограничительные сопротивления:
•Индуктивности (реакторы)
В этом случае каждую ступень РПН необходимо обеспечить двумя силовыми контакторами и одной индуктивностью с двумя обмотками. В процессе регулирования происходит переключение одного из контакторов на следующий контакт с автоматическим коротким замыканием части обмотки трансформатора – дополнительная индуктивность позволяет ограничить ток до необходимых пределов. Затем происходит замыкание со вторым контактором, что и обеспечивает необходимое регулирование без образования резких ингредиентов токов.
•Резисторы
Основной принцип этого метода, позволяющий существенно увеличить надежность переключателей витков силовых трансформаторов под нагрузкой, основан на изобретении триггерного контактора Янсона. Он предусматривает определенную нагруженность контактов жесткой пружиной, позволяющей контактам максимально сократить время переключения между витками с помощью специального токоограничивающего резистора.
Также для регулировки коэффициента трансформации в некоторых случаях могут быть использованы и последовательно подключаемые специальные регулировочные (вольтодобавочные) трансформаторы, позволяющие менять как уровень напряжения в сетях, так и фазу. Их применение ограничено, прежде всего, высокой стоимостью и сложностью осуществления регулировочных работ.
pue8.ru
ГОСТ 12965-85 Трансформаторы силовые масляные общего назначения классов напряжения 110 и 150 кВ. Технические условия (с Изменением N 1, 2, 3)
ГОСТ 12965-85
Группа Е64
ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ ОБЩЕГО
НАЗНАЧЕНИЯ КЛАССОВ НАПРЯЖЕНИЯ 110 и 150 кВ
Технические условия
General-purpose 110 and 150 kV power oil transformers.
Specifications
ОКП 34 1100
Срок действия с 01.07.86
до 01.01.91*
_______________________________
* Ограничение срока действия снято
по протоколу Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 2, 1993 год). — Примечание «КОДЕКС».
РАЗРАБОТАН Министерством электротехнической промышленности
ИСПОЛНИТЕЛИ
И.Ю.Мелешко, М.А.Басс, И.Л.Медовой, А.Г.Калугин
ВНЕСЕН Министерством электротехнической промышленности
Зам. министра Ю.А.Никитин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. N 3055
ВНЕСЕНО Изменение N 1, Изменение N 2, утвержденные постановлениями Государственного комитета СССР по стандартам от 14.05.87 N 1598, от 15.03.88 N 548, введенные в действие с 01.11.87, с 01.09.88 и опубликованные в ИУС N 8, 1987 год, ИУС N 6, 1988 год, Изменение N 3, утвержденное и введенное в действие постановлением Комитета стандаритизации и метрологии СССР от 27.12.91 N 2202 с 01.05.92 и опубликованное в ИУС N 4, 1992 год.
Изменения N 1, 2, 3 внесены юридическим бюро «Кодекс» по тексту ИУС N 8, 1987 год, ИУС N 6, 1988 год, ИУС N 4, 1992 год.
Настоящий стандарт распространяется на стационарные силовые масляные трансформаторы общего назначения классов напряжения 110 и 150 кВ, в том числе для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников, предназначенные для нужд народного хозяйства и экспорта.
Трансформаторы должны удовлетворять всем требованиям ГОСТ 11677-85 и настоящего стандарта. Требования к трансформаторам для экспорта, отличающиеся от требований данного стандарта, устанавливают в технических условиях на конкретные типы трансформаторов либо в заказе-наряде внешнеторговой организации.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Типы трансформаторов, номинальные напряжения, схемы и группы соединения обмоток, вид, диапазон и число ступеней регулирования напряжения должны соответствовать указанным в табл.1-4.
Таблица 1
Типы, коды ОКП и основные параметры двухобмоточных трансформаторов
ПБВ и без ответвлений 110 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | |
ВН | НН | ||||
|
| ||||
ТМ-4000/110* | — | ||||
ТМ-6300/110* | — | ||||
ТД-10000/110* | — | 6,30 | ПБВ на стороне ВН±(22,5%) | ||
ТД-16000/110* | — | ||||
ТД-25000/110* | — | ||||
ТД-32000/110* | — | Ун/Д-11 | |||
ТД-40000/110* | — | 121 | |||
ТДЦ-80000/110 | 34 1161 0026 | 3,15**; 6,30; 10,50; 13,80 | ПБВ на стороне ВН±(22,5%) | ||
ТДЦ-125000/110 | 34 1171 0003 | 10,50; 13,80 | ПБВ на стороне ВН±(2·2,5) | ||
ТДЦ-200000/110 | 34 1171 0007 | 13,80; 15,75; 18,00 | Без регулирования | ||
ТДЦ-250000/110 | 34 1181 0006 | 15,75 | |||
ТДЦ-400000/110 | 34 1181 0008 | 20,00 | |||
__________________
* Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.
** Только для трансформаторов, предназначенных для капсульных гидроагрегатов.
Примечания
1. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.
2. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы ТДЦ-80000/110 и ТДЦ-125000/110 без ПБВ на стороне ВН, с номинальным напряжением, отличающимся от 121 не более, чем на ±5%.
(Измененная редакция, Изм. N 1).
Таблица 2
Типы, коды ОКП и основные параметры двухобмоточных трансформаторов
РПН 110 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | |
ВН | НН | ||||
|
|
|
|
| |
ТМН-6300/110 | 34 1151 0043 | 6,6; 11,0; 16,5 | |||
ТДН-10000/110 | 34 1151 0055 |
| Ун/Д-11 | ||
ТДН-16000/110 | 34 1151 0047 | ||||
ТДН-25000/110 | — |
| РПН в нейтрали ВН ±16%; ±9 ступеней | ||
ТДН-40000/110 | 34 1161 0094 | ||||
ТРДН-25000/110 | 34 1151 0030 | 115 | 6,6-6,6; 11,0-11,0; | ||
ТРДНС-25000/110* | — | 6,3-6,3; 10,5- 10,5; 10,5-6,3 | |||
ТРДН-40000/110 | 34 1161 0066 | 6,6-6,6; 11,0-11,0; | Ун/Д-Д-11-11 | ||
ТРДНС-40000/110* | — | 6,3-6,3; 10,5- 10,5; 10,5-6,3 | |||
ТРДН-63000/110 | 34 1161 0079 | 6,6-6,6; 11,0-11,0; | |||
ТРДНС-63000/110* | — | 6,3-6,3; 10,5- 10,5; 10,5-6,3 | |||
ТРДН-80000/110 | 34 1161 0080 | 6,6-6,6; 11,0-11,0; | |||
ТДН-63000/110 | 34 1161 |
| Ун/Д-11 | ||
ТДН-80000/110 | 34 1161 | ||||
ТРДНЦ-125000/110 | 34 1171 0010 | 10,5-10,5 | Ун/Д-Д-11-11 | ||
______________________
* Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке
Примечания:
1. По требованию потребителя допускается изготовление трансформаторов мощностью 63 и 80 MB·А с системой охлаждения вида ДЦ (ТРДЦН и ТДЦН).
2. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.
3. По согласованию между потребителем и изготовителем допускается изготовление трансформаторов ТРДН-25000/110, ТРДН-40000/110, ТРДН-63000/110 и ТРДН-80000/110 с номинальными значениями напряжения НН 6,3-6,3; 10,5-10,5; 10,5-6,3 кВ.
(Измененная редакция, Изм. N 1, 3).
Таблица 3
Типы, коды ОКП и основные параметры трехобмоточных трансформаторов
РПН 110 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | ||
ВН | СН | НН | ||||
|
|
|
| |||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||
ТДТН-10000/110 | 34 1151 0048 | 16,5; 22,0 | Ун/Д/Д-11-11 | |||
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||
ТДТНШ-10000/110 | 34 1151 0063 | 11,0 | 11,0 | |||
6,3 | 6,6 | Ун/Д/Д-11-11 | ||||
ТДТН-16000/110 | 34 1151 0044 | 22,0 |
| |||
115 | 34,5; 38,5 | Ун/Ун/Д-0-11 | РПН в нейтрали ВН ±16%; ±9 ступеней. ПБВ на стороне СН — 38,5 и 34,5 кВ ± | |||
ТДТНШ-16000/110 | 34 1151 0065 | 11,0 | 11,0 | Ун/Д/Д-11-11 | ||
6,3 | 6,6 | |||||
ТДТН-25000/110 | 34 1151 0009 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
22,0 |
| |||||
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||
ТДТНШ-25000/110 | 34 1151 0064 | 11,0 | 11,0 | Ун/Д/Д-11-11 | ||
6,3 | 6,6 | |||||
ТДТН-40000/110 | 34 1161 0028 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
22,0 |
| |||||
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||
ТДТНШ-40000/110 | 34 1161 0086 | 11,0 | 11,0 | Ун/Д/Д-11-11 | ||
6,3 | 6,6 | |||||
ТДТН-63000/110 | 34 1161 0057 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||
ТДТН-80000/110 | 34 1161 0087 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | РПН в нейтрали ВН±16%; ±9 ступеней | |||
ТДЦТН-80000/110 | 34 1161 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||
Примечания:
1. В обозначениях типов трансформаторов (например, ТДТНШ-16000/110, ТДТНШ-25000/110 и т.п.) буква Ш означает, что данные трансформаторы предназначены для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников.
2. Все обмотки, кроме обмотки СН напряжением 34,5 кВ, рассчитаны на номинальную мощность трансформатора. Обмотка напряжением 34,5 кВ рассчитана на нагрузку, равную 90% номинальной мощности трансформатора.
3. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.
4. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы типов ТМТН-6300/110, ТДТН-10000/110, ТДТН-16000/110, ТДТН-25000/110 и ТДТН-40000/110 с ПБВ на стороне СН-22 кВ±(22,5%) и типа ТДТН-80000/110 для действующих установок с номинальным напряжением на стороне СН, отличающимся от 38,5 кВ не более чем на ±5% или с ПБВ ±(22,5 %).
(Измененная редакция, Изм. N 1).
Таблица 4
Типы, коды ОКП и основные параметры трансформаторов 150 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | ||
ВН | СН | НН | ||||
|
| 6,60; 11,0 | Ун/Д-11 | |||
ТДН-16000/150 | 34 1161 0006 | РПН в нейтрали ВН, ±12%, не менее ±8 ступеней | ||||
ТРДН-32000/150 | 34 1161 0103 | 158 | — |
| ||
ТРДНС-32000/150* | — | Ун/Д-Д-11 — 11 | ||||
ТРДН-63000/150 | 34 1161 | |||||
ТРДНС-63000/150* | — | |||||
ТДЦ-125000/150* | — | 10,50; 13,80 | ||||
ТДЦ-250000/150* | — | 165 | — | 15,75; 18,00 | Ун/Д-11 |
|
ТЦ-250000/150* | — | 13,80 | ||||
ТДЦ-400000/150* | — | 20 | ||||
ТДТН-16000/150 | 34 1161 0007 |
|
|
| РПН в нейтрали ВН, ±12%, не менее ±8 ступеней | |
ТДТН-25000/150 | 34 1161 0089 | |||||
ТДТН-400000/150 | 34 1161 0090 | 158 | 11,0 | 6,60 | Ун/Д/Д-11 — 11 | ПБВ на стороне СН — 38,5 кВ ± (2х2,5%) |
38,5 | 6,60; 11,00 | Ун/Ун/Д-0 — 11 | ||||
ТДТН-63000/150 | 34 1161 0088 | 11,0 | 6,60 | Ун/Д/Д-11 — 11 | ||
38,5 | 6,60; 11,00 | Ун/Ун/Д-0 — 11 | ||||
______________________
* Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.
Примечание. В трехобмоточных трансформаторах все обмотки рассчитаны на номинальную мощность трансформатора.
(Измененная редакция, Изм. N 2).
1.2. Трансформаторы выпускаются с двумя уровнями потерь холостого хода и тока холостого хода.
Для трансформаторов первого уровня значения потерь холостого хода и тока холостого хода не должны быть более указанных в табл.5-7. Предельные отклонения — по ГОСТ 11677-85. Трансформаторы с наименьшими потерями изготавливают из стали марки 3405 толщиной 0,30 мм и других более высококачественных сталей (марок 3406, 3407, 3408 и др.).
Для трансформаторов второго уровня устанавливают значения потерь холостого хода и тока холостого хода более значений, установленных в табл.6-7 (с предельными отклонениями по ГОСТ 11677-85), но не более чем на 10% по потерям холостого хода и 30% по току холостого хода.
Для трансформаторов, значения потерь холостого хода и тока холостого хода, которых установлены в табл.5, второй уровень не допускается.
Таблица 5
Потери, напряжение короткого замыкания и ток холостого хода
двухобмоточных повышающих трансформаторов 110 кВ
Тип трансформатора | Потери, кВт | Напряжение короткого замыкания, % | Ток холостого хода, % | |
холостого хода | короткого замыкания | |||
|
|
|
|
|
ТДЦ-125000/110 | 92 | 420 | 0,40 | |
ТДЦ-200000/110 | 170 | 550 |
| 0,50 |
ТДЦ-250000/110 | 200 | 640 | 0,50 | |
ТДЦ-400000/110 | ||||
docs.cntd.ru
Схема РПН силового трансформатора в формате dwg
В данной статье, речь пойдет о схеме регулирования напряжения силового трехобмоточного трансформатора типа ТДТН-25000-110.
Представленная схема РПН трансформатора выполнена в программе AutoCad на форматах листа А3. Также я выкладываю заводскую схему на электропривод РПН типа BUF3 от компании «АВВ» в формате pdf и перечерченную в формате dwg.

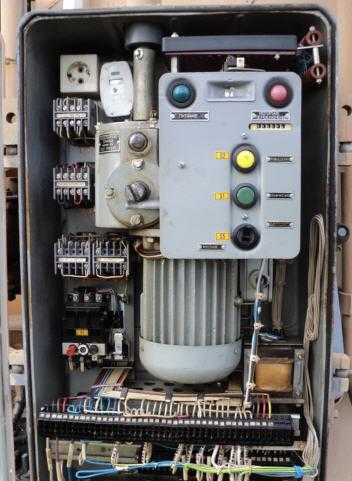

Для управления электроприводом РПН при автоматическом управлении коэффициентом трансформации силового трансформатора используется устройство Сириус-2-РН-220В-5А-И0-Л1 компании АО «РАДИУС Автоматика».

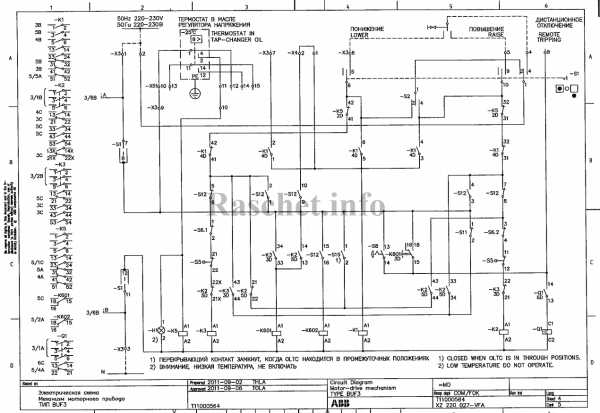

Подключение электропривода РПН типа BUF3
В данной схеме есть один момент, о котором я хотел бы рассказать.
На тот момент, когда разрабатывалась данная схема РПН (2015 г) в цепи управления электропривода РПН типа BUF3 был дополнительно установлен автоматический выключатель, так как в заводской схеме не предусмотрена защита от коротких замыканий.
Предварительно эту проблему озвучили заводу-изготовителю трансформатора, с нашим замечанием согласились, но менять ничего не стали. Так как электропривод не их производства, а компании «АВВ», поэтому все вопросы к «АВВ».
Из-за сжатых сроков на проектирование, переписку с «АВВ» — никто не делал.
Поэтому было принято решение, автоматический выключатель установить отдельно, рядом со шкафом электропривода BUF3, чтобы не нарушить гарантию на изделие.
В архиве вы найдете:

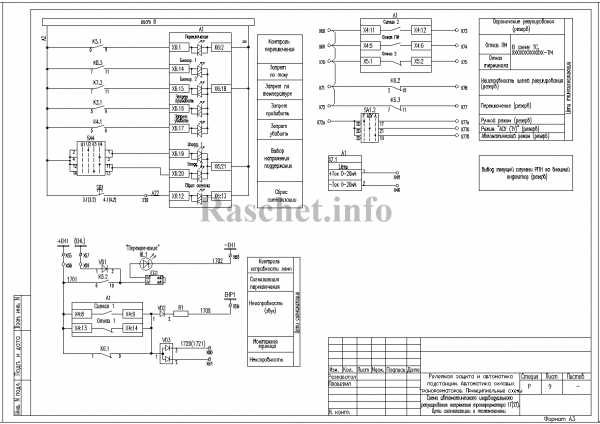

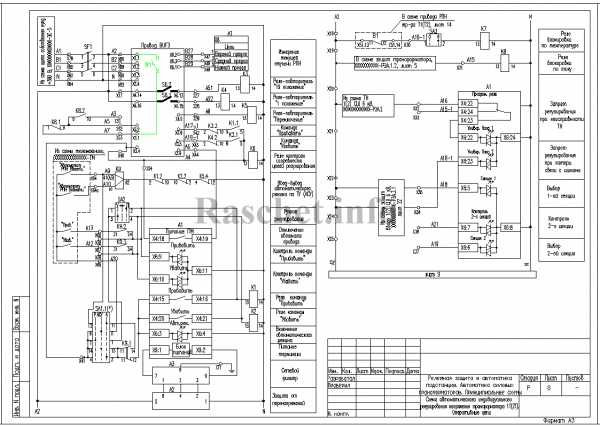

- Схема электрическая принципиальная автоматического регулирования напряжения трансформатора 1Т(2Т) в формате dwg;

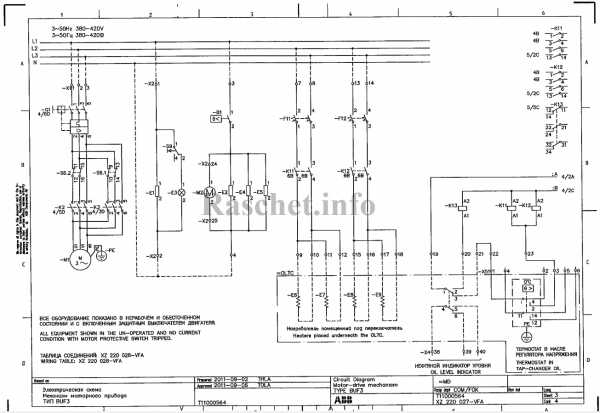

- Схема электрическая принципиальная электропривода РПН типа BUF3 в формате pdf и dwg.
Поделиться в социальных сетях
raschet.info
Трансформаторы силовые масляные класса напряжения 110 кВ
| Тип изделия, обозначение нормативного документа | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, кВт | Масса, кг полная | ||
| ВН | НН | холостого хода | ||||
| ТМН-2500/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,6; 11,0 | Yн/D-11 | 3,9 | 22,0 | 17000 |
| ТМН-6300/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,6; 11,0 | Yн/D-11 | 6,5 | 35,0 | 28700 |
| ТДН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3; 6,6; 10,5; 11,0; 16,5; 38,5 | Yн/D-11 | 10,0 | 56,0 | 33400 |
| ТДН-10000/110-У1 сейсмостойкий | 115 | 6,6; 11,0 | Yн/D-11 | 10,0 | 56,0 | 30210 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ТМН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3; 6,6; 10,5; 11,0; 16,5; 38,5 | Yн/D-11 | 10,0 | 56,0 | 33400 |
| ТМН-16000/110- У1 СТО 15352615-023-2011 | 115 | 6,6; 11,0 | Yн/D-11 | 12,0 | 83,0 | 45000 |
| ТДН-16000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,6; 11,0 | Yн/D-11 | 12,0 | 83,0 | 45000 |
| ТДН-16000/110-У1, УХЛ1** высокогорный, сейсмостойкий ТУ16 ИБМД.672538.019-2002 | 115 | 6,6 | Yн/D-11 | 16,5 | 85,0 | 45000 |
| ТДН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3; 6,6; 10,5; 11,0; 38,5 | Yн/D-11 | 19,0 | 120,0 | 55000 |
| ТРДН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3-6,3; 6,3-10,5; 6,6-6,6; 6,6-11,0; 10,5-10,5; 11,0-11,0 | Yн/D-D-11-11 | 19,0 | 120,0 | 55000 |
| ТДН-32000/110- У1, УХЛ1 | 115 | 6,6; 11,0; 38,5 | Yн/D-11 | 25,0 | 160,0 | *** |
| ТРДН-32000/110- У1, УХЛ1 | 115 | 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 | Yн/D-D-11-11 | 25,0 | 160,0 | *** |
| ТДН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,6; 11,0; 38,5 | Yн/D-11 | 22,0 | 170,0 | 69000 |
| ТРДН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 | Yн/D-D-11-11 | 22,0 | 170,0 | 69000 |
| ТДН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,6; 10,5; 11,0 38,5 | Yн/D-11 | 35,0 | 245,0 | 85000 |
| ТРДН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3-6,3 6,6-6,6; 10,5-10,5; 11,0-11,0 | Yн/D-D-11-11 | 35,0 | 245,0 | 85000 |
| ТРДЦН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 | Yн/D-D-11-11 | 35,0 | 245,0 | 85000 |
| ТДН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3 | Yн/D-11 | 40,0 | 310,0 | 98700 |
| ТРДН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3-6,3; 6,6-6,6; 10,5-10,5; 11,0-11,0 | Yн/D-D-11-11 | 40,0 | 310,0 | 98700 |
| ТРДЦН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 | Yн/D-D-11-11 | 40,0 | 310,0 | 98700 |
| ДЦН-125000/110-У1, УХЛ1 СТО 15352615-023-2011 | 115 | 10,5 | Yн/D-11 | 60,0 | 400,0 | 127800 |
www.transformator.com.ru
ГОСТ 12965-85
ГОСТ 12965-85
Группа Е64
ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ ОБЩЕГО
НАЗНАЧЕНИЯ КЛАССОВ НАПРЯЖЕНИЯ 110 и 150 кВ
Технические условия
General-purpose 110 and 150 kV power oil transformers.
Specifications
ОКП 34 1100
Срок действия с 01.07.86
до 01.01.91*
_______________________________
* Ограничение срока действия снято
по протоколу Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 2, 1993 год). — Примечание «КОДЕКС».
РАЗРАБОТАН Министерством электротехнической промышленности
ИСПОЛНИТЕЛИ
И.Ю.Мелешко, М.А.Басс, И.Л.Медовой, А.Г.Калугин
ВНЕСЕН Министерством электротехнической промышленности
Зам. министра Ю.А.Никитин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. N 3055
ВНЕСЕНО Изменение N 1, Изменение N 2, утвержденные постановлениями Государственного комитета СССР по стандартам от 14.05.87 N 1598, от 15.03.88 N 548, введенные в действие с 01.11.87, с 01.09.88 и опубликованные в ИУС N 8, 1987 год, ИУС N 6, 1988 год, Изменение N 3, утвержденное и введенное в действие постановлением Комитета стандаритизации и метрологии СССР от 27.12.91 N 2202 с 01.05.92 и опубликованное в ИУС N 4, 1992 год.
Изменения N 1, 2, 3 внесены юридическим бюро «Кодекс» по тексту ИУС N 8, 1987 год, ИУС N 6, 1988 год, ИУС N 4, 1992 год.
Настоящий стандарт распространяется на стационарные силовые масляные трансформаторы общего назначения классов напряжения 110 и 150 кВ, в том числе для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников, предназначенные для нужд народного хозяйства и экспорта.
Трансформаторы должны удовлетворять всем требованиям ГОСТ 11677-85 и настоящего стандарта. Требования к трансформаторам для экспорта, отличающиеся от требований данного стандарта, устанавливают в технических условиях на конкретные типы трансформаторов либо в заказе-наряде внешнеторговой организации.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Типы трансформаторов, номинальные напряжения, схемы и группы соединения обмоток, вид, диапазон и число ступеней регулирования напряжения должны соответствовать указанным в табл.1-4.
Таблица 1
Типы, коды ОКП и основные параметры двухобмоточных трансформаторов
ПБВ и без ответвлений 110 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | |
ВН | НН | ||||
|
| ||||
ТМ-4000/110* | — | ||||
ТМ-6300/110* | — | ||||
ТД-10000/110* | — | 6,30 | ПБВ на стороне ВН±(22,5%) | ||
ТД-16000/110* | — | ||||
ТД-25000/110* | — | ||||
ТД-32000/110* | — | Ун/Д-11 | |||
ТД-40000/110* | — | 121 | |||
ТДЦ-80000/110 | 34 1161 0026 | 3,15**; 6,30; 10,50; 13,80 | ПБВ на стороне ВН±(22,5%) | ||
ТДЦ-125000/110 | 34 1171 0003 | 10,50; 13,80 | ПБВ на стороне ВН±(2·2,5) | ||
ТДЦ-200000/110 | 34 1171 0007 | 13,80; 15,75; 18,00 | Без регулирования | ||
ТДЦ-250000/110 | 34 1181 0006 | 15,75 | |||
ТДЦ-400000/110 | 34 1181 0008 | 20,00 | |||
__________________
* Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.
** Только для трансформаторов, предназначенных для капсульных гидроагрегатов.
Примечания
1. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.
2. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы ТДЦ-80000/110 и ТДЦ-125000/110 без ПБВ на стороне ВН, с номинальным напряжением, отличающимся от 121 не более, чем на ±5%.
(Измененная редакция, Изм. N 1).
Таблица 2
Типы, коды ОКП и основные параметры двухобмоточных трансформаторов
РПН 110 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | |
ВН | НН | ||||
|
|
|
|
| |
ТМН-6300/110 | 34 1151 0043 | 6,6; 11,0; 16,5 | |||
ТДН-10000/110 | 34 1151 0055 |
| Ун/Д-11 | ||
ТДН-16000/110 | 34 1151 0047 | ||||
ТДН-25000/110 | — |
| РПН в нейтрали ВН ±16%; ±9 ступеней | ||
ТДН-40000/110 | 34 1161 0094 | ||||
ТРДН-25000/110 | 34 1151 0030 | 115 | 6,6-6,6; 11,0-11,0; | ||
ТРДНС-25000/110* | — | 6,3-6,3; 10,5- 10,5; 10,5-6,3 | |||
ТРДН-40000/110 | 34 1161 0066 | 6,6-6,6; 11,0-11,0; | Ун/Д-Д-11-11 | ||
ТРДНС-40000/110* | — | 6,3-6,3; 10,5- 10,5; 10,5-6,3 | |||
ТРДН-63000/110 | 34 1161 0079 | 6,6-6,6; 11,0-11,0; | |||
ТРДНС-63000/110* | — | 6,3-6,3; 10,5- 10,5; 10,5-6,3 | |||
ТРДН-80000/110 | 34 1161 0080 | 6,6-6,6; 11,0-11,0; | |||
ТДН-63000/110 | 34 1161 |
| Ун/Д-11 | ||
ТДН-80000/110 | 34 1161 | ||||
ТРДНЦ-125000/110 | 34 1171 0010 | 10,5-10,5 | Ун/Д-Д-11-11 | ||
______________________
* Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке
Примечания:
1. По требованию потребителя допускается изготовление трансформаторов мощностью 63 и 80 MB·А с системой охлаждения вида ДЦ (ТРДЦН и ТДЦН).
2. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.
3. По согласованию между потребителем и изготовителем допускается изготовление трансформаторов ТРДН-25000/110, ТРДН-40000/110, ТРДН-63000/110 и ТРДН-80000/110 с номинальными значениями напряжения НН 6,3-6,3; 10,5-10,5; 10,5-6,3 кВ.
(Измененная редакция, Изм. N 1, 3).
Таблица 3
Типы, коды ОКП и основные параметры трехобмоточных трансформаторов
РПН 110 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | ||
ВН | СН | НН | ||||
|
|
|
| |||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||
ТДТН-10000/110 | 34 1151 0048 | 16,5; 22,0 | Ун/Д/Д-11-11 | |||
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||
ТДТНШ-10000/110 | 34 1151 0063 | 11,0 | 11,0 | |||
6,3 | 6,6 | Ун/Д/Д-11-11 | ||||
ТДТН-16000/110 | 34 1151 0044 | 22,0 |
| |||
115 | 34,5; 38,5 | Ун/Ун/Д-0-11 | РПН в нейтрали ВН ±16%; ±9 ступеней. ПБВ на стороне СН — 38,5 и 34,5 кВ ± | |||
ТДТНШ-16000/110 | 34 1151 0065 | 11,0 | 11,0 | Ун/Д/Д-11-11 | ||
6,3 | 6,6 | |||||
ТДТН-25000/110 | 34 1151 0009 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
22,0 |
| |||||
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||
ТДТНШ-25000/110 | 34 1151 0064 | 11,0 | 11,0 | Ун/Д/Д-11-11 | ||
6,3 | 6,6 | |||||
ТДТН-40000/110 | 34 1161 0028 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
22,0 |
| |||||
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||
ТДТНШ-40000/110 | 34 1161 0086 | 11,0 | 11,0 | Ун/Д/Д-11-11 | ||
6,3 | 6,6 | |||||
ТДТН-63000/110 | 34 1161 0057 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||
ТДТН-80000/110 | 34 1161 0087 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | РПН в нейтрали ВН±16%; ±9 ступеней | |||
ТДЦТН-80000/110 | 34 1161 | 11,0 | 6,6 | Ун/Д/Д-11-11 | ||
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||
Примечания:
1. В обозначениях типов трансформаторов (например, ТДТНШ-16000/110, ТДТНШ-25000/110 и т.п.) буква Ш означает, что данные трансформаторы предназначены для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников.
2. Все обмотки, кроме обмотки СН напряжением 34,5 кВ, рассчитаны на номинальную мощность трансформатора. Обмотка напряжением 34,5 кВ рассчитана на нагрузку, равную 90% номинальной мощности трансформатора.
3. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.
4. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы типов ТМТН-6300/110, ТДТН-10000/110, ТДТН-16000/110, ТДТН-25000/110 и ТДТН-40000/110 с ПБВ на стороне СН-22 кВ±(22,5%) и типа ТДТН-80000/110 для действующих установок с номинальным напряжением на стороне СН, отличающимся от 38,5 кВ не более чем на ±5% или с ПБВ ±(22,5 %).
(Измененная редакция, Изм. N 1).
Таблица 4
Типы, коды ОКП и основные параметры трансформаторов 150 кВ
Тип трансформатора | Код ОКП | Номинальные значения напряжения, кВ | Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования напряжения | ||
ВН | СН | НН | ||||
|
| 6,60; 11,0 | Ун/Д-11 | |||
ТДН-16000/150 | 34 1161 0006 | РПН в нейтрали ВН, ±12%, не менее ±8 ступеней | ||||
ТРДН-32000/150 | 34 1161 0103 | 158 | — |
| ||
ТРДНС-32000/150* | — | Ун/Д-Д-11 — 11 | ||||
ТРДН-63000/150 | 34 1161 | |||||
ТРДНС-63000/150* | — | |||||
ТДЦ-125000/150* | — | 10,50; 13,80 | ||||
ТДЦ-250000/150* | — | 165 | — | 15,75; 18,00 | Ун/Д-11 |
|
ТЦ-250000/150* | — | 13,80 | ||||
ТДЦ-400000/150* | — | 20 | ||||
ТДТН-16000/150 | 34 1161 0007 |
|
|
| РПН в нейтрали ВН, ±12%, не менее ±8 ступеней | |
ТДТН-25000/150 | 34 1161 0089 | |||||
ТДТН-400000/150 | 34 1161 0090 | 158 | 11,0 | 6,60 | Ун/Д/Д-11 — 11 | ПБВ на стороне СН — 38,5 кВ ± (2х2,5%) |
38,5 | 6,60; 11,00 | Ун/Ун/Д-0 — 11 | ||||
ТДТН-63000/150 | 34 1161 0088 | 11,0 | 6,60 | Ун/Д/Д-11 — 11 | ||
38,5 | 6,60; 11,00 | Ун/Ун/Д-0 — 11 | ||||
______________________
* Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.
Примечание. В трехобмоточных трансформаторах все обмотки рассчитаны на номинальную мощность трансформатора.
(Измененная редакция, Изм. N 2).
1.2. Трансформаторы выпускаются с двумя уровнями потерь холостого хода и тока холостого хода.
Для трансформаторов первого уровня значения потерь холостого хода и тока холостого хода не должны быть более указанных в табл.5-7. Предельные отклонения — по ГОСТ 11677-85. Трансформаторы с наименьшими потерями изготавливают из стали марки 3405 толщиной 0,30 мм и других более высококачественных сталей (марок 3406, 3407, 3408 и др.).
Для трансформаторов второго уровня устанавливают значения потерь холостого хода и тока холостого хода более значений, установленных в табл.6-7 (с предельными отклонениями по ГОСТ 11677-85), но не более чем на 10% по потерям холостого хода и 30% по току холостого хода.
Для трансформаторов, значения потерь холостого хода и тока холостого хода, которых установлены в табл.5, второй уровень не допускается.
Таблица 5
Потери, напряжение короткого замыкания и ток холостого хода
двухобмоточных повышающих трансформаторов 110 кВ
Тип трансформатора | Потери, кВт | Напряжение короткого замыкания, % | Ток холостого хода, % | |
холостого хода | короткого замыкания | |||
|
|
|
|
|
ТДЦ-125000/110 | 92 | 420 | 0,40 | |
ТДЦ-200000/110 | 170 | 550 |
| 0,50 |
ТДЦ-250000/110 | 200 | 640 | 0,50 | |
ТДЦ-400000/110 | 320 | 900 | 0,45 | |
_______________________
* Для трансформатора с обмоткой низшего напряжения на 3,15 кВ.
Примечание. Трансформаторы, кроме ТДЦ-125000/110, с установленными в таблице значениями потерь холостого хода и тока холостого хода выпускаются до 01.01.89.
(Измененная редакция, Изм. N 1).
Таблица 6
Потери, напряжения короткого замыкания и ток холостого хода
трехобмоточных трансформаторов
Тип трансформатора | Потери, кВт | Напряжение короткого замыкания, % для обмоток | Ток холостого хода, % | |||
холостого хода | короткого замыкания | ВН-НН | ВН-НН (НН) | НН-НН не менее | ||
|
|
|
|
|
|
|
ТМН-2500/110 | 5,0 | 22 | 10,5 | — | — | 1,20 |
ТМ-4000/110* | — | — | — | — | — | — |
ТМ-6300/110* | — | — | — | — | — | — |
ТМН-6300/110 | 10,0 | 44 | ||||
docs.cntd.ru
Регулирование напряжения на понижающих подстанциях
Для регулирования напряжения трансформаторами подстанций предусмотрена возможность изменять коэффициент трансформации в пределах 10 – 20 %. По конструктивному исполнению различают два типа переключающих устройств:
с регулированием без возбуждения (ПБВ), то есть для изменения коэффициента трансформации трансформатор отключают от сети;
с регулированием напряжения под нагрузкой (РПН).
Устройство РПН дороже устройства ПБВ. Стоимость устройства мало зависит от мощности трансформатора. Поэтому относительное удорожание трансформатора с РПН будет значительно большим для трансформаторов меньшей мощности. В связи с этим трансформаторы напряжением 6 – 20 кВ большей частью выполняются с ПБВ, а трансформаторы напряжением выше 35 кВ с РПН.
Устройство РПН, как правило, устанавливают на обмотке высшего напряжения по следующим причинам:
на стороне высшего напряжения меньшие токи, поэтому устройство имеет меньшие габариты;
обмотка высшего напряжения имеет большее количество витков, поэтому точность регулирования выше;
по конструктивному исполнению обмотка высшего напряжения является наружной (магнитопровод – обмотка низшего напряжения – обмотка высшего напряжения). Поэтому ревизию устройства РПН выполнять проще;
устройство РПН располагают в нейтрали высшей обмотки. Обмотки высшего напряжения соединяются в звезду, а обмотки низшего напряжения соединяются в треугольник. Трехфазное регулирование проще выполнить на обмотках, соединенных в звезду.
У трансформаторов напряжением 110 кВ мощностью 2,5 МВА и напряжением 150 кВ мощностью 4 МВА устройство РПН расположено на обмотке низшего напряжения.
Трансформаторы имеют разное количество ответвлений и разные ступени регулирования устройства РПН. У трансформаторов с ПБВ дополнительных ответвлений всегда 4 — .
Устройства РПН и управляющие ими системы автоматического регулирования характеризуются:
величиной напряжения ступени регулирования;
зоной нечувствительности;
выдержкой времени срабатывания;
точностью регулирования.
Ступенью регулированияназывается напряжение между соседними ответвлениями. Его выражают в процентах к номинальному напряжению той обмотки, которая имеет регулировочные ответвления.Зоной нечувствительностиназывается некоторый диапазон изменения напряжения, при котором не происходит срабатывание регулирующей аппаратуры. Зона нечувствительности регулятора должна быть несколько больше ступени регулирования: иначе регулятор будет работать неустойчиво.Выдержка временирегулятора служит для предотвращения его работы при кратковременных изменениях напряжения. Зона нечувствительности и выдержка времени регулятора определяютточность регулирования.
Устройство рпн двухобмоточного трансформатора
Рассмотрим принципиальную схему устройства РПН с реактором (рис. 18.3).
Обмотка высшего напряже-ния трансформатора с РПН со-стоит из двух частей: нерегули-руемой или основной (а) и ре-гулируемой (б).
На регулируемой части об-мотки имеется ряд ответвлений к неподвижным контактам 1, 2, 0, -1, -2. Ответвления 1, 2 соотрые включены согласно виткам основной обмотки. При включении ответвлений 1, 2 коэффициент трансформации увеличивается. Ответвления –1, -2 соответствуют части витков, которые включены встречно по отношению к виткам основной обмотки. Их включение приводит к уменьшению коэффициента трансформации.
Основным выводом обмотки высшего напряжения является нулевой вывод. С него снимается номинальное напряжение.
На регулируемой части обмотки есть переключающее устройство. Оно состоит из подвижных контактов виг, контакторовК1иК2и реактораР.Середина обмотки реактора соединена с нерегулируемой частью обмотки высшего напряжения трансформатора. В нормальном режиме работы (без переключения) ток нагрузки обмотки высшего напряжения протекает через реактор и распределяется поровну между половинами обмотки реактора. Поэтому магнитный поток мал и потеря напряжения в реакторе тоже мала.
Переключения выполняются следующим образом. Предположим, что необходимо переключиться с ответвления 2 на ответвление 1. Для этого отключается контактор К1, переводится подвижный контактвна ответвление 1 и вновь включается контакторК1.В результате этих действий секция 1 — 2 оказывается замкнутой на реактор. Значительная индуктивность реактора ограничивает уравнительный ток, который возникает из-за наличия напряжения на секции 1 – 2. Затем отключается контакторК2, переводится подвижный контактгна ответвление 1 и включается контакторК2.
Реактор и все подвижные и неподвижные контакты переключающего устройства размещаются в баке трансформатора. Контакторы помещаются в отдельном кожухе. Он залит маслом и размещен снаружи бака трансформатора. Это облегчает ревизию контактов и смену масла.
Переключатели с реакторами рассчитаны на длительное протекание тока нагрузки. Но реактор является тяжелым и громоздким элементом. Поэтому переключающие устройства трансформаторов напряжение 220 кВ и выше выполняются на активных сопротивлениях. Чтобы снизить потери электроэнергии в таких устройствах, их рассчитывают на кратковременную работу. Устройство получается компактным, но требует применения мощных быстродействующих приводов. Принцип действия таких устройств рассмотрим на примере автотрансформаторов напряжением 220 – 330 кВ.
studfile.net
Конструкция и принцип действия переключающего устройства РПН типа РС-3
Широкое распространение в отечественном трансформаторостроении получили болгарские переключающие устройства типа РС-3, выпускаемые заводом им. Басила Коларова в Софии. Переключающие устройства похожей конструкции выпускаются фирмами АСЕК (Бельгия), Рейхаузен (Германия), Элин (Австрия), Альстом и Савуазьен (Франция) и в Чехии. Некоторые трансформаторы этих фирм эксплуатируются в энергосистемах России. Эти переключающие устройства выпускаются трехфазными и однофазными с токоограничивающими сопротивлениями, которые включаются в работу по схеме Янеена.
Переключающее устройство типа РС-3 предназначено для регулирования напряжения под нагрузкой в нулевой точке трехфазного трансформатора, но его также применяют для регулирования напряжения при соединении обмоток в треугольник и по автотрансформаторной схеме. Устройство рассчитано на ток 400 а с фазным напряжением ступени 1300 в и используется в трансформаторах класса напряжения 110 кВ. Гарантируется до 200 000 переключений, но после 40 000 переключений должна производиться ревизия контакторного устройства.
Переключающее устройство занимает сравнительно небольшое место в баке трансформатора, так как основные его узлы—трехфазный избиратель 7 (рис. 1), предызбиратель 8 и контактор 4 — соединены в единую стройную систему. Переключатель имеет восемь ступеней регулирования, но с помощью дополнительного устройства — предызбирателя или реверсора — диапазон регулирования увеличивается вдвое при том же самом количестве витков регулировочной обмотки. Реверсор в РПН осуществляет сложение или вычитание э. д. с. основной обмотки и регулировочных ступеней. Предызбиратель включает или выключает регулировочные витки ступеней обмотки, предназначенных для грубого регулирования. Число витков ступени грубого регулирования равно числу витков основной регулировочной обмотки или отличается от него на одну ступень. Схемы с предызбирателем и реверсором по диапазону регулирования равноценны, но переключатель с предызбирателем уменьшает нагрузочные потери трансформатора. Для регулирования в узком диапазоне переключатели изготовляют без предызбирателя и реверсора.
Основными элементами переключающего устройства являются верхний несущий фланец 1, закрепляемый на крышке или верхней части бака трансформатора колокольного типа, командный вал 2, связанный с системой шестеренчатых и мальтийских передач, передающих движение на валы избирателя, предызбирателя и контактора, корпус 3 контактора 4, представляющий собой герметически закрытый изоляционный цилиндр, в который встроен механизм переключения контактора и токоограничивающие константановые сопротивления 5, верхний фланец 6, в котором размещен блок зубчатых и мальтийских шестерен избирателя 7 и предызбирателя 8.

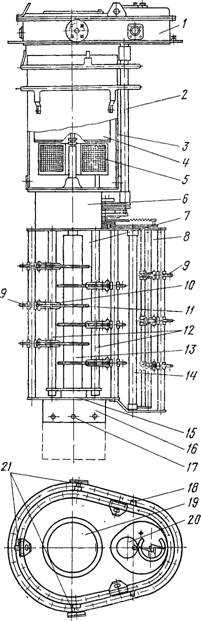

Рис. 1. Общий вид переключающего устройства ответвлений обмоток под нагрузкой типа РС-3 с предызбирателем
Избиратель представляет собой цилиндрическую клетку, состоящую из гетинаксовых реек, на которых закреплены в шесть рядов неподвижные медные контакты 9. Для каждой фазы предусмотрено два ряда контактов, к верхнему ряду подсоединяют четные, а к нижнему нечетные регулировочные ответвления. На каждый ряд неподвижных контактов приходится один подвижный контакт 10. Шесть подвижных контактов приводятся в движение от двух изоляционных валов 12. На одном валу размещены нечетные контакты трех фаз, а на другом — четные.
Подвижные контакты перемещаются вокруг центральной трубы 13. С подвижных контактов ток отводится на контактные диски 11, размещенные на центральной трубе, а с них — на контактор. Концы изоляционных планок с неподвижными контактами прочно закреплены между нижним 15 и верхним 6 фланцами. На изоляционном цилиндре 16 размещены шпильки 17, к которым подсоединяются отводы от нулевых точек обмотки трансформатора. Провода от шпилек проходят внутри трубы 13 и подсоединяются к дискам 11.
При последовательном переключении с одного регулировочного ответвления на другое, например с первого на второе, со второго на третье и т. д. (или в обратном порядке), начинают поочередно вращаться валы, включающие четные или нечетные ряды контактов избирателя.
Предызбиратель состоит из трех гетинаксовых реек, закрепленных между плитами. На каждой рейке размещены неподвижные контакты, на каждую фазу предусмотрено три контакта. Для каждого ряда неподвижных контактов на поворотном валу 14 закреплено по одному подвижному контакту.
Несущий фланец выполнен разъемным (с крышкой). Горизонтальный вал 19, выступающий из фланца, позволяет присоединять к нему вал привода с той или другой стороны фланца. Во фланце имеются три патрубка 21. Один из них служит для соединения трубопроводом контакторного бачка с расширителем через защитное газовое реле типа RS—1000, другой — с сифоном, предназначенным для взятия пробы или слива масла; третий патрубок — запасной, его заглушают пробкой. В крышке фланца имеется окно 20 для цифрового указателя положений и предохранительная мембрана, выдерживающая давление 1,8—2,5 кГ/см2.
Работу всей системы переключающего устройства проследим по кинематической схеме (рис. 2). Для наглядности на схеме показано соединение только одной фазы трансформатора (переключения ответвлений других фаз происходят одновременно и аналогично). Прохождение тока на схеме показано жирными линиями. В переключающем устройстве РПН типа РС-3 скорость вращения выходного вала от двигателя около 350 об/мин. Один цикл переключения происходит через 33 оборота командного вала. Продолжительность цикла около 5,6 сек. При переключении вручную цикл равен 12 оборотам рукоятки.
Переключение происходит при перебросе токовой нагрузки контактором с нечетной ступени на четную (с контакта 31 на контакт 32) или с четной на нечетную (с контакта 32 на контакт 31) с помощью пружины мгновенно (в течение сотых долей секунды). Для всех четных ступеней контактор всегда включен на контакт 32, для всех нечетных — на контакт 31.
На схеме контакты избирателя включены на вторую ступень регулировочного ответвления обмотки, нечетные контакты находятся в нерабочем положении (обесточены), контакторное устройство включено на токовый контакт 32. Например, при переключении со второй ступени на третью прежде всего начинают работать подвижные контакты нечетного ряда избирателя. Они переходят с первой ступени на третью. Как видно из схемы, контакты 1 и 3 обесточены. В данном случае происходит повертывание вала только для нечетного ряда ступеней, вал для четного ряда ступеней остается без движения, т. е. контакты в четном ряду избирателя остаются на второй ступени, обеспечивая протекание тока нагрузки.
В процессе переключения командный вал 1 совершает 33 оборота. С помощью червячной передачи 2 с передаточным отношением 33 : 1 движение передается на командный вал 4. С вала 4 через шестерни с передаточным отношением 2 : 1 движение передается на контактор 10 и вал нечетного ряда контактов избирателя.
Рис. 2. Кинематическая схема переключающего устройства РС-3 с предызбирателем
Сдвоенные диски 6 с роликами и мальтийские шестерни 7 обеспечивают последовательность движения валов 8 избирателя и предызбирателя. Подвижные контакты 9 не нагружены рабочим током, поэтому, не нарушая цепи, переходят с первой ступени на третью. Ток нагрузки проходит через вторую ступень. В пружине контактора создается натяжение, и контактор с помощью большой шестерни 5 и зубчатой рейки 3 подготавливается к переключению. После переключения с первой ступени на третью пружина контактора мгновенно перебрасывает токовую нагрузку с контакта 32 на контакт 31, т. е. с четного ряда на нечетный, в данном случае со второй ступени избирателя на третью. Во время мгновенного срабатывания контакторного механизма регулировочные катушки обмотки кратковременно замыкаются на активные сопротивления.
Если после переключения со второй ступени на третью необходимо вновь переключить регулировочные ответвления обмоток трансформатора с третьей ступени на вторую, достаточно переключить контактор с контакта 31 на контакт 32. Благодаря тому, что между шестерней 5 \и диском 6 имеется свободный ход, валы избирателя при этом не поворачиваются и подвижные контакты избирателя остаются на второй ступени неподвижных контактов.
Контактор представляет собой быстродействующий механизм. Принципиальная его схема с сопротивлениями Rx2 и Rxь Ry2 и Ryu Rz2 ;и Rz\ и переключающими нечетными и четными контактами, обозначенными 32Х, 31Х, 32У, 31 У, 32Z, 31Z, показаны на рисунке. Неподвижные четные и нечетные контакты закреплены на изоляционном цилиндре, а подвижные — на трех быстродействующих секторах. На каждом секторе имеются четыре контактных системы — две для четных и две для нечетных номеров ответвлений регулировочной обмотки. Во время работы контактора нагрузочный ток проходит через внешние контакты системы; через (внутренние дугогасительные контакты ток проходит только в кратковременный период переключения. Дугогасительные контакты изготовлены из металлокерамики, главные — из меди. Токоограничивающие сопротивления расположены под механизмом переключения и вместе с ним могут быть вынуты для ревизии или ремонта.
Приводной механизм РС-3 так же, как и в отечественных переключающих устройствах РПН — выносной и закреплен на стенке бака трансформатора. Переключение производят дистанционно с расстояния до 3 км или вручную рукояткой. При дистанционном управлении вращение вертикальному валу передается от электродвигателя. В приводе предусмотрены сигнальные и предохранительные устройства. Включение определенной ступени фиксируется в самом приводе и одновременно дистанционно с помощью специального стрелочного указателя наподобие логометра.
При низкой температуре воздуха внутреннее пространство привода обогревается четырьмя нагревателями по 125 вт с терморегулятором. Электродвигатель непосредственно связан с механизмом силовой передачи, (встроенным в герметически закрытую коробку с веретенным маслом. Слева от коробки находится механическое управление о электрической блокировкой и концевыми выключателями, оправа — электрическое управление, сигнализация и термоэлементы. Как правило, все работы по наладке терморегуляторов, реле, выключателей и других элементов производит персонал электротехнической службы энергосистемы или специализированные наладочные организации.
leg.co.ua
