Сечение провода по току калькулятор – , ,

Калькулятор расчета сечения кабеля по мощности и току



Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как алюминиевую проводку, так и силовые медные проводники. Делает подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считает для 12в. Чтобы рассчитать, заполните все поля и сделайте выбор нужных параметров во всех выпадающих списках. Важно! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым руководством к применению электрических проводников, с рассчитанной тут величиной площади сечения. Они являются лишь предварительным ориентиром к выбору сечения. Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается.

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

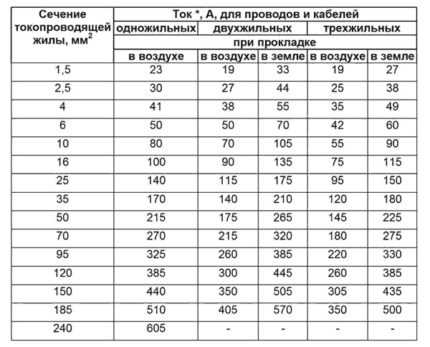

для медных проводов:

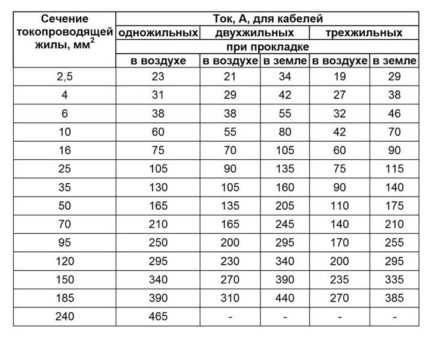

для алюминиевых проводов:

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В):

I = (P × K и ) / (U × cos(φ) )

где:

• cos(φ) — для бытовых приборов, равняется 1
• U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
• I — сила тока
• P — суммарная мощность всех электрических приборов
• K и — коэффициент одновременности, для расчетов принимается значение 0,75

---

Для 380 в трехфазных сетях:

I = P / (√3 × U × cos(φ))

Где:

• Cos φ — угол сдвига фаз
• P — сумма мощности всех электроприборов
• I — сила тока, по которой выбирается площадь сечения провода
• U — фазное напряжение, 220V

Расчет автомата по мощности и току

В таблице ниже указаны токи автомата по способу подключения в зависимости от напряжения.

220-help.su

Расчет кабеля по мощности: калькулятор онлайн

Неправильно выполненные электромонтажные работы при строительстве или ремонте дома часто сопровождаются авариями, пожаром или получением электрических травм. Поэтому сразу на стадии их планирования необходимо использовать проводку, отвечающую требованиям безопасности.

В статье показываю, как выполнить расчет сечения кабеля по мощности: калькулятор и таблицы прилагаются. Информацию для новичков дополняю картинками и схемами, поясняющими основные электрические процессы.

Опытный электрик может не читать пояснения, а сразу через раздел содержания открыть онлайн калькулятор и сделать в нем нужные вычисления.

Содержание статьи

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

• его отключение от защит;
• или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Принципы выбора кабеля по току: какие процессы учитываются

Провода и кабели для домашней проводки выпускаются большим ассортиментом с разным сечением жил из меди или алюминия. Их поперечное сечение вычисляется по формуле площади круга через диаметр, который легко определить измерительными инструментами, например, микрометром.

Поскольку они предназначены для работы в разных условиях эксплуатации, то обладают различной конструкцией, каждая из которых имеет свое название, например, NYM, ПУНП, ПУНГП, ВВГ, ВВГнг, ПВС и другие обозначения.

Внутренняя конструкция любого из них состоит из металлических жил и изоляции. В качестве примера показываю картинкой кабель ВВГнг.

Любая жила обладает электрическим сопротивлением. При прохождении тока по ней выделяется тепло, описываемое законом Джоуля-Ленца. Оно зависит от величины нагрузки, времени ее протекания и сопротивления проводника.

При этом происходит нагрев:

1. металла жилы;
2. слоя изоляции;
3. окружающей кабель среды.

С третьим вопросом предлагаю разобраться поподробнее.

Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки

Обратите внимание на то, что окружающая кабель среда может отводить тепло, снижая нагрев, либо повышать его температуру за счет локализации места прокладки расположенными в непосредственной близости теплоизолирующими материалами.

Поэтому расположенная на открытом воздухе проводка, благодаря естественной вентиляции (перемещения тепла вверх, а охлажденных масс вниз), охлаждается лучше, чем спрятанная в трубах или внутри строительных конструкций.

Изоляционные материалы хорошо работают при нагреве до допустимой температуры, а после достижения ею критических значений усыхают, теряя свои диэлектрические свойства. Тогда через них создаются токи утечек, приводящие к авариям или пожарам.

Поэтому для каждого типа провода уже выбраны температуры допустимого нагрева с учетом прохождения по ним длительных нагрузок. Поскольку сопротивление по закону Ома уже влияет на величину тока, то по нему и проводится весь расчет.

При пользовании этой методикой необходимо суммировать все нагрузки, которые могут проходить по жиле. Например, розетки, подключенные шлейфом, могут питать одновременно несколько бытовых приборов. Этот момент следует учитывать при выборе сечения питающего их кабеля.

Чтобы не усложнять этот процесс формулами на практике используются уже готовые таблицы. Привожу выдержку из них, необходимую для домашнего мастера.

Способ выбора сечения кабеля по току является базовым. Он:

• основан на многочисленных научных экспериментах;
• заложен в ПУЭ для обеспечения надежной и безопасной работы электрооборудования;
• позволяет оптимально выбрать сечение проводки по цене.

Для обеспечения повышенной безопасности при эксплуатации допустимо создавать запас по площади, используя кабель с более толстыми жилами. А монтировать его с уменьшенным сечением опасно.

Как рассчитать кабель по мощности нагрузки простыми словами

У большинства современных бытовых приборов в сопроводительной документации указывается информация не о токе нагрузки, а о величине мощности потребления. Эти параметры электрической сети взаимосвязаны.

Их легко пересчитать по известным формулам, содержащихся в шпаргалке электрика.

Однако есть более простой и доступный путь: уже готовая табличная форма. Она избавляет человека от математических вычислений.

Здесь действует то же правило сложения мощностей всех подключенных приборов, как и ранее для тока нагрузки.

Разберем пример. В розеточную группу из трех последовательно подключенных розеток может быть одновременно вставлено три потребителя с нагрузкой 2, 1,5 и 1,0 кВт. Складываем их и получаем 4,5 киловатта.

Смотрим таблицу. Для проводки 220 вольт, проложенной открытым способом, достаточно использовать медь сечением полтора квадрата или алюминий — 2,5. При выборе закрытого способа монтажа потребуется увеличить медный провод до 2,5 мм кв, а алюминиевый — до 4,0.

К слову: на любые розеточные группы общепринято выполнять монтаж проводов с сечением от 2,5 миллиметров квадратных. Здесь действуют дополнительные требования к их механической прочности, требующей запаса по толщине.

Особенно актуально это
требование к алюминиевой проводке, обладающей пониженной механической прочностью. В этом не раз убедились многочисленные владельцы квартир в старых многоэтажных зданиях.

Создание небольшого запаса сечения кабеля в будущем может избавить владельца от непредвиденных проблем при приобретении и подключении нового, более мощного электрооборудования.

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Онлайн методика позволяет оптимально вычислить сечение, которое будет:

• надежно работать при длительной полной нагрузке без каких-либо повреждений;
• полностью выдержит возникающие в цепи короткие замыкания;
• исключит потери напряжения в магистрали ниже допустимого уровня;
• обеспечит работу защитных устройств при недостаточном качестве заземления.

Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:

1. определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
2. учесть минимальные размеры способом расчета по току;
3. обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
4. выявить допустимые габариты для снижения потерь напряжения;
5. выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.

Для проведения расчета потребуется подготовить:

• информацию о характере нагрузки;
• условия работы в однофазной или трехфазной схеме питания;
• тип тока: постоянный или переменный;
• величину нагрузки в киловаттах;
• полный и пусковой коэффициенты мощности;
• протяженность рабочей магистрали;
• способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.

А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет». Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.

Еще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение.

Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»

Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).

Много полезной информации можно увидеть в комментариях под этими роликами.

Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.

electrikblog.ru

Калькулятор сечения — расчет кабеля по мощности и току онлайн

С помощью этого калькулятора можно рассчитать требуемое сечение провода или кабеля по току или заданной мощности:

Данный расчет можно применять, не учитывая индуктивность сопротивления кабельной линии на потерю напряжения, (допустимая потеря напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97) если выполняются нижеописанные условия:

• Коэффициент мощности косинус фи (cos φ) = 1 (для линии сети переменного тока)
• Линии сети постоянного тока
• Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят указанных в следующей таблице:

Максимальные значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на потерю напряжения

Коэффициент мощности	0.95		0.90		0.85		0.80		0.75		0.70
Материал жилы	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
Кабели до 1 кВ	70.0	120.0	50.0	95.0	35.0	70.0	35.0	50.0	25.0	50.0	25.0	35.0
Кабели 6-10 кВ	50.0	95.0	35.0	50.0	25.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0
Провода в трубах	50.0	95.0	35.0	50.0	35.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0

Этот расчет основан на методике описанной в пособии Козлова В.Н. и Карпова Ф.Ф. на странице 134. Его найти можно в интернете.

Внимание! Полученные значения нельзя считать в качестве окончательного варианта, в каждом конкретном случае необходим расчет квалифицированного специалиста, с замером сечений жил применяемой кабельно-проводниковой продукции.

Зачем вообще делать расчет сечения кабеля?

Каждый электрик, пусть даже и не очень опытный, должен знать методику расчета сечения кабеля. Без правильно рассчитанного кабеля, ожидать хорошей безопасности эксплуатации электричества не стоит. В чем же заключается такая важность этого расчета?

В первую очередь, это необходимо для безопасности помещения. Кабели и провода являются основным средством для передачи. А также распределения тока. Без кабелей электроэнергии просто не существует, поскольку ученые еще не придумали беспроводной передачи электричества. А с такими случаями, когда необходимо подключить дома электрическую кухонную плиту, поменять розетку или же повесить новый светильник, время от времени сталкивается практически каждый.

Одним словом, подбирать правильно сечение необходимо для того, чтобы обеспечить постоянный приток электроэнергии и избежать разных неприятных ситуаций, которые касаются повреждения электрической проводки.

В случае, если сечения кабеля недостаточно для нормальной функциональности электрических приборов с большой мощностью, то кабель будет перегреваться. А это уже приводит к разрушению его изоляции. Как следствие — уровень надежности и длительности эксплуатации электропроводки в здании резко снижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.

А пожаробезопасность и электробезопасность жилья не стоит «игр» с электричеством. Очень часты случаи, когда в целях экономии жильцы используют сечение кабелей меньшее, чем необходимо. Отсюда и возникает короткое замыкание.

Если не уделить достаточно внимания и времени на выбор расчета сечения кабеля, или сделать это халатно и непрофессионально во время электромонтажных работ, то в результате можно ожидать перегрев или потерю мощности. А также нецелесообразных денежных затрат на замену или ремонт электропроводки.

Итак, насколько правильно будет подобрано сечение кабелей и прокладываемых проводов, настолько качественной будет и дальнейшая работоспособность потребителей. Так что любой электромонтаж в квартире, доме или на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. В зависимости от потребностей жителей (другими словами — в зависимости от мощности используемых приборов).

Исходя из важности правильно подобранного сечения кабелей авббшв (ож), площадь этого сечения является, пожалуй, самым главным критерием, которым руководствуются профессионалы при выборе необходимых материалов для электромонтажных работ. Используемые провода — это основные элементы электрической проводки в доме или любом другом помещении. И именно поэтому так важно правильно подбирать их сечение.

Нужно помнить, что электричество не прощает ошибок и не дает второго шанса. Поэтому относиться к работе по электромонтажу халатно, не уделяя достаточно внимания качеству прокладываемых проводников — это просто недопустимо. Электробезопасность и надежность помещения — вот к чему стремится каждый профессиональный электрик, который делает электромонтажные работы на даче, доме, квартире или производстве.

www.a-kabel.ru

Расчёт сечения кабеля по мощности и току: формулы и примеры

Вы планируете заняться или дополнительно протянуть силовую линию на кухню для подключения новой электроплиты? Здесь пригодятся минимальные знания о сечении проводника и влиянии этого параметра на мощность и силу тока.

Согласитесь, что неправильный расчёт сечения кабеля приводит к перегреву и короткому замыканию или к неоправданным расходам.

Очень важно провести вычисления на стадии проектирования, так как выход из строя скрытой проводки и последующая замена сопряжена со значительными издержками. Мы поможем вам разобраться с тонкостями проведения расчетов, чтобы избежать проблем при дальнейшей эксплуатации электросетей.

Чтобы не нагружать вас сложными расчетами, мы подобрали понятные формулы и варианты вычислений, привели информацию в доступном виде, снабдив формулы пояснениями. Также в статью добавили тематические фото и видеоматериалы, позволяющие наглядно понять суть рассматриваемого вопроса.

Содержание статьи:

Расчет сечения по мощности потребителей

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

Галерея изображений

Фото из

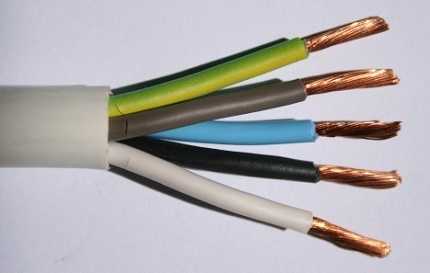

Различные виды кабеля для устройства проводки

Разная толщина у проводников для бытовой эксплуатации

Число жил в различных марках кабеля

Варианты многожильного кабеля

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J,

Где:

• P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
• P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

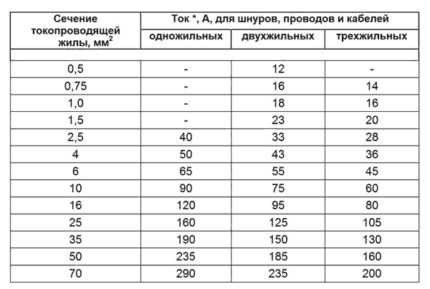

Теперь предстоит выбор необходимого сечения по таблице 1.

Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с  реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД,  в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I,

Где:

• P – мощность в Вт;
• U – напряжение в В;
• I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i – сила тока, U, u – напряжение, π – число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i – сила тока, U, u – напряжение, π – число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Поэтому возвращенная энергия потребителя с реактивной нагрузкой является паразитной и тратится на нагрев проводников и других компонентов.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:

P = Q / cosφ,

Где Q – реактивная мощность в ВАрах.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример: в паспорте на перфоратор указана реактивная мощность 1200 ВАр и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм².

Часто бывает необходимо узнать, как грамотно рассчитать проволоки проводника.

В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

S = π*R² = π*D²/4, или наоборот

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m,

Где:

• S – площадь жилы в мм²;
• R – радиус жилы в мм;
• D – диаметр жилы в мм;
• h, m – ширина и высота соответственно в мм;
• π – число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D²/1,27,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 —рассчитываем сечение по мощности на практике

Задача: общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

Решение:

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм². Аналогичный размер провода с алюминиевой жилой 6 мм².

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Галерея изображений

Фото из

Помещение с максимальным числом бытовой техники

Техническое оснащение ванных комнат и совмещенных санузлов

Подключение мощных энергопотребителей

Блок-розетка для маломощного оборудования

Варочная поверхность требует правильного подключения

Силовая электролиния для стиральной машины

Отдельные силовые ветки для холодильников

Мощные потребители энергии в санузлах и ванных

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

• выбор мощности всех потребителей;
• расчет токов, проходящих по проводнику;
• выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/U_л,

Где:

• I — cила тока, принимается в амперах;
• P — мощность в ваттах;
• U_л — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

1. U_л = U*cosφ в случае однофазного напряжения.
2. U_л = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

1. U_л = 220 В для однофазного напряжения.
2. U_л = 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:

I = (I1+I2+…IN)*K*J,

Где:

• I – суммарная сила тока в амперах;
• I1..IN – сила тока каждого потребителя в амперах;
• K – коэффициент одновременности;
• J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой .

Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

При использовании таблиц к допустимому длительному току применяются коэффициенты:

• 0,68 если 5-6 жил;
• 0,63 если 7-9 жил;
• 0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

Нулевая и заземляющая жилы в количество жил не входят.

По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

Расчет и выбор медных жил до 6 мм² или алюминиевых до 10 мм² ведется как для длительного тока.

В случае больших сечений возможно применить понижающий коэффициент:

0,875 * √Т_пв

где T_пв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Задача: медного кабеля для подключения:

• трехфазного деревообрабатывающего станка мощностью 4000 Вт;
• трехфазного сварочного аппарата мощностью 6000 Вт;
• бытовой техники в доме общей мощностью 25000 Вт;

Подключение будет произведено пятижильным кабелем (три жилы фазные, одна нулевая и одна заземление), проложенным в земле.

Изоляция кабельно-проводниковой продукции рассчитывается на конкретное значение рабочего напряжения. Следует учитывать, что указанное производителем рабочее напряжение его изделия должно быть выше напряжения в сети

Решение.

Шаг # 1. Рассчитываем линейное напряжение трехфазного подключения:

U_л = 220 * √3 = 380 В

Шаг # 2. Бытовая техника, станок и сварочный аппарат имеют реактивную мощность, поэтому мощность техники и оборудования составит:

P_тех = 25000 / 0,7 = 35700 Вт

P_обор = 10000 / 0,7 = 14300 Вт

Шаг # 3. Ток, необходимый для подключения бытовой техники:

I_тех = 35700 / 220 = 162 А

Шаг # 4. Ток, необходимый для подключения оборудования:

I_обор = 14300 / 380 = 38 А

Шаг # 5. Необходимый ток для подключения бытовой техники посчитан из расчета одной фазы. По условию задачи имеется три фазы. Следовательно, ток можно распределить по фазам. Для простоты предположим равномерное распределение:

I_тех = 162 / 3 = 54 А

Шаг # 6. Ток приходящийся на каждую фазу:

I_ф = 38 + 54 = 92 А

Шаг # 7. Оборудование и бытовая техника работать одновременно не будут, кроме этого заложим запас равный 1,5. После применения поправочных коэффициентов:

I_ф = 92 * 1,5 * 0,8 = 110 А

Шаг # 8. Хотя в составе кабеля имеется 5 жил, в расчет берется только три фазные жилы. По таблице 8 в столбце трехжильный кабель в земле находим, что току в 115 А соответствует сечение жилы 16 мм².

Шаг # 9. По таблице 8 применяем поправочный коэффициент в зависимости от характеристики земли. Для нормального типа земли коэффициент равен 1.

Шаг # 10. Не обязательный, рассчитываем диаметр жилы:

D = √(4*16 / 3,14) = 4,5 мм

Если бы расчет производился только по мощности, без учета особенностей прокладки кабеля, то сечение жилы составит 25 мм². Расчет по силе тока сложнее, но иногда позволяет экономить значительные денежные средства, особенно когда речь идет о многожильных силовых кабелях.

О взаимосвязях значений напряжения и силы тока подробнее можно прочесть .

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

U_пад = I * R,

U_% = (U_пад / U_лин) * 100,

Где:

• 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
• R – сопротивление проводника, Ом;
• ρ – удельное сопротивление проводника, Ом*мм²/м;
• S – сечение проводника, мм²;
• U_пад – напряжение падения, В;
• U_% – падение напряжения по отношению к U_лин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Пример расчета переноски

Задача: рассчитать падение напряжения для медного провода с поперечным сечением одной жилы 1,5 мм². Провод необходим для подключения однофазного электросварочного аппарата полной мощностью 7 кВт. Длина провода 20 м.

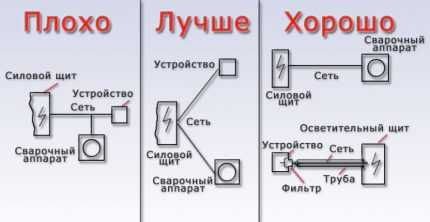

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Решение:

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

U_пад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U_% = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Если остались какие-либо вопросы по методике расчета сечения кабеля или есть желание поделиться личным опытом, пожалуйста, оставляйте комментарии к этой статье. Блок для отзывов расположен ниже.

sovet-ingenera.com

Интеллектуальный калькулятор для расчета сечения электрических кабелей

Калькулятор позволяет рассчитать сечение токоведущих жил электрических проводов и кабелей по электрической мощности.

---

Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока: ВыбратьПеременный токПостоянный ток

---

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

ВыбратьМедь (Cu)Алюминий (Al)

---

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

---

Номинальное напряжение

Введите напряжение: В

---

Только для переменного тока

Система электроснабжения: ВыбратьОднофазнаяТрехфазная

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

---

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

ВыбратьОткрытая проводкаСкрытая проводка

---

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

ВыбратьДва провода в раздельной изоляцииТри провода в раздельной изоляцииЧетыре провода в раздельной изоляцииДва провода в общей изоляцииТри провода в общей изоляции

---

Минимальное сечение кабеля: 0

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.



Длина кабеля

Введите длину кабеля: м

---

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

---

Минимальное сечение кабеля с учетом длины: 0

Рассчитанное значение представляет собой минимально допустимое значение фактического сечения кабеля. Значительная часть реализуемой в магазинах кабельной продукции не соответствует маркировке и имеет заниженное сечение проводника. Проверяйте фактическое сечение проводников кабеля перед применением!

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

homo-habilis.ru
