Какие есть виды и категории кабеля «витая пара»?

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, напрмиер таких как Ethernet.

Виды кабеля

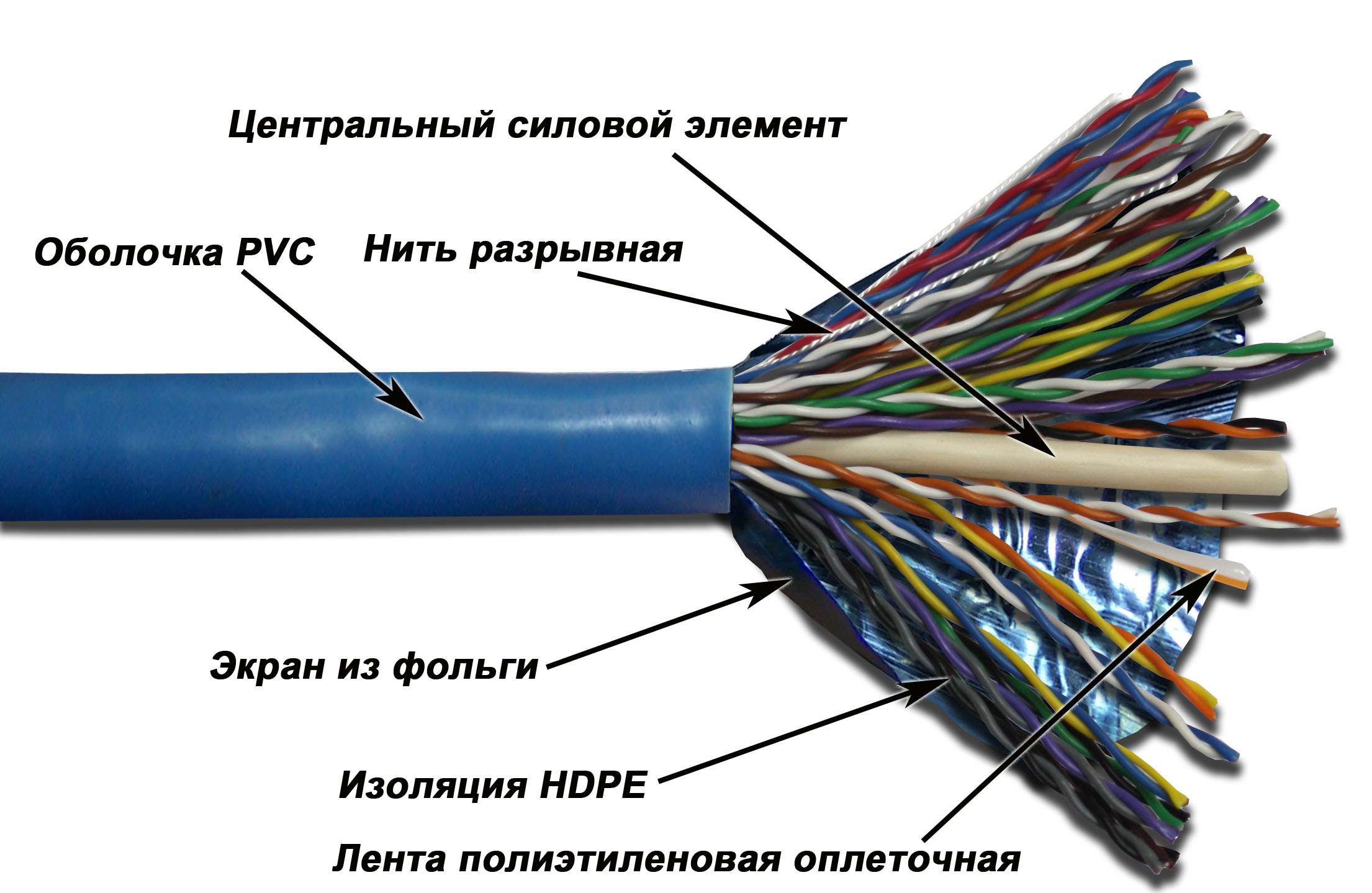

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

  • UTP или U/UTP
    — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
  • FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
  • STP — (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки .
  • SSTP или S/FTP — (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
  • U/STP — (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
  • SFTP или SF/UTP — (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  • AWG — (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
  • моножила — (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
  • диаметр жилы — от 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
  • количество пар — количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
  • оболочка — в данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Виды оболочки:

  • PVC — ПВХ-пластиката. Для внутреннего применения.
  • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С.
  • PE — полиэтилен. Для внешней прокладки.
  • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
  • LS — Low Smoke пониженное дымовыделение при горении.
  • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.
  • B — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
  • C — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

Материалы проводников

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

  • Алюминиевый проводник (Al) — Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
  • Омеднённый алюминий (CCA) — В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного. Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.)
  • Медь (Cu) — Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²).

Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.

Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.

Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.

Таблица категорий витой пары

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Категория Частоты, МГц Примечание Описание
Cat.1 0,1(0,4?) Телефонные и старые модемные линии 1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat. 2 1(4?) Старые терминалы (такие как IBM 3270) 2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3 16 10BASE-T, 100BASE-T4 Ethernet 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4 20 token ring, сейчас не используется Кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре. .
Cat.5 100 100BASE-TX Ethernet (LAN, ATM,CDDI) 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e 100 1000Base-T 4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6 250 Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a 500 Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
Cat.7 600 Gigabit Ethernet (10GBASE-T Ethernet) Спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.7a до 1200 Gigabit Ethernet (40GbE, 100GbE) Разработан для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.8/8.1 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Cat.8.2 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Схема обжима витой пары

Сетевой коннектор принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Примеры кримперов для установки модульных коннекторов RJ-45:







Jonard Tools UC-864

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0.32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев



Jonard UC-4569 — кримпер для сквозных коннекторов

  • Обжим сквозных и стандартных коннекторов RJ45
  • Гильотина для удаления выступающего провода
  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0. 32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев







Greenlee PA1561

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нескользящие рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Механизм для освобождения обжимаемого разъема
  • Вес: 390 гр



Greenlee 45553

  • Установка разъемов RJ-11 и RJ-45
  • Надежный храповый механизм
  • Строго перпендикулярный ход матрицы
  • Гарантия длительного срока жизни инструмента
  • Высокое качество обжима
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей











Hobbes Tooltest — кримпер c LAN тестером

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Встроенный кабельный тестер RJ-45
  • Испытание кабеля на непрерывность, обрыв, перепутанные жилы, короткое замыкание.
  • Индикатор низкого заряда батарей.
  • Обжимной инструмент и тестер кабелей в одном





Схемы обжима витой пары

 Существуют две основных схемы обжима:

  • Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  • Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.



Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.



Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото



Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля



Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.



Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора



Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Часть современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.



Подключение витой пары к розетке с помощью расшивки

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Примеры расшивок для установки розеток RJ-45:



Palladin Tools PT-1913 — стриппер UTP/STP c расшивкой 110

  • Зачистка кабеля UTP/STP категории CAT-5, 5e, 6
  • Расшивка витой пары на кросс 110
  • Качественное исполнение
  • Простота в использовании
  • Саморегулирование глубины зачистки кабеля

Jonard Tools ENI-110 — расшивки кабеля на кросс 110

  • Назначение: расшивка провода на 110 кросс
  • Два лезвия: с ножом для обрезки провода и без ножа
  • Цвет рукояти: светло синий
  • Вес: 64 г

Jonard EPD-9Krone — ударный инструмент для расшивки кабеля KRONE

  • В комплекте лезвие для кросса типа KRONE
  • Прочный ударный механизм
  • Два режима силы забития Hi и Low: 18. 14 кг и 13.6 кг
  • Крючок для извлечения проводника с кросса
  • Двухцветная рукоять для идентификации режима
  • Отделение для хранения лезвий с фиксатором
  • Ресурс инструмент: 100 000 операций в режиме
    забития Hi (18,14 кг / 178 N)
  • Вес без лезвия: 127 г

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.



ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

  • Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
  • Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
  • Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
  • Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
  • Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.



Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

Сечение витой пары: полный разбор от специалиста

Всем привет! В статье мы поговорим про сечение витой пары. Конечно, для подключения интернета в домашних условиях данная характеристикам почти на важна. Но для системных администраторов и инженеров данная статья будет полезной, так как от площади поперечного сечения зависит не только максимально поддерживаемая скорость кабеля, но также дальность действия сигнала без применения повторителя.

По сути, это вторая часть статьи про витую пару. Поэтому если вы её не читали, то советую начать именно с неё, так как некоторые моменты я буду брать оттуда. Если у вас будут какие-то вопросы, замечания или дополнения – пишите в комментариях. Я такой же человек как и вы, и не всё могу знать, но всегда буду рад услышать от других специалистов что-то новое.

Важные характеристики кабеля

Очень часто в бухте или на самом кабеле можно встретить определенные характеристики, которые сильно влияют на пропускную способность кабеля. Чаще всего используются три. Давайте сначала рассмотрим AWG или American Wire Gauge (Американский калибр проводов). Тут все достаточно просто: чем меньше значение, тем толще провод. Число AWG говорит про количество потягиваний основы WAG 0 (8мм) через определенное отверстие.

Но не будем вдаваться в подробности производства, так как это не совсем нужно. А нужны нам следующие характеристики, а именно наша площадь поперечного сечения. Достаточно взглянуть на таблицу ниже.

Одна жила

AWGДиаметрПлощадь поперечного сечения, мм 2
181.0190.816
190.9110.652
200.8120.518
210.7230.411
220.6420.324
230.5730.258
240.5100.204
250.4540.162
260.4030.127

Как видите, с уменьшением AWG каждый проводок увеличивается в диаметре, а также подрастает показатель поперечного сечения. Именно от показателя AWG и можно отталкиваться, смотря на категории кабелей. Так как площадь поперечного сечения растет, то по кабелю можно передавать ток куда большей частоты, от чего может расти скорость. Такие кабели часто используют в серверах.

Давайте взглянем на следующую таблицу, где расписаны категории сетевых кабелей:

КатегорияКоличество жилЧастотаСкоростьРасстояние/Затухание
CAT120,1 до 0,4 МГц256 Кбит/с200 м
CAT241млн. до 4 млн. Гц4 Мбит/с.150м
CAT3816 млн. Гц.10 – 100 Мбит /с.100м
CAT48 20 млн. Гц10 – 100 Мбит /с.100м
CAT5 (класс D)8100 млн. Гц100 – 1000 Мбит /с.100 м
CAT5e81–100 МГц100 – 1000 Мбит /с.100 м
CAT6 (класс E)850 млн. Гц10 Гбит /с.55 м
CAT6a8500 млн. Гц10 Гбит /с.55 м
CAT7 (класс F)8600 – 1000 млн. Гц10 Гбит/с55 м
CAT8-8.181600 – 2000 МГц40 Гбит /с.80 м
CAT8.281600 – 2000 МГц100 Гбит/с50 м

Если взглянуть на таблицу, то можно заметить увеличение частоты. Нас будут интересовать провода с 5 категории, так как меньшая категория реже используется. Как вы видите, с каждым шагом увеличивается частота, из-за чего также растут AWG и поперечное сечение. Если вы читали мою прошлую статью, то помните, что я отмечал увеличение скорости изначально только за счет задействования всех проводков при передаче данных, а не отдельных пар.

Именно за счет этого можно добиться 1000 Мбит при передаче через обычный кабель, но не на далекое расстояние. Если же нужна большая скорость, то нужен общий экран, а также вокруг каждого проводка, чтобы защитить данные от электромагнитного воздействия. Далее для увеличения скорости до 10-40 Гбит в секунду надо увеличить частоту, а, следовательно, и диаметр кабеля.

Именно поэтому лучше всего также смотреть именно на категории проводов, а не на одну характеристику. Также нужно учитывать тип экранирования, от этого также будет зависеть категория и цена, которая будет только повышаться. Об этом я писал в первой статье – ссылку я оставил в самом начале.

Витая пара — виды, характеристики и как выбрать

Интересный факт: Впервые трансатлантический телефонный кабель был проложен в 1858г. от залива Валеншиа (Ирландия) до острова Ньюфаунленд (близ берегов Канады). До этого телеграфный кабель уже широко использовался как на суше, так и на море: в частности, соединял Францию и Англию через пролив Ла-Манш. Масса трансатлантического кабеля был настолько велика, что его везли одновременно два судна. Суда дошли до середины Атлантического океана, где разошлись в разные стороны и через несколько месяцев первый трансатлантический кабель был успешно проложен. По обе стороны океана поднялась невероятная эйфория, многие желали немедленно отправить телеграмму за океан за любые деньги. Но из-за просчетов в изоляции кабеля прошли только первые короткие телеграммы. Понадобилось еще несколько лет и несколько неудач, пока в 1866 г. удалось проложить нормально работающий кабель.

1.Определение «витая пара»

Слова витая пара — это дословный перевод с английского языка термина телефонный кабель. В телефонном кабеле жилы скручены/свиты попарно, т.к. подобная конструкция обеспечивает уменьшение электромагнитных помех от внешних и взаимных наводок. В Советском Союзе попарный свив токопроводящих жил применялся, в частности, в кроссовом проводе (марка ПКСВ) и в более широко известном телефоном кабеле марки ТПП (соответствует 3-ей категории витой пары). Кстати, кабель ТПП до сих пор является основной составляющей в телефонных сетях стран СНГ. На Украине более скоростной и надежный телефонный кабель из оптоволокна соединяет пока только областные центры и отдельные особо важные объекты.

Поскольку основное назначение витой пары — это телефонные линии, — то количество пар в витой паре может быть до 1000, а диаметр жил от 0,4 до 0,64 мм. Т.е. все как и у нашего кабеля ТПП. Американская классификация телефонного кабеля по категориям со временем оказались самой удобной и большинство заводов мира при выпуске телефонного кабеля все чаще используют американские термины и стандарты. Этим, например, объясняется то, что стандартная длина бухты кабеля «витая пары» равна 305 м, что соответствует 1000 футам.

С появлением оптоволокна медный телефонный кабель свитый попарно во всем мире уже отходит в прошлое. Вместе с тем, уже при нашем поколении мы видим, как термин витая пара (телефонный кабель) фактически трансформировался исключительно в 4-парный кабель для компьютерных сетей.

2.Категории витой пары

Понятие категория витой пары связано, в первую очередь, со скоростью передачи информации. Ни внутренняя конструкция кабеля, ни материалы и т.п. не определяют напрямую категорию кабеля. Материалы и конструкция должны обеспечивать необходимые технические характеристики: скорость, долговечность, максимальное расстояние передачи и т.п. На сегодня в мире стандартизировано семь категорий витой пары. Наибольший объем при прокладке новых сетей занимает пока кабель 5-ой категории.

Скорость передачи сигнала напрямую зависит от частоты колебаний тока. Каждое колебание — это есть передача какого-либо сигнала/значения. Таким образом, чем выше частота, тем выше скорость. Именно поэтому в стандартах категории кабеля указывается частотный диапазон, в котором данный кабель может работать. Другие факторы: например, класс оборудования или качество кабельных сетей,- могут только поддерживать заданную частоту/скорость, а в худшем случае будут создавать помехи.

Справочно: один сигнал (точка или тире) в информатике называется один бит. Каждый электрический сигнал (импульс) означает точку/тире в телеграфе или ноль/один в двоичной системе компьютера. Набор из нескольких бит образует какое-либо смысловое значение (буква, цифра и т.п.) и называется байт. Современные компьютерные программы чаще используют 16-битную систему: каждый набор из 16 бит соответствуют одному конкретному значению. Очевидно, что чем больше бит в одном байте — тем больше комбинаций смысловых значений можно сформировать в таком стандарте. Уже применяются компьютера с 32-битными системами кодирования данных и разрабатывается 62-битная система кодирования. Во многих «простых» случаях по прежнему используются и старые стандарты на 6,8 и 9 бит.

3.Виды витой пары: назначение и маркировка

    На сегодня существуют следующие марки витой пары:
  1. U/UTP — неэкранированный кабель (ранее – “UTP”)

  2. F/UTP — кабель с общим экраном всех пар (ранее – “FTP”)

  3. SF/UTP -кабель с общим двойным экраном сердечника из алюминиевой фольги + «плетёнки» из луженных медных проволок (ранее – «S-FTP”)

  4. U/FTP – кабель с отдельным экраном каждой пары (ранее – “STP”)

  5. F/FTP – кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из алюминиевой «фольги»

  6. S/FTP — кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из лужёных медных проволок (ранее – “S-STP”)

Как видите, основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей.

    Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  1. Моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила множила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c джеками на концах для соединения двух цифровых устройств.

  2. Диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

  3. Количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.

  4. Оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Чаще можно встретить следующие виды оболочки:

    • PVC — ПВХ-пластиката. Для внутреннего применения

    • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С,

    • PE — полиэтилен. Для внешней прокладки

    • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

    • LS — Low Smoke пониженное дымовыделение при горении

    • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы

    • В — Бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

    • С тросом. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat5e solid 24AWG LSZH переводится так: не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

4.Стандарты и сертификация.

В области витой пары стандарты можно условно разделить на два типа: Первый тип — это стандарты Ethernet, которые определяют скорости передачи информации, способы модуляции сигналов, расстояние передачи и т.п. В большинстве стандартов Ethernet витая пара как средство передачи сигналов задействуется. Однако существуют стандарты Ethernet, где возможно, а иногда и необходимо применение других кабельных систем: например, на базе оптоволокна.

Второй тип стандартов — это стандарты по структурированным кабельным сетям. В них описываются условия прокладки кабеля, типы соединений и т. п.

Таким образом, производитель витой пары при конструировании кабеля должен определиться: для какого типа Ethernet будет выпускаться данная витая пара и в каких кабельных системах ее будет возможно проложить. Или еще понятней: какие типы оборудования можно будет подключать с помощью данного кабеля и какими стандартными соединителями.

Стандартов по Ethernet на сегодня уже несколько десятков: от старых 10BASE5, IEEE 802.3 (называемый также «толстый Ethernet») до гигабитного Ethernet (1000BASE). Разработаны и уже применяются стандарты 40 Gigabit Ethernet и 100 Gigabit Ethernet. Специалисты уверены, что в недалекой перспективе должен появится терабитный !!! интернет.

    В области СКС в настоящее время действуют 3 основных стандарта:

  1. «EIA/TIA-568С Commercial Building Telecommunications Wiring Standard -американский стандарт;

  2. «ISO/IEC IS 11801-2002 Information Technology. Generic cabling for customer premises — международный стандарт;

  3. «CENELEC EN 50173 Information Technology. Generic cabling systems — европейский стандарт.

Задаваемый действующими стандартами технический уровень гарантирует работоспособность кабельной системы на протяжении как минимум 10 лет.

5.Как определить качество витой пары в полевых условиях.

Во-первых, по названию торговой марки. На Украине из брендовых кабелей чаще можно встретить витую пару американского концерна Mollex или швейцарской компании Reichle De-Massari AG. Подделки пока не встречалось, видимо потому, что данные кабеля весьма дороги, специалисты их хорошо знают, а заказчики такого кабеля очень серьезны. Также уже брендовым на постсоветском пространстве можно считать витую пару завода «Одескабель». Все остальные торговые марки, присутствующие на нашем рынке, выпускаются преимущественно в Китае (иногда в Тайване), и маркируются по желанию различных заказчиков.

Во-вторых, по материалу жил. Стандартно жилы должны быть медные, но в последнее время получили распространение так называемые биметаллические жилы, которые представляют собой омедненный, правильней говорить плакированный, т.е. покрытый тонким слоем меди, стальной проводник (CCS = Copper Clad Steel) или покрытый медью алюминиевый проводник (CCA = Copper Clad Aluminium). В обоих случаях применение более дешевых материалов значительно ухудшает характеристики кабеля, а именно:

  • жила плохо держится в разъеме (плавающий контакт)

  • небольшая длина сегментов: обычно до 25м

  • непредсказуемость волнового сопротивления в зоне контакта при заделке кабеля в разъем

  • непредсказуемое изменение характеристик при последующей перекладке кабеля

  • у омедненных стальных кабелей скорость чаще не превышает 10 Мбит/с, у алюмо-медных — не более 100 Мбит/с.

Проверить омедненный кабель легко: нужно любым ножом соскоблить верхний слой меди. Если увидите четко белый цвет — это и есть так называемая «омедненка». И еще — омедненный кабель не паяется, во всяком случае, стандартным паяльником. К сожалению, большинство киевских (как, вероятно, и большинство украинских) операторов интернет услуг от щитка до абонента прокладывают исключительно омедненную витую пару.

В последнее время появился кабель из сплава меди с различными металлами. Сплав по виду и характеристикам очень похож на медь но, разумеется, дешевле. К сожалению, ничего более нам пока неизвестно, кроме того, что некоторые операторы сертифицируют такой кабель у нас на Украине.

В-третьих, по толщине жил. Серьезные производители применяют медную жилу диаметром 0,51 мм и выше. Не брендовые марки могут иметь диаметр жилы от 0,4 до 0,51 мм. Как правило, наиболее сильно занижаются жилы на синей (4-5) и коричневой (7-8) парах, т.к. в большинстве компьютерных сетей эти пары не используются.

В-четвертых, по наличию сертификата. Украина не обязывает сертифицировать витую пару, но солидные производители проходят сертификацию в нашей стране добровольно.

6.Что нужно знать при прокладке витой пары в своей квартире, доме.

При прокладке витой пары в квартире или частном доме совершенно излишне брать «крутой» кабель 6-й или даже 7-й категории. Во-первых, под седьмую категорию еще не выпускается ни активное, ни пассивное оборудования и данный кабель прокладывается в расчете на перспективу. Во — вторых, скорость, которую может обеспечить витая пара 6-ой или 7-ой категории провайдеры интернета пока не предоставляют. И в-третьих, кабель 5-й категории может обеспечить скорость до 100 Мбит/с, тогда как для просмотра видео или on-line игры достаточно 4 Мбит/с.

Кабель витая пара должен прослужить как минимум пятнадцать лет, поэтому в стены желательно закладывать медный кабель. Если квартира не ваша — то вполне хватит и омедненного кабеля: года на два-три.

Качество сигнала по кабелю всегда выше, чем радиосигнал. Если хотите уже сейчас и в перспективе иметь высокую скорость — четко спланируйте места вывода кабеля для интернет — соединения.

В месте подключения витой пары к компьютеру лучше оставьте 2-3 метра кабеля, но не ставьте розетку! Любое дополнительное соединение витой пары «крадет» скорость.

Витую пару нельзя механически разветвить на 2-3 компьютера как, например, телефонную розетку. Для подключения двух и более компьютеров на один кабель нужен коммутатор, чаще называемый switch (свич). Стандартно свичи выпускаются на 2,4,6,8,12, 24 и т.д. абонентов.

Для создания беспроводных сетей используется технология WI-FI. Для этого Вы должны подключиться к провайдеру интернет через специальное устройство: маршрутизатор (роутер), который осуществляет подключение к интернет и передает радио сигналы на Ваши компьютеры. Компьютера, в свою очередь должны иметь блок WI-FI: встроенный или внешний. Необходимо помнить, что после третьей стены сигнал от роутера может сильно ослабевать. Хотя бывает и так, что сигнал проходит через две квартиры, но остается достаточно сильным. К сожалению, определить дальность сигнала заранее очень сложно, надо пробовать на месте.

Минимально допустимое расстояние между силовыми (электрическими) и телефонными кабелями должно быть не менее 5 см. На практике данный норматив повсеместно нарушается, что в большинстве случаев не приводит к заметному для потребителя ухудшению качества сигнала.

Будьте очень внимательны с применением витой пары в экране. Экранированная витая пара безусловно более надежна по сравнению с не экранированной, но это только в том случае, если экран будет заземлен. Не заземленный экран может давать дополнительные наводки — помехи. Кроме того, заземление экрана в витой паре необходимо осуществлять со стороны одного из «терминаторов», но не с обеих сторон сразу и не где-нибудь в середине — это может привести к полной потере связи. Также следует иметь в виду, что некоторые устройства, например повторители, автоматически заземляют подключенный к ним конец кабеля.

И удачи Вам в Ваших начинаниях

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 15.06.17

что это, пропускная способность, сечение, маркировка, категории, максимальная длина и скорость, расшифровка UTP, FTP, STP

Антон Богданов

Инженер-проектировщик сетей связи

Несмотря на то, что оптические кабельные линии связи постепенно становятся доступнее, появляется больше устройств, поддерживающих работу с ними, и в целом работа с этим материалом становится проще, кабели типа витая пара, как и раньше, остаются самым доступным и удобным способом для подключения Интернета.

Определение и устройство

Так что такое витая пара и почему она собственно витая? Дело в том, что этот кабель состоит из скрученных между собой пар проводников. От выбора материала проводника, количества витков, изоляции и наличия экрана зависит пропускная способность, дальность действия и условия эксплуатации шнура. Интернет кабель применяется для соединения устройств и передачи информации по технологии Ethernet.

Основное отличие  от остальных кабелей – это то, что один проводник обвивает другой, поэтому кабель и носит такое название. Сигнал подаётся сразу на оба проводника пары, но по одному из них он идёт в противофазе. Получая сигнал по паре проводов, полезный сигнал суммируется (потому что он идёт в противофазе), а помехи вычитаются (они идут в одной фазе). Тем самым можно избавиться от большого количества помех для сигнала. Дополнительно жилы скручивают друг с другом для уменьшения наводок.

Преимущества применения

Преимущества использования перед другими типами кабелей:

  • Доступность;
  • Простота монтажа благодаря небольшой толщине и гибкости кабеля;
  • Удобство работы с кабелем, поскольку для этого не требуется дорогого оборудования;
  • Прочность и долговечность.

Виды

Существует много видов витой пары. Она может отличаться по количеству жил, наличием или отсутствием экранирования и типом оболочки. Каждый из этих видов подходит для определённой технологии и условий эксплуатации.

Число жил

Провод состоит из жил. Количество этих жил должно быть кратно 2. На данный момент существуют кабели с одной парой – 2 жилы, с двумя парами – 4 жилы и четырьмя парами – 8 жил.

Экранирование

Кабель бывает экранированный и неэкранированный. Для использования дома вполне пригоден без экранирования. Тип экрана выбирается, исходя из внешних условий и возможных наводок на провод.

  • U/UTP – без экрана, применяется в домах и офисах, где нет сильных наводок;
  • FTP (F/UTP) – с экраном, сделанным из фольги;
  • STP (S/UTP) – экранирование происходит за счёт медной оплетки поверх всех пар;
  • S/FTP, SF/UTP – фольга на каждой паре и все пары поверх экранированы медной оплёткой;
  • U/FTP – каждая пара экранирована фольгой;
  • F/FTP – фольга на каждой из пар и общий фольгированный слой;
  • SF/FTP – этот вид кабеля имеет три экрана. Каждая пара экранирована фольгой, дополнительно фольгой экранированы все пары вместе и поверх экранированы медной оплёткой.

Слой из фольги предохраняет от окружающей среды и окислов. Медная оплётка предназначена для защиты кабеля от электромагнитных наводок.

Оболочка

В зависимости от места использования кабеля, используется несколько разновидностей оболочки.

  • PVC – пластиковая оболочка, используется для прокладки внутри помещений;
  • PE – слой из полиэтилена. Более прочная, чем оболочка из пластика, может использоваться для прокладки на улице;
  • PP – полипропиленовый слой, устойчивый к внешней среде и температуре до 140 градусов Цельсия;
  • FR – защита, способна находится в открытом огне до 180 минут;
  • LS – при горении кабеля выделяется минимум дыма;
  • ZH – не токсична при горении;
  • B – броня, применяется при прокладке кабеля в грунте;
  • С – провод с силовым элементом, используется при подвесе кабеля.

Категории

Самое широкое распространение получила категория 5e. Именно этим ethernet кабелем соединяется оборудование провайдера и квартирного роутера. Этим же кабелем происходит подключение к маршрутизатору различных устройств, таких как персональный компьютер, телевизор, игровая консоль и т.д. Но категорий на самом деле гораздо больше. Одни уже не используются из-за недостаточной пропускной способности, другие же, наоборот, не применяются в повседневной жизни из-за слишком высокой пропускной способности и, следовательно, дороговизны.

Провод делится на категории, исходя из количества жил, количества витков и используемого частотного диапазона. От этих параметров будет зависеть скорость передачи данных витой пары и то, на какое максимальное расстояние она сможет их передать без потери сигнала.

  • Cat.1 – 1 пара работающая на частоте от 0,1 до 0,4 МГц. Применяется для аналоговой телефонной линии и доступа в интернет через модем;
  • Cat.2 – 2 пары работающие на частоте от 1 до 4 МГц;
  • Cat.3 – 4 пары работающие на частоте 16 МГц. Применяются для Ethernet стандарта 10BASE-T (скорость 10 Мбит/с) и 100BASE-T4 (100 Мбит/с). Указанная скорость гарантируется при длине кабеля до 100 метров;
  • Cat.4 – 4 пары на частоте 20 МГц. Применяется для технологии Token ring и 10BASE-T, 100BASE. Скорость по такой устаревшей технологии не может быть выше 16 Мбит/с. Сейчас уже не применяется;
  • Cat.5 – 4 пары на частоте 100 МГц. Применяется в стандарте 100BASE-TX, 100 Мбит/с. Максимальная длина – 100 метров;
  • Cat.5e – 4 пары, работающие на 100 МГц по стандарту 1000BASE-T, обеспечивает скорость до 1000 Мбит/с. Максимальная длина витой пары категории 5e для поддержания указанной скорости – не более 100 метров;
  • Cat.6 – 4 пары. Частота 250 МГц. Применяется в технологиях Fast Ethernet и Gigabite Ethernet (10GBASE-T). Способен обеспечивать передачу данных до 10 Гбит/с на расстоянии до 55 метров;
  • Cat.6e – 4 пары на частоте 500 МГц. применяется в технологии (10GBASE-T) и обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров;
  • Cat.7 – 4 пары, рабочая частота составляет 600 МГц. Используется в технологии (10GBASE-T). Скорость 10 Гбит/с при длине кабеля до 100 метров. Относится не к UTP, а к S/FTP. В нём применяется не только общий экран, но и экран для каждой пары;
  • Cat.7a – 4 пары, рабочая частота 1200 МГц. Применяется в Gigabit Ethernet (40GbE, 100GbE) 40 Гбит/с до 100 метров, и 100 Гбит/с до 15 метров.

Типы проводников

Провод изготавливают из разных материалов с различной толщиной. И от их качества и сечения сильно зависит цена.

Материал

Каноничным металлом для провода считается медь. Но она довольно дорога сама по себе, и не всегда нужна для применения. Поэтому в данный момент можно увидеть три основных материала:

  • Алюминий. Провод, сделанный из алюминия, значительно легче и дешевле медного. Это все его преимущества, дальше идут только недостатки. Электропроводность алюминия ниже, чем у меди, в 1,7 раз. На небольших участках это не заметно, но на длинных участках, граничащих с максимально допустимыми длинами, это может стать серьёзной проблемой. С алюминиевых проводов со временем могут сползать коннекторы. Материал сильно подвержен коррозии и его применение недопустимо в сырых помещениях или на улице, поскольку из-за повреждения коррозией электропроводность жилы значительно ухудшается. Провод из алюминия не такой гибкий, как медный, поэтому его несколько сложнее монтировать и проще повредить. Идеальное место применения кабеля с алюминиевыми жилами — это сухое помещение, например, квартира или офис, где длины кабеля не превышают половины, разрешённой используемым стандартом. Таким кабелем не получится запитать устройства по технологии PoE (Power over Ethernet). Эта технология позволяет передавать на устройство сигнал и электропитание через данный провод;
  • Омеднённый алюминий. Представляет собой алюминиевый кабель с нанесённым на его поверхность медным слоем. Этот кабель тоже значительно легче медного, но уже не так дёшев. Разница с медным кабелем составляет около 15%. Преимущество над кабелем из чистого алюминия заключается в улучшенной электропроводности и защите от коррозии. Но даже несмотря на то, что проводимость уже значительно лучше, чем у алюминиевого, технология PoE плохо работает на таком кабеле;
  • Медь. Провод, изготовленный из меди, тяжелее и дороже всех остальных. Но именно она позволяет выжать из использованной технологии всё, что задумано. И именно при медном исполнении пропускная способность витой пары будет максимальна. Сеть, построенная из медного кабеля будет самой качественной и долговечной.

Исполнение проводников

Проводники могут быть одножильными и многожильными.

  • Одножильный (Solid). Представляет из себя цельную жилу из одного проводника. Подходит для передачи сигнала на длительные расстояния. Подходит для обжима ручным инструментом;
  • Многожильный (Stranded), состоит из нескольких проводников скрученных по спирали. Более гибкий и хорошо подходит для изготовления патч-кордов. Не очень подходит для обжима ручным инструментом.

Сечение

Чем толще сечение жилы витой пары, тем больше можно пропустить по нему информации, и тем выше дальность передачи. Деление на категории уже само подразумевает то, что для выбранной категории кабеля будет выдержано требуемое сечение провода. Для маркировки сечения проводника придумана маркировка – AWG. На русский язык эта аббревиатура переводится как – Американский калибр проводов. Если говорить упрощённо, то для каждого значения AWG есть свой диаметр жилы и площадь её поперечного сечения. Для одножильного и многожильного кабеля эти значения будут разными.

Для категории Cat.5e стандарт – 24AWG. Это означает что для его полноценной работы диаметр каждого провода должен составлять 0,511 мм, что означает площадь поперечного сечения 0,205 кв. мм.

Маркировка

Характеристики, которые должны поддерживать сетевые кабели связи, и в каких условиях, описаны в стандарте iso 11801 (редакция 3). Но для обычного пользователя, и даже для монтажника кабельных сетей эти знания избыточны. Для построения качественной локальной сети достаточно описанных здесь параметров.

Чтобы понять, какая маркировка для витой пары используется в настоящий момент, можно просто взять кусок кабеля и посмотреть, что же на нём написано.

Из изображения видно, что на кабеле указана следующая информация:

  • U/UTP – это информация об используемом экране, здесь его нет;
  • Cat 5e – категория кабеля. Эта витая пара поддерживает максимальную скорость в 1Гбит/с на расстоянии до 100 метров;
  • PVC – используется пластиковая оболочка для прокладки внутри помещений;
  • 4x2x0,48 – кабель состоит из четырех пар. Диаметр жилы составляет 0,48 мм. Может быть использована другая маркировка, где вместо диаметра указывается значение AWG, например, 4x2x24AWG;
  • SOLID – каждая жила состоит из одного проводника;
  • Verified to ISO/IEC 11801 – соответствие указанному стандарту;
  • 07/16 – дата выпуска;
  • 284m – оставшийся или израсходованный метраж кабеля.

Выбор кабеля

Провод выбирается, исходя из условий эксплуатации и применяемой технологии. Стоит выбирать провод категории Cat.5e. Если прокладка будет происходить внутри помещения, то можно выбрать кабель для Интернета – витую пару без экрана U/UTP. Если на кабель возможно воздействие различных наводок, то в зависимости от их силы нужно подбирать экранирование. Для сухого и теплого помещения, где на кабель не будет воздействовать прямой солнечный свет, стоит выбирать оболочку PVC. Для более агрессивных сред и для кабелей, которые будут нести важную функцию, стоит выбирать внешнюю оболочку попрочнее. Для прокладки в грунте нужно выбирать кабель в броне B, а для подвеса C.


Для максимального качества передачи должен применяться одножильный кабель, сделанный из меди. Если высоких скоростей и больших длин кабеля не предусматривается, то можно сэкономить, выбрав алюминиевый или омеднённый тип исполнения.

Схема обжима

Для обжима кабеля используются коннекторы RJ-45.

Так их прозвали в народе, правильное название этих разъёмов 8P8C.

Обжим витой пары подробно расписан в другой статье, он происходит по прямой или обратной схеме. В основном используется первый вариант. Эти стандарты обозначены на схеме.

Иногда может потребоваться перекрёстный обжим (кросс), он применяется для соединения одинаковой техники, например, компьютер-компьютер, роутер-роутер и тд.

Мне нравитсяНе нравится1

Кабель Витая пара (LAN) с сечением 0,52 мм

Спецкабель LAN U/UTP 2x2x0,52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 2х2х0,52) Кабель симметричный для локальных компьютерных сетей, групповой прокладки, низкотоксичный LAN U/UTP 2x2x0,52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 2х2х0,52) Спецкабель (200 м) Артикул: М0000041402

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN FTP 2x2x0.52 кат.5e нг(А)-LS (КВПЭфнг(А)-LS 2x2x0,52) (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN F/UTP 2x2x0.52 кат.5e нг(А)-LS (КВПЭфнг(А)-LS 2x2x0.52) Спецкабель (200 м) Артикул: М0000019742

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN FTP 4x2x0.52 кат.5e фнг(А)-НF (200 м) Кабель симметричный для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN F/UTP 4x2x0.52 кат.5e нг(А)-НF (КВПЭфнг(А)-HF-5е 4x2x0.52) Спецкабель (200 м) Артикул: М0000016579

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN FTP 4x2x0.52 кат.5e нг(А)-LS (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN F/UTP 4x2x0.52 кат.5e нг(А)-LS (КВПЭфнг(А)-LS-5е 4x2x0.52) Спецкабель (200 м) Артикул: М0000016580

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN FTP 4x2x0.52 кат.5e нг(С)-LSLTx (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, низкотоксичный, LAN F/UTP 4x2x0.52 кат.5e нг(С)-LSLTx (КВПЭфнг(С)-LSLTx-5е 4x2x0.52) Спецкабель (200 м) Артикул: М0000026859

Назначение Низкотоксичные кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN UTP 4x2x0,52 кат.3 нг(А)-FRLS Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN UTP 4x2x0.52 кат.3 нг(А)-FRLS (СПЕЦЛАН UTP-3нг(А)-FRLS 4x2x0.52) Спецкабель Артикул: М0000026849

Назначение Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в локальных компьютерных…

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN F/UTP 1x2x0,52 кат.5е (КВПЭф-5е 1x2x0,52) Кабель симметричный для локальных компьютерных сетей, одиночной прокладки LAN F/UTP 1x2x0,52 кат.5е (КВПЭф-5е 1x2x0,52) Спецкабель Артикул: П0000000197

Назначение : Кабели симметричные парной скрутки предназначены для одиночной стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN FTP 1x2x0.52 кат.5e нг(А)-HF (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN F/UTP 1x2x0.52 кат.5e нг(А)-HF (КВПЭфнг(А)-HF-5е 1x2x0.52) Спецкабель (200 м) Артикул: М0000026855

Назначение Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN FTP 1x2x0,52 кат.5e нг(А)-LS (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN F/UTP 1x2x0.52 кат.5e нг(А)-LS (КВПЭфнг(А)-LS-5е 1x2x0.52) Спецкабель (200 м) Артикул: М0000026854

Назначение Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 1x2x0.52 кат.5e нг(С)-LSLTx (200 м) Кабель симметричный для локальных компьютерных сетей, групповой прокладки, низкотоксичный LAN UTP 1x2x0.52 кат.5e нг(С)-LSLTx (КВПнг(С)-LSLTx-5е 1x2x0.52) Спецкабель (200 м) Артикул: М0000026828

Назначение Низкотоксичные кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 2x2x0.52 кат.5e КВПП (200 М) Кабель симметричный для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN UTP 2x2x0.52 кат.5e КВПП (КВПП-5е 2x2x0.52) Спецкабель (200 м) Артикул: М0000026823

Назначение Кабели симметричные парной скрутки, предназначены для одиночной стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 2x2x0.52 КВП-5е (200 м) Кабель симметричный для локальных компьютерных сетей одиночной прокладки LAN UTP 2x2x0.52 КВП-5е (КВП-5е 2x2x0.52) Спецкабель (200 м) Артикул: Ю0000002470

Назначение : Кабели симметричные парной скрутки предназначены для одиночной стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN FTP 1x2x0.52 кат.5e нг(С)-LSLTx (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, низкотоксичный, LAN F/UTP 1x2x0.52 кат.5e нг(С)-LSLTx (КВПЭфнг(С)-LSLTx-5е 1x2x0.52) Спецкабель (200 м) Артикул: М0000026857

Низкотоксичные кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN F/UTP 2x2x0,52 кат.5e фП-5е (200 м) Кабель симметричный, для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN F/UTP 2x2x0.52 кат.5e фП-5е (КВПЭфП-5е 2x2x0.52) Спецкабель (200 м) Артикул: М0000026851

Назначение Кабели симметричные парной скрутки, предназначены для одиночной стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 1x2x0.52 КВП-5е (200 м) Кабель симметричный для локальных компьютерных сетей одиночной прокладки LAN UTP 1x2x0.52 КВП-5е (КВП-5е 1x2x0.52) Спецкабель (500 м) Артикул: М0000026822

Назначение Кабели симметричные парной скрутки предназначены для одиночной стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN FTP 2x2x0.52 кат.5e нг(А)-HF (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN F/UTP 2x2x0.52 кат.5e нг(А)-HF (КВПЭфнг(А)-HF-5е 2x2x0.52) Спецкабель (200 м) Артикул: М0000026856

Назначение Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN FTP 2x2x0,52 кат.5e фВП (200 м) Кабель симметричный, для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN FTP 2x2x0.52 кат.5e фВП (КВПЭфВП-5е 2x2x0.52) Спецкабель (200 м) Артикул: М0000026850

Назначение: Кабель симметричный парной скрутки предназначен для одиночной стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 4x2x0.52 кат.5e КВПП (200 М) Кабель симметричный для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN UTP 4x2x0.52 кат.5e КВПП (КВПП-5е 4x2x0.52) Спецкабель (200 м) Артикул: М0000026824

Назначение Кабели симметричные парной скрутки, предназначены для одиночной стационарной прокладки в структурированных…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Кабель Витая пара (LAN) с сечением 0,51 мм

ПожТехКабель PTK-LAN U/UTP PE 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN U/UTP Cat 5e PE 4x2x0.51 (КПП-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020127

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • Москва Мало
  • Самовывоз Сегодня

В закладки Сравнить

REXANT LAN F/UTP 4x2x24AWG кат.5е (305 м) (01-0143) Кабель информационный FTP 4PR 24AWG CAT5e REXANT (01-0143) (305 м) Артикул: 00000002808

Назначение: Кабель FTP 4PR 24AWG CAT5e 305м REXANT — это информационный кабель или витая пара. Витая пара представляет…

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PE +ТРОС 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN F/UTP Cat 5e PE +ТРОС 4x2x0.51 ПожТехКабель (305 м) Артикул: М0000036220

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

ПожТехКабель PTK-LAN U/UTP PVC 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN U/UTP Cat 5e PVC 4x2x0.51 (КПВ-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020126

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN U/UTP PE +ТРОС 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN U/UTP Cat 5e PE +ТРОС 4x2x0.51 ПожТехКабель (305 м) Артикул: М0000036219

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP cat 5e 4х2х0,51 ZH нг(А)-HF (305м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN F/UTP cat 5e 4х2х0,51 ZH нг(А)-HF ПожТехКабель (305м) Артикул: М0000036218

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PE 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN F/UTP Cat 5e PE 4x2x0.51 (КППЭ-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020125

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PVC 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN F/UTP Cat 5e PVC 4x2x0.51 (КПВЭ-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020124

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PE 2x2x0.51 (500м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN F/UTP Cat 5e PE 2x2x0.51 (КПВЭ-ВП 2x2x0.51) ПожТехКабель (500 м) Артикул: М0000020122

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PVC 2x2x0.51 (500м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN F/UTP Cat 5e PVC 2x2x0.51 (КПВЭ-ВП 2x2x0.51) ПожТехКабель (500 м) Артикул: М0000020123

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN U/UTP PE 2x2x0.51 (500м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN U/UTP Cat 5e PE 2x2x0.51 (КПП-ВП 2x2x0.51) ПожТехКабель (500 м) Артикул: М0000020121

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Кабель с витой парой

— обзор

7.6.2 Топология LAN

В локальной сети в качестве среды передачи в основном используются коаксиальные кабели, оптические волокна или кабели с витой парой. Топологии «звезда», «шина» и / или «кольцо» используются в качестве топологии LAN. Эти три типа топологий LAN показаны на рисунке 7.5.

РИСУНОК 7.5. Три типа топологии LAN.

В сети star каждый узел связан с центральным узлом. Эта сеть является типичной в глобальной сети.Центральный узел является общим и выполняет коммутационные функции для всех. Каждый узел связан с центром через свою линию передачи. Топология «звезда» используется в основном во внутриофисной сети. В качестве линий передачи используются витые пары или оптоволоконные кабели. Его достоинства в том, что им легко управлять, и он подходит для одноранговой связи. Недостатком является то, что он не является надежным, расширяемым или гибким, потому что центральный узел выполняет все функции переключения — если он выходит из строя, сеть оказывается в беде.

В сети bus каждый узел связан с шиной, общей для всех узлов. Информация, выдаваемая узлом, передается по шине. Коаксиальный кабель в основном используется для шинной сети. У каждого узла есть своя коммуникационная функция. Даже когда узел в беде, он не оказывает отрицательного воздействия на другие узлы. Следовательно, сеть надежна. А структуру сети легко менять и расширять. К шине можно подключить любой узел в любое время. В этой сети можно разместить множество каналов, предоставив разные несущие частоты, чтобы сделать ее широкополосной.Однако в сети низкий уровень безопасности данных, передаваемых между узлами. Наконец, когда автобус попадает в беду, движение полностью нарушается.

В кольцевой сети используются витые пары или оптоволоконные кабели. В этой системе разрешена односторонняя передача. Сеть замкнутая, и каждый узел идет последовательно. Когда узел в кольце выдает сообщение в сеть, оно передается через кольцо до тех пор, пока сообщение не вернется к исходному узлу. Сообщение искажается при прохождении через кольцо.Но каждый узел, который его получает, воспроизводит и передает его соседнему узлу. Следовательно, расстояние до кольца можно увеличить. Шинные и кольцевые сети действуют как системы многоадресной передачи. То есть любой узел в сети может отправить сообщение и получить его. Путем внедрения соответствующей технологии управления доступом могут быть достигнуты некоторые виды функций коммутации и вещания.

В дополнение к вышеупомянутым топологиям LAN существуют модифицированные топологии LAN, такие как сеть U bus .Когда коаксиальные кабели используются для широкополосной сетевой системы, необходимо установить головное оборудование, которое будет действовать как усилители сигнала. Система шин U-типа показана на рисунке 7.6. Сигналы передаются от головной станции к клиенту по кабелю. Кабель называется исходящей линией и используется только для передачи входных сигналов. С другой стороны, сигналы передаются от клиентов к головной станции по кабелю. Кабель называется входящей линией и используется только для передачи выходных сигналов.Чтобы обеспечить входящую и исходящую передачу по одному кабелю, используется метод умножения с частотным разделением, чтобы сделать связь эффективной и действенной. Этот тип топологии используется для городской системы двустороннего кабельного телевидения.

РИСУНОК 7.6. Автобусная сеть U-типа.

Для построения шинной сети с односторонними линиями передачи, такими как оптические кабели, используется топология звездообразная шина . В центре сети устанавливается звездообразный ответвитель. Каждый узел в сети имеет передатчик и приемник.Звездообразный ответвитель имеет входные и выходные клеммы. Передатчик каждого узла связан с входным терминалом, а приемник — с выходным терминалом. Сигнал, выдаваемый узлом, отправляется всем узлам через звездообразный соединитель. Это ведет себя так же, как в автобусной сети.

Существует еще одна кольцевая сеть: два провода связаны с центральным узлом, который называется концентратором . Эта сетевая топология составляет кольцевую сеть через концентратор. Когда узел в беде, он обходится; связь может осуществляться за исключением проблемного узла.

В последнее время появились беспроводные локальные сети. Используя частоты до 10 Мбит / с, связь осуществляется между мобильным терминалом и базовой станцией, расположенной под потолком. Используется для внутренней связи. Топология сети представляет собой звездообразную сеть, которая обеспечивает от 1 до каналов связи .

Глава 4: Кабели

Что такое сетевые кабели?

Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому.Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

  • Кабель неэкранированной витой пары (UTP)
  • Кабель экранированной витой пары (STP)
  • Коаксиальный кабель
  • Волоконно-оптический кабель
  • Руководства по установке кабелей
  • Беспроводные локальные сети
  • Кабель неэкранированной витой пары (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары
Категория Скорость Использовать
1 1 Мбит / с Только голос (телефонный провод)
2 4 Мбит / с LocalTalk и телефон (редко используются)
3 16 Мбит / с 10BaseT Ethernet
4 20 Мбит / с Token Ring (редко используется)
5 100 Мбит / с (2 пары) 100BaseT Ethernet
1000 Мбит / с (4 пары) Гигабитный Ethernet
5e 1000 Мбит / с Гигабитный Ethernet
6 10 000 Мбит / с Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

  1. Каждая пара проводов отдельно экранирована фольгой.
  2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
  3. Вокруг каждой отдельной пары, а также вокруг всей группы проводов имеется экран (называемая витой парой с двойным экраном).

В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном из металлической оплетки (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Есть два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.

Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

Технические характеристики Тип кабеля
10BaseT неэкранированная витая пара
10Base2 Тонкий коаксиальный
10Base5 Толстый коаксиальный
100BaseT неэкранированная витая пара
100BaseFX Оптоволокно
100BaseBX Одномодовое волокно
100BaseSX Многомодовое волокно
1000BaseT неэкранированная витая пара
1000BaseFX Оптоволокно
1000BaseBX Одномодовое волокно
1000BaseSX Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

  • Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
  • Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
  • Не приближайтесь к люминесцентным лампам и другим источникам электрических помех на расстоянии не менее 3 футов.
  • Если необходимо проложить кабель по полу, накройте кабель защитными кожухами.
  • Пометьте оба конца каждого кабеля.
  • Используйте кабельные стяжки (не ленту), чтобы соединить кабели в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не достигнут приемника. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Стандарт Максимальная скорость Типичный диапазон
802.11а 54 Мбит / с 150 футов
802.11b 11 Мбит / с 300 футов
802,11 г 54 Мбит / с 300 футов
802.11n 100 Мбит / с 300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью правильных инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифровальных данных может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.
Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).
Изоляция.
Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
Скрытый SSID.
Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.Если отключить эту функцию, стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немного больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

  • Мобильность — с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
  • Быстрая установка — если ваш компьютер оснащен беспроводным адаптером, найти беспроводную сеть можно так же просто, как щелкнуть «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
  • Стоимость — установка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
  • Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превысите максимальное количество устройств).

Недостатки беспроводных сетей:

  • Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
  • Помехи — Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
  • Несогласованные соединения — сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
  • Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Что такое кабель витой пары? Роберт Томпсон

Кабель витая пара — Праймер

Сегодня мы собираемся обсудить наиболее распространенную среду, используемую при развертывании удлинителя Ethernet в вашей сети, — медный кабель с витой парой. Существует много типов кабелей витой пары с разным калибром, скоростью скручивания и экранированием.Независимо от того, выбираете ли вы кабель для использования в новой сетевой установке или пытаетесь достичь удаленного сетевого местоположения с использованием существующей кабельной инфраструктуры, понимание того, что вы используете, важно для обеспечения надежности и производительности вашего соединения, особенно при использовании удлинителя Ethernet. решение.

Что делает кабель витой пары?

Кабель витая пара — это тип кабеля, который используется для телефонной связи и большинства современных сетей Ethernet.Пара проводов образует цепь, по которой можно передавать данные. Пары скручены, чтобы обеспечить защиту от перекрестных помех — шума, создаваемого соседними парами. Когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода. Когда два провода в электрической цепи расположены близко друг к другу, их магнитные поля полностью противоположны друг другу. Таким образом, два магнитных поля нейтрализуют друг друга. Они также нейтрализуют любые внешние магнитные поля. Скручивание проводов может усилить эффект отмены.Используя компенсацию вместе со скручиванием проводов, разработчики кабелей могут эффективно обеспечивать самозащиту для пар проводов в сетевой среде.

Существует два основных типа кабеля витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP). В следующих разделах более подробно рассматривается кабель UTP и STP.

Кабель неэкранированной витой пары (UTP)

Кабель

неэкранированная витая пара (UTP) — это среда, состоящая из пар проводов. Кабель UTP используется в различных сетях и является наиболее распространенным типом кабеля типа витая пара, используемого с решениями-удлинителями Ethernet.Каждый из отдельных медных проводов в кабеле UTP покрыт изоляционным материалом, а затем провода в каждой паре скручены друг вокруг друга.

Кабель

UTP полагается исключительно на эффект подавления, создаваемый витыми парами проводов, чтобы ограничить ухудшение сигнала, вызванное электромагнитными помехами (EMI) и радиочастотными помехами (RFI). Чтобы еще больше уменьшить перекрестные помехи между парами в кабеле UTP, количество витков в парах проводов варьируется. Кабель UTP должен соответствовать точным спецификациям, определяющим допустимое количество скручиваний или оплеток на метр (3.28 футов) кабеля. UTP является основным типом проводов для использования по телефону и очень часто используется в компьютерных сетях, особенно в качестве соединительных кабелей или временных сетевых соединений из-за высокой гибкости кабелей.

При использовании в качестве сетевой среды кабель UTP обычно состоит из четырех пар медных проводов калибра 22 или 24 и имеет полное сопротивление 100 Ом. Решение-удлинитель Ethernet, такое как популярный удлинитель Ethernet Netsys NV-202EKIT, является более гибким в зависимости от типа кабеля, который они могут использовать, и может передавать сигнал данных на большее расстояние по другим типам неэкранированной витой пары.Это также снижает неудобства и затраты на установку нового кабеля.

Кабель

UTP имеет множество преимуществ. Его небольшой размер может оказаться полезным при установке. Из-за небольшого внешнего диаметра UTP не заполняет кабельные каналы так быстро, как другие типы кабелей. Это может быть чрезвычайно важным фактором, особенно при установке сети в старых зданиях. Кабель UTP прост в установке и дешевле, чем другие типы сетевых носителей. А поскольку UTP можно использовать с большинством основных сетевых архитектур, его популярность продолжает расти.

Однако использование витой пары также связано с недостатками. Кабель UTP более подвержен электрическим шумам и помехам, чем другие типы сетевых сред, а расстояние между усилениями сигнала для UTP меньше, чем для коаксиальных и оптоволоконных кабелей.

Хотя раньше считалось, что UTP медленнее передает данные, чем другие типы кабелей, это уже неверно. Фактически, на сегодняшний день UTP считается самой быстрой средой на основе меди. Обычно используются следующие типы кабелей UTP:

Категория 1 — Используется для телефонной связи.Не подходит для передачи данных.

Категория 2 — возможность передачи данных со скоростью до 4 мегабит в секунду (Мбит / с).

Категория 3 — Используется в сетях 10BASE-T. Может передавать данные со скоростью до 10 Мбит / с.

Категория 4 — Используется в сетях Token Ring. Может передавать данные со скоростью до 16 Мбит / с.

Категория 5 — может передавать данные со скоростью до 100 Мбит / с.

Категория 5e — используется в сетях со скоростью до 1000 Мбит / с (1 Гбит / с).

Категория 6 — Как правило, кабель Категории 6 состоит из четырех пар медных проводов 24 американского калибра проводов (AWG).Кабель категории 6 в настоящее время является самым быстрым стандартом для UTP.

Кабель экранированной витой пары

Кабель с экранированной витой парой (STP)

сочетает в себе методы экранирования, нейтрализации и скручивания проводов. Каждая пара проводов обернута металлической фольгой. Затем четыре пары проводов оборачиваются общей металлической оплеткой или фольгой, обычно это кабель с сопротивлением 150 Ом. Как указано для использования в сетевых установках Ethernet, STP снижает электрические помехи как внутри кабеля (пара-пара, или перекрестные помехи), так и снаружи кабеля (EMI и RFI).STP обычно устанавливается с разъемом данных STP, который создается специально для кабеля STP. Однако кабели STP также могут использовать те же разъемы RJ, что и UTP. Хотя протокол STP используется реже, он по-прежнему является отличным выбором для использования с решениями-удлинителями Ethernet, такими как Netsys NV-202EKIT, особенно в средах с большим окружающим шумом, который может возникать на линии.

Хотя протокол STP предотвращает помехи лучше, чем UTP, он более дорогой и сложный в установке.Кроме того, металлический экран должен быть заземлен с обоих концов. При неправильном заземлении экран действует как антенна и улавливает нежелательные сигналы. Из-за своей стоимости и сложности с оконечной нагрузкой протокол STP редко используется в сетях Ethernet. STP в основном используется в Европе.

При сравнении UTP и STP учитывайте следующие моменты:

  • Скорость обоих типов кабеля обычно удовлетворительна для локальных расстояний.
  • Это наименее дорогие носители для передачи данных.UTP дешевле, чем STP.
  • Поскольку большинство зданий уже подключено к UTP, многие стандарты передачи адаптированы для его использования, чтобы избежать дорогостоящего переналадки с использованием кабеля альтернативного типа.

При выборе типа кабеля для использования с повторителем Ethernet необходимо учитывать ряд факторов, таких как инфраструктура и возраст установки, тип среды, в которой будет установлен расширитель Ethernet, стоимость, и т. д. Если вы сомневаетесь в выборе лучшего решения для вашего приложения, вы всегда можете обратиться к специалистам по удлинителям Ethernet в Netsys-America, LLC по адресу support @ netsys-america.com или 1-877-638-7971, мы будем рады помочь со всеми вашими потребностями в расширении Ethernet!

Классификация кабелей с медной витой парой

Как мы все знаем, на рынке доступны два типа среды передачи данных: медных витых пары и волоконно-оптических кабелей. Мы хотим использовать оба этих кабеля в среде центра обработки данных в зависимости от применимости. Кабель с витой парой — это тип кабеля, который используется для телефонной связи и большинства современных сетей Ethernet.Пара проводов образует цепь, по которой можно передавать данные. Пары скручены, чтобы обеспечить защиту от перекрестных помех — шума, создаваемого соседними парами. Я считаю, что для вас это тоже имеет смысл, верно? Давайте разберемся с их применением в среде центра обработки данных. Выбор кабелей для работы центра обработки данных в основном основан на следующих критериях: · Требуемая пропускная способность · Общая длина канала · Типы трансиверов · Условия окружающей среды · Рассмотрение будущего роста Поскольку мы знаем, что основная функция витых пар — избегать перекрестных помех и шума, в этой области есть некоторые технологические достижения, которые помогут вам выбрать кабель.Это улучшение основано на экранированных и неэкранированных решениях.


Шум и крест подавление разговоров по витой паре

Основное назначение и создание кабеля витая пара — это его возможности. для подавления шума и перекрестных помех самой его конструкцией. Давайте поймем, что Во-первых, основной принцип. Пара проводов образует цепь, по которой можно передавать данные. Когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода. Когда два провода в электрической цепи расположены близко вместе их магнитные поля полностью противоположны друг другу.Таким образом два магнитных поля нейтрализуют друг друга. Они также отменяют любые внешние магнитные поля. Скручивание проводов может усилить эффект отмены. С использованием отмену вместе со скручиванием проводов конструкторы кабелей могут эффективно обеспечивают самоэкранирование пар проводов в сетевой среде.

Давайте рассмотрим подробнее различные типы медных кабелей типа витая пара. В соответствии с международным стандартом ISO / IEC 11801: 200 для обозначения того или иного типа кабеля следует использовать специальную кодовую букву.

Здесь вы можете увидеть различные короткие названия, которые помогут вам легко понять нижеперечисленные типы кабелей. Давайте подробно рассмотрим каждый из них. UTP или U / UTP (неэкранированная витая пара) Само название объясняет, что вокруг него нет экранов, предотвращающих электромагнитную среду. Это самый распространенный кабель CAT 6, который мы видим в наши дни. Кабель UTP состоит из пары скрученных вместе проводов. По умолчанию кабели с витой парой в определенной степени обеспечивают некоторую электромагнитную совместимость, и это единственное препятствие против электромагнитного сигнала. Экранированная витая пара (STP) Возможно, вы видели, что одним из критериев выбора сетевого кабеля в центре обработки данных являются факторы окружающей среды. Итак, какие факторы могут привести к этому?

Одним из основных факторов, которые могут повлиять или повлиять на передачу данных, являются электромагнитные помехи. Электромагнитные помехи или радиочастотные помехи — это когда электромагнитное поле нарушает или ухудшает нормальную работу электронного устройства. Такие помехи в небольших количествах создаются повседневными предметами, от сотовых телефонов до люминесцентных ламп.Крупные источники помех, такие как средства связи, аэропорты или электрические железные дороги, могут создавать помехи серверам центра обработки данных и сетевым устройствам, если они находятся в непосредственной близости. Есть несколько способов предотвратить эти электромагнитные помехи на всех платформах, давайте рассмотрим меры предотвращения, которые мы можем предпринять при прокладке сетевых кабелей. Следовательно, выбор медных кабелей витой пары может осуществляться в соответствии с вашей средой. Буквы указывают на общий экран из фольги (F) с неэкранированными витыми парами (UTP), являющийся структурой этого кабеля.Эти кабели имеют общий внешний экран из алюминиевой фольги, который является основной защитой от внешних шумов.
Как общий экран из оплетки (S), так и экран из фольги (F) с неэкранированными витыми парами (UTP). Этот кабель также иногда называют кабелем STP. Экранирование этого кабеля состоит из двух слоев: внутренний — из алюминиевой фольги, второй (внешний) — из луженой медной оплетки.
Отсутствие общего экранирования или оплетки (U) с экранированными фольгой витыми парами (FTP). Такая конструкция кабеля означает, что каждая пара имеет собственное индивидуальное экранирование без общего. Помимо внешних внешних помех, этот способ экранирования также предотвращает перекрестные помехи между парами кабеля. Этот тип экранированного кабеля обычно используется в приложениях категории CAT 6 и выше, а также в приложениях 10GBaseT.

Общий экран из фольги (F) с экранированными из фольги витыми парами (FTP). Этот кабель имеет как общее, так и индивидуальное экранирование для каждой пары из алюминиевой фольги.Такое двойное экранирование обеспечивает максимальную защиту от помех. Как и кабели F / UTP, эти экранированные кабели обычно используются в приложениях 10GBaseT.
Общий экран из оплетки (S) с экранированными фольгой витыми парами (FTP).

Здесь кабель с индивидуальным экраном каждой пары выполнен из алюминиевой фольги, а общий экран — из луженой медной оплетки. Такая конструкция сочетает в себе все преимущества обоих типов экранирования и обеспечивает отличную защиту на всех частотах.Применяется в категориях 6А, 7, 7А и 8. Кроме того, такое экранирование полезно в случае, если рядом с силовым кабелем проложена витая пара.



В заключение вы разобрались с различными типами кабелей, которые можно выбрать, чтобы избежать помех электромагнитного сигнала. Вы должны выбрать кабель в соответствии с вашей средой, понимая, как далеко вам нужно это выбрать. Хочу добавить, что витая пара будет актуальна и востребована еще долгое время, несмотря на то, что технология передачи данных стремительно развивается день ото дня и предъявляет все более жесткие требования к кабельной связи.За последние несколько лет производительность кабеля витая пара увеличилась в несколько раз. Сегодня отрасль уже находится в процессе разработки кабеля витой пары, способного передавать данные со скоростью 100 Гбит / с.


Нужны комментарии или замечания? Давайте расти вместе. Не стесняйтесь комментировать.


Как работает витая пара

В этом разделе рассказывается о том, как работает витая пара.

1) Технические преимущества разводки витой пары

2) Как кабельная разводка витой пары работает для поддержания высокоскоростной связи?

3) Требования к конструкции витой пары.

4) Основы подавления магнитного поля

5) Расстояние между двумя проводами определяет эффективность подавления.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

7) Что делает шину или провод потенциальным источником шума?

8) Как работает подавление шума?


1) Технические преимущества подключения витой пары

1) Сведите к минимуму индуктивность провода.

2) Максимально увеличьте форму волны цифрового сигнала.

3) Уменьшите излучаемый шум от витой пары до соседних проводов.

4) Уменьшите шум от соседних проводов в витой паре.

Пункты № 1 и № 2 относятся к внутренней высокоскоростной передаче сигналов.

Пункты № 3 и № 4 касаются экранирования внешнего шума как для приема (вход), так и для излучения (выход).

Кабель витой пары — плохой коаксиальный кабель. Его производство очень дорогое, и он имеет приемлемые характеристики в системах цифровой связи.


2) Как работает кабельная разводка витой пары для поддержания высокоскоростной связи?

Это снижает свойство естественной самоиндукции провода. Индуктивность ограничивает скорость передачи сигнала по кабелю. Что касается DCC, он контролирует скачки напряжения, которые могут появляться в DCC sho

Механически это включает в себя размещение двух незакрепленных проводов рядом с каждым вместе которые несут ОДИН сигнал / питание и обратно вместе мы можем использовать законы физики проводов для определения индуктивности проблема.Скручивание позволяет нам взять два незакрепленных провода и построить плотно расположенная пара проводов. Чем ближе два провода к каждому другое, тем лучше уменьшение индуктивности в паре проводов.

Физика мудро это все об использовании магнитного поля, которое появляется вокруг провод, когда ток течет в проводе против самого себя. Полярность магнитного поля зависит от полярности / направления тока. течет в проволоке. Если мы разместим два провода рядом друг с другом, противоположный ток в каждом проводе, в свою очередь, будет создавать равные, но противоположные магнитные поля.Затем два магнитных поля от каждого провода будут бороться друг друга и отменить друг друга. Отмена магнитного поля в проводах по очереди отменяет из естественной индуктивности в проводах.

В цель использования витой пары — сохранить механическое расстояние между два провода как можно меньшего размера и плотно затянуты по всей длине длина кабеля. Чем плотнее, тем лучше. Тугой расстояние между проводами позволяет воспользоваться преимуществами физического свойства провода и среды, в которой они работают, для улучшения связи и контроль над длинными кабелями.


3) Требования к конструкции витой пары.

Витая пара физически состоит из ДВУХ независимых частей:

1) Близкое расстояние между двумя проводами.

2) Скрутка двух проводов.

Близкое расстояние между проводами — это то место, где проявляется большая часть электрических преимуществ, в то время как скручивание дает дополнительные преимущества как в электрическом, так и в физическом отношении. Мы обсудим каждую часть ниже.

В основе этих преимуществ лежат электрофизические свойства, связанные с протеканием тока в проводах.Это свойства магнитных полей и индуктивности. Чтобы узнать больше, перейдите по ссылке: Track & Wire Properties

Ключ к достижению улучшений подавления шума, снижения индуктивности провода и снижения уровня шума для данной пары проводов по отношению к току — все это вращается вокруг точного управления магнитным полем вокруг каждого провода внутри автобус. Следовательно, настоящий ключ заключается в понимании полярности и силы магнитного поля каждого провода.

Скручивание проводов вместе использует законы физики проводов против самих себя для решения проблемы.В частности, использует магнитное поле одного провода для противодействия или отмены магнитного поля другого провода!

Идеальное подавление магнитного поля означает:

1) отсутствие магнитного излучения в воздухе, связанного с соседними проводами (отсутствие перекрестных помех).

2) Без индуктивности. Без индуктивности в проводе мы можем посылать сигналы с более высокой скоростью, поскольку нет ничего, что могло бы противодействовать изменениям в потоке тока!

4) Основы подавления магнитного поля

Возьмем, к примеру, «шину рельсового пути» или два провода от усилителя, которые питают трек.

Поскольку определение покупки рельсовой шины представляет собой замкнутый контур тока питания / сигнала, идущего на рельсовый путь и обратно, весь ток, идущий по кабелю рельсовой шины для подачи энергии на локомотив, возвращается по тому же кабелю шины. Итак, магнитные поля внутри автобуса:


1) одинаковой силы.
2) напротив друг друга.

Если мы разместим эти два провода рядом друг с другом, это позволит двум магнитным полям нейтрализовать друг друга!

5) Расстояние между двумя проводами определяет эффективность подавления. Механически чем ближе два провода подходят друг к другу, не закорачивая друг друга вон, тем лучше. Мы говорим в миллиметрах расстояния между двумя проводами.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

Не идеально. При использовании кабелей с витой парой индуктивность просто сводится к минимуму, потому что подавление магнитного поля НЕ ИДЕАЛЬНО.

Почему?

Поскольку провода в шине не могут занимать один и тот же точный механический центр пространства, магнитные поля не имеют одного и того же выравнивания мертвой точки в исходной или начальной точке.Другими словами, магнитные поля смещены друг от друга за счет физического расстояния между проводами, необходимого для обеспечения пространства для изоляции проводов. Конечный результат — подавление магнитного поля НЕ ИДЕАЛЬНО и, следовательно, подавление шума и эмиссия шума не идеальны.

Единственный тип провода, допускающий наивысшую степень гашения, — это коаксиальный кабель, поскольку оба проводника имеют одну и ту же центральную ось.

7) Что делает шину или провод потенциальным источником шума?

Когда проходит большой ток! Вот почему мы говорим, что следует держать высокоточную рельсовую шину подальше от всех других шин с низким током (шина кабины и шина управления).Менее совершенное подавление позволяет шумной шине передавать шум от магнитного поля на другую шину поблизости. В частности, он может атаковать близлежащие более слабые шины с более низким током, которые также имеют менее совершенное подавление шума, чтобы уловить шум. Вот почему мы вместе говорим: Twist the Track Bus wiring. Учитывая, что он передает самые высокие уровни тока и все электрические шумы, которые поезда создают при движении по рельсам, нам необходимо минимизировать эмиссию магнитного поля от проводки трекового автобуса.

8) Как работает подавление шума?

Провода, в которых протекает изменяющийся ток, создают изменяющееся магнитное поле вне провода. Верно и обратное: изменяющееся магнитное поле, пересекающее провод, будет генерировать изменяющийся ток в проводе.

ЕСЛИ соседний провод излучает сильное магнитное поле, которое прорезает нашу витую пару (кабель), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его в одинаковый ток в проводе, идущем в ОДНОМ НАПРАВЛЕНИИ.Но на них это не влияет. Как? Когда два одинаковых тока в каждом проводе встречаются на конце кабеля, который является нагрузкой, два тока сталкиваются друг с другом и нейтрализуются! Это приводит к тому же результату при экранировании кабеля от внешних помех.

Это все немного сложнее, потому что я сделал некоторые упрощения (проигнорировал электрические поля или «E» в EMI для радио) для ясности. Но они тоже сокращаются. Тем не менее, я думаю, вы понимаете, почему это работает.

Полярность магнитного поля зависит от направления тока в проводе.
) Как это применимо к DCC?

А шина следа купить определение двух проводов, которые образуют путь тока замкнутого контура (полная цепь) DCC мощность / ток сигнала переход от бустера к трассе и обратно к бустеру. При правильной установке ток в шине рельсового пути снижается на один два провода возвращаются на другом проводе. Таким образом, соответствующие магнитные поля внутри каждого провода шины:

1) одинаковой прочности.
2) противоположные полярности.

Это удовлетворяет требованиям, необходимым для компенсации индуктивности провода.


4) Насколько хорошо работает подавление индуктивности?


5) Насколько близко должны быть провода друг от друга, чтобы вызвать снижение индуктивности.

Что также верно то, что подавление шума и / или выбросы получают для кабель / автобус. Вот почему мы вместе говорим: Twist the Track Bus wiring.Учитывая, что он несет самые высокие уровни тока и все электрические шумы что поезда создают бег по рельсам, нам нужно свести к минимуму излучение магнитного поля от проводки трекового автобуса. Основная цель скрученные провода убедитесь, что два провода, которые несут одинаковый сигнал / питание, выход и обратная связь остаются в непосредственной близости на всем максимальная длина автобусного пробега. Второстепенное — это факт вращение гарантирует, что два провода в среднем находятся на одинаковом расстоянии от других параллельных проводов, не относящихся к шине.Это еще больше помогает справиться с подавлением шума и выбросов.
Что делает шину или провод потенциальным источником шума?

Когда по нему проходит большой ток! Вот почему мы говорим: держите высокоточную путевую шину подальше от всех других автобусов, несущих низкий ток
. (Шина с кабиной и шина управления). Чем меньше позволяет идеальная отмена шумная шина для передачи шума от магнитного поля к другой автобус рядом. В частности, он может атаковать ближайших более слабых нижних современные автобусы, у которых также есть не совсем идеальная отмена, чтобы забрать шум.


1) Как работает кабельная разводка витой пары для подавления шума?

Простой Ответ: В «потерянной проводке», часто встречающейся в типовой разводке, возникает шум. источник (обычно другой провод, несущий несвязанный сигнал) может быть физически ближе к одному элементу пары проводов, чем к другому по всю длину проводки. В таких случаях больше шума (емкостного или индуктивно) соединяется с более близким проводом, чем с более дальним, создавая различное напряжение шума в одном проводе по сравнению с другим.Эта разница в уровне шума между парой проводов может быть большой. достаточно, чтобы испортить данные. При использовании витой пары шум источник одинаково близко к каждому из проводов. Поэтому два провода снимайте примерно равные шумовые напряжения с одинаковой полярностью. В «приемник», расположенный на дальнем конце кабеля, ищет разностный сигнал между двумя двумя проводами. Вместо этого он находит одинаковое напряжение шума в обоих проводах и может подавлять этот шум напряжение, потому что они кажутся одинаковыми (без разницы) или «общими» к обоим проводам.Следовательно, шумовое напряжение не может влиять на по кабелю витой пары передается важный «дифференциальный» сигнал.



Более конкретно использует магнитное поле одного провода для противодействия действию или отмены магнитного поля другого провода! Этот работает, потому что полярность тока в проводе и полярность магнитного поля вне провода связаны друг с другом. Поскольку ток, протекающий в одном проводе, равен, но противоположен другому проводу, два магнитных поля нейтрализуют друг друга!

ЕСЛИ все было идеально, отсутствие магнитного поля означает отсутствие магнитного излучения в воздухе (буква «M» в EMI) для подключения к соседним проводам (без перекрестных помех).Никакие радиоприемники не будут принимать энергия. Поскольку магнитное поле связано с индуктивностью, нет индуктивность в проводе! Без индуктивности в проводе мы можем отправить вниз по сигналам более высокой скорости, так как нет ничего, что могло бы препятствовать изменениям в текущий поток! Верно и обратное. ЕСЛИ соседний провод посылает сигнал сильное магнитное поле, которое перерезает наши два скрученных провода (кабеля), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его к току в проводе, идущем в том же направлении. Но это не так затронутый им.Как? Когда два тока в каждом проводе встречаются в конце петли кабеля под нагрузкой, они сталкиваются друг с другом и нейтрализуют сами выходите! Это имеет тот же результат, что и экранирование кабеля от внешнее вмешательство.

Индуктивность электрическая свойство всех проводов, которое воздействует только на сигналы переменного тока. Его существование в провод противодействует быстро меняющимся сигналам переменного тока, что означает, что он будет противодействовать высокая скорость связи. Индуктивность буквально атакует форма волны цифрового сигнала и искажает их и ограничивает верхнюю частоту в котором вы можете использовать для передачи сигнала.С отменой индуктивность, высокоскоростные сигналы смогут путешествовать на большие расстояния прежде чем снова замедлиться. Почему? Нет такой вещи, как идеальный Подавление индуктивности, что означает, что некоторая величина индуктивности остается.

СТРАТЕГИЯ ЭЛЕКТРОПРОВОДКИ

Это все немного сложнее, потому что я сделал некоторые упрощения (игнорировали электрические поля или букву «E» в EMI для радио) ради ясность. Но они тоже сокращаются. Несмотря на это, я думаю, вы понимаете представление о том, почему это работает.

9) Напряжение Шипы против декодеров: элементы 1c, 1e и 1f вместе являются ключевой причиной почему у нас могут быть проблемы с нашим макетом с DCC. Проблема варьируется с размером макета. Он варьируется от простого уничтожения ДКК пакеты, создающие непоследовательный контроль поездов или потерю декодеров программирование (сброс CV) вплоть до худшего сценария взрывают декодеры! Потеря программирования или продувка декодеров всегда связано с некоторым событием короткого замыкания на дорожке, например, с общим крушение.На трассе естественным образом возникают скачки напряжения с низким энергопотреблением цепь при отсутствии короткого замыкания. Прерывистый природа контакта колес делает это возможным. Ток в дорожке только на текущем уровне, необходимом для работы двигателя. Но если вы получите короткое замыкание, ток в проводах рельсовой шины мгновенно переходит в максимальный уровень, определяемый имеющимся у вас бустером. Энергия сохраненные в магнитном поле будут максимальными. Один короткий открывается, когда крушение продолжается, БАХ, самое сильное напряжение возможный шип сбрасывается на гусеницу.Цикл можно повторять снова и снова. и так, пока крушение не прекратится. Учитывая, что электронная схема используется имеет наименьшее номинальное напряжение (относительно проводов и дорожек), они легко становятся жертвами этих всплесков. Если достаточно сильный или генерируются достаточно частые всплески, обычно можно потерять программирование но со временем взрывается и схема на декодере.

10) Убийственные скачки напряжения. Два решения:

10a) Перекрутите подающие гусеницы: значительно снижает индуктивность и, следовательно, энергия, которая стоит за такими проблемами, как взрывы декодеров.Сделай это только при строительстве новой планировки.

10b) Установить RC-фильтр / терминатор: Обеспечьте путь для этого тока, когда короткое замыкание размыкается, ограничивая выброс напряжения. Если у тебя есть существующая проводка, часто это лучшее решение.

Вы можете сделать одно, другое или и то, и другое. Я лично делаю и то, и другое.

——————

Скрученный парный кабель состоит из пары скрученных вместе изолированных проводов. Это это тип кабеля, который очень давно используется в телекоммуникациях.Кабель скручивание помогает снизить шум от внешних источников и перекрестных помех на многопарных кабелях.

Кабель витая пара подходит для передача сбалансированных дифференциальных сигналов. Практика передачи сигналы дифференциально восходят к ранним дням телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и колебания земли, которые приносит сбалансированная передача сигнала, особенно ценно в широкополосных и высокоточных системах. Передавая сигналов вместе с сдвигом по фазе на 180 градусов, излучениями и заземляющие токи теоретически погашены.Это облегчает требования на земле и на экране по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витая пара — это неэкранированная витая пара (UTP). Это всего два изолированные провода скручены между собой. любые кабели передачи данных и обычные телефонные кабели относятся к этому типу. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. В передаче данных есть кабель типа FTP (пары с фольгированным экраном), состоящий из четырех витая пара внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручен с постоянной скоростью скрутки по длине кабеля, a формируется кабель с заданным характеристическим сопротивлением. Характеристический импеданс витой пары определяется размером и расстояние между проводниками и тип диэлектрика, используемого между ними. У сбалансированной пары или двойных линий есть Zo, которое зависит от соотношения расстояние между проволоками зависит от диаметра проволоки и все вышеперечисленные замечания остаются в силе. Для практичных линий Zo на высоких частотах очень близко, но не собственно, чистое сопротивление.Поскольку сопротивление кабеля на самом деле функция расстояния между проводниками, поэтому разделение проводники значительно изменяют импеданс кабеля в этой точке.

Когда многие витые пары собираются вместе, образуя многопарный кальбе, отдельные жилы скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи.

мифов о кабеле витая пара | Журнал «Электротехника»

Кабель витая пара

— это предмет легенд. Разработанный в 1970-х годах, вряд ли кто-либо в то время мог представить себе технологическое, промышленное или общественное влияние, которое оно окажет.В течение 1980-х Институт инженеров по электротехнике и радиоэлектронике (IEEE) опубликовал несколько стандартов Ethernet. Но только в 1991 году Ассоциация электронной промышленности (EIA) вместе с Ассоциацией телекоммуникационной промышленности (TIA) опубликовали TIA / EIA 568, первый стандарт для телекоммуникационных кабелей в коммерческих зданиях. Так родились современные структурированные кабели.

Эта публикация стандартизировала требования для Категории 3, и вскоре за ней последовал бюллетень TIA / EIA Telecommunications Systems Bulletin (TSB) 36, в котором определены стандарты для кабеля Категории 5 с заданной производительностью передачи до 100 мегабит в секунду (Мбит / с). .

Скорость передачи данных 100 Мбит / с в то время считалась ошеломляющей скоростью, и большинство людей ожидало, что она удовлетворит технологические потребности в обозримом будущем. Однако время покажет, что медная витая пара только начинается.

По мере того, как эпоха структурированных кабелей приближается к завершению своего второго десятилетия, она неоднократно делала невероятные вещи: теперь Cat 6a поддерживает скорость 10 гигабит в секунду.

Но, как и в случае с любой легендой, мифы могут войти в систему народных верований.ЭЛЕКТРИЧЕСКИЙ ПОДРЯДЧИК недавно поговорил с несколькими отраслевыми экспертами, и они выявили пять распространенных мифов о кабеле витой пары.

Миф № 1: Смерть медных кабелей неизбежна и неминуема из-за волоконной оптики.

Предвестников надвигающейся кончины меди найти никогда не было сложно. Как говорится в маркетинговом материале одного крупного производителя волоконной оптики: «Пора отказаться от меди и перейти к волоконной оптике…». Только за последние 20 лет было выпущено шесть поколений медных кабелей, каждое из которых предназначено для удовлетворения следующей волны спроса на полосу пропускания, и каждое из них становится все более сложным в проектировании и установке.Одно поколение многомодового оптического волокна пережило и продолжает превосходить по пропускной способности все эти медные конструкции, не говоря уже о том, что оптоволокно стало проще, а не сложнее, проектировать и устанавливать ».

Все верно, но не вся история.

«Низковольтная витая пара жива и здорова!» сказал Грег Ниемьера, директор по технической поддержке и полевым услугам компании Mohawk Cable, Леоминстер, Массачусетс,

.

«Пятнадцать лет назад мы начали слышать, что подключение оптоволоконного кабеля к рабочему столу не за горами», — сказал он.«Но теперь, кажется, это становится все дальше и дальше. Рост меди был феноменальным. Передача данных на гигабитах и ​​выше возможна только по оптоволокну, но теперь вы можете делать это и многое другое с помощью меди. Раньше мы говорили, что медь не может этого сделать, а теперь это стало реальностью. Что дальше с медью? Не знаю, но и раньше мы не знали.

Niemiera сказал, что медная витая пара более известна специалистам по монтажу и ИТ-специалистам, чем волоконная оптика, и что она более удобна для пользователя, поскольку ее легче развести.Это также не требует затрат на оптоволоконные трансиверы, которые остаются относительно высокими.

«Мы живем в лучшие дни для меди, — сказал Ниемера. «Дело в том, что большинство отраслей обнаружили, что могут делать то, что им нужно, с помощью этой проверенной технологии».

Миф № 2: Смерть медных кабелей неизбежна и неминуема из-за беспроводной связи.

Дэйв Хесс, технический менеджер Berk-Tek / Nexans Inc., Новая Голландия, Пенсильвания, категорически согласился с тем, что медь никуда не денется, и единственное, о чем ее не нужно беспокоиться, — это беспроводная связь.

«Ethernet широко распространен», — сказал он. «А теперь с беспроводной связью по медной сети приложений больше, чем когда-либо. Мы просто продолжаем все больше и больше использовать кабели на основе витой пары ».

«Беспроводная связь, оптоволокно и медь работают вместе, чтобы создать более крупные системы, чем любая из них могла бы создать в одиночку», — сказал он. «Следовательно, беспроводная связь просто не представляет собой долговременную угрозу для меди, потому что без нее она не может функционировать. Есть еще провод в беспроводной сети.

Гесс привел в пример Интернет; многие люди выходят в Интернет без проводов.

«Каждое Интернет-соединение имеет слой Ethernet на каждом конце. Единственное, что делает беспроводная связь, — это устраняет патч-корд, который является лишь последним шнуром. Все остальное остается прежним ».

Он также указал на индустрию сотовых телефонов.

«Одно из самых больших применений медных кабелей сегодня — это беспроводные башни», — сказал он. «Они забиты большими дорогими кабелями. А с конвергенцией сотовых телефонов и технологий Wi-Fi это означает, что все больше и больше витых пар.Нонсенс полагать, что беспроводная связь перестанет существовать с витой парой «.

Миф № 3: Сертификация установщика не требуется. Витая пара настолько проста в использовании, что для ее установки требуется минимальное обучение (или совсем не требуется).

Конечно, сильная сторона кабеля витая пара состоит в том, что он прост в понимании и установке и требует сравнительно меньших технических навыков, обучения и дорогостоящего оборудования, чем некоторые другие средства связи. Тем не менее, установщики и технические специалисты должны быть хорошо обучены.

«Установщики должны знать, как выполнять полевые заделки и проводить тесты, если они собираются довести систему до требуемых стандартов с запасами, особенно с кабелями с более высокими характеристиками», — сказал Пол Киш, директор по системам и стандартам, Belden , Rich-mond, Ind.

«И им нужно не только обучение работе с витой парой в целом, — сказал он, — но им также необходимо обучение, ориентированное на конкретного производителя. Хотя верно, что кабельные системы иногда более удобны для установщика, чем в прошлом, при переходе от производителя к производителю, разные компании по-прежнему используют разные способы завершения работы своих устройств.”

«Подрядчики окажут себе и своим клиентам медвежью услугу, если они не удостоверится, что их специалисты на местах должным образом обучены и сертифицированы по продуктам каждого производителя, которые они устанавливают», — сказал Киш.

«Если подрядчик отправляет неподготовленных или неподготовленных людей на стройплощадку, в конечном итоге это будет стоить дороже», — сказал Харли Лэнг, менеджер по маркетингу Fluke Networks.

Миф № 4: Экранированная или экранированная витая пара всегда является лучшим решением, чем неэкранированная витая пара (UTP).

«Экранированная витая пара — это хорошо, но многие могут пойти не так», — сказал Киш. «И дизайнеры, и монтажники действительно должны быть обучены проверенной продукции, если они хотят выполнять качественный монтаж. Например, даже заземляющие провода могут нести сильный электрический шум, поэтому крайне важно, чтобы установщики экранированных кабелей имели действительно хорошее заземление. Плохо установленная экранированная система может оказаться хуже, чем хорошо установленная система UTP ».

«Установка экранированной системы имеет определенный смысл, — сказал Ниемера, — но UTP обычно более чем соответствует требованиям.Вот почему 95 процентов рынка составляет и останется UTP. Экранированное решение требует более дорогих материалов, и его сложнее … установить и отключить, что приводит к увеличению затрат на рабочую силу.

«Прежде чем владелец выберет экранирование, действительно необходима точная экологическая оценка», — сказал Ниемера. «Будет ли система находиться в среде с высоким уровнем шума, например, в промышленных условиях, где множество двигателей постоянного тока создают электромагнитные помехи? Или в многоэтажном кампусе возле радиовышки? Тогда экранированный кабель может устранить множество внешних электрических помех.Но владелец и дизайнер все равно должны проверять высокий уровень окружающего шума на поэтажной основе, прежде чем принимать решение об использовании экранированного решения ».

«Экранированные кабели широко распространены за рубежом, — сказал Хьюго Дрей, менеджер по маркетингу инструментов сертификации Fluke Networks. «Это может быть способ предотвратить перекрестные помехи инопланетян, но только если все сделано правильно. Установщики должны соблюдать надлежащие процедуры ».

Дрей рекомендовал подрядчикам проверять наличие перекрестных помех от посторонних лиц, независимо от того, используют ли они экранированный или неэкранированный кабель.

«Это действительно плохая идея — не проверять это. Но хорошая новость заключается в том, что подрядчикам на самом деле не нужно проверять каждый кабель. Если подрядчики будут просто разумно протестировать выбранные кабели, они узнают, есть ли у них проблема с чужеродными перекрестными помехами », — сказал Дрей.

Он объяснил, что часто необходимо проверять только один кабель из каждого пучка на наличие посторонних перекрестных помех.

«Подрядчикам нужно рассматривать только комплект за комплектом, и это значительно сокращает время и трудозатраты, необходимые для тестирования чужеродных перекрестных помех», — сказал Дрей.

Миф № 5: Поскольку витая пара сделана из металла, она более долговечна, чем стекловолоконная оптика, поэтому не требует деликатного обращения.

«Витая пара — это медь, но ее необходимо обрабатывать с помощью ТСХ», — сказал Дрей. «Подрядчики не могут обойти правила и соответствовать стандартам, иначе их сети будут платить позже. Они просто не умеют срезать углы. Сети должны быть спроектированы с соблюдением надлежащих параметров, а затем установлены с осторожностью ».

Например, натяжение при растяжении имеет решающее значение, сказал Ниемера, добавив, что «так важно, чтобы витая пара не растягивалась с натяжением более 25 фунтов.Если подрядчик протягивает кабель наверху более чем на 100 футов, то установщик должен расколоть потолочную плитку и провести кабель на полпути ».

«Витая пара — надежный [кабель], но вы должны понимать, как его использовать», — сказал он, приводя еще один пример. «Если у вас есть плита на уклоне, вы должны ожидать, что туда попадет вода, поэтому используйте продукт для дома / на улице вместо обычного внутреннего кабеля».

Кабели на основе витой пары никуда не денутся. Его постоянная низкая стоимость и постоянно растущие функциональные возможности сделали его предпочтительным продуктом для сетей, и промышленные продажи не предполагают изменений в этой давней тенденции.Надлежащим образом обученные и достаточно преданные своему делу сотрудники могут установить этот носитель, чтобы обеспечить самые современные возможности практически для всех современных отраслей. В результате о широких возможностях использования кабелей витой пары ходят почти легенды.

МУНЯН — писатель-фрилансер из Олате, штат Канзас, специализируется на технических и деловых текстах. С ним можно связаться на сайте www.russwrites.com.

Тестирование производительности кабелей витой пары

В этой работе представлены характеристики кабелей витой пары, которые играют важную роль в передаче данных.В этом документе категория 5, расширенная как тип неэкранированной витой пары, была выбрана для проверки всех испытаний на нее в соответствии с ISO / IEC 11801 как одной из спецификаций международного стандарта. Случайные образцы были отобраны из кабельного рынка. Все тесты проводились на этих образцах, чтобы убедиться в их достоверности и соответствии международным стандартам. После тестирования отобранных образцов было обнаружено, что 4% не удовлетворяют требованиям международного стандарта, а 96% — требованиям международного стандарта.

1. Введение

Сегодня общение входит в нашу повседневную жизнь во многих различные способы, которыми очень легко упустить из виду множество его граней [1]. В последние годы большинство из нас осознали решающее влияние телекоммуникационные системы в нашей современной жизни, разрушившие географические границы между людьми во всем мире.

Высокоскоростная передача данных по кабелю витой пары действительно является сложной задачей и в настоящее время представляет большой интерес [2–5].Витая пара кабели, используемые для транспортировки телекоммуникационных услуг, состоят из пучков пары медных проводов, соединяющие центр проводов с потребителями [6]. Витая пара кабели также обычно используются для соединения между различными частями системы в области телекоммуникаций [7]. Кабели витой пары хорошо известны проектировщики и установщики компьютерных сетей.

Кабели после изготовления должны соответствовать несколько жестких испытаний на заводе для проверки их пригодности для использования.Основная часть в эта статья посвящена этим тестам и сравнению характеристик скрученных пара кабелей на рынке кабелей со спецификацией международного стандарта.

Работа организована следующим образом. Следующий это введение, международная стандартная спецификация ISO / IEC 11801, используемая для производства кабелей витой пары приведен в разделе 2. Параметры эксплуатационных испытаний приведены в Раздел 3. Экспериментальные результаты и обсуждение представлены в разделе 4.Заключение представлен в Разделе 5.

2. Спецификация международного стандарта ISO / IEC 11801

В реальной производственной среде это очень сложные, чтобы получить готовые кабели с требуемыми характеристиками, которые соответствуют как рекомендации международных стандартов, так и запросы клиентов с минимальные затраты. Это проблема, над которой исследователи все еще работают. лучше всего решить. Международная спецификация унифицировала разработку, производство, тестирование и поддержание высокого качества продукции.

Стандарты вносят огромный вклад в большинство аспектов нашей жизни, хотя вклад невидим. Люди обычно не осознают, какую роль играет стандарты повышения уровня качества, безопасности, надежности, эффективности и взаимозаменяемость, а также предоставление таких преимуществ по экономичной цене [8].

Международные организации, разрабатывающие международные стандарты, — это Международная электротехническая комиссия. (IEC), Международной организации по стандартизации (ISO) и Международный союз электросвязи (ITU).

Одна из спецификаций международного стандарта при испытании кабеля витая пара используется (ISO / IEC 11801), который выбран в качестве примера для проведения испытаний в соответствии с ним.

Стандарт ISO / IEC 11801 определяет общую кабельную систему, которая является приложением независима и поддерживает открытый рынок кабельных компонентов. Он разработан чтобы предоставить пользователям гибкую схему кабельной разводки, позволяющую легко и экономично вносить изменения в осуществлять. Кроме того, он обеспечивает промышленность кабельной системой, которая будет поддерживать текущее активное оборудование и обеспечивает основу для будущего разработки [9].

3. Параметры теста производительности
3.1. Длина

Длина определяется как физическая длина или длина оболочки кабеля. Это должна соответствовать длине, полученной из маркировки длины, обычно обнаружил на внешней оболочке кабеля. Физическая длина отличается от электрическая или винтовая длина, которая является длиной медные проводники. Физическая длина всегда будет немного меньше электрической. длина, обусловленная скручиванием проводов [10].

В тесте есть предел, который нельзя превышать. Этот предел равен 361 футам.

3.2. Задержка распространения

Задержка распространения или задержка — это мера времени, необходимого для распространения сигнала от одного конца цепь к другому. Это измерение должно выполняться для каждого из четыре пары проводов. Задержка измеряется в наносекундах (нс). Типичная задержка для категория 5e немного меньше 5 наносекунд на метр (худший случай разрешено 5.8 нс / м, как показано в ISO / IEC 11801). 100-метровый кабель может иметь задержку, равную 500 нс (допустимый худший случай — 580 нс / м).

3.3. Delay Skew

Разница в задержке распространения между задержкой распространения в самой быстрой и самой медленной парах кабеля UTP. Кабель должен иметь перекос менее 50 наносекунд на 100-метровом канале связи в соответствии с ISO / IEC 11801. Чем меньше перекос, тем лучше. Все, что меньше 25 наносекунд, считается отлично. Отклонение от 45 до 50 наносекунд является минимально приемлемым.

3.4. Затухание

Электрические сигналы, передаваемые по линии связи, теряют часть своей энергии по мере распространения связь, как показано на рисунке 1. Затухание измеряет количество энергии, которое теряется, когда сигнал поступает на принимающий конец кабельной линии. В измерение затухания позволяет количественно оценить влияние сопротивления кабеля. ссылка предлагает передачу электрических сигналов.


Согласно ISO / IEC 11801, затухание на частотах, соответствующих расчетным значения менее 4.0 дБ вернется к максимальному требованию 4,0 дБ и затухание каждой пары в категории 5e будет соответствовать требованиям, установленным следующая формула [9]: √1,05 × (1,9108𝑓 + 0,022 × 𝑓 + 0,2√𝑓√) + 4 × 0,04 × 𝑓. (1)

3,5. Перекрестные помехи на ближнем конце (СЛЕДУЮЩИЙ)

Когда ток течет по проводу, создается электромагнитное поле, которое может мешать сигналам на соседних провода. По мере увеличения частоты этот эффект усиливается. Каждая пара скрученный, потому что это позволяет противоположным полям в паре проводов отменять каждое Другие.Чем круче поворот, тем эффективнее отмена и тем выше данные скорость поддерживается кабелем.

Согласно ISO / IEC 11801, СЛЕДУЮЩИЙ каждой пары будет соответствовать требованиям выводится по следующей формуле [9]:  − 20log1065.3−15log𝑓 / −20 + 2 × 1083−20log𝑓 / −20. (2)

3.6. Сумма мощности NEXT (PSNEXT)

Сумма мощности NEXT (PSNEXT) — это расчет, а не измерение. PSNEXT — это полученный из суммирования отдельных эффектов СЛЕДУЮЩИХ на каждую пару остальные три пары.

Согласно ISO / IEC 11801, PSNEXT каждой пары будет соответствовать требования, полученные по следующей формуле [9]:  − 20log1062.3−15log𝑓 / −20 + 2 × 1080−20log𝑓 / −20. (3)

PSNEXT пары k , PSNEXT ( k ), вычисляется из пары NEXT ( i , k ) соседних пар i , 𝑗 = 1,…, 𝑛, следующим образом: PSNEXT𝑘 = — 10log𝑛𝑖 = 1, 𝑖 ≠ 𝑘10 − NEXT𝑖𝑘 / 10, (4) где, i — номер мешающей пары, k — количество нарушенная пара, n — общее количество пар, а NEXT ik — ближайший конец потери перекрестных помех из пары i в пара к .

3,7. Равноуровневые перекрестные помехи на дальнем конце (ELFEXT)

ELFEXT — это скорее расчетный результат. чем измерение. Он получается путем вычитания затухания мешающая пара от перекрестных помех на дальнем конце (FEXT), эта пара вызывает в соседняя пара. Это нормализует результаты по длине.

Согласно ISO / IEC 11801, ELFEXT каждой пары будет соответствовать требованиям, выведенным из следующих формула [9]: − 20log1063,8−20log𝑓 / −20 + 4 × 1075,1−20log𝑓 / −20.(5)

ELFEXT ik пар i и k есть вычисляется следующим образом: ELFEXT𝑖𝑘 = FEXT𝑖𝑘 − IL𝑘, (6) где, i — номер нарушенная пара, k — номер мешающая пара, FEXT ik — потеря перекрестных помех на дальнем конце из пары i в пару k , а IL k — вносимые потери пары к .

3.8. Сумма мощности равного уровня перекрестных помех на дальнем конце (PSELFEXT)

Сумма мощности ELFEXT (PSELFEXT) на самом деле является расчет, а не измерение.PSELFEXT происходит от алгебраическое суммирование отдельных эффектов ELFEXT для каждой пары с помощью остальные три пары. Для каждого конца есть четыре результата PSELFEXT.

Согласно ISO / IEC 11801, PSNEXT каждого пара будет удовлетворять требованиям, полученным по следующей формуле [9]:  − 20log1060,8−20log𝑓 / −20 + 4 × 1072,1−20log𝑓 / −20. (7)

3.9. Возвратные потери (RL)

Влияние неправильного характеристического импеданса измеряется более точно и представлено количественным возвратом потеря.

Обратные потери (RL) — это мера всех отражений, вызванных несоответствие импеданса во всех точках линии и выражается в децибел (дБ).

Согласно ISO / IEC 11801 возвратные потери будут соответствовать требованиям вычисляется по следующей формуле [9]: 𝑓30−10log. (8)

4. Экспериментальные результаты

Для получения оптимальной производительности для кабель витой пары, он должен соответствовать характеристикам кабельной разводки. системы.Чтобы приблизиться к процессу производства кабелей, просто необработанный медь вытягивается на стержни разного диаметра, которые позже будут вытянуты на требуемые диаметры проводов.

После этого он изолируется подходящим изоляционным материалом, чтобы производят одиночный провод.

Первое требование — предоставить электрическая изоляция проводов друг от друга путем изоляции отдельных проводов [10]. Без надлежащей изоляции и использования защитных материалов провода и кабели не будут функционировать должным образом или безопасно, и они не прослужат очень долго [11].

Эти изоляционные провода собираются в пары, которые, в свою очередь, собираются вместе, а затем покрываются подходящей оболочкой для создания финальный кабель.

Оболочка кабеля предотвратит любые повреждение жилы кабеля из-за воздействия внешнего механического напряжения и, в зависимости от типа используемого материала он также может играть очень значительную участвует в защите жилы кабеля от внешних электрических помех [12].

На рисунке 2 показаны адаптеры интерфейса тестирования кабельной катушки DSP-SPOOL Fluke Networks. используется для тестирования кабелей витой пары [13].


Параметры теста производительности для Cat 5e определены в ИСО / МЭК 11801. Испытание каждого образца должно содержать все параметры, как обсуждалось ранее. Чтобы пройти тест, все измерения (при каждая частота в диапазоне от 1 МГц до 100 МГц) должна соответствовать или превышать предельное значение, определенное в вышеупомянутом стандарте, в противном случае образец не смогли.

При работе с кабельным рынком обнаруживается, что большое количество образцов Кабели витой пары производились во многих странах.После тестирования этих отобранных образцов выяснилось, что 96% пройдены. и удовлетворяют требованиям международного стандарта, в то время как 4% не соответствуют требованиям и не соответствует требованиям международного стандарта.

Пройденный образец кабеля витой пары — это образец, в котором все измерения (на каждом частота в диапазоне от 1 МГц до 100 МГц) должна соответствовать или превышать предельное значение определено в ISO / IEC 11801.

Анализ пропущенного образца приведен на рисунках 3–11.Eсть предел, который нельзя превышать. Обсуждаются все параметры тестирования производительности раньше не превышайте этот предел.


Как показано на Рисунке 3, существует предел, равный 361 футам, и количество пройденных образцов не превышает этого предела.

Как показано на рисунке 4, хотя распространение задержка пройденных отсчетов имеет наихудшие значения пар 12 и 78, равных 432 наносекунды, но эти значения задержки распространения не превышают 580 наносекунд.


Как показано на рисунке 5, хотя задержка перекоса пройденные выборки имеют худшие значения пар 12 и 78, которые равны 14 наносекундам, но эти значения перекоса задержки равны отличные результаты, так как они не превышают 25 наносекунд.


Как показано на рисунке 6, затухание прошедших выборок пары 1,2, пары 3,6, пара 4,5 и пара 7,8 не превышают лимит.


Как показано на рисунке 7, хотя NEXT между парой 3,6 и парой 7,8 имеет худшее значение, которое равно 38.3 дБ на 85,6 МГц, но не превышает предела. СЛЕДУЮЩИЕ из пройденных образцов между каждой парой и другими не превышает предела.


Как показано на рисунке 8, хотя PSNEXT из пара 36 имеет наихудшее значение, равное 37,9 дБ на частоте 85,6 МГц, но не превышает Лимит. PSNEXT пройденных выборок пар 12, 36, 45 и 78 не превышает предел.


Как показано на рисунке 9, хотя ELFEXT между парами 45 и 36 имеет худшее значение, равное 31.7 дБ на 67 МГц, но это не превышает лимит.


Как показано на рисунке 10, хотя PSELFEXT пары 36 имеет наихудшее значение, равное 31,7 дБ на частоте 67 МГц, но не превышает Лимит. PSELFEXT пройденных выборок пар 12, 36, 45 и 78 не превышает Лимит.



Как показано на Рисунке 11, хотя возвратные потери пара 36 имеет наихудшее значение, равное 21,9 дБ на частоте 86,8 МГц, но не превышает Лимит.Обратные потери прошедших отсчетов пар 12, 36, 45 и 78 не превышают Лимит.

С другой стороны, вышедший из строя образец скрученной пара кабелей — это образец, по которому некоторые измерения (частота в диапазоне от 1 МГц до 100 МГц), чтобы не было предельного значения, определенного в ISO / IEC 11801.

Анализ отказавшего образца приведен на рисунках 12–20. Существует предел. которое не должно быть превышено. Хотя распространение задержка, перекос задержки, ELFEXT и PSELFEXT не превышают этот предел, но проблема в затухание, NEXT, PSNEXT и RL, которые превышают этот предел, и, конечно, имеет влияние на передачу данных.


Как показано на рисунке 12, существует предел, равный 361 футам, и неудавшиеся образцы не превышают этот предел.

Как показано на Рисунке 13, хотя задержка распространения неудачных выборок худшие значения пары 45, равные 520 наносекундам, но это значение задержка распространения не превышает допустимого наихудшего случая, равного 580 наносекунд.


Как показано на рисунке 14, хотя перекос задержки неудачные образцы имеют худшее значение пары 45, равное 23 наносекундам, но это значение перекоса задержки не превышает установленный предел.


Как показано на Рисунке 15, хотя затухание пары 12 не превышает предела, но затухание пар 36, 45, и 78 превышает лимит.


Как показано на рисунке 16, хотя ДАЛЕЕ между парами 36–45 и 36–78 не превышает лимит, но СЛЕДУЮЩИЙ неудачных выборок между парами 12–36, 12–45, 12–78 и 45–78 превышает предел, а наихудшее значение пар 12–45 равно 29 дБ на 47,6 МГц.


Как показано на рисунке 17, хотя PSNEXT из пара 36 не превышает лимит, но PSNEXT неудачных выборок между парами 12, 45 и 78 превышают предел, а худшее значение пары 45 равно 29 дБ. в 47 лет.6 МГц.


Как показано на рисунке 18, ELFEXT неудачных выборок между каждой парой и другими не превышают лимит.


Как показано на Рисунке 19, PSELFEXT не прошел выборок каждой пары не превышает лимита.



Как показано на рисунке 20, хотя возвратные потери пары 45 не превышают предела, но возвратные потери неудачных образцов между парами 12, 36 и 78 превышают предел, а худшее значение пары 36 равно 17.7 дБ на 89,2 МГц.

Есть и другие первичные тесты, которые можно сделать на каждом отдельном проводе кабеля витой пары как целостность, сопротивление и удлинение.

О компании целостность, чтобы убедиться, что между проводами нет короткого замыкания, просто этот тест Это можно сделать с помощью любого устройства для проверки короткого замыкания / непрерывности, например, мультиметра. Выбранные кабели для тестирования есть непрерывность, а без непрерывности нет параметров для кабели.

Что касается сопротивления, все одиночные провода прошедшего образца имеют сопротивление в диапазон от 81.От 76 Ом / км до 81,88 Ом / км. Максимальное допустимое сопротивление для каждого проводника составляет 84 Ом / км по международному стандарту и выше что образец не работает.

О проценте удлинения, все изолированные материалы проводов прошедшая выборка имеет диапазон значений от 550% до 690%. Минимальное удлинение разрешенный процент для изолированных материалов проводов составляет 400% в соответствии с Международный стандарт.

О силе натяжения, все изоляционные материалы проводов прошли Образцы имеют диапазон значений от 24 Н / мм 2 до 27 Н / мм 2 .В минимальная допустимая сила натяжения для изолированных материалов проводов составляет 22,1 Н / мм 2 в соответствии с международным стандартом.

Основной тест, который должен Pass — это испытание на электрическую прочность, при котором кабель подвергается более высокой напряжение, чем реальное рабочее напряжение в течение определенного периода. В Цель этого испытания — убедиться в совершенстве изоляции. Если есть слабое место в изоляции, оно не должно пройти проверку.

Основное отличие видов скрученных пара кабелей — это производительность кабеля на более высокой частоте, что означает более высокую категория. С наибольшим развитием производства кабелей, похоже, что новые типы кабелей витой пары, которые имеют номер более высокой категории, чем улучшенная категория 5. Это означает, что для повышение производительности в кабелях витой пары, все тесты были сделано на них, чтобы убедиться в их действительности и соблюдении спецификация международного стандарта.

5. Заключение

В данной статье представлена ​​улучшенная категория 5 как тип неэкранированной витой пары. кабелей и проводит все испытания в соответствии с ISO / IEC 11801 в качестве одного из международные стандартные спецификации.

Параметры, используемые для проверки производительности: задержка распространения, задержка. перекос, затухание, потеря перекрестных помех на ближнем конце (NEXT), сумма мощности NEXT (PSNEXT), перекрестные помехи на дальнем конце равного уровня (ELFEXT), перекрестные помехи на дальнем конце равного уровня суммирования мощности (PSELFEXT) и возврат потеря.

При работе со случайными выборками скрученных парных кабелей, выбранных на рынке кабелей, обнаружено, что 96% эти образцы прошли и соответствуют международным стандартам. На с другой стороны, 4% этих образцов были неудачными и не соответствовали требованиям Международный стандарт.

Образцы, прошедшие проверку качества, должны быть приемлемы для всех испытаний согласно спецификации международного стандарта.

0 comments on “Сечение витой пары: Страница не найдена — Умный дом или дом по уму

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
