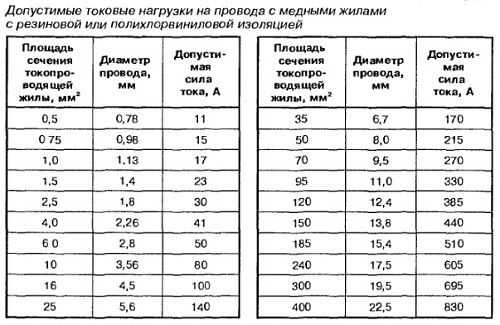

Допустимые длительные токи для проводов с резиновой или поливинилхлоридной изоляцией, шнуров с резиновой изоляцией и кабелей с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках. Они приняты для температур: жил +65°С, окружающего воздуха +25°С и земли +15°С.

При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырех проводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами. Таблица 1.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами. Таблица 2.

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных. Таблица 3.

Таблица для расчета сечения кабеля по току. Таблица 4.

Список таблиц будет пополняться. Добавляйте сайт «ЭлектроМануал.ру» в закладки, чтобы электрика своими руками стала максимально простой задачей.

electromanual.ru

Как рассчитать сечение провода по потребляемой мощности

В случае замены или прокладки электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, которое определяет какую к проводу можно подключить нагрузку по мощности. Слишком слабый провод может не выдержать нагрузки, а с чрезмерно большим сечением обойдется в несколько раз дороже. Также надо учитывать, что чем меньше сечение жил, тем больше их электрическое сопротивление, так что еще обязательно надо учитывать длину провода и способ его укладки.

Что нужно знать

Если перерезать любой кабель, то под слоями изоляционного материала станет видна жила провода, которая и является проводником электрического тока. Когда провод перерезан (рассечен), то в месте среза жила видна как круг, площадь которого называется сечением жилы провода и замеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, по сути, подбирается диаметр его токоведущих жил.

Так как токопроводящая часть кабеля металлическая, а изоляция из ПВХ, резины или подобных им материалов, то по уровню сопротивления нештатным ситуациям провода можно условно разделить на три уровня:

1. Токоведущая жила и изоляция сохраняют целостность. Т.е. перегрев провода произошел в допустимом пределе и ничего не произошло.
2. Изоляция плавится, но металл жилы остается без изменений. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Сгорание изоляции и плавление металлической основы. Обычно это последствие короткого замыкания.

Знать, как рассчитать сечение как раз и нужно, чтобы исключить второй и третий варианты, ведь кроме самого кабеля, для проводки подбираются защитные устройства, которые отключают линию при повышении силы тока.

Совет! При покупке недорогого провода, лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые ТУ допускают погрешность не много ни мало – в 20-30% от номинала – если сечение провода по мощности будет рассчитано «впритирку», это грозит возгоранием.

Основы сортировки

Единственный способ качественно подобрать в квартиру или дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще такой метод называют «по нагрузке», так как в электрических схемах все подключенные приборы рассматриваются как нагрузка или сопротивление.

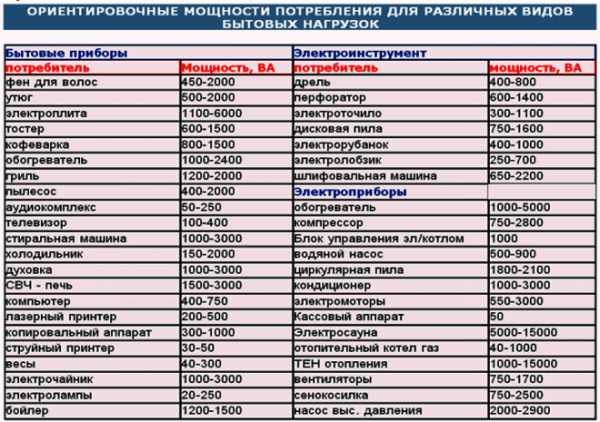

Сначала необходимо определить мощность приборов. Это можно сделать несколькими способами:

1. найти в техническом паспорте устройства информацию о ней;
2. мощность указывается на самих приборах – обычно ее указывают на пластинах или стикерах из металла, хотя могут и просто нанести маркировку на корпус.
3. замерить силу тока при работе и высчитать мощность – экзотический способ, который применяется в исключительных случаях, когда нужны точные результаты.

Если прибор сделан в России, Украине или Беларуси мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если изделие европейского, азиатского или американского производства, буквой – W. Используемая нагрузка на таких устройствах обозначают как “ТОТ” или “ТОТ МАХ”.

Если не удалось точно установить мощность прибора, можно взять для расчета среднестатистические данные.

При этом следует помнить, что параметры в них указаны в большом диапазоне, а это значит, что выбранный по меньшему значению кабель может не соответствовать требованиям.

Это значит, что в таком случае надо учитывать максимально возможную мощность приборов и подобрать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреваться в процессе эксплуатации, вплоть до возгорания изоляции.

Как вычислить

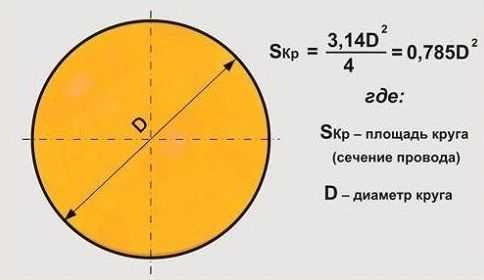

Делая расчет сечения провода, нужно помнить простую закономерность – чем больше подключенные к нему устройства потребляют тока, тем больше должен быть диаметр жилы и массивнее сам провод. Легче всего сечение определить в однопроволочной жиле по следующей формуле:

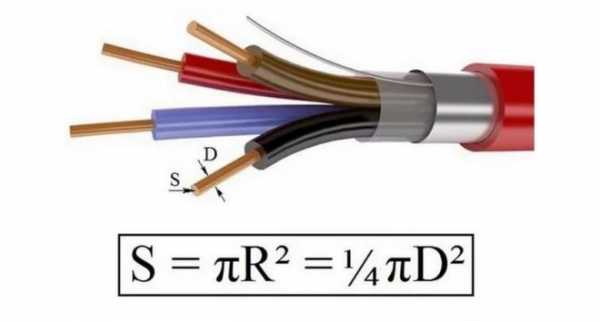

Здесь d – означает диаметр жилы (мм), а S – искомая площадь сечения (мм²).

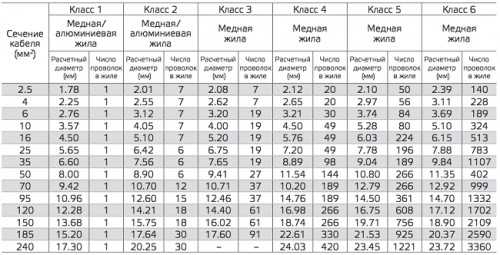

Чуть сложнее вычислять диаметр многопроволочной жилы – здесь надо измерить диаметр каждой отдельной проволочки и найти их среднее значение, тогда формула приобретает следующий вид:

Где n – обозначает число жил, d – средний диаметр, S – искомая площадь сечения. Также допускается измерить диаметр одной проволочки и умножить результат на их количество. Формула остается такой же, только d теперь будет не средний диаметр, а измеренный по одной проволочке.

Если подсчетов предвидится много, то рассчитать сечение провода можно при помощи специального калькулятора сечений кабелей онлайн, в который просто нужно внести все данные про число и диаметр токонесущей жилы и он выдаст результат.

Особенности сечения электропроводки из разных материалов

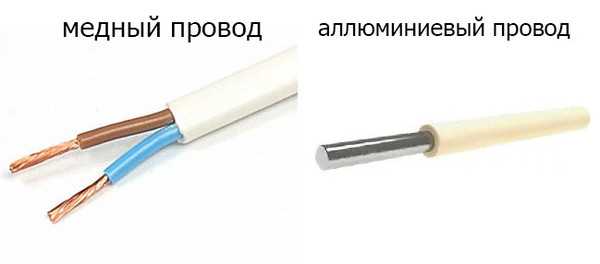

Проводка из алюминия, использовавшаяся еще в советское время, сейчас запрещена для монтажа внутренней электропроводки, но все еще применяется как самый бюджетный вариант, несмотря на сравнительно низкий срок эксплуатации и общую надежность. При перегревах она начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность – это значит, что при одинаковом сечении проводов, медный способен пропустить через себя большее количество тока, чем алюминиевый.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому если приходится менять всю проводку, то настоятельно рекомендуется использовать медную, тем более, что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знать подходящие значения сечения провода по мощности при его использовании будет существенной экономией для сметы.

При прокладывании скрытой проводки в домашних условиях лучше выбрать однопроволочный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на множественные изгибы многопроволочный имеет больший срок эксплуатации, но при подключении к нему розеток концы жил нужно будет залудить, так как со временем проволочки в жиле «утрясутся» и контакт ухудшится.

Чаще всего такие провода применяют для подключения к сети нестационарных приборов: фен, утюг, бритва и прочие.

Для стандартной проводки квартир, домов, коттеджей существует общий расчет. Согласно ему при продолжительной нагрузке в 25А применяют сечения провода по току (медный) 4,0 мм² и диаметром – 2,26 мм. В соответствии с этими расчетами, на линию устанавливается автоматический выключатель (автомат) который обычно монтируется во вводном щитке в месте ввода проводов в квартиру или дом.

Сечение кабелей при открытой или закрытой проводке

При движении токовых импульсов по проводнику он греется. Чем тока больше, тем сильнее тепло. Один и тот же ток, проходящий по проволоке разного диаметра, неоднозначно действует на выделение тепла. Чем меньше сечение, тем сильнее происходит нагревание от нагрузки.

Поэтому, если линия делается открытой, можно уменьшить сечение – взять менее сильные провода. В таком случае он быстрее остывает и изоляция не портится. При закрытом способе монтажа ситуация хуже – тепло уходит медленнее, и здесь уже нужен более сильный материал – провода большего сечения.

Конструкция проводки и покупка нужного количества расходных материалов, требует навыков проектирования. Надо будет выполнить следующие действия:

1. Нарисовать план квартиры или других помещений, где она планируется, и отметить будущие розетки и светильники.
2. Узнать мощность всех имеющихся устройств и домашней техники: ламп, обогревательных приборов, чайников, фенов и т. п. Это позволит остановиться на оптимальном варианте.
3. Измерить длину планируемой линии и сложить все собранные параметры вместе.

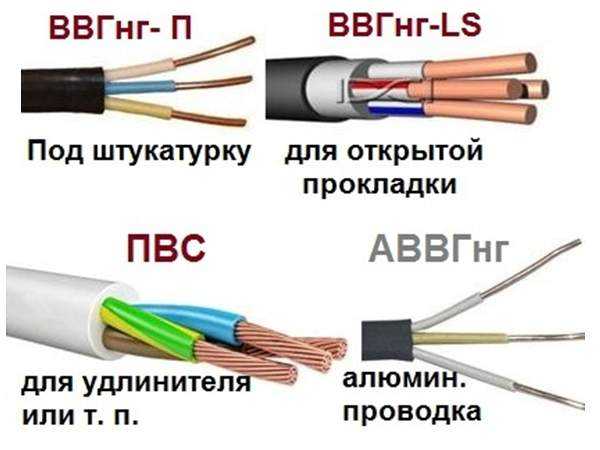

4. Выбрать марку кабеля. Для внутренней проводки лучше использовать плоский провод.
5. Купить необходимое количество.

Помимо этого, принимают во внимание, согласуется ли сечение провода по потребляемой мощности с его максимальной нагрузкой в данном проекте и с током защитных выключателей.

Общепринятая расцветка изоляции жил никак не зависит от их сечения и применяется только для удобства монтажа:

• синий – для нейтрали;
• желто-зеленый – заземление;
• белый, коричневый и прочие – фазные проводники.

Выключателей лучше устанавливать несколько и сразу их подписать: например «кухня», «спальня» и т. д. Линия освещения всегда проводится от вводного автомата отдельно и не зависит от розеток. Даже если в какой-то из них произойдет короткое замыкание, то без света дом не останется, да и в случае необходимости ремонт можно будет сделать с нормальным освещением, не пользуясь фонариком или свечами.

Дополнительные рекомендации:

• Всегда лучше подобрать сечение провода с запасом – экономия это хорошо, но она должна быть разумной, да и неизвестно, что туда потом будет включаться.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться изоляция в два слоя.
• При покупке нужно уточнять допустимый диаметр изгиба провода, особенно это касается однопроволочных. Дело в том, что если просто перегнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от наружного диаметра всего кабеля. Чаще всего это значение равно 10-15.
• Кабеля из меди и алюминия не совмещаются и не соединяются обычным способом. Для их скрепления можно употреблять особые клеммники или шайбы (оцинкованные).

Как подсчитать параметры нужного кабеля

Если линия электропередачи внушительной длины (100 и больше метров), то все расчеты надо делать учитывая потери тока, что будут происходить непосредственно на кабель. В обязательном порядке это делается при проектировании электроснабжения домов. Все начальные данные заносят в проект заранее, для контроля и перестраховки их перепроверяют, используя норму мощности, выделенную на весь дом и протяженность от него до столба. Высчитать нужные параметры помогает следующая таблица:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. Если он будет, все новые приборы, появившиеся в квартире можно спокойно включать, не опасаясь перегрузки.

Если сечения не хватает, то выхода только два: замена проводки или отказ от одновременного использования мощной домашней техники.

Если срочно требуется удлинить розетку, а нужного провода рядом нет, можно воспользоваться различными кабелями, сцепив их параллельно друг другу. Такой метод не применяют постоянно, а прибегают к нему в моменты крайней необходимости, но если уж он и используется, а тем более для подключения мощного устройства, то нужно использовать провода одинакового сечения. Если и это требование не получается выполнить, то подсчитывая, выдержит ли провод, надо принимать во внимание только кабель меньшего сечения.

Перевод ватт в киловатты

При указании мощности для больших электроприборов используются такие единицы измерения как ватты и киловатты. Приставка «кило» обозначает, что число надо умножить на 1000, поэтому 1кВт = 1000 Вт, 5 кВт = 5000ВТ, 3 кВт = 3000Вт, а 1Вт = 0,001 кВт и т.д.

К приборам, которые потребляют настолько низкое количество тока, что даже его подбирать не нужно относятся:

• холодильник;
• зарядное устройство;
• телевизор;
• радиотелефон;
• ночники и торшеры.

Но если в эту же розетку будет подключаться, к примеру, обогреватель, то делать расчеты надо обязательно.

Выбор, какое сечение кабеля будет использовано, это самый важный компонент проекта любого электрической цепи, от помещения, до городских или производственных сетей. Правильный подбор обеспечивает электрическую, пожарную безопасность и экономичность бюджета проекта.

Полезные видео

yaelectrik.ru

Сечение провода по току и мощности

Сечение провода по току и мощности – это параметры, которые указывают на предназначение того или иного кабеля. Другими словами, где провод можно использовать и где нельзя.

Сбор данных

Сечение подбирается по мощности или току приборов, которые впоследствии будут подключены. Такой метод называется «по нагрузке», так как приборы и есть – нагрузка на кабель. Если аппаратура требует больших энергетических затрат, то, соответственно, и кабель к ней придётся подключать мощный. Если не требует, то и провода с небольшим сечением будет вполне достаточно. Как выбрать сам кабель и чем руководствоваться?

Прежде всего, нужно собрать данные о тех приборах, к которым будут идти провода. Такие данные называются паспортными, они в обязательном порядке пишутся в техническом паспорте на аппарат. Там содержатся такие данные, как:

• модель прибора;
• напряжение;
• потребляемая мощность;
• знак сертификата;
• страна-производитель;
• дата производства;
• знак утилизации;
• класс защиты и так далее.

Кроме того, если техпаспорт, скажем, вы потеряли, то на приборах ставят специальные таблички или клеят наклейки. На них отображаются основные данные. В том числе, потребляемая мощность, которая нам и нужна. Можно выбрать сечение провода по мощности и без этого.

Если и таблички с наклейкой не осталось, но вы помните модель (она может быть написана на корпусе), то не беда. Попробуйте поискать информацию о приборе в сети Интернет. Уж совсем, в крайнем случае, воспользуйтесь данными средней статистики. Существует специальная таблица ориентировочной мощности потребления различных приборов, таких как: дрель, тостер, холодильник, стиральная машина, кондиционер и так далее.

Только тут есть один важный нюанс. Видите, в таблице даётся диапазон мощности? Трудно догадаться: что выбрать.

Всегда берите по максимуму!

Когда вы начнёте делать расчёт сечения кабеля по мощности, то в результате вы получите завышенную мощность прибора. Это очень хорошо, в результате вам нужен будет кабель с большим сечением. Такие кабели мало греются и, соответственно, дольше работают.

Если аппарат требует большую мощность, то провод с малым сечением просто сгорит.

Метод нагрузки

Как уже говорилось, нагрузка – это и есть прибор. Он может быть один, а может быть несколько. Сколько бы их ни было, всегда складывайте все мощности приборов, к которым вы подключите проводник. Все эти мощности должны выражаться только в одной единице измерения! В ваттах или киловаттах, иначе запутаетесь в расчётах.

«Кило» — это умножение на тысячу. 1 кВт = 1000 Вт.

Если значения мощностей приборов разные, то делаем их одинаковыми – переводим. Допустим, у нас один прибор потребляет 100 Вт, а другой – 3,5 кВт. Оставляем значение первого нетронутым, а значение последнего переводим, получаем 3500 Вт. Если хотите Ватты перевести в киловатты, то делите на тысячу.

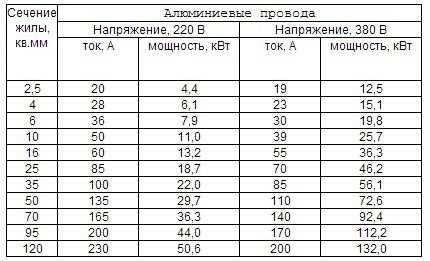

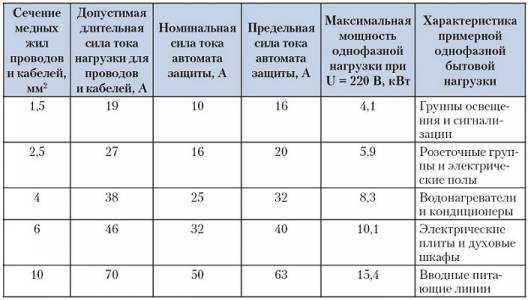

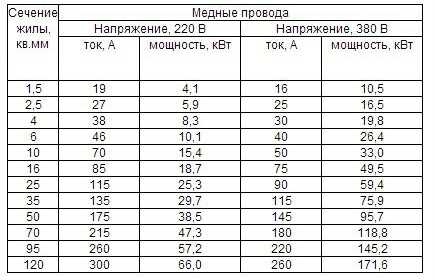

Мощность посчитали. Теперь выбираем сечение кабеля. Таблица мощности кабеля по сечению представлена ниже. В ней ничего сложного нет, так как необходимо просто выбрать столбики, где указаны фазы. Если у вас одна фаза в сети, то берём напряжение 220 Вольт. Если три – 380 Вольт.

Затем находим число, которое чуть-чуть больше мощности, что вы насчитали. Нашли? Слева указано соответствующее сечение проводника и его диаметр. Вот такой кабель вам и нужен. Если под рукой есть таблица сечения кабеля по мощности, то никаких трудностей не возникнет.

В этой таблице значения для медных и алюминиевых жил разные. Какая жила вам нужна – в таких столбиках и смотрите.

Возникают иногда трудности с выбором материала, из которого сделаны жилы кабеля. В качестве проводки домов и квартир используют медь. Считается, что медные провода гибкие, практичные и надёжные. Правда, они дороже алюминиевых кабелей стоят. Разумеется, если медная жила имеет большое сечение (когда высокая нагрузка в доме), то её гибкой уже не назовёшь. И цена будет выше. Поэтому в таких случаях смело берите алюминиевые провода – хорошая экономия.

По мощности и длине

Выбор сечения кабеля по мощности и длине делается немного по-другому. Бывает, когда проводник имеет длину в несколько десятков, а то и сотен метров. Потери в самих кабелях придётся учитывать, иначе энергии может быть недостаточно для аппаратуры. Есть ещё одна таблица, которая подскажет дальнейшие действия, с учётом всех потерь.

Нужно знать мощность, которая выделяется на дом или здание. Выделенная мощность – это мощность всей аппаратуры, которая работает в доме. И расстояние от столба до здания, откуда идёт кабель. Это расстояние легко измерить самому.

Обязательно берите небольшой запас сечения провода перед тем, как проложить проводку.

При большем сечении провод меньше греется и изоляция, вместе с ним. Значит, вероятность возникновения пожара или замыкания снижается. Ещё, очень часто бывает, что в доме количество приборов может прибавиться. Допустим, вы поставили холодильник, кондиционер и электрическую плиту. А через год решили купить компьютер, тостер, два телевизора и ещё чего-нибудь работающего на электричестве. Проводке просто не хватит мощности выдержать такое количество техники. Вам придётся следить, чтобы мощная аппаратура не была включена одновременно, либо полностью менять проводку. А можно просто заранее прокладывать проводку с запасом сечения. Так рациональнее: мучиться потом не придётся.

Расчёт по току

Также возможен выбор сечения кабеля по току. Для этого необходимо провести такой же сбор данных по стикерам, табличкам или техническому паспорту. Только теперь нам нужна не мощность в ваттах, а сила тока в амперах. В характеристиках указывается ток, который максимально потребляется прибором.

Снова собираем данные со всех приборов и суммируем. И также переводим всё в одну единицу, аналогично: 1мА (миллиампер) = 0,001 А и 1А = 1000 мА. Например, 2,3А – это 2300 мА. Просто иногда зачем-то указывают именно в миллиамперах.

Самая первая таблица, показанная выше, может определить сечение не только по количеству ватт. Она же является таблицей определения сечения проводов по мощности и току одновременно. То есть работать придётся снова с ней. Обратите внимание: числа есть не все. Например, у вас потребляемый ток составляет 25 ампер, и вам нужен медный провод. В таблице этого числа нет. Выбираем большее значение. Оно равно двадцати семи амперам – поэтому и ориентируйтесь. Получается, нужное сечение кабеля по току – 4 квадратных миллиметра.

Никогда не выбирайте меньшее значение, чтобы сэкономить! В лучшем случае, сработает защитный автомат, прекратив подачу электричества. Если такого автомата нет, а это – худший случай, то есть высокая вероятность выхода техники из строя или даже возникновения пожара. Не экономьте на безопасности вашего дома и вас самих.

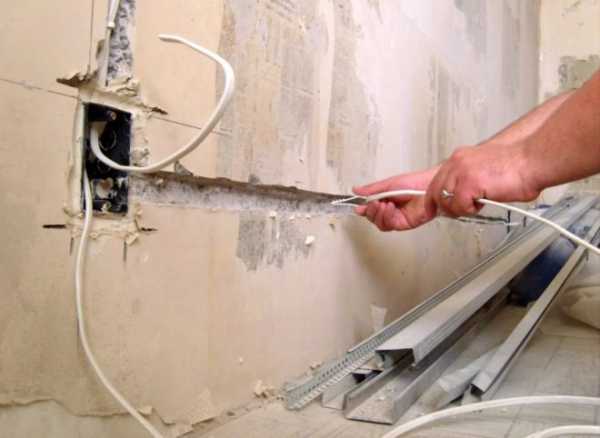

Прокладка проводов

Всё же, при прохождении тока по проводу, проводник нагревается. Много тока – много тепла. О чём речь: прокладка провода может быть закрытой или открытой. Закрытая – это когда провод находится под специальной трубой. Открытая – когда он ничем не накрыт, то есть, голый провод, прикреплённый к стене.

Тут можно схитрить. Температура будет разной, при разных сечениях проводника, даже если значение тока останется неизменным. Значит, если прокладка кабеля открытая, то меньшее сечение вполне допустимо. Тепло будет уходить в воздух, а провод, соответственно, охладится.

Провода с небольшим сечением, в трубах, кабель-каналах или стене не смогут остыть – теплу же некуда уходить. Поэтому, когда прокладка провода закрыта, необходимо только большее сечение, иначе испортится изоляция.  Есть также таблица, которая поможет выбрать проводник с учётом его прокладки. Принцип остаётся таким же: медные или алюминиевые жилы, ток и мощность.

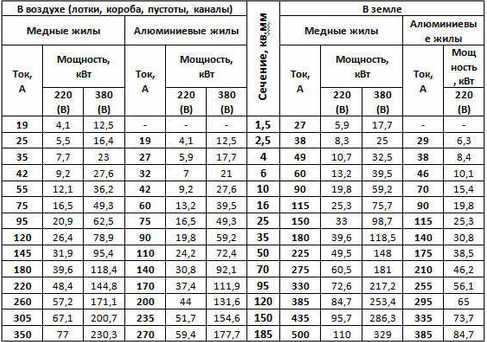

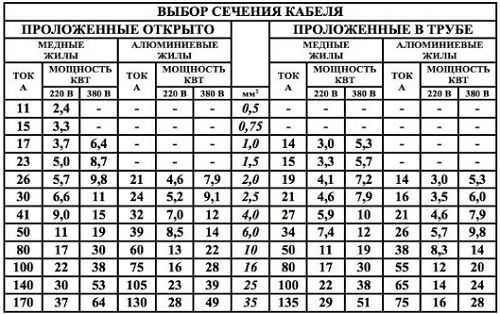

Таблица прокладки кабеля:

Но запутаться можно. Например, нам нужен медный проводник, по мощности в 7,3 кВт (7300 Вт). Сеть однофазная, класть будем закрыто. Смотрим в табличку. Мы помним, что всё берётся по максимальным значениям. Находим число 7,4 кВт. И видим, что нужное сечение составит 6 квадратных миллиметров.

Или же, мы хотим алюминиевый проводник проложить открыто. Нам известно, что раздаточный ток равен 40 амперам. В таблице есть число 39. Нельзя! Берём большее – шестьдесят ампер. Видим, что проводник мы купим с сечением в десять квадратных миллиметров. А если закрыто проложим, то 16. И не ошиблись, и запас есть. Перед тем, как покупать провод, возьмите с собой штангенциркуль и первую табличку. На всякий случай проверьте: такой ли у него диаметр? Если, на самом деле, он окажется меньше заявленного, то не берите этот провод!

glav-dacha.ru

по мощности, силе тока, длине

В зависимости от потребляемой мощности оборудования, рассчитывается сечение кабеля, которое зависит от силы тока, напряжения и длине самого кабеля. Производители кабельной продукции предлагают рынку богатый ассортимент, разобраться в котором и выбрать то, что нужно не просто.

От правильного выбора зависит не только его стоимость, но и электробезопасность при эксплуатации электрооборудования. Если сечение кабеля рассчитано неправильно и оно значительно ниже требуемого, то это может привести к перегреву изоляции, короткому замыканию и возможному возгоранию, что приведет к пожару.

Затраты на устранение последствий от такой ситуации несоизмеримы с теми, которые нужны чтобы выполнить грамотный расчет проводки, даже с привлечением специалиста.

В этой статье предлагается простая методика расчета сечения проводника, которая окажет методическую помощь, желающим самим правильно рассчитать и смонтировать кабельную проводку.

Содержание статьи

Расчет по мощности электроприборов

Любой кабель или провод, в зависимости от материала из которого он изготовлен, может выдержать определенную (номинальную) силу тока, а она имеет прямую зависимость от его сечения и длины. Определить общую потребляемую мощность всех установленных приборов не сложно. Для этого составляется перечень всего оборудования с указанием потребляемой мощности каждой единицы. Все указанные значения суммируются.

Этот расчет выполняется по следующей формуле:
Pобщ = (P1+P2+P3+…+Pn)×0.8

Где:

• Pобщ – общая сумма всех нагрузок.
• (P1+P2+P3+…+Pn) – потребляемая мощность каждого оборудования.
• 0,8 – это поправочный коэффициент, который характеризует степень загрузки всех приборов. Обычно приборы редко когда используются одновременно. Такие, как фен, пылесос или электрокамин, используются довольно редко

Полученная сумма будет использоваться для дальнейшего расчета.

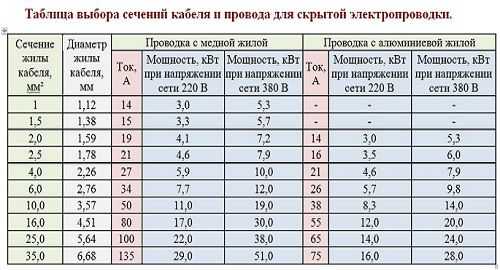

Таблицы, по которым выбирается сечение кабеля

Расчет для алюминиевого проводаРасчет для медного провода

Выбрать нужное сечение по данным таблицы не так, сложно. По установленной мощности, величине напряжения и тока, выбирается размер сечения кабеля для закрытой и открытой проводки. Так же подбирается и материал, из которого изготовлен кабель.

На примере это будет выглядеть так: допустим общая потребляемая мощность электроэнергии в доме составила 13 кВт. Если это значение умножить на поправочный коэффициент 0.8, то номинальная потребляемая мощность составит 10.4 кВт. По таблице выбирается близкая по значению величина мощности. В данном случае для однофазной сети будет число 10.1 кВт, а для трехфазной 10.5 кВт. Для этих значений потребляемой мощности, выбирается сечение 6 мм2 и 1.5 мм2 соответственно.

Расчет сечения кабеля по силе тока

Если расчет по мощности не такой уж точный, то расчет по силе тока может дать самые оптимальные размеры сечения кабеля, что довольно важно, если используется медный кабель и в большом количестве.

Для начала необходимо определить токовую нагрузку на всю электропроводку. Она складывается из такой нагрузки для каждого из приборов и рассчитываются по таким формулам.

Для однофазной сети применяется следующая формула: I= P:(Uˑcos), а для трехфазной I=P÷√3×Uˑcos

Где:

• I- сила тока
• U – напряжение в сети
• Cos – коэффициент мощности

Полученные таким способом расчета данные суммируются, и определяется токовая нагрузка на всю проводку. Из таблицы подбираются точные размеры сечения для всей сети. В таблице имеются значения для открытой и закрытой проводки. Они значительно отличаются друг от друга.

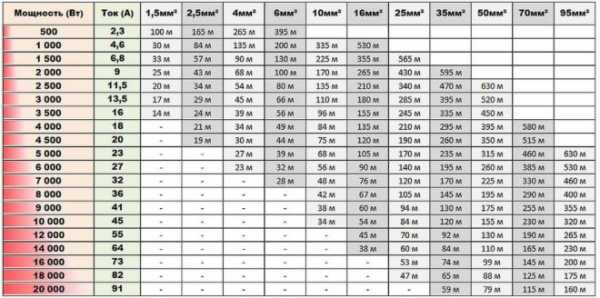

Таблица по выбору сечения кабеля в зависимости от силы тока.

Соотношения диаметра жил к токовым нагрузкам

Расчет по длине кабеля

В любом проводнике, сопротивление тока зависит от его длины. На этом свойстве и основан третий способ расчета сечения кабеля. Чем длиннее проводник, тем больше потери в сети. Если они превышают более 5%, то выбирают кабель с большим сечением.

Для определения сечения кабеля определяют суммарную мощность всех установленных приборов и силу тока, который будет протекать по проводнику. Для этого можно использовать, выше приведенную форму расчета. Далее выполняется расчет сопротивления проводки по следующей формуле:

• R=(p×L)÷S, где p — удельное сопротивление проводника, которое приводится в специальных таблицах;
• L – длина проводника в метрах, умножается на два, так как ток течет по фазному и нулевому проводу;
• S- площадь поперечного сечения кабеля.

Далее производится расчет потери напряжения, где сила тока умножается на сопротивление, полученное при расчете. Полученное значение делится на величину напряжение в сети и умножается на 100%.

Если итоговое значение меньше 5%, то сечение кабеля выбрано правильно. В противном случае необходимо подобрать проводник большего сечения.

В любом случае при расчете сечения проводки, необходимо делать соответствующие поправки на перспективу. Возможно, появится желание приобрести более современные дополнительные бытовые приборы, которые будут потреблять больше электроэнергии. Поэтому желательно увеличить сечение проводки хотя бы на одну ступень. При этом вся проводка должна быть выполнена из медного провода.
