Расчёт сечения провода, кабеля
Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.
Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.
Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

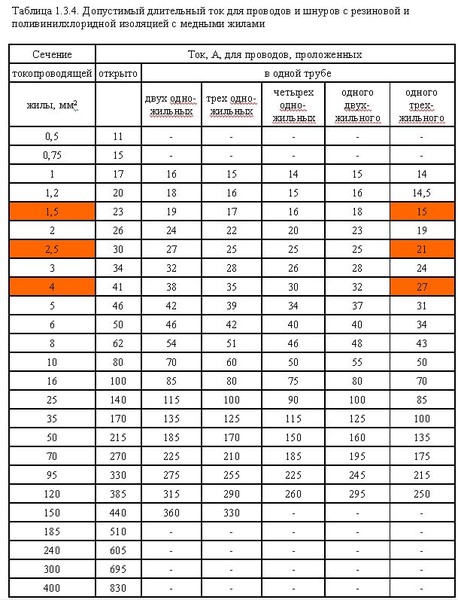

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).
Основные показатели, определяющие сечение провода:
-
Металл, из которого изготовлены токопроводящие жилы.
- Рабочее напряжение, В.
- Потребляемая мощность, кВт и токовая нагрузка, А.
Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.
Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.
Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм².
Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».
При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм² максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.
Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.
| Сечение токопроводящей жилы, кв.мм | Медные жилы, проводов и кабелей | ||||
|---|---|---|---|---|---|
|
Напряжение, 220 В |
Напряжение, 380 В |
||||
|
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
||
|
1,5 |
19 |
4,1 |
16 |
10,5 |
|
|
2,5 |
27 |
5,9 |
25 |
16,5 |
|
|
4 |
38 |
8,3 |
|
19,8 |
|
|
6 |
46 |
10,1 |
40 |
26,4 |
|
|
10 |
70 |
15,4 |
50 |
33 |
|
|
16 |
85 |
18,7 |
75 |
49,5 |
|
|
25 |
115 |
25,3 |
90 |
59,4 |
|
|
35 |
135 |
29,7 |
115 |
75,9 |
|
|
50 |
175 |
38,5 |
145 |
95,7 |
|
|
70 |
215 |
47,3 |
180 |
|
|
|
95 |
260 |
57,2 |
220 |
145,2 |
|
|
120 |
300 |
66 |
260 |
171,6 |
|
Сечение токопроводящей жилы, кв. мм | Алюминиевые жилы, проводов и кабелей | |||
|---|---|---|---|---|
|
Напряжение, 220 В |
Напряжение, 380 В |
|||
|
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
|
|
2,5 |
20 |
4,4 |
19 |
12,5 |
|
4 |
28 |
6,1 |
23 |
15,1 |
|
6 |
36 |
7,9 |
30 |
19,8 |
|
10 |
50 |
11 |
39 |
25,7 |
|
16 |
60 |
13,2 |
55 |
36,3 |
|
25 |
85 |
18,7 |
70 |
46,2 |
|
35 |
100 |
22 |
85 |
56,1 |
|
50 |
135 |
29,7 |
110 |
72,6 |
|
70 |
165 |
36,3 |
140 |
92,4 |
|
95 |
200 |
44 |
170 |
112,2 |
|
120 |
230 |
50,6 |
200 |
132 |
Какой кабель лучше использовать для электропроводки в квартире
Большой квартирный ремонт обязательно включает замену электропроводки.
Есть две главные причины для этого действа.
Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.
Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.
Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.
Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей
С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии.
Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.
Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.
Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.
Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.
Характеристики проводов и кабелей, на которые следует обратить внимание при выборе
Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети.
Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.
Общий список характеристик выглядит так:
- материал жилы;
- конструкция;
- сечение;
- толщина жильной изоляции;
- толщина оболочки;
- маркировка;
- расцветка жил;
- упаковка;
- сертификат;
- состояние продукции.
1. Материал и конструкция
По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.
Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).
По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода.
Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.
Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.
Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.
Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»
2.
Сечение кабеля для проводки в квартиреИзмеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.
Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.
Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».
В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.
Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.
Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.
3. Толщина жильной изоляции
Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен.
Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.
Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.
4. Толщина оболочки
Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.
Изолирующая оболочка — обязательный элемент.
Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.
5. Маркировка
Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.
В маркировке указывается:
- Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
- Название завода-изготовителя.
- Год выпуска.
- Количество жил.
- Сечение.
- Номинал напряжения.
Надпись наносится по всей длине проводника с небольшими интервалами.
На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.
Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.
Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.
6. Расцветка жил
О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.
По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.
7. Упаковка
Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.
Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:
- наименование завода или товарный знак изготовителя
- марка (обозначение) продукции
- ГОСТ или ТУ
- дата выпуска
- число отрезков с их длиной
- номер барабана
- вес проводника
- знак соответствия
- отметка ОТК.
Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.
8. Сертификат
Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.
9. Состояние
Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.
Какой кабель нужен для проводки в квартире
Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.
Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.
Для контура освещения используют сечение 1,5 мм2. Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.
Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.
Какой кабель рекомендует интернет-магазин 220pro.
ru для скрытой проводки в доме или квартиреНапомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.
Кабель ВВГ
Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.
Кабели ВВГ выпускаются в нескольких модификациях:
- ВВГ — основной тип с виниловой изоляцией и оболочкой;
- ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
- ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
- ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.
Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.
Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.
Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.
Кабель NYM
Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.
Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM.
Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности. Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:
- Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
- Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
- Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
- Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
- Большой выбор вариантов в марках по цене под любой бюджет.
Какой провод не подходит для проводки в квартире
И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.
Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.
Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.
Провод ПВС
Это соединительный медный провод с виниловой изоляцией и оболочкой.
Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.
Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.
- Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
- Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
- В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.
Так что, экономия получается очень сомнительная и символическая.
Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.
Провод ШВВП и ПВВП
Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.
Провод ПУНП
Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.
Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».
Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.
Комплектующие и аксессуары для кабеля
При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.
Вам потребуются:
- автоматы защиты и УЗО;
- монтажные коробки и подрозетники;
- розетки и выключатели;
- гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
- изоляция, хомуты, наконечники и тд.
Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.
Подведём итоги
Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме.
Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/
Заходите и выбирайте ваш кабель!
А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?
Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.
Звоните, спрашивайте! Телефоны
+7 (495) 540-49-82
8 (800) 333-49-42
или задайте вопрос электрику онлайн.
Ваши дежурные электрики 220pro.ru
Расчет сечения кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из
одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет
сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

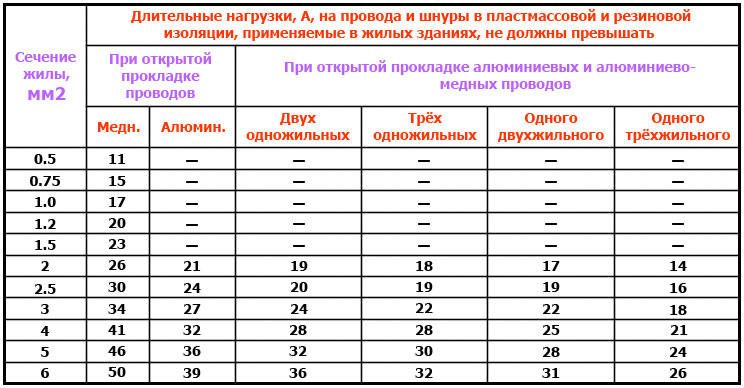

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5мм², а на освещение — 1,0-1,5мм². Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А
электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.
д. Если Вы немного
проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей
сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении. Обратите внимание, что при прокладке кабеля в трубе (т.е. в любых закрытых пространствах, как например, в стене) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Важно Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя
нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем.
Когда величина нагрузки
названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | кВт | ток, А | кВт | ток, А | кВт | ток, А | кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0,5 | 11 | 2,4 | ||||||||||
| 0,75 | 15 | 3,3 | ||||||||||
| 1,0 | 17 | 3,7 | 6,4 | 14 | 3,0 | 5,3 | ||||||
| 1,5 | 23 | 5,0 | 8,7 | 15 | 3,3 | 5,7 | ||||||
| 2,5 | 30 | 6,6 | 11,0 | 24 | 5,2 | 9,1 | 21 | 4,6 | 7,9 | 16,0 | 3,5 | 6,0 |
| 4,0 | 41 | 9,0 | 15,0 | 32 | 7,0 | 12,0 | 27 | 5,9 | 10,0 | 21,0 | 4,6 | 7,9 |
| 6,0 | 50 | 11,0 | 19,0 | 39 | 8,5 | 14,0 | 34 | 7,4 | 12,0 | 26,0 | 5,7 | 9,8 |
| 10,0 | 80 | 17,0 | 30,0 | 60 | 13,0 | 22,0 | 50 | 11,0 | 19,0 | 38,0 | 8,3 | 14,0 |
| 16,0 | 100 | 22,0 | 38,0 | 75 | 16,0 | 28,0 | 80 | 17,0 | 30,0 | 55,0 | 12,0 | 20,0 |
| 25,0 | 140 | 30,0 | 53,0 | 105 | 23,0 | 39,0 | 100 | 22,0 | 38,0 | 65,0 | 14,0 | 24,0 |
| 35,0 | 170 | 37,0 | 64,0 | 130 | 28,0 | 49,0 | 135 | 29,0 | 51,0 | 75,0 | 16,0 | 28,0 |
Если Вы внимательно изучили приведенную таблицу и таки желаете самостоятельно определить необходимое Вам сечение кабеля,
например, для ввода в дом, то Вам также необходимо знать следующее.
Настоящая таблица касается кабелей и проводов в резиновой
и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На
кабеля в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя. При расчетах сечения кабеля специалист
должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п. Кроме того, величины из таблиц о допустимых токовых
нагрузках должны быть откорректированы следующими снижающими коэффициентами:
поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
поправочный коэффициент на температуру окружающей среды;
поправочный коэффициент для кабелей, прокладываемых в земле;
поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Если и это Вас не останавливает — то открывайте
справочник под ред.
Белоруссова на стр.503,
а мы снимаем шляпу.
Если деньги для Вас не проблема, тогда смело увеличивайте справочное сечение жилы на 50%, и спите спокойно: так как даже все поправочные коэффициенты в сумме не дадут больше.
При расчете необходимого сечения кабеля основной критерий — это количество тепла, выделяемого кабелем при прохождении через него
электрического тока и температура окружающей среды. Вообще-то, любой электропроводник может пропустить через себя очень много тока,
вплоть до температуры своего плавления, а это в десятки раз больше, чем указано в справочниках. Обратите внимание, что в справочниках
приведены величины для длительных токовых нагрузок на кабель. А кратковременные нагрузки могут быть гораздо выше. Т.е.
запас всегда есть. Но при условии, что Вы приобрели кабель, произведенный по ГОСТу. Если же Вам вместо медного кабеля продали нечто,
сделанное из какого-то сплава и покрытое пластиком из вторичного полиэтилена (из использованных кульков и ПЭТ-бутылок), то зачем
Вам все эти таблицы: см.
статью «Как выбрать кабель»
Токовые нагрузки в сетях с постоянным током
В сетях с постоянным током расчет сечения идет несколько по другому. Сопротивление проводника постоянному
напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).
Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей
переменного тока, как известно колебания напряжения в пределах 10% в любую строону допустимы). Есть формула, определяющая
насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления
и силы тока в цепи:
U = ((p l) / S) I, где
U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм2/м
l — длина провода, м
S — площадь поперечного сечения, мм2
I — сила тока, А
Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подставновки, или с помощью простйеших арифметических
действий над данным уравнением.
Если же падение постоянного напряжения на концах не имеет значения, то для для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице. Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.
Удельное электрическое сопротивление некоторых металлов, применяемых в электротехнике
| Металл | Сопротивление, Ом·мм2/м |
| Серебро | 0,015…0,0162 |
| Медь | 0,01724…0,018 |
| Золото | 0,023 |
| Алюминий | 0,0262. ..0,0295 |
| Вольфрам | 0,053…0,055 |
| Цинк | 0,059 |
| Никель | 0,087 |
| Железо | 0,098 |
| Платина | 0,107 |
| Олово | 0,12 |
| Свинец | 0,217…0,227 |
Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.
author: Оleg Stolyarov
1 Мм2 сколько ампер
Когда электрический ток протекает по кабелю, часть энергии теряется. Она уходит на нагрев проводников из-за их сопротивления, с уменьшением которого возрастает величина передаваемой мощности и допустимый ток для медных проводов. Наиболее приемлемым проводником на практике является медь, которая имеет небольшое электрическое сопротивление, устраивает потребителей по стоимости и выпускается в широком ассортименте.
Следующим металлом с хорошей проводимостью является алюминий. Он дешевле меди, но более ломкий и деформируется в местах соединений. Прежде внутридомовые отечественные сети были проложены алюминиевыми проводами. Их прятали под штукатурку и надолго забывали об электропроводке. Электроэнергия преимущественно уходила на освещение, и провода легко выдерживали нагрузку.
С развитием техники появилось множество электроприборов, которые стали незаменимы в быту и потребовали большего количества электричества. Потребляемая мощность возросла и проводка перестала с ней справляться. Теперь стало немыслимо делать электроснабжение квартиры или дома без расчета электропроводки по мощности. Провода и кабели выбираются так, чтобы не было лишних затрат, а они полностью справлялись со всеми нагрузками в доме.
Причина нагрева электропроводки
Проходящий электрический ток вызывает нагрев проводника. При повышенной температуре металл быстро окисляется, а изоляция начинает плавиться при температуре от 65 0 С.
Чем чаще она нагревается, тем быстрее выходит из строя. По этой причине провода выбирают по допустимому току, при котором не происходит их перегрев.
Площадь сечения проводки
По форме провод выполняется в виде круга, квадрата, прямоугольника или треугольника. У квартирной проводки сечение преимущественно круглое. Шина медная устанавливается обычно в распределительном шкафу и бывает прямоугольной или квадратной.
Площади поперечных сечений жил определяются по основным размерам, замеряемым штангенциркулем:
- круг — S = πd 2 / 4;
- квадрат — S = a 2 ;
- прямоугольник — S = a * b;
- треугольник — πr 2 / 3.
В расчетах приняты следующие обозначения:
- r — радиус;
- d — диаметр;
- b, a — ширина и длина сечения;
- π = 3,14.
Расчет мощности в проводке
Мощность, выделяющаяся в жилах кабеля при его эксплуатации, определяется по формуле: P = In 2 Rn,
где In — нагрузочный ток, А; R — сопротивление, Ом; n — количество проводников.
Формула подходит при расчете одной нагрузки. Если к кабелю их подключено несколько, количество тепла рассчитывается отдельно для каждого потребителя энергии, а затем результаты суммируются.
Допустимый ток для медных многожильных проводов также рассчитывается через поперечное сечение. Для этого необходимо распушить конец, замерить диаметр одной из проволочек, посчитать площадь и умножить на их количество в проводе.
Сечение проводов для разных условий эксплуатации
Сечения проводов удобно измерять в квадратных миллиметрах. Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.
В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.
Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах.
Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.
Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:
- одножильный кабель в трубе длиной более 10 м: I = In х 0,94;
- три одножильных кабеля в одной трубе: I = In х 0,9;
- прокладка в воде с защитным покрытием типа Кл: I = In х 1,3;
- четырехжильный кабель равного сечения: I = In х 0,93.
Пример
При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм 2 . Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм 2 .
Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.
Рассеивание тепла при работе кабеля
Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.
Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.
Выбор сечения провода
Для типовой квартиры электрики особенно не задумываются о том, какие сечения проводки выбрать. В большинстве случаев используют такие:
- вводной кабель — 4-6 мм 2 ;
- розетки — 2,5 мм 2 ;
- основное освещение — 1,5 мм 2 .
Подобная система вполне справляется с нагрузками, если нет мощных электроприборов, к которым порой надо вести отдельное питание.
Отлично подходит для того, найти допустимый ток медного провода, таблица из справочника. В ней также приведены данные расчета при использовании алюминия.
Основой для выбора проводки является мощность потребителей. Если суммарная мощность в линиях от главного ввода P = 7,4 кВт при U = 220 В, допустимый ток для медных проводов составит по таблице 34 А, а сечение — 6 мм 2 (закрытая прокладка).
Кратковременные режимы работы
Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм 2 . При сечении выше 6 мм 2 : Iдоп = In∙0,875/√Тп.в.,
где Тп.в — отношение длительности рабочего периода к продолжительности цикла.
Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.
Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.
Как правильно выбрать вводной провод в квартиру?
Величина номинального тока на кабеле ввода в квартиру зависит от того, сколько подключено потребителей. В таблице приведены необходимые приборы и их мощность.
| Электроприбор | Номинальная мощность, кВт |
| Телевизор | 0,18 |
| Бойлер | 2-6 |
| Холодильник | 0,2-0,3 |
| Духовой шкаф | 2-5 |
| Пылесос | 0,65-1 |
| Электрочайник | 1,2-2 |
| Утюг | 1,7-2,3 |
| Микроволновка | 0,8-2 |
| Компьютер | 0,3-1 |
| Стиральная машина | 2,5-3,5 |
| Система освещения | 0,5 |
| Всего | 12,03-23,78 |
Силу тока по известной мощности можно найти из выражения:
I = P∙Kи/(U∙cos φ), где Kи = 0,75 — коэффициент одновременности.
Для большинства электроприборов, являющихся активной нагрузкой, коэффициент мощности cos φ = 1. У люминесцентных ламп, электродвигателей пылесоса, стиральной машины и др. он меньше 1 и его необходимо учитывать.
Длительно допустимый ток для приборов, приведенных в таблице, составит I = 41 — 81 А. Величина получается довольно внушительной. Всегда следует хорошенько подумать, когда приобретаешь новый электроприбор, потянет ли его квартирная сеть. По таблице для открытой проводки сечение входного провода составит 4-10 мм 2 . Здесь еще надо учитывать, как квартирная нагрузка повлияет на общедомовую. Возможно, что ЖЭК не позволит подключить столько электроприборов к стояку подъезда, где через распределительные шкафы под каждую фазу и нейтраль проходит шина (медная или алюминиевая). Их просто не потянет электросчетчик, который обычно устанавливается в щите на лестничной площадке. Кроме того, плата за перерасход нормы электроэнергии вырастет до внушительных размеров из-за повышающих коэффициентов.
Если проводку делать для частного дома, то здесь надо учитывать мощность отводящего провода от главной сети. Обычно используемого алюминиевого провода СИП-4 сечением 12 мм 2 может и не хватить для большой нагрузки.
Выбор проводки для отдельных групп потребителей
После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.
Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.
Для каждой розетки выбираются провода на 2,5 мм 2 . По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм 2 . Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм 2 соответствует мощность 4,6 кВт.
Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.
На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.
На освещение идет провод на 1,5 мм 2 . Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.
Как рассчитать трехфазную проводку?
На расчет допустимого сечения кабеля влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.
Для питания трехжильного кабеля при U = 380 В применяется формула:
Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.
Заключение
Для предупреждения перегрева проводников при длительной нагрузке следует правильно рассчитать поперечное сечение жил, от которого зависит допустимый ток для медных проводов. Если мощности проводника будет недостаточно, кабель преждевременно выйдет из строя.
Как правильно выбрать кабель для подключения потребителя? Этот вопрос не так прост, как может показаться на первый взгляд. При выборе необходимо учитывать множество нюансов, знать длину линии и суммарную мощность подключенных к нему устройств, и только после этого, используя формулу для расчета сечения кабеля, выбирать наиболее подходящий вариант. В этой статье мы детально рассмотрим все нюансы, связанные с подбором и типом кабелей.
Введение
Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более.
Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” — этого вполне достаточно для питания любой техники.
Классический кабель для проводки в квартире
Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого — до 6 ампер.
Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.
Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию.
Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов — сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.
Как посчитать мощность приборов
Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?
Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 — понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.
Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов.
Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.
Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P — мощность конкретного потребителя, подключенного в розетку.
Медные провода лучше подходят для проводки и выдерживают большую нагрузку
Выбираем толщину
После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.
| Сечение кабеля, мм | Для 220 V | Для 380 V | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | до 17 | 4 | 16 | 10 |
| 2,5 | 26 | 5,5 | 25 | 16 |
| 4 | 37 | 8,2 | 30 | 20 |
| 6 | 45 | 10 | 40 | 25 |
| 10 | 68 | 15 | 50 | 32 |
| 16 | 85 | 18 | 75 | 48 |
Внимание: при выборе учитывайте, что большинство российских производителей экономит на материале, и кабель в 4 мм2 на самом деле может оказаться фактически в 2,5 мм2.
Практика показывает, что подобная “экономия” может достигать 40%, поэтому обязательно либо сами перемеряйте диаметр кабеля, либо приобретайте его с запасом.Теперь давайте рассмотрим пример расчета сечения провода по потребляемой мощности . Итак, у нас есть абстрактная кухня, мощность приборов на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире используется одна фаза, 220 вольт. Ближайшее значение (брать можно только в плюс) — 5.5 кВт, то есть кабель толщиной 2,5 квадрата. На всякий случай мы имеет запас в 0,7 кВт, который “сглаживает” экономию производителей.
Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.
Правильный расчет толщины кабеля — залог его долгой работы
Чаще всего для прокладки систем освещения применяют медные конструкции толщиной в 1,5 квадрата, для розеток — 2,5 квадрата, для мощных потребителей — 4 или 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А).
Но такое использование подходит только для стандартных квартир или домов, в которых нет мощных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф или другие приборы, потребляющие больше 4 кВт, то необходимо рассчитывать кабеля под каждый конкретный случай, а не использовать общие рекомендации.
Приведенная выше таблица сечений кабеля по мощности и току использует граничные значения, поэтому если у вас получаются накладки расчетных цифр на энциклопедические, то старайтесь брать кабель с запасом. К примеру, если бы в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с запасом кабель на 4 квадрата или разделите кухню на две зоны, подведя два кабеля 2,5 мм2.
Как быть с длиной
Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать — вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину.
Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.
Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.
В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель — не нужно экономить на своей безопасности.
| U, % | Момент нагрузки, кВт*м | |||||
| 1,5 | 2,5 | 4 | 6 | 10 | 16 | |
| 1 | 18 | 30 | 48 | 72 | 120 | 192 |
| 2 | 36 | 60 | 96 | 144 | 240 | 384 |
| 3 | 54 | 90 | 144 | 216 | 360 | 575 |
| 4 | 72 | 120 | 192 | 288 | 480 | 768 |
| 5 | 90 | 150 | 240 | 360 | 600 | 960 |
Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети.
Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два — за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.
Правильное подключение автоматов медным кабелем
Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.
Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.
Виды кабелей
Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте.
Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно — их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.
Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.
ВВГ представляет собой кабель с медными проводниками, защищенными поливинилхлоридной “рубашкой”. Сверку провода покрыты дополнительной пластиковой оболочкой, предотвращающей возможные пробои и порывы. Этот кабель можно применять даже во влажных помещениях, он неплохо гнется и защищает поверхность от возгорания. Для прокладки проводки лучше всего подходит плоский провод, в котором провода расположены в одной плоскости — он занимает минимум места.
NYM представляет собой изделие, содержащее несколько медных жил, покрытых цветной металлнаполненной негорючей резиной. Сверху жилы запакованы в поливинилхлоридную изоляцию (иногда применяется несколько слоев). В большинстве случаев она обладает негорючими свойствами и не выделяет вредных газов при критических температурах. Обладает отличной гибкостью — его очень легко прокладывать в углах, выводить на различные поверхности и пр. Главное — правильно выполнить подбор сечения провода по току, взяв его с небольшим запасом.
ПУНП — это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.
Существует еще много других кабелей — бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.
Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем — всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.
Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.</p>
<p>Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.
</p>
<p>Медные жилы проводов и кабелей</p>
<tr>
<td rowspan=»>Сечение токопроводящей жилы, мм.
Алюминиевые жилы проводов и кабелей
Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг
Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных
* Токи относятся к кабелям и проводам с нулевой жилой и без нее.
Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.
| Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки | |||||
| Сечение медных жил проводов и кабелей, кв.мм | Допустимый длительный ток нагрузки для проводов и кабелей, А | Номинальный ток автомата защиты, А | Предельный ток автомата защиты, А | Максимальная мощность однофазной нагрузки при U=220 B | Характеристика примерной однофазной бытовой нагрузки |
| 1,5 | 19 | 10 | 16 | 4,1 | группа освещения и сигнализации |
| 2,5 | 27 | 16 | 20 | 5,9 | розеточные группы и электрические полы |
| 4 | 38 | 25 | 32 | 8,3 | водонагреватели и кондиционеры |
| 6 | 46 | 32 | 40 | 10,1 | электрические плиты и духовые шкафы |
| 10 | 70 | 50 | 63 | 15,4 | вводные питающие линии |
В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.
| Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях | |
| Наименование линий | Наименьшее сечение кабелей и проводов с медными жилами, кв.мм |
| Линии групповых сетей | 1,5 |
| Линии от этажных до квартирных щитков и к расчетному счетчику | 2,5 |
| Линии распределительной сети (стояки) для питания квартир | 4 |
Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.
«>
Сечение вводного кабеля в частный дом на 15 кВт три фазы
Сечение проводов при закрытой и открытой электропроводке
Еще один момент — тип электромонтажа, который вы планируете использовать. Открытую электропроводку монтируют на поверхностях или в укрепленных поверху трубах. Скрытую электропроводку прокладывают в пустотах перекрытий, в каналах или бороздах, вырубленных в стенах, в изоляционных и стальных трубах внутри конструкционных элементов.
При закрытой электропроводке требования к сечению кабеля несколько выше, чем при открытой, поскольку без доступа воздуха кабель сильнее нагревается под нагрузкой.
Зная расчетный ток, тип кабеля и электропроводки, можно переходить к расчетам сечения проводов. Учитываются два параметра: допустимая длительная токовая нагрузка и потеря напряжения в проводах, соединяющих потребителя с источником тока. Чем больше длина провода, тем большие потери по пропускной способности он несет (тогда диаметр поперечного сечения токоведущей жилы увеличивают).
Для отдельных комнат или приборов, не требующих большой мощности, второй показатель можно не считать (потери напряжения будут слишком малы).
Какой автомат на 15 кВт 3 фазы
Быть владельцем или собственником нежилого помещения непросто. Сразу возникает большой спектр вопросов, решить которые самостоятельно порой очень затруднительно. Одной из таких глобальных задач выступает электроснабжение. От решения этой задачи будет напрямую зависеть дальнейшая эксплуатация помещения.
Перед тем, как приниматься за осуществление технологического присоединения, стоит определиться, какие приборы будут подключены к электрической сети, а также как часто и долго они будут эксплуатироваться. Все энергопринимающие устройства составят общую нагрузку сети, значение которой может как уложиться в величину разрешенной мощности, так и превысить это значение.
Для того, чтобы обеспечить безопасность вашего объекта в плане эксплуатации энергопринимающих устройств, необходимо установить соответствующий автомат. Выбрать подходящий довольно трудно, так как возникает множество сопутствующих вопросов. Например, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А. Как учесть все эти требования? Давайте разбираться.
Расчет автоматического выключателя
Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.
Расчет автомата по току
Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:
получаем расчетный ток автомата.
P- суммарная мощность всех потребителей электричества
U – напряжение сети
Округляем расчетную величину полученного тока в большую сторону.
Расчет автомата по сечению электропроводки
Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.
Выбор номинального тока по сечению кабеля. Таблица №1
Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:
S – сечение провода в мм²
D – диаметр провода без изоляции в мм
Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.
На приведенном упрощенном графике, по горизонтальной шкале указаны номиналы тока автоматов, по вертикальной шкале, значение активной мощности при однофазном питании 220 Вольтрассчет для напряжение 380 Вольт и/или трехфазного питания будет значительно отличаться и приведенный график для других, кроме 220 Вольт и однофазное электропитание, мощностей недействителен. . Для выбора подходящего для выбранной рассчетной мощности автомата, достаточно провести горизонталь от выбранной слева мощности до пересечения с зеленым столбиком, посмотрев в основание которого можно выбрать номинал автомата для указанной мощности. Нужную время токовую характеристику и количество полюсов можно выбрать, перейдя по картинке на таблицу выбора автоматов кривой C, как наиболее универсальной и часто применяемой характеристики.
Какой провод СИП выбрать для подключения дачного дома и участка
СИП кабель — надежный и универсальный проводник электрического тока, который нашел широкую область своего непосредственного использования.
Его универсальность заключается в том, что он может крайне эффективно применяться в самых различных ситуациях. Также он характеризуется удобством своей прокладки и широким модельным рядом. Но по причине их огромного разнообразия множество людей не знают, какой провод СИП выбрать для дачи. В статье рассматривается решение этого вопроса.
Назначение СИП кабеля
Данная разновидность кабельной линии может использоваться в сетях самого различного напряжения, которое может варьироваться в пределах от 220 В и до 20 кВ. Ключевая особенность СИП заключается в простоте его прокладки. Он не нуждается в армировании, хорошо держит форму и даже под собственным весом не провисает. Поэтому при проведении воздушных линий на даче лучше использовать именно СИП кабель. Также такой вариант проводника характеризуется отменной изоляцией, что исключает возможность образования короткого замыкания.
Разновидности СИП кабеля и область использования
Сегодня на местном электротехническом рынке покупатель может найти следующие виды СИП кабеля:
- СИП1. Основан на использовании нескольких жил, нулевой кабель является не изолированным;
- СИП2. Имеется две жилы, нулевой кабель изолирован, используется для прокладки воздушных линий. Могут использоваться в качестве магистральных линий энергоснабжения между населенными пунктами. Может применяться практически в любых климатических особенностях. Под воздействием низких температур изоляционный слой не деформируется. Выдерживает температуры до +900 градусов;
- СИП3. Изоляция данной разновидности кабеля основана на использования полиэтилена. Также может использоваться в холодных и жарких условиях;
- СИП4. Данная модификация кабеля не обладает несущей жилой. Конструкционная особенность заключается в использовании двух или четырех жил. Применяется непосредственно для осуществления проводки в доме или же подвода электроэнергии к самому строению;
- СИП5. Обладают повышенной степенью защищенности, имеется двойная изоляция. Часто используется для прокладки линий электропередач между городами.
Основан на использовании нескольких жил, нулевой кабель является не изолированным;
Как можно заметить, каждая разновидность кабеля обладает своими техническими и эксплуатационными характеристиками. В зависимости от особенностей использования, а также метода прокладки кабельной линии, вы сможете подобрать для себя наиболее оптимальный вариант этого практичного и надежного проводника электрического тока. Надеемся, что вы теперь знаете, какой провод СИП выбрать для дачи.
Материал подготовлен при поддержке нашего партнёра ТД» БалтикКабель»
Ответы знатоков
vasiliy zelenkov:
А какое напряжение? от него зависит, пример- чайник 2000W каким шнуром запитан и стартер на ЗАЗе 0.78квт, а проводок по ТОЛЩЕ будет.
Евгений:
220 — 10 квадратов хватит, 380 — 4 должно хватить ( на жилу )
Серёга Срибный:
10мм2 медь, открытая проводка 220в.
Если закрытая 16мм2.
Виталий Петров:
Если трёхфазный двигатель 380В, четырёх жильный медный кабель 6мм квадратных (каждая жила).
Александр Зацаринный:
Какая нагрузка: однофазная или трехфазная? Какие жилы кабеля: алюминиевые или медные? Как будет проложен кабель: по конструкциям, в земле, в трубе или как?
марина живага:
Alexandr Ыых:
Каждый электрик железно «знает» что 1 Ток идет по пути наименьшего сопротивления. 2 Сопротивление заземление должно быть 4 ома. 3 Провод держит 10 ампер на квадрат. —
Заблуждение об «амперах на квадрат» проистекает от того, что большинство электриков знакомы только с квартирной проводкой где диапазон сечений колеблется от 2.5 мм2 до 6 мм2 и применение в этом случае «амперов на квадрат» не дает грубых ошибок.
Но если пользоваться для определения таблицами из ПУЭ, то видим,
что длительно допустимый ток провода в пересчете «ампер на квадрат» меняется для меди от 15 А/мм2 для сечения 1 мм2, до меньше 2 А/мм2 для больших сечений, и для алюминия от 8 А/мм2 до меньше 2 А/мм2.
Учитывая большую цену кабелей большого сечения, лучше использовать для выбора кабеля не сомнительные «амперы на квадрат», а таблицы ПУЭ.
В данном случае, если нет дополнительных условий, подходит Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
В условиях не указан косинус фи потребителя. Если предположить, что косинус фи равен единице, то есть моторов почти нет, почти вся мощность идет на нагрев, то
120 кВт/(3*0.22 кВ)= 180 ампер Трехжильный алюминиевый кабель 120 мм2 держит 190 ампер, вот он и подходит. Падение на 200 метрах где-то 5…6 вольт, проблемы не создает. При выборе кабеля не забываем о нулевой жиле.
Если же моторов много, то косинус фи может быть и где-то 0.4…0.5. При этом ток будет больше в два и более раза и одним кабелем обойтись не получится. Можно поставить компенсатор реактивной прямо на шины потребителя, но тогда при его отказе потребитель работать не сможет.
Если это не курсовик, а реальная установка, то надо не забывать регулярно проверять нагрев контактов по всей цепи и в случае сильного нагрева не просто обжимать, а еще и счищать окисел с алюминия в месте контакта.
bruho:
Вообще танцуют не от мощности, а от тока.. Медь та держит примерно в среднем 15ам на квадрат сечения, алюминий меньше… но всё это конкретно надо смотреть в справочнике. Если на одной фазе 220 в то примерно 5 амп на киловатт. Так что это примерно 120 киловатт 600 амп… по меди получается 40 квадрат.. но это всё примерно..
Рашид Габбасов:
Считать надо по току а не помощности. Вдруг у Вас 600 вольт 3 фазы а не 380. А может стоит транс понижающий и подаёте 6кв.
навигатор:
Обычно для АЛЮМИНИЕВЫХ кабелей…. принимают плотность тока до 15 А\ кв. мм…. в случае 3-х фазного тока его уменьшают на кв. корень из 3….т. е. будет менее 10 А\кв. мм… как тут пишут- 5 А на 1 КW….т. е примерно -грубо 600 А… и поделив на 10-получим, что нужно ближайшее к ГОСТ сечение 70 кв. мм
Параметры расчетов автомата
Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.
Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.
Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.
Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.
Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.
При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.
Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.
Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.
Сколько киловатт выдержит СИП
Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.
Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.
Сколько киловатт выдержит СИП 4х16?
Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка
Сколько киловатт выдерживает СИП — таблица:
| СИП 4х16 | 62 кВт | 22 кВт |
| СИП 4х25 | 80 кВт | 29 кВт |
| СИП 4х35 | 99 кВт | 35 кВт |
| СИП 4х50 | 121 кВт | 43 кВт |
| СИП 4х70 | 149 кВт | 53 кВт |
| СИП 4х95 | 186 кВт | 66 кВт |
| СИП 4х120 | 211 кВт | 75 кВт |
| СИП 4х150 | 236 кВт | 84 кВт |
| СИП 4х185 | 270 кВт | 96 кВт |
| СИП 4х240 | 320 кВт | 113 кВт |
Методика расчета (update от 19.02.2018)
Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:
для однофазной нагрузки 220В P=U*I
для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38
update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)
Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.
Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.
В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.
какое нужно сечение провода для 3 квт
Какое сечение провода нужно для 3 квт
В разделе Прочие услуги на вопрос Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? заданный автором Kochegar2 лучший ответ это Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой – 2 ммІ. При достаточно больших токах сечение провода выбирают по подключаемой мощности.
Проще говоря, если у вас стоит проточный водонагреватель на 3.5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 15,9 А, и для медного провода сечение должно быть не менее 2,5 ммІ.
У алюминиевого провода сечение должно быть на ступень выше, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 м⊃м; 2, то для алюминия следует брать 4 ммІ, если же для меди нужно 4 ммІ, то для алюминия – 6 ммІ и т. д.
А вообще лучше выбирать большее сечение, чем по расчетам, – вдруг потребуется подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.
Зайди сюда
Ответ от 22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? Каким номиналом поставить 4-полюсный автомат на розетку 380В? подскажите для сварочного инвертора мощностью 5.5 квт Какой удлинитель на катушке выбрать, с каким сечением? метки: Техника Какое сечение кабеля нужно для эвн мощностью 6 квт. на 380 В. медный кабель. Знаем СЕЧЕНИЕ провода и ВОЛЬТ, как рассчитать сколько ВАТТ выдержит провод? к примеру сечение 0,75, 12 вольт метки: Бывалый Дедовск
Ответ от Кошак
бери 6*3 не прогадаеш
Ответ от Ѐуслан Глобаж
бери с запасом больше 20а
Ответ от Ололоша
ну считай студент мощность делим на напряжение получаем силу тока 15,9 ампер при напряжении 220 вольт ну а дальше 4мм*2 я думаю хватит так как вдруг будут кратковременные помехи
Ответ от Bosston
для 4 квт берем сечение медной жилы 4 кв.мм, номинальный ток аппарата защиты — 31,5 Ампер.
А определять можно и по таблице номинальных токов защиты и сечения питающих проводов
Ответ от Alrisha
определить очень просто:) — 3*2,5
Кста, не забудь что водонагреватель включать нужно в розетку с заземлением, т.е. в розетку от стиралки (если есть:)), если нет, то покупай автомат на 16 ампер (как он выглядит смотри рядом с счетчиком) и влагозащитную розетку с заземлением и вызывай электрика — он все подключит.
Ответ от 2 ответа Привет! Вот еще темы с нужными ответами: в ванной бойлер и стиральная машина, провод медный 2,5 мм, на щитке стоит автомат 16А. стоит ли менять на 25А метки: Техника Районы Вана выдержит ли ВВГ 4х16 нагрузку в 50 Квт? либо нужно подобрать кабель ВВГ 4х25??? метки: Техника Производство кабеля Кто может подсказать из знающих электриков, как в хрущевках осуществляется подвод кабеля на счетчик?! метки: Техника Хрущевки Какие сила тока и напряжения в обычных Российских розетках? метки: Техника
https://youtube.com/watch?v=0o9x-5mPCuY
Выбор кабеля для электропроводки в квартире
Для монтажа домашней электропроводки выбирают трехжильный кабель, один проводник идет на заземление. Жила – это токоведущая часть провода, может быть одно- или многопроволочной. Жилы имеют стандартные сечения, покрыты изолирующей полимерной или резиновой оболочкой, иногда с защитной х/б оплеткой сверху. Делают жилы провода из меди, алюминия или стали.
Наилучший вариант для новой электропроводки в квартире — медный провод. Это надежнее, долговечнее, электрические показатели меди лучше, чем у алюминия.
Что касается марки кабеля, чаще всего используется кабель ВВГ и ВВГнг – медные провода плоской формы, в двойной ПВХ изоляции («нг» говорит о негорючей изоляции провода). Предназначен для выполнения проводки внутри зданий, на открытом воздухе в земле при прокладке в тубах, работает при температуре окружающей среды от -50 до +50°С. Срок службы до 30 лет. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 35,0 мм2
(Обратите внимание, что при обозначении АВВГ, жилы в проводе алюминиевые.)
Аналог российскому ВВГ — кабель NYM, круглой формы, с медными жилами и негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения практически те же. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 4,0 мм2.
Круглый кабель удобнее прокладывать сквозь стены — отверстия сверлятся немного больше диаметра кабеля. Для внутренней проводки более удобен плоский кабель ВВГ.
Легкие и дешевые алюминиевые провода незаменимы при прокладке воздушной электропроводки, при грамотном соединении имеют длительный срок службы, поскольку алюминий почти не окисляется. С алюминиевой электропроводкой можно столкнуться при ремонте в старых домах. Когда требуется подключить дополнительные энергоемкие приборы, определяют по сечению или диаметру жил проводов способность проводки из алюминия выдержать большую нагрузку (см. таблицу).
Длительно допустимые токовые нагрузки на алюминиевые провода в разы меньше, чем при использовании медных проводов и кабелей аналогичного сечения.
| Диаметр провода, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 | 4,5 | 5,6 | 6,2 |
| Сечение провода, мм2 | ||||||||||
2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 16,0 | 25,0 | 30,0 |
| Макс. ток при длит. нагрузке, А | ||||||||||
14 | 16 | 18 | 21 | 24 | 26 | 31 | 38 | 55 | 65 | 75 |
| Макс. мощность нагрузки, ватт (BA) | ||||||||||
3000 | 3500 | 4000 | 4600 | 5300 | 5700 | 6800 | 8400 | 12000 | 14000 | 16000 |
Электромонтажные работы. Провода, кабели и инструмент
Прежде чем говорить о правилах монтажа внутренних линий (групп) домовой проводки, стоит разобраться с типами проводов и их предназначением.
Электрический провод — это изолированный или неизолированный проводник электрического тока, состоящий из одной или нескольких проволок (чаще всего медных или алюминиевых).
Установочный провод — это изолированный электропровод для электрического монтажа и скрытой или открытой проводки.
Электрический кабель — несколько изолированных электрических проводов, заключенных в общую защитную оболочку, а иногда поверх нее в защитный покров — стальную спиральную ленту (металлорукав) или металлическую оплетку.
Электрический шнур — это гибкий кабель с многопроволочными гибкими жилами, предназначенный для подсоединения электроприборов к сети через розетки.
Неизолированный провод допускается применять только для воздушной линии.
Сечение провода нужно выбирать в зависимости от проходящего но нему тока (или потребляемой мощности).
Для медных проводов допустимая токовая нагрузка до 8 ампер на квадратный миллиметр сечения, а для алюминиевых — до 6 ампер.
Выбор сечения кабеля по силе тока
Рассчитать сечение медного кабеля по силе тока поможет следующая таблица:
Например, при закрытой проводке для подключения приборов с суммарной силой тока 17,5 А потребуется провод сечением не менее 2 мм2.
При расчете сечения провода по силе тока не имеет значение, переменный это ток или постоянный, а также величина и частота изменения напряжения в электропроводке.
Для более скрупулезных расчетов сечений жил кабелей, проводов по мощности и силе тока учитывают каждый фактор — способ прокладки электропроводки, длину, вид изоляции и др. Все эти показатели регламентируются Правилами устройства электроустановок (ПЭУ).
В целом электропроводка в квартире обязательно должна отвечать требованиям безопасности, надежности и экономичности. Электричество – это очень серьезно. И если вы не уверены в своем опыте и знаниях, лучшим решением будет обратиться к услугам специалистов.
Звоните! +7 (343) 219-22-56
ООО «Энергомодуль»
Бытовой электроприбор | Потребляемая мощность в зависимости от модели электроприбора, кВт (BA) | Потребляемый ток, А | Примечание |
|---|---|---|---|
Лампа накаливания | 0,06 – 0,25 | 0,3 – 1,2 | |
Электрочайник | 1,0 – 2,0 | 5 – 9 | Время непрерывной работы до 5 минут |
Электроплита | 1,0 – 6,0 | 5 – 60 | При мощности более 2 КВ требуется отдельная проводка |
Микроволновая печь | 1,5 – 2,2 | 7 – 10 | Во время работы максимальный ток потребляется периодически |
Электромясорубка | 1,5 – 2,2 | 7 – 10 | Во время работы в зависимости от нагрузки потребляемый ток изменяется |
Тостер | 0,5 – 1,5 | 2 – 7 | |
Кофемолка | 0,5 – 1,5 | 2 – 8 | Во время работы в зависимости от нагрузки потребляемый ток изменяется |
Кофеварка | 0,5 – 1,5 | 2 – 8 | |
Электродуховка | 1,0 – 2,0 | 5 – 9 | Во время работы максимальный ток потребляется периодически |
Посудомоечная машина | 1,0 – 2,0 | 5 – 9 | Максимальный ток потребляется с момента включения до нагрева воды |
Стиральная машина | 1,2 – 2,0 | 6 – 9 | Максимальный ток потребляется с момента включения до нагрева воды |
Утюг | 1,2 – 2,0 | 6 – 9 | Во время работы максимальный ток потребляется периодически |
Пылесос | 0,8 – 2,0 | 4 – 9 | Во время работы в зависимости от нагрузки потребляемый ток изменяется |
Стационарный компьютер | 0,3 – 0,8 | 1 – 3 | Во время работы максимальный ток потребляется периодически |
Электроинструмент (дрель, лобзик и т.п.) | 0,5 – 2,5 | 2 – 13 | Во время работы в зависимости от нагрузки потребляемый ток изменяется |
Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности.
В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
| Сечение токопро водящей жилы, мм2 | Медные жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
| Сечение токопро водящей жилы, мм2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 | |||||||||
|
1, 1,5, 2,5, 4, 6 квадратных проводов
Насколько 1, 1,5, 2,5, 4, 6 квадратных проводов могут нагружать кВт?При покупке электропровода многие спросят о нагрузке проводов с разным сечением. Есть 1 квадратный провод, 1,5 квадратных провода, 2,5 квадратных провода, 4 квадратных провода, 6 квадратных проводов и так далее. Ниже приводится краткое описание того, сколько ватт могут быть нагружены этими проводами.
1 квадратная линия: сечение 1 квадратный миллиметр проволоки
Если исходить из формулы: площадь = 2 * 3.14 радиуса
Итак, 1 квадратная линия составляет примерно = 1,13 мм
Сколько ватт может нагружать один квадратный провод или один квадратный провод?
Электрик обычно использует «формулу»: если длина медного провода, площадь поперечного сечения на квадратный миллиметр может безопасно проходить через номинальный ток 4-5 А; 220В в однофазной цепи, мощность на 1кВт, ток около 4,5А; в трехфазной симметричной схеме 380В, мощность на 1кВт, ток около 2А. Приведенные выше значения могут быть очень близки к рассчитанным по формуле физических расчетов.Поэтому, чтобы избежать этих «утомительных» формул, мы должны помнить об этих вещах.
Тогда согласно этому алгоритму мы знаем: медный провод на 1 квадратный миллиметр площади, если 220 В используется в однофазной цепи, он может безопасно пропускать ток нагрузки через 1 кВт; при использовании в цепи трехфазной сбалансированной нагрузки (например, двигателя) может выдерживать нагрузку по току на 2,5 кВт.
Сколько ватт могут нагружать два и 1,5 квадратных провода?
Если линия электропередачи представляет собой линию из медного провода, максимально допустимый рабочий ток составляет 20А или 4400 Вт; два — скрытая стальная гильза, сила тока 16А, мощность 3520 Вт; тройка скрытая ПВХ, ток 14А, потом мощность 3000 Вт.
Сколько ватт могут нагружать три и 2,5 квадратных провода?
2,5 квадратный провод Cheng, сколько киловатт электроэнергии, положения национального стандарта GB4706.1-1992 / 1998 значение тока нагрузки провода, медный провод 2,5 мм 16A 25A примерно до 5500 Вт, провод с алюминиевым сердечником 2,5 мм 13A ~ 20A около 4400 Вт 220 В переменного тока длительное время напряжение не превышает 10 А, стандартное время не более 15 А безопасно.
сколько ватт может потреблять кабель 2,5 мм?
1 квадратная линия = 8A, 8A × 2,5 квадрат = 20 ампер, по формуле: P = U × I, 220V × 20A = 4,4 кВт
Таким образом, можно использовать провод 2,5 квадрата BV с максимальной мощностью 4,4 кВт.
Сколько ватт могут нагрузить четыре и четыре квадратных провода?
Однофазный источник питания 1 кВт составляет около 4,5 А, а 8 кВт — около 36 А. Пропускная способность 4 квадратных проводов (одиночный пластиковый провод) составляет около 30 А, некоторых небольших, 6 квадратных линий (мощность одного прохода). Вы должны изменить стол и ворота. Не используйте такую большую линейку мощности, даже самую маленькую 4KW.4 квадратных провода Cheng по тому, сколько киловатт мощности зависит от мощности вашего дома 220 В или заводской мощности 380 В, если 4 квадратных провода 220 могут нагружать от 6 до 8 кВт.
Сколько ватт могут нагрузить пять и шесть квадратных проводов?
Квадратный провод 6 не может быть напрямую связан с тем, сколько киловатт линии электропередачи и мощность передачи. В общем, для кондиционирования 6 квадратных квадратов более чем достаточно. Для электроснабжения на стройплощадке обычно используется кабель 10×6 + 1×4. Что касается силы тока, который должен выдерживать, этот кабель обычно управляется воздушным выключателем 63A, согласно моему опыту в строительстве.Алюминиевый провод 6 квадратного сечения может загружать 6 кВт медный провод 6 квадратного сечения для нагрузки 10 кВт.
В качестве первоклассного китайского предприятия по производству кабельных проводов и кабелей SANHENG, в основном производство силовых кабелей, кабелей управления, кабеля с ПВХ-изоляцией, строительного провода, кабелей с ПВХ-изоляцией и оболочкой, резиновых кабелей, воздушных кабелей, неизолированных проводов 8-й серии. можно разделить на более чем 50 разновидностей, разделенных на 1000 спецификаций.
Вся продукция сертифицирована обязательной сертификацией Китая, сертификацией BV, сертификатом SONCAP Нигерии, лицензией на промышленное производство в Китае и другими национальными сертификатами.У нас также есть возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и так далее.
Henan Sanheng Cable Co., Ltd, основанная в 2000 году, уже почти 20 лет является одним из ведущих производителей проводов и кабелей в китайской кабельной промышленности. Компания имеет более 5 производственных линий .
Производственный кабель можно разделить на более чем 50 разновидностей и 1000 спецификаций. Все продукты прошли национальную сертификацию, такую как обязательная сертификация в Китае, сертификация bv, нигерийский сертификат SONCAP, национальная промышленная сертификация Китая и т. Д. Китайская национальная лицензия на промышленное производство и т. Д. Он также имеет возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и т. Д.
Если вы хотите купить провода и кабели, вы можете спросить у сотрудников службы поддержки клиентов и мы свяжемся с вами как можно скорее.
- Алюминиевый кабель с ПВХ изоляцией
Проводник: Алюминиевый проводник класса 1/2 (сплошной)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, зеленый, желтый, коричневый, черный, серый, белый, розовый, оранжевый, желтый / зеленый
- Гибкий плоский кабель
Проводник: многожильный медный провод класса 5/6 (гибкий)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, желтый / зеленый или по запросу
- Одноядерный гибкий кабель
Проводник: многожильный медный провод класса 5 (гибкий)
Изоляция: компаунд ПВХ
Цвет проводника: красный, синий, зеленый, желтый, коричневый, черный, серый, белый, розовый, оранжевый, желтый / зеленый
- Двойной и заземляющий кабель
Проводник: медный провод класса 1/2 (сплошной)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, желтый / зеленый или по запросу
Пропускная способность медных проводников по току
Допустимая нагрузка по току определяется как сила тока, которую может выдержать проводник до оплавления проводника или изоляции.Тепло, вызванное электрическим током, протекающим через проводник, будет определять величину тока, с которой будет справляться провод. Теоретически количество тока, которое может пройти через единственный неизолированный медный проводник, можно увеличивать до тех пор, пока выделяемое тепло не достигнет температуры плавления меди. Есть много факторов, которые ограничивают количество тока, который может проходить через провод.
Этими основными определяющими факторами являются:
Размер проводника:
Чем больше круговая площадь в миле, тем больше допустимая нагрузка.
Количество выделяемого тепла никогда не должно превышать максимально допустимую температуру изоляции.
Температура окружающей среды:
Чем выше температура окружающей среды, тем меньше тепла требуется для достижения максимальной температуры изоляции.
Номер проводника:
Теплоотдача уменьшается по мере увеличения количества отдельно изолированных проводов, соединенных вместе.
Условия установки:
Ограничение рассеивания тепла путем установки проводов в кабелепроводе, канале, лотках или дорожках качения снижает допустимую нагрузку по току.Это ограничение также можно несколько смягчить, используя надлежащие методы вентиляции, принудительное воздушное охлаждение и т. Д.
Принимая во внимание все задействованные переменные, невозможно разработать простую таблицу номинальных значений тока и использовать ее в качестве последнего слова при проектировании системы, в которой номинальные значения силы тока могут стать критическими.
На диаграмме показан ток, необходимый для повышения температуры одиночного изолированного проводника на открытом воздухе (окружающая среда 30 ° C) до пределов различных типов изоляции. В таблице паровых параметров указан коэффициент снижения номинальных характеристик, который следует использовать при объединении проводов в жгуты. Эти таблицы следует использовать только в качестве руководства при попытке установить номинальные токи на проводе и кабеле.
| Коэффициенты снижения номинальных характеристик для связанных проводов | |
|---|---|
| Номер пучка | Коэффициент снижения мощности (X А) |
| 2-5 | 0,8 |
| 6-15 | 0,7 |
| 16-30 | 0,5 |
Ампер
| Изоляционные материалы: | Полиэтилен Неопрен Полиуретан Поливинилхлорид (полужесткий) | Полипропилен Полиэтилен (высокой плотности) | Поливинилхлорид ПВХ (облученный) Нейлон | Kynar (135 ° C) Полиэтилен (сшитый) Термопласт Эластомеры | Каптон PTFE FEP PFA Силикон |
|---|---|---|---|---|---|
| Медь Темп. | 80 ° С | 90 ° С | 105 ° С | 125 ° С | 200 ° С |
| 30 AWG | 2 | 3 | 3 | 3 | 4 |
| 28 AWG | 3 | 4 | 4 | 5 | 6 |
| 26 AWG | 4 | 5 | 5 | 6 | 7 |
| 24 AWG | 6 | 7 | 7 | 8 | 10 |
| 22 AWG | 8 | 9 | 10 | 11 | 13 |
| 20 AWG | 10 | 12 | 13 | 14 | 17 |
| 18 AWG | 15 | 17 | 18 | 20 | 24 |
| 16 AWG | 19 | 22 | 24 | 26 | 32 |
| 14 AWG | 27 | 30 | 33 | 40 | 45 |
| 12 AWG | 36 | 40 | 45 | 50 | 55 |
| 10 AWG | 47 | 55 | 58 | 70 | 75 |
| 8 AWG | 65 | 70 | 75 | 90 | 100 |
| 6 AWG | 95 | 100 | 105 | 125 | 135 |
| 4 AWG | 125 | 135 | 145 | 170 | 180 |
| 2 AWG | 170 | 180 | 200 | 225 | 240 |
Однопроводник на открытом воздухе, температура окружающей среды 30 ° C.
Взаимосвязь между массой меди, шириной следа и текущей пропускной способностью
Теоретически допустимая нагрузка на печатную плату (PCB) определяется площадью поперечного сечения следа и повышением температуры. Кроме того, площадь поперечного сечения дорожки прямо пропорциональна ширине дорожки и толщине меди. Итак, возникает вопрос: применимо ли это правило также к соотношению между допустимой нагрузкой по току и площадью поперечного сечения дорожки, то есть прямо пропорциональна ли пропускная способность дорожки ее площади поперечного сечения? При таком же повышении температуры, которое составляет 10 ° C, 10-миллиметровый след с медной массой в 1 унцию способен выдерживать ток не более 1 ампер, и мы можем быть уверены, что 50-миллиметровый след способен выдерживать ток более 1 ампер.Тогда каков будет максимальный ток, который он может удерживать, 5 ампер на основе простого множественного расчета? На самом деле это намного сложнее. Согласно MIL-STD-275, нам говорят, что максимальный ток, который может выдержать 50-миллиметровый след, составляет 2,6 ампера.
| Повышение температуры | 10 ° C | 20 ° C | 30 ° С | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Медь | 0,5 унции | 1.0 унция | 2,0 унции | 0,5 унции | 1.0 унций | 2,0 унции | 0,5 унции | 1.0 унция | 2,0 унции |
| Ширина следа (дюйм) | Максимум. текущие усилители | ||||||||
| 0,01 | 0,5 | 1.0 | 1.4 | 0,6 | 1.2 | 1.6 | 0,7 | 1.5 | 2.2 |
| 0,015 | 0,7 | 1.2 | 1.6 | 0.8 | 1.3 | 2,4 | 1.0 | 1.6 | 3.0 |
| 0,02 | 0,7 | 1.3 | 2.1 | 1.0 | 1,7 | 3.0 | 1.2 | 2,4 | 3,6 |
| 0,025 | 0,9 | 1,7 | 2,5 | 1.2 | 2.2 | 3.3 | 1.5 | 2.8 | 4.0 |
| 0,03 | 1.1 | 1.9 | 3.0 | 1.4 | 2,5 | 4.0 | 1,7 | 3.2 | 5.0 |
| 0,05 | 1.5 | 2,6 | 4.0 | 2.0 | 3,6 | 6.0 | 2,6 | 4.4 | 7.3 |
| 0,075 | 2.0 | 3.5 | 5,7 | 2,8 | 4.5 | 7,8 | 3.5 | 6.0 | 10.0 |
| 0,1 | 2,6 | 4.2 | 6.9 | 3.5 | 6.0 | 9.9 | 4.3 | 7,5 | 12,5 |
| 0,2 | 4.2 | 7.0 | 11,5 | 6.0 | 10.0 | 11.0 | 7,5 | 13.0 | 20,5 |
| 0,25 | 5.0 | 8,3 | 12,3 | 7.2 | 12,3 | 20,0 | 9.0 | 15.0 | 24,0 |
Тем не менее, приведенная выше таблица была постепенно заменена Общим стандартом проектирования печатных плат IPC-2221 в качестве справочного материала, на основе которого точно спроектирована печатная плата.
Единица измерения толщины меди
Перед тем, как приступить к настоящему обсуждению, необходимо ввести единицу измерения толщины меди в унциях (oz). Это общепринятая единица измерения веса, но в конструкции печатной платы она использовалась для измерения толщины меди. Когда дело доходит до преобразования толщины меди в унцию, следует помнить о некоторых правилах. Поскольку характеристики меди измеряются по весу меди на квадратный фут, 1 унция, которая обычно упоминается, на самом деле относится к тому факту, что каждый квадратный фут этой меди равен 1 унции с точки зрения веса.В таких случаях, чем толще медь, тем больше она весит, поскольку вес меди прямо пропорционален ее толщине. В результате толщину меди можно представить в единицах веса — унциях. Кроме того, унция также может быть переведена в миллиметры или милы. Некоторые обычные преобразования перечислены ниже:
0,5 унции = 0,0007 дюйма = 0,7 мил = 0,018 мм
1,0 унции = 0,0014 дюйма = 1,4 мил = 0,035 мм
2,0 унции = 0,0034 дюйма = 2,8 мил = 0,070 мм
Взаимосвязь между площадью поперечного сечения медной фольги печатной платы и максимальной пропускной способностью по току и повышением температуры
На основании объяснения Раздела 6.2 в IPC-2221, то есть требования к проводящим материалам, допустимую нагрузку по току можно разделить на два типа: внутренние проводники и внешние проводники. Максимальная допустимая токовая нагрузка внутренних проводников определяется как половина от максимальной допустимой нагрузки по току внешних проводников. Таблица 6-4 в IPC-2221 демонстрирует взаимосвязь между площадью поперечного сечения медной фольги, повышением температуры и максимальной допустимой нагрузкой по току между внешними проводниками и внутренними проводниками.
Более того, упрощенная формула была резюмирована на основе приведенных выше таблиц: I = KΔT0.44A0,75
В этой формуле K — поправочный коэффициент. Это эквивалентно 0,024 для внутренних проводников и 0,048 для внешних проводников. ΔT — Макс. разность температур, показывающая разницу температур между нагревательной медью и температурой окружающей среды с единицей измерения в градусах Цельсия (° C). A относится к площади поперечного сечения медной дорожки с единицей измерения квадратный мил (мил ²). I относится к допустимой нагрузке по току в амперах (Ампер).
В связи с развитием электронных технологий, некоторые онлайн-калькуляторы ширины следа стали доступны разработчикам печатных плат.Это настолько удобный инструмент, что как только требуемый ток и масса меди будут заполнены, будет обеспечена соответствующая ширина дорожек внутренних и внешних проводников. Калькулятор ширины следа печатной платы и калькулятор ширины следа печатной платы ANSI IPC-2221A относятся к инструментам, представленным только что.
Элементы, определяющие максимальную пропускную способность по току
Хотя простую формулу можно напрямую использовать для расчета максимальной допустимой нагрузки по току, практические случаи не так просты и понятны.Это связано с тем, что, помимо площади поперечного сечения и повышения температуры, пропускная способность по току трассы также зависит от других элементов, таких как количество компонентов, контактные площадки и переходные отверстия.
Для дорожек с множеством распределенных контактных площадок дорожка лужения будет работать с гораздо большей емкостью, чем обычные дорожки. Это не редкость, в которой инженеры встречаются на печатных платах, на которых какой-то след между контактными площадками выгорает из-за протекания большого тока. Причина такой трагедии заключается в том, что слишком много паяльной пасты на компонентах или штырях приводит к увеличению площади поперечного сечения, в то время как никаких изменений между контактными площадками не происходит.В результате, как только начинается подача питания или выполняется изменение порядка на трассе, возможно вызвать сверхбольшой импульсный скачок или даже выгорание трассы между контактными площадками.
Одно из решений этой проблемы — увеличение ширины следа. Когда следу не разрешено расширяться, паяльная маска может быть нанесена на следы, которые имеют тенденцию к выгоранию, а паяльная паста должна быть напечатана в соответствии с процедурой SMT (технология поверхностного монтажа). После пайки оплавлением ширина дорожки увеличится, так что пропускная способность по току также возрастет.
Одним словом, хотя допустимая токовая нагрузка трассы печатной платы может быть получена по таблице, предоставленной IPC, или по формуле, они применяются только для расчета прямой трассы. Однако при изготовлении или сборке реальной печатной схемы необходимо тщательно учитывать пыль или загрязняющие вещества, поскольку загрязнение может привести к частичному разрушению следов. Таким образом, когда мы проектируем максимальную пропускную способность по току в любом случае, необходимо добавить фактор безопасности, чтобы предотвратить возникновение проблемы перегрузки.
Кроме того, особое внимание следует уделить следам поворота. Если в следе имеет место острый угол, возможно, возникнет негладкий переход, что, возможно, приведет к незначительному влиянию на небольшой ток или след с большой шириной. Но когда дело доходит до низкой пропускной способности по току, могут возникнуть проблемы.
| 1/16 x 1/2 1/16 x 3/4 1/16 x 1 1/16 x 1 1/2 1/16 x 2 | 1.00 1,00 1,00 1,00 1,01 | 103 145 187 270 345 | 1,00 1,00 1,00 1,00 1,01 | 136 193 250 355 460 | 1,00 1,00 1,00 1,00 1,01 | 157 225 285 410 530 |
| 1/8 x 1/2 1/8 x 3/4 1/8 x 1 1/8 x 1 1/2 1/8 x 2 1/8 x 2 1/2 1 / 8 x 3 1/8 x 3 1/2 1/8 x 4 | 1.00 1,00 1,01 1,01 1,02 1,02 1,03 1,04 1,04 | 153 215 270 385 495 600 710 810 910 | 1,00 1,00 1,01 1,01 1,02 1,02 1,03 1,03 1,04 | 205 285 360 510 660 800 940 1,100 1,200 | 1,00 1,00 1,01 1,01 1,02 1.02 1,03 1,03 1,04 | 235 325 415 590 760 920 1,100 1,250 1,400 |
| 3/16 x 1/2 3/16 x 3/4 3/16 x 1 3/16 x 1 1/2 3/16 x 2 3/16 x 2 1/2 3 / 16 x 3 3/16 x 3 1/2 3/16 x 4 | 1,00 1,01 1,01 1,02 1,03 1,04 1,05 1,07 1,09 | 195 270 340 480 610 740 870 990 1,100 | 1.00 1.01 1.01 1.02 1.03 1.04 1.05 1.06 1.08 | 260 360 455 630 810 980 1,150 1,300 1,450 | 1,00 1,01 1,01 1,02 1,03 1,03 1,04 1,06 1,07 | 300 415 520 730 940 1,150 1,350 1,500 1,700 |
| 1/4 x 1/2 1/4 x 3/4 1/4 x 1 1/4 x 1 1/2 1/4 x 2 1/4 x 2 1/2 1 / 4 x 3 1/4 x 3 1/2 1/4 x 4 1/4 x 5 1/4 x 6 1/4 x 8 1/4 x 10 1/4 x 12 | 1.01 1,01 1,02 1,03 1,04 1,06 1,08 1,10 1,12 1,16 1,18 1,23 1,27 1,31 | 240 320 400 560 710 850 990 1,150 1,250 1,500 1,750 2,250 2,700 3,150 | 1,01 1,01 1,02 1,03 1,04 1,06 1,08 1,09 1,11 1,15 1,17 1,22 1,26 1.30 | 315 425 530 740 940 1,150 1,300 1,500 1,700 2,000 2,350 3,000 3,600 4,200 | 1,01 1,01 1,02 1,03 1,04 1,06 1,07 1,09 1,10 1,14 1,17 1,21 1,25 1,28 | 360 490 620 860 1,100 1,300 1,550 1,750 1,950 2,350 2,700 3,450 4,200 4,900 |
| 3/8 x 3/4 3/8 x 1 3/8 x 1 1/2 3/8 x 2 3/8 x 2 1/2 3/8 x 3 3/8 x 3 1/2 3/8 x 4 3/8 x 5 3/8 x 6 3/8 x 8 3/8 x 10 3/8 x 12 | 1.02 1,03 1,05 1,08 1,12 1,15 1,18 1,20 1,24 1,27 1,33 1,38 1,42 | 415 510 710 880 1050 1,200 1350 1,500 1,800 2,100 2,650 3,200 3,700 | 1,02 1,03 1,04 1,08 1,10 1,14 1,16 1,19 1,23 1,26 1,31 1,36 1,40 | 550 680 940 1,150 1,400 1,600 1,800 2,000 2,400 2,800 3,550 4,300 5,000 | 1.02 1,03 1,04 1,07 1,09 1,13 1,15 1,18 1,22 1,24 1,30 1,35 1,38 | 630 790 1,100 1,350 1,600 1,850 2,100 2,350 2,800 3,250 4,100 4,900 5,800 |
| 1/2 x 1 1/2 x 1 1/2 1/2 x 2 1/2 x 2 1/2 1/2 x 3 1/2 x 3 1/2 1 / 2 x 4 1/2 x 5 1/2 x 6 1/2 x 8 1/2 x 10 1/2 x 12 | 1.04 1,08 1,12 1,16 1,20 1,24 1,26 1,32 1,36 1,42 1,47 1,52 | 620 830 1,000 1,200 1,400 1,550 1,700 2,050 2,400 3,000 3,600 4,200 | 1,04 1,08 1,11 1,15 1,19 1,22 1,25 1,30 1,34 1,40 1,45 1,51 | 820 1,100 1,350 1,600 1,850 2,100 2,300 2,750 3,150 4,000 4,800 5,600 | 1.04 1,07 1,10 1,14 1,18 1,21 1,24 1,29 1,33 1,39 1,44 1,50 | 940 1250 1550 1850 2150 2400 2650 3150 3650 4600 5,500 6400 |
| 3/4 x 4 3/4 x 5 3/4 x 6 3/4 x 8 3/4 x 10 3/4 x 12 | 1,42 1,48 1,52 1,60 1,67 1,72 | 2,050 2,400 2,800 3,500 4,200 4,900 | 1.40 1,46 1,50 1,58 1,64 1,69 | 2,750 3,250 3,750 4,700 5,600 6,500 | 1,38 1,44 1,48 1,56 1,62 1,67 | 3,150 3,750 4,300 5,400 6,500 7,500 |
Максимальный ток меди
Образование, Алоха и большинство
весело вы можете получить в отделке
Интернет-ресурс №1 в мире с 1989 года
——Обсуждение началось в 2001 г., но продолжаются до 2019 г.
2001 г.В.Может ли кто-нибудь объяснить мне точную связь между площадью меди, током, который она проводит, и повышением температуры.
Короче говоря, вопрос будет следующим: какова площадь поперечного сечения меди, которую я должен использовать, если бы я пропускал ток 1 А в течение x часов. Предположим, что я допускаю повышение температуры выше 40 ° C. Также предположим, что чистота меди составляет 99%.
Hariharan Rajgopal— Бангалор, Индия
2001 г.
A. Ответ усложняется тем фактом, что в решении присутствует некоторая термодинамика, и если вы не можете указать удельное сопротивление провода, условия окружающей среды, включая изоляцию, влажность и т. Д.Что касается потерь тепла, опытный инженер-механик не сможет выполнить работу по моделированию за вас, и вы все равно можете получить бесполезный теоретический ответ. Поэтому я бы упростил это так:
1) В зависимости от калибра каждый провод / прядь рассчитана на определенное ограничение тока. Вы только посмотрите на таблицу. Кто-то проделал за нас эту работу столетие назад. Вы можете экстраполировать необходимую информацию из этой таблицы.
) Проведите эксперимент для ваших конкретных условий окружающей среды и изоляции.Получите источник питания переменного тока и пропустите увеличивающийся ток через интересующий провод. Присоедините к проводу термопару и измерьте температуру. Лаборатория инженерного колледжа может помочь вам, если у вас ее нет.
3) Типичный стержень из чистой меди диаметром 0,25 дюйма (6,35 мм) может выдерживать ток до 150 А, не нагреваясь при температуре окружающей среды 75 ° F и без изоляции. Посмотрите, поможет ли это экстраполировать.
Mandar Sunthankar— Fort Collins, Colorado
Размер шины выпрямителя с твердым хромированием
2004 г.Какой размер шин (от выпрямителя до бака).?
Конечный пользователь использует алюминиевые шины 100 x 10 x 3 на 3000 А и 16 В.
Другой выпрямитель — 100 x 4 x 3. 1500 А и 10 В.
Не могли бы вы посоветовать какую-либо таблицу выбора размеров шин, а также потерь с алюминиевой шиной и медной шиной?
Как вы измеряете ток в этих шинах? Какой портативный измеритель даст достаточно точные значения?
Кумар
КумарИнженер-энергетик — Бангалор, Карнатака, ИНДИЯ
2004
ФИО, пожалуйста, Кумар — это место товарищества, а не анонимности 🙂
Самый быстрый способ подобрать размер автобуса — (в английских единицах) 1000 А / кв.для меди и 600 А / кв. дюйм для алюминия. Размер шины не зависит от напряжения в пределах обычного диапазона для гальваники.
Диаграммы и более подробные расчеты включают в себя главу «Анодные и катодные стержневые и шинные системы» Справочник по гальванике .
Тед Муни, P.E.
Стремление к жизни Алоха
Finish.com — Пайн-Бич, Нью-Джерси
2006
A. Насколько я знаю (я слышал это от кого-то, кто работает в моей компании):
Сначала вы должны знать плотность тока проводника; возьмем, например, у меди 4.02 ампер / кв. мм. как плотность тока. Итак, вы хотите пропустить ток 2 А через медный проводник, тогда вам понадобится проводник с площадью:
площадь = ток в амперах / плотность тока.
площадь = 2 / 4,02
площадь = 0,5 кв. Мм
Они используют эту формулу для расчета толщины шины, которую они используют в больших электрических панелях.
— Мумбаи, Индия
1 февраля 2013 г.
A. Плотность тока меди допустимая 1,6 A / мм2
Свамулу Салувади— Хайдарабад, Андхра-Прадеш, Индия
5 марта 2013 г.
A.Привет народ. Допустимая пропускная способность по току фактически определяется как величина тока, который может переноситься без плавления проводника или изоляции. Погуглив «текущая пропускная способность медных проводников» сразу же выдаст дюжину сайтов с одинаковым определением и одинаковыми диаграммами.
Но во многих случаях мы не хотим пропускать через проводники почти такой большой ток. В гальванической промышленности мы всегда использовали допустимый ток 1000 А / квадратный дюйм для неизолированной шины постоянного тока, что равняется 1.55 А / мм2 — практически то же самое, что и число Свамулу. Это эмпирический метод, основанный на признании того факта, что мы не хотим большого падения напряжения на проводниках, потому что это может помешать процессу покрытия и потратить много энергии, а горячая голая шина представляет реальную возможность для операторов сгорел или загорелся.
Я думаю, что числа Mandar & Rajiv могут быть действительными для некоторых приложений, но намного выше для шин постоянного тока низкого напряжения. См. Письмо 50556, «Размеры медных шин для низковольтных и высоких нагрузок постоянного тока» для дальнейшего обсуждения ходов низковольтных шин.
С уважением,
Тед Муни, P.E.
Стремление к жизни Алоха
Finish.com — Пайн-Бич, Нью-Джерси
Чтобы свести к минимуму усилия по поиску и предложить несколько точек зрения, мы объединили ранее отдельные темы на этой странице. Пожалуйста, простите за любое последующее повторение, нарушение хронологического порядка или то, что может выглядеть как неуважение читателей к предыдущим ответам — этих других ответов на странице в то время не было 🙂
Расчет потерь мощности в шине
30 июня 2008 г.Меня интересует этот вопрос, чтобы выяснить, какие реальные потери происходят в алюминиевых шинах.У меня есть 13 печных трансформаторов номиналом 500 кВА. его номинальное напряжение I / P составляет 6600 / 60-160 вольт, 57,57 / 3600 ампер. Вторичная обмотка трансформатора соединена с верхним и нижним электродами через алюминиевые шины. Технические характеристики сборных шин: толщина-10мм, ширина-100мм, длина-6000мм. для этой одной длины шины я хочу рассчитать фактическую потерю мощности, которая может произойти на этой большой площади. Постоянный ток, протекающий через шину, составляет 2500 ампер. Так что, используя эту информацию, кто-нибудь может помочь мне узнать фактические потери в алюминиевых сборных шинах.2R, а R — это просто rL / A. Сначала вам нужно узнать удельное сопротивление конкретного алюминиевого сплава, который вы используете.
С уважением,
Тед Муни, P.E.
Стремление к жизни Алоха
Finish.com — Пайн-Бич, Нью-Джерси
23 ноября 2015 г.
В. Привет, друзья,
Я хочу знать толщину стенки, площадь поперечного сечения и диаметр. медной шины, которую собираемся купить. Нам требуется шина 72 м на фазу, которые поступают по 12 м по 6 частей на каждую фазу, и мы собираемся подключить к этой шине 04 повышающих трансформатора 60 МВ, 50 Гц, 132 кВ, и мощность 250 МВт для передачи по этой шине.Помогите, пожалуйста. Мне также нужен максимальный номинальный ток при 80 ° C в нормальном режиме работы?
Большое спасибо.
muet as— lhr, Пакистан
17 мая 2019 г.
В. Я хочу спроектировать воздушный автоматический выключатель с отключающей способностью 65 кА при 415 В переменного тока с номинальным током 2500 А. Как я могу рассчитать текущий путь, если temp. подъем @ 2500А не превышает 780С?
mayank vijay— ноида, США, Индия
мая 2019
А. Привет, Маянк. Вы можете задать свой вопрос, и любой может ответить на него, но это место для отделки металла и может не привлекать инженеров-электриков, имеющих опыт в довольно специализированной области проектирования воздушных выключателей.
С уважением,
Тед Муни, P.E. RET
Алоха — идея, достойная распространения
finish.com — Пайн-Бич, Нью-Джерси
finish.com стало возможным благодаря …
этот текст заменен на bannerText
Заявление об ограничении ответственности: на этих страницах невозможно полностью диагностировать проблему отделки или опасности операции. Вся представленная информация предназначена для общего ознакомления и не отражает профессионального мнения или политики работодателя автора.Интернет в основном анонимный и непроверенный; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.
Если вы ищете продукт или услугу, связанную с отделкой металлов, посетите следующие каталоги:
О нас / Контакты — Политика конфиденциальности — © 1995-2021 finish.com, Pine Beach, New Jersey, USA
Copper Ampacity
Расчет размера проводника очень важен для электрических и механических свойств шины. Требования к электрическому току определяют минимальную площадь поперечного сечения проводников.Механические соображения включают жесткость, монтажные отверстия, соединения и другие элементы подсистемы. Приведенную ниже таблицу можно использовать для приблизительного расчета размера проводника при заданном установившемся токе, что приведет к повышению температуры самонагрева. Эта таблица обычно используется для токов выше 300 ампер. Для токов ниже 300 ампер обратитесь к формуле руководства по проектированию. Вы можете найти диаграммы емкости и сравнительные графики на веб-сайте Ассоциации производителей меди, Copper.org.
| Повышение 30 ° C | Повышение 50 ° C | Повышение 65 ° C | ||||
|---|---|---|---|---|---|---|
| Размеры, дюймы | Коэффициент скин-эффекта при 70 ° C | , амплитуда 60 Гц, * ампер | Коэффициент скин-эффекта при 90 ° C | , амплитуда 60 Гц, * ампер | Коэффициент скин-эффекта при 105 ° C | , амплитуда 60 Гц, * ампер |
| 1/16 x 1/2 | 1,00 | 103 | 1,00 | 136 | 1,00 | 157 |
| 1/16 x 3/4 | 1,00 | 145 | 1,00 | 193 | 1.00 | 225 |
| 1/16 x 1 | 1,00 | 187 | 1,00 | 250 | 1,00 | 285 |
| 1/16 x 1 1/2 | 1,00 | 270 | 1,00 | 355 | 1,00 | 410 |
| 1/16 x 2 | 1.01 | 345 | 1.01 | 460 | 1.01 | 530 |
| 1/8 x 1/2 | 1.00 | 153 | 1,00 | 205 | 1,00 | 235 |
| 1/8 x 3/4 | 1,00 | 215 | 1,00 | 285 | 1,00 | 325 |
| 1/8 x 1 | 1,01 | 270 | 1.01 | 360 | 1.01 | 415 |
| 1/8 x 1 1/2 | 1.01 | 385 | 1.01 | 510 | 1.01 | 590 |
| 1/8 x 2 | 1,02 | 495 | 1,02 | 660 | 1,02 | 760 |
| 1/8 x 2 1/2 | 1,02 | 600 | 1,02 | 800 | 1,02 | 920 |
| 1/8 x 3 | 1,03 | 710 | 1,03 | 940 | 1.03 | 1,100 |
| 1/8 x 3 1/2 | 1,04 | 810 | 1,03 | 1,100 | 1,03 | 1,250 |
| 1/8 x 4 | 1,04 | 910 | 1,04 | 1,200 | 1,04 | 1,400 |
| 3/16 x 1/2 | 1,00 | 195 | 1,00 | 260 | 1,00 | 300 |
| 3/16 x 3/4 | 1.01 | 270 | 1.01 | 360 | 1.01 | 415 |
| 3/16 x 1 | 1.01 | 340 | 1.01 | 455 | 1.01 | 520 |
| 3/16 x 1 1/2 | 1,02 | 480 | 1,02 | 630 | 1,02 | 730 |
| 3/16 x 2 | 1,03 | 610 | 1.03 | 810 | 1,03 | 940 |
| 3/16 x 2 1/2 | 1,04 | 740 | 1,04 | 980 | 1,03 | 1,150 |
| 3/16 x 3 | 1,05 | 870 | 1,05 | 1,150 | 1,04 | 1,350 |
| 3/16 x 3 1/2 | 1,07 | 990 | 1,06 | 1,300 | 1.06 | 1,500 |
| 3/16 x 4 | 1,09 | 1,100 | 1,08 | 1,450 | 1,07 | 1,700 |
| 1/4 x 1/2 | 1.01 | 240 | 1.01 | 315 | 1.01 | 360 |
| 1/4 x 3/4 | 1.01 | 320 | 1.01 | 425 | 1.01 | 490 |
| 1/4 x 1 | 1.02 | 400 | 1,02 | 530 | 1,02 | 620 |
| 1/4 x 1 1/2 | 1,03 | 560 | 1,03 | 740 | 1,03 | 860 |
| 1/4 x 2 | 1,04 | 710 | 1,04 | 940 | 1,04 | 1,100 |
| 1/4 x 2 1/2 | 1,06 | 850 | 1.06 | 1,150 | 1,06 | 1,300 |
| 1/4 x 3 | 1,08 | 990 | 1,08 | 1,300 | 1,07 | 1,550 |
| 1/4 x 3 1/2 | 1,10 | 1,150 | 1,09 | 1,500 | 1,09 | 1,750 |
| 1/4 x 4 | 1,12 | 1,250 | 1,11 | 1,700 | 1.10 | 1 950 |
| 1/4 x 5 | 1,16 | 1,500 | 1,15 | 2 000 | 1,14 | 2350 |
| 1/4 x 6 | 1,18 | 1,750 | 1,17 | 2350 | 1,17 | 2,700 |
| 1/4 x 8 | 1,23 | 2,250 | 1,22 | 3 000 | 1,21 | 3,450 |
| 1/4 x 10 | 1.27 | 2,700 | 1,26 | 3,600 | 1,25 | 4 200 |
| 1/4 x 12 | 1,31 | 3,150 | 1,3 | 4 200 | 1,28 | 4 900 |
| 3/8 x 3/4 | 1,02 | 415 | 1,02 | 550 | 1,02 | 630 |
| 3/8 x 1 | 1,03 | 510 | 1.03 | 680 | 1,03 | 790 |
| 3/8 x 1 1/2 | 1,05 | 710 | 1,04 | 940 | 1,04 | 1,100 |
| 3/8 x 2 | 1,08 | 880 | 1,08 | 1,150 | 1,07 | 1,350 |
| 3/8 x 2 1/2 | 1,12 | 1 050 90 167 | 1,10 | 1,400 | 1.09 | 1,600 |
| 3/8 x 3 | 1,15 | 1,200 | 1,14 | 1,600 | 1,13 | 1850 |
| 3/8 x 3 1/2 | 1,18 | 1,350 | 1,16 | 1,800 | 1,15 | 2100 |
| 3/8 x 4 | 1,20 | 1,500 | 1,19 | 2 000 | 1,18 | 2350 |
| 3/8 x 5 | 1.24 | 1,800 | 1,23 | 2,400 | 1,22 | 2,800 |
| 3/8 x 6 | 1,27 | 2100 | 1,26 | 2,800 | 1,24 | 3 250 |
| 3/8 x 8 | 1,33 | 2,650 | 1,31 | 3,550 | 1,30 | 4 100 |
| 3/8 x 10 | 1,38 | 3 200 | 1.36 | 4300 | 1,35 | 4 900 |
| 3/8 x 12 | 1,42 | 3,700 | 1,4 | 5 000 | 1,38 | 5,800 |
| 1/2 x 1 | 1,04 | 620 | 1,04 | 820 | 1,04 | 940 |
| 1/2 x 1 1/2 | 1,08 | 830 | 1,08 | 1,100 | 1.07 | 1,250 |
| 1/2 x 2 | 1,12 | 1 000 | 1,11 | 1,350 | 1,10 | 1,550 |
| 1/2 x 2 1/2 | 1,16 | 1,200 | 1,15 | 1,600 | 1,14 | 1850 |
| 1/2 x 3 | 1,20 | 1,400 | 1,19 | 1850 | 1,18 | 2150 |
| 1/2 x 3 1/2 | 1.24 | 1,550 | 1,22 | 2100 | 1,21 | 2,400 |
| 1/2 x 4 | 1,26 | 1,700 | 1,25 | 2300 | 1,24 | 2,650 |
| 1/2 x 5 | 1,32 | 2,050 | 1,30 | 2,750 | 1,29 | 3,150 |
| 1/2 x 6 | 1,36 | 2,400 | 1.34 | 3,150 | 1,33 | 3,650 |
| 1/2 x 8 | 1,42 | 3 000 | 1,40 | 4 000 | 1,39 | 4600 |
| 1/2 x 10 | 1,47 | 3,600 | 1,45 | 4,800 | 1,44 | 5 500 |
| 1/2 x 12 | 1,52 | 4 200 | 1,51 | 5,600 | 1.5 | 6 400 |
| 3/4 x 4 | 1,42 | 2,050 | 1,40 | 2,750 | 1,38 | 3,150 |
| 3/4 x 5 | 1,48 | 2,400 | 1,46 | 3 250 | 1,44 | 3,750 |
| 3/4 x 6 | 1,52 | 2,800 | 1,50 | 3,750 | 1,48 | 4300 |
| 3/4 x 8 | 1.60 | 3,500 | 1,58 | 4,700 | 1,56 | 5 400 |
| 3/4 x 10 | 1,67 | 4 200 | 1,64 | 5,600 | 1,62 | 6 500 |
| 3/4 x 12 | 1,72 | 4 900 | 1,69 | 6 500 | 1,67 | 7 500 |
* Применимо к типичным условиям эксплуатации (в помещении, температура окружающей среды 40 ° C), горизонтальное движение по краю и отсутствие внешних магнитных воздействий.
Стол предоставлен медью. Org
Правила для больших пальцев, которые вы ДОЛЖНЫ соблюдать (Часть 1)
Правила для больших пальцев, которые вы ДОЛЖНЫ соблюдать (Часть 1) 6X Размер провода в кв. МмEx. Для 2,5 кв. Мм = 6 × 2,5 = 15 А, для 1 кв. Мм = 6 × 1 = 6 А, для 1,5 кв. Мм = 6 × 1,5 = 9 А
Перейти к содержанию ↑
Допустимая нагрузка по току оборудования
- Однофазный двигатель потребляет ток = 7 А на л.с.
- Трехфазный двигатель потребляет ток = 1,25 А на л.с.
- Ток полной нагрузки трехфазного двигателя = л.с.x1.5
- Ток полной нагрузки однофазного двигателя = л.с.x6
- Ток холостого хода трехфазного двигателя = 30% от FLC
- кВт Номинальная мощность двигателя = л.с.x0,75
- Ток полной нагрузки оборудования = 1,39 x кВА ( для 3-х фазной 415 В, )
- Ток полной нагрузки оборудования = 1,74 x кВт ( для 3-х фазных 415 В, )
Перейти к содержанию ↑
Сопротивление заземления
0 54
- для одиночной ямы = 5 Ом, заземляющая сеть = 0.5 Ом
- Согласно NEC 1985 Сопротивление заземления должно быть <5 Ом.
- Напряжение между нейтралью и землей <= 2 В
- Сопротивление между нейтралью и землей <= 1 Ом
- Расстояние утечки = от 18 до 22 мм / кВ ( умеренно загрязненный воздух ) или
- Расстояние утечки = от 25 до 33 мм / кВ ( сильно загрязненный воздух )
Перейти к содержанию ↑
Минимальный радиус изгиба
- Минимальный радиус изгиба для кабеля питания LT = 12 x диаметр кабеля.
- Минимальный радиус изгиба силового кабеля HT = 20 x диаметр кабеля.
- Минимальный радиус изгиба кабеля управления = 10 x диаметр кабеля.
Перейти к содержанию ↑
Сопротивление изоляции
- Значение сопротивления изоляции для вращающейся машины = (кВ + 1) МОм.
- Значение сопротивления изоляции двигателя (IS 732) = ((20xVoltage (L-L)) / (1000+ (2xKW)).
- Значение сопротивления изоляции для оборудования (<1KV) = Минимум 1 MΩ.
- Значение сопротивления изоляции для оборудования (> 1 кВ) = кВ 1 МОм на 1 кВ.
- Значение сопротивления изоляции панели = 2 x номинальное напряжение панели в кВ.
- Мин. Значение сопротивления изоляции (внутреннее) = 50 МОм / количество точек. ( Все электрические точки с электрическими соединениями и вилками ). Должно быть меньше 0,5 МОм.
- Мин. Значение сопротивления изоляции (коммерческое) = 100 МОм / количество точек. ( Все электрические точки без фитингов и вилок ).Должно быть меньше 0,5 МОм.
- Испытательное напряжение (переменного тока) для мегомметра = (2X напряжение на заводской табличке) +1000
- Испытательное напряжение (постоянный ток) для мегомметра = ( 2X напряжение на заводской табличке).
- Погружной насос Отводите 0,4 кВт / ч дополнительной энергии при падении уровня воды на 1 метр.
Перейти к содержанию ↑
Разрядник освещения
Разрядник имеет два номинала:
- MCOV = Макс. Рабочее напряжение между непрерывной линией и землей.
- Рабочий цикл Напряжение. (Напряжение рабочего цикла > MCOV ).
Перейти к содержанию ↑
Трансформатор
- Номинальный ток трансформатора = кВА x 1,4
- Ток короткого замыкания TC / генератора = Номинальный ток /% импеданса
- Ток холостого хода трансформатора = <2% от номинального тока трансформатора
- Ток конденсатора (Ic) = кВАр / 1,732xВ ( фаза-фаза )
- Обычно местная электросеть предоставляет трансформаторы номиналом до 500 кВА Для максимальной подключенной нагрузки 99 кВт ,
- Обычно местное коммунальное предприятие предоставляет трансформаторы номиналом до 1250 кВА Для максимальной подключенной нагрузки 150 кВт.
- Разнообразие, которое они применили бы к квартирам, составляет около 60%
- Максимальная подключенная нагрузка HT (11 кВ) будет около 4,5 МВА на контур .
- 4 № ямы для заземления на трансформатор ( 2 № для корпуса и 2 № для заземления нейтрали ),
- Зазоры, приблизительно 1000 мм вокруг ТС, позволяют перемещать трансформатор для замены.
Перейти к содержанию ↑
Дизель-генератор
- Дизель-генераторная установка производит = 3.87 единиц (KWH) в 1 литре дизельного топлива.
- Требуемая площадь дизельного генератора = для 25–48 кВт = 56 кв.м, 100 кВт = 65 кв.м.
- DG меньше или равно 1000 кВА должен находиться в навесе.
- DG более 1000 кВА может быть установлен на навесе или на салазках в акустически обработанном помещении.
- Уровень шума DG должен быть менее 75 дБА на расстоянии 1 метр.
- Емкости для хранения топлива ДГ должны быть максимум 990 литров на единицу .Резервуары для хранения выше этого уровня активируют более строгие меры защиты от взрыва.
Перейти к содержанию ↑
Трансформатор тока
Номенклатура ТТ:
- Соотношение: Соотношение входного / выходного тока
- Нагрузка (ВА): общая нагрузка, включая контрольные провода. ( 2,5, 5, 10, 15 и 30 ВА. )
- Класс: Точность, необходимая для работы ( Измерение: 0,2, 0,5, 1 или 3, Защита: 5, 10, 15, 20, 30 ) .
- Фактор предела точности:
- Номенклатура ТТ: коэффициент, нагрузка ВА, класс точности, предельный коэффициент точности. Пример: 1600/5, 15 ВА 5P10 (Коэффициент : 1600/5, нагрузка: 15 ВА, класс точности: 5P, ALF: 10 )
- Согласно IEEE Metering CT: 0.3B0.1 номинальное измерение Точность трансформатора тока составляет 0,3 процента, если подключенная вторичная нагрузка не превышает 0,1 Ом.
- Согласно IEEE Relaying (Protection) CT: 2.Точность реле 5C100 составляет 2,5 процента, если вторичная нагрузка меньше 1,0 Ом (100 В / 100 А).
Перейти к содержанию ↑
Быстрый электрический расчет
| 1 л.с. = 0,746 кВт | Соединение звездой |
| 1 кВт = 1,36 л.с. = 0,846 кла / ч | Линейный ток = фазный ток |
| 1 Вт = 3.41 БТЕ / ч r | Соединение треугольником |
| 1 кВтч = 3,6 МДж | Напряжение сети = фазное напряжение |
| 1Cal = 4,186 Дж | Линейный ток = √3 |
85 кв.0 comments on “Сколько ампер держит 1 квадрат меди: Какую нагрузку выдержат провода медные сечением 1, 1/5, 2, 2/5 квадрата, что можно подключить?” 2019 © Все права защищены. Карта сайта |
