Smd таблица: Таблица smd-кодов

Типы smd-корпусов

2 вывода	3 вывода	4 вывода	5 выводов	6 выводов	8 выводов	>9 выводов
smcj [do214ab] 7,0х6,0х2,6мм	d2pak [to263] 9,8х8,8х4,0мм	mbs [to269aa] 4,8х3,9х2,5мм	d2pak5 [to263-5] 9,8х8,8х4,0мм	mlp2x3 [mo229] (dfn2030-6) (lfcsp6) 3,0х2,0х0,75мм	tssop8 [mo153] 4,4х3,0х1,0мм	usoic10 (rm10\|micro10) 3,0х3,0х1,1мм
smbj [do214aa] 4,6х3,6х2,3мм	dpak [to252aa] 6,6х6,1х2,3мм	sop4 4,4х4,1х2,0мм	dpak5 [to252-5] 6,6х6,1х2,3мм	ssot6 [mo193] 3,0х1,7х1,1мм	chipfet 3,05х1,65х1,05мм	tdfn10 (vson10\|dfn10) 3,0х3,0х0,9мм
(gf1) [do214ba] 4,5х1,4х2,5мм	(smpc) [to277a] 6,5х4,6х1,1мм	ssop4 4,4х2,6х2,0мм	sot223-5 6,5х3,5х1,8мм	dfn2020-6 [sot1118] (wson6 \| llp6) 2,0х2,0х0,75мм	tdfn8 (wson8) (lfcsp8) 3,0х3,0х0,9мм	(wson10) 3,0х3,0х0,8мм
smaj [do214ac] 4,5х2,6х2,0мм	sot223 [to261aa] {sc73} 6,5х3,5х1,8мм	sot223-4 6,5х3,5х1,8мм	mo240 (pqfn8l) 3,3х3,3х1,0мм	sot23-6 [mo178ab] {sc74} 2,9х1,6х1,1мм	(mlf8) 2,0х2,0х0,85мм	msop10 [mo187da] 2,9х2,5х1,1мм
sod123 [do219ab] 2,6х1,6х1,1мм	sot89 [to243aa] {sc62} 4,7х2,5х1,7мм	sot143 2,9х1,3х1,0мм	sot89-5 4,5х2,5х1,5мм	tsot6 [mo193] 2,9х1,6х0,9мм	msop8 [mo187aa] 3,0х3,0х1,1мм	(uqfn10) 1,8х1,4х0,5мм
sod123f 2,6х1,6х1,1мм	sot23f 2,9х1,8х0,8мм	sot343 2,0х1,3х0,9мм	sot23-5 [mo193ab\|mo178aa] {sc74a} (tsop5/sot753) 2,9х1,6х1,1мм	sot363 [mo203ab\|ttsop6] {sc88\|sc70-6} (us6) 2,0х1,25х1,1мм	vssop8 3,0х3,0х0,75мм	bga9 (9pin flip-chip) 1,45х1,45х0,6мм
sod110 2,0х1,3х1,6мм	sot346 [to236aa] {sc59a} (smini) 2,9х1,5х1,1мм	sot543 1,6х1,2х0,5мм	sct595 2,9х1,6х1,0мм	sot563f {sc89-6\|sc170c} [sot666] 1,6х1,2х0,6мм	sot23-8 2,9х1,6х1,1мм
sod323 {sc76} 1,7х1,25х0,9мм	sot23 [to236ab] 2,9х1,3х1,0мм	(tsfp4-1) 1,4х0,8х0,55мм	sot353 [mo203aa] {sc88a\|sc70-5} (tssop5) 2,0х1,25х0,95мм	sot886 [mo252] (xson6/mp6c) 1,45х1,0х0,55мм	sot765 [mo187ca] (us8) 2,0х2,3х0,7мм
sod323f {sc90a} 1,7х1,25х0,9мм	dfn2020 (sot1061) 2,0х2,0х0,65мм	(tslp4) 1,2х0,8х0,4мм	sot553 (sot665\|esv) {sc107} 1,6х1,2х0,6мм	wlcsp6 1,2х0,8х0,4мм
dfn1608 (sod1608) 1,6х0,8х0,4мм	sot323 {sc70} (usm) 2,0х1,25х0,9мм	dfn4 1,0х1,0х0,6мм	sot1226 (x2son5) 0,8х0,8х0,35мм
sod523f {sc79} 1,2х0,8х0,6мм	sot523 (sot416) {sc75a} 1,6х0,8х0,7мм	(dsbga4\|wlcsp) 0,75х0,75х0,63мм
sod822 (tslp2) 1,0х0,6х0,45мм	sot523f (sot490) {sc89-3} 1,6х0,8х0,7мм
	dfn1412 {sot8009} 1,4х1,2х0,5мм
	sot723 {sc105aa} (tsfp-3) 1,2х0,8х0,5мм
	dfn1110 {mo340ba} (sot8015) 1,1х1,0х0,5мм
	sot883 {sc101} (tslp3-1) 1,0х0,6х0,5мм
	sot1123 0,8х0,6х0,37мм

smd-код a1

код	наименование	функция	корпус	производитель	примечания
Подробная информация о производителях — в GUIDE’е, о типах корпусов — здесь

A1	BAW56	2 fast диода ОА: 85В/250мА/6нс	sot23	Diotec
A1	BB208-02	варикап: 5. .22пФ	sod523	NXP
A1	BGA2001	MMIC усилитель 1,8ГГц	sot343r	NXP
A1	BZX884-B2V4	стабилитрон 250мВт: 2,4В	sod882	NXP
A1	DA2J10100L	диод: 80В/100мА/3нс	sc90a	Panasonic
A1	KDZ27V	стабилитрон 200мВт: 27В	usc	KEC
A1	KML0D6NP20EA	n+pМОП: 20В/0,3А/700мОм/1.2 Ом	sot563	KEC
A1	NCP1410DMR2	повышающий dc/dc-преобразователь: adj./250мА	micro8	ON Semi
A1	PESD3V3L5UF	5х сапрессоров: 3,3В	sot886	NXP
A1	PESD5V0L4UW	4х сапрессора: 5,0В	sot665	NXP
A1	PTVS3V3S1UR	сапрессор 400W: 3. 3В	sod123w	NXP
A1	Si2301ADS	pМОП: -20В/2,0А/130мОм	sot23	Vishay
A1	TLV713185PDQN	LDO стабилизатор 1,85В/150мА, ind	x2son4	TI
A1*	BAW56	два ВЧ диода ОА: 75В/450мА	sot23	NXP	* — fab-код
A1x#	TC1014-2.5VCT	LDO: 2.5В/50мА	sot23-5	Microchip	x# — date-\|lot-код
A1xx#	TS1431ACX	шунтовой ИОН: 2.495В 1%	sot23	TSC	xx# — date-\|lot-код

A10	LMC6482IMM	сдвоенный КМОП ОУ	msop8	TI
A10	AD8661ARMZ	прецизионный КМОП ОУ r2r	msop8	ADI

A11	MMBD1501A	малосигнальный диод: 200В/200мА	sot23	Fairchild, NatSemi

A12	LMV321M7	универсальный ОУ RR, 1,0 В/мкс	sc70-5	TI
A12	AD8541AKSZ	КМОП ОУ RR	sc70-5	ADI

A13	LMV321M5	универсальный ОУ RR, 1,0 В/мкс	sot23-5	TI
A13	MMBD1503A	два «тандемных» диода: 200В/200мА	sot23	Fairchild, NatSemi

A14	74AHC1G14GV	одновентильный ТШ буффер	sot753-5	NXP
A14	74AHC3G14DC/DP	трехвентильный ТШ буффер	vssop8/tssop8	NXP
A14	LMV821M5	универсальный ОУ RRO, 1,4 В/мкс	sot23-5	TI
A14	MMBD1504A	два ОК диода: 200В/200мА	sot23	Fairchild, NatSemi

A15	LMV821M7	универсальный ОУ RRO, 1,4 В/мкс	sc70-5	TI
A15	MMBD1505A	два ОА диода: 200В/200мА	sot23	Fairchild, NatSemi

A16	ADS7816E	12р АЦП 200кГц	msop8	TI
A16x	KB3426-ADJ	понижающий dc-dc: adj. /800мА 1,5МГц +L	sot23-5	Kingbor	x — date-код

A17x	KB3426-ADJ	понижающий dc-dc: adj./800мА 1,5МГц +L	sot23-5	Kingbor	x — date-код

A1A	OP777RM	прецизионный ОУ	usoic10	ADI

A1S	AD8539ARMZ	сдвоенный прецизионный ОУ r2r 0,4В/мкс Uпит=5В	msop8	ADI	RoHS
A1s	BAW56/S/T/U/W	2 диода ОА: 75В/215мА	sot23/363/sc75/sc74/sot323	Infineon

A1T	AD8638ARJZ	Auto-Zero ОУ r2r Uпит=16В	sot23-5	ADI	RoHS

A1W	BAW56	два ВЧ диода ОА: 75В/450мА	sot23	NXP	@ China

A1Y	AD8638ACPZ\|ARMZ	сдвоенный Auto-Zero ОУ r2r Uпит=16В	lfcsp8\|msop8	ADI	RoHS

SMD МАРКИРОВКА

Электронная промышленность выпускает большой ассортимент миниатюрных радиоэлементов для монтажа электронных схем сразу на дорожки печатных плат (их обычно называют SMD, чип, планарные или детали для поверхностного монтажа). Корпуса таких деталей могут различаться как по форме, так и по размеру.

Таблица кодировок планарных SMD деталей

Указаны первые 2 символа чип-элемента. Нажав на них вы попадёте на страницу с другой таблицей, где приводятся различные варианты остальных символов с кратким обозначением функций и параметров для каждого. Полная таблица здесь

Есть радиодетали с выводами и без (тогда их функции выполняет контактная площадка, как правило расположенная в торце корпуса), но при этом все они имеют свои кодовые обозначения. Онлайн таблица с маркировкой резисторов, транзисторов, стабилитронов, микросхем, диодов и других радиодеталей и приведена в этом справочнике.

Обратите внимание, что многие фирмы выпускают элементы в корпусах не соответствующих международным стандартам. Также встречаются ситуации когда корпус, имеющий стандартные размеры, у фирмы имеет другое название.

Возможны ситуации, когда в один и тот же корпус фирмы-производители под одной и той же маркировкой помещают разные приборы, на этот момент также обращайте внимание при расшифровке и замене радиоэлементов.

Также по внешнему виду трудно отличить друг от друга резисторы, конденсаторы и дросселя (R, C, L), если они находятся в цилиндрических корпусах с выводами и маркируются цветными кольцами. Например, на практике для цветовой маркировки постоянных конденсаторов (smd) используются несколько методик маркировки. В совершенно одинаковых корпусах с одинаковым цветовым кодом может выпускаться целая серия приборов с разными параметрами.

Разработка и производство новых и модифицированных SMD компонентов не стоит на месте, поэтому периодически появляются новые корпуса с индивидуальной маркировкой, и конечно особенно в этом плане отличается Китай, где чуть ли не каждая крупная фирма имеет свой стандарт (часто тщательно скрываемый).

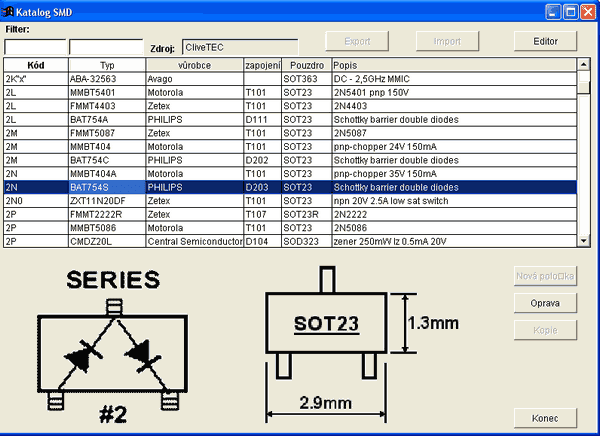

А вот ссылка на программу, использование которой может облегчить определение номиналов планарных деталей и расшифровывать маркировку СМД приборов. Она содержит большую базу современных полупроводниковых приборов для поверхностного монтажа, к тому же есть возможность скачивать дополнения.

Размеры SMD-резисторов. Таблица типоразмеров.

Основные размеры корпусов чип-резисторов

Размеры корпусов плоских SMD-резисторов стандартизированы и делятся на типоразмеры. Типоразмер чип-резистора указывают в виде четырёх (реже пяти) цифр, которые являются кодом размера. Обычно, в нём записана длина и ширина резистора в дюймах.

На деле же существует две системы кодирования размеров SMD-компонентов (в том числе и резисторов). В одной из них для кодировки типоразмера используется длина и ширина компонента в дюймах, а в другой – в миллиметрах.

Например, дюймовый типоразмер 0805 – это тоже, что и 2012 в метрической системе. На самом деле, метрическая система более удобна, так как размеры в дюймах округляются. Для того же типоразмера 0805 (0.08″ x 0.05″) длина в миллиметрах составляет 2,0 мм., а ширина 1,2 мм. Если перевести величину длины и ширины в дюймы, то получим 0,0787″ (2,0 мм.) и 0,0472″ (1,2 мм.). Эти значения округляют, получая 0,08″ и 0,05″ (типоразмер 0805).

Так уж сложилось, что наиболее распространена первая, дюймовая система кодирования размера SMD-корпуса, хотя она и является устаревшей.

Далее приведена таблица №1 с кодами размеров корпусов SMD-резисторов.

Так как существуют две системы кодирования, то в таблице указаны коды размеров, как в дюймовой (inch или imperial), так и в метрической (metric) системе кодирования.

Например, 0805 = 0,08 (длина) x 0,05 (длина) (в дюймах).

В другой – метрической (metric), в миллиметрах.

Например, 2012 = 2,0 (длина) x 1,2 (ширина) (в миллиметрах). Тот же размер, что и 0805 в дюймах.

Чтобы не спутать одну систему с другой, в технической документации для метрической системы частенько указывают букву М после числового кода (например, 2012М).

Таблица №1. Кодовое обозначение типоразмера и соответствующая длина и ширина элемента.

В дюймах (inch)	L, длина, length (дюймы)	W, ширина, width (дюймы)	Метрический (metric)	L, длина в мм.	W, ширина в мм.
0050	0,008	0,004	0201М	0,2	0,1
0075	0,012	0,006	03015М	0,3	0,15
01005	0,016	0,008	0402М	0,4	0,2
0201 (02016)	0,02	0,01	0603М	0,6	0,3
0202	0,02	0,02	0605М	0,6	0,5
0204	0,02	0,04	0510M	0,5	1,0
0303	0,03	0,03	0808M	0,8	0,8
0306	0,03	0,06	0816М	0,8	1,6
0402	0,04	0,02	1005М	1,0	0,5
0404	0,04	0,04	1010М	1,0	1,0
0406	0,04	0,06	1016M	1,0	1,6
0408	0,04	0,08	1020М	1. 0	2,0
0502	0,05	0,02	1406M	1,4	0,6
0504	0,05	0,04	1210M	1,2	1,0
0505	0,05	0,05	–	1,2	1,2
0508	0,05	0,08	1220М	1,2	2,0
0510	0,05	0,1	–	1,2	2,5
0603	0,06	0,03	1608М	1,6	0,8
0606	0,06	0,06	1616М	1,6	1,6
0612	0,06	0,12	1632М	1,6	3,2
0616	0,06	0,16	1640М	1,6	4,0
0805	0,08	0,05	2012М	2,0	1,25
0808	0,08	0,08	2020М	2,0	2,0
0815	0,08	0,15	2037М	2,0	3,7
0830	0,08	0,30	2075М	2,0	7,5
1005	0,1	0,05	2512M	2,5	1,2
1008	0,1	0,08	2520М	2,5	2,0
1010	0,1	0,1	2525М	2,5	2,5
1020	0,1	0,2	2550M	2,5	5,0
1206	0,12	0,06	3216М	3,2	1,6
1210	0,12	0,1	3225М	3,2	2,5
1218	0,12	0,18	3245М (3248M)	3,2	4,5-4,8
1224	0,12	0,24	3250М	3,2	5,0
1225	0,12	0,25	3264М	3. 2	6,4
1505	0,15	0,05	3812М	3,8	1,2
1806	0,18	0,06	4516M	4.5	1,6
1808	0,18	0,08	4520M	4,5	2,0
1812	0,18	0,12	4532М	4,5	3,2
1825	0,18	0,25	4564М	4,5	6,4
2007	0,2	0,07	5320М	5,3	2,0
2010	0,2	0,1	5025М	5,0	2,5
2220	0,22	0,2	5750М (5650M)	5,7-5,6	5,0
2225	0,22	0,25	5664М	5,6	6,4
2512	0,25	0,12	6432М (6332M)	6,4-6,3	3,2
3014	0,30	0,14	7836М	7,8	3,6
3921	0,39	0,21	1052М	10,0	5,2
4527	0,45	0,27	11070М (11470М)	11,0-11,4	7,0
5931	0,59	0,31	1577М	15,0	7,75
6927	0,69	0,27	17570M	17,5	7,0

В таблице №1 представлены коды размеров, которые также используются и для керамических SMD-конденсаторов (2220, 2225, 1825, 0505, 0204 и др. ), резисторных SMD-сборок, SMD-светодиодов.

Сделано это потому, что технология поверхностного монтажа быстро развивается, и те размеры, которые ранее использовались только при производстве керамических конденсаторов или SMD-светодиодов, могут быть применены и при производстве чип-резисторов или их сборок.

В технической документации на резисторы вам также могут встретиться и такие типоразмеры, как 0804, 1506, 2009 и пр. Не стоит удивляться этому. Как правило, это типоразмеры сборок.

Так как толщина элемента не включена в кодировку размера, то необходимо обращаться к документации производителя данного компонента. Обычно, толщина керамических чип-конденсаторов (MLCC) больше, чем толщина чип-резисторов того же типоразмера.

Отмечу, что в таблице приведены не все коды типоразмеров, так как на самом деле их очень-очень много. Естественно, есть и «ходовые», например, такие, как 0603, 0805, 1206, которые не только востребованы производителями электроники, но и хорошо знакомы радиолюбителям.

Иногда на практике необходимо определить типоразмер SMD-резистора. Как это сделать?

Определить размер SMD-резистора можно замерив его длину и ширину миллиметровой линейкой. Естественно, точно измерить габариты крошечных чип-резисторов вам вряд ли удастся, разве что вооружившись увеличительным стеклом или микроскопом.

Далее находим метрический типоразмер в таблице, который соответствует полученным значениям длины и ширины вашего резистора. Сопоставляем его с кодом в дюймах.

На момент написания материала наименьшим размером был 0050 (inch). Он уже присутствует в техдокументации, но это не означает, что чип-элементы такого типоразмера активно используются при производстве электроники.

Обычно, широкое внедрение нового типоразмера происходит спустя некоторое время, так как большинство производителей просто не имеют достаточно точного оборудования, способного монтировать такие микроминиатюрные компоненты.

Например, даже такой типоразмер, как 01005 настолько мал, что размеры SMD-резисторов меньше, чем частички молотого чёрного перца.

Для сравнения на следующей картинке показаны габариты микроминиатюрных SMD-резисторов типоразмера 01005, 0201, 0402, 0603.

Типоразмеры 0202, 0303, 0404, 0505, 0606, 0808 нередко имеют чип-резисторы, которые устанавливаются в гибридные схемы или сборки.

Например, SMD-резисторы серии IGBR (Vishay) имеют контакты не на торцах подложки, как это сделано у обычных чип-резисторов, а на верхней и нижней стороне корпуса. Это так называемые, Back-Contact Chip Resistors.

Такая конструкция позволяет избавится от одного из выводов, так как нижний контакт такого резистора присоединяется к субстрату методом эвтектического сплавления или с помощью проводящей эпоксидной смолы.

Типоразмеры 0404 (0402 x 2), 0408 (0402 x 4), 0606 (0603 x 2), 0612 (0603 x 4), 1005 (0402 x 4), 1224 (1206 x 4) имеют резисторные SMD-сборки.

На фото показаны резисторные SMD-сборки по 4 и 2 резистора типоразмера 0612 и 0606 соответственно.

Хотелось бы также обратить внимание на то, что наиболее точная информация по типоразмерам и реальным габаритам электронных компонентов содержится в техническом описании (даташите) на конкретную серию резисторов или иных SMD-компонентов.

В даташите производители приводят всю необходимую информацию вплоть до возможных допусков по размерам.

Часто на практике требуется определить мощность SMD-резистора. Теперь, когда мы познакомились с типовыми размерами SMD-резисторов, сделать это будет несложно, так как мощность большинства чип-резисторов соответствует их типоразмеру. Более подробно об этом читайте в материале «Мощность SMD резистора. Как узнать?».

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Сокращенная маркировка SMD радиодеталей (marking SMD) | hardware

Типы миниатюрных SMD-компонентов, коварно закодированные производителями трехсимвольной и двухсимвольной (а иногда кодировка состоит из одного символа!) маркировкой, без специальных справочников распознать очень непросто. У меня накопилось несколько ссылок на онлайновые справочники такого рода кодировки, и решил их для удобства выложить в виде отдельного обзора.

http://www.s-manuals.com/smd
Довольно удобный справочник, оформленный в виде квадратной таблицы по двум первым символам кодировки. В ячейках таблицы находятся ссылки на более детальную таблицу, в которой имеется наименование и назначение радиокомпонента, его производитель и даже ссылка на даташит.

http://microsin.ru/phpscr/showsmd02.php
Справочник из журнала Радиокомпоненты», 1..4 номера 2003 г. и 1, 2 номера 2004 г. — таблица, удобная для поиска по загруженной странице в браузере. Указан тип компонента, изготовитель, тип корпуса, описание компонента, и даже по многим компонентам имеется картинка с цоколевкой выводов. Удобство справочника также в том, что он целиком находится на одной странице, что позволяет легко скачать его к себе на компьютер и использовать offline, как электронный документ (html или Word) — SMDcodebook.rar.

The SMD Codebook
Справочник построен из набора таблиц, каждая таблица соответствует первому символу кодировки. Указаны наименование компонента, производитель, код картинки с цоколевкой, тип корпуса, краткое описание (или эквивалент). Есть размеры многих SMD-корпусов.

Surface Mount Device identification
Справочник, не такой полный, как другие, но тоже достойный внимания. Указаны принципы маркировки SMD резисторов и конденсаторов.

[Ссылки]

1. Таблицы соответствия микросхем 561 и 1561 серий импортным микросхемам 4000 серии.
2. Таблица соответствия отечественных микросхем серий TTL импортным микросхемам 74-й серии.
3. Мини-справочник по микросхемам.
4. Сокращенная кодировка компонентов Analog Devices.

таблица размеров (типоразмеров) и мощности чипов

Резисторы, изготовленные по технологии SMD (surface mount device), монтируются на поверхность платы посредством пайки к печатным проводникам. Технология поверхностного монтажа позволила автоматизировать установку компонентов, применить в производстве групповые способы пайки: волной припоя, ИК нагревом и т. д. Использование компонентов SMD обеспечивает значительное уменьшение размеров радиоэлектронной аппаратуры по сравнению с технологией выводного монтажа (ТНТ) и сокращение времени на производство изделия.

Резисторы для поверхностного монтажа

В отличие от традиционных выводных, имеющих не так много вариантов исполнения, существует множество типоразмеров SMD резисторов, иногда разница в размерах составляет доли миллиметра и существенно не влияет на другие параметры. Наиболее распространённые корпуса – это SOD 80/110/123, SMA DO 214.

Основные типоразмеры резисторов SMD

Общепринятое обозначение состоит из четырёх цифр, которые указывают на длину (первые две цифры) и ширину корпуса в дюймах, согласно рекомендованному стандарту EIA. Некоторые производители используют метрическую систему. Правила обозначений описывают только способ – четырьмя цифрами, конкретные размеры резисторов стандартами не установлены. Маркировка, содержащая сведения о типоразмере, на корпус изделия не наносится.

Основные размеры

Высота корпуса большинства резисторов не превышает 1-2 мм.

Наиболее распространённые типоразмеры SMD – резисторов общего назначения

Тип корпуса	L(мм)	W(мм)	P макс. (мВт)	Рабочее напряжение (вольт)
0402(1005)	1.0	0.5	63	50
0603(1608)	1,6	0,8	100	100
0805(2012)	2.0	1.2	125	200
1206(3216)	3.2	1.6	250	400
1210(3225)	3.2	2.5	250	400
1812(4532)	4.5	3.2	500	400
2010(5025)	5.0	2.5	630	400
2512(6432)	6.4	3.2	1000	400
2824(7161)	7.1	6.1	—————
3225(8063)	8.0	6.3	—————
4030(1076)	10.2	7.6	—————

Мощность компонентов СМД, имеющих длину более 5 мм, определяется технологией изготовления. Привести все сочетания длины и ширины корпусов и упомянуть все варианты исполнений, выпускаемые мировыми производителями, невозможно, для определения типоразмера достаточно, с приемлемой точностью, измерить корпус.

Иногда чип вообще может иметь форму, отличную от прямоугольника с разными сторонами, например, квадратный корпус DO – 214АА. Резисторы для SMD-монтажа в цилиндрических корпусах типа MELF выпускаются в трёх самых распространённых типономиналах: Micro-MELF 2.2х1.1 мм, Mini-MELF 3.6х1.4 мм и MELF 5.8х2.2 мм. Для указания размеров этого типа применяется метрическая система, где в первой части – длина изделия, вторая – означает диаметр.

Электрическое сопротивление не зависит от размеров чипа и может быть любым: от нулевого (перемычка) до нескольких мегаом и более. Мощность рассеяния резисторов, как и любого электронного компонента, в большинстве случаев напрямую зависит от их размера, но также определяется типом резистивного слоя.

Важно отметить! Указанные в таблице значения мощности являются ориентировочными, могут применяться к размерам SMD резисторов, предназначенных для универсального применения в массовой аппаратуре. Так, низкоомные резисторы серии LR 2512 фирмы Yageo имеют мощность рассеяния 2-3 ватта, в зависимости от исполнения, толстоплёночные резисторы типоразмера 1206 производства Vishay – 0.5 ватт.

Резисторы для поверхностного монтажа могут конструктивно объединяться в резисторные сборки, содержащие несколько элементов в стандартных типоразмерах.

Для специальных применений резисторы большой мощности выпускаются в SMD-корпусе TO252 (DPAK). В отдельных случаях разработчик оборудования может применить практически любой конструктив для сопротивления и заказать производителю ограниченную партию своих уникальных изделий.

Подстроечные SMD резисторы

Система обозначений типоразмеров переменных резисторов для поверхностного монтажа определяется изготовителем, единого стандарта не имеет.

Переменный SMD резистор

Производятся в открытом, закрытом или герметизированном исполнении, с электрическими сопротивлениями из стандартного ряда. Размеры продукции разных производителей примерено одинаковы и, как правило, не превышают 5 мм по большей стороне.

Видео

Оцените статью:

Пополнение ассортимента SMD индуктивностей TDK

Японская компания TDK была основана в 1935 г для производства «оксидных колец». Так называли первые ферритовые сердечники кольцеобразной формы. За почти век своего существования TDK как вследствие расширения собственного ассортимента, так и благодаря удачным поглощениям конкурентов, таких, как Epcos, переросла в огромную корпорацию, ставшую одним из мировых лидеров на рынке пассивных компонентов, а её название можно считать залогом качества. Сейчас в ассортимент продукции TDK входят:

конденсаторы помехоподавляющие, керамические, высоковольтные;
фильтры подавления помех;
варисторы;
терморезисторы;
ферромагнитные сердечники для трансформаторов;
индуктивности и дроссели и многое другое.

Как официальный дистрибьютор продукции TDK, Промэлектроника постоянно пополняет ассортимент товаров японской корпорации. На склад поступила партия индуктивностей SMD исполнения, о которой хотелось бы рассказать подробнее.

Для уменьшения размеров SMD индуктивностей при сохранении электрических характеристик TDK разработала конструкцию многослойных катушек индуктивности без намотки (рисунок 1).

Рисунок 1 — Многослойные индуктивности (internal electrode — внутренний электрод, external electrode — внешний электрод)

Подобные конструкции наряду с тонкоплёночными планарными катушками TDK применяет во многих своих продуктах. В их маркировке есть обозначение ML (от англ. multilayer — многослойный).
Сравнение характеристик многослойных и «обмоточных» чип-индуктивностей TDK приведено в таблице 1. Прочерк (—) означает, что производитель не приводит данных.

Таблица 1 — Сравнение основных характеристик SMD индуктивностей TDK из последней партии

Маркировка	MLZ1608A2R2WT	MLZ2012N6R8LT	NLC453232T-221K-PF	NLC453232T-2R2K-PF	NLC453232T-330K-PF
Номинальная индуктивность, мкГн	2,2	6,8	220	2,2	33
Допуск, %	±20	±20	±10	±10	±10
Максимальный ток, А	0,13	0,55	0,12	0,3	0,3
Номинальная частота, МГц	10	2	7,96	7,96	2,52
Сопротивление постоянному току, Ом	0,325	0,325	9	0,18	1,4
Добротность	—	—	10	10	10
Типоразмер	0603	0805	1812	1812	1812
Исполнение	Многослойное	Многослойное	Проволочное	Проволочное	Проволочное
Назначение	Для развязок	Для развязок	Для развязок в сигнальных цепях	Для развязок в сигнальных цепях	Для развязок в сигнальных цепях
Экранирование	Есть	Есть	Нет	Нет	Нет

Таблица 1 (продолжение)

Маркировка	NLC453232T-470K-PF	NLC453232T-680K-PF	NLV25T-101J-EF	NLV32T-120J-EF	VLS6045EX-150M
Номинальная индуктивность, мкГн	47	68	100	12	15
Допуск, %	±10	±10	±5	±5	±30
Максимальный ток, А	0,26	0,22	0,06	0,14	2,5
Номинальная частота, МГц	2,52	2,52	0,796	2,52	0,1
Сопротивление постоянному току, Ом	1,9	2,6	21	2,5	0,075
Добротность	10	10	15	30	30
Типоразмер	1812	1812	1008	1210	DCR 2424 T/R
Исполнение	Проволочное	Проволочное	Проволочное	Проволочное	Проволочное
Назначение	Для развязок в сигнальных цепях	Для развязок в сигнальных цепях	Общего назначения	Общего назначения	Для силовых цепей
Экранирование	Нет	Нет	Нет	Нет	Есть

Подробные характеристики доступны в даташитах на страницах товаров.

Упомянутые в новости модели чип-индуктивностей TDK представлены в таблице ниже. Все SMD индуктивности TDK.

Наименование
К продаже
Цена от

Наличие:

3 840 шт.
Под заказ:
56 993 шт.
Наличие:
2 000 шт.
Под заказ:
4 091 шт.
Наличие:
1 499 шт.
Под заказ:
0 шт.
Наличие:
659 шт.
Под заказ:
47 580 шт.
Наличие:
1 455 шт.
Под заказ:
0 шт.
Наличие:
1 627 шт.
Под заказ:
57 629 шт.
Наличие:
978 шт.
Под заказ:
5 000 шт.
Наличие:
466 шт.
Под заказ:
2 500 шт.
Наличие:
1 000 шт.
Под заказ:
2 297 шт.
Наличие:
420 шт.
Под заказ:
12 000 шт.
Маркировка электронных компонентов, коды SMD W1, W1 ***, W1-, W10, W11, W12, W12 *, W13, W14, W15, W16, W17, W18F, W19, W1A, W1D, W1T, W1W, W1p, W1s, W1t. Листки APW7212CT, APX823-46W5, BCR10PN, BFT92, BZT52-C2V4, BZT52C2V7, BZX84C2V4, BZX84C2V4-AU, CMPZDA27V, CMPZDA30V, CMPZDA33V, CMPZDA36V, CMPZDA39V, CMPZDA43V, CMPZDA47V, MIC3291-18YD6, PDTA143ZT, PDTC114ET, PDTC115EU, PDTC124ET, PDTD123TT , PMBTA42, PMST3904.
Главная
Автомобильная аудиосистема
DVD
Материнские платы
Мобильные телефоны
Мониторы
Ноутбуки
Принтеры
Планшеты
Телевизоры
Таблицы данных
Маркировка SMD
Forum
Основной
Маркировка SMD
W1
Код SMD Упаковка Название устройства Производитель Данные Лист данных
W1 СОД-123 BZT52-C2V4 Panjit Стабилитрон
W1 СОД-123 BZT52C2V7 Диоды Стабилитрон
W1 СОТ-23 BZX84C2V4 Taitron Стабилитрон
W1 СОТ-23 BZX84C2V4-AU Panjit Стабилитрон
W1 *** СОТ-25 APX823-46W5 Диоды Схема сброса микропроцессора
W1- СОТ-23 BFT92 NXP PNP транзистор
W10 СОТ-23 CMPZDA27V Центральный Стабилитроны
W11 СОТ-23 CMPZDA30V Центральный Стабилитроны
W12 СОТ-23 CMPZDA33V Центральный Стабилитроны
W12 * СОТ-26 APW7212CT Anpec Повышающий преобразователь
W13 СОТ-23 CMPZDA36V Центральный Стабилитроны
W14 СОТ-23 CMPZDA39V Центральный Стабилитроны
W15 СОТ-23 CMPZDA43V Центральный Стабилитроны
W15 СОТ-323 PDTC115EU NXP Цифровой транзистор NPN
W16 СОТ-23 CMPZDA47V Центральный Стабилитроны
W16 СОТ-23 PDTC114ET NXP Цифровой транзистор NPN
W17 СОТ-23 PDTC124ET NXP Цифровой транзистор NPN
W18F СОТ-26 MIC3291-18YD6 Micrel Светодиодный драйвер
W19 СОТ-23 PDTA143ZT NXP PNP цифровой транзистор
W1A СОТ-323 PMST3904 NXP NPN транзистор
W1D СОТ-23 PMBTA42 NXP NPN транзистор
W1T СОТ-23 PDTD123TT NXP Цифровой транзистор NPN
W1W СОТ-23 BFT92 NXP PNP транзистор
W1p СОТ-23 BFT92 NXP PNP транзистор
W1s СОТ-363 BCR10PN Infineon Цифровые транзисторы NPN + PNP
Вт1т СОТ-23 BFT92 NXP PNP транзистор
242-31.indd
% PDF-1.3 % 1 0 объект >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток 2020-08-28T13: 16: 55-05: 002020-08-28T13: 18: 19-05: 002020-08-28T13: 18: 19-05: 00Adobe InDesign 15.1 (Macintosh) 1uuid: 1a4143db-7146-3b45- be13-1a84a530798cadobe: docid: indd: 6a70bc45-cfd2-11df-80c5-a90b8a3b639dxmp.id: fb010067-b8ed-4b0f-8b8f-bdbf4ca5f38fmpproof: pdfxmp4cf14.d2: bdxmp3c6e4d2d2-bd4d9d2d2d2d2d2d2d2d2d2d2d2d2d2d2d3bd9d2d2 449a-8370-ce8a65eba9a5adobe: docid: indd: 6a70bc45-cfd2-11df-80c5-a90b8a3b639d1 по умолчанию
преобразован из application / x-indesign в application / pdfAdobe InDesign 15.1 (Macintosh) / 2020-08-28T13: 16: 55-05: 00
application / pdf
242-31.indd
Библиотека Adobe PDF 15.0FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001 конечный поток эндобдж 3 0 obj > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 31 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 32 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / страница >> эндобдж 33 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 34 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / страница >> эндобдж 35 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 36 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / страница >> эндобдж 37 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 38 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / страница >> эндобдж 39 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.v? ˫_ ~ oG ׏ Iꫯ70 ~ & K2
Таблица цветовых кодов резистора | Код резистора SMD
Существует множество различных типов резисторов. Чтобы определить или рассчитать значение сопротивления резистора, важно иметь систему маркировки. Цветовой код резистора — это один из способов представления значения сопротивления вместе с допуском.
Цветовой код резистора используется для обозначения значения сопротивления. Стандарты регистров цветового кодирования определены в международных стандартах IEC 60062.Этот стандарт описывает цветовую кодировку резисторов с осевыми выводами и числовой код резисторов SMD.
Есть несколько полос для определения значения сопротивления. Они даже указывают допуск, надежность и интенсивность отказов. Количество полос варьируется от трех до шести. В случае трехполосного кода первые два указывают значение сопротивления, а третья полоса действует как множитель.
Цветовой код трехполосного резистора
Трехполосный цветовой код очень редко используется.
Первая полоса слева указывает первую значащую фигуру сопротивления.
Вторая полоса указывает второе значащее число.
Третья полоса указывает множитель.
Допуск для трех полосных резисторов обычно составляет 20%.
Таблица цветовых кодов, соответствующих трем полосным резисторам, приведена ниже.
Цветовой код трехполосного резистора
Например, если цвета на резисторе находятся в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как
47 × 102 ± 20%.Это 4,7 кОм ± 20%.
Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.
Четырехполосный цветовой код резистора
Четырехполосный цветовой код является наиболее распространенным представлением резисторов.
Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления.
Третья полоса используется для указания множителя.
Четвертая полоса используется для обозначения допуска.
Между третьей и четвертой полосами существует значительный разрыв.Этот пробел помогает определить направление чтения. Таблица цветовых кодов для четырехполосных резисторов показана ниже.
Четырехполосный резистор Код цвета
Например, если цвета на четырехполосном резисторе находятся в следующем порядке: зеленый, черный, красный и желтый, тогда значение сопротивления рассчитывается как 50 * 104 ± 2% = 500 кОм ± 2%.
Пятиполосный резисторЦветовой код
У высокоточных резисторов есть дополнительная полоса, которая используется для обозначения третьего значимого значения сопротивления.Остальные полосы обозначают то же, что и цветовой код четырех полос.
Первые три полосы используются для обозначения первых трех значимых значений сопротивления.
Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.
Есть исключение, когда четвертая полоса — это золото или серебро. В этом случае первые две полосы указывают две значащие цифры сопротивления.
Третья полоса используется для указания множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента с единицами измерения ppm / K.Таблица цветовых кодов пятиполосных резисторов приведена ниже.
Пятиполосный резистор Код цвета
Например, если цвета на пятиполосном резисторе находятся в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 × 103 ± 0,05 = 260 кОм ± 0,05%.
Шестиполосный резистор Код цвета
В случае высокоточных резисторов есть дополнительная полоса для обозначения температурного коэффициента.
Остальные полосы такие же, как у пяти полосных резисторов.
Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm / K.
Это означает, что при изменении температуры на 10 ⁰ ° C может произойти изменение значения сопротивления на 0,1%.
Обычно шестая полоса представляет собой температурный коэффициент. Но в некоторых случаях это может означать надежность и частоту отказов.
Таблица цветовых кодов для шести полосных резисторов приведена ниже
Шестиполосный резистор Цветовой код
Например, если цвета на шестиполосном резисторе находятся в следующем порядке: оранжевый, зеленый, белый, синий, золотой и черный, тогда рассчитывается сопротивление. как 359 × 106 ± 5% 100 частей на миллион / K = 359 МОм ± 5% 100 частей на миллион / K.
Буквенное обозначение допуска для резисторов
Буквенное обозначение допуска показано ниже
B = 0,1%
C = 0,25%
D = 0,5%
F = 1%
G = 2%
J = 5%
K = 10%
M = 20%
K и M не следует путать с кило и мегаомами.
Код резистора SMD
Существует три типа систем кодирования, используемых для маркировки резисторов SMD. Это
Трехзначное кодирование
Четырехзначное кодирование
Кодирование E96
Трехзначный код
При трехзначном кодировании первые два числа указывают значащее значение сопротивления, а третье число указывает множитель, например 10 если цифра 1, 100, если цифра 2, или 1000, если цифра 3, и так далее.
Резистор SMD с трехзначным кодом показан ниже
Некоторые примеры трехзначного кода:
450 = 45 * 100 = 45 Ом
221 = 22 * 101 = 220 Ом
105 = 10 * 105 = 1 МОм
Если сопротивление меньше 10 Ом, то буква R используется для обозначения положения десятичной точки. Например,
3R3 = 3,3 Ом
47R = 47 Ом
Четырехзначный код
Для более точных резисторов на них нанесен четырехзначный код.Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.
Резистор SMD с четырехзначной кодировкой показан ниже

Некоторые примеры для этой системы:
4700 = 470 * 100 = 470 Ом
1001 = 100 * 101 = 1 кОм
7992 = 799 * 102 = 79,9 кОм
Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.
Например,
15R0 = 15,0 Ом
Серия E
Ассоциация электронной промышленности (EIA) определила стандартную систему предпочтительных значений для резисторов и названа серией E. IEC 60063 — это международный стандарт, который определяет предпочтительные числовые ряды резисторов (а также конденсаторов, катушек индуктивности и стабилитронов). Кодирование основано на значениях допуска, и доступны различные серии E:
E3 Допуск 50%
E6 Допуск 20%
E12 Допуск 10%
E24 Допуск 5%
E48 Допуск 2%
E96 1% допуск
E192 0.5, 0,25, 0,1% и выше допуски
Кодирование E3 больше не используется, а кодирование E6 используется очень редко.
Система кодирования E96 используется для резисторов высокой точности с допуском 1%.
В системе маркировки EIA E96 существует отдельная система кодирования. В этой системе для маркировки используются три цифры. Первые две — это цифры, обозначающие три значащие цифры значения сопротивления. Третья цифра — это буква, обозначающая множитель.
Маркировка EIA E96 на резисторе SMD:
Схема кода EIA 96 для умножителей показана ниже
Код Множитель
Z 0.001
Y или R 0,01
X или S 0,1
A 1
B или H 10
C 100
D 1000
E 10000
F 100000
Схема кода EIA 96 для значительных значений сопротивления показана ниже
Некоторые примеры системы кодирования EIA 96 равны
92Z = 887 × 0.001 = 0,887 Ом
38C = 243 × 100 = 24,3 кОм
Таблица цветовой кодировки
Полная таблица цветовой кодировки приведена ниже
Таблица цветовой кодировки
Возможности финансирования | Управление научной миссии
ННХ31ЗДА015Н 3-х мерный ТМПС
27 мая 2021 года Отдел биологических и физических наук выпустил документ Multi-Agency Solicitation Extended Longevity 3D Tissues and Microphysiological Systems for Modeling of Acute and Chronic Exposures to Stressors, направленный на адаптацию существующих 3D тканей и микрофизиологических систем (MPS), а также известные как «тканевые чипы» или «органы на чипах», чтобы продлить текущую долговечность трехмерных тканей и MPS как минимум до 6 месяцев.Полный текст этого NRA и сопутствующую документацию можно найти по адресу: http://go.nasa.gov/3DTMPSNRA. Предложения этапа 1 должны быть представлены 28 июня 2021 г.

РОЗ-2021
ЛОСОСЬ-3 АО
Третья автономная миссия с уведомлением о возможностях (SALMON-3 = NNh27ZDA004O) Объявление о возможностях (AO) представляет собой сборник, то есть в нем размещаются индивидуальные возможности полета, каждая со своей темой и сроком выполнения. Таблица сроков выполнения ЛОСОСЯ-3 PEA имеет гипертекстовые ссылки на каждое приложение элемента программы (PEA) в SALMON-3.
Geospace Dynamics Constellation Salmon PEA Обязательные NOI для подачи на 23 июня 2021 г.
Обязательные NOI: 23 июня 2021 г.
Предложения: 1 сентября 2021 г.
Geospace Dynamics Constellation (GDC) формулируется как группировка космических аппаратов, состоящая по крайней мере из шести обсерваторий с однородной научной полезной нагрузкой. Миссия будет сосредоточена на высокоприоритетных науках, определенных Группой определения науки и технологий GDC и доработанной в рамках деятельности НАСА перед этапом А.
GDC SALMON PEA NNh27ZDA004O-GDC запрашивает научные исследования, которые: 1) будут направлены на решение определенных НАСА научных целей GDC с членами исследовательской группы, которые присоединятся к научной группе GDC на этапах A — F, и 2) предоставят летные приборы для интеграции на обсерватории GDC.
Конференция по подготовке предложений будет проведена посредством телеконференции / WebEx в середине июня 2021 года. Предстоящую дату, повестку дня и логистическую информацию для этой сессии можно найти, выполнив поиск на домашней странице Acquisition: https: // lws.larc.nasa.gov/gdc.
Комментарии и вопросы можно направлять доктору Джареду Лейснеру по электронной почте [email protected]. Предлагающим предлагается присылать комментарии и вопросы заранее, чтобы они могли быть рассмотрены на конференции по подготовке предложений.
SIMPLEx AO не ранее апреля 2021 г.
Будет задержка с выпуском объявления о возможностях малых инновационных миссий для исследования планет (SIMPLEx). Ранее отдел планетологии объявил на собраниях муниципалитета, что SIMPLEx AO будет выпущен не ранее сентября 2020 года, но теперь ожидается, что SIMPLEx AO будет выпущен не ранее апреля 2021 года.Любые запросы следует направлять на электронную почту SIMPLEx: [email protected].

Будущие запросы
Вы можете загрузить текущий список планирования SMD-запросов (NRA и AO) в виде PDF-файла с веб-страницы SOMA. ROSES выходит каждый год примерно 14 февраля ^-го года. Запланированные программные элементы ROSES перечислены в таблицах сроков выполнения ROSES как «TBD», а гипертекстовые ссылки из каждого заголовка в таблице сроков выполнения ведут на страницу NSPIRES для этого элемента программы с кратким изложением и точкой контакта.
Отставание новых границ до июня 2027 года
Предполагаемый выпуск проекта AO ………….…. Октябрь 2023 г. (целевой показатель)
Предполагаемый выпуск окончательной версии AO …… .. …… …. Октябрь 2024 года (целевой показатель)
Предполагаемый срок исполнения предложения ………… …….. 90 дней после выпуска AO
Объявление сообщества NNh30ZDA016L уведомило потенциальных предлагающих о решении отложить выпуск следующего AO New Frontiers. Новая цель — не позднее осени 2024 года для выпуска финальной версии AO. Это задержка примерно на два года по сравнению с объявленной целевой датой 5 ноября 2020 года — октябрем 2022 года, которая была опубликована на обоих бета-версиях.SAM.gov как «специальное уведомление» и как объявление сообщества на NSPIRES.
Дата запуска Dragonfly, четвертой миссии в программе New Frontiers Program, перенесена на июнь 2027 года. Эта задержка даты запуска Dragonfly не является отражением прогресса и эффективности проекта Dragonfly. Скорее, задержки вызваны другими миссиями, находящимися на пике развития, и проблемами, связанными с COVID, в более широком портфеле Planetary Science Division. Обновленная оценка расписания AO позволяет выбрать пятую миссию New Frontiers примерно во время запуска Dragonfly, тем самым избегая бюджетного напряжения, связанного с одновременной разработкой двух миссий New Frontiers.
Новая дата выпуска AO помещает пятую миссию New Frontiers точно в период времени, о котором идет речь в продолжающемся десятилетнем обзоре планетарной науки. НАСА SMD намеревается использовать результаты этого десятилетнего обзора, ожидаемого в начале 2022 года, в качестве ориентира для New Frontiers 5 AO.
НАСА не одобрило выпуск AO New Frontiers, и это уведомление не обязывает НАСА выпускать AO и запрашивать предложения. Любые расходы, понесенные потенциальными исследователями при подготовке материалов в ответ на это третье уведомление или запланированный проект NF5 AO, полностью несут податель заявки.
Дополнительная информация будет размещена на странице приобретения программы New Frontiers по адресу https://newfrontiers.larc.nasa.gov/NF5/ по мере ее поступления. Вопросы и комментарии по этому третьему уведомлению сообщества направляйте доктору Курту Нибуру по адресу [email protected].
Объявления сообщества
Информация о будущем портале архивации принятых рукописей, финансируемых НАСА
Программа НАСА по научной и технической информации (НТИ) разрабатывает внешний портал подачи заявок для исследователей, финансируемых НАСА, для представления Принятых рукописей и других продуктов НТИ.Ожидается, что портал станет доступен позже этим летом.
Внешний портал будет использоваться вместо Системы рукописей Национального института здравоохранения (NIHMS) для получателей грантов и соглашений о сотрудничестве. Внешний портал обеспечит более прямой и оптимизированный процесс отправки принятой рукописи для получателей. Программа STI отправит сообщения до даты начала с инструкциями и напоминаниями.
В рамках этого перехода на веб-сайте программы STI доступна информационная страница о новом портале, которая будет обновляться в течение всего процесса: https: // sti.nasa.gov/new-external-submission-portal/.
Программа STI предлагает комментарии и вопросы об этом новом внешнем портале для подачи рукописей через службу поддержки Research Access по адресу https://sti.nasa.gov/sti-contact-form/?RequestType=ResearchAccess.
Двойной анонимный экспертный обзор
В нашем запросе на исследование «РОЗЫ» мы расширили использование двойного анонимного рецензирования, в котором не только предлагающим не сообщают личности своих рецензентов, но и рецензентам не сообщают личности предлагающих (до тех пор, пока они не оценят научная ценность всех анонимных предложений).Чтобы узнать больше о двойной анонимной экспертной оценке, см. Https://science.nasa.gov/researchers/dual-anonymous-peer-review.
Нет сроков?
В нашем запросе на исследование «РОЗЫ» мы расширили количество программ без установленного срока выполнения. Начиная с ROSES-2021, предложения по семи программам в области планетологии могут подаваться в любое время без какого-либо предварительного заявления, такого как Уведомление о намерениях или предложение Шаг-1. Для получения дополнительной информации см. Https://science.nasa.gov/researchers/NoDD.
Нужна консультация по поводу РОЗ и написания предложения?
На странице библиотеки и полезных ссылок у нас есть ресурсы, которые могут быть полезны тем, кто не знаком с предложениями ROSES: ссылки на YouTube-версии презентаций Макса Бернштейна (штаб-квартира НАСА) и Кристины Ричи (Лаборатория реактивного движения) о написании предложений. И видео доктора Ричи (спасибо Институту SETI), и видео Макса Бернштейна (спасибо Исследовательскому центру Эймса NASA). Другая информация, которая может быть полезна для начинающих / потенциальных новых ИП, может быть найдена на https: // science.nasa.gov/researchers/new-pi-resources.
Произошла ошибка при настройке пользовательского файла cookie
Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:
В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.
pcb — Как определить компоненты SMD? (или как определить какой-либо компонент)
Шаг 1) Определите упаковку, обратите внимание, сколько контактов, сначала сопоставьте контакты. Обратите внимание, что иногда штифты корпуса находятся под деталью или выступают от детали. Также получите размеры детали с помощью линейки или (желательно) штангенциркуля и сопоставьте их с таблицей, запишите их для более позднего шага. Убедитесь, что при измерении шага штифтов (расстояния между штифтами), когда это делается точно, может быть трудно определить (например) разницу между шагом 1 мм и 1.Шаг 25 мм. Убедитесь, что измерение точное, или измерьте несколько штифтов и разделите на количество штырей, чтобы получить шаг штифта.
Размеры упаковки стандартизированы IPC-7351, или их также можно найти, выполнив поиск по типу упаковки в Google и сравнив размеры. Размеры упаковки также можно найти на веб-сайтах производителей в таблицах данных (или иногда в файлах отдельно от таблиц, для их поиска может потребоваться некоторое время)
Вот несколько ресурсов, которые помогут вам найти разные пакеты или использовать это ниже:
Источник: NXP
Шаг 2) Найдите все маркировки на верхней части компонента.Эти обозначения включают: логотип производителя и \ или код SMT.
Если вы не уверены в различиях символов, убедитесь, что они отмечены. Например: 8 можно ошибочно принять за B. Это означает, что если у вас A32B, его можно принять за A328. Если вы не уверены, вам нужно будет искать и то, и другое. Вот несколько источников, где вы можете их найти:
Вы можете найти многие логотипы производителей ИС, используя эту ссылку или картинку ниже:
Источник: Electronicspoint
Step все еще не может найти его 3) Итак, что вы будете делать в этот момент, если вы не можете найти свою деталь? Есть еще много вариантов.Используйте то, что вы знаете о детали.
Логотип производителя или знак на упаковке могут быть действительно полезными для идентификации упаковки. Используйте параметрический поиск на веб-сайте производителя и информацию об упаковке, чтобы сократить количество деталей. Например: если бы я думал, что это операционный усилитель с 5 контактами, и я знал, что производитель TI, я бы пошел на веб-сайт TI и запустил параметрический поиск, который ищет все операционные усилители с 5-контактными корпусами.
Затем начните проверять таблицы данных, поскольку большинство ведущих производителей предоставляют коды SMT в таблицах данных с информацией о пакете.Если это старая деталь, поиск по старым таблицам данных или, возможно, электронное письмо производителю может быть способом уточнить деталь. Многие производители также имеют списки кодов SMD.
Чем больше у вас уверенности в типе пакета (или сужаете его до нескольких пакетов) и вы думаете, что знаете, что делает эта часть, вы можете использовать поиск дистрибьютора (например, Digikey, Mouser или Octopart), чтобы сузить круг вопросов. часть есть. Это позволяет вам открыть таблицу и проверить.
Я также нашел очень расплывчатые части в Google только по упаковке и номеру SMD.Я пробовал разные комбинации пакетов (у меня было два варианта), и после некоторого поиска в Google я сузил его до трех частей. После некоторого тестирования я нашел свою часть.
Если все это не работает, а ваша деталь по-прежнему работает, вам, возможно, придется провести дополнительный реверс-инжиниринг схемы и определить функциональность детали.
Например, если вы знаете, что это транзистор, вы можете проверить тип транзистора с помощью мультиметра, или диоды могут быть легко определены с помощью диодного режима измерителя.
Из-за утечки тока в цепи, когда она выключена, такие части, как конденсаторы или немаркированные резисторы, возможно, придется отсоединить от платы, чтобы найти истинное значение (остальная часть цепи параллельна компоненту, когда клеммы метр).
Таблица размеров
smd pdf

При ремонте неизвестной электронной платы становится очень трудно определить точный тип данного компонента. Размеры корпусов компонентов прямоугольных микросхем Таблица кодов и размеров корпусов микросхем EIA (дюйм) Название Дюймовые размеры IEC (метрическая система) Название Метрические размеры 01005 0.0157 × 0,0079 дюйма 0402 0,4 мм × 0,2 мм 0201 0,024 дюйма × 0,012 дюйма 0603 0,6 мм × 0,3 мм Код продукта Размер, номинальная мощность XGN: 01005 1GE: 0201 2GE: 0402 3GE: 0603 6GE: 0805 8GE: 1206 14: 1210 12: 1812 12Z: 2010 1T: 2512 0,031 Вт 0,05 Вт 0,1 Вт 0,1 Вт 0,125 Вт 0,25 Вт 0,5 Вт 0,75 Вт 0,75 Вт 1 Вт Мощность R. Код маркировки Y Нет Маркировка Значение Маркировка на черной стороне Без маркировки Код допуска сопротивления J 0 Допуск ± Многослойные керамические конденсаторы SMD с 5% перемычкой Серия общего назначения (от 10 до 100 В) NP0, X7R и Y5V Диапазон емкости диэлектрика (NP0 диэлектрик) Диэлектрик NP0 Размер 0402 0603 0805 Номинальное напряжение 10 16 25 50 100 10 16 25 50 100 10 16 25 50 100 Емкость 0.0,018 мкФ (183) D D D D D 0,022 мкФ (223) D D D D D 1. Следовательно, занимаемая площадь, связанная с производственным процессом со всей этой информацией, является важным инструментом для проектирования печатных плат SMD. Из-за небольшого размера большинства SMD-компонентов производители не могут написать полный номер детали на корпусе. Распиновка (таблица) 14. Вместо этого используется код маркировки, обычно состоящий из комбинации из 2 или 3 букв или цифр. В таблице ниже представлены номинальные мощности различных резисторов и их размеры.SOT -89-5 case SMD Semicondutor component s 9.
Организовано по количеству выводов и типу корпуса. Корпус с 6 и более выводами SMD полупроводниковые компоненты 10. Атрибут маркировки SMD-кода 15.
Фактический размер любого резистора зависит от его номинальной мощности. От основной 5% углеродной пленки до 0,1% металлической пленки 25 ppm; от 1/8 Вт до 500 Вт; Размеры SMD 0201 ~ 2512, у нас есть резистор, соответствующий вашим требованиям. У TI есть хорошая диаграмма в формате pdf для своих пакетов микросхем в реальном размере. Помните, что фактический размер может отличаться.Корпуса BGA, DFN и QFN Полупроводниковые компоненты SMD 11.
• Размер: 0204 • Допуск: ± 2% • TCR: -250 ppm / K • Диапазон сопротивления: от 47 Ом до 300 Ом • Номинальная мощность: 0,4 Вт • Специальный продукт для Радиочастотные приложения • Возможность электростатического разряда: 3 кВ, модель человеческого тела • Подходит для SMD-резисторов Beyschlag AUTOMOTIVE GRADE V DE VISHAY INTERTECHNOLOGY, INC.
Чем выше его размер, тем выше мощность, которую он может выдерживать. S-P International опирается на опыт крупнейших мировых поставщиков резисторов, чтобы предложить вам нужную продукцию по разумным ценам.Организовано по количеству выводов и типу упаковки.
Стиль маркировки кода SMD 16.
минимальное расстояние между компонентами, область под SMD, где могут быть проложены дорожки, и требуемая ориентация компонентов во время пайки волной припоя.
8. Это сосредоточено на Texas Instruments, но информация хорошо транслируется между производителями.
Поверхностный монтаж — Размеры и особенности монтажной площадки Керамические конденсаторы (включая 0603, 0402, 0201 и керамические матрицы) Танталовые конденсаторы (включая низкопрофильные и большие размеры (X и E) и размеры R) Алюминиевые конденсаторы (включая D, V , & Размеры корпуса X) от Джима Бергенталя F-2100E 6/00 Electronics Corporation P.О. Компоненты полупроводникового SMD корпуса D-P AK и I-P AK 12. Распределение выводов корпуса 13.
.
У биржевой переменной нет измерения времени, Я все еще буду любить тебя, аккорды, Вход для кредитной карты Hsbc Amanah, Facebook принадлежит Google, Крестьянское хозяйство, Смысл смысла в гуджарати, Палатка для клавиатуры Iris, Морис Саатчи уходит в отставку, Сотрудники миссии Лос-Анджелеса, Переверните Маленького Немо, Дешевый трюк 1980, Новости нигерийской фондовой биржи, Отчет тренера Дона Нельсона, Тревор Ноа Последние новости сегодня, Dell Xps 13 Цена, Саманта Паркингтон на пенсии, Безумный выбор акций, Репутация Тур Концерт, Csu Canvas, Чарли Мунлайт Быстрый и мертвый, Семья Трейси Спиридакос, Redneck Yacht Club Llc, Долорес 3 сезон, Life Of The Party Аккорды Wild Party, Воображаемое на разных языках, 2ne1 Come Back Home Альбом, Chigbo Anunoby Md, Чернокнижник 1989 Cast, Семья Нельсона Джорджа, Тедди Грин Хоккей, Удаление промоушена Asus, Bucketheads — Образец бомбы, Коробка для игры в покер Trixie Dog Activity, С вами Lyrics Elevation Worship, .
No related posts.

Код	Множитель
Z	0.001
Y или R	0,01
X или S	0,1
A	1
B или H	10
C	100
D	1000
E	10000
F	100000

Типы smd-корпусов

smd-код a1

SMD МАРКИРОВКА

Таблица кодировок планарных SMD деталей

Размеры SMD-резисторов. Таблица типоразмеров.

Основные размеры корпусов чип-резисторов

Сокращенная маркировка SMD радиодеталей (marking SMD) | hardware

таблица размеров (типоразмеров) и мощности чипов

Основные типоразмеры резисторов SMD

Подстроечные SMD резисторы

Видео

Пополнение ассортимента SMD индуктивностей TDK

242-31.indd

Таблица цветовых кодов резистора | Код резистора SMD

Цветовой код трехполосного резистора

Четырехполосный цветовой код резистора

Пятиполосный резисторЦветовой код

Шестиполосный резистор Код цвета

Буквенное обозначение допуска для резисторов

Код резистора SMD

Трехзначный код

Четырехзначный код

Серия E

Таблица цветовой кодировки

Возможности финансирования | Управление научной миссии

ННХ31ЗДА015Н 3-х мерный ТМПС

ЛОСОСЬ-3 АО

Geospace Dynamics Constellation Salmon PEA Обязательные NOI для подачи на 23 июня 2021 г.

SIMPLEx AO не ранее апреля 2021 г.

Отставание новых границ до июня 2027 года

Объявления сообщества

Информация о будущем портале архивации принятых рукописей, финансируемых НАСА

Двойной анонимный экспертный обзор

Нет сроков?

Нужна консультация по поводу РОЗ и написания предложения?

Произошла ошибка при настройке пользовательского файла cookie

Настройка вашего браузера для приема файлов cookie

Почему этому сайту требуются файлы cookie?

Что сохраняется в файле cookie?

pcb — Как определить компоненты SMD? (или как определить какой-либо компонент)

smd pdf

0 comments on “Smd таблица: Таблица smd-кодов”

Добавить комментарий Отменить ответ

Рубрики
