Соединитель scotchlok – что это такое и как пользоваться соединителем

что это такое и как пользоваться соединителем

На сегодняшний день существует много способов соединения проводов. Одних только видов клеммников можно насчитать с дюжину. Один из них – скотч-лок. С его с помощью можно быстро врезаться в линию или соединить проводник без паяльника и дорогих инструментов. Среди специалистов есть масса споров, мифов и домыслов об этих изделиях, в связи с этим в этой статье мы рассмотрим, что такое скотчлок и как его можно использовать.

Что это такое

Scotchlok – это зажимные клеммники для соединения токопроводящих жил. Фиксируют жилу путем сжатия в контакте ножевого типа. Корпус скотчлоков диэлектрический и позволяет сделать изолированное соединение.

Обычно выполняется из полипропилена или огнестойкого нейлона (в разных источниках разная информация) внутри него расположен U-образный контакт, который прорезает изоляцию и обеспечивает соединение проводов. Гидрофобный гель, которым наполнен Scotchlock защитит соединений от воздействия влаги, что значительно повышает надежность и долговечность контактов.

Разработка принадлежит компании 3М, которая также известна клеющими растворами, которые используются в светодиодных лентах, изоляцией и другими изделиями. Но скотчлоки делаются и другими брендами, однако фирма 3М встречается чаще остальных.

По принципу действия они похожи на прокалывающие зажимы для провода марки СИП. Отдельные виды скотчлоков также могут создавать ответвительное соединение от линии без снятия напряжения и без её разрыва, такое подключение часто называют «подпараллеливанием».

Монтаж производится в два шага – введение проводника и обжимки. В зависимости от размеров скотч-лока возможно соединение жил сечением от 0.4 до 4 кв. мм в зависимости от конкретной модели.

Виды

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

• Проходные;
• Тупиковые;
• Т-образные.

По количеству проводов, чаще всего это:

• На 2;
• На 3 провода;

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

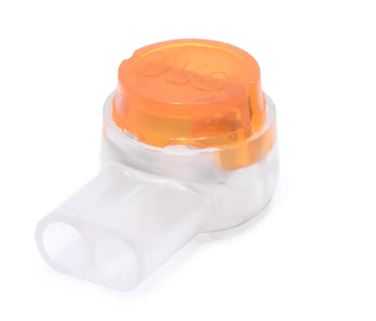

• Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.

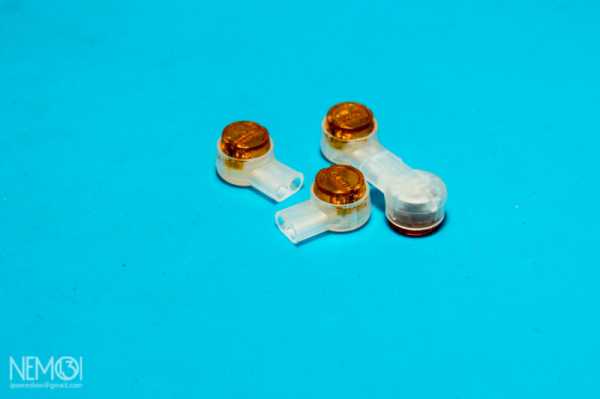

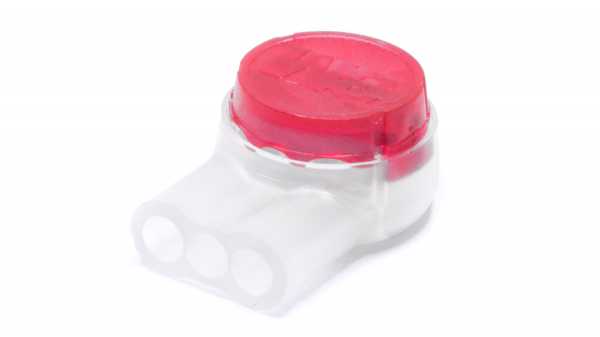

• Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
• Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.

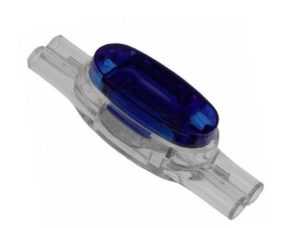

• Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Для больших сечений:

Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.

Особенности использования

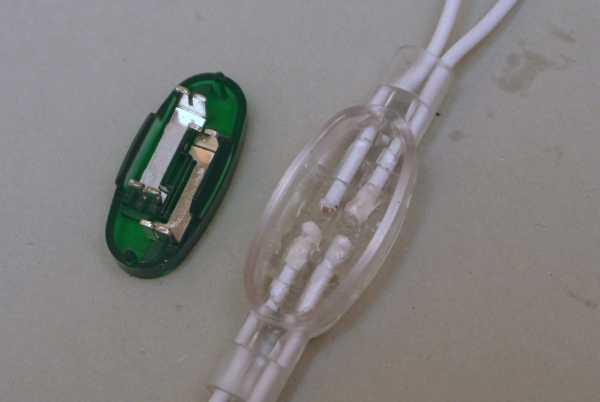

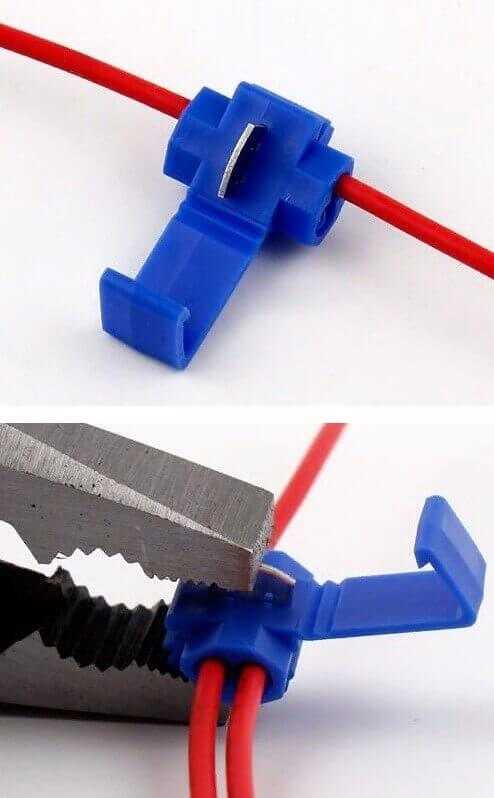

Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

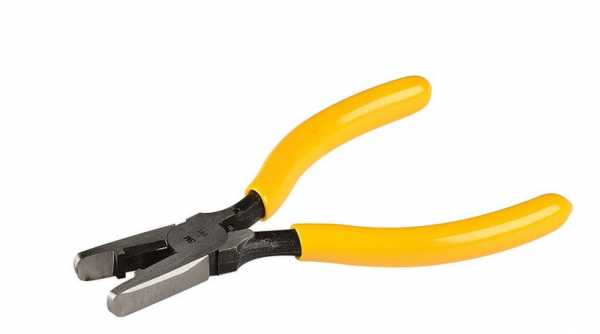

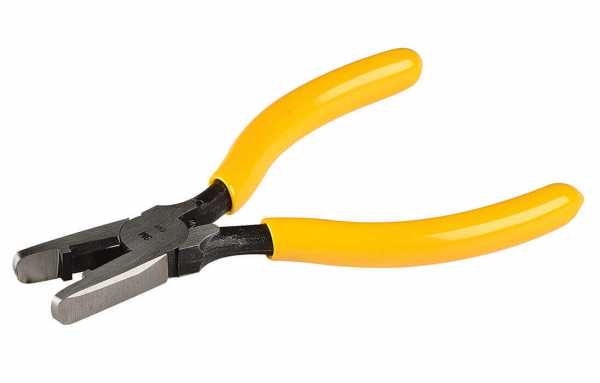

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Сфера применения

Больше всех остальных электромонтеров скотчлоки – это любимый способ соединения монтажников компьютерных и телефонных сетей. Они отлично подходят для слаботочных цепей, например, для витой пары, можно использовать модели UY-2, UR2, UB2A. Таким образом можно организовать ответвления, наращивание и ряд других соединений для сетевого кабеля.

Также их часто используют для низковольтных цепей, например, для автомобильной проводки. С их помощью лучше соединять опять же для слаботочных цепей, например, для врезки в основную проводку сигнализации, систем центрального замка, маломощных колонок и прочего. Пример использования скотчлоков для автомобильной проводки вы видите ниже, так подключена магнитола с нестандартным штекером.

Для силовых проводов лучше не использовать такой вид соединителей, здесь лучше подойдут зажимы типа WAGO, гильзы и другие варианты соединений, например, пайка.

На видео наглядно показано, как пользоваться скотчлоком:

Вот мы и рассмотрели, что собой представляют скотчлоки для соединения проводов и какие виды данных соединителей бывают. Пишите в комментариях ваше мнение о том, какой инструмент использовать или используете вы для таких работ.

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Коннектор Scotchlok UY2 K2 — отличный соединитель проводов, как использовать клеммники скотчлок для витой пары

Сегодня расскажу о может быть очевидной для некоторых людей штуке. Но для меня этот товар оказался полезным открытием.

Речь пойдет о клеммниках, которые в народе называют скотчлок. А также расскажу о том, где они мне пригодились.
Сразу говорю о лоте и покупке. Я лично не покупал эти клеммники. Именно те клеммники что фигурируют в обзоре, были куплены моим товарищем. Он просто отсыпал мне горсточку. Ссылка товарища. Но я тоже заказал себе одну пачку, чтобы были. Если этот момент вас смущает, могу даже поставить п18.
Обратите внимание что цена за лот из 100шт клеммников.
Ну и теперь к предмету обзора.
Сперва информация из интернетов:

Применение соединителей типа скотчлок позволяет просто, быстро и качественно осуществить, как соединение двух проводов, так и ответвление или подпаралеливание провода без зачистки изоляции. Соединители проводов скотчлок, в своей конструкции, имеют U-образный прорезающий изоляцию контакт, позволяют использовать провод сечением от 0,4 до 2,5 мм. и возможность соединения жил различного сечения.
Широкое применение скотчлоки получили в телефонии, где очень часто есть необходимость быстро и аккуратно соединить или сделать ответвление провода.

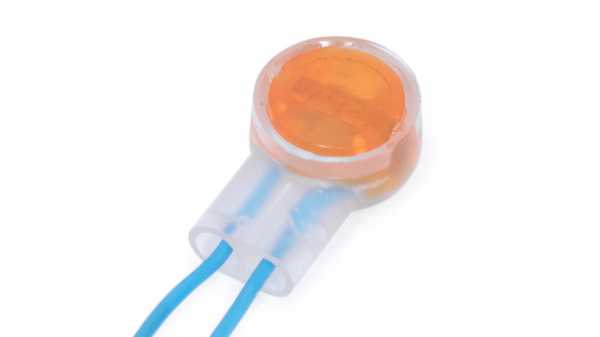

Самым распространенным является скотчлок SL-01/UY-2, предназначенный для соединения двух проводов. Соединитель состоит из корпуса наполненным водоотталкивающим гелем и нажимной кнопки, куда вмонтирован прорезной контакт, позволяющий соединять провода сечением от 0,4 до 0,9 мм.

Характеристики со страницы магазина:

Тип: 2 порта dual Blade
Применимость: для подключения двух телефонных проводов, сигнальных кабелей и других проводников.
Пригодный диаметр провода: 0,4 мм-0,9 мм
Материал: пластиковый корпус, гель наполнен внутри
Цвет: желтый
Для кабелей 0,4-0,9 мм
Утеплитель: 2,08 мм
Стандартный разъем/щипцы
Гель для защиты от влаги
Отлично подходит для соединения телефонных/телекоммуникационных проводов
Соединяет 2 провода с этими
Очень простых в использовании
Посылка включает в себя: 100 шт.

Орфография сохранена

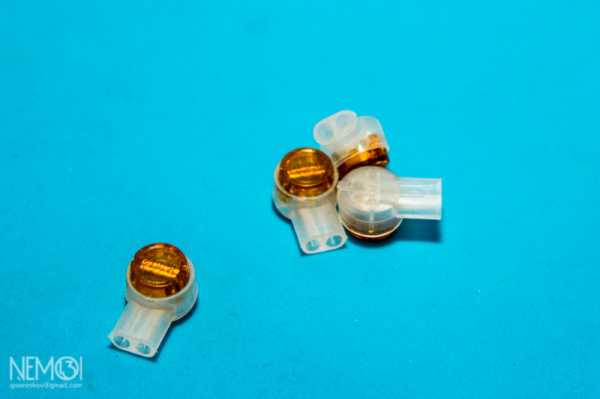

Клеммник представляет собой небольшую пластиковую гильзу с двумя отверстиями и кнопкой зажима:



Размеры:

Внутри под оранжевой крышкой отчетливо видно наличие геля.
Ну и теперь о применении.

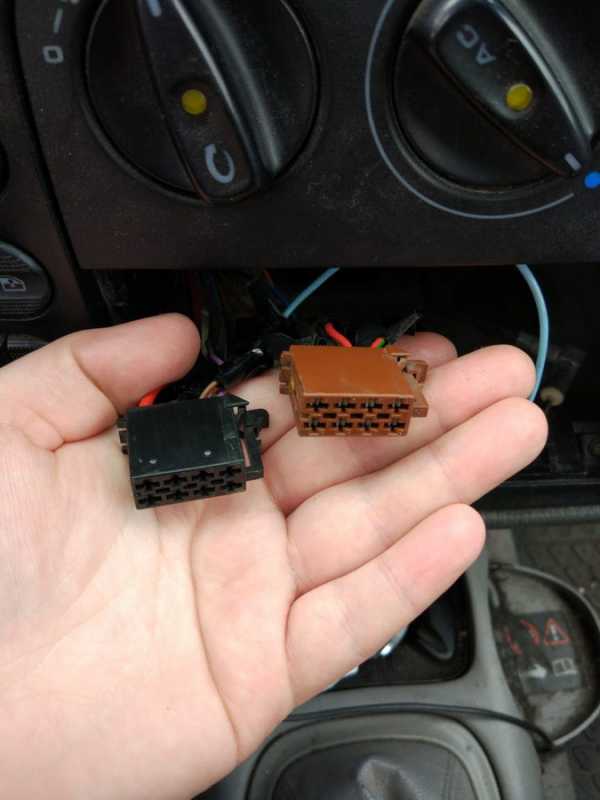

Купил я на днях себе новую магнитолу. Надо подключить. Родные разъёмы, стоящие в машине, не подходят. Надо переделывать. Родные такие:

А в купленной магнитоле Sony такой:

Тут то приходят на выручку клеммники.

Без сожаления откусываю кусачками старый разъём. Потом сажусь и начинаю искать где какой провод. Потому что по-умному надо было сперва пометить каждый провод, а потом уже и откусывать. Но мы простых путей не ищем.
С горем пополам и матами отыскиваю какой провод за что отвечает, засовываю в клеммник, сжимаю обычными пассатижами и получаю надежное соединение, дополнительно заизолированное специальным гелем:


На фото можно заметить, что на проводах снята изоляция. Это проделки предыдущего хозяина машины. Он вместо нормального соединения тупо обрезал изоляцию на проводе и прикрутил к ним провода. А сверху изоленту намотал. Чёрную. Представляете? ЧЁРНУЮ изоленту. Не синюю. Ну что поделать, много чего в машине переделывать под себя и по уму приходится. Минусы бу автотранспорта.

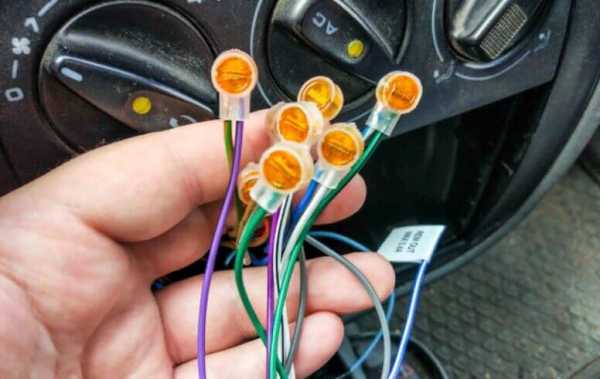

Ну ладно. В итоге магнитола подключена. А вместо пучка страшных скруток имею вот такую красоту:


Всё работает отлично. Музыка играет и радует. Единственный минус этого типа клеммников в том, что они одноразовые. В случае смены магнитолы, мне придется отрезать клеммник и кусок провода.
Еще обратите внимание что эти клеммники предназначены для слаботочки. Ими нельзя соединять силовые провода или провода в розетке. А вот разные провода в машине очень даже можно. Особенно как в моём случае провода магнитолы.
Заключение:
Классная и полезная мелочевка. Выручит там, где никак не подлезть с паяльником, а соединить два провода нужно. Не зря судя по информации из интернета этими клеммниками пользуются разные связисты. Теперь и я оценил удобство. Вставил два раза, сжал, готово. Минимум действий.
Насколько надежно данное соединение браться не берусь. Но учитывая, что крышка имеет защелку, которая после сжатия фиксируется и уже не разжимается, думаю, что держаться должно хорошо даже под воздействием постоянной вибрации в машине.
На этом весь мой миниобзор. Желаю всем хороших выходных и полезных покупок.
P.S. Дабы не развивать холивар, дополню. На клеммники при подключении были соединены только те провода, по которым идёт аудиосигнал. Три провода по которым идёт земля, постоянное питание и питание при включенном зажигании я при подключении всё же спаял и закрыл термоусадочной трубкой.

mysku.ru

Электрические соединители Scotchlok — ОРБИТА-СОЮЗ

Электромонтажнику довольно часто приходится соединять провода между собой.
40 лет назад компания ЗМ первой в мире выпустила соединитель с контактным элементом — Scotchlok UR, воплотивший в себе целый рад оригинальных технических решений, в том числе уникальную конструкцию контактного элемента.

Соединители Scotchlok, среди которых:
— возможность соединения жил различного диаметра,
— увеличенный размер входного отверстия для работы с жилами кабеля сечением от 0,4мм² до 4 мм². Максимальный диаметр изоляции до 4,8 мм.
— двойной контактный элемент и корпус из современного пластика, устойчивого к воздействию химически активных веществ.
— работа с соединителями не требует зачистки изоляции, таким образом, процесс сращивания значительно ускоряется и упрощается.
— соединители обеспечивают высококачественный контакт на весь срок службы кабеля (40 лет эксплуатации).

Простейшим одно­жильным соединителем является Scotchlock UY-2 тупикового типа, служащий для прямого сращивания двух жил телефонного кабеля. Соединитель конструктивно состоит из следующих частей: корпуса, крышки и контактного элемента. Корпус соединителя выполнен из полипропилена прозрачного цвета. Крышка выполнена из полипро­пилена желтого цвета. В нее вмонтирован латунный контактный элемент, обеспечивающий качественное и надежное соединение жил. Предназначен для соединения медных проводников с диамет­рами жил 0,4 … 0,9 мм с бумажной, полиэтиленовой или полихлор­виниловой изоляций без предварительной их зачистки. Общий его вид показан на рис.1.

Рис. 1. Одножильный соединитель UY-2

Соединитель позволяет соединять два проводника с различ­ными диаметрами жил и типами изоляции. Данные соединители рекомендуются использовать для монтажа кабелей малой емкости и для сращивания запасных жил в кабелях большой емкости. Схе­ма соединителя UY-2 показана на рис. 2.

Рис. 2. Схема соединителя UY-2

Монтаж кабелей с использованием одножильного соединителя осуществляется с помощью пресс-клещей E-9Y , обеспечивающих обкусывание и запрессовку проводников.
Пресс-клещи E9Y имеют параллельно двигающиеся губки для опрессовки соединителей и остро заточенные режущие кромки для подравнивания жил. Предназначены для работы со всеми типами соединителей Scotchlock.

Подготовка кабеля к сращиванию выполняется в соответствии с разделами 10.5-10.7 «Общей инструкции по строительству линей­ных сооружений ГТС».

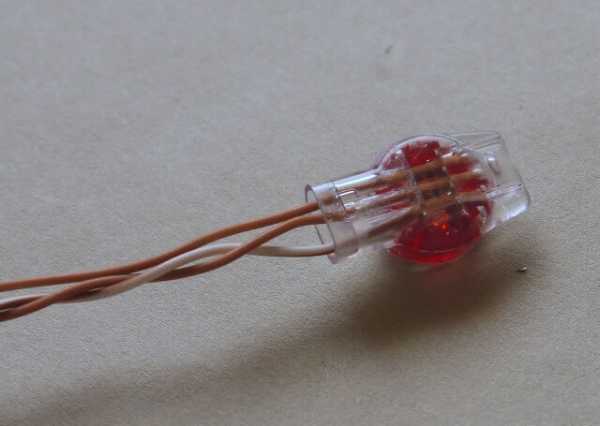

Одожильный соединитель UR2 для разветвления. Соедини­тель тупикового типа, предназначен для прямого разветвительного соединения жил кабелей типа ТП диаметром от 0,4 до 0,9 мм. Име­ет три отверстия для ввода жил и заполнен гидрофобным заполни­телем, предотвращающим проникновение влаги в контакты. ЗМ вы­пускает модификацию UR2 без гидрофобного заполнения — UR2-D.

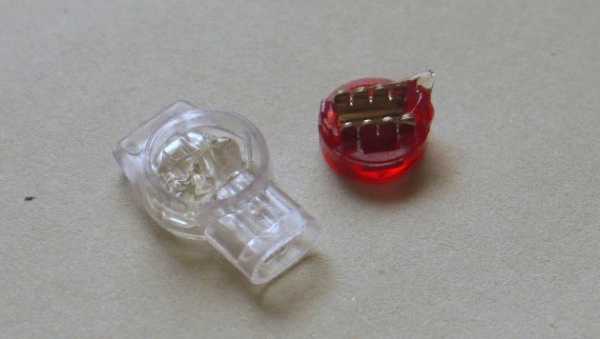

Корпус соединителя прозрачного цвета, а крышка — красного. Схема UR2 показана на рис. 3.

Рис. 3. Схема соединителя UR2

Одножильный соединитель UB2A для подпараллеливания. Соединитель UB2A позволяет произвести подключение к дейст­вующей линии или сделать вставку без перерыва связи. После того как соединитель UB2A надет на жилу, он предварительно опрессовывается руками, что предотвращает соскальзывание соедините­ля с жилы до того момента, когда соединитель будет окончательно опрессован пресс-клещами. Такая конструкция создает дополнитель­ные удобства при работе с соединителем. Простой и удобный в ис­пользовании соединитель UB2A предназначен для работы с жилами кабелей типа ТП с диаметром жил от 0,4 до 0,9 мм. Компания ЗМ вы­пускает модификацию UB2A без гидрофобного заполнения — UB2A-D.
Корпус соединителя белого цвета, а крышка — синего. Схема со­единителя UB2A показана на рис. 4.

Рис. 4. Схема соединителя UB2A

Одножильный соединитель Scotchlock 211 для ремонта. Со­единитель 211 предназначен для замены поврежденного соедине­ния медных жил кабеля (скрутка, соединитель) без перерыва связи. Принцип действия соединителя 211 заключается в следующем: жи­лы заводятся в соединитель 211 сбоку; при опрессовке соедините­ля U-образный контактный элемент создает электрический контакт между жилами, а обрезные ножи отрезают вышедшее из строя ме­сто контакта. Как и в соединителе UB2A, жилы перед опрессовкой могут быть зафиксированы в соединителе 211 предварительной опрессовкой соединителя. Соединитель 211 предназначен для ра­боты с жилами кабелей типа ТП с диаметром жил от 0,4 до 0,9 мм.

Корпус и крышка соединителя желтого цвета. На торцевой части соединителя имеются отверстия для прозвонки жил. Эти отверстия закрываются специальной дверцей. Схема соединителя показана на рис. 5.

Рис. 5.Схема соединителя 211

Колпачковые электрические соединители Scotchlok™

Колпачковые электрические соединители 3М предназначены для соединения скруткой двух или более кабелей/проводов и изоляции соединения. Соединители рассчитаны для использования с медными силовыми кабелями, однопроволочными и многопроволочными, гибкими и жесткими, сечением от 0,5 до 10,0 мм2, на напряжение до 600 В для электропроводки в зданиях и до 1000 В для знаков и осветительных приборов. Рабочая температура 105°С. Соединители сооответствуют стандартам UL, CE и CSA.

Performance Plus O/B+, R/Y+, B/G+

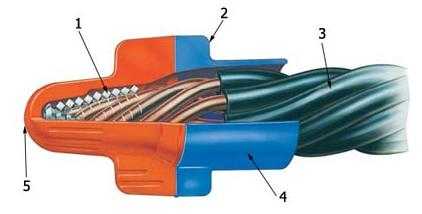

Электрические соединители O/B+, R/Y+, B/G+ – наиболее удоная и эргономичная серия в этой линии изделий. Основное отличие этих соединителей от классической серии — это усовершентсвованная форма пружины, благодаря которой она как бы «вгрызается» в металл проводника, эластичная юбка, которая не трескается и гнется вместе с проводами, а также особый дизайн корпуса, создающий комфортное ощущение при монтаже. Кроме того, эти соединители более универсальны, так как всего лишь три типоразмера O/B+, R/Y+, B/G+ охватывают все наиболее используемые сечения проводов.

1. Внутренняя подвижная пружина с заостренным краем закручивает провода, фиксирует их и создает надежный электрический контакт. За счет расширения и сужения пружины соединитель адаптируется к разным сечениям проводов.
2. Соединитель удобно закручивать благодаря специальным выступам, которые увеличивают вращающий момент.
3. Широкий диапазон сечений проводов. Три типоразмера соединителей O/B+, R/Y+, B/G+ охватывают весь диапазон медных проводов на 600 В.
4. Эластичная юбка обеспечивает дополнительную защиту соединения и облегчает «захват» проводов при монтаже.
5. Гибкий внешний изолятор из самозатухающего термопластичного материала надежно защищает соединение.

Схема соединения

А. Зачистить изоляцию проводов на 13 мм (для O/B+), 19 мм (для R/Y+), 22 мм (для B/G+).
Б. Крепко зажав провода, убедиться, что зачищенные концы выровнены и плотно сжаты. (Провода могут быть в скрученном и нескрученном состоянии). Надеть соединитель на зачищенные концы проводов.
В. Для соединения вращать соединитель по часовой стрелке до момента фиксации.
Г. Для удаления соединения вращать против часовой стрелки.

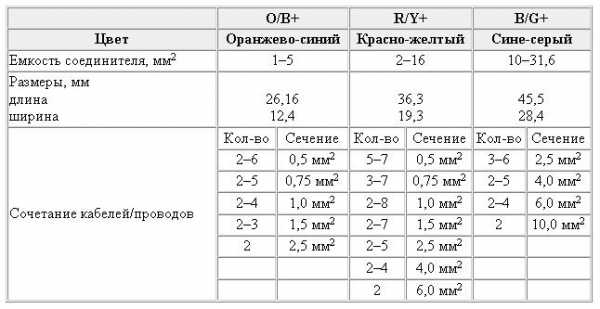

Параметры

os-info.ru

Скотчлок для соединения проводов

При выполнении электромонтажных работ используется множество различных приспособлений, повышающих качество и работоспособность будущих сетей. Среди них широкой популярностью пользуется скотчлок соединитель проводов, применяющийся, в основном для витой пары в слаботочных телекоммуникационных системах. Он обеспечивает исключительно высокую надежность соединений, производимых этим способом.

Общие сведения о скотчлоке

Стандартный изолированный скотчлок по своей сути является пластмассовым стыковочным соединителем. Основной соединительной деталью изделия служат металлические контакты. Одновременно обеспечивается высокая степень изоляции проводов, значительно повышающая надежность соединения.

По сравнению с методом пайки, скотчлок имеет существенные преимущества. Здесь совершенно не нужен паяльник, а качественная герметизация соединений позволяет не применять дополнительную изоляцию. Основным положительным качеством является простота данного приспособления. Провода легко вставляются в разъем и фиксируются снизу плоскогубцами. Такие простые и быстрые действия позволяют сэкономить время, что очень важно при больших объемах работ. Дополнительная изоляция обеспечивается специальным гелем, надежно защищающим от влаги.

Существуют различные типы этого соединения. С помощью скотчлока создается надежное, простое и безопасное соединение. Скотчлок используется с медными проводами, медным прокатом и проводами с нанесенным полимерным покрытием.

Использование скотчлоков

Каждый скотчлок является электрическим соединителем, в котором установлен врезной контакт. Эти изделия применяются при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и в других слаботочных линиях.

С помощью скотчлока осуществляется соединение между собой двух проводов, максимальный диаметр жил у которых составляет 0,4 мм. Здесь не нужна предварительная зачистка изоляции. Достаточно нажатия красной кнопки, приводящей в действие контактную пластину. Под ее воздействием происходит прорезка изоляции проводов и их последующее соединение путем внедрения в медную часть. Фактически, это пружинный ножевой контакт специальной конструкции. Далее, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта.

Места контактов сразу же попадают под защиту водоотталкивающего геля, размещенного внутри скотчлока. Таким образом, обеспечивается герметичность всей зоны, где находятся контакты. Постепенно происходит диффузия, надежно соединяющая холодным способом контакт и провод.

Данное соединение применяется в случае необходимости сделать отвод провода от основной магистрали и надежно заизолировать соединение. Скотчлок соединитель проводов рассчитан на работу с различными кабелями.У них может быть сколько угодно жил, и любая степень гибкости или жесткости. Существуют специальные конструкции скотчлоков, позволяющие применять их в обычных электрических сетях. В этом случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции, диаметр может доходить до 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях это значение составляет 1000 вольт. Такие скотчлоки применяются для монтажа электрических сетей в жилых домах.

Полипропиленовый корпус скотчлока обладает высокой устойчивостью к воздействию растворителей и различных химических веществ. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтажные работы с применением скотчлоков выполняются обычными плоскогубцами.

electric-220.ru

Клемники Scotchlok. Они же скочлок, они же UY2 K2 разъем. А также моя история их применения

• Цена: 2.2$ за 100шт.

Сегодня расскажу о может быть очевидной для некоторых людей штуке. Но для меня этот товар оказался полезным открытием.
Речь пойдет о клеммниках, которые в народе называют скотчлок. А также расскажу о том, где они мне пригодились.
Сразу говорю о лоте и покупке. Я лично не покупал эти клеммники. Именно те клеммники что фигурируют в обзоре, были куплены моим товарищем. Он просто отсыпал мне горсточку. Ссылка товарища. Но я тоже заказал себе одну пачку, чтобы были. Если этот момент вас смущает, могу даже поставить п18.
Обратите внимание что цена за лот из 100шт клеммников.
Ну и теперь к предмету обзора.
Сперва информация из интернетов:

Применение соединителей типа скотчлок позволяет просто, быстро и качественно осуществить, как соединение двух проводов, так и ответвление или подпаралеливание провода без зачистки изоляции. Соединители проводов скотчлок, в своей конструкции, имеют U-образный прорезающий изоляцию контакт, позволяют использовать провод сечением от 0,4 до 2,5 мм. и возможность соединения жил различного сечения.
Широкое применение скотчлоки получили в телефонии, где очень часто есть необходимость быстро и аккуратно соединить или сделать ответвление провода.
Самым распространенным является скотчлок SL-01/UY-2, предназначенный для соединения двух проводов. Соединитель состоит из корпуса наполненным водоотталкивающим гелем и нажимной кнопки, куда вмонтирован прорезной контакт, позволяющий соединять провода сечением от 0,4 до 0,9 мм.

Характеристики со страницы магазина:

Тип: 2 порта dual Blade
Применимость: для подключения двух телефонных проводов, сигнальных кабелей и других проводников.
Пригодный диаметр провода: 0,4 мм-0,9 мм
Материал: пластиковый корпус, гель наполнен внутри
Цвет: желтый
Для кабелей 0,4-0,9 мм
Утеплитель: 2,08 мм
Стандартный разъем/щипцы
Гель для защиты от влаги
Отлично подходит для соединения телефонных/телекоммуникационных провод

mysku.me

Клеммники: Соединение слаботочных цепей на CS-CS.Net: Лаборатория Электрошамана

Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».

То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)

Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.

Немного о витой паре и кабелях

Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?

Соединители ScotchLock (Ско(т)чЛок)

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.



При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.



Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.

Плинты

Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂



Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.



А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!



Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?

UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.

Использование плинтов для расключения телефоной линии на несколько розеток

А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.



Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.

Одиночные соединители для RJ-45 и RJ-12

Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.



Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

cs-cs.net

Скотчлок, назначение, особенности применения, виды

Скотчлок поможет соединять провода без потребности в сложных инструментах и паяльниках. Профессиональные электрики иногда кардинально расходятся в оценке подобных изделий. А мы попытаемся с предельной объективностью выяснить особенности этого клеммника и некоторые нюансы его использования.

Что такое скотчлок

Термином Scotchlok обозначаются предназначенные для соединения жил в проводниках клеммники зажимной конструкции. Контакт ножевого вида служит местом, где жила надежно фиксируется методом сжатия. Соединение относится к участкам с надежной степенью изолированности благодаря применению материалов для изготовления корпуса с диэлектрическими характеристиками.

Качественный скотчлок — соединитель изготавливается из нейлона с противовоспламеняющими свойствами или полипропиленовой массы. Процесс соединения жил проводов обеспечивается наличием прорезающего изоляционный слой оригинального контактного элемента, выполненного в форме литеры U и располагающегося во внутренней части изделия. Наполняющий Scotchlok гидрофобный гель будет оптимальным способом предохранения зон соединений от проникновения влаги. Это позволяет значительно повысить сроки безаварийной эксплуатации контактов.

На рынке особой популярностью пользуются образцы известной торговой марки ЗМ. Кроме клеммников бренд производит и качественные клеящие растворы, входящие состав изоляционных и светодиодных лент. Несмотря на выпуск соединителей и другими брендами, именно продукция ЗМ остается лучшей по мнению специалистов и рядовых потребителей.

Принцип действия практически идентичен конструкции используемых для проводов марки СИП прокалывающих зажимов. Некоторые модели применяются для специфичного подключения, называемого «подпараллеливанием» – это образование без потребности в снятии напряжения ответвительных от линии соединений.

Ведение проводника и обжимка – два главных этапа монтажа. Габариты скотчлока дают возможность работы с жилами поперечного сечения в диапазоне от 0,4 до 4 кв. мм.

Основные виды

Практически для любой ситуации электромонтеры смогут подобрать нужный вариант из обширного ассортимента модификаций продукции ЗМ Scotchlok.

Основные типы соединителей – это Т-образные, тупиковые и проходные устройства. Количество проводов обычно составляет 2 или 3.

Встречается скотчлок — соединитель проводов с наличием гелевого защитного наполнения или без него. Практически каждая из рассматриваемых моделей выпускается в двух указанных исполнениях. Примером может быть заполненный гелем UB2A и его стопроцентный аналог UB2A-D без геля.

Ознакомимся с образцами наиболее распространенных на практике образцов.

Для работы с малыми сечениями:

• соединитель с гелем для пары жил с параметрами сечения 0,4-0,9 мм Scotchlok UY-2. Габариты входного отверстия делают возможным применение провода с диаметром по внешней изоляции в 2,08 мм;
• удобный вариант выполнить разветвление линии – использование тройной модели UR Такой способ идеально подходит для работы с тремя проводниками с сечением в пределах от 0,4 до 0,9 мм и наружным диаметром изоляционного слоя в 2,08 мм. Также имеется гелевое наполнение;
• подпараллеливание к основной линии – функциональное назначение UB2A с параметрами проводов, идентичными предыдущему скотчлоку;
• к виду проходных относится модель U1b для токопроводящих жил 0,9-1,3 мм и показателями диаметра изоляции до 3,18 мм.

Для больших сечений применяются:

Как можно убедиться, представленного ассортимента достаточно для большинства случаев, встречающихся на практике.

Особенности применения

Два основных типа устройств, когда выполняется соединение скотчлоком – это нераскрывающиеся клеммники и модификации чемоданной конструкции. Все они снабжены идентичными U-образными контактами, а разница состоит в следующем – все нераскрывающиеся образцы, включая UY-2 и UR2, требуют наличия обжимных клещей особой конструкции с параллельными губками плоского вида.

Но и использование пассатижей также довольно распространенный способ. Модели, относящиеся к чемоданным, сжимаются в открытом положении пор металлическому контакту-скобе.

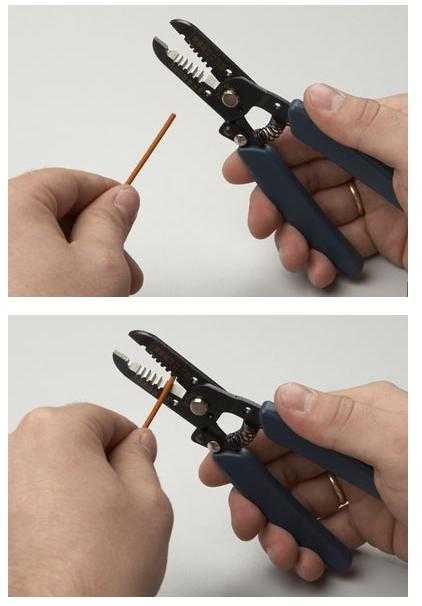

Нет потребности в дополнительной изоляции при заполнении гелем. Выполнение соединения происходит очень просто – в отверстие заводятся ровно обрезанные концы и закладываются в клеммник. А вот при отсутствии геля рекомендуется применить термоусадочную трубку или изоленту.

Обратите внимание на то, чтобы сечения проводников были в пределах допустимого. Токопроводящие жилы повредятся при превышении рекомендуемых параметров и не смогут надежно зафиксироваться при тонких показателях.

Большая вариативность соединений с много- и однопроволочными проводами не допускает монтажа скотчлоков для алюминиевых токопроводников. Происходит быстрое ослабевание контакта из-за большой текучести данного металла.

Область применения

Обычно такая технология соединения популярна среди электромонтеров при работе с телефонными и компьютерными сетями. Подобный метод подойдет для ситуаций с витой парой в слаботочных цепях.

Низковольтная автомобильная проводка – еще один вариант применения при необходимости выполнить врезку в основную линию. На рисунке ниже приведен пример подключения магнитолы с нестандартным штекером при помощи скотчлока.

А вот силовые провода лучше фиксировать другими зажимами – здесь подойдут элементы типа WAGO и пайка.

jelektro.ru

No related posts.
