38. Средства защиты о поражения электрическим током

I. В процессе эксплуатации электроустановок возникают условия, при которых, несмотря на самое совершенное конструктивное исполнение установок, не обеспечивается безопасность работающего, и поэтому требуется применение специальных средств защиты. К ним относятся приборы, аппараты, переносимые и перевозимые приспособления. Служащие для защиты персонала, работающего в электроустановках, от поражения электрическим током, электрического поля, продуктов горения, падения с высоты и т.п. Эти средства не являются конструктивными частями электроустановок; они дополняют ограждения; блокировки, сигнализацию, заземление, зануление и другие стационарные устройства.

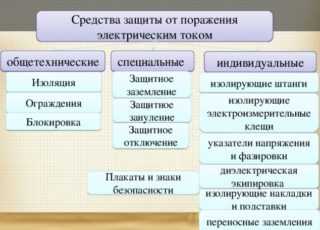

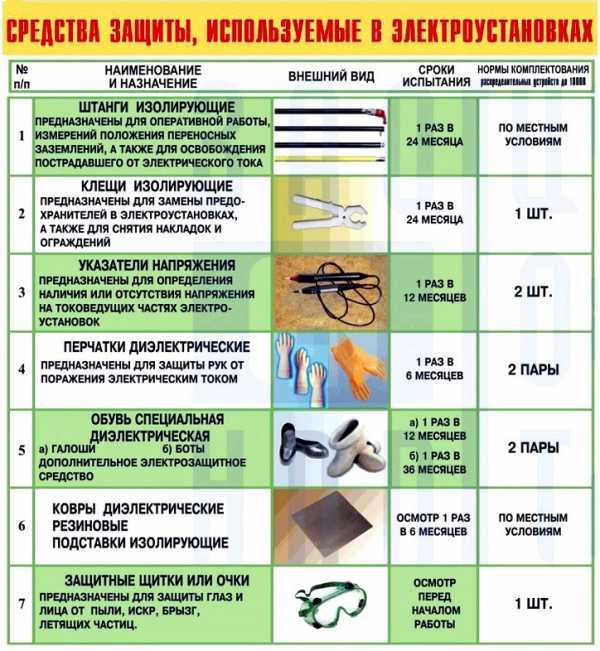

Средства защиты, применяемые в электроустановках, могут быть условно разделены на четыре группы: изолирующие, ограждающие, экранирующие и предохранительные. Первые три группы предназначены для защиты персонала от поражения электрическим током и вредного воздействия электрического поля и называются электрозащитными средствами (ГОСТ 12.1.009-76).

Изолирующие электрозащитные средства. Изолируют человека от токоведущих частей, а также от земли.

Ограждающие электрозащитные средства предназначены для временного ограждения токоведущих частей, к которым возможно случайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных операций с коммутационными аппаратами. К ним относятся временные переносные ограждения-щиты и ограждения-клетки, изолирующие накладки, временные переносные заземления и предупредительные плакаты.

Экранирующие электрозащитные средства служат для исключения вредного воздействия на работающих электрических полей промышленной частоты. К ним относятся индивидуальные экранирующие комплекты (костюмы с головными уборами, обувью и рукавицами), переносные экранирующие устройства (экраны) и экранирующие тканевые изделия (зонты, палатки и т.п.).

Предохранительные средства защиты предназначены для индивидуальной защиты работающего от вредных воздействий неэлектрических факторов – световых, тепловых и механических, а также от продуктов горения и падения с высоты. К ним относятся защитные очки и щитки, специальные рукавицы из трудновоспламеняемой ткани, защитные каски, противогазы, предохранительные монтерские пояса, страховые канаты, монтерские когти.

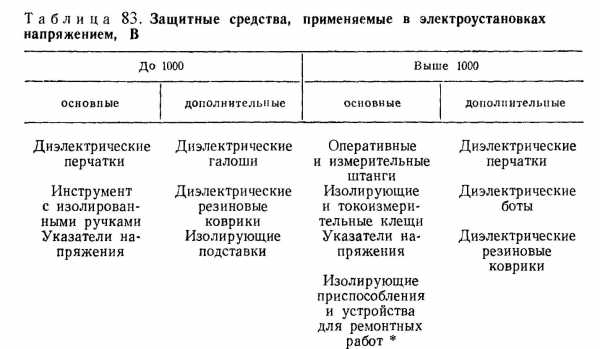

Изолирующие электрозащитные средства делятся на основные и дополнительные.

Основные изолирующие электрозащитные средства обладают изоляцией, способной длительно выдерживать рабочее напряжение электроустановки, и поэтому ими разрешается касаться токоведущих частей, находящихся под напряжением.

Дополнительные электрозащитные средства не обладают изоляцией, способной выдерживать рабочее напряжение электроустановки, и поэтому они не могут служить защитой от поражения током. Их назначение – усилить защитное действие основных изолирующих средств, вместе с которыми они должны применятся.

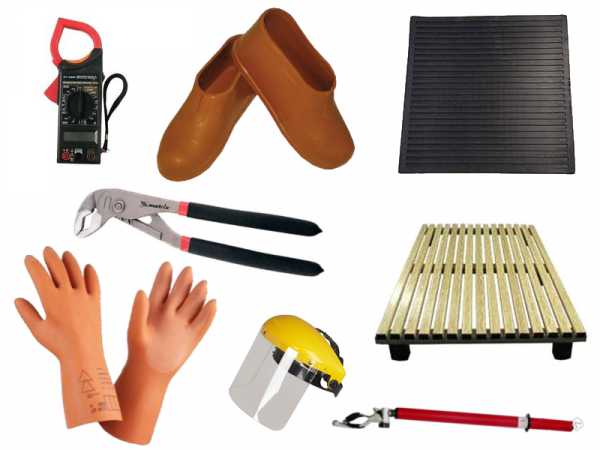

К основным электрозащитным средствам относятся:

в электроустановках до 1000 В.

диэлектрические перчатки;

изолирующие штанги;

изолирующие и электроизмерительные клещи;

слесарно-монтажный инструмент с изолирующими рукоятками;

указатели напряжений.

в электроустановках выше 1000 В.

изолирующие штанги;

изолирующие и электроизмерительные клещи;

указатели напряжений;

средства для ремонтных работ под напряжением выше 1000 В.

К дополнительным электрозащитным средствам относятся:

в электроустановках до 1000 В.

диэлектрические галоши;

диэлектрические ковры;

изолирующие подставки.

в электроустановках свыше 1000 В.

диэлектрические перчатки;

диэлектрические боты;

диэлектрические ковры;

изолирующие подставки;

диэлектрические прокладки и колпаки.

2. Назначение устройства и правила применения.

2.1. Изолирующие штанги.

Назначение. Изолирующая штанга представляет собой стержень, изготовленный из изоляционного материала, которым человек может касаться частей электроустановки, находящихся под напряжением без опасности поражения током. Штанга является основным изолирующим электрозащитным средством, т.е. она может длительно выдерживать рабочее напряжение установки. Штанги применяются в установках всех напряжений. В зависимости от назначения штанги делятся на четыре вида:

а) оперативные (ТИП ШО-10У1, ШО-35У1, ШР-110У1, где ШО – штанга оперативная, цифры означают рабочее напряжение в кВ). Применяются для операций с однополюсными разъединителями и наложения временных переносных защитных заземлений, для снятия и постановки трубчатых предохранителей (ШР-110У1), проверки отсутствия напряжения и других аналогичных работ.

б) измерительные (тип ШИ-35/110У1, ШИ-220У1). Предназначены для измерений в электроустановках находящихся в работе (проверка распределения напряжения по изоляторам гирлянды, определения сопротивления контактных соединений на проводах и т.п.).

в) ремонтные. Служат для производства ремонтных и монтажных работ вблизи токоведущих частей, находящихся под напряжением, или непосредственно на них: очистки изоляторов от пыли, присоединение к проводам потребителей, обрезки веток деревьев в непосредственной близости от проводов и т.п. Примером может служить штанга ШПК-10 для прокола кабеля. Она предназначена для проверки отсутствия напряжения на кабеле до 10 кВ при ремонтных работах путем прокалывания его до токоведущих жил с целью предотвращения поражения электрическим током персонала в случае наличия напряжения на кабеле.

г) универсальные (тип ШОУ-15, ШОУ-35, ШОУ-110). Конструкция их позволяет выполнять различные операции, в том числе многие из тех, для которых предназначены оперативные штанги.

Конструкция – каждая штанга имеет три основные части: рабочую, изолирующую и рукоятку.

Рабочая часть обуславливает назначение штанги. Она может иметь самое разнообразное устройство от простого металлического крючка (кольца) у штанг, предназначенных для управления разъединителями, до сложного прибора у измерительных штанг.

Изолирующая часть служит для изоляции человека от токоведущих частей, т.е. обеспечивает его безопасность. Она выполняется из трубок диаметром 30-40 мм из бакелита, стеклопластика и других пластиков, а также деревянные стержни, пропитанные высыхающими маслами (льняными, конопляными и др.). Длина изолирующей части штанги должна быть такой, чтобы исключить опасность перекрытия ее до поверхности при наибольших возможных напряжениях, воздействующих на штангу. Наименьшая длина изолирующей части штанги зависит от напряжения электроустановки и определяется согласно ГОСТ 20494-75ю.

Рукоятка предназначена для удерживания штанги руками. Как правило, оно является продолжением изолирующей части штанги и отделяется от нее ограничительным кольцом.

Правила пользования. Штанги следует применять в закрытых электроустановках. На открытом воздухе их использование допускается только в сухую погоду. Операцию штангой может производить только квалифицированный персонал, обученный этой работе. Как правило, при этом должен присутствовать второй человек, который контролирует действие оператора и при необходимости может оказать ему помощь. При работе штангой необходимо надевать диэлектрические перчатки. Без перчаток можно работать лишь в установках до 1000 В. При работе нельзя касаться штанги выше ограниченного кольца. Периодичность электрических испытаний штанг (кроме измерительных) – 1 раз в 24 месяца, измерительных в сезон измерений 1 раз в 3 месяца, но не реже 1 раза в 12 месяцев.

2.2. Изолирующие клещи.

Назначение изолирующих клещей – выполнение операций под напряжением с предохранителями, установка и снятие изолирующих накладок и т.п. работы. Применяют клещи в установках до 35 кВ включительно.

Конструкция клещей различны, но во всех случаях они имеют три основные части: рабочую часть, или губки, изолирующую часть и рукоятки. Размеры рабочей части не нормируются. Однако у металлической рабочей части размеры должны быть возможно меньше, чтобы исключить случайное замыкание токоведущих частей между собой или на заземленные детали. Длина изолирующей части для электроустановок до 1000 В не нормируется и определяется удобством работы с ними, а свыше 1000 В определяется рабочим напряжением установки.

Правила пользования. Изолирующие клещи можно применять в закрытых электроустановках, а в открытых только в сухую погоду. В электроустановках выше 1000 В работающий должен иметь на руках диэлектрические перчатки, а при снятии и установке предохранителей под напряжением – защитные очки. Периодичность электрических испытаний клещей – 1 раз в 24 месяца.

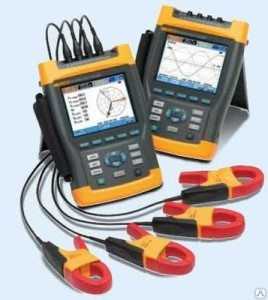

2.3. Электроизмерительные клещи.

Назначение. Электроизмерительные клещи предназначены для измерения электрических величин – тока, напряжения, мощности и др. – без разрыва токовой цепи и нарушения ее работы. Наибольшее распространение получили амперметры переменного тока, которые обычно называют токоизмерительными клещами. Они применяются в установках до 10 кВ включительно.

Конструкция. Простейшие токоизмерительные клещи переменного тока основаны на принципе одновиткового трансформатора тока, первичной обмоткой которого является шина или провод с измеряемым током; а вторичная многовитковая обмотка, к которой подключен амперметр, намотана на разъемный магнитопровод. Для охвата шины магнитопровод раскрывается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Электроизмерительные клещи бывают двух типов: двуручные – для установок 2-10 кВ, операции с которыми проводят двумя руками (тип Ц90), и одноручные для установок до 1000 В, которыми можно оперировать одной рукой (тип Д90, Ц91, Ц5401). Клещи имеют три составные части: рабочую, включающую магнитопровод, обмотки и измерительный прибор; изолирующую от рабочей части до упора; рукоятки – от упора до конца клещей. У одноручных клещей изолирующая часть служит одновременно рукояткой. Раскрытия магнитопровода осуществляется с помощью нажимного рычага.

Правила пользования. Электроизмерительные клещи можно применять в закрытых электроустановках, а в сухую погоду – в открытых. Измерение клещами допускается производить на изолированных токоведущих частях (провод, кабель), так и на неизолированных (шины и др.). При измерениях в установке выше 1000 В оператор должен пользоваться диэлектрическими перчатками. Ему запрещается наклоняться к прибору для отсчета показаний. При этом должно присутствовать второе лицо. Периодичность электрических испытаний электроизмерительных клещей 1 раз в 24 месяца.

2.4. Указатели напряжения.

Назначение. Указатель напряжения – это переносной прибор, предназначенный для проверки наличия или отсутствия напряжения на токоведущих частях. Все указатели имеют световой сигнал, загорание которого свидетельствует о наличии напряжения. Указатели бывают для установок до 1000 В и выше.

Указатели напряжения для электроустановок до 1000 В делятся на двухполюсные и однополюсные. При работе двухполюсными указателями требуются прикосновение к двум частям электроустановки, между которыми необходимо определить наличие или отсутствие напряжения. Принцип их действия – свечение неоновой лампы или лампы накаливания (мощностью не более 10 Вт) при протекании через нее тока, обусловленного разностью потенциалов между двумя частями электроустановки.

Для ограничения тока через неоновую лампу включается последовательно с ней резистор. Промышленность выпускает достаточный ассортимент 2-х полюсных указателей напряжений (УНН-10, IУ-1, МИН-1, ПИН-90, ИН-92 – имеет стрелочный прибор).

При работе однополюсными указателями требуется прикосновение лишь к одной, испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцами руки создает контакт с цепью указателя. Эта связь обусловлена в основном емкостью человек – земля. При этом ток не превышает 0,6 мА. Изготавливаются однополюсные указатели обычно в виде авторучки, в корпусе которой выполненном из изоляционного материала и имеющим смотровое отверстие, размещены последовательно включенные сигнальная лампа и резистор. На нижнем конце укреплен металлический контакт – наконечник (обычно в виде отверстия), а на верхнем – плоский металлический контакт, которого пальцем касается оператор. Однополюсный указатель можно применять только в установках переменного тока, поскольку при постоянном токе его лампочка не горит и при наличии напряжения. Выпускаются такие указатели как ИН-91, ИН-110-380.

При использовании указателями напряжений до 1000 В можно обходиться без дополнительных электрозащитных средств.

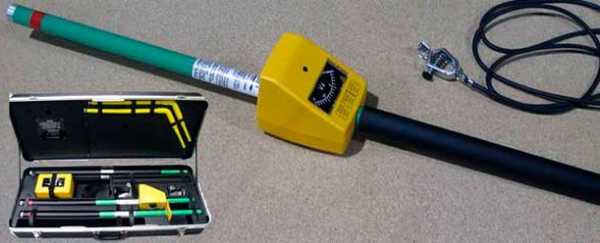

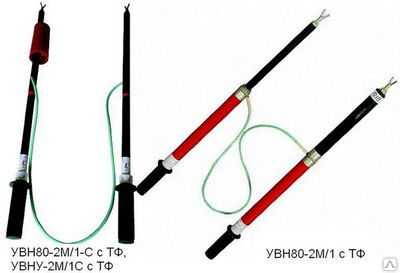

Указатели для электроустановок выше 1000 В, называемые указателями высокого напряжения (УВН), действуют по принципу свечения неоновой лампы при протекании через нее емкостного тока. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

Конструкции указателей различны, однако всегда УВН имеют три основные части: рабочую, состоящую из конденсаторной трубки (конденсатора), сигнальной неоновой лампы, контакта – наконечника; изолирующую – обеспечивающую изоляцию оператора от токоведущих частей и представляющую собой трубку из изоляционного материала, рукоятку, предназначенную для удерживания указателя рукой и являющейся обычно продолжением изолирующей части. Наименьшие допустимые размеры указателей высокого напряжения установлены ГОСТ 20493-75 в зависимости от напряжения установки.

При использовании УВН необходимо надевать диэлектрические перчатки. Каждый раз перед применением УВН необходимо произвести его наружный осмотр, чтобы убедится в отсутствии внешних повреждений, и проверить исправность его действия приближением его наконечника к токоведущим частям, заведомо находящимся под напряжением.

Указатели запрещается заземлять, так как они без заземления обеспечивают достаточно четкий сигнал; к тому же заземляющий провод может, прикоснувшись к токоведущим частям, явиться причиной несчастного случая.

Выпускаются УВН следующих типов: УВН-80М, УВН-10 (до 10 кВ), УВН-90 (35-110 кВ), УВНУ (до 10 кВ). Периодичность электрических испытаний: 1 раз в 12 месяцев.

2.5. Инструмент слесарно-монтажный с изолирующими рукоятками.

Назначение инструмента – выполнение работ на токоведущих частях, находящихся под напряжением до 1000 В. Изолированные рукоятки инструмента должны быть длиной не менее 10 см и иметь упоры-утолщение изоляции, препятствующие соскальзыванию и прикосновению руки работающего к неизолированным металлическим частям инструмента; у отверток изолируется не только рукоятка, но и металлический стержень на всей его длине до рабочего острия.

Правила пользования. При работе инструментом с изолирующими рукоятками на токоведущих частях, находящихся под напряжением, работающий должен иметь на ногах диэлектрические галоши, либо стоять на изолирующей подставке или диэлектрическом ковре; он должен быть в одежде с опущенными рукавами. Диэлектрические перчатки при этом не требуются. Находящиеся под напряжением соседние токоведущие части, к которым возможно случайное прикосновение, должны быть ограждены изолирующими накладками, электрокартоном и т.п. Работа должна производиться в присутствии второго лица. Периодичность электрических испытаний: 1 раз в 12 месяцев.

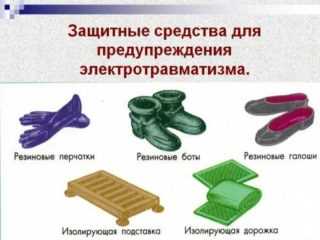

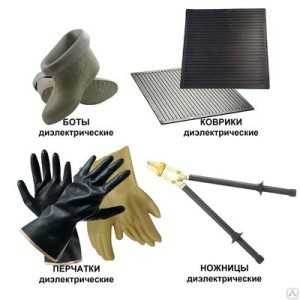

2.6. Диэлектрические перчатки, галоши, боты, сапоги и ковры.

Среди средств, защищающих персонал от поражения током, наиболее широкое распространение имеют диэлектрические перчатки, галоши, боты, ковры, а в последнее время и сапоги. Их изготавливают из резины специального состава, обладающей высокой электрической прочностью и хорошей эластичностью.

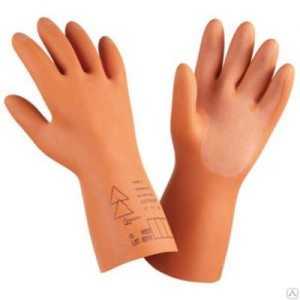

2.6.1. Диэлектрические перчатки применяются в электроустановках до 1000 В как основное изолирующее средство при работах под напряжением, а в электроустановках выше 1000 В – как дополнительное электрозащитное средство при работах с помощью основных изолирующих электрозащитных средств (штанг, УВН, клещей и т.п.). Кроме того, перчатки используются без применения других электрозащитных средств при операциях с ручными приводами разъединителей, выключателей и другой аппаратуры напряжением выше 1000 В.

Перчатки следует надевать на полную их глубину, натягивая раструб на рукав одежды. Недопустимо завертывать края перчаток или спускать поверх них рукава одежды. Перед применением перчаток следует проверить наличие проколов путем скручивания их в сторону пальцев. Периодичность электрических испытаний: 1 раз в 6 месяцев.

2.6.2. Диэлектрические галоши, боты, сапоги применяют как дополнительные электрозащитные средства в закрытых, в сухую погоду и в открытых электроустановках при операциях, выполняемых с помощью основных электрозащитных средств. При этом боты можно использовать в электроустановках любого напряжения, а галоши – только в электроустановках до 1000 В включительно.

Кроме того, диэлектрические галоши и боты используют в качестве защиты от напряжения шага в электроустановках любого напряжения. Диэлектрические галоши и боты надевают на обычную обувь, которая должна быть чистой и сухой.

В настоящее время промышленность изготавливает также диэлектрические сапоги, являющиеся, как и диэлектрические галоши, дополнительными электрозащитными средствами в электроустановках до 1000 В и средством защиты от напряжения шага в электроустановках любого напряжения. Диэлектрические галоши выпускаются женские (размеры 2-6) и мужские (размеры 7-14), диэлектрические боты (размеры 10-16) и сапоги (размеры 39-47). В отличие от бытовых они не имеют лакового покрытия. Периодичность электрических испытаний диэлектрических галош – 1 раз в 12 месяцев, диэлектрических бот – 1 раз в 36 месяцев.

2.6.3. Диэлектрические ковры применяют при обслуживании электрооборудования в помещениях с повышенной опасностью и особо опасных по условиям поражения током. При этом помещения не должны быть сырыми и пыльными. Ковры расстилают на полу перед оборудованием в местах, где возможно соприкосновение с токоведущими частями, находящимися под напряжением до 1000 В. Их применяют также в местах, где производится включение и отключение рубильников, разъединителей, выключателей и других операций с коммутационными и пусковыми аппаратами как до 1000 В так и выше.

В зависимости от назначения и условий эксплуатации ковры изготавливаются двух групп: первая – для работы при температуре от -15° до +40° С, вторая – маслобензостойкие для работы при температуре от –50° до +80° С и имеют размеры от 500х500 до 800х1200 мм при толщине 6 мм. Электрические испытания не проводят, проводится осмотр 1 раз в 6 месяцев.

2.7. Изолирующие подставки.

Назначение подставок — изолировать человека от поля в установках любого напряжения. Применяют их в помещениях с повышенной опасностью и особо опасных по условиям поражения током.

Подставка представляет собой деревянный решетчатый настил размером не менее 50х50 см и высотой не менее 70 мм без металлических деталей, укрепленных на конусообразных фарфоровых или пластмассовых изоляторах, изготавливаемых специально для подставки (тип СН-6).

Подставки применяют при операциях с предохранителями, пусковыми устройствами электродвигателей, приводами разъединителей и выключателей в закрытых электроустановках любого напряжения, если при этом не пользуются диэлектрическими перчатками. В сырых и пыльных помещениях они заменяют диэлектрические ковры. Периодичность электрических испытаний: 1 раз в 12 месяцев.

2.8. Временные переносные заземления.

Назначение. При работах в электроустановках необходимо считаться с возможностью случайного появления напряжения на отключенных токоведущих частях на рабочем месте. Это может быть как по прямой вине персонала, так и по другим причинам. Поэтому при таких работах наряду с мерами, предупреждающими ошибочное включение установки, должны быть принятию меры, исключающие поражение работающего током в случае появления по любой причине напряжения на отключенных токоведущих частях, на которых производятся работы. Основной и наиболее надежной мерой в этом случае является соединение накоротко между собой и заземление всех фаз отключенного участка установки с помощью стационарных заземляющих разъединителей, а там, где их нет – с помощью специальных переносных защитных заземлений. При появлении напряжения на заземленных токоведущих частях возникает ток КЗ между фазами и ток замыкания на землю, который вызывает быстрое отключение установки релейной защиты от источников питания.

Конструкция. Переносное заземление – это один или несколько соединенных отрезков неизолированного медного многожильного провода, снабженных зажимами для присоединения к токоведущим частям и заземляющему устройству. Сечение проводников должно быть не менее 16 мм 2 для установок до 1000 В и не менее 25 мм2 для установок выше 1000 В.

Переносное заземление, применяемое для снятия заряда с токоведущих частей при проведении электрических испытаний электрооборудования должно иметь сечение не меньше 4 мм2.

Правила пользования. Во избежание ошибок, ведущих к несчастным случаям и авариям, наложение переносимого заземления на токоведущие части производят сразу после проверки отсутствия напряжения на этих частях. При этом должен соблюдаться следующий порядок. Сначала присоединяют к земле заземляющий проводник переносного заземления, затем указателем напряжения проверяют отсутствие напряжения на заземляемых токоведущих частях, после чего зажимы закорачивающих проводников переносного заземления с помощью изолирующей штанги накладывают на токоведущие части и закрепляют на них этой же штангой или непосредственно руками в диэлектрических перчатках. В установках до 1000 В штангу можно не применять и наложение переносного заземления производить в диэлектрических перчатках в указанном порядке.

Снятие заземлений выполняют в обратном порядке.

2.9. Временные переносные ограждения.

Назначение: защита персонала, работающего в электроустановках, от случайного прикосновения и приближения на опасное расстояние к токоведущим частям, находящимся под напряжением; ограждение проходов в помещениях, в которых вход работающим запрещен; предотвращение включения аппаратов.

Ограждениями являются специальные щиты, ограждения – клетки, изолирующие накладки, изолирующие колпаки и т.п.

2.9. Временные переносные ограждения.

Назначение: защита персонала , работающего в электроустановках, от случайного прикосновения и приближения на опасное расстояние к токоведущим частям, находящимся под напряжением; ограждение проходов в помещениях, в которых вход работающим запрещен; предотвращение включения аппаратов.

Ограждениями являются специальные щиты, ограждения – клетки, изолирующие накладки, изолирующие колпаки и т.п.

2.9.1. Щиты и ограждения-клетки изготавливают из дерева или других изоляционных материалов без металлических креплений. Сплошные щиты предназначены для ограждения работающих от случайного приближения к токоведущим частям, находящимся под напряжением, а решетчатые для ограждения входов в камеры, проходов в соседние помещения и т.п. Ограждения-клетки используют главным образом при работах в камерах масляных выключателей – при доливке, взятии проб масла и т.п.

2.9.2. Изолирующие накладки – пластины из резины (для установок до 1000 В) или гитенакса, текстолита и т.п. материала (для установок выше 1000 В) – предназначены для предотвращения приближения к токоведущим частям в тех случаях, когда нельзя оградить место работы щитами, в установках до 1000 В накладки применяют также для предупреждения ошибочного включения рубильника.

2.9.3. Изолирующие колпаки изготавливают из резины и применяют в установках напряжением 6-10 кВ для изолирования ножей однополюсных разъединителей, находящихся в отключенном состоянии, в целях предотвращения их ошибочного включения.

2.10. Плакаты и знаки безопасности.

Плакаты и знаки безопасности применяют для запрещения действия с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работ, для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением для разрешения определенных действий и т.п. Плакаты и знаки делятся на предупреждающие, запрещающие, предписывающие и указательные. По характеру применения плакаты и знаки могут быть постоянными и переносными.

Предупреждающий знак выполняется в виде треугольника, окаймленного каймой черного цвета, имеет желтый фон, на котором нанесен знак “молнии” черного цвета. Служит для предупреждения об опасности поражения электрическим током. Имеет смысловое значение: “Осторожно! Электрическое напряжение”. Знак постоянный.

Предупреждающие плакаты. Служат для предупреждения об опасности поражения электрическим током. Имеют прямоугольную форму, черные буквы на белом фоне. Красная кайма. Стрелка красная (ГОСТ 12.4.027-76). Размер 280х120 мм. Пример текста: “Стой. Напряжение”, “Не влезай. Убьет”. Плакаты переносные.

Запрещающие плакаты. Служат для запрещения подачи напряжения. Красные буквы на белом фоне, красная кайма или белые буквы на красном фоне, белая кайма. Размер 240х130 мм. Пример текста: “Не включать. Работают люди”, ”Не включать. Работа на линии”. Плакаты переносные.

Предписывающие плакаты. Служат для указания рабочего места (Работать здесь) или безопасного пути подъема к рабочему месту, расположенному на высоте (Влезать здесь). Плакат квадратный 250х250 мм, белая кайма, белый круг диаметром 200 мм на зеленом фоне, буквы черные внутри круга. Плакаты переносные.

Указательный плакат. Служит для указания о недопустимости подачи напряжения на заземленный участок электроустановки. Размер плаката 240х130 мм, черные буквы на синем фоне “Заземлено”. Плакат переносной.

Выбор необходимых средств защиты регламентируется правилами технической безопасности (ПТБ) при эксплуатации установок, нормами и правилами по охране труда и другими соответствующими нормативно-техническими документами, а также определяются местными условиями на основании требований этих документов.

Средство защиты необходимо хранить и перевозить в условиях, обеспечивающих их исправность и пригодность к употреблению, поэтому они должны быть защищены от увлажнения, загрязнения и механических повреждений.

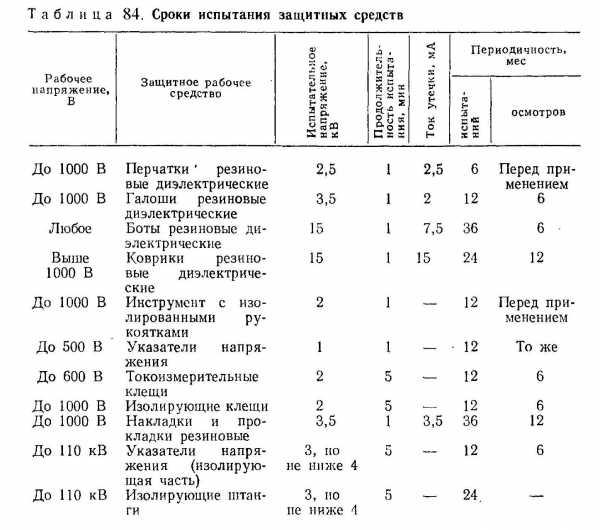

После изготовления и в процессе эксплуатации средства защиты подвергают испытаниям – электрическим, механическим. Результаты испытаний заносятся в специальные журналы, на все защитные средства, прошедшие испытания, должен ставиться штамп.

Общие правила пользования средствами защиты:

1. Электрозащитными средствами следует пользоваться по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны.

2. Основные электрозащитные средства рассчитаны на применение в закрытых установках, в открытых электроустановках и на воздушных линиях – только в сухую погоду.

3. Перед употреблением средств защиты персонал обязан проверить их исправность, отсутствие внешних повреждений, очистить и обтереть от пыли, проверить по штампу срок годности. Нельзя пользоваться защитными средствами, срок годности которых истек.

studfile.net

Средства индивидуальной защиты от поражения электрическим током в 2019 году

Процесс работы с электроустановками, несмотря на имеющиеся в их конструкции системы обеспечения безопасности, несет определенные риски. Именно поэтому в работе с ними следует использовать защиту.

Расскажем в статье, что такое средства индивидуальной защиты при работе в электроустановках, какие существуют средства индивидуальной защиты от электрического тока, в том числе СИЗ для электрика, нормы для их выбора, а также о том, как классифицируются средства индивидуальной защиты от поражения электрическим током.

Классификация

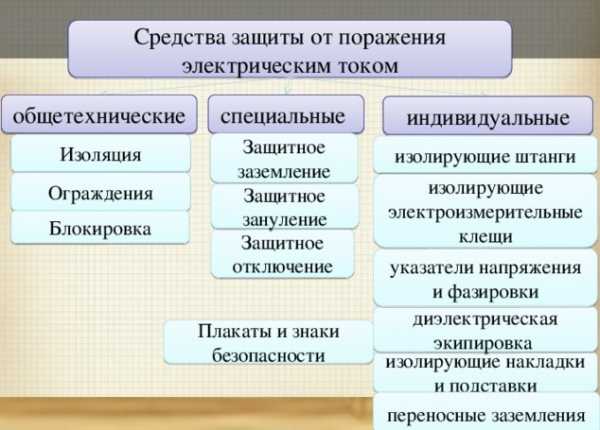

Коллективные и индивидуальные средства защиты в электроустановках подразделяются на общие и индивидуальные. Рассмотрим каждый подробнее.

Общие

В данную группу включены защитные ограждения, плакаты, размещаемые вблизи опасных объектов, заземление, зануление, отключение электрического оборудования.

Ограждать следует токопроводящие открытые части устройств (провода, контакты предохранителей и т. п.).

Заземлять, занулять и отключать необходимо для понижения напряжения или выключения установки, у которой металлический корпус находится под напряжением. Для этого применяют металлические стержни, заглубляемые в землю, трубы с диаметром 25-50 мм и длиной 2-3 м, а также полоски из металла 40×4 мм, размещаемые в земле горизонтально.

Защитное отключение предотвращает электротравму при однофазном замыкании на землю. Оно подлежит применению, когда обеспечить безопасную эксплуатацию путем заземления нет возможности.

Также в эту группу входят плакаты, которые могут быть предостерегающими, запрещающими, напоминающими.

Персональные

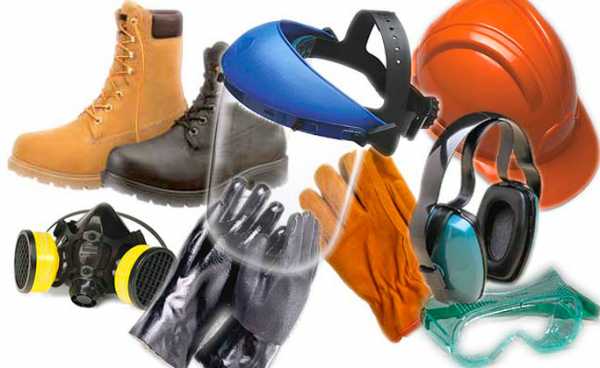

Данные средства индивидуальной защиты (электробезопасность установок, ее обеспечение) состоят из основных и дополнительных.

Основные применяются в работе с приборами напряжением до и более 1000 В. К таким относятся, к примеру, средства индивидуальной защиты электромонтера до 1000 В: изолирующие штанги и клещи, электроизмерительные указатели напряжения, диэлектрические средства индивидуальной защиты (перчатки), слесарно-монтажный инструмент с изолирующими ручками.

Дополнительные дополняют основные. Они могут сберечь от напряжения прикосновения, шагового напряжения. При работе с установками напряженностью до 1000 В к таковым относятся диэлектрические галоши и ковры, изолирующие подставки.

Полный перечень (средства индивидуальной защиты для электрика в том числе) регулируется ГОСТом 12.4.011-89.

Отдельная группа — средства индивидуальной защиты от электромагнитного излучения. В данном случае, помимо сокращения длительности контакта с объектом и удаления от него, используют, к примеру, пропускающие свет металлизированные пленки, наклеиваемые на окно.

По специфике назначения

В зависимости от назначения СИЗ делятся на:

1. Изолирующие. Их задача — изолировать от элементов установки, находящейся под напряжением, а также обеспечить изоляцию от земли в ситуации, когда происходит одновременное касание токоведущих и заземляющих элементов. В установках до 1000 В применяют диэлектрические перчатки, клещи для измерения тока и замены предохранителей, слесарно-монтажный инструмент, оборудованный изолирующими рукоятками, указатели напряжения и клещи токоизмерения. Помимо названных, используют изолирующие лестницы и вышки. Дополнительно используют коврики, диэлектрические галоши, подставки с фарфоровыми изоляторами.
2. Ограждающие. Их роль — временно оградить токоведущие части, находящиеся под напряжением: барьеры, щиты, ограждения в виде клеток. Дополнительно применяют страхующие канаты, когти, предохранительные пояса, рукавицы, защитные очки, специальные костюмы.

Как правильно выбрать

Выбор средства индивидуальной защиты в электроустановках зависит от условий трудовой деятельности при работе с ними. В их перечень включены различные аппараты, приборы и устройства, которые можно переносить или перевозить и которые защищают сотрудников от поражений электричеством, электромагнитным полем и т. п.

При выборе средства индивидуальной защиты электрика необходимо учитывать следующее:

• подбор размера диэлектрических перчаток осуществляется таким образом, чтобы их длина была не меньше 35 сантиметров и они надевались поверх рабочих;
• выбор защитных очков связан с наличием у них способности не разлетаться, при этом оправа должна быть закрытая;
• защитная обувь не должна быть лакированной, на ней необходимы специальные опознавательные метки;
• наименьшая возможная длина дорожки для изоляции — 0,75 м, размер коврика — не меньше 0,5 м по каждой из сторон, а поверхность должна быть рифленой;
• указатели напряжения должны соответствовать условиям труда, т. к. часть из них может работать при наибольшем значении напряжения 500 В;
• используемый в работе монтажный инструмент должен быть оборудован изолирующими ручками длиной не меньше 0,1 м.

Правила применения

Изолирующие электрозащитные СИЗ подлежат использованию в соответствии с их прямым назначением. Напряжение в электроустановках должно быть не больше разрешенного. Основные и дополнительные применяются в закрытых электроустановках. В открытых их использование возможно только в сухую погоду.

На улице во время сырой погоды применимы СИЗ со специальной конструкцией, предусмотренные для работы во влажных условиях.

Необходимо помнить: до каждого использования должна проводиться проверка средств индивидуальной защиты в электроустановках. Они тестируются на исправность, наличие повреждений, грязи. Проводится проверка срока годности в соответствии со штампом.

Использование СИЗ, у которой срок годности истек, категорически запрещено.

Правила хранения

Хранение средств индивидуальной защиты в электроустановках осуществляется в соответствии с требованиями:

• резиновые СИЗ хранятся в помещении при температуре 5-25 градусов и влажности 50-70 %;
• противогазы и инструменты помещаются в отдельные чехлы в целях недопущения проникновения влаги и грязи.

Использование СИЗ в соответствии с установленными требованиями даст возможность обеспечить безопасность жизни и здоровья сотрудников.

gosuchetnik.ru

Средства индивидуальной защиты от поражения электрическим током

Для защиты от поражения электрическим током следует применять изделия из диэлектрических материалов, к которым относятся: дерево (обработанное), бакелит, резина, стекло, пластмасса, электрокартон, фарфор и др.

Допускается использование дерева, проваренного в льняном масле (но не в парафиновом).

Правила безопасности разделили все средства защиты на основные и дополнительные. Основные – это средства с надежной изоляций, в которых можно работать с электрическими установками, прикасаться к механизмам под напряжением. Дополнительные средства применяются для усиления основных и допускаются к работе только в комплекте с последними.

реклама

Защитные средства: какие применяются и как?

Средства защиты хранятся в условиях, гарантирующих сохранность от химического и механического воздействия, солнечных лучей, холода и перепадов температур.

Средства из пластмассы, дерева, эбонитов нужно хранить в плотно закрытых помещениях, а дополнительные резиновые элементы в сухих помещениях с уровнем влажности не менее 50 и не более 70%, а также при температуре не более 50 градусов Цельсия.

Приборы для измерения тока вместе с противогазами и указателями направления следует держать в специальных чехлах. Начальник электроцеха предприятия обязан вести контроль за защитными средствами. Результаты проверок и дата выдачи/возврата должны быть указаны в специально отведенном журнале.

Каждый вид средств должен быть четко пронумерован и храниться отдельно. Во время приема и использования средства должны проходить проверки и тестирования на выявление утечек тока, а канаты, шланги, кошки проверяются механическим путем на изгибы, переломы и слабые места.

Перчатки

Защитные перчатки должны быть широкими и не менее 35 см в длину, чтобы их было удобно надевать поверх шерстяных перчаток, а сами они покрывали кисть и часть руки.

На рабочем месте должно находиться не менее 2-3 пар перчаток среднего и большого размера. Все проверяется на проколы.

Перчатку скатывают и начинают сдавливать: если проходит воздух, значит, есть прокол.

Обувь

реклама

Галоши и ботинки предназначаются для защиты от земного и шагового напряжений. Отличаются они от бытовой одежды отсутствием лака, покрытий, специальной маркировкой и цветом. Нельзя использовать в работе ботинки и галоши с отваливающейся подошвой, дырками, разорванными местами и другими повреждениями.

У диэлектрических ковриков должна быть рифленая поверхность. Коврик — минимум 50Х50 см и толщиной не менее 0,75 мм.

Подставки

Подставки делают из стекла, фарфора или металла, металл нельзя использовать для соединения, минимальный размер — 0,75×0,75 м. Подставки используются вместо ботинок или галош.

Указатели

Для проверки техники с рабочим напряжением менее 500 Вольт применяются специальные указатели, которые зажигают неоновую лампу в пластиковом корпусе в случае наличия тока.

В указатель вмонтированы два контакта для прикрепления к двум участкам цепи; если между участками есть разница потенциалов в 55 Вольт, загорается лампочка. Перед использованием проверяют указатели путем прикладывания к заранее подготовленным, пропускающим ток, участкам цепи.

При работе с 1000-вольтной аппаратурой используют указатель, работающий по принципу прохождения емкостного тока. Сделан он из изолированной штанги-держателя и указателя с лампочкой и двумя контактами. Работает указатель по тому же принципу – при приближении к испорченному прибору лампочка начинает мигать. Держатель делают не менее 32 см длиной, а длина ручки захвата – минимум 11 см.

Для поверки трансформаторов, кабелей и воздушных линий до 10 киловатт применяют специальные указатели. Они представляют собой сразу два прибора:

1. Обычный указатель напряжения;
2. Трубки с дополнительным сопротивлением от 5 до 7 Ом, соединенные проводом.

Если вы работаете с прибором до 220 В, то указателем выступает контрольная лампочка, заключенная в плотный футляр с прорезью. Добавляются провода длиной не менее 50 см, достаточно плотные, чтобы исключить появление замыканий.

Для приборов с напряжением до 1000 Вольт применяются клещи для замера тока. Если работаете с установкой в 10 кВ, то на рабочей части клещей устанавливается амперметр, а его рукояти должны быть сделаны из прочного бакелита и пройти проверку. Замерительные клещи можно применять только при сухой погоде с внешней установкой до 1000 В.

Длина ручек монтерских инструментов — не менее 10 см. Для работ с напряжением следует надевать защитные перчатки с галошами.

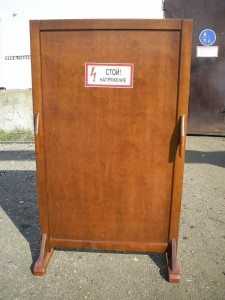

Щиты

Щиты для временных ограждений электрических установок делают из промасленного дерева или текстолита. Их основные характеристики – небольшой вес и устойчивость. Щит должен быть сплошным и высотой не менее 1,5 метров.

Для работы и ремонта с установками выше 1000 Вольт применяются гетанаксовые прокладки и подкладки. Для приборов менее 1000 Вольт разрешаются подкладки из резины.

Во время работы аппаратура должна быть полностью или частично отключена.

реклама

Штанга

Штанга для изоляции состоит из ручки, рабочей и защитной частей. Для работы с установкой до 110 кВ длина ручки должна быть не менее 60 см, а изоляционной части – 1,4 метра, штангу должен легко поднимать 1 человек, поэтому ее вес не должен превышать 8 кг.

Все средства защиты хранятся в специально отведенных сухих помещениях при температуре не более 20 градусов Цельсия и уровнем влажности более 70%.

При частой эксплуатации средства изоляции должны проходить проверку током не менее 50 Гц.

Результаты испытаний должны быть запротоколированы. Средства защиты для установок выше 1000 В должны проходить трехкратное испытание под линейным током по 5 мин.

wearpro.ru

13.21. Индивидуальные средства защиты от поражения электрическим током и правила пользования ими

В качестве защитных средств от поражения электрическим током применяют преимущественно изделия из диэлектриков (резина, бакелит, электрокартон, фарфор и др.). В ряде случаев допускается также применение в качестве защитного средства дерева, проваренного в льняном или другом высыхающем масле (но не в парафиновом).

В соответствии с правилами безопасности все защитные средства по степени надежности подразделяют на основные и дополнительные (табл. 83). Основными являются те защитные средства, посредством которых допускается прикосновение к токоведущим частям, находящимся под напряжением и изоляция которых надежно выдерживает рабочее напряжение электроустановок. Дополнительные защитные средства предназначены для усиления действия основных средств и применяются одновременно с ними.

_____________________
* Относят, например, изолирующие лестницы, площадки, тяги, звенья телескопических вышек.

Защитные средства выдают электротехническому персоналу, а также хранят в качестве инвентаря на распределительных холодильниках.

Электроустановки обеспечиваются защитными средствами по установленным нормам.

Защитные средства должны храниться в условиях, гарантирующих их исправность, и с этой целью предохраняться от увлажнения, загрязнения, механических и химических повреждений. Защитные средства из бакелита, дерева, эбонита и пластических материалов должны храниться в закрытых помещениях, а запасные защитные средства из резины — в темном и сухом помещении при температуре от 5 до 25 °С и относительной влажности 50—70 % (в шкафу или на стеллаже). Токоизмерительные клещи, указатели напряжения и противогазы должны храниться в футлярах или чехлах; контроль за количеством и состоянием защитных средств, находящихся в эксплуатации, ведет начальник электроцеха (энергетик холодильника). Результаты проверки должны заноситься в Журнал учета и содержания защитных средств; в нем должны учитываться как инвентарь, так и средства, находящиеся в индивидуальном пользовании, с указанием даты выдачи и номера, нанесенного непосредственно на выданное защитное средство.

Нумерация защитных средств должна быть раздельной для каждого вида средств. При приемке и затем в процессе эксплуатации все защитные средства подлежат периодическим электрическим испытаниям на пробой и утечку тока по определенным нормам, а некоторые из них — и механическим испытаниям (штанги, пояса, когти, страховочные канаты), на разрыв, изгиб или сжатие также по установленным нормам.

Диэлектрические перчатки должны иметь такие размеры, чтобы их можно было надевать поверх шерстяных перчаток и прикрывать ими часть рукава одежды у кисти рук, т. е. они должны быть не короче 35 см. При общем пользовании диэлектрическими перчатками на рабочем месте должно быть не менее двух пар перчаток — наибольшего и среднего размеров. Перчатки необходимо регулярно проверять на отсутствие проколов. Для этого перчатку скатывают, сжимая в ней воздух. Пропуски воздуха свидетельствуют о наличии прокола.

Диэлектрические галоши и боты служат для изоляции человека от земли и защиты от шагового напряжения. От бытовых бот и галош они отличаются внешним видом, отличительными знаками и отсутствием лакировки. Запрещается использование диэлектрических бот и галош с отклеивающимися подошвами, проколами, разрывами и другими дефектами, снижающими защитные свойства, а также для бытовых нужд.

Диэлектрические коврики и дорожки должны иметь рифленую поверхность. Наименьшая ширина дорожки 0,75 м, наименьшие размеры коврика 0,5×0,5 м.

Изолирующие подставки изготовляют в виде деревянного настила на фарфоровых или стеклянных изоляторах; применение металла для соединений не допускается; наименьшие размеры подставок 0,75×0,75 м, расстояние между планками настила — не более 2,5 см. Такие подставки можно применять взамен галош, ковриков и бот.

Для проверки наличия или отсутствия напряжения в установках напряжением до 500 В применяют указатели напряжения (токоискатели), действие которых основано на свечении неоновой лампы, заключенной в пластмассовый корпус. Указатель работает при прохождении активного тока и снабжен двумя контактами для касания двух точек электрической цепи; при наличии между ними разности потенциалов 55 В и выше лампа начинает светиться, что видно через вырез в трубке. Перед каждым пользованием указатель должен быть проверен путем прикосновения контактов к частям, заведомо находящимся под напряжением.

В установках напряжением выше 1000 В применяют указатель напряжения, действующий по принципу прохождения емкостного тока. Он состоит из держателя (в виде изолирующей штанги) и собственного указателя, в котором смонтированы неоновая лампа и два последовательно соединенных конденсатора. При приближении указателя к частям электрооборудования, находящимся под напряжением, лампа начинает светиться. При номинальном напряжении электроустановки до 10 кВ длина держателя (по изоляции) должна быть не менее 320 мм, а длина ручки захвата — не менее 110 мм.

Применяют также специальные указатели напряжения для фазировки трансформаторов, кабелей и воздушных линий напряжением до 10 кВ; они состоят из двух приборов: обычного указателя напряжения и трубки с добавочным сопротивлением величиной 2,5 —7 МОм, соединенных проводом типа магнето.

В качестве указателя напряжения до 220 В служат контрольные лампы. Контрольную лампу заключают в футляр из изолирующего материала с прорезью для наблюдения за свечением лампы. Провода длиной не более 0,5 м должны иметь наконечники и выходить из футляра через отдельные отверстия, исключающие короткое замыкание.

Токоизмерительные клещи выпускают для электроустановок напряжением до 1000 В (при этом амперметр может быть выносным) и до 10 кВ. В последнем случае амперметр устанавливают на рабочей части клещей, а рукоятки их, являющиеся основным защитным средством, изготовленные из бакелитовых трубок, испытывают напряжением 40 кВ. Использование токоизмерительных клещей в наружных установках допускается только при напряжении электроустановки до 1000 Вив сухую погоду.

Монтерский инструмент должен иметь изолирующие ручки не короче 10 см. При работах под напряжением его применяют, как правило, вместе с диэлектрическими перчатками и галошами.

Щиты для временного ограждения частей установки, находящихся под напряжением, выполняют из текстолита или сухого дерева и окрашивают масляной краской. Они должны быть устойчивы, прочны и свободно переноситься одним человеком. Щиты должны быть сплошными. Высота щита не менее 1,5 м, расстояние нижней кромки щита от пола не более 10 см.

Изолирующие накладки и прокладки из гетинакса применяют для изоляции работающей части электроустановки напряжением выше 1000 В от отключенной ее части при производстве ремонтных работ с частичным отключением. В сетях напряжением до 1000 В разрешается применять резиновые накладки.

Изолирующая штанга состоит из рабочей и изолирующей частей и ручки-захвата; при обслуживании электроустановок напряжением до 110 кВ длина изолирующей части должна быть не менее 1,4 м и длина ручки-захвата — не менее 0,6 м; масса штанги, поднимаемой одним человеком, не должна быть более 8 кг.

Все защитные средства учитывают и хранят в установленных местах в помещениях распределительных устройств. Резиновые защитные средства хранят при температуре от 5 до 20 °С и относительной влажности 50 —70%.

Изолирующие защитные средства, находящиеся в эксплуатации, периодически подвергают электрическим испытаниям повышенным напряжением переменного тока частотой 50 Гц.

Результаты испытания заносят в протокол. Содержание и сроки испытаний некоторых часто применяемых защитных средств для электроустановок напряжением до 1000 В и выше приведены в табл. 84. Основные изолирующие защитные средства, применяемые в электроустановках напряжением выше 1000 В (например, изолирующие и измерительные штанги, указатели напряжения в электроустановках напряжением до 110 кВ), испытывают трехкратным линейным напряжением в течение 5 мин.

Защитное средство считается выдержавшим испытание, если в процессе приложения испытательного напряжения не наблюдалось разрядов по поверхности, а также нагревания, определяемого после снятия напряжения рукой на ощупь.

К числу защитных средств относятся также защитные очки.

Очки закрытого типа применяются для защиты глаз при смене предохранителей под напряжением, пайке и сварке соединений, резке аварийно поврежденного кабеля, вскрытии и заливке массой кабельных муфт на отключенных линиях, заливке электролитом аккумуляторов, зачистке контактных колец и коллекторов электродвигателей. Типы применяемых очков разнообразны. В частности, эффективно применяются защитные очки № 1397 закрытого типа в чешуйчатой оправе с безосколочными стеклами «Триплекс». К защитным средствам, применяемым в электроустановках, относят и плакаты.



x-world5.com

Средства индивидуальной защиты от поражения электрическим током

Безопасность жизнедеятельности человека в производственной среде связана с опасностью возникновения несчастного случая, производственного травматизма и заболеваний. Фактически любой производственный процесс в той или иной степени связан с риском для здоровья рабочего. В связи с этим любое предприятие обязано обезопасить своего сотрудника, предоставив ему средства индивидуальной защиты.

Средства индивидуальной защиты – это специальные приспособление, основное предназначение которых защита органов дыхания и кожных покровов от воздействия отравляющих веществ и других примесей, которые находятся в воздухе. Выбор средств защиты происходит с учетом их назначения и защитных свойств, а также конкретных условий, в которых проводится деятельность.

Регламентируется это соответствующими законами и постановлениями, принятыми представительными органами Российской Федерации. Согласно которым работодатель должен абсолютно бесплатно выдавать средства индивидуальной защиты каждому сотруднику, который работает на предприятии. Все СИЗ должны соответствовать международным стандартам качества и иметь соответствующие сертификаты.

Средства индивидуально защиты от поражений электрическим током

Электрический ток – это упорядочное движение заряженных частиц. Он отличается от любой другой опасности, т.к. ток человек не сможет обнаружить заранее при помощи анализаторов – собственных органов чувств. А всем известно, что на каждом предприятии есть электроустановки, которые подразумевают под собой совокупность аппаратов, машин, линий и вспомогательного оборудования, которое предназначено для трансформации, производства, передачи и распределения электрической энергии. При воздействии электрического тока происходит разложение плазмы, крови и прочих физиологических растворов организма, после чего они уже не смогут выполнять свои функции.

Различают два основных вида поражений электрическим током – электрические травмы и удары.

К электрическим травмам относят:

• электрический знак — специфическое поражение кожи, которые выражается в омертвении и затвердевании верхнего слоя;
• электрический ожог – результат теплового воздействия электрического тона в месте контакта;
• металлизация кожи – внедрение в кожи мельчайших частичек металла;
• электроофтальпия – воспаление наружных оболочек глаз из-за воздействия ультрафиолетового излучения дуги.

Электрический удар – механические повреждения, которые возникает возбуждение живых тканей и сопровождается судорожным сокращением мышц.

Для того чтобы защитить себя от любого из этих поражения при работе с электрооборудованием, которое находится под напряжением, необходимо использование индивидуальные электрозащитные средства. К общим средствам относят: зануление отключение корпусов, защитные ограждения, заземление, применение безопасного напряжение, предупредительные плакаты, автоматические воздушные выключатели. Ограждением должны закрываться все токоведущие неизолированные части электрических устройств – шины, провода, контакты рубильников, предохранители и т.д.

Индивидуальные защитные средства делятся на основные и дополнительные. Основные защитные средства в установках до 1 000 В являются штанги изолирующие, клещи изолирующие и электроизмерительные указатели напряжения, слесарно-монтажный инструмент с изолирующими рукоятками и диэлектрические перчатки. Изоляция перечисленных средств длительно выдерживает напряжение электроустановок, и они позволяют прикасаться к токоведущим частям, которые находятся под высоким напряжением.

Дополнительные средства индивидуальной защиты от поражения электрическим током – средства, которые сами по себе не могут при данном напряжении обеспечить должную защиту. Они дополняют основные средства защиты, а также могут служить для защиты от напряжения прикосновения и шагового напряжения. Дополнительные средства в установках до 1 000 В служат диэлектрические галоши, изолирующие подставки и диэлектрические ковры.

Средства индивидуальной защиты от электрического тока на взаимовыгодных условиях

Интернет-магазин «СПЕЦОБОРОНА» предлагает каждому желающему купить средства индивидуально защиты от поражения электрическим током на взаимовыгодных условиях. Вам достаточно просто связаться с представителями нашей компании, и мы поможем вам подобрать необходимые для вас средства индивидуально защиты от электрического тока, которые будут соответствовать вашим предпочтениям, целям и финансовым возможностям. Мы дорожим своей репутацией, поэтому предлагает своим клиентам исключительно качественную сертифицированную продукцию от надежных поставщиков. Стоимость и уровень обслуживания вас приятно удивит.

www.specoborona.ru

Средства защиты от электрического тока, перечень, периодичность проверки, правила применения

К защитным средствам от поражения электрическим током относят все устройства, аппараты и приборы, цель которых — предотвратить поражение людей, работающих с оборудованием, находящимся под напряжением. К поражающим факторам относят не только удар током, но также возможное воздействие электрической дуги или продуктов горения электрооборудования.

Выделяют основные и дополнительные средства защиты. К первым относятся те, изоляция которых обеспечивает полную защиту от рабочего напряжения электроустановок. Они позволяют работать и дотрагиваться до токоведущих элементов, находящихся под напряжением. Для оборудования с напряжением до 1 кВ основными средствами защиты (далее СЗ) считаются диэлектрические перчатки, специальный, защищённый при помощи изолированных ручек инструмент, электроизмерительные клещи, указатели напряжения, изолирующие штанги.

Для электроустановок с напряжением выше 1 кВ основные

средства защиты от электрического тока такие же, как и в установках до 1 кВ, плюс приспособления, обеспечивающие безопасность во время проведения испытаний или измерений, а также при осуществлении ремонтных работ электроустановок (устройства для прокола кабеля, метки повреждения кабеля, указатели напряжения, изолирующие лестницы, полимерные изоляторы и др.).

Также используются дополнительные СЗ (диэлектрические ковры, боты, галоши, накладки, колпаки, штанги для выравнивания потенциалов и др.), которые не способны гарантировать безопасность, но снижают риск поражения током и степень его воздействия.

В зависимости от воздействия различают коллективные и индивидуальные средства защиты.

Для средств электрозащиты необходимо соблюдать условия сохранности: они должны храниться сухими и не иметь механических повреждений. Перед использованием следует провести тщательный осмотр, в ходе которого повреждённые экземпляры отбраковываются. Диэлектрические перчатки, галоши, ковры и боты должны находиться не ближе полуметра от отопительных приборов. Кроме того, следует не допускать попадания на них прямых солнечных лучей или промышленных жидкостей (масел, керосина, бензина, щелочей, кислот и т.п.).

Используемые средства защиты от электрического тока должны проходить регулярные испытания, при этом на изделии проставляется дата их проведения. Испытания СЗ проводятся на предприятии, где они используются, либо на ближайших подстанциях. Диэлектрические перчатки должны проверяться раз в полгода, изолированный инструмент и указатели напряжения контролируются один раз в год, а диэлектрические коврики — раз в 2 года.

pue8.ru

Средства защиты от поражения электрическим током: меры безопасности

Содержание статьи:

При эксплуатации электрооборудования и обычных бытовых приборов всегда существует опасность удара электротоком. Требованиями действующих нормативов предусматривается принятие специальных мер защиты от поражения электрическим током. Их применение позволяет снизить опасность воздействия высокого напряжения на человеческий организм. Надежной гарантией безопасности являются средства защиты от поражения электрическим током.

Как избежать поражения электротоком

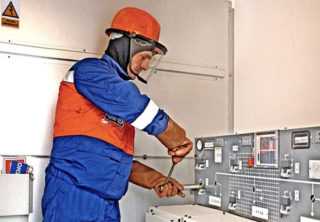

Обслуживание электроустановки

Избежать неприятных последствий при работе в электросетях удается при условии соблюдения Межотраслевых Правил по охране труда в части, касающейся обслуживания электроустановок. Помимо этого необходимые меры по электробезопасности регламентируются рядом отраслевых и общегосударственных стандартов, один из которых представлен действующим ГОСТом 12.2.004–91 года. Положения этих документов включают в себя следующие разделы:

• общие меры безопасности;
• организационные мероприятия;
• технические приемы защиты.

В виде отдельного раздела в них представлены правила работы с сетевым оборудованием.

Общими положениями оговаривается широкий круг вопросов, основными из которых являются:

• на какой персонал распространяется действие настоящих правил;
• требования к состоянию электроустановок в части оснащенности их защитными средствами;
• требования к оперативному персоналу, а также особенности обслуживания технических систем;
• общий порядок работ и их документальное сопровождение.

Сетевые требования к охране труда определяют правила работы в промышленных и бытовых электросетях. Они касаются обслуживания и ремонта электроприборов различного класса. К ним относят такие распространенные электроустановочные изделия, как счетчики энергии, розетки, распределительные коробки, а также автоматические выключатели.

Классификация средств защиты

Средства защиты от поражения электрическим током подразделяются по следующим основным категориям:

• защитные изделия коллективного пользования;
• индивидуальные средства, позволяющие защитить работающего человека от высокого напряжения;
• технические устройства, обеспечивающие безопасность эксплуатации оборудования.

К первой категории относятся косвенные средства защиты: оградительные щиты и барьеры, предупреждающие плакаты и специальные знаки. Они позволяют обезопасить оператора при производстве работ как организационно, так и технически.

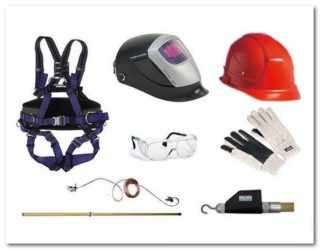

Индивидуальные средства защиты

Средства индивидуальной защиты от электрического тока включают в свой состав следующие наименования:

• защитная изолирующая одежда;
• специальная обувь и очки;
• резиновые перчатки и коврики;
• прорезиненные накладки на рабочий инструмент.

Для проведения работ в электросетях используется специальный инструмент с изолированными рукоятками, защищающими от напряжения прикосновения.

В соответствии с положениями Межотраслевых Правил допуск к работе разрешается только при наличии индивидуального защитного снаряжения. По важности используемых средств они делятся на основные и вспомогательные приборы и инструменты. К первой группе относят диэлектрические перчатки, электроинструмент с изолированными ручками и измерительные клещи. Вторая группа (дополнительная) представлена такими наименованиями, как диэлектрические галоши и ковры, а также изолирующие подставки и накладки.

Технические меры защиты

К техническим способам защиты от поражения электрическим током относят следующие меры:

• применение электрических проводов в двойной изоляции, дополненной защитной оболочкой;
• использование специального оборудования: автоматов и устройств защитного отключения;
• обязательное заземление всего включенного в сеть оборудования и электроприборов.

Каждый из этих подходов позволяет защитить человека в аварийной ситуации – если повреждена двойная изоляция, например.
<

h3>Правила выбора, применения и хранения

Средства защиты в электроустановках

Воспользоваться помощью индивидуальных защитных средств можно лишь в том случае, если соблюдается установленный порядок их эксплуатации. В соответствии с требованиями Межотраслевых Правил при их применении придерживаются следующих рекомендаций:

• пользоваться допускается только теми приборами и инструментом, у которых имеется специальная маркировка с указанием изготовителя, года выпуска и отметки о последней поверке;
• изолирующие электрозащитные средства разрешено использовать только по их прямому назначению;
• инструменты применяются для измерения электрических величин, на которые они рассчитаны;
• при работе с ними не допускается прикасаться непосредственно к рабочей части, располагающейся за пределами ограничительного кольца (упора).

Возможны ситуации, когда среди средств защиты обнаруживаются поврежденные образцы. В этом случае они изымаются из обращения согласно утвержденным в нормативах процедурам.

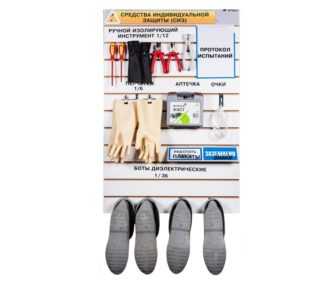

Стенд со средствами защиты

К порядку хранения предъявляются следующие требования:

• все измерительные инструменты и спецодежда хранятся в надежно закрытых помещениях без доступа посторонних лиц;
• изделия из резины и полимеров, постоянно находящиеся в эксплуатации, содержатся в шкафах или на полках стеллажей отдельно от других средств защиты;
• все изделия, находящиеся в складском запасе хранятся только в сухих помещениях при температуре воздуха от 0 до 30 градусов;
• изолирующие штанги, а также измерительные клещи и специальные указатели напряжения содержатся в условиях, исключающих прогиб их корпуса и соприкосновение с инородными предметами.

Резиновые изделия хранятся на значительном удалении от емкостей с кислотами, щелочами, маслами и запасами бензина. Помимо этого они нуждаются в защите от прямого воздействия солнечных лучей и потоков тепла от нагревательных приборов. Рекомендуемое удаление – не менее одного метра.

Защитное средство, позволяющее уберечь людей от удара электрическим током – очень широкое понятие, включающее в себя не только индивидуальные предметы. К нему относят и специальные мероприятия организационного или технического плана, повышающие безопасность работы с электрооборудованием.

strojdvor.ru

No related posts.
