Стабилизатор тока для зарядки автомобильного аккумулятора

Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят током, значение которого можно определить по формуле

I=0,1Q

где I – средний зарядный ток, А., а Q – паспортная электрическая емкость аккумуляторной батареи, А-ч.

Зарядный ток, рекомендуемый в инструкции по эксплуатации аккумуляторной батареи, обеспечивает оптимальное протекание электрохимических процессов в ней и нормальную работу в течение длительного времени.

Классическая схема зарядного устройства для автомобильного аккумулятора состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки. В качестве регуляторов тока применяют проволочные реостаты (см. Рис. 1) и транзисторные стабилизаторы тока.

В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД зарядного устройства и увеличивает вероятность выхода его из строя.

Для регулировки зарядного тока можно использовать магазин конденсаторов, включаемых последовательно с первичной (сетевой) обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное напряжение сети. Упрощенная схема такого устройства приведена на рис. 2.

В этой схеме тепловая (активная) мощность выделяется лишь на диодах VD1-VD4 выпрямительного моста и трансформаторе, поэтому нагрев устройства незначителен.

Недостатком схемы на Рис. 2 является необходимость обеспечить напряжение на вторичной обмотке трансформатора в полтора раза большее, чем номинальное напряжение нагрузки (

Схема зарядного устройства, обеспечивающее зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А ступенями через 1 А, приведена на Рис. 3.

Предусмотрена возможность автоматического выключения устройства, когда батарея полностью зарядится. Оно не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

Выключателями Q1 – Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать ток зарядки.

Переменным резистором R4 устанавливают порог срабатывания реле К2, которое должно срабатывать при напряжении на зажимах аккумулятора, равном напряжению полностью заряженной батареи.

На Рис. 4 представлена схема еще одного зарядного устройства, в котором ток зарядки плавно регулируется от нуля до максимального значения.

Изменение тока в нагрузке достигается регулированием угла открывания тринистора VS1. Узел регулирования выполнен на однопереходном транзисторе VT1. Значение этого тока определяется положением движка переменного резистора R5. Максимальный ток заряда аккумулятора 10А , устанавливается амперметром. Защита устройства обеспечена со стороны сети и нагрузки предохранителями F1 и F2.

Вариант печатной платы зарядного устройства (см. рис. 4), размером 60х75 мм приведен на следующем рисунке:

В схеме на рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, втрое больший зарядного тока, и соответственно мощность трансформатора также должна быть втрое больше мощности, потребляемой аккумулятором.

Названное обстоятельство является существенным недостатком зарядных устройств с регулятором тока тринистором (тиристором).

Диоды выпрямительного мостика VD1-VD4 и тиристор VS1 необходимо установить на радиаторы.

Значительно снизить потери мощности в тринисторе, а следовательно, повысить КПД зарядного устройства можно, если регулирующий элемент перенести из цепи вторичной обмотки трансформатора в цепь первичной обмотки. Схема такого устройства показана на рис. 5.

В схеме на Рис. 5 регулирующий узел аналогичен примененному в предыдущем варианте устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 – VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, на диодах VD1-VD4 и тринисторе VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, применение тринистора в цепи первичной обмотки трансформатора позволило несколько улучшить форму кривой зарядного тока и снизить значение коэффициента формы кривой тока (что также приводит к повышению КПД зарядного устройства). К недостатку этого зарядного устройства следует отнести гальваническую связь с сетью элементов узла регулирования, что необходимо учитывать при разработке конструктивного исполнения (например, использовать переменный резистор с пластмассовой осью).

Вариант печатной платы зарядного устройства на рисенке 5, размером 60х75 мм приведен на рисунке ниже:

Диоды выпрямительного мостика VD5-VD8 необходимо установить на радиаторы.

В зарядном устройстве на рисунке 5 диодный мостик VD1-VD4 типа КЦ402 или КЦ405 с буквами А, Б, В. Стабилитрон VD3 типа КС518, КС522, КС524, или составленный из двух одинаковых стабилитронов с суммарным напряжением стабилизации 16÷24 вольта (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходной, типа КТ117А, Б, В, Г. Диодный мостик VD5-VD8 составлен из диодов, с рабочим током не менее 10 ампер (Д242÷Д247 и др.). Диоды устанавливаются на радиаторы площадью не менее 200 кв.см, а если радиаторы будут сильно нагреваться, в корпус зарядного устройства можно установить вентилятор для обдува.

Сейчас нет смысла собирать самостоятельно зарядное устройство для автомобильных аккумуляторов: в магазинах огромный выбор готовых устройств, цены на них приемлемы. Однако не будем забывать о том, что приятно что-то сделать полезное своими руками, тем более что простое зарядное устройство для автомобильного аккумулятора вполне можно собрать из подручных деталей, и цена его будет копеечной.

Единственное, о чем сразу стоит предупредить: схемы без точной регулировки тока и напряжения на выходе, которые не имеют отсечки тока по окончании заряда, пригодны для зарядки только свинцово-кислотных аккумуляторов. Для AGM и гелевых аккумуляторов использование подобных зарядок приводит к повреждению аккумуляторной батареи!

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением.

Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

Простое зарядное устройство с электронной регулировкой

Однако можно обойтись и без отмотки, дополнив схему электронным стабилизатором напряжения на выходе. К тому же такая схема будет удобнее в гаражном применении, так как позволит скорректировать ток заряда при просадках напряжения питания, ее используют и для автомобильных аккумуляторов небольшой емкости при необходимости.

Роль регулятора здесь выполняет составной транзистор КТ837-КТ814, переменный резистор регулирует ток на выходе устройства. При сборке зарядки стабилитрон 1N754A можно заменить советским Д814А.

Схема регулируемого зарядного устройства проста для повторения, и легко собирается навесным монтажом без необходимости в травлении печатной платы. Однако учтите, что полевые транзисторы размещаются на радиаторе, нагрев которого будет ощутим. Удобнее воспользоваться старым компьютерным кулером, подключив его вентилятор к выходам зарядного устройства. Резистор R1 должен иметь мощность не менее 5 Вт, его проще намотать из нихрома или фехраля самостоятельно или соединить параллельно 10 одноваттных резисторов по 10 ом. Его можно и не ставить, но нельзя забывать, что он защищает транзисторы в случае замыкания выводов.

При выборе трансформатора ориентируйтесь на выходное напряжение 12,6-16В, берите либо накальный трансформатор, соединив последовательно две обмотки, либо подбирайте готовую модель с нужным напряжением.

Видео: Самое простое зарядное устройство для АКБ

Переделка зарядного устройства от ноутбука

Однако можно обойтись и без поисков трансформатора, если под руками есть ненужное зарядное устройство от ноутбука – при простой переделке мы получим компактный и легкий импульсный блок питания, способный заряжать автомобильные аккумуляторы. Поскольку нам потребуется получить напряжение на выходе 14,1-14,3 В, ни один готовый блок питания не подойдет, однако переделка проста.
Посмотрим на участок типовой схемы, по которой собраны устройства такого рода:

В них поддержание стабилизированного напряжения осуществляет цепь из микросхемы TL431, управляющей оптопарой (на схеме не показана): как только напряжение на выходе превышает значение, которое задают резисторы R13 и R12, микросхема зажигает светодиод оптопары, сообщает ШИМ-контроллеру преобразователя сигнал на снижение скважности подаваемых на трансформатор импульсов. Сложно? На самом деле все просто смастерить своими руками.

Вскрыв зарядное устройство, находим недалеко от выходного разъема TL431 и два резистора, связанные с ножкой Ref. Удобнее настраивать верхнее плечо делителя (на схеме – резистор R13): уменьшая сопротивление, мы уменьшаем и напряжение на выходе зарядного устройства, увеличивая – поднимаем его. Если у нас ЗУ на 12 В, нам понадобится резистор с большим сопротивлением, если зарядное на 19 В – то с меньшим.

Видео: Зарядка для аккумуляторов авто. Защита от короткого замыкания и переполюсовки. Своими руками

Выпаиваем резистор и вместо него устанавливаем подстроечный, заранее настроенный по мультиметру на то же сопротивление. Затем, подключив к выходу зарядного устройства нагрузку (лампочку из фары), включаем в сеть и плавно вращаем движок подстроечника, одновременно контролируя напряжение. Как только мы получим напряжение в пределах 14,1-14,3 В, отключаем ЗУ из сети, фиксируем движок подстроечного резистора лаком (хотя бы для ногтей) и собираем корпус обратно. Это займет не больше времени, чем Вы потратили на чтение этой статьи.

Есть и более сложные схемы стабилизации, причем их уже можно встретить и в китайских блоках. Например, здесь оптопарой управляет микросхема TEA1761:

Однако принцип настройки тот же: меняется сопротивление резистора, впаянного между плюсовым выходом блока питания и 6 ножкой микросхемы. На приведенной схеме для этого использованы два запараллеленных резистора (таким образом получено сопротивление, выходящее из стандартного ряда). Нам нужно так же впаять вместо них подстроечник и настроить выход на нужное напряжение. Вот пример одной из таких плат:

Путем прозвонки можно понять, что нас интересует на этой плате одиночный резистор R32 (обведен красным) – его нам и надо выпаивать.

В Интернете часто встречаются похожие рекомендации, как сделать самодельное зарядное устройство из компьютерного блока питания. Но учитывайте, что все они по сути – перепечатки старых статей начала двухтысячных, и подобные рекомендации к более-менее современным блокам питания неприменимы. В них уже нельзя просто поднять напряжение 12 В до нужной величины, так как контролируются и другие напряжения на выходе, а они неизбежно «уплывут» при такой настройке, и сработает защита блока питания. Можно использовать зарядные устройства ноутбуков, выдающие единственное напряжение на выходе, они гораздо удобнее для переделки.

В этой статье пойдет речь о небольшой и простенькой приставке – стабилизаторе тока, для импульсного блока питания, предназначенного в прошлом для питания ЖКИ монитора. С ее помощью можно будет подзаряжать автомобильные аккумуляторы. Эта идея и просьба принадлежит одному из посетителей сайта.

Выходные данные блока питания можно увидеть на фотографии. Двадцать вольт на выходе при токе 3,25 А, это вполне достаточно не только для подзарядки, но и неспешной полной зарядки аккумуляторов.

А если убрать родной корпус, то улучшится тепловой режим платы ИИП, это даст возможность увеличить ток заряда. Схема стабилизатора тока представлена на рисунке 1.

Стабилизатор тока реализован на микросхеме LM317, отечественный аналог указан на схеме – КР142ЕН12А. Для увеличения тока заряда применен дополнительный транзистор структуры p-n-p, в данном случае, я испытывал схему с транзистором КТ818Г.

Работа схемы

Аналогичный стабилизатор тока был описан в предыдущей статье «Зарядное устройство для гелиевых аккумуляторов на кр142ЕН12А». В данной статье меня попросили наиболее подробно описать алгоритм работы устройства. И так, схема работает следующим образом. На вход приставки подано напряжение, к выходу подключен заряжаемый аккумулятор. Через устройство начинает течь ток заряда. На резисторе R1, при прохождении тока происходит падение напряжения, равное Iзаряда • R1. Как только это падение напряжения, приложенное к переходу база – эмиттер транзистора VT1, превысит порог в 0,7 вольта, мощный транзистор начнет открываться и весь основной ток заряда, будет течь через переход коллектор – эмиттер этого транзистора. Далее сумма токов, протекающих через регулирующую микросхему и транзистор, будет протекать через резистор R2, от величины которого зависит максимально возможный зарядный ток, когда движок переменного резистора находится в верхнем по схеме положении. На резисторе R2 также создается падение напряжения, которое приложено между выводами 2 и 1 данной микросхемы, т.е. между выходом и управляющим выводами. В данной микросхеме имеется ИОН с величиной в 1,25 вольта естественно с небольшим разбросом этого параметра и все регулировки в ней происходят относительно этой величины. Таким образом, при увеличении падения напряжения на резисторе R2 выше напряжения ИОН – 1,25 В, микросхема отрабатывает таким образом, что ее выходной транзистор начинает закрываться, удерживая выходной ток схемы на определенном уровне. Ток стабилизации в этом случае будет равен Iст = 1,25/R2; Для нашей схемы – 1,25/0,39 ≈ 3,205А. У собранного мной макета схемы, максимальный ток был чуть меньше – 3,16 А. Например, для тока заряда 5А потребуется резистор с величиной сопротивления равной – 1,25 В/5 = 0,25 Ом.

Далее ток течет через диод VD1, так как падение напряжения на прямо смещенном переходе диода мало зависит от проходящего через него тока, то диод в нашем случае играет роль стабилизатора напряжения, часть которого через переменный резистор плюсуется к падению напряжения на резисторе R2. Таким образом, имея возможность изменять напряжение на управляющем выводе микросхемы относительно ее выхода, мы можем управлять величиной тока стабилизации. В моей схеме ток регулировался от 1,16 А до 3,16 А. Минимальный ток можно еще уменьшить, включив последовательно с диодом VD1, еще такой же диод. В этом случае минимальный ток будет равен примерно 0,1… 0,2 А.

Микросхема, транзистор и диод установлены на одном теплоотводе, через слюдяные прокладки. Так как элементов схемы совсем немного, то монтаж можно сделать навесным способом.

Транзистор можно применить любой с током коллектора не менее 8 А и более. Можно применить КТ825 или импортные транзисторы типа TIP107.

TIP107 datasheet

Диод тоже любой с прямым током 10А и более.
Вроде все. Успехов и удачи. К.В.Ю.

Чуть не забыл, чтобы не усложнять схему, вместо амперметра можно просто для переменного резистора сделать шкалу установки тока заряда.

Простой стабилизатор напряжения к зарядному устройству

Давно известно, что внутреннее оборудование автомобиля не заряжает полностью аккумуляторную батарею. Для подзарядки используется специальное устройство. Его выбор требует определённых знаний.
Автолюбителям, разбирающимся в радиотехнике, будет интересно познакомиться с простым стабилизатором напряжения, который с успехом используется в качестве зарядного устройства.

Выбираем зарядное устройство

Для качественной подзарядки аккумуляторной батареи требуются стабильные напряжение и ток.

Типовое зарядное устройство включает:

• узел питания. Предназначается для получения постоянного напряжения. С этой целью используется понижающий трансформатор или импульсное устройство с выпрямителем;
• узел стабилизации тока. Предназначается для поддержания с высокой точностью заданного значения тока зарядки.
По рекомендации изготовителей, зарядка производится током 1/10 величины ёмкости аккумуляторной батареи. К примеру, зарядный ток 6 А при ёмкости аккумулятора 60 А/ч;
• узел стабилизации напряжения. Предназначается для формирования стабилизированного и регулируемого напряжения.
Такое напряжение необходимо на заключительном этапе зарядки.
Рекомендуется начинать зарядку током до 50% ёмкости батареи, а затем устанавливать напряжение 14,5 В. Заряжается автомобильный аккумулятор до 14,4 В.

Популярностью у автолюбителей, прежде всего, пользуются несложные схемы стабилизации напряжения.

Выбираем схему стабилизатора напряжения

В зарубежной технической литературе опубликована простая схема стабилизации напряжения. Её использование для подзарядки аккумуляторов, показало высокую эффективность и надёжность.

Устройство собрано на полевом (MOSFET) транзисторе Q1, который выполняет функции регулирующего силового элемента. Схема рассчитана на работу с полупроводником IRLZ44N в ключевом режиме.
Устройство, в зависимости от установленного радиатора полевого транзистора, коммутирует токи до 10 А.

В качестве регулируемого стабилитрона U1 используется микросхема TL431.
Совместно с переменным резистором RV1 настраивается выходное напряжение схемы. Отечественным аналогом микросхемы считается стабилитрон КР142ЕН19А.

Электролиты C1 C2 C3 на 50 В являются сглаживающими элементами. Они обеспечивают устойчивую работу схемы.

На вход схемы подаётся напряжение от 6 до 50 В, а на выходе формируется требуемое напряжение от 3 до 27 В.
Минимальное напряжение 3 В определяется управляющим напряжением полевого транзистора.

Рассеиваемая мощность устройства не более 50 Вт.
Для отвода тепла полевой транзистор устанавливается на радиатор с площадью эквивалентной 0,02 м2.
Для улучшения теплоотвода применяется термопаста или резиновая подложка.

Соединительные провода подключаются к устройству с помощью двухполюсных колодок.

Печатная плата имеет следующий вид:

Собранное устройство, получается такого вида:

В общем, из недорогих и доступных радиодеталей собрано малогабаритное устройство с большими возможностями.
Кстати, некоторые детали взяты с компьютерного блока питания.
Желаем удачной сборки.

Автор; АКА КАСЬЯН

Простое зарядное устройство — стабилизатор тока из подручных материалов.

Недавно возникла у меня необходимость собрать по-быстрому зарядное устройство для автомобильного аккумулятора с зарядным током до порядка 3-4-х ампер. На всякие премудрости времени, да и желания, особо не было. Поэтому из закромов всплыла старая, но проверенная временем схема стабилизатора зарядного тока. Дискуссию о пользе — вреде заряда аккумулятора стабильным током оставим за пределами этого поста. Скажу только, что схема простая, надёжная, проверенная временем. А больше от неё ничего и не требуется.

Схема зарядного устройства следующая (для увеличения — клик на картинке):

Микросхема (К553УД2) установлена древняя, но так как она в наличии как раз имелась, а тратить время на эксперименты с другими, более современными, было лень, она и была установлена. В качестве резистора R3 был использован шунт от старого тестера.

Можно изготовить его из нихрома, но необходимо помнить, что сечение его должно быть достаточным. чтобы пропустить через себя зарядный ток и не раскалиться при этом.

Шунт, установленный параллельно амперметру, подбирается исходя из параметров имеющейся измерительной головки. Устанавливается он непосредственно на клеммах головки.

Печатная плата стабилизатора тока зарядного устройства вот такая:

В качестве трансформатора подойдёт любой от 85 вт и выше. Вторичная обмотка на напряжение 15 вольт. Сечение провода (диаметр по меди) от 1,8 мм.

В качестве выпрямительного моста был установлен 26MB120A. Он, конечно, мощноват для этой конструкции, но уж больно удобно его монтировать — прикрутил на радиатор, нацепил клеммы и всё. Его спокойно заменяем на любой диодный мост. Главное, чтобы держал необходимый ток (про радиатор тоже не забываем).

Для корпуса подвернулся ящик от старой магнитолы. В верхней плоскости его был насверлен ряд отверстий для лучшей вентиляции.

Передняя панель — из листа текстолита. На амперметре установлен шунт, который надо отрегулировать опираясь на показания тестового амперметра.

Транзистор на радиаторе крепится к задней стенке корпуса.

После сборки устройства проверяем стабилизатор тока просто закоротив между собой (+) и (-). Регулятор должен обеспечить плавную регулировку во всём диапазоне зарядного тока. При необходимости — подбираем резистор R1.

!!! Не забываем, что при этом ВСЁ падение напряжения приходится на регулировочный транзистор! Это вызывает его сильный нагрев! Быстро проведя проверку размыкаем перемычку !!!

Теперь зарядным устройством можно пользоваться. Оно будет стабильно поддерживать зарядный ток во всём диапазоне зарядки. Так как устройство не имеет автоматического отключения по окончании зарядки, за уровнем напряжения на аккумуляторе следим по показанию вольтметра.

Понравилось это:

Нравится Загрузка…

Похожее

Стабилизатор тока для заряда аккумуляторов

Стабилизатор тока для заряда аккумуляторов позволяет получать токи в нагрузке от 1 мА до 10 А. Устройство содержит следующие основные узлы: источник опорного напряжения, мощный генератор выходного тока, прецизионный задающий узел, а также блок питания и измерительные приборы. Мощный генератор выходного тока, формирующий ток в нагрузке, построен на базе операционного усилителя по классической схеме. Регулирующий элемент выполнен на составных транзисторах VT2 и VT3.
Источник опорного напряжения представляет собой повторитель напряжения, выход которого нагружен на ряд последовательно соединенных прецизионных резисторов R4-R12. На вход повторителя приходит постоянное напряжение Uo, поступающее с выхода двухступенчатого параметрического стабилизатора напряжения на опорных диодах VD1 и VD3 серии Д818Е и КС515А через делитель на резисторах Rl — R3. На каждом из 9 нагрузочных резисторов R4 — R12 падает одинаковое напряжение, равное U0/9 Таким образом, с выходов этого делителя можно снять десять опорных напряжений в диапазоне от О до U0 Для повышения точности задания нагрузочные резисторы выбраны низкоомными с допуском 1 %. Выходные сигналы ИОН формируют в задающем узле напряжения управления мощным генератором выходного тока.

Схема стабилизатора тока для заряда аккумуляторов

Прецизионный задающий узел представляет собой сумматор, выполненный на высокоточном ОУ серии К140УД14А. Он обеспечивает суммирование опорных напряжений, снимаемых с делителя R4-R12. Это позволяет установить на выходе ОУ DA2 с помощью переключателей SA1 — SA4 любое напряжение от 0 до 1,111 U0 в соответствии с выражением:

где К1, К2, КЗ, К4 -0, 1, 2,… 9 — коэффициенты, устанавливаемые переключателями SA1 — SA4 соответственно. Таким образом, прецизионный задающий узел позволяет дискретно установить задающее напряжение с шагом U0/9000 Для высокой точности суммирования резисторы сумматора должны иметь допуск 0,05…0,1% и сопротивление значительно большее, чем у резисторов ИОН. Такое построение задающего узла обеспечивает простоту и высокую точность установки при минимальном количестве деталей.

Генератор выходного тока является классическим источником тока с усилителем мощности, выполненным на транзисторах VT2, VT3. Резистор R25 выполняет функции датчика тока ОУ и сравнивает задающее напряжение, поступающее на неинвертирующий вход, с напряжением обратной связи, приходящим на инвертирующий вход, стремясь их выровнять. Выравнивание осуществляется за счет воздействия на базу составного транзистора, который работает в линейном режиме. Изменения базового тока вызывают соответствующие изменения тока эмиттера и коллектора до тех пор, пока напряжение обратной связи, выделенное на R25 и строго пропорциональное току в силовой цепи, не сравняется с задающим напряжением.

Блок питания должен обеспечивать два напряжения: 15…20 В при токе 0,3 А и 30 В при токе до 10 А. Для контроля тока и напряжения на нагрузке используются стрелочные приборы. Ток полного отклонения вольтметра не должен превышать 100 мкА во избежание ошибки установления тока нагрузки, особенно на нижней границе диапазона.

В предложенной схеме стабилизатора тока для заряда аккумуляторов желательно использовать высококачественную элементную базу, которая является залогом высокой точности и надежности устройства. Если же отказаться от задачи создания широкодиапазонного прибора, можно применить любые имеющиеся ОУ и резисторы. Транзистор VT3 необходимо установить на радиаторе.

Настройка схемы стабилизатора тока для заряда АКБ

Переходя к настройке схемы, нужно установить все переключатели в нулевое положение, подстроечные резисторы R2, R19 — в среднее положение. Подключить резистор нагрузки сопротивлением 100…300 Ом. Включить питание и установить резистором R2 напряжение на эмиттере VT1 около 4,5 В. Резистором R19 сбалансировать операционный усилитель, установив на его выводе 6 напряжение, равное нулю. Затем подключить нагрузочный резистор известного сопротивления около 10 Ом, установить переключатели в положение 1 А и выставить этот ток в нагрузке резистором R2, контролируя ток и напряжение по приборам. Затем установить переключателями ток 1 мА, подключить нагрузочный резистор 1 кОм и уточнить силу тока в нагрузке резистором R19. После этого проверяется изменение тока по диапазону и в случае необходимости уточняется резисторами R2 и R18. Если нет ошибок в монтаже, настройка на этом заканчивается.

При работе с токами свыше 5 А, для использования этого источника в качестве зарядного для автомобильных аккумуляторов, необходимо провести следующие изменения:

— Уменьшить сопротивление резистора R25 до 0,1 Ом, чтобы уменьшить падение напряжения на нем и, следовательно, рассеиваемую мощность. Его желательно изготовить из отрезка константанового провода, имеющего малый температурный коэффициент сопротивления.
— Подключить параллельно транзистору VT3 второй такой же, увеличив площадь радиатора. При этом следует учесть все общие рекомендации по параллельному включению транзисторов.
— Суммарную емкость конденсаторов желательно увеличить до 20000 мкФ. Кроме этого, необходимо установить резистор R1 сопротивлением 10 кОм и R3 сопротивлением 820 Ом, чтобы выставить напряжение на эмиттере VT1 равным 0,8…2,0 В.

В общем данная схема стабилизатора тока для заряда аккумуляторов будет основой для создания зарядных устройств практически для любых аккумуляторов — как мощных автомобильных, так и небольших, с токами от 10 мА.

Зарядное устройство для автомобильного аккумулятора своими руками

Тема автомобильных зарядных устройств интересна очень многим. Из статьи вы узнаете, как переделать компьютерный блок питания в полноценное зарядное устройство для автомобильных аккумуляторов. Оно будет представлять собой импульсное зарядное устройство для аккумуляторов с емкостью до 120 А·ч, то есть зарядка будет довольно мощной.

Собирать практически ничего не нужно – просто переделывается блок питания. К нему добавится всего один компонент.

Компьютерный блок питания имеет несколько выходных напряжений. Основные силовые шины имеют напряжение 3,3, 5 и 12 В. Таким образом, для работы устройства понадобится 12-вольтовая шина (желтый провод).

Для зарядки автомобильных аккумуляторов напряжение на выходе должно быть в районе 14,5-15 В, следовательно, 12 В от компьютерного блока питания явно маловато. Поэтому первым делом необходимо поднять напряжение на 12-вольтовой шине до уровня 14,5-15 В.

Затем, нужно собрать регулируемый стабилизатор тока или ограничитель, чтобы была возможность выставить необходимый ток заряда.

Зарядник, можно сказать, получится автоматическим. Аккумулятор будет заряжаться до заданного напряжения стабильным током. По мере заряда сила тока будет падать, а в самом конце процесса сравняется с нулем.

Приступая к изготовлению устройства необходимо найти подходящий блок питания. Для этих целей подойдут блоки, в которых стоит ШИМ-контроллер TL494 либо его полноценный аналог K7500.

Когда нужный блок питания найден, необходимо его проверить. Для запуска блока нужно соединить зеленый провод с любым из черных проводов.

Если блок запустился, нужно проверить напряжение на всех шинах. Если все в порядке, то нужно извлечь плату из жестяного корпуса.

После извлечения платы, необходимо удалить все провода, кроме двух черных, двух зеленого и идет для запуска блока. Остальные провода рекомендуется отпаять мощным паяльником, к примеру, на 100 Вт.

На этом этапе потребуется все ваше внимание, поскольку это самый важный момент во всей переделке. Нужно найти первый вывод микросхемы (в примере стоит микросхема 7500), и отыскать первый резистор, который применен от этого вывода к шине 12 В.

На первом выводе расположено много резисторов, но найти нужный — не составит труда, если прозвонить все мультиметром.

После нахождения резистора (в примере он на 27 кОм), необходимо отпаять только один вывод. Чтобы в дальнейшем не запутаться, резистор будет называться Rx.

Теперь необходимо найти переменный резистор, скажем, на 10 кОм. Его мощность не важна. Нужно подключить 2 провода длиной порядка 10 см каждый таким образом:

Один из проводов необходимо соединить с отпаянным выводом резистора Rx, а второй припаять к плате в том месте, откуда был выпаян вывод резистора Rx. Благодаря этому регулируемому резистору можно будет выставлять необходимое выходное напряжение.

Стабилизатор или ограничитель тока заряда очень важное дополнение, которое должно иметься в каждом зарядном устройстве. Этот узел изготавливается на базе операционного усилителя. Тут подойдут практически любые «операционники». В примере задействован бюджетный LM358. В корпусе этой микросхемы два элемента, но необходим только один из них.

Пару слов о работе ограничителя тока. В этой схеме операционный усилитель применяется в качестве компаратора, который сравнивает напряжение на резисторе с низким сопротивлением с опорным напряжением. Последнее задается при помощи стабилитрона. А регулируемый резистор теперь меняет это напряжение.

При изменении величины напряжения операционный усилитель постарается сгладить напряжение на входах и сделает это путем уменьшения или увеличения выходного напряжения. Тем самым «операционник» будет управлять полевым транзистором. Последний регулирует выходную нагрузку.

Полевой транзистор нужен мощный, поскольку через него будет проходить весь ток заряда. В примере используется IRFZ44, хотя можно использовать любой другой соответствующих параметров.

Транзистор обязательно устанавливается на теплоотвод, ведь при больших токах он будет хорошенько нагреваться. В этом примере транзистор просто прикреплен к корпусу блока питания.

Печатная плата была разведена на скорую руку, но получилось довольно неплохо.

Теперь остается соединить все по картинке и приступить к монтажу.

Напряжение выставлено в районе 14,5 В. Регулятор напряжения можно не выводить наружу. Для управления на передней панели имеется только регулятор тока заряда, да и вольтметр тоже не нужен, поскольку амперметр покажет все, что надо видеть при зарядке.

Амперметр можно взять советский аналоговый или цифровой.

Также на переднюю панель был выведен тумблер для запуска устройства и выходные клеммы. Теперь можно считать проект завершенным.

Получилось несложное в изготовлении и недорогое зарядное устройство, которое вы можете смело повторить сами.

Автор: АКА КАСЬЯН.

Прикрепленные файлы: СКАЧАТЬ.

Регулируемый стабилизатор напряжения для зарядного устройства

Зарядное устройство для автомобильных аккумуляторов – незаменимая вещь, которая должна иметься у каждого автолюбителя, не зависимо от того, на сколько аккумулятор хорош, поскольку подводить он может в самую неудобную минуту.

Конструкции многочисленных зарядных устройств мы неоднократно рассматривали на страницах сайта. Зарядное устройство по идее ничто иное как блок питания со стабилизацией тока и напряжения. Работает просто – мы знаем, что напряжение заряженного автомобильного аккумулятора около 14-14,4 Вольт, на зарядном устройстве нужно выставить именно это напряжение, дальше выставить желаемый ток заряда, в случае кислотных стартерных АКБ это десятая часть емкости аккумулятора, например – аккумулятор 60 А/ч, заряжаем его током 6 Ампер.

Регулируемый стабилизатор напряжения для зарядного устройства

В итоге по мере заряда аккумулятора ток будет падать и со временем примет нулевое значение – как только аккумулятор заряжен. Такая система используется во всех зарядных устройствах, процесс заряда не нужно постоянно контролировать, поскольку все выходные параметры зарядного устройства стабильны и не зависят от перепадов сетевого напряжения.

Исходя из того становиться ясно, что для постройки зарядного устройства нужно иметь три узла.

1) Понижающий трансформатор либо импульсный источник питания плюс выпрямитель
2) Стабилизатор тока
3) Стабилизатор напряжения

С помощью последнего задается порог напряжения, до которого будет заряжаться аккумулятор и сегодня мы поговорим именно о стабилизаторе напряжения.

Система прсота до безобразия, всего 2 активных компонентов, минимальные затраты, ну а сборка займет не более 10 минут при наличии всех компонентов.

Что мы имеем . полевой транзистор в качестве силового элемента, регулируемый стабилитрон, который задает напряжение стабилизации, это напряжение можно выставить вручную, с помощью переменного (а лучше подстроечного, многооборотного) резистора 3,3кОм. На вход стабилизатора можно подавать напряжение до 50 Вольт, на выходе уже получаем стабильное напряжение нужного номинала.

Минимальное возможное напряжение 3Вольт (зависит от полевого транзистора) дело в том, что для того, чтобы полевой транзистор открылся на его затворе нужно иметь напряжение выше 3-х вольт (в некоторых случаях и больше) кроме полевых транзисторов, которые предназначены для работы в цепях с логическим уровнем управления.

Стабилизатор может коммутировать токи до 10 Ампер в зависимости от условий, в частности от типа полевого транзистора, от наличия радиатора и активного охлаждения.

Регулируемый стабилитрон TL431 популярная штука и встречается в любом компьютерном блоке питания, на нем построен контроль выходного напряжения, стоит рядом с оптопарой.

Разобрал одно из своих зарядных устройств, чтобы показать как выглядит стабилизатор, за качество монтажа строго судить не нужно, зарядник 2 года работает у друга без нареканий, делал его на скорую руку особо не заморачивался.

И ещё хочу отметить один момент, если вы решили поменять масло в своём автомобиле, то хочу порекомендовать отличный торговый дом “Маслёнка”, который занимается именно в этом направлении. Заходите и выбирайте индустриальное масло, здесь нет подделок…

Схемы простых зарядных для авто с регулировкой напряжения и тока

Главная » Разное » Схемы простых зарядных для авто с регулировкой напряжения и тока

Три простые схемы регулятора тока для зарядных устройств

Мы уже рассматривали много схем регуляторов напряжения для самых разных целей, сегодня же я вам покажу три простые схемы регуляторов постоянного тока, которые стоит взять на вооружение, так как они универсальны и могут быть использованы не только в зарядных устройствах, но и во многих самодельных конструкциях, включая и лабораторные блоки питания.

Регулятор тока по идее не многим отличается от регулятора напряжения, стоит заметить, что есть понятие стабилизатор тока.

В отличие от регулятора он поддерживает стабильный выходной ток независимо от напряжения на входе и выходной нагрузки.

Сегодня мы рассмотрим пару вариантов стабилизатора и один регулятор общего применения, стабилизатор тока неотъемлемая часть любого нормального лабораторного блока питания или зарядного устройства, предназначен он для ограничения тока подаваемого в нагрузку.

Важный момент… во всех трех вариантах в качестве датчика тока использованны шунты, по сути это низкоомные резисторы, для увеличения выходного тока любой из перечисленных схем нужно будет снизить сопротивление шунта экспериментальным образом.

Кстати ссылки на все печатные платы найдёте в конце статьи. Нужное значение тока выставляют вручную, как правило вращением переменного резистора.

Все три варианта которые мы сегодня рассмотрим работают в линейном режиме, а значит силовой элемент — транзистор. При больших нагрузках будет нагреваться и нуждается в охлаждении.

Постараюсь пояснить принцип работы схем максимально простыми словами…

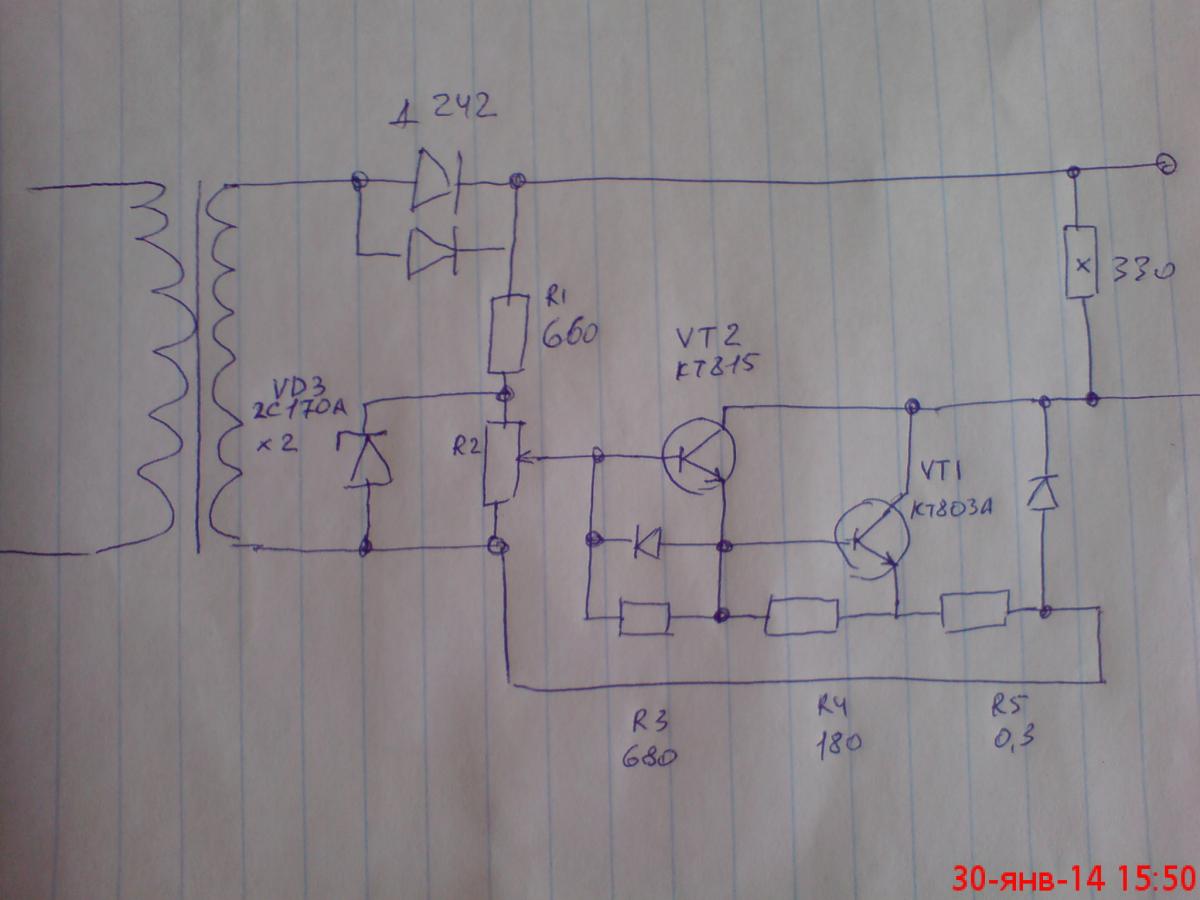

Первая схема отличается максимальной простотой и доступностью компонентов, всего два транзистора, один из них управляющий, второй же является силовым, по которому протекает основной ток. Датчик тока или шунт представляет из себя низкоомный проволочный резистор, при подключении выходной нагрузки на этом резисторе образуется некоторое падение напряжения, чем мощнее нагрузка, тем больше падение.

Такого падения напряжения достаточно для срабатывания управляющего транзистора, чем больше падение, тем больше приоткрыт этот транзистор.

Резистор R1 задаёт напряжение смещения для силового транзистора, именно благодаря ему основной транзистор находится в открытом состоянии.

Ограничение тока происходит за счет того, что напряжение на базе силового транзистора, которое было образовано резистором R1, грубо говоря затухается или замыкается на плюс питания через открытый переход маломощного транзистора. Этим силовой транзистор будет закрываться, следовательно ток протекающий по нему уменьшается вплоть до полного нуля.

Резистор R2 по сути обычный делитель напряжения, которым мы можем задать как бы степень приоткрытости управляющего транзистора, а следовательно управлять и силовым транзистором, ограничивая ток протекающий по нему.Увеличить общий ток коммутации этой схемы, можно дополнительными силовыми транзисторами, подключенных параллельно. Так как характеристики даже одинаковых транзисторов будут отличаться, в их коллекторную цепь добавлены резисторы, они предназначены для выравнивания токов через транзисторы, чтобы последние были нагружены равномерно.

Вторая схема построена на базе операционного усилителя, её неоднократно использовал в зарядных устройствах для автомобильных аккумуляторов, в отличие от первого варианта эта схема является именно стабилизатором тока. Как и в первой схеме, тут также имеется датчик тока или шунт, операционный усилитель фиксирует падение напряжения на этом шунте, всё по уже знакомой нам схеме.

Усилитель сравнивает напряжение на шунте с опорным, которое задается стабилитроном. Переменным резистором мы искусственно меняем опорное напряжение, операционный усилитель в свою очередь постарается сбалансировать напряжение на входах, путём изменения выходного напряжения.

Выход операционного усилителя управляется мощным полевым транзистором.

То есть, принцип работы мало, чем отличается от первой схемы за исключением того, что тут имеется источник опорного напряжения в лице стабилитрона.

Эта схема также работает в линейном режиме и силовой транзистор при больших нагрузках будет сильно нагреваться и ему необходим радиатор, кстати возможно применение биполярных транзисторов.

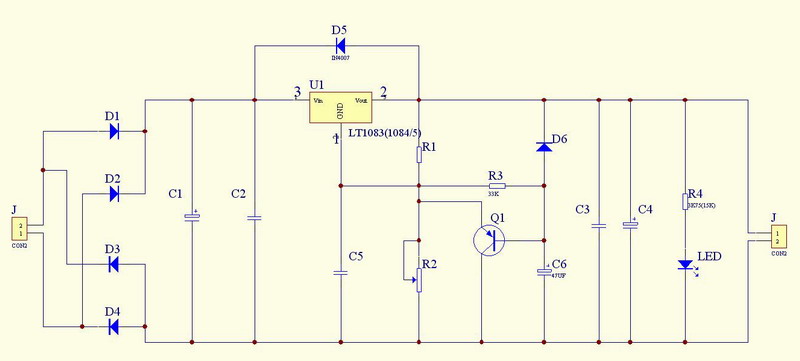

Последняя схема построена на базе популярной интегральной микросхемы стабилизатора LM317, это линейный стабилизатор напряжения но имеется возможность использовать микросхему в качестве стабилизатора тока. Нужный ток задается переменным резистором. Недостатком схемы является то, что основной ток протекает именно по ранее указанному резистору и естественно тот нужен мощный, очень желательно использование проволочных резисторов.

Максимально допустимый ток для микросхема LM317 составляет около полтора ампера, увеличить его можно дополнительным силовым транзистором, в этом случае микросхема уже будет в качестве управляющей, следовательно нагреваться она не будет.

Взамен будет нагреваться транзистор и от этого никуда не денешься.

Архив к статье; скачать…

Автор; АКА Касьян

11 примеров: схемы на самодельное зарядное устройство для автомобильного аккумулятора

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы 2017 и 2018 года, как собрать принципиальную схему за час.

Чтобы понять, обладаете ли вы необходимой информацией об аккумуляторах и зарядных устройствах для них, следует пройти небольшой тест:

По каким основным причинам происходит разрядка автомобильного аккумулятора на дороге?

А) Автомобилист вышел из транспорта и забыл выключить фары.

Б) Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

Может ли аккумулятор выйти из строя, если автомобилем не пользуются долгое время (стоит в гараже без запуска)?

А) При долгом простое аккумуляторная батарея выйдет из строя.

Б) Нет, батарея не испортится, ее потребуется только зарядить и она снова будет функционировать.

Какой источник тока используется для подзарядки АКБ?

А) Есть только один вариант — сеть с напряжением в 220 вольт.

Б) Сеть на 180 Вольт.

Обязательно снимать аккумуляторную батарею при подключении самодельного устройства?

А) Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

Б) Необязательно снимать АКБ с установленного места.

Если перепутать «минус» и «плюс» при подключении ЗУ, то аккумуляторная батарея выйдет из строя?

А) Да, при неправильном подключении, аппаратура сгорит.

Б) Зарядное устройство просто не включится, потребуется переместить на положенные места необходимые контакты.

Ответы:

А) Не выключенные фары при остановке и минусовая температура – наиболее распространенные причины разряда АКБ на дороге.
А) АКБ выходит из строя, если долго не подзаряжать ее при простое автомобиля.
А) Для подзарядки применяется напряжение сети в 220 В.
А) Не желательно производить зарядку батареи самодельным устройством, если она не снята с автомобиля.
А) Не следует путать клеммы, иначе самодельный аппарат перегорит.

Аккумулятор на автотранспорте требуют периодической зарядки. Причины разряжения могут быть разные — начиная от фар, что хозяин забыл выключить, и до отрицательных температур в зимний период на улице. Для подпитки АКБ потребуется хорошее зарядное устройство. Такое приспособление в больших разновидностях представлено в магазинах автозапчастей. Но если нет возможности или желания покупки, то ЗУ можно сделать своими руками в домашних условиях. Имеется также большое количество схем — их желательно все изучить, чтобы выбрать наиболее подходящий вариант.

Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты. Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора. Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Топ-3 производителей зарядных устройств

Если нет желания или возможности своими руками собрать ЗУ, то обратите внимание на следующих производителей:

Фирмы хорошо зарекомендовали себя на рынке, а потому о надежности и функциональности переживать при покупке не следует.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Схема 100% рабочего ЗУ на 12 вольт

ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

Необходимые компоненты:

dc-dc понижающий преобразователь.
Амперметр.
Диодный мост КВРС 5010.
Концентраторы 2200 мкФ на 50 вольт.
трансформатор ТС 180-2.
Предохранители.
Вилка для подключения к сети.
«Крокодилы» для подключения клемм.
Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

1 схема умного ЗУ

Умное ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства. Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше. Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования. В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания на 12 вольт — 10 ампер.

1 схема промышленного ЗУ

Посмотрите на схему промышленного зарядного устройства от оборудования Барс 8А. Трансформаторы используются с одной силовой обмоткой на 16 Вольт, добавляется несколько диодов vd-7 и vd-8. Это необходимо для того, чтобы обеспечить мостовую схему выпрямителя от одной обмотки.

1 схема инверторного устройства

Инверторный вид

Посмотрите на картинке схему инверторного зарядного устройства. Это приспособление перед началом зарядки разряжает аккумуляторную батарею до 10,5 Вольт. Ток используется с величиной С/20: «C» обозначает ёмкость установленного аккумулятора. После этого процесса напряжение повышается до 14,5 Вольт, при помощи разрядно-зарядного цикла. Соотношение величины заряда и разряда составляет десять к одному.

1 электросхема ЗУ электроника

Схема Электроника

1 схема мощного ЗУ

Мощное ЗУ

Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора. Приспособление применяется для кислотных АКБ, имеющих высокую емкость. Устройство с легкостью заряжает автомобильный аккумулятор, имеющий емкость в 120 А. Выходное напряжение устройство регулируется самостоятельно. Оно составляет от 0 до 24 вольт. Схема примечательна тем, что в ней установлено мало компонентов, но дополнительные настройки при работе она не требует.

2 схемы советского ЗУ

Советское ЗУ

Многие уже могли видеть советское зарядное устройство. Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так. Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то зарядник получится оживить. Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Электрон 3М

Схема Электрон 3М

За час: 2 принципиальные схемы зарядки своими руками

Простые схемы

1 самая простая схема на автоматическое ЗУ для авто АКБ

Простая схема

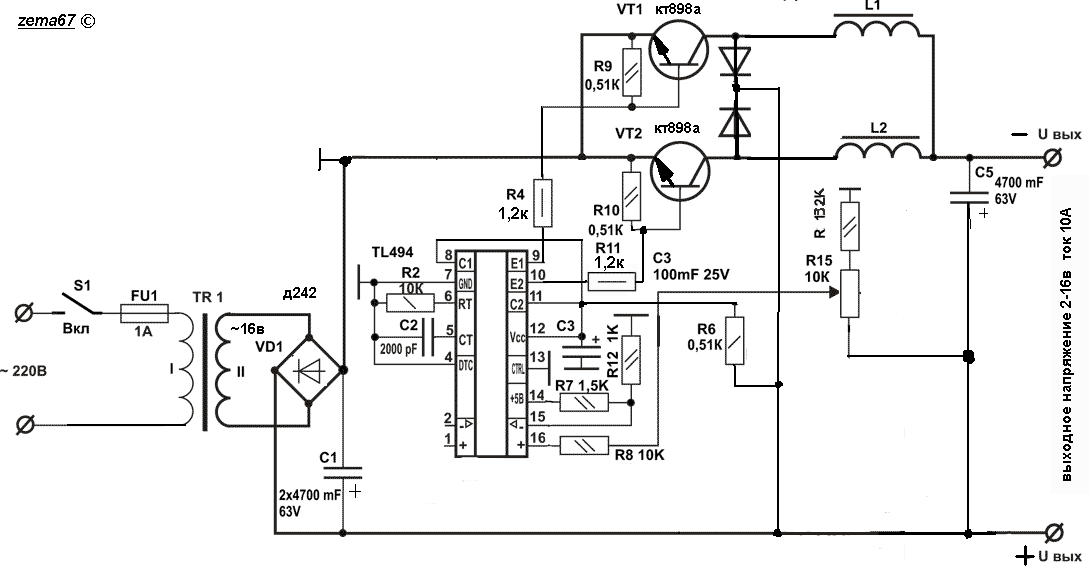

Топ 4 схем импульсных ЗУ

Импульсные ЗУ

1 схема на тиристорное ЗУ

Схема

1 упрощенная схема с сайта Паяльник

Схема

1 схема на интеллектуальное ЗУ

Интеллектуальное ЗУ

4 подробные схемы защиты для ЗУ

Защита

Новые схемы 2017 и 2018 года

Новые схемы

1 схема на китайское ЗУ

Схема

1 простая схема — как собрать ЗУ

Схема

Регулятор тока зарядного устройства

В конструкции самодельного зарядного устройства для автомобильного аккумулятора важной частью является узел стабилизации и ограничения тока. Такой узел дает возможность выставить любой угодный ток заряда, при этом будет делать это за счет повышения или понижения выходного напряжения.

Схема предложенная в статье может отлично работать в совместимости с любым зарядным устройством.

Вариант реализации такого блока до безобразия прост и собран на одном элементе ОУ. Зарядное устройство должно отдавать напряжение 13,5-14,5 Вольт при токе до 10 Ампер.

Полевой транзистор – основной силовой элемент и весь ток проходит по нему, поэтому обязательно устанавливают на теплоотвод.

Можно использовать низковольтные полевые транзисторы с током от 20 , а еще лучше от 40 Ампер. Для наших целей отлично подойдут мощные N- канальные полевые транзисторы типа IRF3205, IRFZ44/46/48 iили аналогичные.

Силовой шунт в моем случая в виде низкоомного резистора, если кому лень искать, можете использовать шунт , который стоит в дешевых китайских мультиметрах, такие шунты можно использовать для довольно точных замеров при токах до 10-14Ампер.

Полевой транзистор при желании можно заменить на биполярный, но с учетом того, что последний должен иметь большой ток коллектора, к примеру КТ819ГМ или КТ8101 из наших , тоже устанавливают на теплоотвод.

ОУ в моем варианте задействован сдвоенный , типа ЛМ358, но можно использовать и одиночные операционные усилители, к примеру – TL071/081

Автор; АКА Касьян

Зарядное устройство для автомобильного аккумулятора своими руками

Зарядное устройство (ЗУ) для аккумулятора необходимо каждому автолюбителю, но стоит оно немало, а регулярные профилактические поездки в автосервис не выход. Обслуживание батареи в СТО требует времени и денег. Кроме того, на разряженном аккумуляторе до сервиса ещё нужно доехать. Собрать своими руками работоспособное зарядное устройство для автомобильного аккумулятора своими руками сможет каждый, кто умеет пользоваться паяльником.

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи. При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток. Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора. Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается. Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Чтобы принимать решение о необходимости зарядки, нужно определить, в каком состоянии находится АКБ. Самый простой вариант — «крутит/не крутит» — в то же время является и неудачным. Если батарея «не крутит», к примеру, утром в гараже, то вы вообще никуда не поедете. Состояние «не крутит» является критическим, а последствия для аккумулятора могут быть печальными.

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

12.6…12.7 В — полностью заряжена;
12.3…12.4 В — 75%;
12.0…12.1 В — 50%;
11.8…11.9 В — 25%;
11.6…11.7 В — разряжена;
ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

Зарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14.2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

Читайте также: Как выбрать настольный электрический наждак с валом для дома

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.

С плавной регулировкой тока

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

Читайте также: Изготовление картофелесажалки для мотоблока и мини-трактора

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А. Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт. Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Налаживание устройства сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру.

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.

Для создания автомобильной зарядки своими руками из блока питания компьютера придётся собрать схему, приведённую на рисунке.

Пошагово необходимые для доработки операции будут выглядеть следующим образом:

Откусить все провода шин питания, за исключением жёлтых и чёрных.
Соединить между собой жёлтые и отдельно чёрные провода — это будут соответственно «+» и «-» ЗУ (см. схему).
Перерезать все дорожки, ведущие к выводам 1, 14, 15 и 16 контроллера TL494.
Установить на кожух БП переменные резисторы номиналом 10 и 4,4 кОм — это органы регулировки напряжения и тока зарядки соответственно.
Навесным монтажом собрать схему, приведённую на рисунке выше.

Читайте также: Описание ручных и стационарных электрических циркулярных пил

Если монтаж выполнен правильно, то доработку закончена. Осталось оснастить новое ЗУ вольтметром, амперметром и проводами с «крокодилами» для подключения к АКБ.

В конструкции возможно использовать любые переменные и постоянные резисторы, кроме токового (нижний по схеме номиналом 0.1 Ом). Его рассеиваемая мощность — не менее 10 Вт. Сделать такой резистор можно самостоятельно из нихромового или медного провода соответствующей длины, но реально найти и готовый, к примеру, шунт от китайского цифрового тестера на 10 А или резистор С5−16МВ. Ещё один вариант — два резистора 5WR2J, включённые параллельно. Такие резисторы есть в импульсных блоках питаниях ПК или телевизоров.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Схема простого зарядного устройства для АКБ

Привет всем, я за свою практику делал множество схем зарядных устройств для самых разных аккумуляторов, но в последнее время заметил, что несмотря на огромную базу схем в интернете, люди хотят видеть простую схему зарядного устройства для автомобильных аккумуляторов из очень доступных компонентов, поэтому я решил воплотить эту идею в жизнь.

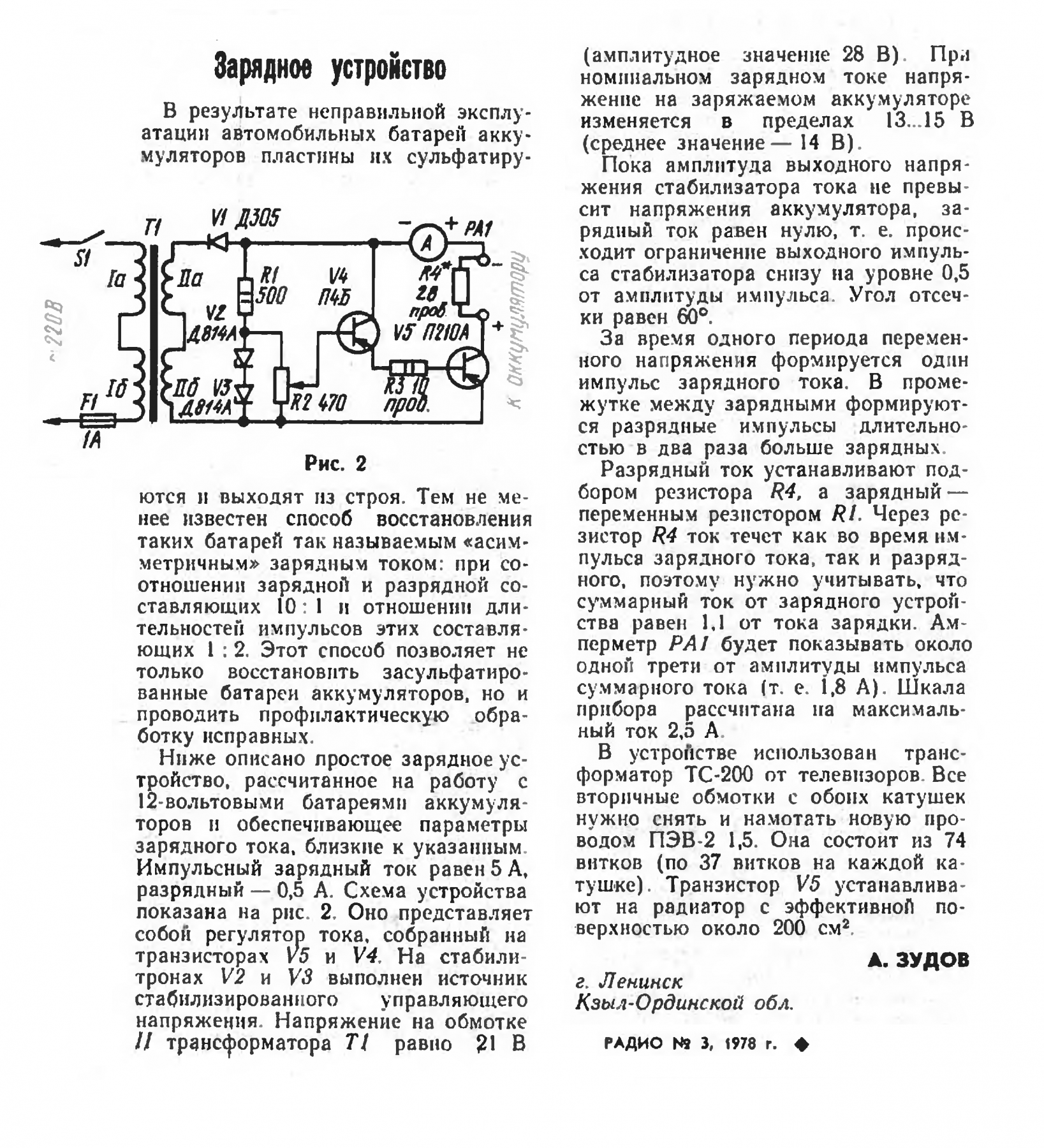

Эта схема была снята из радиожурнала, которая стала очень популярной в последнее время, по сути это тиристорный регулятор напряжения, многие наверное будут осуждать мое решение об использовании именно этой схемы, ведь она не имеет узла контроля тока, защиты и многих других плюшек, которыми снабжены современные зарядные устройства.

Вы конечно правы, но именно эта схема была повторена радиолюбителями, в том числе и мною множество раз и зарекомендовала себя с лучшей стороны.

Итак, о схеме; она отличается от обычных линейных схем, обратите внимание на транзисторы Q1 и Q2, на их базе собран генератор импульсов, то есть аккумулятор по сути заряжается импульсами тока, в этом можно убедиться подключив осциллограф, такой режим работы имеет множество плюсов.

Первый из них заключается в том, что силовой элемент схемы работает не в линейном, а в ключевом режиме, следовательно, нагреваться будет меньше, и ещё импульсная зарядка может быть полезной для консульфатации аккумулятора, а значит такая зарядка в теории может восстанавливать АКБ.

Генератор импульсов собран на маломощной комплементарной паре, можно использовать буквально любые маломощные транзисторы, например наши КТ 361 и КТ 315. Выходной ток может доходить до 10 ампер, следовательно с ее помощью можно эффективно заряжать аккумуляторы с ёмкостью до 100 ампер\часов.

Диодный мост нужен с запасом, советую использовать диоды ампер на 15-20, я ставил готовую сборку на 30 ампер. Сетевой понижающий трансформатор должен обеспечивать выходное напряжение не менее 15 или 16 вольт и соответствующий ток.

Тут важно запомнить — эффективный ток заряда для автомобильных свинцово-кислотных аккумуляторов составляет десятую часть от ёмкости аккумулятора, например аккумулятор на 60 ампер\часов эффективный ток заряда должен быть в районе 6 ампер и т.д.

В моем варианте был использован готовый трансформатор от источника бесперебойного питания, по мне это хороший вариант. Мне повезло и обмотки трансформатора оказались медными, а не алюминиевыми как это бывает с бюджетными бесперебойниками.

Порывшись в старом хламе мне удалось найти только один тиристор, но к сожалению и тот оказался нерабочим, по идее можно собрать аналог тиристора, но я решил использовать обычный транзистор типа империи MJE13009 и всё прекрасно заработало.

переделал на транзистор

Печатная плата получилась довольно компактной, кстати исходный файл платы доступен для скачивания в конце статьи. Транзисторы и диодный мост устанавливают на радиатор, конструкцию также желательно дополнить кулером. Индикаторы поставил стрелочные, амперметр на 1 ампер, но после замены шунта он стал отображать ток до 10 ампер, вольтметр на 15 вольт.

Хотел всё это дело собрать в корпусе от блока питания компьютера но на данный момент работаю над несколькими проектами и времени попросту нет, но в дальнейшем обязательно займусь изготовлением корпуса.

Выходное напряжение регулируется от чистого ноля. Процесс зарядки автомобильных аккумуляторов происходит следующим образом, включаем зарядное устройство в сеть и вращением переменного резистора добиваемся на выходе 14 и 14.4 вольт выходного напряжения.

Это напряжение полностью заряженного автомобильного аккумулятора, дальше подключаем зарядку к аккумулятору не забывая соблюдать полярность, то есть плюс к плюсу, а минус к минусу.

По мере заряда аккумуляторной батареи ток будет снижаться и в конце процесса значение будет близким к нулю, этим заряд можно считать завершенным.

Плохо то, что схема лишена защиты от коротких замыканий, может спасти только предохранитель, также отсутствует функция защиты от переполюсовки питания, но все это можно дополнить и позже, было бы желание))).

Плата в формате .lay; скачать…

Автор; АКА КАСЬЯН

Стабилизатор напряжения батареи

— купить стабилизатор напряжения батареи с бесплатной доставкой на AliExpress

Отличные новости !!! Для стабилизатора напряжения аккумуляторной батареи вы обратились по адресу. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший стабилизатор напряжения батареи должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели стабилизатор напряжения аккумулятора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в стабилизаторе напряжения аккумулятора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести стабилизатор напряжения батареи по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший стабилизатор напряжения аккумуляторной батареи — Отличные предложения на стабилизатор напряжения аккумуляторной батареи от глобальных продавцов стабилизаторов напряжения аккумуляторной батареи

Отличные новости !!! Для стабилизатора напряжения аккумуляторной батареи вы обратились по адресу.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший стабилизатор напряжения батареи должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели стабилизатор напряжения аккумулятора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в стабилизаторе напряжения аккумулятора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести стабилизатор напряжения батареи по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Стабилизаторы напряжения

могут увеличить мощность и крутящий момент — факт или вымысел

Тестирование Скоттом Цунейши

Уважаемый Import Tuner ,
Я пишу, чтобы предложить вам продукт для проверки фактами или вымыслом: стабилизаторы напряжения.Кажется, что каждая компания JDM делает их, но они никогда толком не объясняют, как они работают, просто их установка сделает вашу машину лучше во всех отношениях. Но все в сети говорят о них дерьмо. Они работают? Как они работают? Стоят ли они своей цены?
Спасибо,
-Джереми Панза,
через [email protected]

Фото 2/13 | Стабилизаторы напряжения могут увеличивать мощность и крутящий момент — факт или вымысел

Если когда-либо и существовала загадочная область функциональности автомобиля, так это электрическая система автомобиля.Динамику двигателя, настройку подвески, размер тормозов и даже настройку легко понять, потому что мы можем чувствовать, наблюдать и визуализировать происходящее. Больший рабочий объем означает сжигание большего количества воздуха и топлива для большей мощности. Меньший крен кузова и более низкий центр тяжести улучшают управляемость. Более крупные тормоза означают большую площадь поверхности для распределения тепла и меньшее выгорание тормозов. Предварительное зажигание наряду с повышенной температурой выхлопных газов? Добавьте еще топлива. Простой.

Но это не тот случай в мире электроники, где все происходит со скоростью света субатомными частицами, которые объявляют о своем присутствии только при замыкании или загорании предметов.Следом идут сомнительные продукты, обещающие сделать отличные вещи для электрической системы автомобиля. В конце концов, если вы не можете сказать, насколько хорошо что-то работает, вы не можете с уверенностью сказать, действительно ли продукт компании X не делает его лучше. Но вот почему мы здесь.

Претензия:
Стабилизаторы напряжения позволяют увеличивать мощность и крутящий момент.

В этом месяце мы протестировали четыре самых популярных стабилизатора напряжения на рынке. Не путать с системами заземления, которые дополняют заземление оригинального аккумулятора и шасси автомобиля, стабилизаторы напряжения, иногда называемые «конденсаторами», подключаются непосредственно к аккумулятору автомобиля на положительной и отрицательной клеммах и предназначены для регулирования потока электричества, идущего от аккумулятор автомобиля к его электрическим компонентам, сглаживание холостого хода, улучшение выходной мощности фар и звукового оборудования, увеличение срока службы аккумулятора и повышение эффективности сгорания для увеличения мощности / крутящего момента и снижения выбросов.

Фото 3/13 | Стабилизаторы напряжения могут увеличивать мощность и крутящий момент — факт или вымысел

Первое, что нужно запомнить, это то, что автомобильный аккумулятор уже действует как большой стабилизатор напряжения. Электроэнергия, вырабатываемая генератором, отправляется на аккумулятор и электрические устройства по мере необходимости. В периоды низкого потребления электроэнергии (например, фары, аудиосистема, кондиционер выключен) избыточное электричество, вырабатываемое генератором, заряжает аккумулятор, а не проходит через систему.Но когда потребность в электрической системе автомобиля превышает то, что может генерировать генератор переменного тока (например, во время низкого холостого хода и / или высокого потребления электроэнергии), электричество разряжается от аккумулятора в количествах, необходимых для компенсации провисания. Проблема в том, что традиционный свинцово-кислотный аккумулятор не может переключаться с заряда на разряд достаточно быстро, чтобы подавить небольшие колебания напряжения или электрический «шум», который может отрицательно повлиять на электрические компоненты автомобиля. Более продвинутые (дорогие) аккумуляторы и электрические системы новых автомобилей могут почти идеально стабилизировать ток ржавчины, но в любом случае — говорят производители комплектов стабилизаторов напряжения — можно многого добиться, добавив систему вторичного рынка. конденсаторы к смеси.

Фото 4/13 | Стабилизаторы напряжения могут увеличивать мощность и крутящий момент — факт или вымысел

Наши испытания начались с того, что мы прикрепили новый (для него) KA24DE ’95 240SX с двигателем KA24DE ’95 240SX Эллиотта «Mr. дроссельная заслонка тянет, сначала в качестве базовой линии без установленной системы напряжения, затем снова с каждым из четырех претендентов на место.

Первым был Raizin Pivot, японский производитель которого может похвастаться уверенностью в изготовлении продукта с прозрачным корпусом. Его конструкция проста: четыре конденсатора для зарядки и разрядки постороннего электрического тока быстрее, чем автомобильный аккумулятор, небольшая положительная и отрицательная проводка, два сменных предохранителя и светодиод, указывающий на правильность установки.

Следующим был конденсатор Racing Spec Condenser от Buddy Club. Судя по тому, что мы могли видеть через окно в его корпусе, он построен так же, как Raizin, но с большими конденсаторами и добавлением дополнительных заземляющих лент.

Нашим третьим и последним японским претендентом была почтенная система Hyper Voltage от Sun Auto, одна из первых подобных комплектов на рынке. В ней использовалась медная проводка, покрытая нержавеющей сталью, большего размера, чем в любой другой системе, и полностью герметичный модуль, отлично подходящий для защиты от загрязнений, но не так хорош для удобства обслуживания или наблюдения за тем, как он работает.Тем не менее, он показал лучшие пиковые показатели из всей группы.

Наш «загадочный стабилизатор» (названный так потому, что он был подарен для тестирования без какой-либо маркировки), был последним, кто попал под микроскоп.Его алюминиевый корпус радиатора является общим для нескольких брендов, как и его черно-красная проводка в стиле Home Depot. Мы не будем спекулировать на том, какой бренд мы думаем.

Вердикт:
Каждый стабилизатор слегка увеличивал мощность и крутящий момент во всем диапазоне оборотов, и за исключением Raizin, который потерял долю лошадиных сил, каждая система увеличивала пиковую мощность и крутящий момент. Но величина увеличения мощности и крутящего момента — в среднем 0,5 л.с.и 1,5 фунт-фут крутящего момента — достаточно мала, чтобы считаться стандартным отклонением при параллельных тестах 15-летнего автомобиля с впечатляющей историей испытаний. чек-двигатель фары.Тем не менее, основываясь на универсальных характеристиках устройства Sun Auto и низких характеристиках устройства Buddy Club, а также на том факте, что Эллиот клянется, что устройство Sun Auto на самом деле делает его поцарапанные желтые фары ярче, мы должны признать, что в конце концов, эти вещи могут принести некоторую пользу.

Фото 13/13 | Стабилизаторы напряжения могут увеличивать мощность и крутящий момент — факт или вымысел

Смотреть фотогалерею (13) Фото

Эффект стабилизатора напряжения и заземляющих кабелей — миф и факт

Многие автолюбители сказали нам, что установив стабилизатор напряжения с заземляющими кабелями в наш автомобиль, устройство способно обеспечить лучший МОМЕНТ и РАСХОД ТОПЛИВА для нашего автомобиля.Но как это крошечное устройство с небольшим количеством конденсаторов и толстыми разноцветными кабелями может так сильно повлиять на характеристики автомобиля?

Стабилизатор напряжения плюс кабель заземления

Прежде чем мы углубимся в принцип работы стабилизатора напряжения и заземляющих кабелей, давайте сначала посмотрим, как работает наша автомобильная электроника. Наш автомобильный аккумулятор действует как источник напряжения и тока, не говоря уже о том, что этот аккумулятор уже ведет себя как большой стабилизатор напряжения. Электричество вырабатывается автомобильным генератором переменного тока, а затем передается на аккумулятор транспортного средства, фару, ДВС, ЭБУ, компрессор и другие необходимые электронные устройства.В периоды низкого потребления электроэнергии из автомобиля избыточная электроэнергия, вырабатываемая автомобильным генератором переменного тока, будет передаваться для зарядки автомобильного аккумулятора. Вот несколько советов, если вам нужно новое зарядное устройство .

TVCK Cars Shot Outdoor Malacca

С другой стороны, когда автомобильная система требует большого количества электроэнергии, например, машина долгое время простаивает с включенными кондиционерами, ДВС и фарами, что перевешивает электроэнергию, вырабатываемую автомобилем. Генератор переменного тока, то избыток электроэнергии будет потребляться от автомобильного аккумулятора, чтобы удовлетворить спрос.Свинцово-кислотный аккумулятор нашего автомобиля не может переключаться с заряда на разряд быстро или достаточно быстро, чтобы подавить небольшие колебания напряжения или электрические «шумы», которые отрицательно сказываются на электронных компонентах автомобиля.

Pivot Raizin VS-1 Подключение к автомобильному аккумулятору

В результате наши электронные компоненты не могут работать в идеальном состоянии в течение этого времени. Когда возникает такая ситуация, здесь на помощь приходит стабилизатор напряжения. Стабилизатор напряжения помогает стабилизировать подачу напряжения и минимизировать электрический «шум» в системе автомобиля.

Toyota Altis оборачивается в камуфляжный ночной вид

Ниже представлены динамические графики, полученные от Importtuner для тестирования автомобиля Honda Accord V6 2010 года с полностью открытой дроссельной заслонкой на 3-й передаче с использованием стабилизатора напряжения PIVOT RAIZIN вместе с заземляющими кабелями.

PIVOT Mega Razin Dyno Результат

Стабилизатор напряжения немного увеличил крутящий момент на 2,1 с небольшой потерей мощности на 0,5 . У каждой системы была увеличена пиковая мощность и крутящий момент. Улучшение относительно небольшое.Но некоторые пользователи утверждали, что стабилизатор напряжения делает фару ярче, а звуковая система улучшается. Результат тестирования был получен от -> superstreetonline.com

Заземляющий кабель HKS Mega Thick 8GA с 5 точками в моторном отсеке VVT-i Toyota Vios с Pivot Voltage Stabilizer

Другие пользователи утверждали, что после установки стабилизатора напряжения и заземляющих кабелей:

Запуск двигателя становится проще
Более плавный разгон
ICE (звуковая система) становится лучше
Увеличивает срок службы автомобильного аккумулятора
Снижена вибрация двигателя на холостом ходу

Заключение, установка стабилизатора напряжения и заземляющего кабеля мало улучшает характеристики автомобиля, пользователи почти не замечают различий между .Я установил Pivot Voltage Stabilizer в свой Toyota Vios, но я не чувствую разницы в производительности, а также улучшения электронных устройств.

Кельвин Анг и его питомец (Toyota Vios)

Прочтите, как улучшить характеристики автомобиля надлежащими способами и узнайте о , как самостоятельно установить стабилизатор напряжения в автомобиль .

Не забудьте поставить нам отметку «Нравится» внизу сообщения, если вы узнали что-то сегодня 🙂

Стабилизаторы питания постоянного тока | От 12 В до 12 В постоянного тока | От 24 В до 24 В постоянного тока | От 3 до 35 ампер | Мобильное крепление | Настенное крепление | Настольное крепление

Стабилизирующие преобразователи постоянного тока 12 В и 24 В постоянного тока

Подайте на чувствительную электронику правильное напряжение независимо от состояния батареи.Эти стабилизирующие преобразователи обеспечивают непрерывный, точно регулируемый выходной сигнал во всем диапазоне полезного напряжения батареи. Это предотвращает воздействие на нагрузку колебания входного напряжения, которое может вызвать отключение, снизить производительность и, возможно, повредить чувствительную схему.

Преимущества приложения включают:

Управляйте электроникой при оптимальном входном напряжении даже от почти разряженных батарей
Повышающее напряжение для компенсации падений напряжения при длинных проводах от батарей
Устранение падений напряжения при кратковременной утечке тока из аккумуляторов, как при запуске двигателя
Устранение колебаний напряжения от источников заряда
Устранение скачков напряжения из-за внезапного отключения сильноточной нагрузки

Опции / Заводские модификации

Эти преобразователи обеспечивают полную изоляцию входа / выхода, практически устраняя кондуктивные помехи в линии и позволяя подключать отрицательные заземляющие нагрузки к системам положительного или плавающего заземления или наоборот.Их также можно модифицировать для использования в качестве зарядных устройств, что позволяет обслуживать аккумулятор на большом расстоянии от источника зарядки, обеспечивая резервную мощность в случае выхода из строя основного источника. Прочный корпус из анодированного алюминия идеально подходит для мобильных приложений.

Модели

Модель	Вход напряжение	Вход А	Выход напряжение	Выходной ток		Корпус Размер	Вес
Модель	Вход напряжение	Вход А	Выход напряжение	Прерывистый	Непрерывный	Корпус Размер	фунтов	кг
12-12-3i	10–16 **	4	13.6	3	3	С-1	1	.45
12-12-6i	10–16 **	8	13,6	6	6	С-2	2	,9
12-12-12I	10–16 **	19,2	13,6	12	8	С-3	6	2,7
12-12-35I	10–16 **	56	13.6	35	20	С-6	12	5,5
24-24-3i	20-32	3,7	27,2	3	3	С-1	1	.45
24-24-7i	20-32	8,7	27,2	7	7	С-2	2	,9
48-24-3I	20-56	4.8	24,5	3	3	К-7	7	2,7
48-24-6I	20-56	9,6	24,5	6	4	С-1	6	2,7
48-24-9I	20-56	14,4	24,5	9	5	С-1	8	3,6
48-24-18I	20-56	28	24.5	18	10	С-6	12	5,5
** Минимальное пусковое напряжение 11,5 В постоянного тока, затем работает при 10-16 В постоянного тока от минимума 1 А до полной нагрузки

Размер корпуса

Корпус	дюймов			Сантиметров
Корпус	H	Вт	D	H	Вт	D
К-1	3.5	3,5	1,75	8,9	8,9	4,5
С-2	6,5	4,0	1,75	6,8	10,2	4,5
С-3	4,25	5,9	14,0	10,8	15,0	35,6
С-4	6,0	4,7	14,0	15,2	11.9	35,6
С-5	6,0	4,7	16,0	15,2	11,9	40,6
С-6	6,0	6,8	16,5	15,2	17,3	41,9
К-7	2,8	4,2	10,4	7,1	10,7	26,4
С-8	3,5	3.5	1,75	8,9	8,9	4,5

* Минимальное пусковое напряжение 11,5 В постоянного тока, затем работает при 10–16 В постоянного тока от минимума 1 А до полной нагрузки

Технические характеристики

Выход: 12 или 24 В, номинальное, см. Матрицу

Пульсация: 150 мВ P-P максимум

Регулировка: 1% Линия / нагрузка

Номинальный рабочий цикл

Прерывистый: Максимальное время работы 20 минут, нагрузка 20%.Ограничение тока установлено на прибл. 105% от кратковременного рейтинга.
Непрерывно: 24 часа, 100% режим
Ток холостого хода: Менее 100 мА (включая индикатор включения питания)
Рабочая температура: 0-50 ° C, линейное снижение номинальных значений от 100% при 40 ° C До 50% при 50 ° C. Тепловое отключение при температуре корпуса 70 ° C.
Частота переключения: 40 кГц.
КПД: 85% — Типичный.
Изоляция — выход / шасси; Вход / шасси: 250 В постоянного тока

Механический

Корпус радиатора из анодированного алюминия
Клеммная колодка на передней панели
Монтажный фланец для тяжелых условий эксплуатации
Печатная плата с конформным покрытием

Опции / Заводские модификации

Работа в качестве зарядного устройства (обратитесь на завод)
Параллельная работа / резервирование (свяжитесь с заводом-изготовителем)
Монтажный комплект для высоких вибраций
Нестандартное выходное напряжение (свяжитесь с заводом-изготовителем)

Полные технические характеристики и механическое описание см. В разделах «Изолированные преобразователи серии и преобразователи серии ISP».

Монтажный комплект для экстремальной вибрации

Монтажный комплект для экстремальной вибрации доступен для защиты преобразователей мощности NEWMAR от экстремальных ударов и вибрации при установке на автомобили с высокой вибрацией.

Комплект (изображенный здесь) заменяет стандартный комплект для вибрации, поставляемый с устройством, и вставляется в монтажный фланец устройства, чтобы действовать как «супер-амортизатор» для электроники в приложениях с высокой вибрацией. Он доступен для всех устройств NEWMAR от 2 до 70 фунтов.Укажите KIT – L для устройств весом 2–15 фунтов. и Kit – H для устройств весом 16-70 фунтов.

Все, что нужно знать об автомобильных аккумуляторах

Знания — это сила, когда речь идет об аккумуляторе и электросистеме вашего автомобиля. Фактически, это сердце и душа вашей поездки. Меньше всего вам хочется остаться с разряженной батареей. Чем больше вы знаете о своей батарее и электрической системе, тем меньше вероятность того, что вы застрянете. В Firestone Complete Auto Care мы здесь, чтобы помочь вам понять, что происходит с аккумулятором и электрической системой вашего автомобиля.

В среднем аккумулятора хватает на 3–5 лет, но привычки вождения и воздействие экстремальных погодных условий могут сократить срок службы автомобильного аккумулятора. В Firestone Complete Auto Care мы предлагаем бесплатную проверку аккумулятора при каждом посещении нашего магазина. Это быстрая диагностическая проверка, позволяющая оценить температуру, при которой аккумулятор может выйти из строя. Это также дает вам некоторое представление о том, сколько у вас осталось заряда батареи. Один небольшой тест покажет вам, в порядке ли ваша батарея.

Знания об аккумуляторах

Как именно работает автомобильный аккумулятор?

Автомобильный аккумулятор обеспечивает заряд электричества, необходимый для питания всех электрических компонентов вашего автомобиля.Поговорим о довольно большой ответственности. Без аккумулятора ваша машина, как вы, наверное, заметили, не заводится.

Давайте посмотрим, как работает эта мощная маленькая коробочка:

Химическая реакция приводит в действие ваш автомобиль: ваш аккумулятор преобразует химическую энергию в электрическую энергию, необходимую для питания вашего автомобиля, подавая напряжение на стартер.
Поддерживайте постоянный электрический ток: ваша батарея не только обеспечивает энергию, необходимую для запуска вашего автомобиля, но также стабилизирует напряжение (это термин для подачи энергии), чтобы ваш двигатель работал.Многое зависит от батареи. Назовите это «маленькая коробочка, которая могла».

Автомобильный аккумулятор может быть небольшим, но мощность, которую он обеспечивает, огромна. Проверьте свою батарею прямо сейчас с помощью нашего виртуального тестера батареи.

Подберите аккумулятор, подходящий для вашего автомобиля, по разумной цене — прямо сейчас.

Симптомы и процедуры

Есть ли какие-либо предупреждающие знаки, которые могут указывать на то, что моя батарея разряжена?

«Если бы я только знал раньше.«Мы все бывали там раньше. К счастью, существуют различные признаки и симптомы того, что ваша батарея может нуждаться в замене:

Медленный запуск двигателя: при попытке завести двигатель запуск двигателя происходит медленно, и запуск двигателя занимает больше времени, чем обычно. Лучше всего описать его как начальный шум «rur rur rur».
Индикатор проверки двигателя: индикатор проверки двигателя иногда появляется, когда батарея разряжена. Странные световые индикаторы системы — например, «проверьте двигатель» и «низкий уровень охлаждающей жидкости» — могут указывать на проблему с аккумулятором.(Это также может означать, что вам нужно больше охлаждающей жидкости).
Низкий уровень жидкости в аккумуляторной батарее: автомобильные аккумуляторы обычно имеют полупрозрачную часть корпуса, поэтому вы всегда можете следить за уровнем жидкости в аккумуляторе. Вы также можете осмотреть его, сняв красную и черную крышки, если они не запечатаны (большинство современных автомобильных аккумуляторов теперь герметично закрывают эти детали).
Итог: Если уровень жидкости ниже свинцовых пластин (проводников энергии) внутри, пора протестировать аккумулятор и систему зарядки.Когда уровень жидкости падает, это обычно вызвано перезарядкой (нагревом).
Вздутие и раздувание корпуса батареи: если корпус батареи выглядит так, как будто он съел очень много еды, это может указывать на то, что батарея вышла из строя. Вы можете обвинить чрезмерное нагревание в том, что корпус аккумулятора разбухает, что сокращает срок службы аккумулятора.
Фуу, неприятный запах тухлого яйца. Вы можете почувствовать резкий запах тухлого яйца (запах серы) вокруг батареи.Причина: течь в батарее. Утечка также вызывает коррозию вокруг стоек (где расположены + и — кабельные соединения). Возможно, потребуется удалить мусор, иначе ваш автомобиль может не завестись.
Три года + срок службы батареи считается старым таймером: ваша батарея может прослужить значительно дольше трех лет, но, по крайней мере, ее текущее состояние проверяется ежегодно, когда он достигает трехлетней отметки. Срок службы батареи составляет от трех до пяти лет в зависимости от батареи. Однако привычки вождения, погода и частые короткие поездки (до 20 минут) могут значительно сократить фактический срок службы автомобильного аккумулятора.

Как определить, не слишком ли старый аккумулятор?

Во-первых, вы можете проверить четырех- или пятизначный код даты на крышке батарейного отсека. Первая часть кода является ключевой: ищите букву и цифру. Каждому месяцу назначается буква — например, A для января, B для февраля и так далее. Число, которое следует за годом, означает 9 для 2009 г. и 1 для 2011 г.Этот код сообщает вам, когда аккумулятор был отправлен с завода нашему местному оптовому дистрибьютору. Дополнительные цифры говорят о том, где был сделан аккумулятор. Автомобильные аккумуляторы служат в среднем от трех до пяти лет. Имейте в виду, что есть также признаки слабого заряда батареи, на которые следует обратить внимание, например, медленный запуск двигателя при низком уровне жидкости. Если аккумуляторный отсек раздулся или раздулся, от аккумулятора исходит неприятный запах тухлого яйца или загорается индикатор двигателя, проблема может быть не из-за изгиба. А если ему больше трех лет? Считайте, что пора внимательно следить.Вот для чего мы здесь.

Просмотреть все симптомы и процедуры

Электрические системы

Может ли неисправный аккумулятор повредить систему зарядки или стартер?

Вы делаете ставку. Если у вас слабая лодыжка, вы склонны чрезмерно компенсировать это и увеличивать нагрузку — и нагрузку — на здоровую лодыжку.Та же концепция со слабой батареей. Когда у вас разряженная батарея, ваша машина в конечном итоге создает дополнительную нагрузку на здоровые части. Это может повлиять на систему зарядки, стартер или соленоид стартера.

Эти детали могут работать со сбоями, потому что они потребляют чрезмерное напряжение, чтобы компенсировать недостаток заряда батареи. Оставьте эту проблему нерешенной, и вы можете заменить дорогостоящие электрические детали, как правило, без предупреждения.

Совет: Наша проверка электрической системы гарантирует, что все необходимые детали потребляют правильное напряжение.Мы сразу узнаем, есть ли какие-либо слабые детали, которые могут потребовать немедленной замены. Не оставляйте мощность вашего автомобиля на волю случая, вы можете в конечном итоге заплатить за него позже.

Как узнать, что генератор не выдает достаточно электроэнергии для батареи?

Скажем так, мы ясновидящие.

Шутки в сторону, начнем с очевидных симптомов:

Электросистема имеется.Странные мерцающие или предупреждающие огни, такие как «Check Engine», мигают, исчезают, а затем снова появляются. Все эти неисправности обычно возникают, когда автомобильный аккумулятор почти разряжен и изо всех сил пытается обеспечить питание. Если генератор неисправен, ваша батарея больше не будет заряжаться и будет совсем немного.
Медленный кривошип. Вы заводите машину, а она все крутится и крутится, в конце концов заводится — или нет. Это может означать, что ваш генератор не заряжает аккумулятор должным образом.Если вы тоже столкнетесь с зараженной электрической системой, зайдите в ближайший сервисный центр. Ваш автомобиль может находиться в нескольких шагах от разряженной батареи и генератора.

Давайте рассмотрим: Все вышеперечисленное происходит, когда аккумулятор не получает заряд (из-за неисправного генератора). Ваша батарея будет продолжать разряжаться. Когда он полностью сливается… ну, все мы знаем, что будет дальше: бордюрная машина. И ни вы, ни мы не хотим, чтобы вы через это проходили.

Совет: Чем раньше мы сможем осмотреть ваш автомобиль, тем меньше вероятность того, что вы столкнетесь с самым большим страхом каждого водителя — автомобилем, который не заводится.Управляйте спокойствием.

Узнайте больше об электросистеме вашего автомобиля

Наши услуги

Это правда, что вы предоставляете бесплатные тесты автомобильных аккумуляторов?

Вы делаете ставку. Просто попросите его во время любого технического обслуживания автомобиля, и мы проведем для вашей батареи максимальный тест производительности с помощью нашего анализатора раннего обнаружения.В свою очередь, вы получите душевное спокойствие, зная, сколько заряда осталось в вашем аккумуляторе и рекомендуется ли его замена. Мы также подскажем, как продлить срок службы аккумулятора, если он находится в «хорошем» рабочем состоянии. Узнайте больше о нашем «Анализаторе раннего обнаружения».

Если вы хотите получить фору, вы можете измерить срок службы батареи с помощью нашего онлайн-тестера Virtual Battery Tester.

Почему так много людей используют Firestone Complete Auto Care для замены автомобильных аккумуляторов?

У нас есть навыки, и мы работаем с качественными аккумуляторами.Мы предлагаем бесплатную проверку аккумулятора во время каждого посещения, а также определяем состояние аккумулятора и потенциальный сбой, чтобы у вас было меньше догадок.

Толчок, необходимый для езды по

Управление вашей поездкой — дело сложное. Но вот очевидный факт: чтобы он работал, вам нужен исправный аккумулятор. В конце концов, без аккумулятора ваша машина не заведется. Автомобильный аккумулятор обеспечивает заряд электричества, необходимый для работы электрических компонентов.Он также преобразует химическую энергию в электрическую, которая питает ваш автомобиль и подает напряжение на его стартер. И он стабилизирует напряжение (также известное как источник энергии), которое поддерживает работу вашего двигателя. Действительно, важно.

Остановитесь для полной проверки электрооборудования.
Ознакомьтесь с нашими текущими предложениями по аккумуляторным батареям и специальными предложениями.
Проверьте срок службы автомобильного аккумулятора с помощью нашего виртуального тестера аккумулятора.
Найдите аккумулятор, подходящий именно для вашего автомобиля, по разумной цене.
Введите свой почтовый индекс, чтобы найти ближайший к вам магазин.

Что вызывает выход из строя автомобильных аккумуляторов? — Батарейный университет

Привычки вождения, а не неисправность аккумулятора часто являются причиной выхода аккумулятора из строя.

Немецкий производитель автомобилей класса люкс сообщает, что из 400 автомобильных аккумуляторов, возвращенных по гарантии, 200 работают нормально и не имеют проблем. Низкий заряд и расслоение кислоты являются наиболее частыми причинами очевидного отказа.Производитель автомобилей заявляет, что проблема чаще встречается на больших роскошных автомобилях, предлагающих энергоемкие вспомогательные опции, чем на более базовых моделях.

В Японии выход из строя аккумуляторной батареи — самая большая жалоба владельцев новых автомобилей. В среднем автомобиль проезжает всего 13 км (8 миль) в день и в основном в густонаселенном городе. В результате батареи никогда не будут полностью заряжены и произойдет сульфатация. Батареи в японских автомобилях небольшие, их мощности достаточно для запуска двигателя и выполнения некоторых элементарных функций.Северная Америка может быть защищена от этих проблем с аккумулятором, отчасти из-за езды на большие расстояния.

Хорошая производительность аккумулятора важна, потому что проблемы в течение гарантийного периода ставят под сомнение удовлетворенность клиентов. Любая потребность в обслуживании в течение этого времени записывается, и количество публикуется в отраслевых журналах. Эти данные вызывают большой интерес у потенциальных покупателей автомобилей во всем мире.

Неисправность батареи редко бывает вызвана заводским дефектом; привычки вождения являются более распространенными виновниками.Высокая мощность вспомогательного оборудования при движении на короткие расстояния предотвращает периодический полный заряд насыщения, который так важен для долговечности свинцово-кислотных аккумуляторов. По данным ведущего европейского производителя автомобильных аккумуляторов, заводской брак составляет менее 7 процентов.

Аккумулятор остается слабым звеном, и поломки 1,95 миллиона автомобилей за шесть лет или менее следующие:

52% аккумулятор
15% спущенная шина
8% двигатель
7% колеса
7% впрыск топлива
6% нагрев и охлаждение
6% топливная система

Поломка из-за аккумуляторной батареи остается причиной номер один.

* Источник ADAC 2008 за 2007 год

Кислотное расслоение, проблема роскошных автомобилей

Частая причина выхода из строя аккумуляторной батареи — расслоение кислоты. Электролит в многослойной батарее концентрируется на дне, в результате чего верхняя половина элемента становится бедной кислотой. Этот эффект похож на чашку кофе, в которой сахар собирается на дне, когда официантка забывает принести ложку для перемешивания. Батареи имеют тенденцию расслаиваться при низком уровне заряда (ниже 80%) и никогда не имеют возможности получить полный заряд.Этому способствует езда на короткие расстояния с включенным стеклоочистителем и электрическим обогревателем. Кислотное расслоение снижает общую производительность батареи.

На рис. 1 показан обычный аккумулятор, в котором кислота равномерно распределена сверху вниз. Эта батарея обеспечивает хорошую производительность, потому что правильная концентрация кислоты окружает пластины. На рис. 2 показана многослойная батарея, в которой концентрация кислоты мала сверху и повышена снизу. Легкая кислота ограничивает активацию пластины, способствует коррозии и снижает производительность.С другой стороны, высокая концентрация кислоты на дне искусственно повышает напряжение холостого хода. Батарея кажется полностью заряженной, но имеет низкий CCA. Высокая концентрация кислоты также способствует сульфатированию и еще больше снижает и без того низкую проводимость. Если этот флажок не установлен, такое состояние в конечном итоге приведет к отказу аккумулятора.

Рис. 1. Обычная батарея
Кислота равномерно распределяется сверху вниз в элементе и обеспечивает максимальную CCA и емкость.

Рис. 2: Многослойная батарея
Концентрация кислоты небольшая вверху и большая внизу. Высокая концентрация кислоты искусственно повышает напряжение холостого хода. Батарея кажется полностью заряженной, но имеет низкий CCA. Избыточная концентрация кислоты вызывает сульфатирование в нижней половине пластины с.

Если дать батарее отдохнуть в течение нескольких дней, встряхнуть или опрокинуть устройство, можно решить проблему.Дополнительная зарядка, с помощью которой 12-вольтная батарея доводится до 16 вольт в течение одного-двух часов, также меняет кислотное расслоение. Добавочная загрузка также снижает сульфатирование, вызванное высокой концентрацией кислоты. Необходимо внимательно следить за тем, чтобы аккумулятор не нагревался и не терял излишек электролита из-за выделения водорода. Всегда заряжайте аккумулятор в хорошо вентилируемом помещении. Накопление газообразного водорода может привести к взрыву. Водород не имеет запаха и может быть обнаружен только с помощью измерительных приборов.

Проблема тестирования аккумуляторов

В течение последних 20 лет тестирование аккумуляторов отставало от других технологий. Причина: аккумулятор — очень сложное животное для тестирования, если не считать полной зарядки, разрядки и перезарядки. Батарея ведет себя так же, как и мы, люди. Мы до сих пор не знаем, почему в одни дни мы выступаем лучше, чем в другие.

Даже при использовании высокоточного оборудования для зарядки и разрядки свинцово-кислотные аккумуляторы вызывают очень большие колебания емкости при повторяющихся измерениях.Чтобы продемонстрировать вариации, компания Cadex протестировала 91 автомобильный аккумулятор с различными уровнями производительности (Рисунок 3). Сначала мы подготовили батареи, полностью зарядив их и предоставив 24-часовой период отдыха. Затем мы измерили емкость, применив разряд 25 А к 10,50 В или 1,75 В на элемент (черные ромбы).

Эту процедуру повторили во второй раз, и полученные емкости были нанесены на график (пурпурный квадрат). Это привело к колебанию показаний емкости на +/- 15% среди всего населения.У некоторых батарей второй раз показания были выше; другие были ниже. Другие химические составы, кажется, более последовательны по показаниям емкости, чем свинцово-кислотные.

Рис. 3. Колебания производительности. Емкость 91 автомобильного аккумулятора, измеренная обычным методом разряда, показывает отклонение +/- 15% .

С самого начала нагрузочные тестеры были стандартным методом тестирования автомобильных аккумуляторов.1992 год принес нам метод измерения проводимости переменного тока, который упростил тестирование батарей. Сейчас мы экспериментируем с многомодельной спектроскопией электрохимического импеданса (EIS) в портативной версии по доступной цене.

Трудно быстро и надежно оценить неисправный аккумулятор. Большинство используемых тестеров аккумуляторов измеряют только ток холодного пуска (CCA) и напряжение. Емкость, самый важный показатель батареи, недоступна. Хотя считывание одного только CCA относительно просто, измерение емкости очень сложно, а инструменты, предлагающие эту функцию, дороги.

Spectro CA-12 от Cadex Electronics — первый в серии тестеров аккумуляторов высшего класса, способных измерять емкость, CCA и состояние заряда (SoC) за один неинвазивный тест. Технология основана на многомодельной спектроскопии электрохимического импеданса (EIS). Система вводит 24 частоты возбуждения в диапазоне от 20 до 2000 Гц. Синусоидальные сигналы регулируются на уровне 10 мВ / элемент, чтобы оставаться в пределах напряжения свинцово-кислотной тепловой батареи. Это обеспечивает стабильные показания для малых и больших батарей.

Во время 30-секундного теста было выполнено более 40 миллионов транзакций. Запатентованный алгоритм анализирует данные, и окончательные результаты отображаются в виде емкости, CCA и состояния заряда.

EIS очень сложен и до недавнего времени требовал специальных компьютеров и дорогостоящего лабораторного оборудования, не говоря уже о химиках и инженерах для интерпретации показаний. Аппаратное обеспечение полной системы EIS обычно устанавливается на стойках, и установка обходится в десятки тысяч долларов.

Трудный выбор

Никакой тестер батарей не решает всех проблем. Тестеры начального уровня дешевы, просты в использовании и способны обслуживать широкий спектр аккумуляторов. Однако эти устройства дают лишь приблизительную информацию о состоянии батареи. Лабораторные испытания в Cadex показывают, что тестер аккумуляторов на основе EIS в четыре раза точнее обнаруживает слабые аккумуляторы, чем проводимость переменного тока. Обычные тестеры часто неверно оценивают аккумулятор из-за низкого уровня заряда. Многие батареи заменяются тогда, когда они должны были быть перезаряжены, в то время как другим выдается справка о состоянии здоровья, когда они должны были быть заменены.

Кислотную стратификацию трудно измерить даже с помощью технологии EIS. Неинвазивные тестировщики просто делают снимок, усредняют измерения и выдают результаты. Стратифицированные батареи, как правило, показывают более высокие показания состояния заряда из-за повышенного напряжения. При предварительных тестах Spectro CA-12 также показывает несколько более высокие значения CCA и емкости, чем обычно. После того, как батарея осталась в покое, ее емкость нормализуется. Это может быть связано с диффузионными эффектами в стратифицированных слоях в результате покоя.Имеется мало информации о том, как долго стратифицированная батарея должна отдыхать для улучшения состояния, кроме того, что нужно отметить, что более высокие температуры ускоряют процесс диффузии.

В идеале тестер аккумуляторов должен показывать уровень кислотного расслоения; сульфатирование, поверхностный заряд и другие подобные условия и покажите, как исправить проблему. Эта функция пока недоступна. В настоящее время проводится много исследований для поиска решения, которое предлагает более полную оценку батареи без необходимости полной разрядки.Знания, полученные о свинцово-кислотных аккумуляторах, могут быть затем применены к другим системам аккумуляторных батарей, таким как тяговые, военные, морские, авиационные и стационарные аккумуляторные батареи.
