Стартеры для ламп. Устройство и работа. Замена и как выбрать

Стартеры для ламп являются частью пускорегулирующей аппаратуры, которая служит для зажигания люминесцентных ламп при подключении к сети 220В с частотой 50 Гц. Помимо стартеров в состав ЭМПРА входит конденсатор и дроссель.

Как устроены и работают стартеры для ламп

Стартер представляет собой небольшую газоразрядную лампу, в которой поддерживается тлеющий разряд. Ее корпус состоит из стеклянной колбы, которая заполняется инертным газом. В качестве него может применяться неон или гелий-водород. В колбе размещено два электрода чаще всего биметаллических. Один электрод закреплен, а второй установлен подвижно. Может применяться два подвижных электрода, что повышает надежность и быстродействие системы. В случае снижения эффективности изгиба одного электрода, это компенсирует второй.

При подаче напряжения на стартер происходит тлеющий разряд. Он поддерживается незначительным током в пределах 20-50 мА. Тлеющий разряд поднимает температуру внутри колбы, от чего происходит разогрев подвижного биметаллического электрода, в результате чего он изгибается и прикасается ко второму. При замыкании цепи разряд переходит на соединительный дроссель и в последующем на саму лампу, вызывая ее подогрев. В это время ток заряда в самом стартере прекращается, поэтому его электроды охлаждаются и разгибаются. В результате в электрической цепи создается импульс высокого напряжения, который передается на дроссель и зажигает люминесцентную лампу, провоцируя ее стойкое белое свечение.

Цель стартера заключается в подогреве лампы, поскольку в противном случае она просто не зажжется при подаче напряжения. Подобный эффект можно наблюдать пытаясь включить низкокачественную люминесцентную лампочку на морозе. Если в тепле она работает безотказно, то в холоде не светит.

Для обеспечения продолжительного ресурса эксплуатации пускателя требуется наличие конденсатора. Его задача заключается в сглаживании экстра токов, благодаря чему осуществляется размыкание электродов прибора. Без наличия конденсатора электроды просто спаяются между собой. Конденсатор имеет емкость от 0,003 до 0,1 мкФ. Зачастую в конструкции люминесцентных ламп, особенно с патроном Е27, предусматривается подключение двух последовательно соединенных конденсаторов емкостью каждого по 0,01 мкФ. Это необходимо для компенсации создания радиопомех, которые обычно наблюдаются при работе ламп дневного света.

Специфика работы стартера требует соблюдение определенного напряжения. В случае его падения до уровня 80% лампочка не загорится, поскольку пускатель не сможет правильно ее прогреть. Дело в том, что напряжение зажигания самого стартера должно быть ниже, чем напряжение в сети, к которой он подключен. При этом рабочее напряжение вызывающее свечение самой люминесцентной лампы должно быть ниже, чем у пускателя.

Срок службы стартера и признаки его скорого выхода из строя

Стартеры для ламп выходят из строя чаще, чем непосредственно сама лампочка. По мере применения пускового устройства напряжение образующее тлеющий разряд снижается. Как следствие может наблюдаться замыкание между электродами стартера даже при работе лампы, когда она уже издает свет. Как следствие лампочка гасится и снова зажигается, что человеческим глазом воспринимается как мерцание. Симптомом начала таких проблем является легкое мигание при длительной работе, или вначале до набора максимального свечения.

В это время внутри стартера электроды то присоединяются, то разъединяются. Как только контакт между ними прекращается лампа горит. Подобные блики не только мешают, но и опасны для других элементов лампы, в первую очередь наблюдается перегрев дросселя. Может выйти из строя и сама колба.

Люминесцентные лампочки предлагаются в различных форматах. Лампы, применяемые в обыкновенных люстрах и светильниках, сделаны под цоколь Е14 и Е27. В этом случае стартер прячется прямо в корпусе лампочки, поэтому как только он выходит из строя, то меняется весь механизм. Для вытянутых ламп, устанавливаемых в потолочные светильники, применяются отдельные пусковые устройства. Такие стартеры для ламп нужно своевременно менять, чтобы предотвратить выход из строя всей осветительной системы.

Фактический ресурс стартера позволяет осуществлять не менее 6000 включений. Это довольно много, ведь даже пользуясь светом дважды в день, ресурс израсходуется только через 8 лет. Конечно, свет может включаться и отключаться гораздо чаще, поэтому стартеры для ламп на практике служат намного меньше.

Стартеры для ламп являются довольно специфической конструкцией, главный недостаток которой в низкой надежности. Зачастую устройство отказывает, в результате чего возникает фальстарт в виде несколько вспышек света при нажатии на включатель. Как следствие после короткого мерцания полноценное свечение так и не происходит. Любые неполадки пускателя негативно сказываются на ресурсе самой лампочки. Проблемы с запуском снижают и коэффициент полезного действия осветительного оборудования, увеличивая потребление энергии, что сопровождается малым количеством выделяемого света.

По мере эксплуатации рабочее напряжение стартера снижается, в то время как у самой лампы повышается. Такая несовместимость провоцирует возникновение тлеющего разряда даже в том случае, если лампочка уже светит, что тоже провоцирует мигание. Со временем стартер может терять в уровне эффективности разогрева лампы. В результате нажимая на выключатель, свет просто не зажигается. Чтобы все заработало, приходится по несколько раз жать на клавишу. При каждом срабатывании лампа понемногу прогревается, пока не достигнет достаточной температуры для свечения.  При этом создается впечатление, что вся проблема в самом выключателе, а точнее его контактами. По этой причине осуществляется сильное надавливание на его клавишу.

Критерии выбора

Выбирая стартер под определенный тип ламп, требуется в первую очередь обращать внимание на следующие показатели:

• Ток зажигания.
• Напряжение.
• Уровень мощности.
• Тип применяемого конденсатора.

Что касается тока зажигания, он должен быть выше рабочего напряжение лампы, но не ниже напряжения в сети питания. Только при соблюдении таких условий освещение будет работать корректно.

Базисное напряжение может составлять 127 или 220В. При включении в одноламповую схему применяется устройство на 220В. Для двухламповых систем используются стартеры на 127В.

Одним из самых важных критериев выбора стартера является уровень его мощности. Он измеряется в ваттах (Вт) и прописывается на боковой части корпуса стартера. В отдельных случаях мощность может изображаться на торцевой части стартера выдавленной в пластике. Подавляющее большинство представленных в продаже пускателей производятся с мощностью 60, 90 и 120 Вт. Также бывают стартеры для ламп с диапазоном мощности 4-22 Вт, 4-65 Вт и так далее.

В некоторых странах, в том числе и России, для обозначения параметров стартера применяется маркировка. На поверхность корпуса устройства наносится буквенно-цифровая надпись ХХ-С-ХХХ. Сначала идут две цифры, которые указывают на мощность устройства. Потом указывается буква «С», обозначающая что применяемый прибор это стартер. Дело в том, что при незнании пускатель можно спутать с конденсатором или другими устройствами, поэтому присутствие в маркировке «С» позволяет избежать подобных ошибок. Сразу после буквы идет трехзначное число, которое указывает на напряжение, применяемое для работы. Это может быть 127 или 220В.

Многие производители, поставляющие свою продукцию на рынки всего мира, применяют свою собственную фирменную маркировку. В этом случае для удобства потребителей помимо собственного буквенно-цифрового обозначения применяется и стандартная расшифровка с указанием параметров мощности и напряжения. Далеко не все бренды указывают на корпусе устройства для скольких лампочек оно может поменяться. При отсутствии нужной информации ее нужно искать в инструкции.

Процесс замены пускателя

Рекомендуется менять стартеры для ламп вместе с самими лампами.  В этом случае новые устройства не выйдут из строя в неподходящий момент, из-за износа старых элементов в схеме подключения.

Замену нужно осуществлять не только при полном перегорании лампы, но и в случае:

• Мерцания.
• Длительной задержки при включении.
• Сильного шума при работе.
• Существенного падения яркости.
• Самовольного отключения на продолжительный срок с последующим включением.

В случае с люминесцентными лампами в формате цоколя Е14 и Е27 прибор просто выкручивается, а на его место ставится новая лампочка. Длинные лампы потолочного типа меняются по другой схеме. Колба лампочки поворачивается по своей осина на 45 градусов в направлении часовой стрелки. В результате ее электроды сдвигаются до выходного шлица. После этого лампа вытягивается. Стартер скрыт за отражающей крышкой светильника, поэтому ее нужно также демонтировать. Она может крепиться защелками или винтами. После извлечения крышки можно увидеть закрепленный в посадочном гнезде стартер. Он просто поворачивается против часовой стрелки до характерного щелчка и вытягивается как вилка из розетки. На его место ставится новый стартер.

Похожие темы:

Стартер для люминесцентных ламп. Как проверить стартер люминесцентной лампы

С каждым днем популярность ламп дневного света в качестве источника освещения только растет. Это обусловлено их высокой продолжительностью работы и качественным свечением.

Люминесцентные лампы работают не напрямую от сети с напряжением 220 Вольт. Для их функционирования требуется специальный блок, называющийся пускорегулирующей аппаратурой (ПРА). Конструкция блока включает в себя три основных элемента, в которые входят: дроссель (катушка индуктивности с сердечником), сглаживающего конденсатора и стартера. Вот как рас о последнем устройстве мы сегодня и поговорим.

Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста. Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ. Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных ламп имеет только две ножки (контакта).

Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор.

Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

• — борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.
• — участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Для чего нужен стартер в люминесцентных лампах

Этот элемент является основным в конструкции люминесцентных ламп. Без него электромагнитная пускорегулирующая аппаратура не сможет функционировать. Главное назначение стартера – запускать механизма и разжигание инертного газа, находящегося в газоразрядной колбе.

Стартер работает как выключатель — размыкает и замыкает электрическую цепь.

Установка стартера продиктована необходимость выполнения двух важных функций:

1. — замыкания цепи. Позволяет нагреть электроды лампы, облегчая тем самым процесс зажигания;
2. — разрыв цепи. Происходит сразу же после нагрева электродов. В результате размыкания образуется импульс повышенного напряжения, являющийся причиной пробоя газового промежутка колбы.

Дроссель играет роль стабилизатора и трансформатора. Он поддерживает необходимый ток нитей лампы, создает импульс напряжения, необходимый для пробоя лампы и стабилизирует процесс горения дуги.

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на стартер для люминесцентных ламп. В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжение величиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой. А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампы в домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.

Собрать такую схему не составит труда. Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов. Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.

Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп. Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли. Это наверное связано с их незначительной стоимостью. Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.

Почему мигает люминесцентная лампа

Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах.

В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе. После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания. Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.

Поэтому если вы замечаете постоянное мигание лампы необходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.

При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Стартер для люминесцентных ламп – описание и принцип работы

Стартер для люминесцентных ламп является одним из основных элементов лампочек дневного света. Зачем он нужен? Замыкание и размыкание электрической цепи – вот основная его функция. Кроме него в состав лампы входит дроссель, являющийся одновременно трансформатором и стабилизатором. Он нужен для ограничения тока в светильнике и защищает оборудование от перегрева и скачков напряжения.

Принцип работы стартера

Стартер является малогабаритной газоразрядной лампой, работа которой основана на принципе тлеющего разряда. Устройство стартера представляет собой стеклянную колбу с двумя электродами, заполненную неоном или гелием. Для защиты колба помещена в корпус из металла или прочного пластика. Электроды изготавливаются из биметаллических пластин. У разных производителей их конструкция может отличаться.

Для сглаживания момента замыкания и размыкания контактов в цепи дополнительно устанавливают конденсатор. Одновременно он является дугогасительным устройством. Возникающая в момент включения дуга может привести к свариванию контактов. Это может стать причиной преждевременного выхода из строя и существенно снизить срок эксплуатации.

Зная, для чего нужен стартер, легко разобраться в принципе его работы.

В начальный момент электроды имеют разомкнутое состояние. При подключении к сети в устройстве возникает разряд, величина тока которого лежит в диапазоне от 20 до 50 мА. Он разогревает биметаллические электроды, вследствие нагрева происходит изгиб электродов стартера, после чего электрическая цепь замыкается. При перемещении электрического тока по замкнутой цепи происходит разогрев дросселя и катодов люминесцентной лампы.

При отсутствии тлеющего разряда электроды из биметалла остывают. Это ведет к их разгибанию, разрыву электрической цепи и возникновению импульса высокого напряжения. Под его воздействием дроссель зажигает лампу. С увеличением свечения лампы все напряжение сети приходится на нее, поскольку стартер подключен параллельно лампе, недостаток напряжения питания оставляет электроды в разомкнутом положении.

Виды стартеров:

• тепловые;
• тлеющего ряда (содержащие биметаллические электроды с упрощенной схемой) ;
• полупроводниковые.

Напряжение стартера необходимо выбирать выше, чем в лампах, и ниже напряжения сети.

Срок службы, ремонт и замена

Длительная эксплуатация стартера вызывает снижение напряжения внутри него, что приводит к износу. Это отражается на работоспособности, лампа начинает мигать, а затем и вовсе прекращает запускаться. Это связано с тем, что при долгом использовании лампы уменьшается тлеющий заряд. Если появились признаки неисправности в виде моргающей лампочки, необходимо заменить неисправный элемент с целью предотвращения выхода из строя всего оборудования.

Кроме моргания может произойти износ дросселя от перегрева контактов и поломка люминесцентной лампы. Чтобы часто не менять непригодные для работы устройства, нужно приобретать качественные стартеры, хорошо зарекомендовавшие себя на рынке светотехники. Установка стабилизаторов напряжения также дает положительный эффект для повышения срока службы ламп.

Замена стартера делается следующим образом:

• отключить лампу;
• снять плафон;
• выкрутить против часовой стрелки неисправную деталь;
• новый стартер вставить в паз и повернуть по часовой стрелке до упора.

Внешний вид стартеров и маркировки

Чтобы правильно подобрать стартер, необходимо знать:

• тип запуска лампочки;
• производителя;
• электрические характеристики.

Качественное оборудование выпускают фирмы Philips, Chilisin, Luxe, Osram. Дешевые модели стартеров быстро изнашиваются или приводят к такому действию, как разгерметизация колбы. В этом случае газы, которыми заполнена лампа, начинают испускать неприятный запах, все это еще и вредно для здоровья. Хороший производитель комплектует свою продукцию запасными частями и дает большой гарантийный срок, до 6 тысяч включений. В фирменных магазинах предлагают бесплатную замену. При обнаружении брака фирменные магазины бесплатно заменяют непригодную для работы деталь.

Фирма Philips считается лучшим производителем стартеров. Они изготовлены из высококачественных материалов. Например, для защиты от перегрева использован теплоустойчивый поликарбонат. Процент брака составляет 0,0001%. В моделях этой фирмы нет радиоактивных компонентов. Простой дизайн и обслуживание позволяют справиться с установкой и заменой оборудования даже неопытному человеку, нужно лишь следовать инструкции.

Пускатели этой фирмы производятся в Нидерландах. Модель S2 предназначена для низковольтных ламп с ограничением по мощности 4–22 Вт.

Более универсальной является модель S10. Ее можно применять для высоковольтных устройств без ограничения мощности.

Всем стандартам качества удовлетворяют стартеры отечественного производства фирмы Osram, имеющие огнестойкий корпус из макролона.

Прежде чем подбирать стартер того или иного производителя, необходимо обратить внимание на следующие характеристики:

1. срок службы;
2. температурный режим;
3. тип конденсатора;
4. номинальное напряжение.

Как выбрать подходящий стартер, зная рабочее напряжение? Маркировка отечественных приспособлений регламентирована ГОСТом. Первые две цифры указывают на мощность. Буква «С» – назначение устройства (стартер). Последние цифры определяют напряжение.

Пример: 90С-220. Расшифровывать данную надпись нужно следующим образом: стартер предназначен для ламп дневного света мощностью 90 ватт и рабочим напряжением 220 В.

Выбирая импортные пускатели, следует помнить, что они имеют другие стандарты маркировки. К примеру, обозначения S10, ST111 и FS-U указывают на то, что стартер можно применять в светильниках с мощностью, диапазон которой находится в пределах 4–80 Вт, напряжение сети должно составлять 220 В.

Освещение не включается: причины

Что делать, если не включается светильник:

• Напряжение питания меньше 200 В. Стартер не может работать при таких характеристиках.
• Износ стартера. Тлеющий разряд, дающий толчок для замыкания электродов, недостаточно велик в связи с амортизацией.
• Недостаточно времени для нагрева катодов.

Решить проблему можно, если сделать замену на другую лампу, имеющую больший период замыкания контактов.

Как работают стартеры люминесцентных ламп

Стартер представляет собой небольшую газоразряд­ную лампу тлеющего разряда. Стеклянная кол­ба наполняется инертным газом (неон или смесь гелий-водород) и помещается в металлический или пластмас­совый корпус, на верхней крышке которого имеется смо­тровое окно.

Схемы включения люминесцентных ламп: а-стартерная с дросселем; б—с лампой накаливания в качестве балласта; EL1 — лампа люминесцентная; КК — стартер; С — конденсатор; LL — дроссель; EL2 — лампа накаливания.

В некоторых конструкциях стартеров смотровое окно отсутствует. Стартер имеет два электро­да. Различают несимметричную и симметричную кон­струкции стартеров. В несимметричных стартерах один электрод неподвижный, а второй подвижный, изготовлен
из биметалла.

В настоящее время наибольшее распро­странение получила симметричная конструкция старте­ров, у которых оба электрода изготовляются из биметалла. Эта конструкция имеет ряд преимуществ по сравнению с несимметричной.

Напряжение зажигания в стартере тлеющего разряда выбирается таким образом, чтобы оно было меньше номинального напряжения сети, но больше рабочего на­пряжения, устанавливающегося на люми­несцентной лампе при ее горении.

Схема подключения двух люминесцентных ламп через стартер.

При включении схемы на на­пряжение сети оно полностью окажется приложенным к стартеру. Электроды стар­тера разомкнуты, и в нем возникает тлеющий разряд. В цепи будет проходить небольшой ток (20-50 мА). Этот ток на­гревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере прекратится.

Через дроссель и последовательно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, выбираемым таким образом, что­бы ток предварительного подогрева като­дов в 1,5 2,1 раза превышал номинальный ток лампы. Длительность предваритель­ного подогрева катодов определяется вре­менем, в течение которого электроды стар­тера остаются замкнутыми.

Когда элек­троды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, называемого временем контактирования, электроды раз­мыкаются. Так как дроссель обладает большой индуктивностью, то в момент размыкания электродов стар­тера в дросселе возникает большой импульс напряже­ния, зажигающий лампу.

После зажигания лампы в цепи установится ток, рав­ный номинальному рабочему току лампы. Этот ток обу­словит такое падение напряжения на дросселе, что на­пряжение на лампе станет примерно равным половине номинального напряжения сети. Так как стартер вклю­чен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стар­тере, его электроды останутся разомкнутыми при горе­нии лампы.

Стартеры тлеющего заряда.

Возможность зажигания лампы зависит от длитель­ности предварительного подогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера. Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с. и, следовательно, приложенного к лампе напряжения может оказаться недостаточной для ее зажигания, и лампа не зажжется. Поэтому, если при первой попытке стартер не зажжет лампу, он сразу же автоматически будет повторять описанный процесс до тех пор, пока не произойдет зажигание лампы. Со­гласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до 10 сек.

Параллельно электродам стартера включен конден­сатор емкостью 0,003-0,1 мкф. Этот конденсатор обыч­но размещается в корпусе стартера. Конденсатор выпол­няет две функции: снижает уровень радиопомех, возни­кающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденса­тор оказывает влияние на процессы зажигания лампы. Конденсатор уменьшает величину импульса напряже­ния, образуемого в момент размыкания электродов стар­тера, и увеличивает его длительность.

При отсутствии конденсатора напряжение на лампе очень быстро воз­растает, достигая нескольких тысяч вольт, но продолжи­тельность его действия очень небольшая. В этих усло­виях резко снижается надежность зажигания ламп. Кро­ме того, включение конденсатора параллельно электро­дам стартера уменьшает вероятность сваривания или, как говорят, залипания электродов, получающегося в ре­зультате образования электрической дуги в момент размыкания электродов. Конденсатор способствует быстрому гашению дуги.

Принципиальная схема включения люминесцентной лампы.

Применение конденсаторов в стартёре не обеспечи­вает полного подавления радиопомех, создаваемых лю­минесцентной лампой. Поэтому необходимо дополни­тельно на входе схемы установить два конденсатора емкостью не менее 0,008 мкф каждый, соединен­ных последовательно, и среднюю точку заземлить.
Одним из рекомендуемых способов снижения уровня радиопомех является применение дросселей с симметри­рованной обмоткой где обмотка дросселя разделе­на на две совершенно одинаковые части, имеющие рав­ное число витков, намотанных на один общий сердеч­ник.

Каждая часть дросселя соединена последовательно с одним из катодов лампы. При включении такого дрос­селя с лампой оба ее катода работают в одинаковых условиях, что снижает уровень радиопомех. В настоящее время, как правило, выпускаемые промышленностью дроссели изготовляются с симметрированными обмот­ками.

В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т. е. они не будут одновременно достигать своих нулевых и максимальных значений. Как известно из теории переменного тока, в этом случае ток будет отставать по фазе от напряжения сети на некоторый угол, величина которого определяется соотношением индуктивного со­противления дросселя и активного сопротивления всей сети. Такие схемы называются отстающими.

В ряде случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лам­пу опережал бы по фазе напряжение сети. Такие схемы называются опережающими. Для выполнения этого условия последовательно с дросселем включается кон­денсатор, емкость которого рассчитывается таким обра­зом, чтобы его емкостное сопротивление было больше индуктивного сопротивления дросселя.

Устройство люминесцентной лампы.

В опережающем балласте в период зажигания лампы ток предварительного подогрева катодов имеет недостаточную величину. Для устранения этого явления необходимо на время зажигания лампы увеличить ток предварительного подогрева, что можно сделать, если частично компенсировать емкость индуктивностью. В цепь стартера включается дополнительная индуктивность в виде компенсирующей катушки.

При замыкании электродов стартера эта компенсирующая катушка включается последовательно с дросселем и конденсатором, общая индуктивность схемы возраста­ет, а вместе с ней увеличивается ток предварительного подогрева. После размыкания электродов стартера ком­пенсирующая катушка отключается, и в рабочем режиме лампы она не участвует. Индуктивность дополнительной катушки компенсирует емкость конденсатора, установ­ленного в стартере. Поэтому в схему вводится дополни­тельный конденсатор емкостью не менее 0,008 мкф, включаемый параллельно лампе и выполняющий в этом случае роль помехоподавляющего конденсатора.

Один из недостатков рассмотренных схем – низкий коэффициент мощности. Он составляет величину 0,5-0,6. Пускорегулирующие аппараты (ПРА), выполненные на основе этих схем, относятся к группе так называемых некомпенсированных аппаратов. При использовании та­ких аппаратов согласно правилам устройства электро­установок (ПУЭ) для повышения низкого коэффициента мощности необходимо предусматривать групповую ком­пенсацию коэффициента мощности, обеспечивающую до­ведение его для всей осветительной установки до вели­чины 0,9-0,95.

При невозможности или экономической неэффектив­ности применения групповой компенсации коэффициента мощности используют схемы, в которых дополнительно параллельно лампе включается конденсатор достаточной емкости, выбранный таким образом, чтобы коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, изготовленный по этой схеме, называют компенсированным. Расчеты показывают, что для ламп мощ­ностью 20 и 40 вт при напряжении 220 в емкость кон­денсатора составляет 3-5 мкф.

Основной недостаток стартерных схем зажигания – их низкая надежность, которая обусловлена ненадежно­стью работы стартера. Надежная работа стартера также зависит от уровня напряжения в питающей сети. Со сни­жением напряжения в питающей сети увеличивается время, необходимое для разогрева биметаллических элек­тродов, а при уменьшении напряжения более чем на 20% номинального стартер вообще не обеспечивает кон­тактирования электродов, и лампа не будет зажигаться. Значит, с уменьшением напряжения в питающей сети время зажигания лампы увеличивается.

Схема запуска сгоревшей люминисцентной лампы.

У люминесцентной лампы по мере старения наблю­дается увеличение ее рабочего напряжения, а у старте­ра, наоборот, с ростом срока службы напряжение зажи­гания тлеющего разряда уменьшается. В результате этого возможно, что при горящей лампе стартер начнет срабатывать и лампа гаснет.

При размыкании электродов стартера лампа вновь загорается и наблюдается мига­ние лампы. Такое мигание лампы, помимо вызываемого им неприятного зрительного ощущения, может привести к перегреву дросселя, выходу его из строя и порче лам­пы. Подобные же явления могут иметь место при ис­пользовании старых стартеров в сети с пониженным уровнем напряжения. При появлении миганий лампы необходимо заменить стартер на новый.

Стартеры имеют значительные разбросы времени кон­тактирования электродов, и оно очень часто недостаточ­но для надежного предварительного подогрева катодов ламп. В результате стартер зажигает лампу после не­скольких промежуточных попыток, что увеличивает дли­тельность переходных процессов, снижающих срок служ­бы ламп.

Общий недостаток всех одноламповых схем – невоз­можность уменьшить создаваемую одной люминесцент­ной лампой пульсацию светового потока. Поэтому такие схемы можно применять в помещениях, где устанавли­вается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульса­ции светового потока лампы включать в различные фазы трехфазной цепи. Необходимо стремиться к тому, чтобы освещенность в каждой точке создавалась не менее чем от двух-трех ламп, включенных в разные фазы сети.

Двухламповые схемы включения. Применение двух­ламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, так как пуль­сации светового потока каждой лампы происходят не одновременно, а с некоторым сдвигом по времени. По­этому суммарный световой поток двух ламп никогда не будет равен нулю, а колеблется около некоторого сред­него значения с частотой, меньшей, чем при одной лам­пе. Кроме того, эти схемы обеспечивают высокий коэф­фициент мощности комплекта лампа – ПРА.

Наибольшее распространение получила двухлампо­вая схема, называемая часто схемой с расщепленной фазой. Схема состоит из двух элементов-ветвей: отстающей и опережающей. В первой ветви ток отстает по фазе от напряжения на угол 60°, а во второй – опе­режает на угол 60°. Благодаря этому ток во внешней цепи будет почти совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0.9-0.95.

Эту схему можно отнести к группе компенси­рованных, и по сравнению с одноламповой некомпенси­рованной схемой она обладает тем преимуществом, что не требуется принимать дополнительных мер для повы­шения коэффициента мощности. При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для двух и одноламповых аппаратов. В настоящее время выпускается большое количество различных типов аппаратов, выполненных по этой схеме.

Стартёр для запуска люминесцентных ламп

Люминесцентные лампы и их запуск

Люминесцентные лампы, или же как их ещё называют лампы дневного света, ещё в прошлом веке начали применяться во многих сферах деятельности человека, для организации освещения схожего с естественным по своей структуре. Этот вид источника света является газоразрядным оборудованием, на стенки которого нанесён специальный материал люминофор. Вследствие подачи электрического напряжения к электродам в лампе, возникает ультрафиолетовое излучение, которое и воздействует на люминофор, после чего возникает свечение. Существует несколько видов самых распространённых ламп:

• Трубчатые, которые применяются в линейных и растровых светильниках;

• Компактные «экономки» или же энергосберегающие лампы.

Как запустить люминесцентную лампу? Для запуска любой лампы дневного света необходимо специальное оборудование, называющееся пусковым или пускорегулирующим. Пускатель для ламп люминесцентных может устанавливаться внутри самого корпуса как лампочки в варианте с энергосберегающими лампами, и снаружи, но обязательно внутри конструкции светильника. Пускорегулирующая аппаратура люминесцентных ламп нужна для создания импульса высоко напряжения, который способствует началу свечения этого газонаполненного источника света.

Пускатель для люминесцентных ламп может быть двух видов:

1. Электромагнитный, который представляет собой, собранных в электрическую схему, нескольких элементов таких как стартер, дроссель и конденсатор.
2. Электронный (эпра), созданный на основе различных электронных элементов, в том числе и полупроводниковых.

Электронный пускатель представляет собой довольно сложную электрическую схему, собирать которую обычному человеку не знакомому с электроникой достаточно сложно. Что же касается электромагнитной реализации запуска люминесцентного источника света, то собрать, подключить и обслуживать её сможет даже человек без электрического образования. Основным элементом этой схемы является стартер, который непосредственно и выполняет функцию зажигания лампочки.

Принцип работы стартера, и способы их подключения

Конструктивно стартер представляет собой маленьких размеров колбочку, имеющую смотровое окошко, которая помещается в ёмкость сделанную из металла или же из пластика. Внутри колбы стартера находятся два электрода и газ, обычно это неон или гелий. Электроды могут быть выполнены двумя типами:

• Симметричным, когда два электрода стартера находятся в подвижном состоянии.
• Несимметричным, подвижным выполняется только один.

Электроды выполнены из специального биметаллического сплава, на которые подаётся напряжение и они замыкаются. Ток в цепи стартера начинает возрастать, вследствие этого между электродами стартера появляется тлеющий разряд, который и приводит к их усиленному нагреву контактов.

Достигнув критической температурной точки срабатывания, биметаллическая пластина разрывает контакт, тем самым создавая в цепи дросселя и люминесцентного источника света разряд высокого импульсного напряжения, который и зажигает его. Дроссель представляет собой индуктивность, нужную для вырабатывания импульса. Конденсатор, включаемый параллельно или последовательно с дросселем, служит фильтром радиопомех, которые возникают при разрыве контакта пускового устройства и он также стабилизирует импульсы тлеющего разряда. Включенный в цепь параллельно конденсатор уменьшает в разы электрическую дугу во время размыкания электродов, тем самым продлевает жизнь не только всего устройства, но и стартера в частности.

Выбор стартера

Если без конденсатора запуск и свечение лампы дневного света всё-таки возможно, то без дросселя и стартера этого не произойдёт. Тут возникает логичный вопрос — как выбрать стартер для люминесцентных ламп? Люминесцентные светильники без стартера — это только те, которые запускаются при помощи электронного пускорегулирующего устройства. Основными параметрами при правильном подборе стартера являются:

1. Мощность самого люминесцентного источника дневного света;
2. Номинальное напряжение. Чаще всего это 220 и 127 вольт в зависимости от схемы подключения ламп в светильнике. Напряжение 127 вольт, будет актуально при последовательном подключении двух ламп дневного светового потока.
3. Производитель. Надёжность этого элемента для запуска сильно зависит от качества исполнения и сборки. При этом изделия и продукция китайского производства находится в низшей ценовой категории. Хорошими показателями и длительным сроком службы отличаются только оригинальные стартеры от мировых проверенных временем брендов, таких как Philips, Осрам и другие.
4. Корпус. Так как внутри этого устройства возникают токи высокой величины и электрическая дуга, которые могут вызвать возгорание, поэтому материал должен быть соответствующим.

Рынок данной продукции очень широк, поэтому стартер нельзя назвать дефицитным товаром. Однако, маркировка их может различаться, так как производитель может быть как отечественный, так и импортный.

Отечественная маркировка чаще всего начинается с большой буквы «С», что обозначает стартер. Цифра указанные перед ней определяют мощность лампы (40, 90, 100) иногда это может быть и разброс мощностей, допустим, 40…100 Вт. Дальше написаны должны быть параметры, говорящие о напряжении (127 или же 220 вольт).

Западная маркировка содержит чаще всего такие знаки S10, FS-U, ST 111, что означает что напряжение питания, должно быть 220 вольт, а мощность от 4 до 80 Вт. При напряжении 127 вольт и мощности до 22 Вт маркировка иностранного производства будет S2, FS-2, ST 151.

Основные неисправности люминесцентных ламп и стартеров

Так как любое электронное или же механическое устройство, может в течение всего срока службы, проявлять проблемы в работе, то и при эксплуатации люминесцентных светильников даже самого лучшего качества могут возникнуть неисправности. Если не запускается лампа дневного света, собранная на основе электромагнитного пускового устройства, то это значит:

• Нет питающего напряжения на самом светильнике или же оно меньше чем 200 вольт. В этом случае нужно с помощью мультиметра проверить наличие напряжения на конкретном светильнике чаще всего от выключателя. И удостоверится что в сети напряжение соответствует стандартному 220 вольт 50 Гц;
• Недостаточный тлеющий разряд в стартере. Это может быть вызвано подгоранием контакта в нём, из-за отсутствия конденсатора в цепи, или же просто от длительного его использования, каждое устройство запуска имеет свой ресурс включений;
• Несоответствие параметров лампы, дросселя или же стартера. Проверит правильность подбора и маркировку элементов светильника;
• Плохой контакт в цоколях лампы или стартера, также неуверенное соединение монтажных проводов или их обрыв. Поэтому весь монтаж рекомендуется выполнять медными многожильными проводниками. Проверить цепь мультиметром или же пробником цепи.

Проблемы, связанные с работой или неисправностью стартера, будут выражаться в отсутствии запуска свечения люминесцентного светильника или же лампы. Так как при горящей лампе сам стартер можно даже извлечь из патрона, но это не повлияет на её работу, лампа будет продолжать излучать качественный световой поток дневного света.

Видео о запуске люминесцентной лампы

Стартер для люминесцентных ламп: применение

Стартер – основной элемент люминесцентных ламп, является частью электромагнитной пускорегулирующей аппаратуры. Его назначение – пуск механизма, т.е. зажигание газа в газоразрядной колбе. Устройство замыкает и размыкает электрическую цепь.

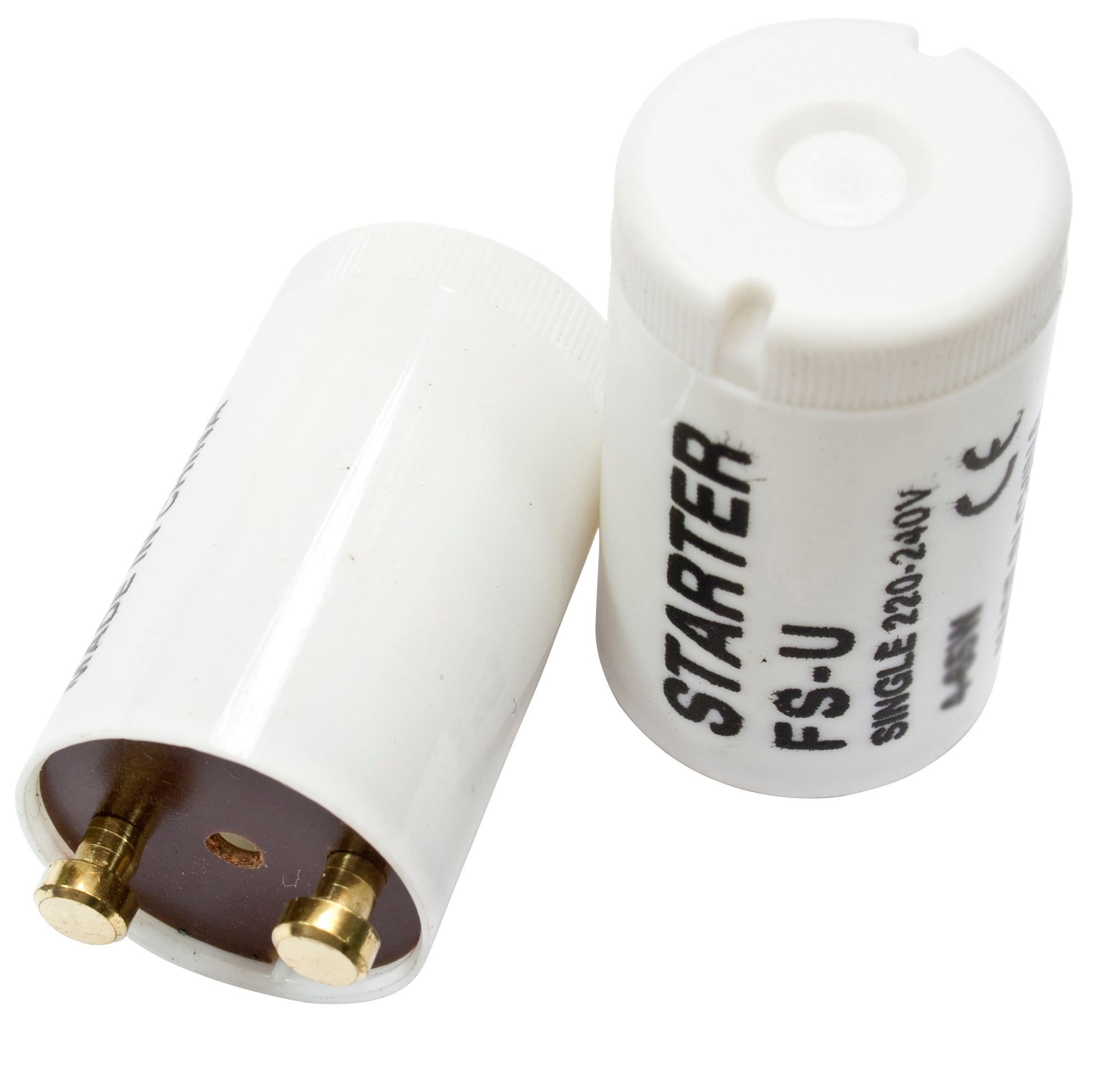

Внешний вид стартера для люминесцентных ламп

Дроссель выполняет функцию трансформатора и стабилизатора – ограничивает ток нитей лампы до требуемого значения, защищает оборудование от перепада температур, скачков напряжения и перегрузки.

Дроссель служит для защиты оборудования от скачков напряжения и перегрузки

Устройство и принцип работы

Деталь представляет собой небольшую стеклянную колбу тлеющего разряда, помещенную в металлическую или пластиковую емкость. Колба заполнена благородным газом, как правило, неоном или гелием, и включает в себя два электрода.

Стеклянная колба, заполненная гелием или неоном, с двумя электродами

Изготовляют конструкции двух видов: симметричные и несимметричные. В симметричных – оба электрода подвижны, в несимметричных – только один. Первый тип применяется чаще из-за большей практичности.

В колбе происходит предварительный прогрев ртути и перевод ее в газообразное состояние. Затухающий заряд, вследствие подачи напряжения на разомкнутые электроды, приводит к зажиганию устройства. Т.е. создается мощный импульс. Электроды после замыкания гасят тлеющий заряд. Цепь, которая возникает впоследствии, увеличивает температуру катодов и дросселя. После падения напряжения электроды не могут замыкать цепь, тем самым поддерживая лампочку в зажженном состоянии.

Напряжение стартера выбирается выше рабочего люминесцентной лампы и ниже напряжения сети. Т.к. газоразрядные лампочки имеют отрицательное сопротивление, ток после пуска становится намного выше нормы. Для чего и необходимо устройство, которое может ограничить и стабилизировать этот ток до требуемого рабочего значения.

Дроссель – катушка в металлической оплетке. Задача детали заключается в поддержке лампы в рабочем состоянии. Элемент накапливает и преобразовывает электрическую энергию.

После успешного запуска прибора в цепи течет ток, соответствующий номинальному току лампочки. Это условие гарантирует правильное горение лампы. Зажигание зависит от качества прогрева катодов и силы тока. При недостаточных значениях этих параметров, когда цепь размыкается при низкой величине тока, лампочка не включится. Процесс в этом случае становится неисправным циклическим.

Сборка люминесцентной лампы

Виды стартеров и дросселей

Различают стартеры нескольких видов:

• Тепловые. Для них характерно увеличенное время пуска, что повышает стабильность работы газоразрядных лампочек. Достаточно сложное устройство, потребление дополнительной энергии на собственные нужды усложняет применение этого вида для эксплуатации в частных домах.
• Тлеющего ряда. Содержит биметаллические электроды. Имеют упрощенную схему и малое время зажигания.
• Полупроводниковые. Возникновение импульса в колбе происходит по принципу ключа – нагрева и размыкания цепи.

Разновидности дросселей:

• Электронные. Используют простую схему подключения. При этом отсутствует мерцание и пульсирование при включении. Характеризуются низким шумом при работе. Достаточно дорогостоящая продукция. Целесообразно применять лишь в комнатах с частым включением приборов.
• Электромагнитные. Для работы таких дросселей используют последовательное подключение с лампочкой, т.к. невозможно произвести холодный запуск. Главным недостатком является длительное мерцание во время включения.

Конденсатор в работе устройства

Конденсатор обеспечивает стабильность работы устройства. Главное назначение – борьба с радиопомехами, возникающими при замыкании цепи (контакте электродов). Также необходим он для стабилизации импульсов тлеющих зарядов.

Для стандартных лампочек применяются установки емкостью до 0,1 микрофарад. При отсутствии в схеме подключения этого элемента, напряжение в цепи будет непрерывно возрастать до критических значений. Конденсатор, включенный параллельно в цепь с электродами, исключает залипание электродов, которое может возникнуть во время образования электронной дуги, т.е. гасит ее.

Конденсатор люминесцентной лампочки

Срок службы, ремонт и замена

При каждом последующем запуске напряжение внутри снижается, что при продолжительном сроке эксплуатации вызывает мигание лампочки и износ стартера. При длительном использовании лампы тлеющий заряд уменьшается, и со временем на нем полностью пропадает напряжение. При этом наблюдается самовольное замыкание и размыкание электродов.

Моргание в лампах происходит из-за низкого напряжения в сети. Стартер совершает бесконечный ряд попыток произвести запуск механизма: до успешного включения или до выхода из строя оборудования. Стандартное время зажигания составляет 10 секунд. В противном случае в работе системы сбои или неисправности.

После появления первых признаков неисправностей, необходимо выполнить замену элемента. Несвоевременный ремонт грозит не только раздражающими вспышками при пуске, но и поломкой дросселя (за счет постоянного перегрева контактов), а также полным выходом из строя люминесцентной лампы.

При недостаточном напряжении в питающей сети зажигание происходит не с первой попытки, постоянное моргание значительно снижает срок эксплуатации. Во избежание частого выхода из строя необходимо использовать качественную светотехническую продукцию, а также следить за исправностью цоколя и внутридомовой электросети.

Для продления срока службы люминесцентных ламп рекомендуется на вводе в жилые дома (квартиры) устанавливать стабилизаторы напряжения.

Замена стартера состоит из несколько этапов:

• Выключение лампы.
• Снятие плафона.
• Извлечение неисправного элемента (выкручивается против часовой стрелки).
• Подключение нового. Необходимо вставить в паз и повернуть до упора по часовой стрелке.

Замена дросселя требует определенных навыков и опыта. Сначала необходимо отключить автоматы на щитке квартиры (дома) для полного ее обесточивания. После того как напряжение не будет подаваться на лампу, следует снять с нее крепежные детали и соединительные провода. Теперь дроссель легко демонтировать и установить на его месте новый. Затем необходимо произвести все действия в обратном порядке.

Соединительные провода элемента

Выбор и производители

При выборе необходимо руководствоваться следующими факторами:

• тип запуска лампочки;
• производитель;
• номинальные характеристики.

Существует большое количество производителей, выпускающих качественное оборудование. Среди них:

• Philips;
• Chilisin;
• Luxe;
• Osram.

Не стоит покупать слишком дешевые модели, т.к. в них используются дешевые материалы основных элементов. Такие устройства, в лучшем случае, быстро выходят из строя, в худшем, приводят к разгерметизации лампочек и выпуску вредных газов в воздух.

Знаменитые производители предлагают большой выбор запасных элементов для замены каждой детали. Также заводы дают длительную гарантию на использование своего оборудования, обычно 6 тысяч включений при рабочем диапазоне температур. В фирменных магазинах предлагают бесплатную замену в случае попадания брака.

Стартеры фирмы Philips считаются лучшими на рынке светотехнического оборудования. Для их изготовления используют высококачественные материалы, к примеру, огнестойкий поликарбонат, который предотвращает перегрев компонентов системы. Как заверяет производитель, брак выпуска составляет всего 0,0001%. В отличие от дешевых изделий, модели Philips не содержат радиоактивные изотопы, поэтому такое оборудование не вредит здоровью человека.

Компания упростила дизайн, что позволило производить установку системы при помощи обычной отвертки или, при навыках работы со светотехническими материалами, вручную. Тип S-2 разработан для низковольтных люминесцентных лампочек, а также высоковольтных до 22 Вт, использующих схему последовательного соединения. S-10 предназначен исключительно для включения высоковольтных ламп мощностью до 64 Вт.

Монтаж. Видео

О нюансах монтажа люминесцентной лампы рассказывается в этом видео.

Для чего нужен стартер? Ответ прост – для нормального пуска и корректной работы люминесцентных лампочек. Дроссели поддерживают стабильную эксплуатацию оборудования.

Оцените статью:

Как работают стартеры люминесцентных ламп

Рейтинг

Общий рейтинг : 5/ 5оставило 8человек

Цена от 15.00 грн. до 33.00 грн.

Стартеры для люминесцентных ламп- типа S2 (4 – 22Вт) и S10 (4 – 65Вт) постоянно поддерживаются в наличии.

Цена на стартер указана Прайс гривна за штуку с учетом НДС. Купить можно со склада в Киеве. Отправка в города Украины производится службой Новая почта.Стартеры Philips для люминесцентных ламп – единственный стартер, который быстро и просто устанавливается без использования дополнительных инструментов.

Даже плотно закрепленные – легко изымаются. В каталоге представлен весь ассортимент высококачественных стартеров тлеющего разряда для запуска люминесцентных ламп с электромагнитными балластами.  Изготовлены с соблюдением экологических норм (не содержат свинца и радиоактивных веществ).

Увеличивают срок службы лампы более чем на 25%; более низкая стоимость владения по сравнению с низкокачественными стартерами, не соответствующими Международным стандартам по электротехнике. Оптимальное удобство установки обеспечивается медными компонентами и устойчивыми к окислению медными штырьками. Огнеупорные компоненты и УФ-устойчивый корпус для дополнительной безопасности запуска (одобрено лабораторией UL по технике безопасности в США).На фото: стартер для люминесцентных ламп S2 4-22Вт PHILIPS

Стартер представляет собой небольшую газоразряд­ную лампу тлеющего разряда. Стеклянная кол­ба наполняется инертным газом (неон или смесь гелий-водород) и помещается в металлический или пластмас­совый корпус, на верхней крышке которого имеется смо­тровое окно. Схемы включения люминесцентных ламп: а-стартерная с дросселем; б—с лампой накаливания в качестве балласта; EL1 — лампа люминесцентная; КК — стартер; С — конденсатор; LL — дроссель; EL2 — лампа накаливания.В некоторых конструкциях стартеров смотровое окно отсутствует.

Стартер имеет два электро­да. Различают несимметричную и симметричную кон­струкции стартеров. В несимметричных стартерах один электрод неподвижный, а второй подвижный, изготовлениз биметалла.В настоящее время наибольшее распро­странение получила симметричная конструкция старте­ров, у которых оба электрода изготовляются из биметалла.

Эта конструкция имеет ряд преимуществ по сравнению с несимметричной.Напряжение зажигания в стартере тлеющего разряда выбирается таким образом, чтобы оно было меньше номинального напряжения сети, но больше рабочего на­пряжения, устанавливающегося на люми­несцентной лампе при ее горении.Схема подключения двух люминесцентных ламп через стартер.При включении схемы на на­пряжение сети оно полностью окажется приложенным к стартеру. Электроды стар­тера разомкнуты, и в нем возникает тлеющий разряд. В цепи будет проходить небольшой ток (20-50 мА).

Этот ток на­гревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере прекратится.Через дроссель и последовательно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, выбираемым таким образом, что­бы ток предварительного подогрева като­дов в 1,5 2,1 раза превышал номинальный ток лампы. Длительность предваритель­ного подогрева катодов определяется вре­менем, в течение которого электроды стар­тера остаются замкнутыми.Когда элек­троды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, называемого временем контактирования, электроды раз­мыкаются.

Так как дроссель обладает большой индуктивностью, то в момент размыкания электродов стар­тера в дросселе возникает большой импульс напряже­ния, зажигающий лампу. После зажигания лампы в цепи установится ток, рав­ный номинальному рабочему току лампы. Этот ток обу­словит такое падение напряжения на дросселе, что на­пряжение на лампе станет примерно равным половине номинального напряжения сети. Так как стартер вклю­чен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стар­тере, его электроды останутся разомкнутыми при горе­нии лампы.Стартеры тлеющего заряда.Возможность зажигания лампы зависит от длитель­ности предварительного подогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера.

Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с.

и, следовательно, приложенного к лампе напряжения может оказаться недостаточной для ее зажигания, и лампа не зажжется. Поэтому, если при первой попытке стартер не зажжет лампу, он сразу же автоматически будет повторять описанный процесс до тех пор, пока не произойдет зажигание лампы. Со­гласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до 10 сек.Параллельно электродам стартера включен конден­сатор емкостью 0,003-0,1 мкф.

Этот конденсатор обыч­но размещается в корпусе стартера. Конденсатор выпол­няет две функции: снижает уровень радиопомех, возни­кающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденса­тор оказывает влияние на процессы зажигания лампы. Конденсатор уменьшает величину импульса напряже­ния, образуемого в момент размыкания электродов стар­тера, и увеличивает его длительность.При отсутствии конденсатора напряжение на лампе очень быстро воз­растает, достигая нескольких тысяч вольт, но продолжи­тельность его действия очень небольшая.

В этих усло­виях резко снижается надежность зажигания ламп. Кро­ме того, включение конденсатора параллельно электро­дам стартера уменьшает вероятность сваривания или, как говорят, залипания электродов, получающегося в ре­зультате образования электрической дуги в момент размыкания электродов. Конденсатор способствует быстрому гашению дуги.Принципиальная схема включения люминесцентной лампы.Применение конденсаторов в стартёре не обеспечи­вает полного подавления радиопомех, создаваемых лю­минесцентной лампой.

Поэтому необходимо дополни­тельно на входе схемы установить два конденсатора емкостью не менее 0,008 мкф каждый, соединен­ных последовательно, и среднюю точку заземлить.Одним из рекомендуемых способов снижения уровня радиопомех является применение дросселей с симметри­рованной обмоткой где обмотка дросселя разделе­на на две совершенно одинаковые части, имеющие рав­ное число витков, намотанных на один общий сердеч­ник.Каждая часть дросселя соединена последовательно с одним из катодов лампы. При включении такого дрос­селя с лампой оба ее катода работают в одинаковых условиях, что снижает уровень радиопомех. В настоящее время, как правило, выпускаемые промышленностью дроссели изготовляются с симметрированными обмот­ками.В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т.

е. они не будут одновременно достигать своих нулевых и максимальных значений. Как известно из теории переменного тока, в этом случае ток будет отставать по фазе от напряжения сети на некоторый угол, величина которого определяется соотношением индуктивного со­противления дросселя и активного сопротивлениявсей сети.

Такие схемы называются отстающими.В ряде случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лам­пу опережал бы по фазе напряжение сети. Такие схемы называются опережающими. Для выполнения этого условия последовательно с дросселем включается кон­денсатор, емкость которого рассчитывается таким обра­зом, чтобы его емкостное сопротивление было больше индуктивного сопротивления дросселя.Устройство люминесцентной лампы.В опережающем балласте в период зажигания лампы ток предварительного подогрева катодов имеет недостаточную величину.

Для устранения этого явления необходимо на время зажигания лампы увеличить ток предварительного подогрева, что можно сделать, если частично компенсировать емкость индуктивностью. В цепь стартера включается дополнительная индуктивность в виде компенсирующей катушки.При замыкании электродов стартера эта компенсирующая катушка включается последовательно с дросселем и конденсатором, общая индуктивность схемы возраста­ет, а вместе с ней увеличивается ток предварительного подогрева. После размыкания электродов стартера ком­пенсирующая катушка отключается, и в рабочем режиме лампы она не участвует.

Индуктивность дополнительной катушки компенсирует емкость конденсатора, установ­ленного в стартере. Поэтому в схему вводится дополни­тельный конденсатор емкостью не менее 0,008 мкф, включаемый параллельно лампе и выполняющий в этом случае роль помехоподавляющего конденсатора.Один из недостатков рассмотренных схем – низкий коэффициент мощности. Он составляет величину 0,5-0,6.

Пускорегулирующие аппараты (ПРА), выполненные на основе этих схем, относятся к группе так называемых некомпенсированных аппаратов. При использовании та­ких аппаратов согласно правилам устройства электро­установок (ПУЭ) для повышения низкого коэффициента мощности необходимо предусматривать групповую ком­пенсацию коэффициента мощности, обеспечивающую до­ведение его для всей осветительной установки до вели­чины 0,9-0,95. При невозможности или экономической неэффектив­ности применения групповой компенсации коэффициента мощности используют схемы, в которых дополнительно параллельно лампе включается конденсатор достаточной емкости, выбранный таким образом, чтобы коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, изготовленный по этой схеме, называют компенсированным.

Расчеты показывают, что для ламп мощ­ностью 20 и 40 вт при напряжении 220 в емкость кон­денсатора составляет 3-5 мкф.Основной недостаток стартерных схем зажигания – их низкая надежность, которая обусловлена ненадежно­стью работы стартера. Надежная работа стартера также зависит от уровня напряжения в питающей сети. Со сни­жением напряжения в питающей сети увеличивается время, необходимое для разогрева биметаллических элек­тродов, а при уменьшении напряжения более чем на 20% номинального стартер вообще не обеспечивает кон­тактирования электродов, и лампа не будет зажигаться.

Значит, с уменьшением напряжения в питающей сети время зажигания лампы увеличивается. Схема запуска сгоревшей люминисцентной лампы.У люминесцентной лампы по мере старения наблю­дается увеличение ее рабочего напряжения, а у старте­ра, наоборот, с ростом срока службы напряжение зажи­гания тлеющего разряда уменьшается. В результате этого возможно, что при горящей лампе стартер начнет срабатывать и лампа гаснет.При размыкании электродов стартера лампа вновь загорается и наблюдается мига­ние лампы. Такое мигание лампы, помимо вызываемого им неприятного зрительного ощущения, может привести к перегреву дросселя, выходу его из строя и порче лам­пы.

Подобные же явления могут иметь место при ис­пользовании старых стартеров в сети с пониженным уровнем напряжения. При появлении миганий лампы необходимо заменить стартер на новый.Стартеры имеют значительные разбросы времени кон­тактирования электродов, и оно очень часто недостаточ­но для надежного предварительного подогрева катодов ламп. В результате стартер зажигает лампу после не­скольких промежуточных попыток, что увеличивает дли­тельность переходных процессов, снижающих срок служ­бы ламп. Общий недостаток всех одноламповых схем – невоз­можность уменьшить создаваемую одной люминесцент­ной лампой пульсацию светового потока.Поэтому такие схемы можно применять в помещениях, где устанавли­вается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульса­ции светового потока лампы включать в различные фазы трехфазной цепи.

Необходимо стремиться к тому, чтобы освещенность в каждой точке создавалась не менее чем от двух-трех ламп, включенных в разные фазы сети.Двухламповые схемы включения. Применение двух­ламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, так как пуль­сации светового потока каждой лампы происходят не одновременно, а с некоторым сдвигом по времени. По­этому суммарный световой поток двух ламп никогда не будет равен нулю, а колеблется около некоторого сред­него значения с частотой, меньшей, чем при одной лам­пе.

Кроме того, эти схемы обеспечивают высокий коэф­фициент мощности комплекта лампа – ПРА. Наибольшее распространение получила двухлампо­вая схема, называемая часто схемой с расщепленной фазой. Схема состоит из двух элементов-ветвей: отстающей и опережающей. В первой ветви ток отстает по фазе от напряжения на угол 60°, а во второй – опе­режает на угол 60°.

Благодаря этому ток во внешней цепи будет почти совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0.9-0.95.Эту схему можно отнести к группе компенси­рованных, и по сравнению с одноламповой некомпенси­рованной схемой она обладает тем преимуществом, что не требуется принимать дополнительных мер для повы­шения коэффициента мощности. При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для двух и одноламповых аппаратов. В настоящее время выпускается большое количество различных типов аппаратов, выполненных по этой схеме.Поделитесь полезной статьей:

С каждым днем популярность ламп дневного света в качестве источника освещения только растет. Это обусловлено их высокой продолжительностью работы и качественным свечением.

Люминесцентные лампы работают не напрямую от сети с напряжением 220 Вольт.

Для их функционирования требуется специальный блок, называющийся пускорегулирующей аппаратурой (ПРА). Конструкция блока включает в себя три основных элемента, в которые входят: дроссель (катушка индуктивности с сердечником), сглаживающего конденсатора и стартера. Вот как рас о последнем устройстве мы сегодня и поговорим.

Содержание

• 1 Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.
• 2 Устройство стартера люминесцентных ламп
• 3 Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных лампимеет только две ножки (контакта).
• 4 Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции: – борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.- участвует в процессе зажигания лампы. Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.
• 5 За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.
• 6 Для чего нужен стартер в люминесцентных лампах
• 7 Как работает люминесцентный светильник
• 8 При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.
• 9 Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.
• 10 После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.
• 11 Возникновение ЭДС самоиндукции является причиной создания повышенного напряжениевеличиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.
• 12 На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.
• 13 Как проверить стартер люминесцентной лампы
• 14 Почему мигает люминесцентная лампа
• 15 Поэтому если вы замечаете постоянное мигание лампынеобходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена. При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель. Похожие материалы на сайте:

Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста.

Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ.

Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

ru/images/osvechenie/starter-dlja-ljuminescentnyh-lamp.jpg»>

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие.

Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных лампимеет только две ножки (контакта).

Если вынуть конструкцию из корпуса видно саму колбу.

Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

– борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.- участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Для чего нужен стартер в люминесцентных лампах

Этот элемент является основным в конструкции люминесцентных ламп.

Без него электромагнитная пускорегулирующая аппаратура не сможет функционировать. Главное назначение стартера – запускать механизма и разжигание инертного газа, находящегося в газоразрядной колбе. Стартерработает как выключатель – размыкает и замыкает электрическую цепь.

Установка стартера продиктована необходимость выполнения двух важных функций:

– замыкания цепи.

Позволяет нагреть электроды лампы, облегчая тем самым процесс зажигания;- разрыв цепи. Происходит сразу же после нагрева электродов. В результате размыкания образуется импульс повышенного напряжения, являющийся причиной пробоя газового промежутка колбы.

Дроссель играет роль стабилизатора и трансформатора. Он поддерживает необходимый ток нитей лампы, создает импульс напряжения, необходимый для пробоя лампы и стабилизирует процесс горения дуги.

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на стартер для люминесцентных ламп.

В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжениевеличиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой.

А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампыв домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.

Собрать такую схему не составит труда.Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов.

Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп.Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли. Это наверное связано с их незначительной стоимостью. Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.

Почему мигает люминесцентная лампа

Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах.

В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе.

После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания. Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.

Поэтому если вы замечаете постоянное мигание лампынеобходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.

При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.

Похожие материалы на сайте:

Источники:

• elmar.com.ua
• fazaa.ru
• electricvdome.ru

Как работает люминесцентный стартер?

Флуоресцентный свет не имеет обычной светящейся нити накаливания, но вместо этого содержит пары ртути , которые при ионизации испускают ультрафиолетовый свет. Ультрафиолетовый свет заставляет частицы, которые покрывают внутреннюю часть трубки, светиться или флуоресцировать (подробнее см. Как работают люминесцентные лампы).

Флуоресцентные стартеры используются в нескольких типах люминесцентных ламп. Стартер помогает лампе зажигать.Когда на люминесцентную лампу подается напряжение, происходит следующее:

1. Стартер (который представляет собой просто таймер) позволяет току течь через нити на концах лампы.
2. Ток вызывает нагрев и размыкание контактов пускателя, тем самым прерывая прохождение тока. Трубка загорается.
3. Поскольку люминесцентная лампа с подсветкой имеет низкое сопротивление, балласт теперь служит ограничителем тока.

При включении люминесцентной лампы стартером является замкнутый выключатель .Нити на концах трубки нагреваются электричеством, и они создают облако электронов внутри трубки. Флуоресцентный стартер — это выключатель с выдержкой времени , который размыкается через секунду или две. Когда он открывается, напряжение на трубке позволяет потоку электронов течь по трубке и ионизировать пары ртути.

Без стартера никогда не будет постоянного потока электронов между двумя нитями накала, и лампа будет мерцать. Без балласта дуга представляет собой короткое замыкание между нитями накала, и это короткое замыкание содержит большой ток.Ток либо испаряет нити, либо вызывает взрыв лампы.

Согласно Sam’s F-Lamp FAQ:

Наиболее распространенный люминесцентный стартер называется «стартером с тлеющей трубкой» (или просто стартером) и содержит небольшую трубку, заполненную газом (неоном и т. Д.), И дополнительную радиочастотную помеху ( RFI) конденсатор подавления в цилиндрическом алюминиевом корпусе с двухконтактным основанием. Хотя все стартеры физически взаимозаменяемы, номинальная мощность стартера должна соответствовать номинальной мощности люминесцентных ламп для надежной работы и длительного срока службы.

В лампе накаливания есть нормально разомкнутый переключатель. При подаче питания возникает тлеющий разряд, который нагревает биметаллический контакт. Примерно через секунду контакты замыкаются и подают ток на флуоресцентные нити. Поскольку свечение гаснет, нагрев биметалла больше не происходит и контакты размыкаются. Индуктивный толчок, возникающий в момент открытия, вызывает основной разряд в люминесцентной лампе. Если контакты размыкаются в неподходящий момент, индуктивного удара не хватает, и процесс повторяется.

Первоначально опубликовано: 1 апреля 2000 г.

Какой стартер мне нужен?

Какой стартер мне нужен? | Любая лампа

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

1. Дом
2. Блог
3. Какой стартер мне нужен?

---

Что такое стартер?

Стартер вместе с обычным балластом является частью светильника, в котором размещена люминесцентная лампа.С электронным балластом стартер не требуется.

Преимущества стартера

• Быстрая и простая установка
• Продлить срок службы люминесцентной лампы на 25%
• Экологически чистый (без радиоактивных веществ и свинца)
• Огнестойкие компоненты и устойчивая к ультрафиолетовому излучению гильза для дополнительной безопасности и надежного зажигания

Стартеры и светодиодные лампы

Если в текущем приборе с обычной люминесцентной лампой используется стартер, его необходимо заменить на светодиодный.Наши светодиодные лампы для светильников с обычным балластом стандартно поставляются со светодиодным стартером. Установка проста, ее можно найти здесь:

Как установить светодиодную трубку в существующую установку?

Стартеры для соляриев — Электронные стартеры

В чем разница между стартером накаливания S12 и электронным стартером для солярия?

Что ж, в течение срока службы лампы есть два основных фактора, влияющих на устойчивость ее работы; электрическая нагрузка, предусмотренная конструкцией лампы и обеспечиваемая балластом управления током, и ПУСКОВАЯ ХАРАКТЕРИСТИКА.

С сегодняшними дорогими ультрафиолетовыми лампами высокой мощности, которые обычно управляются с помощью низкотехнологичных устройств, запускающих мерцание накаливания с коротким сроком службы. Мерцание и мигание обычных пускателей происходит, когда повторяющиеся пусковые импульсы высокой энергии передаются до того, как торец лампы нагреется. Энергия неудачных пусковых импульсов вызывает точечные взрывы на катодных нитях лампы, буквально срывая электронно-эмиссионное покрытие с катодов, которое загрязняет люминофоры ламп. Поэтому белое покрытие внутри лампы вокруг катода становится темным.

Электронные стартеры для загара

обеспечивают пусковые условия без напряжения, поэтому сохраняют внутреннюю чистоту дуги лампы и люминофорного покрытия. ЭЛЕКТРОННЫЕ СТАРТЕРЫ создают идеальные условия для включения лампы для загара: при включении встроенная функция интеллектуального программирования измеряет доступный ток нагрева и нагревает концы лампы в течение точно контролируемого периода времени. Затем полностью подготовленная лампа осторожно зажигается одним импульсом малой энергии. Это точное электронное управление исключает износ и напряжение при запуске и предотвращает внутреннее загрязнение лампы в результате цикла запуска.Если учесть, как часто ваши лампы для загара включаются каждый день с использованием балласта высокой мощности, эффект от цикла запуска оказывается колоссальным в отношении общего срока службы лампы.

Электронные пускатели

обладают еще одним преимуществом по сравнению с обычными пускателями накаливания. Обычные стартеры, такие как Philips Philips S2, Philips S12, Philips S16, FS11 и Cosmedico K11, следует заменять при каждой замене лампы. Срок службы электронных стартеров составляет 10 лет, и они могут работать с лампами любого размера от 4 до 220 Вт.

(PDF) Конструкция адаптивного электронного стартера для люминесцентных ламп

кратко описывается следующим образом. Сначала выпрямленное напряжение

измеряется и детектируется детектором напряжения. Если

обнаружено высокое напряжение, сработает таймер предварительного нагрева

и начнет отсчет времени предварительного нагрева T

ф.

. В процессе

времени предварительного нагрева T

ph

, пожарная цепь работает как короткое замыкание

, чтобы пропустить ток через нити лампы

для достижения процесса предварительного нагрева.По истечении времени предварительного нагрева

T

фаз

таймер предварительного нагрева отправляет сигнал запуска

в цепь зажигания, чтобы она работала как разомкнутая цепь. В момент размыкания цепи пожара

энергия, накопленная в магнитном балласте

, преобразуется в высокое импульсное напряжение, которое вызывает пробой газа лампы

. Наконец, горит люминесцентная лампа

, а пожарная цепь остается в состоянии разомкнутой цепи. Как показано на рис.3 (а), таймер предварительного нагрева, созданный схемой RC

, предназначен для снижения стоимости [6,7,8,10,11]. Время предварительного нагрева

T

ph

определяется значением произведения резистора

R

T1

и конденсатора C

T

. Этот таймер RC-цепи имеет ограничение

, которое не может быть перезапущено быстро, поскольку скорость разряженного конденсатора C

T

ограничена значением произведения

, резистором R

T2

и конденсатором C

Т

.Чтобы решить эту проблему, на

Рис. 3 (b) показан RC-таймер

с новой схемой управления.

˥

˧˄

˥

˧˅

˖

˧

(а)

˖̂́̇̅̂˿ʳ

˖˼̅˶̈˼̇

˖

˧

9000

˧˄

˥

˧˅

˦

˥˸̆˸̇ʳ˖̂́̇̅̂˿ʳ˖˼̅˶̈˼̇

(b)

Рисунок 3. (a) типичный RC-таймер; (b) типичный таймер RC со схемой управления сбросом

Функция быстрого перезапуска выполняется переключателем S

, который может быть замкнут для мгновенного разряда конденсатора C

T

.

Однако схема управления в этой схеме управления сбросом

слишком сложна, чтобы снизить стоимость [9]. Время предварительного нагрева типичного электронного пускателя

является фиксированным, что приводит к серьезной проблеме

, когда нити накала лампы заедают за пределы сердечника при высоком напряжении переменного тока

и занижают его при низком уровне мощности переменного тока

. При перегрузке срок службы люминесцентной лампы

будет значительно сокращен. В состоянии сердечного ритма ниже

люминесцентную лампу трудно зажигать.

означает, что в усовершенствованном электронном пускателе

необходимо адаптивное время предварительного нагрева. Кроме того, простая схема с более низкой стоимостью

должна быть сохранена в усовершенствованном электронном пускателе

для массового производства. Для достижения вышеупомянутого высокого качества

при низких затратах в этой статье предлагается управление сбросом с цепью повышения напряжения

(RCVPC), состоящее только из резистора

и диода. Кроме того, предлагаемый RCVPC

может адаптировать время предварительного нагрева в соответствии с

к входной мощности переменного тока и хорошо работать в ситуации с более низкой мощностью переменного тока

.

II. S

ОПИСАНИЕ СИСТЕМЫ

На рис. 4 показана блок-схема предлагаемого адаптивного электронного пускателя

, который состоит из выпрямителя

, детектора напряжения, RCVPC и пожарной цепи.

˙˼̅˸ʳ˖˼̅˶̈˼̇

ˣ̅˸˻˸˴̇˼́˺ʳ

˧˼̀˸̅

˩̂˿̇˴˺˸ʳ

˗˸̇˸˶ ̇̂̅

˥˸˶̇˼˹˼˸̅

˥˸̆˸̇ʳ˖̂́̇̅̂˿ʳ̊˼̇˻ʳ

˩̂˿̇˴˺˸ʳˣ̈˿˿ˀ˨̃ʳ˖˼̅˶̈˼̇

˖ˡ˄

˖ˡ˅

Рисунок 4.Блок-схема предлагаемого АЭС

Выпрямитель обеспечивает постоянное напряжение от сети переменного тока.

Детектор напряжения предназначен для определения напряжения на люминесцентной лампе

для оценки уровня мощности и

для контроля состояния включения света. Когда детектор напряжения

определяет достаточную мощность, схема обрабатывает состояние предварительного нагрева

для адаптивного времени предварительного нагрева, чтобы надлежащим образом

предварительно нагреть нити лампы.Адаптивное время предварительного нагрева

точно контролируется таймером предварительного нагрева и адаптируется к входной мощности переменного тока

. Подробные функции схемы будут

, проиллюстрированные в следующем разделе. По истечении времени предварительного нагрева цепь зажигания

может генерировать импульсный сигнал с высоким скачком напряжения

для зажигания люминесцентной лампы. Люминесцентная лампа

есть; поэтому загорелся. Когда входное питание переменного тока отключено,

детектор напряжения обнаруживает эту ситуацию и запускает

RCVPC.Затем таймер предварительного нагрева возвращается в исходное состояние

для функции быстрого сброса. Наконец, люминесцентную лампу

можно быстро снова включить при необходимости.

III. C

IRCUIT ANALYSIS

Учитывая схему, стоимость и размер которой ограничены

для большей коммерческой выгоды, предлагаемая схема электронного пускателя

, показанная на рис. 5, спроектирована так, чтобы быть максимально простой

. Этот электронный пускатель

не только поддерживает все функции типичной функции, но также обеспечивает адаптивное время предварительного нагрева

и пониженную мощность переменного тока при работе

.

424

Разрешенное лицензионное использование ограничено: UNIVERSIDAD NORDESTE. Загружено 1 июня 2010 г. в 14:39:15 UTC с IEEE Xplore. Ограничения применяются.

Электронный пускатель | Tubesaver | Rapidstarter | Люминесцентные лампы

Функция будет подаваться импульс низкой энергии. Срок службы люминесцентных ламп определяется сроком службы их катодных узлов накаливания.При использовании ÖKOSTART® катоды непрерывно предварительно нагреваются до достижения полной температуры эмиссии. В конце этого периода предварительного нагрева катоды будут свободно излучать по всей площади, и затем по трубке на добиться зажигания. Эта интеллектуальная функция предохраняет катоды от преждевременной эрозии, увеличивает срок их службы и ускоряет запуск. Удар пасты катодов будет предотвращен, и у вас больше не будет черных пятен на концах ваших люминесцентных ламп, как это всегда бывает со стандартным стартером с тлеющей бутылкой.После того, как лампа загорится, вступает в силу контроль безопасности, постоянно измеряет мощность, потребляемую люминесцентными лампами. В случае отклонения от нормы, которое может произойти, когда балласт начинает выходить из строя, или при серьезном нарушении питания, или в конце срока службы лампы, устройство контроля безопасности ÖKOSTART® отключит цепь и предотвратит перегрев или повреждение другой цепи. Компоненты вроде тубуса. Мягкий мгновенный запуск лампы При включении лампы с электронным стартером ÖKOSTART® катоды непрерывно нагреваются при низком напряжении, пока не достигнут своей полной температуры эмиссии.Время автоматически регулируется электронным стартером в зависимости от условий окружающей среды. В конце периода предварительного нагрева катоды будут свободно излучать излучение по всей своей площади, и затем через трубку будет подаваться импульс низкой энергии для достижения воспламенения. ÖKOSTART® избегает мерцания во время старта, как вы знаете из стандартного стартера светящейся бутылки, что делает его тубусомером. TURBiO® обеспечивает быстрый запуск, FRIGOSTART® обеспечивает надежный запуск при низких температурах до -40 ° C, а SOLARSTART разработан для УФ-ламп в соляриях. Расходы на содержание Затраты на техническое обслуживание сводятся к минимуму, потому что ÖKOSTART® (туброрез) позволяет регулярно менять трубки, когда световая отдача падает ниже допустимых пределов. Обычно это происходит прибл. 6 лет! Внеплановое обслуживание не требуется! Вам не нужно менять или сбрасывать электронный стартер, если вы заменяете лампу, как вы должны делать это со стандартными пускателями с светящейся бутылкой или «красными пуговицами» CIS. Срок службы трубок Благодаря полному предварительному нагреву и импульсу малой энергии катоды не подвергаются нагрузкам и не претерпевают заметного износа во время цикла запуска люминесцентных ламп. Лампы горят столько часов, как если бы они работали непрерывно без повторного запуска, и уровень эффективности будет сохраняться в течение всего срока службы ламп. Экологические преимущества Люминесцентные лампы содержат ртуть и поэтому являются опасными и токсичными отходами. Удвоение срока службы трубок снижает вдвое количество опасных отходов и загрязнений и, следовательно, защищает окружающую среду. Благодаря нашему многолетнему опыту в разработке и производстве ÖKOSTART®, мы даем вам 10-летнюю гарантию на каждый стартер! Охрана и безопасность Одна из главных особенностей ÖKOSTART® заключается в том, что она никогда не будет превышать спецификации ваших люминесцентных ламп.Балласт и конденсаторы будут обрабатываться очень плавно и всегда будут работать в указанных пределах. Если трубка выходит из строя, ÖKOSTART® отключает весь контур и предотвращает перегрев и повреждение балласта или любых других компонентов во всем контуре. В случае неисправности лампы или другой детали система безопасности гарантирует отключение. Также будет предотвращено мерцание дефектных люминесцентных ламп.

Insight — Как работает Tubelight Starter

Флуоресцентные лампы — одни из самых популярных систем освещения, используемых во всем мире.Люминесцентные лампы / лампы наполнены парами ртути. Они используют электрический заряд для возбуждения атомов ртути с целью получения ультрафиолетового света. Стартер накаливания или обычно известный как стартер используется в цепи лампового света для подачи начального тока на нити лампового света. Чтобы понять, почему в цепи лампового освещения используется стартер, давайте посмотрим на его схему.

Рис.1: Схема схемы лампового пускателя

Когда переключатель нажат, ток не может первоначально проходить через трубку, потому что газ внутри нее не ионизирован, и, следовательно, цепь освещения трубки ведет себя как разомкнутая цепь.Как только газ ионизируется, он обеспечивает путь для прохождения тока. Для ионизации газа необходим начальный высокий ток в течение короткого периода времени через нити основной трубки. Это то, что делает стартер. Первоначально стартер обеспечивает путь для замыкания цепи, и как только загорается лампочка, ток течет через ионизированный газ в основной лампе.

Рис. 2: Изображение Tubelight Starter

На изображении выше показан типичный стартер, подключенный параллельно люминесцентной лампе.

Рис. 3: Изображение, показывающее цилиндрическую форму стартера с двумя присоединенными выводами

Это цилиндрическая банка с двумя выводами, как показано на рисунках выше. Эти две клеммы используются для электрического соединения стартера с остальной частью цепи.

Ключевые компоненты

Рис. 4: Изображение, показывающее заполненную газом трубку и конденсатор подавления радиопомех стартера

Пускатель состоит из небольшой газонаполненной трубки и конденсатора подавления радиочастотных помех (см. Также Capacitor-Insight).И конденсатор, и трубка, заполненная неоновым газом, подключены параллельно к цепи лампы.

Рис.5: Увеличенный вид газонаполненной трубки

Маленькая стеклянная трубка заполнена неоном или аргоном и содержит биметаллическую пластину. Эта биметаллическая пластина — сердце стартера. Из двух контактных полос, показанных на изображении, левая прикреплена с биметаллической полосой, как показано на изображении выше.

Конденсатор

Рис.6: Изображение конденсатора подавления радиопомех

Конденсатор подавления радиопомех показан на изображении. Открытие конденсатора открывает следующий вид.

Рис.7: Конденсатор внутри

Конденсатор подавления радиопомех выполняет следующие функции в цепи лампового освещения:

а. Поглощает электрический шум, создаваемый разрядом вокруг электродов, чтобы подавить радиочастотные помехи другим электрическим устройствам.

г. Ослабляет начальное напряжение зажигания от балласта и делает его широким, чтобы обеспечить более надежный запуск.

г. Избегая изгибов между контактами накаливания, он обеспечивает долгий срок службы контактов.

Рабочий:

Когда питание подается на цепь лампового освещения, этого напряжения недостаточно для ионизации газа внутри основной трубки. Однако эта мощность создает электрический потенциал на контактах маленькой трубки стартера.Это электрическое поле достаточно велико, чтобы ионизировать газ внутри маленькой трубки и, следовательно, через ионизированный газ в двух контактах протекает ток. Тепло, выделяемое из-за протекания тока, расширяет биметаллическую пластину по направлению к другой пластине и в течение нескольких десятых секунды касается другой пластины. Это выполняет две функции: во-первых, он деионизирует газ, а во-вторых, увеличивает ток через нити основной трубки.

Теперь газ в основной трубке ионизируется, и через него начинает течь ток.Таким образом, биметаллическая пластина стартера охлаждается, вновь открывая зазор между двумя контактами. Этот промежуток будет оставаться открытым до тех пор, пока в следующий раз не загорится лампочка.

]]> ]]>

Простые решения для медленного запуска, мерцания или неисправных люминесцентных ламп

Ключевые моменты

Если у вас возникли какие-либо из следующих проблем с люминесцентными лампами, то эта страница расскажет вам, как их исправить, включая информацию о том, что, вероятно, вызвало проблему, и как проверить стартеры и балласты:

Если с вашими лампами возникают какие-либо из следующих проблем, эта статья расскажет вам, как их исправить:

1. Люминесцентная лампа не включается (гудит или не гудит)
2. Трубка долго нагревается и загорается
3. Середина трубки не светится, но концы горят
4. Трубка постоянно мигает или гаснет

Мы расскажем вам, что вызвало проблему и как проверить стартеры и балласты.

Люминесцентная лампа не включается

Возможные причины:

• Нет электроэнергии из-за сработавшего прерывателя или сгоревшего предохранителя
• Мертвый или умирающий балласт
• Неисправный стартер
• Мертвая лампочка

Проверок:

Проверить подачу питания на лампочку

Начните с проверки того, что предохранитель не сработал в блоке питания. Обычно, когда это происходит, срабатывает несколько ламп, поэтому проверьте несколько выключателей, и если ни один из них не загорится, проверьте блок предохранителей.

Пробирка

1. Выключить выключатель на лампочку
2. Поверните трубку на 90 градусов до упора, затем сдвиньте трубку вниз
3. Проверьте оба конца трубки на предмет потемнения стекла. Если трубка темная с обоих концов, значит, она неисправна или ее срок службы подошел к концу, поэтому ее все равно нужно будет заменить
4. Если цвет лампы в норме, попробуйте использовать другой фитинг, который, как вы знаете, исправен, чтобы проверить, горит ли он.
5. Если не загорается, лампочку необходимо заменить.Если горит, то проблема, скорее всего, в стартере
.

Проверка и установка стартеров

• Стартер — это небольшая коробка в осветительной арматуре, рядом с которой находится трубка.
• Функция этого стартера, как следует из названия, заключается в том, чтобы подавать в трубку достаточно энергии, чтобы она зажигалась.
• Стартеры можно найти только в арматуре старше 15 лет.
• Они стоят всего 20 пенсов. Самый простой способ проверить стартер — купить новый и заменить старый.

Как найти и заменить стартер:

1. Если вы не видите стартер, снимите трубку, так как иногда под трубкой устанавливаются стартеры, но помните, что только старые фитинги имеют стартеры — если фитинг современный, вы можете искать что-то, чего там нет .
2. Выключите выключатель света и снимите стартер, осторожно надавив на него и повернув влево
3. Просто замените стартер и посмотрите, работает ли свет

Проверка и установка балластов

Изображение: Балласт в люминесцентной лампе.

• Балласт дает лампе напряжение, достаточное для ее запуска, но затем ограничивает ток, идущий к лампочке, позволяя лампе светиться ровным светом.
• Признаком того, что балласт не работает должным образом, является жужжащий звук, исходящий от лампочки.
• Если у вас более одной лампочки в фитинге, и все лампочки мерцают или гаснут, скорее всего, это балласт.

Как проверить балласт:

1. Выключить свет выключателем и отключить питание света через автоматический выключатель.
2. Снимите трубку с приспособления, так как балласт обычно находится за лампой или между лампами в фитинге с более чем одной трубкой.
3. На балласте обычно есть крышка, поэтому снимите крышку балласта с помощью отвертки и проверьте балласт, который обычно представляет собой серый или черный ящик прямоугольной формы, на предмет утечки масла или на вид сгоревшего.
4. Во-первых, проверьте, что все провода подключены правильно, так как незакрепленные провода могут привести к неправильной работе балласта. Если провода подключены правильно, проблема, скорее всего, связана с самим балластом.
Балласты
5. бывают всех форм и размеров, поэтому, если вам все же нужно купить новый, внимательно проверьте размеры при покупке в Интернете или возьмите старый балласт с собой в магазин осветительных приборов.
6. На вашем балласте, вероятно, есть электрическая схема (или, если ее нет, она должна быть в коробке), которая покажет вам, какие провода куда идут при замене балласта. Обычно провода окрашены в красный, белый, синий, желтый и черный цвета, а соответствующие цвета на проводах балласта будут совпадать с цветами в арматуре.
7. На YouTube есть много видео, демонстрирующих, как безопасно заменить балласт, это один из наших любимых видеороликов по замене балласта T8.

Обратите внимание, что существует много разных типов балласта, и каждый из них имеет разные инструкции по замене. При замене балласта существует риск поражения электрическим током, поэтому, пожалуйста, убедитесь, что вы знаете, что делаете, или попросите электрика сделать эту работу за вас, если вы не уверены.

Другие проблемы, которые можно выявить и устранить с помощью вышеуказанных проверок

Середина трубки не светится, но концы горят

Трубка постоянно мигает или гаснет

• Проверить стартер
• Проверить балласт
• Убедитесь, что лампа, которую вы использовали в светильнике, подходящего размера и подходит

Трубка долго нагревается и загорается

Если у вас есть какие-либо вопросы о люминесцентных лампах, мы будем рады узнать их! Свяжитесь с нами по [адрес электронной почты защищен], и мы добавим вопрос и ответ на эту страницу!

Дополнительные ресурсы

Чтобы купить товары, связанные с освещением в Интернете, перейдите по ссылкам ниже:

• Выключатели стартера
• Аварийный комбинированный балласт — нормальный высокочастотный балласт и функция аварийного резервного питания в одном для люминесцентных ламп, которые будут использоваться с аварийной батареей.
• Электронные балласты HID — для работы газоразрядных ламп высокой интенсивности с запуском без мерцания (HID), например Металлогалогенные лампы.

  No related posts.
