Светодиод анод: как определить катод и анод тремя методами

где плюс и минус на светодиоде (анод и катод)

Светодиоды довольно часто используют в электротехнике, например, в качестве индикаторов. Для того чтобы диод работал и излучал свет, необходимо его правильно включить в электрическую цепь. А для этого нужно определить полярность светодиода. Рассмотрим способы, которые помогут это сделать.

Использование технической документации. Обозначение светодиода на схеме.

При покупке крупной партии LED устройств стоит запросить у продавца техническую документацию. Это поможет точно узнать многие характеристики изделия, не исключая полярность. На небольшое количество светодиодов паспорт обычно не дают. Но по точному названию марки элемента найти в интернете технические характеристики не составит труда.

На электрической схеме светодиоды изображают двумя способами.

Треугольником обозначают анод, вертикальной чертой – катод. Две стрелочки символизируют свечение.

Визуальное определение.

Если техническая документация недоступна, то для начала элемент стоит внимательно рассмотреть. Часто это помогает понять, где плюс у светодиода. У наиболее распространенного типа LED устройств – цилиндрического диода размером не менее 3,5 мм – один контакт длиннее. Такое конструктивное решение придумано для индикации полярности. Длинный вывод  является положительным анодом.

Распознать плюс и минус можно, если удастся рассмотреть, что у светодиода внутри. Сквозь прозрачную оболочку заметно, что площадь анода (положительного контакта) меньше, чем у катода (отрицательного).

Если на корпусе светодиода имеется скос, то это признак катода.

Чем выше типоразмер и мощность LED изделия, тем больше шансы определить полярность «на глаз».

Находим анод и катод у LED элементов мощностью свыше 1Вт.

Мощные светодиоды используются в электротехнике. Как быстро определить их полярность? Довольно просто. Достаточно внимательно рассмотреть диод. При изготовлении контакты элементов мощностью свыше 0,5 Вт маркируют. Анод помечается знаком «+».

Распознаем полярность у светодиода в корпусе SMD.

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы.  Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.

Распознавание с помощью мультиметра.

Самый надежный способ распознания полярности − использование специальных приборов. При помощи обычного мультиметра можно обозначить контакты у диодов с высокой степенью точности. Попутно обнаружится исправность элемента и цвет свечения. Воспользоваться тестером можно 3-мя путями.

Во-первых, проверить LED устройство на режиме «проверка сопротивления – 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный – катода, то экран покажет значение 1600-1800 Ом. В противоположном случае тестер выдаст единицу. Значит, щупы нужно поменять местами. Если и это не помогло, значит, элемент неисправен. Узнать цвет свечения таким методом не получится.

Во-вторых, можно установить мультиметр в режим «прозвонка, проверка диода». Если красный провод дотронется до анода, а черный – до катода, то элемент будет светиться. Экран покажет число от 500 до 1200 мВ.

В-третьих, многие тестеры позволяют проводить измерения вовсе без щупов. Мультиметр должен обладать специальным отделом для проверки PNP и NPN транзисторов. В них есть разъемы, обозначенные буквами «Е» и «С». При проверке элемента в PNP-зоне, если катод вставить в гнездо «С», а анод − в «Е», то светодиод начнет излучать свет. Следовательно, полярность определена верно. При работе в NPN-отсеке свечение появится при противоположном размещении контактов: катод в «Е», а анод в «С». Пожалуй, это самый скорый способ определения распиновки. Кстати, если у изучаемого светодиода нет длинных выводов, то можно в разъемы поместить иголки, и LED элемент аккуратно присоединять к ним.

Распознавание полярности источником питания.

Следующим наглядным методом для распознания катода и анода будет присоединение к источнику питания. Данный способ, как и предыдущий, позволяет узнать еще и исправность LED элемента.

Естественно, что для опыта необходим источник напряжения. Отлично подойдет блок питания с плавной регулировкой. Светодиод следует присоединить и постепенно увеличивать напряжение. Если при подаче 3-4 В элемент еще не светится, значит, с полярностью не угадали.

Если такого блока питания под рукой нет, то можно применить батарейку или аккумулятор от мобильного телефона. Поскольку напряжение на них может достигать 12 В, то напрямую светодиод присоединять нельзя. Для предупреждения поломки следует включить в цепь резистор. Выбрать подходящее по величине сопротивление вам поможет статья «Расчет резистора (сопротивления) для светодиода».

Резистор стоит подпаять к одному из контактов LED элемента. Полученной конструкцией коснуться выводов источника питания. Если полярность предположена верно, то диод начнет излучать свет. В ином случае, надо поменять контакты местами.

Если под рукой есть плоская севшая батарейка от часов или с материнской платы (тип CR2032), то можно обойтись без резистора. Напряжением таких источников питания не превышает 6 В, что безопасно для светодиода. Батарейку зажимают между выводами диода и по свечению или его отсутствию определяют полярность.

Итоги.

Описанные методы имеют свои сильные и слабые стороны. По технической документации и визуально невозможно проверить работоспособность светодиода. Проверка с помощью подачи напряжения требует особенной осторожности. А мощный светодиод не всегда удастся прозвонить мультиметром. Для успешной работы электротехнику стоит освоить все методы и применять их по необходимости.

---



Как определить полярность светодиода?

Светодиод, как и обычный диод, имеет два вывода: анод и катод.

Выводы светодиода на схеме указываются таким образом, что стрелка диода обозначает прямое направление тока, от анода (+) к катоду (-), следовательно,

анод подключается к положительному полюсу, а катод к отрицательному.



Как определить где катод, а где анод? Это можно сделать несколькими способами, самый простой – визуально. Обычно длинная ножка светодиода указывает на то, что это анод, его подключаем к “+” источника питания.

Если же это SMD светодиод, то метка указывает на сторону, где расположен катод светодиода. Зачастую в SMD светодиодах расположено несколько кристаллов, поэтому вывод может быть не один, а к примеру 3 как на светодиоде 5050.

С помощью батарейки

Если светодиод не новый, по ножкам определить уже нельзя, но есть еще один простой способ — воспользоваться батарейкой CR2032, которую можно найти в брелоке от сигнализации или материнской плате компьютера. Ее напряжение 3 В, этого вполне хватит практически для всех маломощных светодиодов.

Необходимо поочередно приложить выводы диода к полюсам батарейки, в том положении, в котором он засветится к “+” батарейки приложен анод, соответственно к “-“ – катод.

С помощью мультиметра

Определить полярность светодиода можно также с помощью мультиметра. Необходимо просто поставить в режим прозвонки диодов (или измерения сопротивления) и поочередно приложить к выводам.

Когда красный щуп мультиметра будет приложен к аноду, диод начнет светиться.

Этот способ крайне полезен, когда светодиод имеет очень малые размеры (SMD) или смонтирован на плате. Также с помощью мультиметра можно проверить исправность светодиода, если он не начнет светиться при любом положении щупов, вероятно, он вышел из строя.

Просмотров:

типы, как работает, история, схема

В статье узнаете что такое светодиод (LED), типы, как работает, история, схема и характеристики, преимущества и недостатки.

Светодиоды повсюду вокруг нас: в наших телефонах, наших автомобилях и даже в наших домах. Каждый раз, когда горит что-то электронное, есть большая вероятность, что за ним стоит светодиод. Они бывают самых разных размеров, форм и цветов, но независимо от того, как они выглядят, у них есть одна общая черта это самая популярная вещь в электроники. Огромный выбор светодиодов на ваш вкус и цвет вы можете приобрести на Алиэкспресс, нажав на кнопку ниже:

Светодиоды («LED») — это особый тип диодов, которые преобразуют электрическую энергию в свет. На самом деле, светодиод означает «светоизлучающий диод». И можно увидеть сходство на схеме диода и светодиода:

Короче говоря, светодиоды похожи на крошечные лампочки. Тем не менее, для сравнения светодиоды требуют гораздо меньше энергии. Они также более энергоэффективны, поэтому они не имеют тенденцию нагреваться, как обычные лампочки. Это делает их идеальным устройством для мобильных телефонов и других электронных приборов с низким энергопотреблением. Светодиоды высокой интенсивности нашли свое применение в акцентном освещении, прожекторах и даже автомобильных фарах!

Кто изобрел светодиод

Общая светодиодная технология существует уже более сорока лет. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году Ником Холоняком-младшим, который в то время работал консультантом в General Electric.

Однако некоторые факторы не позволили технологии перейти к практическому использованию освещения. Стоимость была главной проблемой, первые светодиоды стоили более 200 долларов за диод. Другим ограничивающим фактором был цвет, до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Еще одним фактором был световой поток, который в течение ряда лет ограничивал практическое использование светодиодов для визуальных сигналов, таких как световые индикаторы и знаки.

Использование светодиодов в лампочках является довольно недавним и продолжающимся развитием. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется.

Характеристики светодиода (LED)

Перед подключением светодиода нужно знать несколько характеристик светодиода (на самом деле, они очень важны). Если вы обращаетесь к какой-либо спецификации, предоставленной производителем, вы можете найти множество технических характеристик, соответствующих электрическим характеристикам, номинальным характеристикам, физическим размерам и так далее.

Я не буду утомлять вас всеми характеристиками, а только важными. Это полярность, прямое напряжение и прямой ток.

Советуем вам видео ниже «Как узнать параметры любого светодиода»

Полярность LED

Полярность является показателем симметричности электронного компонента. Светоизлучающий диод, подобный диоду PN-перехода, не является симметричным, то есть он позволяет току течь только в одном направлении.

В светодиоде положительный вывод называется анодом, а отрицательный вывод — катодом. Для правильной работы светодиода анод светодиода должен иметь более высокий потенциал, чем катод, так как ток в светодиоде течет от анода к катоду.

Что произойдет, если мы подключим светодиод в обратном направлении? Ну, ничего не происходит, так как светодиод не будет проводить ток. Вы можете легко идентифицировать анодную клемму светодиода, поскольку они обычно имеют более длинные выводы.

Прямой ток светодиодов

Светодиоды являются очень чувствительными устройствами, и величина тока, протекающего через светодиод, очень важна. Кроме того, яркость светодиода зависит от величины тока, потребляемого светодиодом.

Каждый светодиод имеет максимальный прямой ток, который может безопасно проходить через него, не перегорая. Да, допустимый ток, превышающий номинальный ток, фактически подожжет светодиод.

Например, наиболее часто используемые 5-миллиметровые светодиоды имеют номинальный ток от 20 мА до 30 мА, а 8-миллиметровые светодиоды имеют номинальный ток 150 мА (точные значения приведены в техническом описании).

Как нам регулировать ток, протекающий через светодиод? Для контроля тока, протекающего через светодиод, мы используем резисторы с ограничением тока.

Прямое напряжение LED

Светоизлучающие диоды также рассчитаны на максимальное напряжение, то есть количество напряжения, которое необходимо для светодиода. Например, все 5-миллиметровые светодиоды имеют номинальный ток 20 мА, но прямое напряжение меняется от одного светодиода к другому.

Максимальное напряжение на красных светодиодах составляет 2,2 В, максимальное напряжение на синих светодиодах — 3,4 В, а на максимальном напряжении белых светодиодов — 3,6 В.

Как работает светодиод

Светодиод является двухпроводным полупроводниковым источником света. Это p-n переходной диод, который излучает свет при активации. Когда к выводам приложено подходящее напряжение, электроны могут рекомбинировать с электронными отверстиями внутри устройства, выделяя энергию в виде фотонов. Этот эффект называется электролюминесценцией, а цвет света (соответствующий энергии фотона) определяется энергетической шириной запрещенной зоны полупроводника.

Материал, используемый в светодиодах, в основном алюминий-галлий-арсенид (AlGaAs). В своем первоначальном состоянии атомы этого материала прочно связаны. Без свободных электронов проводимость электричества здесь становится невозможной.

При добавлении примеси, которая известна как легирование, вводятся дополнительные атомы, что эффективно нарушает баланс материала.

Эти примеси в виде дополнительных атомов способны либо обеспечивать свободные электроны (N-тип) в системе, либо высасывать некоторые из уже существующих электронов из атомов (P-тип), создавая «дыры» на атомных орбитах. В обоих случаях материал становится более проводящим. Таким образом, под воздействием электрического тока в материале N-типа электроны могут перемещаться от анода (положительный) к катоду (отрицательный) и наоборот в материале P-типа. Из-за свойства полупроводника ток никогда не будет идти в противоположных направлениях в соответствующих случаях.

Из приведенного выше объяснения ясно, что интенсивность света, излучаемого источником (в данном случае светодиодом), будет зависеть от уровня энергии испускаемых фотонов, который, в свою очередь, будет зависеть от энергии, выделяемой электронами, прыгающими между атомными орбитами из полупроводникового материала.

Мы знаем, что для того, чтобы заставить электрон выстрелить с более низкой орбиты на более высокую, его энергетический уровень необходимо поднять. И наоборот, если электроны вынуждены падать с более высоких на более низкие орбитали, логически энергия должна высвобождаться в процессе.

В светодиодах вышеуказанные явления хорошо используются. В ответ на P-тип легирования электроны в светодиодах движутся, падая с верхних орбиталей на нижние, высвобождая энергию в виде фотонов, то есть света. Чем дальше эти орбитали отстоят друг от друга, тем больше интенсивность излучаемого света.

Различные длины волн, вовлеченные в процесс, определяют различные цвета, производимые светодиодами. Следовательно, свет, излучаемый устройством, зависит от типа используемого полупроводникового материала.
Инфракрасный свет создается с использованием арсенида галлия (GaAs) в качестве полупроводника. Красный или желтый свет получают с использованием галлия-арсенида-фосфора (GaAsP) в качестве полупроводника. Красный или зеленый свет получается при использовании галлия-фосфора (GaP) в качестве полупроводника.

Простая светодиодная схема

На следующем рисунке показана схема простой светодиодной цепи, состоящей из 5-миллиметрового белого светодиода с источником питания 5 В.

Поскольку это белый светодиод, номинальные значения тока и напряжения следующие: типичный прямой ток составляет 20 мА, а типовое прямое напряжение составляет 2 В.

Поэтому для регулирования тока и напряжения мы использовали резистор 180 Ом.

Типы светодиодов

• Сквозные светодиоды: они доступны в различных формах и размерах, и наиболее распространенными являются светодиоды 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в различных цветах, таких как красный, синий, желтый, зеленый, белый и т. Д.
• Светодиоды SMD (светодиоды для поверхностного монтажа): Светодиоды для поверхностного монтажа представляют собой специальную упаковку, которую можно легко установить на печатную плату. Светодиоды SMD обычно различаются в зависимости от их физических размеров. Например, наиболее распространенными светодиодами SMD являются 3528 и 5050.

• Двухцветные светодиоды. Следующим типом светодиодов являются двухцветные светодиоды, как следует из названия, могут излучать два цвета. Двухцветные светодиоды имеют три контакта, обычно два анода и общий катод. В зависимости от конфигурации проводов, цвет будет активирован.

• Светодиод RGB (красный — синий — зеленый): светодиоды RGB являются самыми любимыми и популярными среди любителей и дизайнеров. Даже компьютерные сборки очень популярны для реализации светодиодов RGB в корпусах компьютеров, материнских платах, оперативной памяти и так далее.

• Светодиоды высокой мощности: Светодиод с номинальной мощностью, превышающей или равной 1 Вт, называется светодиодом высокой мощности. Это потому, что нормальные светодиоды имеют рассеиваемую мощность в несколько милливатт. Мощные светодиоды очень яркие и часто используются в фонариках, автомобильных фарах, прожекторах и так далее.

Преимущества светодиодов

1. Для управления светодиодом достаточно очень низкого напряжения и тока. В диапазоне voltage- от 1 до 2 вольт. Ток — от 5 до 20 миллиампер.
2. Общая выходная мощность будет менее 150 милливатт.
3. Время отклика очень меньше — всего около 10 наносекунд.
4. Устройство не требует нагрева и разогрева.
5. Миниатюрный по размеру и, следовательно, легкий.
6. Имеют прочную конструкцию и поэтому могут противостоять ударам и вибрациям.
7. Срок службы светодиода составляет более 20 лет.

Недостатки светодиодов:

• Небольшое превышение напряжения или тока может повредить устройство.
• Известно, что устройство имеет более широкую полосу пропускания по сравнению с лазером.
• Температура зависит от выходной мощности излучения и длины волны.

где анод, где катод? Проверка светодиодов » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)

Обычно SMT-светодиоды имеют маркировку со стороны катода, например, точку или тонкую зеленую линию. Однако бывают и исключения.
Кроме того, иногда трудно вспомнить, помечен катод или анод… Простой, а главное, быстрый способ всё прояснить – использовать мультиметр в режиме «прозвонки».

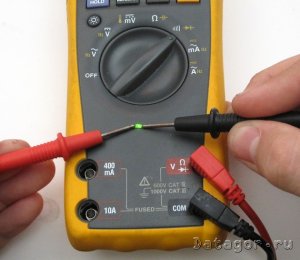

В этом режиме мультиметр отдает некоторое малое напряжение (чтобы детектировать целостность цепи), которого будет достаточно, чтобы зажечь светодиод в правильной полярности. Просто прикоснитесь щупами прибора к контактам светодиода.

При верном расположении щупов (красный щуп «+» к аноду, чёрный щуп «-» к катоду), светодиод начнёт светиться более или менее ярко.

В режиме прозвонки тестер выдает на щупы стабилизированный ток номиналом ок. 1 мА. Максимальное напряжение при этом ограничивается 2-4 Вольтами. На экране прибор показывает падение напряжения на исследуемом участке цепи (на светодиоде) при данном токе.

Если падение напряжения меньше 30-50 мВ (у разных моделей тестеров по разному), то дополнительно к показаниям включается пищалка («прозвонка»), сигнализируя о низком сопротивлении участка.

Так что цифровыми тестерами «звонить» светодиоды и обычные диоды можно смело. Ничего не спалите.

Исключение составляют полупроводниковые лазеры. Они очень не любят подачи на них обратного напряжения, даже такого маленького как 3 Вольта и могут выйти из строя.

Камрад, рассмотри датагорские рекомендации

Игорь Котов (Datagor)

Россия, Сибирь, г.Новокузнецк

Основатель, владелец и главный редактор Журнала практической электроники datagor.ru.
Founder, owner and chief editor of datagor.ru.



что это такое, плюс или минус, определяем полярность

Часто возникает проблема определения, какой из электродов является катодом, а какой — анодом. Для начала нужно разобраться с терминами.

Понятие катода и анода — простое объяснение

В сложных веществах электроны между атомами в соединениях распределены неодинаково. В результате взаимодействия частицы перемещаются от атома одного вещества к атому другого. Реакция именуется окислительно-восстановительной. Потеря электронов называется окислением, элемент, отдающий электроны — восстановителем.

Присоединение электронов носит название восстановление, принимающий элемент в этом процессе — окислитель. Переход электронов от восстановителя к окислителю может протекать по внешней цепи, и тогда его можно использовать в качестве источника электрической энергии. Устройства, в которых энергия химической реакции превращается в электрическую энергию, называются гальваническими элементами.

Простейший классический пример гальванического элемента — две пластины, изготовленные из различного металла и погруженные в раствор электролита. В такой системе окисление происходит на одном металле, а восстановление — на другом.

ВАЖНО! Электрод, на котором протекает окисление, называется анодом. Электрод, на котором протекает восстановление — катодом.

Из школьных учебников химии известен пример медно-цинкового гальванического элемента, работающего за счет энергии реакции между цинком и сульфатом меди. В устройстве Якоби — Даниэля пластина из меди помещена в раствор сульфата меди (медный электрод), цинковая пластина погружена в раствор сульфата цинка (цинковый электрод). Цинковый электрод отдает катионы в раствор, создавая в нем избыточный положительный заряд, а у медного электрода раствор обедняется катионами, здесь раствор заряжен отрицательно.

Замыкание внешней цепи заставляет электроны перетекать от цинкового электрода к медному. Равновесные отношения на границах фаз прерываются. Идёт окислительно-восстановительная реакция.

Энергия самопроизвольно протекающей химической реакции превращается в электрическую.

Если химическую реакцию провоцирует внешняя энергия электрического тока, идёт процесс, называемый электролизом. Процессы, протекающие при электролизе, обратны процессам, протекающим при работе гальванического элемента.

ВНИМАНИЕ! Электрод, на котором происходит восстановление, также называется катодом, но при электролизе он заряжен отрицательно, а анод — положительно.

Применение в электрохимии

Аноды и катоды принимают участие во многих химических реакциях:

• Электролиз;
• Электроэкстракция;
• Гальваностегия;
• Гальванопластика.

Электролизом расплавленных соединений и водных растворов получают металлы, производят очистку металлов от примесей и извлечение ценных компонентов (электролитическое рафинирование). Из металла, подлежащего очистке, отливают пластины. Они помещаются в качестве анодов в электролизер. Под воздействием электрического тока металл подвергается растворению. Его катионы переходят в раствор и разряжаются на катоде, образуя осадок чистого металла. Примеси, содержащиеся в первоначальной неочищенной металлической пластине, либо остаются нерастворимыми в виде анодного шлама, либо переходят в электролите, откуда удаляются. Электролитическому рафинированию подвергают медь, никель, свинец, золото, серебро, олово.

Электроэкстракция — процесс выделения металла из раствора в ходе электролиза. Для того чтобы металл перешёл в раствор, его обрабатывают специальными реагентами. В ходе процесса на катоде происходит выделение металла, характеризующегося высокой чистотой. Так получают цинк, медь, кадмий.

Чтобы избежать коррозии, придать прочность, украсить изделие поверхность одного металла покрывают слоем другого. Этот процесс называется гальваностегией.

Гальванопластика — процесс получения металлических копий с объёмных предметов электроосаждением металла.

Применение в вакуумных электронных приборах

Принцип действия катода и анода в вакуумном приборе может продемонстрировать электронная лампа. Она выглядит как герметически запаянный сосуд с металлическими деталями внутри. Прибор используется для выпрямления, генерирования и преобразования электрических сигналов. По числу электродов выделяют:

• диоды;
• триоды;
• тетроды;
• пентоды и т.д.

Диод — вакуумный прибор с двумя электродами, катодом и анодом. Катод подключен к отрицательному полюсу источника питания, анод — к положительному. Предназначение катода — испускать электроны под действием нагрева электрическим током до определенной температуры. Посредством испущенных электронов создается пространственный заряд между катодом и анодом. Самые быстрые электроны устремляются к аноду, преодолевая отрицательный потенциальный барьер объемного заряда. Анод принимает эти частицы. Создается анодный ток во внешней цепи. Электронным потоком управляют с помощью дополнительных электродов, подавая на них электрический потенциал. Посредством диодов переменный ток преобразуется в постоянный.

Применение в электронике

Сегодня используется полупроводниковые типы диодов.

В электронике широко используется свойство диодов пропускать ток в прямом направлении и не пропускать в обратном.

Работа светодиода основана на свойстве кристаллов полупроводников светиться при пропускании через p-n переход тока в прямом направлении.

Гальванические источники постоянного тока — аккумуляторы

Химические источники электрического тока, в которых протекают обратимые реакции, называются аккумуляторами: их перезаряжают и используют многократно.

При работе свинцового аккумулятора происходит окислительно-восстановительная реакция. Металлический свинец окисляется, отдает свои электроны, восстанавливая диоксид свинца, принимающего электроны. Металлический свинец в аккумуляторе — анод, он заряжен отрицательно. Диоксид свинца — катод и заряжен положительно.

По мере разряда аккумулятора расходуются вещества катода и анода и их электролита, серной кислоты. Чтобы зарядить аккумулятор, его подключают к источнику тока (плюсом к плюсу, минусом к минусу). Направление тока теперь обратное тому, какое было при разряде аккумулятора. Электрохимические процессы на электродах «обращаются». Теперь свинцовый электрод становится катодом, на нем проходит процесс восстановления, а диоксид свинца — анодом, с протекающей процедурой окисления. В аккумуляторе вновь создаются вещества, необходимые для его работы.

Почему существует путаница?

Проблема возникает из-за того, что определенный знак заряда не может быть прочно закреплен за анодом или катодом. Часто катодом является положительно заряженный электрод, а анодом — отрицательный. Часто, но не всегда. Все зависит от процесса, протекающего на электроде.

ВНИМАНИЕ! Деталь, которую поместили в электролит, может быть и анодом и катодом. Все зависит от цели процесса: нужно нанести на нее другой слой металла или снять его.

Как определить анод и катод

В электрохимии анод — это электрод, на котором идут процессы окисления, катод — это электрод, где происходит восстановление.

У диода отводы называются анод и катод. Ток будет идти через диод, если отвод анод подключить к «плюсу», отвод «катод» — к «минусу».

У нового светодиода с необрезанными контактами анод и катод определяются визуально по длине. Катод короче.

Если контакты обрезаны, поможет батарейка, приложенная к ним. Свет появится, когда полярности совпадут.

Знак анода и катода

В электрохимии речь правильнее вести не о знаках зарядов электродов, а о процессах, на них идущих. На катоде проходит реакция восстановления, на аноде — окисления.

В электротехнике для протекания тока катод подключают к отрицательному полюсу источника тока, анод — к положительному.

Катод и анод — это плюс или минус: как определить

Анод и катод — два физических термина прикладной электроники, гальванотехнике и химии. Уяснив эти термины, можно понять, почему, например, греется аудиоплеер. Путаница в терминологии спровоцирует аварийные ситуации.

Что это такое

Катоды и аноды — электрические проводники, которые имеют электронную проводимость. Посредством анода электрический заряд втекает в аппаратуру, а катода — наоборот, истекает. На первом возникает окислительная реакция (называют восстановитель) и отсылает заряженные частицы, на втором — восстановительная реакция (называют окислитель) и принимает заряженные частицы.

Анод и катод в диоде

Если перемещение электрических проводников проходит от восстановления к окислению по цепи извне, возникает источник электроэнергии. Прибор, с помощью которого преобразовывается химическая энергия в электроэнергию, получил название «гальванический элемент».

Чтобы не возникло путаницы, стоит четко усвоить и запомнить отличие плюса и минуса в разных процессах:

В гальванотехнике химические реакции происходят внутри элемента. В электричестве извне не нуждается, так как заряд сам потечет во внешнюю цепь из элемента. В этом случаев катод — положительный, анод — отрицательный.

Схема гальванического элемента

В электролизе необходим внешний источник тока, включенный в разрыв проводника внешней цепи. Внешний источник создаст разность потенциалов между электрическими проводниками, и вне устройства будет вкачивать ток в элемент. На аноде будет плюс, а на катоде — противоположно.

Важно! Чтобы определить, катод и анод — это плюс или минус, нужно запомнить: в гальванотехнике отрицательным становится анод, а катод — положительный. У электролитов — противоположно.

Как определить что минус, а что плюс (у диода)

Особенность диодов такова, что они проводят заряд только в одном направлении. Чтобы не ошибиться, обычно на корпусе обозначены маркировки. В случае отсутствия маркировок чтобы узнать, как все-таки определить полярности анода и катода у диодов, применяют следующие методы.

1. Использование мультиметра. Прибор включается в тест-режим. Если на экране засветились цифровые значения — диод подсоединен по прямому маршруту. Красный провод идет к аноду «+», черный к катоду «-».
2. Внешние признаки:

• символы «+» и «-» на корпусе;
• ближе к аноду нанесены обозначения в форме точек или кольцевых линий;
• вытянутая форма устройства — плюс, приплюснутый — минус;

3. Включение питания. Собирается простейшая схема, которая состоит из батарейки и лампы.

Обратите внимание! Если включить лампочку, и она начнет гореть — «+» батарейки соединен с положительной полярностью, это есть анод, и прибор будет пропускать через себя ток. Если свет не загорелся, то значит, соединили с отрицательной полярностью — это катод и, соответственно, тока не будет.

4. Инструкция по эксплуатации. Производитель вместе с товаром прилагает подробную техническую документацию, где прописаны все необходимые параметры.

Определение полюсов с помощью лампочки

Заряд аккумулятора

Если взглянуть на аккумулятор или обычные батарейки, то можно заметить терминалы, отличающиеся обозначением «+» и «-», которые расположены на противоположных концах.

Аккумулятор имеет металлический или пластиковый каркас. Внутри катод сведен с положительной полярностью, а анод подключен к отрицательной полярности. Отделяет их друг от друга заслон, поэтому они не соприкасаются, а электрический заряд свободно протекает между ними. Помогает этому электролит — специальный раствор серной кислоты.

Схема заряда АКБ

Когда проходит химическая реакция заряда с электролитом на одном из электрических проводников, возникнет окислительная реакция. Если включить гальванический компонент в электросеть, электроны с анода перетекут на катод, производя функционирование пока в электролите возникают химические взаимодействия. Работать химический источник электрического тока прекратить только тогда, когда химические составляющие электролита израсходуются.

На заметку. Когда происходит разряд гальванического элемента, то анод является «-», когда заряд — катод имеет знак «+».

Применение в электронике

В электронике применяют особенности диодов впускать заряд по прямому маршруту, но не отпускать обратно.

Р-n переход тока

Работа светодиода заключается в свойстве кристаллов, которые светятся при пропускании через p-n переход тока по прямой.

В электрохимии электрические проводники необходимы при создании автономных источников питания (аккумуляторные батареи), а также при воспроизведении технологических процессов. Аноды, катоды участвуют в электролизе, электроэкстракции, гальваностегии и гальванопластике.

Гальваника — восстановления металла при химических процессах под воздействием электротока. Такая процедура приводит к устойчивости от коррозии узлов и агрегатов механизмов.

Собери свою радиосхему!

Многие новички путают анод с катодом, точнее андо с минусом и катод с плюсов, чтобы не путаться ниже размещена картинка. У светодиода есть два вывода питания: анод и катод. В случае подачи прямого напряжения потенциал анода выше, чем потенциал катода. То есть, попросту говоря, на анод подан плюс, а на анод минус. Легко запомнить: АНОД и ПЛЮС – по 4 буквы, а КАТОД и МИНУС – по 5 букв. Если же сделать наоборот и подать на анод минус, а на катод плюс напряжения питания, то в таком случае на диод будет подано обратное напряжение.







Естественно, есть пределы прямого и обратного напряжения диода, превышение которых приведет к выходу прибора из строя. Для наглядности приведем вольтамперную характеристику светодиода.

  Рассмотрим область прямого включения. При некотором значении прямого напряжения Uнач от анода к катоду пойдет ток, и светодиод засветится. В области свечения через светодиод протекает ток допустимого значения. Однако если питающее напряжение увеличивать, то при некотором значении Uпр.max ток, проходящий через светодиод будет настолько большим, что может разрушить его внутреннюю структуру, то есть вывести светодиод из строя.

При подаче небольшого обратного напряжения, попадающего в область запирания, ток через светодиод не протекает. Однако если увеличивать значение обратного напряжения то можно добиться того, что через светодиод начнет протекать обратный ток от катода к аноду. При некотором значении напряжения Uобр.max светодиод будет выведен из строя недопустимым значением обратного тока.

Рабочее значение напряжения питания и прямого тока светодиода должно выбираться из области напряжений от Uнач до Uпр.max. Обычно производители светодиодов указывают значение номинальной яркости свечения диода и соответствующее данной яркости значение необходимого прямого тока. Также производители указывают максимальные (предельные) значения прямого и обратного напряжений. Для того чтобы через светодиод протекал номинальный рабочий ток, необходимо последовательно с ним подключить резистор, сопротивление которого предварительно рассчитывается.





Полярность

— learn.sparkfun.com

Добавлено в избранное Любимый 39

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока, относящийся к положительным зарядам (то есть условному току) в цепи.

Диоды позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно диод имеет линию рядом с выводом катода , которая соответствует вертикальной линии в символе схемы диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода. Ниже на сигнальном диоде 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие сторону катода, которые соответствуют линии на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы.Есть несколько идентификаторов для поиска положительных и отрицательных контактов светодиода. Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Контакт, ближайший к плоскому краю , будет отрицательным катодным контактом.

Могут быть и другие индикаторы. Диоды SMD имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра.Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный зонд касается анода, а отрицательный зонд касается катода. Если он не загорается, попробуйте поменять местами зонды.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется мультиметром. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.

---

Диоды, конечно же, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении. Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

---

← Предыдущая страница
Что такое полярность? .

светодиодных изображений, фотографий и изображений катода и анода на Alibaba

Примечание. Некоторые элементы запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

0,01–0,02 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

5,0–5,0 долл. США / шт. (цена FOB)

10000000 шт. (мин. .Заказ)

0,72–1,0 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

0,02–0,04 долл. США / шт. (цена FOB)

3000 шт. (минимальный заказ)

1,5–1,5 долл. США / шт. (цена FOB)

500 шт. (минимальный заказ)

0,06–0,063 долл. США / шт. (цена FOB)

10 штук (мин.Заказ)

0,63–0,68 долл. США / шт. (цена FOB)

2 шт. (минимальный заказ)

0,5–1,0 долл. США / шт. (цена FOB)

20 шт. (минимальный заказ)

1,38–1,58 долл. США / шт. (цена FOB)

10 шт. (минимальный заказ)

1,78–1,8 долл. США / шт. (цена FOB)

1 штука (мин.Заказ)

0,02-0,02 долл. США / шт. (цена FOB)

3000 шт. (минимальный заказ)

0,29-0,3 долл. США / шт. (цена FOB)

1000 шт. (Мин. Заказ)

2,01–2,01 долл. США / шт. (цена FOB)

1 шт. (мин. Заказ)

45,0-45,0 долл. США / Сумка (цена FOB)

1 мешок (мин.Заказ)

0,07–0,07 долл. США / шт. (цена FOB)

2000 шт. (минимальный заказ)

0,03–0,05 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,45–0,48 долл. США / шт. (цена FOB)

3000 шт. (минимальный заказ)

0,51–0,54 долл. США / шт. (цена FOB)

5000 штук (мин.Заказ)

0,09 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,05-0,08 долл. США / шт. (цена FOB)

101 шт. Мин. Заказ)

0,07–0,16 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,58–0,7 долл. США / шт. (цена FOB)

10 штук (мин.Заказ)

23,24-25,89 долларов США / Сумка (цена FOB)

1 сумка (минимальный заказ)

0,75-0,75 долларов США / штук (цена FOB)

10 штук (минимальный заказ)

25,61-27,02 долларов США / Сумка (цена FOB)

10 пакетов (минимальный заказ)

0,05-0,08 долларов США / шт. (цена FOB)

100 штук (мин.Заказ)

3,02–3,02 долл. США / шт. (цена FOB)

10 шт. (минимальный заказ)

24,17–24,17 долл. США / упаковка (цена FOB)

1 упаковка (Мин. Заказ)

0,3-0,33 долл. США / шт. (цена FOB)

2 шт. (минимальный заказ)

0,24-0,28 долл. США / шт. (цена FOB)

2 штуки (мин.Заказ)

45,0–140,0 долл. США / Сумка (цена FOB)

1 сумка (минимальный заказ)

20,25–23,24 долл. США / Упаковка (цена FOB)

2 упаковки (минимальный заказ)

0,2-0,25 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

2,0–2,1 долл. США / шт. (цена FOB)

10 штук (мин.Заказ)

0,005–0,01 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

0,72–1,0 долл. США / шт. (цена FOB)

1 шт. (Мин. Заказ)

0,01–0,02 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,02–0,04 долл. США / шт. (цена FOB)

2000 штук (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}} .
