Светодиодная лампа википедия: Что такое светодиодная лампа?

Что такое светодиодная лампа?

Светодиодная лампа представляет собой источник света, выполненный в форм-факторе какой-либо обычной лампы накаливания (или люминесцентной).

Это позволяет легко включить светодиодную лампу в электрическую цепь – нужно всего лишь удалить лампу накаливания и на её место поставить светодиодную (с подходящими характеристиками по напряжению).

Схематическое изображение лампы накаливания и светодиодной

Хотя внешне светодиодные лампы очень похожи на лампы накаливания, в них используется совершенно иной принцип свечения: светодиодные лампы светятся в результате движения электронов в полупроводниковом материале.

Светодиод (один или несколько), установленный в лампе, выполняет функцию спирали в лампе накаливания – генерирует свет. Но при этом светодиоды лишены основных недостатков ламп накаливания – светодиоды крайне редко перегорают и их срок службы практически не зависит от количества включений-выключений лампы. Срок службы светодиодов достигает 50 тысяч часов, что в десятки раз превышает срок службы обычной лампы.

Светодиодные лампы изготавливаются из абсолютно безопасных материалов и могут быть использованы в любой комнате Вашего дома.

Экономия электроэнергии на светодиодных лампах

За последние 10 лет технологи производства светодиодов шагнули далеко вперёд. Светодиоды стали более яркими и более дешевыми, у них существенно вырос индекс цветопередачи. Наступило время, когда светодиодные лампы можно использовать в качестве основного освещения дома, в офисе, на производстве и в уличных фонарях.

Современные светодиоды отличаются очень высокой светоотдачей (количество света в расчёте на один ватт мощности). По этому показателю они в 5-10 раз превосходят лампы накаливания, соответственно, для получения того же количества света, как и от лампы накаливания, достаточно светодиодной лампы в 5-10 раз меньшей мощности. Это приводит к существенной экономии расходов на электроэнергию.

Средний срок окупаемости светодиодной лампы (с учётом экономии на платежах за электроэнергию и расходов на замену перегоревших ламп накаливания) составляет от 6 месяцев до двух лет.

Защита природы

Светодиодные лампы, в отличие от люминесцентных, не содержат в себе никаких вредных веществ и, поэтому, не требуют каких-либо особых условий утилизации. Они могут быть полностью переработаны.

Ввиду существенно меньшего энергопотребления использование светодиодных ламп уменьшает выбросы CO2 в атмосферу.

Светодиодные лампы ТАУРЭЙ

Ассортимент производимых нами светодиодных ламп ТАУРЭЙ огромен. У нас есть лампы практически под любой светильник.

Мощности ламп варьируются от 3 до 15 ватт (ламп на цоколе G4 — от 0.5 до 4 ватт, промышленные лампы Е27/Е40 — до 80 ватт). Лампы выполнены со всеми наиболее распространёнными цоколями: E14 (миньон), E27 («обычный толстый цоколь»), GU5.3 («две ножки», иногда неправильно называется MR16), GU10 («две толстые ножки, поворотный»), G4 («две очень маленькие ножки», иногда неправильно называется MR11).

Светодиодные лампы ТАУРЭЙ

Каждый тип наших ламп имеет два варианта температуры света — с теплым светом (2800-3200К) для жилых помещений (в-основном) и с холодным светом (6000К) преимущественно для рабочих и офисных помещений.

Лампы специального (промышленного) назначения мы производим, как правило, с нейтральным белым светом.

Лампы под напряжение 12 вольт мы выпускаем трёх видов: в форме MR16 и маленькие пальчиковые лампочки с цоколем G4 для использования в качестве замены галогеновых светильников.

Третий вид наших низковольтных ламп — светодиодные лампы ТАУРЭЙ с цоколем Е27 и Е14 для электросетей от 12 до 80 вольт.

Светодиодные лампы Е27 на 12 вольтСветодиодные лампы Е27 на 36 вольтСветодиодные лампы Е14 на 12, 24, 36, 48 вольтЗамена ДРЛ: мощные промышленные светодиодные лампы Е40/Е27

Во всех прочих лампах используется продвинутый блок питания, который делает возможным использовать лампы при любом напряжении от 85 до 265 вольт. При этом, независимо от напряжения питающей сети — 110, 127 или 220 вольт, уровень яркости лампы остаётся одним и тем же. Большинство наших бытовых светодиодных ламп будут штатно работать в электросетях 110 и 127 вольт, причём как переменного, так и постоянного тока.

В светодиодных лампах ТАУРЭЙ установлены либо High Power светодиоды, либо крайне эффективные SMD светодиоды, отличающиеся очень высокой светоотдачей – до 100 люмен на ватт и выше. Это делает светодиодные лампы ТАУРЭЙ исключительно эффективным источником света.

Качество

Каждая лампа ТАУРЭЙ непосредственно перед упаковкой проходит непрерывное 12-и часовое тестирование на специальном оборудовании, где проверяется работа лампы в пограничных условиях: повышенные температура и влажность, механические вибрации и многократные включения-выключения. При малейшем отклонении в нормальной работе лампы она снимается со стенда. В продажу попадают только лампы, полностью прошедшие этот стресс-тест.

Вся продукция сертифицирована. Копии сертификатов Вы можете найти в разделе Гарантия

У Вас есть вопрос? Спросите консультанта.

Позвоните нам.
Или кликните здесь и задайте свой вопрос — подробный ответ Вы получите очень быстро.
Мы всегда стараемся помочь.Каталог продукции

Светодиодные лампы, что это такое? Подробный ответ

Лампы, в которых функцию источника света выполняют светодиоды (или led, от англ. light-emitting diode), называются светодиодными. Они предназначены для замены всех устаревших типов ламп, применяемых в освещении в настоящее время. Благодаря использованию безопасных компонентов, светодиодные лампы востребованы во всех сферах освещения: бытовом, производственном, уличном, аварийном.

Как она выглядит

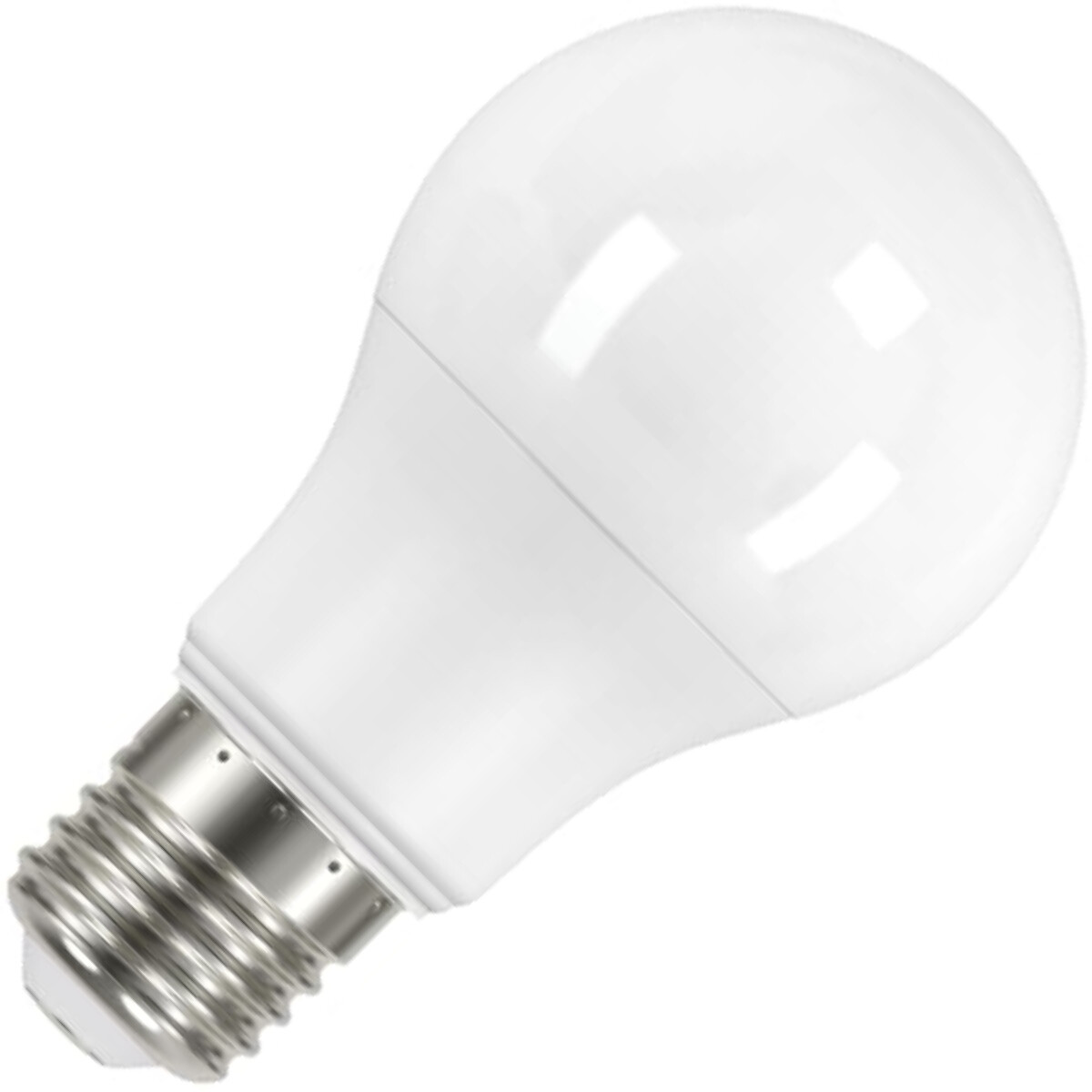

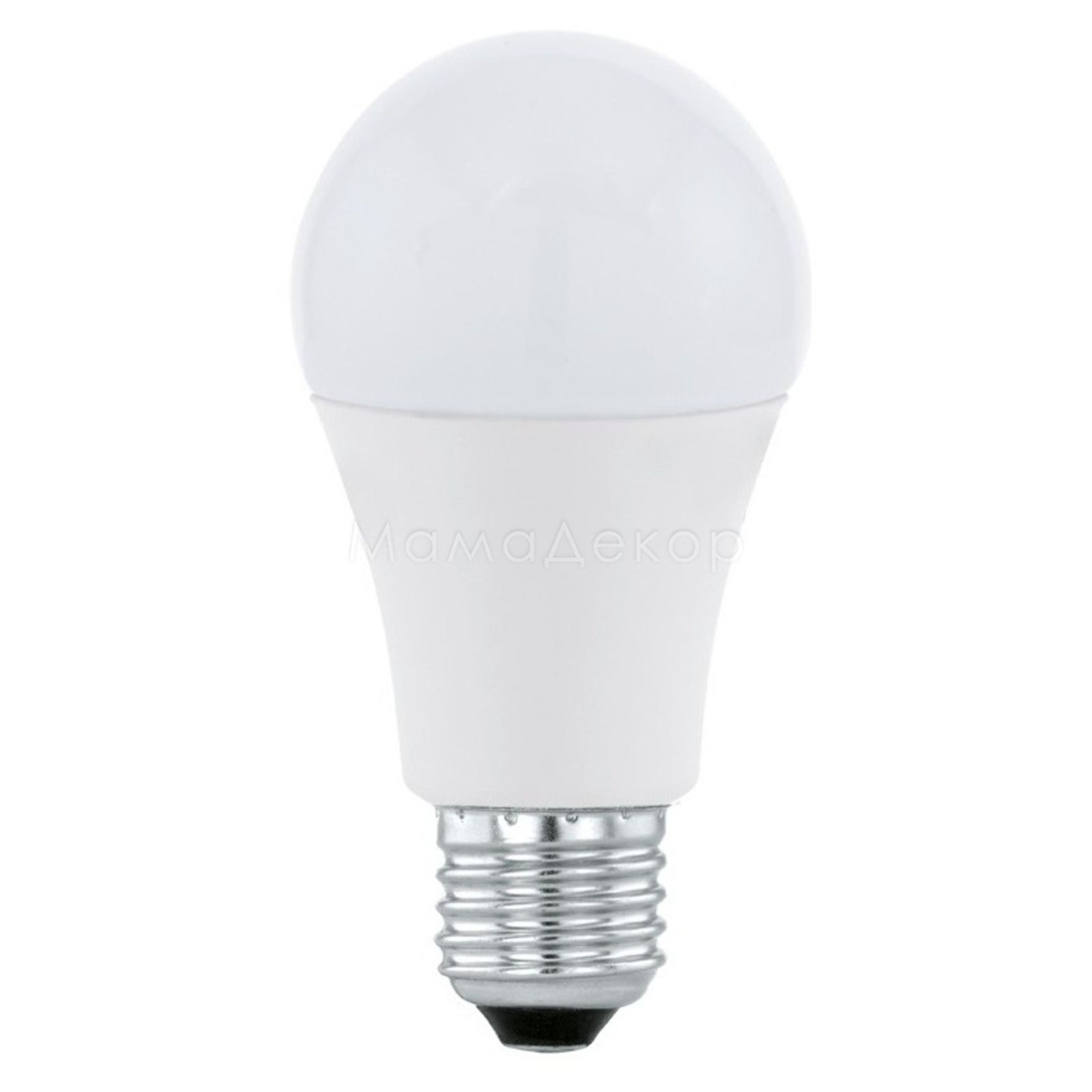

Классическая светодиодная лампа (иногда их называют светодиодный светильник), подобно лампе накаливания, имеет грушевидную форму. Чаще всего её цокольная часть выполнена из белого металлопластика, а колба представляет собой матовую полусферу из пластика. Данный тип LED-ламп выпускается с цоколями Е14 и Е27, которые наиболее востребованы среди населения.

Светодиодная лампочка может иметь любую форму и изготавливаться под любой стандартный цоколь. Например:

• GU5.3 – для потолочных светильников направленного свечения;
• G4 – для люстр и декоративных светильников;
• G13 – для замены линейных люминесцентных ламп.

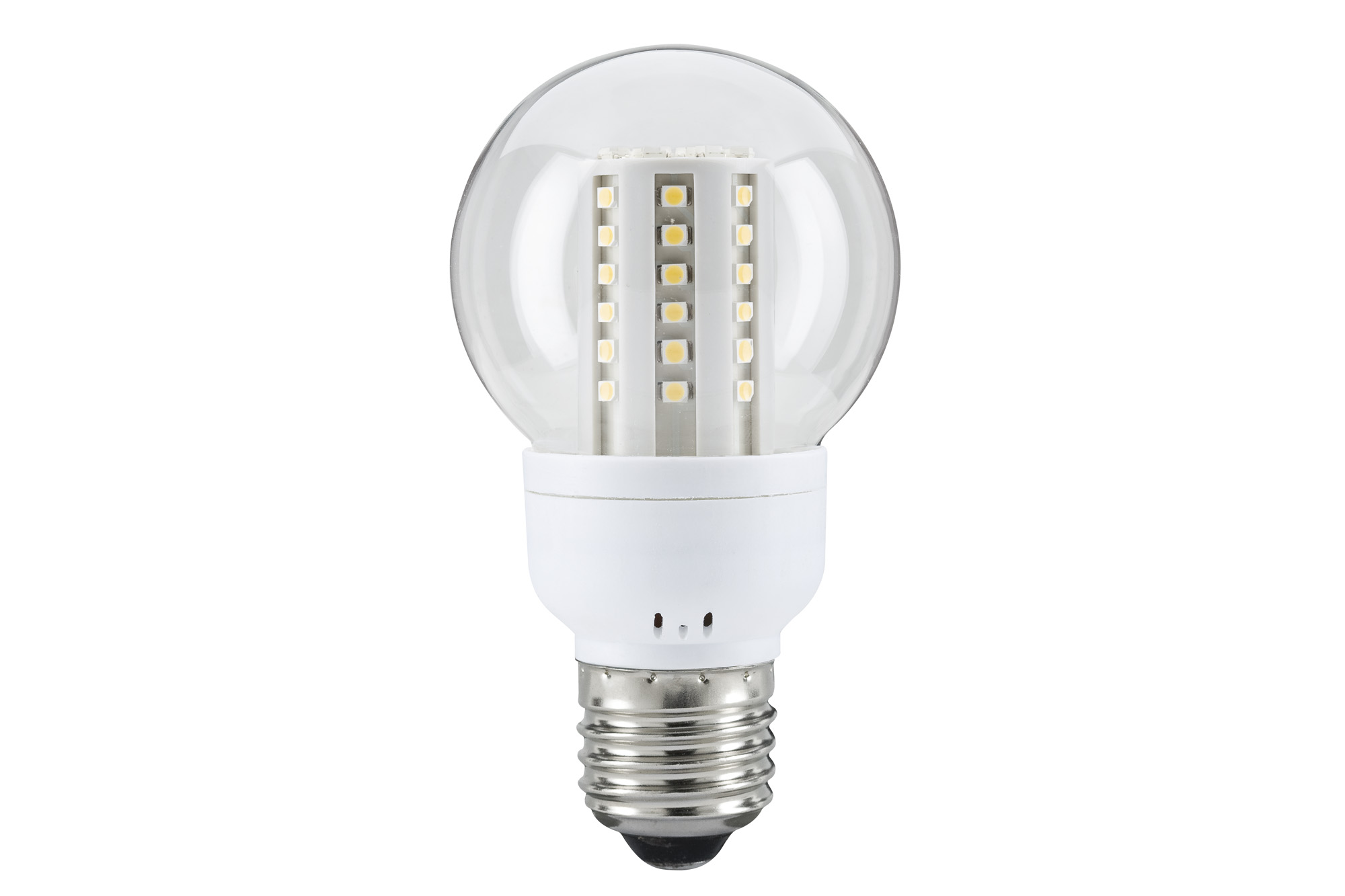

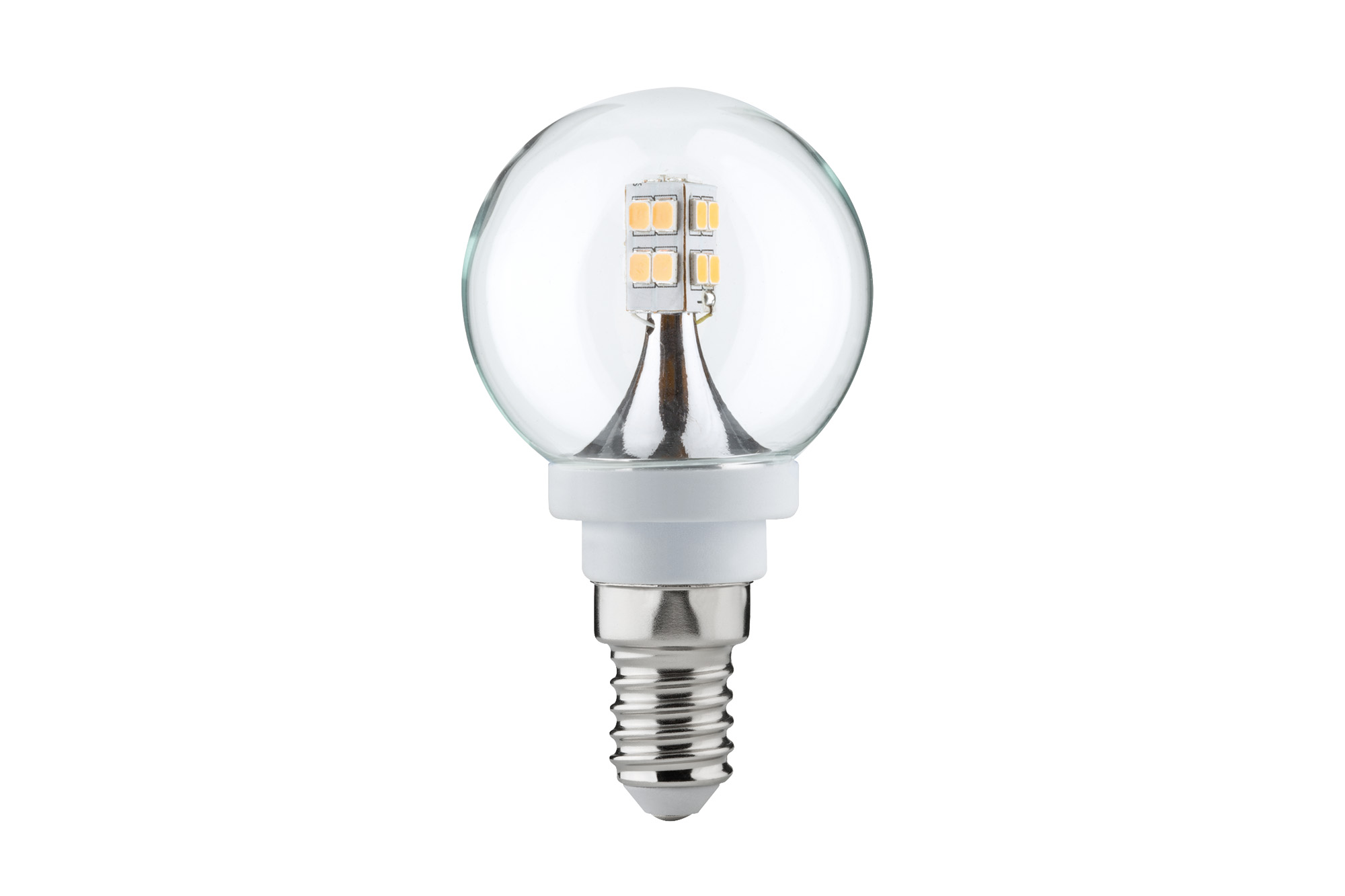

Более 90% выпускаемых сегодня светодиодных ламп собраны на SMD-светодиодах, которые имеют миниатюрные размеры и при этом обладают высокой светоотдачей. Кроме них в продаже можно увидеть так называемые филаментные лампы, внешне очень напоминающие обычную лампочку накаливания (ЛН). Ещё реже встречаются лампочки, в которых источник света выполнен в виде COB-матрицы, залитой слоем люминофора. Тем не менее в будущем планируется, что именно они перехватят инициативу в сфере производства LED-ламп.

Из чего состоит светодиодная лампа

Условно любую светодиодную лампу можно представить в виде составных частей: блока со светодиодами, радиатора, светорассеивающего колпака, блока драйвера и цоколя. Источник света SMD-светодиоды – располагаются на плате из текстолита, которая через термопасту (теплопроводный клей) соединяется с радиатором. У большинства светодиодных ламп на 220 В функцию радиатора выполняет корпус. Он выполнен из алюминия, покрытого тонким слоем белого пластика. Внутри корпуса расположена плата драйвера, предназначенная для преобразования переменного напряжения сети 220 вольт в постоянное напряжение. Величина выходного напряжения зависит от количества и схемы включения установленных светодиодов. Драйвер соединяется с цоколем проводами или через разъём. Для того чтобы свет от лампочки равномерно распределялся во все стороны, светодиоды накрывают рассеивающей колбой, которая также служит защитой от механических повреждений.

Линейные светодиодные лампы типа Т8 устроены аналогичным образом. Просто они имеют другую форму и размер составных частей. В дешёвых светодиодных лампах с цоколем типа Е14 и Е27 блок драйвера может отсутствовать. Вместо него в центре платы со светодиодами запаян примитивный бестрансформаторный блок питания, не имеющий стабилизации по току и напряжению. Аналогичным образом собраны многие миниатюрные LED-лампы, так как внутри их корпуса недостаточно места для монтажа драйвера.

Основные достоинства и недостатки

Постоянно растущий спрос на светодиодные лампы свидетельствует об их явном превосходстве над остальными источниками искусственного света. Действительно, если взглянуть на их технические характеристики, то станет понятно, что люминесцентные и спиральные лампы проигрывают светодиодным практически по всем показателям. И это при том что светодиодные технологии продолжают совершенствоваться и ещё не достигли своего пика. Преимуществ у светодиодных ламп действительно много:

1. Относительная световая отдача уже достигает 30% (теоретический максимум для светодиодов – 40%). Для люминесцентных источников света этот показатель равен 15%, а для ЛН не превышает 3%.
2. Низкое энергопотребление (в 7–9 раз меньше, чем ЛН).
3. Срок службы от 10 тыс. часов и выше. Заявленный срок службы ЛН – 1 тыс. часов.
4. Стойкость к механическим повреждениям и вибрации.
5. Мгновенное включение. Причем количество переключений не влияет на работу светодиодов.
6. Отсутствие вредных веществ, что позволяет их безопасно эксплуатировать и утилизировать.
7. Возможность производства лампочек разной мощности и с любым оттенком света (холодным, нейтральным, тёплым). А в «умных» светодиодных лампах цвет света и его яркость можно задавать дистанционно с помощью смартфона.
8. Во время работы рассеиватель практически не нагревается, а температура цоколя не превышает 85 °C.

Стоит признать, что LED-лампы не идеальны, а значит, им присущи определённые недостатки:

1. Сравнительно высокая стоимость. Даже с учётом того, что за последние 2 года цены на них снизились более чем в 2 раза и сравнялись с ценами на КЛЛ, многие люди по привычке продолжают покупать «прожорливые» ЛН. Убедиться в том, что покупка светодиодной лампы, с экономической точки зрения, полностью оправдана можно путем проведения несложных расчётов, которые сведены в отдельную статью.
2. Вредное мерцание, невидимое невооруженным глазом и приводящее к общей усталости и головным болям. Данный недостаток присущ дешёвым светодиодным лампам, драйвер которых не имеет стабилизации по току.
3. Необходимость в понижающем преобразователе, вследствие чего возрастает стоимость изделия и снижается его надёжность.
4. Светодиодные лампы, подключенные через выключатель с подсветкой и находясь в выключенном состоянии, могут мерцать или слабо светиться. Проблема решается заменой выключателя или доработкой схемы подключения.
5. Высокий процент брака, особенно среди дешёвых LED-ламп. Данный недостаток объясняется ускоренными темпами производства светодиодной продукции и отсутствием должного технического контроля на всех стадиях изготовления.

Как производители светодиодных ламп обманывают покупателей

Популярность светодиодного освещения растёт. Количество российских производителей светодиодных ламп приближается к сотне. К сожалению, некоторые из них не стесняются обманывать покупателя, за одно дискредитируя других производителей. Ведь покупатель неудачно купив одни лампы, потом побоится покупать другие.

Вот две лампы «Экономка». Судя по картинкам, покупатель должен понять, что они потребляют 5 Вт, а светят, как 60-ваттные лампы накаливания.

Обман начинается уже в информации, приведённой на упаковке. На обеих лампах мелким шрифтом указано: «Световой поток: 340 лм».

Вот только 340 люмен это не 60 Вт эквивалента, а лишь 40. Но это ещё не весь обман. Тестируем обе лампы.

Вместо обещанных 5 Вт мощность у «свечки» 4 Вт, а у «шарика» только 3.9 Вт. Световой поток — 283 и 231 Лм. Эти лампочки светят, как 25-ваттные лампы накаливания, а производитель обещал эквивалент 60 Вт.

Ещё один пример — две лампы «Космос». Производитель обещает эквивалент 75 Вт у 7-ваттного шарика и 60 Вт у 5-ваттной свечки.

Уже неправдоподобно, не правда ли? Смотрим очень мелкий шрифт на обратной стороне коробки.

Свечка — 340 Лм (на самом деле это эквивалент 40 Вт), шарик — 540 Лм (эквивалент 60 Вт). Соврали уже на коробке. Измеряем.

Мощность свечки 3. 8 Вт вместо 5 Вт. Мощность шарика 5 Вт вместо 7 Вт. Световой поток у свечки всего 242 Лм, у шарика — 422 Лм. Обещали, что лампочки будут светить, как 75 Вт и 60 Вт, а на самом деле светят, как 45 Вт и 25 Вт.

Иногда, производители обманывают по-другому. Вот лампа Старт. На упаковке указано 7 Вт, эквивалент 60 Вт, 560 Лм.

560 Лм действительно соответствует эквиваленту 60 Вт (видимо поэтому производитель и поместил эту надпись на лицевую часть коробки и написал её крупным шрифтом). Измеряем.

Упс. Вместо 7 Вт только 5.6 Вт, а вместо 560 Лм только 332 Лм. Лампочка, которая по уверениям производителя должна светить, как 60-ваттная лампа накаливания, светит, как 40-ваттная.

К сожалению, в России никак не контролируются светодиодные лампы, поступающие в продажу. По ГОСТ Р 54815-2011 измеренный начальный световой поток светодиодной лампы должен быть не менее 90% номинального светового потока. Но на ГОСТ многие просто плюют.

Враньё с мощностью и яркостью это ещё не всё. В продаже можно встретить большое количество ламп с сильной видимой пульсацией света (это может приводить к усталости), а также лампы с низким индексом цветопередачи (CRI), приводящим к тому, что цвета предметов, освещаемых такими лампами, выглядят неестественно.

Мне известны только пять брендов, которые никогда не врут с мощностью и световым потоком. И все они не российские. Это Ikea, Osram, Philips, Thomson и Diall (собственный бренд магазинов Castorama).

Большинство ламп российских брендов Navigator, Наносвет, Лисма, Gauss, X-Flash имеют мощность и световой поток, соответствующий заявленным и только некоторые модели ламп этих производителей светят слабее, чем обещано. Это просто объяснить — лампы (а Лисма светодиодные нити для производства ламп) они заказывают в Китае, а китайские производители сначала поставляют лампы, соответствующие предсерийным образцам, а потом начинают экономить и обманывают своих партнёров и нас, потребителей. Оборудование для тестирования ламп стоит дорого, тесты в лабораториях тоже недёшевы вот и выходит, что иногда производители узнают о том, сколько на самом деле света дают их лампы, от меня.

Прежде, чем покупать светодиодные лампы изучайте результаты их тестирования на lamptest.ru. Даже если там нет конкретной модели, которую вы хотите купить, составить общее мнение о производителе можно по другим моделям. Часто у производителя лампы вполне хорошие, но нужно вводить «поправку на яркость», покупая лампы с запасом по яркости. Например у тех же брендов Экономка, Космос и Старт многие лампы вполне приличные.

Не дайте себя обмануть!

Филаментные лампы. Принцип работы, особенности, преимущества и недостатки

Что такое филаментная лампа и почему она лучше? Чем она отличается от ламп накаливания и светодиодных ламп? В этой статье вы найдете ответы на эти вопросы. Мы подробно расскажем о принципе работы, особенностях, преимуществах и недостатках филаментных ламп.

Филаментные лампы: что это?

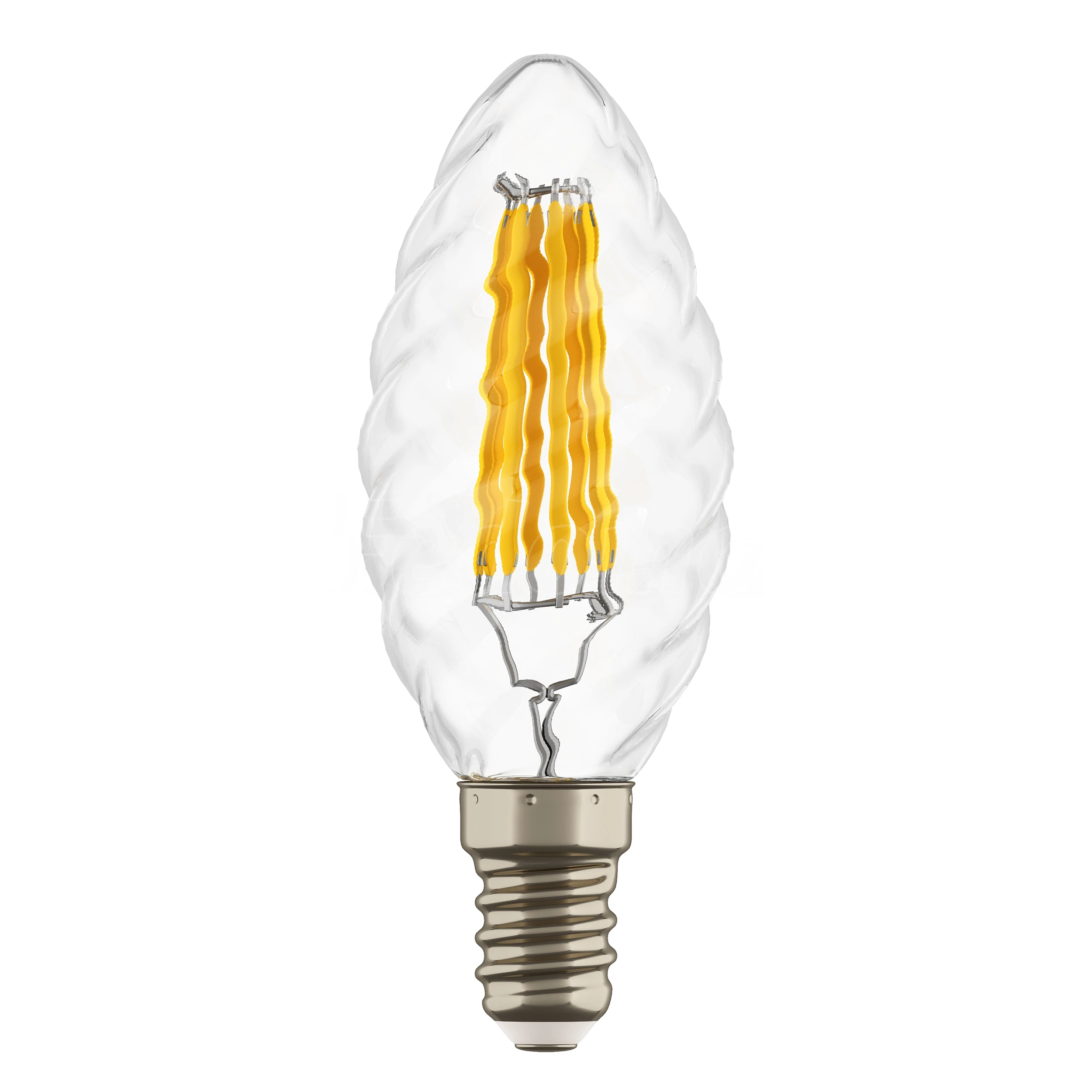

Что же такое филаментная лампа? Это светодиодная лампа особого типа, которая внешне очень напоминает лампу накаливания (ЛН). Она имеет такую же прозрачную стеклянную колбу, но внутри расположена не вольфрамовая нить, а светодиоды особой конструкции, по виду напоминающие нити.

Отсюда и произошло название этого типа ламп – «filament», которое с английского языка переводится как «нить».

В выключенном состоянии филаментную лампу легко отличить от ЛН по форме и характерному жёлтому цвету светодиодных нитей, но во включенном состоянии отличия становятся не столь очевидны. Несмотря на большое внешнее сходство, по параметрам филаментная лампа намного лучше ламп накаливания и эффективнее обычных светодиодных ламп.

Конструкция филаментной лампы

В конструкции филаментных ламп применяются отработанные и проверенные годами элементы ламп накаливания в сочетании с современными светодиодными технологиями. Основные части филаментной лампы показаны на рисунке ниже.

Конструкция филаментной лампы



Филаментные лампы MAXUS

Все филаментные лампы MAXUS

Колба

Стеклянная герметичная прозрачная колба может иметь различную форму. В декоративных сериях ламп может применяться стекло со специальным напылением, чтобы создать более мягкий и тёплый оттенок свечения.

Колба заполнена инертным газом, как правило, гелием, который быстро переносит выделяемое светодиодами тепло к стенкам колбы. Тепло равномерно распределяется по всей поверхности колбы и рассеивается в окружающую среду. Так как площадь колбы во много раз больше площади светодиодных нитей, она не нагревается выше 50-60°С.

Светодиодный филамент

Филаментная нить производится по технологии Chip-on-Glass (COG), применяемой при изготовлении дисплеев для мобильных устройств. Она представляет собой подложку из сапфирового стекла, на которой цепочкой расположены кристаллы светодиодов. Благодаря прозрачной подложке свет от светодиодов распространяется во все стороны. На концах подложки закреплены контакты для подачи электропитания и закрепления нити в лампе. Снаружи нить покрывают специальным веществом – люминофором, который и задаёт требуемый цвет свечения (цветовую температуру) нити. Для декоративных серий ламп изготавливают нити различной формы, например, в виде дуг или спиралей.

Стеклянная ножка

Этот важный элемент конструкции является опорой для крепления филаментных нитей. Также в ножке проложены проводники, через которые подводится электропитание к светодиодам.

Цоколь

Служит для закрепления лампы в электрическом патроне и подвода к ней электропитания. Самые распространённые типы цоколей – E27 и E14. Цоколь филаментной лампы – единственное место, где может быть размещён драйвер питания светодиодов.

Драйвер

Драйвер светодиодной лампы представляет собой специальную электронную схему, собранную на печатной плате. Основная функция драйвера – обеспечить правильный режим работы светодиодов при изменении внешних факторов, таких как напряжение питания и температура окружающей среды. Современные схемы светодиодных драйверов способны работать в очень широком диапазоне напряжений сети, имеют различные виды защит и высокий КПД, гарантируют отсутствие мерцания и пульсаций света. Как правило, основой схемы драйвера является специализированная микросхема, обеспечивающая его высокие показатели.

Интересно знать. Цветовую температуру филаментной лампы можно приблизительно определить по оттенку цвета нитей. Если нити имеют лимонный оттенок, то такая лампа будет создавать дневной (белый) свет, а лампа с нитями насыщенного жёлтого или оранжевого цвета – более тёплый (жёлтый). Форма, длина и количество филаментных нитей влияют на качество освещения. Чем больше цепочек и чем они длиннее, тем больше светодиодов на них можно разместить и тем ярче будет лампа. От расположения нитей зависит также и равномерность освещения.

Совет. Качество люминофора напрямую влияет на качество света. Производители недорогих брендов могут экономить на люминофоре. Дешёвый люминофор быстро теряет свои свойства в процессе эксплуатации (деградирует), что отрицательно сказывается на качестве света – появляется неприятный и вредный для глаз синий оттенок. По этой причине, нужно правильно подходить к выбору производителя ламп.

Особенности и преимущества филаментных ламп

Филаментные лампы имеют ряд преимуществ не только перед ЛН, но и перед обычными светодиодными лампами:

• Ввиду того, что вся поверхность лампы представляет собой прозрачную колбу, а также из-за особенной конструкции филаментной нити, лампа обеспечивает очень широкий угол рассеивания света – практически 360 градусов.
  Она способна равномерно освещать окружающее пространство, чего трудно добиться в обычных светодиодных лампах;
• В обычных светодиодных лампах для увеличения угла рассеивания применяют колбы (оптические системы) из специальных полупрозрачных материалов, которые поглощают часть света. Колба филаментной лампы полностью прозрачна, что приводит к увеличению энергоэффективности лампы;
• Во время работы светодиоды могут нагреваться до высоких температур, и именно температура является препятствием к дальнейшему увеличению их светоотдачи. Особенности конструкции филаментной нити способствуют равномерному распределению тепла между всеми кристаллами светодиодов и эффективному отведению тепла от всей поверхности нити. При этом, за счёт газа, заполняющего колбу, тепло быстро переносится к ее стенкам и рассеивается в окружающую среду, а из-за большой площади поверхности колба не нагревается до высокой температуры. Эффективное отведение тепла от светодиодов позволяет подводить к ним большую мощность без риска выхода из строя, что также способствует повышению энергоэффективности лампы и увеличению ее срока службы.

Таким образом, основным преимуществом филаментных ламп является их высокая эффективность, но на этом их преимущества не заканчиваются. Эти источники света одинаково хорошо подходят для освещения домов, магазинов, кафе, учебных и общественных заведений. Благодаря широкому углу рассеивания света, филаментные лампы можно применять для общего и местного освещения интерьеров. Филамент отлично сочетается с хрустальными светильниками и люстрами, открытыми и прозрачными плафонами, бра в форме фонарей и другими моделями в классическом и старинном стилях. Стеклянная колба не нагревается до высоких температур, поэтому филаментные лампы можно устанавливать возле натяжных или гипсокартонных потолков и других поверхностей, которые не допускают сильного нагрева.

Сравнение ламп разных типов

	ЛАМПА НАКАЛИВАНИЯ (ЛН)	КОМПАКТНАЯ ЛЮМИНЕСЦЕНТНАЯ ЛАМПА	ОБЫЧНАЯ СВЕТОДИОДНАЯ ЛАМПА	ФИЛАМЕНТНАЯ ЛАМПА
Свет	комфортный для глаз; угол освещения – 360°	некомфортный для глаз; угол освещения – 360°	менее комфортный для глаз; угол освещения – 180…270°	комфортный для глаз; угол освещения – 360°
Здоровье	безопасна – не содержит ртуть	небезопасна – содержит ртуть	безопасна – не содержит ртуть	безопасна – не содержит ртуть
Стоимость	низкая	средняя	выше средней	высокая, но быстрая окупаемость
Электроэнергия	высокое потребление электроэнергии	в 5 раз меньше, чем ЛН	в 7 раз меньше, чем ЛН	в 10 раз меньше, чем ЛН
Срок службы	небольшой срок службы (1000 часов)	средний срок службы	большой срок службы	большой срок службы

Декоративные модели с прозрачной стеклянной колбой подойдут для оформления залов кофеен, баров и ресторанов

Филаментная лампа в форме свечи — отличный выбор для хрустальной люстры

Виды филаментных ламп

Существует несколько видов филаментных ламп для различных областей применения. В зависимости от этого внешний вид лампы и конструкция ее нитей выглядят по-разному. Прямая нить используется для максимально яркого освещения дома, офиса либо улицы. Нить в виде спирали применяется в декоративных лампах для создания мягкого света, уютной и приглушенной атмосферы в спальнях, кафе, барах и ресторанах. Специальное напыление внутри колбы делает филаментную лампочку уникальной, а ее свечение – особенным.

Применение филаментных ламп в декоративных целях позволяет создать неповторимый интерьер

Форма, размеры и внешний вид филаментных ламп настолько разнообразны, что позволяют удовлетворить практически любые потребности и подобрать лучший вариант.

Модели с прозрачной колбой стильно смотрятся не только в классических или винтажных, но и в современных интерьерах

Лампы филамент в форме свечи с теплым светом создадут уют в гостиной

Чтобы получить уверенность в том, что вы покупаете качественные и долговечные филаментные лампы, дающие комфортный свет, заходите в магазин Maxus!

Мы предлагаем модели, которые прошли тестирование и одобрены офтальмологами как безопасные для зрения. Лампы имеют ресурс работы до 30 000 часов и отлично адаптированы к нашим электросетям. Мы уверены в качестве своей продукции и предоставляем трёхлетнюю гарантию на филаментные лампы MAXUS!

Покупайте лампы в брендовом магазине «Максус», потому что у нас:

• работают приветливые консультанты, которые ответят на любые вопросы и помогут подобрать правильную модель;
• есть бесплатная услуга расчета освещения;
• созданы условия для удобных покупок: доставка по всей Украине и разные способы платежа.

Чтобы покупать лампы и светильники по выгодным ценам, следите за нашим блогом, подписывайтесь на страничку в ФБ и участвуйте в акциях и выгодных предложениях!

Выбирайте качественный и современный свет с MAXUS!
