Приемник прямого преобразования на ТА7358.

Делаем  своими руками приемник прямого преобразования на  ТА7358.

Микросхема ТА7358  разработана для применения в приемниках FM-диапазона, но широко применяется радиолюбителями в своих конструкциях. На этой микросхеме собран и приемный тракт таких популярных трансиверов как  SW2010…. SW2017.

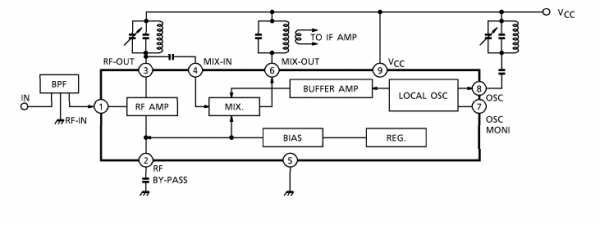

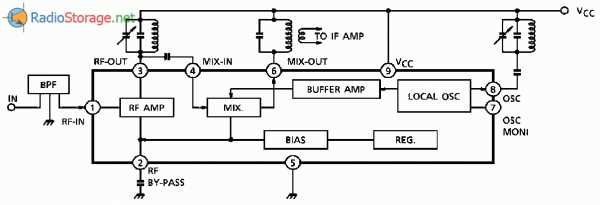

Микросхема содержит усилитель радиочастоты, смеситель  и гетеродин. Блок-схема ТА7358 представлена ниже:

Микросхема ТА7358 подходит как для сборки супергетеродинных приемников, так и приемников прямого преобразования рассчитанных на работу в диапазоне коротких волн и УКВ.

В интернете есть много описаний изготовленных на этой микросхеме приемников.

Поэтому с целью знакомства с ТА7358 решено было изготовить приемник прямого преобразования на любительський диапазон 40 м. Приемник прямого преобразования на ТА7358 собран по схеме, которая представлена ниже:

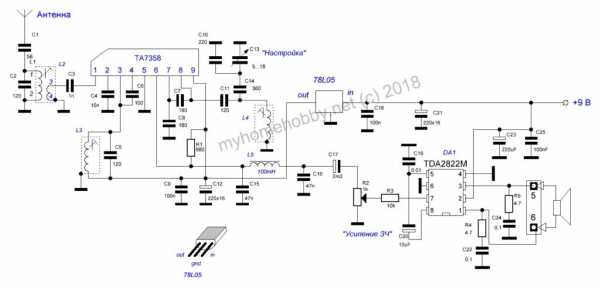

Принятый антенной сигнал через конденсатор С1 поступает на одиночный колебательный контур L1С2, настроенный на середину  выбранного диапазона. Выделенный сигнал с катушки связи через конденсатор С3 поступает на вход усилителя ВЧ. Усиленный сигнал выделяется на контуре L3С5 , который включен в коллекторную цепь транзистора усилителя ВЧ ( вывод 3). Этот контур также настроен на середину выбранного диапазона. Через конденсатор С6 усиленный сигнал подается на вход смесителя микросхемы ТА7358 ( вывод 4).

На другой вход смесителя подается сигнал от внутреннего генератора, который в данном случае выполняет роль гетеродина. Частота колебаний гетеродина определяется  элементами L4С7С8С10С11С13С14. Гетеродин перестраивается по частоте переменным конденсатором С13.

Конденсаторы С10, С14-растягивающие. Поскольку  в этом приемнике гетеродин работает на частоте приема, а следовательно, все контура настроены на одну частоту, необходимо обязательно поместить катушки L1, L3, L4 в экраны.

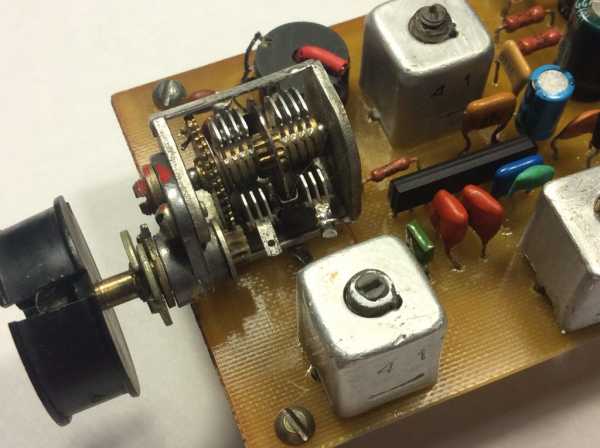

В качестве конденсатора переменной емкости применен КПЕ от блоков УКВ радиовещательных приемников со встроенным верньером 1:3:

Как оказалось, применение этого КПЕ было не самым верным решением.. Из-за длительной экспуатации в радиовещательном приемнике верньер имел люфт , что затрудняло настройку на радиостанции.

С выхода смесителя микросхемы ТА7358 сигнал звуковой частоты через ФНЧ на элементах L5С15С16 поступает на регулятор громкости R2. Далее сигнал звуковой частоты поступает на оконечный  усилитель НЧ, собранный по мостовой схеме на микросхеме TDA2822.  Мостовое включение двух каналов этой микросхемы потребовалось для обеспечения громкоговорящего приема. Для прослушивания работы любительских радиостанций на наушники можно и нужно применить какой-либо усилитель НЧ с меньшей выходной мощностью.

Приемник питается напряжением 9В. Микросхема ТА7358 запитана напряжением 5В от интегрального стабилизатора 78L05.

Таким образом, весь приемник собран всего на двух микросхемах ( не считая интегрального стабилизатора).

Как уже указывалось, приемник изготовлен для работы  на любительском диапазоне 40м. Для работы на других диапазонах достаточно лишь изменить соответствующим образом данные колебательных  контуров и конденсаторов в гетеродине.

В качестве катушки ФНЧ L5 применена готовая катушка, помещенная в броневой ферритовый сердечник и имеющая индуктивность около 100 мГн. Такая же катушка применена мною в приемнике прямого преобразования на К174ХА2. Здесь можно применить самодельные катушки, намотанные на ферритовых кольцах или универсальную  магнитофонную стереоголовку от кассетного магнитофона.

Катушки L1, L2, L3, L4 намотаны на каркасах диаметром 5 мм, содержат 23 витка провода диаметром 0,2мм, и имеют индуктивность ( в экране) около 4 мкГн. Я применил каркасы  катушек индуктивности от радиостанции «Лен». Катушка L2 намотана поверх катушки L1, вблизи её заземленного конца и имеет 3…4 витка провода диаметром 0,2мм.

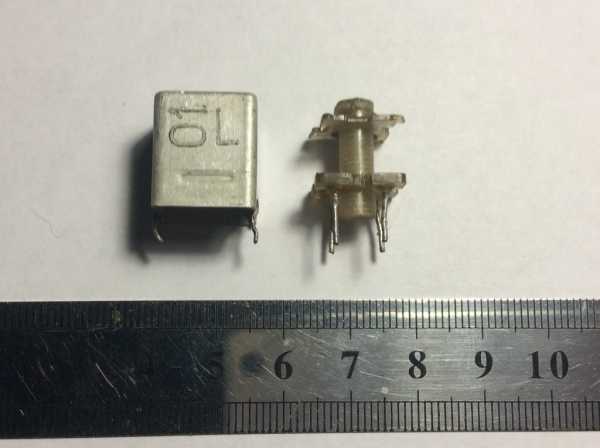

Вид   каркаса катушек индуктивности и экрана дан ниже на фото:



Настройка приемника не сложна. Усилитель НЧ при исправных деталях настройки не требует и работает сразу.

Настройка гетеродина заключается в проверке генерации и укладке необходимого диапазона частот. Катушки L1 и  L3 настраиваются по максимальной громкости приема.

Вход приемника рассчитан на применение высокоомных антенн. Это нужно учитывать при эксплуатации.

Приемник прямого преобразования на ТА7358 собран на печатной плате из одностороннего фольгированного стеклотекстолита. Внешний вид платы представлен ниже:

На фото также указано размещение основных узлов.

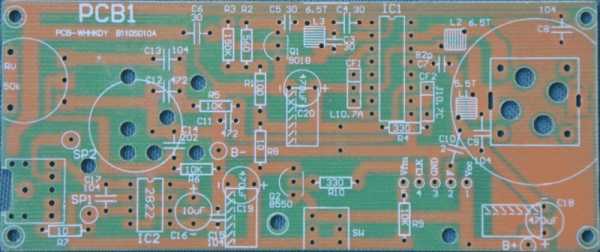

Печатная плата приемника:

Проверка работоспособности приемника прямого преобразования на ТА7358 сделана на диапазоне 40м. Приемник показал вполне достойную работу. Чувствительность приемника оказалась такова, что станции слышны уже при подключении в качестве антенны куска провода длиной 1м.

Вот такой он, приемник прямого преобразования на ТА7358, состоящий всего из двух микросхем.

Небольшое видео о работе этого приемника на диапазоне 40м . Запись сделана 9 января 2018 года:

www.myhomehobby.net

Конструктор для начинающих радиолюбителей FM/УКВ радиоприемник-часы-будильник

Как-то в апреле, прочитав обзор конструктора «Отличное радио(спикер) для тёщи», я вспомнил, что у меня тоже есть тёща и задумался — а не пора ли и моего киндера научить пайке-сборке, ну и заодно теще приготовить подарок к дачному сезону. Покопавшись на алиэкспресс, я остановился на этой модели — мне понравился классический вид и большой индикатор.

На всякий случай заказал еще парочку более простых конструкторов AM/FM радио без индикатора у другого продавца, но почтовая кривая занесла их в Благовещенск, откуда они до сих пор еще не доехали. Сам же я в это время путешествовал в дальних странах, но ведь настоящему шопперу это не помеха, ноутбук и 3G интернет всегда помогут утолить зуд шоппинга. Продавец очень быстро отправил посылку и так же быстро она долетела до Москвы. Когда я вернулся домой, жена ее уже получила и распаковала, так что любители анпакинга и пупырчатой антистрессовой упаковочной пленки сегодня останутся без фоток 🙂

Спецификация

• Размер: 120х76х26 мм
• Дисплей: 52х34 мм


• Диапазон: 72-108.6 МГц
• Промежуточная частота: 10.7 МГц
• Питание: 2хАА
• Режимы работы: радио, часы, будильник

В полиэтиленовом пакете с застежкой лежал радиоприемник почти как живой собранный и только два кусочка малярного скотча, скреплявшие корпус, портили впечатление.

Отклеив их и раскрыв корпус, я нашел внутри две печатные платы, одна из которых (индикаторная) была уже спаяна, пакетик с прочими деталями и динамик. К сожалению фотографий в процессе сборки я не делал, так что придется вставить фотографию от продавца.

А внутре у ей неонка

Кроме этого внутри больше ничего не было, никаких намеков на процесс сборки или схемы, ну совсем ничего. Пришлось запустить aliexpress и посмотреть оправдания продавца на этот счет, а они там были, он честно написал — «Примечание: Когда вы его получите, пожалуйста, свяжитесь с нами, чтобы отправить Сборочные чертежи Или Схемы К вам, спасибо». Написал продавцу и через 5 минут получил ответ с ссылкой на документацию (плюсик продавцу за оперативность). Скачал по ссылке архив упакованный rar’ом с кучей документации на китайском языке, вот тут бы мне пригодились навыки чтения комиксов если бы их имел, но из-за отсутствия оных пришлось воспользоваться своим опытом радиолюбительства. Судя по количеству/объему doc’ов/картинок/презентаций там приведен детальный курс начинающего радиолюбителя, перечень элементов, расположение элементов, принципиальная схема, блок-схема, маркировка радиолементов, ну в общем все-все-все, жалко только что на китайском языке, было бы интересно почитать, но даже просто посмотреть эти комиксы было приятно и интересно.

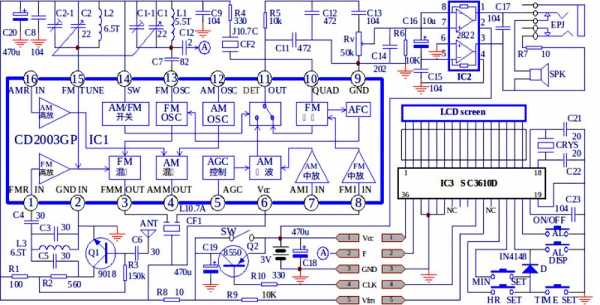

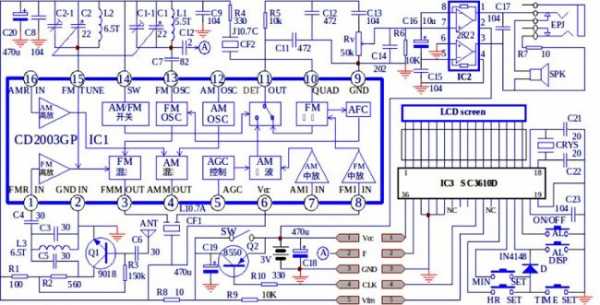

Принципиальная схема

Теория

Сигнал с антенны через конденсатор С6 поступает на базу транзистора 9018, на котором собран каскад антенного усилителя. С антенного усилителя сигнал поступает на первую ножку микросхемы CD2003GP на вход FM тюнера, далее сигнал замешивается с сигналом гетеродина (сигнал гетеродина через конденсатор С12 также подается на вход частотомера на плате индикации). После смешивания сигнал поступает на фильтр промежуточной частоты (10.7 МГц) CF1 и с него поступает на вход усилителя промежуточной частоты на ножку 8 микросхемы CD2003GP. Далее усиленный сигнал внутри микросхемы подается в блок детектора ЧМ и получившийся сигнал низкой частоты с ножки 11 микросхемы поступает на усилитель низкой частоты, выполненный на микросхеме TDA2822M, где усиливается и подается на динамик или наушники. На транзисторе 8550, подключенном параллельно выключателю питания, выполнен каскад включающий приемник по сигналу будильника от микросхемы часов.

В пакетике было некоторое количество примерно вот таких деталей.

Поговорим немного о печатных платах. Индикаторная плата, как я уже сказал, была спаяна, но может это и к лучшему, учитывая гадостность моего паяльника и сложность подключения напыленных выводов LCD индикатора.

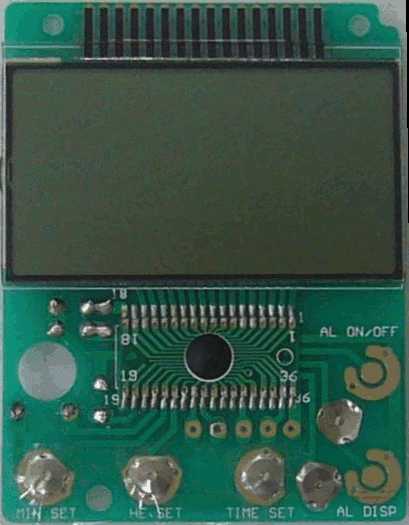

Плата индикации и кнопок часов

Помимо самого индикатора и кнопок управления на плате расположена микросхема часов. Кроме функции часов она еще выполняет функции контроллера индикатора/кнопок и частотомера для отображения частоты принимаемой радиостанции. Как видно на фотографии, надо всего лишь установить на место гибкие контакты кнопок и сверху проклеить их скотчем, ничего сложного и на этом сборка индикаторной платы заканчивается.

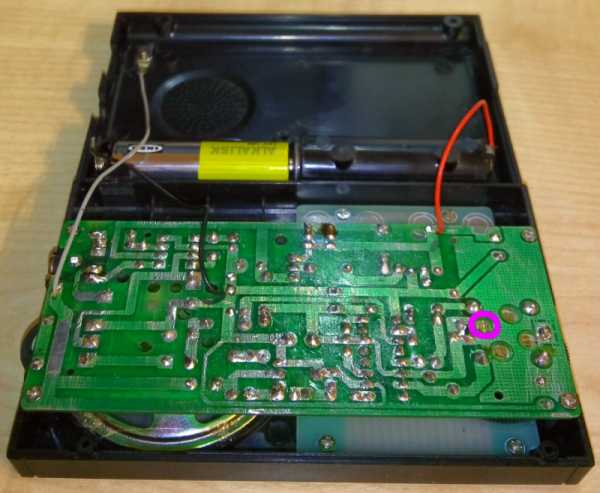

Основная плата

Основная плата имеет и плюсы и минусы. К плюсам относится более-менее качественное изготовление, наличие маски и шелкографии с расположением, обозначением и номиналами элементов. К минусам можно отнести то, что плата была не облужена. Несмотря на то, что она вроде была покрыта чем-то типа флюса паялась она весьма гадко, я бы даже сказал, что почти не паялась. Отклеив ту единственную детальку, которую я все таки смог кое как приклеить паяльником, я решил немного ошкурить плату наждачной бумагой. Пошкурил нежно, чтобы не снести маску, но видимо из-за моей чрезмерной нежности это почти не дало эффекта. Тут я вспомнил, что у меня ведь есть какой-то кислотный флюс и дело пошло — залудил плату в момент. После кислотного флюса помыл плату, обсушил и приступил к сборке. Далее все пошло как по маслу, даже несмотря на мой гадкий китайский паяльник. Сборка не составила труда и не заняла много времени, все это время младое поколение не внимало моим наставлениям и регулярно тырило паяльник перенимало опыт, надеюсь следующие конструкторы он сможет собрать сам с минимальной помощью.

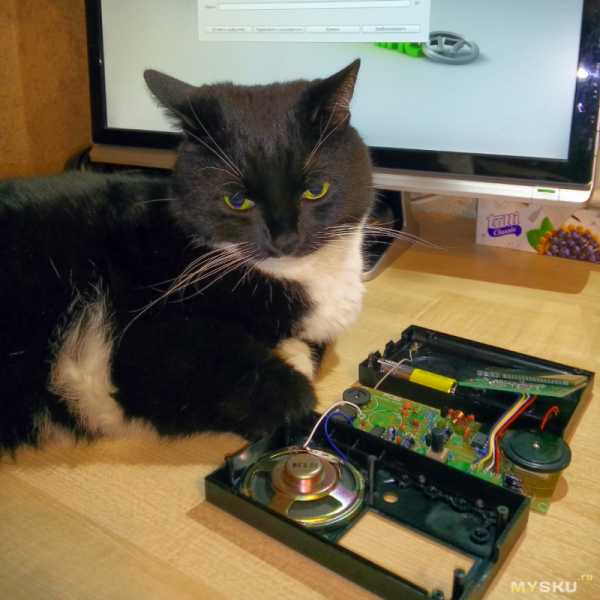

Вот, что у нас получилось.

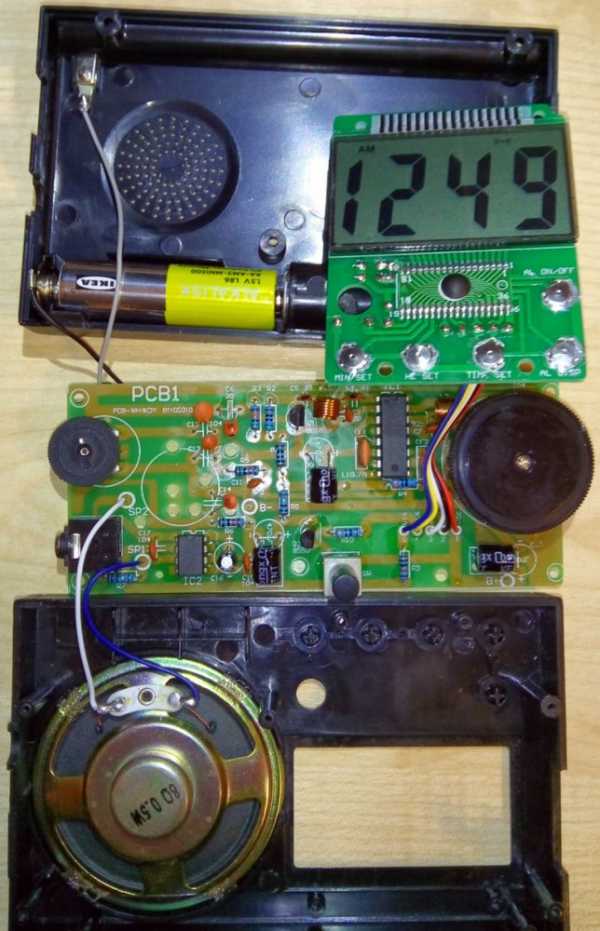

Результат. Вид изнутри.

Ошибок монтажа не было, детали все попались исправные и приемник заработал сразу после включения.

Работает

Настройка. Покрутив ручку настройки, я поначалу немного расстроился — приемник показывал, что он принимает в диапазоне УКВ ЧМ примерно 61-90 МГц, где радиостанций явно меньше чем в диапазоне FM 87-108 МГц. Хотел было опять запустить aliexpress, но тут вдруг заметил мелкую надпись на лицевой панели приемника «FM BAND 74.0-108.0MHz». Ага, подумал я, там же на схеме были подстроечные конденсаторы и начал усиленно изучать схему. «Да вот же он!» — радостно воскликнул я, тыкая пальцем в конденсатор С1-1 и точно — это оказался именно он.

Настройка диапазона — обведено гламурным цветом

Выставил по верхней частоте и получился вот такой диапазон — 71.4-109.1 МГц.
На этом настройка приемника закончилась и я забил последний гвоздь в крышку гроба закрутил последний винт в заднюю крышку приемника.

Поговорим немного об органах контроля.

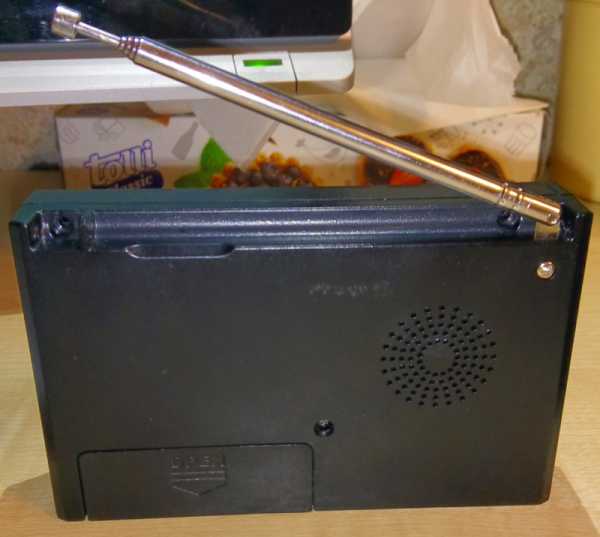

Сзади у радиоприемника расположены антенна и батарейный отсек на два элемента АА и тот самый последний гвоздь в крышке гроба. Длина антенны в возбужденном состоянии всего-то жалких 35 см.

Вид сзади

Слева у приемника находятся разъем для наушников (отключает динамик при подключении наушников) и регулятор громкости. А справа находится ручка настройки. Да-да, настройка у него к сожалению ручкой, а не кнопками как могло показаться вначале.

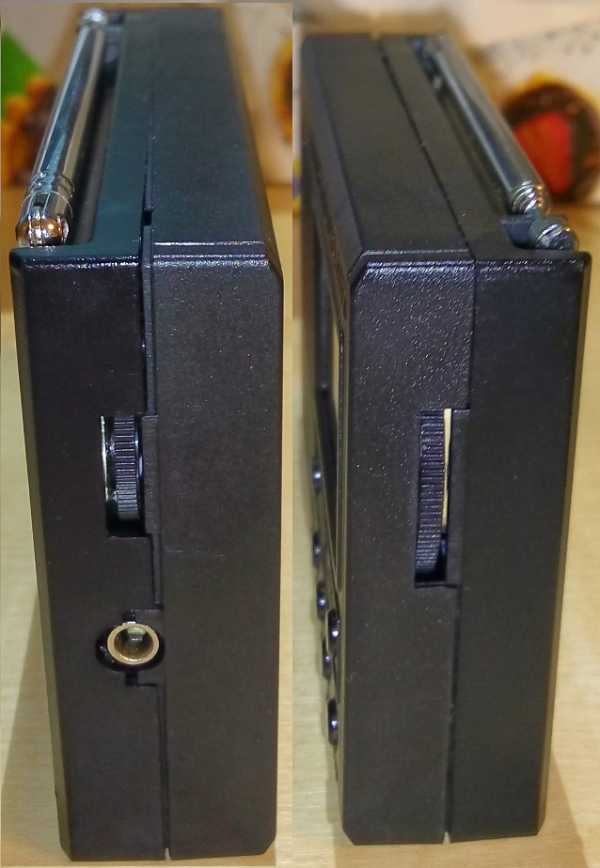

Боковые виды

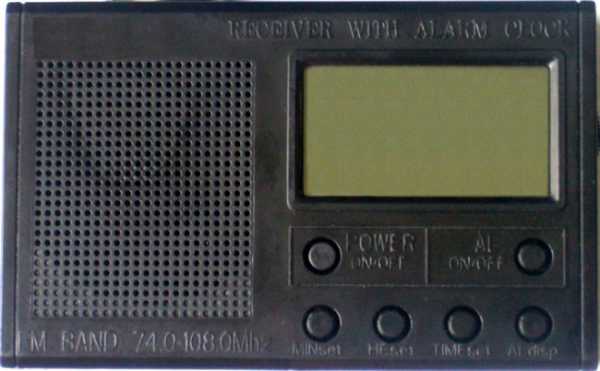

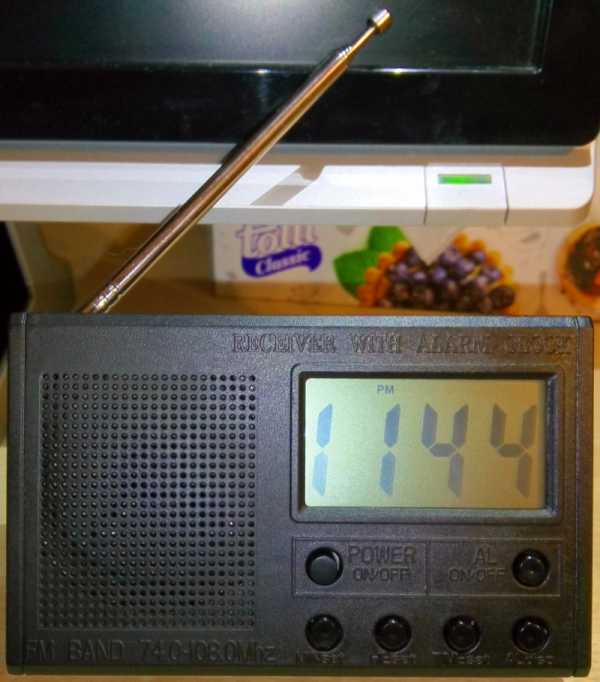

На передней панели расположены решетка динамика, индикатор и кнопки — Power On/Off; Al On/Off; MINset; HEset; TIMEset; ALdisp.

Передняя панель

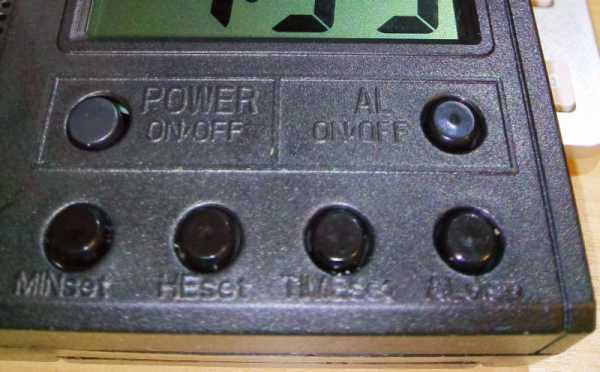

Power On/Off — кнопка с фиксацией, включает и выключает приемник, причем при нажатой кнопке приемник выключен, при отжатой — включен.

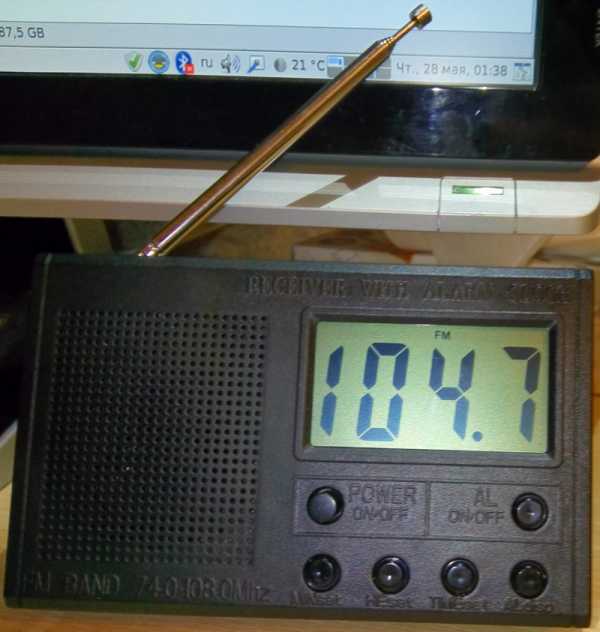

Когда приемник включен, индикатор отображает частоту принимаемой радиостанции, когда приемник выключен — индикатор переходит в режим отображения часов.
Al On/Off — нажатия на эту кнопку последовательно включают или выключают будильник. Эта кнопка работает аналогично и в режиме радиоприемника.
Для установки времени надо выключить радио, затем нажать и удерживать кнопку TIMEset и нажимать или удерживать кнопку MINset для установки минут или кнопку HEset для установки часов. В режиме радиоприемника эти кнопки не функционируют.
Нажатие на кнопку ALdisp выводит на экран дисплея время, на которое установлен будильник. Эта кнопка работает аналогично и в режиме радиоприемника.
Для установки будильника надо нажать и удерживать кнопки ALdisp и TIMEset и кнопками MINset и HEset установить время. В общем любой баянист или саксофонист с легкостью справится с этой задачей.

Подведем итоги.
Радио работает и работает неплохо, микросхема CD2003GP имеет блок автоподстройки частоты и прием держит уверенно.
Часы работают. Будильник работает и по срабатыванию включает радио. Точность хода часов пока неизвестна — зависит от точности часового кварца.
Громкость довольно большая, но на максимальной громкости начинает хрипеть и захлебываться, ну а что вы хотели от динамика размером чуть больше спичечного коробка.

Что понравилось:

• Классический внешний вид
• Простота сборки
• Надежность приема и возможность настройки диапазона FM/УКВ
• Качественная плата
• Распостраненные элементы питания
• Ожидаемое удовольствие от сборки получено

Что не понравилось:

• Необлуженная плата, плохо паяется
• Крепление задней крышки на одном винтике Спасибо deeprus за зоркость, там еще есть два винта.
• Часы работают только в 12-часовом формате

Какие ожидания не оправдались:

• Из описания было неясно и создалось ложное впечатление, что настройка приемника будет кнопками, в реальности оказалось, что приемник настраивается ручкой конденсатора переменной емкости и требуется миллиметровочная точность для настройки. С другой стороны для тёщи чем проще тем лучше поэтому в минус не записываю.

Вывод: брать можно, но дороговато для приемника с аналоговой настройкой.

Ах да, чуть не забыл.

Контролер ОТК ставит знак качества

mysku.ru

УКВ ПРИЁМНИК НА МИКРОСХЕМЕ

   Каждому начинающему радиолюбителю хочется собрать не только интересное в сборке и работающее устройство, но и полезное. Сегодня я расскажу, как сделать недорогой FM приёмник на микросхеме TA8164P по упрощённой схеме. Микросхему TA8164P можно заменить на более дешевую TA2003 (CD2003), но качество приёма упадёт в разы. Далее приведена схема приёмника:

Схема радиоприёмника диапазона УКВ на ta8164

Схема радиоприёмника диапазона УКВ на ta2003

   Как вы уже заметили, в схеме нет переменного конденсатора, он заменён на пару варикапов и переменное сопротивление. В данном приёмнике сопротивление нужно использовать переменное многооборотное, но в моём случае стоит подстроечный многооборотный резистор. Можно применить такие типы:



   Варикап КВ109 можно использовать с любым буквенным обозначением, я использовал КВ109А (с белой точкой). Цоколевка варикапа (ножка со стороны маркировки является анодом, а ножка со стороны выпуклой метки – катодом):

   Если внимательно посматреть на схему – элементы с маркировкой 10,7 МГц, отличаются между собой количеством выводов. Элемент с двумя выводами можно назвать кварцевым резонатором, но его правельнее называть фильтром дескриминатора. Элемент с тремя выводами – радиочастотный фильтр. Эти элементы рекомендуется использовать фирмы Murata.

   Катушка L1 мотается в количестве 11 витков, проводом 0.5 мм, на полом каркасе (при намотке можно использовать сверло) диаметром 2.5 мм. L2 – 10 витков, проводом 0.5 мм, на том же каркасе. Данный приёмник имеет очень низкую выходную мощность, которой хватает только на высокоомный (40-60 Ом) наушник, по этому нужно использовать УНЧ.

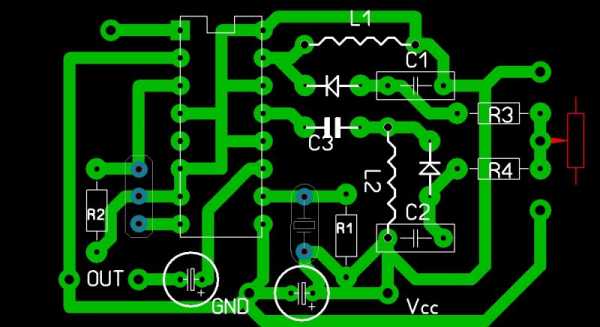

   Печатная плата для данного устройства очень проста, её можно нарисовать и маркером. На рисунке приведена печатная плата устройства, которую можно скачать из архива.

   Плата УКВ радиоприёмника в сборе:

   Все интересующие вас вопросы можно обсудить на форуме. С вами был Пономарёв Артём (stalker68), до новых встреч!

   Форум по РП

   Обсудить статью УКВ ПРИЁМНИК НА МИКРОСХЕМЕ

radioskot.ru

Модуль УКВ приемника на частоту 64

Приветствую! В этом обзоре хочу рассказать про миниатюрный модуль приемника, работающий в диапазоне УКВ (FM) на частоте от 64 до 108 МГц. На одном из профильных ресурсов интернета попалась картинка этого модуля, мне стало любопытно изучить его и протестировать.

К радиоприемникам испытываю особый трепет, люблю собирать их еще со школы. Были схемы из журнала «Радио», были и просто конструкторы. Всякий раз хотелось собрать приемник лучше и меньше размерами. Последнее, что собирал, — конструкция на микросхеме К174ХА34. Тогда это казалось очень «крутым», когда в середине 90-х впервые увидел работающую схему в радиомагазине, был под впечатлением )) Однако прогресс идет вперед, и сегодня можно купить героя нашего обзора за «три копейки». Давайте его рассмотрим поближе.

Вид сверху.

Вид снизу.

Для масштаба рядом с монетой.

Сам модуль построен на микросхеме AR1310. Точного даташита на неё найти не смог, по всей видимости произведена в Китае и её точное функциональное устройство не известно. В интернете попадаются лишь схемы включения. Поиск через гугл выдает информацию: » Это высокоинтегрированный, однокристальный, стерео FM радиоприемник. AR1310 поддерживает частотный диапазон FM 64-108 МГц, чип включает в себя все функции FM радио: малошумящий усилитель, смеситель, генератор и стабилизатор с низким падением. Требует минимум внешних компонентов. Имеет хорошее качество аудиосигнала и отличное качество приема. AR1310 не требует управляющих микроконтроллеров и никакого дополнительного программного обеспечения, кроме 5 кнопок. Рабочее напряжение 2.2 В до 3.6 В. потребление 15 мА, в спящем режиме 16 uA «.

Описание и технические характеристики AR1310
— Прием частот FM диапазон 64 -108 МГц
— Низкое энергопотребление 15 мА, в спящем режиме 16 uA
— Поддержка четырех диапазонов настройки
— Использование недорогого кварцевого резонатора 32.768KHz.
— Встроенная двусторонняя функция автоматического поиска
— Поддержка электронного регулятора громкости
— Поддержка стерео или моно режима (при замыкании 4 и 5 контакта отключается стерео режим)
— Встроенный усилитель для наушников 32 Ом класса AB
— Не требует управляющих микроконтроллеров
— Рабочее напряжение 2.2 В до 3.6 В
— В корпусе SOP16

Распиновка и габаритные размеры модуля.

Распиновка микросхемы AR1310.

Схема включения, взятая из интернета.

Так я составил схему подключения модуля.

Как видно, принцип проще некуда. Вам понадобится: 5 тактовых кнопок, разъем для наушников и два резистора по 100К. Конденсатор С1 можно поставить 100 нФ, можно 10 мкФ, а можно вообще не ставить. Емкости C2 и С3 от 10 до 470 мкФ. В качестве антенны — кусок провода (я взял МГТФ длиной 10 см, т.к. передающая вышка у меня в соседнем дворе). В идеальном случае можно рассчитать длину провода, например на 100 МГц, взяв четверть волны или одну восьмую. Для одной восьмой это будет 37 см.
По схеме хочу сделать замечание. AR1310 может работать в разных диапазонах (видимо, для более быстрого поиска станций). Выбирается это комбинацией 14 и 15 ножки микросхемы, подключая их к земле или питанию. В нашем случае обе ножки сидят на VCC.

Приступим к сборке. Первое, с чем столкнулся, — нестандартный межвыводной шаг модуля. Он составляет 2 мм, и засунуть его в стандартную макетку не получится. Но не беда, взяв кусочки провода, просто напаял их в виде ножек.

Выглядит неплохо )) Вместо макетной платы решил использовать кусок текстолита, собрав обычную «летучку». В итоге получилась вот такая плата. Габариты можно существенно уменьшить, применив тот же ЛУТ и компоненты меньшего размера. Но других деталей у меня не нашлось, тем более что это тестовый стенд, для обкатки.

Подав питание, нажимаем кнопку включения. Радиоприемник сразу заработал, без какой-либо отладки. Понравилось то, что поиск станций работает почти мгновенно (особенно если их много в диапазоне). Переход с одной станции на другую около 1 с. Уровень громкости очень высокий, на максимуме слушать неприятно. После выключения кнопкой (спящий режим), запоминает последнюю станцию (если полностью не отключать питание).
Тестирование качества звука (на слух) проводил наушниками Creative (32 Ом) типа «капли» и наушниками «вакуумного» типа Philips (17,5 Ом). И в тех, и в других качество звука мне понравилось. Нет писклявости, достаточное количество низких частот. Меломан из меня никудышный, но звук усилителя этой микросхемы приятно порадовал. В Филипсах максимальную громкость так и не смог выкрутить, уровень звукового давления до боли.
Так же измерил ток потребления в спящем режиме 16 мкА и в рабочем 16,9 мА (без подключения наушников).

При подключении нагрузки в 32 Ома, ток составил 65,2 мА, при нагрузке в 17,5 Ома — 97,3 мА.

В заключение скажу, что данный модуль радиоприемника вполне годен для бытового применения. Собрать готовое радио сможет даже школьник. Из «минусов» (скорей даже не минусы, а особенности) отмечу нестандартный межвыводной шаг платы и отсутствие дисплея для отображения информации.

P.S.
По рекомендации камрада Ksiman установил конденсаторы по 10 мкФ на выходе.

Измерил ток потребления (при напряжении 3,3 В), как видим, результат очевиден. При нагрузке 32 Ом — 17,6 мА, при 17,5 Ом — 18,6 мА. Вот это совсем другое дело!!! Ток немного менялся в зависимости от уровня громкости (в пределах 2 — 3 мА). Схему в обзоре подправил.

mysku.ru

Двухдиапазонный связной приемник • Приемная техника

Двухдиапазонный связной приемник для приема любительских радиостанций на КВ делают обычно на основе микросхем типа К174ПС1 или SA612 (и аналогах), либо собирают схему на транзисторах. Но есть относительно доступные микросхемы для бытовой радиоприемной аппаратуры, например, микросхема ТА7358 содержит каскады усилителя радиочастоты, преобразователя частоты и гетеродина.

Предлагается вариант KB-приемника на диапазоны 20 и 80 метров.

Двухдиапазонный связной приемник рассчитан на прием CW/SSB радиостанций в диапазонах 20 и 80 метров. Его отличительная особенность в том, что переключение диапазонов происходит только во входных контурах. При этом используется один общий приемный тракт, частота гетеродина которого перестраивается в пределах 8,5-9,35 МГц независимо от выбранного диапазона. При том что промежуточная частота 5 МГц, получается что при приеме диапазона 80 метров частота гетеродина выше входной на значение ПЧ, а при приеме в диапазоне 20 метров, – соответственно ниже. Поэтому, в обоих диапазонах работает один и тот же тракт ВЧ-ПЧ, а выбор диапазона зависит от настройки входного фильтра.

Сигнал от антенны поступает на два LC-полосовых фильтра, которые при выборе диапазона переключаются переключателем S1. Далее сигнал выделенного диапазона поступает на преобразователь частоты, выполненный на микросхеме А1, через её вывод 4.

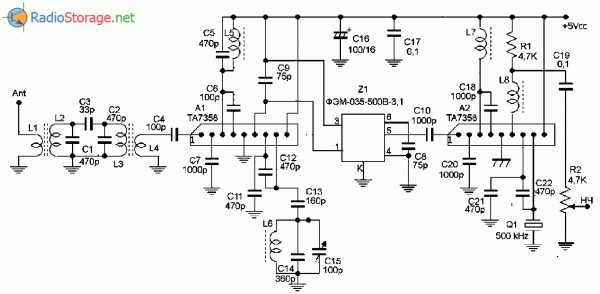

Здесь используется преобразователь частоты на микросхеме ТА7358, которая обычно применяется, так же, в качестве преобразователя частоты, в приемных трактах радиовещательных приемников.

Генератор плавного диапазона выполнен так же на А1.

В нем используются элементы схемы гетеродина ТА7358. Настройка в пределах 8,5-9,35 MHz осуществляется варикапом VD1, на который поступает управляющее напряжение с потенциометра R4. Контур ГПД выполнен на индуктивности L7. Эта единственная в схеме подстраиваемая индуктивность. Все остальные катушки -высокочастотные дроссели промышленного изготовления. На выходе преобразователя находится четырехзвенный кварцевый фильтр Q1-Q4 состоящий из резонаторов на 5 MHz. Фильтр выделяет ПЧ равную 5 MHz.

С выхода кварцевого фильтра сигнал ПЧ поступает на демодулятор, выполненный на А2. Здесь так же используется микросхема ТА7358, работающая как демодулятор. Практически её, преобразователь частоты работает как демодулятор, а гетеродин как генератор опорной частоты. Величина опорной частоты установлена кварцевым резонатором Q5. Включенная последовательно ему индуктивность L8 немного смещает частоту опорного генератора в строну от 5 MHz, что необходимо для работы демодулятора.

Продукты демодуляции выделяются на 6-м выводе А2. Конденсатор С34 представляет собой простейший ФНЧ, подавляющий высокочастотную составляющую.

Далее низкочастотный сигнал поступает на предварительный усилитель ОУ А4. Затем следует регулятор громкости R11 и усилитель мощности ЗЧ на микросхеме А5. Катушка L7 намотана на каркасе с ферритовым сердечником, от контура модуля цветности телевизора 3-УСЦТ. Она содержит 8,5 витков провода ПЭВ-0,12. Все остальные катушки данного приемника – готовые высокочастотные дроссели.

varikap.ru

СХЕМЫ ПРОСТЫХ РАДИОПРИЕМНИКОВ на CD2003GB/GP

СХЕМЫ ПРОСТЫХ РАДИОПРИЕМНИКОВ на CD2003GB/GP

 В статье, ниже рассмотрим несколько вариантов простых схем радиоприёмников на недорогой микросхеме CD2003GB/GP (ТА2003Р).

Многие радиолюбители, собирая новую конструкцию, ищут схемы попроще и с хорошими техническими характеристиками. Бывает это трудно совместить, но если постараться, то найти можно.

Микросхема CD2003GB/GP (ТА2003Р) — это однокристальный АМ/ЧМ радиоприемник с раздельными трактами, с малой обвеской дополнительных радиодеталей, имеется блок автоподстройки частоты.

Напряжение питания: 1,8 — 7В

Ток потребления: режим АМ — до 8мА, режим FM до 16,5мА.

Рабочая температура: -25 … 75С

Корпус: DIP16 или SOP16

Структурная схема и назначение выводов

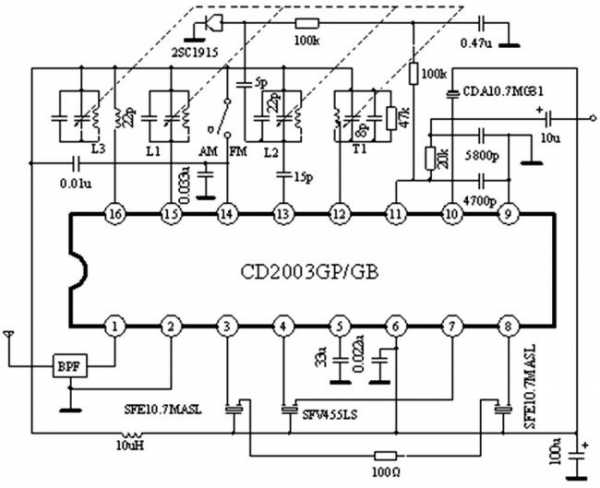

Типовая схема включения

Приемник на CD2003GP (аналог TA2003), варикапах, усилитель на TDA2822 и будильник на SC3610D.

Сигнал с антенны через конденсатор С6 поступает на базу транзистора 9018, на котором собран каскад антенного усилителя (УВЧ). С антенного усилителя сигнал поступает на первую ножку микросхемы CD2003GP на вход FM тюнера, далее сигнал замешивается с сигналом гетеродина (сигнал гетеродина через конденсатор С12 также подается на вход частотомера на плате индикации).

После смешивания сигнал поступает на фильтр промежуточной частоты (10.7 МГц) CF1 и с него поступает на вход усилителя промежуточной частоты на вывод №8 МС CD2003GP.

Далее усиленный сигнал внутри микросхемы подается в блок детектора ЧМ и получившийся сигнал низкой частоты с вывода №11 микросхемы поступает на УНЧ (усилитель низкой частоты), собранный на микросхеме TDA2822M, где усиливается и подается на динамик или наушники.

На транзисторе Q2 C8550, подключенном параллельно выключателю питания, выполнен ключ, включающий приемник по сигналу будильника от микросхемы часов IC3 SC3610D.

Power On/Off — кнопка с фиксацией, включает и выключает приемник, причем при нажатой кнопке приемник выключен, при отжатой — включен.

Когда приемник включен, индикатор отображает частоту принимаемой радиостанции, когда приемник выключен — индикатор переходит в режим отображения часов.

Al On/Off — нажатия на эту кнопку последовательно включают или выключают будильник.

Для установки времени надо выключить радио, затем нажать и удерживать кнопку TIMEset и нажимать или удерживать кнопку MINset для установки минут или кнопку HEset для установки часов. В режиме радиоприемника эти кнопки не функционируют.

Нажатие на кнопку ALdisp выводит на экран дисплея время, на которое установлен будильник.

Для установки будильника надо нажать и удерживать кнопки ALdisp и TIMEset и кнопками MINset и HEset установить время.

P.S. Данный или похожие наборы для сборки радиоприёмника можно купить на сайте алиэкспресс или ему подобным.

Простой приёмник для радиолюбительской УКВ радиостанции

Ниже представлена простая схема приёмника для радиолюбительской радиостанции УКВ диапазона (144-146 МГц), работающая на мс CD2003GB/GP (ТА2003Р).

Несмотря на ограничение производителя на максимальную рабочую частоту 110 МГц, м/с хорошо работает на частотах до 160 МГц.

Схема радиоприемника имеет ток потребления: при питании в 4,5 вольта — 35-50 мА (рекомендуемое производителем — 3 Вольта). Применение этой микросхемы заключается в том, что в отличие от остальных микросхем, она построена по схеме супергетеродина, а не прямого преобразования.

Все, что требуется для постройки приемника — тройка конденсаторов, три контура и фильтр ПЧ. Контура на входе и на выходе встроенного УВЧ, фильтр ПЧ можно использовать от негодных радиостанций и приемников.

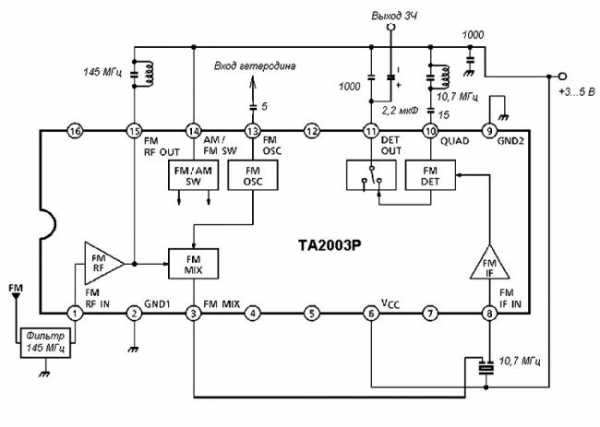

Сигнал гетеродина брался с самодельного синтезатора на диапазон 145 МГц с отвода катушки ГУНа.

Так как контур на 10,7 МГц был рассчитан на прием широковещательных станций с девиацией 50-75 кГц, а у радиолюбителей около 5кГц, заменяем контур дискриминатора на обычный кварц 10,7 МГц, зашунтировав его резистором в 1-3 кОм, чтобы немного снизить добротность.

Для УНЧ достаточно использовать три транзистора или в качестве шумоподавителя и УНЧ можно использовать схему на счетверенном ОУ К1401УД2А.

Схема приёмника на частоту от 88 до 108 МГц

Характеристики:

Диапазон принимаемых частот от 88 до 108 МГц

Чувствительность при соотношении сигнал\шум 26дБ не менее 5 мкВ

Частотный спектр ЗЧ сигнала 30…16000Гц

Напряжение питания 2…6В

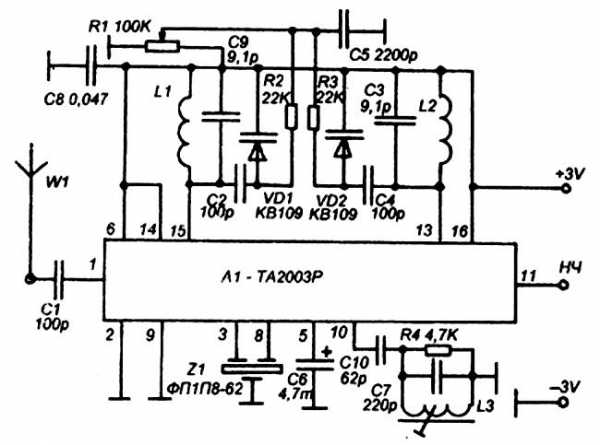

Принципиальная схема приемника на TA2003P

Входной контур отсутствует, сигнал через разделительный конденсатор С1 поступает на вход УРЧ микросхемы ТА2003Р, УРЧ резонансный, он нагружен на контур L1C9C2VD1, который перестраивается в пределах диапазона одновременно с гетеродином при помощи варикапа VD1.

Гетеродинный контур L2C3C4VD2 подключен к выводу 13 А1, он перестраивается варикапом VD2.

Перестройка по частоте принимаемого сигнала осуществляется с помощью R1, но это может быть и другой источник регулируемого напряжения от 0 до 3В.

С выхода преобразователя частоты напряжение ПЧ поступает через пъезокерамический фильтр Z1 на вход УПЧ.

В фазоздвигающей цепи частотного детектора микросхемы работает контур C7L3 настроенный на частоту ПЧ 6,5МГц. Этот контур можно заменить на кв. резонатор на такую же частоту. R4 служит для понижения добротности этого контура.

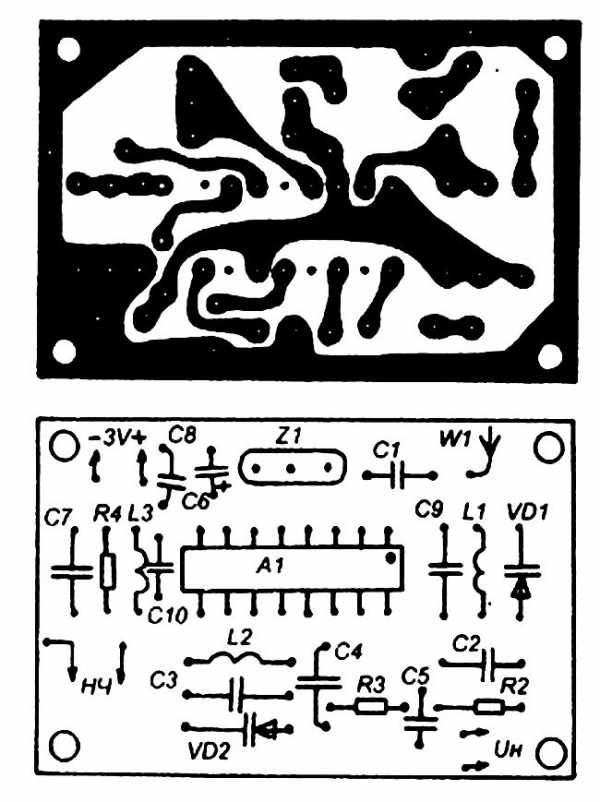

Печатная плата приёмника и расположение радиодеталей на ней

В приемнике можно использовать: Z1 — ФП1П8-62-01 (5,5МГц) или ФП1П8-62-02 (6,5МГц). L1 L2 не имеют каркасов и содержат 6 и 5 витков соответственно провода ПЭВ 0,43, их наматывают на хвостовике сверла диаметром 3 мм.

Налаживание на диапазон производится сжатием или растяжением этик катушек. L3 намотана на ферритовом стержне диаметром 2,8 мм и длиной 12 мм (стандартный подстроечник от контура МЦ или декодера ТВ 3-УСЦТ), она содержит 14 витков провода ПЭВ 0,43.

Варикапы КВ109 можно заменить на КВ104 КВ121. Микросхему ТА2003Р можно заменить без переделки платы на ТА8184Р.

Все детали смонтированы на печатной плате размерами 50*33мм.

Антенна — провод 1м.

Для радиоприемника можно применить любой УНЧ или наушники.

Настройка радиоприёмника

Подключите к радиоприемнику УМЗЧ и источник питания 3-4,5В, в динамике должно прослушиваться шипение, медленно вращая R1 попробуйте настроится на станцию. Если это не удается легонько сожмите или растяните L2, после как удалось поймать станцию, подстройте L3 путем изменения положения сердечника таким образом что бы звук был с минимальными искажениями (если необходимо подключите параллельно к С7 конденсатор на 20-50пФ).

После этого изменяя индуктивность L2 настройте гетеродинный контур так чтобы радиоприемник охватывал весь диапазон от 88 до 108 МГц. Далее настройте приемник на самую слабую станцию и настройке катушку L1 так, чтобы достичь максимальной сигнала принимаемой станции. После чего зафиксируйте все индуктивности эпоксидным клеем.

Литература: Datasheet МС CD2003GB/GP , «РК» 2001-2. Андреев С.

П О П У Л Я Р Н О Е:

— н а в и г а т о р —

Популярность: 7 680 просм.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

www.mastervintik.ru

5 лучших AV-ресиверов — Рейтинг 2019 (топ 5)

Когда-то давно ресивером называли обычные радиоприемники. По крайней мере, так было на Западе. Но постепенно технологии совершенствовались. Радио уже никого не удивляет, в связи с чем ресиверами стали считаться совсем другие устройства. Такие приборы получают аудио- и видеосигнал с других подключенных к ним устройств, выводя их затем на выбранную пользователем акустику. Главная задача AV-ресивера — увеличить мощность сигнала, если такая необходимость присутствует. Отчасти именно поэтому некоторые люди называют подобное устройство усилителем, хотя на самом деле такое название имеют совсем другие приборы, отличие которых заключается в отсутствии тюнера.

AV-ресивер какой фирмы выбрать

В первую очередь подобный девайс занимается обработкой звука. Картинка же им во многих случаях передается на телевизор или проектор без каких-либо изменений.

В связи с этим не стоит удивляться тому, что массовым выпуском AV-ресиверов заняты в основном компании, знакомые нам по аудиотехнике. При выборе прибора не стоит ориентироваться на китайские продукты — они здорово портят впечатление от собранного домашнего кинотеатра. Лучше обратить внимание на следующие бренды (указываются в алфавитном порядке):

1. Cambridge Audio.

2. Denon.

3. Marantz.

4. Onkyo.

5. Pioneer.

6. Rotel.

7. Sony.

8. Vincent.

9. Yamaha.

Необходимо заметить, что некоторые из указанных компаний имеют доступ к особым технологиям, которые раньше не были специфическими для домашних кинотеатров. Например, Sony внедряет в свои AV-ресиверы поддержку беспроводных сетей. Современные технологии внедряет в свои продукты и японская компания Yamaha, которая также создаёт музыкальные инструменты.

Рекомендации:

Лучшие AV-ресиверы

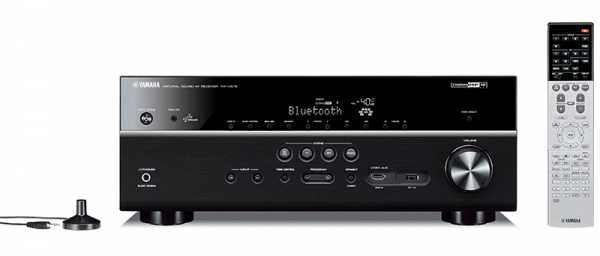

Yamaha RX-V679

Этот прибор позволяет вывести звук на акустическую систему формата 7.2. На каждый канал отправится сигнал мощностью 150 Вт. Сам же ресивер потребляет 590 Вт электроэнергии, если заставить его работать на полную катушку. В состав устройства входит ставший уже традиционным 24-битный центральный аудиопроцессор, частота дискретизации которого составляет 192 кГц. Имеется здесь и цифровой процессор (DSP).

На прилавки магазинов поступили два варианта Yamaha RX-V679. Отличаются они только цветом корпуса: он может быть черным и серебристым. Как и положено, ресивер располагает огромным количеством разъемов. Одних только HDMI-входов здесь пять штук! Также покупатель может найти четыре композитных, два компонентных, два коаксиальных, четыре линейных и два оптических входа.

Всё это позволяет подсоединить к ресиверу blu-ray плеер, три игровых консоли, видеокамеру и множество других устройств. Список выходов здесь меньше, но оно и понятно — вряд ли вы захотите подключить что-то большее, нежели телевизор и акустику.

Достоинства:

• Очень большое число входов и выходов;
• Возможность подключения интернет-кабеля;
• ИК-датчик является внешним;
• Имеется порт USB;
• Винтовые и пружинные разъемы для акустической системы;
• Поддержка беспроводных средств передачи данных;
• Имеется функция интернет-радио;
• Множество декодеров из серий Dolby и DTS;
• Приличная мощность с низким коэффициентом гармоник;
• Можно подключить девятиканальную акустику.

Недостатки:

• Высокая стоимость;
• Не читает формат .cue;
• Ручная калибровка вызывает определенные сложности.



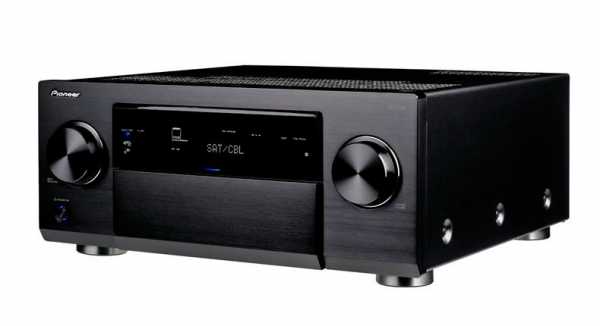

Pioneer SC-LX58

Один из самых дорогих AV-ресиверов среди продающихся в России. Объясняется это его очень высокой мощностью. К прибору можно подключить акустическую систему, состоящую из девяти колонок и двух сабвуферов. А это уже не домашний, а полноценный кинотеатр! На каждый из каналов отправляется сигнал мощностью 240 Вт.

Ресивер Pioneer SC-LX58 может работать самостоятельно, не полагаясь на другие источники звука. Для этого сюда внедрены функция интернет-радио и беспроводной модуль Wi-Fi. Также на корпусе можно обнаружить USB-порт, к которому подключается флэшка.

К AV-ресиверу можно подсоединить игровую консоль, blu-ray плеер, CD-проигрыватель и многие другие стационарные устройства — разъемов точно хватит. Также производитель догадался добавить поддержку Bluetooth и AirPlay. С помощью этих технологий осуществляется прием звука со смартфонов и планшетов.

Конечно же, не обошлось здесь без радиомодуля, понимающего частоты AM и FM. Но это можно сказать практически обо всех ресиверах, ведь их история начиналась именно с радио. В продаже можно найти прибор с серебристым и черным корпусом.

Достоинства:

• Возможность использования 11-канальной акустической системы;
• Практически максимальная мощность;
• Два цифровых процессора от Texas Instruments;
• Огромное число разъемов на задней стенке;
• Внешний ИК-датчик в комплекте;
• Выход в интернет по кабелю и через Wi-Fi;
• Большое количество декодеров DTS и Dolby;
• Практически максимальное число настроек;
• Хорошо реализованное взаимодействие с техникой Apple.

Недостатки:

• Коэффициент гармоник нельзя назвать самым низким;
• Не совсем понятная инструкция;
• Астрономический ценник;
• Иногда могут наблюдаться проблемы с ПО.



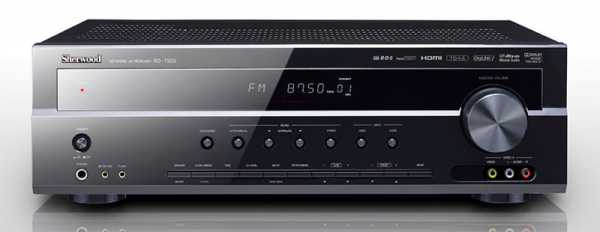

Sherwood RD-7505

Если ваш бюджет ограничен, то можно рассмотреть покупку Sherwood RD-7505. Этот красавец без труда справляется с передачей сигнала на акустику формата 7.1. При этом каждый канал получит звук мощностью 110 Вт.

Управлять AV-ресивером нужно при помощи комплектного пульта ДУ. Для базовых настроек можно использовать кнопки, находящиеся под дисплеем, и достаточно круглый регулятор. Корпус устройства окрашен в черный цвет, других вариантов нет.

Прибор располагает большим числом декодеров DTS и Dolby, пусть и не максимальным. Также здесь присутствует встроенный радиоприемник, который может запомнить до 30 станций. Бюджетность продукта выдаёт задняя стенка. На ней располагается не самое большое число разъемов.

Среди входов имеются только три HDMI-разъема. Это вызывает некоторую грусть. Выходов у ресивера больше, среди них можно обнаружить даже 6,3-миллиметровый разъем для наушников. Что касается аудиовыходов, предназначенных для подсоединения акустической системы, то они являются винтовыми.

Достоинства:

• Относительно высокая мощность;
• Можно купить по вменяемой цене;
• Симпатичный дизайн;
• Регулярно используемые разъемы вынесены на переднюю панель;
• Вес не превышает 9,2 кг;
• Число выходов аудио и видео должно устроить многих покупателей;
• Справляется с акустикой формата 7.1.

Недостатки:

• Нет USB-порта;
• Отсутствует интернет-радио;
• Нельзя подключить смартфон беспроводным методом;
• Число входов крайне невелико.



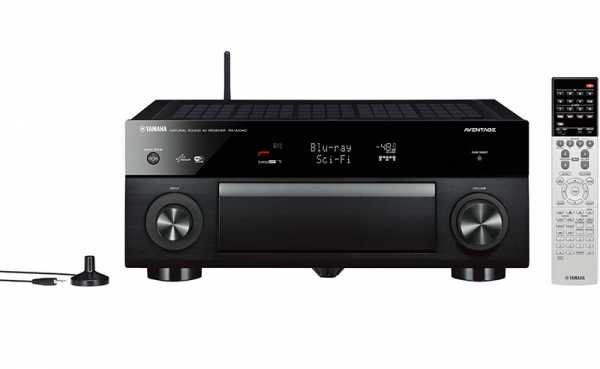

Yamaha RX-A1040

Достаточно дорогостоящий продукт от производителя музыкальных инструментов и мотоциклов. Может иметь серебристый или черный цвет корпуса. В максимальном режиме использования потребляет 420 Вт электроэнергии.

В состав AV-ресивера входит качественный радиоприемник, у которого соотношение сигнала к шуму в режиме FM не превышает 70 дБ. Также в прибор можно вставить USB-флэшку, чтобы воспроизвести музыку именно с неё.

Изделие Yamaha наделено поддержкой беспроводных технологий Wi-Fi, AirPlay и DLNA. Первая служит для прослушивания интернет-радио, вторая помогает подключить технику Apple, а третья помогает воспроизвести медиаконтент с располагающегося неподалеку компьютера. Вывести звук при помощи данного AV-ресивера можно на акустику формата 7.2.

Мощность сигнала при этом варьируется от 165 до 110 Вт, в зависимости от типа канала. Отдельной особенностью данной модели является наличие качественного фонокорректора, отлично справляющегося со своей задачей. Всё в порядке здесь и с числом разъемов — одних только HDMI-входов насчитывается семь штук!

Достоинства:

• Практически максимально возможное число разъемов;
• Красивый внешний вид;
• Присутствуют все декодеры DTS и Dolby, включая самые новые;
• Имеется функция интернет-радио;
• Наличие нескольких беспроводных модулей и разъема RJ-45;
• Можно подсоединить девятиканальную акустику;
• На корпусе присутствует USB-порт;
• Высококачественные ЦАП и цифровой процессор;
• Применяется внешний ИК-датчик;
• Высокая мощность с низким коэффициентом гармоник.

Недостатки:

• Далеко не всем по карману;
• Нет модуля Bluetooth;
• Не очень удобный пульт ДУ.



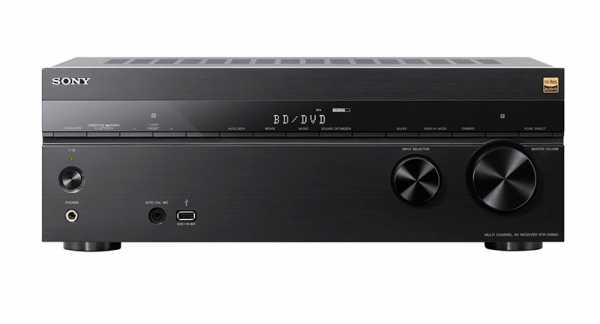

Sony STR-DN860

Создание AV-ресиверов — не основная специализация компании Sony. Однако даже такие продукты у японцев получаются весьма неплохими, пусть и не идеальными. Например, Sony STR-DN860 поставляется в элегантном черном корпусе и его при желании можно настроить без пульта ДУ. При этом многочисленные кнопки никак не влияют на дизайн, так как они получились узкими и едва заметными.

Рассчитан ресивер на подключение к акустике формата 7.2. Мощность на канал составляет 110 Вт, что является оптимальным параметром для прибора с таким ценником. К слову говоря, тыловые, центральные и центральные тыловые каналы получают сигнал, мощность которого повышена до 150 Вт.

Помимо радиотюнера здесь присутствуют и другие возможности воспроизведения контента. Например, можно воспользоваться функцией интернет-радио — подключаться к глобальной паутине следует либо через кабель, либо через Wi-Fi.

Также в число поддерживаемых беспроводных стандартов входит AirPlay, который знаком многим владельцам «яблочной» техники. Число разъемов здесь нельзя назвать рекордным, но и никакого недостатка в них не чувствуется. Словом, это отличный продукт от японской компании, который точно стоит своих денег.

Достоинства:

• Поддерживаются MHL 3.0 и NFC;
• Большое число всевозможных разъемов;
• Можно подключить USB-накопитель;
• Разрешается слушать интернет-радио;
• Большое количество декодеров;
• Поддерживаются несколько беспроводных стандартов;
• Очень хорошие ЦАП и цифровой процессор;
• Красивый дизайн.

Недостатки:

• Радио работает только с диапазоном FM;
• Ценник нельзя назвать низким;
• Отсутствует поддержка Bluetooth;
• ИК-датчик не является внешним;
• Скудный эквалайзер.



Какой AV-ресивер купить

В этой статье мы рассказали о пятерке лучших AV-ресиверов. Все они собирают на просторах рунета положительные отзывы. И все они удивительно похожи друг на друга. Хотя имеются и отличия:

1. Например, на Sony STR-DN860 следует обратить внимание тем, у кого есть телевизор от той же фирмы. В таком случае вы сможете запретить ресиверу отключаться вместе с телевизором, если управление прибором происходит через HDMI-кабель.

2. Примерно тех же денег стоит Yamaha RX-V679. Звучит этот прибор чуть лучше, хотя заметит это только истинный меломан. В остальном же он очень похож на продукт конкурента.

3. Самым мощным среди рассмотренных сегодня устройств является Pioneer SC-LX58. Покупать этот AV-ресивер рекомендуется только в том случае, если вы хотите разместить домашний кинотеатр в огромном помещении.

4. В остальных же случаях вас вполне устроят Sherwood RD-7505 (мощность 110 Вт на канал) и Yamaha RX-A1040 (165 Вт на канал). При этом продукт от Yamaha способен порадовать отличным фонокорректором и возможностью подключить два сабвуфера.

Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru
