КЛЛ лампы – устройство, принцип работы и рекомендации при выборе

Ни для кого не секрет, что люминесцентные лампы давно и прочно вошли в нашу жизнь, и это естественно, ведь экономия их, по сравнению с лампами накаливания, составляет до 85%. Единственное, что мешало их внедрению в квартиры повсеместно – это их габариты. Ведь не всегда удобно размещать светильники таких размеров, хотя в домах они и раньше присутствовали, правда, реже, чем в офисных зданиях и производственных цехах.

И вот в конце 80-х годов прошлого столетия на прилавках стали появляться энергосберегающие лампы, которые очень быстро завоевали популярность. И даже несмотря на более высокую цену, чем у ламп накаливания, спрос на них и сейчас довольно высок. Так что же это за энергосберегающие лампы?

Как известно, их настоящее название – КЛЛ, т. е. компактные люминесцентные лампы, а значит, и потребление ими электроэнергии должно быть на уровне ЛДС. Действительно, так и есть. При намного более низких энергозатратах сила светового потока их не теряется, а цветовая гамма температур довольно обширна.

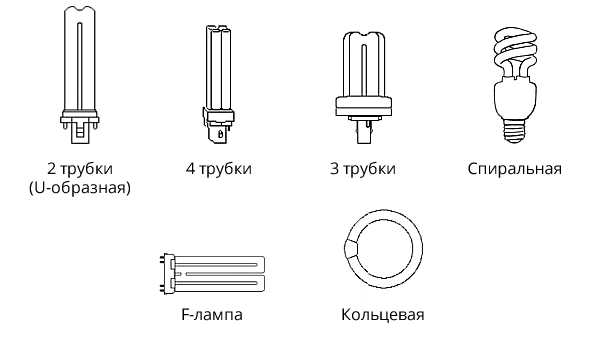

Различные формы трубок КЛЛ

Так что же представляет собой подобная энергосберегающая лампа? Попробуем разобраться.

Устройство КЛЛ

Колба этих световых приборов устроена точно так же, как и у обычных люминесцентных. При прохождении высокого напряжения между электродами происходит воспламенение паров ртути, в результате чего возникает ультрафиолетовое свечение. Т. к. трубка изнутри покрыта специальным веществом – люминофором, то ультрафиолетовые лучи не достигают глаз человека, а преобразовываются в видимое нами свечение. В результате изменения производителем состава люминофора КЛЛ приобретает различную цветовую температуру.

Единственное отличие ЛДС от энергосберегающей – это как раз состав этого вещества, за счет чего и появилась возможность компактного исполнения лампы.

Устройство КЛЛ

Вместо привычного ПРА люминесцентной лампы энергосберегающая получила очень компактный электронный пускорегулирующий аппарат (ЭПРА), который и позволил вырабатывать более ровное свечение. По этой же причине у КЛЛ отсутствует и гудение, которое исходило от работающей ЛДС.

Часто возникающие проблемы в работе компактной люминесцентной лампы?

Конечно, хотя энергосберегающие лампы и более высокотехнологичны, но ряд проблем при их использовании все же присутствует:

• Подобные осветительные приборы не очень хорошо себя показали при установке выключателя с встроенной подсветкой. Возможны произвольные включения, что, естественно, сокращает срок службы лампы. Но решается такая проблема очень просто. Достаточно просто выключить подсветку из схемы прерывателя.
• Такие приборы нежелательно подключать через всевозможные датчики и реле, реагирующие на движение, шум или свет, равно как и включающие подобную лампу по времени. Это тоже приведет к сокращению долговечности. Также нельзя с ними использовать и обычные диммеры. Все дело в том, что после выключения ей необходимо не менее 2–3 минут до следующего включения. В противном случае неминуем быстрый выход прибора из строя.
• Не переносят такие лампы и высокую влажность, потому что электронный пускорегулирующий аппарат не имеет никакой защиты от сырости.
• При понижении температуры менее -25 градусов Цельсия ЭПРА просто перестает работать, его мощности не хватает на пробой переохлажденных паров ртути или амальгамы.
• Хотя теплоотдача компактных люминесцентных ламп значительно ниже, чем тот же параметр у ламп накаливания, все-таки необходима хорошая вентиляция в светильнике. Если же плафон «глухой», то неминуем перегрев и выход из строя.
• К тому же проблему составляет и ртуть, находящаяся в колбе подобных приборов. При повреждении трубки она, естественно, попадает в воздух, а далее и в организм человека. Конечно, концентрация ее значительно меньше, чем в обычных люминесцентных лампах, однако вред такое количество также нанесет.
• У более восприимчивых людей возможно развитие различных заболеваний при очень длительном нахождении под излучением подобных ламп.
• Имеется, пусть и небольшая, пульсация свечения КЛЛ. Хотя электронный пускорегулирующий аппарат и снизил ее, полностью эта проблема так и не решилась.

В общем, для окупаемости подобных осветительных приборов подобные негативные факторы по возможности необходимо исключить.

Различия между КЛЛ

Между собой компактные энергосберегающие лампы могут различаться по многим параметрам, таким как:

• цоколь;
• мощность;
• цветовая температура;
• индекс цветопередачи;
• наличие встроенного или внешнего ЭПРА (а иногда и ПРА).

Все эти данные можно найти в маркировке таких световых приборов, и на них стоит остановиться поподробнее.

Различия цоколей компактных люминесцентных ламп

Цоколь

По этому параметру различают очень много подобных световых приборов. Самыми распространенными, конечно же, являются резьбовые. Они маркируются как «E» с цифровым дополнением 14, 27 или 40.

Е40 применяют в основном в промышленном освещении, диаметр резьбы подобного цоколя составляет 40 мм. Такая же резьба применена в лампах ДРЛ и ДНАТ.

Е27 – самый распространенный среди резьбовых. Это лампа под обычный патрон на 27 мм, который установлен в большинстве люстр и светильников.

Ну и самый маленький цоколь Е14 – «миньон». Такие осветительные приборы устанавливаются в небольшие люстры и бра, которые встречаются гораздо реже Е27.

Существуют также и штырьковые цоколи, лампы с которыми чаще всего работают с внешним ЭПРА (либо ПРА). Область применения их в основном в настольных светильниках или потолочных осветительных приборах.

Мощность

По этому параметру различия такие же, как и у ламп накаливания, с той лишь разницей, что показатели его у КЛЛ значительно ниже. Различия по мощности ЛН и энергосберегающих можно увидеть в таблице ниже.

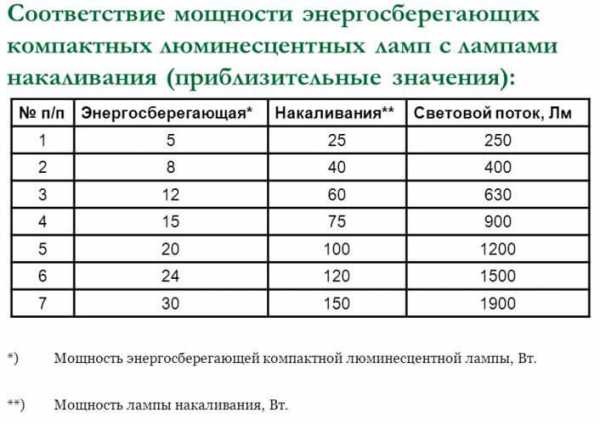

Различия по мощности между КЛЛ и лампой накаливания

Как можно убедиться, потребление электроэнергии компактными люминесцентными лампами значительно ниже, чем лампами накаливания при той же силе светового потока.

Цветовая температура

КЛЛ, в отличие от своего предшественника с нитью накала, может иметь различную температуру цвета, что также является большим преимуществом. Ведь разным людям нравятся различные оттенки освещения.

Температура цвета компактных люминесцентных ламп измеряется в кельвинах и обозначается буквой «К». У КЛЛ она может быть:

• От 2 700 К до 3 300 К – оттенок теплого, мягкого желтого цвета, который наиболее приближен к свечению ЛН. Обычно применяется в кухнях и спальнях.
• От 4 200 К до 5 400 К – обычный белый. Область применения обширна, но наиболее подходит для прихожей.
• От 6 000 К до 6 500 К – холодный белый, с синеватым оттенком. Наиболее подходит для офиса или рабочего кабинета.
•  25 000 К – сиреневый цвет, который подойдет для рекламных вывесок.

Существуют и другие цвета, такие как зеленый или красный, но подобные компактные люминесцентные лампы в быту практически не применяются. Цвет создается путем изменения состава люминофора.

Цветовая температура КЛЛ

Индекс цветопередачи

По этому параметру характеризуется соответствие естественности цвета энергосберегающей лампы с эталоном, максимально приближенным к солнечному. Наибольшее значение – 100 Rа. За наименьшее же принято значение в 0 Rа, что соответствует абсолютно черному. Чем выше данный параметр, тем меньше искажаются цвета предметов, на которые падает свет от лампочки.

У компактных люминесцентных ламп данный показатель в диапазоне 60–98 Ra.

Как можно понять, выбор КЛЛ – дело непростое, и делать его нужно в зависимости от предпочтений, а потому советы здесь не слишком помогут.

Ну а теперь, суммируя всю информацию, необходимо подвести итог по всем достоинствам и недостаткам подобных приборов освещения.

Достоинства и недостатки

Достоинства:

• Высокая сила светового потока. При одинаковом потреблении мощности яркость КЛЛ в 5 раз выше ЛН.
• Экономичность до 80–85%. Это обусловлено более высоким коэффициентом полезного действия компактной люминесцентной лампы. В то время как у приборов с нитью накала до 95% уходит на нагрев, КЛЛ теряет всего 15%.
• Значительно большая долговечность, которая составляет от 6 до 12 тыс. часов при условии соблюдения определенных правил использования.
• Меньшая теплоотдача, а следовательно, возможность монтажа в светильники с ограниченной номинальной температурой.
• Излучение освещения по всей поверхности трубки. Свет, излучаемый компактной люминесцентной лампой, идет более равномерно и мягко.

Недостатки:

• Подобные приборы освещения не переносят кратковременных циклов «включение-выключение». Требуется интервал в 2–3 мин.
• Для розжига нужно около секунды. В энергосберегающих лампах с содержанием амальгамы полное свечение достигается по прошествии 9–14 мин.
• У ламп, люминофор которых содержит редкоземельные составляющие, очень глубокая пульсация, что плохо отражается на самочувствии.
• Заметное мерцание и шум при работе в лампах с внешним ПРА.
• При отсутствии подачи напряжения возможны резкие вспышки, особенно если подключение выключателя неправильное, и он разрывает не фазный, а нулевой провод, либо имеет подсветку.

Несколько советов

1. При приобретении необходимо выбирать проверенный бренд и покупать компактные люминесцентные лампы только в специализированных магазинах электротехники. Не стоит экономить при этом, иначе лампы быстро выйдут из строя, и из этого ничего, кроме убытка, не получится.
2. В разных комнатах должны быть разные световые приборы, т. к. и сила светового потока в отдельных помещениях должна быть различной.
3. При приобретении важно учесть размер, подойдет ли лампа под требуемый светильник.
4. Не нужно разом покупать лампочки на всю квартиру. Лучше взять 2–3 с разной цветовой температурой, а уже после определиться, что наиболее подходит.
5. Во всех комнатах и помещениях энергосберегающие лампы не нужны. К примеру, в кладовой, где освещение зажигается на 10 минут в сутки, никакой экономии от установки подобного светового прибора не получится.
6. Необходимо соблюдать правила эксплуатации, и тогда КЛЛ прослужит свой положенный срок, сэкономив семейный бюджет.

lampagid.ru

что такое энергосберегающие КЛЛ для светильника, технические характеристики (тип, вес, цоколь)

Время на чтение: 3 минуты

АА

КЛЛ – компактные люминесцентные лампы с минимальными энергозатратами. Они имеют обширную гамму цветовых температур. Это отличная замена простым лампам накаливания.

Что такое КЛЛ

В большинстве случаев компактная люминесцентная лампа имеет форму колбы, поэтому она отлично подойдёт даже для небольших светильников.

В таких изделиях присутствует встроенный электронный дроссель.

Иногда КПЛ называют энергосберегающими лампами. Однако, такое определение будет не совсем верным, так как энергосберегающие изделия могут функционировать и на других физических принципах.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

ВАЖНО! Такие лампы имеют высокую светоотдачу, что позволяет экономить электроэнергию.

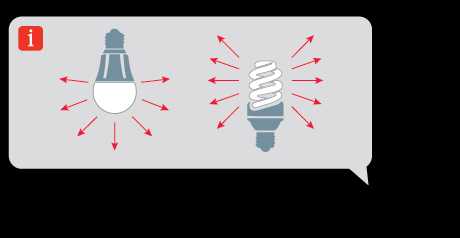

КЛЛ – это неточечный светильник, они излучают свет всей поверхностью стеклянной колбы. Нагрев корпуса у такого изделия значительно ниже, чем у простых ламп накаливания.

Технические характеристики

Существует большое количество видов КЛЛ, каждый из них имеет свои особенные технические особенности. Размер блока электронной ПРА напрямую зависит от вида подключения. Наиболее востребованы лампы с резьбовым цоколем. Блок электронной ПРА отличается наличием усреднённых одинаковых размеров для соответствующего диаметра цоколя.

Сама колба может быть спиралевидной и U-образной. Такая форма имеет функциональное значение, так как такая форма позволяет поместить лампу даже в небольшой светильник.

Устройство

Устройство компактной люминесцентной лампы предполагает наличие трёх основных составляющих:

• колба;
• встроенный баланс;
• цоколь.

Колба изготавливается из стекла и покрывается со внутренней стороны при помощи люминоформа. Такое покрытие необходимо для превращения ультрафиолета, что вырабатывает лампа в свет, который будет виден глазу человека. Внутри колбы присутствуют вольфрамовые электроды, которые покрыты барием, стронцием и кальцием. Ёмкость заполняется небольшим количеством инертного газа.

КЛЛ не подключается непосредственно в сеть. Это объясняется тем, что для формирования электрической дуги, в лампе требуется напряжение в 1000 В. Во время работы ток в лампе увеличивается, если его уменьшить, то устройство быстро выйдет из строя.
Электронный баланс регулирует мощность тока и зажигание нити накаливания. Цоколь может быть резьбовым и штыковым.

Принцип работы

По принципу работы КЛЛ практически ничем не отличается от простой люминесцентной лампы.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

СПРАВКА! В колбе присутствуют пары ртути и нити накала.

Во время работы внутри колбы возникает электрический заряд, который излучает ультрафиолет. Лампочка запускается электронным ПРА, который располагается в пластмассовом корпусе изделия.

Форма колбы

Компактная люминесцентная лампа может иметь U-подобную или спиралевидную колбу. Первый вид можно разделить на подвиды в зависимости от количества дуг – от 1 до 6 шт.

Во втором виде можно выделить спиралевидные и полуспиралевидные.
В магазинах электротоваров можно встретить в другие формы. Например, это может быть классическая колба или же свеча. Выбор формы зависит от личных предпочтений и типа светильника.

Типы цоколя

Чаще всего встречается резьбовой цоколь. Он маркируется как “Е”, при этом могут присутствовать цифровые дополнения. Цоколь Е40 предназначен для промышленного освещения, так как его диаметр составляет 40 мм. Е27 – самый распространённый вид среди резьбовых цоколей. Он подходит практически для всех люстр и светильников. Существует также маленький цоколь с диаметром в 14 мм. Он предназначен для бра и маленьких люстр.
Второй вид – штыковой цоколь. Используется для ламп, что работают с внешним ПРА. Такие изделия предназначены для настольных светильников и осветительных приборов для потолка.

Мощность

В сравнении с лампами накаливания КЛЛ имеет меньшую мощность, при этом сила светового потока одинаковая. Самая распространенная мощность – 5,9,11, 15 и 24 ватта. Изделия с большей мощностью практически не используются в бытовых осветительных приборах.
Люминесцентные лампы с мощностью в 11 Вт используются в точечных светильниках. Они могут светить около 10 тыс. часов при напряжении в 220 вольт.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

ВАЖНО. В качестве замены лампам накаливания, используются энергосберегающие с мощностью в 20 вт.

У ламп с мощностью в 36 Вт высокие показатели яркости и цветовой температуры, поэтому они не используются в быту, так как такой свет неприятен человеческому глазу. КЛЛ с мощностью в 65 и 80 Вт применяются в промышленном освещении.

Маркировка и цветовая температура

На упаковке каждого изделия указывается код из трёх цифр. В нём зашифрована информация касательно качества света. Первая цифра указывает на индекс цветопередачи. Чем он выше, тем лучше цветопередача. Вторая и третья цифры – цветовая температура лампы.
В отличие от нити накала КЛЛ может иметь разную температуру цвета. Она измеряется в кельвинах. Существуют следующие разновидности:

• 2700 – 3 300 К – приятный мягкий желтый цвет, чаще всего используется для кухни и спальни;
• 4 200 – 5 400 К- простой белый свет, лучше всего подходит для прихожей;
• 6 000 – 6 500 К – холодный белый свет с легким синим оттенком, подойдет для кабинета и офиса;
• 25 000 К – сиреневый свет, используется для подсветки рекламных вывесок.

Существуют также красные и зелёные люминесцентные цвета, но они практически не используются. Изменение цвета происходит за счёт изменения состав люминофора.

Срок службы

В среднем службы компактной люминесцентной лампы около 10 тыс. часов. Некоторые производители указывают срок службы до 15 тыс. часов.
Он может уменьшиться из-за нестабильности напряжения в сети. Негативное воздействие оказывает частые включения и выключения, а также высокая или низкая температура воздуха.

Вес

Вес КЛЛ варьируется от 125 до 150 гр. Точный вес зависит от типа лампы.
Компактные люминесцентные лампы позволяют экономить электроэнергию, при этом не жертвуя уровнем освещённости. Такие изделия имеют длительный срок эксплуатации. Главное их преимущество — наличие разных цветовых температур.

Рейтинг автора

Автор статьи

Доцент кафедры энергетики. Автор статей по осветительным приборам.

Написано статей

Предыдущая

ЛюминесцентныеПошаговая инструкция по замене люминесцентной лампы

Следующая

ЛюминесцентныеПринцип работы и схемы балласта для люминесцентных ламп

osvescheniepro.com

Тип лампы клл это что

КЛЛ: компактная люминесцентная лампа 28.06.2017 Ни для кого не секрет, что люминесцентные лампы давно и прочно вошли в нашу жизнь, и это естественно, ведь экономия их, по сравнению с лампами накаливания, составляет до 85%. Единственное, что мешало их внедрению в квартиры повсеместно – это их габариты. Ведь не всегда удобно размещать светильники таких размеров, хотя в домах они и раньше присутствовали, правда, реже, чем в офисных зданиях и производственных цехах. И вот в конце 80-х годов прошлого столетия на прилавках стали появляться энергосберегающие лампы, которые очень быстро завоевали популярность. И даже несмотря на более высокую цену, чем у ламп накаливания, спрос на них и сейчас довольно высок. Так что же это за энергосберегающие лампы? Как известно, их настоящее название – КЛЛ, т. е. компактные люминесцентные лампы, а значит, и потребление ими электроэнергии должно быть на уровне ЛДС. Действительно, так и есть. При намного более низких энергозатратах сила светового потока их не теряется, а цветовая гамма температур довольно обширна. Различные формы трубок КЛЛ Так что же представляет собой подобная энергосберегающая лампа? Попробуем разобраться. Устройство КЛЛ Колба этих световых приборов устроена точно так же, как и у обычных люминесцентных. При прохождении высокого напряжения между электродами происходит воспламенение паров ртути, в результате чего возникает ультрафиолетовое свечение. Т. к. трубка изнутри покрыта специальным веществом – люминофором, то ультрафиолетовые лучи не достигают глаз человека, а преобразовываются в видимое нами свечение. В результате изменения производителем состава люминофора КЛЛ приобретает различную цветовую температуру. Единственное отличие ЛДС от энергосберегающей – это как раз состав этого вещества, за счет чего и появилась возможность компактного исполнения лампы. Вместо привычного ПРА люминесцентной лампы энергосберегающая получила очень компактный электронный пускорегулирующий аппарат (ЭПРА), который и позволил вырабатывать более ровное свечение. По этой же причине у КЛЛ отсутствует и гудение, которое исходило от работающей ЛДС. Часто возникающие проблемы в работе компактной люминесцентной лампы? Конечно, хотя энергосберегающие лампы и более высокотехнологичны, но ряд проблем при их использовании все же присутствует: Подобные осветительные приборы не очень хорошо себя показали при установке выключателя с встроенной подсветкой. Возможны произвольные включения, что, естественно, сокращает срок службы лампы. Но решается такая проблема очень просто. Достаточно просто выключить подсветку из схемы прерывателя. Такие приборы нежелательно подключать через всевозможные датчики и реле, реагирующие на движение, шум или свет, равно как и включающие подобную лампу по времени. Это тоже приведет к сокращению долговечности. Также нельзя с ними использовать и обычные диммеры. Все дело в том, что после выключения ей необходимо не менее 2–3 минут до следующего включения. В противном случае неминуем быстрый выход прибора из строя. Не переносят такие лампы и высокую влажность, потому что электронный пускорегулирующий аппарат не имеет никакой защиты от сырости. При понижении температуры менее -25 градусов Цельсия ЭПРА просто перестает работать, его мощности не хватает на пробой переохлажденных паров ртути или амальгамы. Хотя теплоотдача компактных люминесцентных ламп значительно ниже, чем тот же параметр у ламп накаливания, все-таки необходима хорошая вентиляция в светильнике. Если же плафон «глухой», то неминуем перегрев и выход из строя. К тому же проблему составляет и ртуть, находящаяся в колбе подобных приборов. При повреждении трубки она, естественно, попадает в воздух, а далее и в организм человека. Конечно, концентрация ее значительно меньше, чем в обычных люминесцентных лампах, однако вред такое количество также нанесет. У более восприимчивых людей возможно развитие различных заболеваний при очень длительном нахождении под излучением подобных ламп. Имеется, пусть и небольшая, пульсация свечения КЛЛ. Хотя электронный пускорегулирующий аппарат и снизил ее, полностью эта проблема так и не решилась. В общем, для окупаемости подобных осветительных приборов подобные негативные факторы по возможности необходимо исключить. Различия между КЛЛ Между собой компактные энергосберегающие лампы могут различаться по многим параметрам, таким как: цоколь; мощность; цветовая температура; индекс цветопередачи; наличие встроенного или внешнего ЭПРА (а иногда и ПРА). Все эти данные можно найти в маркировке таких световых приборов, и на них стоит остановиться поподробнее. Различия цоколей компактных люминесцентных ламп Цоколь По этому параметру различают очень много подобных световых приборов. Самыми распространенными, конечно же, являются резьбовые. Они маркируются как «E» с цифровым дополнением 14, 27 или 40. Е40 применяют в основном в промышленном освещении, диаметр резьбы подобного цоколя составляет 40 мм. Такая же резьба применена в лампах ДРЛ и ДНАТ. Е27 – самый распространенный среди резьбовых. Это лампа под обычный патрон на 27 мм, который установлен в большинстве люстр и светильников. Ну и самый маленький цоколь Е14 – «миньон». Такие осветительные приборы устанавливаются в небольшие люстры и бра, которые встречаются гораздо реже Е27. Существуют также и штырьковые цоколи, лампы с которыми чаще всего работают с внешним ЭПРА (либо ПРА). Область применения их в основном в настольных светильниках или потолочных осветительных приборах. Мощность По этому параметру различия такие же, как и у ламп накаливания, с той лишь разницей, что показатели его у КЛЛ значительно ниже. Различия по мощности ЛН и энергосберегающих можно увидеть в таблице ниже. Различия по мощности между КЛЛ и лампой накаливания Как можно убедиться, потребление электроэнергии компактными люминесцентными лампами значительно ниже, чем лампами накаливания при той же силе светового потока. Цветовая температура КЛЛ, в отличие от своего предшественника с нитью накала, может иметь различную температуру цвета, что также является большим преимуществом. Ведь разным людям нравятся различные оттенки освещения. Температура цвета компактных люминесцентных ламп измеряется в кельвинах и обозначается буквой «К». У КЛЛ она может быть: От 2 700 К до 3 300 К – оттенок теплого, мягкого желтого цвета, который наиболее приближен к свечению ЛН. Обычно применяется в кухнях и спальнях. От 4 200 К до 5 400 К – обычный белый. Область применения обширна, но наиболее подходит для прихожей. От 6 000 К до 6 500 К – холодный белый, с синеватым оттенком. Наиболее подходит для офиса или рабочего кабинета.  25 000 К – сиреневый цвет, который подойдет для рекламных вывесок. Существуют и другие цвета, такие как зеленый или красный, но подобные компактные люминесцентные лампы в быту практически не применяются. Цвет создается путем изменения состава люминофора. Индекс цветопередачи По этому параметру характеризуется соответствие естественности цвета энергосберегающей лампы с эталоном, максимально приближенным к солнечному. Наибольшее значение – 100 Rа. За наименьшее же принято значение в 0 Rа, что соответствует абсолютно черному. Чем выше данный параметр, тем меньше искажаются цвета предметов, на которые падает свет от лампочки. У компактных люминесцентных ламп данный показатель в диапазоне 60–98 Ra. Как можно понять, выбор КЛЛ – дело непростое, и делать его нужно в зависимости от предпочтений, а потому советы здесь не слишком помогут. Ну а теперь, суммируя всю информацию, необходимо подвести итог по всем достоинствам и недостаткам подобных приборов освещения. Достоинства и недостатки Достоинства: Высокая сила светового потока. При одинаковом потреблении мощности яркость КЛЛ в 5 раз выше ЛН. Экономичность до 80–85%. Это обусловлено более высоким коэффициентом полезного действия компактной люминесцентной лампы. В то время как у приборов с нитью накала до 95% уходит на нагрев, КЛЛ теряет всего 15%. Значительно большая долговечность, которая составляет от 6 до 12 тыс. часов при условии соблюдения определенных правил использования. Меньшая теплоотдача, а следовательно, возможность монтажа в светильники с ограниченной номинальной температурой. Излучение освещения по всей поверхности трубки. Свет, излучаемый компактной люминесцентной лампой, идет более равномерно и мягко. Недостатки: Подобные приборы освещения не переносят кратковременных циклов «включение-выключение». Требуется интервал в 2–3 мин. Для розжига нужно около секунды. В энергосберегающих лампах с содержанием амальгамы полное свечение достигается по прошествии 9–14 мин. У ламп, люминофор которых содержит редкоземельные составляющие, очень глубокая пульсация, что плохо отражается на самочувствии. Заметное мерцание и шум при работе в лампах с внешним ПРА. При отсутствии подачи напряжения возможны резкие вспышки, особенно если подключение выключателя неправильное, и он разрывает не фазный, а нулевой провод, либо имеет подсветку. Несколько советов При приобретении необходимо выбирать проверенный бренд и покупать компактные люминесцентные лампы только в специализированных магазинах электротехники. Не стоит экономить при этом, иначе лампы быстро выйдут из строя, и из этого ничего, кроме убытка, не получится. В разных комнатах должны быть разные световые приборы, т. к. и сила светового потока в отдельных помещениях должна быть различной. При приобретении важно учесть размер, подойдет ли лампа под требуемый светильник. Не нужно разом покупать лампочки на всю квартиру. Лучше взять 2–3 с разной цветовой температурой, а уже после определиться, что наиболее подходит. Во всех комнатах и помещениях энергосберегающие лампы не нужны. К примеру, в кладовой, где освещение зажигается на 10 минут в сутки, никакой экономии от установки подобного светового прибора не получится. Необходимо соблюдать правила эксплуатации, и тогда КЛЛ прослужит свой положенный срок, сэкономив семейный бюджет. lampagid.ru Как устроена лампа КЛЛ (Компактная Люминесцентная Лампа) Первым электрическим осветительным устройством широкого пользования была лампочка Эдисона. Ее потомки известны нам как лампы накаливания. Следующее поколение – люминecцeнтныe лампы. Они долговечнее и экономичнее ламп накаливания, работающих от напряжения 220 – 230 В. Но у этих светильников есть недостаток – большие размеры. В устройствах местного освещения использовались люминесцентные лампы, мощностью 20 Вт и длиной 590 мм. Потолочные 40-ватные светильники имели размер еще больше. Позже мощность таких устройств изменилась с 20 Вт до 18 Вт, но размеры при этом не уменьшились. Этого недостатка лишены компактные люминесцентные лампы. Еще их называют энергосберегающими. Как устроена и работает КЛЛ КЛЛ (экономка) может быть внешне похожа на лампу накаливания, но отличается по устройству и принципу работы. устройство КЛЛ Устройство КЛЛ В пластмассовом корпусе находится электронная плата, которая запускает КЛЛ и ограничивает ток во время работы. С одной стороны корпуса находится цоколь, идентичный цоколю лампочки накаливания, а с другой – сама компактная люминесцентная лампа. В отличие от обычной ЭСЛ, КЛЛ компактнее и ее трубка имеет форму спирали или сложена гармошкой. Принцип работы КЛЛ Принцип работы КЛЛ не отличается от обычной люминесцентной лампы. Колба в виде трубки наполнена парами ртути. В ее концах расположены нити накала. При работе внутри колбы происходит электрический разряд, излучающий в основном ультрафиолет. Для переизлучения его в видимый свет стенки трубки покрыты слоем люминофора. Запуск лампочки производится электронным ПРА, расположенными в пластмассовом корпусе. Интересно! В неисправной КЛЛ выходит из строя что-то одно – нить накала или схема управления. К рабочей плате можно подключить обычную люминесцентную лампу. Единственное условие – ее мощность не должна превышать мощность сгоревшей лампочки. Еще из исправной платы можно сделать своими руками импульсный блок питания. к содержанию ↑ Особенности КЛЛ Как устроена КЛЛ КЛЛ отличаются формой колбы, цоколем, мощностью и цветом излучения (цветовой температурой). Форма колбы В люминесцентных лампах, являющихся предшественниками КЛЛ, колба имеет трубчатую форму. Из-за этого светильники получаются большого размера. В КЛЛ она может быть закручена спиралью или иметь U-образную форму, и сложена гармошкой. Это позволяет установить на ее место обычную лампочку накаливания. Иногда спирали придается вид свечи или на нее надевается матовый рассеиватель. Типы цоколя Подключение этих приборов производится с помощью цоколя, находящегося на корпусе. В маркировке буква обозначает его тип, а цифры размер: E14 или «миньон». Винтовой цоколь Эдисона диаметром 14 мм. Используется в точечных и малогабаритных светильниках. Мощность КЛЛ до 15 Вт. Например, КЛЛ-fsт2-9 Вт-2700 К–Е14 компакт (35х95 мм) TDM. E27. Цоколь Эдисона диаметром 27 мм. Самый распространенный размер, широко применяемый еще с советских времен. Например, цоколь E-27 имеют КЛЛ NAVIGATOR NCL-4U-25-840-E27 (94036), мощностью 25 Вт, КЛЛ-FS-20 Вт-4200 К–Е27 TDM, КЛЛ E27 11/827 D34x98, спираль Navigator/NCL-SF10, КЛЛ 15/840 Е27 D42х103, КЛЛ 25/840 E27 D46x140 4U, КЛЛ 20/827 Е27 D46х113, КЛЛ 20/840 Е27 D48х89, спираль ECO или Лампа Navigator 94 416 NCLP-SF-15-827-E27 spiral. E40. Диаметр 40 мм. Мощность ламп от 65 до 240 Вт. Самые распространенные лампы с таким цоколем имеют мощность 150 или 105 Вт. Например, КЛЛ-8U-240 Вт-6500 К–Е40 TDM или КЛЛ-FS-105 Вт-4000 К–Е40 (83х260 мм) TDM. G53. Штырьковый цоколь с расстоянием между штырьками 53 мм. Эти лампочки небольшой высоты, поэтому используются в подвесных полотках. G23. Расстояние между штырьками 23 мм. Цоколь со встроенным стартером. Мощность лампочки, представляющей из себя сложенную вдвое трубку – 5 – 14 Вт. Применяется в настольных светильниках, иногда в ванных комнатах. Например, КЛЛ-PS-11Вт-4200К-G23 TDM или КЛЛ-PS-9 Вт-6500K-G23. G24. Аналог G23, только трубка сложена вчетверо. Разновидностями такого цоколя являются G24d-1, G24q и G24q-3. Например, КЛЛ 13Вт Dulux D 13/840 2p G24d-1 (010625), КЛЛ—PD-26 Вт-4200 К-G 24g—3 ТДМ или PL-S 11W 220V 820lm 6500K G23. 2G7. Трубка и размеры похожи на G23, но стартер отсутствует, а цоколь имеет 4 штырька. Такие устройства могут работать как с электромагнитным, так и с электронным дросселем. 2G11. Аналог 2G7, но расстояние между штырьками 11 мм. 2D. Представляет собой прямоугольник 36×60 мм с двумя штырьками на расстоянии 8 мм. Имеет встроенный электронный дроссель. Предназначен для лампы, сложенной в виде квадрата, мощностью 16-36 Вт. Мощность КЛЛ При определении необходимой мощности КЛЛ для освещения помещения за основу берется эквивалент ламп накаливания. Однако КПД последних составляет 4% против 20% у КЛЛ (энергосберегающих). Поэтому мощность для КЛЛ нужна в 5 раз меньше. Недостатком таких светильников является невозможность подключения к диммеру для регулировки яркости. Для потолочного освещения производственных помещений используются энергоэффективные лампы, мощностью 150 Вт. Маркировка и цветовая температура Маркировка температуры КЛЛ Субъективное восприятие освещенности зависит не только от мощности, но и от цветовой температуры. Код из трех цифр на коробке указывает качество цветопередачи и оттенок света. Она может меняться, в зависимости от характеристики  и свойств нанесенного на стенки колбы светящегося люминофора: — 2700 К — теплый белый свет, похожий на свечение лампочки накаливания. — 4200 K (иногда 4000 – 4500 или 5000) – нейтральный белый. — 6500 К – холодный белый. Срок службы Срок службы КЛЛ фирмы-производители декларируют 8 лет или 8000 часов при среднем сроке применения 2,7 часа в день. Это средняя продолжительность использования с учетом жилой комнаты, в которой свет горит весь вечер и туалета, в котором он включается периодически на несколько минут. к содержанию ↑ Сравнение с другими лампами Различие между КЛЛ, светодиодными и лампами накаливания можно увидеть в таблице. Накаливания КЛЛ светодиодные Экономичность  (КПД) 4% 20% 30-40% Срок службы, заявленный производителем 1000 часов 8000 часов 30000 – 50000 часов Оттенок света Теплый белый Любой, от теплого, до холодного Любой, от теплого, до холодного Регулировка яркости Диммером Нет Диммером, но только специальным, с отметкой на упаковке Габариты Любые Любые Любые Цена Самые дешевые В 5 раз дороже Раньше были намного дороже КЛЛ, сейчас разница почти отсутствует Таким образом, энергосбережение компактных люминесцентных ламп выше, чем ламп накаливания, но ниже, чем у светодиодных. сравнительные характеристики лампк содержанию ↑ Экологические аспекты В КЛЛ в колбе содержится ртуть, пары которой могут вызвать сильное отравление, особенно при постоянном длительном воздействии. Самый известный пример – Безумный шляпник Льюиса Керрола (при производстве фетровых шляп использовалась ртуть). В энергосберегающей лампочке жидкой ртути нет, поэтому разбившуюся колбу достаточно собрать в емкость с водой, после чего проветрить помещение. Сквозняк нежелателен, поскольку может разнести пары ртути по всей квартире. В современных светильниках ее меньше 5 мГ. По утверждению производителей, это количество в разбившейся колбе безопасно для здоровья. Утилизация Самостоятельно утилизировать сгоревшую КЛЛ невозможно. Дома для этого нет технических условий. Это делают специализированные предприятия, следовательно, КЛЛ необходимо сдавать в пункты приема. Они должны располагаться в ЖЭКах, а также в некоторых магазинах. Предприятия отправляют ртутьсодержащие отходы непосредственно на место утилизации. Важно! Выбрасывать сгоревшие люминесцентные светильники в мусорные контейнеры недопустимо! самостоятельная утилизация недопустима КЛЛ является более совершенным источником освещения, чем лампа накаливания. У нее выше энергоэффективность. Их можно интегрировать в светильники старого типа. lampaexpert.ru КЛЛ: особенности применения, недостатки и преимущества, критерии выбора энергосберегающих ламп Компактная люминесцентная лампа (КЛЛ) — малогабаритный светильник с люминесцентной техникой работы. У компактного образца принцип работы почти такой же, как и у обычной люминесцентной лампы, а именно: ультрафиолетовое излучение создаётся газоразрядным источником света и с помощью люминофора преобразуется в видимый свет. Благодаря изогнутой форме лампы её габариты существенно уменьшились. Благодаря этому она подходит под большинство светильников . Часто лампы КЛЛ называют энергосберегающими, но это не совсем точно, ведь есть более экономный вариант — галогенные лампы, имеющие светоотдачу выше, чем у люминесцентных, и светодиодные, превосходящие их по сроку службы и экономии электричества. Устройство люминесцентной лампы КЛЛ состоит из стеклянной колбы, встроенного дросселя и цоколи. Подробнее о каждом компоненте ниже. Цоколь. В КЛЛ используется в основном два вида цоколей — резьбовые и штырьковые. Резьбовая — является самым распространённым вариантом, и используется со времён Томаса Эдисона. Вставляется в патрон вместо лампы накаливания. У этого вида имеется два подтипа: Е14. Диаметр резьбы — 14 мм. Используется в бра и маленьких светильниках. Е27. Вставляется в патроны, заменяя диод накаливания. Е40 — самый объёмный подтип. Обладает диаметром 44 мм и используется в мощных осветительных приборах. Штырьковая — этот вид примечателен тем, что в нём используется система штырей, соединяющая патрон и диод. G23 и G27 — применяются в настольных лампах и светильниках для ванн. G24 и G53 — применяются в промышленных и бытовых масштабах. Стеклянная колба. Внутри покрыта электродамииз вольфрамаи наполнена инертным газом с примесью ртути. Разнообразие форм довольно широкое, встречаются U-образные колбы, в виде груши, свечи, спиральные. Дроссель — зажигает и регулирует ток для избежания выхода прибора из строя и перегрузки. Примечательно, что при работе диода ток можетвозрастать в несколько раз, а балласт ограничивает его. Особенности КЛЛ Технические характеристики и утилизация Мощность При покупке осветительных приборов важным аспектом является мощность, с которой будет работать диод. Люминесцентная энергосберегающая лампочка на 20 вольт примерно такая же по светоотдаче, как простая лампа накаливания в 100 вольт. Хотя обычно на упаковках указывается действительная мощность в сравнении с другими диодами. Цветовая температура КЛЛ имеют много видов свечения. Спектр начинается с 2500 градусов кельвина и кончается 7000 К. От 2500К до 4000К — тускловатый, но мягкий свет. Хорошо подходит для спальни или кухни. От 4000К до 6000К — холодный, яркий синеватый свет, идеально подходящий для детских комнат и гостиной. От 6000К до 7000К — дневной и в то же время наиболее холодный оттенок. Подходит для освещения офисных помещений. Индекс цветопередачи Этот параметр показывает соответствиенатуральному освещению. Показатель 100 Ra являеся максимальным, наиболее близким к естественному свету (эталону). КЛЛ имеют значение ИЦ в диапазоне от 60Ra до 98Ra. Правила утилизации КЛЛ Так как в люминесцентных диодах содержится большое количество ртути, то и утилизация является особенным процессом. Стоит отнести лампу на демеркуризацию в соответствующий пункт переработки содержащих ртуть осветительных приборов. В случае если вы разбили лампу КЛЛ, нужно выполнить следующие действия: Открыть окна для проветривания помещения. Собрать осколки. Не применяйте пылесос! Герметично упакуйте разбитый светильник и проведите влажную уборку с марганцовкой. Используйте перчатки и ветошь (её стоит утилизировать). Отнесите разбитую лампу в пункт переработки. Маркировка На упаковках КЛЛ часто указывается трёхзначный код, содержащий извещение о цветовой температуре и индексе цветопередачи. Ниже приведена расшифровка данных цифр. Первая цифра — индекс цветопередачи в Ra, делённый на 10 (например, если ИЦ лампы равен 60, то первая цифра 6). Вторая и третья — цветовая температура в градусах Кельвина, делённая на 100. Ещё на упаковке указаны такие параметры, как частота питающей сети, напряжение и световой поток в люменах (обозначается как Lum или лм). Он влияет на яркость лампочки. КЛЛ на 20 вт, как правило, имеют это значение в районе 1250 лм. Сроки службы КЛЛ Обычно на упаковках с лампой указывается примерный срок эксплуатации при правильном использовании. Наиболее частые причины выхода светильника из строя — это скачки напряжения, учащённое включение и выключение, неблагоприятные условия окружающей среды. Ниже приведены факторы, влияющие на срок работы лампочки. Дешёвый дроссель не защитит от скачков напряжения. При выборе КЛЛ не стоит выбирать недорогую модель, иначе продолжительность её службы составит действительно короткий срок. Частые включения и выключения отрицательно сказываются на электродах. Они зажигают электролампу. Для того чтобы они не выходили из строя, переводить состояние лампочки нужно не чаще одного раза в 4 минуты. Пыль и мусор не должны попадать на КЛЛ. Из-за них происходит замыкание в балласте, что способствует последующему выходу диода из строя. При работе с лампой будьте аккуратны. Держите её за пластиковый корпус, избегайте механических воздействий и не дайте прибору попасть в руки детям! Рекомендации по приобретению Советы при выборе КЛЛ Главный параметр, который должен влиять на покупку осветительного прибора — цена. При покупке компактных люминесцентных электроламп нельзя выбирать дешёвые образцы, так как они чаще содержат некачественные дроссели, что может стать причиной скоропостижного выхода прибора из строя. Обязательно обращайте внимание на габариты лампы, она должна быть не меньше корпуса светильника. Перед тем как поменять все светильники в доме на КЛЛ, проверьте, не причиняют ли они вам дискомфорт. Подберите цветовую температуру, ведь для каждой комнаты она своя! Преимущества и недостатки Начнём с плюсов, так как этот тип осветительных приборов имеет большую эффективность относительно обычных электроламп накаливания. Экономия электроэнергии. В среднем КЛЛ сохраняет около 80% электричества. Выделяют мало тепла. Благодаря тому, что 85% энергии уходит на освещение, тепловыделение у лампочек небольшое. Хорошая светоотдача. При сравнении с лампой накаливания у люминесцентной КПД в 3—6 раз выше. Обеспечивают равномерную освещённость. Вся поверхность лампочки излучает свет, поэтому создаётся мягкое и комфортное свечение. Но также у КЛЛ имеется несколько недостатков, впрочем, они присущи большинству подобных приборов. Мерцание и шум. У ламп имеется так называемый стробоскопический эффект, который может раздражать глаза. А также звуковой шум, создаваемый прибором, способен вызвать дискомфорт. Особенности утилизации. Как ни странно, но если разбить дома этот осветительный прибор, то уровень ртути может превысить норму в 200–300 раз. Запахи. При продолжительной работе выявляются неприятные запахи. Конечно, эти минусы несущественны, но для некоторых подобные недостатки могут стать причиной проблем со здоровьем. Выбирая КЛЛ, в первую очередь проверьте, насколько комфортно будет её эксплуатировать. В любом случае покупать или нет — решать вам. 220v.guru Типы цоколей компактных люминесцентных ламп 7 Дек 2016 Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных. Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор. Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые: 2D G23 2G7 G24Q1 G24Q2 G24Q3 G53 Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов. 2D Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок. G23 Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники. 2G7 Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта. G24 Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках. G53 Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам. Е14, Е27 и E40 Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона). В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем. shop.p-el.ru

penoblok-elite.ru

особенности применения, недостатки и преимущества, критерии выбора энергосберегающих ламп

Компактная люминесцентная лампа (КЛЛ) — малогабаритный светильник с люминесцентной техникой работы. У компактного образца принцип работы почти такой же, как и у обычной люминесцентной лампы, а именно: ультрафиолетовое излучение создаётся газоразрядным источником света и с помощью люминофора преобразуется в видимый свет. Благодаря изогнутой форме лампы её габариты существенно уменьшились. Благодаря этому она подходит под большинство светильников

.

Часто лампы КЛЛ называют энергосберегающими, но это не совсем точно, ведь есть более экономный вариант — галогенные лампы, имеющие светоотдачу выше, чем у люминесцентных, и светодиодные, превосходящие их по сроку службы и экономии электричества.

Устройство люминесцентной лампы

КЛЛ состоит из стеклянной колбы, встроенного дросселя и цоколи. Подробнее о каждом компоненте ниже.

Цоколь. В КЛЛ используется в основном два вида цоколей — резьбовые и штырьковые.

• Резьбовая — является самым распространённым вариантом, и используется со времён Томаса Эдисона. Вставляется в патрон вместо лампы накаливания. У этого вида имеется два подтипа:
  • Е14. Диаметр резьбы — 14 мм. Используется в бра и маленьких светильниках.
  • Е27. Вставляется в патроны, заменяя диод накаливания.
  • Е40 — самый объёмный подтип. Обладает диаметром 44 мм и используется в мощных осветительных приборах.
• Штырьковая — этот вид примечателен тем, что в нём используется система штырей, соединяющая патрон и диод.
  • G23 и G27 — применяются в настольных лампах и светильниках для ванн.
  • G24 и G53 — применяются в промышленных и бытовых масштабах.

Стеклянная колба. Внутри покрыта электродамииз вольфрамаи наполнена инертным газом с примесью ртути. Разнообразие форм довольно широкое, встречаются U-образные колбы, в виде груши, свечи, спиральные.

Дроссель — зажигает и регулирует ток для избежания выхода прибора из строя и перегрузки. Примечательно, что при работе диода ток можетвозрастать в несколько раз, а балласт ограничивает его.

Особенности КЛЛ

Технические характеристики и утилизация

Мощность

При покупке осветительных приборов важным аспектом является мощность, с которой будет работать диод. Люминесцентная энергосберегающая лампочка на 20 вольт примерно такая же по светоотдаче, как простая лампа накаливания в 100 вольт. Хотя обычно на упаковках указывается действительная мощность в сравнении с другими диодами.

Цветовая температура

КЛЛ имеют много видов свечения. Спектр начинается с 2500 градусов кельвина и кончается 7000 К.

• От 2500К до 4000К — тускловатый, но мягкий свет. Хорошо подходит для спальни или кухни.
• От 4000К до 6000К — холодный, яркий синеватый свет, идеально подходящий для детских комнат и гостиной.
• От 6000К до 7000К — дневной и в то же время наиболее холодный оттенок. Подходит для освещения офисных помещений.

Индекс цветопередачи

Этот параметр показывает соответствиенатуральному освещению. Показатель 100 Ra являеся максимальным, наиболее близким к естественному свету (эталону). КЛЛ имеют значение ИЦ в диапазоне от 60Ra до 98Ra.

Правила утилизации КЛЛ

Так как в люминесцентных диодах содержится большое количество ртути, то и утилизация является особенным процессом. Стоит отнести лампу на демеркуризацию в соответствующий пункт переработки содержащих ртуть осветительных приборов.

В случае если вы разбили лампу КЛЛ, нужно выполнить следующие действия:

• Открыть окна для проветривания помещения.
• Собрать осколки. Не применяйте пылесос!
• Герметично упакуйте разбитый светильник и проведите влажную уборку с марганцовкой. Используйте перчатки и ветошь (её стоит утилизировать).
• Отнесите разбитую лампу в пункт переработки.

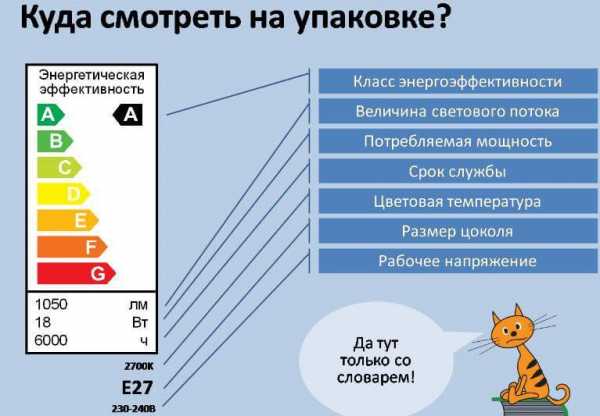

Информация на упаковке

Маркировка

На упаковках КЛЛ часто указывается трёхзначный код, содержащий извещение о цветовой температуре и индексе цветопередачи. Ниже приведена расшифровка данных цифр.

• Первая цифра — индекс цветопередачи в Ra, делённый на 10 (например, если ИЦ лампы равен 60, то первая цифра 6).
• Вторая и третья — цветовая температура в градусах Кельвина, делённая на 100.

Ещё на упаковке указаны такие параметры, как частота питающей сети, напряжение и световой поток в люменах (обозначается как Lum или лм). Он влияет на яркость лампочки. КЛЛ на 20 вт, как правило, имеют это значение в районе 1250 лм.

Сроки службы КЛЛ

Обычно на упаковках с лампой указывается примерный срок эксплуатации при правильном использовании. Наиболее частые причины выхода светильника из строя — это скачки напряжения, учащённое включение и выключение, неблагоприятные условия окружающей среды. Ниже приведены факторы, влияющие на срок работы лампочки.

• Дешёвый дроссель не защитит от скачков напряжения. При выборе КЛЛ не стоит выбирать недорогую модель, иначе продолжительность её службы составит действительно короткий срок.
• Частые включения и выключения отрицательно сказываются на электродах. Они зажигают электролампу. Для того чтобы они не выходили из строя, переводить состояние лампочки нужно не чаще одного раза в 4 минуты.
• Пыль и мусор не должны попадать на КЛЛ. Из-за них происходит замыкание в балласте, что способствует последующему выходу диода из строя.
• При работе с лампой будьте аккуратны. Держите её за пластиковый корпус, избегайте механических воздействий и не дайте прибору попасть в руки детям!

Рекомендации по приобретению

Советы при выборе КЛЛ

Главный параметр, который должен влиять на покупку осветительного прибора — цена. При покупке компактных люминесцентных электроламп нельзя выбирать дешёвые образцы, так как они чаще содержат некачественные дроссели, что может стать причиной скоропостижного выхода прибора из строя.

Обязательно обращайте внимание на габариты лампы, она должна быть не меньше корпуса светильника.

Перед тем как поменять все светильники в доме на КЛЛ, проверьте, не причиняют ли они вам дискомфорт. Подберите цветовую температуру, ведь для каждой комнаты она своя!

Преимущества и недостатки

Начнём с плюсов, так как этот тип осветительных приборов имеет большую эффективность относительно обычных электроламп накаливания.

• Экономия электроэнергии. В среднем КЛЛ сохраняет около 80% электричества.
• Выделяют мало тепла. Благодаря тому, что 85% энергии уходит на освещение, тепловыделение у лампочек небольшое.
• Хорошая светоотдача. При сравнении с лампой накаливания у люминесцентной КПД в 3—6 раз выше.
• Обеспечивают равномерную освещённость. Вся поверхность лампочки излучает свет, поэтому создаётся мягкое и комфортное свечение.

Но также у КЛЛ имеется несколько недостатков, впрочем, они присущи большинству подобных приборов.

• Мерцание и шум. У ламп имеется так называемый стробоскопический эффект, который может раздражать глаза. А также звуковой шум, создаваемый прибором, способен вызвать дискомфорт.
• Особенности утилизации. Как ни странно, но если разбить дома этот осветительный прибор, то уровень ртути может превысить норму в 200–300 раз.
• Запахи. При продолжительной работе выявляются неприятные запахи.

Конечно, эти минусы несущественны, но для некоторых подобные недостатки могут стать причиной проблем со здоровьем. Выбирая КЛЛ, в первую очередь проверьте, насколько комфортно будет её эксплуатировать. В любом случае покупать или нет — решать вам.

220v.guru

Выбираем вместе лучшие компактные люминесцентные лампы, все о них

Компактная люминесцентная лампа (КЛЛ) подпадает под определение энергосберегающей. Все источники света, которые потребляют хотя бы на 10% меньше электроэнергии, чем лампы накаливая, можно отнести к группе энергоэффективных. Ведь известно, что аналоги с нитью накаливания характеризуются низким КПД по причине сильного нагрева, но при этом уровень мощности высокий.

Как устроена лампа КЛЛ?

Устройство таких источников света и люминесцентных линейных лампочек сходно. Разница между этими вариантами заключается в форме колбы. Есть и другое отличие – энергосберегающие осветительные элементы (КЛЛ) оснащены электронным пускорегулирующим аппаратом. ЭПРА скрыт внутри корпуса изделия. Внутри колбы располагаются электроды.

Компактная люминесцентная лампа может быть установлена в разнотипные светильники, что возможно благодаря широкому ассортименту моделей с разными держателями (штырьковыми, резьбовыми).

Устройство компактной энергосберегающей лампы

В основе функционирования таких источников света лежит явление люминесценции. Для его реализации внутренние стенки энергосберегающей лампочки покрываются люминофором.

Различные формы трубок

Это порошок специального состава, благодаря которому продуцируемое источником света ультрафиолетовое излучение становится видимым человеку. Появление УФ-свечения обусловлено процессами, которые проходят внутри колбы при подаче сетевого напряжения. Этому способствует газообразное наполнение (инертный газ и пары ртути).

Основные проблемы

Перед покупкой энергосберегающей лампы КЛЛ следует узнать о ряде проблем, которые могут возникнуть при неправильной эксплуатации изделия:

1. Не рекомендуется использовать выключатели с подсветкой. Подобная коммутационная аппаратура будет способствовать самопроизвольному зажиганию осветительного элемента, что намного сократит срок его службы. Можно пойти другим путем и отключить цепь питания подсветки в схеме такого выключателя.
2. Компактные люминесцентные лампы лучше не соединять с датчиками движения, освещенности или шума. Частое срабатывание источника света с перерывами менее 2 мин. приведет к сокращению срока работы изделия. По этой же причине не следует подключать обычный диммер. Существуют специальные исполнения светорегуляторов для КЛЛ.
3. Повышенный уровень влажности негативно скажется на работе энергосберегающей лампы. Например, источники света, установленные в ванной, часто перегорают из-за возникающего пробоя в схеме ЭПРА.
4. Чем ниже температура окружающей среды, тем более усложняется процесс запуска КЛЛ. Рекомендуемый максимум составляет -25 градусов.
5. Компактные люминесцентные лампы нагреваются заметно меньше, чем галогенные и аналоги накаливания. Но, тем не менее, важно обеспечить эффективное охлаждение источника света, а, точнее, части корпуса, внутри которого установлен ЭПРА. Обычно в основании КЛЛ имеются отверстия, что способствует естественному охлаждению. Но если устанавливать такие лампочки в закрытые светильники, это не спасет от перегрева. Отсутствие оттока тепла от источника света сначала приведет к снижению интенсивности светового потока и существенному изменению оттенка свечения, а затем энергосберегающие осветительные элементы (КЛЛ) выйдут из строя.
6. В случае нарушения герметичности колбы в окружающее пространство попадет ртуть.
7. Если находиться под излучением лампы данного вида длительное время, могут появиться проблемы со здоровьем. Степень тяжести заболеваний зависит от интенсивности излучения, а также длительности воздействия.
8. Наличие пульсаций во включенном состоянии. Даже более совершенный ЭПРА полностью не решил эту проблему.

Чтобы приобретение изделий данного вида, сделанное по довольно высокой цене, окупилось через время, нужно избегать воздействия негативных факторов на лампы.

На чем основывать выбор

Рекомендуется обращать внимание на такие параметры, как индекс цветопередачи, цветовая температура, световой поток, мощность. И, конечно же, немаловажным является срок службы, которым характеризуются энергосберегающие осветительные элементы.

Состояние ЭПРА

В схему пускорегулирующего аппарата входит довольно много элементов: выпрямитель, генератор, фильтры, корректор коэффициента мощности, разные типы защиты, устройство прогрева электродов, узел, обеспечивающий мгновенный старт. Чтобы компактные люминесцентные лампы функционировали с высокой степенью эффективности, все эти элементы должны характеризоваться параметрами с достаточными для нормальной работы значениями.

Это означает, что детали в схеме ЭПРА не могут быть слишком мелкими. Следовательно, пускорегулирующий аппарат, встроенный в корпус КЛЛ, также должен отличаться крупными габаритами. Практически все энергосберегающие лампы с минимальными размерами корпуса склонны к быстрому нагреву, что в итоге негативно скажется на сроке службы.

Цветопередача, температура цвета: В основном делается акцент на энергоэффективность источника света, поэтому далеко не все знают, что при выборе нужно учитывать такой параметр, как индекс цветопередачи, который отвечает за соответствие цветов при освещении комнаты лампой КЛЛ.

Цветавая температура по Кельвину

Наилучшими являются изделия, показатель цветопередачи которых превышает 90 пунктов. Приемлемым считается результат в пределах от 80 до 90. Допустимый минимум – 80 пунктов. Если компактные люминесцентные лампы характеризуются индексом цветопередачи ниже 80, качество света будет ниже.

Узнать, к какой группе относится выбранный осветительный элемент, можно, изучив маркировку на корпусе лампы. Найти такую информацию среди прочих параметров в сопроводительной документации практически невозможно.

По маркировке также определяется температура цвета. Значение данного параметра КЛЛ может варьироваться в пределах от 2 700 до 6 800 К. Чем ниже эта величина, тем более комфортным для глаз будет освещение.

Пульсация, световой поток

Эффективность осветительной системы определяется таким параметром, как световой поток (лм) или световая эффективность (лм/Вт). Чем выше значение данных параметров, тем ярче будет свет в помещении. Но далеко не все производители указывают среди прочих параметров данную величину.

Это обусловлено тем, что компактные люминесцентные лампы не отличаются слишком интенсивным световым потоком (выше, чем у аналогов накаливания, и ниже в сравнении с диодными исполнениями).

При выборе нужно учитывать и такой фактор, как пульсация. Причем этот недостаток невозможно полностью сгладить, даже используя электронный ПРА, так как наблюдается значительное снижение пульсаций, но они не исчезают.

Максимально допустимый предел – 5%. Но сегодня чаще интенсивность пульсаций отличается от нормированных значений в большую сторону.

Срок службы, гарантия

Продолжительность функционирования может быть указана в единицах измерения часы или годы, соответственно: до 10 000 часов или до 10 лет. Учитывая, что компактные люминесцентные лампы служат намного дольше, чем большинство аналогов, поэтому гарантия может быть предоставлена на период от 3 до 5 лет.

Но не все производители указывают информацию о гарантийном сроке, в этом случае рекомендуется воздержаться от покупки.

В чем отличие люминесцентных от энергосберегающих?

Конструкция всех видов люминесцентных осветительных элементов одинаковая. Разница заключается лишь в схеме ПРА (вынесенный, встроенный) и форме колбы. Соответственно, под определение энергосберегающей лампы вполне подпадают любые разновидности источников света (компактные, линейные).

Это обусловлено тем, что особый принцип работы обеспечивает значительную экономию энергии при эксплуатации. Компактные люминесцентные лампы принято называть энергосберегающими по причине более удобной конструкции, что позволяет использовать их в быту.

Влияние на электросеть и потребителей

Особенности устройства такого рода осветительных элементов, в частности, наличие в конструкции выпрямителя, способствуют появлению в сети помех, что приводит к снижению коэффициента мощности. Для сравнения, лампы накаливания характеризуются коэффициентом 1, а компактные люминесцентные лампы – 0,65.

Для решения проблемы рекомендуется использовать корректоры коэффициента мощности, но с целью снижения себестоимости изделий, в России их задействуют не всегда.

Таким образом, энергосберегающие источники света имеют немало преимуществ: продолжительный срок службы, небольшой уровень потребления энергии, удобство установки, высокая интенсивность излучения и достаточный показатель цветопередачи. Но есть и свои особенности у таких ламп.

Если их не учесть при эксплуатации, в результате осветительный элемент долго не прослужит. А, учитывая высокую стоимость компактных лампочек, частая их замена является нежелательной. При выборе следует обращать внимание на изделия проверенных производителей.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

proosveschenie.ru

Типы компактных люминесцентных ламп (КЛЛ)

Форма лампы

Типы компактных люминесцентных ламп

Лампа с двумя трубками или U-образная лампа

Компактная люминесцентная лампа с двумя трубками, расположенными параллельно. Обычно предназначена для настольных ламп, рабочего освещения, встраиваемых в стены и потолки светильников. Самый доступный тип КЛЛ.

Лампа с четырьмя трубками

Этот тип компактных люминесцентных ламп с четырьмя трубками в два раза короче, но выдает практически столько же света, сколько и двухтрубочные разновидности такой же мощности. Прекрасно подходит для установки в небольшие светильники.

Лампа с тремя трубками

Выдает больше света, чем четырехтрубочный вид компактных люминесцентных ламп, являясь при этом еще короче. Лампы такой формы очень часто используются в качестве замены лампе накаливания благодаря своим небольшим размерам, достигнутым за счет более эффективного использования объема, а также невысокой цене.

Лампа с трубкой в форме спирали

Всего одна трубка, закрученная в спираль. Самый компактный вид ламп, максимально приближенный по габаритам к лампе накаливания. К тому же выглядят они очень симпатично — не стыдно в люстру вкрутить. Но обычно спиральные лампы немного дороже своих более прямых родственников из-за сложной технологии производства.

Лампа типа F

В этом виде компактных люминесцентных ламп две двойные трубки расположены в одной плоскости. Производители решили, что такая форма напоминает букву F. Эти лампы идеально подходят для освещения больших помещений с помощью модульных светильников, плоских квадратных накладных или встраиваемых (в стены или потолок) светильников, а также светильников, которые направляют свет снизу вверх.

Кольцевая лампа

Немного экзотичный, но тем не менее очень эффективный тип КЛЛ. Свет такой лампы распределяется наилучшим образом именно благодаря ее кольцевой форме.

Конечно, это не все возможные разновидности компактных люминесцентных ламп, а только самые распространенные. КЛЛ могут быть и шеститрубочными, и квадратными, и других причудливых форм.

Тип цоколя

Стандартный винтовой цоколь типа E: E14, E27, E40 (число обозначает диаметр в милиметрах) — в точности такой же, как и у обычных ламп накаливания. Внутри цоколя обычно расположен ЭПРА (электронный пускорегулирующий аппарат). Такие лампы можно использовать в любом светильнике, предназначенном для ламп накаливания. Если они туда поместятся, конечно.

Цоколь типа G — цоколь со штырьками (обычно их 2 или 4), в котором, например, может располагаться либо только встроенный стартер (G23), либо вовсе отсутствовать (G24). Поэтому лампы с такими разъемами подходят только для использования в специальных моделях светильников, оснащенных дросселями или ПРА (пускорегулирующими аппаратами, чаще всего электромагнитными — ЭмПРА).

lmplus.ru

Выбираем лампу

Значительная часть людей, до сих пор пользуется лампами накаливания, — изобретением далекого 1879 года. Более современные модели появились еще в конце 80-ых, однако, в силу относительно высокой стоимости они не могли служить полноценной заменой привычной классике. Только в последние несколько лет, доработанные и теперь уже вполне доступные лампы новых технологий начали вытеснять ретро источники света.

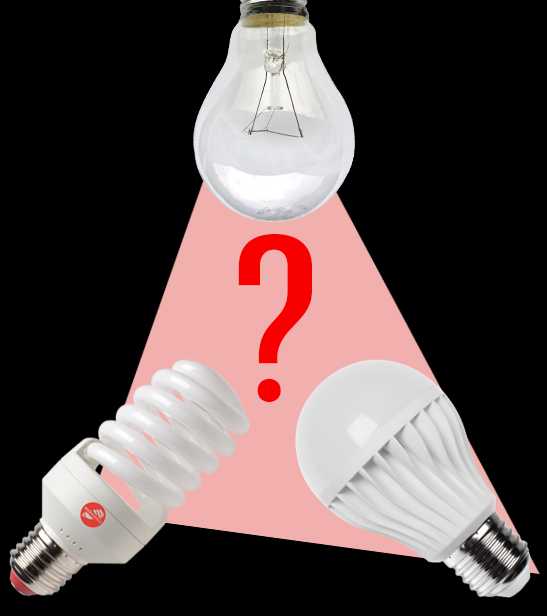

Основными конкурентами обычных ламп являются компактные люминесцентные лампы (КЛЛ) и светодиодные (LED). Безусловно, каждая из них обладает своими достоинствами, но имеет и некоторые недостатки. Чтобы вам легче было определиться с выбором ламп, давайте рассмотрим каждый тип в отдельности.

Лампы накаливания (ЛОН)

Основной причиной востребованности ламп накаливания является их длительное существование на рынке. И действительно, несмотря на то, что уже существуют лампы с более высокими показателями, люди по старинке отдают предпочтение ЛОН. Они по-прежнему являются наиболее дешевыми среди прочих. Сказывается и тот факт, что в отличие от люминесцентных, лампы накаливания не содержат ртути, а, следовательно, не требуют особых мер по утилизации. Но рано или поздно лампы накаливания отойдут на второй план из-за того, что они сильно проигрывают по таким параметрам, как срок службы (до 1000 часов) и энергоэффективность. Из потребляемой мощности целых 80% уходит только на нагрев, благодаря чему лампы не только не эффективно расходуют поступающую в них энергию, но и сильно нагреваются. Кроме того, в таких лампах возможна только одна цветовая температура — так называемый «теплый», желтоватый цвет света, который хорошо подойдет для места отдыха, но не лучшим образом осветит рабочее место, кухню или ванную.

С каждым годом объем производства ЛОН неуклонно снижается, многие европейские страны уже давно запретили использование ламп накаливания на своей территории. На горизонте все четче проявляется новое, более современное люминесцентное и светодиодное освещение.

Компактные люминесцентные лампы (КЛЛ)

В отличие от ламп накаливания КЛЛ относятся к более современному типу ламп. Они имеют еще одно название — энергосберегающие, т. к. они позволяют сэкономить до 80% электроэнергии. Люминесцентные лампы обладают длительным сроком службы (около 8000 часов) и практически не нагреваются, что позволяет вставить их в светильники, которые имеют ограничения по температуре. Среди прочих преимуществ — возможность выбрать цвет света.

Существует ряд мифов о КЛЛ, достойных упоминания в нашей статье. Многие отказываются делать свой выбор в пользу люминесцентных ламп, считая их вредными. Действительно, во многих из них содержатся пары ртути, но они надежно закреплены внутри колбы и их содержание ничтожно мало — всего 2 миллиграмма, тогда как, например, в ртутном градуснике ее концентрация в тысячу раз выше. Так что в случае, если вы разобьете лампу, достаточно лишь убрать осколки и хорошо проветрить помещение.

Еще один миф, отталкивающий покупателей — это якобы вредные для глаз пульсации энергосберегающих ламп. Миф имеет под собой реальную основу — дешевые китайские лампы низкого качества, как правило, имеет высокий коэффициент пульсации, и при работе создается ощущение, будет свет «дрожит», что быстро утомляет глаза. Здесь все решает качество — брендированные КЛЛ лишены подобных проблем — имеют низкий коэффициент пульсации, надежную электронику и высокий индекс передачи цветов.

Светодиодные лампы

Светодиодное освещение считается самым современным и энергоэффективным. Об этом говорят характеристики ламп: срок службы около 30000 часов и экономия электроэнергии до 90%. Они не требуют специальной утилизации и не нагреваются, а также могут работать в широком диапазоне температур. Конечно, цена на светодиодные лампы значительно выше, но и лампы вам придется покупать гораздо реже. Светодиодные лампы отлично совмещают в себе высокое качество и экологичность. Бытует мнение, что будущее именно за светодиодным освещением. Наша же главная задача — сделать это будущее доступным каждому.

Полезный совет: если лампа в вашем светильнике направлена вверх, то более эффективными по распределению света будут лампы КЛЛ, если же вниз — то светодиодные модели.

— Не проблема, энергосберегающие лампы 45 Вт — как раз для вас. Светоотдача 3090 люмен заменит одной лампой аж три лампы накаливания 75 Вт, а компактные для такой мощности размеры 64×145 мм позволят установить ее в большинство домашних светильников.

— Почему бы и нет! Ваш выбор — декоративные светодиодные лампы Экономка. Никого не оставят равнодушным, а сэкономленные деньги на счетах за электричество лучше потратить на шоппинг.

Читайте также

ekonomca.ru
