Трансформатор для галогенных – Трансформатор для галогенных ламп: схема, как выбрать

назнаяение + виды и правила подключения

Галогенные лампы можно считать усовершенствованным вариантом привычных всем приборов накаливания. Работают они одинаково, но в силу некоторых особенностей галогенок они более экономичны, долговечны и дают приятный для глаза, но при этом яркий свет.

Производители предлагают два варианта галогенных приборов освещения: высоко- и низкоковольтные. Чтобы вторые работали корректно, требуется трансформатор для галогенных ламп. Мы расскажем о том, как подобрать и грамотно подключить указанное устройство.

Содержание статьи:

Зачем галогенке трансформатор?

Галогенные лампы успешно конкурируют со светодиодами. Несмотря на лучшие эксплуатационные характеристики последних часто выигрывают именно галогенки, что объясняется их меньшей стоимостью и, соответственно, доступностью, а так же некоторыми особенностями светового пучка светодиодов, от которого могут уставать глаза.

Главный «козырь» светодиодов – работа без нагрева, что дает возможность их широкого использования. Такое же преимущество есть и у галогенок, но только у низковольтных ламп. Их можно устанавливать на участках, чувствительных к высокой температуре. Например, во встроенных в потолок светильниках.

Но при этом нужно понимать, что галогенные лампы пониженного напряжения смогут работать только с трансформаторами. Последние необходимы для преобразования сетевого напряжения до приемлемого для лампы показателя. Обычно это 12 В.

Помимо этого трансформатор защищает источник света от скачков напряжения, перегрева и короткого замыкания, а так же может обеспечивать возможность плавного включения освещения. Надо признать, что в среднем лампы с трансформаторами служат намного дольше. Хотя многое зависит от их качества.

Галогенные лампы низковольтного типа не способны работать от сетевого напряжения в 220 В, поэтому их необходимо подключать только через понижающий трансформатор

Какие бывают трансформаторы?

Трансформаторами называют устройства электромагнитного или электронного типа. Они несколько отличаются принципом работы и некоторыми другими характеристиками.

Электромагнитные варианты изменяют параметры стандартного сетевого напряжения на характеристики, пригодные для работы , электронные устройства кроме указанной работы выполняют еще преобразование тока.

Тороидальный электромагнитный прибор

Простейший тороидальный трансформатор собран из двух обмоток и сердечника. Последний называют еще магнитопроводом. Его изготавливают из ферромагнитного материала, обычно это сталь. Обмотки размещаются на стержне.

Первичная подключена к источнику энергии, вторичная, соответственно, к потребителю. Электрическая связь между вторичной и первичной обмотками отсутствует.

Несмотря на невысокую стоимость и надежность в эксплуатации тороидальный электромагнитный трансформатор сегодня редко используется при подключении галогенных ламп

Таким образом мощность между ними передается только электромагнитным путем. Для увеличения индуктивной связи между обмотками используется магнитопровод. При подаче переменного тока клемму, соединенную с первой обмоткой, он образует внутри сердечника магнитный поток переменного типа.

Последний сцепляется с обеими обмотками и индуцирует в них электродвижущую силу или ЭДС. Под ее воздействием во вторичной обмотке создается переменный ток с напряжением, отличным от того, что было в первичной.

В зависимости от числа витков устанавливается тип трансформатора, который может быть повышающим либо понижающим, и коэффициент трансформации. Для галогенных ламп всегда используются только понижающие аппараты.

Достоинствами обмоточных устройств считаются:

• Высокая надежность в работе.
• Простота в подключении.
• Невысокая стоимость.

Тем не менее, тороидальные трансформаторы можно встретить в современных схемах с достаточно редко. Это объясняется тем, что в силу конструктивных особенностей такие устройства имеют довольно внушительные габариты и массу. Поэтому их сложно замаскировать при обустройстве мебельной или потолочной подсветки, например.

Пожалуй, главный недостаток тороидальных электромагнитных трансформаторов – массивность и значительные габариты. Их крайне сложно замаскировать, если необходима скрытая установка

Также к минусам устройств этого типа можно отнести нагрев в процессе функционирования и чувствительность к возможным перепадам напряжения в сети, что отрицательно сказывается на сроке эксплуатации галогенок.

Помимо этого обмоточные трансформаторы могут гудеть при работе, это не всегда приемлемо. Поэтому устройства используются большей частью в нежилых помещениях либо в производственных зданиях.

Импульсное или электронное устройство

Трансформатор состоит из магнитопровода или середчника и двух обмоток. В зависимости от формы сердечника и способа размещения на нем обмоток различают четыре разновидности таких устройств: стержневой, тороидальный, броневой и бронестрежневой.

Разным может быть и число витков вторичной и первичной намотки. Варьируя их соотношения, получают понижающие и повышающие устройства.

В конструкции импульсного трансформатора присутствуют не только обмотки с сердечником, но и электронная начинка. Благодаря этому в него можно встроить системы защиты от перегрева, плавного включения и другие

Принцип работы трансформатора импульсного типа несколько отличается. На первичную обмотку подаются короткие однополярные импульсы, благодаря этому сердечник постоянно находится в состоянии намагничивания.

Импульсы на первичной обмотке характеризуются как кратковременные сигналы прямоугольной формы. Они генерируют индуктивность с такими же характерными перепадами.

Они в свою очередь создают импульсы на вторичной катушке.

Эта особенность дает электронным трансформаторам целый ряд преимуществ:

• Небольшой вес и компактность.
• Высокий уровень КПД.
• Возможность встроить дополнительную защиту.
• Расширенный рабочий диапазон напряжения.
• Отсутствие нагрева и шума при работе.
• Возможность корректировки выходящего напряжения.

Из недостатков стоит отметить регламентируемую минимальную нагрузку и достаточно высокую цену. Последнее связано с определенными сложностями в процессе изготовления таких устройств.

Правила выбора понижающего оборудования

Подбирая трансформатор для источников света галогенного типа, нужно учесть множество факторов. Начать стоит с двух важнейших характеристик: выходного напряжения прибора и его номинальной мощности.

Первая должна строго соответствовать  величине рабочего напряжения подключенных к устройству ламп. Вторая же определяет суммарную мощность источников света, с которыми будет работать трансформатор.

На корпусе трансформатора всегда присутствует маркировка, изучив которую можно получить полную информацию об устройстве

Для точного определения нужной номинальной мощности желательно произвести несложный расчет. Для этого нужно сложить мощности всех источников света, которые будут подключены к понижающему устройству. К полученной величине следует прибавить 20% «запаса», необходимого для корректной работы прибора.

Проиллюстрируем конкретным примером. Для освещения гостиной планируется установить три группы галогенных ламп: по семь штук в каждой. Это точечные приборы напряжением 12 В и мощностью в 30 Вт. Потребуется три трансформатора для каждой группы. Подберем подходящий. Начнем с расчета номинальной мощности.

Подсчитаем и получим, что общая мощность группы – 210 Вт. С учетом требуемого запаса получаем 241 Вт. Таким образом, для каждой группы потребуется трансформатор, выходное напряжение которого 12 В, номинальная мощность  прибора 240 Вт.

Под эти характеристики подходят как электромагнитные, так и импульсные устройства. Останавливая свой выбор на последнем, нужно обратить особое внимание на номинальную мощность. Она должна быть представлена в виде двух цифр. Первая обозначает минимальную рабочую мощность.

Нужно знать, что общая мощность ламп должна быть больше этой величины, иначе прибор не будет работать. И небольшое замечание от специалистов, касающееся выбора мощности. Они предупреждают, что мощность трансформатора, которая указывается в технической документации, является максимальной.

То есть, в нормальном состоянии он будет выдавать где-то на 25-30% меньше. Поэтому так называемый «запас» мощности необходим. Потому что если заставить устройство работать на пределе возможностей, долго оно не прослужит.

Для продолжительной эксплуатации галогенных светильников очень важно грамотно выбрать мощность понижающего трансформатора. При этом она должна иметь некоторый “запас”, чтобы устройство не работало на пределе своих возможностей

Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения. Чем мощнее прибор, тем он массивнее. Особенно это актуально для электромагнитных агрегатов. Желательно сразу найти подходящее место его установки.

Если светильников несколько пользователи чаще предпочитают разделить их на группы и установить для каждой отдельный трансформатор. Объясняется это очень просто.

Во-первых, при выходе из строя понижающего устройства остальные осветительные группы будут нормально работать. Во-вторых, каждый из установленных в таких группах трансформатор будет иметь меньшую мощность, чем общий, который нужно было бы поставить для всех ламп. Следовательно, его стоимость будет заметно ниже.

Два варианта подключения трансформатора

Перед подключением понижающего прибора следует выполнить схему расположения светильников, если их больше, чем два. Кроме того, нужно подобрать место монтажа трансформатора.

Последнее делается с учетом таких правил:

• Должен быть обеспечен свободный доступ к устройству, что необходимо для его обслуживания или замены.
• Если трансформатор будет находиться внутри замкнутого пространства, объем последнего не может быть меньше 10 л. Это необходимо для отвода образующегося при работе прибора тепла.
• Расстояние от устройства до ближайшей галогенной лампы не должно быть меньше 250 мм. Это делается во избежание нежелательного дополнительного нагрева источника света.

Только после того, как определено место для трансформатора и для ламп, можно приступать к монтажу и подключению.

Важен правильный выбор места для установки понижающего трансформатора. Если он будет смонтирован в замкнутом пространстве, объем последнего должен быть достаточен для отведения образующегося при работе прибора тепла

В этом случае возможны два основных варианта, причем последний может быть модифицирован и использован для подключения не только двух групп светильников, но и трех и более.

Цепь светильников с одним трансформатором

Такой вариант считается оптимальным для четырех, максимум пяти источников света. Если ламп больше, лучше всего будет разделить и на группы. Галогенки подключаются только параллельно. Это нужно учесть при составлении схемы. Еще один важный нюанс.

Необходимо разместить лампы так, чтобы расстояние от каждой из них до трансформатора было примерно одинаковым. Это необходимо для корректной работы приборов.

При наличии разной по длине проводки лампы будут гореть неодинаково. Та, у которой провод короче, будет светить ярче. Прибор с длинным кабелем будет гореть тускло.

Кроме того, в последнем случае в процессе работы возможен еще и нагрев провода, что крайне нежелательно. Специалисты рекомендуют строить схему так, чтобы длина каждого из отходящих к лампам проводов не превышала 200 мм. При этом сечение кабеля должно быть не меньше 1,5 кв. мм.

Таким способом подключают небольшое количество ламп. Оптимально соединять не более пяти, иначе придется устанавливать трансформатор большой мощности

На корпусе трансформаторе находятся клеммы выхода и входа. Первичные маркируются как N и L или Input. Это вход, расположенный на стороне 220 В. Нужно помнить, что здесь подключение проводится через одноклавишный выключатель.

Далее отходящие от распредкоробки нулевой и фазный провода синего и оранжевого либо коричневого цвета соединяются с соответствующими клеммами трансформатора. К вторичным клеммам Output или выход понижающего устройства подключаются галогенные лампы.

Для этого используются только медные провода с одинаковым сечением. Важное замечание. Если по каким-либо причинам клемм трансформатора не хватает, следует установить дополнительные клеммные зажимы. Их можно приобрести в любом специализированном магазине.

Две группы ламп с двумя трансформаторами

Такое подключение оптимально, если светильников больше пяти. Группы могут состоять из одинакового количества ламп или разного. Это не важно. Главное, чтобы для каждой был правильно подобран трансформатор. Как и в описанном выше варианте начать стоит с выполнения схемы.

При выборе места расположения ламп «работают» аналогичные правила. То есть длина всех отходящих к ним от трансформатора проводов должна быть примерно одинакова.

Так подключаются две группы галогенных светильников. Для каждой из них используется свой трансформатор, но выключатель общий для обеих

Это может быть сделать достаточно сложно. Тогда потребуется провести некоторые корректировки. Нужно знать, что для проводов из меди сечением 1,5 кв. мм, а именно их и рекомендовано использовать в данном случае, оптимальная длина варьируется от 150 и до 300 см. На такое расстояние энергия будет передаваться с минимальными потерями и без образования помех.

Иногда такой длины явно недостаточно. В этом случае потребуется выбрать провод большего сечения. Для расстояния от 300 до 400 см выбирается кабель сечением до 2,5 кв. мм. Если предполагается еще большая длина, что нежелательно, следует провести специальный расчет и определить подходящее сечение по специальной таблице.

Подключение каждого из трансформаторов и групп ламп к нему производится аналогично выше описанному способу. То есть нулевая жила из распределительной коробки подключается к нулевым клеммам трансформаторов.

Фазная жила с выключателя соединяется с фазными же кабелями понижающих устройств. Теоретически таким способом можно подключить и более двух групп светильников, но для каждой из них устанавливается свой трансформатор.

Важное замечание. Для каждого из понижающих устройств прокладывается отдельный кабель, причем соединяются они исключительно внутри распределительной коробки. Некоторые «умельцы» предпочитают соединить провода где-нибудь под потолком, но не задействовать распредкоробку.

Это серьезная ошибка, противоречащая ПУЭ, где написано о том, что к каждому из выполненных участков соединения кабелей обязательно должен быть обеспечен свободный доступ для осмотра, обслуживания и возможного ремонта. Поэтому единственный правильный вариант – соединение в распределительной коробке.

В процессе создания галогенной подсветки с большим количеством ламп важно грамотно рассчитать количество осветительных групп и место расположения трансформаторов для каждой из них

Специалисты подчеркивают, что если предполагается подключение группы, состоящей из большого количества ламп, возможен вариант с размещением распределительной коробки между светильниками и выходом трансформатора. Это особенно актуально при недостатке клемм на понижающем устройстве или при ограничениях его размещения.

Выбирая такой вариант нужно знать, что при одинаковой мощности низковольтная цепь пропускает больший ток, чем высоковольтная. Исходя из этого требуется точный расчет для определения сечения провода. Производится оно путем вычисления общей силы тока.

Проиллюстрируем примером. Семь 12 В источников света мощностью в 35 Вт должны быть подключены через трансформатор. Лампы монтируются через распредкоробку параллельно. Нужно узнать , который будет проложен между распределителем и выходом блока.

Для этого сначала умножаем число лампочек на их мощность. Затем полученную величину делим на рабочее напряжение. Получаем приближенно 29 А. Это сила тока, который будет проходить через низковольтную проводку.

Используя представленную в ПУЭ таблицу зависимости сечения проводки от рабочего напряжения, определяем подходящий размер провода. В нашем случае это будет как минимум 4 кв. мм. Как видно, нагрузка достаточно велика. Возможно, есть смысл разделить эту группу ламп еще на две.

Если при подключении двух групп галогенных ламп поставить двухклавишный выключатель, можно получить возможность управлять каждой из них по отдельности

При монтаже двух групп галогеновых лампочек через трансформатор можно использовать два типа выключателей. Если поставить одноклавишную модель, то обе группы смогут включаться/выключаться только одновременно. Если же требуется отдельное управление группами световых приборов, можно поставить двухклавишный выключатель.

Рекомендации специалистов-практиков

Практикующие электрики часто сталкиваются с необходимостью монтажа низковольтных галогенок, когда проводка уже проведена и успешно эксплуатируется. В таком случае далеко не всегда возможно осуществить параллельное подключение ламп к трансформатору без кардинальной переделки проводки.

Чтобы минимизировать затраты специалисты рекомендуют в этом случае соединить каждый светильник с собственным трансформатором. Как правило, это будут небольшие по мощности и габаритам устройства.

Если это кажется расточительством, можно поставить  в светильники вместо низковольтных высоковольтные галогенки на 220 В. Но в этом случае придется снабдить их прибором плавного пуска. Или как вариант, если конструкция светильника позволяет, можно заменить галогенные лампы на светодиоды эконом-класса.

С ориентирами для устройства системы освещения ознакомит статья, досконально разбирающая все стороны вопроса.

Возможность регулировать интенсивность освещения привлекает многих. Большинство электронных трансформаторов дополнено возможностью снижения напряжения на входе, что позволяет регулировать яркость галогенного освещения

Очень часто планируется регулирование интенсивности освещения, для чего в общую схему добавляется . Нужно знать, что большинство импульсных трансформаторов не рассчитаны на совместную работу с диммером.

Поскольку последний отрицательно влияет на функционирование электронного преобразователя, это в конечном итоге заметно сокращает срок службы подключенных галогенных ламп.

По этой причине оптимальный вариант для работы в паре с диммером – тороидальный электромагнитный трансформатор. И еще одно замечание.

Электрики настойчиво рекомендуют не забывать об обслуживании уже установленных понижающих устройств. Оптимально раз в шесть месяцев проводить их плановый осмотр с проверкой работоспособности. При выявлении проблем устройства ремонтируют или заменяют.

Выводы и полезное видео по теме

Видео #1. Давайте знакомиться – трансформаторы Osram:

Видео #2. Как правильно подключить трансформатор:

Видео #3. Все, что нужно знать о трансформаторах для источников света галогенного типа:

Низковольтные галогенные лампы – практичное решение для обустройства встроенного освещения. Они считаются бюджетным аналогом светодиодам, значительно превосходя их в качестве излучаемого света.

Главная сложность использования низковольтных галогенок заключается в необходимости подключения понижающего трансформатора. Однако если сделать все правильно, осветительные приборы будут служить долго и без проблем.

Есть опыт по подключению трансформатора для работы маломощной галогенной лампочки? Знаете технологические тонкости, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии, делитесь полезными сведениями, публикуйте фото в расположенном ниже блоке.

sovet-ingenera.com

Трансформатор для галогенных ламп 12 вольт: расчет и подключение

Содержание:

1. Виды трансформаторов
2. Принцип работы импульсного трансформатора
3. Как рассчитать и выбрать трансформаторное устройство
4. Установка и подключение

Конструкция галогенных ламп представляет собой более совершенную модификацию традиционных ламп накаливания. Их колбы наполнены парами соединений различных галогенов, препятствующих активному испарению металла с нити накаливания в процессе работы. За счет этого создается высокая температура нити, намного больше, чем у обычных ламп. В результате, в галогенных лампах существенно возрастает светоотдача, спектр излучения становится более равномерным, а срок службы заметно увеличивается.

Данные светильники могут работать с напряжением 220 и 12 вольт, причем второй вариант имеет более высокий ресурс и улучшенные технические характеристики. Существует специальный трансформатор для галогенных ламп 12 вольт, преобразующий сетевое напряжение. Это дает возможность широкого использования таких источников освещения не только в домашних условиях, но и во многих других областях.

Виды трансформаторов

В качестве понижающих устройств могут использоваться два вида трансформаторов. Первый вариант представлен тороидальным обмоточным трансформатором – надежным, доступным и простым в работе. Он обладает хорошими параметрами мощности и легко подключается в сети. Принцип действия этого прибора основан на взаимодействии его катушек между собой.

Существенным недостатком таких устройств является их большой вес, достигающий нескольких килограммов и значительные габариты. Данные характеристики ограничивают сферу использования приборов производственными, складскими и другими нежилыми помещениями. Будучи включенными, эти трансформаторы сильно нагреваются, провоцируют скачки напряжения, отрицательно влияют на галогенные лампочки.

Более широкое применение получили низковольтные импульсные трансформаторы, известные как электронные. Основными преимуществами данных устройств являются незначительные габариты и малый вес. Он выполняет качественную трансформацию электрического тока до нужных параметров и не нагревается в процессе работы.

В некоторых случаях электронный трансформатор для галогенных ламп оборудуется встроенной защитой, срабатывающей при коротких замыканиях и перенапряжениях. За счет этого увеличивается срок службы и работоспособность прибора. Эти устройства применяются при встраивании галогенных светильников в стены, мебель или труднодоступные места. Для трансформации электроэнергии в конструкции приборов предусмотрены специальные полупроводниковые устройства, электронные детали и элементы универсального действия.

Галогенные лампы могут функционировать и без трансформатора. Тем не менее, специалисты рекомендуют использование трансформаторных устройств, обеспечивающих необходимый контроль над работой осветительных приборов.

Принцип работы импульсного трансформатора

Поскольку трансформация касается токов высокой частоты, конструкция импульсных приборов отличается малыми размерами сердечника магнитопровода и небольшим количеством трансформаторных обмоток. Это дает возможность существенно снизить размеры и вес данных устройств по сравнению с обычным трансформатором. При этом выходная мощность обоих приборов будет одинаковой.

Для выпрямления напряжения используется диодный мост и сглаживающие конденсаторы. Электрический ток проходит через транзисторный ключ, находящийся в открытом состоянии и далее – через первичную обмотку. В этот момент происходит насыщение магнитопровода сердечника и создание ЭДС на сигнальной обмотке. Ток обмотки заряжает конденсатор, у которого на обкладках повышается напряжение, способное закрыть транзистор.

Постепенно на сигнальной обмотке напряжение уменьшается и пропадает. В результате, через нее происходит разрядка конденсатора и последующее открытие транзистора. Такой цикл повторяется постоянно с высокой частотой, составляющей десятки тысяч Герц.

К обычным лампам накаливания напряжение, поступающее со вторичной обмотки может быть подключено напрямую. Если же требуется запитать электронные устройства постоянным напряжением 12 вольт, то для его преобразования используются выпрямительные диоды. Под влиянием тока вторичной обмотки происходит образование противодействующего магнитного потока. В свою очередь, он способствует росту реактивного сопротивления в первичной обмотке и воздействует на сигнальную обмотку. За счет этого выходное напряжение стабилизируется.

В случае перегорания нити в цепи нагрузки возникает обрыв. Это приводит к нарушению баланса магнитных потоков и сбоям генерации импульсов. Следовательно, электронным трансформаторам необходима нагрузка, подключенная к выходу, при наличии которой они могут нормально функционировать. Отсутствие такой нагрузки быстро выводит прибор из строя. Поэтому при выборе нужной модели трансформатора необходимо знать возможный диапазон мощности ламп, которые требуется подключить. Эти данные должны соответствовать допустимым значениям, указанным в техническом паспорте устройства.

Как рассчитать и выбрать трансформаторное устройство

Потребная мощность трансформатора рассчитывается по определенным параметрам. Требуется получить максимально точные данные, поскольку приобретение слишком мощного устройства будет экономически невыгодным, а слабый трансформатор не выполнит свою функцию.

Расчет мощности трансформатора для галогенных ламп 12 В делается очень просто. Например, в помещении имеется 8 галогенных ламп по 25 ватт каждая, работающие от напряжения 12В. Общая мощность светильников составит 8 х 25 = 200 Вт. Необходимо добавить еще 10-15% на запас мощности и погрешность в расчетах. Получится значение 220-230 Вт. По этой характеристике и нужно делать выбор понижающего трансформатора. Большое количество моделей на современном рынке электроники позволит легко подобрать наиболее подходящий вариант. Существует стандартный ряд мощностей от 50 до 400 ватт, облегчающий выбор блока питания.

Отдельно рассчитываются провода, используемые для подключения. Расчет поперечного сечения выполняется в соответствии с тем значением тока, от которого питаются данные лампы.

Для галогенных светильников используется параллельное подключение по схеме «звезда». Каждую лампочку нужно соединить с трансформатором отдельными кабелями с одинаковым сечением и длиной. В противном случае яркость свечения каждого светильника будет отличаться. Следует учитывать падение напряжения, возникающее на проводе. В связи с этим рекомендуется выбирать максимально короткий проводник. Расстояние от трансформатора до лампы должно быть не менее 20 см, чтобы тепло, выделяемое светильником, не оказывало отрицательного влияния на прибор.

Максимально допустимое падение напряжения не должно превышать 5%. Для расчетов длины проводника используется формула L = 5 x U²/(3,6 x P), а для сечения – S = L x 3,6 x P/(5 x U²). В этих формулах L – длина провода, Р – известная мощность, U – напряжение, S – сечение медного проводника.

Установка и подключение

Подключить понижающий трансформатор для галогенных лампочек 12 вольт к нескольким светильникам можно выполнить двумя способами:

• Подключаются сразу все лампы с помощью одноклавишного выключателя.
• Создаются отдельные группы светильников, подключаемых к собственным трансформаторам.

В первом случае провода фазы и нуля подключаются к входным клеммам блока питания. С противоположной стороны устройства галогенные светильники соединяются со вторичными клеммами на выходе. Для этого используются медные проводники с небольшим сечением, сводящие к минимуму потери электроэнергии. Иногда у трансформатора не хватает клемм, чтобы подключить все количество ламп. Проблема решается с помощью дополнительных клемм, приобретаемых в магазине электротоваров.

Далее нужно правильно подобрать длину проводов, которая должна быть примерно 1,5-3 метра, что исключает помехи и потери энергии в проводах. Слишком длинные проводники будут нагреваться в процессе работы, в результате яркость свечения ламп станет отличаться. Если длина проводника не может быть уменьшена, необходимо увеличить его сечение. Например, сечение провода длиннее трех метров, должно быть не меньше 2,5 мм².

Второй вариант предполагает разбивку светильников на несколько групп. Этот способ считается более практичным и простым в использовании.

На представленном рисунке видно, что все галогеновые лампы разбиты на две группы по три светильника в каждой. Соответственно, потребуется два отдельных трансформатора, аналогично отдельным автоматическим выключателям, защищающим различные приборы.

Данная схема подключения удобна тем, что при выходе из строя любого трансформатора, другой продолжит свою работу без каких-либо проблем. Выбор мощности трансформаторных устройств производится отдельно на каждую группу по методике, рассмотренной ранее. Самое главное – на забывать о запасе мощности в 10-15%.

electric-220.ru

Блок питания для галогенных ламп

Галогеновые лампы с каждым днем все активнее применяются в украшении различных торговых комплексов и витрин. Яркая цветовая гамма, насыщенность в передаче изображения придают им все большую популярность. Срок их службы намного больше, чем у обычных ламп. При этом они могут длительно работать без выключения. В галогенках используются нити накала, но процесс свечения, в сравнении с лампами накаливания, у них отличается благодаря наполнению баллона особым составом. Такие лампочки используются в различных светильниках, люстрах, кухонной мебели и бывают 220 и 12 вольтовые. Блок питания для галогенок напряжением 12 вольт необходим, потому что при прямом их включении в электрическую сеть произойдет короткое замыкание.

Технические характеристики

Вольтаж галогенок бывает не только 220 и 12 вольт. В продаже можно найти лампочки на 24 и даже на 6 вольт. Мощность тоже может быть различной – 5, 10, 20 ватт. Галогеновые лампы от 220 В включаются прямо в сеть. Тем, которые работают от 12 В, необходимы специальные устройства, преобразующие ток из сети для 12 вольт, – так называемые трансформаторы или специальные блоки питания.

Двенадцативольтовые галогенки работают очень хорошо. Раньше, в 90-е годы, применялся трансформатор больших размеров на 50 Гц, который обеспечивал работу только одной галогеновой лампы. В современном освещении применяются импульсные высокочастотные преобразователи. По размерам очень маленькие, но могут потянуть 2 – 3 лампы одновременно.

На современном рынке встречаются как дорогие, так и дешевые блоки питания. В процентном соотношении дорогих продается около 5 %, а дешевки намного больше. Хотя, в принципе, дороговизна – это еще не гарантия надежности. В крутых преобразователях, к сожалению, не используются высококачественные детали, а лишь применяются хитроумные схемные «навороты», способствующие нормальной работе блока питания хотя бы в течение гарантийного срока. Как только он заканчивается, устройство сгорает.

к содержанию ↑

Классификация

Трансформаторы бывают электромагнитными и электронными (импульсными). Электромагнитные доступны по цене, надежны, их можно сделать при желании своими руками. У них есть и свои минусы – приличный вес, большие габаритные размеры, повышение температуры при длительной работе. А перепады напряжения значительно сокращают срок работы галогеновых ламп.

Электронные трансформаторы весят намного меньше, у них стабильное напряжение на выходе, они сильно не нагреваются, могут иметь защиту от КЗ и плавный пуск, увеличивающий срок эксплуатации лампы.

к содержанию ↑

Трансформаторы для галогеновых ламп

Разбор будет проведен на примере блока питания фирмы «Ферон Герман Технолоджи». На выходе этот трансформатор имеет ни много ни мало – 5 ампер. Для такой небольшой коробочки значение потрясающее. Корпус сделан герметичным способом, с отсутствием всякого рода вентиляции. Наверное, поэтому некоторые экземпляры таких блоков питания плавятся от высокой температуры.

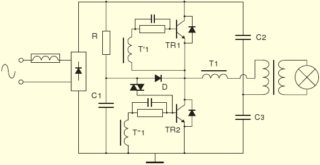

Схема преобразователя в первом варианте очень простая. Настолько минимален набор всех деталей, что вряд ли из нее можно что-то выкинуть. При перечислении видим:

• мост из диодов;
• RC цепь с динистором, чтобы запустился генератор;
• генератор, собранный на полумостовой схеме;
• трансформатор, понижающий входное напряжение;
• низкоомный резистор, который служит в качестве предохранителя.

При большом перепаде напряжения такой преобразователь на 100% «сдохнет», приняв весь «удар» на себя. Все выполнено из довольно дешевого набора деталей. Лишь к трансформаторам нет никаких нареканий, потому что они сделаны на совесть.

Второй вариант выглядит очень слабым и недоработанным. В эмиттерные цепи вставлены резисторы R5 и R6 для ограничения тока. При этом совершенно не продумана блокировка транзисторов в случае резкого повышения тока (ее просто нет!). Сомнение вызывает электрическая цепь (на схеме она красным цветом).

Фирма «Ферон Герман Технолоджи» выпускает галогеновые лампы мощностью до 60 ватт. Сила тока блока питания на выходе получается 5 ампер. Это многовато для такой лампочки.

При снятии крышки обратите особое внимание на размеры радиатора. Для выходных 5 ампер они очень маленькие.

к содержанию ↑

Расчет мощности трансформатора для ламп и схема подключения

Продаются сегодня различные трансформаторы, поэтому существуют определенные правила подбора необходимой мощности. Не стоит брать трансформатор слишком мощный. Он будет работать практически вхолостую. Недостаток мощности приведет к перегреву и дальнейшему выходу устройства из строя.

Рассчитать мощность трансформатора можно самостоятельно. Задачка скорее математическая и по силам каждому начинающему электрику. Например, необходимо установить 8 точечных галогенок напряжением 12 В и мощностью 20 ватт. Общая мощность при этом составит 160 ватт. Берем с запасом на 10 % примерно и приобретаем мощностью 200 ватт.

Схема №1 выглядит примерно таким образом: на линии 220 стоит одноклавишный выключатель, при этом оранжевый и синий провод подсоединяются ко входу трансформатора (первичные клеммы).

На линии 12 вольт все лампы подключаются к трансформатору (на вторичные клеммы). Соединяющие медные провода обязательно должны иметь одинаковое сечение, иначе яркость у лампочек будет разная.

Еще одно условие: провод, соединяющий трансформатор с галогеновыми лампами, должен быть длиной не менее 1,5 метров, лучше, если 3. Если сделать его слишком коротким, он начнет греться, и яркость лампочек снизится.

Схема №2 – для подключения галогеновых светильников. Здесь можно поступить по-другому. Разбить, к примеру, шесть светильников на две части. Для каждой установить понижающий трансформатор. Правильность такого выбора обусловлена тем, что при поломке одного из блоков питания вторая часть светильников все-таки будет продолжать работать. Мощность одной группы составляет 105 ватт. С небольшим коэффициентом запаса получаем, что приобрести необходимо два трансформатора на 150 ватт.

Совет! Каждый понижающий трансформатор запитайте своими проводами и соедините их в распределительной коробке. Места соединения оставьте в свободном доступе.

к содержанию ↑

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

к содержанию ↑

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

к содержанию ↑

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см. Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

к содержанию ↑

Рекомендации по использованию трансформатора

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

1. Запрещается подключение блока питания без нагрузки.
2. Размещайте блок на негорючей поверхности.
3. Расстояние от блока до лампочки не менее 20 сантиметров.
4. Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Блок питания для галогенных ламп — классификация, расчет и подключение

220.guru

СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП

   В настоящее время импульсные электронные трансформаторы благодаря малым размерам и весу, низкой цены и широкому асортименту, широко применяются в массовой аппаратуре. Благодаря массовому производству, электронные трансформаторы стоят в несколько раз дешевле обычных индуктивных трансформаторов на железе аналогичной мощности. Хотя электронные трансформаторы разных фирм могут иметь отличающиеся конструкции, схема практически одна и та-же.

   Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

   Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.

   В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.

   Особенности электронного трансформатора на IR2161:
Интеллектуальный драйвер полумоста;
Защита от короткого замыкания нагрузки с автоматическим перезапуском ;
Защита от токовой перегрузки с автоматическим перезапуском ;
Качание рабочей частоты для снижения электромагнитных помех ;
Микромощный запуск 150 мкА;
Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;
Компенсация сдвига выходного напряжения увеличивает долговечность ламп;
Мягкий запуск, исключающий токовые перегрузки ламп.

   Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.

   Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.

   Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.

   Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.

   Форум по электронным трансформаторам

   Обсудить статью СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП

radioskot.ru

О трансформаторах для питания галогеновых лампочек

Производство и продажа бытовых ламп накаливания  запрещено в странах ЕС, но галогеновые лампочки (а они тоже используют спираль накала, но она регенерируется благодаря наполнению баллона специальным составом) пока разрешено. У нас они активно применяются, ибо всё везут из Китая, а они плевали на все запреты.  Галогенки  используются в качестве врезных светильниках как в фальшпотолках,  в люстрах, в кухонной мебели, да и не только в кухонной. Бывают они двух видов  — 12 вольт и 220 вольт. Ну и мощность потребления также бывает разной – 5, 10, 20 и более ватт. С лампами 220 вольт всё понятно: их просто включают прямо в сеть, а вот для тех, что работают от 12-ти необходимо специальное устройство преобразущее 220 вольт в 12.  Кстати! Настоятельно рекомендую вообще не покупать и нигде не применять «точечные» галогенки на 220 вольт. У них феноменально низкая надежность, даже у тех, что произведены «крутыми» фирмами.  Ну, разве если ставить устройство плавного включения.

А вот 12-вольтовые работают относительно надежно,  другое дело, что в «игру» вступает этот самый преобразователь. Еще в 90-е годы им был обычный трансформатор на 50 Гц, большой и тяжелый. Причем на каждую лампочку нужно было ставить свой отдельный трансформатор. Я в начале 90-х годов делал электрику в очень крутом (по тогдашним меркам) магазине автозапчастей, там в потолок было вмонтировано штук 30 таких ламп, от каждой шло два провода в специальный бокс где мы  разместили трансформаторы. По данным на 2010 год все трансформаторы работали, хотя лампочки, конечно менять приходилось, хоть и редко. Сейчас такие трансформаторы тоже можно купить, но стоят они дорого – где то 20 долларов штука. И покупает их мало кто, а может и вообще никто. В ходу – импульсные высокочастотные преобразователи! Маленькие, но такие что тянут по 50-60 ватт (так написано на корпусе), то есть можно подключить к ним 2-3 лампы.

Всё бы ничего, но! Преобразователи бывают двух видов – дешевые и дорогие. Минимум 95% рынка – дешевые преобразователи. 5% — дорогие, но дороговизна – не гарантия от поломок. Вообще, я вам скажу так: в настоящее время электронная промышленность могла бы производить просто феноменально надежные преобразователи, но таковые никто не производит, во всяком случае, мне не попадались. Те что дорогие отличаются от дешевых не качеством деталей (они везде одинаковы), а некоторыми схемными «наворотами» которые действительно снижают вероятность выхода изделия по крайней мере в течении гарантийного срока. И если дешевые преобразователи на 220-12 вольт 50-60 ватт стоят 3-4 доллара, то дорогой  — 12-15, а иногда и больше.

Сегодня мы поговорим о ремонте дешевых, благо их тут у меня нарисовалось штук десять. Вообще, почти все их предпочитают выкидывать, но смех в том, что покупая новый дешевый преобразователь, вы не получаете никакой гарантии что он у вас не вылетит через пару часов работы. А имея тестер, паяльник и руки растущие из нужного места, можно быстро отремонтировать эти штуковины. И как китайские производители еще не додумались заливать их эпоксидкой?

Вот они. Фирма Feron. Герман Технолоджи, фор лоу-вольтс халоген лэмпс. Ну в общем вы поняли,да? 60 ватт. То есть 5 ампер на выходе. Нехило, для такой мелкой штуковины. Правда они все не работают, а одна, как вы видите даже расплавилась. Обратим внимание, что корпус герметичный, то есть там нет никакой вентиляции. Вот точно также сейчас делают корпуса блоков питания для ноутбуков – герметично склеивают. Оттого вылетают эти блоки пачками. В половине случаев, причина – перегрев элементов. То же самое лампы-экономки. Белый цоколь где размещена схема – совершенно герметичен, хотя должен быть как решетка. Вентиляции  — ноль. Понятно, что это сделано для того, чтобы долго ничего не работало.

Проводим вскрытие. Обращаем внимание на «радиаторы». И это у штуковины которая выдает 5 ампер на выходе:

Срисовываем схему:

Схема преобразователя в варианте 1 феноменально проста. По сути –  самое простое что можно вообразить, здесь даже нельзя выкинуть ни одной делали. Самый минимум чтобы работало. Диодный мост, RC цепь плюс динистор для запуска генератора, сам генератор собранный по полумостовой схеме и понижающий трансформатор. На входе – низкоомный резистор выполняющий функции предохранителя. Он должен героически сгореть в случае наступления аварийного режима, никаких других защит принципиально не предусмотрено. И это всё собрано их самых дешевых деталей. Единственное к чему нет претензий – к трансформаторам, они сделаны нормально.

Вариант 2 вообще мутный. Да, они вставили в эмиттерные цепи резисторы R5-R6, типа «ограничение тока», но это глупо и бессмысленно, если не предусмотрено никакой блокировки транзисторов или другого способа срыва генерации в случае превышения этого самого тока.  И совершенно непонятно назначение цепи выделенной красным цветом. Какой-то местный китайский креатив.

Начинаем проверять детали омметром, не выпаивая их из платы:

1. В 8 платах из 10 обнаруживаем что сопротивление резистора R1 – бесконечность. То есть он сгорел. В некоторых случаях даже видно растрескавшийся корпус. Это фактически со 100% вероятностью говорит о том, что сгорело 2 силовых транзистора (в этой схеме если сгорает один, автоматически сгорает и второй). То есть сразу меняем и резистор и транзисторы. Впрочем, транзисторы на всякий случай проверяем (прямо в плате) и выясняем, что  в некоторых блоках они вылетели странным образом:  коллекторный переход имеет нулевое сопротивление, а эмиттерный – бесконечное. Это означает что, скорее всего, вылетели и резисторы R3-R4 в цепи баз. Проверяем омметром. Так и есть. Смотрим через «очки» и видим трещины и облезший лак. Да, в схеме по варианту 2 разумеется разорваны транзисторы в цепи эмиттера. Иначе – никак. Меняем.



Видно как потемнела плата под транзисторами. Очевидно что они перегревались.



1. Симметричный динистор V1 проверить омметром нельзя. В норме он должен давать бесконечность в обе стороны. Но даже если он и дает, это не факт что он работает. Впрочем, в моем варианте рабочими оказались все 10 динисторов.
2. Конечно, не может идти и речь об эксплуатации транзисторов с такими, с позволения сказать, «радиаторами».  Усиливаем их и вырезаем кусок корпуса, дабы создать естественное охлаждение. Трансы будут помещены в недоступное место, так что за безопасность можно не волноваться. В крайнем случае, одеть термоусадочный кембрик.
3. После всех замен и усовершенствований, включаем штуковину. Профит! На 20 ваттной лампочке после часа работы радиатор едва нагрелся до 35 градусов. Это нормально. Хотя мой совет: эксплуатируйте эти трансформаторы максимум в 2/3 заявленной мощности. А лучше – в половину.



4.  В двух других трансформаторах собранных по варианту 1 оказался  неисправным конденсатор C1. Причем он был не пробитым, но высохшим. То есть потерял емкость. Уверен что это было из-за перегрева — данным тип конденсаторов вообще плохо держит температуру.

О ремонте дорогих преобразователей для галогенок я расскажу в другой раз. В настоящее время я заканчиваю делать свой преобразователь на базе данного «Ферона», который, по моему мнению, должен быть лишен всех явных недостатков и работать надежно.

Можно конечно задать себе вопрос – а нафига их вообще чинить? Стоит ли затраты полученного результата? Давайте подсчитаем. Вот у меня было 10 преобразователей. Каждый по 4 доллара. Итого – 40 долларов. 2 транзистора стоят 2×0,3 = 0,6 долл. Резистор – 0,05 долл. При этом резисторы вылетели не во всех преобразователях. В общем, весь ремонт обошелся в 6 долл. Профит — 34 долл. и примерно два часа работы. С дорогими – еще выгоднее.

В заключении представляю еще 2 схемы. Их я нашел в инете, они похожи на мои, но всё же отличаются.

01.06.2013

www.budyon.org

схема, принцип работы, переделка и устройство

Содержание статьи:

Электронный трансформатор (ЭТ) появился на отечественном рынке сравнительно недавно, но уже успел завоевать популярность у любителей и профессионалов. На страничках Интернета публикуется большое количество материалов по электронным преобразователям, представленным самодельными источниками и зарядными устройствами различного типа. В них подробно описывается принцип их работы и порядок подключения к сети. По своему составу эти приборы относятся к типовым сетевым модулям, в качестве основного узла в которых используется именно ЭТ. Благодаря своей простоте и универсальности эти изделия стоят не дороже китайского блока питания (БП). Подобно ему при зарядке они работают от промышленной сети 220 Вольт.

Устройство и принцип действия ЭТ

Электронный трансформатор

Конструктивно этот элемент схемы содержит в своем составе следующие узлы:

• мультивибратор – задающий генератор импульсов на мощных транзисторах;
• мост, собранный на высоковольтных катушках индуктивности;
• малогабаритный трансформатор напряжения 220 12.

Функцию генератора в схеме электронного трансформатора выполняет либо диодный тиристор, либо транзисторы, включенные по схеме коммутаторов мощных импульсов (их еще называют ключевыми). При работе этого электронного узла частота генерации задается с помощью переменного резистора и накопительной емкости (ее допускается регулировать в диапазоне от 30 до 35 кГц). Катушки индуктивности включены по частично мостовой схеме и намотаны на небольшом по размеру кольцевом сердечнике.

В этом модуле предусмотрена петля обратной связи, позволяющая повысить стабильность работы задающего генератора.

В составе схемы применены высоковольтные биполярные транзисторы (обычно – типа  MGE 13001-13009). Конкретная марка выбирается в зависимости от мощности электронного трансформатора, основное назначение которого – понижать уровень выходного сигнала до заданной величины в 12 (24) Вольта. Его основное достоинство – небольшие габариты и малый вес, что позволяет снизить соответствующие параметры всего устройства.

Принцип работы трансформатора состоит в формировании генератором импульсного напряжения нужной амплитуды, которое после преобразования в трансформаторе снижается до требуемого уровня. Для нормальной работы галогенных ламп мощных токовых импульсов амплитудой 12 или 24 Вольта бывает вполне достаточно.

Блок питания на основе электронного трансформатора

Принципиальная схема электронного блока питания

При изготовлении полноценного блока питания на основе электронного трансформатора постоянного тока на 12 Вольт к его схеме добавляется выпрямительный мост с элементами фильтрации. Этот узел состоит из 4-х вентильных диодов средней мощности с обратным напряжением до 1 кВ и током порядка 1 Ампер. После них полученное в результате выпрямления постоянное напряжение сглаживается (фильтруется) электролитическим конденсатором и мощным индуктивным дросселем.

Благодаря этому узлу удается управлять зарядной цепочкой из переменного резистора и конденсатора, входящих в электронный трансформатор.

Достоинством блока питания, собранного по рассмотренной схеме является простота и безотказность. Основой недостаток – сложность получения на выходе импульсного тока достаточно большой амплитуды. Схема подходит только для маломощных галогенных ламп, устанавливаемых в небольших светильниках типа «ночник».

Достоинства электронных преобразователей

К числу основных достоинств устройств, построенных на основе ЭТ, относят следующие особенности работы схемы:

• выходной трансформатор блока питания не запустится без подсоединения к нему нагрузки – перейдет в активный режим, если только к нему подключен светильник с лампочкой;
• помимо щадящего режима работы элементов электронной схемы это свойство ЭТ позволяет экономить на расходуемой электроэнергии;
• в изделии легко реализуется система защиты от опасных перегрузок и коротких замыканий.

В качестве образца, используемого для самодельного изготовления блока питания на таком трансформаторе, нередко берутся более сложные полумостовые схемы. Обычно они построены на базе драйверов типа IR2153 или подобных ему электронных компонентов. В качестве дополнительной опции в них предусмотрен индикаторный светодиод, сигнализирующий о наличии высокочастотных колебаний.

Некоторые из достоинств электронных преобразователей относятся специалистами к недостаткам, мешающим самостоятельной переделке их в простейшие блоки питания.

Недостатки предлагаемых рынком моделей ЭТ

В дешевых моделях отсутствует специальная защита от перегруза

Несмотря на экономичную и хорошо отработанную схему блоки питания на ЭТ имеют целый ряд недостатков, к которым принято относить:

• отсутствие в простейших китайских моделях специальной защиты от перегруза;
• вызванная этим необходимость обязательной доработки схемы;
• во многих рыночных образцах отсутствует входное фильтрующее устройство, что вынуждает добавлять в нее сглаживающий электролитический конденсатор (он ставится после «мощного» дросселя).

К перечисленным недостаткам обычно относят «жесткий» режим работы высоковольтных транзисторов, включенных по ключевой схеме.

При случайном замыкании по выходу (КЗ) эти элементы просто «сгорают», что приводит к необходимости срочного обновления всего электронного модуля. Нередко при этом выходит из строя и выпрямитель на полупроводниковых диодах, также нуждающийся в замене.

Заниматься ремонтом ЭТ нецелесообразно, поскольку стоит он практически копейки. Гораздо проще и дешевле приобрести новый модуль и переделать его под свои нужды.

Мощность электронных трансформаторов

Под показателем мощности ЭТ понимается величина тока в нагрузке, умноженная на напряжение питания галогенной лампочки. На отечественном рынке встречаются различные образцы трансформаторных изделий с заявленными показателями от 25-ти и до нескольких сотен Ватт. Наиболее широко представлены модели, рассчитанные на выходную мощность порядка 50-80 Ватт. К таким преобразователям допускается подключать две или даже три 20-ти ватные лампы. Как правило, все они рассчитаны на выходное напряжение 12 Вольт.

Рассмотренные блоки питания используются только по своему прямому назначению – для питания галогенных источников света. Применять их для светодиодных ламп, например, запрещено прикладываемой к изделию инструкцией.

strojdvor.ru
