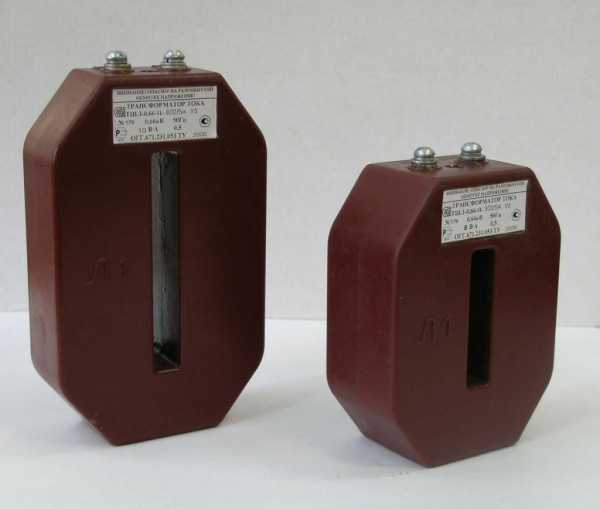

Измерительный трансформатор тока ТПОЛ-10

Трансформа́тор то́ка — трансформатор, первичная обмотка которого подключена к источнику тока, а вторичная обмотка замыкается на измерительные или защитные приборы, имеющие малые внутренние сопротивления.

Измерительный трансформа́тор то́ка — трансформатор, предназначенный для преобразования тока до значения, удобного для измерения. Первичная обмотка трансформатора тока включается последовательно в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, пропорционален току, протекающему в его первичной обмотке.

Трансформаторы тока (далее — ТТ) широко используются для измерения электрического тока и в устройствах релейной защиты электроэнергетических систем, в связи с чем на них накладываются высокие требования по точности. Трансформаторы тока обеспечивают безопасность измерений, изолируя измерительные цепи от первичной цепи с высоким напряжением, часто составляющим сотни киловольт.

К ТТ предъявляются высокие требования по точности. Как правило, ТТ выполняют с двумя и более группами вторичных обмоток: одна используется для подключения устройств защиты, другая, более точная — для подключения средств учёта и измерения (например, электрических счётчиков).

Особенности конструкции[ | ]

Вторичные обмотки ТТ (не менее одной на каждый магнитопровод) обязательно нагружаются. Сопротивление нагрузки строго регламентировано требованиями к точности коэффициента трансформации. Незначительное отклонение сопротивления вторичной цепи от номинала, указанного в паспорте ТТ, по модулю полного сопротивления Z или коэффициента мощности cos φ (обычно cos φ = 0,8 индукт.) приводит к изменению погрешности преобразования и, возможно, ухудшению измерительных качеств трансформатора. Значительное увеличение сопротивления нагрузки создает высокое напряжение во вторичной обмотке, достаточное для пробоя изоляции трансформатора, что приводит к выходу трансформатора из строя, а также создаёт угрозу жизни обслуживающего персонала. Кроме того, из-за возрастающих потерь в сердечнике магнитопровода трансформатор начинает перегреваться, что также может привести к повреждению (или, как минимум, к износу) изоляции и дальнейшему её пробою. Полностью разомкнутая вторичная обмотка ТТ не создаёт компенсирующего магнитного потока в сердечнике, что приводит к перегреву магнитопровода и его выгоранию. При этом магнитный поток, созданный первичной обмоткой, имеет очень высокое значение, и потери в магнитопроводе сильно нагревают его. В конструктивном отношении трансформаторы тока выполнены в виде сердечника, шихтованного из холоднокатанной кремнистой трансформаторной стали, на которую наматываются одна или несколько вторичных изолированных обмоток. Первичная обмотка также может быть выполнена в виде катушки, намотанной на сердечник, либо в виде шины. В некоторых конструкциях вообще не предусмотрена встроенная первичная обмотка; первичная обмотка выполняется потребителем путём пропускания провода через специальное окно. Обмотки и сердечник заключаются в корпус для изоляции и предохранения обмоток. В некоторых современных конструкциях ТТ сердечник выполняется из нанокристаллических (аморфных) сплавов для расширения диапазона, в котором трансформатор работает в классе точности.

Коэффициент трансформации измерительных трансформаторов тока является их основной характеристикой. Номинальный (идеальный) коэффициент указывается на шильдике трансформатора в виде отношения номинального тока первичной (первичных) обмоток к номинальному току вторичной (вторичных) обмоток, например, 100/5 А или 10-15-50-100/5 А (для первичных обмоток с несколькими секциями витков). При этом реальный коэффициент трансформации несколько отличается от номинального. Это отличие характеризуется величиной погрешности преобразования, состоящей из двух составляющих — синфазной и квадратурной. Первая характеризует отклонение по величине, вторая отклонение по ф

ru-wiki.ru

Трансформатор тока — принцип работы, устройство и назначение

Для моделирования процессов, протекающих в электрических установках, а также безопасного измерения требуется проведение преобразований одних электрических величин в другие, аналогичные, имеющие измененные пропорционально значения. Трансформаторы тока (ТТ) работают на основе электромагнитной индукции, закон которой действует в магнитном и электрическом поле. Он проводит преобразование вектора тока первичного значения с соблюдением пропорции в его пониженное значение с точной передачей угла и величины по модулю.

Трансформатор, в котором вторичное значение протекающего тока пропорционально первичной величине тока, имеющего сдвиг, равный нулю, когда он правильно включен, — это трансформатор тока. У ТТ первичная обмотка включается последовательно в цепь на токопровод, а вторичная обмотка имеет нагрузку в виде измерительных приборов для создания условия протекания электротока по ней, который по величине пропорционален величине тока в первичной обмотке.

Трансформаторы тока

Необходимо отметить, что в ТТ (высокого напряжения) первичная обмотка имеет изоляцию от вторичной обмотки, так как она одним концом заземляется, и потенциал во вторичной обмотке приравнивается к потенциалу земли.

Существует разделение токовых трансформаторов на измерительные и защитные, бывают случаи, когда эти функции в ТТ совмещаются. Трансформатор тока предназначен для передачи измеряемых величин измерительным приборам. Место установки ТТ такого вида на высокой стороне, когда нет возможности провести измерения величин непосредственно приборами измерения, когда высокий ток или напряжение. Приборы измерений (обмотки ваттметров, амперметр, счетчик учета, другие приборы) подключаются к вторичной обмотке ТТ. Назначение трансформатора тока заключается в следующем:

• возможность преобразования любой величины переменного тока в значение, возможное для измерения приборами стандартного измерения величин;
• безопасность персонала, проводящего измерения, от доступа к высокому напряжению.

Защитные трансформаторы тока назначение имеют для передачи информации измерений в приборы и устройства управления и защиты, они обеспечивают:

• возможность преобразования любой величины переменного тока в значение для обеспечения работы релейной защиты;
• безопасность персонала, который работает с релейной защитой, от доступа к высокому напряжению.

Как работает устройство?

Принцип работы трансформатора тока

Через первичную обмотку токового трансформатора с количеством витков w1 и сопротивлением z1 протекает ток трансформатора I1, этот процесс формирует магнитный поток Ф1, который улавливает сердечник трансформатора (магнитопровода), расположенный под 90 градусов к вектору тока I1. Такое положение сердечника не допускает потерь электроэнергии, когда происходит ее преобразование в магнитную энергию.

Когда поток Ф1 пересекает обмотку с витками w2, он наводит в ней ЭДС (Е2), которая воздействует на обмотку, и в ней возникает ток I2, который протекает по вторичной катушке с сопротивлением z2, и сопротивление подключенной нагрузки (z нагрузки). Во вторичной цепи происходит падение напряжения на зажимах U2.

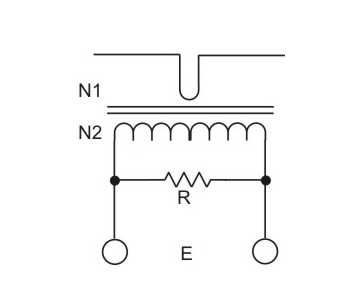

В данной схеме принципа действия трансформатора тока показано, как находится коэффициент трансформации — это значение К1, которое задается при разработке устройства и тестируется на заводе. Класс точности определяется метрологической инстанцией и показывает реальные значения трансформации. На практике этот коэффициент определяют по номинальным параметрам, так, 1000/5 говорит о том, что при токе в 1000 ампер первичной обмотки вторичная обмотка будет иметь 5 ампер нагрузки.

Как классифицируются токовые трансформаторы?

Специалисты классифицируют токовые трансформаторы, предназначенные для защиты и измерений, по выраженным признакам:

1. Размещение и установка, когда токовые трансформаторы могут монтироваться:

• на открытой площадке — ГОСТ15150-69, категория размещения №1;
• закрытое помещение — ГОСТ15150-69;
• встраиваемые токовые трансформаторы в электрическое оборудование — ГОСТ 15150-69;
• токовые трансформаторы для установки в специальном оборудовании (шахты, корабли, электропоезда, другое оборудование).

1. Метод установки: трансформаторы тока проходные, которые устанавливаются в стеновых проемах или других конструкциях, опорные ТТ устанавливаются на плоскости, встраиваемые токовые трансформаторы в щиты электрооборудования.
2. Коэффициент трансформации. Может быть один или несколько, которые получаются изменением числа витков первичной и вторичной обмотки ТТ.
3. Количество ступеней трансформации: каскадные, одноступенчатые.
4. Количество витков в первичной обмотке: многовитковые токовые трансформаторы, одновитковые ТТ.

Схема токового трансформатора

Одновитковые трансформаторы тока имеют стержневую первичную обмотку (3 трансформатор), а также могут иметь U-образную форму (4 трансформатор).

Назначение и применение

Промышленное производство выпускает токовые трансформаторы для решения задач учета электроэнергии, с целью защиты силовых трансформаторов и линии передачи электрической энергии.

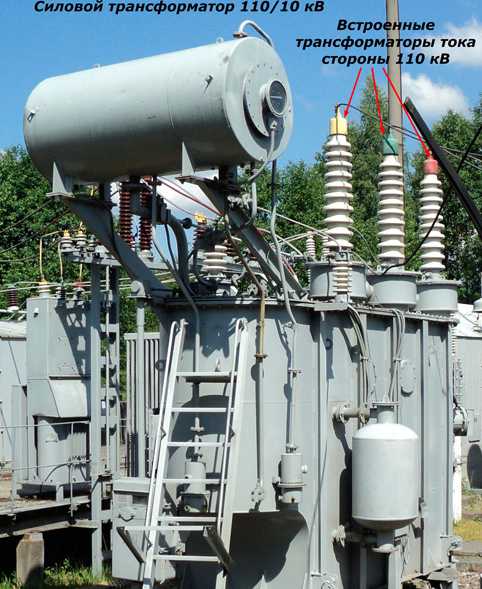

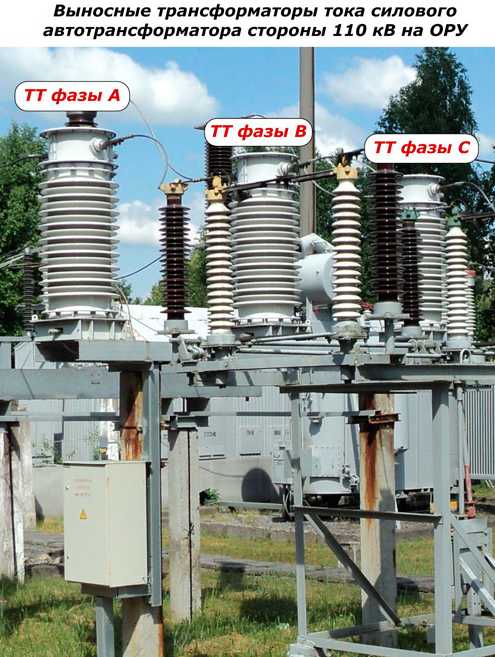

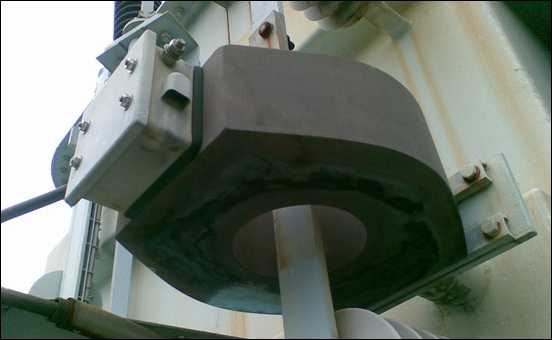

Выносные токовые трансформаторы На оборудовании применяются конструкции встроенных токовых трансформаторов, для размещения непосредственно на силовом объекте, устройства со стороны 110 кВ

Высоковольтные токовые трансформаторы вместо изолятора применяют специальное трансформаторное масло.

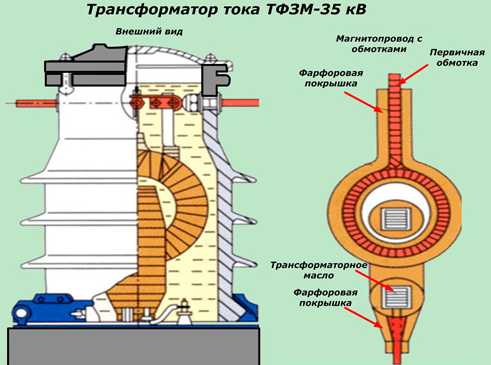

Конструкция трансформатора тока марки ТФЗМ для работы на линии 35 кВ

Трансформаторы тока на линии до 10 кВ в качестве изоляционного материала между обмотками применяют твердые изоляционные материалы.

ТПЛ-10

Возможные неисправности

Наиболее частые неисправности в токовых трансформаторах, по мнению специалистов, следующие:

• нарушение изоляции в обмотках, когда изделие работает под нагрузкой из-за тепловой перегрузки, механического удара, из-за плохого монтажа;
• межвитковое замыкание в ТТ, происходит утечка тока, возможность КЗ (короткого замыкания).

Для улучшения эффективной работы рекомендуется делать поверку работы ТТ при помощи тепловизора, когда проявляются некачественные контакты и достигается понижение температурного режима работы оборудования. Проверку ТТ на КЗ должны периодически делать работники лабораторий. Эти действия включают:

• снятие характеристик по току и напряжению;
• нагрузка ТТ посторонним источником;
• снятие параметров в действующей схеме;
• проведение аналитических исследований по выявлению коэффициента трансформации.

Об обмотке

Требования к конструкции

Когда проектируются токовые трансформаторы, должны соблюдаться следующие требования:

1. Выводы первичной обмотки делаются по ГОСТ 10434-82, для ТТ наружного исполнения учитывается ГОСТ 21242-75. Выводы вторичной обмотки делаются также по ГОСТ 10434-82, они могут располагаться на конструкции изделия, в который встраивается токовый трансформатор. Для наружного исполнения выводы контактов вторичной обмотки должны закрываться специальной крышкой, в коробке, которая не пропускает влагу.

Маркировка выводов:

1. Когда в качестве изолятора используется трансформаторное масло, этот вид ТТ должен иметь компенсатор (расширитель), а также указатель количества масла по уровню. Масло расширитель должен иметь достаточный объем для обеспечения работы ТТ во всех режимах и нужного для этого количества масла.
2. В токовых трансформаторах с указателем количества масла его размер должен быть достаточным для определения объема масла в расширителе с расстояния, безопасного для здоровья персонала.
3. Если токовый трансформатор весит больше 50 кг, он обязательно оборудуется креплением для подъема. Существуют марки ТТ, в которых нельзя сделать крепления, для этого в документации указывается место для его охвата.
4. В ТТ, имеющем на вторичной обмотке напряжение больше 350 вольт, должна быть предостерегающая надпись: «Опасно! Высокое напряжение!».
5. Если токовый трансформатор не встроенной конструкции, он оборудуется контактной площадкой для заземления. Возле зажима заземления устанавливается специальный знак ГОСТ 21130-75.

Как выбрать токовый трансформатор для прибора учета электроэнергии

Для выбора нужного вам ТТ необходимо руководствоваться следующей информацией:

• знать параметры сети, номинальное напряжение;
• какой будет ток в первичной и вторичной обмотке ТТ;
• какой у токового трансформатора коэффициент;
• класс точности изделия;
• конструкция токового трансформатора.

Когда определяются параметры напряжения, надо принимать максимально возможное значение напряжения. Для счетчика 0,4 кВ рекомендуется токовый трансформатор 0,66 кВ.

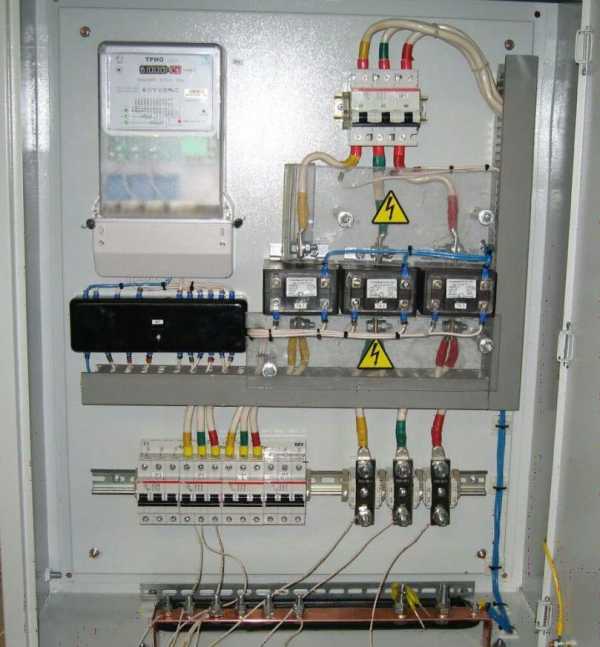

Как подключить счетчик через токовый трансформатор

Величина тока на вторичной обмотке — около 5 ампер, а ток первичной обмотки можно рассчитать по коэффициенту трансформации. Необходимо учитывать всю нагрузку, выбирая коэффициент трансформации, допускается подключение ТТ с завышенным коэффициентом трансформации.

Выбор ТТ по классу точности зависит от цели, в которых используется изделие, коммерческий учет рекомендует класс точности не ниже 0,5S, а для условий технического учета достаточная точность — 1S.

Вывод

Схема замещения ТТ позволяет определить его точность, кроме того, используя схему замещения токового трансформатора можно описать все процессы, протекающие в нем, можно построить векторную диаграмму, но необходимо учесть разницу на намагничивание сердечника вторичной обмотки. Чем больше отклонения в замещенной схеме, тем меньше класс точности ТТ.

Похожие статьи:

domelectrik.ru

Трансформаторы тока и напряжения: виды, конструкция, принцип действия!

Без электроснабжения невозможно представить нашу жизнь. Чтобы электрическая система работала без сбоев или не пришла в негодность из-за неисправности в кабеле или в силовом оборудовании, её параметры необходимо контролировать, замерять. Диагностика, заключающаяся в проведении электрических измерений, способна выявить причины сбоев и вовремя устранить их. Для этого применяются приборы, измеряющие величины токов, напряжений, мощности.

Но если в электроустановках с низким напряжением возможно подключение измерительных приборов напрямую, непосредственно к измеряемому узлу, то в высоковольтных цепях проблематично отследить параметры без применения измерительных трансформаторов. В электроустановках напряжение доходит до 750 кВ и выше, а токи устанавливаются в десятки килоампер и более. Для «прямого» измерения потребовались бы громоздкое и дорогое оборудование, а иногда измерения вообще не возможно было бы произвести. Также, при обслуживании приборов, напрямую подключенных к сети высокого напряжения, персонал подвергался бы опасности поражения током.

Измерительные трансформаторы тока (ТТ) и напряжения (ТН) способствуют расширению пределов измерений обычных измерительных устройств и одновременно изолируют их от цепей высокого напряжения. Измерительные трансформаторы создаются с высоким классом точности. Во время эксплуатации их метрологические характеристики подлежат первичной и периодической поверке на правильность работы.

Наиболее часто в сетях переменного тока применяются электромагнитные трансформаторы. Они состоят из магнитопровода, первичной и одной или нескольких вторичных обмоток. ТТ преобразовывает замеряемый высокий ток в малый, а ТН — измеряемое высшее напряжение в низшее. Измерительные трансформаторы включаются в цепи между высоковольтным оборудованием и контрольно-измерительными приборами: амперметрами, вольтметрами, ваттметрами, приборами релейной защиты, телемеханики и автоматики, счетчиками энергии.

Зачем нужны измерительные трансформаторы напряжения

Содержание статьи

Измерительные ТН относятся к преобразователям электрической энергии, которые:

• трансформируют напряжение участка сети или установки в напряжение приемлемой величины для осуществления измерений с помощью стандартных измерительных устройств, питания релейной защиты, устройств сигнализации, автоматики, телемеханики;
• изолируя вторичные приборы и цепи, защищают оборудование от высокого напряжения и персонал, имеющего доступ к обслуживанию электроустановок, от поражения током.

Подключение ТН к высоковольтной части электроустановки осуществляется соединением его первичной обмотки «в параллель» к цепи высокого напряжения. Номинал вторичных обмоток трансформатора напряжения составляет обычно 100 В. Так как сопротивление измерительных приборов, подключаемых к вторичной обмотке, велико, током можно пренебречь. Поэтому основной режим работы ТН подобен режиму холостого хода типового силового трансформатора.

Трансформаторы напряжения и их конструкция

Трансформаторы напряжения подразделяются:

• по числу фаз: на одно- и трехфазные;
• по числу вторичных обмоток: двухобмоточный ТН имеет одну вторичную обмотку, трехобмоточный — две: основную и дополнительную;
• по назначению вторичн

electricity-help.ru

Страничка эмбеддера » Трансформатор тока

Иногда нужно узнать – какой ток течет в электрической цепи. Если ток небольшой, для этого можно использовать простой резистор. Если-же ток достигает неприличных величин (к примеру, как в трансформаторах Тесла), приходится искать другие методы измерения. Один из таких методов – использование трансформатора тока.



Что это такое?

Трансформатор тока, для краткости будем называть его ТТ, используется повсеместно. К примеру, в электросчетчиках и на подстанциях. Мы-же будем рассматривать то, как его можно использовать для измерения тока в импульсных источниках питания – сварочных аппаратах, трансформаторах Тесла итп. Стоит сразу обратить внимание, что с помощью ТТ можно измерять только переменный ток, но никак не постоянный!

Итак, ТТ позволяет нам измерять очень большой ток. Чем-же ТТ отличается от обычного трансформатора? А вот ничем! Название придумали из-за области применения и характерной конструкции – катушка на тороидальном сердечнике, через которую пропущен провод.

ТТ преобразует проходящий через него ток в пропорциональное напряжение. К примеру, если через трансформатор проходит 100А, то он выдает 1В, а если проходит 200А, то на выходе мы получим 2В.



Основные соотношения

Проделав нехитрые математические выкладки, можно убедиться, что для токов в обмотках ТТ с очень большим коэффициентом трансформации по напряжению и  с короткозамкнутой вторичной обмоткой действует такой закон для тока в обмотках:

Для того, чтобы преобразовать ток в напряжение, используют обычный резистор. Типичная схема включения ТТ:

Напряжение, падающее на резисторе R, согласно закону Ома, равно E=IR. Таким образом, зависимость выходного напряжения ТТ от тока определяется простым выражением:

К примеру, рассмотрим трансформатор Тесла, где через ТТ течет ток в 500А. Если у нас 1 виток в первичной обмотке ( да, просто пропущенный через кольцо провод считается за один виток), а во вторичной обмотке — 1000 витков, то ток во вторичной обмотке окажется равным 0.5А. Если мы возьмем сопротивление R1 = 2ом, то при полном токе на нем будет падать 1вольт.

Просто? Еще-бы!



Применения

Раз мы уже знаем, что такое токовый трансформатор, давайте подумаем куда его можно всунуть. Кроме того, что можно измерять большие токи, можно еще строить автогенераторы с обратной связью по току. Практически все DRSSTC являются именно такими. Можно также организовывать защиту от превышения тока, без такой защиты большинство импульсных блоков питания являются ”живыми мертвецами”.



Запаздывание по фазе

Для автогенераторного применения важна еще одна характеристика ТТ – задержка сигнала.

Запаздывание сигнала может произойти из-за таких факторов

• Индукция рассеяния ТТ вместе с выходным резистором образует ФНЧ.

• Межвитковая емкость в ТТ может стать причиной сдвига фазы.

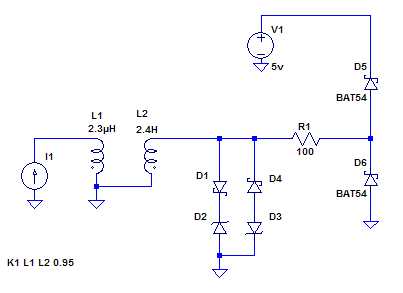

Для анализа обоих этих ситуация, я набросал простую модель в SWCad’е.

Для предыдущего примера с трансформатором Тесла, возьмем сердечник R25.3 из материала N87 фирмы Epcos. В качестве паразитной емкости, возьмем 1нФ. Не спрашивайте, откуда такая емкость. Мне она кажется значительно большей, чем может возникнуть в любой реальной ситуации. Модель выглядит так:

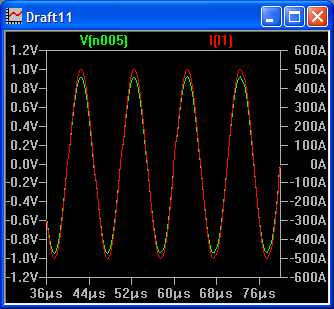

Результаты симуляции при к. связи = 1
