Требования к средствам учета электроэнергии

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений.

Технические параметры и метрологические характеристики счётчиков электрической энергии должны соответствовать требованиям ГОСТ 52320-2005 Часть 11 «Счетчики электрической энергии», ГОСТ Р 52323-2005 Часть 22 «Статические счетчики активной энергии классов точности 0,2S и 0,5S», ГОСТ Р 52322-2005 Часть 21 «Статические счетчики ивной энергии классов точности 1 и 2» (для реактивной энергии — ГОСТ Р 52425−2005 «Статические счетчики реактивной энергии»).

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.



Требования к приборам учета электрической энергии, потребляемой юридическими лицами:

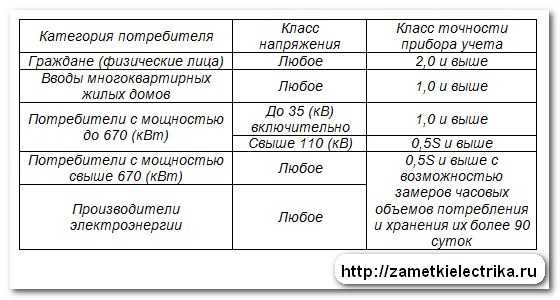

1.   В зависимости от значения максимальной мощности (указанной в акте разграничения) и уровня напряжения на месте установки измерительного комплекса класс точности прибора учёта должен быть:

·      Для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже с максимальной мощностью (согласно акту разграничения) менее 670 кВт — счетчики класса точности не менее 1,0.

·      Для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше класса точности не менее 0,5S.

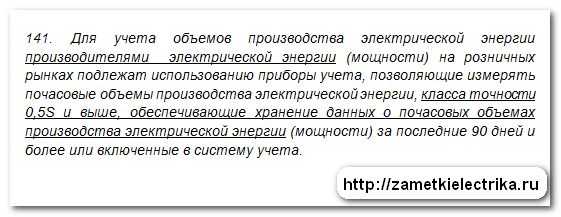

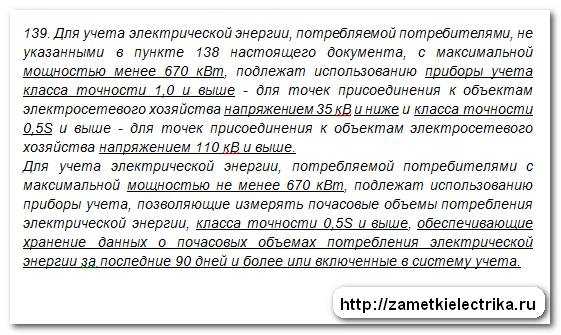

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию счетчики, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности не менее

0,5S, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета.

(основание п. 139 ПП РФ №442 от 04.05.2012)

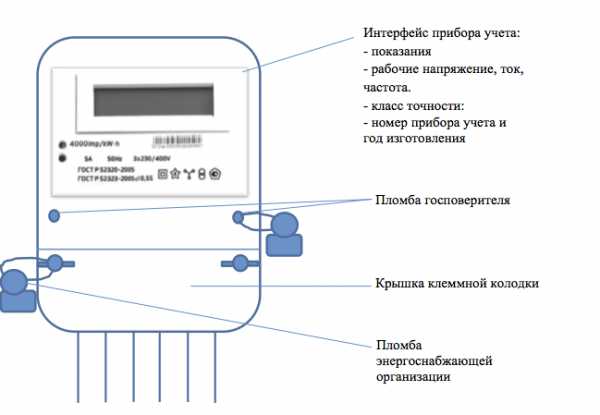

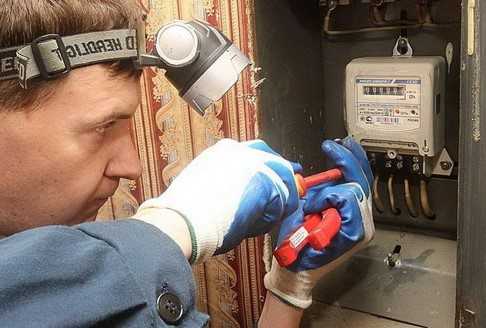

2.   На винтах, крепящих корпус счётчика должна быть пломба с клеймом госповерителя (основание п. 1.5.13 ПУЭ).

3.   На крышке клеммной колодки счётчика должна быть пломба энергоснабжающей организации (основание п. 1.5.13 ПУЭ).

4.   Прибор учёта должен быть допущен в эксплуатацию в установленном порядке (основание п. 137 ПП РФ №442 от 04.05.2012).

5.   Собственник прибора учёта обязан:

·      обеспечить эксплуатацию прибора учёта;

·      обеспечить сохранность и целостность прибора учёта, а также пломб и (или) знаков визуального контроля;

·      обеспечить снятие и хранение показаний прибора учёта;

·      обеспечить своевременную замену прибора учёта;

(основание п. 145 ПП РФ №442 от 04.05.2012).

6.Энергоснабжающая организация должна пломбировать:

клеммники трансформаторов тока;

крышки переходных коробок, где имеются цепи к электросчетчикам;

токовые цепи расчетных счетчиков в случаях, когда к трансформаторам тока совместно со счетчиками присоединены электроизмерительные приборы и устройства защиты;

испытательные коробки с зажимами для шунтирования вторичных обмоток трансформаторов тока и места соединения цепей напряжения при отключении расчетных счетчиков для их замены или поверки;решетки и дверцы камер, где установлены трансформаторы тока;

решетки или дверцы камер, где установлены предохранители на стороне высокого и низкого напряжения трансформаторов напряжения, к которым присоединены расчетные счетчики;

приспособления на рукоятках приводов разъединителей трансформаторов напряжения, к которым присоединены расчетные счетчики.

Во вторичных цепях трансформаторов напряжения, к которым подсоединены расчетные счетчики, установка предохранителей без контроля за их целостностью с действием на сигнал не допускается.

Поверенные расчетные счетчики должны иметь на креплении кожухов пломбы организации, производившей поверку, а на крышке колодки зажимов счетчика пломбу энергоснабжающей организации.

Для защиты от несанкционированного доступа электроизмерительных приборов, коммутационных аппаратов и разъемных соединений электрических цепей в цепях учета должно производиться их маркирование специальными знаками визуального контроля в соответствии с установленными требованиями.

(Основание – п. 2.11.18 Правил технической эксплуатации электроустановок потребителей)

Требования к учету электрической энергии с применением измерительных трансформаторов:

Измерительные трансформаторы тока по техническим требованиям должны соответствовать ГОСТ 7746-2001 («Трансформаторы тока. Общие технические условия»).

1.   Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5. (основание п. 139 ПП РФ №442 от 04.05.2012).

2.   Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5% (основание п. 1.5.17 ПУЭ).

3.   Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами (основание п. 1.5.18 ПУЭ).

4.   Использование промежуточных трансформаторов

тока для включения расчетных счетчиков запрещается (основание п. 1.5.18 ПУЭ).

5.   Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений (основание п. 1.5.19 ПУЭ).

6. Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков (основание п. 1.5.19 ПУЭ).

7. Измерительные трансформаторы напряжения по техническим характеристикам должны соответствовать ГОСТ 1983-2001 («Трансформаторы напряжения. Общие технические условия»).

Требования к приборам учета электрической энергии, потребляемой гражданами (физическими лицами):

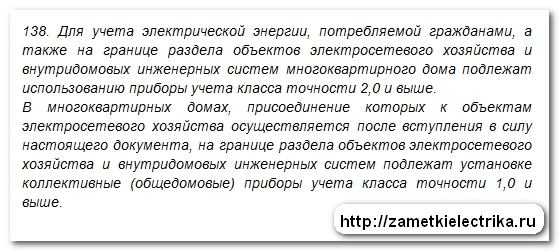

1.   Счётчики должны иметь класс точности не менее 2,0 (основание п. 138 ПП РФ №442 от 04.05.2012).

2.   На винтах, крепящих корпус счётчика должна быть пломба с клеймом госповерителя (основание п. 1.5.13 ПУЭ).

3.   На крышке клеммной колодки счётчика должна быть пломба энергоснабжающей организации (основание п. 1.5.13 ПУЭ).

4.   К использованию допускаются приборы учета утвержденного типа и прошедшие поверку в соответствии с требованиями законодательства Российской Федерации об обеспечении единства измерений (основание п. 80 ПП РФ №354 от 06.05.2011г.).

5.  Оснащение жилого или нежилого помещения приборами учета, ввод установленных приборов учета в эксплуатацию, их надлежащая техническая эксплуатация, сохранность и своевременная замена должны быть обеспечены собственником жилого или нежилого помещения.

Ввод установленного прибора учета в эксплуатацию, то есть документальное оформление прибора учета в качестве прибора учета, по показаниям которого осуществляется расчет размера платы за коммунальные услуги, осуществляется исполнителем в том числе на основании заявки собственника жилого или нежилого помещения, поданной исполнителю. (основание п. 81 ПП РФ №354 от 06.05.2011г.).

6.   Эксплуатация, ремонт и замена приборов учета осуществляются в соответствии с технической документацией. Поверка приборов учета осуществляется в соответствии с положениями законодательства Российской Федерации об обеспечении единства измерений (основание п. 81(10) ПП РФ №354 от 06.05.2011г.).

7. Прибор учета должен быть защищен от несанкционированного вмешательства в его работу (основание п. 81(11) ПП РФ №354 от 06.05.2011г.).

esbt74.ru

Какой класс точности должен быть у электросчетчика: классификация приборов учета

Практически в каждой квартире сегодня установлен счетчик электроэнергии. Тем же, кто не обзавелся им, сначала нужно определить, какой класс точности должен быть у электросчетчика. С этим прибором вы четко определите, сколько электричества израсходовали. Так счетчик позволит не переплачивать.

Рынок предлагает большое разнообразие электросчетчиков: доступны счетчики старого образца и современные приборы с цифровым дисплеем и разными функциями. У современных электросчетчиков более высокий класс.

Зачем знать класс точности

• Параметр характеризует любые приборы, которые позволяют те или другие величины. У приборов учета показателей могут быть погрешности двух видов, один скажет о погрешностях в измерениях. Выражение этого показателя производится в процентах. Такую погрешность называют относительной. Второй показатель – это погрешность шкалы измерения в наивысшей ее точке – «приведенная погрешность».
• Указывает, какая может быть наибольшая допустимая погрешность, которая зависит от максимального показателя, зафиксированного прибором.
• Понятие используется в разных технических областях и может указываться римскими и арабскими цифрами, буквами. Бытовые приборы тут не исключение.

Функциональность современных электросчетчиков

Современные приборы более функциональны в сравнении со своими более старыми аналогами.

Современные счетчики электроэнергии могут:

• Учитывать количество потребленного электричества.
• Вводить разные тарифы (ночной, дневной, промежуточный).
• Показывать дату и время.
• Запоминать показания предыдущего месяца.
• Автоматически передавать показания о затраченной электроэнергии в соответствующую организацию.

Как определить класс точности электросчетчика? Каким он должен быть? Этот вопрос люди задают, так как с каждым годом цена электроэнергии увеличивается, на оплату коммунальных услуг уходит до трети зарплаты.

Чтоб выяснить, какие счетчики электроэнергии наиболее точны, следует рассмотреть разные типы.

Основные характеристики электросчетчиков

Разделить приборы можно по ряду параметрам.

По принципу работы и типу:

• Индукционные приборы учета.
• Электрические приборы учета.

По электросети:

Трехфазные счетчики могут различаться по таким параметрам:

• По наличию связи и функциональности.
• По классу измеряемой мощности и подключения к сети (через трансформатор/прямым подключением).
• По классификации точности учета электричества.
• По числу учитываемых тарифов.

Особенности конструкции

Конструкция и тип функционирования на сегодня определяет два класса: электрический и индукционный. Иными словами, счетчики бывают простой конструкции (чаще индукционные) и сложной конструкция – электронные устройства.

Принцип работы индукционного прибора основан на действии магнитного поля, возникающего при прохождении электротока через катушки, что заставляет двигаться «диск». Вращение этого диска позволяет зафиксировать количество электричества, прошедшего через прибор. Обычно такой счетчик стоит мало, неплохого качества, долговечен.

Недостатки следующие:

• Низкая функциональность.
• Невысокая точность.
• Низкий уровень защиты (конструкция не позволяет надежно защитит от воровства электроэнергии).

Электронный счетчик относится к современным приборам. Индукционный электронный счетчик дорогой, но спросом пользуется, ведь позволяет сэкономить ощутимые денежные средства, так как указывает, сколько потрачено электроэнергии по разным тарифам.

У данного счетчика такие отличия:

• Долговечность (отсутствуют движущиеся детали).
• Высокий класс точности.
• Учет по разным тарифам.
• Большой интервал между проверками.
• Наличие внутренней памяти, позволяющей запоминать показания предыдущих месяцев.
• Функция автоматической передачи показаний в обслуживающую организацию.
• Высокая защита от воровства электричества.

Контроллер находится внутри устройства. Учет числа импульсов производится пропорционально количеству потребляемого электричества.

Класс точности счетчика электроэнергии

Законодательно понятие класса точности ввели сравнительно недавно. Класс регламентирует уровень допустимой погрешности счетчика по ГОСТ.

Какой класс точности должен быть у электросчетчика

В соответствии с государственным постановлением «о переходе на приборы учета электроэнергии высокой точности», жильцы должны устанавливать электросчетчик 1 класса точности. Покупая прибор учета электроэнергии, гражданин должен помнить, что уровень погрешности у счетчика должен быть не более 1% (класс точности 1.0).

Как правило, приборы электронного типа имеют по ГОСТ именно 1 класс точности. Индукционный прибор той же точности найти практически невозможно, а стоить он может больше, чем электронный аналог.

Таким образом, целесообразней предпочесть счетчик электронного типа, ведь высокая стоимость индукционного прибора класса 1 не оправдывает себя. Помимо прочего, электронный счетчик дольше служит, имеет больший интервал между проверками и более высокую функциональность.

Какие счетчики должны заменяться

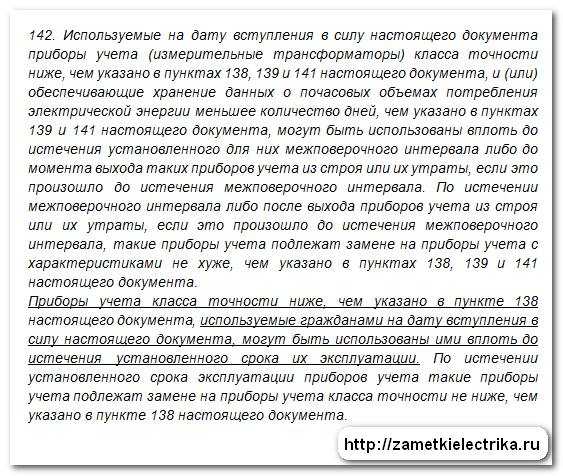

Действующее законодательство гласит, что замене предлежат устройства, не соответствующие регламентируемым техническим условиям, ГОСТ. А это:

• Приборы учета электричества класса точности более 2.0 (замена должна быть с уровнем погрешности более 2,5 %).
• С просроченным сроком проверки.
• С отсутствующей пломбой проверяющей государственной инстанции.

Во время очередной проверке прибора организация, снабжающая дом электричеством, может заставить произвести замену в случае нарушения технических условий. К таковым относятся:

• Внутренние или наружные повреждения устройства.
• Изменение механизма, с целью воровства электроэнергии (плюс штраф).
• Погрешность – более 2,5%.

Кто оплачивает проверку, если класс точности не соответствует ГОСТ

По стандарту в жилище должен быть счетчик класса точности 1. Если класс точности прибора не соответствует принятым законодательно ТУ, расходы за замену и обслуживание устройства несет собственник жилья.

В каждом доме и квартире должен быть установлен счетчик электроэнергии, погрешность которого – не более 1%. Лучше, чтоб прибор заменяла организация, специализирующаяся на данном виде работ.

Класс точности электросчетчика – важный показатель при выборе прибора

Приборы учёта электрической энергии могут быть классифицированы в зависимости от типа измеряемых величин, способа подключения, а также конструкционных особенностей.

Класс точности электросчетчика – один из наиболее важных показателей, который в обязательном порядке должен быть учтён при выборе прибора перед самостоятельной установкой.

Что такое класс точности электросчетчика?

Современные электрические счётчики помимо простых измерений мощности электроэнергии, способны самостоятельно применять тарифы с учётом основных характеристик окружающей среды. Также такие приборы могут отслеживать качественные характеристики всей подаваемой энергии и делают возможным удаленный доступ к показателям.

Такие показатели в обязательном порядке отображаются на передней панели устанавливаемого прибора учёта и отражают уровень погрешности всех выполняемых устройством замеров.

Правильно выбранный прибор позволяет определить наибольшую возможную относительную погрешность в процентном соотношении.

На сегодняшний день повсеместно осуществляется замена уже полностью устаревших, с технической точки зрения, электрических счетчиков более современными и качественными устройствами. В первую очередь такая массовая замена объясняется недостаточной точностью старых приборов учёта электроэнергии, а также значительно возросшими нагрузками на электрические сети.

Какие бывают классы точности?

В соответствии с установленными нормами и правилами, первичную поверку выполняет завод-изготовитель.

Класс точности прописывается в паспорте, который является сопроводительной документацией любого прибора учёта электроэнергии.

Именно с такой заводской отметки и отсчитывается стандартный временной интервал.

Дальнейшие проверки проводятся:

• для электрических счётчиков – 9-15 лет;
• для механических однофазных электрических счетчик – 16 лет;
• для электрических счётчиков с показателями класса точности 0,5 единиц – 5 лет;
• для трехфазного счетчика – 5-9 лет;
• для современных электрических счетчиков – 15 лет и более.

Поверка предполагает демонтаж прибора учёта электроэнергии и сдачу его в специальную лабораторию, имеющую аккредитацию для выполнения такого вида работ.

Указание класса точности на приборе учета

По результатам проверки выдаётся документ, который является свидетельством исправности прибора или отражает необходимость в обязательном порядке приобрести новый электросчётчик. В настоящее время есть пять классов точности: 0.2, 0.5, 1.0, 2.0 и 5.0, что является отображением процента погрешности, возможной при подсчёте электрической энергии прибором учёта.

Какой класс точности должен быть у электросчетчика

Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.

При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса.

Электронные модели электросчетчиков постепенно вытесняют старые индукционные. Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества.

Что такое трансформатор тока и как он работает, читайте тут.

Расчет электроэнергии по однотарифному и многотарифному счетчикам различается. О том, как правильно снять показания, вы узнаете из этой информации.

Для квартиры

От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.

Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.

Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.

С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем.

Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются.

Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.

Для частного дома

Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.

При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.

Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.

Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности – 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.

Как определить?

В большинстве квартир и частных домах установлены электрические счётчики с классом точности в 2.5%.

Нерасчётные электросчётчики подлежат обязательной замене на более новые и современные приборы.

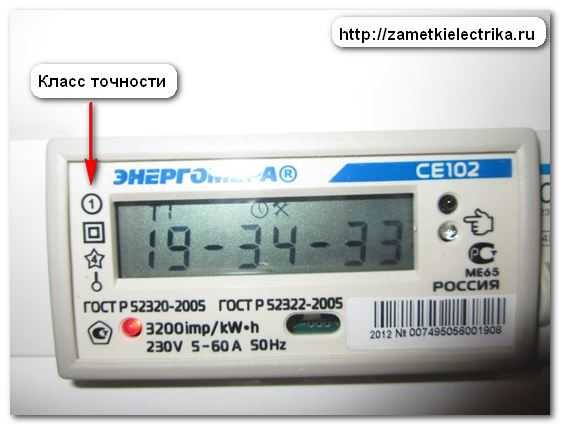

Самостоятельно определить класс точности достаточно просто при помощи обычного визуального осмотра приборной панели устройства.

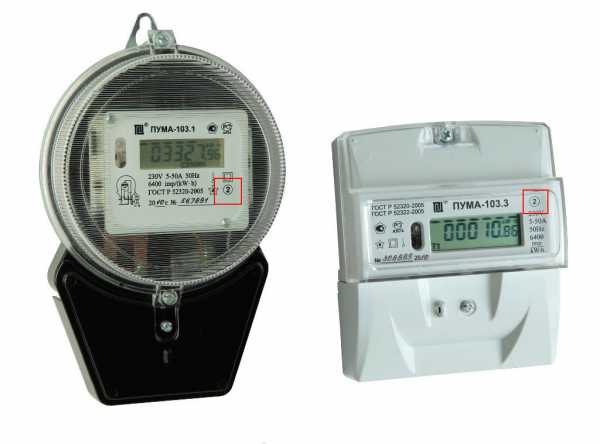

На циферблате любой модели, в кружочке, есть две цифры, которые разделены запятой.

Одной из важных характеристик прибора учета является коэффициент трансформации счетчика электроэнергии. Рассмотрим данную величину подробно.

Как правильно опломбировать счетчик электроэнергии и кто это должен делать? Ответы на эти вопросы даны здесь.

Определение процента погрешности, а также установка факта превышения стандартных пределов осуществляется посредством технической поверки, в процессе которой обязательно выполняется сравнительный анализ показаний проверяемого электрического счетчика с образцовым прибором учёта.

Такой способ проверки является затратным, поэтому специалисты рекомендуют отдавать предпочтение приобретению новой модели и полной замене устаревшего прибора.

Видео на тему

Что такое класс точности счетчика электроэнергии и его определение

В каждом помещении, где человек потребляет электроэнергию, должен быть установлен счетчик электроэнергии. Это прибор учета, благодаря которому удается с высокой точностью подсчитать объемы потребляемых ресурсов за единицу времени. Чтобы счетчик корректно отображал данные, нужно чтобы он обладал высоким классом точности.

Что такое класс точности электросчетчика

Существует несколько классов точности электрических измерительных приборов, которые были предусмотрены международными стандартами. Основная их задача – «следить» за качеством определяющихся измерений.

На корпусе устройства в соответствии с классом указывается определенная цифровая комбинация, обозначающая допустимую при измерениях погрешность в процентах (%).

Существующие классы точности

Международная система измерений Sl разработала для приборов измерения потребляемых объемов электричества следующие классы точности:

В роли образцового прибора учета может выступать любое устройство с классом выше не более одной ступени. Приборы с классом точности 0,05 – это лабораторные экспонаты, их не используют ни в промышленности, ни в бытовых нуждах.

Какой КТ должен быть у электрического счетчика

Органами государственного аппарата было принято решение о переходе на усовершенствованные приборы учета электроэнергии с классом точности не менее 1,0. При покупке нового устройства на это важно обратить внимание, иначе придется повторно тратиться на новый электрический счетчик.

Увидеть с подобным классом приборы индукционного типа практически невозможно. К тому же, их цена достаточно высокая, что неоправданно в условиях бытового применения.

Для квартиры

От показателей класса точности зависит процентное отклонение от реального объема потребляемого ресурса. В квартирных условиях допускается использование счетчиков со средним уровнем класса точности, в процентном соотношении погрешность достигает 2% в большую или меньшую сторону.

Чем меньше цифра, которая фиксируется в сопроводительной технической документации к прибору учета, тем меньше будет погрешность. Также нужно учесть: чем точнее прибор, тем выше будет его стоимость.

Чтобы правильно вычислить основные показатели квартирного прибора учета, требуется при его выборе получить подробные разъяснения у консультантов организации, которая поставляет услуги и реализует электрические счетчики. Как правило, все условия и технические характеристики устройства прописываются в договоре, который в обязательном порядке должен быть заключен между компанией-поставщиком и потребителем.

В каждом многоквартирном доме обязательно монтируются вводные общедомовые приборы учета с классом точности не менее 1.0. Счетчики с точностью выше 2.0 при выходе из строя являются неремонтопригодными, подлежат замене.

Для частного дома

Не стоит торопиться приобретать первый понравившийся прибор учета электроэнергии. Предварительно требуется ознакомиться с его основными техническими характеристиками и условиями энергоснабжения в доме.

Если в сопроводительной документации отсутствует необходимая информация, требуется привлекать специалистов, которые с помощью специального оборудования уточнят тип напряжения, проанализируют количество подключаемой бытовой техники.

Электромонтажники советуют заботиться о составлении правильной схемы электрической проводки в загородном доме или на даче.

В частных и загородных домах для бытового использования, как правило, приобретают электросчетчики с классом точности не более 2.5%. Это допустимые пределы приборов электромеханического или индукционного типа. Современные и более усовершенствованные цифровые и электронные модели характеризуются уровнем погрешности не более 1.0 – 1.5 %.

Как определить

В большинстве российских квартир и частных домов установлены счетчики электроэнергии с точностью не более 2.5%.

Устаревшие приборы учета на сегодняшний день являются нерасчетными, поэтому организации, поставляющие ресурс, имеют полное право отказать в приеме показаний расхода электроэнергии. Такие счетчики подлежат обязательной замене на усовершенствованные модели с актуальными техническими характеристиками.

Чтобы вычислить процент погрешности по факту, а также для получения документированного подтверждения превышения установленных норм, требуется обращаться в специальные метрологические службы, которые при помощи специального оборудования проверят работоспособность устройства. Полученные результаты сравнивают с параметрами, заявленными производителем, и делают заключение. Данная процедура достаточно затратная, поэтому лучше сразу устанавливать новую модель, а старый электросчетчик утилизировать. После установки новый счетчик должен быть поставлен на учет в РЭСе в течение 30 дней от даты монтажа, иначе последуют штрафные санкции.

Чтобы вычислить точность, с которой электрический счетчик ведет подсчет, достаточно его визуального осмотра. На корпусе должны быть зафиксированы все технические данные.

Класс точности счетчика электроэнергии – самый важный характеристический показатель, который позволяет сократить счета за оплату коммунальных услуг. Затраты окупятся в течение нескольких лет.

Потребителям. Интернет-приемная МРСК СЕВЕРО-ЗАПАДА

Требования к приборам учета и их установке

Требования к расчетным счетчикам электрической энергии

Требования к расчетным счетчикам электрической энергии

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений.

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

Допустимые классы точности расчетных счетчиков активной электроэнергии для различных объектов учета и потребителей:

Категория потребителей	Уровень напряжения	Подклю- чение	Альтернативное условие	Класс точности
Граждане-потребители	Не имеет значения	Не имеет значения	2.0 и выше
Многоквартирные жилые дома	0,4 кВ и ниже	новое	при замене выбывших из эксплуатации приборов учета	1.0 и выше
Потребители юридические и приравненные к ним лица мощностью менее 670кВт	35 кВ и ниже	новое	при замене выбывших из эксплуатации приборов учета
	1.0 и выше			0.5 S и выше
Потребители юридические и приравненные к ним лица мощностью не менее 670 кВт	Не имеет значения	новое	при замене выбывших из эксплуатации приборов учета	Приборы учета позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0.5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 120дней.
Производители электрической энергии	Не имеет значения	Не имеет значения	Не имеет значения	Приборы учета , позволяющие измерять почасовые объемы производства электрической энергии, класса точности 0.5 S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 120дней и более или включенные в систему учета.

Требования к измерительным трансформаторам

Требования к измерительным трансформаторам

• Класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.
• Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5%.
• Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами.
• Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.
• Измерительные трансформаторы напряжения по техническим характеристикам должны соответствовать ГОСТ 1983-2001 («Трансформаторы напряжения. Общие технические условия»).
• Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.
• Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.

Статья написана по материалам сайтов: proprovoda.ru, strojdvor.ru, clients.mrsksevzap.ru.

»

Отличная статья 0

vpdebt.ru

Требования к электрическим счетчикам согласно ПУЭ

Многие люди забывают о том, что каждый счетчик должен отвечать всем нормам во время установки и его последующего обслуживания. За рушение любых норм – штраф, который может достигать даже нескольких нулей. В этой статье мы вам расскажем, какие существуют требования к электрическим счетчикам, и рассмотрим основные нормы согласно ПУЭ.

Основные требования к электрическим счетчикам

• Каждый счетчик должен иметь на своих вентах, крепящих элементах кожуха счетчика пломбы, на которых должно быть нанесено клеймо госповирителя. На зажимной крышке всегда устанавливается пломба обслуживающей компании. На счетчиках, которые только нужно устанавливать также должны быть пломбы, срок давности на трехфазных счетчиках не может превышать 12 месяцев, однофазных – два года.
• Все счетчики должны проходить строгую проверку в указанные сроки в техническом паспорте устройства. Если таких сроков нет, тогда не реже одного раза в 16 лет.
• Все счетчики должны размешаться в помещениях, которые отвечают следующим требованиям:

1. Помещение просторное, в него должны без проблем попасть все проверяющие органы.
2. Влажность недопустима.
3. В зимнее время температура не может опускаться ниже 0 градусов.

В холодных помещениях счетчики можно размещать только в том случае, если это позволяют его технические характеристики. В случае, если нет возможность установить счетчик в теплом помещении, тогда его необходимо поместить в специальный щиток. Он должен подогреваться обычной лампой, температура воздуха в щитке в таком случае не может превышать 20 градусов.

• Если счетчики устанавливаются в местах, куда могут попасть посторонние лица, сюда можно отнести: проходы, лестничные площадки и т.д. В таком случае его необходимо устанавливать его в специальный шкаф с окошком, в котором будет видно циферблат.

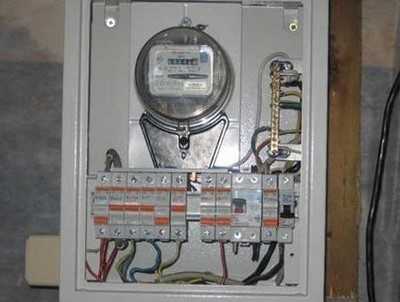

• Счетчики должны быть установлены в шкафах, щитах, стенах, которые имеют жесткую конструкцию. Можно устанавливать их на пластмассовых, деревянных или металлических креплений. Высота от коробки зажимов до пола должна быть в пределах от 0,8 до 1.7 м. допустимая высота 0,8 метров, но она не должна быть меньше 0,4 м.
• Место установки должно позволять в любой момент установить новый счетчик или просто снять старый. Конструкция крепления должна быть продумано до того, что счетчик устанавливается и снимается только облицовочной стороной.
• Сечения провода счетчика должно составлять: для медных 2.5 мм кВ, для алюминиевых – 4 мм кВ.
• Скручивать провода и паять их к счетчику строго запрещается.
• Если устанавливается счетчик на 380 вольт, тогда нужно продумывать установку автоматического выключателя на расстоянии 10 метров от него. Это позволит в случае чего резко исправить любую поломку и избежать пожара.
• При монтаже проводки концы от счетчиков должны иметь длину не менее 120 мм. Нулевой провод должен иметь отличительную окраску.

Интересная статья по теме: устройство и принцип работы электрического счетчика.

vse-elektrichestvo.ru

Класс точности электросчетчика | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хотел подробно разъяснить Вам о том, какой класс точности должен быть у расчетного счетчика электрической энергии для разных категорий потребителей.

Это один из самых актуальных вопросов, на которые мне приходится отвечать.

Дело в том, что при покупке счетчиков электроэнергии продавцы-консультанты порой дают не правильные рекомендации, а скорее всего преднамеренно заставляют покупать счетчики с более высоким классом точности, нежели этого требуют правила. А ведь это дополнительные финансовые затраты.

Не реже этим «грешат» и сами энергоснабжающие организации при выдаче технических условий (ТУ) на подключение. Самому неоднократно приходилось доказывать, что класс точности прибора учета по ТУ выбран явно «завышенным».

Итак, обо всем по порядку.

Существует Постановление Правительства РФ №442 от 04.05.2012 «О функционировании розничных рынков электрической энергии…», в котором четко определены классы точности для приборов учета (ПУ).

Чтобы Вам самостоятельно не искать информацию в этом достаточно объемном документе, я составил таблицу, где указал необходимые классы точности для расчетных счетчиков активной электроэнергии.

Если по договору необходимо учитывать не только активную мощность, но и реактивную, то счетчики реактивной мощности должны иметь класс точности на одну ступень ниже, чем активные, но не ниже 2,0.

Ниже читайте разъяснения с примерами.

Класс точности (КТ) электросчетчика — это максимально-допустимая погрешность при измерении электрической энергии, которая выражается в процентах. Например, счетчик с классом 2,0 должен иметь погрешность не более ±2%. КТ счетчика можно узнать в паспорте или на его шкале (чаще всего он изображается в кружочке).



Класс точности счетчиков электроэнергии для граждан-потребителей

Граждане-потребители — это физические лица, проживающие в своих квартирах, частных домах, коттеджах. В этих помещениях не ведется никакой предпринимательской или производственной деятельности.

Итак, читаем п.138 из Постановления №442:

Приведу несколько примеров.

Вы проживаете в квартире или частном доме (коттедже). Предположим, что у Вас все еще установлен старый индукционный счетчик типа СО-И466 1980 года выпуска с классом точности 2,5. Работает он исправно, но срок его службы уже давно истек.

Согласно приведенному выше п.138, его класс точности не соответствует требованиям, а значит его в обязательном порядке нужно заменить на счетчик с классом 2,0 или выше.

Но здесь есть небольшое исключение, которое описывается в п.142 (ключевые слова я подчеркнул):

Например, у Вас установлен все тот же СО-И466, но только 1993 года выпуска. По паспорту срок его службы составляет 25 лет. А это значит, что производить его замену можно по истечении срока службы, т.е. в 2018 году.

Если Вы хотите установить новый электронный счетчик, то не обязательно ждать наступления 2018 года, произвести замену можно в любое удобное для Вас время.

Читайте полезные статьи по данной теме:

Теперь по поводу вводных счетчиков в жилых многоквартирных домах.

В каждом жилом доме должен быть установлен вводной общедомовой электросчетчик. Обычно он устанавливается в ВРУ-0,4 (кВ). Он должен иметь класс точности 1,0 или выше. Например, при проведении капитального ремонта электропроводки жилого дома мы устанавливали ПСЧ-3ТА.07.612.

Если в Вашем жилом доме на данный момент уже установлен общедомовой счетчик с классом 2,0, то он подлежит замене только в случае выхода его из строя или при очередной поверке.



Класс точности электросчетчиков для организаций

Читаем п.139 из Постановления №442:

Что это значит?

Этот пункт относится к потребителям электрической энергии, которые не относятся к гражданам-потребителям из п.138, т.е. это лица, осуществляющие какую-либо производственную или предпринимательскую деятельность.

Они делятся на потребителей мощностью:

• до 670 (кВт)
• выше 670 (кВт)

Потребители электроэнергии мощностью до 670 (кВт) напряжением до 35 (кВ) включительно должны иметь приборы учета с классом точности 1,0 и выше.

Например, Вы являетесь индивидуальным предпринимателем и у Вас есть магазин. Ваш магазин получает питание от местной трансформаторной подстанции (ТП). В таком случае, вводной счетчик должен иметь класс точности 1,0 и выше.

Потребители электроэнергии мощностью до 670 (кВт) напряжением 110 (кВ) и выше должны иметь электросчетчики с классом точности 0,5S и выше. Случай редкий, потому что при напряжении 110 (кВ) мощности электроприемников гораздо больше, чем 670 (кВт).

Потребители электроэнергии мощностью выше 670 (кВт) независимо от класса напряжения должны иметь расчетные электросчетчики с классом точности 0,5S и выше, но с возможностью замеров часовых объемов потребления и хранения их более 90 суток, или же подключенные в автоматизированную систему учета АСКУЭ (АСТУЭ).

На подстанциях нашего предприятия с передаваемой мощностью более 670 (кВт) мы используем СЭТ-4ТМ.03М.01 (схема подключения) с классом 0,5S для активной мощности и 1,0 для реактивной.

Производители электроэнергии

Читаем п.141 из Постановления №442:

Для производителей электроэнергии (ТЭС, ГЭС, АЭС) приборы учета должны иметь класс точности 0,5S с возможностью измерений почасовых объемов потребления и хранения их более 90 суток, или включенные в автоматическую систему АСКУЭ (АСТУЭ).

P.S. Все что говорилось в данной статье относится, как к однофазным счетчикам, так и к трехфазным.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Класс точности электросчётчиков и его влияние на объём коммунального ресурса на содержание общего имущества

Многоквартирные дома должны быть оснащены индивидуальными и общедомовыми приборами учёта ресурсов. При этом требование к характеристикам ИПУ и ОДПУ различны. Рассказываем, как группа управляющих организаций пыталась в суде доказать, что дифференцированный подход к приборам учёта негативно влияет на объёмы КР на СОИ.

Требования к классу точности приборов учёта электроэнергии закреплены в ПП РФ № 442

Обязанность потребителей коммунальных ресурсов оснастить свои помещения индивидуальными приборами учёта прописана в нескольких нормативно-правовых актах РФ. Например, установить ИПУ собственники должны для исполнения требований к энергетической эффективности многоквартирного дома (ч. 9 ст. 11 № 261-ФЗ) и для определения объёма индивидуального потребления коммунальных ресурсов (п. 80 ПП РФ № 354).

В № 261-ФЗ и ПП РФ № 354 также закреплено, что многоквартирные дома при наличии технической возможности должны оснащаться общедомовыми приборами учёта коммунальных ресурсов (ч. 7 ст. 13 № 261-ФЗ, п. 80 ПП РФ № 354). Это требование относится к учёту всех коммунальных ресурсов, в том числе электроэнергии.

Требования к тому, какими должны быть установленные в МКД счётчики электрической энергии, изложены в ПП РФ № 442. Так, согласно п. 138 ПП РФ № 442, в помещениях собственников должны быть установлены приборы учёта классом точности не ниже 2.0.

При этом до вступления в силу ПП РФ № 442 общедомовые счётчики, установленные в многоквартирных домах, также могли быть с классом точности 2.0 и выше. Но, в соответствии с требованиями п. 138 ПП РФ № 442, с 12 июня 2012 года ОДПУ электроэнергии должны иметь класс 1.0 и выше.

Может ли УО взимать с жителей дополнительную плату за замену ОДПУ

Класс точности ИПУ и ОДПУ различаются

Класс точности прибора учёта электроэнергии – это максимальная погрешность, которая может возникнуть при измерении потребления электрической энергии. Класс точности выражается в процентах: при 1.0 он составляет ± 1%, при 2.0 – ± 2%. То есть при 1.0 измерения будут более точными, чем при погрешности в 2.0.

Класс точности ПУ обязательно указывается в его паспорте, а также на передней панели счётчика: обычно эта цифра указана в кружке.

При этом, как указано в п. 142 ПП РФ № 442, если у потребителя до мая 2012 года был установлен ИПУ с классом точности ниже 2.0 (чаще всего, это 2.5), то им можно пользоваться до момента истечения срока его поверки. Затем его необходимо заменить, установив новый прибор учёта, соответствующий требованиям п. 138 ПП РФ № 442.

Такие же требования предъявляются к ОДПУ электроэнергии: если до момента вступления в силу ПП РФ № 442 в доме был введён в эксплуатацию общедомовый счётчик с классом точности ниже 1.0, то заменить его нужно только при выходе из строя или истечении срока поверки.

В новых домах все установленные приборы учёта должны соответствовать требованиям ПП РФ № 442: ИПУ иметь класс точности 2.0 и выше, ОДПУ – не менее 1.0.

Как ввести в эксплуатацию и опломбировать индивидуальный счётчик

УО посчитали различия в классах точности ИПУ и ОДПУ причиной роста объёмов КР на СОИ

С требованиями устанавливать в МКД приборы учёта с разными классами точности, то есть в погрешности измерений, не согласилась группа управляющих организаций. Они подали административный иск в Верховный суд РФ с требованием признать недействующим п. 138 ПП РФ № 442.

Управляющие организации указали, что данный пункт противоречит ч. 1 ст. 1 ГК РФ и ч. 1 ст. 1 ЖК РФ. Также он ставит участников отношений по приобретению и оплате фактически потреблённой электроэнергии в неравное положение. Поэтому нормы п. 138 ПП РФ № 442 нарушают принципы равенства участников гражданских правоотношений и равенства участников регулируемых жилищным законодательством отношений по владению, пользованию и распоряжению жилыми помещениями.

Различный механизм работы ИПУ и ОДПУ приводит к увеличению разницы между показаниями общедомового счётчика и показаниями индивидуальных приборов учёта. Объём ресурсов, потреблённых домом с целью содержания общего имущества, значительно превышает норматив и расходы по его оплате ложатся на плечи УО.

Из-за разной погрешности приборов учёта, показания которых учитываются при расчёте платы за электроэнергию для граждан и для лиц, оплачивающих КР на СОИ, возникает ситуация, когда за одинаковый объём ресурса плательщикам выставляются к оплате различные суммы. Все погрешности приборов учёта трактуются в пользу жителей дома, что нарушает принципы справедливости, добросовестности и равенства.

Из-за этого, как указали в иске управляющие организации, они вынуждены оплачивать завышенные суммы за электроэнергию, потреблённую на содержание общего имущества собственников в многоквартирных домах, что приводит к ухудшению их финансового положения и увеличению размера задолженности перед РСО.

Плюсы и минусы установки в многоквартирном доме «умных» счётчиков

Дифференциация ПУ по классам защищает потребителей от лишних расходов на электроэнергию

ВС РФ, проанализировав нормы оспариваемого п. 138 ПП РФ № 442, отметил, что требование использовать для учёта электрической энергии приборы учёта определённого класса точности соответствует действующему законодательству.

Так, согласно ч. 1 ст. 13 № 261-ФЗ, потребляемые энергетические ресурсы подлежат обязательному учёту с применением приборов учёта, а требования к их характеристикам определяются в соответствии с законодательством РФ.

К применению допускаются средства измерений утверждённого типа, прошедшие поверку, обеспечивающие соблюдение установленных требований, включая обязательные метрологические требования к измерениям, обязательные метрологические и технические требования к средствам измерений (ч. 1 ст. 9 № 102-ФЗ).

При этом классы точности приборов учёта определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерения.

Использование счётчиков классов точности 0.5, 1.0 и 2.0 для измерения объёмов потребляемой электроэнергии соответствует требованиям ГОСТ 31819.11-2012 (IEC 62053-11:2003).

Собственники помещений в многоквартирном доме и УО не являются сторонами одного договора, заключённого с ресурсоснабжающей организацией, и не обладают одинаковым правовым статусом:

• собственники помещений заключают с РСО договор энергоснабжения;
• УО заключает с РСО договор поставки ресурса на содержание общего имущества собственников в МКД.

На входе в МКД прибор учёта фиксирует большой объём электроэнергии: совокупный объём индивидуального потребления и КР на СОИ. Чем выше объём потребления ресурса, тем выше значение погрешности.

Поэтому класс точности общедомового прибора учёта выше, чем требования к такой характеристике ИПУ. Подобная дифференциация направлена на защиту интересов граждан, проживающих в МКД: они не должны нести дополнительные расходы, вызванные большей погрешностью в учёте коммунальных ресурсов.

ВС РФ пришёл к выводу, что п. 138 ПП РФ № 442 не нарушает принципов равенства гражданского оборота и участников отношений, регулируемых жилищным законодательством. Иск управляющих организаций был отклонён.

На заметку

Верховный суд РФ в решении по делу № АКПИ 18-1304 указал, что разница в погрешности измерений между ИПУ и ОДПУ вызвана разным количеством электроэнергии, которое фиксируют эти приборы. Чем выше объём КР, тем больше погрешность, следовательно, тем выше должен быть класс точности у прибора учёта, чтобы он фиксировал реально потреблённый объём ресурса.

Управляющие организации, отмечающие рост сверхнормативного объёма потребления ресурсов на содержание общего имущества собственников в многоквартирном доме, должны помнить о факторах, влияющих на этот показатель:

• непередача собственниками показаний ИПУ;
• неисправные ИПУ, в том числе те, в работу которых было произведено несанкционированное вмешательство;
• хищение коммунальных ресурсов в обход ИПУ;
• неэффективное использование ресурсов в местах общего пользования (например, весь день горит свет в подъезде).

Для борьбы с этими факторами УО совместно с РСО должны разработать стратегию по их устранению и привлечь к работе Совет МКД, активных собственников и жителей дома.

roskvartal.ru

Требования к организации учета электроэнергии

Требования к организации учета электроэнергии:

Прибор учета электроэнергии — средство измерения, используемое для определения объемов (количества) потребления (производства, передачи) электрической энергии потребителями (гарантирующим поставщиком, сетевыми организациями).

Приборы учета, показания которых используются при определении объемов потребления (производства) электрической энергии (мощности) на розничных рынках, оказанных услуг по передаче электрической энергии, фактических потерь электрической энергии в объектах электросетевого хозяйства, за которые осуществляются расчеты на розничном рынке, должны соответствовать требованиям законодательства Российской Федерации об обеспечении единства измерений, а также постановлению Правительства Российской Федерации от 04.05.2012 № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии», в том числе по их классу точности, быть допущенными в эксплуатацию в установленном порядке, иметь неповрежденные контрольные пломбы и (или) знаки визуального контроля.

Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше.

В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется после вступления в силу настоящего документа, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше.

Для учета электрической энергии, потребляемой потребителями, с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности 1,0 и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже и класса точности 0,5S и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше.

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 120 дней и более или включенные в систему учета.

Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5. Допускается использование измерительных трансформаторов напряжения класса точности 1,0 для установки (подключения) приборов учета класса точности 2,0.

Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка), а также в иных местах, с соблюдением установленных законодательством Российской Федерации требований к местам установки приборов учета. При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

Обязанность по обеспечению эксплуатации установленного и допущенного в эксплуатацию прибора учета, сохранности и целостности прибора учета, а также пломб и (или) знаков визуального контроля, снятию и хранению его показаний, своевременной замене возлагается на собственника такого прибора учета.

Периодическая поверка прибора учета, измерительных трансформаторов должна проводиться по истечении межповерочного интервала, установленного для данного типа прибора учета, измерительного трансформатора в соответствии с законодательством Российской Федерации об обеспечении единства измерений

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках — с давностью не более 2 лет

Счетчики должны устанавливаться в шкафах, камерах, комплектных распределительных устройствах, на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

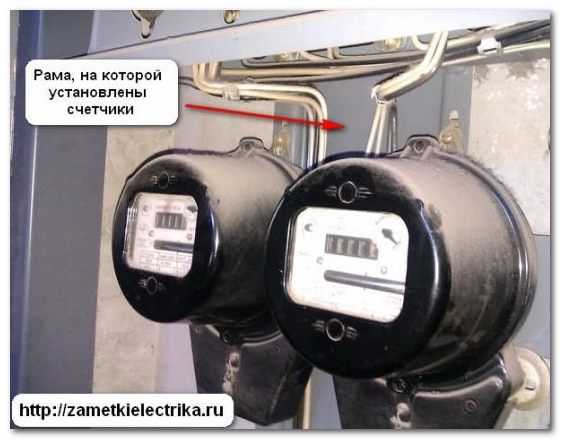

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1 град. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Схемы подключения электросчетчиков*

Схема подключения однофазного электросчетчика

Схема подключения трехфазного электросчетчика к трехфазной 3-х или 4-х проводной сети

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока к трехфазной 3-х или 4-х проводной сети

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока и трех трансформаторов напряжения к трехфазной 3-х или 4-х проводной сети

* — представленные выше схемы подключения электросчетчиков являются типовыми и могут отличаться в зависимости от завода-изготовителя и места установки. При установке электросчетчика необходимо руководствоваться паспортом завода-изготовителя на данное изделие.

Основные метрологические характеристики электросчетчиков**



Однофазные:

Номинальное напряжение – 230 В

Номинальный ток – 5(60) или 10(100) А

Трехфазные прямого включения:

Номинальное напряжение – 3х230/400 В

Номинальный ток – 5(60) или 10(100) А

Трехфазные трансформаторного включения:

Номинальное напряжение – 3х57,7/100 или 3х230/400 В

Номинальный ток – 5(7,5) или 5(10) А



** — приведенные выше метрологические характеристики электросчетчиков могут отличаться в зависимости от модели и завода-изготовителя.

rossetisk.ru

Требования к приборам учета и их установке

• О компании
  • О компании
  • Структура
  • Руководство
    • Генеральный директор
    • Джабраилова Юлианна Хасановна
    • Рыбин Алексей Александрович
    • Журавлев Дмитрий Олегович
    • Гончаров Павел Викторович
    • Леднев Эдуард Витальевич
    • Иванов Юрий Вячеславович
    • Часовской Александр Александрович
    • Мусинов Олег Валерьевич
    • Мурый Антон Геннадьевич
    • Акопян Дмитрий Борисович
    • Писарев Виктор Николаевич
    • Кушнеров Анатолий Валерьевич
    • Алаев Тимур Улюмджиевич
  • Информация о руководстве ПАО «Россети»
  • Основные виды деятельности
  • Миссия
  • Соревнования профмастерства
    • 2019 год
      • Открытый корпоративный чемпионат профмастерства «Россети» «Молодые профессионалы» по методике Worldskills по компетенции «Интеллектуальная система учета электроэнергии»
        • Документация чемпионата
          • АКТЫ
        • Новости чемпионата
    • 2018 год
      • Документация
        • Документация по компетенции «Интеллектуальные системы учета электроэнергии»
        • Документация по компетенции «Обслуживание и ремонт оборудования релейной защиты и автоматики»
        • Документация по компетенции «Эксплуатация кабельных линий электропередачи»
    • 2017 год
      • Межрегиональные соревнования профессионального мастерства персонала ДЗО ПАО «Россети» по учету электроэнергии
  • Реформирование
  • Стратегия
  • Методы оценки активов
  • Противодействие коррупции
    • Новости о мероприятиях по противодействию коррупции
    • Антикоррупционная политика
    • ПАМЯТКА работнику ПАО «МРСК Юга» и ДЗО ПАО «МРСК Юга» по противодействию коррупции
    • Организация управления рисками и внутреннего контроля в области предупреждения и противодействия коррупции
    • Нормативные и иные акты в сфере противодействия коррупции
      • Действующие федеральные законы, указы Президента Российской Федерации, постановления Правительства Российской Федерации, международные правовые акты
      • Нормативные правовые акты ПАО «МРСК Юга»
    • Антикоррупционная экспертиза
    • Методические материалы
      • Методические рекомендации и презентации в области антикоррупционного комплаенса
      • Ответы на часто задаваемые вопросы
      • Пояснения к документам
    • Формы документов, связанных с противодействием коррупции, для заполнения
    • Сведения о доходах, об имуществе и обязательствах имущественного характера
    • Комиссия по соблюдению норм корпоративной этики и урегулированию конфликта интересов в ПАО «МРСК Юга»
      • Состав комиссии
      • Положение о Комиссии
    • Обратная связь для сообщений о фактах коррупции
      • Порядок приема, рассмотрения и разрешения обращений заявителей (работников, контрагентов ПАО «МРСК Юга» и иных физических и юридических лиц) о возможных фактах коррупции
      • Контакты для сообщений о фактах коррупции
  • Политика ПАО «МРСК Юга» в отношении обработки персональных данных
  • Персонал
    • Всероссийская олимпиада школьников «Россети»
    • Результаты I-го этапа
    • Форум ENES 2016
    • Международный форум молодых энергетиков и промышленников «ФОРСАЖ»
      • «ФОРСАЖ-2019»
      • «ФОРСАЖ-2018»
      • «ФОРСАЖ-2017»
      • «ФОРСАЖ-2016»
      • «ФОРСАЖ-2015»
      • «ФОРСАЖ-2014»
    • Студенческие отряды
      • Студенческие отряды — трудовой сезон-2018
      • Студенческие отряды — трудовой сезон-2017
    • Конкурс «Дети рисуют энергетику»
    • Конкурс новогодних поделок
    • Развитие персонала
      • Учебные центры
    • График встреч
    • Конкурс «Лучший по профессии»
      • Лучший по профессии — 2018
      • Лучший по профессии — 2017
      • Лучший по профессии — 2016
      • Лучший по профессии — 2015
      • Лучший по профессии — 2014
      • Лучший по профессии — 2013
      • Лучший по профессии — 2012
        • Общие рекомендации по написанию работ
      • Лучший по профессии — 2011
        • Победители конкурса «Лучший по профессии – 2011»
        • Поощрительные и специальные премии
        • Общие рекомендации по написанию работ
      • Лучший по профессии — 2010
        • Победители конкурса «Лучший по профессии – 2010»
        • Поощрительные и специальные премии
        • Фотографии с церемонии награждения победителей конкурса «Лучший по профессии – 2010»
      • Лучший по профессии — 2009
        • Победители конкурса «Лучший по профессии – 2009»
        • Поощрительные денежные премии
        • Общие рекомендации по написанию работ
        • Фотографии с церемонии награждения победителей конкурса «Лучший по профессии – 2009»
    • Социальный отчет
    • Доска почета
      • 2018 год
      • 2017 год
      • 2016 год
      • 2015 год
      • 2014 год
      • 2013 год
      • 2012 год
      • 2011 год
      • 2010 год
      • 2009 год
      • 2008 год
    • Кадровый резерв-2015
    • V-й Межрегиональный молодежный Форум Совета молодых специалистов
    • Конкурс «Энергопрорыв-2018»
    • Конкурс «Энергопрорыв-2017»
    • Конкурс «Энергопрорыв-2016»
    • Конкурс «Энергопрорыв»-2015
    • Конкурс «Энергопрорыв-2014»
  • Интегрированная система менеджмента
    • Документы ИСМ
      • Политики
      • Цели
      • Реестры экологических аспектов и рисков в области охраны труда
    • Сертификаты ИСМ
  • Совет молодежи
    • Контакты
    • Новости
    • Фотогалерея
  • Информация по приказу Минэкономразвития РФ от 11.05.2011 №208
  • Вакансии
  • Контакты
• Акционеру, инвестору
  • Акционеру, инвестору
  • Горячая линия по вопросам выплаты дивидендов
    • Дивидендная история Общества
  • Информация о собраниях акционеров
    • ГОСА 31.05.2019
    • ВОСА 18.04.2019
    • ГОСА 09.06.2018
    • ГОСА 13.06.2017
    • ВОСА 05.11.2019
    • ВОСА 07.04.2017
    • ГОСА 06.06.2016
    • ВОСА 30.12.2015
    • ГОСА 19.06.2015
    • ВОСА 27.03.2015
    • ГОСА 25.06.2014
    • ВОСА 14.03.2014
    • ГОСА 25.06.2013
    • ВОСА 24.08.2012
    • ГОСА 18.06.2012
    • ГОСА 15.06.2011
    • ВОСА 04.07.2011
    • ГОСА 15.06.2010
    • ГОСА 19.06.2009
    • ВОСА 14.09.2009
  • Регистратор
  • Основные сведения
    • IR-календарь ПАО «МРСК Юга» на 2019
    • IR-календарь ПАО «МРСК Юга» на 2018 год
    • IR-календарь ПАО «МРСК Юга» на 2017 год
    • IR-календарь ПАО «МРСК Юга» на 2016 год
    • IR-календарь ОАО «МРСК Юга» на 2015 год
  • Основные финансовые показатели
    • Структура и объем затрат на производство и реализацию товаров (работ, услуг)
      • 2018 год
      • 2017 год
      • 2016 год
      • 2015 год
      • 2014 год
      • 2013 год
      • 2012 год
      • 2011 год
      • 2010 год
    • Учетная политика
      • 2019 год
      • 2018 год
      • 2017 год
      • 2016 год
      • 2015 год
      • 2014 год
      • 2013 год
      • 2012 год
      • 2011 год
      • 2010 год
      • 2009 год
      • 2008 год
      • 2007 год
    • Бухгалтерская (финансовая) отчетность
      • 2019 год
      • 2018 год
      • 2017 год
      • 2016 год
      • 2015 год
      • 2014 год
      • 2013 год
      • 2012 год
      • 2011 год
      • 2010 год
      • 2009 год
      • 2008 год
      • 2007 год
    • Консолидированная финансовая отчетность
      • 2019 год
      • 2018 год
      • 2017 год
      • 2016 год
      • 2015 год
      • 2014 год
      • 2013 год
      • 2012 год
  • Уведомления акционеров
  • Акционерный капитал
  • Годовые отчеты
    • Годовой отчет за 2018 год
    • Годовой отчет за 2017 год
    • Годовой отчет за 2016 год
    • Годовой отчет за 2015 год
    • Годовой отчет за 2014 год
    • Годовой отчет за 2013 год
    • Годовой отчет за 2012 год
    • Годовой отчет за 2011 год
    • Годовой отчет за 2010 год
    • Годовой отчет за 2009 год
    • Годовой отчет за 2008 год
    • Годовой отчет за 2007 год
    • Награды МРСК Юга за годовые отчеты
  • Ежеквартальный отчет эмитента
    • 2017 год
    • 2016 год
    • 2015 год
    • 2014 год
    • 2013 год
    • 2012 год
    • 2011 год
    • 2010 год
    • 2009 год
    • 2008 год
  • Сообщения о существенных фактах
    • Сообщения о существенных фактах за 2016 год
    • Сообщения о существенных фактах за 2017 год
    • Сообщения о существенных фактах за 2018 год
    • Архив сообщений о существенных фактах
      • Сообщения о существенных фактах за 2008-2012 г.г.
      • Сообщения о существенных фактах за 2015 год
      • Сообщения о существенных фактах за 2014 год
      • Сообщения о существенных фактах за 2013 год
    • Раскрытие информации на этапах процедуры эмиссии ценных бумаг
    • Сообщения о сведениях, которые могут оказать существенное влияние на стоимость ценных бумаг акционерного общества
  • Список аффилированных лиц
    • Списки аффилированных лиц за 2017 год
    • Списки аффилированных лиц за 2016 год
    • Списки аффилированных лиц за 2015 год
    • Списки аффилированных лиц за 2014 год
    • Списки аффилированных лиц за 2013 год
    • Списки аффилированных лиц за 2012 год
    • Списки аффилированных лиц за 2011 год
    • Списки аффилированных лиц за 2010 год
    • Списки аффилированных лиц за 2018 год
    • Списки аффилированных лиц за 2009 год
    • Списки аффилированных лиц за 2008 год
    • Списки аффилированных лиц за 2007 год
    • Архив
  • Информационный бюллетень
    • Архив презентаций за 2015 год
    • Архив презентаций за 2014 год
    • Архив презентаций за 2013 год
    • Архив презентаций за 2012 год
    • Архив презентаций за 2011 год
    • Архив презентаций за 2010 год
    • Архив презентаций за 2016 год
    • Архив презентаций за 2017 год
    • Архив презентаций за 2018 год
    • Архив презентаций за 2009 год
    • Архив презентаций за 2008 год
  • Рынок ценных бумаг
    • Архив торгов на ОАО «РТС» — по данным ОАО «РТС»
    • Архив торгов на ЗАО ФБ «ММВБ» — по данным ЗАО ФБ «ММВБ»
    • Исторические котировки (монитор)
    • График облигаций
    • Калькулятор инвестора
    • График финансовых показателей
    • График производственных показателей
  • Выпуск ценных бумаг
    • Акции
    • Облигации
  • Информация для нотариусов
  • Ответы на часто задаваемые вопросы
  • Бывшему акционеру ОАО РАО «ЕЭС России»
• Корпоративное управление
  • Корпоративное управление
  • Органы управления
    • Общее собрание акционеров Общества

mrsk-yuga.ru

No related posts.
