Трехфазный тиристорный регулятор мощности: Трехфазные тиристорные регуляторы мощности ТРМ-3М, ТРМ-3МN отечественного производства

Трехфазные тиристорные регуляторы мощности ТРМ-3М, ТРМ-3МN отечественного производства

Напряжение питания схемы управления	180-250В, 45-65Гц
Напряжение питания нагрузки	100-480В, 50-60Гц
Максимальное значение тока в нагрузке (по исполнениям)	30, 45, 60, 80,100, 125, 150, 180, 230, 300, 380, 450, 580, 720
Минимальный ток нагрузки, не менее	1% (от Iном)
Способы регулирования мощности в нагрузке
Изменением угла (фазы) открывания тиристора (Phase Angle)
Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Пакетный способ управления
Пакетный способ управления с режимом плавного пуска «разогрева»
Пакетный способ управления с режимом однократного плавного пуска «разогрева»
Входные управляющие воздействия
Вход разрешения работы «ПУСК»	Cухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления	0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение	11В
Входной ток управления	0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток	40мА
Вход управления 2
Входное напряжение управления	0-5В
Максимальное допустимое входное напряжение	5,5В
Выходы
Встроенное реле	1 переключающая группа
Максимальное коммутируемое напряжение (АС1)	АС250В
Максимальное коммутируемый ток (АС1) АС250В	5А
Прочие
Габаритные и установочные размеры	См. ниже
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99	Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99	Степень жёсткости 3 (2кВ)
Степень защиты (по передней панели/по клеммам подключения)	IP00/IP00
Максимальное напряжение изоляции	2500В/1мин
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-40…+550С*
Высота над уровнем моря	до 1000м
Масса (по исполнениям)
ТРМ-3М-30	2,9/3,2кг
ТРМ-3М-(45-60)	3,2/3,4кг
ТРМ-3М-(80-100)	5,6/6,3кг
ТРМ-3М-125	7,9/8,6кг
ТРМ-3М-(150-180)	8,3/9,0кг
ТРМ-3М-230	14,1/18,3кг
ТРМ-3М-(300-380)	20,0/25,2кг
ТРМ-3М-450	23,6/28,6кг
ТРМ-3М-580	41,7/50,5кг
ТРМ-3М-720	47,3/56,9кг
Режим работы	круглосуточный
Энергопотребление платы питания	не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
Вентилятор 80мм	Не более 14Вт
Вентилятор 120мм	Не более 20Вт
Удельное тепловыделение	4,5Вт/А
Усилие затяжки сигнальных клемм и клемм питания регулятора	0,4-0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно	3Н*м
Модели с номинальным током свыше 100А	5Н*м
Усилие затяжки винтов силового ввода
Винт М6	2,5-4Н*м
Винт М8	5-8Н*м
Винт М10	7-10Н*м
Уровень шума вентиляторов
Вентилятор 80мм	32Дб
Вентилятор 120мм	50Дб
Способ управление тиристором	статический
* При температуре выше +350C требуется запас по току

Ошибка 404 | НПФ КонтрАвт.

КИПиА для АСУ ТП

Выберите продукцию из спискаНормирующие преобразователи измерительные …НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения …НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65 …НПСИ-ТС нормирующий преобразователь сигналов термосопротивлений …НПСИ-237-ТС нормирующий преобразователь сигналов термосопротивлений, IP65 …НПСИ-150-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-150-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-110-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-110-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров …НПСИ-200-ГРТП модули гальванической развязки токовой петли…НПСИ-200-ГР1/ГР2 модули гальванической развязки токового сигнала (4…20) мА…НПСИ-200-ГР1.2 модуль разветвления 1 в 2 и гальванической развязки сигнала (4…20) мА…НПСИ-ДНТВ нормирующий преобразователь действующих значений напряжения и тока. ..НПСИ-ДНТН нормирующий преобразователь действующих значений напряжения и тока …НПСИ-200-ДН/ДТ нормирующие преобразователи действующих значений напряжения и тока…НПСИ-МС1 преобразователь мощности, напряжения, тока, коэффициента мощности…НПСИ-500-МС3 измерительный преобразователь параметров трёхфазной сети с RS-485 и USB …НПСИ-500-МС1 измерительный преобразователь параметров однофазной сети с RS-485 и USB …НПСИ-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией…НПСИ-237-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией, IP65 …НПСИ-ЧВ/ЧС нормирующие преобразователи частоты, периода, длительности сигналов, частоты сети…ПНТ-х-х нормирующий преобразователь сигналов термопар…ПСТ-х-х нормирующий преобразователь сигналов термосопротивлений…ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый…ПCТ-a-Pro нормирующий преобразователь сигналов термосопротивлений программируемый…ПНТ-b-Pro нормирующий преобразователь сигналов термопар программируемый. ..ПCТ-b-Pro нормирующий преобразователь сигналов термосопротивлений программируемыйБарьеры искробезопасности (искрозащиты)…КА5011Ех барьеры искробезопасности активные, одноканальные приёмники сигнала (4…20) мА от пассивных или активных источников, HART …КА5022Ех барьеры искробезопасности активные двухканальные приёмники сигнала (4…20) мА от пассивных источников…КА5013Ех барьеры искробезопасности активные, разветвители сигнала 1 в 2, HART, шина питания …КА5031Ех барьеры искробезопасности активные, одноканальные приёмники сигнала (4…20) мА от активных источников, HART …КА5032Ех барьеры искробезопасности активные, двухканальные приёмники сигнала (4…20) мА от активных источников, HART …КА5131Ех барьеры искробезопасности активные, одноканальные передатчики сигнала (4…20) мА от активных источников, HART …КА5132Ех барьеры искробезопасности активные, двухканальные передатчики сигнала (4…20) мА от активных источников…КА5241Ех барьеры искробезопасности, приёмники дискретных сигналов, 1 канал. ..КА5242Ех барьеры искробезопасности, приёмники дискретных сигналов, 2 канала…КА5262Ех барьеры искробезопасности, приёмники дискретных сигналов, 2 канала…КА5232Ех барьеры искробезопасности, приёмники дискретных сигналов, 2 канала…КА5234Ех барьеры искрозащиты, приёмники дискретных сигналов, 4 каналаКонтроллеры, модули ввода-вывода…MDS CPU1000, MDS CPU1100 Программируемые логические контроллеры…MDS AIO-1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-1/F1 Модули комбинированные функциональные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4/F1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов, 4 ПИД регулятора…MDS AI-8UI Модули ввода аналоговых сигналов тока и напряжения…MDS AI-8TC Модули ввода сигналов термопар, тока и напряжения…MDS AI-8TC/I Модули ввода сигналов термопар, тока и напряжения с индивидуальной изоляцией между входами. ..MDS AI-3RTD Модули ввода сигналов термосопротивлений и потенциометров…MDS AO-2UI Модули вывода сигналов тока и напряжения…MDS DIO-16BD Модули ввода-вывода дискретных сигналов…MDS DIO-4/4 Модули ввода-вывода дискретных сигналов …MDS DIO-12h4/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DIO-8H/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DI-8H Модули ввода дискретных сигналов высоковольтные…MDS DO-8RС Модули вывода дискретных сигналов …MDS DO-16RA4 Модули вывода дискретных сигналов …MDS IC-USB/485 преобразователь интерфейсов USB и RS-485…MDS IC-232/485 преобразователь интерфейсов RS-232 и RS-485…I-7561 конвертер USB в RS-232/422/485…I-7510 повторитель интерфейса RS-485/RS-485…I-7520 преобразователь интерфейса RS-485/RS-232Измерители-регуляторы технологические…МЕТАКОН-6305 многофункциональный ПИД-регулятор с таймером выдержки…МЕТАКОН-4525 многоканальный ПИД-регулятор…МЕТАКОН-1005 измеритель технологических параметров, щитовой монтаж, RS-485. ..МЕТАКОН-1015 измеритель, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1105 измеритель, позиционный регулятор, щитовой монтаж, RS-485…МЕТАКОН-1205 измеритель-регулятор, нормирующий преобразователь, контроллер, щитовой монтаж, RS-485…МЕТАКОН-1725 двухканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1745 четырехканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-512/522/532/562 многоканальные измерители-регуляторы…Т-424 универсальный ПИД-регулятор…МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор…МЕТАКОН-513/523/533 ПИД-регуляторы…МЕТАКОН-514/524/534 ПДД-регуляторы…МЕТАКОН-613 программные ПИД-регуляторы…МЕТАКОН-614 программные ПИД-регуляторы…СТ-562-М источник тока для ПМТ-2, ПМТ-4Регистраторы видеографические…ИНТЕГРАФ-1100 видеографический безбумажный 4/8/12/16 канальный регистратор данных …ИНТЕГРАФ-1000/1010 видеографические безбумажные 8/16 канальные регистраторы данных . ..ИНТЕГРАФ-3410 видеографический безбумажный регистратор-контроллер термообработки… DataBox Накопитель-архиваторСчётчики, реле времени, таймеры…ЭРКОН-1315 восьмиразрядный одноканальный счётчик импульсов, поддержка RS-485, щитовой монтаж…ЭРКОН-315 счётчик импульсов одноканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-325 счетчик импульсов двухканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-415 тахометр-расходомер…ЭРКОН-615 счетчик импульсов реверсивный многофункциональный, поддержка RS-485, щитовой монтаж…ЭРКОН-714 таймер астрономический…ЭРКОН-214 одноканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель…ЭРКОН-224 двухканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель…ЭРКОН-215 реле времени программируемое одноканальное, поддержка RS-485, щитовой монтаж, цифровая индикацияБлоки питания и коммутационные устройства…PSM-120-24 блок питания 24 В (5 А, 120 Вт)…PSM-72-24 блок питания 24 В (3 А, 72 Вт)…PSM-36-24 блок питания 24 В (1,5 А, 36 Вт). ..PSL низковольтные DC/DC–преобразователи на DIN-рейку 3 и 10 Вт…PSM-4/3-24 многоканальный блок питания 24 В (4 канала по 0,125 А, 3 Вт)…PSM-2/3-24 блок питания 24 В (2 канала по 0,125 А, 3 Вт)…PSM/4R-36-24 блок питания и реле, 24 В (1,5 А, 36 Вт)…БП-24/12-0,5 блок питания 24В/12В (0,5А)…ФС-220 фильтр сетевой…БПР блок питания и реле…БКР блок коммутации реверсивный (пускатель бесконтактный реверсивный)…БР4 блок реле…PS3400.1 блок питания 24 В (40 А) …PS3200.1 блок питания 24 В (20 А)…PS3100.1 блок питания 24 В (10 А)…PS3050.1 блок питания 24 В (5 А)…PS1200.1 блок питания 24 В (20 А)…PS1100.1 блок питания 24 В (10 А)…PS1050.1 блок питания 24 В (5 А)Программное обеспечение…SetMaker конфигуратор……  История  версий…MDS Utility конфигуратор…RNet программное обеспечение…OPC-сервер для регулятров МЕТАКОН…OPC-сервер для MDS-модулей

Тиристорный регулятор ТРМ-3М-45-RS485

НАЗНАЧЕНИЕ

Тиристорный регулятор мощности ТРМ-3М-45 (далее Устройство) предназначен для плавной регулировки мощности трехфазной нагрузки. В основном устройство применяется для регулировки мощности активной нагрузки (тэны, инфракрасные нагреватели и т.д.). Допускается использование для регулировки мощности трансформаторов. Не рекомендовано использование для регулировки мощности систем освещения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство осуществляет регулировку мощности в трехфазной нагрузки с помощью трех групп тиристоров включенных встречно-параллельно (по два на фазу), за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания. Устройство имеет пять способов управления тиристорным блоком.

Числоимпульсный способ регулировки мощности. Тиристоры включаются на весь период колебания напряжения в момент его перехода через ноль. Регулировка мощности нагрузки осуществляется числом периодов активного состояния тиристоров в течении 2-х секунд (1 активный полупериод — 1% мощности, 10 — 10%; и т.д.). Алгоритмы управления тиристорами осуществляют равномерное распределение активных периодов по отношению к общему количеству.

Изменение фазового угла открытия тиристоров. В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенный угол (100% мощности — 180 градусов открытия каждого из тиристоров). Особенности функционирования тиристорного блока не позволяют осуществлять открытие тиристора менее чем на 10 градусов. Для реализации регулировки мощности нагрузки в диапазоне от 1 до 6 % тиристорные регуляторы мощности имеют функцию имитации малых углов открытия тиристоров LAP — Low Angle Phase (активируется в настройках Устройства, по умолчанию выключена). Данная функция осуществляет комбинацию минимального угла открытия тиристоров и числоимпульсного способа регулировки мощности (открытие тиристоров на минимальный угол осуществляется не на каждом периоде).

Пакетный способ регулировки мощности (возможно использование индуктивной нагрузки). Устройство осуществляет открытие тиристоров на определенное число периодов, формируя «пакет» с длительностью пропорционально установленной мощности нагрузки. Число периодов в течении которых тиристоры остаются открытыми определяется по формуле: N=TxP/100 Где:

N — число активных периодов;

Т — заданное число периодов в течении которых осуществляется регулировка мощности (устанавливается в настройках в диапазоне от 25 до 999).

P — установленное значение мощности нагрузки в %.

Для использования Устройства с индуктивной нагрузкой в настройках необходимо установить величину задержки угла открытия тиристоров с целью исключения бросков тока. Угол задержки открытия тиристоров устанавливается в диапазоне от 0 до 90 градусов (в зависимости от типа нагрузки).

Пакетный способ регулировки мощности с возможностью плавного пуска. Устройство осуществляет функционирование аналогично пакетному способу регулировки мощности. Но в данном режиме в настройках Устройства можно задать количество периодов, в течении которых, при формировании пакета, будет осуществляется плавный набор мощности от 0 до 100%. Например в настройках устройства задан уровень мощности 50% при числе заданных периодов 100 и количестве периодов разогрева 25. В данном случае Устройство с 1 по 25 период произведет плавное увеличение мощности от 0 до 100% путем регулировки угла открытия тиристоров, а затем мощность в течении 38 периодов будет удерживаться на уровне 100% (25 периодов разогрева учитываются как 12 периодов с мощностью 100%), после чего Устройство отключит нагрузку от сети на 37 периодов и цикл повторится. Таким образом с учетом разогрева нагрузки в пакете будет обеспечена средняя мощность на нагрузке в размере 50%.

Пакетный способ регулировки мощности с однократным плавным пуском. Устройство осуществляет функционирование аналогично пакетному способу регулировки мощности. Но в данном режиме в настройках Устройства можно задать время первого разогрева нагрузки (от 1 до 999 секунд), в течении которого будет осуществлен плавный набор мощности от 0 до 100%. После чего Устройство продолжит регулировку мощности нагрузки пакетным способом. Например в настройках устройства задан уровень мощности 50% при числе заданных периодов 100 и времени разогрева 10 секунд. В данном случае Устройство осуществит плавное увеличение мощности от 0 до 100% путем регулировки угла открытия тиристоров в течении 10 секунд, Затем с 1 по 50 период мощность будет удерживаться на уровне 100%, на 50 периодов тиристоры будут закрыты. После чего цикл формирования пакета повторится, но уже без разогрева нагрузки, то есть в течении 50 периодов будет выдаваться 100% мощности.

Управление Устройством возможно осуществлять несколькими способами

Управление уровнем выходной мощности органами управления непосредственно на лицевой стороне Устройства. Уровень выходной мощности задается кнопками «+» и «-«. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление уровнем выходной мощности выносным потенциометром. Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью потенциометров. Для этого необходимо осуществить подключение потенциометра между клеммами «+5В» и «Общ.» разъема управления, а выход подвижного контакта в «входу №2». Рекомендуется применять потенциометр с сопротивлением от 1 до 47 кОм, с максимально близким расположением к Устройству. Если в процессе регулировки мощности возникают сбои в работе Устройства, то необходимо уменьшить длину проводов или уменьшить номинал потенциометра (но нижняя граница сопротивления должна быть не менее 1 кОм). 100% уровню выходной мощности соответствует верхнее по схеме подключения положение движка, минимальной — нижнее. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление уровнем выходной мощности с помощью внешних сигналов от датчиков (контроллеров). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Для этого предусмотрено два входа управления. Вход №1 с напряжением сигнала управления от 0 до 10 В. и вход № 2 с напряжением сигнала управления от 0 до 5 В. (не допускается подача на вход №2 сигнала управления более 5,5В). Калибровка уровней сигнала управления, соответствующих минимальной и максимальной выходной мощности осуществляется в настройках Устройства. Текущее значение уровня выходной мощности индицируется на цифровом дисплее в процентах от максимальной.

Управление по принципу «Stand-by» (по сигналу от сухого контакта). В данном случае Устройство, при получении сигнала на включение, осуществляет вывод нагрузки на заданный уровень мощности и осуществляет его поддержание до момента снятия управляющего сигнала (размыкания сухого контакта).

Управление уровнем выходной мощности с помощью интерфейса RS485. Устройство позволяет осуществлять регулировку уровня выходной мощности через интерфейс RS-485 по протоколу Modbus RTU. Для этого на лицевой стороне устройства предусмотрен вход управления RS-485 (A, B). Максимальная длина линии управления 600 метров. Описание протокола передачи данных, а так же настроек устройства приведены в паспорте (вкладка «файлы»).

Устройство имеет возможность индикации на внешние цепи как аварийных состояний, так и достижения максимальной выходной мощности, посредством встроенного исполнительного реле (параметры работы реле устанавливаются в настройках Устройства). Защита о перегрузок и коротких замыканий осуществляется быстродействующим предохранителем.

Устройство имеет возможность индикации на внешние цепи как аварийных состояний, так и достижения максимальной выходной мощности, посредством встроенного исполнительного реле (параметры работы реле устанавливаются в настройках Устройства). Защита о перегрузок и коротких замыканий осуществляется быстродействующим предохранителем.

ВНИМАНИЕ: Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.

ВНИМАНИЕ: Устройство не предназначено для работы на постоянном токе.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Номинальный ток нагрузки 45А;
• Диапазон напряжения питания нагрузки AC100-480В;
• Напряжение питания схемы управления AC180-250В
• 5 режимов регулировки мощности нагрузки;
• Индикаторы режима работы и состояния Устройства;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях;
• Защита от перегрузки и коротких замыканий быстродействующим предохранителем.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляет собой корпус-охладитель блока тиристоров, объединенный с платой управления и органами управления, расположенными на лицевой стороне (кнопки настройки устройства, цифровой сегментированный дисплей, разъем для подключения напряжения питания и внешних устройств управления и светодиодный индикатор состояния Устройства). Корпус-охладитель в основании имеет 4 отверстия для крепления Устройства на ровную поверхность. Заземление корпуса Устройства обязательно.

СХЕМА ПОДКЛЮЧЕНИЯ

Рекомендовано использование контакторов аварийной защиты. Соблюдение направления подключения Устройства обязательно!

ГАБАРИТНЫЕ РАЗМЕРЫ

---

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Трёхфазные тиристорные регуляторы ESGT (Германия) для нагрузки до 2.500 А / 1.000 В

Хотите узнать цену?

Тиристорные регуляторы ESGT изготавливаются в Германии с долевым участием нашей компании в использовании технологий и поставляются под маркой «BG electric» с документацией на русском языке. Это позволяет нам проводить собственную гибкую ценовую политику, предлагая настоящее европейское качество в сочетании с доступной ценой.

Общие параметры трёхфазных регуляторов мощности серии ESGT: Напряжение питания нагрузки (трёхфазное): 400 VAC, 50 Гц (опционально: 110, 500, 690, 1000 VAC) Напряжение питания регулятора (однофазное): 230 VAC, 50 Гц (опционально: 400 VAC или 24 VDC) Степень защиты от пыли и влаги: IP 23 Управляющие сигналы: 0. ..10 V, 0…20 mA, потенциометр , (опционально 4…20 mA) Фазовая коммутация для индуктивной (трансформаторной) нагрузки Пакетная коммутация для активной (резистивной) нагрузки Регуляторы обеспечивают оптическую и электрическую индикацию дефектов: пропадание фазы превышение температуры пониженное напряжение дефект тиристора Рабочая температура регулятора 0…+55°C Допустимая влажность не ниже класса E по стандарту DIN 40040 Соответствие немецким стандартам VDE 0558 (часть 1) и VDE 0160 Соответствие европейским нормам CE, EN 60204, IEC 947-4-2 Документация на бумаге на русском языке предоставляется при заказе Предлагаемые опциональные возможности (дополнительно на заказ): Поддержание постоянной величины тока в нагрузке, устанавливается потенциометром, (возможно только при фазовой коммутации), (I) Поддержание постоянной величины напряжения на нагрузке, устанавливается потенциометром, (возможно только при фазовой коммутации), (U) Ограничение тока в нагрузке 5. ..100%, устанавливается потенциометром, (возможно только при фазовой коммутации), (IB) Аналоговый выход пропорционально величине тока в нагрузке, (возможно только при фазовой коммутации), (AI) Аналоговый выход пропорционально величине напряжения на нагрузке, (возможно только при фазовой коммутации), (AU) Вспомогательное собственное питание регулятора от внешнего источника 24 В постоянного тока, (24VDC) Вспомогательное собственное питание регулятора от внешнего источника 400 В переменного тока, (400V) Вспомогательное собственное питание регулятора вырабатывается из напряжения сети, (IV) Управление мощностью в нагрузке внешним токовым сигналом 4…20 мА, (4…20mA) Электронное отключение регулятора при достижении максимального тока, (ES) Сдвоенная опция. Электронное отключение при достижении максимального тока и ограничение тока, (возможно только при фазовой коммутации), (ES/IB) Интерфейс RS485 Modbus, (Mod) Повышенная степень защиты от пыли и влаги IP55, регулятор в защитном корпусе, (IP55) Максимальное рабочее напряжение регулятора 690 В, (U690) Максимальное рабочее напряжение регулятора 1000 В, (U1000)

Тиристорные регуляторы с защитой IP 20 должны устанавливаться в электрошкафу с принудительной вентиляцией, обеспечивающей эффективное удаление выделяемого тепла и поддержание температуры регулятора не выше +55°C. Должны быть приняты меры против попадания пыли и грязи в регулятор. Также необходимо избегать повышенной влажности, агрессивной атмосферы, вибрации и других механических воздействий.

Регулятор ESGT подключается к сети через выключатель-автомат и предохранители, которые могут быть установлены как непосредственно на шинах регулятора, так и отдельно в шкафу. Ток срабатывания рекомендуемого предохранителя указан в прилагаемой документации. При каждом заказе мы предложим опционально также быстродействующие предохранители серии Ultra-Rapid производства немецкой компании SIBA. Возможно заказать предохранители в любом количестве как в комплектацию регулятора, так и в запчасти.

Для поддержания качества напряжения питающей сети и недопущения проникновения высокочастотных помех рекомендуется применение сетевых дросселей и фильтров. При необходимости наша компания в каждом случае предложит подходящие модели.

Пакетная коммутация представляет собой широтно-импульсный способ управления, при котором мощность зависит от соотношения длительности напряжения к длительности паузы. Это управление мощностью на нагрузке посредством внешнего управляющего аналогового сигнала, который определяет длительность или ширину пакета (число периодов напряжения), при которой нагрузка включена (нагрев). Этот режим предоставляет много преимуществ, так как он переключает тиристор при прохождении нуля, то есть без электромагнитных помех. Для регулирования мощности изменяется ширина пакета периодов напряжения. Разрешение составляет 12 бит, то есть 100% мощности в нагрузке соответствует 4096 шагов регулирования, что обеспечивает высокую точность и плавность регулирования. Пакетная коммутация хорошо подходит для активной (резистивной) нагрузки, как с нейтралью, так и без нейтрали, но не подходит для регулирования уровня освещенности.

Фазовая коммутация представляет собой управление моментом открывания тиристоров в каждом полупериоде напряжения. Это метод управления тиристором посредством изменения фазы (угла) открывания, что дает возможность контроллировать мощность на нагрузке, позволяя тиристору пропускать ток только в течение изменяемой и задаваемой части периода напряжения питания. Управление углом открывания тиристоров равнозначно управлению действующим напряжением на нагрузке, которое изменяется пропорционально входному сигналу. Мощность нагрузки может плавно регулироваться в диапазоне 0..100%, в зависимости от внешнего аналогового сигнала, например, от регулятора температуры или потенциометра. Этот режим часто используется с индуктивными нагрузками. Ток через нагрузку течёт от момента открытия тиристора до момента перехода напряжения через ноль. Это наиболее точный и быстрый способ управления, хорошо подходит для индуктивной (трансформаторной) нагрузки.

Тип регулятора    1-я строка: с фазовой коммутацией    2-я строка: с пакетной коммутацией	Макс. ток нагрузки, A	Рекоменд. электронный предохр., А	Рекоменд. плавкий предохр., А	Рекоменд. сечение кабеля (кв. мм)	Типоразмер, габариты, (мм)
ESGT-3Ph 05 ESGT-3Ph/SP 05	5	10	16	1,5	Типоразмер A 140 x 200 x 115
ESGT-3Ph 08 ESGT-3Ph/SP 08	8	15	16	1,5
ESGT-3Ph 15 ESGT-3Ph/SP 15	15	25	25	2,5	Типоразмер B 260 x 195 x 170, вес 8 кг
ESGT-3Ph 25 ESGT-3Ph/SP 25	25	30	32	4,0
ESGT-3Ph 35 ESGT-3Ph/SP 35	35	40	50	6,0
ESGT-3Ph 50 ESGT-3Ph/SP 50	50	60	80	10
ESGT-3Ph 60 ESGT-3Ph/SP 60	60	80	100	16
ESGT-3Ph 75 ESGT-3Ph/SP 75	75	80	100	25	Типоразмер C 360 x 235 x 170, вес 10 кг
ESGT-3Ph 90 ESGT-3Ph/SP 90	90	100	125	35
ESGT-3Ph 120 ESGT-3Ph/SP 120	120	130	200	50
ESGT-3Ph 160 ESGT-3Ph/SP 160	160	200	250	50
Тип регулятора    1-я строка: с фазовой коммутацией    2-я строка: с пакетной коммутацией	Макс. ток нагрузки, A	Рекоменд. электронный предохр., А	Рекоменд. плавкий предохр., А	Рекоменд. сечение кабеля (кв. мм)	Типоразмер, габариты, (мм)
ESGT-3Ph 220 ESGT-3Ph/SP 220	220	300	300	70	Типоразмер D 360 x 435 x 240, вес 20 кг
ESGT-3Ph 280 ESGT-3Ph/SP 280	280	400	350	95
ESGT-3Ph 350 ESGT-3Ph/SP 350	350	450	400	120
ESGT-3Ph 420 ESGT-3Ph/SP 420	420	600	500	150
ESGT-3Ph 560 ESGT-3Ph/SP 560	560	750	630	240	Типоразмер E 600 x 540 x 346, вес 38 кг
ESGT-3Ph 720 ESGT-3Ph/SP 720	720	900	800	300
ESGT-3Ph 1000 ESGT-3Ph/SP 1000	1000	1200	1200	500
ESGT-3Ph 1250 ESGT-3Ph/SP 1250	1250	1800	1500	2×300	Типоразмер F 850 x 715 x 396
ESGT-3Ph 1600 ESGT-3Ph/SP 1600	1600	2000	1600	2×500
ESGT-3Ph 1850 ESGT-3Ph/SP 1850	1850	2200	1900	2×650
ESGT-3Ph 2100 ESGT-3Ph/SP 2100	2100	2350	2200	2×750
ESGT-3Ph 2500 ESGT-3Ph/SP 2500	2500	2750	2600	2×1000

---

Трехфазный регулятор мощности своими руками

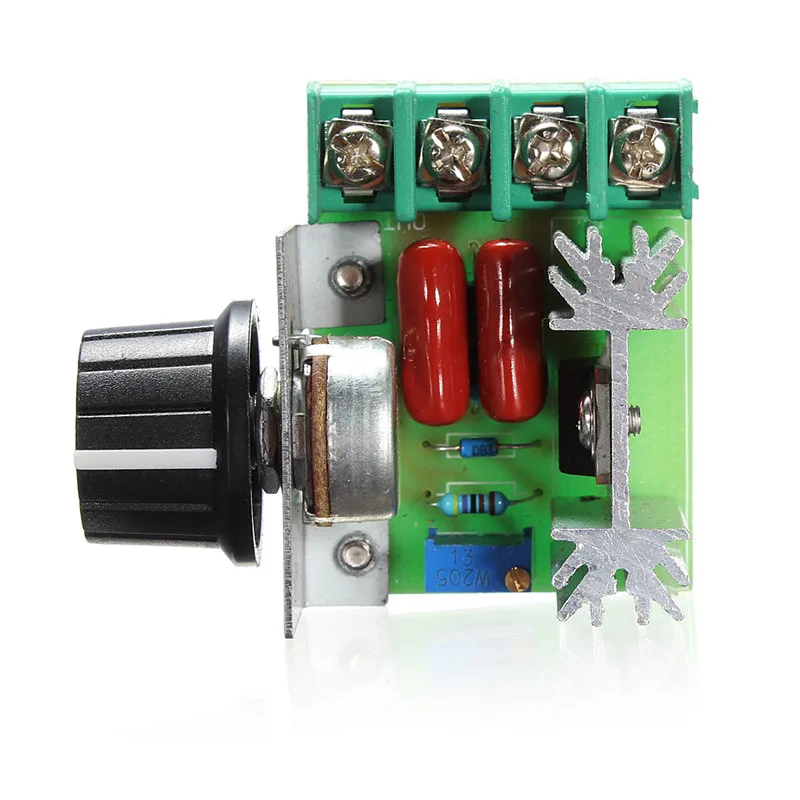

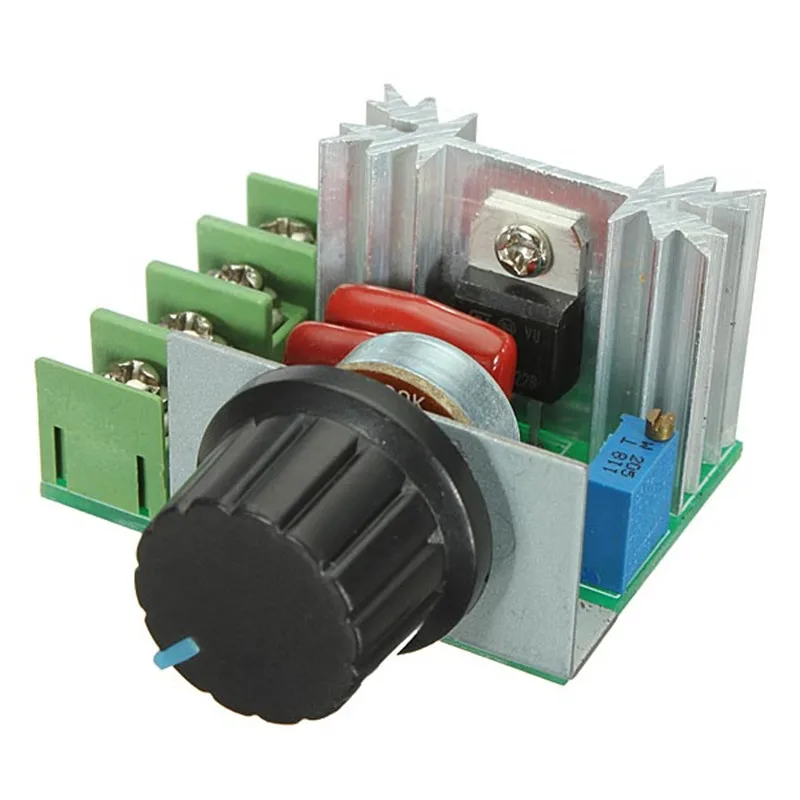

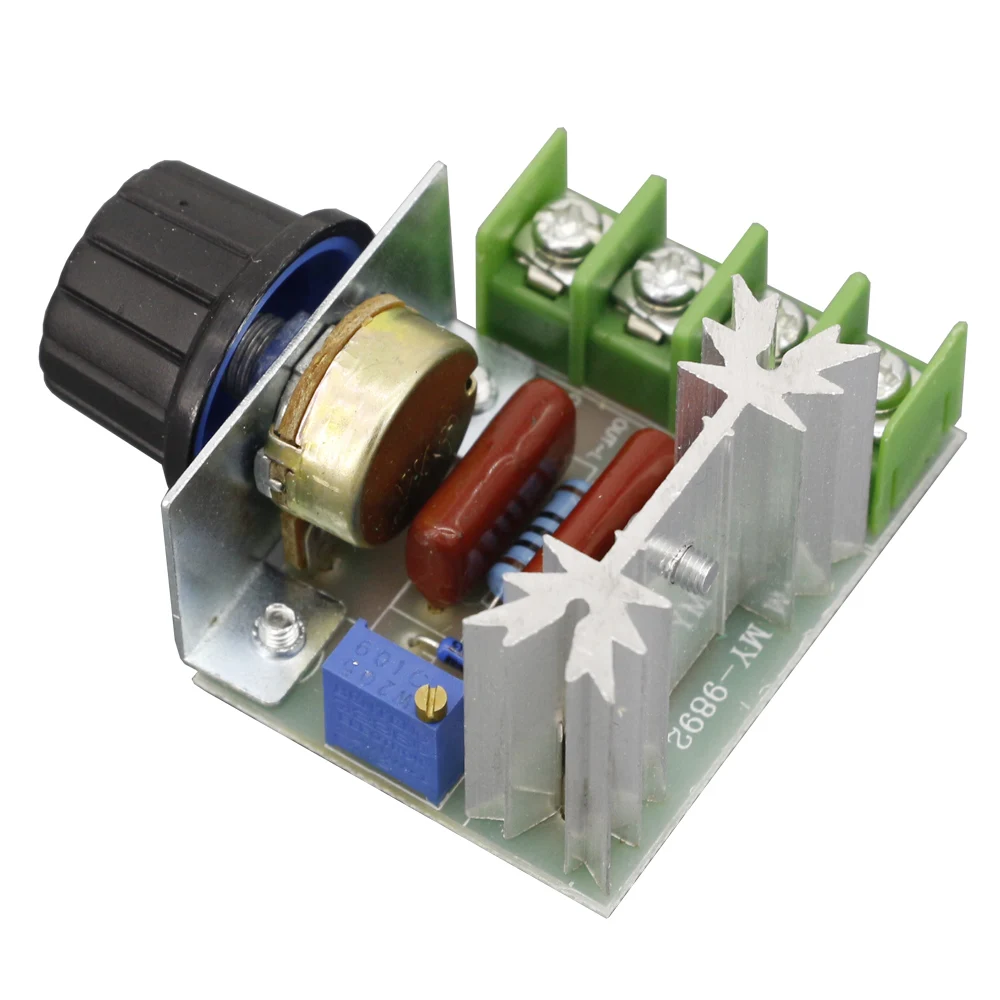

Тиристорные регуляторы мощности являются одной из самых распространенных радиолюбительских конструкций, и в этом нет ничего удивительного. Ведь всем, кто когда-нибудь пользовался обычным 25 – 40 ваттным паяльником, способность его к перегреванию даже очень известна. Паяльник начинает дымить и шипеть, потом, достаточно скоро, облуженное жало выгорает, становится черным. Паять таким паяльником уже совсем невозможно.

И вот тут на помощь и приходит регулятор мощности, с помощью которого можно достаточно точно выставить температуру для пайки. Ориентироваться следует на то, чтобы при касании паяльником куска канифоли она дымила ну, так, средне, без шипения и брызг, не очень энергично. Ориентироваться следует на то, чтобы пайка получалась контурной, блестящей.

Конечно, современные паяльные станции оснащены паяльниками с термостабилизацией, цифровой индикацией и регулировкой температуры нагрева, но они слишком дороги по сравнению с обычным паяльником. Поэтому, при незначительных объемах паяльных работ, вполне можно обойтись обычным паяльником с тиристорным регулятором мощности. При этом качество пайки, может быть не сразу, получится отличным, – достигается практикой.

Другая область применения тиристорных регуляторов это управление яркостью светильников. Такие регуляторы продаются в магазинах электротоваров в виде обычных настенных выключателей с крутящейся ручкой. Но вот тут-то покупателя и подстерегает засада: современные энергосберегающие лампы (часто в литературе их называют компактные люминесцентные лампы (КЛЛ)) просто не хотят работать с такими регуляторами.

Такой же непредсказуемый вариант получится и в случае регулирования яркости светодиодных ламп. Ну, не предназначены они для такой работы и все тут: выпрямительный мост с электролитическим конденсатором, расположенный внутри КЛЛ, просто не даст работать тиристору. Поэтому регулируемый «ночник» с таким регулятором можно создать только с использованием лампы накаливания.

Однако, здесь следует вспомнить про электронные трансформаторы, предназначенные для питания галогенных ламп, а в радиолюбительских конструкциях в самых разных целях. В этих трансформаторах после выпрямительного моста почему-то, видимо в целях экономии, или просто для уменьшения габаритов, не устанавливается электролитический конденсатор. Именно эта «экономия» позволяет регулировать яркость ламп с помощью тиристорных регуляторов.

Если напрячь фантазию, то можно найти еще немало областей, где требуется применение тиристорных регуляторов. Одна из таких областей это регулирование оборотов электроинструмента: дрелей, болгарок, шуроповертов, перфораторов и т.д. и т.п. Естественно, что тиристорные регуляторы находятся внутри инструментов, работающих от сети переменного тока. Смотрите – Виды и устройство регуляторов оборотов коллекторных двигателей .

Весь такой регулятор встроен в кнопку управления и представляет собой небольших размеров коробочку, вставляемую в рукоятку дрели. Степень нажатия на кнопку определяет частоту вращения патрона. В случае выхода из строя меняется вся коробочка сразу: при всей кажущейся простоте конструкции такой регулятор абсолютно не пригоден для ремонта.

В случае инструментов, работающих на постоянном токе от аккумуляторов, регулирование мощности производится с помощью транзисторов MOSFET методом широтно-импульсной модуляции. Частота ШИМ достигает нескольких килогерц, поэтому сквозь корпус шуроповерта можно услышать писк высокой частоты. Это пищат обмотки двигателя.

Но в этой статье будут рассмотрены только тиристорные регуляторы мощности. Поэтому, прежде, чем рассматривать схемы регуляторов, следует вспомнить, как же работает тиристор.

Чтобы не усложнять рассказ, не будем рассматривать тиристор в виде его четырехслойной p-n-p-n структуры, рисовать вольтамперную характеристику, а просто на словах опишем, как же он, тиристор, работает. Для начала в цепи постоянного тока, хотя в этих цепях тиристоры почти не применяются. Ведь выключить тиристор, работающий на постоянном токе достаточно сложно. Все равно, что коня на скаку остановить.

И все же большие токи и высокие напряжения тиристоров привлекают разработчиков различной, как правило, достаточно мощной аппаратуры постоянного тока. Для выключения тиристоров приходится идти на различные усложнения схем, ухищрения, но в целом результаты получаются положительными.

Обозначение тиристора на принципиальных схемах показано на рисунке 1.

Рисунок 1. Тиристор

Нетрудно заметить, что по своему обозначению на схемах, тиристор очень похож на обычный диод. Если разобраться, то он, тиристор, тоже обладает односторонней проводимостью, а следовательно, может выпрямлять переменный ток. Вот только делать это он будет лишь в том случае, когда на управляющий электрод подано относительно катода положительное напряжение, как показано на рисунке 2. По старой терминологии тиристор иногда называли управляемым диодом. Покуда не подан управляющий импульс, тиристор закрыт в любом направлении.

Как включить светодиод

Здесь все очень просто. К источнику постоянного напряжения 9В (можно использовать батарейку «Крона») через тиристор Vsx подключен светодиод HL1 с ограничительным резистором R3. С помощью кнопки SB1 напряжение с делителя R1, R2 может быть подано на управляющий электрод тиристора, и тогда тиристор откроется, светодиод начинает светиться.

Если теперь отпустить кнопку, перестать ее удерживать в нажатом состоянии, то светодиод должен продолжать светиться. Такое кратковременное нажатие на кнопку можно назвать импульсным. Повторное и даже многократное нажатие этой кнопки ничего не изменит: светодиод не погаснет, но и не станет светить ярче или тусклее.

Нажали – отпустили, а тиристор остался в открытом состоянии. Причем, это состояние является устойчивым: тиристор будет открыт до тех пор, пока из этого состояния его не выведут внешние воздействия. Такое поведение схемы говорит об исправном состоянии тиристора, его пригодности для работы в разрабатываемом или ремонтируемом устройстве.

Маленькое замечание

Но из этого правила часто случаются исключения: кнопку нажали, светодиод зажегся, а когда кнопку отпустили, то погас, как, ни в чем не бывало. И в чем же тут подвох, что сделали не так? Может кнопку нажимали недостаточно долго или не очень фанатично? Нет, все было сделано достаточно добросовестно. Просто ток через светодиод оказался меньше, чем ток удержания тиристора.

Чтобы описанный опыт прошел удачно, надо просто заменить светодиод лампой накаливания, тогда ток станет больше, либо подобрать тиристор с меньшим током удержания. Этот параметр у тиристоров имеет значительный разброс, иногда даже приходится тиристор для конкретной схемы подбирать. Причем одной марки, с одной буквой и из одной коробки. Несколько лучше с этим током у импортных тиристоров, которым в последнее время отдается предпочтение: и купить проще, и параметры лучше.

Как закрыть тиристор

Никакие сигналы, поданные на управляющий электрод, закрыть тиристор и погасить светодиод не смогут: управляющий электрод может только включить тиристор. Существуют, конечно, запираемые тиристоры, но их назначение несколько иное, чем банальные регуляторы мощности или простые выключатели. Обычный тиристор можно выключить лишь только прервав ток через участок анод – катод.

Сделать это можно, как минимум, тремя способами. Во-первых, тупо отключить всю схему от батарейки. Вспоминаем рисунок 2. Естественно, что светодиод погаснет. Но при повторном подключении он сам по себе не включится, поскольку тиристор остался в закрытом состоянии. Это состояние также является устойчивым. И вывести его из этого состояния, Зажечь свет, поможет только нажатие кнопки SB1.

Второй способ прервать ток через тиристор это просто взять и замкнуть выводы катода и анода проволочной перемычкой. При этом весь ток нагрузки, в нашем случае это всего – лишь светодиод, потечет через перемычку, а ток через тиристор будет равен нулю. После того, как перемычка будет убрана, тиристор закроется, и светодиод погаснет. При опытах с подобными схемами в качестве перемычки чаще всего используется пинцет.

Предположим, что вместо светодиода в этой схеме будет достаточно мощная нагревательная спираль с большой тепловой инерцией. Тогда получается практически готовый регулятор мощности. Если коммутировать тиристор таким образом, что на 5 секунд спираль включена и столько же времени выключена, то в спирали выделяется 50-ти процентная мощность. Если же за время этого десятисекундного цикла включение производится лишь на 1 секунду, то совершенно очевидно, что спираль выделит только 10% тепла от своей мощности.

Примерно с такими временными циклами, измеряемыми в секундах, работает регулировка мощности в микроволновой печи. Просто с помощью реле включается и выключается ВЧ излучение. Тиристорные регуляторы работают на частоте питающей сети, где время измеряется уже миллисекундами.

Третий способ выключения тиристора

Состоит в том, чтобы до нуля уменьшить напряжение питания нагрузки, а то и вовсе изменить полярность питающего напряжения на противоположную. Именно такая ситуация получается при питании тиристорных схем переменным синусоидальным током.

При переходе синусоиды через нуль, она меняет знак на противоположный, поэтому ток через тиристор становится меньше тока удержания, а затем и вовсе равным нулю. Таким образом, проблема выключения тиристора решается как бы сама собой.

Тиристорные регуляторы мощности. Фазовое регулирование

Итак, дело осталось за малым. Чтобы получилось фазовое регулирование, надо просто в определенное время подать управляющий импульс. Другими словами импульс должен иметь определенную фазу: чем ближе он будет расположен к концу полупериода переменного напряжения, тем меньшая амплитуда напряжения окажется на нагрузке. Фазовый способ регулирования показан на рисунке 3.

Рисунок 3. Фазовое регулирование

В верхнем фрагменте картинки управляющий импульс подается почти в самом начале полупериода синусоиды, фаза управляющего сигнала близка к нулю. На рисунке это время t1, поэтому тиристор открывается почти в начале полупериода, а в нагрузке выделяется мощность близкая к максимальной (если бы в цепи не было тиристоров, мощность была бы максимальной).

Сами управляющие сигналы на этом рисунке не показаны. В идеальном варианте они представляют собой короткие положительные относительно катода импульсы, поданные в определенной фазе на управляющий электрод. В простейших схемах это может быть линейно нарастающее напряжение, получаемое при заряде конденсатора. Об этом будет рассказано несколько ниже.

На среднем графике управляющий импульс подается в средине полупериода, что соответствует фазовому углу Π/2 или моменту времени t2, поэтому в нагрузке выделяется лишь половина максимальной мощности.

На нижнем графике открывающие импульсы подаются очень близко к окончанию полупериода, тиристор открывается почти перед тем, как ему предстоит закрыться, по графику это время обозначено как t3, соответственно мощность в нагрузке выделяется незначительная.

Схемы включения тиристоров

После краткого рассмотрения принципа работы тиристоров, наверное, можно привести несколько схем регуляторов мощности. Нового здесь ничего не изобретено, все можно найти в сети Интернет или в старых радиотехнических журналах. Просто в статье приводится краткий обзор и описание работы схем тиристорных регуляторов. При описании работы схем будет обращаться внимание на то, каким образом используются тиристоры, какие существуют схемы включения тиристоров.

Как было сказано в самом начале статьи, тиристор выпрямляет переменное напряжение как обычный диод. Получается однополупериодное выпрямление. Когда-то именно так, через диод, включались лампы накаливания на лестничных клетках: света совсем чуть, в глазах рябит, но зато лампы перегорают очень редко. То же самое получится, если светорегулятор выполнить на одном тиристоре, только появляется еще возможность регулирования уже и так незначительной яркости.

Поэтому регуляторы мощности управляют обоими полупериодами сетевого напряжения. Для этого применяется встречно – параллельное включение тиристоров, симисторы или включение тиристора в диагональ выпрямительного моста.

Для наглядности этого утверждения далее будут рассмотрены несколько схем тиристорных регуляторов мощности. Иногда их называют регуляторами напряжения, и какое название вернее, решить трудно, ведь вместе с регулированием напряжения регулируется и мощность.

Простейший тиристорный регулятор

Он предназначен для регулирования мощности паяльника. Его схема показана на рисунке 4.

Рисунок 4. Схема простейшего тиристорного регулятора мощности

Регулировать мощность паяльника, начиная от нуля, нет никакого смысла. Поэтому можно ограничиться регулированием только одного полупериода сетевого напряжения, в данном случае положительного. Отрицательный полупериод проходит без изменений через диод VD1 сразу на паяльник, что обеспечивает его половинную мощность.

Положительный полупериод проходит через тиристор VS1, позволяющий осуществлять регулирование. Цепь управления тиристором предельно проста. Это резисторы R1, R2 и конденсатор C1. Конденсатор заряжается по цепи: верхний провод схемы, R1, R2 и конденсатор C1, нагрузка, нижний провод схемы.

К плюсовому выводу конденсатора подключен управляющий электрод тиристора. Когда напряжение на конденсаторе возрастает до напряжения включения тиристора, последний открывается, пропуская в нагрузку положительный полупериод напряжения, вернее его часть. Конденсатор C1 при этом, естественно, разряжается, тем самым подготавливаясь к следующему циклу.

Скорость заряда конденсатора регулируется с помощью переменного резистора R1. Чем быстрее конденсатор зарядится до напряжения открывания тиристора, тем раньше тиристор откроется, тем большая часть положительного полупериода напряжения поступит в нагрузку.

Схема простая, надежная, для паяльника вполне подходит, хотя регулирует лишь один полупериод сетевого напряжения. Очень похожая схема показана на рисунке 5.

Рисунок 5. Тиристорный регулятор мощности

Она несколько сложней предыдущей, но позволяет осуществлять регулировку более плавно и точно, благодаря тому, что схема формирования управляющих импульсов собрана на двухбазовом транзисторе КТ117. Этот транзистор предназначен для создания генераторов импульсов. Больше, кажется, ни на что другое не способен. Подобная схема используется во многих регуляторах мощности, а также в импульсных блоках питания в качестве формирователя запускающего импульса.

Как только напряжение на конденсаторе C1 достигает порога срабатывания транзистора, последний открывается и на выводе Б1 появляется положительный импульс, открывающий тиристор VS1. Резистором R1 можно регулировать скорость заряда конденсатора.

Чем быстрее зарядится конденсатор, тем раньше появится открывающий импульс, тем большее напряжение поступит в нагрузку. Вторая полуволна сетевого напряжения проходит в нагрузку через диод VD3 без изменений. Для питания схемы формирователя управляющих импульсов используется выпрямитель VD2, R5, стабилитрон VD1.

Тут можно спросить, а когда же откроется транзистор, каков же порог срабатывания? Открывание транзистора происходит в тот момент, когда напряжение на его эмиттере Э превысит напряжение на базе Б1. Базы Б1 и Б2 не равноценны, если их поменять местами, то генератор не заработает.

На рисунке 6 показана схема, позволяющая регулировать оба полупериода напряжения.

Схема представляет собой светорегулятор. Сетевое напряжение выпрямляется мостом VD1-VD4, после которого пульсирующее напряжение подается на лампу EL1, тиристор VS1, а через резисторы R3, R4 на стабилитроны VD5, VD6, от которых питается схема управления. Использование в схеме выпрямительного моста позволяет осуществить регулирование положительного и отрицательного полупериодов с использованием всего одного тиристора.

Схема управления выполнена также на двухбазовом транзисторе КТ117А. Скорость заряда времязадающего конденсатора C2 изменяется резистором R6 отчего меняется фаза управляющего тиристором сигнала.

По поводу этой схемы можно сделать небольшое замечание: ток в нагрузке состоит лишь из положительных полупериодов сети, полученных после мостового выпрямителя. Если требуется в нагрузке получить положительную и отрицательную части синусоиды, достаточно, ничего не меняя в схеме, включить нагрузку сразу после предохранителя. На место нагрузки следует просто установить перемычку. Такая схема показана на рисунке 7.

Рисунок 7. Схема тиристорного регулятора мощности

Транзистор КТ117 изобретение советской электронной промышленности и зарубежных аналогов не имеет, но при необходимости может быть собран из двух транзисторов по схеме, показанной на рисунке 8. Вдруг кто-то возьмется собирать подобную схему, где такой транзистор взять?

В схемах, показанных на рисунках 6 и 7, тиристор используется в сочетании с диодным мостом. Такое включение дает возможность с помощью одного тиристора управлять обоими полупериодами переменного напряжения. Но вместе с тем появляются 4 дополнительных диода, что в целом увеличивает габариты конструкции.

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Представляю Вашему вниманию трехфазный регулятор мощности на микроконтроллере.

Устройство регулирует мощность в активной нагрузке включенной треугольником, либо звездой , без использования нулевого проводника. Предназначено для использования с печами сопротивлений, водогрейными котлами, трехфазными ТЭНами и даже лампами накаливания, при соблюдении условия симметричной нагрузки в фазах. Два режима работы – регулирование с использованием алгоритма Брезенхема, и фазовый метод регулирования. Устройство задумывалось как максимально простое, и доступное в повторении. Управление от кнопок либо потенциометром, светодиодный индикатор режимов работы (не обязательно), светодиод , показывающий состояние устройства.

Внимание! Присутствуют опасное для жизни напряжение! Для опытных пользователей!

Схема устройства для удобства разделена на функциональные блоки. Это дает возможность вносить дальнейшие изменения и улучшения в конструкцию, без кардинальной переработки всей схемы. Ниже будет описан каждый блок в отдельности.

Силовая схема

Авторский вариант был построен на мощных оптотиристорных модулях МТОТО 80 – 12. Каждый модуль содержит два встречно – параллельных восьмидесятиамперных оптотиристора. Используется три модуля, по одному в каждую фазу. Управляющие импульсы приходят одновременно на оба силовых ключа, но откроется только тот, к которому приложено напряжение в прямой полярности. Модули заменимы на тиристорные или симисторные сборки, либо отдельные тиристоры и симисторы. Модульные сборки удобнее в монтаже, имеют изолированную подложку, и упрощают гальваническую развязку схемы управления. При использовании отдельных тиристоров или симисторов, потребуется ставить дополнительные импульсные трансформаторы, либо оптроны. Так же потребуется подобрать токоограничивающие резисторы оптронов (R32 –R34)под имеющиеся у вас экземпляры. Микроконтроллер формирует управляющие импульсы, которые усиливаются составными транзисторами Т7-Т9. Импульсы модулированы высокой частотой , для уменьшения тока через оптроны , так же это дает возможность использования малогабаритных импульсных трансформаторов (далее ТИ). Питание оптронов либо ТИ осуществляется нестабилизированным напряжением 15в.

Обязательны к установке RC цепи параллельно тиристорам. В моем варианте это резисторы ПЭВ-10 39 Ом и конденсаторы МБМ 0,1мкф 600в. Модули установлены на радиатор, при работе греются. Нагрузка трехфазный нихромовый нагреватель, максимальный ток 60А. За два года эксплуатации отказов не было.

На схеме не показан, но должен быть установлен, автоматический выключатель под рассчитанную нагрузку, так же желательно установить отдельный автоматический выключатель на фазы блока синхронизации. Устройство подключается к сети 3х380 вольт с соблюдением чередования фаз А-В-С, при неправильном чередовании устройство работать не будет. Нулевой провод нужен для подключения трансформатора блока питания, если его первичная обмотка выполнена на 220 вольт. При использовании трансформатора на 380 вольт, нулевой проводник не нужен.

Защитное заземление корпуса устройства выполнять обязательно!

Схема источника питания

В пояснении не нуждается, используется два напряжения – нестабилизированное 15 вольт и стабилизированное 5 вольт, потребление в авторском варианте составляло до 300мА, в большей степени зависит от светодиодного индикатора и используемых силовых элементов. Можно использовать любые доступные детали, особых требований нет.

Схема блока синхронизации

Содержит три одинаковых канала. Каждый канал подключен между двух фаз, т.е. каналы включены треугольником. В момент равенства фазных напряжений (точка пересечения синусоид ) формируется импульс, используемый для синхронизации в МК. Детали не критичны, но нужно придерживаться номиналов, для более точной синхронизации.Если есть двухлучевой осциллограф, желательно ,подбором резисторов R33 ,R40 ,R47, подогнать момент формирования импульса к точке пересечения синусоид. Но это не обязательное условие. Используемые оптроны АОТ 101 можно заменить любыми аналогичными, и доступными, единственное требование к ним – высокое пробивное напряжение, так как именно оптроны гальваническую развязку блока управления от сети. Можно найти более простую схему детектора нуля, и собирать ее, но с учетом подключения на межфазное 380 В. Очень желательно использовать предохранители , как показано в схеме, так же желательно использовать отдельный автоматический выключатель на этот блок.

Блок управления и индикации

Это основной блок. Микроконтроллер ATmega8 выдает импульсы управления на тиристоры, и обеспечивает индикацию режимов работы. Работает от внутреннего генератора, тактовая 8 МГц. Фьюзы приведены ниже на картинке. Семисегментный светодиодный индикатор с общим анодом, на три знака. Управляется через три анодных ключа Т1-Т3 , сегменты переключаются сдвиговым регистром. Можно не устанавливать индикатор, регистр и связанные с ними элементы, если не требуется настройки работы. Можно установить любой доступный тип индикаторов, но потребуется подбор токоограничивающих резисторов в цепи сегментов. Светодиод HL1 показывает основные состояния устройства.

Пуск и остановка осуществляется переключателем SB1. Замкнутое состояние – Пуск, разомкнутое -Стоп. Регулировка мощности либо от кнопок Up ,Down, либо от задатчика R6, выбор осуществляется через меню. Дроссель L любой малогабаритный, нужен для лучшей фильтрации опорного напряжения АЦП микроконтроллера. Емкости С5 , С6 требуется установить, как можно ближе к выводам питания МК и регистра, в моем варианте они были напаяны на ножки поверх микросхем. В условиях больших токов и сильных помех они необходимы для надежной работы устройства.

Работа регулятора мощности

В зависимости от выбранной прошивки будет осуществляется регулирование либо фазоимпульсным методом, либо методом пропуска периодов так называемый алгоритм Брезенхема.

При фазоимпульсном регулировании напряжение на нагрузке плавно изменяется практически от нуля, до максимума, путем изменения угла открытия тиристоров. Импульс выдается два раза за период, одновременно на оба тиристора, но открыт будет только тот , к которому приложено напряжение в прямой полярности.

На малых напряжениях ( большой угол открытия) возможно перерегулирование , связанное с неточностью попадания импульса синхронизации в момент пересечения синусоид. Для исключения этого эффекта по умолчанию нижняя граница задана значением 10. Через меню , при необходимости можно изменить ее в диапазоне от 0 до 99. На практике этого ни разу не требовалось, но тут все зависит от конкретной задачи. Данный метод подходит для регулировки светового потока ламп накаливания, при условии их одинаковой мощности в каждой фазе.

Так же важно, чтобы чередование фаз сети было правильным А-В-С. Для проверки можно при включении устройства провести тест на правильное чередование фаз. Для этого необходимо при включении устройства , когда на индикаторе отображаются символы – 0 – держать нажатой кнопку menu , если фазировка правильная индикатор отобразит символы AbC ,если нет ACb, и требуется перебросить местами две любые фазы.

Если отпустить кнопку menu устройство перейдет в основной режим работы.

При использовании регулирования методом пропуска периодов, не требуется фазировка и тест в прошивку не введен. В этом случае тиристоры открываются одновременно , можно представить их как простой пускатель коммутирующий все три фазы сразу. Чем больше нужна мощность на нагрузке , тем большее количество раз в единицу времени , тиристоры будут в проводящем состоянии. Данный метод не подходит для ламп накаливания.

В настройке устройство не нуждается.

При включении происходит считывание настроек из энергонезависимой памяти МК, если в памяти нет значений, либо они некорректны, устанавливаются значения по умолчанию. Далее МК проверяет наличие импульсов синхронизации и состояние переключателя SB1. Если SB1 в разомкнутом состоянии импульсы управления не выдаются , на индикатор выводится сообщение OFF , светодиод HL1 мигает с высокой частотой. Если замкнуть SB1 на индикаторе высветится текущее задание мощности, будут формироваться импульсы управления , светодиод HL1 светится постоянно. Если при пуске либо во время работы пропадут управляющие импульсы более чем на 10 секунд, индикатор отобразит цифры 380 , светодиод будет моргать с низкой частотой, импульсы управления тиристорами снимутся. При появлении импульсов синхронизации , устройство вернется к работе. Так было сделано в связи с плохой сетью в месте эксплуатации устройства, частыми перебоями и перекосами фаз.

Меню содержит четыре подменю, переключаемых кнопкой menu , если кнопка не нажата некоторое время, отображается текущий установленный уровень мощности условно от 0 до 100. Уровень мощности изменяется кнопками Up или Down, либо , если разрешено(по умолчанию) ,потенциометром.

Длительное нажатие кнопки menu переключает подменю.

Подменю 1 на индикаторе отображается Грˉ это верхняя граница регулирования мощности, при нажатии кнопок Up или Down, будет показано текущее значение , его возможно изменять в большую или меньшую сторону, в пределах границ. По умолчанию значение 99.

Подменю 2 на индикаторе Гр_ это нижняя граница регулирования мощности, все аналогично , значение по умолчанию 10.

Подменю 3 показывает используется ли задание от потенциометра 1 – да 0- нет. На индикаторе 3-1 либо 3-0, выбор нажатием кнопок Up или Down. По умолчанию – используется(1).

Подменю 4 на индикаторе ЗАП , при нажатии любой из кнопок Up или Down, произойдет запись текущих значений в энергонезависимую память МК. При записи произойдет однократное мигание надписи ЗАП. Будут записаны границы регулирования, разрешен ли потенциометр и текущее значение мощности, если оно устанавливается кнопками, а потенциометр не используется.

Следующее нажатие menu , переключит в основное меню, будет отображено значение мощности. Так же длительное не нажатие кнопок переключит меню на основное.

Можно не использовать семисегментный светодиодный индикатор ,если не требуется ничего изменять, в этом случае все будет работать, регулироваться от 10 до 99 при помощи потенциометра. Состояние устройства покажет светодиод HL1 . Собственно индикатор был нужен на этапе отладки и для последующей модернизации. В планах построить на этой базе регулятор для индуктивной нагрузки , и сделать устройство плавного пуска асинхронного двигателя.

Печатная плата разрабатывалась для блока синхронизации и для блока управления, но в итоге из за переработок блок управления был сделан навесным способом, на макетной плате, Печатная плата»как есть» в архиве, разводка семисегментного индикатора выполнена под имеющийся у меня индикатор, при необходимости можно программно сменить соответствующие сегментам вывода. Часть деталей ( RC цепи , резисторы и диоды силовой схемы, элементы блока питания, кнопки, потенциометр и светодиоды) монтировались так же навесным способом.

В архиве представлена плата блока управления и блока синхронизации, в формате sprint layout, и схемы в формате Splan 7, там же два варианта прошивки под фазоимпульсное управление и управление пропуском периодов. МК шился программатором «пять проводков» под управлением программы Uniprof , скачать ее можно на сайте автора http://avr.nikolaew.org/

фьюзы представлены ниже.

Фьюзы даны для установки в этой программе , при использовании другой – Помните, что включенный FUSE – это FUSE без галочки!

Печатные платы не оптимальны , и скорее всего , при повторении придется доработать их под имеющиеся в наличии детали, и конкретную конфигурацию и расположение элементов ( кнопок , потенциометра, индикатора, диодов и оптронов). Так же обратите внимание на контактные площадки, если сверлить отверстия диаметром 0,5-0,7 мм затруднительно, то перед печатью нужно увеличить размер контактных площадок. Главное требование для блока синхронизации – учитывайте , что напряжение высокое и может быть пробой по поверхности текстолита, и по поверхности деталей,поэтому желательно использовать выводные детали с большим расстоянием между выводами. По этой же причине мосты набраны из отдельных диодов. Не нужно экономить место и текстолит ! напряжение в отдельных точках платы синхронизации может достигать 600 вольт ! Плату после изготовления нужно покрывать электроизоляционным лаком, желательно в два – три слоя, чтобы исключить пробой по пыли.

Видео представлено при работе в режиме фазоимпульсного регулирования, на осциллографе сигнал с трансформаторов тока ,включенных в две фазы, нагрузка три лампы накаливания по 1 КВт. На видео макет устройства используемый для отладки.

Литература

• В.М. Яров . «Источники питания электрических печей сопротивления» учебное пособие 1982г.
• А.В.Евстифеев «Микроконтроллеры AVR семейства Mega, руководство пользовтеля » 2007г.

Трехфазный регулятор мощности ET7-3-50 50А

Особенности ET-7

• Коммутируемое напряжение 180-480V AC
• Нагрузка с нейтралью или без нейтрали для 3-фазных регуляторов
• Коммутация по 3-м фазам в 3-фазных регуляторах
• Управляющее сигнал: кнопки, 2-10 В, 0-10 В, 1-5 В, 0-5 В, 4-20 мА, 0-20мА
• Регулируемое время плавного включения и выключения
• Мониторинг температуры радиатора

Характеристики
Модель регулятора мощности	ET7-3-50
Коммутируемое напряжение	180-480V AC
Максимальный коммутируемый ток	50А
Коммутируемая нагрузка, кВт	~380V AC 18 кВт;
Падение напряжения в цепи нагрузки	≤1,6V AC
Ток утечки (выключенное состояние)	<10mА
Сигнал управления	кнопки, 2-10 В, 0-10 В, 1-5 В, 0-5 В, 4-20 мА, 0-20мА
Напряжение питания	220V AC
Время плавного включения	0-120 секунд
Время плавного выключения	0-120 секунд
Температура окружающей среды	-30…+75°C
Относительная влажность	<95% (без образования конденсата)
Охлаждение	вентилятор
Габаритные размеры ш*в*г, мм	90x160x130
Установочные размеры ш*в, мм	85×95 (М5)
Способ монтажа	Винтами на монтажную поверхность
Масса, кг	1.12

Характеристики
Количество фаз	3 фазы
Максимальный ток нагрузки	50А
Тип регулятора	Цифровой

Клеммный разъем

Клемма	Описание	Примечание
M	Выход + внутреннего источника  напряжения управления	Только для этой платы управления,  не использовать для других сигналов управления
IN+	+ входного сигнала управления	+ входного сигнала управления
IN-	— входного сигнала управления	— входного сигнала управления (общий)
E2	Подключение выносного потенциометра	Переменный резистор может быть 2-10 кОм
E3
~AC220V L	Питание регулятора ~220 Вольт	Можно подключить к 1-ой фазе питающего напряжения и нолю
~AC220V N



Схемы подключения ET7

​

Трёхфазные регуляторы мощности JUMO TYA S202 70.9066

Трехфазный тиристорный регулятор мощности JUMO TYA S202 с регулированием по двум фазам для работы с пакетной коммутацией. JUMO TYA S201 представляет собой оптимизированную по стоимости версию JUMO TYA 202 и используется для управления резистивными и индуктивными нагрузками. Области применения включают промышленные печи и переработку пластмасс.

• Модус управления: U, U2 (стандарт), I, I2, P (опционально)
• Тип нагрузки: резистивная нагрузка, индуктивная нагрузка, трансформатор, инфракрасный излучатель (коротко-, средне-, длинноволновый)
• Напряжение нагрузки: 400 В, 460 В, 500 В
• Токи нагрузки: 20 А, 32 А, 50 А, 100 А, 150 А, 200 А, 250 А
• Особенности: ограничение тока, оптимизация сетевой нагрузки, управление двойной энергией, функция обучения (обнаружение неполной нагрузки), «r-control» (ограничение сопротивления), интеллектуальная система диагностики, встроенный полупроводниковый предохранитель, конфигурация устройства без вспомогательного напряжения, динамическое отображение, среднеквадратичное значение
• Управляющее напряжение: управляющее напряжение = напряжение нагрузки
• Режимы работы: изменение угла фазы, последовательный режим, полуволновое управление, логическая операция, быстрая логическая операция, альфа-запуск; мягкий старт
• Температура окружающей среды: от -20 до + 70°C
• Системные интерфейсы: RS422/485, PROFINET
• Конфигурация: настройка / питание от USB, текстовое отображение на дисплее

Артикул	Наименование	Примечание
709066/8-01-020-100-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать
709066/8-01-050-100-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать
709066/8-01-100-010-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать
709066/8-01-200-100-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать
709066/8-01-032-100-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать
709066/8-01-100-100-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать
709066/8-01-150-010-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать
709066/8-01-200-010-400-00/252	Тиристорный регулятор JUMO TYA S202	трёхфазный	Заказать

Наш менеджер свяжется с вами в ближайшее время

Трехфазный регулятор мощности SCR, регулятор мощности SCR, тиристорный регулятор напряжения — китайский производитель и поставщик

Трехфазный регулятор мощности SCR (SCR)

1. Характеристики продукта:

• Этот продукт представляет собой многофункциональный модуль интеграции мощности, объединенный внутри трехфазной тиристорной схемы питания, однокристальной схемы управления фазовым сдвигом, схемы датчика обнаружения сигнала и схемы регулятора напряжения.

• Это полная система управления без обратной связи со сдвигом фазы мощности, которая позволяет регулировать напряжение нагрузки.

• Со встроенной линейной схемой управления, хорошей симметрией формы сигнала, хорошей линейностью, высокой точностью управления, стабильной работой.

• Широко используется в различных индуктивных нагрузках и резистивных нагрузках, таких как скорость двигателя переменного тока, промышленная автоматизация, управление электрическим нагревом, механическая и электрическая интеграция, все виды энергетики, химической, текстильной, коммуникационной и других областей.

• Может обеспечить ручное управление, интерфейс автоматического управления, вход главной цепи без требований чередования фаз.

2.Технические данные:

• Номинальное напряжение: 3-фазное 380 В переменного тока (трехфазное четырехпроводное)

• Номинальный ток: 60A, 100A, 200A

• Частота: 50 Гц, 60 Гц

• Рабочий источник питания: этот продукт имеет встроенное питание, рабочее напряжение 220 В переменного тока, клемма управления ① должна быть подключена к стороне питания N при ее использовании.

• Выходное напряжение: асимметрия выходного напряжения ≤ 5%

• Ручное управление: внешнее подключение к потенциометру 10K / 2W

• Внутренняя электрическая схема подключения:

• Схема контроля фаз:

3.Схема подключения:

• Методы контроля:

1) DC0 ~ 10V 2) DC1-5V 3) 4-20mA

4) Потенциометр 10K 5) Использование внешнего рабочего источника питания

При использовании внешнего источника питания напряжение 1 В постоянного тока, ток ≥ 1 А. Клемма управления ① должна быть отключена от стороны питания N, остальные соединения остаются.

4.Размер изделия (без радиатора и вентилятора)

Габаритные размеры: ДхШхВ = 105 мм x 73 мм x 63 мм

Установочные размеры: 92 мм x 47,6 мм (φ5,3 мм)

5. Меры предосторожности

1) В главной цепи используется трехфазный четырехпроводной вход, чередование фаз не требуется.

2) Этот продукт является сильноточным, пожалуйста, не забудьте заблокировать клеммы (A1, B1, C1) и (A2, B2, C2), иначе это приведет к перегреву клемм и возгоранию продукта.

3) Этот продукт должен быть оборудован подходящим радиатором, а между радиатором и модулем должен быть покрыт термопастой. Если мощность большая или условия охлаждения неудовлетворительны, рассмотрите возможность использования с воздушным или водяным охлаждением.

4) Запрещается выводить большой ток при малом угле проводимости (модуль при высоком входном напряжении, низкое выходное напряжение), что может привести к нагреву и повреждению модуля.

5) Защита модуля: защита от короткого замыкания с помощью специального полупроводникового плавкого предохранителя.Для защиты от перенапряжения рекомендуется одновременное использование резистивного поглощения и варистора. Принцип его выбора такой же, как и у модуля SCR.

6) Выбранный ток модуля должен более чем в 2 раза превышать ток нагрузки для резистивной нагрузки; Для индуктивной нагрузки ток модуля должен более чем в 3 раза превышать ток нагрузки.

Трехфазный тиристорный регулятор мощности

Тиристорные контроллеры REOTRON MDW используются в промышленных процессах, особенно там, где требуется точное регулирование нагрузки.

В стандартном исполнении серия MDW может работать как в фазо-угловом, так и в импульсном режиме, а также в качестве регуляторов напряжения, тока или мощности, обеспечивая максимальную универсальность.

Контроллеры REOTRON MDW могут быть напрямую подключены к нагрузке (инфракрасный обогрев) или также могут использоваться для первичного управления трансформаторами для изоляции нагрузки и позволяют создавать более благоприятные комбинации для работы по напряжению / току (приложения с резистивным обогревом)

REOTRON MDW это современное устройство, управляемое микропроцессором, со встроенным контролем напряжения и тока для обеспечения точного регулирования.

Связь с устройствами может осуществляться через обычные аналоговые интерфейсы (0 … 10 В, постоянный ток или 0 (4) … 20 мА), потенциометр или системы полевой шины, такие как DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet / IP и ProfiNet для легкой интеграции в новые или существующие заводские сети управления.
Для обеспечения дополнительных функциональных возможностей устройства также имеют аналоговые выходы 0 .. + 10 В постоянного тока, которые пропорциональны току и напряжению. Их можно легко подключить к внешним системам измерения и контроля.

Блоки имеют широкий спектр настраиваемых пользователем параметров, так что управление может быть адаптировано и оптимизировано для приложения, например, ограничение тока / напряжения и время разгона и торможения. Серия REOTRON MDW имеет степень защиты IP20 и предназначена для встраивания в шкафы управления.
Они имеют воздушное охлаждение и более 150 А имеют встроенные охлаждающие вентиляторы. В дополнение к этому, REOTRON MDW-WK предназначены для водяного охлаждения и могут быть легко интегрированы в новые или существующие системы охлаждения.

Области применения:

• Промышленные печи


• Испарения металла


• Плавильные тигли


• Инфракрасные сушилки


• Нагревательное оборудование

9000yristor

Power Regulator 3

Регулятор напряжения SCR Тиристорный регулятор мощности SCR

Описание регулятора напряжения SCR

Кремниевый выпрямитель или выпрямитель с полупроводниковым управлением — это четырехслойное твердотельное устройство управления током.Принцип четырехслойного p – n – p – n переключения был разработан Моллом, Таненбаумом, Голди и Холоньяком из Bell Laboratories в 1956 году. Практическая демонстрация кремниевого управляемого переключения и подробное теоретическое поведение устройства в согласии с экспериментальными результатами был представлен д-ром Яном М. Макинтошем из Bell Laboratories в январе 1958 года. Название «кремниевый управляемый выпрямитель» является торговым названием General Electric для типа тиристора. SCR был разработан группой инженеров-энергетиков во главе с Гордоном Холлом и коммерциализирован Фрэнком В.«Билл» Гуцвиллер в 1957 году.

Некоторые источники определяют кремниевые выпрямители и тиристоры как синонимы, другие источники определяют кремниевые выпрямители как надлежащее подмножество набора тиристоров, те [которые?] Являются устройствами по крайней мере с четырьмя чередующимися слоями n- и p-типа. материал. По словам Билла Гуцвиллера, термины «SCR» и «управляемый выпрямитель» были раньше, а «тиристор» применялся позже, поскольку использование устройства распространилось по всему миру.

SCR — это однонаправленные устройства (т.е.е. могут проводить ток только в одном направлении), в отличие от симисторов, которые являются двунаправленными (т.е. носители заряда могут проходить через них в любом направлении). SCR могут нормально запускаться только положительным током, идущим в затвор, в отличие от TRIAC, которые могут нормально запускаться либо положительным, либо отрицательным током, подаваемым на его электрод затвора.

Спецификация регулятора напряжения SCR

Трехфазный регулятор напряжения серии CTH

Внимание перед выбором модели

При размещении заказа инструкция:

◆ Тип нагрузки: трехфазный электрический нагрев

◆ Номинальная мощность нагрузки

1, номинальное входное напряжение; 2, номинальный рабочий ток

◆ Выбор типа управления (опция)

1, Ручная регулировка потенциометра: 2.2-470 К

2, сигнал автоматического управления: 4-20 мА

3, сигнал автоматического управления: 1-5 В постоянного тока, 2-10 В постоянного тока

Введение в продукт

1. Панель имеет несколько светодиодных индикаторов, отображающих рабочее состояние и причину неисправности регулятора напряжения, для удобного своевременного обслуживания.

2. На печатной плате применяется пастер SMD, защита от заклинивания и низкий уровень отказов.

3. Содержит функцию медленного запуска, скорость плавно делает компоненты более прочными.

4. Линейный выход пропорционального типа и точность контроля температуры, точность 0,3% соответствует всем видам требований к нагрузке.

5. Этот продукт имеет патентную конструкцию ZL 20072 0128369.6, весь прибор изготовлен из алюминиевого сплава, очень хорошее излучение, небольшой размер, 100% тепловыделение воздушного потока вентилятора.

6. Тип входа: 4-20 мА, DC1 DC2-10V -5V, три типа автоматического переключения выбора с помощью P1 JUMP не требуют смены хоста.

7. Во всех сериях устанавливается быстродействующий плавкий предохранитель и подает сигнал перегрева на защитные выключатели, а также защищает регулятор напряжения.

8. Рабочая температура -10C ~ 65 ℃.

9. Основное питание и рабочее напряжение печатной платы без взаимосвязи последовательности, удобное использование (автоматическая идентификация 50-60 Гц).

10. Установленный в шкафу управления закрытого типа должен иметь конвекционное отверстие для воздуха и охлаждающий вентилятор. Если излучение плохое, выберите менее 70% энергопотребления, иначе это приведет к тому, что функция защиты контроллера мощности от перегрева остановит выход.

Выбор модели

Выбор трехфазного регулятора напряжения CTH-I, установочные размеры и конфигурация предохранителей
Спецификация модели	Номинальная мощность	Номинальный ток	Установите расстояние между отверстиями (мм)	Размеры (Д × Ш × В) (мм)	Спецификация предохранителя (А)	Держатель предохранителя тип
CTH-I-30 кВт	30 кВт	53A	164 × 127	255 × 139 × 191	60	Встроенный
CTH-I-50 кВт	50 кВт	88A	204 × 127	295 × 139 × 191	80	Встроенный
CTH-I-70 кВт	70 кВт	123A	254 × 127	345 × 139 × 191	125	Встроенный
CTH-I-90 кВт	90 кВт	158A	304 × 127	395 × 139 × 191	140	Дополнение
CTH-I-110 кВт	110 кВт	193A	354 × 127	445 × 139 × 191	175	Дополнение

Описание: 1 мощность 10 кВт и более 110 кВт, которую предохранитель для устранения проблем со структурой не может установить, может обеспечить установку пользователем при доставке товара.

Примечание: Вышеуказанные продукты в основном подходят для электрических нагревательных нагрузок, указывают номинальную мощность и номинальный ток, только выбор меньше номинального значения.

Режим управления: регулирование тока 4-20 мА; Регулировка напряжения 1-5 В постоянного тока; Регулировка напряжения 2-10VDC всего три режима управления. Номинальный ток включает 15% расчетный запас по перегрузке в форме.

Пользователь должен показать режим управления при выборе, чтобы он был настроен на заводе до наилучшего состояния.

Выбор трехфазного регулятора напряжения CTH-II, установочные размеры и конфигурация предохранителей
Спецификация модели	Номинальная мощность	Номинальный ток	Установите расстояние между отверстиями (мм)	Размеры (Д × Ш × В) (мм)	Спецификация предохранителя (А)	Держатель предохранителя тип
CTH-II-10 кВт	10 кВт	18A	100 × 100	180 × 100 × 161	20A	Встроенный
CTH-II-15 кВт	15 кВт	27A	130 × 100	210 × 100 × 161	32A	Встроенный
CTH-II-20 кВт	20 кВт	35A	130 × 100	210 × 100 × 161	40A	Дополнение
CTH-II-25 кВт	25 кВт	44A	160 × 100	210 × 100 × 161	50A	Дополнение

Примечание: Вышеуказанные продукты в основном подходят для электрического нагрева нагрузки, указывают номинальную мощность и номинальный ток, только выбор меньше номинального значения.

Режим управления: регулирование тока 4-20 мА; Регулировка напряжения 1-5 В постоянного тока; Регулировка напряжения 2-10VDC всего выбор трех режимов управления Номинальный ток включает расчетный запас по перегрузке 15% в форме.

Пользователь должен отображать режим управления при выборе, чтобы на заводе было установлено наилучшее состояние.

Инструкция по регулятору напряжения

Серия CTH-I 30–110 кВт

Внимание

◆ Исходящие продукты уже проходят строгие испытания, можно использовать проводку для подтверждения правильности.

◆ При осмотре продукта рекомендуется использовать 3 лампочки (мощность ≥100 Вт), соединенные в звездообразную форму для тестирования нагрузки. Если тестирование выполняется нормально, обратите внимание на то, чтобы регулировка общественной точки звездной формы не касалась нейтрали.

◆ Шкаф управления должен иметь отверстие для конвекции воздуха и вентилятор охлаждения, температура окружающей среды должна быть ниже 55 C.

◆ При выборе модели в случае перенапряжения системы питания и напряжения (более 15%) следует увеличить характеристики мощности продукта или повысить уровень.

Простое обслуживание Введение

1, Ответственный за тестирование. Ток не подключения или ток нагрузки менее 0,6, SCR не работает. (нагрузка должна быть больше 0,6 А)

2, Явление неисправности SCR не может отключиться, выход был, выходной ток около нормального значения 20% -50%

◆ Возможно, переключение потенциометра панели SCR (BIAS), пожалуйста, переключите против часовой стрелки на минимум.

◆ Линии нагрузки не соединяют нейтраль или заземление, иначе SCR не сможет замкнуться и потеряет управление.

◆ С помощью мультиметра измерьте нагрузку, и корпус машины имеет короткое замыкание или нет.

3, (SCR) нет выхода, нет тока

◆ Индикатор панели (PWL) не горит, SCR не работает, проверьте, перегорел ли предохранитель.

◆ Проверьте IN и OUT светятся или нет. Если количество блокировок, пожалуйста, проверьте, есть ли входной сигнал, например, 4-20MA или DC2-10V

◆ Возможно переключение потенциометра панели SCR (MAX). Пожалуйста, поверните по часовой стрелке на максимум или E3, E2 не закорачивайте

◆ Загорается ERRO, вывод прекращается.Означает перегрев SCR. Убедитесь, что вентилятор работает нормально или нет, или улучшите систему подачи воздуха в карабин

◆ Осветление FB, остановка вывода. Означает, что предохранитель SCR сгорел, проверьте, что нагрузка короткое замыкание или нет, или возникла нагрузка заземления, замените предохранитель

◆ При установке, пожалуйста, обращайте внимание на то, чтобы горячий газ выходил.

Наша компания

Основанная в 1992 году компания Wuxi Gold Control Technology Co., Ltd., частная высокотехнологичная компания, специализируется на исследованиях и производстве твердотельных реле, электронных полупроводников, приводов двигателей постоянного тока и устройств регулирования напряжения переменного тока.

Последние 10 лет подряд наша компания была признана «частным высокотехнологичным бизнесом Цзянсу». Мы также в течение многих лет удостаивались звания «10 лучших частных научно-технических предприятий Уси».

Наши продукты, электронные модули с торговой маркой Gold, были включены в список «Известных продуктов Wuxi».Наша компания имеет 5 патентов на твердотельные реле. Наши продукты широко используются в различных областях промышленной автоматизации, таких как оборудование для производства химических волокон, контроль температуры электрических печей, оборудование для производства резины и пластика, оборудование для управления фонтаном и оборудование с цифровым управлением, а также продаются в Европу, Америку, Корею и Турцию.

Наш F завод

Наша фабрика может производить около 50 000 штук в месяц.Мы можем предоставить вам хорошее качество и приемлемые цены. У нас есть 20 профессиональных исследователей, которые окончили известные университеты и колледжи. При производстве мы проводим строгие тесты: самотестирование, межпроверка и специальное тестирование.

Наш сертификат

Наши продукты, электронные модули с торговой маркой Gold, были включены в список «Известных продуктов Wuxi». Наша компания имеет 5 патентов на твердотельные реле.Наши продукты широко используются в различных областях промышленной автоматизации, таких как оборудование для производства химических волокон, контроль температуры электрических печей, оборудование для производства резины и пластика, оборудование для управления фонтаном и оборудование с цифровым управлением, а также продаются в Европу, Америку, Корею и Турцию.

Наша компания прошла сертификацию ISO9001: 2000 в 2000 году. Наша основная продукция получила сертификат CE Европейского Союза, сертификаты UL, CUL и RoHS.

Трехфазный тиристорный регулятор мощности, 10000 рупий / штука Crenpower Controls Private Limited

Трехфазный тиристорный регулятор мощности, 10000 рупий / штука Crenpower Controls Private Limited | ID: 19734172291

Спецификация продукта

Фаза	Трехфазная
Марка	Crenpower
Материал	Сталь
Использование		Промышленное напряжение	Минимальное напряжение		Кол-во для заказа	1 штука

Описание продукта

В Crenpower Controls мы разработали сверхмощные тиристорные приводы, предназначенные для обеспечения точного управления нагрузками переменного тока с улучшенными характеристиками защиты от перенапряжения.Эти сверхмощные тиристорные приводы собраны с высоконадежными симисторами / тиристорами, которые могут выдерживать повторяющиеся пиковые напряжения в закрытом состоянии и обратные напряжения до 1600 В. Наши тиристорные приводы оснащены цифровым управлением, позволяющим точно регулировать мощность по сравнению с аналоговыми твердотельными / тиристорными приводами. Тиристорные приводы со встроенными демпферами обеспечивают лучшую защиту от перенапряжения dv / dt. Наши тиристорные приводы могут использоваться для резистивных, неиндуктивных или слабоиндуктивных нагрузок без снижения номинальных характеристик. Он поставляется с хорошо продуманным SMPS для питания электронных модулей, что делает его компактным и эффективным.

Характеристики:

• Для резистивных, неиндуктивных или слабоиндуктивных нагрузок до 100 А
• Однофазный / двухфазный / трехфазный режим
• Управляющий вход: 0-5 В / 0-20 мА / 4-20 мА / потенциометр
• Рабочее напряжение: 220/440 В переменного тока.
• Максимальный ток нагрузки: 40/60/75/100/125 A на каждой фазе
• Повторяющееся пиковое напряжение в выключенном состоянии: 1600 В
• Максимальное падение напряжения в открытом состоянии: 1,65 В
• Модульная конструкция на основе микроконтроллера
• Защиты: Встроенный демпфер RC
• Охлаждение: встроенный радиатор и охлаждающий вентилятор.
• Механизм управления: управление фазовым углом на основе микроконтроллера
• Источник питания: встроенный SMPS
• Подключение трехфазной нагрузки: звезда с нейтралью
• С функцией плавного пуска

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания 2018

Правовой статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Участник IndiaMART с мая 2015 г.

GST29AAHCC5900D1ZW

Код импорта и экспорта (IEC) AAHCC *****

Мы — известный производитель, предлагающий широкий ассортимент тиристорных контроллеров мощности, контроллеров мощности SCR, регуляторов мощности SSR и т. Д.Все наши продукты получают широкое признание среди крупных клиентов за их высочайшее качество и надежность.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Китай производитель реле, фильтровальная бумага, поставщик регулятора температуры

Реле и силовые модули

Видео

Цена FOB: 30 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 15 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 23 доллара США.3 / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 12 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 15 долларов США / Кусок

Мин.Заказ: 10 кусочков

Связаться сейчас

Видео

Цена FOB: 0 долларов США.17 / Кусок

Мин. Заказ: 10 кусочков

Связаться сейчас

Горячие продажи

Цена FOB: 4 доллара США.1 / кг

Мин. Заказ: 500 кг

Связаться сейчас

Цена FOB: 2 доллара США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 10 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 350 долларов США / Кусок

Мин.Заказ: 10 кусочков

Связаться сейчас

Цена FOB: 1 доллар США.5 / Кусок

Мин. Заказ: 32 шт.

Связаться сейчас

Контроллеры и измерители температуры

Цена FOB: 40 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 23 доллара США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 16 долларов США.2–18 / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Таймеры и счетчики

Видео

Цена FOB: 1 доллар США.6–1,99 / Кусок

Мин. Заказ: 10 кусочков

Связаться сейчас

Цена FOB: 3 доллара США.5 / Кусок

Мин. Заказ: 50 шт.

Связаться сейчас

Видео

Цена FOB: 7 долларов США.5 / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 6 долларов США.9-7,9 / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 5 долларов США.9-6,9 / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 3 доллара США.98-5,9 / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 3 доллара США.1-4,9 / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 6 долларов США.11 / Кусок

Мин. Заказ: 2 куска

Связаться сейчас

Профиль компании

{{util.каждый (imageUrls, function (imageUrl) {}} {{})}} {{если (imageUrls.length> 1) {}} {{}}} Информация с пометкой «» проверена SGS

Runjie Electric принадлежит Trihero Group, Trihero — это группа компаний, у нас есть филиалы по производству электротехнической продукции, пластмассовых изделий, фильтровальной бумаги и торговая компания.

Trihero — ведущий поставщик решений автоматизации из Китая. Мы разрабатываем и производим широкий спектр средств автоматизации, которые продаются по всему миру. Наша основная продукция включает в себя различные датчики, реле, контроллеры, источники питания и многое другое. Нашей продукции доверяют и используют инженеры в различных отраслях промышленности …

Тиристорные регуляторы мощности для резистивной нагрузки

Подробная информация о продукте:

Минимальное количество заказа	1 шт.	Модель	POW-6-PA -CL
Доступные характеристики	2кВт Однофазный до 573кВт Трехфазный
Smooth Control	Регулируемое время нарастания и замедления для плавного увеличения и уменьшения выходного напряжения.
Current Control	Использование на карте настроек ограничения тока и отключения. (LTC-13 и LTC-18)
Настройки	Для регулировки напряжения и тока по фазе с использованием предустановок карты
Тип нагрузки	Подходит как для резистивной, так и для индуктивной / трансформаторной нагрузки
Вспомогательное питание Напряжение	240 В перем. Тока +/- 10%, 50/60 Гц
Доступные модели	Как указано в таблице выше (Под описанием модели)
Размер	Согласно таблице выбора тиристоров, приведенной ниже.
Монтаж	Тиристорные регуляторы мощности могут быть установлены на опорной плите панели управления с помощью 4 винтов / болтов
Доступная конфигурация	Трехфазный (3- или 4-проводная звезда и 3- или 6-проводная треугольник)
Действие управления	Регулировка угла фазы (самосинхронизация)
Управляющий сигнал	(4-20) мА / (0-5) В постоянного тока / (0-10) В постоянного тока / Потенциометр по выбору пользователя
Выход	Переменное напряжение от 0 до 240 В переменного тока или от 0 до 415 В / 440 В переменного тока, пропорциональное управляющему сигналу.

Приложения :
Тиристорный регулятор мощности имеет разнообразное применение и может использоваться с нагревательными элементами, такими как нихром, кантал, суперкантал, карбид кремния, молибден, инфракрасный, повышающий или понижающий трансформатор и т. Д., Где это точно и требуется точный контроль мощности и температуры. Существует значительная экономия электроэнергии по сравнению с системой контроля температуры обычного контакторного типа. Тиристоры имеют много прямых и косвенных преимуществ по сравнению с электромеханическими контакторами.

Описание тиристорных регуляторов мощности :

Libratherm предлагает готовый к использованию регулятор мощности SCR для электрических нагревательных нагрузок от 3 кВт / однофазный до 360 кВт / трехфазный. Этот модуль контроллера мощности состоит из подходящей модели пусковой платы LTC-12, LTC-13, LTC-15 или LTC-18, модулей SCR подходящего номинала, подключенных к задней стороне (с электрически изолированным основанием, установленным на радиаторе, входным и выходным зажимом — на соединителях для тяжелых условий эксплуатации или на медных шинах, полупроводниковых предохранителях и термовыключателях.Вся сборка смонтирована на корпусе MS с порошковым покрытием, который, в свою очередь, может быть легко установлен внутри закрытой панели управления по желанию. Готовая к использованию панель управления с подходящим ПИД-регулятором / программным регулятором температуры также может быть поставлена ​​в соответствии со спецификациями и требованиями пользователя.

Описание модели Wise :

POW-6	ТРЕХФАЗНЫЕ ТИРИСТОРЫ СРЕДНИХ И ВЫСОКИХ НОМИНАЛОВ (6-ПРОВОДНАЯ КОНФИГУРАЦИЯ С РАЗЪЕМОМ ТРЕУГОЛЬНИКА) (от 30 кВт до 622 кВт)	Размер	30 PA-25A-CL (30 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс.30 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	325 X 184 X240
POW-6-PA-50A-CL (63 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс. 63 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	325 X 184 X240
POW-6-PA-100A-CL (124 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс. 124 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	385 X200 X240
POW-6-PA-150A-CL (186 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс.186 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	425 X 285X 280
POW-6-PA-250A-CL (311 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс. 311 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	455 X 360 X 360
POW-6-PA-300A-CL (373 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс. . 373 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	455 X 360 X 360
POW-6-PA-400A-CL (498 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс. .498 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	455 X 360 X 360
POW-6-PA-500A-CL (622 кВт)	Трехфазный тиристорный регулятор мощности — подходит для макс. . 622 кВт при 415/440 В переменного тока с контролем тока и защитой от перегрузки (УСТАНОВКА НА ПАНЕЛИ)	500 X 400 X 300

Дополнительная информация:

• Код позиции: POW-6-PA-CL
• Условия режима оплаты: T / T (банковский перевод)
• Порт отправки: Мумбаи

Трехфазные контроллеры SCR | Control Concepts, Inc.

3020	Трехфазный	Нулевой крест	AC	10	70	Питание отключено от контура 4/20 мА, поэтому управляющий трансформатор не требуется.
3021A	Трехфазный	Нулевой крест	AC	10	70	Принимает большинство команд.
3021B	Трехфазный	Нулевой крест	AC	10	70	Принимает большинство команд.Sync-guard сглаживает потребление тока в линии при использовании нескольких контроллеров.
3027	Трехфазный	Нулевой крест	AC	85	750	Принимает большинство команд. Характеристики включают в себя: синхронизирующую защиту, транс-защиту и встроенный предохранитель для большинства типоразмеров.
3037	Трехфазный	Нулевой крест	AC	85	750	Принимает большинство команд.Функции включают: защиту от синхронизации, защиту от перегрузки, обнаружение короткого замыкания SCR и встроенный предохранитель линии для большинства типоразмеров.
3337	Трехфазный	Нулевой крест	AC	200	750	Принимает большинство команд. Функции включают: защиту от синхронизации, защиту от перегрузки, обнаружение короткого замыкания SCR и встроенный предохранитель линии для большинства типоразмеров.
3629C	Трехфазный	Фазовый угол	AC	50	1000	Более высокий номинальный ток, чем у наших моделей твердотельных реле.Функции включают: ограничение тока, отключение по перегрузке по току, обнаружение короткого замыкания тиристора.
3869	Трехфазный	Фазовый угол	постоянного тока	300	400	Принимает большинство команд. Сильноточный, трехфазный выход постоянного тока.
Compact FUSION, трехфазный	Трехфазный	Фазовый угол, нулевое пересечение, импульс	AC	10	160	Можно заказать для управления двумя или тремя ногами с ограничением на две ноги до нулевого перекрестного огня.Выход управляется линейно по отношению к командному сигналу и может быть установлен на среднее или среднеквадратичное значение напряжения или тока, а также на истинную мгновенную мощность или внешнюю обратную связь.
FUSION Трехфазный переменный ток	Трехфазный	Фазовый угол, нулевое пересечение, импульс	AC	50	1200	Трехфазный контроллер мощности переменного тока FUSION — это контроллер угла фазы или перекрестного срабатывания нуля, который линейно регулирует по отношению к уставке напряжение переменного тока, ток или истинную мощность, подаваемую на трехфазную электрическую нагрузку.Трехфазный контроллер может быть заказан для управления двумя или тремя ножками с ограничением двух ножек до нулевого перекрестного срабатывания. Управление достигается для 3-х ветвей тремя парами обратно-параллельных SCR или для 2-х ветвей двумя парами обратно-параллельных SCR.
FUSION Трехфазный DC	Трехфазный	Фазовый угол, нулевое пересечение, импульс	постоянного тока	60	1400	Трехфазный контроллер питания постоянного тока FUSION — это контроллер с фазовым возбуждением, который линейно регулирует по отношению к заданному значению напряжение постоянного тока, ток или истинную мощность, подаваемую на электрическую нагрузку. No related posts. 0 comments on “Трехфазный тиристорный регулятор мощности: Трехфазные тиристорные регуляторы мощности ТРМ-3М, ТРМ-3МN отечественного производства” Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment * Name * Email * Website Hit enter to search or ESC to close Поиск » Рубрики Новые Передатчики Радиолюбителям Схемы Электроника Разное 2019 © Все права защищены. Карта сайта
