УКВ приемник на микросхеме К174ХА34 (TDA7021)
Как известно, в Украине и странах СНГ до недавнего времени для стереовещания использовалась только система с полярной модуляцией (66-74 МГц). В зарубежных странох для стерео-радиовещания применяется система с пилот-тоном. Так, в США и странах Европы для этих целей выделен диапазон 80-108 МГц, в Японии — 76-90 МГц. В последние годы систему вещания с пилот-тоном начали использовоть и в Украине (для этих целей выделен диапазон 100-108 МГц). Оценив преимущества работы в новом FM-диапазоне, многие радиостанции, работающие в стереорежиме, стали активно его осваивать. Только за последние несколько лет количество таких радиостанций во многих крупных городах на порядок превысило количество работающих в старом диапазоне УКВ-1 [8].

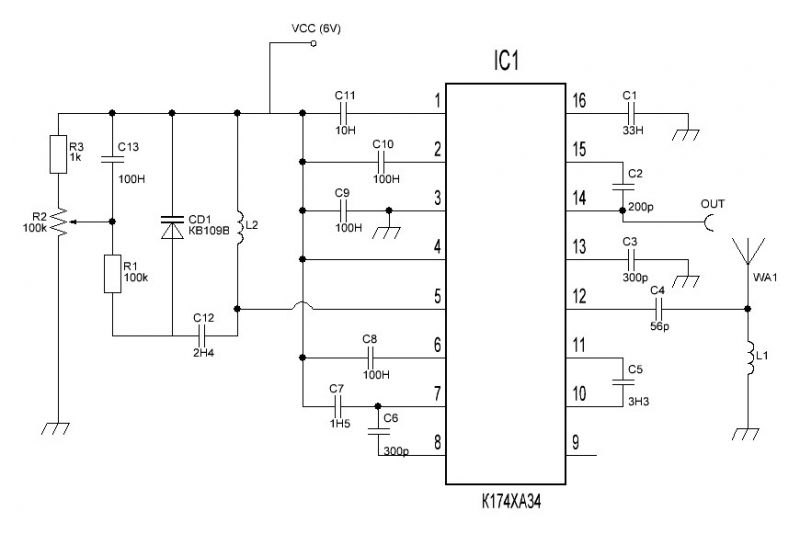

Схема УКВ приемника с конденсаторной настройкой показана на рисунке. Основой является однокристальный УКВ ЧМ приемник на микросхеме К174ХА34 (КР174ХА34, зарубежный аналог TDA7021), включенной по типовой схеме [10-11].
Монтаж выполнен но простой печатной плате из двустороннего стеклотекстолита, которую можно изготовить в домашних условиях за пару часов. Процесс монтажа описан в [10]. Согласно этой публикации сохранены и порядковые номера элементов. При монтаже особое внимание следует уделить минимальной длине соединительных проводников.
В ходе отладки исправлены недостатки, имеющиеся в описанных разработках, а также внесены некоторые конструктивные изменения. Для удобства монтажа для микросхемы DA1 использована 16-контокгная DIP-панелька. В качестве DA2 авторы применили импортную микросхему МС34119Р, но можно использовать и аналог К1436УН1. Элементы R1…R4, С1…С18, VT1 и DA1 розмещены на печатной плате [10, рис.2]. Размер платы немного увеличен, чтобы разместить на ней переменный конден-сотор С18, а также дополнительные элементы VT2 и УНЧ на микросхеме DA2.
Нагрузкой микросхемы DA2 является телефон сопротивлением 16 Ом (или подходящий диномик).
Для повышения чувствительности в схеме использован УВЧ на транзисторе VT1.
Прием ведется на штыревую телескопическую антенну WA1. Для настройки служит конденсатор переменной емкости С18. Для подавления сигналов с частотами ниже 60 МГц на входе УВЧ применен ВЧ фильтр C1L1C2. Выход микросхемы DA1 (контакты 14,15) подключен к широкополосному усилителю на транзисторе VT2, после чего НЧ сигнал попадает на ФНЧ.
Для минимизации шумов при приеме слабых сигналов на выходе усилителя на VT2 использован простейший пассивный фильтр низких частот (ФНЧ) на элементах R10C25 с частотой среза 70-80 кГц.
После ФНЧ сигнал подается на УНЧ (DA2), включенный по типовой схеме для 16-омной нагрузки. Регулировать громкость можно резистором R9.
Питание приемника осуществляется от источника напряжением 4Д..9 В. Как показали измерения, при максимальной громкости и напряжении 8 В устройство потребляет ток около 60 мА
Микросхема DA2 фирмы Motorola имеет широкий диапазон напряжения питания (2… 16 В) и низкий ток потребления (3 мА при Uпит 3 В). Выходная мощность не менее 55 мВт при нагрузке 16 Ом и 1)пит ■ 3 В.
В режиме блокировки потребляемый микросхемой ток не превышает 65 мкА. Благодаря наличию в микросхеме DA2 дифференциального входа ее можно включать как по типовой схеме инвертирующего усилителя, так и по схеме неинвертирующего с высоким входным сопротивлением (около 125 кОм). В этом случае коэффициент усиления около 50, а коэффициент гармоник не более 0,5% [9],
Детали. В схеме применены следующие детали. Микросхема DA1 типа К174ХА34, КР174ХА34, TDA7021. Микросхема DA2
— МС34119Р, К1436УН1. Транзисторы VT1 — КТ372, KT368; VT2 — KT3102, КТ342. Резисторы типа МЛТ, ОМЛТ, С2-13 мощностью 0,25-0,125 Вт, R11 — мощностью 0,5 Вт. Конденсаторы С12, С21-С23 типа КМ или К53; С19, С20, С27, С28 типо К50 или К53. Емкость конденсаторов С20, С27 и С28 — от 100 до 500 мкФ. Остальные конденсаторы типа КТ, КЛС, КМ или К10. Конденсатор С18 емкостью 10-150 пф. Нижняя (по схеме) обкладка конденсатора (общая с С17) должна быть ‘корпусной’. Переменный резистор R9 типа СП4-1.
Налаживание. Сначала устанавливают режимы по постоянному току для усилителя ВЧ но VT1, проверяют напряжение на контакте 4 DA1, режим по постоянному току широкополосного усилителя на VT2. При максимальном напряжениии источника питания 8-9 В на коллекторе VT1 должно быть 3-4 В, на выводе 4 микросхемы DA1 • максимум 6 В и на коллекторе VT2 3-4 В.
Перед налаживанием к приемнику необходимо подключить отрезок провода длиной 1-2 м и процедуру отладки вести в режиме прямой видимости родиосигнала. Вставить DA1 и DA2 в панельки. Конденсатор С20 должен находится вблизи микросхемы DA2. Для наладки можно использовать осциллограф. Подключив щуп к ‘базе* или «коллектору* VT2, вращают конденсатор С18 ( настройка но станции») и пытаются настроиться на работающие станции, проверяя при этом на экране наличие амплитудных возмущений на осциллографе, появляющихся синхронно со звуковым сигналом радиостанции.
Границы перестройки задают подбором номиналов С15, С16 и катушки L2. Настройка на радиостанции в FM-диапозоне (88108 МГц) будет более простой, если использовать конденсатор С18 меньшей емкости (например, 10-60 пФ).
Экранирование частей приемника выполняют тонкой медной или латунной фольгой. При этом экран катушки L2 — круглой формы площадью около 3 см2, который одновременно «накрывает» L2 и рядом стоящие конденсаторы.
В.Г. Никитенко, О.В. Никитенко, г. Киев
|
ПАКЕТ: Содержание набора 003 1. Микросхема К174ХА34 (TDA7021), 4. Варикап КВ109 (КВ130),
5.
6. Конденсаторы: . С2, С4, С11 – 0,01 мкФ (103, 10Н) (3 шт.), С3 – 270пФ (271), С5, С12 – 22 мкФ (электролитические) (2 шт.), С6, С8, С9 – 100пФ (Н10, 101) (3 шт.), С10 – 4700пФ (4Н7, 472), С13 – 1500пФ (1Н5, 152), С14 – 820 пФ (Н82, 821), 7. Резисторы переменные: R1 – 5k, R3 – 100k, 8. Ручки к переменным резисторам (2 шт.), 9. Резисторы постоянные: R2 – 20к (Кр/Ч/Ор), 10. 11. Провод для антенны, 12. Провод (эмаль) ПЭТВ-2 0,5мм для L1,13. Схема и описание |
КОРОБКА: Содержание набора 003 1. Микросхема К174ХА34 (TDA7021), 4. Варикап КВ109 (КВ130), 5. Наушники, 6. Гнездо для наушников, 7. Элементы питания 1,5в (2 шт.), 8. Контейнер для элементов питания, 9. С1, С7 – 0,1 мкФ (104) (2 шт.), С2, С4, С11 – 0,01 мкФ (103, 10Н) (3 шт.), С3 – 270пФ (271), С5, С12 – 22 мкФ (электролитические) (2 шт.), С6, С8, С9 – 100пФ (Н10, 101) (3 шт.), С10 – 4700пФ (4Н7, 472), С13 – 1500пФ (1Н5, 152), С14 – 820 пФ (Н82, 821), 10. Резисторы переменные с ручками: R1–5k, R3–100k, 11. Ручки к переменным резисторам (2 шт.), 12. Резисторы постоянные: R2 – 20к, 13. Монтажные провода, 14. Провод для антенны, 15. Провод (эмаль) ПЭТВ-2 0,5мм для L1, 16.
|
Гнездо для наушников,
Монтажные провода,
Схема и описание.Простой УКВ приемник на микросхеме К174ХА34 своими руками
Здравствуйте, уважаемые читатели сайта sesaga.ru. Находясь на природе не всегда удобно слушать любимую радиостанцию или получать свежие новости, используя сотовый телефон. Если слушать в наушниках, то будешь все время привязан к телефону и оторван от окружающего мира, если же использовать динамик телефона, то заряда аккумулятора хватит на 2-3 часа. Избавиться от этих неудобств может помочь обычный УКВ приемник.
Такой приемник можно приобрести в магазине, а можно сделать самому, причем по цене он выйдет в два-три раза дешевле магазинного. Вашему вниманию предлагается конструкция самодельного малогабаритного УКВ приемника, обеспечивающего уверенный прием радиостанций, вещающих в диапазоне 88 – 108 МГц.
Предлагаемая конструкция проста в изготовлении и налаживании, а малые габариты и достаточно высокие технические характеристики позволяют использовать приемник, как в городской черте, так и во время поездок за город.
Этот приемник под силу собрать даже начинающему радиолюбителю, делающему первые шаги в мир радиоэлектроники.
Приемник обладает следующими параметрами:
чувствительность с антенного входа – не менее 5 мкВ;
выходная мощность на нагрузке 8 Ом – около 0,2 Вт;
напряжение питания – 3В;
ток покоя – 12…14 mA;
ток при максимальной громкости – не более 25 mA;
полоса частот – 450…7150 Гц;
коэффициент гармоник – 0,1%.
работоспособность приемника сохраняется при напряжении 2 В;
непрерывная работа приемника составляет 80…90 ч.
1. Принципиальная схема УКВ приемника.
За основу приемника взята многофункциональная микросхема К174ХА34 (DA1), предназначенная для работы в низковольтных моно- и стереофонических радиовещательных приемных устройствах в диапазонах УКВ-1 и УКВ-2. Она представляет собой готовый супергетеродинный УКВ приемник, содержащий все узлы, необходимые для приема и обработки радиовещательных сигналов – от антенного входа до выхода сигнала звуковой частоты.
С антенны WA1 принимаемый сигнал радиостанций поступает на входной колебательный контур L2, C13, C16, настроенный на середину принимаемого диапазона 88 – 108 МГц, а с контура поступает на вход микросхемы (выводы 12, 13).
К другому входу микросхемы (выводы 4, 5) подключен контур гетеродина L1, C2, VD4. Изменением резонансной частоты этого контура приемник настраивают на нужную радиостанцию, где органом настройки является варикап VD4. Емкость варикапа изменяют постоянным напряжением настройки, снимаемым с движка переменного резистора R3.
Напряжение настройки хорошо стабилизировано и практически не зависит от напряжения источника питания в диапазоне 1,8…3 В. Стабилизация необходима для того, чтобы при разрядке батарей не смещалась частота настройки приемника. Стабилизация тока выполнена на элементах VT1, R1, R4, R5, VD1 — VD3.
Вся остальная обработка сигналов – смешение, детектирование, предварительное усиление звукового сигнала осуществляется микросхемой.
Обработанный низкочастотный сигнал станции с вывода 14 микросхемы через резистор R7 и постоянный конденсатор С12 поступает на верхний вывод переменного резистора R8, выполняющего роль регулятора громкости. С движка переменного резистора сигнал подается на вход УЗЧ приемника, выполненного на низковольтном усилителе мощности К174УН31 (DA2), специально разработанного для работы в малогабаритной аппаратуре. К выходу УЗЧ через электролитический конденсатор С20 подключена динамическая головка ВА1.
Питается приемник от двух пальчиковых батареек, включенных последовательно. Нормальная работа приемника сохраняется при снижении напряжения питания до 1,9 В. Это обусловлено работой микросхемы К174ХА34.
Собранный без ошибок и исправных деталей приемник начинает работать сразу. Вся настройка заключается лишь в подгонке индуктивности катушек входного и гетеродинного контуров.
2. Детали.
Резисторы.
В приемнике используются постоянные резисторы мощностью 0,25 — 0,125 Вт отечественного и импортного производства.
Переменный резистор R3 типа СП3-36, а резистор R8 типа СП3-3 или любой импортный подходящего размера.
Конденсаторы.
Постоянные конденсаторы любые малогабаритные.
Оксидные конденсаторы должны быть на напряжение на менее 6 Вольт.
Допускается незначительный разброс емкостей конденсаторов по сравнению с указанными на схеме.
Катушки.
Катушки L1 и L2 бескаркасные. Их наматывают виток к витку на цилиндрической оправке внешним диаметром 4,5 и 5 мм. Катушка L1 имеет 3 витка, внутренний диаметр 4,5 мм и намотана проводом ПЭВ-1 0,5 (сечение провода 0,5мм). Катушка L2 имеет 7 витков, внутренний диаметр 5 мм и намотана проводом ПЭВ-1 0,9 (сечение провода 0,9мм).
После намотки катушку L1 необходимо растянуть на длину 4…5мм, а L2 на длину 7…10мм. И в дальнейшем, когда обе катушки будут распаяны на плате, то для уверенного приема радиостанций их длину придется немного корректировать для увеличения или уменьшения индуктивности.
Диоды.
Диоды VD2 и VD3 обязательно должны быть кремниевыми из серии КД521А, Б или КД522А, Б. Использование других диодов нежелательно, так как это увеличит минимальное напряжение стабилизатора и потребует подбора компенсирующего резистора R1.
Транзисторы.
Транзистор VT1 любой из серии КТ3102.
Микросхемы.
В приемнике применены микросхемы К174ХА34 (DA1) и К174УН31 (DA2).
Для подключения внешнего питания, а также для отключения питания приемника на плате устанавливаются миниатюрные разъем и выключатель. Если не планируется питать приемник от внешнего источника питания, то разъем не нужен.
При использовании миниатюрного корпуса динамическую головку ВА1 желательно подобрать как можно меньшим диаметром и высотой. В этой конструкции приемника использовалась головка 0,25 Вт — 8 Ом, диаметром 30 мм и высотой 4 мм, а корпус был взят от детских счетных палочек.
На этом закончу, а Вы пока подбирайте детали.

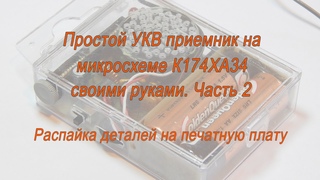

В следующей части будем делать печатную плату и распаивать детали.
И уже по сложившейся традиции выкладываю ролик, где показано, как подготовить печатную плату для приемника.
Удачи!
Литература:
1. Н. Герасимов «Двухдиапазонный УКВ приемник», Радио 1994 №8.
2. Микросхема К174УН31 — низковольтный усилитель мощности звуковой частоты. Техническая документация АДБК.431120.573ТУ

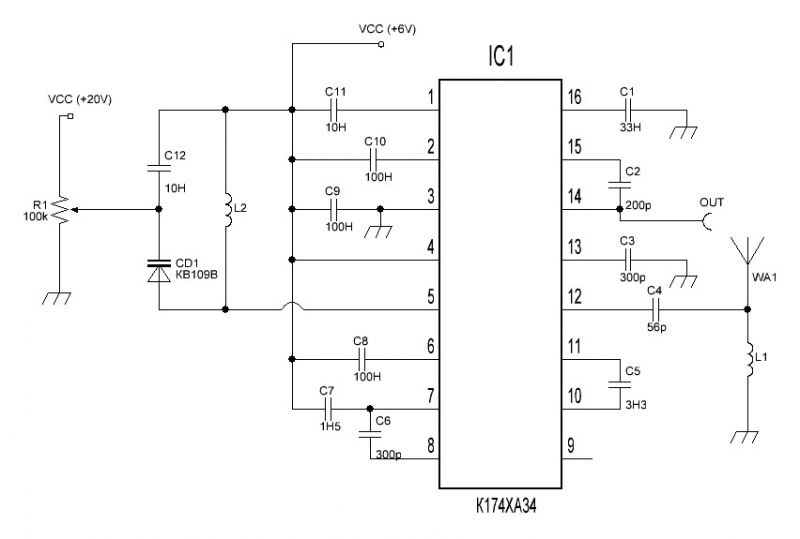

УКВ FM приемник с электронной настройкой на микросхеме К174ХА34 (TDA7021)
Схема простого УКВ радиоприемника на отечественный 65,8- 74 МГц и новый 88- 108 МГц диапазоны частот с электронной настройкой.
В сравнительно недалеком прошлом в нашей стране была широко развита сеть проводного радиовещания с абонентскими громкоговорителями. Сегодня радиослушатели отдают предпочтение УКВ ЧМ радиоприемникам, тем более что с каждым годом увеличивается число радиостанций, ведущих передачи в диапазонах УКВ-1 (65,8 .
.74 МГц) и УКВ-2 (88… 108 МГц).
О том, как устаревшие проводные устройства можно превратить в УКВ приемники, рассказывает автор публикуемой статьи.
Если у вас сохранился абонентский громкоговоритель, то, используя его корпус с динамической головкой вы без особых затрат изготовите предлагаемый здесь несложный сетевой УКВ радиоприемник. Для этого не потребуются дефицитные или дорогие детали
Как известно, одним из самых сложных узлов УКВ приемника является тракт радиоприема. Но с появлением специализированных микросхем, например, TDA7021 (отечественный аналог К174ХА34) и К174ХА42, изготовить такой узел не так уж трудно.
Принципиальная схема
Приемник состоит из усилителя радиочастоты на транзисторе VТ1, узла обработки ЧМ сигнала на микросхеме DA1, усилителя мощности ЗЧ на транзисторах VТ5 VТ11 и блока питания.
Сигнал радиостанции, принятый антенной WA1 через антенное гнездо XW1, конденсатор С1 и катушки L1 и L2, поступает на базу транзистора VТ1.
Входной колебательный контур L1C3 при этом настроен на середину диапазона УКВ-2 для обеспечения небольшого подъема АЧХ в области высоких частот рабочего диапазона.
Это необходимо для компенсации уменьшения чувствительности с ростом частоты примененной микросхемы. Усиленный транзистором VТ1 радиосигнал выделяется на катушке L3 и через конденсатор С8 поступает на вход микросхемы DA1.
Рис. 1. Принципиальная схема УКВ приемника на микросхеме К174ХА34 (TDA7021).
Включение микросхемы стандартное, оно приводилось в Р-1995 № 10, 11. Индикатор настройки выполнен на транзисторах VT3, VТ4 и светодиоде HL4. Сигнал на него подается с вывода 9 микросхемы DA1. Порог чувствительности индикатора устанавливают подстроечным резистором R4 При точной настройке на станцию светодиод HL4 светится.
Настройка на радиостанции осуществляется изменением резонансной частоты колебаnельных контуров гетеродина микросхемы DA1. В состав контура диапазона УКВ-2 входи г катушка L5 с варикапами VD3 VD4 диапазона УКВ-1 катушка L4 варикап VD2 и конденсатор С22 Коммутация катушек осуществляется переключателем SA1 Секция SA1.
2 через резистор R11 одновременно с переключением диапазонов зажигает один из светодиодов HL2 или HL3, сигнализирующих о включении того или иного диапазона УКВ.
Элементом настройки в приемнике служит переменный резистор R6. включенный в цепь стабилизатора напряжения на светодиоде HL1. С движка этого резистора напряжение настройки через резистор R9 поступает на варикапы VD2-VD4 изменяя их емкость.
Питание УРЧ и микросхемы DA1 осуществляется через стабилизатор напряжения на транзисторе VТ2 и стабилитроне VD5 Светодиод HL1 служит одновременно индикатором включения приемника в сеть.
Сигнал звуковой частоты (ЗЧ) с вывода 14 микросхемы DA1 через конденсатор С23 и подстроечный резистор R10 поступает на буферный усилитель на транзисторе VТ5. Он увеличивает амплитуду сигнала ЗЧ до уровня необходимого для работы усилителя мощности звуковых частот (УМЗЧ).
УНЧ и блок питания
УМЗЧ выполнен по двухтактной схеме с непосредственной связью между каскадами на транзисторах VТ6-VТ11.
На ег входе имеется регулятор громкости — переменный резистор R18. Цепь обратной связи C33R26R27 служит для коррекции АЧХ усилителя, обеспечивая более приятное звучание Усилитель нагружен на динамическую головку ВА1 через конденсатор С35.
Рис. 1. (Продолжение) Схема УНЧ и блока питания приемника.
Блок питания приемника выполнен на понижающем трансформаторе Т1 с выпрямителем на диодном мосте VD9. Выходное напряжение стабилизировано устройством на транзисторе VТ12 и стабилитроне VD8.
Детали и конструкция
Вместо микросхемы TDA7021. Как уже отмечалось в приемнике можно применить ее отечественный аналог — K174XA34. В качестве транзистора VT1 в УРЧ может работать КТ3127А, КТ363, КТ337, КТ3123 с любыми буквенными индексами.
Остальные транзисторы VT3-VT6, VТ8 — любые из серий КТ3102, КТ315; VТ7-VТ9 -КТ361, КТ3107. Транзистор VТ2 — любой из серий КТ502, КТ815; VТ10 — КТ814, КТ816; VТ11, VТ12 — КТ815, КТ817 с любыми буквенными индексами.
Рис.

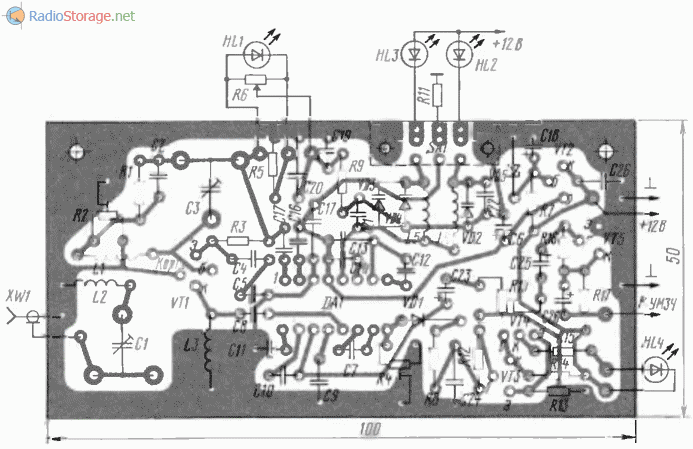

2. Печатная плата УКВ приемника.
На место диодов VD1, VD7 можно установить КД522Б, КД521Б. а VD6 — Д2Б. Д9Б. Светодиоды HL1-HL4 подойдут любые из серии АЛ307 или импортные с соответствующими рекомендованными параметрами. Варикапы VD2-VD4 — КВ109. КВ132
с любыми буквенными индексами. Стабилитроны VD5 — КС162А, КС168А, КС 147А, VD8 Д814Д, КС512А, КС213Ж. Конденсаторы в блоке УКВ желательно применить миниатюрные керамические КД-1 КД-2, КМ-4, К10-23; подстроечные С1, C3 — КПК-МН. Возможно примене ние и других типов, например, КТ4-21, КТ4-25, КТ4-23, но при этом потребуется измененить рисунок печатной платы.
Рис. 3. Печатная плата усилителя НЧ для приемника.
Переменный резистор R18 — СП-1, СПЗ-ЗО с функциональной характеристикой В; R6 — с линейным перемещением движка СПЗ-23а длиной 86 мм и сопротивлением 10. 100 кОм (функциональная характеристика А) Все подстроечные резисторы СПЗ-38, СПЗ-27. Динамическая головка ВА1 — любая мощностью до 3 Вт, например 1ГДШ-9, 1ГДШ-11,2ГДШ-7, ЗГДШ-22 и др.
Катушка L1 имеет 3,5 витка провода ПЭВ 0,3 мм, L2 — 2,5 витка провода ПЭВ-0,1 мм намотка рядовая, и обе расположены на одном каркасе из полистирола диаметром 5 мм. Катушка L3 имеет 20 витков провода ПЭВ 0,5 мм, намотана виток к витку на оправке диаметром 2 мм.
Катушки гетеродина бескаркасные, L4 имеет 7 витков провода ПЭВ 0,8 мм, ее внутренний диаметр — 6 мм, а катушка L5 — 5 витков провода ПЭВ 0,5 мм, внутренний диаметр 4 мм.
В качестве переключателя диапазонов SA1 применен движковый переключатель от импортной магнитолы, но можно применить любой подходящий, например П2К.
Рис. 4. Печатная плата источника питания.
Трансформатор питания Т1 использован от импортного сетевого адаптера, но применим любой мощностью 5…10 Вт с напряжением на вторичной обмотке 12… 15 В.
Большинство деталей приемника смонтированы на трех печатных платах: радиочастотная часть — рис. 2, УМЗЧ — рис. 3 и блока питания — рисунке 4.
Эти платы установлены в корпусе, в качестве которого, как уже упоминалось, можно применить корпус абонентского громкоговорителя, но можно изготовить и самодельный, как изображено на фото в заставке и на рис. 5. На боковых стенках корпуса размещают антенное гнездо и колодку для установки предохранителя.
Остальные органы управления и настройки — на лицевой панели. Перемещение движка резистора R6 выполнено от ручки настройки через верньерное устройство. Все соединения между отдельными платами выполнены гибким монтажным проводом. С антенным гнездом плата УКВ соединена отрезком коаксиального кабеля.
Если приемник изготавливается как настенный, то на задней стенке корпуса (съемной) необходимо предусмотреть отверстия для крепления на стене.
Налаживание приемника
Вначале подстроечным резистором R19 устанавливают половину напряжения питания на коллекторах транзисторов VT10, VT11 подбором резистора R16 — также половину напряжения питания на коллекторе транзистора VT5, подстроечным резистором R2 падение напряжения на резисторе R3, равное 0,5 В.
Затем, установив движки подстроечных резисторов R4 и R10 в среднее положение, осуществляют укладку границ принимаемых диапазонов растягивая или сжимая витки гетеродинных катушек L4 и L5. Возможно при этом придется уменьшить или добавить по одному витку.
Настроившись на радиостанцию, устанавливают резистор R18 в верхнее по схеме положение и подстроечным резистором R10 устанавливают максимальную громкость звучания, при которой искажения еще не заметны. После этого подстроечным резистором R4 добиваются четкого зажигания светодиода HL4 при точной настройке на станцию и его гашения — при расстройке.
Окончательная процедура регулировки — вращением роторов подстроечных конденсаторов С1 и С3 добиваются максимальной чувствительности прием ника при приеме слабых сигналов радиостанций.
И. Потачин, г. Фокино, Брянской обл. Р-06-2000.
FM радиоприемник 40-140МГц на TDA7021 или К174ХА34.Может принимать аэропорт | Электронные схемы
укв fm приемник на микросхеме tda7021 или к174ха34 как поймать аэропортукв fm приемник на микросхеме tda7021 или к174ха34 как поймать аэропорт
С помощью этого радиоприемника,можно принимать радиостанции на диапазоне частот примерно от 40 до 140МГц. Это тв сигнал звукового сопровождения,коммерческие fm радиостанции,также можно принимать сигналы аэропорта,сводки погоды.
Приемник выполнен на микросхеме TDA7021 или ее отечественный аналог к174ха34. Это супергетеродин с низкой промежуточной частотой,одним преобразованием частоты,с системой бесшумной настройки,усилителем высокой частоты и буферным усилителем звуковой частоты и т.д.По даташиту фирмы Филлипс,эта микросхема работоспособна для приема до 110 МГц,но на практике можно вполне растянуть прием до примерно 135-140 МГц. Чувствительность приемника 4 мкВ. Напряжение питания 1.8-6 В.На указанной схеме приемник работает с максимальной чувствительностью но без бесшумной настройки.Эту функцию можно активировать,заменив резистор R1 на конденсатор емкостью 0.1 мкФ,чувствительность к сигналам при этом станет меньше.
микросхема fm радиоприемника TDA7021микросхема fm радиоприемника TDA7021
Принимаемые диапазоны частот можно изменять катушкой L1.Эта катушка намотана на оправке диаметром 5 мм проводом 0.5-0.6 мм. Для приема сигнала в диапазоне частот 66-74 Мгц,эта катушка должна содержать 6 витков. Для приема FM 88-108 МГц катушка содержит 4 витка.Для приема примерно 115-135 МГц катушка содержит два витка,витки при этом разведены друг от друга в стороны на расстоянии 2-3мм.
конденсатор переменной емкости для укв фм приемникаконденсатор переменной емкости для укв фм приемника
Конденсатор переменной емкости для настройки взят из радиоприемников.В них находятся в основном четыре переменных конденсатора и столько-же подстроечных.С одной стороны есть два конденсатора на небольшую емкость,их надо соединить в параллель,итого получиться до 40 пФ.Но это в моем случае,так как конденсаторы разные и могут иметь разную емкость.
На антенну длиной 50см расположенную на столе,я принимал сводки погоды аэропорта для бортов,это можно послушать в ролике.Катушка была на два витка.Антенну надо расположить под хороший прием.Также идут различные служебные сигналы.
Схема УКВ-ЧМ приемника на микросхеме К174ХА34 » Паятель.Ру
Мы как-то все привыкли, к тому что если нужно сделать простой УКВ-ЧМ приемник, то это обязательно должна быть схема на К174ХА34 или её многочисленных аналогах На самом деле, схемы УКВ-ЧМ приемников с низкой ПЧ, в принципе, не могут дать качественного звучания. Конечно, подкупает то, что не нужны контура ПЧ, пьезокерамические фильтры, и др.
Но, сейчас используя другую элементную базу, можно сделать приемник по традиционной схеме с высокой ПЧ, обеспечивающий значительно более высокое качество приема, а по числу навесных элементов и сложности налаживания он будет сопоставим с приемником на К174ХА34. Разве что, потребуется фильтр ПЧ на 10.7 МГц и резонатор для детектора на такую же частоту.
Используя микросхему СХА1619М можно сделать громкоговорящий УКВ ЧМ приемник всего лишь на этой одной микросхеме. В составе СХА1619М — приемный тракт ЧМ, приемный тракт AM, электронный регулятор громкости, усилитель мощности ЗЧ с выходной мощностью 0.4W на нагрузке 8 Оm, и светодиодный индикатор настройки.
Схема приемника показана на рисунке. От типовой она отличается тем, что не используется AM тракт (это эначи тельно упростило схему) и тем, что настройка на станцию осуществляется с помощью варикапов (в типовой схеме — блоком переменных конденсаторов). Выбор режимов AM/FM осуществляется изменением уровня напряжения на выводе 15. Для AM этот вывод нужно замкнуть на общий минус, а для FM зашунтировать конденсатором.
Сигнал из антенны поступает прямо на вход УРЧ, без какого-либо входного контура или фильтра. Это противоречит типовой схеме, но позволяет упростить схему без существенного ухудшения параметров. На выходе УРЧ включен контур L1-C16-C4-VD1, который при настройке на станции перестраивается варикапом VD1. Этот контур и играет роль входного.
Гетеродинный контур — L2-C17-C5-VD2, перестраивается варикапом VD2
Органом настройки служит переменный резистор R11, изменяющий величину обратного напряжения на варикапах. Для настройки используется стабильное напряжение, снима емое с вывода 8. получаемое от внутреннего стабилизатора микросхемы. С этого же вы вода (8) берется постоянное напряжение и на электронный регулятор громкости на R1.
Схема автоподстройки частоты гетеродина формирует постоянное напряжение подстройки на выводе 21. Быстродействие АПЧГ зависит от емкости конденсатора С19. Напряжение подстройки через развязывающий резистор R4 поступает на внутренний варикап микросхемы (через вывод 6). С гетеродинным контуром этот варикап связан конденсатором С18. От величины емкости этого конденсатора зависит полоса захвата и удержания АПЧГ.
Комплексный сигнал ПЧ выделяется на выводе 14 и поступает на пъезокерамический ФПЧ Z1. Нагрузкой преобразователя частоты служит резистор R5.
Вход усилителя — ограничителя ПЧ, — вывод 17. Резистор R6 необходим для его согласования с выходным волновым сопротивлением пъезофильтра.
Резонансным элементом частотного детектора является резонатор Z2, он должен быть на ту же частоту, что и ФПЧ. Индикатор точной настройки — светодиод HL1. Напряжение питания может быть от 2,5 до 7.5V
Катушки L1 и L2 — бескаркасные, они содержат, соответственно, 6 и 8 витков для диапазона 87,5-108 МГц Внутренний диаметр катушек 3 мм. В пространстве они должны быть расположены перпендикулярно друг другу.
Микросхема СХА1619М выполнена в корпусе типа DIP-28. Её вариант CXA1619S — в корпусе SOP-30. Соответствие выводов (CXA1619M/CXA1619S) 1/1, 2/3, 3/4. 4/5, 6/7. 8/9, 10/11, 11/12. 12/13. 13/14, 15/16, 16/17, 17/18, 18/19, 19/20, 20/21, 21/22 22/23, 23/24, 24/25, 25/26, 26/27. 28/29. Лишние выводы 2 и 30 CXA1619S соединить с общим минусом.
Простой двухдиапазонный УКВ приемник на микросхеме
Данный двухдиапазонный УКВ радиоприемник рассчитан на прием радиостанций в диапазоне 64…74 мГц и 88…108 мГц.
Достоинства данной схемы.
- Простота в изготовлении за счет использования малого количества деталей, а следовательно малые размеры;
- Питание приемника от 3 до 6 В, при токе потребления 20 мА;
- Микросхема на которой построен приемник имеет в себе усилитель высокой частоты, гетеродин, смеситель, усилитель промежуточной частоты, частотный демодулятор, предварительный усилитель низкой частоты;
- Чувствительность приемника не хуже 1 мкВ;
Изготовление приемника
Транзисторы VT2, VT3, VT4 выполняют роль параметрического стабилизатора, через него подается напряжение на варикап VD1. Переключение между диапазонами осуществляется с помощью переключателя SA1.
Все катушки наматываются проводом ПЭЛ диаметром от 0,25 до 0,51 мм на оправке диаметром 3 мм и содержат L1-четыре витка, L2- семь витков, L3- пять витков.
Регулировочный резистор следует использовать многооборотистый СП3-36, для более простой плавной регулировки диапазона. Конденсаторы следует использовать типа К10 или аналогичные, полярные К50-16б резисторы типа МЛТ. Варикап КВ122А можно заменить на КВ106А. Транзисторы VT2…VT4 с любым буквенным индексом. Микросхему К174ХА34 можно заменить на TDA7021. переключатель типа ПД-9-2 или ПД-9-1. Детали монтируются на одностороннем стеклотекстолите размерами 60х40.
Скачать печатную плату двухдиапазонного УКВ приемникаНастройка двухдиапазонного УКВ радиоприемника
Настройка по диапазону осуществляется путем сжатия или разжатия катушек L2(регулирует диапазон 64…74 мГц ), L3 (регулируется диапазон 88…108 мГц). Необходимо добиться перекрытия диапазоны. После этого необходимо зафиксировать их термоклеем, воском, парафином или любым другим диэлектрическим материалом. Более точная настройка диапазона осуществляется с помощью подбора резисторов R3 и R7. Начинать регулировку лучше всего с диапазона 88…108 мГц.
Усилитель Звуковой частоты для радиоприемника
Схема двухдиапазонного УКВ радиоприемника нуждается в оконечном усилителе, ниже представлена схема простого усилителя НЧ на микросхеме К174УН31.
Характеристики оконечного усилителя для двухдиапазонного УКВ приемника
Диапазон воспроизводимых частот 20…30000 Гц
Напряжение питания 1,8…6,6 В
Ток потребления 7 мА
Сопротивление нагрузки не менее 8 Ом
Выходная мощность 1,2 Вт
Данное устройство собирается на одностороннем стеклотекстолите размерами 35х35 мм. При безошибочной сборке усилитель сразу начинает работать, необходимо только при помощи резистора R3 установить нужный нам коэффициент усиления. Сделать это можно на слух, нужно добиться отсутствия искажений при максимальном уровне звука.
Скачать печатную плату
На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.
Успехов!
Список используемой литературы: Шелестов И.П. «Радиолюбителям полезные схемы»
NOAA Weather Radio (NWR) Морские частоты и информация
| NOAA Weather Radio (NWR) Частоты Семь частот в диапазоне VHF общественной службы | |
| 162,400 МГц | 162,500 МГц |
| 162,425 МГц | 162,525 МГц |
| 162,450 МГц | 162,550 МГц |
| 162.475 МГц | |
| Примечание: Номера каналов, например, WX1, WX2 и т. Д., Не имеют особого значения, но часто обозначаются таким образом в потребительском оборудовании. Возможны и другие схемы нумерации каналов. | |
Сеть NWR непрерывно передает местные и прибрежные морские прогнозы, подготовленные местными бюро прогнозов погоды.Прибрежные станции передают прогнозируемые приливы и наблюдения в реальном времени с буев и прибрежных метеорологических станций, находящихся в ведении Национального центра буев данных. В зависимости от спроса пользователей, где это возможно, NWS также передает прогнозы по прибрежным районам и открытым озерам.
Tp используйте NWR, вы должны запрограммировать радио на правильную частоту. Во время проезда вдоль береговой линии вам нужно будет перезагрузить радио, чтобы продолжать принимать радиопередачи NWR.
ПокрытиеСеть NWR обеспечивает почти непрерывное покрытие для большинства прибрежных районов, обслуживаемых офисами NWS.Типичное покрытие — 25 морских миль от берега. Чтобы расширить зону действия NWR на Аляске, NWS и береговая охрана США (USCG) установили сеть маломощных 5-ваттных передатчиков NWR на «высоких» участках USCG от входа Диксон до Бристольского залива, штат AK. Эти маломощные передатчики работают на стандартных частотах NWR по совместному лицензированию с NWS. (Для получения дополнительной информации см. NWR на участках USCG на Аляске.) Расположение прибрежных станций NWR указано на странице списка станций и покрытия. Щелкните «Позывной», чтобы увидеть зону вещания NWR.
Некоторые передатчики NWR предназначены только для морских судов и передают морскую информацию в более быстром цикле, чем это возможно с передатчиками всех опасностей. Эти передатчики обычно устанавливаются как часть совместных усилий местного морского сообщества и NWS. Для получения информации о том, как установить передатчик только для морских судов в вашем районе, свяжитесь с NWS.
ОборудованиеНомера каналов на некоторых приемниках, например, WX1, WX2, не имеют особого значения. Большинство морских УКВ радиотелефонов могут принимать радиовещание NWR; однако NWS рекомендует иметь на борту отдельный приемник NWR, чтобы моряки могли одновременно вести наблюдение на каналах NWR и морских УКВ.Информация о правилах, которые требуют прослушивания вашего морского УКВ-радио, доступна на информационной веб-странице USCG по морской электросвязи.
АудиоЕсли вы слышите в трансляции слова, произношение которых, по вашему мнению, необходимо изменить, отправьте свои комментарии в соответствующий отдел прогнозов NWS, чтобы они могли попытаться улучшить произношение.
1050 Гц Предупреждение ТОНАЛЬНЫЙ ТРЕВОГА
NWS автоматически передает тональный сигнал 1050 Гц, который автоматически активирует совместимые приемники NWR, когда в любом месте зоны покрытия передатчика существует суровая погодная ситуация.Многие (но не все) приемники NWR включают эту функцию. Многие морские УКВ радиотелефоны включают эту функцию, однако для некоторых требуется активный канал NWR и режим без сканирования для наивысшего уровня эффективности. Таким образом, NWS снова рекомендует иметь на борту отдельный приемник NWR для одновременного наблюдения на каналах NWR и морских VHF.
В соответствии с национальной политикой и по усмотрению синоптика, тон 1050 Гц не может передаваться для морских событий.Это сделано, чтобы избежать частого оповещения пользователей на берегу.
Кодирование сообщений в определенной области (ЖЕ) ПРЕДУПРЕЖДЕНИЯЦифровая система кодирования, включающая технологию, известную как SAME, позволяет приемникам, оснащенным функцией SAME, автоматически выдавать предупреждение только для определенных погодных условий или в пределах ограниченной географической области, такой как округ или морская зона. В отличие от звукового сигнала предупреждения 1050 Гц, коды событий, перечисленные в таблице * (внизу страницы), всегда передаются с использованием ОДИНАКОВЫХ кодов.Обратите внимание, что немногие морские УКВ радиотелефоны содержат ТАКУЮ функцию. Большинство морских радиостанций требуют выбора активного канала NWR и использования режима без сканирования для наивысшего уровня эффективности.
Вы должны запрограммировать приемник NWR на правильную частоту станции , ТАКЖЕ географические коды и ТАКИЕ коды событий , чтобы он функционировал должным образом. ОДИНАКОВЫЕ коды для всех морских зон NWS можно найти в разделе «Морские текстовые прогнозы по зонам».
NWS использует 6-значные ОДИНАКОВЫЕ географические коды, чтобы запрограммировать ОДИН совместимые приемники NWR для получения предупреждающих сообщений для областей, указанных пользователем. Чтобы поддерживать осведомленность о погоде, морякам настоятельно рекомендуется вводить ОДИНАКОВЫЕ географические коды для близлежащих участков суши.
Это особенно важно, потому что многие судоходные морские районы, такие как реки, небольшие заливы и притоки, не являются частью обозначенных морских зон NWS.Проконсультируйтесь с этими кодами на странице NWR County by County.
Список морских ЖЕСТКИХ географических кодов см. В морской части Морских текстовых прогнозов по зонам. Вот простой текстовый список всех морских ОДИНАКОВЫХ географических кодов. Хотя ОДИНАКОВЫЕ географические коды существуют для морских зон прогнозов, MAFOR Великих озер и сводок прогнозов, они не транслируются по NWR. Первая цифра морского ТОЖЕГО географического кода — 0, вторая и третья цифры соответствуют «псевдокоду» штата, соответствующему обширным прибрежным районам, а именно:
Код государства | Морской район |
| 73 | Западная часть Северной Атлантики и вдоль побережья U.Юго-восточное побережье, от канадской границы на юг до Currituck Beach Light, NC. |
| 75 | Западная часть северной части Атлантического океана и вдоль восточного побережья США к югу от Currituck Beach Light, Северная Каролина, вдоль береговой линии от Мексиканского залива до Ocean Reef, FL, включая Карибский бассейн. |
| 77 | Мексиканский залив и вдоль побережья Мексиканского залива от мексиканской границы до океанского рифа, Флорида |
| 57 | Восточная часть северной части Тихого океана и вдоль побережья U.Юго-западное побережье от границы с Канадой до границы с Мексикой |
| 58 | Северная часть Тихого океана недалеко от Аляски и вдоль побережья Аляски, включая Берингово море и залив Аляски |
| 59 | Центральная часть Тихого океана, включая воды Гавайских островов |
| 65 | Западная часть Тихого океана, включая воды Марианских островов |
| 61 | Южно-центральная часть Тихого океана, включая воды Американского Самоа |
| 91 | Озеро Верхнее |
| 92 | Озеро Мичиган |
| 93 | Озеро Гурон |
| 94 | Озеро ул.Clair |
| 96 | Озеро Эри |
| 97 | Озеро Онтарио |
| 98 | Река Святого Лаврентия над Санкт-Реджис |
В качестве одного примера, при просмотре морских кодов Атлантики морской зоной Чесапикского залива от Норт-Бич до Драм-Пойнт, штат Мэриленд, является зона 534. Поскольку «псевдокод» штата — 73, это 6-значный ЖЕ географический код. это 073534.
Аналогичным образом, NWS рекомендует морякам программировать свои приемники NWR с помощью ЖЕСТКИХ географических кодов региональных морских районов, чтобы поддерживать более высокий уровень осведомленности о погоде.
ЖЕ Географические коды для транзитных моряковДля транзитных моряков, которые используют приемники NWR или морские УКВ-радиостанции с ОДНОЙ возможностью, NWS рекомендует запрограммировать радиостанцию на опцию кода всех округов, если таковая имеется, чтобы избежать необходимости вводить каждый дискретный ТАКЖЕ географический код, когда судно движется по течению. берег.В этом режиме приемник будет сигнализировать обо всех часах, предупреждениях и аварийных сообщениях, как и обычный приемник предупреждающих сигналов, обеспечивая максимальный запас безопасности.
Для получателей NWR SAME, способных получать ОДИН ОДИН оповещения для всех округов в пределах данного штата, установите часть кода округа ЖЕСТКОГО географического кода на 000 для штата (например, 024000 для Мэриленда). В ОДИНАКОВЫХ географических кодах морских районов используются коды псевдосостояний, перечисленные в таблице выше.
Точно так же моряк в Чесапикском заливе в Мэриленде, использующий приемник NWR с ОДНОЙ способностью оповещения для получения оповещений для всех округов в пределах данного штата, должен ввести ЖЕ географический код 073000, чтобы получать предупреждения о любых морских погодных явлениях в общей зоне, вместо того, чтобы программировать приемник для нескольких соседних морских зон. Ввод ТОГО ЖЕ географического кода для Мэриленда, 024000, не предупредит пользователя о каких-либо морских погодных явлениях.
В качестве другого примера, моряк в пути, использующий приемник NWR с ТАКЖЕ и возможностью кода «всех штатов», может ввести 073000, чтобы получать все транслируемые предупреждения NWR для морских районов между канадской границей и Currituck Beach Light, NC. Еще раз, вы должны изменить частоты NWR, когда путешествуете вдоль береговой линии.
ТО ЖЕ Коды событийНекоторое приемное оборудование позволяет пользователям указывать коды событий, о которых они хотят получать уведомления.Если приемник содержит эту функцию, моряк должен запрограммировать свой приемник на следующие ТАКИЕ ЖЕ коды событий, которые применимы к морским зонам. См. «Коды событий системы аварийного оповещения / NWR-SAME» и руководство по эксплуатации вашего приемника для получения дополнительной информации о кодах событий, в том числе о погодных событиях.
| ТО ЖЕ коды для моряков и жителей прибрежных районов | |
| СОБЫТИЕ | ТО ЖЕ КОД СОБЫТИЯ |
| Наблюдение за прибрежными наводнениями | CFA |
| Предупреждение о прибрежных наводнениях | CFW |
| Предупреждение о сильном ветре | EWW |
| Часы урагана * | HUA |
| Предупреждение об урагане * | HUW |
| Местное сообщение об урагане * | HLS |
| Часы с сильной грозой | SVA |
| Предупреждение о сильной грозе | СВР |
| Заявление о суровой погоде | SVS |
| Особое морское предупреждение | SMW |
| Заявление об особых погодных условиях | SPS |
| Предупреждение о штормовом нагоне | SSW |
| Часы Tornado | TOA |
| Предупреждение о торнадо | ТОР |
| Часы с тропическим штормом * | TRA |
| Предупреждение о тропическом шторме * | TRW |
| Часы Tsunami | TSA |
| Предупреждение о цунами | TSW |
* Не применимо к прогнозным районам Великих озер и Аляски ПОМЕХИ: Прочтите этот отчет о восприимчивости к помехам для морских приемопередатчиков УКВ от передатчиков NWR. | |
Профессиональные радиостанции двусторонней связи — KENWOOD Canada
Цифровые радиостанции
Портативные устройства
NX-1200/1300
ТРАНСИВЕРЫ УКВ / УВЧ
NX-5200/5300/5400
ЦИФРОВОЙ ПРИЕМНИК УКВ / УВЧ / 700-800 МГц МНОГОПРОТОКОЛ ЦИФРОВЫЕ И АНАЛОГОВЫЕ ПОРТАТИВНЫЕ РАДИОПРИЕМНИКИ
NX-3200/3300
ЦИФРОВОЙ ПРИЕМНИК УКВ / УВЧ МНОГОПРОТОКОЛ ЦИФРОВЫЕ И АНАЛОГОВЫЕ ПОРТАТИВНЫЕ РАДИОПРИЕМНИКИ
NX-3220/3320
ЦИФРОВОЙ ПРИЕМНИК УКВ / УВЧ МНОГОПРОТОКОЛ ЦИФРОВЫЕ И АНАЛОГОВЫЕ ПОРТАТИВНЫЕ РАДИОПРИЕМНИКИ
NX-210G
NEXEDGE® УКВ цифровая и аналоговая портативная двухсторонняя радиостанция
NX-240P / 340P
NEXEDGE® VHF / UHF Цифровые и аналоговые портативные двусторонние радиостанции
TK-D240 / D340
Портативная радиостанция DMR диапазона VHF / UHF
NX-420
NEXEDGE®, цифровое и FM портативное радио, 800 МГц
NX-P500
Цифровая портативная радиостанция NEXEDGE UHF мощностью 2 Вт
Мобильные телефоны
NX-5700/5800
ЦИФРОВОЙ ПРИЕМНИК УКВ / УВЧ / 700-800 МГц МУЛЬТИПРОТОКОЛ ЦИФРОВЫЕ И АНАЛОГОВЫЕ МОБИЛЬНЫЕ РАДИОПРИЕМНИКИ
NX-3720HG / 3820HG
ЦИФРОВОЙ ПРИЕМНИК УКВ / УВЧ МНОГОПРОТОКОЛ ЦИФРОВЫЕ И АНАЛОГОВЫЕ МОБИЛЬНЫЕ РАДИОПРИЕМНИКИ
NX-700/800
NEXEDGE® VHF / UHF Цифровые и аналоговые мобильные двусторонние радиостанции
NX-740H / 840H
NEXEDGE® Цифровая и FM-мобильная радиостанция VHF / UHF
NX-900/901
NEXEDGE® Цифровые и FM-мобильные радиостанции VHF / UHF
NX-920G
NEXEDGE® 800 МГц Цифровая и FM-радиостанция
TK-D740 / D840
VHF / UHF DMR Мобильная радиостанция
Пр.25 (П25) Радиостанции
Портативные
Портативная радиостанция Viking VP5000
VHF • UHF (High & Low) • 700/800 МГц P25 фазы 1 и 2 • Viking16
Портативная радиостанция Viking VP6000
VHF • UHF (High & Low) • 700/800 МГц P25 фазы 1 и 2 • Viking16
Викинг VM5000
VHF • UHF (High & Low) • 700/800 МГц P25 фазы 1 и 2 • Viking16
Викинг VM6000
VHF • UHF • 700/800 МГц • SN / SZ • P25 ФАЗА 1 и 2
Викинг VM7000
VHF (с опциями High Power и Low Band High Power2) • UHF-Low • UHF-High • Аналоговый 700/800 МГц • P25 Фазы 1 и 2 • Viking16
NX-5200/5300/5400
NEXEDGE® VHF / UHF / 700-800MHz ЦИФРОВОЙ ТРАНСИВЕР
VHF / UHF / 700-800MHz ТРАНСИВЕР
Искробезопасные радиостанции
Портативные устройства
NX-5200/5300/5400
ЦИФРОВОЙ ТРАНСИВЕР NEXEDGE® VHF / UHF / 700-800 МГц
NX-3200/3300
ЦИФРОВОЙ ПРИЕМНИК УКВ / УВЧ МНОГОПРОТОКОЛ ЦИФРОВЫЕ И АНАЛОГОВЫЕ ПОРТАТИВНЫЕ РАДИОПРИЕМНИКИ
NX-200/300
NEXEDGE® Цифровые и FM-портативные радиостанции VHF / UHF
Радиостанции для бизнеса на месте
Портативные устройства
NX-P500
Цифровая портативная радиостанция NEXEDGE UHF мощностью 2 Вт
ПКТ-23П
Карманное портативное радио UHF FM
Аналоговые радиостанции для бизнеса
Портативные устройства
Мобильные телефоны
ТК-7302H / 8302H
Мобильные радиостанции VHF / UHF FM
ТК-7360Н
Мобильные радиостанции VHF FM
Как использовать УКВ-радио
УКВ-радио — это критически важное средство обеспечения безопасности, которое должно быть на борту каждого моторного катера, и знание того, как им пользоваться, может спасти жизнь вам и вашим пассажирам, поэтому прочтите руководство пользователя для вашего катера. радио, чтобы ознакомиться с его функциями.Та же морская радиостанция VHF может использоваться для связи с другими лодками, с разводными мостами и шлюзами, а также с операторами марины.
Основные действия по использованию УКВ-радиостанции
- Включите УКВ и отрегулируйте шумоподавитель, поворачивая ручку до тех пор, пока статический разряд не прекратится.
- Настройтесь на канал 16, канал, который контролируется Береговой охраной США.
- Выполните проверку радио, чтобы убедиться, что ваше устройство работает должным образом — не используйте этот канал 16.
- Используйте «открытый канал» для выполнения проверки (каналы 68, 69, 71, 72 и 78A).
- Переведите радио на уровень мощности в один ватт и включите микрофон.
- Трижды позвоните «Radio check», после чего укажите название и местонахождение вашей лодки.
- Дождитесь ответа, подтверждающего, что кто-то слышал вашу передачу.
- Для общей связи всегда используйте канал 16.
Базовая электроника лодки для начинающих
Фотография береговой охраны PA2 Brandyn Hill.Для начала включите УКВ и отрегулируйте шумоподавитель.Поворачивайте ручку шумоподавителя до тех пор, пока не услышите статический шум, а затем поверните ручку назад до тех пор, пока статический разряд не исчезнет. Настройте радио на канал 16, который постоянно отслеживает Береговая охрана. Установите для вашего устройства канал 16, чтобы вы могли слышать экстренные вызовы или передачи от береговой охраны.
Вы хотите убедиться, что ваше радио работает, выполнив проверку радио. Не используйте канал 16 для проверки радио. Вместо этого используйте один из «открытых каналов» (68, 69, 71, 72 и 78A), который предназначен для разговора.Включите радио на уровень мощности в один ватт, нажмите кнопку микрофона и трижды произнесите команду «Radio check», после чего укажите название лодки и местоположение; так, например, «проверка радиосвязи, проверка радиосвязи, проверка связи, это Большой Папа в гавани Северной гавани». Затем дождитесь ответа, подтверждающего, что кто-то слышал вашу передачу.
Для общего общения начните с приветствия абонента на канале 16; например, чтобы связаться с вашим приятелем на Some Fun, вы должны дважды назвать его лодку, затем назвать свою лодку и «над», чтобы получилось так:
- «Немного веселья».Большой папа. Над.»
- Then Some Fun должен ответить «Big Daddy, this is Some Fun. Над.»
- В ответ вы получите открытый канал, на который нужно переключиться, например «69». Затем обе стороны переключатся на канал 69 для обмена информацией.
- После первой передачи по каналу 16 подождите не менее двух минут, прежде чем снова окликнуть собеседника. Если вы по-прежнему не получаете ответа, подождите 15 минут и повторите попытку. Дело в том, чтобы не засорять канал 16 ненужной передачей.
- Если собеседник находится поблизости, переключите радиостанцию на 1 Вт (низкое энергопотребление), чтобы передача не распространялась так далеко. Это позволяет удаленным яхтсменам также использовать канал.
Открытые УКВ частоты предназначены для оперативного обмена сообщениями, поэтому можно делиться погодой, но не говорить о спорте. Заканчивайте каждую передачу словом «конец», а когда вы закончите разговор, произнесите название своей лодки и произнесите «Большой папа, уходи», чтобы все знали, что вы закончили использовать этот канал.
Использование радиостанции VHF в чрезвычайной ситуации
- Настройте магнитолу на 16 канал и полную мощность.
- Если жизнь в опасности, передайте «Mayday Mayday Mayday» и название вашего судна.
- Дождитесь ответа береговой охраны и будьте готовы ответить с указанием вашего местоположения, в идеале с широтой и долготой по GPS.
- Если ваша ситуация плохая, но не опасная для жизни, используйте призыв «пан-пан».
Типы морских УКВ радиостанций
Морская УКВ радиостанция может быть портативной или стационарной.
- Стационарный УКВ-блок постоянно установлен на лодке и питается от электрической системы лодки.
- Портативная версия является портативной и питается от батареи, поэтому она будет продолжать работать, если батарея лодки разрядится или электрическая система выйдет из строя, и ее можно использовать, если вы вынуждены покинуть судно.
Многие портативные устройства также водонепроницаемы и могут плавать. По этой причине переносное устройство является отличной заменой более мощной стационарной УКВ.
Цифровой избирательный вызов
Digital Selective Calling (DSC) — это функция всех стационарных радиостанций, которая одним нажатием кнопки отправляет сигнал о вашем местонахождении в службу береговой охраны. Однако для работы DSC радиоприемник должен иметь собственный внутренний GPS-приемник или быть связан с другим GPS на судне, например, картплоттером. Многие владельцы лодок не знают, что радио должно быть связано с GPS, поэтому убедитесь, что вы справляетесь с этой задачей сразу.
